1 Zasilacze & transformatory Phaseo Dodaj energii swoim systemom automatyki!

2 Międzynarodowa strona internetowa pozwalająca uzyskać dostęp do wszystkich produktów Schneider Electric, zawierająca zrozumiałe informacje: b Obszerna biblioteka zawierająca: dokumentację techniczną, katalogi, certyfikaty, pytania i odpowiedzi, broszury... b b Dobór produktów z e-katalogu Dedykowane strony produktowe z animacjami Elastyczność b Wymienne moduły funkcyjne w celu lepszego dopasowania do potrzeb b Wspólne oprogramowanie oraz akcesoria dla wielu produktów Pomysłowość b Łatwa adaptacja z otoczeniem, urządzenia plug&play b Wbudowane funkcje sterowania, komunikacyjne i diagnostyczne b Nieskomplikowana obsługa produktów zdalna i bezpośrednia Prostota b Optymalna oferta szczególnie łatwa do zastosowania w typowych aplikacjach b Produkty proste w obsłudze dla elektryków i automatyków b Przyjazne użytkownikowi, intuicyjne programowanie Na stronie można również znaleźć ilustracje produktów, nowości, forum dyskusyjne oraz adresy Schneider Electric na całym świecie Zwartość b Najwyższa funkcjonalność przy minimalnych gabarytach b Dowolność zastosowań Otwartość b Kompilacja standardów oprogramowania z siecią komunikacyjną b Możliwość zdalnej kontroli przez internet przy użyciu produktów Transparent Ready

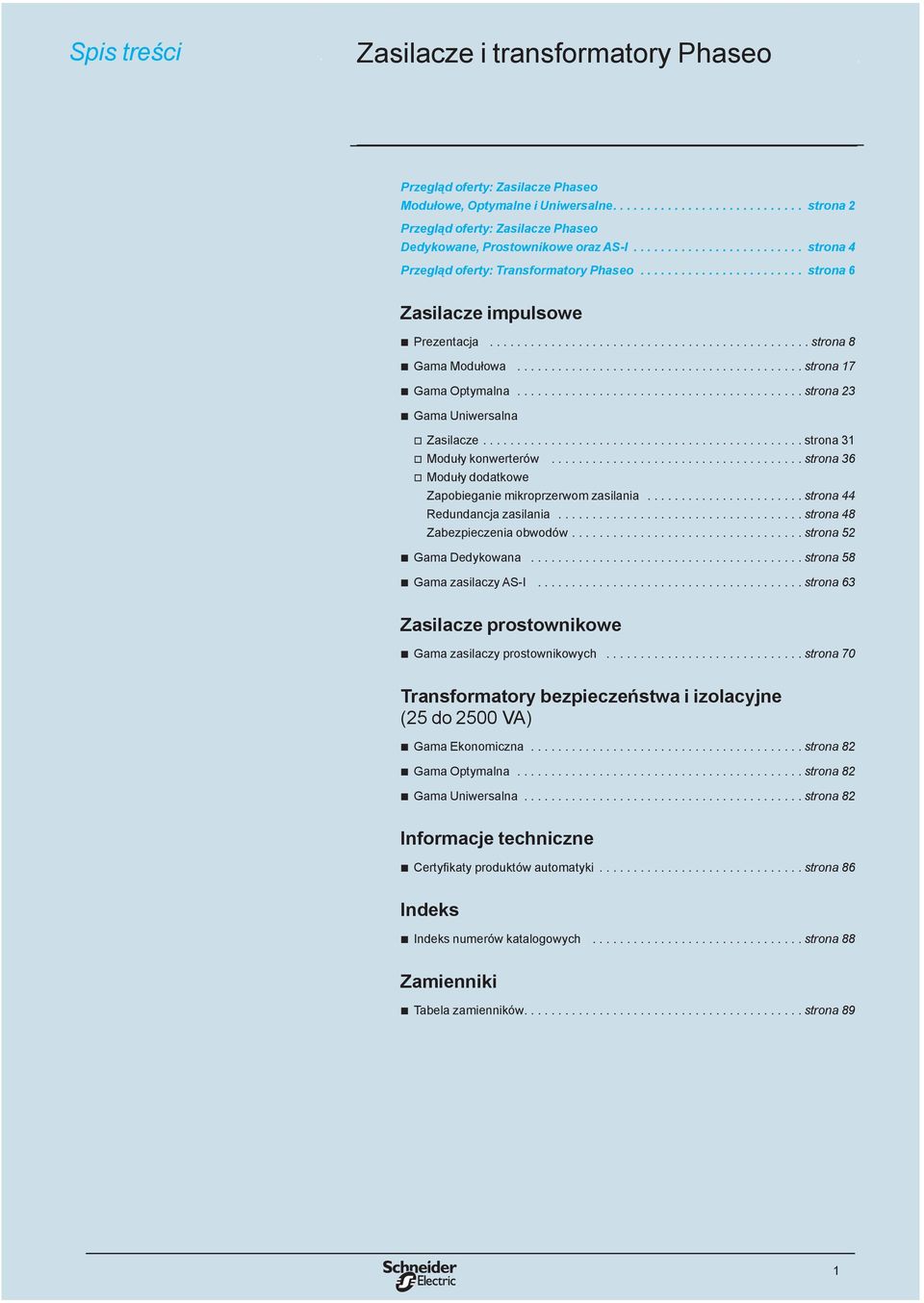

3 Spis treści 0 Zasilacze i transformatory Phaseo 0 Przegląd oferty: Zasilacze Phaseo Modułowe, Optymalne i Uniwersalne strona 2 Przegląd oferty: Zasilacze Phaseo Dedykowane, Prostownikowe oraz AS-I strona 4 Przegląd oferty: Transformatory Phaseo strona 6 Zasilacze impulsowe b Prezentacja strona 8 b Gama Modułowa strona 17 b Gama Optymalna strona 23 b Gama Uniwersalna v Zasilacze strona 31 v Moduły konwerterów strona 36 v Moduły dodatkowe Zapobieganie mikroprzerwom zasilania strona 44 Redundancja zasilania strona 48 Zabezpieczenia obwodów strona 52 b Gama Dedykowana strona 58 b Gama zasilaczy AS-I strona 63 Zasilacze prostownikowe b Gama zasilaczy prostownikowych strona 70 Transformatory bezpieczeństwa i izolacyjne (25 do 2500 VA) b Gama Ekonomiczna strona 82 b Gama Optymalna strona 82 b Gama Uniwersalna strona 82 Informacje techniczne b Certyfikaty produktów automatyki strona 86 Indeks b Indeks numerów katalogowych strona 88 Zamienniki b Tabela zamienników strona 89 1

4 Przegląd oferty Phaseo Zasilacze Impulsowe Gama Modułowa i Optymalna Napięcie wejściowe Podłączenie do sieci elektrycznej Stany Zjednoczone V (faza neutralny) V (faza faza) Europa V (faza neutralny) V (faza faza) Stany Zjednoczone V (faza neutralny) V (faza faza) V a V c (patrz strony 13 i 14) Podłączenie jednofazowe (N-L1) lub dwufazowe (L1-L2) Podłączenie jednofazowe (N-L1) Zgodność z normą IEC Zabezpieczenie od spadku napięcia (U > 19 V) Zabezpieczenie od przeciążeń i zwarć Tak dla ABL 7RP, nie dla ABL 8REM i dla ABL 8MEM oraz ABL7RM Tak Tak, pomiar napięcia. Automatyczny restart po ustąpieniu awarii. Przekaźnik diagnostyczny Kompatybilność z modułami funkcyjnymi Rezerwa energii (Boost) 1,25 do 1,4 In przez 1min, w zależności od modelu (także ABL 8MEM) Nie Napięcie wyjściowe 5 V c 12 V c 24 V c 48 V c Prąd wyjściowy 0,3 A ABL 8MEM24003 (Modułowy) 0,6 A ABL 8MEM24006 (Modułowy) 1,2 A ABL 8MEM24012 (Modułowy) 2 A ABL 8MEM12020 (Modułowy) 2,5 A ABL 7RM24025 (Modułowy) 3 A ABL 8REM24030 (Optymalny) 4 A ABL 8MEM05040 (Modułowy) 5 A ABL 7RP1205 (Optymalny) 6 A ABL 8REM24050 (Optymalny) ABL 7RP4803 (Optymalny) 10 A 20 A 40 A Strony /7 (Modułowy) i 14081/7 (Optymalny) 23 (1) Z wyjątkiem ABL 8RPM a V i a V. (2) c/c moduł konwertera, wymaga użycia zasilacza Phasaeo w wersji uniwersalnej.

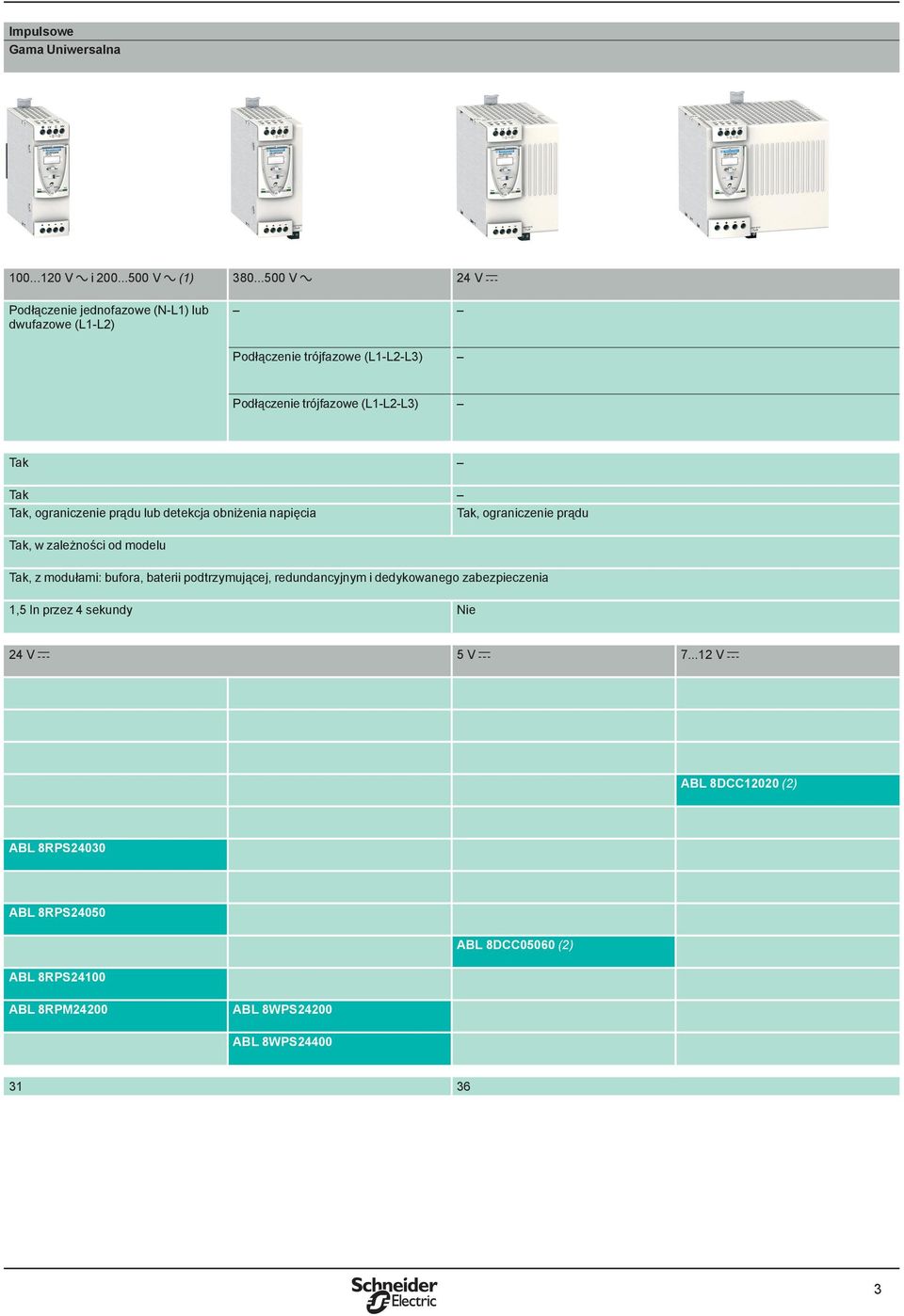

5 0 Impulsowe Gama Uniwersalna V a i V a (1) V a 24 V c Podłączenie jednofazowe (N-L1) lub dwufazowe (L1-L2) Podłączenie trójfazowe (L1-L2-L3) Podłączenie trójfazowe (L1-L2-L3) Tak Tak Tak, ograniczenie prądu lub detekcja obniżenia napięcia Tak, ograniczenie prądu Tak, w zależności od modelu Tak, z modułami: bufora, baterii podtrzymującej, redundancyjnym i dedykowanego zabezpieczenia 1,5 In przez 4 sekundy Nie 24 V c 5 V c V c ABL 8DCC12020 (2) ABL 8RPS24030 ABL 8RPS24050 ABL 8RPS24100 ABL 8DCC05060 (2) ABL 8RPM24200 ABL 8WPS24200 ABL 8WPS

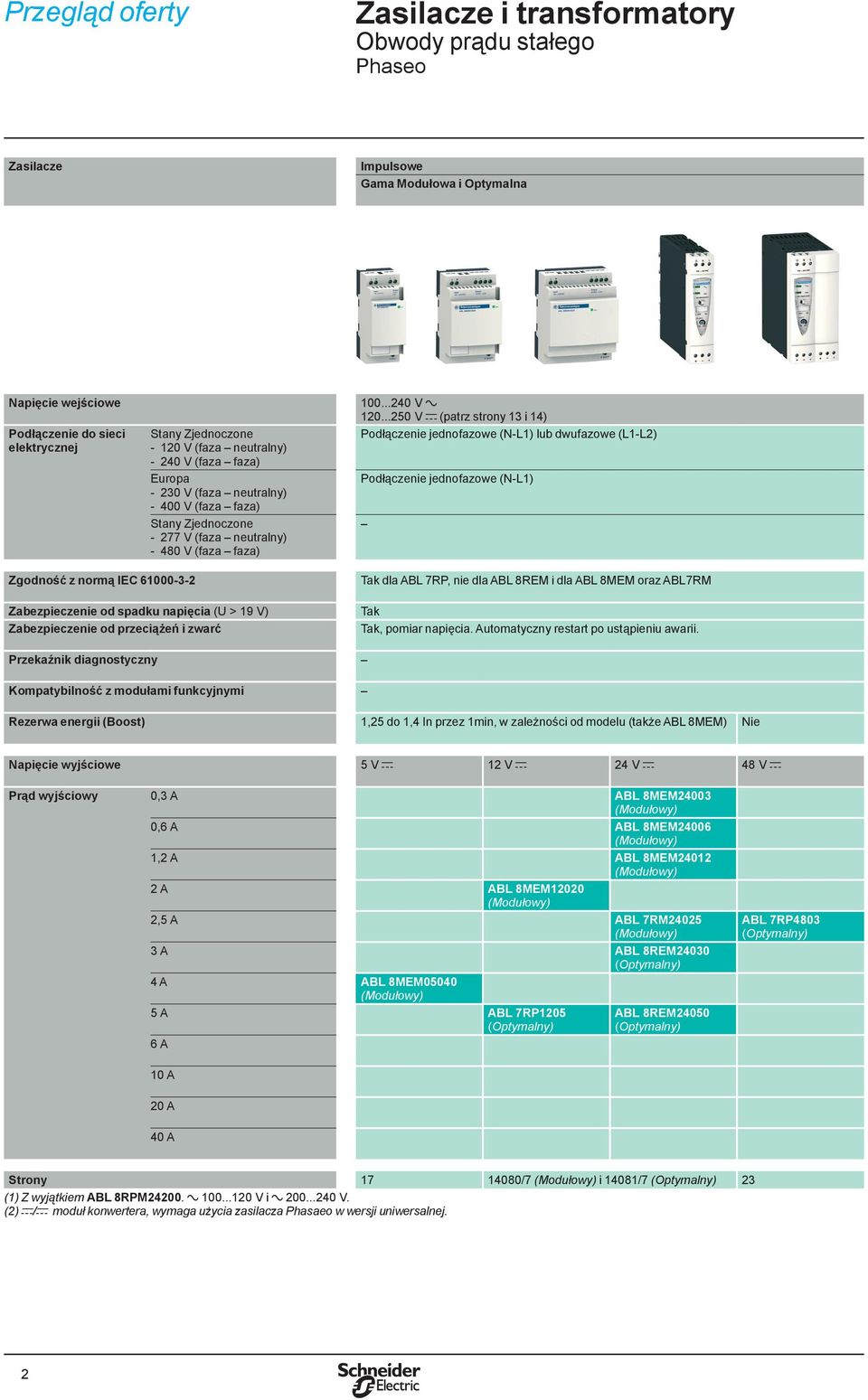

6 Przegląd oferty Phaseo Zasilacze Impulsowe Gama Dedykowana Napięcie wejściowe Podłączenie do sieci elektrycznej Stany Zjednoczone V (faza neutralny) V (faza faza) Europa V (faza neutralny) V (faza faza) Stany Zjednoczone V (faza neutralny) V (faza faza) V a V c (patrz strona 55) Podłączenie jednofazowe (N-L1) lub dwufazowe (L1-L2) Podłączenie jednofazowe (N-L1) Podłączenie jednofazowe (N-L1) Zgodność z normą IEC Tak - dla ABL 1RP, Nie - dla ABL 1REM24025/1205 Zabezpieczenie od spadku napięcia (U > 19 V) Zabezpieczenie od przeciążeń i zwarć Tak, pomiar napięcia. Automatyczny restart po ustąpieniu awarii. Przekaźnik diagnostyczny Kompatybilność z modułami funkcyjnymi Rezerwa energii (Boost) Nie Napięcie wyjściowe 12 V c 24 V c Prąd wyjściowy 0,5 A 1 A 2 A 2,5 A ABL 1REM A 4 A 4,2 A ABL 1RpM ,8 A 5 A ABL 1REM A 6,2 A ABL 1RpM ,3 A ABL 1RPM A ABL 1RpM A 20 A 30 A 40 A 60 A Strony 58

7 0 Prostownikowe Dla wymagającego otoczenia Impulsowe Dla systemu AS-I 230 V a i 400 V a 400 V a V a Podłączenie jednofazowe (N-L1) Podłączenie jednofazowe (N-L1) lub dwufazowe (L1-L2) Podłączenie trójfazowe (L1-L2-L3) Podłączenie jednofazowe (N-L1) Tak Nie Tak Nie Tak Tak, w zależności od modelu, przez bezpiecznik Tak, przez zewnętrzne zabezpieczenie Tak Nie Nie Nie Nie 24 V c 30 V c 24 V c ABL 8FEQ24005 ABL 8FEQ24010 ABL 8FEQ24020 ASI ABLB3002 ASI ABLD3002 (1) ASI ABLM3024 (2) ASI ABLM3024 (2) ABL 8FEQ24040 ASI ABLB3004 (2) ASI ABLD3004 (1) ABL 8FEQ24060 ABL 8FEQ24100 ABL 8TEQ24100 ABL 8FEQ24150 ABL 8FEQ24200 ABL 8TEQ24200 ABL 8TEQ24300 ABL 8TEQ24400 ABL 8TEQ (1) Z detekcją zwarcia doziemnego. (2) Jedno wyjście 30 V c i jedno wyjście 24 V c ± 5 %. 5

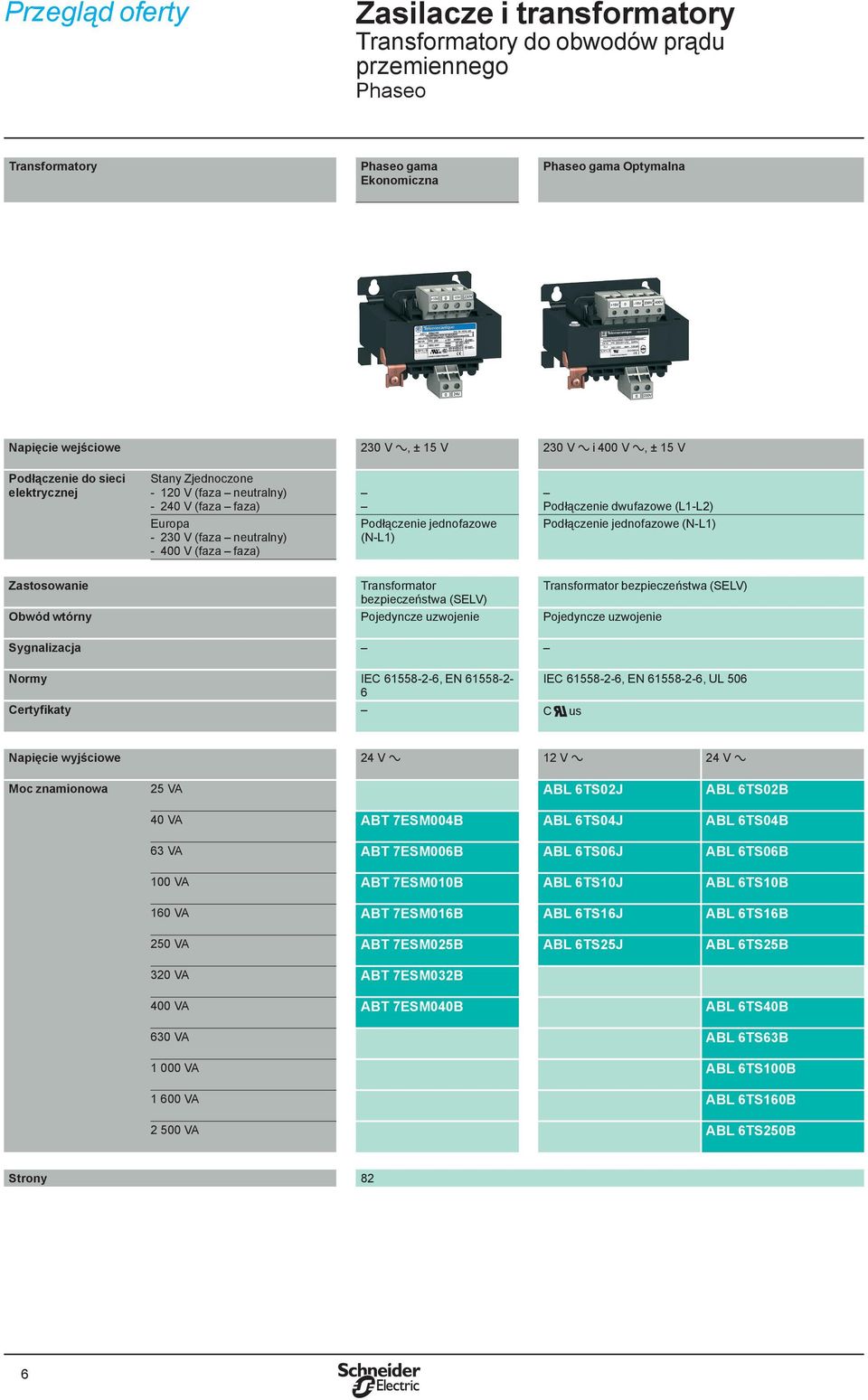

8 Przegląd oferty 1 Zasilacze i transformatory 1 Transformatory do obwodów prądu przemiennego Phaseo Transformatory Phaseo gama Ekonomiczna Phaseo gama Optymalna Napięcie wejściowe 230 V a, ± 15 V 230 V a i 400 V a, ± 15 V Podłączenie do sieci elektrycznej Stany Zjednoczone V (faza neutralny) V (faza faza) Europa V (faza neutralny) V (faza faza) Podłączenie jednofazowe (N-L1) Podłączenie dwufazowe (L1-L2) Podłączenie jednofazowe (N-L1) Zastosowanie Transformator Transformator bezpieczeństwa (SELV) bezpieczeństwa (SELV) Obwód wtórny Pojedyncze uzwojenie Pojedyncze uzwojenie Sygnalizacja Normy IEC , EN IEC , EN , UL Certyfikaty C us Napięcie wyjściowe 24 V a 12 V a 24 V a Moc znamionowa 25 VA ABL 6TS02J ABL 6TS02B 40 VA ABT 7ESM004B ABL 6TS04J ABL 6TS04B 63 VA ABT 7ESM006B ABL 6TS06J ABL 6TS06B 100 VA ABT 7ESM010B ABL 6TS10J ABL 6TS10B 160 VA ABT 7ESM016B ABL 6TS16J ABL 6TS16B 250 VA ABT 7ESM025B ABL 6TS25J ABL 6TS25B 320 VA ABT 7ESM032B 400 VA ABT 7ESM040B ABL 6TS40B 630 VA ABL 6TS63B VA ABL 6TS100B VA ABL 6TS160B VA ABL 6TS250B Strony 82

9 1 1 Phaseo gama Optymalna Phaseo gama Uniwersalna 230 V a i 400 V a, ± 15 V 230 V a i 400 V a, ± 15 V Podłączenie dwufazowe (L1-L2) Podłączenie jednofazowe (N-L1) Podłączenie dwufazowe (L1-L2) Podłączenie jednofazowe (N-L1) Transformator izolacyjny Pojedyncze uzwojenie Transformator bezpieczeństwa (SELV) Podwójne uzwojenie Transformator izolacyjny Obecność napięcia zasilania poprzez diodę LED IEC , EN , UL 506 IEC , EN , UL 506 C us C us, ENEC 115 V a 230 V a 2 x 24 V a 2 x 115 V a ABL 6TS02G ABL 6TS02U ABT 7PDU002B ABT 7PDU002G ABL 6TS04G ABL 6TS04U ABT 7PDU004B ABT 7PDU004G ABL 6TS06G ABL 6TS06U ABT 7PDU006B ABT 7PDU006G ABL 6TS10G ABL 6TS10U ABT 7PDU010B ABT 7PDU010G ABL 6TS16G ABL 6TS16U ABT 7PDU016B ABT 7PDU016G ABL 6TS25G ABL 6TS25U ABT 7PDU025B ABT 7PDU025G ABT 7PDU032B ABT 7PDU032G ABL 6TS40G ABL 6TS40U ABT 7PDU040B ABT 7PDU040G ABL 6TS63G ABL 6TS63U ABT 7PDU063B ABT 7PDU063G ABL 6TS100G ABL 6TS100U ABT 7PDU100B ABT 7PDU100G ABL 6TS160G ABL 6TS160U ABT 7PDU160B ABT 7PDU160G ABL 6TS250G ABL 6TS250U ABT 7PDU250B ABT 7PDU250G 82

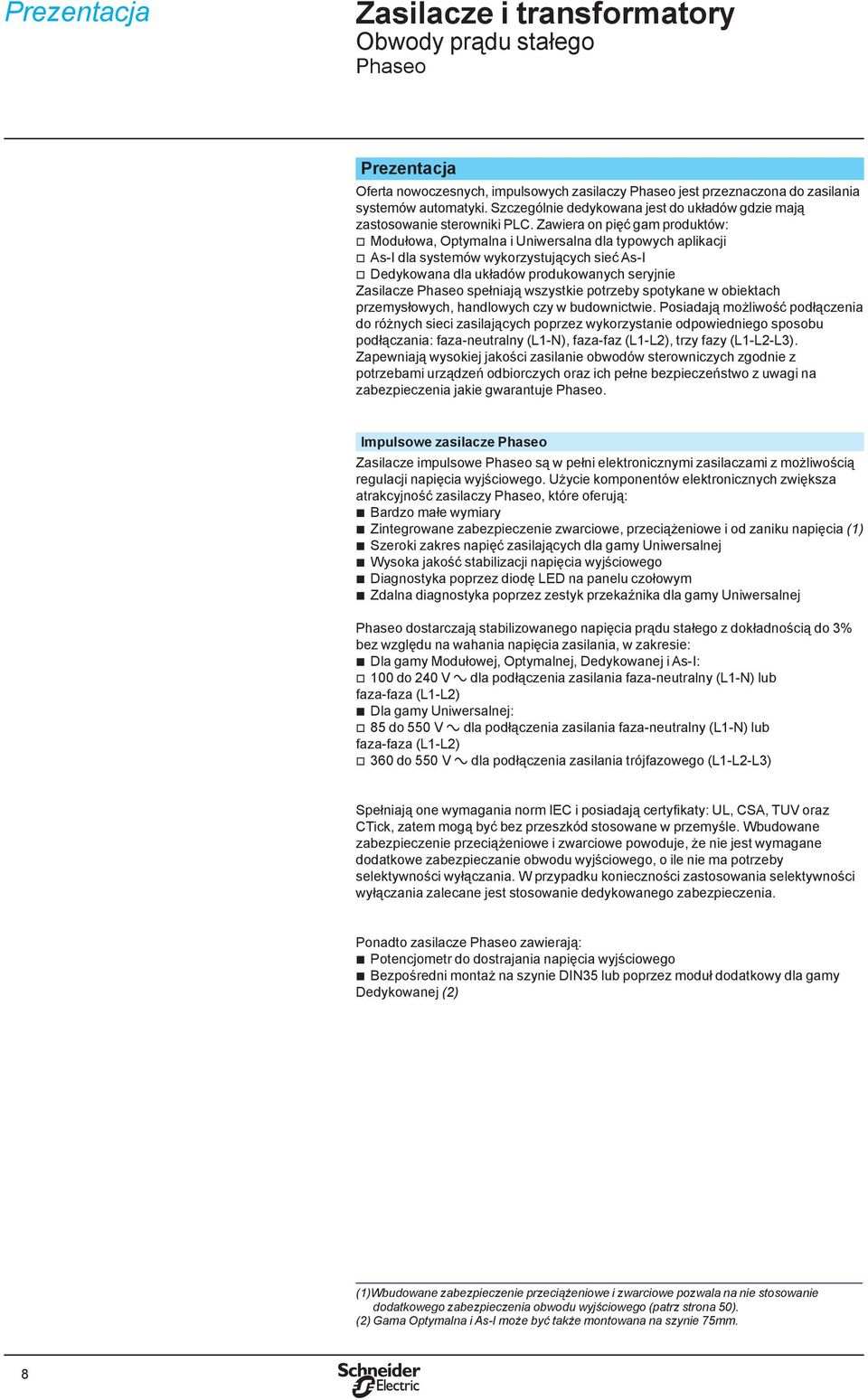

10 Prezentacja Phaseo Prezentacja Oferta nowoczesnych, impulsowych zasilaczy Phaseo jest przeznaczona do zasilania systemów automatyki. Szczególnie dedykowana jest do układów gdzie mają zastosowanie sterowniki PLC. Zawiera on pięć gam produktów: v v Modułowa, Optymalna i Uniwersalna dla typowych aplikacji As-I dla systemów wykorzystujących sieć As-I Dedykowana dla układów produkowanych seryjnie v Zasilacze Phaseo spełniają wszystkie potrzeby spotykane w obiektach przemysłowych, handlowych czy w budownictwie. Posiadają możliwość podłączenia do różnych sieci zasilających poprzez wykorzystanie odpowiedniego sposobu podłączania: faza-neutralny (L1-N), faza-faz (L1-L2), trzy fazy (L1-L2-L3). Zapewniają wysokiej jakości zasilanie obwodów sterowniczych zgodnie z potrzebami urządzeń odbiorczych oraz ich pełne bezpieczeństwo z uwagi na zabezpieczenia jakie gwarantuje Phaseo. Impulsowe zasilacze Phaseo Zasilacze impulsowe Phaseo są w pełni elektronicznymi zasilaczami z możliwością regulacji napięcia wyjściowego. Użycie komponentów elektronicznych zwiększa atrakcyjność zasilaczy Phaseo, które oferują: b b b b b b Bardzo małe wymiary Zintegrowane zabezpieczenie zwarciowe, przeciążeniowe i od zaniku napięcia (1) Szeroki zakres napięć zasilających dla gamy Uniwersalnej Wysoka jakość stabilizacji napięcia wyjściowego Diagnostyka poprzez diodę LED na panelu czołowym Zdalna diagnostyka poprzez zestyk przekaźnika dla gamy Uniwersalnej Phaseo dostarczają stabilizowanego napięcia prądu stałego z dokładnością do 3% bez względu na wahania napięcia zasilania, w zakresie: b Dla gamy Modułowej, Optymalnej, Dedykowanej i As-I: v 100 do 240 V a dla podłączenia zasilania faza-neutralny (L1-N) lub faza-faza (L1-L2) b Dla gamy Uniwersalnej: v 85 do 550 V a dla podłączenia zasilania faza-neutralny (L1-N) lub faza-faza (L1-L2) v 360 do 550 V a dla podłączenia zasilania trójfazowego (L1-L2-L3) Spełniają one wymagania norm IEC i posiadają certyfikaty: UL, CSA, TUV oraz CTick, zatem mogą być bez przeszkód stosowane w przemyśle. Wbudowane zabezpieczenie przeciążeniowe i zwarciowe powoduje, że nie jest wymagane dodatkowe zabezpieczanie obwodu wyjściowego, o ile nie ma potrzeby selektywności wyłączania. W przypadku konieczności zastosowania selektywności wyłączania zalecane jest stosowanie dedykowanego zabezpieczenia. Ponadto zasilacze Phaseo zawierają: b Potencjometr do dostrajania napięcia wyjściowego b Bezpośredni montaż na szynie DIN35 lub poprzez moduł dodatkowy dla gamy Dedykowanej (2) (1)Wbudowane zabezpieczenie przeciążeniowe i zwarciowe pozwala na nie stosowanie dodatkowego zabezpieczenia obwodu wyjściowego (patrz strona 50). (2) Gama Optymalna i As-I może być także montowana na szynie 75mm.

11 Prezentacja (kontynuacja) Phaseo Prezentacja (kontynuacja) Impulsowe zasilacze Phaseo (kontynuacja) Przemysłowe, impulsowe zasilacze Phaseo składają się z trzech gam (Modułowa, Optymalna i Uniwersalna) uzupełniane poprzez gamy As-I i Dedykowaną. ABL 8MEM12020 Gama Modułowa Phaseo Gama zasilaczy Modułowych spełnia wszystkie potrzeby prostych systemów automatyki oferując moce od 7 do 60W i napięcia wyjściowe 5 V c, 12 V c i 24 V c. Kształt obudowy pozwala na zastosowanie ich w obudowach modułowych lub na montaż na szynie w obudowach przemysłowych. Bezpośredni montaż śrubami na płycie montażowej (przy pomocy wysuwanych uchwytów) oraz swobodne poprowadzenie przewodów w górę lub w dół (z wyjątkiem ABL 7RM24025) pozwala łatwą integrację zasilaczy w całym systemie. ABL 8REM24030 Gama Optymalna Phaseo Gama zasilaczy Optymalnych jest tanim rozwiązaniem dla aplikacji wymagających napięcia zasilania: 12 V c, 24 V c lub 48 V c i prądu 3 lub 5 A. Zasilacze Optymalne dostarczają napięcia, które gwarantuje poprawne sygnały logiczne dla sterowników PLC. W przypadku pojawienia się przeciążenia wbudowane zabezpieczenie wyłącza zasilacz, ale po ustąpieniu zakłócenia zasilacz ponownie wraca do pracy. Zasilacze tej gamy (z wyjątkiem ABL 7RP1205/RP4803) nie posiadają filtrów harmonicznych i w związku z tym nie spełniają wymagań normy EN w tym zakresie. ABL 8RPS24100 ABL 8BUF24400 Gama Uniwersalna Phaseo Gama zasilaczy Uniwersalnych Phaseo pokrywa moce znamionowe od 72 do 960W dla napięcia wyjściowego 24 V c. Może być wykorzystywana w wielu różnych systemach zasilania istniejących na świecie z uwagi na szeroki zakres napięć wejściowych. Zasilacze tej grupy mogą być podłączane do zasilania poprzez przewody faza neutralny lub faza faza dla napięć znamionowych od 100 V a do 500 V a. Dodatkowo oferują one: b Funkcje diagnostyczne lokalne lub zdalne b Sposób reakcji na przeciążenie (zatrzymanie lub ograniczenie prądu) do wyboru przez użytkownika b Moduły funkcjonalne zapewniające ciągłość zasilania v Zabezpieczenie przed mikroprzerwami i brakami zasilania poprzez moduł bufora lub podtrzymanie bateryjne v Selektywne zabezpieczenie obwodów 24VDC b Rezerwa mocy (funkcja Boost) zapewniająca właściwy poziom prądu podczas rozruchu urządzeń Gama Uniwersalna Phaseo pozwala również na zasilanie urządzeń wymagających innych napięć (w zakresie 5 do 15VDC) poprzez moduły konwertera. Wbudowany filtr pozwala na redukcję generowanych harmonicznych do minimalnego poziomu dla całej gamy Uniwersalnej, pozwalając na spełnienie wymagań normy EN ASI ABLp30p4 ASI ABLp3002 Gama As-I Phaseo Zasilacze dedykowane do systemu As-I o mocach 72W i 144W dostarczają napiecia 30VDC niezbędnego do działania systemu As-I. Zasilane są z sieci jednofazowej (N-L1) zapewniając właściwą jakość prądu wymaganą normą EN Gama Dedykowana Phaseo Dedykowana gama zasilaczy Phaseo o mocach od 60 do 240W jest przeznaczona do powtarzalnych systemów wymagających napięć 12 V c lub 24 V c. Zasilane są z sieci jednofazowej (N-L1). W zależności od modelu, zasilacze posiadają lub nie filtr harmonicznych. Spełniają wszystkie potrzeby producentów systemów i maszyn seryjnych. ABL 1RpMpp0pp ABL 1RpM24100

12 Informacje ogólne Phaseo Parametry zasilania 24 V c Dopuszczalne parametry napięcia zasilania są przedstawione w publikacjach IEC oraz DIN Dla napięcia znamionowego 24 V c, maksymalne wahania napięcia zawierają się w zakresie od -15% do 20%, bez względu na wahania napięcia pierwotnego w zakresie od -10% do 6% (zdefiniowane przez normę IEC 38) oraz zmian obciążenia od 0 do 100% prądu znamionowego In. Wszystkie zasilacze Phaseo są tak zaprojektowane aby zapewniać napięcie 24 V c na wymaganym poziomie. Może być konieczne użycie dodatkowego przekaźnika kontroli napięcia dla detekcji zmian napięcia poza wyznaczonym zakresem. Dla zasilaczy gamy Uniwersalnej moduł detekcji napięcia jest zintegrowany i sygnalizuje nieprawidłowy poziom napięcia poprzez styk przekaźnika. Zastosowanie zasilania 24 V c Zasilacze Phaseo służą do zasilania obwodów sterowania PELV lub SELV zgodnie z normami IEC/EN Posiadają następujące zabezpieczenia: b Podwójna izolacja pomiędzy obwodem wejściowym i wyjściowym poprzez transformator izolacyjny b Wewnętrzne ograniczenie napięcia wyjściowego do 60V w przypadku uszkodzenia zasilacza 10

13 Informacje ogólne (kontynuacja) Phaseo Zakłócenia harmoniczne Prąd generowany przez zasilacz impulsowy nie jest sinusoidalny. Powoduje to generowanie harmonicznych, które zanieczyszczają system energetyczny. Normy europejskie EN ograniczają ilość możliwych do wygenerowania harmonicznych. Wspomniana norma dotyczy wszystkich urządzeń o mocy od 75 do 1000W, o prądzie fazowym do 16A podłączonych do publicznego systemu energetycznego. Jeżeli urządzenia są podłączone do nie publicznego systemu zasilania ta norma ich nie dotyczy. Zasilacze impulsowe także pobierają prądy harmoniczne, w związku z tym dla spełnienia wymagań normy EN muszą być stosowane filtry harmonicznych (PFC). Zasilacze Uniwersalne ABL 8RPS/8RPM/8WPS 24pp0 oraz Dedykowane ABL 1RPM spełniają wymagania normy EN i mogą być podłączone do publicznego systemu energetycznego. Zasilacze Modułowe ABL 8MEM240pp oraz Dedykowane ABL 7RM24025 i ABL 1REM12050/24025 mają moce poniżej 75W zatem nie dotyczą ich wymagania normy EN One również mogą być podłączone do publicznego systemu energetycznego. Zasilacze Optymalne ABL 8REM oraz Dedykowane ABL 1REM mogą być podłączone tylko do nie publicznego systemu zasilania. 11

14 Prezentacja, opis 1 Zasilacze impulsowe Gama Modułowa Phaseo a c ABL 8MEMppppp Zelio Logic Zasilacze impulsowe: Gama Modułowa Zasilacze impulsowe ABL 8MEM/7RM są przeznaczone do zasilania obwodów 24V prądu stałego o zapotrzebowaniu mocy od 7 do 60W. Gama zawierająca 6 produktów spełnia oczekiwania przemysłowych, mieszkaniowych i komercyjnych układów automatyki. Zapewnia wysokiej jakości zasilanie, szczególnie dedykowane dla przekaźników programowalnych Zelio Logic. Jasne wytyczne, co do zastosowania odpowiednich zabezpieczeń po stronie pierwotnej dają w efekcie pewne i bezpieczne źródło zasilania. Zasilacze Modułowe Phaseo mogą być podłączone do sieci zasilającej do przewodów faza-neutralny (N-L1), lub faza-faza (L1-L2) (1). Poziom napięcia wyjściowego jest gwarantowany w zakresie 3% nominalnego, bez względu na obciążenie i napięcie zasilające w zakresie 85 do 264V. Zgodnie z wymaganiami normy IEC, UL, CSA i TUV są one przystosowane do standardowych aplikacji. Wbudowane zabezpieczenie zwarciowe i przeciążeniowe pozwala na nie stosowanie dodatkowych zabezpieczeń, chyba że wymagana jest rozdzielenie obwodów. Z uwagi na niską moc zasilaczy, a tym samym niski poziom generowanych harmonicznych, nie podlegają one wymaganiom normy IEC Wszystkie modułowe zasilacze Phaseo pracują w trybie automatycznego resetu. Posiadają potencjometr do precyzyjnego dostrojenia napięcia wyjściowego w celu eliminacji spadków napięć spowodowanych długimi kablami zasilającymi urządzenia. Zasilacze modułowe wyposażone są we wbudowany kanał kablowy, którym można zmienić kierunek wyprowadzenia kabli wyjściowych, jeżeli jest to wymagane. Montaż zasilaczy może być bezpośrednio na szynie 35mm lub na płycie montażowej za pomocą śrub. Dostępnych jest 6 referencji Modułowych zasilaczy Phaseo: b ABL8MEM W 300 ma 24 V c b ABL8MEM W 600 ma 24 V c b ABL8MEM W 1,2 A 24 V c b ABL7RM W 2,5 A 24 V c b ABL8MEM W 4 A 5 V c b ABL8MEM W 2 A 12 V c (1) Znamionowe 240 V a Opis ABL 8MEMpppp 7 1 ABL7RM Zaciski śrubowe 2,5 mm 2 dla podłączenia zasilania AC 2 Potencjometr ustawiania napięcia wyjściowego 3 Zaciski śrubowe 2,5 mm 2 dla podłączenia obciążenia DC 4 Wskaźnik LED obecności napięcia wyjściowego 5 Kanał kablowy dla wyprowadzenia kabli wyjściowych do dołu (z wyjątkiem modelu ABL 7RM24025) 6 Etykieta opisowa (z wyjątkiem modelu ABL 7RM24025) 7 Wysuwane uchwyty do montażu na płycie montażowej 12

15 Parametry 1 Zasilacze impulsowe Gama Modułowa Phaseo Dane techniczne Typ zasilacza ABL 8MEM24003 ABL 8MEM24006 ABL 8MEM24012 ABL 7RM24025 Certyfikaty culus 508, ccsaus (CSA22.2 n950-1), TUV , e, C-Tick culus, CSA, C-Tick TUV , e Zgodność z normami Bezpieczeństwo IEC/EN , SELV EMC IEC/EN , IEC/EN , IEC/EN , EN Klasa B Obwód wejściowy Wskaźnik LED Parametry obwodu wejściowego Nie Napięcie znamionowe V a Napięcie graniczne V a c (1) Prąd wejściowy A 0,25 (100 V a) 0,18 (240 V a) 0,4 (100 V a) 0,25 (240 V a) 0,65 (100 V a) 0,4 (240 V a) a 1,2 (120 V a) 0,7 (240 V a) Częstotliwość graniczna Hz Maksymalny prąd załączania A dla 1 ms Współczynnik mocy > 0,5 Obwód wyjściowy Wskaźnik LED Parametry obwodu wyjściowego Sprawność przy nominalnym obciążeniu Moc tracona przy nominalnym obciążeniu > 78% > 80% > 82% > 84% W 2 3,8 6,6 11,4 Zielony Napięcie (U Out ) V 24 c Prąd A 0,3 0,6 1,2 2,5 Moc W Dostrojenie Napięcie wyjściowe V Nastawialne od 22,8 do 28,8 Zmiany napięcia przy obciążaniu ± 3% Napięcie szczątkowe mv Czas podtrzymania dla I max. U In = 100 V a ms u 10 U In = 230 V a ms u 150 Zabezpieczenie Przed zwarciem Stałe Przed zanikiem zasilania V < 19 Przeciążeniowe Tak Parametry pracy i otoczenia Podłączenia kabli Wejście mm 2 2 x 0,14 2,5 zaciski śrubowe (26 14 AWG) 2 Wyjście mm 2 x 0,14 2,5 zaciski śrubowe 4 x 0,14 2,5 zaciski śrubowe (26 14 AWG) (26 14 AWG) Montaż Na szynie 5 35 x 7,5 mm oraz 35 x 15 mm lub na płycie (2 x Ø 4 mm) Pozycja pracy Na pionowej płycie Pionowa Połączenia elektryczne Szeregowe Możliwe, patrz strona 15 Równoległe Możliwe, patrz strona 15 Otoczenie Temperatura pracy C (obniżenie obciążalności do 55 C, patrz strona 15) Temperatura magazynowania C Wilgotność względna 90% podczas pracy 95% podczas magazynowania Stopień ochrony IP 20 zgodnie z IEC Wibracje zgodnie z EN ,9 Hz amplituda 3,5mm oraz 11,9-150Hz z przyśpieszeniem 2g Klasa zabezpieczenia zgodnie z VDE Klasa II Wytrzymałość dielektryczna wejście/wyjście 50 Hz dla 1 min Wbudowany bezpiecznik wejściowy Zakłócenia zgodnie z EN Wypromieniowane Przewodzone Odporność zgodnie z EN Prezentacja: strona 12 V rms 3000 a Tak (niewymienny) EN (ogólnie) EN Klasa B EN Klasa B Harmoniczne IEC/EN IEC (ogólnie) Wyładowania elektrostatyczne IEC/EN (przewodzone 6kV / w otoczeniu 8kV) IEC/EN (przewodzone 4kV / w otoczeniu 8kV) Wypromieniowane pola IEC/EN poziom 3 (10 V/m) elektromagnetyczne Indukowane pola IEC/EN poziom 3 (10 V/m) elektromagnetyczne Szybkie przebiegi przejściowe IEC/EN (4 kv) Udary IEC/EN (1 kv) Zakłócenia obwodu wejściowego IEC/EN (przerwy i zaniki napięcia) (1) Certyfikaty nie obowiązują przy zasilaniu napięciem prądu stałego. strona 17 strona 17 strona 17 13

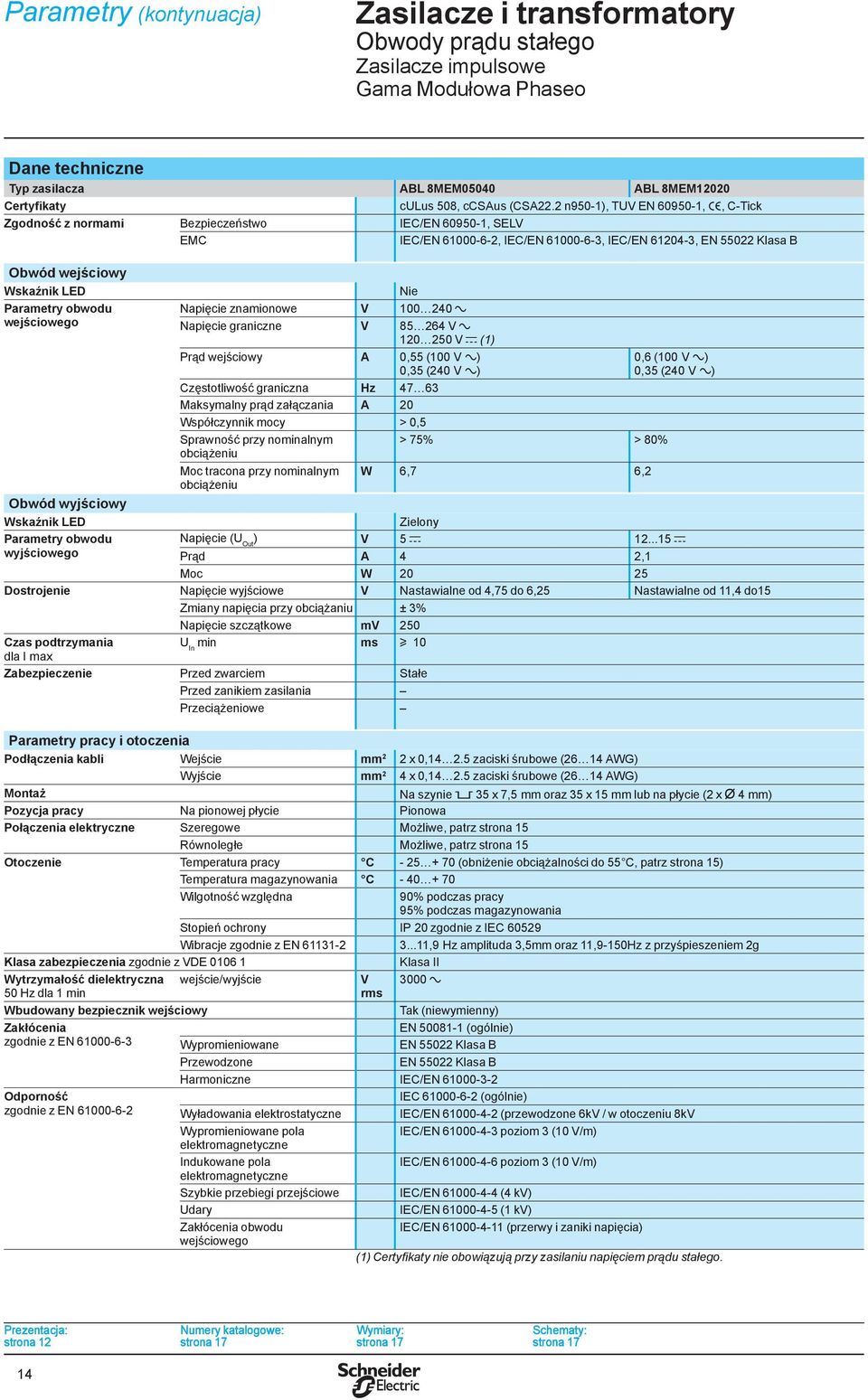

16 Parametry (kontynuacja) 1 Zasilacze impulsowe Gama Modułowa Phaseo Dane techniczne Typ zasilacza ABL 8MEM05040 ABL 8MEM12020 Certyfikaty culus 508, ccsaus (CSA22.2 n950-1), TUV EN , e, C-Tick Zgodność z normami Bezpieczeństwo IEC/EN , SELV EMC IEC/EN , IEC/EN , IEC/EN , EN Klasa B Obwód wejściowy Wskaźnik LED Parametry obwodu wejściowego Obwód wyjściowy Wskaźnik LED Parametry obwodu wyjściowego Nie Napięcie znamionowe V a Napięcie graniczne V V a V c (1) Prąd wejściowy A 0,55 (100 V a) 0,6 (100 V a) 0,35 (240 V a) 0,35 (240 V a) Częstotliwość graniczna Hz Maksymalny prąd załączania A 20 Współczynnik mocy > 0,5 Sprawność przy nominalnym > 75% > 80% obciążeniu Moc tracona przy nominalnym W 6,7 6,2 obciążeniu Zielony Napięcie (U Out ) V 5 c c Prąd A 4 2,1 Moc W Dostrojenie Napięcie wyjściowe V Nastawialne od 4,75 do 6,25 Nastawialne od 11,4 do15 Zmiany napięcia przy obciążaniu ± 3% Napięcie szczątkowe mv 250 Czas podtrzymania U In min ms u 10 dla I max Zabezpieczenie Przed zwarciem Stałe Przed zanikiem zasilania Przeciążeniowe Parametry pracy i otoczenia Podłączenia kabli Wejście mm 2 2 x 0, zaciski śrubowe (26 14 AWG) Wyjście mm 2 4 x 0, zaciski śrubowe (26 14 AWG) Montaż Na szynie 5 35 x 7,5 mm oraz 35 x 15 mm lub na płycie (2 x Ø 4 mm) Pozycja pracy Na pionowej płycie Pionowa Połączenia elektryczne Szeregowe Możliwe, patrz strona 15 Równoległe Możliwe, patrz strona 15 Otoczenie Temperatura pracy C (obniżenie obciążalności do 55 C, patrz strona 15) Temperatura magazynowania C Wilgotność względna 90% podczas pracy 95% podczas magazynowania Stopień ochrony IP 20 zgodnie z IEC Wibracje zgodnie z EN ,9 Hz amplituda 3,5mm oraz 11,9-150Hz z przyśpieszeniem 2g Klasa zabezpieczenia zgodnie z VDE Klasa II Wytrzymałość dielektryczna wejście/wyjście 50 Hz dla 1 min Wbudowany bezpiecznik wejściowy Zakłócenia zgodnie z EN Wypromieniowane Przewodzone Odporność zgodnie z EN V rms 3000 a Tak (niewymienny) EN (ogólnie) EN Klasa B EN Klasa B Harmoniczne IEC/EN IEC (ogólnie) Wyładowania elektrostatyczne IEC/EN (przewodzone 6kV / w otoczeniu 8kV Wypromieniowane pola IEC/EN poziom 3 (10 V/m) elektromagnetyczne Indukowane pola elektromagnetyczne Szybkie przebiegi przejściowe Udary Zakłócenia obwodu wejściowego IEC/EN poziom 3 (10 V/m) IEC/EN (4 kv) IEC/EN (1 kv) IEC/EN (przerwy i zaniki napięcia) (1) Certyfikaty nie obowiązują przy zasilaniu napięciem prądu stałego. Prezentacja: strona 12 strona 17 strona 17 strona 17 14

17 Parametry obwodu wyjściowego 1 Zasilacze impulsowe Gama Modułowa Phaseo Parametry obwodu wyjściowego Reakcja na zwarcie lub przeciążenie Zasilacze Phaseo są wyposażone w zabezpieczenie elektroniczne. W przypadku wystąpienia zwarcia lub przeciążenia, wewnętrzne zabezpieczenie odcina prąd wyjściowy zanim napięcie wyjściowe spadnie poniżej 19V. Napięcie powraca do normalnego poziomu po ustąpieniu przyczyny zakłócenia bez konieczności podejmowania dodatkowej akcji. Zmniejszenie obciążenia Temperatura otoczenia jest parametrem, który wpływa na moc, jaką może dostarczyć zasilacz w sposób ciągły. Jeżeli temperatura otoczenia zasilacza jest zbyt wysoka, jego żywotność zostaje znacząco zmniejszona. Nominalna temperatura pracy zasilaczy Modułowych Phaseo wynosi 55 C. Powyżej tej temperatury konieczne jest zmniejszenie poziomu obciążenia. Maksymalna temperatura to 70 C (z wyjątkiem modelu ABL 7RM24025). Wykres poniżej pokazuje procentową moc (w odniesieniu do mocy znamionowej) jaką może dostarczyć zasilacz w odniesieniu do temperatury otoczenia. P/Pn (%) 100 % % Z ABL 7RM Z ABL 8MEMppppp Maksymalna temperatura pracy ( C) Chwilowe przeciążenie Gama Modułowych zasilaczy ABL 8MEMpppp posiada rezerwę mocy od 125% do 140%, która może być wykorzystana przez 1 minutę; w zależności od modelu zasilacza. Połączenie szeregowe i równoległe Połączenie szeregowe Połączenie równoległe ABL 7RM ABL 8MEM ABL 7RM ABL 8MEM ABL 7RM ABL 8MEM ABL 7RM ABL 8MEM (1) (1) 2 x 24 V c/i out 24 V c/2 x I out (1) Dwie diody o parametrach: prąd minimalny = prądowi znamionowemu zasilacza oraz napięcie minimalne 50V Gama Szeregowe Równolegle ABL 7RM/8MEM maksymalnie 2 produkty maksymalnie 2 produkty Uwaga: Zalecane jest podłączanie szeregowe lub równoległe dwóch identycznych zasilaczy. Prezentacja: strona 12 strona 17 strona 17 strona 17 15

18 Zabezpieczenia, schematy 1 Zasilacze impulsowe Gama Modułowa Phaseo Zabezpieczenia obwodu wejściowego zasilaczy Typ obwodu wejściowego 100 do 240 V a jednofazowe Typ zabezpieczenia Wyłącznik termomagnetyczny Bezpiecznik gg GB2 (IEC) (1) C60N (IEC) C60N (UL/CSA) ABL 8MEM05040 ABL 8MEM12020 GB2 pp07 (2) ABL 8MEM24003 ABL 8MEM24006 ABL 8MEM24012 ABL 7RM24025 GB2 pp08 (2) (1) Certyfikat UL - w trakcie (2) Uzupełnij numer katalogowy poprzez zastąpienie pp jak poniżej: - CB dla wyłącznika jednobiegunowego z wyzwalaczem magnetycznym o prądzie od 12 do 16 In - CD dla wyłącznika jednobiegunowego z biegunem zerowym oraz wyzwalaczem magnetycznym o prądzie od 12 do 16 In - - DB dla wyłącznika dwubiegunowego z wyzwalaczem magnetycznym o prądzie od 12 do 16 In CS dla wyłącznika jednobiegunowego z wyzwalaczem magnetycznym o prądzie od 5 do 7 In Schemat wyłącznika GB2 CBpp GB2 CDpp GB2 DBpp GB2 CSpp 2 A 3 A 2/T1 1/L1 4/T2 (14) 3/L2 (13) 2/T1 1/L1 2/T1 1/L1 4/T2 3/L2 2/T1 1/L1 Prezentacja: strona 12 Parametry: strony 13 do 15 16

19 Numery katalogowe, wymiary, schematy wewnętrzne 1 Zasilacze impulsowe Gama Modułowa Phaseo Zasilacze impulsowe: Gama Modułowa Napięcie wejściowe ABL 8MEM05040/12020/24012 Obwód wyjściowy Reset Zgodność z Numer Waga Napięcie Moc Prąd EN katalogowy kg wyjściowe znamionowwy znamiono- (1) Zasilanie jednofazowe (N-L1) lub dwufazowe (L1-L2) V -15%, 10% 50/60 Hz 5 V c 20 W 4 A Automatyczny Nie dotyczy ABL 8MEM , V c 25 W 2 A Automatyczny Nie dotyczy ABL 8MEM , V c 7 W 0,3 A Automatyczny Nie dotyczy ABL 8MEM , W 0,6 A Automatyczny Nie dotyczy ABL 8MEM , W 1,2 A Automatyczny Nie dotyczy ABL 8MEM ,195 ABL 8MEM24003/ W 2,5 A Automatyczny Nie dotyczy ABL 7RM ,255 Akcesoria Zastosowanie Sprzedawane po Numer katalogowy Waga kg Etykieta Wymienna dla zasilaczy ABL 8MEM 100 LAD 90 0,030 ABL 7RM24025 (1) Z uwagi na moc poniżej 75W, dla gamy Modułowa ABL 8MEM/7RM nie stosują się wymagania normy EN Wymiary Zasilacze ABL 8MEMppppp/ABL 7RM24025 a a1 ABL 8MEM ABL 8MEM ABL 8MEM ABL 8MEM ABL 8MEM ABL 7RM a1 59 a Schematy wewnętrzne ABL 8MEM2400p ABL 8MEM05040/8MEM12020/8MEM24012/7RM24025 L N L N Prezentacja: strona 12 Parametry: strony 13 do 15 17

20 Prezentacja, opis Zasilacze impulsowe Gama Optymalna Phaseo a c ABL 8REM24030 Twido 1 Gama Optymalna Phaseo Zasilacze ABL 8REM/7RP są przeznaczone do zasilania napięciem stałym systemów automatyki o zapotrzebowaniu mocy od 60 do 144W przy napięciu 12, 24 lub 48VDC. Gama składa się z czterech zasilaczy spełniających oczekiwania systemów automatyki w przemyśle, budownictwie czy obiektach komercyjnych. Mogą być one zasilane z sieci energetycznej z przewodów fazowy neutralny (N-L1) lub fazowy fazowy (L1-L2). Dostarczają wysokiej jakości prądu, co daje możliwość pełnej integracji ze sterownikami Twido czy Modicon M340. Z uwagi na uproszczone charakterystyki pracy są one najlepszą nisko kosztową ofertą zasilaczy. Czytelny sposób doboru zabezpieczeń obwodu pierwotnego pozwala na stosowanie ich z pełnym bezpieczeństwem. Dokładność napięcia wyjściowego zasilaczy gamy Optymalnej wynosi 3% bez względu na zmiany napięcia wejściowego, o ile jest on w zakresie od 85 do 264 VAC. Zasilacze spełniają wymagania norm IEC oraz posiadają certyfikaty UL, CSA oraz TUV, co pozwala na ich uniwersalne użycie. Zintegrowane zabezpieczenie zwarciowe i przeciążeniowe obwodu wyjściowego pozwala na nie stosowanie dodatkowych zabezpieczeń, jeżeli nie jest potrzebna dodatkowa separacja obwodów. Zasilacze serii ABL 8REM nie posiadają filtrów harmonicznych stąd wymagania normy nie są w pełni spełnione. Zasilacze serii ABL 7RP standardowo są wyposażone w filtry. Wszystkie zasilacze gamy Optymalnej posiadają wewnętrzne zabezpieczenia. W przypadku wystąpienia zwarcia lub przeciążenia zasilacz przerywa dostarczanie prądu, jeżeli napięcie wyjściowe spadnie poniżej 19V Wszystkie zasilacze posiadają potencjometr, którym można precyzyjnie dostroić napięcie wyjściowe. Montaż zasilaczy w szafach sterowniczych odbywa się na szynach 35 lub 75 mm. Dostępne są cztery numery katalogowe zasilaczy gamy Optymalnej: b ABL 8REM W 3 A 24 V c b ABL 8REM W 5 A 24 V c b ABL 7RP W 5 A 12 V c b ABL 7RP W 3 A 48 V c Opis 1 Osłonięte zaciski śrubowe 2,5mm 2 do podłączenia napięcia wejściowego (jednofazowe N-L1 lub dwufazowe L1-L2) 2 Osłona przezroczysta 3 Wskaźnik LED obecności napięcia wejściowego (pomarańczowy) 4 Wskaźnik LED obecności napięcia wyjściowego (zielony) 5 Plombowana blokada osłony nastaw 6 Etykieta opisowa 7 Potencjometr dostrajania napięcia wyjściowego 8 Osłonięte zaciski śrubowe 2,5mm 2 do podłączenia napięcia wyjściowego (1) Znamionowe 240 V a 8 Parametry: strony 19 do 21 strona 23 strona 23 strona 23 18

21 Parametry Zasilacze impulsowe Gama Optymalna Phaseo Dane techniczne Typ zasilacza ABL 7RP1205 ABL 7RP4803 ABL 8REM24030 ABL 8REM24050 Certyfikaty culus 508, ccsaus (CSA22.2 n950-1), TUV , e, C-Tick Zgodność z normami Bezpieczeństwo IEC/EN 60950, IEC/EN , SELV IEC/EN 60950, SELV EMC EN , IEC (EN ) Obwód wejściowy Wskaźnik LED Pomarańczowy Parametry obwodu wejściowego Obwód wyjściowy Wskaźnik LED Parametry obwodu wyjściowego Napięcie znamionowe V a dopuszczalne c (1) Napięcie graniczne V a dopuszczalne c (1) a dopuszczalne c (1) a jednofazowy dopuszczalne c (1) Prąd wejściowy UIn = 240 V a A 0,4 0,6 0,83 1,2 UIn = 100 V a A 0,8 1 1,46 1,9 Częstotliwość graniczna Hz Maksymalny prąd załączania A 30 Współczynnik mocy 0,98 około 0,65 około Sprawność przy nominalnym obciążeniu > 85% Moc tracona przy nominalnym obciążeniu W 10,6 25,4 12,7 21,2 Zielony Napięcie (U Out ) V 12 c 48 c 24 c Prąd A Moc W Dostrojenie Napięcie wyjściowe V Nastawialne: % voltage (Uout) Zmiany napięcia przy obciążaniu ± 3% Napięcie szczątkowe mv < 200 Czas podtrzymania dla I max U In = 240 V a ms u 20 u 10 U In = 100 V a ms u 20 u 10 Zabezpieczenie Przed zwarciem Ciągłe, restart automatyczny lub ręczny Ciągłe, restart automatyczny Przed przeciążeniem 1,1 In Przed wzrostem napięcia Działanie jeżeli: U Out > 1.5 Un Przed zanikiem zasilania Działanie jeżeli: U Out < 0.8 Un Parametry pracy i otoczenia Podłączenia kabli Wejście mm 2 2 x 0, zaciski śrubowe (26 14 AWG) uziemienie Wyjście mm 2 2 x 0, zaciski śrubowe (26 14 AWG) uziemienie, zwielokrotnione wyjście w zależności od modelu Montaż Na szynie 5 35 x 7,5 mm, 35 x 15 mm oraz 75 x 7,5 mm Pozycja pracy Na pionowej płycie Pionowa Połączenia elektryczne Szeregowe Możliwe, patrz strona 21 Równoległe Możliwe, patrz strona 21 Stopień ochrony IP 20 zgodnie z IEC Otoczenie Temperatura pracy C 0 60 (obniżenie obciążenia od 50 C, patrz strona 20) Temperatura magazynowania C Wilgotność względna 95% bez kondensacji lub opadających skroplin Wibracje zgodnie z EN ,9Hz amplituda 3,5mm oraz 11,9-150Hz z przyśpieszeniem 2g Klasa zabezpieczenia zgodnie z VDE Klasa I Wytrzymałość dielektryczna 50 lub 60 Hz dla 1 min Wbudowany bezpiecznik wejściowy Zakłócenia zgodnie z EN Odporność zgodnie z EN wejście/wyjście V rms 3000 wejście/uziemienie V rms 3000 wyjście/uziemienie (oraz wyjście/wyjście) V rms 500 Tak (niewymienny) EN (ogólnie) Przewodzone / promieniowane EN 55011/EN cl. B Wyładowania elektrostatyczne Wypromieniowane pola elektromagnetyczne Indukowane pola elektromagnetyczne Szybkie przebiegi przejściowe Udary Zakłócenia obwodu wejściowego IEC (ogólnie) IEC/EN (przewodzone 6kV / w otoczeniu 8kV) IEC/EN poziom 3 (10 V/m) IEC/EN poziom 3 (10 V/m) EN poziom 3 (2 kv) IEC/EN (2 kv) IEC/EN (przerwy i zaniki napięcia) (1) Certyfikaty nie obowiązują przy zasilaniu napięciem prądu stałego. strona 23 strona 23 strona 23 19

22 Parametry obwodu wyjściowego Zasilacze impulsowe Gama Optymalna Phaseo Parametry obwodu wyjściowego Zmniejszenie obciążenia Temperatura otoczenia jest parametrem, który wpływa na moc, jaką może dostarczyć zasilacz w sposób ciągły. Jeżeli temperatura otoczenia zasilacza jest zbyt wysoka, jego żywotność zostaje znacząco zmniejszona. Nominalna temperatura pracy zasilaczy Optymalnych Phaseo wynosi 50 C. Powyżej tej temperatury konieczne jest zmniejszenie poziomu obciążenia. Maksymalna temperatura to 60 C. Wykres poniżej pokazuje procentową moc (w odniesieniu do mocy znamionowej) jaką może dostarczyć zasilacz w odniesieniu do temperatury otoczenia. P/Pn (%) Maksymalna temperatura pracy ( C) 1 ABL 8REM, ABL 7RP montowane pionowo Na obniżenie parametrów mają również wpływ takie czynniki jak: v Intensywne obciążenie - prąd wyjściowy bliski lub równy prądowi znamionowemu i wysoka temperatura v Zwiększone napięcie wyjściowe ustawione powyżej 24 V c (dla skompensowania spadków napięć) v Równoległe połączenie zasilaczy dla zwiększenia mocy Główne wytyczne do stosowania Intensywne obciążenie Zwiększone napięcie wyjściowe Równoległe połączenie Patrz wykres powyżej Przykład dla ABL 8REM: - bez zmniejszenia obciążenia, w zakresie od 0 C do 50 C - ze zmniejszeniem obciążenia o 2% na każdy dodatkowy C, aż do 60 C Moc znamionowa jest stała. Zwiększenie napięcia wyjściowego oznacza, zatem zmniejszenie prądu obciążenia. Całkowita moc połączonych zasilaczy jest sumą ich mocy znamionowych, ale maksymalna temperatura nie może być wyższa niż 50 C. Dla poprawienia chłodzenia zasilacze nie mogą być instalowane jeden obok drugiego. We wszystkich przypadkach należy zapewnić właściwe krążenie powietrza wokół zasilaczy. Oznacza to zastosowanie odpowiednich odstępów od obudowy zasilacza: v 50 mm na górze i na dole v 15 mm z boku Opis: strona 18 strona 23 strona 23 strona 23 20

23 Parametry obwodu wyjściowego (kontynuacja) Zasilacze impulsowe Gama Optymalna Phaseo Parametry obwodu wyjściowego (kontynuacja) Ograniczenie obciążenia ABL 8REM240pp/ABL 7RPpppp Chwilowe przeciążenie ABL 8REM/ABL 7RP U out T (ms) 20 I out I out:( %) 24 V V In 1,1 x In I out 0 1,2 1,3 1,4 1,5 1,6 1,7 1,8 x In Połączenie szeregowe i równoległe Połączenie szeregowe Połączenie równoległe ABL 7RM ABL 8MEM ABL 7RM ABL 8MEM ABL 7RM ABL 8MEM ABL 7RM ABL 8MEM (1) (1) 2 x 24 V c/i out 24 V c/2 x I out Gama Szeregowe Równolegle ABL 8REM/7RP maksymalnie 2 produkty maksymalnie 2 produkty. (1) Dwie diody o parametrach: prąd minimalny = prądowi znamionowemu zasilacza oraz napięcie minimalne 50V. Uwaga: Zalecane jest podłączanie szeregowe lub równoległe dwóch identycznych zasilaczy. Opis: strona 18 strona 23 strona 23 strona 23 21

24 Zabezpieczenia, schematy Zasilacze impulsowe Gama Optymalna Phaseo Zabezpieczenia obwodu wejściowego zasilaczy Typ obwodu wejściowego 100 V a 240 V a Typ zabezpieczenia Wyłącznik termomagnetyczny Bezpiecznik gg GB2 (IEC) (1) C60N (IEC) C60N (UL) ABL 7RP1205 GB2 pp06 (2) ABL 8REM24030 GB2 pp07 (2) ABL 8REM24050 GB2 pp07 (2) ABL 7RP4803 GB2 pp07 (2) Wyłącznik termomagnetyczny GB2 (IEC) (1) C60N (IEC) C60N (UL) 2 A GB2 pp06 (2) A GB2 pp06 (2) A GB2 pp06 (2) A GB2 pp06 (2) Bezpiecznik gg 1 A 1 A 1 A 1 A (1) Certyfikat UL - w trakcie (2) Uzupełnij numer katalogowy poprzez zastąpienie pp jak poniżej: - CB dla wyłącznika jednobiegunowego z wyzwalaczem magnetycznym o prądzie od 12 do 16 In - CD dla wyłącznika jednobiegunowego z biegunem zerowym oraz wyzwalaczem magnetycznym o prądzie od 12 do 16 In - DB dla wyłącznika dwubiegunowego z wyzwalaczem magnetycznym o prądzie od 12 do 16 In - CS dla wyłącznika jednobiegunowego z wyzwalaczem magnetycznym o prądzie od 5 do 7 In Schemat wyłącznika GB2 pp0p GB2 CBpp GB2 CDpp GB2 DBpp GB2 CSpp 2/T1 1/L1 4/T2 (14) 3/L2 (13) 2/T1 1/L1 2/T1 1/L1 4/T2 3/L2 2/T1 1/L1 Opis: strona 18 Parametry: strony 19 do 21 strona 23 strona 23 strona 23 22

25 Numery katalogowe, wymiary, schematy wewnętrzne Zasilacze impulsowe Gama Optymalna Phaseo Gama Optymalna Phaseo ABL 7RP1205/4803 Napięcie wejściowe Obwód wyjściowy Reset Zgodność z Numer Napięcie Moc Prąd EN katalogowy wyjściowe znamionowa znamionowy Zasilanie jednofazowe (N-L1) lub dwufazowe (L1-L2) V a - 15%, 10% 50/60 Hz 12 V c 60 W 5 A Automatyczny lub ręczny Waga kg Tak ABL 7RP V c 72 W 3 A Automatyczny Nie ABL 8REM W 5 A Automatyczny Nie ABL 8REM V c 144 W 2.5 A Automatyczny lub ręczny Tak ABL 7RP ABL 8REM24030 ABL 8REM24050 Wymiary ABL 7RPpppp Wspólny widok z boku Montaż na szynach 35 lub 75 mm ABL 8REM24030 ABL 7RP1205/4803 ABL 8REM Schematy wewnętrzne ABL 7RP1205/48030 ABL 8REM24030 ABL 8REM24050 N/ L/ Filter N L N L Opis: strona 18 Parametry: strony 19 do 21 23

26 Prezentacja Zasilacze impulsowe Gama Uniwersalna Phaseo a Gama Uniwersalna Phaseo c ABL 8RPS24050 Sterownik Modicon M340 Zasilacze ABL 8RPS/RPM/WPS są przeznaczone do zasilania napięciem stałym systemów automatyki. Gama składa się z sześciu zasilaczy spełniających oczekiwania systemów automatyki w przemyśle i obiektach komercyjnych. Zapewniają one wysoką jakość zasilania, odpowiednią do współpracy ze sterownikami Modicon M340, Premium oraz Quantum. Użycie dodatkowych modułów funkcjonalnych zapewnia ciągłość zasilania bez względu na stan sieci zasilającej. Czytelny sposób doboru zabezpieczeń obwodu pierwotnego pozwala na stosowanie ich z pełnym bezpieczeństwem. Uniwersalne zasilacze Phaseo zasilane są poprzez podłączenie do przewodów faza-neutralny lub faza-faza dla ABL 8RPS/RPM oraz do 3 fazowych dla ABL 8WPS. Dokładność napięcia wyjściowego wynosi 3% bez względu na zmiany napięcia wejściowego, o ile jest one w zakresie: v v v od 85 do 132 V a i od 170 do 550 V a dla ABL 8RPS od 85 do 132 V a i od 170 do 264 V a dla ABL 8RPM od 340 do 550 V a dla ABL 8WPS Tak szeroki zakres napięć wejściowych pozwala na zredukowanie ilości magazynowanych wersji produktu. Zasilacze spełniają wymagania norm IEC oraz posiadają certyfikaty UL, CSA oraz TUV, co pozwala na ich uniwersalne użycie. Zasilacze ABL 8RPS/RPM oraz ABL 8WPS są standardowo wyposażone w filtry harmonicznych zapewniając zgodność z normami Zintegrowane zabezpieczenie zwarciowe i przeciążeniowe obwodu wyjściowego pozwala na optymalne użycie zasilaczy w systemie automatyki. Tryb reakcji na zakłócenie w obwodzie wyjściowym może być wybierany: b Tryb ręczny: po zakłóceniu zasilacz wyłącza swoje wyjście dbając o prawidłowy poziom napięć w odniesieniu do wymagań systemów PLC.; Ponowny powrót do pracy jest możliwy po ręcznej ingerencji obsługi. b Tryb automatyczny: po zakłóceniu zasilacz ogranicza prąd wyjściowy, aż do momentu powrotu systemu do normalnych warunków. Zasilacze gamy Uniwersalnej Phaseo posiadają rezerwę mocy, pozwalająca na zwiększenie dostarczanego prądu do poziomu 1,5 In w w krótkim czasie. Pozwala to na uniknięcie przewymiarowania zasilacza gdy wymagany jest duży prąd rozruchowy zasilanych urządzeń. Diagnostyka zasilacza jest zrealizowana poprzez wskaźniki LED na panelu czołowym oraz poprzez beznapięciowy zestyk przekaźnika kontrolnego. Wszystkie zasilacze posiadają potencjometr, którym można precyzyjnie dostroić napięcie wyjściowe. Montaż zasilaczy w szafach sterowniczych odbywa się na szynie 35 mm 5. Opis: strona 25 Parametry: strony 26 do 30 strona 31 strona 32 strona 33 24

27 Prezentacja (kontynuacja), opis Zasilacze impulsowe Gama Uniwersalna Phaseo a ABL 8WPS24200 c Sterownik Premium Gama Uniwersalna Phaseo (kontynuacja) Dostępne są cztery wersje zasilaczy gamy Uniwersalnej zasilane z przewodów fazowy neutralny lub fazowy fazowy: b ABL 8RPS W 3 A 24 V c b ABL 8RPS W 5 A 24 V c b ABL 8RPS W 10 A 24 V c b ABL 8RPM W 20 A 24 V c Dostępne są również dwie wersje zasilaczy gamy Uniwersalnej zasilane trójfazowo: b ABL 8WPS W 20 A 24 V c b ABL 8WPS W 40 A 24 V c Dla zapewnienia ciągłości zasilania urządzeń dostępnych jest szereg modułów funkcjonalnych współpracujących z gamą Uniwersalną: v Moduł Bufora lub moduł Podtrzymania Bateryjnego pozwalające na podtrzymanie zasilania przy problemach z napięciem wejściowym v Moduł Redundancyjny pozwala na przełączenie zasilania z uszkodzonego na sprawny zasilacz v Dedykowane zabezpieczenie obwodu wyjściowego dla możliwości separacji urządzeń v Moduł konwertera umożliwiający uzyskanie innego napięcia niż 24 V c w zakresie od 5 do 12 V c Opis Gama Uniwersalna The Universal range of Phaseo regulated switch mode power supplies, ABL 8RPS24pp0/RPM24200/WPS24p00, comprise: 1 Zaczep sprężynowy szyny 35 mm 5 2 Osłonięte zaciski śrubowe 4mm 2 do podłączenia napięcia wejściowego (jednofazowe, dwufazowe, lub trójfazowe) 3 Osłona przezroczysta 4 Etykieta opisowa 5 Plombowana blokada osłony nastaw 6 Przełącznik trybu resetowania 7 Potencjometr dostrajania napięcia wyjściowego 8 Wskaźnik LED obecności napięcia wyjściowego (zielony i czerwony) 9 Wskaźnik LED obecności prądu wyjściowego (zielony, czerwony i pomarańczowy) 10 Zacisk śrubowy zestyku przekaźnika diagnostycznego, z wyjątkiem ABL 8RPS Osłonięte zaciski śrubowe 6mm 2 (10mm 2 dla ABL 8WPS24p00 oraz ABL 8RPM24200) do podłączenia napięcia wyjściowego Parametry: strony 26 do 30 strona 31 strona 32 strona 33 25

28 Parametry Zasilacze impulsowe Gama Uniwersalna Phaseo Dane techniczne Typ zasilacza ABL 8RPS24030 ABL 8RPS24050 ABL 8RPS24100 ABL 7RPM24200 Certyfikaty CB w planach EN , UL (w trakcie), ccsaus Zgodność z normami Bezpieczeństwo IEC/EN , EN 61204, SELV EMC EN , EN , EN , EN , EN Obwód wejściowy Parametry obwodu wejściowego faza-neutralny (N-L1) lub faza-faza (L1-L2) Napięcie znamionowe V V a/ V a V a / V a Napięcie graniczne V V a/ V a V a / V a Częstotliwość graniczna Hz Maksymalny prąd załączania A 30 przez maks. 2 ms Współczynnik mocy 0,59 dla 120 V a/0,51 dla 240 V a 0,69 dla 120 V a/0,68 dla 240 V a Sprawność przy nominalnym > 87 % > 88 % obciążeniu Moc tracona przy nominalnym obciążeniu W 7,8 15, ,6 Filtrowanie harmonicznych Tak, poprzez zintegrowany pasywny filtr harmonicznych Obwód wyjściowy Kompatybilność z modułami funkcjonalnymi Bufor, Podtrzymanie bateryjne, Redundancja, Zabezpieczenie Diagnostyka Wskaźnik LED na panelu czołowym Prąd (zielony, pomarańczowy i czerwony), napięcie (zielony, czerwony i wyłączone) Przekaźnik Styk zamknięty U Out > 21,6 V zestyk 230 V a; maks. 0,5 A; 24 V c, min. 5 ma Parametry obwodu wyjściowego Napięcie (U Out ) V 24 c Prąd A Moc W Dopuszczalne chwilowe przeciążenie (boost) A maks. 1,5 In przez 4s, patrz charakterystyka na stronie 29 Dostrojenie Napięcie wyjściowe (U Out ) V Nastawialne 24 28,8 Zmiany napięcia przy obciążaniu 1 %...3 % Napięcie szczątkowe mv < 200 Czas podtrzymania dla I max. U In = 100 V a ms u 20 U In = 240 V a ms u 40 U In = 400 V a ms u 120 Zabezpieczenie Przed zwarciem Ciągłe, restart automatyczny lub ręczny Przed przeciążeniem < 1,10 In (po zakończeniu działania funkcji Boost) Przed wzrostem napięcia V c Przed zanikiem zasilania V Działanie jeżeli: U Out < 21.6 (w trybie ręcznym) Termiczne Tak Parametry pracy i otoczenia Podłączenia kabli Wejście mm 2 2 x 0,5.4 zaciski śrubowe (22.12 AWG) uziemienie Wyjście mm 2 4 x 0,5.4 zaciski śrubowe (22.12 AWG) uziemienie (1) Przekaźnik diagnostyczny mm 2 2 x 2,5 demontowany zacisk śrubowy Montaż Na szynie 5 35 x 7,5 mm i 35 x 15 mm Pozycja pracy Pionowa Połączenia elektryczne Szeregowe Możliwe, patrz strona 30 Równoległe Możliwe, patrz strona 30 Stopień ochrony IP 20 zgodnie z IEC Otoczenie Temperatura pracy C (obniżenie obciążenia od 50 C, patrz strona 28) Temperatura magazynowania C Wilgotność względna 90% podczas pracy, 95% podczas magazynowania Wibracje zgodnie z EN ,9 Hz amplituda 3,5mm oraz 11,9 150 Hz z przyśpieszeniem 2g Klasa zabezpieczenia Zgodnie z VDE Klasa I Wytrzymałość dielektryczna 50 Hz dla 1 min Wbudowany bezpiecznik wejściowy Zakłócenia zgodnie z EN Odporność zgodnie z EN i GL wejście/wyjście V rms 4000 a 3000 a wejście/uziemienie V rms 3500 a 2500 a wyjście/uziemienie V rms 500 a Nie Promieniowane EN Klasa B oraz poziom GL Przewodzone w sieci zasilającej EN Klasa B oraz poziom GL Prądy harmoniczne IEC/EN Wyładowania elektrostatyczne IEC/EN (przewodzone 6kV / w otoczeniu 8kV) Wypromieniowane pola IEC/EN poziom 3 (10 V/m) elektromagnetyczne Indukowane pola elektromagnetyczne IEC/EN poziom 3 (10 V/m) Szybkie przebiegi przejściowe IEC/EN (4 kv) Udary IEC/EN (2 kv) Zakłócenia obwodu wejściowego IEC/EN (przerwy i zaniki napięcia) (1) Brak zacisku uziemiającego w zasilaczu ABL 8RPM Opis: strona 25 strona 31 strona 32 strona 33 26

29 Parametry (kontynuacja) Zasilacze impulsowe Gama Uniwersalna Phaseo Dane techniczne Typ zasilacza ABL 8WPS24200 ABL 8WPS24400 Certyfikaty CB w planach EN , UL (w trakcie), ccsaus Zgodność z normami Bezpieczeństwo EN , EN 61204, SELV EMC EN , EN , EN , EN , EN Obwód wejściowy Wskaźnik LED Parametry obwodu wejściowego trójfazowe (L1-L2-L3) Napięcie znamionowe V V a Napięcie graniczne V V a Częstotliwość graniczna Hz Maksymalny prąd załączania A 25 przez maks. 2 ms Współczynnik mocy 0,65 0,85 Sprawność przy nominalnym > 92% obciążeniu Moc tracona przy nominalnym obciążeniu W 38,4 76,8 Tak, poprzez zintegrowany pasywny filtr harmonicznych Filtrowanie harmonicznych Praca po utracie fazy zasilającej V Praca możliwa przez kilka minut aż do wyłączenia Obwód wyjściowy Kompatybilność z modułami funkcjonalnymi Bufor, Podtrzymanie bateryjne, Redundancja, Zabezpieczenie Diagnostyka Wskaźnik LED na panelu czołowym Prąd (zielony, pomarańczowy i czerwony), napięcie (zielony, czerwony i wyłączone) Przekaźnik Zestyk zamknięty U out > 21,6 V, zestyk 230 V a, 0,5 A maks.; 24 V c, 5 ma min Parametry obwodu wyjściowego Napięcie (U Out ) V 24 c Prąd A Moc W Dopuszczalne chwilowe przeciążenie (boost) A maks. 1,5 In przez 4s, patrz charakterystyka na stronie 29 Dostrojenie Napięcie wyjściowe (U Out ) V Nastawialne 24 28,8 Zmiany napięcia przy obciążaniu 1 %...3 % Napięcie szczątkowe mv < 200 Czas podtrzymania U In = 400 V a ms u 18 u 14 dla I max. Zabezpieczenie Przed zwarciem Ciągłe, restart automatyczny lub ręczny Przed przeciążeniem < 1,10 In (po zakończeniu działania funkcji Boost) Przed wzrostem napięcia V c Przed zanikiem zasilania V Działanie jeżeli: U Out < 21.6 (w trybie ręcznym) Termiczne Tak Parametry pracy i otoczenia Podłączenia kabli Wejście mm 2 3 x 0,5.4 zaciski śrubowe (22.12 AWG) uziemienie Wyjście mm 2 4 x 0,5.10 zaciski śrubowe (22.8 AWG) Przekaźnik diagnostyczny mm 2 2 x 2,5 demontowany zacisk śrubowy Montaż Na szynie 5 35 x 7,5 mm i 35 x 15 mm Pozycja pracy Pionowa Połączenia elektryczne Szeregowe Możliwe, patrz strona 30 Równoległe Możliwe, patrz strona 30 Stopień ochrony IP 20 zgodnie z IEC Otoczenie Temperatura pracy C (obniżenie obciążenia od 50 C, patrz strona 28) Temperatura magazynowania C Wilgotność względna 90% podczas pracy, 95% podczas magazynowania Wibracje zgodnie z EN ,9 Hz amplituda 3,5mm oraz 11,9 150 Hz z przyśpieszeniem 2g Klasa zabezpieczenia Zgodnie z VDE Klasa I Wytrzymałość dielektryczna 50 Hz dla 1 min Wbudowany bezpiecznik wejściowy Zakłócenia zgodnie z EN Odporność zgodnie z EN i GL wejście/wyjście V rms 4000 a wejście/uziemienie V rms 3500 a wyjście/uziemienie V rms 500 a No Promieniowane EN Klasa B oraz poziom GL Przewodzone w sieci zasilającej EN Klasa B oraz poziom GL Prądy harmoniczne IEC/EN Wyładowania elektrostatyczne IEC/EN (przewodzone 6kV / w otoczeniu 8kV) Wypromieniowane pola IEC/EN poziom 3 (10 V/m) elektromagnetyczne Indukowane pola elektromagnetyczne IEC/EN poziom 3 (10 V/m) Szybkie przebiegi przejściowe IEC/EN (4 kv) Udary IEC/EN (1 kv) Zakłócenia obwodu wejściowego IEC/EN (przerwy i zaniki napięcia) Opis: strona 25 strona 31 strona 32 strona 33 27
