Stropy na belkach drewnianych Strop drewniany nagi

Wielkość: px
Rozpocząć pokaz od strony:

Download "Stropy na belkach drewnianych Strop drewniany nagi"

Transkrypt

1 Stropy na belkach drewnianych Strop drewniany nagi

2 Stropy na belkach drewnianych Strop drewniany z podsufitką

3 Stropy na belkach drewnianych Strop drewniany ze ślepym pułapem

4 Stropy na belkach drewnianych Strop drewniany ze ślepym pułapem

5 Stropy na belkach drewnianych Strop drewniany z ociepleniem

6 Stropy na belkach drewnianych Oparcie belek stropowych na ścianie zewnętrznej nośnej

7 Stropy na belkach drewnianych Oparcie belek stropowych na ścianie wewnętrznej nośnej

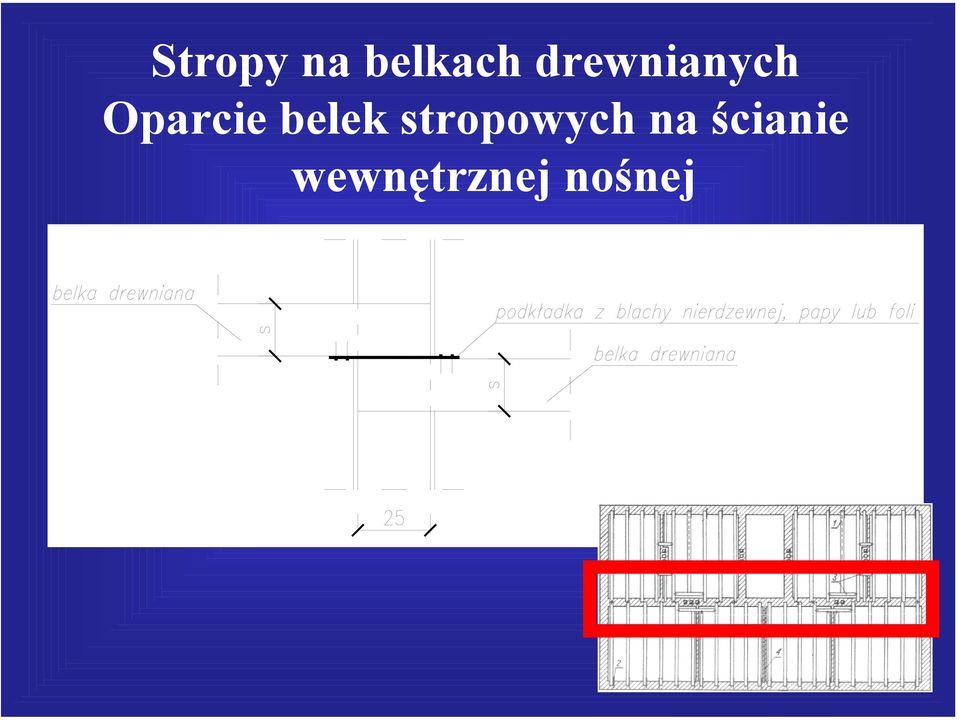

8 Stropy na belkach drewnianych Oparcie belek stropowych na ścianie wewnętrznej nośnej

9 Stropy na belkach drewnianych Oparcie belek stropowych na ścianie wewnętrznej nośnej

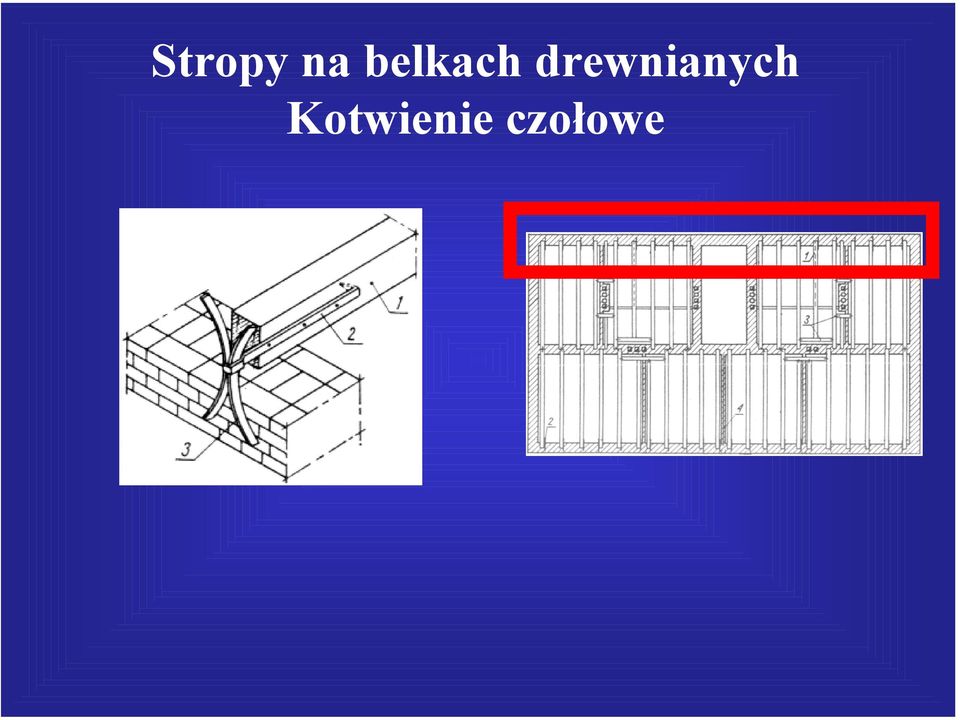

10 Stropy na belkach drewnianych Kotwienie czołowe

11 Stropy na belkach drewnianych Kotwienie boczne

12 Stropy na belkach drewnianych Oparcie belek stropowych na ścianie kominowej

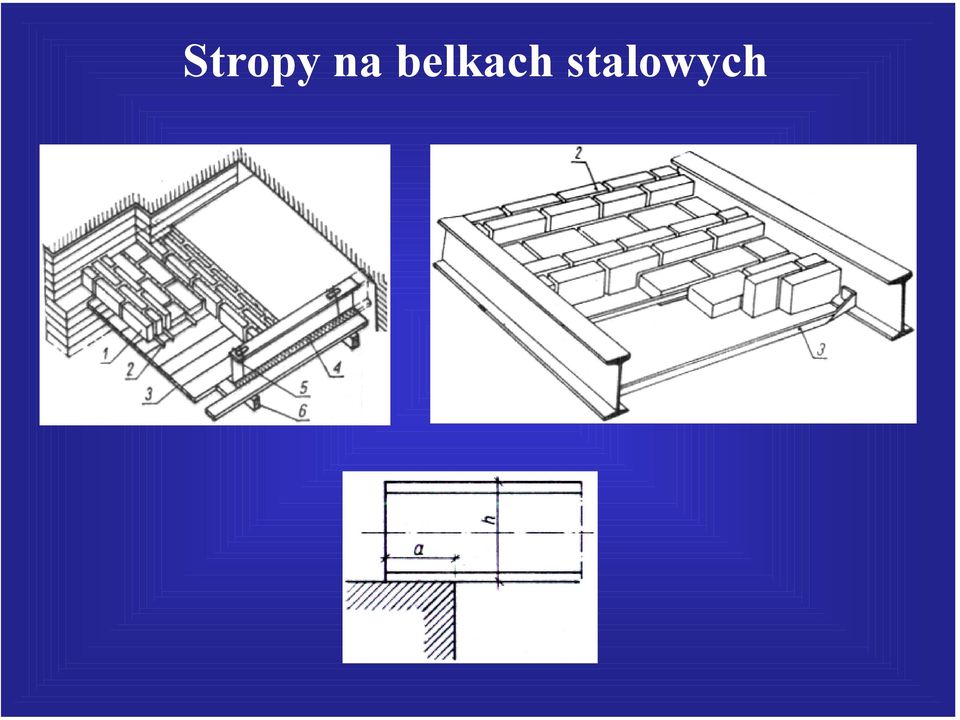

13 Stropy na belkach stalowych

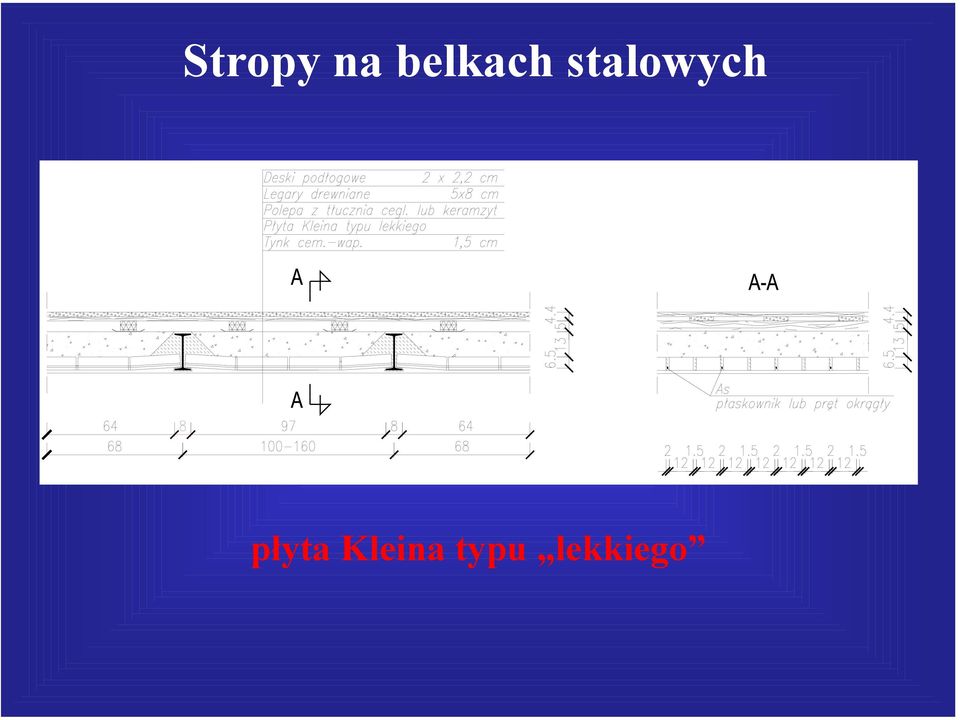

14 Stropy na belkach stalowych płyta Kleina typu lekkiego

15 Stropy na belkach stalowych płyta Kleina typu półciężkiego

16 Stropy na belkach stalowych płyta Kleina typu ciężkiego

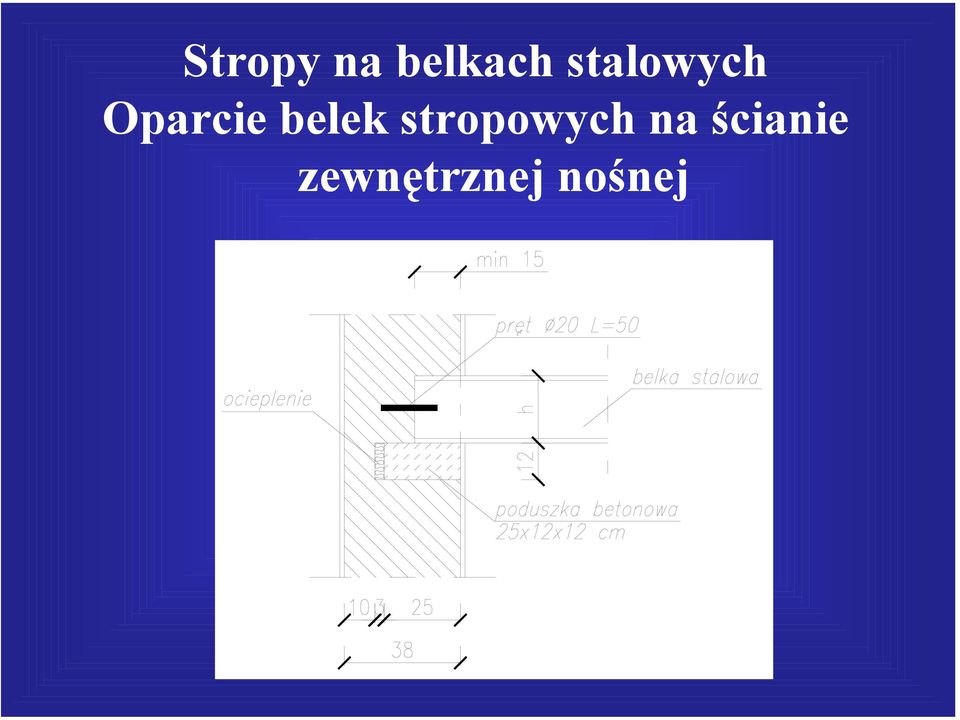

17 Stropy na belkach stalowych Oparcie belek stropowych na ścianie zewnętrznej nośnej

18 Stropy na belkach stalowych Oparcie belek stropowych na ścianie zewnętrznej nośnej

19 Stropy na belkach stalowych Oparcie belek stropowych na ścianie zewnętrznej nośnej

20 Stropy na belkach stalowych Oparcie belek stropowych na ścianie wewnętrznej nośnej

21 Stropy na belkach stalowych Oparcie belek stropowych na ścianie wewnętrznej nośnej

22 Stropy na belkach stalowych Oparcie belek stropowych na ścianie wewnętrznej nośnej

23 Stropy na belkach stalowych M=q x l 2 /8 M=q x l 2 /10

24 Strop Akermana wysokość stropu: h (1/35)xl deskowanie ażurowe, jedynie pod żebrami pustaki stanowią wyłącznie wypełnienie stropu i nadają kształt żebrom żebra zbroi się pojedynczymi prętami o średnicy do 20 mm

25 Strop Akermana Akerman 15

26 Strop Akermana Akerman 18

27 Strop Akermana Akerman 20

28 Strop Akermana Akerman 22

29 Strop Akermana

30 Strop Akermana

31 Strop Cerit Cerit 22

32 Strop Cerit Cerit 26,5

33 Strop z wypełnieniem z dziurawek

34 Strop skrzynkowy podział stropów skrzynkowych: -otwarte -zamknięte

35 Strop DMS

36 Strop DZ DZ-3 DZ-4 DZ-5

37 Strop DZ DZ-3

38 Strop DZ DZ-4

39 Strop DZ DZ-5

40 Strop Teriva Teriva-I

41 Strop Teriva Teriva-II

42 Strop Fert

43 Strop Fert Fert-40

44 Strop Fert Fert-45

45 Strop Fert Fert-60

46 Strop T27

47 Strop T27

48 Strop SPS

49 Projektowanie wieńcy Zbrojenie wieńca A s wg PN-99/B na wartość siły: 1) F i > l i x 15 kn/m 2) F i > 90 kn

50 Oparcie stropu na ścianie wewnętrznej nośnej t 25 cm 20 t < 25 cm t < 20 cm l 420 cm

51 Oparcie stropu na ścianie zewnętrznej nośnej

52 Oparcie stropu na ścianie zewnętrznej nośnej

53 Oparcie stropu na ścianie zewnętrznej nośnej

54 Oparcie stropu na ścianie zewnętrznej nośnej

55 Oparcie stropu na ścianie zewnętrznej nośnej

56 Oparcie stropu na ścianie zewnętrznej nośnej

57 Oparcie stropu na ścianie wewnętrznej nośnej

58 Oparcie stropu na ścianie wewnętrznej nośnej

59 Oparcie stropu na ścianie wewnętrznej nośnej

60 Węzeł stropowo-ścienny przy ścianie samonośnej

61 Węzeł stropowo-ścienny przy ścianie samonośnej

62 Węzeł stropowo-ścienny przy ścianie samonośnej

63 Węzeł stropowo-ścienny przy ścianie samonośnej

64 Węzeł stropowo-ścienny przy ścianie samonośnej

65 Węzeł stropowo-ścienny przy ścianie samonośnej

66 Węzeł stropowo-ścienny przy ścianie samonośnej

67 Wylewki stropowe

68 Wylewki stropowe

69 Żebra poszerzone

70 Żebra poszerzone

71 Żebra poszerzone

72 Żebra poszerzone

73 Żebra poszerzone

74 Żebra poszerzone

75 Żebra poszerzone

76 Żebra rozdzielcze

77 Żebra rozdzielcze

78 Żebra rozdzielcze

79 Żebra rozdzielcze Zbrojenie żebra rozdzielczego A żebro rozdzielcze 0.1 A żebro stropu

80 Balkon

81 Balkon

82 Balkon

83 Stropodach wentylowany

84 Stropodach wentylowany

85 Stropodach wentylowany

86 Stropodach wentylowany normatyw projektowy 10 cm 2 otworów nawiewu (wywiewu) na 1 m 2 zlewni (połaci dachowej)

87 Stropodach niewentylowany

88 Stropodach odwrócony

89 Orynnowanie normatyw projektowy 0,8-1,0 cm 2 przekroju poprzecznego rury spustowej na 1 m 2 zlewni (połaci dachowej)

90 Orynnowanie normatyw projektowy d rury spustowej 0,75 x d rynny np. 150 mm 0,75 x 180 mm =135 mm

91 Schody Określenia i klasyfikacja materiał, z którego są wykonane schody: - kamienne, - betonowe, - żelbetowe, - metalowe, - ceramiczne, klasa odporności ogniowej: - 1 (budynki klasy A, B i C), - 0,5 (budynki klasy D i E)

92 Schody Określenia i klasyfikacja położenie: -wewnętrzne, -zewnętrzne, - terenowe (łączące różne poziomy terenu), kierunek wchodzenia: - schody lewoskrętne, - schody prawoskrętne

93 Schody Określenia i klasyfikacja kształt w rzucie poziomym: - jednokierunkowe (jedno-, dwu-, trójbiegowe, zespolone), - łamane (jedno-, dwu-, trójbiegowe, zespolone), -powrotne (jedno-, dwu-, trójbiegowe, zespolone), - wachlarzowe (jedno-, dwu-, trójbiegowe, zespolone), -kręcone konstrukcja biegów schodowych: - biegi wspornikowe, - ze stopniami swobodnie podpartymi na belkach policzkowych lub na belce policzkowej i ścianie, - z biegami płytowymi opartymi na belkach spocznikowych lub płytach spocznikowych

94 Schody Określenia i klasyfikacja jednokierunkowe jednobiegowe jednokierunkowe trójbiegowe jednokierunkowe zespolone

95 Schody Określenia i klasyfikacja łamane jednobiegowe łamane trójbiegowe łamane zespolone

96 Schody Określenia i klasyfikacja dwukierunkowe trójbiegowe T wachlarzowe jednobiegowe wachlarzowe zespolone kręcone

97 Schody żelbetowe Schody płytowe

98 Schody żelbetowe Schody płytowe

99 Schody żelbetowe Schody na belkach spocznikowych

100 Schody żelbetowe Schody na belkach spocznikowych

101 Schody żelbetowe Schody na belkach spocznikowych

102 Schody żelbetowe Schody na belkach spocznikowych

103 Schody żelbetowe Schody wspornikowe na belkach spocznikowych

104 Schody żelbetowe Schody wspornikowe na belkach spocznikowych

105 Schody żelbetowe Schody wspornikowe na belkach spocznikowych
