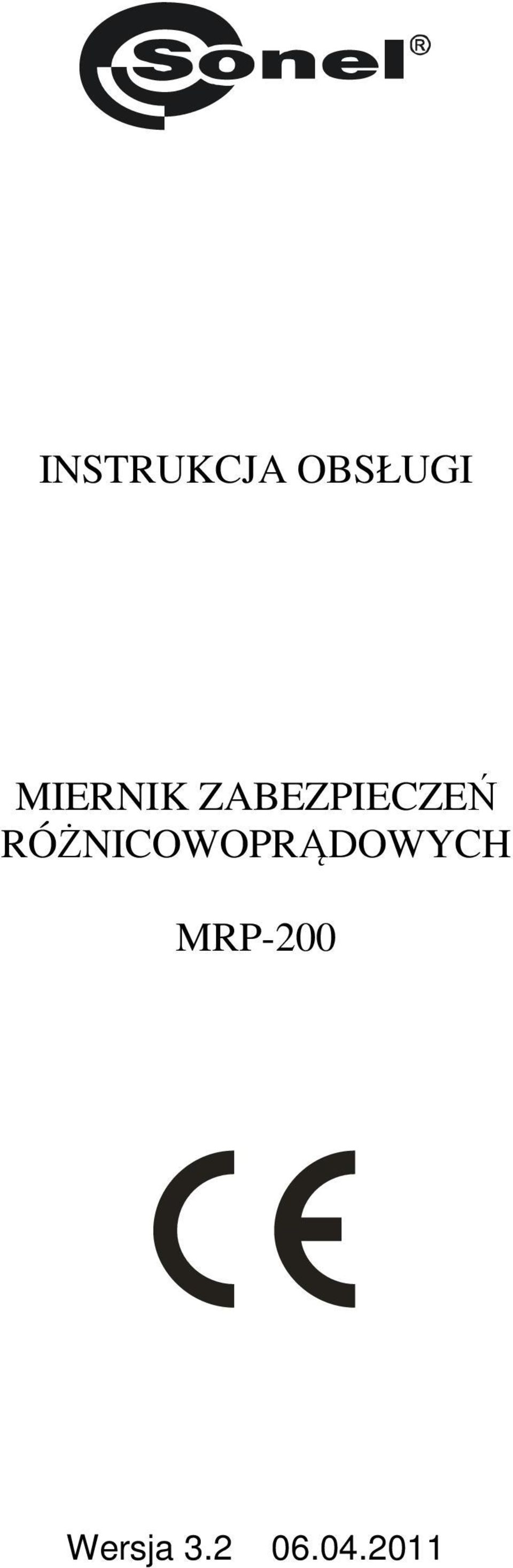

INSTRUKCJA OBSŁUGI MIERNIK ZABEZPIECZEŃ RÓŻNICOWOPRĄDOWYCH MRP-200

Transkrypt

1 INSTRUKCJA OBSŁUGI MIERNIK ZABEZPIECZEŃ RÓŻNICOWOPRĄDOWYCH MRP-200 Wersja

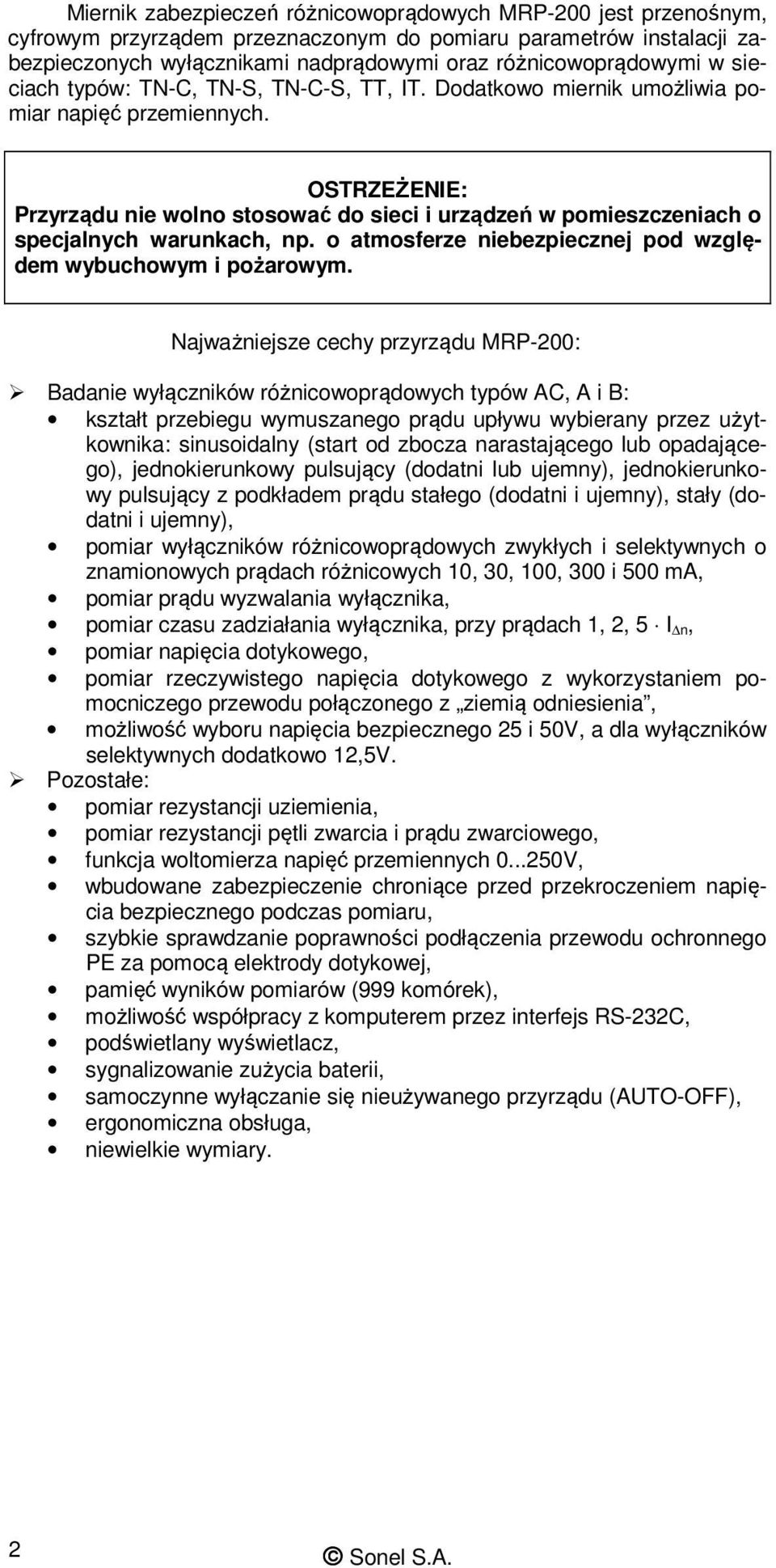

2 Miernik zabezpieczeń różnicowoprądowych MRP-200 jest przenośnym, cyfrowym przyrządem przeznaczonym do pomiaru parametrów instalacji zabezpieczonych wyłącznikami nadprądowymi oraz różnicowoprądowymi w sieciach typów: TN-C, TN-S, TN-C-S, TT, IT. Dodatkowo miernik umożliwia pomiar napięć przemiennych. OSTRZEŻENIE: Przyrządu nie wolno stosować do sieci i urządzeń w pomieszczeniach o specjalnych warunkach, np. o atmosferze niebezpiecznej pod względem wybuchowym i pożarowym. Najważniejsze cechy przyrządu MRP-200: Badanie wyłączników różnicowoprądowych typów AC, A i B: kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny), pomiar wyłączników różnicowoprądowych zwykłych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300 i 500 ma, pomiar prądu wyzwalania wyłącznika, pomiar czasu zadziałania wyłącznika, przy prądach 1, 2, 5 I n, pomiar napięcia dotykowego, pomiar rzeczywistego napięcia dotykowego z wykorzystaniem pomocniczego przewodu połączonego z ziemią odniesienia, możliwość wyboru napięcia bezpiecznego 25 i 50V, a dla wyłączników selektywnych dodatkowo 12,5V. Pozostałe: pomiar rezystancji uziemienia, pomiar rezystancji pętli zwarcia i prądu zwarciowego, funkcja woltomierza napięć przemiennych V, wbudowane zabezpieczenie chroniące przed przekroczeniem napięcia bezpiecznego podczas pomiaru, szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej, pamięć wyników pomiarów (999 komórek), możliwość współpracy z komputerem przez interfejs RS-232C, podświetlany wyświetlacz, sygnalizowanie zużycia baterii, samoczynne wyłączanie się nieużywanego przyrządu (AUTO-OFF), ergonomiczna obsługa, niewielkie wymiary. 2 Sonel S.A.

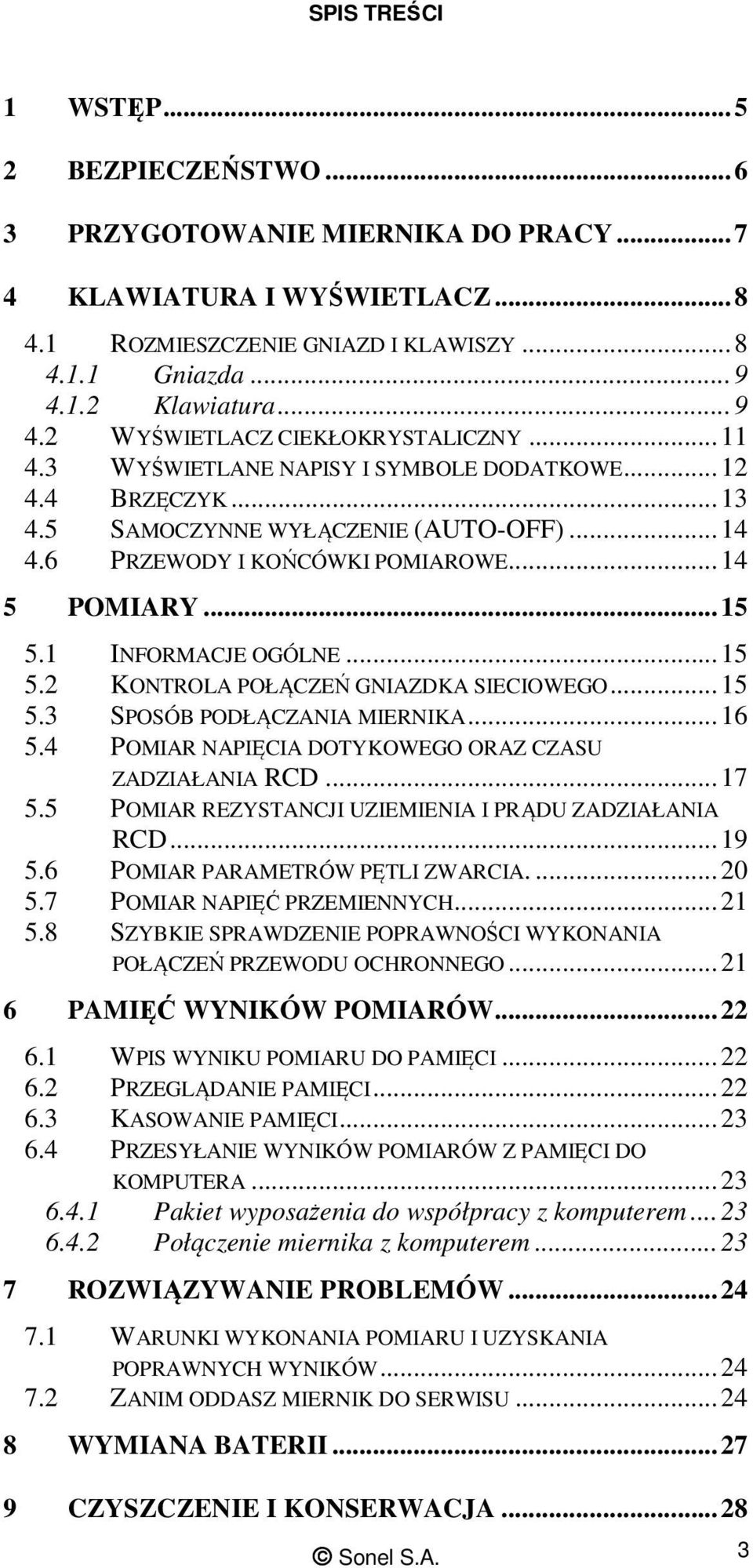

3 SPIS TREŚCI 1 WSTĘP BEZPIECZEŃSTWO PRZYGOTOWANIE MIERNIKA DO PRACY KLAWIATURA I WYŚWIETLACZ ROZMIESZCZENIE GNIAZD I KLAWISZY Gniazda Klawiatura WYŚWIETLACZ CIEKŁOKRYSTALICZNY WYŚWIETLANE NAPISY I SYMBOLE DODATKOWE BRZĘCZYK SAMOCZYNNE WYŁĄCZENIE (AUTO-OFF) PRZEWODY I KOŃCÓWKI POMIAROWE POMIARY INFORMACJE OGÓLNE KONTROLA POŁĄCZEŃ GNIAZDKA SIECIOWEGO SPOSÓB PODŁĄCZANIA MIERNIKA POMIAR NAPIĘCIA DOTYKOWEGO ORAZ CZASU ZADZIAŁANIA RCD POMIAR REZYSTANCJI UZIEMIENIA I PRĄDU ZADZIAŁANIA RCD POMIAR PARAMETRÓW PĘTLI ZWARCIA POMIAR NAPIĘĆ PRZEMIENNYCH SZYBKIE SPRAWDZENIE POPRAWNOŚCI WYKONANIA POŁĄCZEŃ PRZEWODU OCHRONNEGO PAMIĘĆ WYNIKÓW POMIARÓW WPIS WYNIKU POMIARU DO PAMIĘCI PRZEGLĄDANIE PAMIĘCI KASOWANIE PAMIĘCI PRZESYŁANIE WYNIKÓW POMIARÓW Z PAMIĘCI DO KOMPUTERA Pakiet wyposażenia do współpracy z komputerem Połączenie miernika z komputerem ROZWIĄZYWANIE PROBLEMÓW WARUNKI WYKONANIA POMIARU I UZYSKANIA POPRAWNYCH WYNIKÓW ZANIM ODDASZ MIERNIK DO SERWISU WYMIANA BATERII CZYSZCZENIE I KONSERWACJA...28 Sonel S.A. 3

4 10 MAGAZYNOWANIE ROZBIÓRKA I UTYLIZACJA ZAŁĄCZNIKI DANE TECHNICZNE WYPOSAŻENIE STANDARDOWE WYPOSAŻENIE DODATKOWE PRODUCENT USŁUGI LABORATORYJNE Sonel S.A.

5 1 Wstęp Dziękujemy za zakup naszego miernika do pomiarów zabezpieczeń różnicowoprądowych. Miernik MRP-200 jest nowoczesnym, wysokiej jakości przyrządem pomiarowym, łatwym i bezpiecznym w obsłudze. Jednak przeczytanie niniejszej instrukcji pozwoli uniknąć błędów przy pomiarach i zapobiegnie ewentualnym problemom przy obsłudze miernika. W niniejszej instrukcji posługujemy się trzema rodzajami ostrzeżeń. Są to teksty w ramkach, opisujące możliwe zagrożenia zarówno dla użytkownika, jak i miernika. Teksty rozpoczynające się słowem OSTRZEŻENIE: opisują sytuacje, w których może dojść do zagrożenia życia lub zdrowia, jeżeli nie przestrzega się instrukcji. Słowo UWAGA! rozpoczyna opis sytuacji, w której niezastosowanie się do instrukcji grozi uszkodzeniem przyrządu. Wskazania ewentualnych problemów są poprzedzane słowem Uwaga:. OSTRZEŻENIE: Przed użyciem przyrządu należy dokładnie przeczytać niniejszą instrukcję i zastosować się do przepisów bezpieczeństwa i zaleceń producenta. OSTRZEŻENIE: Miernik MRP-200 jest przeznaczony do pomiarów zabezpieczeń różnicowoprądowych, rezystancji pętli zwarcia oraz napięć przemiennych. Każde zastosowanie inne niż podane w tej instrukcji może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika. OSTRZEŻENIE: Mierniki MRP-200 mogą być używane jedynie przez wykwalifikowane osoby posiadające wymagane uprawnienia do przeprowadzania pomiarów wyłączników różnicowoprądowych i pętli zwarcia w instalacjach elektrycznych. Posługiwanie się miernikiem przez osoby nieuprawnione może spowodować uszkodzenie przyrządu i być źródłem poważnego niebezpieczeństwa dla użytkownika. Sonel S.A. 5

6 2 Bezpieczeństwo OSTRZEŻENIE: Posługiwanie się miernikiem z uszkodzoną obudową lub izolacją przewodów jest zagrożeniem dla zdrowia lub życia użytkownika. Przyrząd MRP-200 służy do wykonywania pomiarów, których wyniki określają stan zabezpieczenia instalacji. W związku z tym, aby zapewnić odpowiednią obsługę i poprawność uzyskiwanych wyników, należy przestrzegać następujących zaleceń: przed rozpoczęciem eksploatacji miernika należy dokładnie zapoznać się z niniejszą instrukcją, przyrząd powinien być obsługiwany wyłącznie przez osoby odpowiednio wykwalifikowane i przeszkolone w zakresie BHP, niedopuszczalne jest używanie: miernika, który uległ uszkodzeniu i jest całkowicie lub częściowo niesprawny sond i przewodów pomiarowych z uszkodzoną izolacją miernika przechowywanego zbyt długo w złych warunkach (np. zawilgoconego) przed rozpoczęciem pomiaru należy wybrać właściwą funkcję pomiarową i sprawdzić, czy przewody podłączone są do odpowiednich gniazd pomiarowych, naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis. Ponadto należy pamiętać, że: napis zapalający się na wyświetlaczu oznacza zbyt niskie napięcie zasilające i sygnalizuje potrzebę wymiany baterii, UWAGA! Pozostawienie wyładowanych baterii w mierniku grozi ich wylaniem i uszkodzeniem miernika. ciągły sygnał dźwiękowy podczas pomiaru sygnalizuje obecność na zaciskach miernika napięcia przekraczającego wartość 250V. UWAGA! Miernik przeznaczony jest do pracy przy napięciu nominalnym 230V. Miernik posiada zabezpieczenie przed przeciążeniem obwodów pomiarowych. Podłączenie napięcia większego niż 300V między dwa dowolne zaciski pomiarowe może spowodować uszkodzenie miernika. 6 Sonel S.A.

7 3 Przygotowanie miernika do pracy Przed przystąpieniem do wykonywania pomiarów należy: upewnić się, że stan baterii pozwoli na wykonanie pomiarów sprawdzić czy obudowa miernika i izolacja przewodów pomiarowych nie są uszkodzone OSTRZEŻENIE: Używanie przewodów o uszkodzonej izolacji grozi porażeniem niebezpiecznym napięciem. OSTRZEŻENIE: Nie wolno używać miernika z niedomkniętą lub otwartą pokrywą baterii ani zasilać go ze źródeł innych niż wymienione w niniejszej instrukcji. OSTRZEŻENIE: Nie wolno pozostawiać niepodłączonych przewodów, podczas, gdy część z nich pozostaje podłączona do badanego obwodu. Nie wolno pozostawiać miernika podłączonego do badanego obwodu bez dozoru. OSTRZEŻENIE: Nie wolno używać miernika przechowywanego zbyt długo w złych warunkach (np. zawilgoconego). Sonel S.A. 7

8 4 Klawiatura i wyświetlacz 4.1 Rozmieszczenie gniazd i klawiszy MAX 300 V RMS >440V ESC I n U L SEL Rys.1. Miernik MRP-200 (Płyta czołowa) 8 Sonel S.A.

9 4.1.1 Gniazda UWAGA! Miernik przeznaczony jest do pracy przy napięciu nominalnym 230V. Wbudowany układ elektroniczny oraz bezpieczniki zabezpieczają obwody pomiarowe miernika przed przeciążeniem. Podłączenie napięcia wyższego niż 300V między zaciski L i PE/N może spowodować uszkodzenie miernika. 1 gniazdo pomiarowe L Zacisk pomiarowy łączony z przewodem fazowym mierzonej sieci. 2 gniazdo pomiarowe N Zacisk pomiarowy łączony z przewodem neutralnym mierzonej sieci. 3 gniazdo pomiarowe PE Do połączenia z przewodem ochronnym PE (z uziemieniem, z kołkiem uziemiającym). 4 gniazdo pomiarowe Do połączenia przyrządu z ziemią odniesienia. 5 elektroda dotykowa Punkt pomiarowy służący do szybkiego sprawdzenia poprawności podłączenia przewodu PE w gniazdku. Jeśli różnica potencjałów pomiędzy zaciskiem pomiarowym PE 3 a dotkniętą elektrodą przekracza ok. 50V, na wyświetlaczu wyświetlany jest napis 31 PE. Uwaga: Przestrzeganie poprawności podłączenia przewodu fazowego do zacisku L, a przewodu neutralnego do zacisku N nie jest konieczne, ponieważ miernik automatycznie identyfikuje podłączone przewody. W przypadku, gdy przewód fazowy dołączony jest do zacisku pomiarowego N (może tak być wskutek dowolności podłączania przewodów L i N w gniazdkach sieciowych), miernik samoczynnie przełącza zaciski pomiarowe Klawiatura 6 klawisz Włączanie i wyłączanie zasilanie miernika. 7 klawisz Rozpoczęcie cyklu pomiarowego. 8 obrotowy przełącznik funkcji Wybór jednej z funkcji przyrządu: t A, U B pomiar napięcia dotykowego i czasu wyłączenia wyłącznika przy jedno-, dwu- i pięciokrotnym prądzie różnicowym Sonel S.A. 9

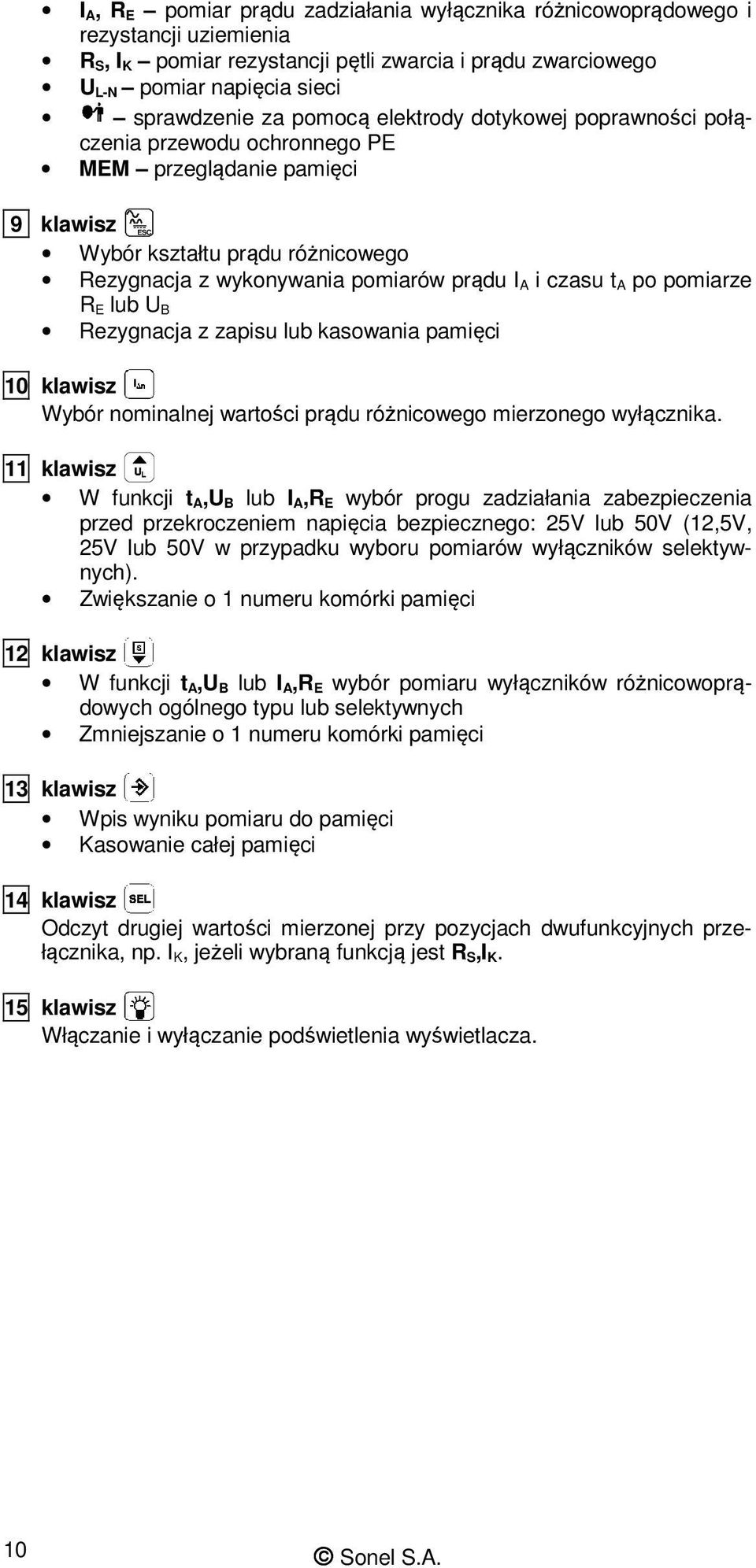

10 I A, R E pomiar prądu zadziałania wyłącznika różnicowoprądowego i rezystancji uziemienia R S, I K pomiar rezystancji pętli zwarcia i prądu zwarciowego U L-N pomiar napięcia sieci sprawdzenie za pomocą elektrody dotykowej poprawności połączenia przewodu ochronnego PE MEM przeglądanie pamięci 9 klawisz ESC Wybór kształtu prądu różnicowego Rezygnacja z wykonywania pomiarów prądu I A i czasu t A po pomiarze R E lub U B Rezygnacja z zapisu lub kasowania pamięci 10 klawisz Wybór nominalnej wartości prądu różnicowego mierzonego wyłącznika. 11 klawisz W funkcji t A,U B lub I A,R E wybór progu zadziałania zabezpieczenia przed przekroczeniem napięcia bezpiecznego: 25V lub 50V (12,5V, 25V lub 50V w przypadku wyboru pomiarów wyłączników selektywnych). Zwiększanie o 1 numeru komórki pamięci 12 klawisz W funkcji t A,U B lub I A,R E wybór pomiaru wyłączników różnicowoprądowych ogólnego typu lub selektywnych Zmniejszanie o 1 numeru komórki pamięci 13 klawisz Wpis wyniku pomiaru do pamięci Kasowanie całej pamięci 14 klawisz Odczyt drugiej wartości mierzonej przy pozycjach dwufunkcyjnych przełącznika, np. I K, jeżeli wybraną funkcją jest R S,I K. 15 klawisz Włączanie i wyłączanie podświetlenia wyświetlacza. 10 Sonel S.A.

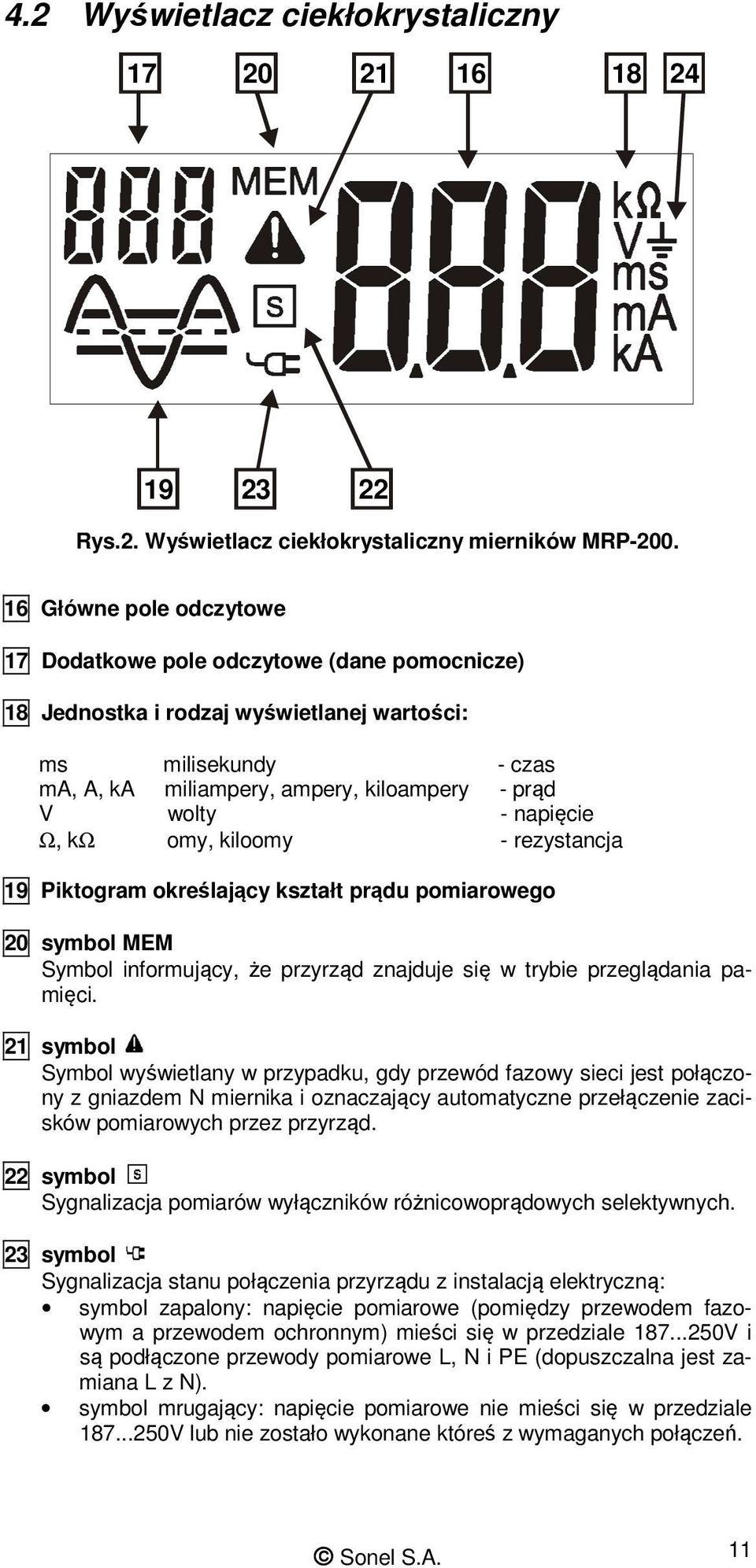

11 4.2 Wyświetlacz ciekłokrystaliczny Rys.2. Wyświetlacz ciekłokrystaliczny mierników MRP Główne pole odczytowe 17 Dodatkowe pole odczytowe (dane pomocnicze) 18 Jednostka i rodzaj wyświetlanej wartości: ms milisekundy - czas ma, A, ka miliampery, ampery, kiloampery - prąd V wolty - napięcie Ω, kω omy, kiloomy - rezystancja 19 Piktogram określający kształt prądu pomiarowego 20 symbol MEM Symbol informujący, że przyrząd znajduje się w trybie przeglądania pamięci. 21 symbol Symbol wyświetlany w przypadku, gdy przewód fazowy sieci jest połączony z gniazdem N miernika i oznaczający automatyczne przełączenie zacisków pomiarowych przez przyrząd. 22 symbol Sygnalizacja pomiarów wyłączników różnicowoprądowych selektywnych. 23 symbol Sygnalizacja stanu połączenia przyrządu z instalacją elektryczną: symbol zapalony: napięcie pomiarowe (pomiędzy przewodem fazowym a przewodem ochronnym) mieści się w przedziale V i są podłączone przewody pomiarowe L, N i PE (dopuszczalna jest zamiana L z N). symbol mrugający: napięcie pomiarowe nie mieści się w przedziale V lub nie zostało wykonane któreś z wymaganych połączeń. Sonel S.A. 11

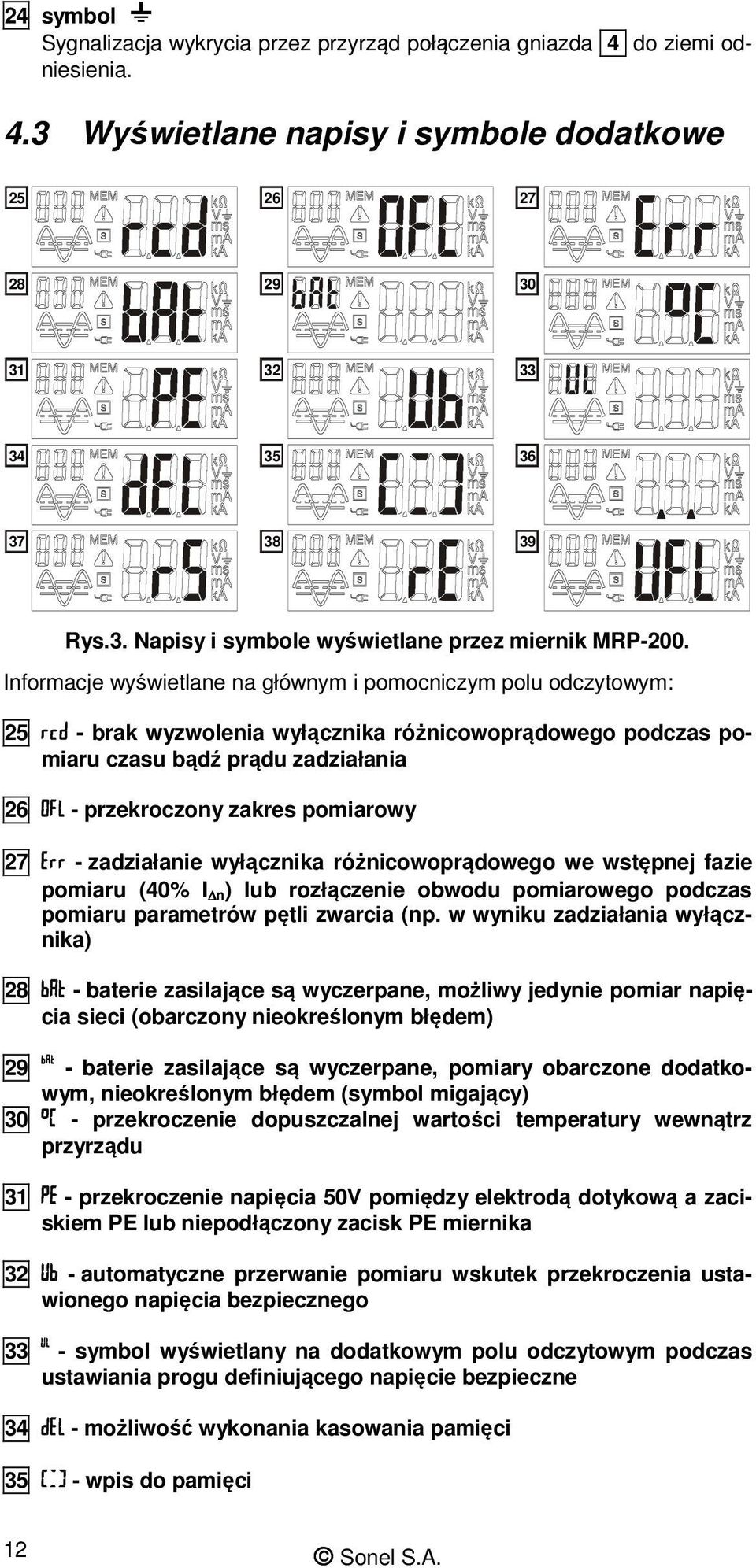

12 24 symbol Sygnalizacja wykrycia przez przyrząd połączenia gniazda 4 do ziemi odniesienia. 4.3 Wyświetlane napisy i symbole dodatkowe Rys.3. Napisy i symbole wyświetlane przez miernik MRP-200. Informacje wyświetlane na głównym i pomocniczym polu odczytowym: 25 - brak wyzwolenia wyłącznika różnicowoprądowego podczas pomiaru czasu bądź prądu zadziałania 26 - przekroczony zakres pomiarowy 27 - zadziałanie wyłącznika różnicowoprądowego we wstępnej fazie pomiaru (40% I n) lub rozłączenie obwodu pomiarowego podczas pomiaru parametrów pętli zwarcia (np. w wyniku zadziałania wyłącznika) 28 - baterie zasilające są wyczerpane, możliwy jedynie pomiar napięcia sieci (obarczony nieokreślonym błędem) 29 - baterie zasilające są wyczerpane, pomiary obarczone dodatkowym, nieokreślonym błędem (symbol migający) 30 - przekroczenie dopuszczalnej wartości temperatury wewnątrz przyrządu 31 - przekroczenie napięcia 50V pomiędzy elektrodą dotykową a zaciskiem PE lub niepodłączony zacisk PE miernika 32 - automatyczne przerwanie pomiaru wskutek przekroczenia ustawionego napięcia bezpiecznego 33 - symbol wyświetlany na dodatkowym polu odczytowym podczas ustawiania progu definiującego napięcie bezpieczne 34 - możliwość wykonania kasowania pamięci 35 - wpis do pamięci 12 Sonel S.A.

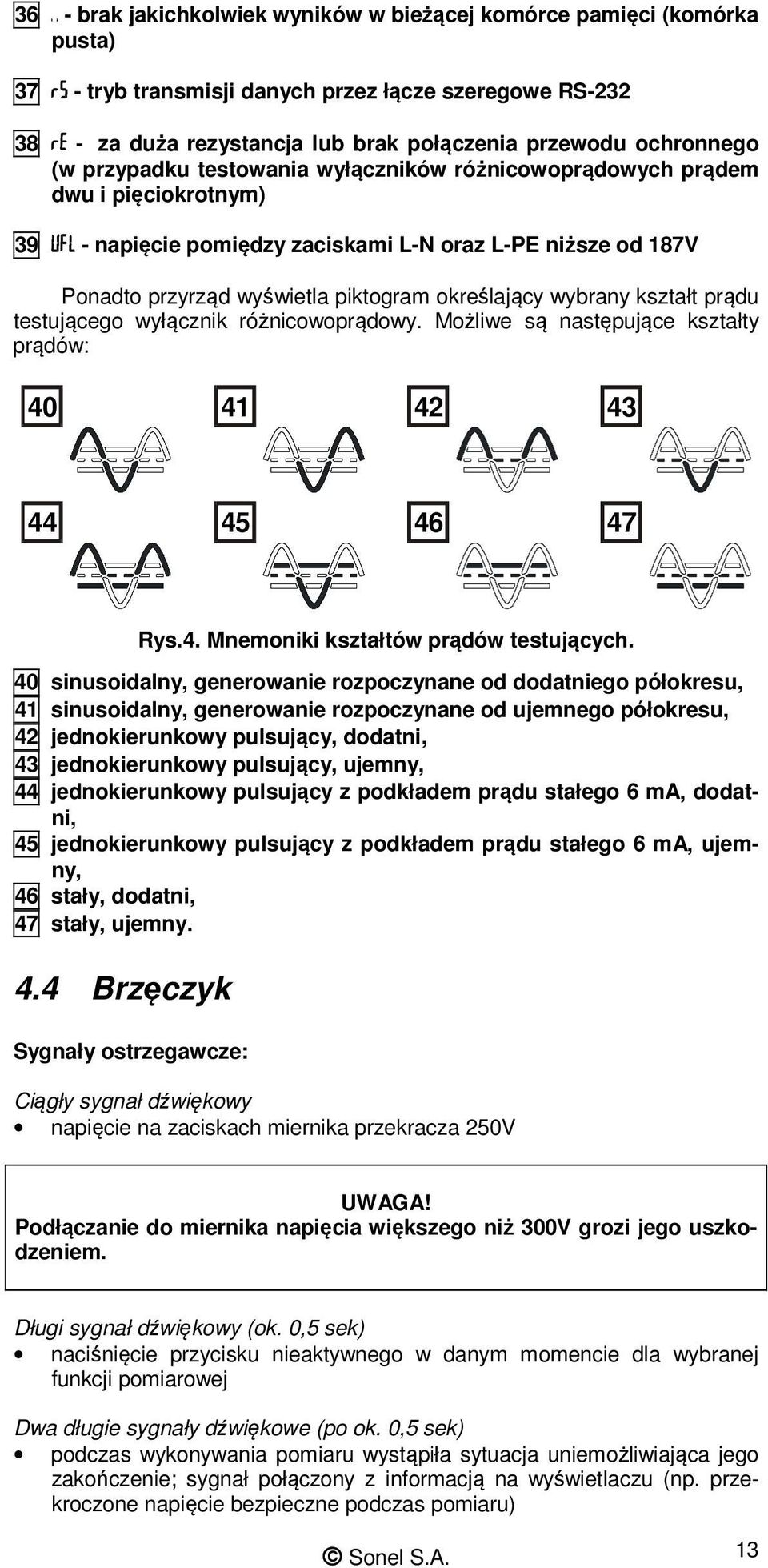

13 36 - brak jakichkolwiek wyników w bieżącej komórce pamięci (komórka pusta) 37 - tryb transmisji danych przez łącze szeregowe RS za duża rezystancja lub brak połączenia przewodu ochronnego (w przypadku testowania wyłączników różnicowoprądowych prądem dwu i pięciokrotnym) 39 - napięcie pomiędzy zaciskami L-N oraz L-PE niższe od 187V Ponadto przyrząd wyświetla piktogram określający wybrany kształt prądu testującego wyłącznik różnicowoprądowy. Możliwe są następujące kształty prądów: Rys.4. Mnemoniki kształtów prądów testujących. 40 sinusoidalny, generowanie rozpoczynane od dodatniego półokresu, 41 sinusoidalny, generowanie rozpoczynane od ujemnego półokresu, 42 jednokierunkowy pulsujący, dodatni, 43 jednokierunkowy pulsujący, ujemny, 44 jednokierunkowy pulsujący z podkładem prądu stałego 6 ma, dodatni, 45 jednokierunkowy pulsujący z podkładem prądu stałego 6 ma, ujemny, 46 stały, dodatni, 47 stały, ujemny. 4.4 Brzęczyk Sygnały ostrzegawcze: Ciągły sygnał dźwiękowy napięcie na zaciskach miernika przekracza 250V UWAGA! Podłączanie do miernika napięcia większego niż 300V grozi jego uszkodzeniem. Długi sygnał dźwiękowy (ok. 0,5 sek) naciśnięcie przycisku nieaktywnego w danym momencie dla wybranej funkcji pomiarowej Dwa długie sygnały dźwiękowe (po ok. 0,5 sek) podczas wykonywania pomiaru wystąpiła sytuacja uniemożliwiająca jego zakończenie; sygnał połączony z informacją na wyświetlaczu (np. przekroczone napięcie bezpieczne podczas pomiaru) Sonel S.A. 13

14 Sygnały potwierdzeń i inne: Krótki sygnał dźwiękowy potwierdzenie naciśnięcia klawisza; emitowany jest zawsze wtedy gdy miernik może wykonać działanie przyporządkowane do tego klawisza Krótki i długi sygnał dźwiękowy potwierdzenie zapisania wyniku pomiaru do bieżącej komórki pamięci Długi sygnał dźwiękowy sygnalizacja samowyłączenia się przyrządu 4.5 Samoczynne wyłączenie (AUTO-OFF) Samoczynne wyłączenie miernika (AUTO-OFF) minimalizuje zużycie baterii, wydłużając tym samym ich żywotność. Miernik odlicza dwie minuty od momentu włączenia go i, jeżeli w tym czasie nie zostanie wykonany pomiar, wyłącza się samoczynnie. Zmiana położenia przełącznika obrotowego 8 lub roz- użycie dowolnego przycisku z wyjątkiem klawisza podświetlenia 15 poczyna odliczanie czasu od początku. 4.6 Przewody i końcówki pomiarowe Krokodylek dostarczany wraz z przewodami pomiarowymi może być nasadzany zarówno na bananek, jak i sondę pomiarową. Producent gwarantuje poprawność wskazań jedynie przy użyciu przewodów firmowych. OSTRZEŻENIE: Podłączanie przewodów nieodpowiednio izolowanych lub wyposażonych w nieodpowiednie wtyki może być niebezpieczne dla użytkownika przyrządu i stanowić źródło dodatkowych błędów pomiarowych. UWAGA! Sonda pomiarowa wyposażona we wtyczkę sieciową jest przeznaczona tylko do współpracy z miernikami MRP-200. Wykorzystywanie tej sondy w innym celu jest niedozwolone. 14 Sonel S.A.

15 5 Pomiary 5.1 Informacje ogólne Wahania napięcia sieci w zakresie 187V..250V są automatycznie kompensowane i nie mają wpływu na wyniki pomiarów. Prądy upływowe występujące w mierzonej instalacji, dodając się do prądu różnicowego pomiarowego, zniekształcają wyniki pomiarów U B (jeżeli nie zastosujemy elektrody uziemiającej) oraz I A. W związku z tym zaleca się, odłączać z sieci (z gniazdek) odbiorniki energii i przewody sieci odbiorczej. W instalacjach, w których występuje niesymetryczny prąd różnicowy wykonywać pomiary z użyciem komplementarnych kształtów prądów. 5.2 Kontrola połączeń gniazdka sieciowego Nie jest konieczne sprawdzenie poprawności podłączenia gniazdka sieciowego przed wykonaniem testów i pomiarów miernikiem MRP-200. Miernik automatycznie kontroluje poprawność połączeń i sygnalizuje nieprawidłowości w następujący sposób: napięcie między przewodem fazowym a kołkiem ochronnym jest poza zakresem od 187V do 250V: mruga symbol 23, przewód ochronny nie jest podłączony, a napięcie pomiędzy przewodem fazowym a przewodem neutralnym jest w zakresie V: napis 31, w funkcji przy dotknięciu elektrody dotykowej 5 napięcie na przewodzie ochronnym względem ziemi przekracza ok. 50V: napis 31. Podłączenie przewodu neutralnego można skontrolować posługując się woltomierzem (przełącznik obrotowy w położeniu U L-N). OSTRZEŻENIE: Nie wolno pozostawiać niepodłączonych przewodów, podczas, gdy część z nich pozostaje podłączona do badanego obwodu. Nie wolno pozostawiać miernika podłączonego do badanego obwodu bez dozoru. Sonel S.A. 15

16 5.3 Sposób podłączania miernika Rys.5. Pomiar instalacji wyposażonej w RCD za pomocą sond ostrzowych lub za pomocą sondy w postaci wtyczki (linią przerywaną zaznaczono dodatkowy przewód podłączony do potencjału ziemi odniesienia) Rys.6. Pomiar napięcia przemiennego, za pomocą sond ostrzowych lub za pomocą sondy w postaci wtyczki 16 Sonel S.A.

17 a) b) Rys.7. Podłączanie miernika do sieci elektrycznej podczas pomiarów pętli zwarcia: a) pomiar jest wykonywany pomiędzy przewodami L i PE; b) pomiar jest wykonywany pomiędzy przewodami L i N (Uwaga! Przewód N powinien być podłączony do zacisku PE 3 przyrządu!) 5.4 Pomiar napięcia dotykowego oraz czasu zadziałania RCD MRP-200 może mierzyć napięcie dotykowe w dwojaki sposób: jako przyrost napięcia, na zacisku PE podczas obciążania obwodu prądem różnicowym lub w stosunku do ziemi odniesienia. W pierwszym przypadku, napięcie przewodu ochronnego PE względem ziemi, istniejące przed pomiarem napięcia dotykowego U B, nie jest uwzględniane w wyniku tego pomiaru (wartość wskazana przez miernik jest przyrostem napięcia na przewodzie ochronnym PE wywołanym przepływem prądu różnicowego). W celu określenia rzeczywistej wartości napięcia U B należy podłączyć do gniazda 4 przyrządu dodatkową elektrodę połączoną z potencjałem ziemi odniesienia. Przyrząd automatycznie wykryje podłączenie elektrody (sygnalizowane jest to wyświetleniem symbolu 24 ) i będzie mierzył napięcie U B w stosunku do potencjału tej elektrody. Dla określenia wartości napięcia dotykowego występującego przy znamionowym prądzie różnicowym I n, miernik dokonuje pomiaru napięcia dotykowego powstającego przy prądzie różnicowym wynoszącym 40% wartości I n. Występujące przy tym napięcie dotykowe zostaje automatycznie przeliczone na wartość odniesioną do znamionowego prądu różnicowego i wyświetlone. Prąd różnicowy mniejszy od 50% I n zapobiega zadziałaniu RCD podczas pomiaru. Sonel S.A. 17

18 Czas zadziałania RCD mierzony jest przy wymuszeniu w obwodzie prądu różnicowego równego znamionowemu prądowi różnicowemu I n, 2I n, 5I n w zależności od funkcji wybranej przełącznikiem obrotowym. Mierzony jest czas od rozpoczęcia przepływu prądu różnicowego do momentu zadziałania RCD. W celu zmierzenia czasu zadziałania i napięcia dotykowego należy: wykonać połączenia L, N (jeżeli wybrany jest sinusoidalny kształt prądu różnicowego można nie podłączać przewodu neutralnego) i PE z instalacją elektryczną według Rys.5 jeżeli napięcie dotykowe ma być zmierzone w stosunku do ziemi odniesienia należy podłączyć do gniazda 4 elektrodę dołączoną do potencjału ziemi wybrać przełącznikiem obrotowym funkcję pomiarową t A,U B oraz żądaną krotność prądu nominalnego wyłącznika różnicowoprądowego klawiszem 12 wybrać wyłącznik RCD selektywny lub zwykły klawiszem 11 wybrać wartość napięcia bezpiecznego klawiszem 10 wybrać znamionową wartość prądu wyłącznika różnicowoprądowego klawiszem 9 ESC wybrać kształt prądu pomiarowego i fazę początkową (w przypadku kształtu sinusoidalnego) uruchomić pomiar przyciskiem 7 ; następuje pomiar U B, wynik jest wyświetlony na głównym polu odczytowym 16 i może być zapisany do pamięci bez wykonywania pomiaru t A (klawiszem 13 ) Uwaga: Jeżeli dane natężenie prądu jest niedostępne dla danego kształtu to po naciśnięciu klawisza 7 wyświetlana wartość prądu miga na dodatkowym polu odczytowym a pomiar nie zostanie uruchomiony. ponownie nacisnąć klawisz 7 ; następuje pomiar t A. Przy pomiarze wyłączników selektywnych po uruchomieniu pomiaru nastąpi zwłoka 30s, sygnalizowana odliczaniem od 30 w dół na głównym polu odczytowym. Po wyzwoleniu wyłącznika RCD na głównym polu odczytowym 16 wyświetlona zostanie wartość czasu zadziałania Klawiszem 14 można wyświetlić wynik pomiaru napięcia dotykowego U B. Ponowne naciśnięcie tego klawisza spowoduje powrót do wyświetlania t A. Podczas wyświetlania obu wyników pomiarów na dodatkowym polu odczytowym 17 jest wyświetlana nominalna wartość prądu ustawiona dla danego typu wyłącznika. Jeżeli interesują nas tylko pomiary napięcia dotykowego U B, przed kolejnym pomiarem należy wcisnąć klawisz 9 ESC, co spowoduje opuszczenie etapu pomiaru czasu zadziałania t A. Nowy cykl pomiarowy rozpoczynany jest również po: zmianie położenia przełącznika obrotowego 8 zmianie wartości lub kształtu I n załączeniu lub wyłączeniu pomiaru wyłączników selektywnych zmianie wartości U L Jeżeli do zacisku 4 nie jest dołączona elektroda na potencjale ziemi i napięcie dotykowe zmierzone przy prądzie 40% I n i przeliczone dla znamio- 18 Sonel S.A.

19 nowego prądu różnicowego RCD przekroczy ustawioną uprzednio wartość napięcia bezpiecznego U L, to pomiar czasu zadziałania jest automatycznie blokowany i wyświetlany jest symbol 32. Jeżeli elektroda dodatkowa jest dołączona i różnica napięć pomiędzy nią, a PE jest większa niż wartość napięcia bezpiecznego to przyrząd zareaguje w ten sam sposób. W przypadku, gdy RCD nie zadziała, wyświetli się napis 25. Przyczyną niezadziałania RCD może być niewłaściwie dobrana wartość znamionowego prądu różnicowego I n, jego kształt, uszkodzenie wyłącznika różnicowoprądowego bądź błąd w instalacji. 5.5 Pomiar rezystancji uziemienia i prądu zadziałania RCD Prąd zadziałania RCD mierzony jest przy wymuszeniu w badanym obwodzie prądu różnicowego narastającego liniowo (schodkowo). Prąd narasta od wartości ok. 30% I n do momentu zadziałania RCD lub przekroczenia 100% I n dla wyłączników AC oraz odpowiednio 140% i 200% dla wyłączników A i B. W momencie wyzwolenia RCD, miernik wyświetla wartość prądu różnicowego. Właściwie dobrany zakres zmienności prądu różnicowego umożliwia podczas pomiaru prądu wyzwalania I A automatyczne sprawdzenie braku nadczułości RCD, równoważne wymaganemu przez normę IEC badaniu wyłącznika prądem 0,5I n przez 200ms. Jeżeli wyzwolenie RCD nastąpi przy prądzie 0,5I n, świadczy to o nadczułości wyłącznika RCD lub o istnieniu dużych prądów upływowych w badanej instalacji. Dla określenia wartości rezystancji uziemienia, miernik dokonuje pomiaru przyrostu napięcia dotykowego powstającego przy prądzie różnicowym wynoszącym 40% wartości I n. Rezystancja uziemienia wyliczana jest na podstawie zmierzonego napięcia dotykowego i znanego (wymuszonego w obwodzie) prądu różnicowego, a następnie wyświetlana. Prąd różnicowy mniejszy od 50% I n zapobiega zadziałaniu RCD podczas pomiaru. W celu zmierzenia prądu zadziałania i rezystancji uziemienia należy: wykonać połączenia L, N (jeżeli wybrany jest sinusoidalny kształt prądu różnicowego można nie podłączać przewodu neutralnego) i PE z instalacją elektryczną według Rys.5 wybrać przełącznikiem obrotowym funkcję pomiarową I A,R E klawiszem 12 wybrać wyłącznik różnicowoprądowy selektywny lub zwykły klawiszem 11 wybrać wartość napięcia bezpiecznego klawiszem 10 wybrać znamionową wartość prądu wyłącznika różnicowoprądowego klawiszem 9 ESC wybrać kształt prądu testowego i fazę początkową (w przypadku kształtu sinusoidalnego) nacisnąć klawisz 7 ; następuje pomiar R E, wynik jest wyświetlony na głównym polu odczytowym 16 i może być zapisany do pamięci bez wykonywania pomiaru I A (klawiszem 13 ) Uwaga: Jeżeli dane natężenie prądu jest niedostępne dla danego kształtu to po naciśnięciu klawisza 7 wyświetlana wartość prądu miga na dodatkowym polu odczytowym a pomiar nie zostanie uruchomiony. Sonel S.A. 19

20 ponownie nacisnąć klawisz 7 ; następuje pomiar I A. Jeżeli wyłącznik RCD zostanie wyzwolony, na polu głównym wyświetlacza 16 ukaże się wartość prądu zadziałania Klawiszem 14 można wyświetlić wynik pomiaru rezystancji uziemienia R E. Ponowne naciśnięcie tego klawisza spowoduje powrót do wyświetlania I A. Podczas wyświetlania obu wyników pomiarów na dodatkowym polu odczytowym 17 jest wyświetlana nominalna wartość prądu ustawiona dla danego typu wyłącznika. Jeżeli interesują nas tylko pomiary rezystancji uziemienia R E, przed kolejnym pomiarem należy wcisnąć klawisz 9 ESC, co spowoduje opuszczenie etapu pomiaru prądu zadziałania I A. Nowy cykl pomiarowy rozpoczynany jest również po: zmianie położenia przełącznika obrotowego 8 zmianie wartości lub kształtu I n załączeniu lub wyłączeniu pomiaru wyłączników selektywnych zmianie wartości U L Jeżeli napięcie dotykowe (powstające podczas pomiaru prądem 40% I n) przekroczy ustawioną uprzednio wartość napięcia bezpiecznego U L, to pomiar zostanie przerwany i wyświetlony będzie symbol 32. W przypadku, gdy RCD nie zadziała, wyświetli się napis 25. Przyczyną niezadziałania RCD może być niewłaściwie dobrana wartość znamionowego prądu różnicowego I n, uszkodzenie wyłącznika różnicowoprądowego bądź błąd w instalacji. Uwaga: Prądy upływowe różnicowe w badanym obwodzie, istniejące przed pomiarem prądu zadziałania, dodając się do prądu wymuszanego przez miernik mogą zafałszować wynik pomiaru. 5.6 Pomiar parametrów pętli zwarcia. Przyrząd potrafi określić parametry pętli zwarcia mierząc rezystancję pomiędzy przewodem fazy L i przewodem neutralnym N lub ochronnym PE. Pomiar rezystancji pętli zwarcia R S jest dokonywany poprzez wymuszenie przepływu ustalonego prądu i pomiar spowodowanej tym zmiany napięcia. Wartość prądu zwarcia I K jest wyznaczana na podstawie zmierzonej rezystancji R S i nominalnego napięcia sieci. W celu zmierzenia rezystancji pętli zwarcia i spodziewanego prądu zwarciowego należy: połączyć przyrząd z instalacją elektryczną według Rys.7a lub 7b, w zależności od pętli zwarcia, którą chcemy zmierzyć: L-PE czy L-N wybrać przełącznikiem obrotowym 8 funkcję R S,I K; na polu dodatkowym 17 wyświetlacza wyświetlana jest bieżąca wartość napięcia pomiędzy zaciskami L i PE uruchomić pomiar przyciskiem 7 20 Sonel S.A.

21 Uwaga: Jeżeli w instalacji jest zamontowany wyłącznik różnicowoprądowy należy go zbocznikować na czas pomiaru parametrów pętli zwarcia L-PE. Po wykonaniu pomiaru na wyświetlaczu ukaże się wartość rezystancji pętli zwarcia. Przycisk 12 umożliwia przełączenie wyświetlania na spodziewany prąd zwarciowy i odwrotnie. Spodziewany prąd zwarciowy jest wyliczany według wzoru: U I = n K RS gdzie U n = 230V jest napięciem nominalnym badanej sieci, a R S jest zmierzoną rezystancją. W związku z tym w sieciach o napięciu znamionowym innym niż 230V należy przy odczycie prądu zwarciowego uwzględnić odpowiednią poprawkę. UWAGA! Przy pomiarach pętli zwarcia w obwodzie L-N jeden przewód pomiarowy należy dołączyć do gniazda L lub N przyrządu a drugi do gniazda PE! Należy używać wyłącznie oryginalnych przewodów pomiarowych o długości 1,2m. Uwaga: Przyrząd posiada możliwość zmiany napięcia U n na 220V, co pozwoli na poprawny pomiar prądu zwarciowego bez konieczności korekcji. Zainteresowanych prosimy o kontakt z dystrybutorem. 5.7 Pomiar napięć przemiennych Włączenie funkcji woltomierza następuje po ustawieniu przełącznika obrotowego 8 w położeniu U L-N. Miernik mierzy napięcie występujące między zaciskami pomiarowymi L i N (układ pomiarowy z Rys.6). 5.8 Szybkie sprawdzenie poprawności wykonania połączeń przewodu ochronnego Przy pomocy przyrządu MRP-200 można sprawdzać czy napięcie pomiędzy elektrodą dotykową 5, a przewodem ochronnym PE dołączonym do gniazda 3 przekracza 50V. Pomiar realizuje się w układzie pomiarowym z Rys.5 po przełączeniu przełącznika obrotowego 8 w pozycję. Wynik można odczytać z wyświetlacza po dotknięciu elektrody dotykowej 5 : napięcie jest mniejsze od około 50V: przyrząd wyświetla 0 (podłączenie poprawne), w przeciwnym wypadku przyrząd wyświetla symbol 31 PE (błąd w instalacji). Sonel S.A. 21

22 6 Pamięć wyników pomiarów Przyrząd został wyposażony w pamięć wyników pomiarów oraz interfejs pozwalający na przesyłanie zebranych danych do komputera. 6.1 Wpis wyniku pomiaru do pamięci Wpis do pamięci możliwy jest jedynie po uzyskaniu wyniku pomiaru. Może być zapisany pojedynczy wynik pomiaru U B lub R E (jeżeli zapis wykonano po pierwszej fazie cyklu pomiarowego) albo para wyników U B,t A lub R E,I A (jeżeli zapis wykonano po drugiej fazie cyklu pomiarowego). Nie można wpisać do pamięci wyników pomiarów z wykorzystaniem elektrody dotykowej oraz napięcia U L-N. Aby wpisać wynik pomiaru do pamięci należy: wykonać pomiar nacisnąć klawisz wpisu do pamięci 13 przyrząd zostanie wprowadzony w tryb wpisu do pamięci. Na polu dodatkowym 17 wyświetlacza pojawi się numer aktualnej komórki pamięci. Jeżeli jest ona niewykorzystana na głównym polu odczytowym wyświetlacza pojawi się symbol 36 (dwie kropki). W przeciwnym razie zostanie wyświetlona wartość głównego składnika wpisanego w niej wyniku. Drugi składnik (jeżeli istnieje) można obejrzeć naciskając przycisk 14. Jeżeli ważne jest odczytanie wartości i kształtu prądu, przy jakim został wykonany pomiar należy nacisnąć i przytrzymać przycisk wyboru kształtu prądu 9 ESC. Parametry prądu ukażą się na wyświetlaczu na polach im przeznaczonych (17 i 19) zamiast numeru komórki pamięci i pozostaną na wyświetlaczu jedynie w czasie naciskania wymienionego klawisza wybrać żądaną komórkę pamięci klawiszami 11 i 12 wpisać wynik do pamięci ponownie naciskając klawisz wpisu do pamięci 13, przyrząd potwierdzi wpis czasowo zapalając na wyświetlaczu symbol 35. W przypadku rezygnacji z wpisu ostatniego pomiaru należy nacisnąć klawisz 10 przyrząd powróci do wyświetlania ostatniego wyniku pomiaru i wyjdzie z trybu wpisywania do pamięci. Można też zmienić położenie przełącznika obrotowego 8, co również spowoduje wyjście z trybu wpisywania do pamięci, ale i utratę wyniku ostatniego pomiaru. Wpisanie wyniku pomiaru do pamięci automatycznie zwiększa numer bieżącej komórki o jeden oraz powoduje opuszczenie trybu wpisu do pamięci i powrót do wyświetlania ostatniego wyniku pomiaru. 6.2 Przeglądanie pamięci Przyrząd udostępnia użytkownikowi tryb przeglądania pamięci. Jest on dostępny po ustawieniu przełącznika obrotowego 8 w pozycji MEM. Aby przeglądać pamięć można korzystać z klawiszy 11 i 12. Na dodatkowym polu odczytowym wyświetlacza 17 wyświetlany jest numer komórki pamięci. Drugi składnik (jeżeli istnieje) można obejrzeć naciskając przycisk 14. Aby odczytać kształt i wartość prądu pomiarowego (w przypadku tych pomiarów gdzie są one istotne) należy nacisnąć i przytrzymać przycisk wyboru kształtu prądu 9 ESC. 22 Sonel S.A.

23 6.3 Kasowanie pamięci Kasowanie pamięci dostępne jest jedynie w trybie przeglądania pamięci. Aby skasować pamięć należy: włączyć tryb przeglądania pamięci przełączając przełącznik obrotowy 8 w pozycję MEM wybrać za pomocą klawiszy 11 i 12 komórkę pamięci o numerze 000 wcisnąć klawisz wpisu do pamięci 13, na wyświetlaczu pojawi się symbol 34 ponownie wcisnąć klawisz wpisu do pamięci 13 ; aby zrezygnować z kasowania wcisnąć klawisz wyboru kształtu prądu 9 powrót do trybu przeglądania pamięci ESC, co spowoduje Uwaga: Kasowanie pamięci powoduje nieodwracalną utratę zapamiętanych wyników pomiarów. Kasowanie pamięci trwa ok. 1 minuty. 6.4 Przesyłanie wyników pomiarów z pamięci do komputera Pakiet wyposażenia do współpracy z komputerem Do współpracy miernika z komputerem niezbędny jest pakiet wyposażenia dodatkowego: przewód do transmisji szeregowej i odpowiednie oprogramowanie. Jeżeli pakiet ten nie został zakupiony wraz z miernikiem, to można go nabyć u producenta lub autoryzowanego dystrybutora. Posiadany pakiet można wykorzystać do współpracy z wieloma przyrządami produkcji SONEL S.A. wyposażonymi w łącze RS232. Szczegółowe informacje o oprogramowaniu dostępne są u producenta i dystrybutorów Połączenie miernika z komputerem Podłączyć przewód interfejsu Opto-RS do portu szeregowego (RS-232) komputera i do miernika, wsuwając jego wtyk w gniazda pomiarowe przyrządu tak, aby charakterystyczne karby znajdowały się na górze wtyku. Uruchomić program. Włączyć tryb transmisji danych włączając przyrząd klawiszem 6 jednocześnie trzymając wciśnięty klawisz 13, do czasu aż na wyświetlaczu pojawi się napis 37. Miernik pozostaje w trybie transmisji danych aż do wyłączenia zasilania. Wykonywać polecenia programu. Sonel S.A. 23

24 7 Rozwiązywanie problemów 7.1 Warunki wykonania pomiaru i uzyskania poprawnych wyników Dla rozpoczęcia sekwencji pomiarowej niezbędne jest spełnienie kilku warunków. Miernik automatycznie blokuje możliwość rozpoczęcia każdego pomiaru (nie dotyczy to jedynie pomiaru w pozycji U L-N przełącznika obrotowego) w przypadku niespełnienia któregokolwiek warunku. Sytuacja Wyświetlane symbole Uwagi Napięcie między przewodem Migający symbol 23 fazowym a przewodem ochronnym ma wartość spoza zakresu V. Napięcie między przewodem Symbol 31 neutralnym, a przewodem ochronnym jest za duże. Niepodłączony zacisk PE miernika Przekroczony został zakres Symbol 26 pomiarowy. Przekroczona bezpieczna wartość napięcia dotykowego Symbol 32 Następuje automatyczne przerwanie pomiaru. Baterie są rozładowane Migający symbol 27 Wykonywanie pomiarów jest możliwe, jednakże należy się liczyć z dodatkowymi błędami. Baterie są całkowicie rozładowane Zabezpieczenie termiczne blokuje pomiar. Migający symbol 29 Symbol 28 Symbol 30 Wyświetlany przy próbie rozpoczęcia dowolnego pomiaru przyciskiem 7. Możliwy jest jedynie pomiar napięcia U L-N. Wyświetlany po naciśnięciu przycisku 7. Należy zaczekać na ostygnięcie przyrządu. 7.2 Zanim oddasz miernik do serwisu Uzyskanie nieoczekiwanych wyników pomiarów nie musi oznaczać uszkodzenie przyrządu. Prosimy o zapoznanie się z poniższą tabelą i o kontakt z serwisem być może okaże się, że miernik nie jest uszkodzony, a wykwalifikowany personel pomoże rozwiać wątpliwości. Usuwanie uszkodzeń miernika powinno być przeprowadzane tylko w placówkach upoważnionych przez producenta. W tabeli zamieszczonej poniżej opisano zalecane postępowanie w nie- 24 Sonel S.A.

25 których sytuacjach występujących podczas użytkowania miernika. OBJAW PRZYCZYNA POSTĘPOWANIE Zużyte baterie Wymienić baterie na nowe, jeśli po wymianie sytuacja nie ulega zmianie, oddać miernik do serwisu Miernik nie załącza się przyciskiem ON/OFF Miernik wyświetla napis 29 Błędy pomiaru po przeniesieniu miernika z oto- Brak aklimatyzacji czenia zimnego do ciepłego o dużej wilgotności Uszkodzenie przewodu Ułamanie lub wyrwanie pomiarowego przy bananku lub sondzie przewodu z końcówki ostrzowej Przy pomiarze napięcia Za duży nastawiony I n dotykowego lub rezystancji uziemienia następuje wyzwolenie RCD (RCD wyzwala już przy 40% nastawionego I n) Nie wykonywać pomiarów do czasu ogrzania miernika do temperatury otoczenia (ok. 30 minut) Wymienić przewód na nowy Ustawić właściwy I n Przy teście zadziałania wyłącznika nie następuje wyzwolenie Symbol mruga, mimo że napięcie między przewodem fazowym a przewodem ochronnym mieści się we właściwym zakresie Duże różnice pomiędzy wynikami powtarzanych kilkakrotnie pomiarów czasu zadziałania tego samego RCD Wykonanie pomiaru t A lub I A jest niemożliwe Stosunkowo duże prądy upływu instalacji Błąd w instalacji Za mały nastawiony I n Niewłaściwy ustawiony kształt prądu Uszkodzony RCD Błąd w instalacji Przepalony bezpiecznik Wstępne podmagnesowanie rdzenia transformatora wewnątrz RCD Napięcie dotykowe, które powstanie przy pomiarze t A lub I A, może Zastosować się do wskazówek zawartych w punkcie 5.1 Zweryfikować poprawność połączeń przewodów N i PE Ustawić właściwy I n Ustawić właściwy kształt prądu Sprawdzić RCD przyciskiem TEST; ewentualnie wymienić RCD Sprawdzić poprawność połączeń przewodów N i PE Oddać miernik do serwisu Zjawisko normalne dla niektórych wyłączników różnicowoprądowych o działaniu bezpośrednim, spróbować wykonywać kolejne pomiary przy przeciwnych polaryzacjach prądu różnicowego. Skontrolować połączenia w przewodzie ochronnym Sonel S.A. 25

26 OBJAW PRZYCZYNA POSTĘPOWANIE przekroczyć wartość napięcia bezpiecznego pomiar jest automatycznie blokowany Zweryfikować poprawność doboru RCD ze względu na znamionowy prąd różnicowy Niestabilny wynik pomiaru U B lub R E, tzn. wyniki kolejnych pomiarów przeprowadzanych w tym samym punkcie instalacji dość istotnie się od siebie różnią Napis 31 nie pojawia Za duży nastawiony I n Znaczne prądy upływowe charakteryzujące się dużą zmiennością Elektroda dotykowa nie funkcjonuje poprawnie lub uszkodzone obwody wejściowe miernika się, mimo że napięcie pomiędzy elektrodą dotykową a zaciskiem PE przekracza próg zadziałania detektora (ok. 50V) Przełącznik obrotowy nie jest właściwie ustawiony Nastawić właściwy I n Zastosować się do wskazówek zawartych w punkcie 5.1 Oddać miernik do serwisu; posługiwanie się niesprawnym miernikiem jest niedopuszczalne Ustawić przełącznik na polu oznaczonym symbolem 26 Sonel S.A.

27 8 Wymiana baterii Mierniki MRP-200 są zasilane dwiema bateriami alkalicznymi R6 (rozmiar AA). Używanie baterii innych niż alkaliczne może być źródłem dodatkowych błędów. OSTRZEŻENIE: Pozostawienie przewodów w gniazdach podczas wymiany baterii może spowodować porażenie niebezpiecznym napięciem. UWAGA! W przypadku wylania się baterii wewnątrz pojemnika należy oddać miernik do serwisu. Aby wymienić baterie należy: 1. Wyjąć przewody z gniazd pomiarowych i wyłączyć miernik. 2. Zdjąć pokrywę baterii w dolnej części obudowy: włożyć w otwór wąski wkrętak, lekko nacisnąć i wysunąć pokrywę w kierunku zaznaczonym strzałką. 3. Wyjąć pojemnik z bateriami. Uwaga: W obudowie starszego typu nie ma wyodrębnionego pojemnika na baterie. 4. Rozłączyć dwie części pojemnika jak pokazano na Rys Wyjąć rozładowane baterie. 6. Włożyć nowe baterie do pojemnika. OSTRZEŻENIE: Przestrzegać prawidłowego umieszczenia baterii (biegunowość) zgodnie z rysunkiem na pojemniku. 7. Zamknąć pojemnik i włożyć go do miernika. 8. Wsunąć zdjętą pokrywę. Sonel S.A. 27

28 Rys.8. Otwieranie pojemnika baterii w przyrządach MRP Czyszczenie i konserwacja Obudowę miernika można czyścić miękką, wilgotną flanelą używając ogólnie dostępnych detergentów. Nie należy używać żadnych rozpuszczalników, ani środków czyszczących, które mogłyby porysować obudowę (proszki, pasty itp.). Układ elektroniczny miernika nie wymaga konserwacji. 10 Magazynowanie Przy przechowywaniu przyrządu należy przestrzegać poniższych zaleceń: odłączyć od miernika wszystkie przewody upewnić się, że miernik i akcesoria są suche, przy dłuższym okresie przechowywania należy wyjąć baterie przechowywać zgodnie z normą PN-85/T-06500/08; dopuszcza się temperatury przechowywania podane w danych technicznych 11 Rozbiórka i utylizacja Zużyty sprzęt elektryczny i elektroniczny należy gromadzić selektywnie, tj. nie umieszczać z odpadami innego rodzaju. Zużyty sprzęt elektroniczny należy przekazać do punktu zbiórki zgodnie z Ustawą o zużytym sprzęcie elektrycznym i elektronicznym. Przed przekazaniem sprzętu do punktu zbiórki nie należy samodzielnie demontować żadnych części z tego sprzętu. Należy przestrzegać lokalnych przepisów dotyczących wyrzucania opakowań, zużytych baterii i akumulatorów. 28 Sonel S.A.

29 12 ZAŁĄCZNIKI 12.1 Dane techniczne skrót m.w. w oznaczeniu błędu podstawowego oznacza mierzoną wartość Rezystancja wejściowa pomiędzy zaciskami L i N kω pomiędzy zaciskami L i PE... 1 MΩ pomiędzy zaciskami N i PE... 1 MΩ Pomiar napięć przemiennych (U L-N) Zakres Rozdzielczość Błąd podstawowy V 1 V ±1% m.w. ± 2 cyfry Pomiar napięcia dotykowego odniesionego do nominalnego prądu różnicowego (U B) Zakres pomiarowy wg IEC 61557: V Wybrany prąd nominalny wyłącznika Zakres wyświetlania Rozdzielczość Prąd pomiarowy 10 ma 4 ma 30 ma 12 ma 100 ma ,0 V 0,1 V 40 ma 300 ma 120 ma 500 ma 200 ma Błąd podstawowy % m.w. ± 5 cyfr 0...4% m.w. ± 5 cyfr Pomiar napięcia dotykowego w stosunku do ziemi odniesienia (U B) Zakres pomiarowy wg IEC 61557: V Zakres wyświetlania Rozdzielczość Błąd podstawowy ,0 V 0,1 V % m.w. ± 5 cyfr Test wyłączania RCD i pomiar czasu zadziałania (t A) Zakres pomiarowy wg IEC 61557: 0ms... do górnej wyświetlanej wartości Typ Nastawa Zakres Błąd Rozdzielczość wyłącznika krotności wyświetlania podstawowy 1 I n ms Ogólnego 2 I n ms typu ± 2% m.w. 1 ms ±1 cyfra Selektywny 5 I n ms dokładność zadawania prądu różnicowego: % 5 I n ms 1 I n ms 2 I n ms Wartość skuteczna wymuszanego prądu upływu przy pomiarze czasu wyzwalania wyłącznika RCD Nastawa krotności I n Sonel S.A. 29

30 Pomiar rezystancji uziemienia (R E) Wybrany prąd nominalny wyłącznika Zakres pomiarowy Rozdzielczość 10 ma 0,01 kω...5,00 kω 30 ma 0,01 kω...1,66 kω 0,01 kω Prąd pomiarowy 4 ma 12 ma 100 ma 1 Ω Ω 40 ma 300 ma 1 Ω Ω 1 Ω 120 ma 500 ma 1 Ω Ω 200 ma Błąd podstawowy %m.w. ±5 cyfr %m.w. ±3 cyfry %m.w. ±4 cyfry %m.w. ±3 cyfry Pomiar rezystancji pętli zwarcia (R S) Zakres pomiarowy wg IEC ,1Ω...1,99kΩ Zakres wyświetlania Rozdzielczość Błąd podstawowy 0,00...9,99Ω 0,01 Ω ± 5 % m.w. ±0,2Ω 10,0...99,9Ω 0,1 Ω ± 5 % m.w. ±0,3Ω Ω 1 Ω ± 5 % m.w. ±2Ω 1,00...1,99kΩ 0,01 kω ± 2 % m.w. ±0,02kΩ Wskazanie prądu zwarciowego (I K) Zakres pomiarowy wg IEC , A Zakres Rozdzielczość Błąd podstawowy wyświetlania 0,22...9,99 A 0,01 A 10,0...99,9 A 0,1 A A 1 A 1,00...9,99 ka 0,01 ka 10,0...23,0 ka 0,1 ka Obliczany na podstawie błędu dla pętli zwarcia Pomiar prądu zadziałania RCD dla prądu różnicowego sinusoidalnie przemiennego (I A) Zakres pomiarowy wg IEC 61557:... (0,3...1,0)I n Wybrany prąd nominalny wyłącznika Zakres pomiarowy 10 ma 3,3 ma...10,0ma 30 ma 9,0 ma...30,0 ma 100 ma 33 ma ma 300 ma 90 ma ma 500 ma 150 ma ma Prąd pomiarowy Błąd podstawowy 0,3 x I n...1,0 x I n ± 5 % I n możliwe rozpoczęcie pomiaru od dodatniej lub ujemnej połówki wymuszanego prądu upływu czas przepływu prądu pomiarowego... max ms 30 Sonel S.A.

31 Pomiar prądu zadziałania RCD dla prądu różnicowego pulsującego jednokierunkowego i prądu różnicowego pulsującego jednokierunkowego z podkładem 6mA prądu stałego (I A) Wybrany prąd nominalny wyłącznika Zakres pomiarowy Prąd pomiarowy Błąd podstawowy 10 ma 4,0 ma...20,0ma 0,4 x I n...2,0 x I n ± 8 % I n 30 ma 12,0 ma...42,0 ma 100 ma 40 ma ma 0,4 x I n...1,4 x I n ± 7 % I n 300 ma 120 ma ma możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu czas przepływu prądu pomiarowego... max ms Pomiar prądu zadziałania RCD dla prądu różnicowego stałego (I A) Wybrany prąd Zakres Prąd pomiarowy Błąd podstawowy nominalny wyłącznika pomiarowy 10 ma 4,0 ma...20,0ma 30 ma 12,0 ma...60,0 ma 100 ma 40 ma ma 0,4 x I n...2,0 x I n ± 8 % I n 300 ma 120 ma ma możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu czas przepływu prądu pomiarowego... max ms Pozostałe dane techniczne a) rodzaj izolacji... podwójna, zgodnie z PN-EN i IEC b) kategoria pomiarowa... III 300V wg PN-EN c) stopień ochrony obudowy wg PN-EN IP40 d) zakres napięć, przy których wykonywane są pomiary RCD i pętli zwarcia v e) częstotliwość nominalna sieci...50hz f) zasilanie miernika...dwa ogniwa R6 (rozmiar AA), zalecane alkaliczne g) wymiary x 67 x 35 mm h) masa miernika... ok. 450 g i) temperatura pracy C j) temperatura przechowywania C k) temperatura odniesienia ± 2 C l) czas do samowyłączenia...2 minuty m) ilość pomiarów RCD lub pętli (dla baterii Panasonic POWERMAX 3)......>5000 (2 pomiary/minutę) n) liczba komórek pamięci wyników pomiarów o) standard interfejsu...rs-232c p) wyświetlacz...ciekłokrystaliczny, 3 cyfry o wysokości 14mm q) przyrząd spełnia wymagania EMC wg norm PN-EN :2006 i PN-EN :2006 r) standard jakości...opracowanie, projekt i produkcja zgodnie z ISO 9001 s) przyrząd spełnia wymagania normy IEC Wyposażenie standardowe W skład standardowego kompletu dostarczanego przez producenta wchodzą: miernik MRP-200 WMPLMRP200 komplet przewodów pomiarowych: przewód 1,2m czerwony zakończony wtykami bananowymi WAPRZ1X2REBB Sonel S.A. 31

32 przewód 1,2m żółty zakończony wtykami bananowymi WAPRZ1X2YEBB przewód 1,2m czarny zakończony wtykami bananowymi WAPRZ1X2BLBB sonda ostrzowa z gniazdem bananowym czerwona WASONREOGB1 sonda ostrzowa z gniazdem bananowym żółta WASONYEOGB1 adapter z wtykiem UNI-SCHUKO WAADAUNI1 krokodylek czarny K01 WAKROBL20K01 futerał M1 na miernik i jego wyposażenie WAFUTM1 instrukcja obsługi karta gwarancyjna certyfikat kalibracji 2 baterie R Wyposażenie dodatkowe Dodatkowo u producenta i dystrybutorów można zakupić następujące elementy nie wchodzące w skład wyposażenia dostarczanego standardowego: przewód do transmisji szeregowej Opto-RS WAPRZOPTORS adapter USB/RS232 WAADAUSBRS232 adapter AGT-16 do gniazd trójfazowych WAADAAGT16 adapter AGT-32 do gniazd trójfazowych WAADAAGT32 adapter AGT-63 do gniazd trójfazowych WAADAAGT63 adapter TWR-1 do testowania wyłączników RCD sonda pomiarowa 30cm do wbijania w grunt (pomiar rzeczywistego napięcia dotykowego U B) WASONG30 przewód 25m czerwony na szpuli (pomiar rzeczywistego napięcia dotykowego U B) WAPRZ025REBBSZ program SONEL Pomiary Elektryczne wspomagający wykonanie pełnej dokumentacji z pomiarów WAPROSONPE3 program do tworzenia szkiców, schematów instalacji elektrycznych SONEL Schematic WAPROSCHEM program do tworzenia kalkulacji pomiarów SONEL PE Kalkulacje WAPROKALK świadectwo wzorcowania LSWPLMRP200 Uwaga Programy obsługiwane są przez systemy Windows XP (Service Pack 2), Windows Vista, Windows Producent Producentem przyrządu prowadzącym serwis gwarancyjny i pogwarancyjny jest: SONEL S. A. ul. Wokulskiego Świdnica tel. (0-74) (Dział Handlowy) (0-74) (Serwis) fax (0-74) dh@sonel.pl internet: 32 Sonel S.A.

33 Uwaga: Do prowadzenia napraw serwisowych upoważniony jest jedynie producent Usługi laboratoryjne Laboratorium pomiarowe firmy SONEL S.A. oferuje sprawdzenia następujących przyrządów związanych z pomiarami wielkości elektrycznych: - wydanie świadectwa wzorcowania dla mierników do pomiaru rezystancji izolacji, - wydanie świadectwa wzorcowania dla mierników do pomiaru rezystancji uziemień, - wydanie świadectwa wzorcowania dla mierników do pomiaru pętli zwarcia, - wydanie świadectwa wzorcowania dla mierników do pomiaru parametrów wyłączników różnicowoprądowych, - wydanie świadectwa wzorcowania dla mierników do pomiaru małych rezystancji, - wydanie świadectwa wzorcowania dla mierników wielofunkcyjnych obejmujących funkcjonalnie w/w przyrządy, - wydanie świadectwa wzorcowania dla woltomierzy i amperomierzy itp. Świadectwo wzorcowania jest dokumentem potwierdzającym zgodność parametrów zadeklarowanych przez producenta badanego przyrządu odniesione do wzorca państwowego, z określeniem niepewności pomiaru. Zgodnie z normą PN-ISO , zał. A Wymagania dotyczące zapewnienia jakości wyposażenia pomiarowego. System potwierdzania metrologicznego wyposażenia pomiarowego firma SONEL S.A. zaleca dla produkowanych przez siebie przyrządów stosowanie okresowej kontroli metrologicznej, z terminem co 13 miesięcy. Uwaga: W przypadku przyrządów wykorzystywanych do badań związanych z ochroną przeciwporażeniową, osoba wykonująca pomiary powinna posiadać całkowitą pewność, co do sprawności używanego przyrządu. Pomiary wykonane niesprawnym miernikiem mogą przyczynić się do błędnej oceny skuteczności ochrony zdrowia, a nawet życia ludzkiego. Sonel S.A. 33
