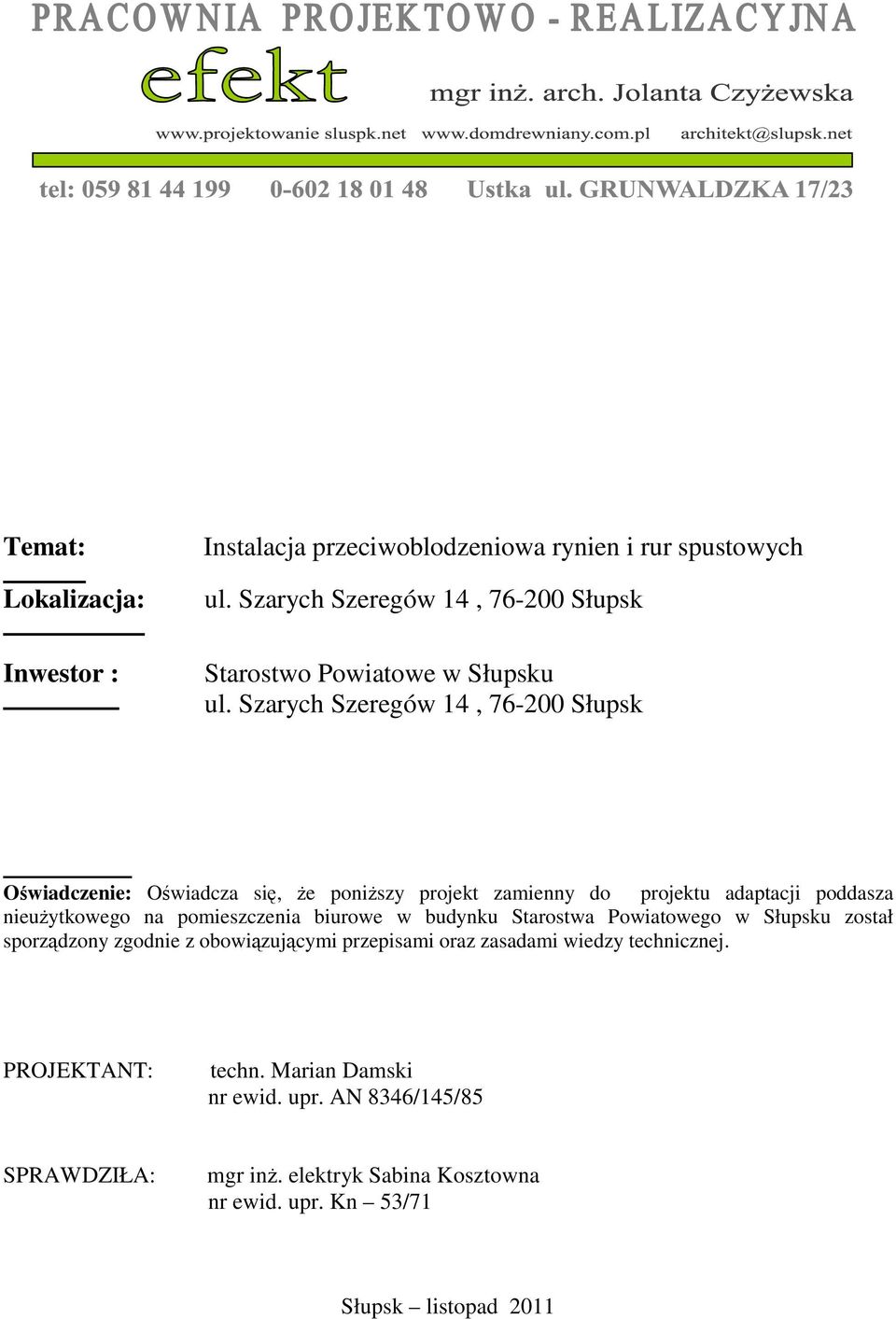

1 Temat: Lokalizacja: Inwestor : Instalacja przeciwoblodzeniowa rynien i rur spustowych ul. Szarych Szeregów 14, Słupsk Starostwo Powiatowe w Słupsku ul. Szarych Szeregów 14, Słupsk Oświadczenie: Oświadcza się, Ŝe poniŝszy projekt zamienny do projektu adaptacji poddasza nieuŝytkowego na pomieszczenia biurowe w budynku Starostwa Powiatowego w Słupsku został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTANT: techn. Marian Damski nr ewid. upr. AN 8346/145/85 SPRAWDZIŁA: mgr inŝ. elektryk Sabina Kosztowna nr ewid. upr. Kn 53/71 Słupsk listopad 2011

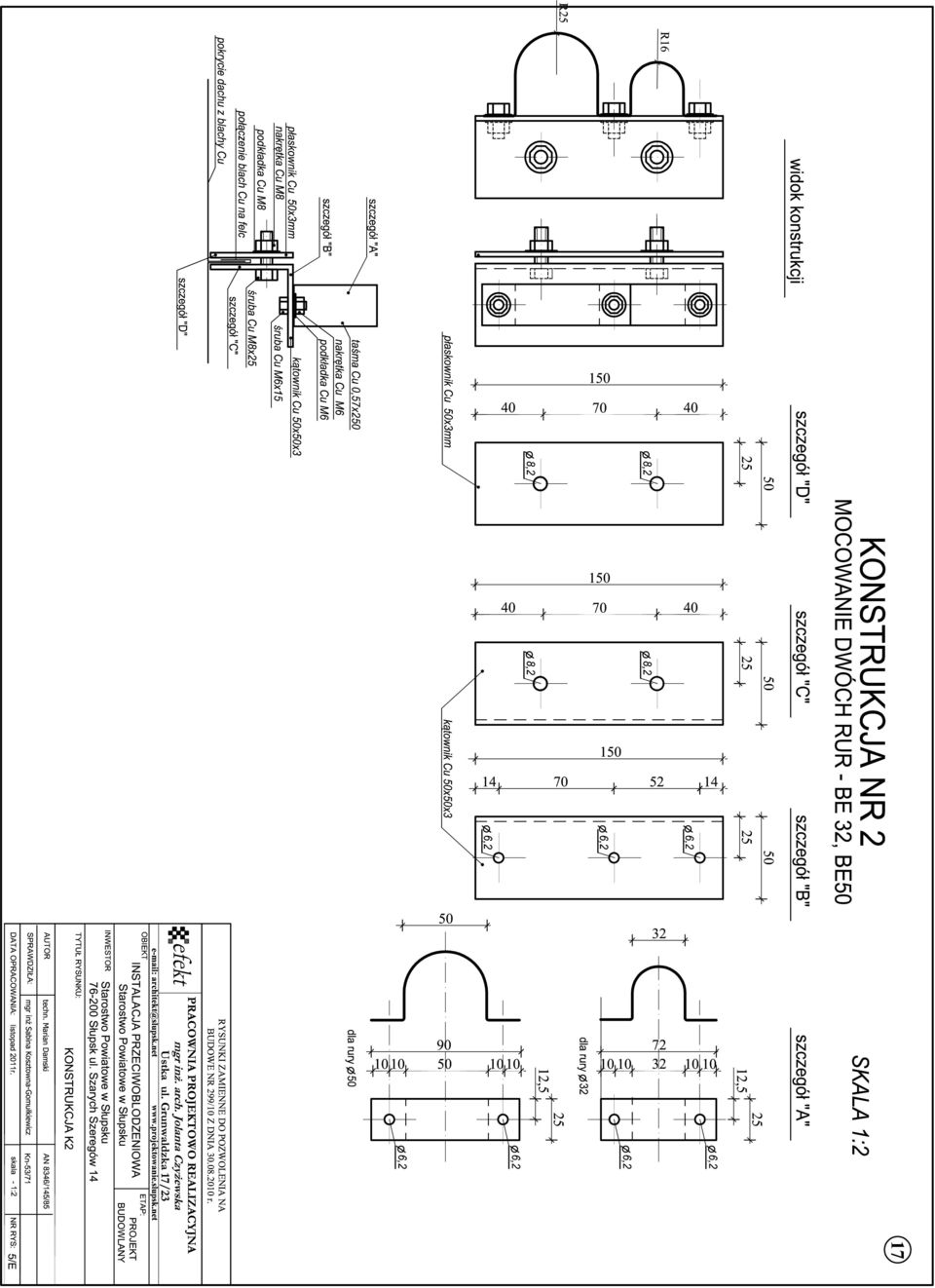

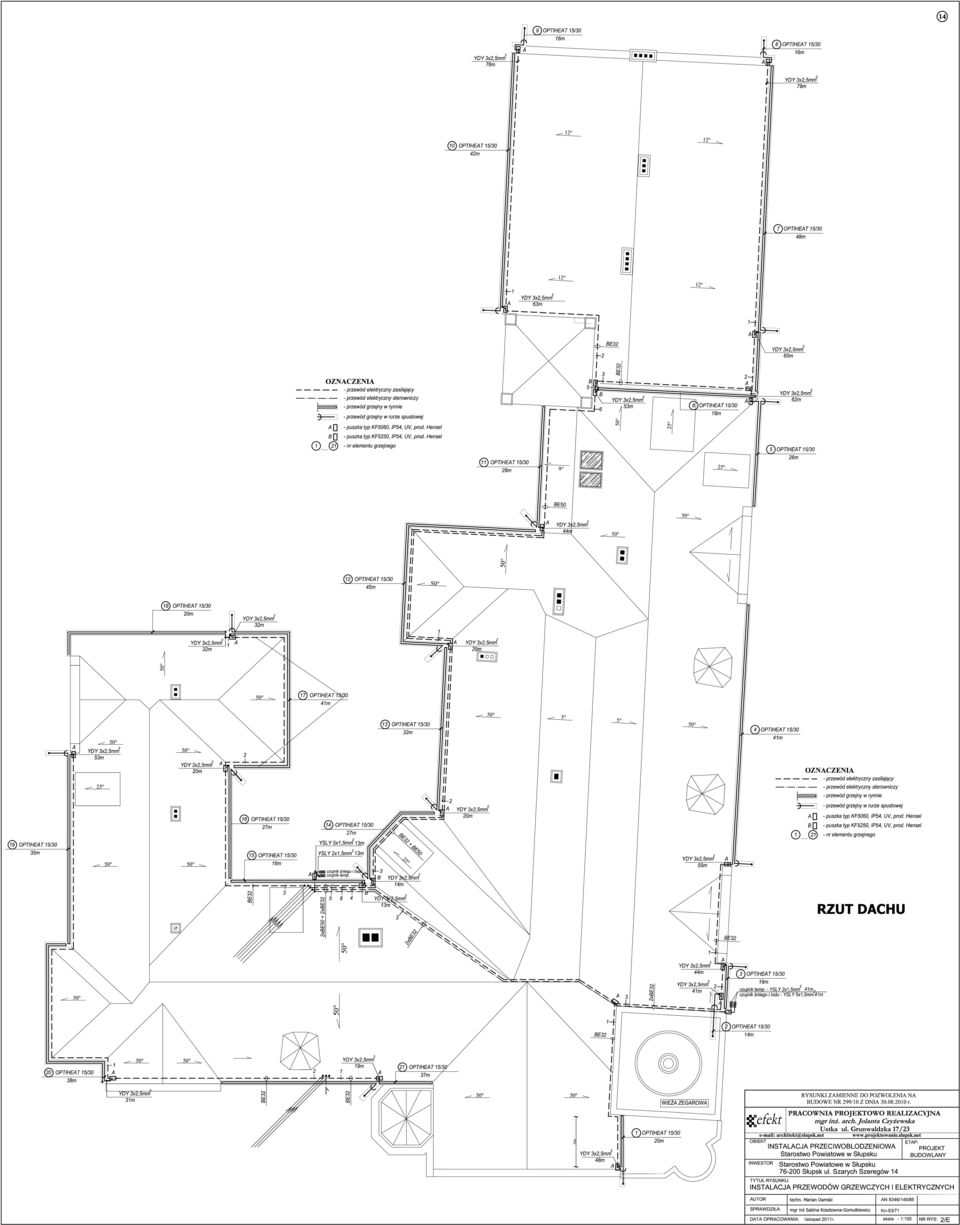

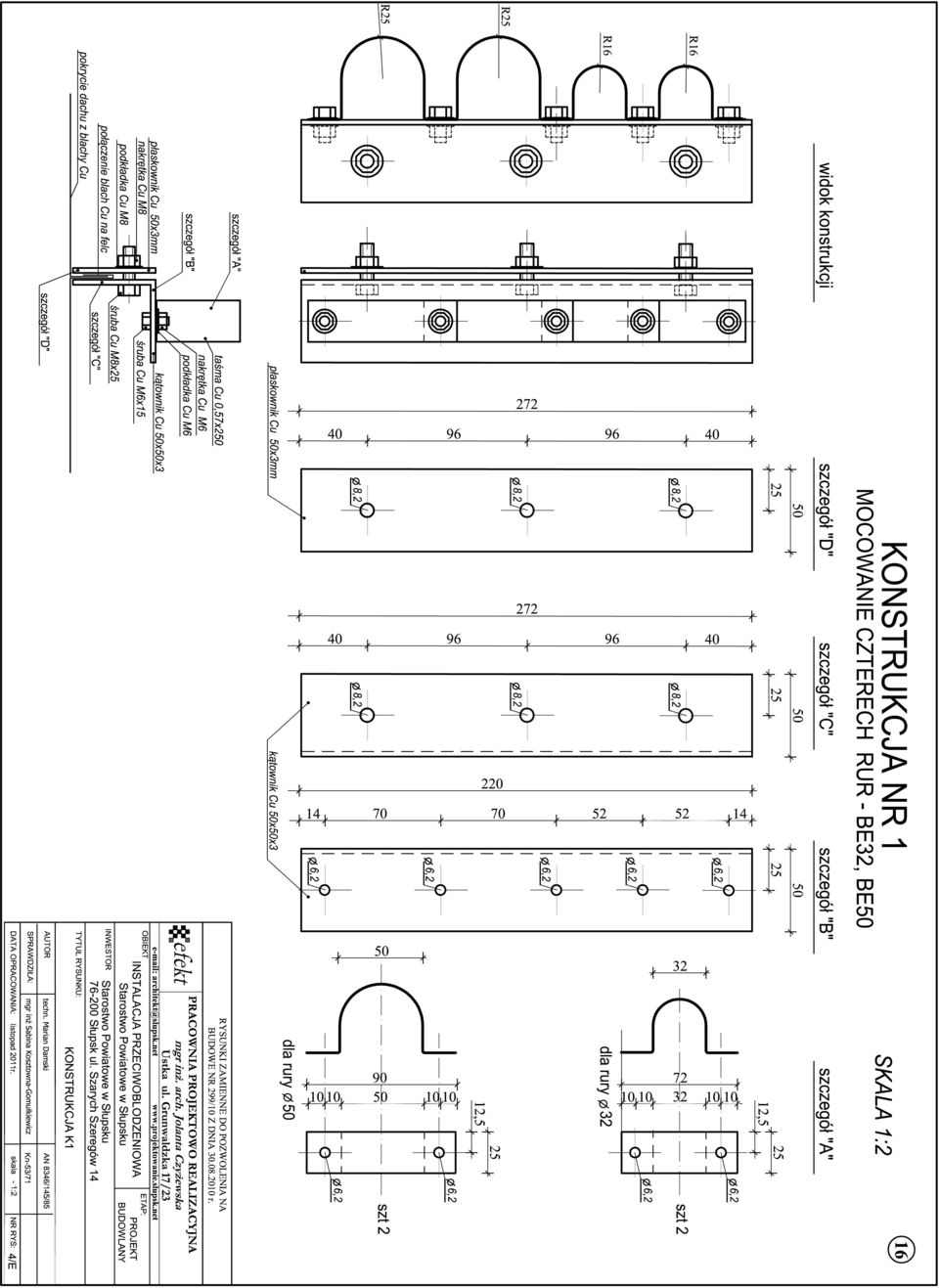

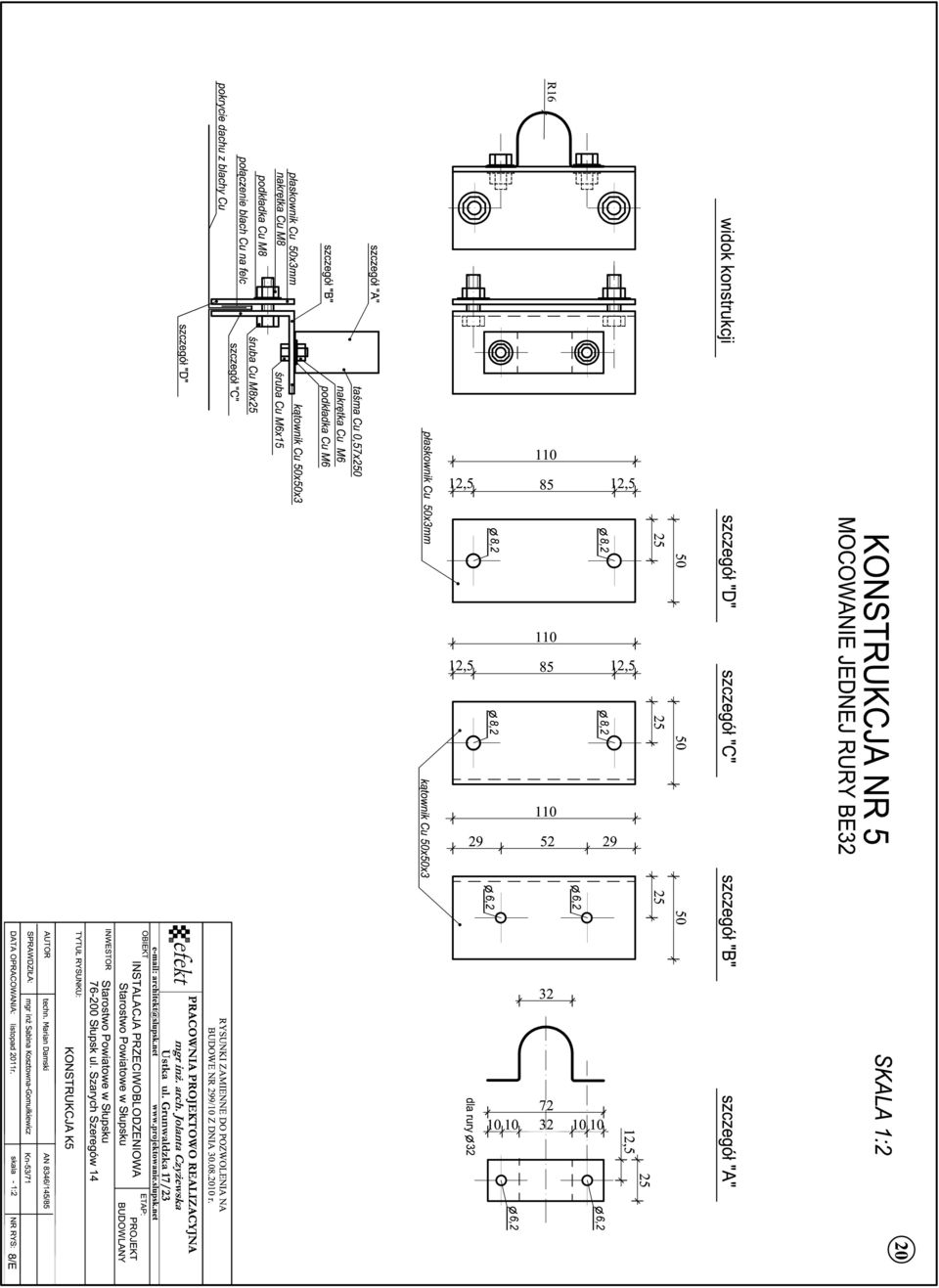

2 -2- SPIS ZAWARTOŚCI 1. Strona tytułowa; str Spis zawartości; str Zaświadczenia o przynaleŝność do POIIB członków zespołu projektowego str Uprawnienia budowlane członków zespołu projektowego str. 4, 5 5. Opis techniczny; str Obliczenia techniczne str Zestawienie podstawowych materiałów str BIOZ str. 11, Rysunki szt. 8. 1/E Lokalizacja tablicy rozdzielczej T - rzut strychu str. 13 2/E Instalacje grzewcza i elektryczna -rzut dachu str. 14 3/E Schemat tablicy T str. 15 4/E Konstrukcja mocowania rur K1 str. 16 5/E Konstrukcja mocowania rur K2 str. 17 6/E Konstrukcja mocowania rur K3 str. 18 7/E Konstrukcja mocowania rur K4 str. 19 8/E Konstrukcja mocowania rur K5 str. 20.

3 -3-

4 -4-

5 -5-

6 -6- OPIS TECHNICZNY 1. Podstawa opracowania - zlecenie inwestora - rzut dachu inwentaryzacja budowlana - wizja lokalna i inwentaryzacja instalacji elektrycznych - katalogi produktów ENSTO - obowiązujące normy i przepisy elektryczne 2. Zakres opracowania - stan istniejący - zasilanie w energię elektryczną, tablica rozdzielcza i wewnętrzna linia zasilająca - instalacja przeciwoblodzeniowa rynien i rur spustowych - instalacja przeciwprzepięciowa - instalacja ochrony od poraŝeń. 3. Stan istniejący W piwnicy budynku Starostwa znajduje się główna tablica rozdzielcza. Z głównej tablicy rozdzielczej wyprowadzona jest linia zasilająca przewodami 5xLY 16 mm 2 do tablicy rozdzielczej na II piętrze (zasilanie Sali konferencyjnej). Pomiar rozliczeniowy energii elektrycznej wspólny dla całego obiektu. Istniejące stare instalacje elektryczne wykonane są w układzie TN-C, nowe instalacje w układzie TN-S. Rozdział przewodu PEN na ochronny PE i neutralny N dla nowych instalacji wykonany jest na rozdzielnicach. 4. Stan projektowany 4.1. Zasilanie i rozdział energii elektrycznej Dla zasilania instalacji przeciwoblodzeniowej zaprojektowano na strychu tablicę rozdzielczą T. Tablicę T zasilić przewodem YDY 5x10 mm 2 wyprowadzonym z istniejącej tablicy rozdzielczej na II piętrze (sala konferencyjna). Na istn. tablicy zainstalować rozłącznik bezpiecznikowy R303 z wkładkami bezpiecznikowymi 40A. Rozłącznik zasilić sprzed wyłącznika głównego istniejącej tablicy. Dane energetyczne projektowanych instalacji Moc zainstalowana P i = 18,2kW Moc szczytowa P s = 18,2 kw Współczynnik jednoczesności j = 1 Prąd maksymalny I max = 26,3A Współczynnik mocy cosφ = 1 Ochrona od poraŝeń: samoczynne wyłączanie zasilania, układ TN-S. Tablicę T zaprojektowano natynkową typu XL160, 4x24 prod. Legrand. Tablicę T naleŝy zainstalować na ścianie na strychu w pobliŝu wejścia do wentylatorowi.

7 -7- Na tablicy TR zainstalowane będą: - wyłącznik główny - ochronniki przeciwprzepięciowe - zabezpieczenia obwodów odbiorczych - sterowniki - układy sterowania WyposaŜenie w aparaturę wykonać zgodnie ze schematem zasilania Opisać przeznaczenie poszczególnych pól, na drzwiach wewnętrznych umieścić schemat tablicy 4.2. Instalacja przeciwoblodzeniowa Instalację zaprojektowano w oparciu o Elektryczne Systemy Przeciwoblodzeniowe prod. ENSTO POL Sp. z o.o. Do ogrzewania rynien i rur spustowych dobrano przewód samoregulujący typ OPTIHEAT 15/30. W rynnach przewód naleŝy ułoŝyć dwa przewody w rurach spustowych jeden. Kable grzejne w rynnach naleŝy układać na typowych uchwytach UUR1. Do przewodów grzejnych naleŝy doprowadzić przewody zasilające YDY 3x2,5 mm 2. Połączenie przewodów grzewczych z zasilającymi wykonać za pośrednictwem zestawów EFPLP1. W skład zestawu wchodzi równieŝ zakończenie przewodu grzewczego. Miejsca połączeń umieścić w puszkach instalowanych na rurach ochronnych BE. Do regulacji systemów przeciwoblodzeniowych zaprojektowano dwa sterowniki ECO900. Jeden dla strony północnej, drugi dla południowej. Do sterownika naleŝy podłączyć czujnik temperatury i czujnik śniegu i lodu. Zasilanie czujników temperatury wykonać przewodami YSLY 2x1,5 mm 2, czujników śniegu i lodu przewodami YSLY 5x1,5 mm 2. Czujniki obecności śniegu i lodu naleŝy zainstalować w rynnie pomiędzy kablami grzewczymi. Czujniki temperatury naleŝy zainstalować na brzegu rynny lub elewacji w miejscu nie naraŝonym na bezpośrednie działanie promieni słonecznych. Załączenie ogrzewania następuje gdy czujniki wykryją jednocześnie niską temperaturę i wilgoć w rynnach. Przewody zasilające i sterownicze naleŝy układać w rurach ochronnych - na strychu na konstrukcjach więźby dachowej na uchwytach, na dachu na specjalnych wspornikach montowanych na felcu (łączenie blach). Dobrano rury ochronne typ BE produkcji AROT odporne na działania promieni UV. Z uwagi na pokrycie dachu blachą miedzianą wsporniki zaprojektowano miedziane. W zaleŝności od ilości i przekroju rur zaprojektowano róŝne konstrukcje wsporników przedstawione na rys. 4/E do 8/E Ochrona przeciwprzepięciowa Na tablicy T zaprojektowano ochronniki klasy C typ V25/C/4 prod. OBO BATTERMANN Instalacje ochrony od poraŝeń. Instalacje zaprojektowano w układzie TN-S, dodatkowa ochrona od poraŝeń samoczynne wyłączenie zasilania.

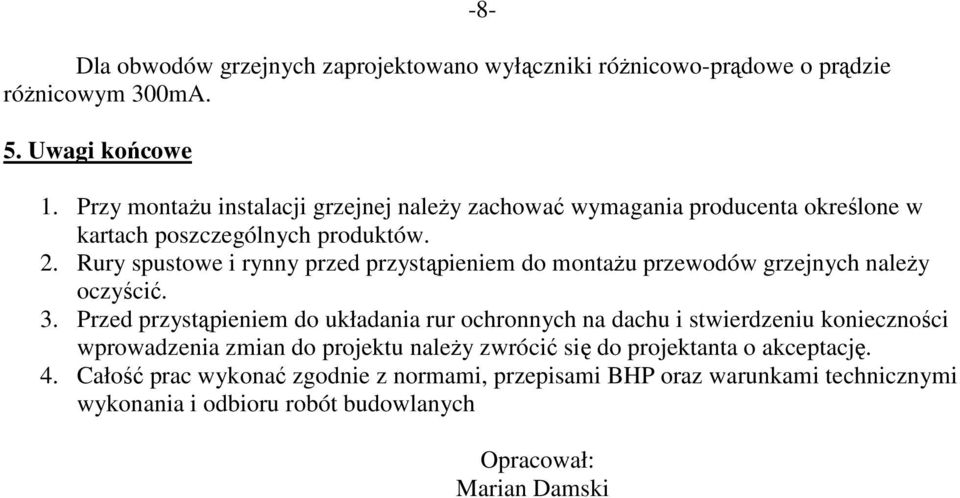

8 Dla obwodów grzejnych zaprojektowano wyłączniki róŝnicowo-prądowe o prądzie róŝnicowym 300mA. 5. Uwagi końcowe Przy montaŝu instalacji grzejnej naleŝy zachować wymagania producenta określone w kartach poszczególnych produktów. 2. Rury spustowe i rynny przed przystąpieniem do montaŝu przewodów grzejnych naleŝy oczyścić. 3. Przed przystąpieniem do układania rur ochronnych na dachu i stwierdzeniu konieczności wprowadzenia zmian do projektu naleŝy zwrócić się do projektanta o akceptację. 4. Całość prac wykonać zgodnie z normami, przepisami BHP oraz warunkami technicznymi wykonania i odbioru robót budowlanych Opracował: Marian Damski

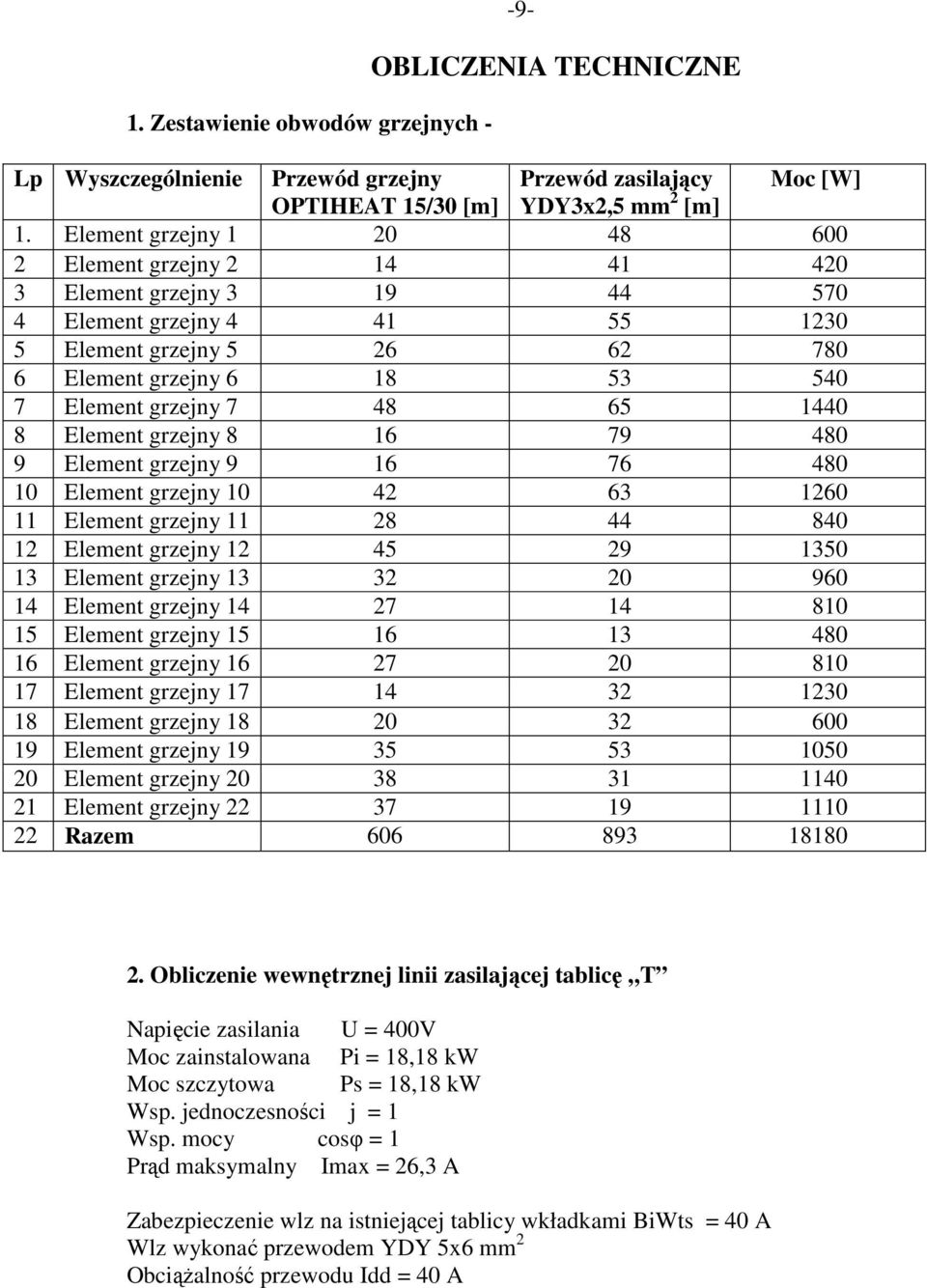

9 1. Zestawienie obwodów grzejnych OBLICZENIA TECHNICZNE Lp Wyszczególnienie Przewód grzejny Przewód zasilający Moc [W] OPTIHEAT 15/30 [m] YDY3x2,5 mm 2 [m] 1. Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Element grzejny Razem Obliczenie wewnętrznej linii zasilającej tablicę T Napięcie zasilania U = 400V Moc zainstalowana Pi = 18,18 kw Moc szczytowa Ps = 18,18 kw Wsp. jednoczesności j = 1 Wsp. mocy cosφ = 1 Prąd maksymalny Imax = 26,3 A Zabezpieczenie wlz na istniejącej tablicy wkładkami BiWts = 40 A Wlz wykonać przewodem YDY 5x6 mm 2 ObciąŜalność przewodu Idd = 40 A

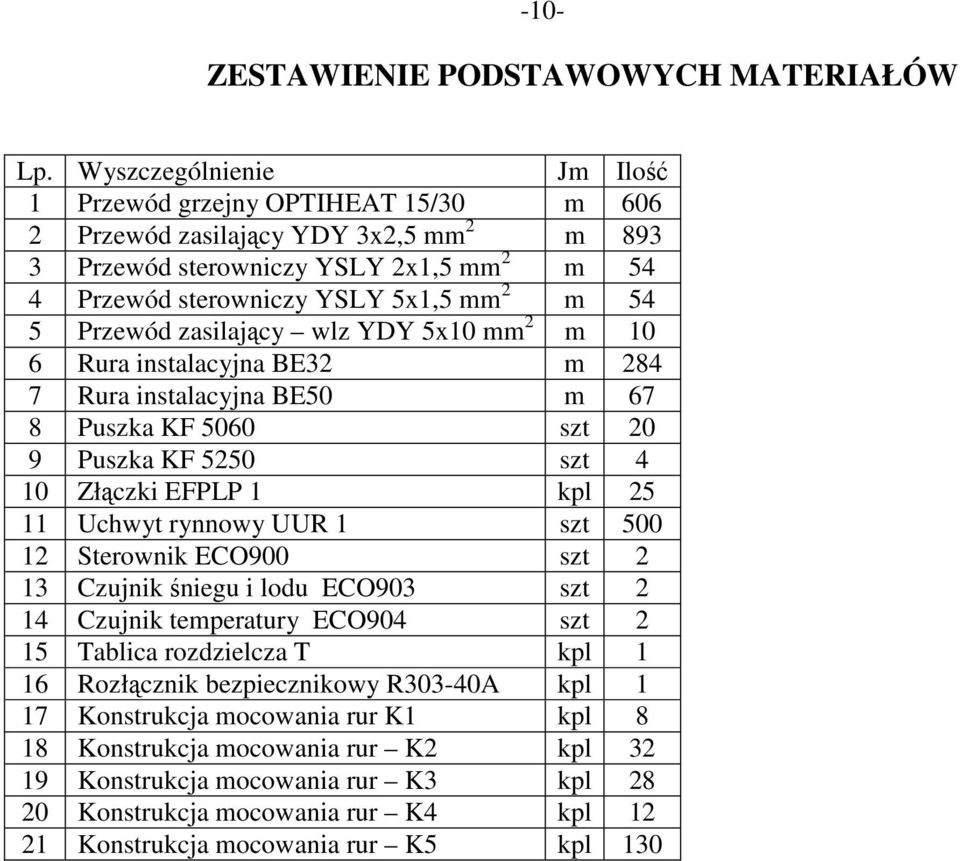

10 -10- ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp. Wyszczególnienie Jm Ilość 1 Przewód grzejny OPTIHEAT 15/30 m Przewód zasilający YDY 3x2,5 mm 2 m Przewód sterowniczy YSLY 2x1,5 mm 2 m 54 4 Przewód sterowniczy YSLY 5x1,5 mm 2 m 54 5 Przewód zasilający wlz YDY 5x10 mm 2 m 10 6 Rura instalacyjna BE32 m Rura instalacyjna BE50 m 67 8 Puszka KF 5060 szt 20 9 Puszka KF 5250 szt 4 10 Złączki EFPLP 1 kpl Uchwyt rynnowy UUR 1 szt Sterownik ECO900 szt 2 13 Czujnik śniegu i lodu ECO903 szt 2 14 Czujnik temperatury ECO904 szt 2 15 Tablica rozdzielcza T kpl 1 16 Rozłącznik bezpiecznikowy R303-40A kpl 1 17 Konstrukcja mocowania rur K1 kpl 8 18 Konstrukcja mocowania rur K2 kpl Konstrukcja mocowania rur K3 kpl Konstrukcja mocowania rur K4 kpl Konstrukcja mocowania rur K5 kpl 130

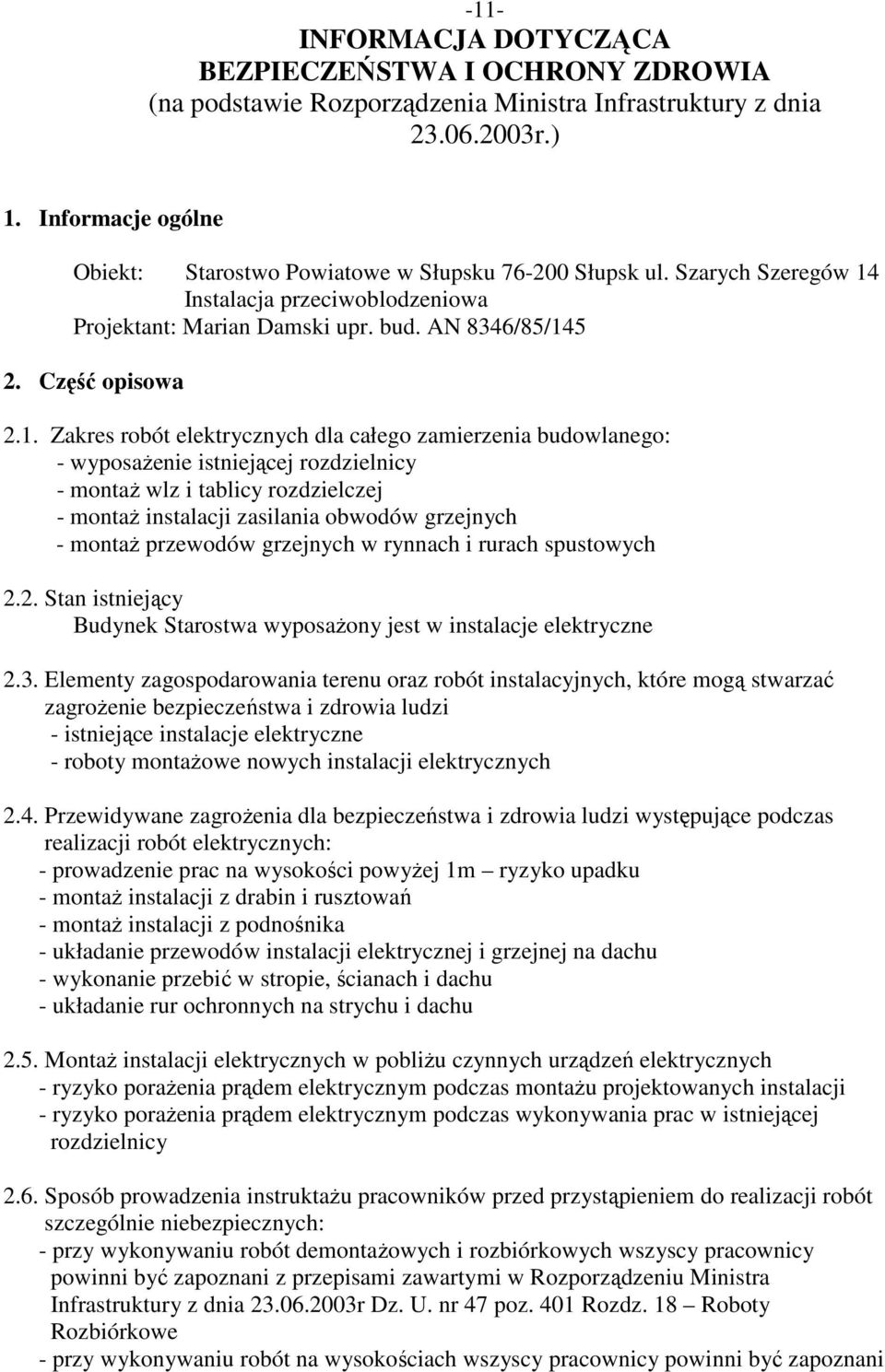

11 -11- INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie Rozporządzenia Ministra Infrastruktury z dnia r.) 1. Informacje ogólne Obiekt: Starostwo Powiatowe w Słupsku Słupsk ul. Szarych Szeregów 14 Instalacja przeciwoblodzeniowa Projektant: Marian Damski upr. bud. AN 8346/85/ Część opisowa 2.1. Zakres robót elektrycznych dla całego zamierzenia budowlanego: - wyposaŝenie istniejącej rozdzielnicy - montaŝ wlz i tablicy rozdzielczej - montaŝ instalacji zasilania obwodów grzejnych - montaŝ przewodów grzejnych w rynnach i rurach spustowych 2.2. Stan istniejący Budynek Starostwa wyposaŝony jest w instalacje elektryczne 2.3. Elementy zagospodarowania terenu oraz robót instalacyjnych, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi - istniejące instalacje elektryczne - roboty montaŝowe nowych instalacji elektrycznych 2.4. Przewidywane zagroŝenia dla bezpieczeństwa i zdrowia ludzi występujące podczas realizacji robót elektrycznych: - prowadzenie prac na wysokości powyŝej 1m ryzyko upadku - montaŝ instalacji z drabin i rusztowań - montaŝ instalacji z podnośnika - układanie przewodów instalacji elektrycznej i grzejnej na dachu - wykonanie przebić w stropie, ścianach i dachu - układanie rur ochronnych na strychu i dachu 2.5. MontaŜ instalacji elektrycznych w pobliŝu czynnych urządzeń elektrycznych - ryzyko poraŝenia prądem elektrycznym podczas montaŝu projektowanych instalacji - ryzyko poraŝenia prądem elektrycznym podczas wykonywania prac w istniejącej rozdzielnicy 2.6. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - przy wykonywaniu robót demontaŝowych i rozbiórkowych wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia r Dz. U. nr 47 poz. 401 Rozdz. 18 Roboty Rozbiórkowe - przy wykonywaniu robót na wysokościach wszyscy pracownicy powinni być zapoznani

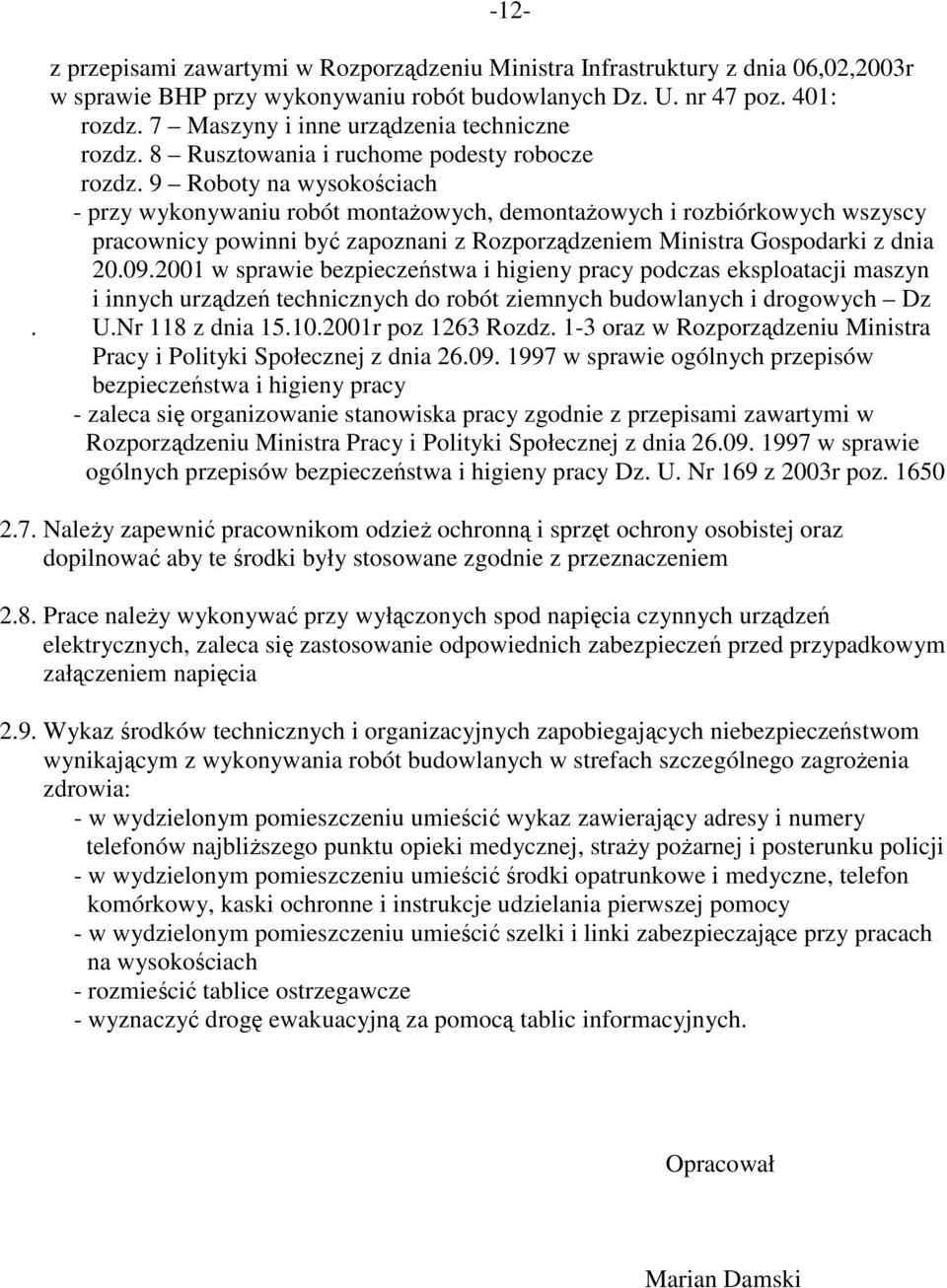

12 -12- z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 06,02,2003r w sprawie BHP przy wykonywaniu robót budowlanych Dz. U. nr 47 poz. 401: rozdz. 7 Maszyny i inne urządzenia techniczne rozdz. 8 Rusztowania i ruchome podesty robocze rozdz. 9 Roboty na wysokościach - przy wykonywaniu robót montaŝowych, demontaŝowych i rozbiórkowych wszyscy pracownicy powinni być zapoznani z Rozporządzeniem Ministra Gospodarki z dnia w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych budowlanych i drogowych Dz. U.Nr 118 z dnia r poz 1263 Rozdz. 1-3 oraz w Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy - zaleca się organizowanie stanowiska pracy zgodnie z przepisami zawartymi w Rozporządzeniu Ministra Pracy i Polityki Społecznej z dnia w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy Dz. U. Nr 169 z 2003r poz NaleŜy zapewnić pracownikom odzieŝ ochronną i sprzęt ochrony osobistej oraz dopilnować aby te środki były stosowane zgodnie z przeznaczeniem 2.8. Prace naleŝy wykonywać przy wyłączonych spod napięcia czynnych urządzeń elektrycznych, zaleca się zastosowanie odpowiednich zabezpieczeń przed przypadkowym załączeniem napięcia 2.9. Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia: - w wydzielonym pomieszczeniu umieścić wykaz zawierający adresy i numery telefonów najbliŝszego punktu opieki medycznej, straŝy poŝarnej i posterunku policji - w wydzielonym pomieszczeniu umieścić środki opatrunkowe i medyczne, telefon komórkowy, kaski ochronne i instrukcje udzielania pierwszej pomocy - w wydzielonym pomieszczeniu umieścić szelki i linki zabezpieczające przy pracach na wysokościach - rozmieścić tablice ostrzegawcze - wyznaczyć drogę ewakuacyjną za pomocą tablic informacyjnych. Opracował Marian Damski

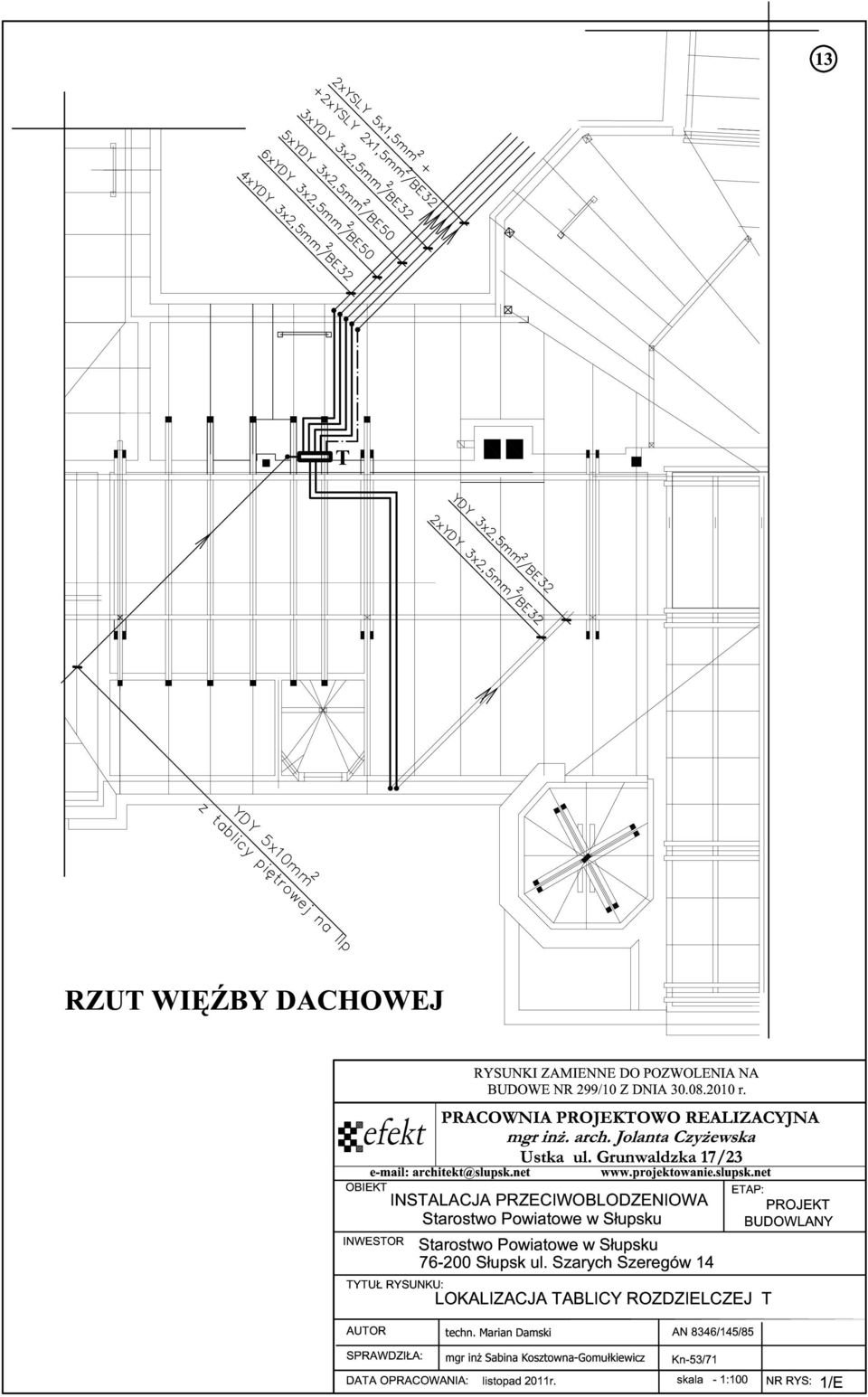

13

14

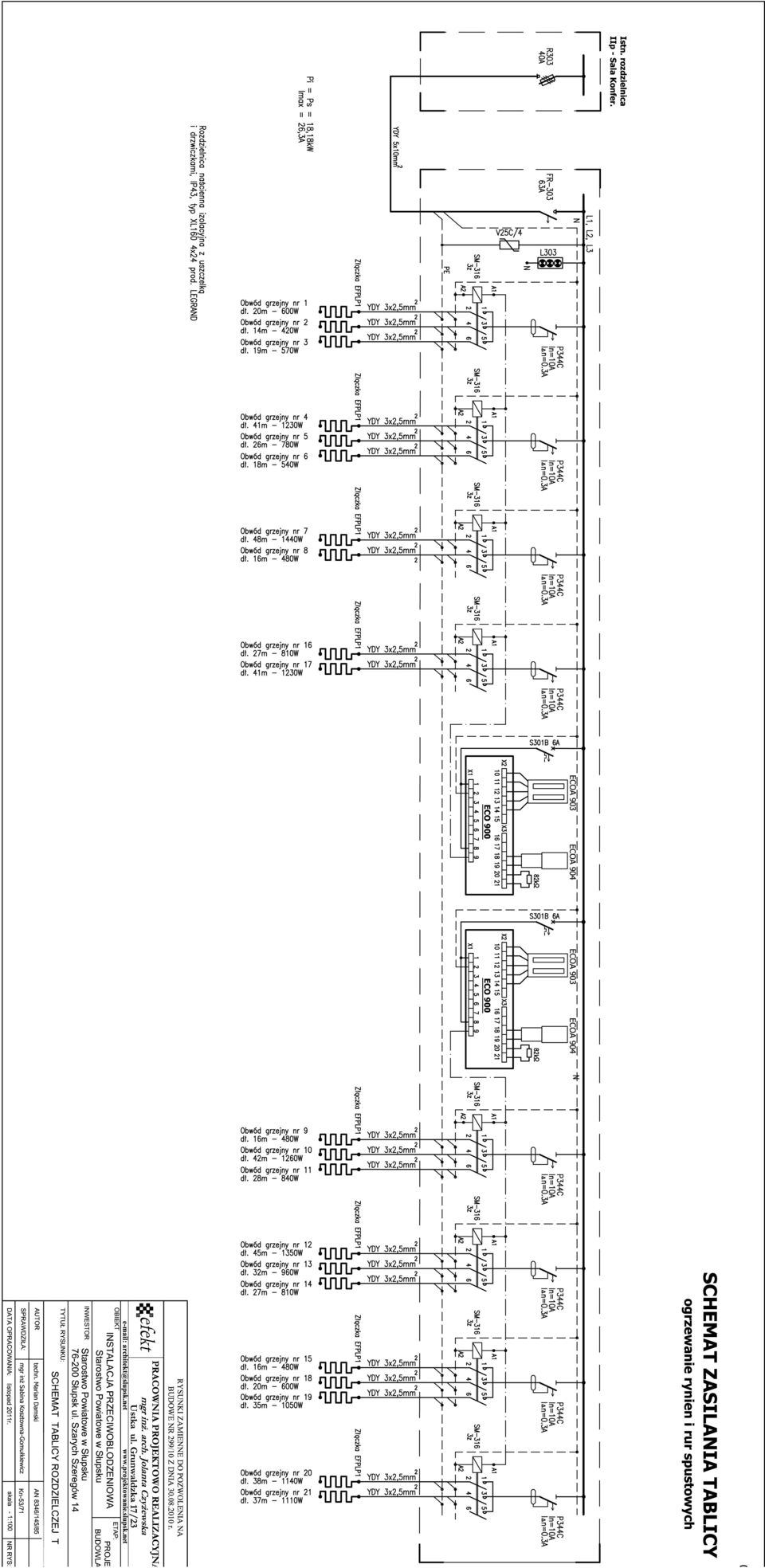

15

16

17

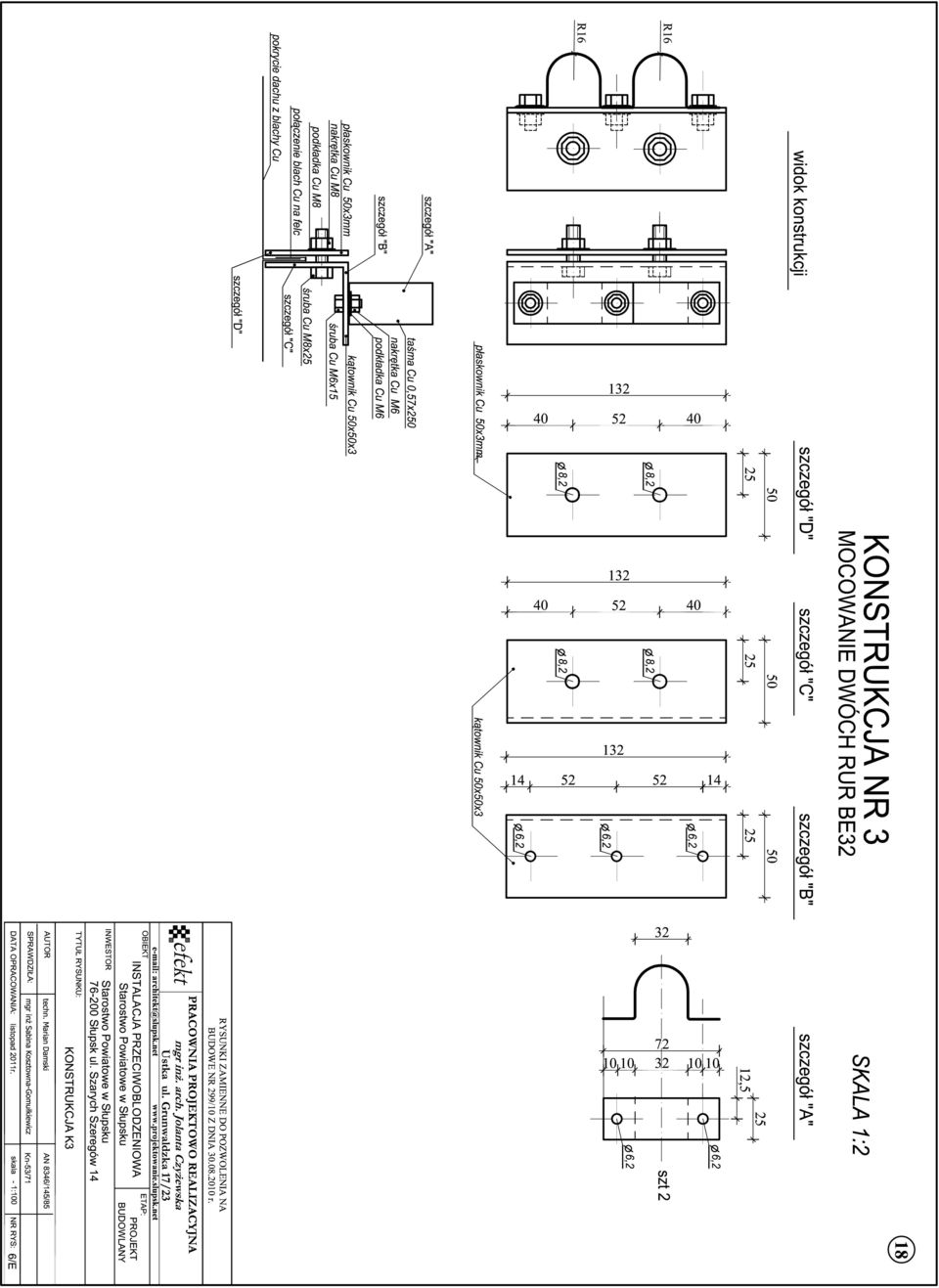

18

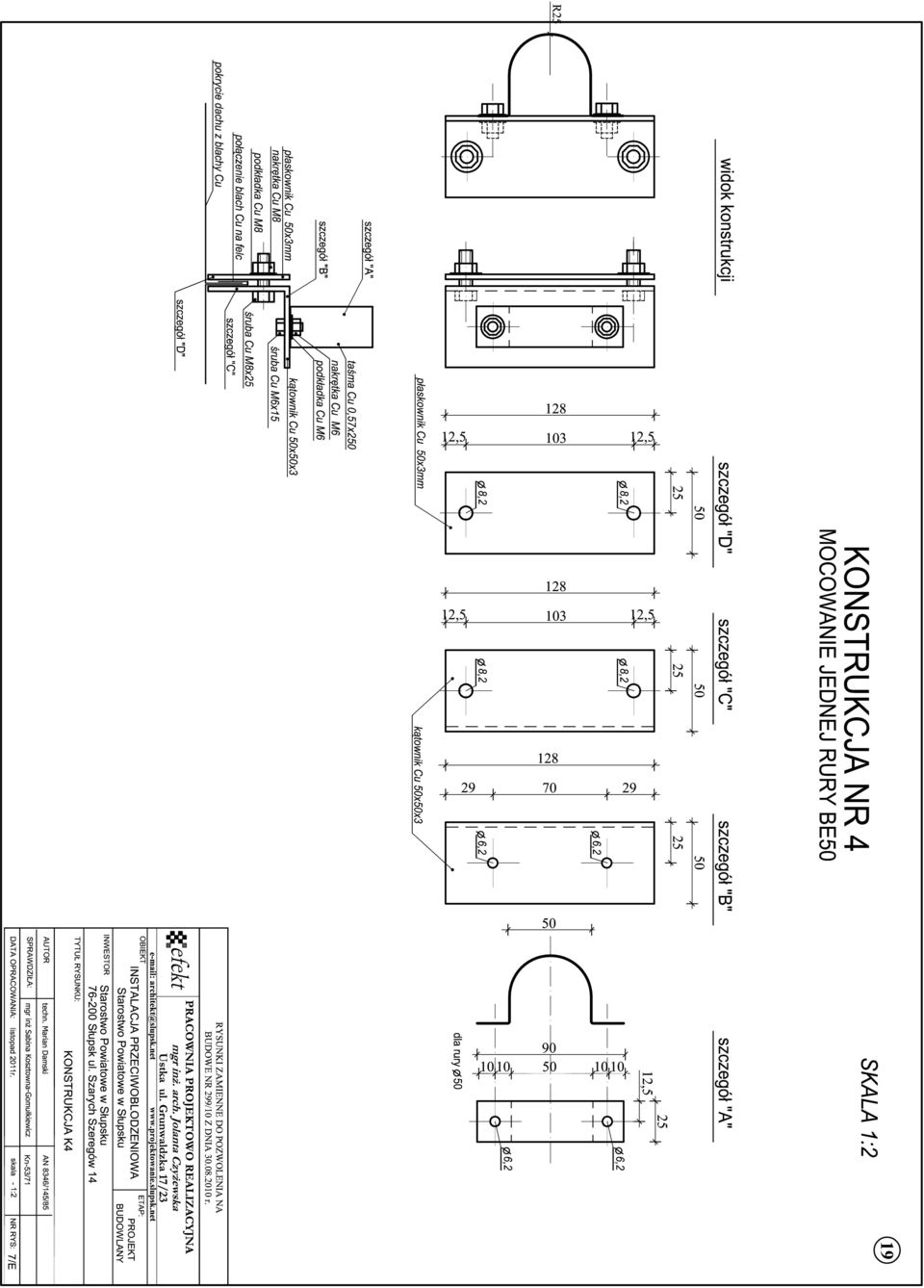

19

20

21
