1 Szczegółowy Opis Przedmiotu Zamówienia Serwisowanie i naprawa urządzeń wentylacyjno-klimatyzacyjnych na terenie PGE GiEK S.A. Oddział Elektrociepłownia Lublin Wrotków Lublin, (2015) Strona 1 z 8

2 Zawartość 1. Przedmiot zamówienia 3 2. Opis stanu istniejącego 3 3. Szczegółowy zakres prac 4 4. Wymagania dotyczące przedmiotu zamówienia Wymagania ogólne Wymagania szczegółowe Harmonogram realizacji Zamówienia 7 6. Uwagi dodatkowe 8 Strona 2 z 8

3 1. PRZEDMIOT ZAMÓWIENIA Przedmiotem zamówienia jest wykonywanie serwisu eksploatacyjnego i napraw urządzeń wentylacyjnych i klimatyzacyjnych zainstalowanych na układach i instalacjach wentylacyjnoklimatyzacyjnych na terenie EC Lublin Wrotków (z wyłączeniem napraw urządzeń objętych aktualną gwarancją udzieloną przez inny podmiot w czasie jej trwania). 2. OPIS STANU ISTNIEJĄCEGO Na terenie EC Lublin zainstalowane są następujące układy, urządzenia i instalacje wentylacyjno-klimatyzacyjne: 2.1. Centrale klimatyzacyjne SYSTEMAIR TYP DV-15, TYP DV-10, nawilżacz DRI STEEM TYP HT-30, zmiękczacz objętościowy A/Z 06 OB. Combo, schładzacz cieczy DC SPIRO 210- Z2P COOL; lokalizacja: układ wentylacyjno- klimatyzacyjny w bud. admin. A, maszynownia klimatyzacji, Dział Administracji, pomieszczenie AP Centrale klimatyzacyjne nawiewno-wywiewne VTS CLIMA TYP CV-A6L,P, CV-A3P, nawilżacz PEGO ES TYP EASYSTEAM 400ES6N, stacja uzdatniania wody BUDERUS TYP LOGASOFT4, agregaty chłodnicze COOL AS SPIRO 115 i AS SPIRO 50, klimatyzatory kasetonowe firmy LG UT24+UU24W (2szt).; lokalizacja: układ wentylacyjno-klimatyzacyjny w nastawni BGP- pomieszczenie BG202, klimatyzatornia BGP pomieszczenie BG302, 2.3. Centrala klimatyzacyjna VTS CLIMA TYP CPV-2, agregat chłodniczy COOL MINI SZ 90 R407C P; lokalizacja: układ wentylacyjno-klimatyzacyjny do laboratorium wodno-olejowego, laboratorium wodno-ściekowego,wydział Gospodarki Energetycznej i Ochrony Środowiska, pomieszczenie A103,A104, 2.4. Szafa klimatyzacyjna firmy HIROSS TYP HIFRAME 022WIW20VSOOX lokalizacja: układ wentylacyjno-klimatyzacyjny do nastawni ciepłowniczej, Wydział Wytwarzania, pomieszczenie C Centrala klimatyzacyjna VTS CLIMA TYP CV-D2P, agregat chłodniczy MC-R7-ZR81KE; lokalizacja: układ wentylacyjno-klimatyzacyjny do pompowni wody surowej nad Zalewem Zemborzyckim Klimatyzator kasetonowy split firmy LG TYP LT-B2860HL; lokalizacja: w hall u budynku administracyjnego A 2.7. Klimatyzator ścienny split firmy LG S12ACP; lokalizacja: w serwerowni II, dział IT, pomieszczenie B Klimatyzator ścienny split firmy LG S12AHP; klimatyzator ścienny split firmy LG E12SQ ; lokalizacja: w pomieszczeniu monitoringu przy nastawni kotłów wodnych, Wydział Elektryczny i Automatyki, pomieszczenie C213 Strona 3 z 8

4 2.9. Klimatyzatory split ścienne firmy LG LS126AAL, LG S24AHP ( 2szt); lokalizacja: w centrali telefonicznej, dział IT, pomieszczenie A Klimatyzatory ścienne split firmy LG S18AHP (2 szt); lokalizacja: w serwerowni, dział IT, pomieszczenie A Klimatyzatory kanałowe firmy ACSON ADB075/A4MC075 ( szt.2), centrala CVP-1L HE VTS CLIMA; lokalizacja: układ wentylacyjno-klimatyzacyjny w rozdzielni 0,4kV BFC, BFD, przetwornice częstotliwości do napędów wentylatorów, pomieszczenie UB Klimatyzator przyścienny firmy TADIRAN GFL-C150; lokalizacja: w nastawni SUW, Wydział Wytwarzania, pomieszczenie H Klimatyzator przyścienny firmy LG UV24; lokalizacja: w rozdzielni 0,4kV BFE, rozdzielnie oświetleniowe BUV 2,1, BUVA2,1, Wydział Wytwarzania, pomieszczenie H Klimatyzatory podstropowe firmy DAIKIN AHQ100AV1 + AZQS100A7W1B (szt.2); lokalizacja: w pomieszczeniu przetwornic wentylatorów spalin WSK1, WSK Klimatyzator ścienny firmy DAIKIN FTXN25LV1B + RXN25LV1B; lokalizacja: w pomieszczeniu przetwornic wentylatorów spalin WSK1, WSK Klimatyzator kasetonowy firmy MITSUBISHI SLZ-KA35VAL+SUZ-KA35VA; lokalizacja: w budynku portierni nr Agregat wody lodowej w wersji kompakt typ DC SPIRO 210 R407C + Z2P z modułem wodnym, firmy COOL, klimakonwektory YORK YFCN-HC 430, 530,630 ( szt. 64), klimakonwektory podsufitowe KK-BOB 5-3,6-3 ( szt.13). Lokalizacja : układ klimatyzacji w budynku administracyjnym A Agregat wody lodowej typ SWN 70S-R407C-Z2P, firmy COOL, klimakonwektory YORK YFCN-HC 330, 430, 530 ( szt. 23). Lokalizacja : układ klimatyzacji w budynku administracyjno- socjalnym B Centrala wentylacyjna VTS CLIMA TYP CPV-1-P. Lokalizacja: układ wentylacyjny do pomieszczeń socjalnych Składowisko Popiołu Abramowice Centrale wentylacyjne CV-A 3-L/NL-10A/6-7, CV-A2/P VTS CLIMA. Lokalizacja: układ wentylacyjny do pomieszczeń warsztatu naprawy kół bijakowych Centrala wentylacyjna FRAPOL TYP AF MINI 01.Lokalizacja: układ wentylacyjny do pomieszczenia młynków węglowych bud.admin. A Centrala wentylacyjna VTS TYP VS-21-R-H.lokalizacja: układ wentylacyjny do pomieszczeń szatniowo-socjalnych w bud.warsztatowo-magazynowym J. 3. SZCZEGÓŁOWY ZAKRES PRAC Zakres prac do realizacji w ramach zamówienia zawiera dokonywanie czynności serwisowonaprawczych układów, instalacji i urządzeń wentylacyjno-klimatyzacyjnych mających na celu utrzymywanie ich w ciągłej sprawności eksploatacyjnej poprzez: - dokonywanie okresowych przeglądów serwisowo-konserwacyjnych, tj.: - przegląd minimum: przeglądowi podlegają wszystkie urządzenia, instalacje i układy wymienione w pkt.2 z wyjątkiem klimakonwektorów YORK w ilości 100szt. wymienionych w pkt.2, ppkt.2.17 i ppkt.2.18, Strona 4 z 8

5 - przegląd maksimum: przeglądowi podlegają wszystkie urządzenia, instalacje i układy wymienione w pkt.2, - naprawę i usuwanie awarii na w/w układach i urządzeniach z wyłączeniem napraw urządzeń ( wymienionych w pkt.4.1) objętych aktualną gwarancją udzieloną przez inny podmiot w czasie jej trwania. 4. WYMAGANIA DOTYCZĄCE PRZEDMIOTU ZAMÓWIENIA 4.1. WYMAGANIA OGÓLNE Urządzenia i układy wentylacyjno-klimatyzacyjne podlegające czynnościom serwisowonaprawczym wymienione zostały w pkt.2 ( Opis Stanu Istniejącego ).Przeglądom konserwacyjnym i naprawom podlegać miałyby zarówno same urządzenia wentylacyjnoklimatyzacyjne wraz z dedykowanymi do nich układami elektrycznymi zasilająco-sterującymi ( wymienione w poszczególnych lokalizacjach) jak i całe kompletne układy wentylacyjnoklimatyzacyjne w skład których wchodzą urządzenia wentylacyjno-klimatyzacyjne, kanały wentylacyjne, urządzenia i armatura peryferyjna,rurociągi zasilające w ciepło i chłód technologiczny oraz instalacje elektryczne zasilająco-sterujące ( wymienione jako układy w poszczególnych lokalizacjach). Wszelkie przeglądy okresowe, czynności konserwacyjne, serwisowe i naprawcze mają być wykonywane zgodnie z: - wytycznymi zawartymi w DTR urządzeń, - Szczegółową Instrukcją Eksploatacji instalacji wentylacyjno-klimatyzacyjnych nr:ecl-e- 68, - warunkami i zasadami niezbędnymi do dotrzymania praw gwarancyjnych na urządzenia leżącymi po stronie użytkownika urządzenia zapisanymi w Warunkach Gwarancji Urządzenia. W gestii Wykonawcy prac serwisowych na urządzeniach objętych gwarancją jest przeprowadzenie ich przy pomocy upoważnionego przez Gwaranta urządzenia Autoryzowanego Punktu Serwisowego lub innego podmiotu akceptowalnego przez Gwaranta zgodnie z Warunkami Gwarancji Urządzenia. Urządzenia objęte gwarancją wymieniono w pkt.2: ppkt.2.2( urządzenia chłodnicze, nawilżacz, stacja uzdatniania wody), ppkt.2.3 ( urządzenia chłodnicze), ppkt.2.14, ppkt.2.15, ppkt.2.17, ppkt Wszystkie prace eksploatacyjne w zakresie obsługi serwisowej, konserwacji, remontów, montażu i kontrolno-pomiarowym na urządzeniach i instalacjach wentylacji i klimatyzacji prowadzone w pomieszczeniach lub na terenach ruchu energetycznego odbywają się w warunkach szczególnego zagrożenia i mogą być prowadzone tylko na polecenie pisemne oraz muszą być prowadzone przez pracowników Wykonawcy posiadających odpowiednie uprawnienia zgodnie z obowiązującymi przepisami na obiekcie Zamawiającego ( uprawnienia energetyczne gr. I i II, E,D w zakresie serwisowanych i naprawianych urządzeń i instalacji). Wykonawca winien posiadać niezbędną wiedzę i doświadczenie oraz dysponować potencjałem technicznym i osobami zdolnymi do wykonywania czynności serwisowych posiadającymi odpowiednie kwalifikacje i uprawnienia. Strona 5 z 8

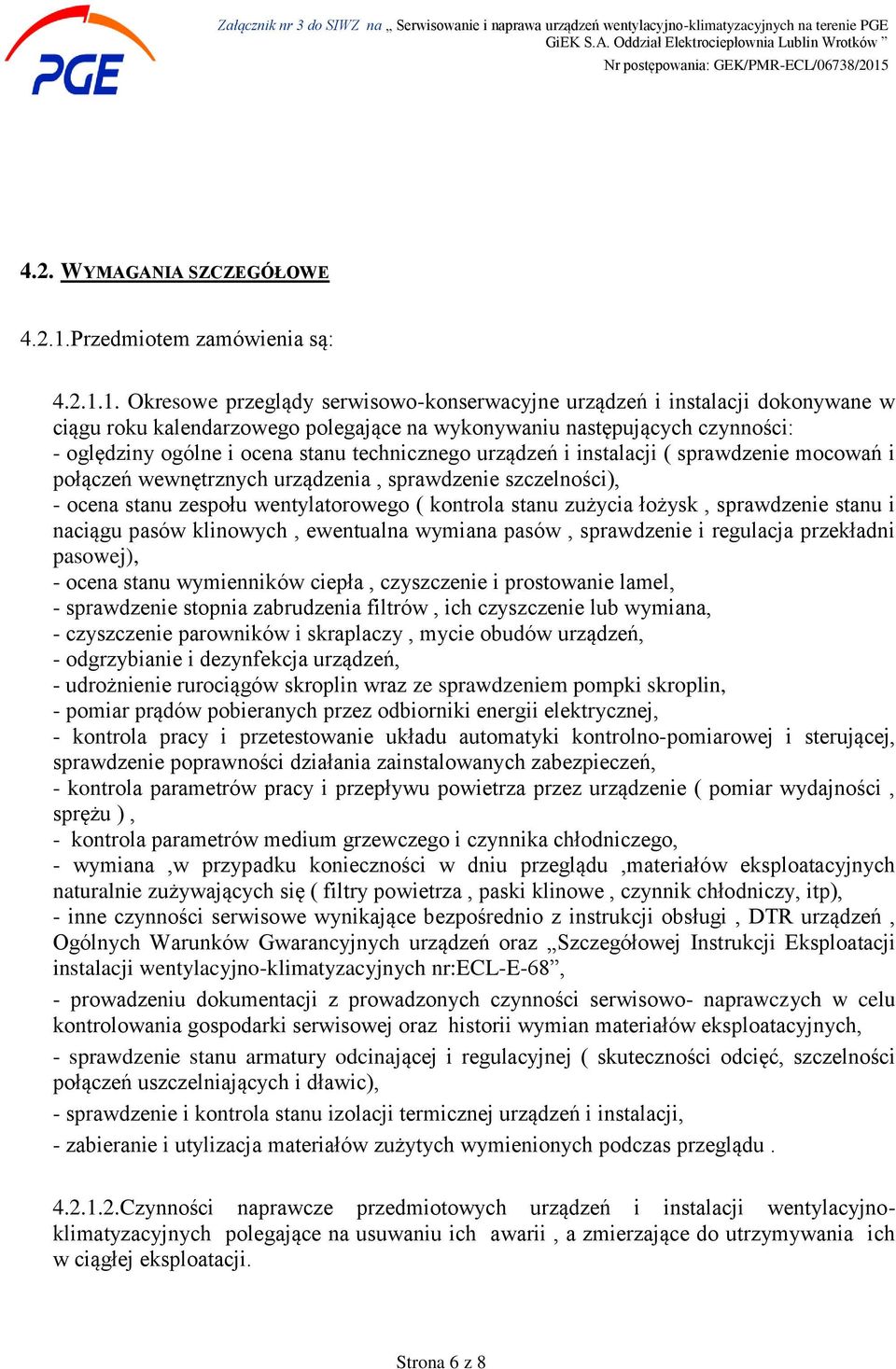

6 4.2. WYMAGANIA SZCZEGÓŁOWE Przedmiotem zamówienia są: Okresowe przeglądy serwisowo-konserwacyjne urządzeń i instalacji dokonywane w ciągu roku kalendarzowego polegające na wykonywaniu następujących czynności: - oględziny ogólne i ocena stanu technicznego urządzeń i instalacji ( sprawdzenie mocowań i połączeń wewnętrznych urządzenia, sprawdzenie szczelności), - ocena stanu zespołu wentylatorowego ( kontrola stanu zużycia łożysk, sprawdzenie stanu i naciągu pasów klinowych, ewentualna wymiana pasów, sprawdzenie i regulacja przekładni pasowej), - ocena stanu wymienników ciepła, czyszczenie i prostowanie lamel, - sprawdzenie stopnia zabrudzenia filtrów, ich czyszczenie lub wymiana, - czyszczenie parowników i skraplaczy, mycie obudów urządzeń, - odgrzybianie i dezynfekcja urządzeń, - udrożnienie rurociągów skroplin wraz ze sprawdzeniem pompki skroplin, - pomiar prądów pobieranych przez odbiorniki energii elektrycznej, - kontrola pracy i przetestowanie układu automatyki kontrolno-pomiarowej i sterującej, sprawdzenie poprawności działania zainstalowanych zabezpieczeń, - kontrola parametrów pracy i przepływu powietrza przez urządzenie ( pomiar wydajności, sprężu ), - kontrola parametrów medium grzewczego i czynnika chłodniczego, - wymiana,w przypadku konieczności w dniu przeglądu,materiałów eksploatacyjnych naturalnie zużywających się ( filtry powietrza, paski klinowe, czynnik chłodniczy, itp), - inne czynności serwisowe wynikające bezpośrednio z instrukcji obsługi, DTR urządzeń, Ogólnych Warunków Gwarancyjnych urządzeń oraz Szczegółowej Instrukcji Eksploatacji instalacji wentylacyjno-klimatyzacyjnych nr:ecl-e-68, - prowadzeniu dokumentacji z prowadzonych czynności serwisowonaprawczych w celu kontrolowania gospodarki serwisowej oraz historii wymian materiałów eksploatacyjnych, - sprawdzenie stanu armatury odcinającej i regulacyjnej ( skuteczności odcięć, szczelności połączeń uszczelniających i dławic), - sprawdzenie i kontrola stanu izolacji termicznej urządzeń i instalacji, - zabieranie i utylizacja materiałów zużytych wymienionych podczas przeglądu Czynności naprawcze przedmiotowych urządzeń i instalacji wentylacyjnoklimatyzacyjnych polegające na usuwaniu ich awarii, a zmierzające do utrzymywania ich w ciągłej eksploatacji. Strona 6 z 8

7 W gestii Wykonawcy i na jego koszt pozostaje zakup, dostawa, montaż i utylizacja materiałów eksploatacyjnych naturalnie zużywających się wymienionych w pkt a także materiałów i urządzeń użytych w usuwaniu awarii zgodnie z pkt Wykonawca zobowiązany będzie do traktowania zgłoszeń awarii i podjęcia czynności naprawczych o których mowa w pkt w sposób priorytetowo. Ustala się maksymalny czas reakcji na zgłoszenie awarii urządzeń lub układów instalacyjnych o, których mowa w pkt.2,do 24 godzin od chwili telefonicznego zgłoszenia awarii. Przez czas reakcji rozumie się rozpoczęcie działań naprawczych na terenie Zamawiającego Zamawiający jest wytwórcą jedynie złomu stalowego i jego utylizacja pozostaje w jego gestii, natomiast wytwórcą pozostałych odpadów powstałych na skutek czynności serwisowonaprawczych pozostaje Wykonawca i na nim ciąży obowiązek ich zagospodarowania i właściwego z nimi postępowania zgodnie z ustawą z dnia r. o odpadach ( Dz.U. z 2013r.,poz.21 z późn.zm.) Wykonawca zobowiązany jest do dostarczenia Zamawiającemu informacji o rodzajach (kod odpadu) i ilościach wytworzonych odpadów oraz sposobach dalszego zagospodarowania (tzn. czy odpady zostały przekazane do odzysku czy do unieszkodliwienia). 5. HARMONOGRAM REALIZACJI ZAMÓWIENIA Termin realizacji przedmiotu Umowy określa się od dnia podpisania umowy do dnia w tym: - dwanaście przeglądów serwisowo-konserwacyjnych realizowanych w terminach : DATA PRZEGLĄDU / DO DNIA / PRZEGLĄD MINIMUM SERWISOWO- KONSERWACYJNY Strona 7 z 8 PRZEGLĄD MAKSIMUM SERWISOWO- KONSERWACYJNY 10 dni roboczych od dnia podpisania X umowy X X X X X X X

8 X X X X - czynności naprawcze polegające na usuwaniu awarii urządzeń i instalacji wentylacyjnoklimatyzacyjnych wg bieżących zgłoszeń. 6. UWAGI DODATKOWE Zamawiający nie gwarantuje zgodności posiadanych dokumentacji technicznych ani jej kompletności ze stanem istniejącym. Wykonawca zobowiązany jest do przeprowadzenia inwentaryzacji obiektu na własny koszt w zakresie niezbędnym do przygotowania oferty. Wykonawca udzieli na przedmiot zamówienia gwarancji na okres minimum 24 miesięcy, liczonej od dnia podpisania Protokołu Odbioru. Opracował: Marek Grosman Strona 8 z 8
