1 Studencki projekt pojazdu elektrycznego - ELVIC

2 ELVIC ekologiczny jednoosobowy pojazd napedzany energia elektryczna. 2

3 Projekt zjednoczył trzy koła naukowe w których pracuja ambitni studenci dajacy z siebie jak najwięcej. Bez nich Elvic nigdy by nie powstał. 3

4 Shell Eco-Marathon coroczne zawody pojazdow ekologicznych z całej Europy, w których pojazdy konkutuja przede wszystkim pod wzgledem oszczednosci energii. 4

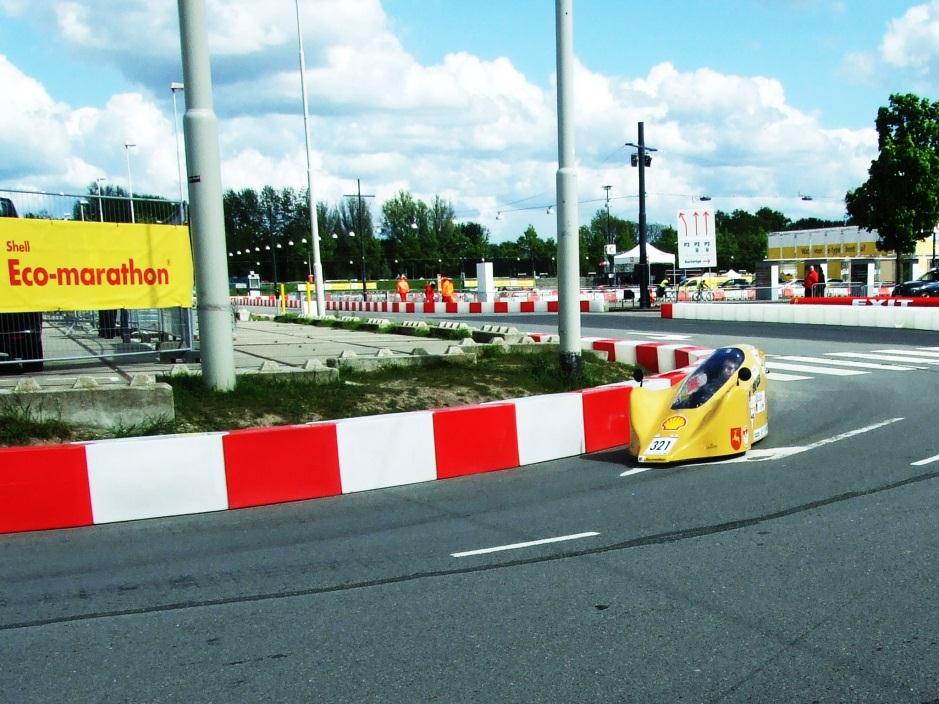

5 Pojazd ELVIC na tegorocznym Shell Eco-Marathonie w Rotterdamie. 5

6 Kulisy i przygotowania do wyscigu koncowe poprawki w box ie, ostatnie rady dla kierowców. 6

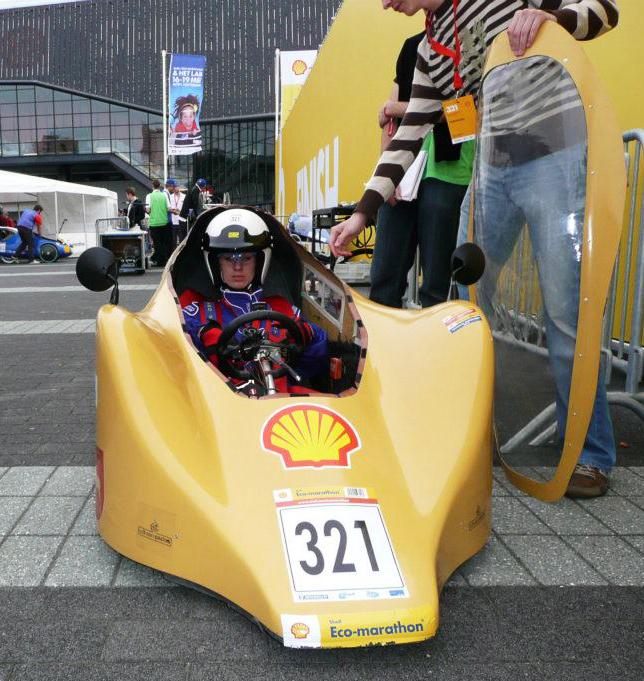

7 Najwiekszy stres 5 minut przed startem. 7

8 Transformacje wygladu pojazdu pomysłow było wiele, za kazdym nasz projekt stawał sie lepszy i bardziej dopracowany. 8

9 Podwozie konstrukcja kompozytowa typu sandwich została sprawdzona w programie MES pod względem wytrzymalosciowym 9

10 Frezowanie podwozia, jako wypełniacza użyliśmy pianki polimerowej następnie została ona pokryta warstwali włokien weglowych. 10

11 Płyta podłogowa, oparcie oraz mocowanie tylnego koła układanie włókien weglowych, klejenie, lakierowanie. 11

12 Nadwozie sprawdzanie i symulowanie aerodynamiki w znaczacy sposób wplynelo na kształt bryly pojazdu jak i na optymalizajce wymiarow. 12

13 Nadwozie symulacje w programie MES, sprawdzenie naprezen i cisnien jakie beda oddzialywaly na pojazd podczas jazdy. 13

14 Wykonianie formy nadwozia frezowanie przekroi, docieranie i woskowanie formy pozystynej 14

15 Po wykonaniu tzw kopyta, przystapilismy do prac nad forma negatywna, w której będziemy formowac juz nadwozie pojazdu. 15

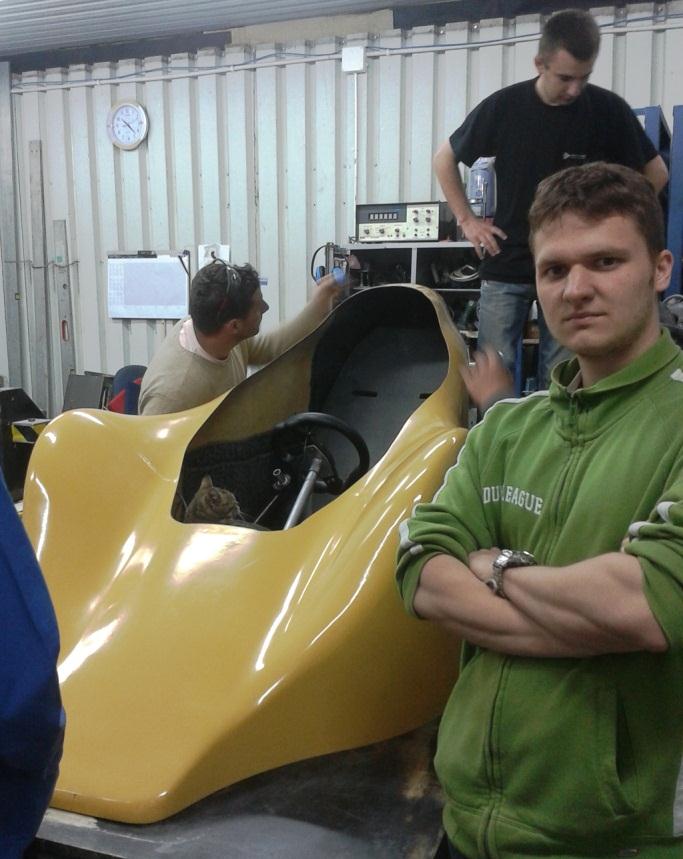

16 Nadwozie pojazdu jest wykonane z włókien szklanych i ma grubosc zaledwie 2mm. 16

17 Układ jezdny zawieszenie, koła, hamulce zostały zaprojektowanie w programie cadowskim oraz wykonane z lekkiego materialu. 17

18 Silnik BLDC w tylnym kole pojazdu oraz zasilanie - bateria litowojonowa 36V. Sterownik silnika od podstaw zaprojektowany i zrobiony przez studentów. 18

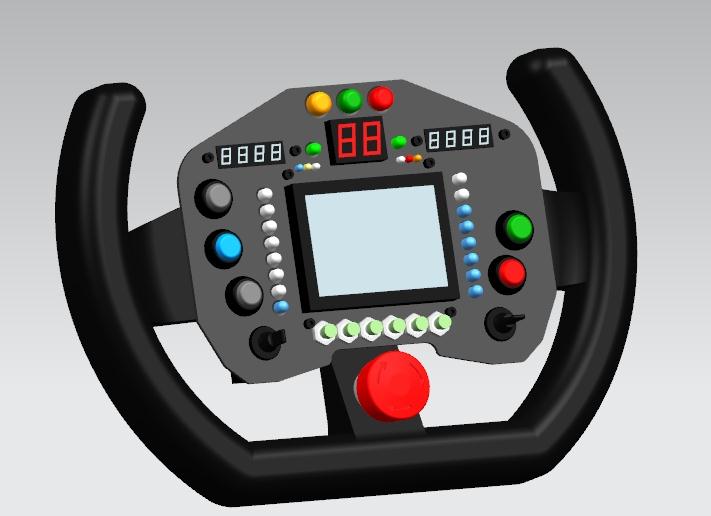

19 Kierownica wraz z panelem i zintegrowanym interfejsem dla kierowcy umozliwiajace panowanie nad całym sterowaniem. 19

20 Przygotowanie makiety pojazdu w skali 1:1 w celu zoptymalizowania wymiarów. 20

Serdecznie dziekujemy naszym sponsorom, bez których projekt pozostał by tylko w naszych głowach i komputerach. POLITECHNIKA LUBELSKA Pomoc finansowa. www.pollub.

klaster-itc.pl WIT-COMPOSITES Wykonawca elementów kompozytowych nadwozia i podwozia, wielogabarytowa odróbka CNC. www.wit-composites.

21 Serdecznie dziekujemy naszym sponsorom, bez których projekt pozostał by tylko w naszych głowach i komputerach. POLITECHNIKA LUBELSKA Pomoc finansowa. URZĄD MARSZAŁKOWSKI WOJEWÓDZTWA LUBELSKIEGO Honorowy patronat Marszałka Województwa Lubelskiego. KLASTER WSCHODNI Główny sponsor strategiczny. WIT-COMPOSITES Wykonawca elementów kompozytowych nadwozia i podwozia, wielogabarytowa odróbka CNC. KRYSTIAN PPH Wykonanie zwrotnic i elementów aluminiowych, precyzyjna obróbka CNC, mata szklana. TABAL SP.J. Aluminium konstrukcyjne, cięcie water jet. HAVELCOMPOSITES SP. Z O.O. Włókna węglowe na karoserię. 21

Nasi sponsorzy c.d. P.P.H.U. KauPoSil Potrzebne materiały konstrukcyjne. www.kauposil.com DIAB Elementy konstrukcyjne podwozia - pianka polimerowa.

O. Materiały do wykonania elementów kompozytowych (żywice, włókna węglowe, kewlarowe itp.) www.milar.

22 Nasi sponsorzy c.d. P.P.H.U. KauPoSil Potrzebne materiały konstrukcyjne. DIAB Elementy konstrukcyjne podwozia - pianka polimerowa. Ciuba & Partnerzy Kancelaria Finansowa Ubezpieczenie ekipy i wyposażenie ochronne MILAR SP.Z.O.O. Materiały do wykonania elementów kompozytowych (żywice, włókna węglowe, kewlarowe itp.) NAVICA Przekazanie rejestratora samochodowego. BTO Przekazanie akumulatorów do pojazdu. Profesjonalne Systemy Przemysłowe Sp. z o.o. Przemysłowe materiały połączeniowe. 22

Nasi sponsorzy c.d. 3M Profesjonalne połączenia klejowe rzepowe, taśmy itp. www.psp.

pl IDEA EKOTECHNOLOGIE Komponenty na świetlenie LEDowe www.idea-ekotechnologie.

23 Nasi sponsorzy c.d. 3M Profesjonalne połączenia klejowe rzepowe, taśmy itp. XEROFAX Druk broszur, ulotek, plakatów. IDEA EKOTECHNOLOGIE Komponenty na świetlenie LEDowe TOROBIKE Koła rowerowe i opony. IGUS Polimerowe łożyska i przeguby. TELLOGISTIC Pomoc logistyczna i reklama. K MELEON Strona internetowa. 23
