WZORU UŻYTKOWEGO PL Y1. Element narożnikowy urządzenia do wykonywania przegród budowlanych metodą jednostronnej aplikacji materiału

Transkrypt

1 PL Y1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. E04G 9/08 ( ) E04G 11/04 ( ) E04F 21/02 ( ) E04B 2/84 ( ) (54) Element narożnikowy urządzenia do wykonywania przegród budowlanych metodą jednostronnej aplikacji materiału (43) Zgłoszenie ogłoszono: BUP 22/12 (73) Uprawniony z prawa ochronnego: POLITECHNIKA KRAKOWSKA IM. TADEUSZA KOŚCIUSZKI, Kraków, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 07/13 (72) Twórca(y) wzoru użytkowego: ANDRZEJ WIĘCKOWSKI, Kraków, PL

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest element narożnikowy dla rusztowania wchodzącego w skład urządzenia do wykonywania przegród budowlanych metodą jednostronnej aplikacji materiału. Znane są z praktyki budowlanej sposoby wykonywania przegród budowlanych, na przykład kopuł metodą torkretowania, poprzez nakładanie kolejnych warstw wilgotnej mieszanki, zwłaszcza betonowej, na powierzchnię wcześniej przygotowanego elementu formującego, stanowiącego rodzaj jednostronnego deskowania dla wykonywanej przegrody. Element formujący może być utworzony z materiału termoizolacyjnego, materiału wypełniającego przegrodę lub materiału elewacyjnego wykonywanej przegrody. Element formujący może także mieć postać obiektu pneumatycznego, lub odpowiednio ukształtowaną i napiętą kurtynę co ujawniono na przykład w opisie WO Przy wykonywaniu przegród budowlanych metodą jednostronnej aplikacji, kolejne warstwy nakłada się w takich odstępach czasu, aby warstwy wcześniej nałożone przenosiły w całości lub w części obciążenie od materiału aktualnie nakładanego. Umożliwia to uformowanie masywnych przegród przy niewielkim obciążeniu powierzchni elementu formującego. Z opisu polskiego wzoru użytkowego Ru znane jest urządzenie do mechanicznego tynkowania ścian, zwłaszcza wewnątrz pomieszczeń, zawierające agregat tynkarski, połączony elastycznym przewodem z głowicą aplikującą wilgotną mieszankę tynkarską. Głowica aplikująca jest osadzona przesuwnie w poziomie i pionie na rusztowaniu urządzenia za pośrednictwem zespołu dwóch przesuwnych względem siebie ram. Rusztowanie znanego urządzenia jest złożone z pionowych słupków rurowych, utwierdzonych w poziomych przegrodach budowlanych tynkowanego pomieszczenia. Słupki są stężone dwoma równoległymi rurowymi podłużnicami, stanowiącymi prowadnice dla rolek jednej z ram zespołu podtrzymującego głowicę aplikującą. Z opisu wzoru użytkowego CN (Y) znane jest urządzenie do tynkowania krawędzi otworów okiennych i drzwiowych. Urządzenie to zawiera czworoboczne rusztowanie, umieszczane w otworze okna lub drzwi oraz głowicę tynkarską przemieszczaną na prowadnicach jednego z boków boku rusztowania, równolegle do tynkowanej powierzchni. W celu nałożenia tynku na następną prostopadłą krawędź otworu okna lub drzwi, głowicę przekłada się na prowadnice następnego boku ramy, gdyż prowadnice boków rusztowania zbiegają się pod kątem prostym w narożnikach, co uniemożliwia przejazd głowicy z jednego na drugi bok rusztowania w celu tynkowania kolejnej, usytuowanej prostopadle powierzchni. Znane jest też z opisu wzoru użytkowego CN (Y) urządzenie do tynkowania ścian o łukowych powierzchniach, które zawiera rusztowanie, przemieszczane po podłożu na dwóch kółkach oraz ruchomą głowicę tynkarską osadzoną przesuwnie na stanowiącej jej tor jezdny krzywoliniowej prowadnicy rozpiętej na szeregu wspornikach o regulowanej długości, zbiegających się promieniowo przy jednym z kółek rusztowania. Zmiana długości wsporników pozwala w pewnym zakresie zmieniać krzywiznę prowadnicy w celu dostosowania jej do krzywizny tynkowanej ściany. Wzór użytkowy rozwiązuje zagadnienie techniczne skonstruowania takiego elementu narożnikowego dla rusztowania wchodzącego w skład urządzenia do wykonywania przegród budowlanych metodą jednostronnej aplikacji materiału, w tym wykonywania warstw tynkarskich, aby możliwe było nanoszenie materiału na sąsiednie, prostopadłe do siebie przegrody za pomocą jednej przesuwnej na rusztowaniu głowicy aplikującej materiał, bez konieczności przestawiania rusztowania lub przekładania głowicy aplikującej na prowadnice głowicy, usytuowane na sąsiednim boku rusztowania. Zgodnie ze wzorem, element narożnikowy zaopatrzony w prowadnicę, ustabilizowaną na nim i stanowiącą tor jezdny dla ruchomej głowicy aplikującej materiał, charakteryzuje się tym, że zawiera element nośny, którego środkowa część jest wygięta w łuk pod kątem 90 i przechodzi na jednym końcu łuku w prostoliniowy odcinek nośny. Na drugim końcu łuku element nośny jest zakończony zawiasem, do którego przytwierdzony jest drugi prostoliniowy odcinek nośny. Wygięta w łuk część elementu nośnego jest połączona sztywno ze wspornikiem usytuowanym po cięciwie łuku, dzięki czemu, po przytwierdzeniu wspornika elementu narożnikowego do pionowego słupka rusztowania, słupek jest odsunięty od łuku prowadnicy ustabilizowanej na całej długości elementu nośnego, co umożliwia bezkolizyjny przejazd głowicy z jednej na drugą usytuowaną prostopadle ścianę rusztowania. Oczywistym jest przy tym, że elementy nośne przytwierdza się do słupków rusztowania urządzenia na takiej wysokości, by zapewnić ciągłość toru jezdnego na dochodzących do narożnika rusztowania poziomych prowadnicach obu boków.

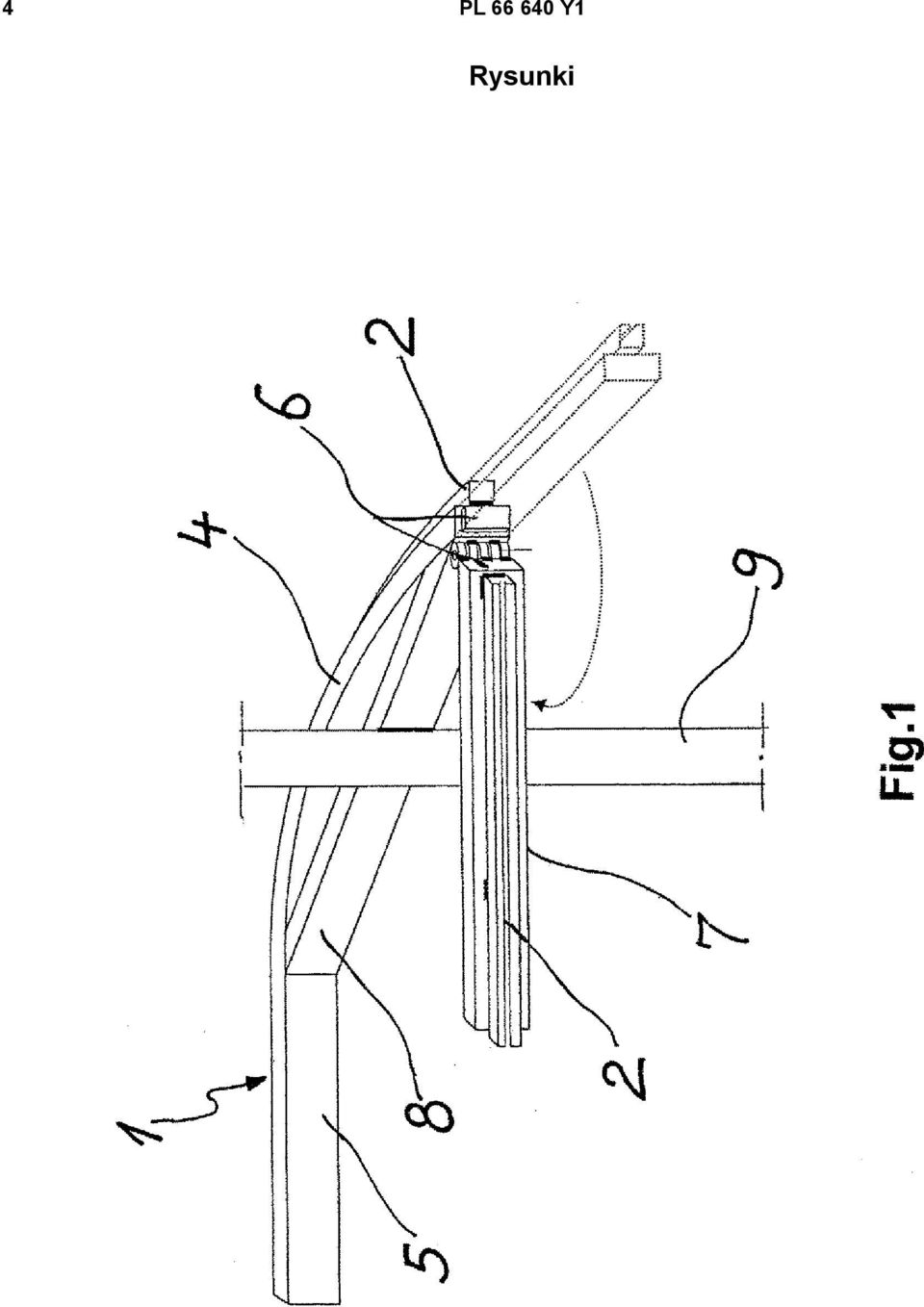

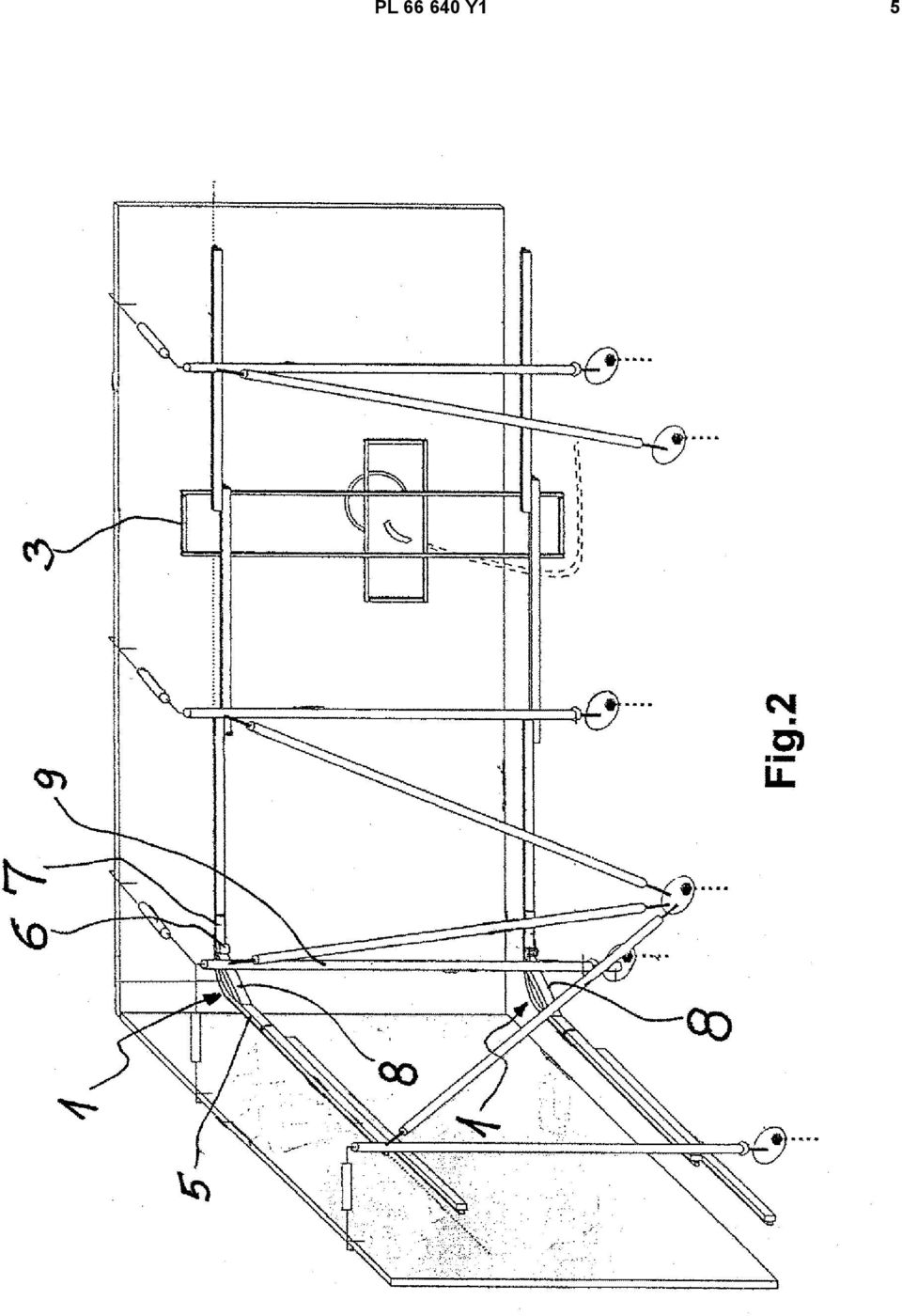

3 PL Y1 3 Wyposażenie elementu nośnego w zawias, do którego przytwierdzony jest prosty odcinek nośny, pozwala wygodniej magazynować i transportować słupki rusztowania z przytwierdzonymi elementami narożnikowymi według wzoru, jak również łatwiej rektyfikować sąsiadujące z narożnikiem elementy rusztowania przed rozpoczęciem wykonywania robót. Przedmiot wzoru uwidoczniono na załączonym rysunku, na którym fig. 1 przedstawia widok ogólny elementu narożnikowego przytwierdzonego do słupka rusztowania, a fig. 2 - przykładowe rusztowanie urządzenia do wykonywania przegród budowlanych metodą jednostronnej aplikacji materiału, w którym zastosowano elementy narożnikowe według wzoru. Element narożnikowy zawiera element nośny 1 z ustabilizowaną na całej jego długości prowadnicą 2, służącą do przemieszczania przez narożnik rusztowania głowicy aplikującej materiał, zamontowanej przykładowo na suwnicy 3 złożonej z dwóch wzajemnie przesuwnych ram. Element nośny 1 ma część wygiętą w łuk 4 pod kątem 90. Na jednym końcu łuku 4 element nośny 1 przechodzi w pierwszy prostoliniowy odcinek nośny 5. Na drugim końcu łuku 4 element nośny 1 jest zakończony zawiasem 6, do którego jest przytwierdzony drugi prostoliniowy odcinek nośny 7. Wygięta w łuk 4 część elementu nośnego 1 połączona jest sztywno ze wspornikiem 8 usytuowanym po cięciwie łuku 4. W celu użycia elementu narożnikowego według wzoru do budowy narożnika rusztowania urządzenia, wspornik 8 elementu nośnego 1 łączy się sztywno ze słupkiem 9 rusztowania. Zastrzeżenie ochronne Element narożnikowy urządzenia do wykonywania przegród budowlanych metodą jednostronnej aplikacji materiału, zaopatrzony w ustabilizowaną na nim prowadnicę, stanowiącą tor jezdny dla aplikującej materiał ruchomej głowicy urządzenia, znamienny tym, że zawiera element nośny (1), którego środkowa część jest wygięta w łuk (4) pod kątem 90 i przechodzi na jednym końcu łuku (4) w pierwszy prostoliniowy odcinek nośny (5), podczas gdy na drugim końcu łuku (4) element nośny (1) jest zakończony zawiasem (6), do którego przytwierdzony jest drugi prostoliniowy odcinek nośny (7), przy czym wygięta w łuk (4) część elementu nośnego (1) jest połączona sztywno ze wspornikiem (8), usytuowanym po cięciwie łuku (4).
