1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SST DRENAŻ OPASKOWY Grupa robót: 452 Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Klasa robót: 4523 Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Kategoria robót: Roboty pomocnicze w zakresie rurociągów i kabli Rodzaj robót: Rurociągi do odprowadzania wody burzowej Nazwa zadania: Obiekt, adres: Inwestor: IZOLACJA PRZECIWWILGOCIOWA I DRENAŻ WOKÓŁ BUDYNKU BUDYNEK MIESZKALNY BOGUSZÓW GORCE, ul. Zielona 1 (działka nr 153/1, 153/3, 152/8, 146, obręb nr 7 Kuźnice Świdnickie) Wspólnota Mieszkaniowa budynku przy ul. Zielonej 1, Boguszów Gorce Autorzy projektu: mgr inż. Alina Masłyk upr. Nr 240/00/DUW oraz 467/01/DUW mgr inż. Piotr Kopinowski Wałbrzych, luty 2014 r.

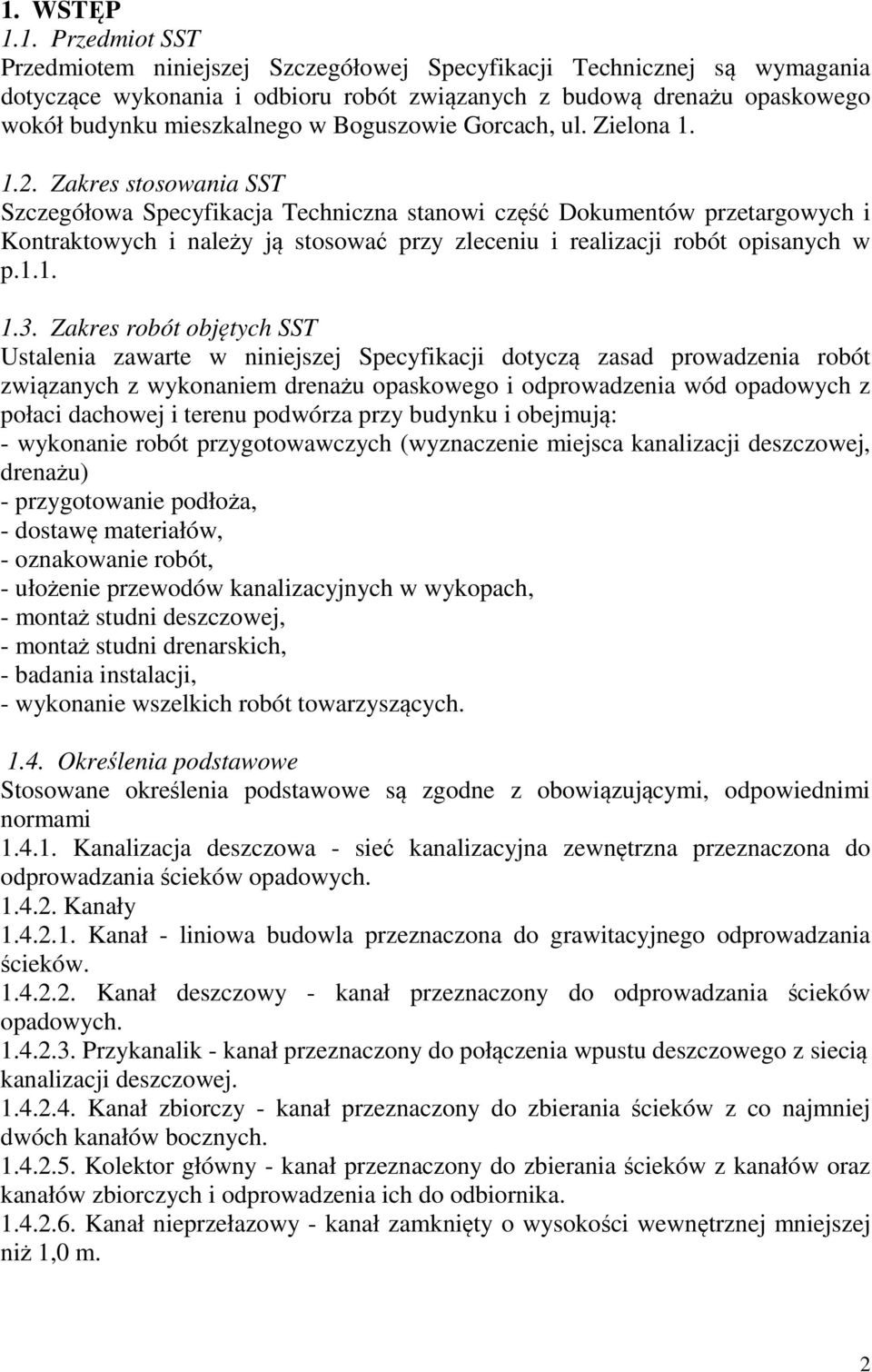

2 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z budową drenażu opaskowego wokół budynku mieszkalnego w Boguszowie Gorcach, ul. Zielona Zakres stosowania SST Szczegółowa Specyfikacja Techniczna stanowi część Dokumentów przetargowych i Kontraktowych i należy ją stosować przy zleceniu i realizacji robót opisanych w p Zakres robót objętych SST Ustalenia zawarte w niniejszej Specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem drenażu opaskowego i odprowadzenia wód opadowych z połaci dachowej i terenu podwórza przy budynku i obejmują: - wykonanie robót przygotowawczych (wyznaczenie miejsca kanalizacji deszczowej, drenażu) - przygotowanie podłoża, - dostawę materiałów, - oznakowanie robót, - ułożenie przewodów kanalizacyjnych w wykopach, - montaż studni deszczowej, - montaż studni drenarskich, - badania instalacji, - wykonanie wszelkich robót towarzyszących Określenia podstawowe Stosowane określenia podstawowe są zgodne z obowiązującymi, odpowiednimi normami Kanalizacja deszczowa - sieć kanalizacyjna zewnętrzna przeznaczona do odprowadzania ścieków opadowych Kanały Kanał - liniowa budowla przeznaczona do grawitacyjnego odprowadzania ścieków Kanał deszczowy - kanał przeznaczony do odprowadzania ścieków opadowych Przykanalik - kanał przeznaczony do połączenia wpustu deszczowego z siecią kanalizacji deszczowej Kanał zbiorczy - kanał przeznaczony do zbierania ścieków z co najmniej dwóch kanałów bocznych Kolektor główny - kanał przeznaczony do zbierania ścieków z kanałów oraz kanałów zbiorczych i odprowadzenia ich do odbiornika Kanał nieprzełazowy - kanał zamknięty o wysokości wewnętrznej mniejszej niż 1,0 m. 2

3 Kanał przełazowy - kanał zamknięty o wysokości wewnętrznej równej lub większej niż 1,0 m Urządzenia (elementy) uzbrojenia sieci Studzienka kanalizacyjna - studzienka rewizyjna - na kanale nieprzełazowym przeznaczona do kontroli i prawidłowej eksploatacji kanałów Studzienka przelotowa - studzienka kanalizacyjna zlokalizowana na załamaniach osi kanału w planie, na załamaniach spadku kanału oraz na odcinkach prostych Studzienka połączeniowa - studzienka kanalizacyjna przeznaczona do łączenia co najmniej dwóch kanałów dopływowych w jeden kanał odpływowy Elementy studzienek i komór Komora robocza - zasadnicza część studzienki lub komory przeznaczona do czynności eksploatacyjnych. Wysokość komory roboczej jest to odległość pomiędzy rzędną dolnej powierzchni płyty lub innego elementu przykrycia studzienki lub komory, a rzędną spocznika Komin włazowy - szyb połączeniowy komory roboczej z powierzchnią ziemi, przeznaczony do zejścia obsługi do komory roboczej Płyta przykrycia studzienki lub komory - płyta przykrywająca komorę roboczą Właz kanałowy - element żeliwny przeznaczony do przykrycia podziemnych studzienek rewizyjnych lub komór kanalizacyjnych, umożliwiający dostęp do urządzeń kanalizacyjnych Kineta - wyprofilowany rowek w dnie studzienki, przeznaczony do przepływu w nim ścieków Spocznik - element dna studzienki lub komory kanalizacyjnej pomiędzy kinetą a ścianą komory roboczej Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z Dokumentacją Projektową, SST i obowiązującymi normami. Ponadto Wykonawca wykona roboty zgodnie z poleceniami Inspektora. 2. MATERIAŁY Wszystkie materiały przewidziane do wbudowania będą zgodne z postanowieniami Kontraktu i poleceniami Inspektora. W oznaczonym czasie przed wbudowaniem Wykonawca przedstawi szczegółowe informacje dotyczące źródła wytwarzania materiałów oraz odpowiednie świadectwa badań, dokumenty dopuszczenia do obrotu i stosowania w budownictwie i próbki do zatwierdzenia przez Inspektora. Do wykonywania robót należy stosować materiały zgodnie z Dokumentacją Projektową, opisem technicznym i rysunkami Materiały do budowy kanalizacji deszczowej oraz drenażu Rura kanalizacyjna PVC Ø 160 mm Rura drenarska PVC Ø 113 mm Studzienka kanalizacyjna Ø 600 mm Studzienka drenarska Ø 315 mm 3

4 Materiał drenujący geowłóknina Piasek zwykły Materiał filtracyjny żwir 8/16 mm Inne materiały pomocnicze 3. SPRZĘT Wykonawca przystępujący do wykonania kanalizacji deszczowej powinien wykazać się możliwością korzystania z następującego sprzętu: - żurawi budowlanych samochodowych, - koparek przedsiębiernych, - spycharek kołowych, - sprzętu do zagęszczania gruntu, - wciągarek mechanicznych, - beczkowozów. 4. TRANSPORT Do transportu materiałów stosowane będą następujące środki transportu Samochód skrzyniowy Samochód dostawczy Wyładunek materiałów musi odbywać się z zachowaniem wszelkich środków ostrożności uniemożliwiających ich uszkodzenia. Transport rur kanałowych i studzienek Rury, zarówno stalowe, betonowe i z tworzyw sztucznych, mogą być przewożone dowolnymi środkami transportu w sposób zabezpieczający je przed uszkodzeniem lub zniszczeniem. Wykonawca zapewni przewóz rur w pozycji poziomej wzdłuż środka transportu, z wyjątkiem rur betonowych o stosunku średnicy nominalnej do długości, większej niż 1,0 m, które należy przewozić w pozycji pionowej i tylko w jednej warstwie. Wykonawca zabezpieczy wyroby przewożone w pozycji poziomej przed przesuwaniem i przetaczaniem pod wpływem sił bezwładności występujących w czasie ruchu pojazdów. Przy wielowarstwowym układaniu rur górna warstwa nie może przewyższać ścian środka transportu o więcej niż 1/3 średnicy zewnętrznej wyrobu. Pierwszą warstwę rur kielichowych należy układać na podkładach drewnianych, zaś poszczególne warstwy w miejscach stykania się wyrobów należy przekładać materiałem wyściółkowym (o grubości warstwy od 2 do 4 cm po ugnieceniu). Transport włazów kanałowych Włazy kanałowe mogą być transportowane dowolnymi środkami transportu w sposób zabezpieczony przed przemieszczaniem i uszkodzeniem. Włazy typu ciężkiego mogą być przewożone luzem, natomiast typu lekkiego należy układać na paletach po 10 szt. i łączyć taśmą stalową. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania robót Wykonawca przedstawi Inspektorowi do akceptacji harmonogram robót uwzględniający wszystkie warunki w jakich będą wykonywane przewody. 4

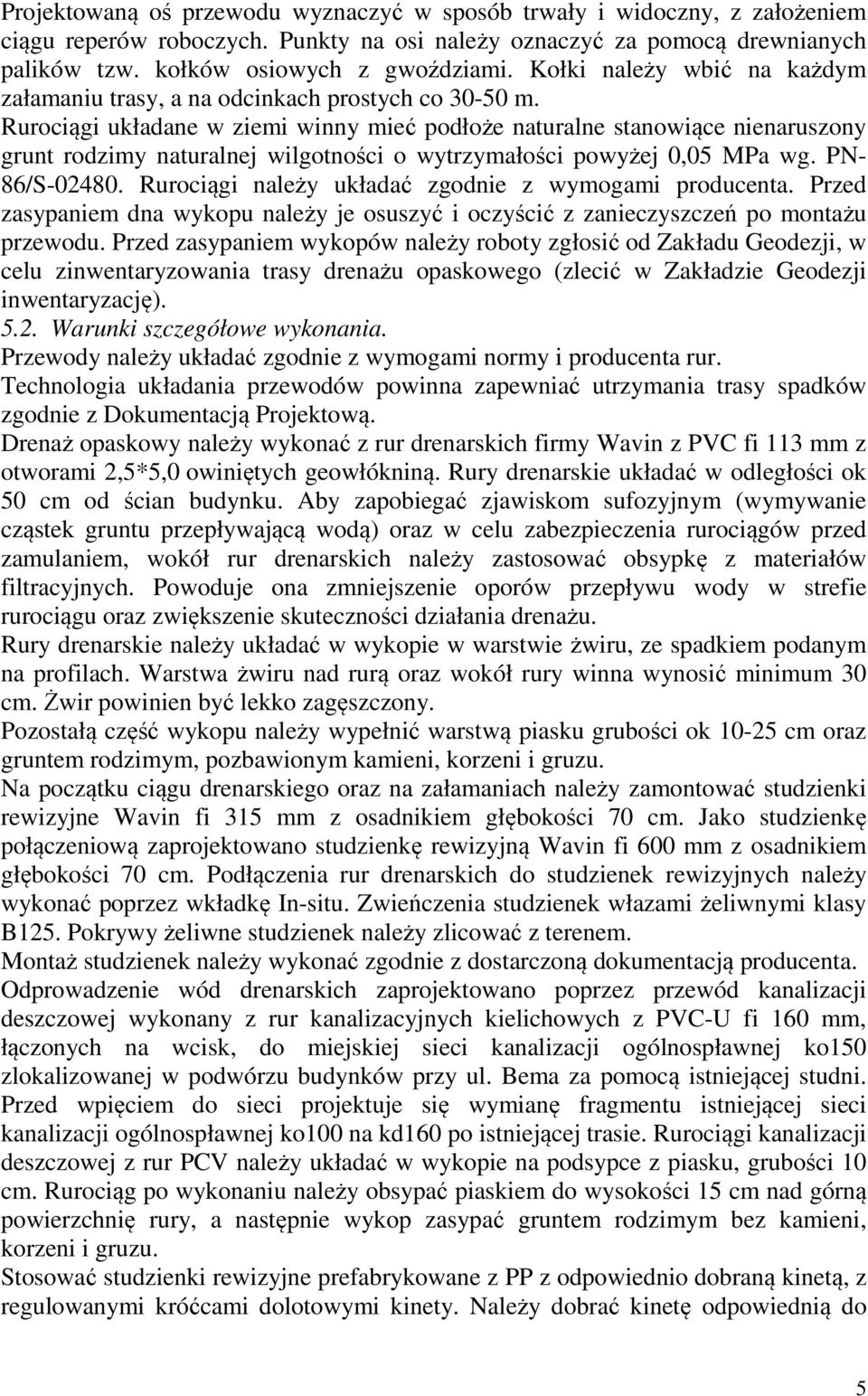

5 Projektowaną oś przewodu wyznaczyć w sposób trwały i widoczny, z założeniem ciągu reperów roboczych. Punkty na osi należy oznaczyć za pomocą drewnianych palików tzw. kołków osiowych z gwoździami. Kołki należy wbić na każdym załamaniu trasy, a na odcinkach prostych co m. Rurociągi układane w ziemi winny mieć podłoże naturalne stanowiące nienaruszony grunt rodzimy naturalnej wilgotności o wytrzymałości powyżej 0,05 MPa wg. PN- 86/S Rurociągi należy układać zgodnie z wymogami producenta. Przed zasypaniem dna wykopu należy je osuszyć i oczyścić z zanieczyszczeń po montażu przewodu. Przed zasypaniem wykopów należy roboty zgłosić od Zakładu Geodezji, w celu zinwentaryzowania trasy drenażu opaskowego (zlecić w Zakładzie Geodezji inwentaryzację) Warunki szczegółowe wykonania. Przewody należy układać zgodnie z wymogami normy i producenta rur. Technologia układania przewodów powinna zapewniać utrzymania trasy spadków zgodnie z Dokumentacją Projektową. Drenaż opaskowy należy wykonać z rur drenarskich firmy Wavin z PVC fi 113 mm z otworami 2,5*5,0 owiniętych geowłókniną. Rury drenarskie układać w odległości ok 50 cm od ścian budynku. Aby zapobiegać zjawiskom sufozyjnym (wymywanie cząstek gruntu przepływającą wodą) oraz w celu zabezpieczenia rurociągów przed zamulaniem, wokół rur drenarskich należy zastosować obsypkę z materiałów filtracyjnych. Powoduje ona zmniejszenie oporów przepływu wody w strefie rurociągu oraz zwiększenie skuteczności działania drenażu. Rury drenarskie należy układać w wykopie w warstwie żwiru, ze spadkiem podanym na profilach. Warstwa żwiru nad rurą oraz wokół rury winna wynosić minimum 30 cm. Żwir powinien być lekko zagęszczony. Pozostałą część wykopu należy wypełnić warstwą piasku grubości ok cm oraz gruntem rodzimym, pozbawionym kamieni, korzeni i gruzu. Na początku ciągu drenarskiego oraz na załamaniach należy zamontować studzienki rewizyjne Wavin fi 315 mm z osadnikiem głębokości 70 cm. Jako studzienkę połączeniową zaprojektowano studzienkę rewizyjną Wavin fi 600 mm z osadnikiem głębokości 70 cm. Podłączenia rur drenarskich do studzienek rewizyjnych należy wykonać poprzez wkładkę In-situ. Zwieńczenia studzienek włazami żeliwnymi klasy B125. Pokrywy żeliwne studzienek należy zlicować z terenem. Montaż studzienek należy wykonać zgodnie z dostarczoną dokumentacją producenta. Odprowadzenie wód drenarskich zaprojektowano poprzez przewód kanalizacji deszczowej wykonany z rur kanalizacyjnych kielichowych z PVC-U fi 160 mm, łączonych na wcisk, do miejskiej sieci kanalizacji ogólnospławnej ko150 zlokalizowanej w podwórzu budynków przy ul. Bema za pomocą istniejącej studni. Przed wpięciem do sieci projektuje się wymianę fragmentu istniejącej sieci kanalizacji ogólnospławnej ko100 na kd160 po istniejącej trasie. Rurociągi kanalizacji deszczowej z rur PCV należy układać w wykopie na podsypce z piasku, grubości 10 cm. Rurociąg po wykonaniu należy obsypać piaskiem do wysokości 15 cm nad górną powierzchnię rury, a następnie wykop zasypać gruntem rodzimym bez kamieni, korzeni i gruzu. Stosować studzienki rewizyjne prefabrykowane z PP z odpowiednio dobraną kinetą, z regulowanymi króćcami dolotowymi kinety. Należy dobrać kinetę odpowiednią do 5

6 kierunku przepływu ścieków oraz średnicy rurociągu. W razie konieczności stosować wkładki in situ umożliwiające wpinanie rurociągów nad kinetą. Studzienki te przykryć włazem żel. ze zwieńczeniem przystosowanym do rodzaju nawierzchni. Wymogi jakie muszą spełniać włazy kanałowe studzienek określa norma PN-EN 124:2000. Przejścia przez ściany studzienek powinny być szczelne, z zastosowaniem systemowej prefabrykowanej tulei ochronnej z uszczelnieniem. Studzienki montować zgodnie z instrukcjami producenta. Przed zasypaniem wykopów należy zgłosić roboty do Zakładu Geodezji, w celu zinwentaryzowania trasy drenażu opaskowego. Roboty ziemne można prowadzić mechanicznie, a w rejonie istniejącego uzbrojenia podziemnego ręcznie. Przed opuszczeniem rur do wykopu należy sprawdzić, czy nie mają one widocznych uszkodzeń powstałych w czasie transportu i składowania. Rury uszkodzone należy usunąć i magazynować poza strefą montażu. Rury opuszczać do wykopu powoli i ostrożnie, niedopuszczalne jest wrzucanie rur do wykopu. Każda rura powinna być ułożona zgodnie z projektowaną osią i spadkiem przewodu oraz ściśle przylegać do podłoża na całej długości co najmniej ¼ obwodu symetrycznie do swej osi. Szczegółowe warunki montażu różnych rodzajów złącz są podane przez producentów tych wyrobów. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Kontrola, pomiary i badania w czasie robót Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót w zakresie i z częstotliwością określoną w niniejszej SST i zaakceptowaną przez Inspektora. Kontrola jakości robót powinna być przeprowadzona w czasie wszystkich faz robót i obejmować kontrolę zgodności z Dokumentacją Projektową. W szczególności kontrola powinna obejmować: - sprawdzenie rzędnych założonych ław celowniczych w nawiązaniu do podanych stałych punktów wysokościowych z dokładnością do 1 cm, - badanie zabezpieczenia wykopów przed zalaniem wodą, - badanie i pomiary szerokości, grubości i zagęszczenia wykonanej warstwy podłoża z kruszywa mineralnego lub betonu, - badanie odchylenia osi kolektora, - sprawdzenie zgodności z dokumentacją projektową założenia przewodów i studzienek, - badanie odchylenia spadku kolektora deszczowego, - sprawdzenie prawidłowości ułożenia przewodów, - sprawdzenie prawidłowości uszczelniania przewodów, - badanie wskaźników zagęszczenia poszczególnych warstw zasypu, - sprawdzenie rzędnych posadowienia studzienek ściekowych (kratek) i pokryw włazowych, - sprawdzenie zabezpieczenia przed korozją. Dopuszczalne tolerancje i wymagania 6

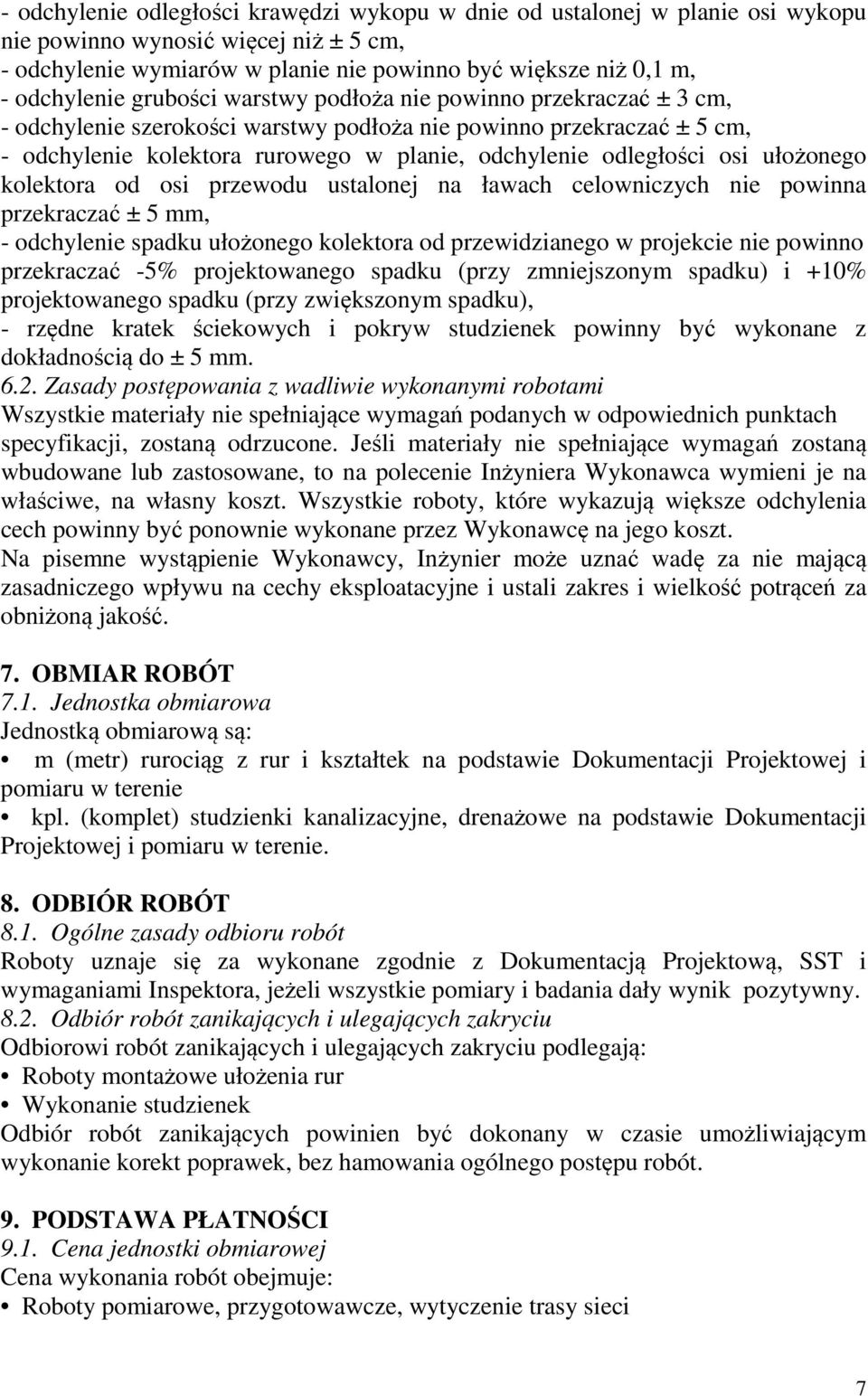

7 - odchylenie odległości krawędzi wykopu w dnie od ustalonej w planie osi wykopu nie powinno wynosić więcej niż ± 5 cm, - odchylenie wymiarów w planie nie powinno być większe niż 0,1 m, - odchylenie grubości warstwy podłoża nie powinno przekraczać ± 3 cm, - odchylenie szerokości warstwy podłoża nie powinno przekraczać ± 5 cm, - odchylenie kolektora rurowego w planie, odchylenie odległości osi ułożonego kolektora od osi przewodu ustalonej na ławach celowniczych nie powinna przekraczać ± 5 mm, - odchylenie spadku ułożonego kolektora od przewidzianego w projekcie nie powinno przekraczać -5% projektowanego spadku (przy zmniejszonym spadku) i +10% projektowanego spadku (przy zwiększonym spadku), - rzędne kratek ściekowych i pokryw studzienek powinny być wykonane z dokładnością do ± 5 mm Zasady postępowania z wadliwie wykonanymi robotami Wszystkie materiały nie spełniające wymagań podanych w odpowiednich punktach specyfikacji, zostaną odrzucone. Jeśli materiały nie spełniające wymagań zostaną wbudowane lub zastosowane, to na polecenie Inżyniera Wykonawca wymieni je na właściwe, na własny koszt. Wszystkie roboty, które wykazują większe odchylenia cech powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, Inżynier może uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne i ustali zakres i wielkość potrąceń za obniżoną jakość. 7. OBMIAR ROBÓT 7.1. Jednostka obmiarowa Jednostką obmiarową są: m (metr) rurociąg z rur i kształtek na podstawie Dokumentacji Projektowej i pomiaru w terenie kpl. (komplet) studzienki kanalizacyjne, drenażowe na podstawie Dokumentacji Projektowej i pomiaru w terenie. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, SST i wymaganiami Inspektora, jeżeli wszystkie pomiary i badania dały wynik pozytywny Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają: Roboty montażowe ułożenia rur Wykonanie studzienek Odbiór robót zanikających powinien być dokonany w czasie umożliwiającym wykonanie korekt poprawek, bez hamowania ogólnego postępu robót. 9. PODSTAWA PŁATNOŚCI 9.1. Cena jednostki obmiarowej Cena wykonania robót obejmuje: Roboty pomiarowe, przygotowawcze, wytyczenie trasy sieci 7

8 Koszt zakupu materiału Koszt transportu materiałów i urządzeń na miejsce wbudowania Ułożenie, montaż oraz połączenie rur z kształtkami Całość prac związanych z wykonaniem studzienek rewizyjnych Wywóz materiałów z rozbiórki Przeprowadzenie prób szczelności kanalizacji deszczowej Uporządkowanie terenu 10. PRZEPISY ZWIĄZANE Roboty będą wykonywane w bezpieczny sposób, ściśle w zgodzie z Polskimi Normami (PN) lub odpowiednimi normami Krajów UE Normy PN-92/B Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy odbiorze. PN-EN 1401 Systemy przewodów z tworzyw sztucznych. Podziemne bezciśnieniowe systemy przewodowe z niezmiękczonego polichlorku winylu (PVC-U) do odwodnienia i kanalizacji Inne Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Warunki techniczne wykonania i odbioru rurociągów z tworzyw sztucznych 8
