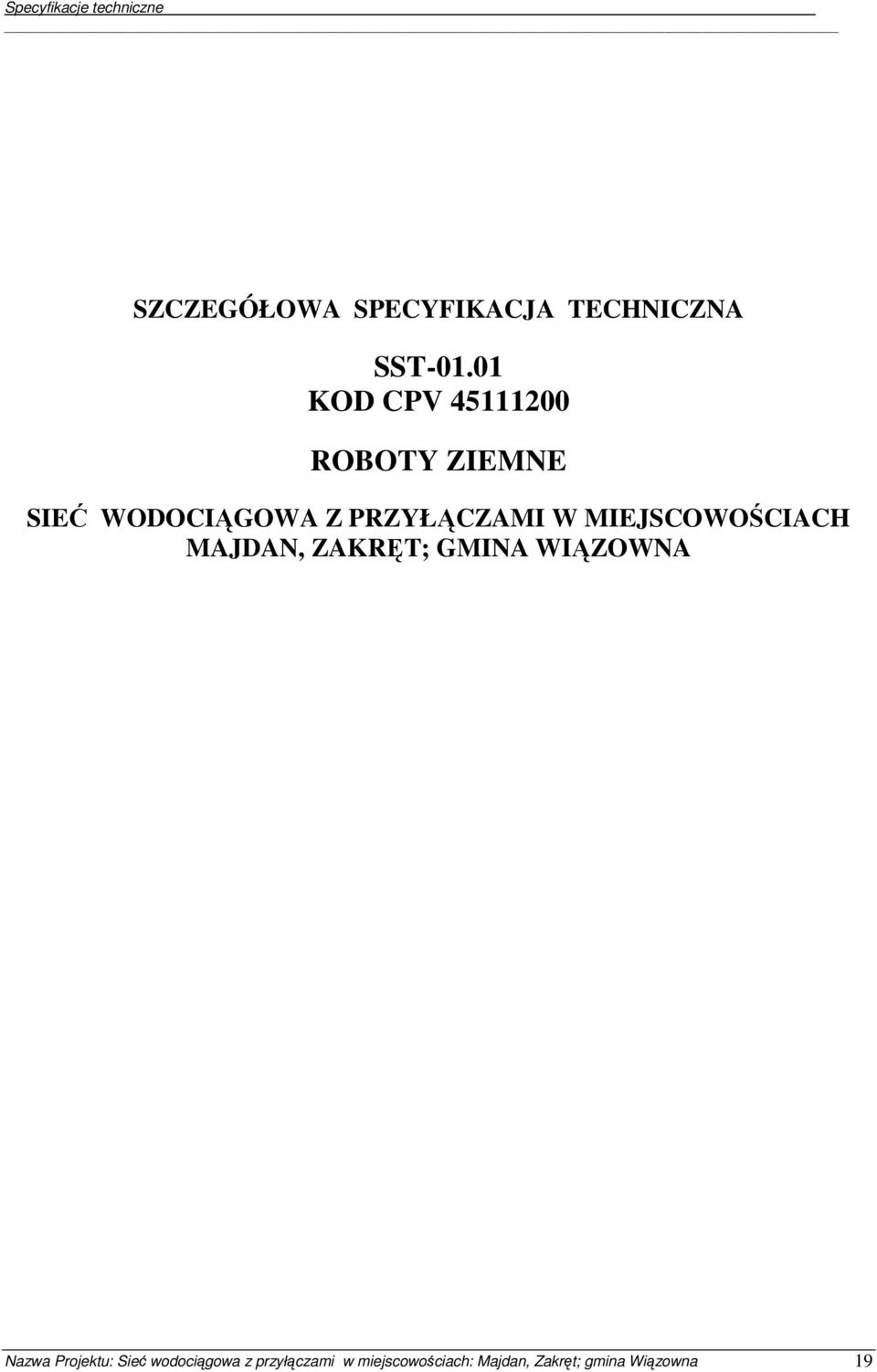

1 Specyfikacje techniczne SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST KOD CPV ROBOTY ZIEMNE SIEĆ WODOCIĄGOWA Z PRZYŁĄCZAMI W MIEJSCOWOŚCIACH MAJDAN, ZAKRĘT; GMINA WIĄZOWNA Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 19

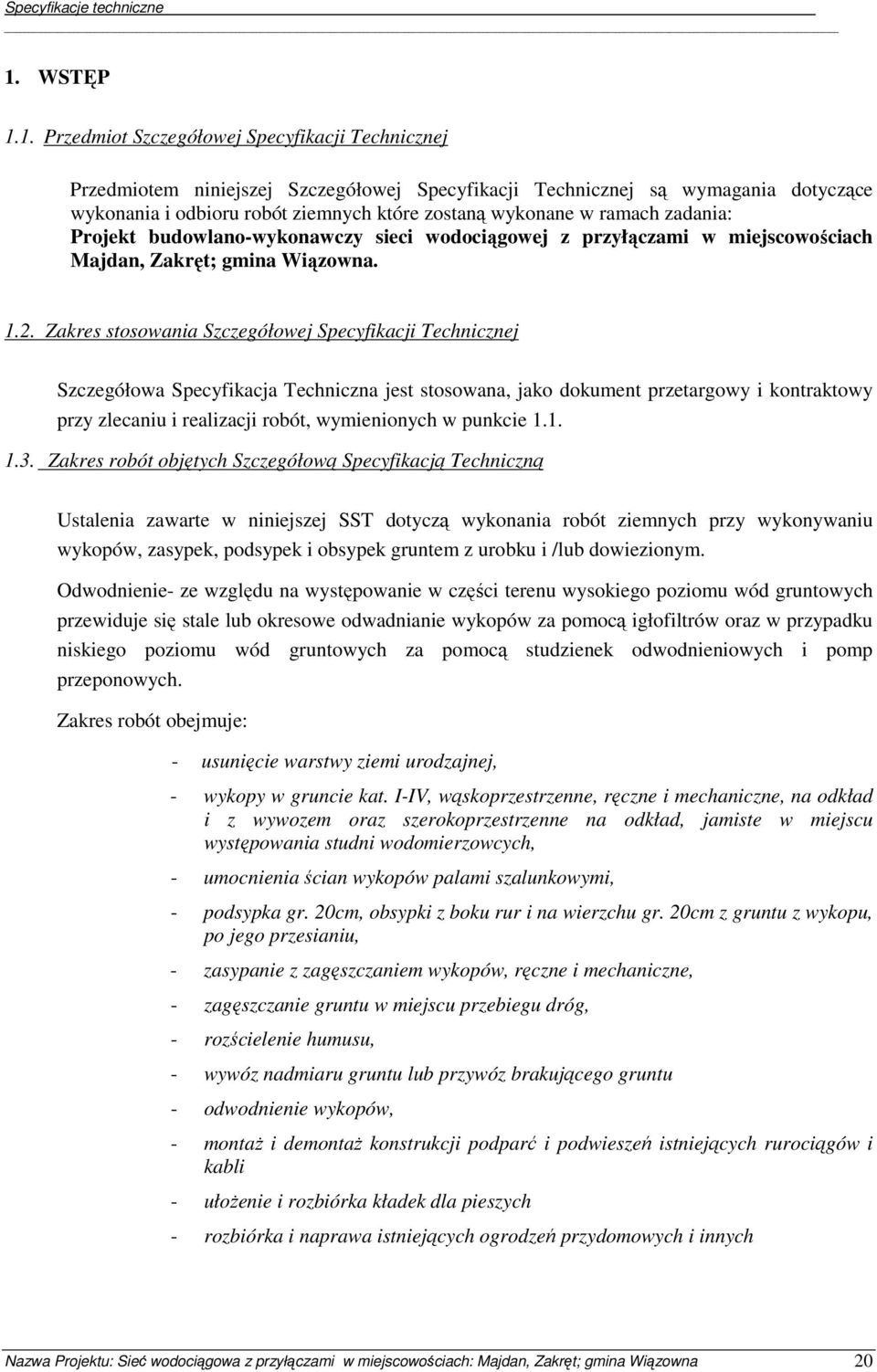

2 Specyfikacje techniczne 1. WSTĘP 1.1. Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót ziemnych które zostaną wykonane w ramach zadania: Projekt budowlano-wykonawczy sieci wodociągowej z przyłączami w miejscowościach Majdan, Zakręt; gmina Wiązowna Zakres stosowania Szczegółowej Specyfikacji Technicznej Szczegółowa Specyfikacja Techniczna jest stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót, wymienionych w punkcie Zakres robót objętych Szczegółową Specyfikacją Techniczną Ustalenia zawarte w niniejszej SST dotyczą wykonania robót ziemnych przy wykonywaniu wykopów, zasypek, podsypek i obsypek gruntem z urobku i /lub dowiezionym. Odwodnienie- ze względu na występowanie w części terenu wysokiego poziomu wód gruntowych przewiduje się stale lub okresowe odwadnianie wykopów za pomocą igłofiltrów oraz w przypadku niskiego poziomu wód gruntowych za pomocą studzienek odwodnieniowych i pomp przeponowych. Zakres robót obejmuje: - usunięcie warstwy ziemi urodzajnej, - wykopy w gruncie kat. I-IV, wąskoprzestrzenne, ręczne i mechaniczne, na odkład i z wywozem oraz szerokoprzestrzenne na odkład, jamiste w miejscu występowania studni wodomierzowcych, - umocnienia ścian wykopów palami szalunkowymi, - podsypka gr. 20cm, obsypki z boku rur i na wierzchu gr. 20cm z gruntu z wykopu, po jego przesianiu, - zasypanie z zagęszczaniem wykopów, ręczne i mechaniczne, - zagęszczanie gruntu w miejscu przebiegu dróg, - rozścielenie humusu, - wywóz nadmiaru gruntu lub przywóz brakującego gruntu - odwodnienie wykopów, - montaŝ i demontaŝ konstrukcji podparć i podwieszeń istniejących rurociągów i kabli - ułoŝenie i rozbiórka kładek dla pieszych - rozbiórka i naprawa istniejących ogrodzeń przydomowych i innych Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 20

3 Specyfikacje techniczne 1.4. Określenia podstawowe Określenia podane w niniejszej Szczegółowej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i ST Wymagania Ogólne Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonania robót oraz za zgodność z dokumentacją projektową, Specyfikacjami Technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST Wymagania Ogólne. 2. MATERIAŁY Materiałami stosowanymi do wykonania robót będących tematem niniejszej specyfikacji są: grunt wydobyty z wykopów, grunty Ŝwirowe i piaszczyste zakupione i dowiezione spoza placu budowy, na ewentualna wymianę gruntu tłuczeń kamienny i Ŝwir do drenaŝu materiały do umocnienia wykopów materiały do odwodnienia wykopów materiały do podparć i podwieszeń materiały na kładki dla pieszych Materiały powinny być, jak określono w Specyfikacji Technicznej, bądź inne, o ile zatwierdzone zostaną przez Inspektora nadzoru. 3. SPRZĘT Warunki ogólne dotyczące uŝywania sprzętu podano w ST Roboty ziemne, związane z wykonaniem wykopów, prowadzone mogą być ręcznie lub przy uŝyciu następującego sprzętu mechanicznego: koparki, spycharki, równiarki, niwelator, walce, płyty i walce wibracyjne, i inny sprzęt odpowiadający pod względem typów i ilości wymaganiom zawartym w projekcie organizacji robót zaakceptowanym przez Inspektora nadzoru. do odwodnienia powierzchniowego igłofiltry, pompy spalinowe i elektryczne. Sprzęt powinien być, jak określono w Specyfikacji Technicznej, bądź inny, o ile zatwierdzony zostanie przez Inspektora nadzoru. 4. TRANSPORT Warunki ogólne dotyczące transportu podano w ST Transport gruntu z wykopów i dokopu odbywać się będzie samowyładowczymi środkami transportu (samochód, ciągniki z przyczepami). UŜyte środki transportu muszą być sprawne technicznie. Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 21

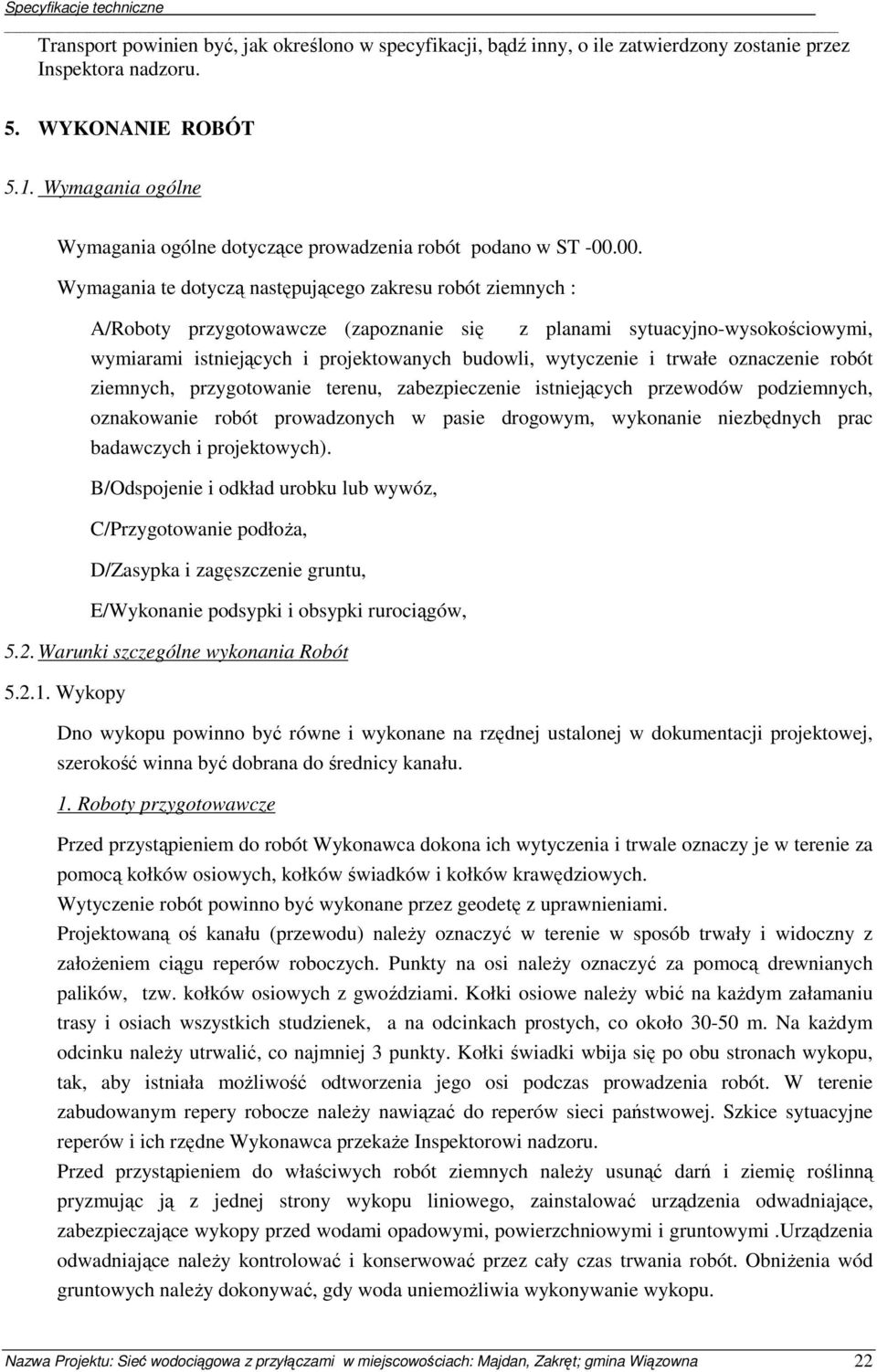

4 Specyfikacje techniczne Transport powinien być, jak określono w specyfikacji, bądź inny, o ile zatwierdzony zostanie przez Inspektora nadzoru. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne Wymagania ogólne dotyczące prowadzenia robót podano w ST Wymagania te dotyczą następującego zakresu robót ziemnych : A/Roboty przygotowawcze (zapoznanie się z planami sytuacyjno-wysokościowymi, wymiarami istniejących i projektowanych budowli, wytyczenie i trwałe oznaczenie robót ziemnych, przygotowanie terenu, zabezpieczenie istniejących przewodów podziemnych, oznakowanie robót prowadzonych w pasie drogowym, wykonanie niezbędnych prac badawczych i projektowych). B/Odspojenie i odkład urobku lub wywóz, C/Przygotowanie podłoŝa, D/Zasypka i zagęszczenie gruntu, E/Wykonanie podsypki i obsypki rurociągów, 5.2. Warunki szczególne wykonania Robót Wykopy Dno wykopu powinno być równe i wykonane na rzędnej ustalonej w dokumentacji projektowej, szerokość winna być dobrana do średnicy kanału. 1. Roboty przygotowawcze Przed przystąpieniem do robót Wykonawca dokona ich wytyczenia i trwale oznaczy je w terenie za pomocą kołków osiowych, kołków świadków i kołków krawędziowych. Wytyczenie robót powinno być wykonane przez geodetę z uprawnieniami. Projektowaną oś kanału (przewodu) naleŝy oznaczyć w terenie w sposób trwały i widoczny z załoŝeniem ciągu reperów roboczych. Punkty na osi naleŝy oznaczyć za pomocą drewnianych palików, tzw. kołków osiowych z gwoździami. Kołki osiowe naleŝy wbić na kaŝdym załamaniu trasy i osiach wszystkich studzienek, a na odcinkach prostych, co około m. Na kaŝdym odcinku naleŝy utrwalić, co najmniej 3 punkty. Kołki świadki wbija się po obu stronach wykopu, tak, aby istniała moŝliwość odtworzenia jego osi podczas prowadzenia robót. W terenie zabudowanym repery robocze naleŝy nawiązać do reperów sieci państwowej. Szkice sytuacyjne reperów i ich rzędne Wykonawca przekaŝe Inspektorowi nadzoru. Przed przystąpieniem do właściwych robót ziemnych naleŝy usunąć darń i ziemię roślinną pryzmując ją z jednej strony wykopu liniowego, zainstalować urządzenia odwadniające, zabezpieczające wykopy przed wodami opadowymi, powierzchniowymi i gruntowymi.urządzenia odwadniające naleŝy kontrolować i konserwować przez cały czas trwania robót. ObniŜenia wód gruntowych naleŝy dokonywać, gdy woda uniemoŝliwia wykonywanie wykopu. Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 22

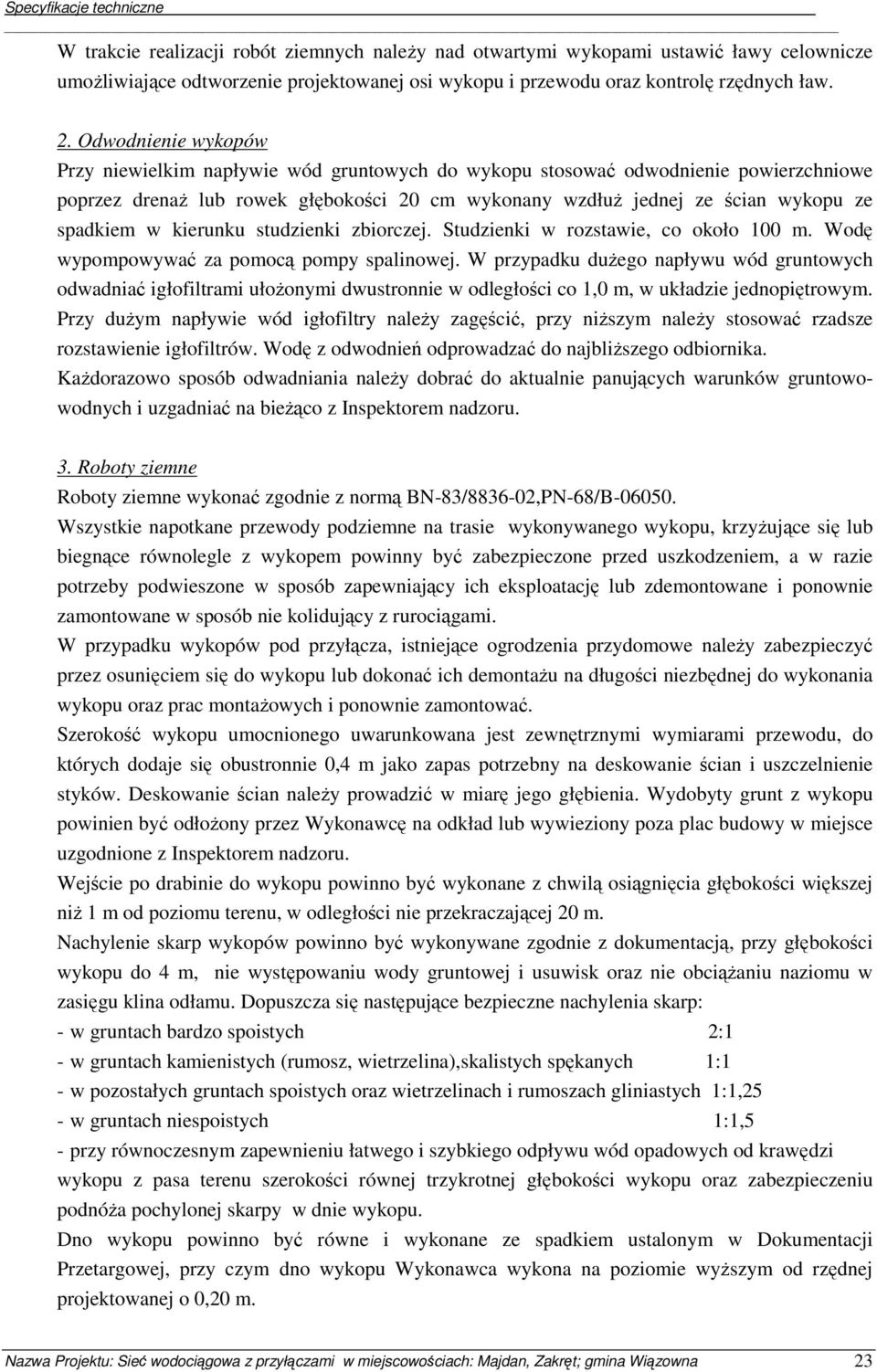

5 Specyfikacje techniczne W trakcie realizacji robót ziemnych naleŝy nad otwartymi wykopami ustawić ławy celownicze umoŝliwiające odtworzenie projektowanej osi wykopu i przewodu oraz kontrolę rzędnych ław. 2. Odwodnienie wykopów Przy niewielkim napływie wód gruntowych do wykopu stosować odwodnienie powierzchniowe poprzez drenaŝ lub rowek głębokości 20 cm wykonany wzdłuŝ jednej ze ścian wykopu ze spadkiem w kierunku studzienki zbiorczej. Studzienki w rozstawie, co około 100 m. Wodę wypompowywać za pomocą pompy spalinowej. W przypadku duŝego napływu wód gruntowych odwadniać igłofiltrami ułoŝonymi dwustronnie w odległości co 1,0 m, w układzie jednopiętrowym. Przy duŝym napływie wód igłofiltry naleŝy zagęścić, przy niŝszym naleŝy stosować rzadsze rozstawienie igłofiltrów. Wodę z odwodnień odprowadzać do najbliŝszego odbiornika. KaŜdorazowo sposób odwadniania naleŝy dobrać do aktualnie panujących warunków gruntowowodnych i uzgadniać na bieŝąco z Inspektorem nadzoru. 3. Roboty ziemne Roboty ziemne wykonać zgodnie z normą BN-83/ ,PN-68/B Wszystkie napotkane przewody podziemne na trasie wykonywanego wykopu, krzyŝujące się lub biegnące równolegle z wykopem powinny być zabezpieczone przed uszkodzeniem, a w razie potrzeby podwieszone w sposób zapewniający ich eksploatację lub zdemontowane i ponownie zamontowane w sposób nie kolidujący z rurociągami. W przypadku wykopów pod przyłącza, istniejące ogrodzenia przydomowe naleŝy zabezpieczyć przez osunięciem się do wykopu lub dokonać ich demontaŝu na długości niezbędnej do wykonania wykopu oraz prac montaŝowych i ponownie zamontować. Szerokość wykopu umocnionego uwarunkowana jest zewnętrznymi wymiarami przewodu, do których dodaje się obustronnie 0,4 m jako zapas potrzebny na deskowanie ścian i uszczelnienie styków. Deskowanie ścian naleŝy prowadzić w miarę jego głębienia. Wydobyty grunt z wykopu powinien być odłoŝony przez Wykonawcę na odkład lub wywieziony poza plac budowy w miejsce uzgodnione z Inspektorem nadzoru. Wejście po drabinie do wykopu powinno być wykonane z chwilą osiągnięcia głębokości większej niŝ 1 m od poziomu terenu, w odległości nie przekraczającej 20 m. Nachylenie skarp wykopów powinno być wykonywane zgodnie z dokumentacją, przy głębokości wykopu do 4 m, nie występowaniu wody gruntowej i usuwisk oraz nie obciąŝaniu naziomu w zasięgu klina odłamu. Dopuszcza się następujące bezpieczne nachylenia skarp: - w gruntach bardzo spoistych 2:1 - w gruntach kamienistych (rumosz, wietrzelina),skalistych spękanych 1:1 - w pozostałych gruntach spoistych oraz wietrzelinach i rumoszach gliniastych 1:1,25 - w gruntach niespoistych 1:1,5 - przy równoczesnym zapewnieniu łatwego i szybkiego odpływu wód opadowych od krawędzi wykopu z pasa terenu szerokości równej trzykrotnej głębokości wykopu oraz zabezpieczeniu podnóŝa pochylonej skarpy w dnie wykopu. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w Dokumentacji Przetargowej, przy czym dno wykopu Wykonawca wykona na poziomie wyŝszym od rzędnej projektowanej o 0,20 m. Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 23

6 Specyfikacje techniczne Zdjęcie pozostawionej warstwy 0,20 m gruntu powinno być wykonane bezpośrednio przed ułoŝeniem przewodów rurowych. Wykopy naleŝy wykonywać bez naruszenia naturalnej struktury gruntu. Przy wykonywaniu wykopów w bezpośrednim sąsiedztwie istniejącej budowli na głębokości równej lub większej niŝ głębokość posadowienia tych budowli naleŝy je zabezpieczyć przed osiadaniem i odkształcaniem. W miejscu krzyŝowania się ciągów pieszych z wykopem naleŝy wykonać przykrycie wykopów kładkami z barierkami dla przejścia pieszych. W przypadku przegłębienia wykopu pod rurociąg wykonać ławę Ŝwirową i ją zagęścić. Tolerancja dla rzędnych dna wykopu nie powinna przekraczać +3 cm dla gruntów zwięzłych, +5 cm dla gruntów wymagających wzmocnienia. Natomiast tolerancja szerokości wykopu do 1,5m wynosi + 5 cm o szerokości większej niŝ 1,5 m -15cm. 4. Przygotowanie podłoŝa Przewody naleŝy układać w wykopie na odpowiednio przygotowanym podłoŝu. Przed przystąpieniem do wykonania podłoŝa naleŝy dokonać odbioru technicznego wykopu. Materiał na podsypki powinien spełniać następujące wymagania : - nie powinny występować cząstki o wymiarach powyŝej 20 mm, - materiał nie moŝe być zmroŝony, - nie moŝe zawierać ostrych kamieni lub innego łamanego materiału. Zagęszczanie podłoŝa powinno być wykonane do Is nie mniej niŝ 0,95 zgodnie z normą BN- 77/ Zasypanie wykopów i ich zagęszczenie Zasypka i zagęszczenie gruntu nie powinno spowodować uszkodzenia ułoŝonego przewodu i obiektów na przewodzie. Grubość warstwy ochronnej zasypu strefy niebezpiecznej ponad wierzch przewodu powinna wynosić co najmniej 0,20 m. Zasypanie przewodu przeprowadza się w trzech etapach: - etap I wykonanie warstwy ochronnej nad kanałami z wyłączeniem odcinków na złączach, - etap II po próbie szczelności złącz rurociągów, wykonanie warstwy ochronnej w miejscach połączeń, - etap III- zasyp wykopu gruntem rodzimym jeśli maksymalna wielkość cząstek nie przekracza 30 mm, warstwami z jednoczesnym zagęszczeniem i rozbiórką deskowań i rozpór ścian wykopu. Zasypkę wokół studzienek rewizyjnych wykonywać ręcznie, warstwami nie przekraczającymi 20 cm wraz z jednoczesnym zagęszczaniem poszczególnych warstw. Zagęszczanie gruntu powinno być wykonane do Is nie mniej niŝ 0,95 zgodnie z normą BN- 77/ Po zakończeniu prac sieciowych naleŝy przywrócić do stanu pierwotnego nawierzchnię na całej długości tras rurociągów i obiektów kubaturowych oraz rowy poprzez wyprofilowanie skarp i dna rowu. Posianie traw po uprzednim rozścielenie humusu na terenach nieutwardzonych. Nadmiar ziemi z wykopów wywieźć na miejsce uzgodnione z Inspektorem nadzoru. Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 24

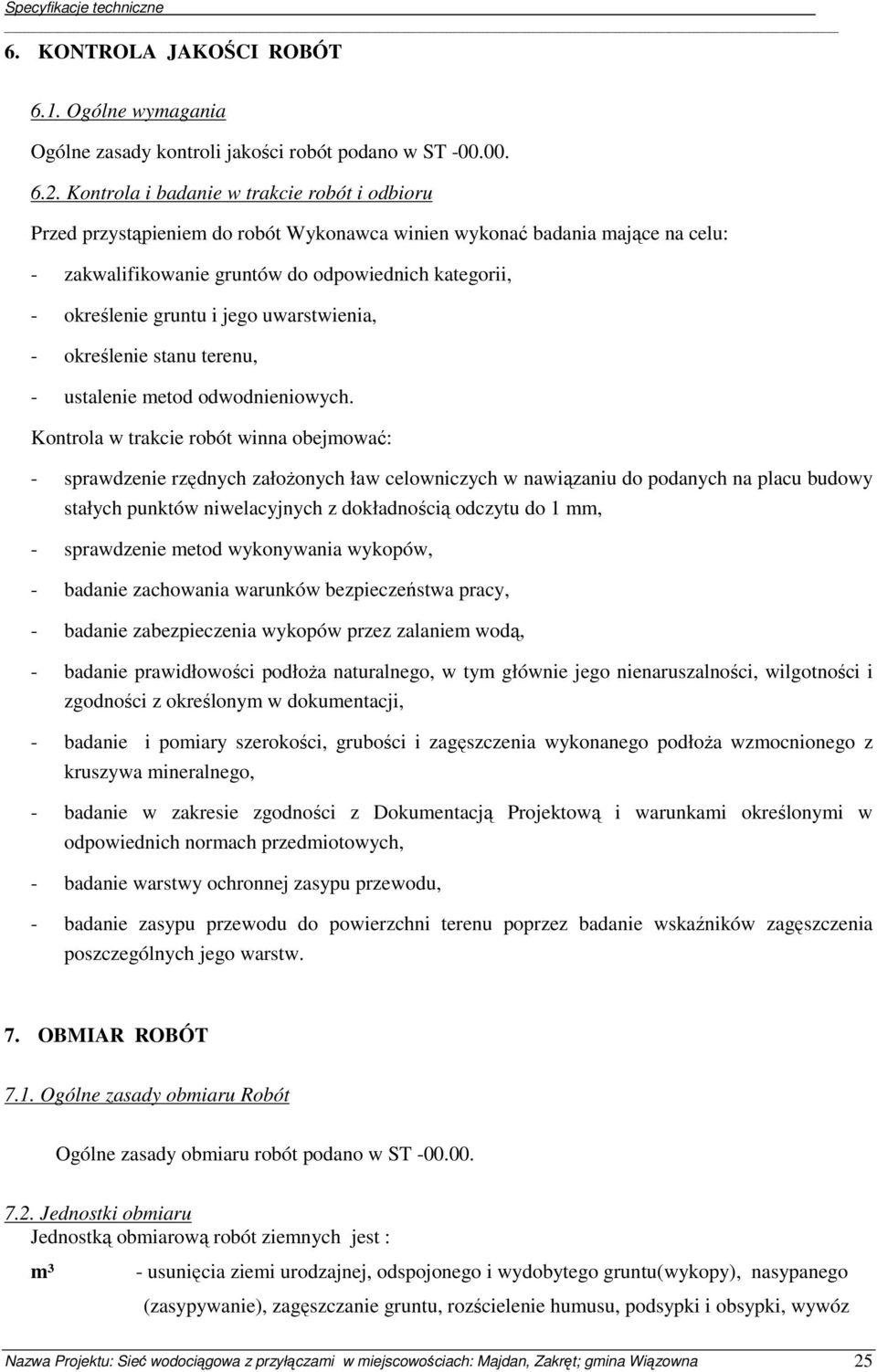

7 Specyfikacje techniczne 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne wymagania Ogólne zasady kontroli jakości robót podano w ST Kontrola i badanie w trakcie robót i odbioru Przed przystąpieniem do robót Wykonawca winien wykonać badania mające na celu: - zakwalifikowanie gruntów do odpowiednich kategorii, - określenie gruntu i jego uwarstwienia, - określenie stanu terenu, - ustalenie metod odwodnieniowych. Kontrola w trakcie robót winna obejmować: - sprawdzenie rzędnych załoŝonych ław celowniczych w nawiązaniu do podanych na placu budowy stałych punktów niwelacyjnych z dokładnością odczytu do 1 mm, - sprawdzenie metod wykonywania wykopów, - badanie zachowania warunków bezpieczeństwa pracy, - badanie zabezpieczenia wykopów przez zalaniem wodą, - badanie prawidłowości podłoŝa naturalnego, w tym głównie jego nienaruszalności, wilgotności i zgodności z określonym w dokumentacji, - badanie i pomiary szerokości, grubości i zagęszczenia wykonanego podłoŝa wzmocnionego z kruszywa mineralnego, - badanie w zakresie zgodności z Dokumentacją Projektową i warunkami określonymi w odpowiednich normach przedmiotowych, - badanie warstwy ochronnej zasypu przewodu, - badanie zasypu przewodu do powierzchni terenu poprzez badanie wskaźników zagęszczenia poszczególnych jego warstw. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru Robót Ogólne zasady obmiaru robót podano w ST Jednostki obmiaru Jednostką obmiarową robót ziemnych jest : m³ - usunięcia ziemi urodzajnej, odspojonego i wydobytego gruntu(wykopy), nasypanego (zasypywanie), zagęszczanie gruntu, rozścielenie humusu, podsypki i obsypki, wywóz Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 25

8 Specyfikacje techniczne m 2 nadmiaru gruntu i przywóz brakującego gruntu; wywóz gruzu - usunięcia ziemi urodzajnej, umocnienia palami szalunkowymi, ułoŝenie i rozbiórka pomostów dla ruchu pieszego, kpl, szt m m-g - montaŝu i demontaŝu konstrukcji podwieszeń kabli i rurociągów w wykopach, igłofiltry, studzienki odwodnieniowe, - rurociągi wodociągowe, kanalizacyjne, drenaŝ - pompowanie wody z wykopu 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST Warunki szczegółowe Następujące roboty ziemne podlegają odbiorowi jako roboty zanikające lub ulegające zakryciu: - zdjęcie humusu - wykopy, przekopy - przygotowanie podłoŝa, - podsypki pod kanały i obiekty kubaturowe, - obsypka kanałów - zasypanie z zagęszczeniem wykopu, - zagęszczanie ziemi w wykopie, - rozścielenie humusu Odbioru robót ziemnych naleŝy dokonać zgodnie z PN-68/B i zgodnie z,,warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych. Dopuszcza się odbiór częściowy wykopu, pod warunkiem, Ŝe obejmować będzie on wykop dla całego obiektu kubaturowego lub dla obiektu liniowego odcinki między miejscami przewidzianymi na posadowienie studzien kanalizacyjnych. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne wymagania dotyczące płatności Ogólne wymagania dotyczące płatności podano w ST Płatności Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 26

9 Specyfikacje techniczne Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Cena za wykonane roboty obejmuje odpowiednio : roboty pomiarowe, przygotowawcze, wytyczenie trasy, opracowanie niezbędnych opracowań dokumentacyjnych: projekt organizacji ruchu wraz z uzgodnieniem i inne, wykonanie wykopów kontrolnych w celu odkrycia istniejących kabli, rurociągów, zabezpieczenie urządzeń podziemnych w wykopie, wykonanie niezbędnych zejść do wykopu, wykonanie kładek przejazdowych i kładek dla pieszych, demontaŝ i montaŝ ogrodzeń, ręczne wyrównanie skarp wykopu i powierzchni odkładu, zabezpieczenie istniejącej zieleni- drzewa, krzewy itp., utrzymanie i naprawa dróg tymczasowych w obrębie robót, wykonanie barierek zabezpieczających, wykonanie prac objętych specyfikacją, opłaty za nadzór przedstawicieli właścicieli urządzeń podziemnych, koszty badań i pomiarów, wykonanie inwentaryzacji powykonawczej wykonanych prac, uporządkowanie miejsc prowadzonych robót. 10. PRZEPISY ZWIĄZANE Roboty będą wykonywane w bezpieczny sposób, ściśle w zgodzie z Polskimi Normami (PN) lub odpowiednimi normami Krajów UE Normy (PN-86/B-02480) PN-B-02480:1986 PN-B-04481:1988 (PN-88/B-04481) Grunty budowlane-określenia, symbole, podział i opis gruntów. Grunty budowlane- Badanie próbek gruntu. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie PN-S-02205(BN-72/ ) PN-78/B BN-83/ BN-77/ wykonywania i badania przy odbiorze. Drogi samochodowe. Roboty ziemne. Wymagania i badania. Kruszywa mineralne. Kruszywo kamienne, budowlane. Badania techniczne. Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. Oznaczanie wskaźnika zagęszczenia gruntu Inne: Warunki techniczne wykonania i odbioru robót budowlano- montaŝowych- część 1. Nazwa Projektu: Sieć wodociągowa z przyłączami w miejscowościach: Majdan, Zakręt; gmina Wiązowna 27
