BOISK SPORTOWYCH ORLIK 2012 PROJEKT BUDOWLANY ARCHITEKTONICZNO- KONSTRUKCYJNY ZAPLECZA BOISK SPORTOWYCH ORLIK 2012 PRZEDMIAR ROBÓT

Transkrypt

1 PROJEKT BUDOWLANY BOISK SPORTOWYCH ORLIK 2012 PROJEKT BUDOWLANY ARCHITEKTONICZNO- KONSTRUKCYJNY ZAPLECZA BOISK SPORTOWYCH ORLIK 2012 PRZEDMIAR ROBÓT

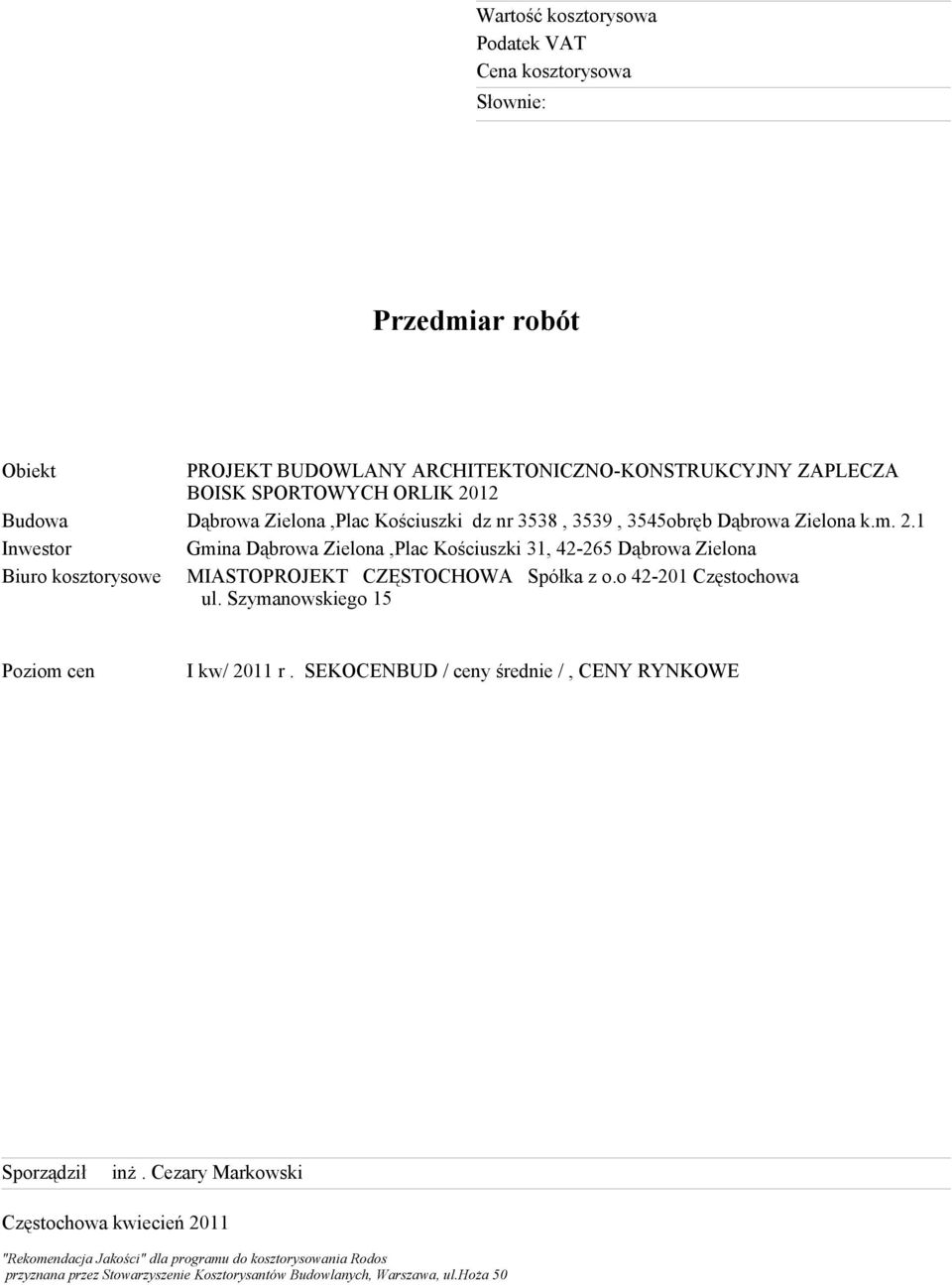

2 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót Obiekt PROJEKT BUDOWLANY ARCHITEKTONICZNO-KONSTRUKCYJNY ZAPLECZA BOISK SPORTOWYCH ORLIK 2012 Budowa Dąbrowa Zielona,Plac Kościuszki dz nr 3538, 3539, 3545obręb Dąbrowa Zielona k.m. 2.1 Inwestor Gmina Dąbrowa Zielona,Plac Kościuszki 31, Dąbrowa Zielona Biuro kosztorysowe MIASTOPROJEKT CZĘSTOCHOWA Spółka z o.o Częstochowa ul. Szymanowskiego 15 Poziom cen I kw/ 2011 r. SEKOCENBUD / ceny średnie /, CENY RYNKOWE Sporządził inż. Cezary Markowski Częstochowa kwiecień 2011 "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

3 Załącznik Strona 2/8 CHARAKTERYSTYKA OBIEKTU Powierzchnia zabudowy budynku zaplecza boisk 82,36 m2 Niniejszy przedmiar sporządzono w oparciu o : - projekt budowlany opracowany w kwietniu 2011 r przez Miastoprojekt Częstochowa Spółka z o.o. ul. Szymanowskiego 15 - Rozporządzenie Ministra Infrastruktury z dn. 18 maja 2004 r. Dz. U. Nr 130 Poz.1389 Założenia wyjściowe do przedmiaru -podstawy do wyliczenia nakładów rzeczowych kosztorysu :KNR,KNNR -odwóz materiałów na odl. 5 km

4 Przedmiar Strona 3/8 1 KNR /02 2 KNR /07 3 KNR /02 4 KNR /05 5 KNR /04 6 KNR /01 7 KNR /01 8 KNR /01 9 KNR /01 10 KNR /02 11 KNR /02 12 KNR /01 1. BUDYNEK - ZAPLECZE BOISK 1.1. STAN SUROWY FUNDAMENTY I ŚCIANY FUNDAMENTOWE Wykopy wykonywane spycharkami gąsienicowymi o mocy 55kW (75kM) w gruncie kategorii III usunięcie gruntu pod warstwy posadzek (5,6*5,6+8,2*5,6)*0,25 m3 19,320 razem m3 19, Roboty ziemne w gruncie kategorii I-III wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,60m3 z transportem urobku samochodami samowyładowczymi na odległość do 1km, lecz z ziemi uprzednio zmagazynowanej w hałdach m3 19, Wykopy oraz przekopy w gruncie kategorii III wykonywane na odkład koparkami przedsiębiernymi o pojemności łyżki 0,60m3 SZER. WYKOPU 1,7, WYS. GĘBOKOŚĆ 0,95 (17,3*2+3,6*4)*1,7*0,95 m3 79,135 ściany fundamentowe 1,0*(5,5*4+5,0*4+7,6*2)*0,25 m3 14,300 ławy fundamentowe 0,5*0,3*(5,75*4+4,75*2+7,35*2) m3 7,080 podkład betonowy 0,1*0,55*(5,85*4+4,65*2+7,25*2) m3 2,596 razem m3 103, Roboty ziemne w gruncie kategorii III wykonywane koparkami przedsiębiernymi o pojemności łyżki 0,60m3 z transportem urobku samochodami samowyładowczymi do 5t na odległość do 1km ściany fundamentowe 1,0*(5,5*4+5,0*4+7,6*2)*0,25 m3 14,300 ławy fundamentowe 0,5*0,3*(5,75*4+4,75*2+7,35*2) m3 7,080 podkład betonowy 0,1*0,55*(5,85*4+4,65*2+7,25*2) m3 2,596 razem m3 23, Nakłady uzupełniające do tablic za każde dalsze rozpoczęte 0,5km odległości transportu gruntu kategorii III-IV samochodami samowyładowczymi do 5t na odległość ponad 1km po drogach utwardzonych odwóz na dodatkową odległość 4 km (23,976+19,32)*4 m3 173,184 razem m3 173, Zasypanie wykopów spycharkami gąsienicowymi 55kW (75KM) z przemieszczeniem gruntu kategorii I-III na odległość do 10m m3 103, Podkłady betonowe na podłożu gruntowym z betonu zwykłego 0,1*0,55*(5,85*4+4,65*2+7,25*2) m3 2,596 razem m3 2, Ławy fundamentowe żelbetowe prostokątne o szerokości do 0,6m z układaniem betonu z zastosowaniem pompy 0,5*0,3*(5,75*4+4,75*2+7,35*2) m3 7,080 razem m3 7, Przygotowanie i montaż zbrojenia ze stali gładkiej w elementach budynków i budowli 0,03714 t 0,037 razem t 0, Przygotowanie i montaż zbrojenia ze stali żebrowanej w elementach budynków i budowli 0,18937 t 0,189 razem t 0, Izolacje przeciwwilgociowe dwiema warstwami papy na lepiku na gorąco, ław fundamentowych betonowych 0,25*(5,75*4+4,75*2+7,35*2) m2 11,800 razem m2 11, Izolacje przeciwwilgociowe powłokowe poziome wykonywane na zimno z emulsji asfaltowej - pierwsza warstwa 13 KNR /02 14 KNR /01 15 KNR /02 0,5*(5,75*4+4,75*2+7,35*2) m2 23,600 razem m2 23, Izolacje przeciwwilgociowe powłokowe poziome wykonywane na zimno z emulsji asfaltowej - każda następna warstwa ponad pierwszą m2 23, Izolacje przeciwwilgociowe powłokowe pionowe wykonywane na zimno z emulsji asfaltowej - pierwsza warstwa 0,3*(5,75*6+4,75*6+7,35*2) m2 23,310 razem m2 23, Izolacje przeciwwilgociowe powłokowe pionowe wykonywane na zimno z emulsji asfaltowej - każda następna warstwa ponad pierwszą m2 23,310

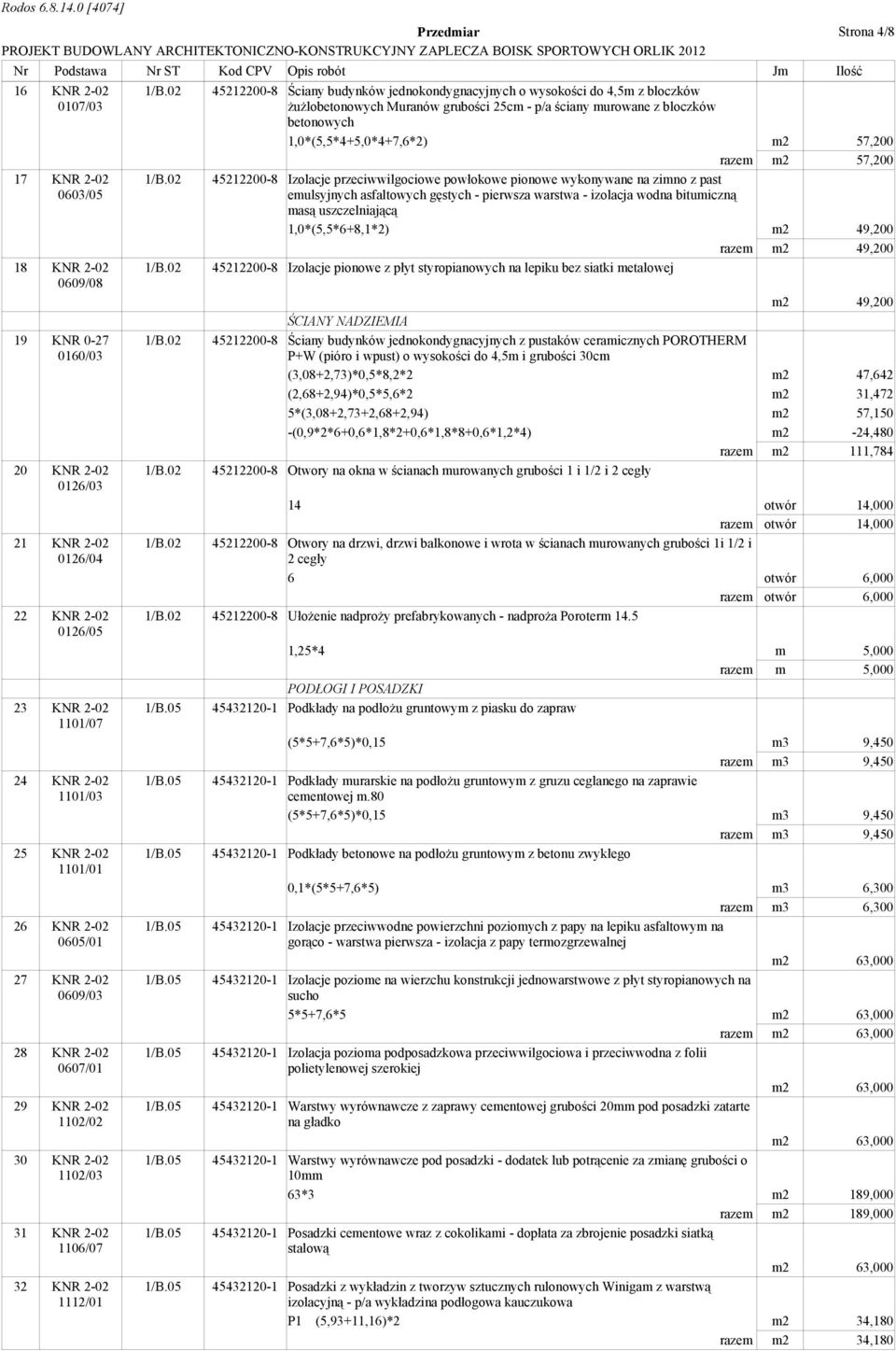

5 Przedmiar Strona 4/8 16 KNR /03 17 KNR /05 18 KNR /08 19 KNR /03 20 KNR /03 21 KNR /04 22 KNR /05 23 KNR /07 24 KNR /03 25 KNR /01 26 KNR /01 27 KNR /03 28 KNR /01 29 KNR /02 30 KNR /03 31 KNR /07 32 KNR / Ściany budynków jednokondygnacyjnych o wysokości do 4,5m z bloczków żużlobetonowych Muranów grubości 25cm - p/a ściany murowane z bloczków betonowych 1,0*(5,5*4+5,0*4+7,6*2) m2 57,200 razem m2 57, Izolacje przeciwwilgociowe powłokowe pionowe wykonywane na zimno z past emulsyjnych asfaltowych gęstych - pierwsza warstwa - izolacja wodna bitumiczną masą uszczelniającą 1,0*(5,5*6+8,1*2) m2 49,200 razem m2 49, Izolacje pionowe z płyt styropianowych na lepiku bez siatki metalowej m2 49,200 ŚCIANY NADZIEMIA Ściany budynków jednokondygnacyjnych z pustaków ceramicznych POROTHERM P+W (pióro i wpust) o wysokości do 4,5m i grubości 30cm (3,08+2,73)*0,5*8,2*2 m2 47,642 (2,68+2,94)*0,5*5,6*2 m2 31,472 5*(3,08+2,73+2,68+2,94) m2 57,150 -(0,9*2*6+0,6*1,8*2+0,6*1,8*8+0,6*1,2*4) m2-24,480 razem m2 111, Otwory na okna w ścianach murowanych grubości 1 i 1/2 i 2 cegły 14 otwór 14,000 razem otwór 14, Otwory na drzwi, drzwi balkonowe i wrota w ścianach murowanych grubości 1i 1/2 i 2 cegły 6 otwór 6,000 razem otwór 6, Ułożenie nadproży prefabrykowanych - nadproża Poroterm ,25*4 m 5,000 razem m 5,000 PODŁOGI I POSADZKI Podkłady na podłożu gruntowym z piasku do zapraw (5*5+7,6*5)*0,15 m3 9,450 razem m3 9, Podkłady murarskie na podłożu gruntowym z gruzu ceglanego na zaprawie cementowej m.80 (5*5+7,6*5)*0,15 m3 9,450 razem m3 9, Podkłady betonowe na podłożu gruntowym z betonu zwykłego 0,1*(5*5+7,6*5) m3 6,300 razem m3 6, Izolacje przeciwwodne powierzchni poziomych z papy na lepiku asfaltowym na gorąco - warstwa pierwsza - izolacja z papy termozgrzewalnej Izolacje poziome na wierzchu konstrukcji jednowarstwowe z płyt styropianowych na sucho 5*5+7,6*5 razem Izolacja pozioma podposadzkowa przeciwwilgociowa i przeciwwodna z folii polietylenowej szerokiej Warstwy wyrównawcze z zaprawy cementowej grubości 20mm pod posadzki zatarte na gładko Warstwy wyrównawcze pod posadzki - dodatek lub potrącenie za zmianę grubości o 10mm 63*3 m2 189,000 razem m2 189, Posadzki cementowe wraz z cokolikami - dopłata za zbrojenie posadzki siatką stalową Posadzki z wykładzin z tworzyw sztucznych rulonowych Winigam z warstwą izolacyjną - p/a wykładzina podłogowa kauczukowa P1 (5,93+11,16)*2 m2 34,180 razem m2 34,180

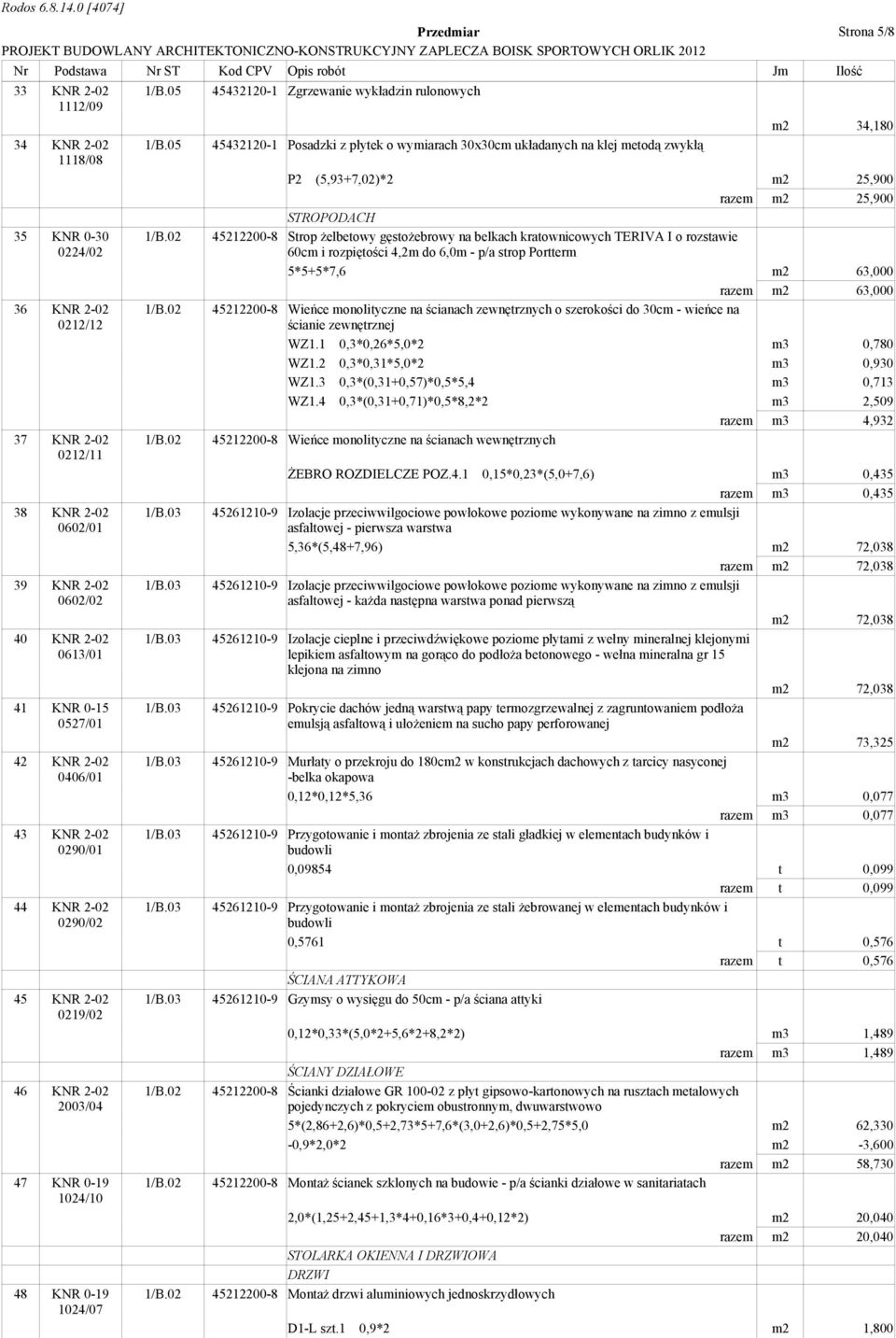

6 Przedmiar Strona 5/8 33 KNR /09 34 KNR /08 35 KNR /02 36 KNR /12 37 KNR /11 38 KNR /01 39 KNR /02 40 KNR /01 41 KNR /01 42 KNR /01 43 KNR /01 44 KNR /02 45 KNR /02 46 KNR /04 47 KNR /10 48 KNR / Zgrzewanie wykładzin rulonowych Posadzki z płytek o wymiarach 30x30cm układanych na klej metodą zwykłą m2 34,180 P2 (5,93+7,02)*2 m2 25,900 razem m2 25,900 STROPODACH Strop żelbetowy gęstożebrowy na belkach kratownicowych TERIVA I o rozstawie 60cm i rozpiętości 4,2m do 6,0m - p/a strop Portterm 5*5+5*7,6 razem Wieńce monolityczne na ścianach zewnętrznych o szerokości do 30cm - wieńce na ścianie zewnętrznej WZ1.1 0,3*0,26*5,0*2 m3 0,780 WZ1.2 0,3*0,31*5,0*2 m3 0,930 WZ1.3 0,3*(0,31+0,57)*0,5*5,4 m3 0,713 WZ1.4 0,3*(0,31+0,71)*0,5*8,2*2 m3 2,509 razem m3 4, Wieńce monolityczne na ścianach wewnętrznych ŻEBRO ROZDIELCZE POZ.4.1 0,15*0,23*(5,0+7,6) m3 0,435 razem m3 0, Izolacje przeciwwilgociowe powłokowe poziome wykonywane na zimno z emulsji asfaltowej - pierwsza warstwa 5,36*(5,48+7,96) m2 72,038 razem m2 72, Izolacje przeciwwilgociowe powłokowe poziome wykonywane na zimno z emulsji asfaltowej - każda następna warstwa ponad pierwszą m2 72, Izolacje cieplne i przeciwdźwiękowe poziome płytami z wełny mineralnej klejonymi lepikiem asfaltowym na gorąco do podłoża betonowego - wełna mineralna gr 15 klejona na zimno m2 72, Pokrycie dachów jedną warstwą papy termozgrzewalnej z zagruntowaniem podłoża emulsją asfaltową i ułożeniem na sucho papy perforowanej m2 73, Murłaty o przekroju do 180cm2 w konstrukcjach dachowych z tarcicy nasyconej -belka okapowa 0,12*0,12*5,36 m3 0,077 razem m3 0, Przygotowanie i montaż zbrojenia ze stali gładkiej w elementach budynków i budowli 0,09854 t 0,099 razem t 0, Przygotowanie i montaż zbrojenia ze stali żebrowanej w elementach budynków i budowli 0,5761 t 0,576 razem t 0,576 ŚCIANA ATTYKOWA Gzymsy o wysięgu do 50cm - p/a ściana attyki 0,12*0,33*(5,0*2+5,6*2+8,2*2) m3 1,489 razem m3 1,489 ŚCIANY DZIAŁOWE Ścianki działowe GR z płyt gipsowo-kartonowych na rusztach metalowych pojedynczych z pokryciem obustronnym, dwuwarstwowo 5*(2,86+2,6)*0,5+2,73*5+7,6*(3,0+2,6)*0,5+2,75*5,0 m2 62,330-0,9*2,0*2 m2-3,600 razem m2 58, Montaż ścianek szklonych na budowie - p/a ścianki działowe w sanitariatach 2,0*(1,25+2,45+1,3*4+0,16*3+0,4+0,12*2) m2 20,040 razem m2 20,040 STOLARKA OKIENNA I DRZWIOWA DRZWI Montaż drzwi aluminiowych jednoskrzydłowych D1-L szt.1 0,9*2 m2 1,800

7 Przedmiar Strona 6/8 49 KNR /03 50 KNR /03 51 KNR /08 52 KNR /02 53 KNR /04 54 KNR /04 55 KNR /06 56 KNR /02 57 KNR /01 58 KNR /05 59 KNR /01 60 KNR /02 61 KNR /01 D1-P szt.1 0,9*2 m2 1,800 razem m2 3, Drzwi stalowe przeciwpożarowe jednostronne o powierzchni do 2m2 - p/a drzwi stalowe wejściowe DZ -L szt.3 0,9*2,0*3 m2 5,400 DZ- P szt.3 0,9*2,0*3 m2 5,400 razem m2 10,800 OKNA Montaż okien uchylnych jednodzielnych o powierzchni do 1,0m2 O1 szt. 4 0,6*1,2*4 m2 2,880 razem m2 2, Montaż okien rozwieranych i uchylno-rozwieranych dwudzielnych o powierzchni do 1,5m2 O2 ;O3 ;O4 0,6*1,8*10 m2 10,800 razem m2 10, ROBOTY WYKOŃCZENIOWE TYNKI, MALOWANIE, WYKŁADZINY Tynki zwykłe kategorii III ścian i słupów wykonywane mechanicznie 2,86*5+2,6*5+(2,86+2,6)*0,5*5*2 m2 54,600 3,0*5+2,6*5+(3,0+2,6)*0,5*7,6*2 m2 70,560 razem m2 125, Tynki zwykłe kategorii III stropów i podciągów wykonywane mechanicznie 5*5+5*7,6 razem Gładzie gipsowe dwuwarstwowe na ścianach z elementów prefabrykowanych i betonów wylewanych 2,86*5+2,6*5+(2,86+2,6)*0,5*5*2 m2 54,600 3,0*5+2,6*5+(3,0+2,6)*0,5*7,6*2 m2 70,560-2,45*2,45*2,0*2 m2-24,010 -(2,45+2,9)*2*2,0 m2-21,400 razem m2 79, Gładzie gipsowe dwuwarstwowe na sufitach z elementów prefabrykowanych i betonów wylewanych Gładzie gipsowe dwuwarstwowe na ścianach z płyt gipsowych 2,45*4*2,73+2,45*4*2,8+4,6*2*(2,98+2,74)*0,5+2,74*2,45*4+2,9*2*(2,6+2,7)*0,5 m2 122,728 POTRĄCENIE NA PŁYTKI -(2,45*2,0*4+2,0*1,35*2)-(2,9+2,45)*2,0*2 m2-46,400 razem m2 76,328 MALOWANIE Dwukrotne malowanie farbami emulsyjnymi wewnętrznych tynków gładkich bez gruntowania 125,16+63 m2 188,160 razem m2 188, Dwukrotne malowanie farbami emulsyjnymi wewnętrznych płyt gipsowych spoinowanych szpachlowanych z gruntowaniem m2 76,328 OKŁADZINY ŚCIAN Licowanie ścian płytkami terakotowymi luzem o wymiarach 10x10cm 2,45*8*2,0-1,0*2,0*2 m2 35,200 umywalki w szatni 1,35*2,0*2 m2 5,400 2,45*2,0*4-1,0*2,0*2+2,9*2,0*4 m2 38,800 razem m2 79,400 OCIEPLENIE BUDYNKU Ocieplenie ręczne ścian budynków, płytami styropianowymi o grubości 10cm klejonymi do podłoża, w technologii STO THERM CLASSIC, wraz z wykonaniem wyprawy elewacyjnej (3,05+3,43+3,57+3,09)*5,8+8,4*(3,57+3,17)*0,5*2+(3,43+3,17)*0,5*5,8*2 m2 171,108 potrącenia otworów -(1,0*2*6+0,6*1,8*10+0,6*1,2*4) m2-25,680 razem m2 145, Ocieplenie ręczne ścian budynków płytami styropianowymi o grubości 8cm klejonymi do podłoża, w technologii STO THERM CLASSIC, wraz z wykonaniem wyprawy elewacyjnej - ocieplenie attyka 0,18*(5,53*2+5,26*2+8,13*2) m2 6,811 razem m2 6,811

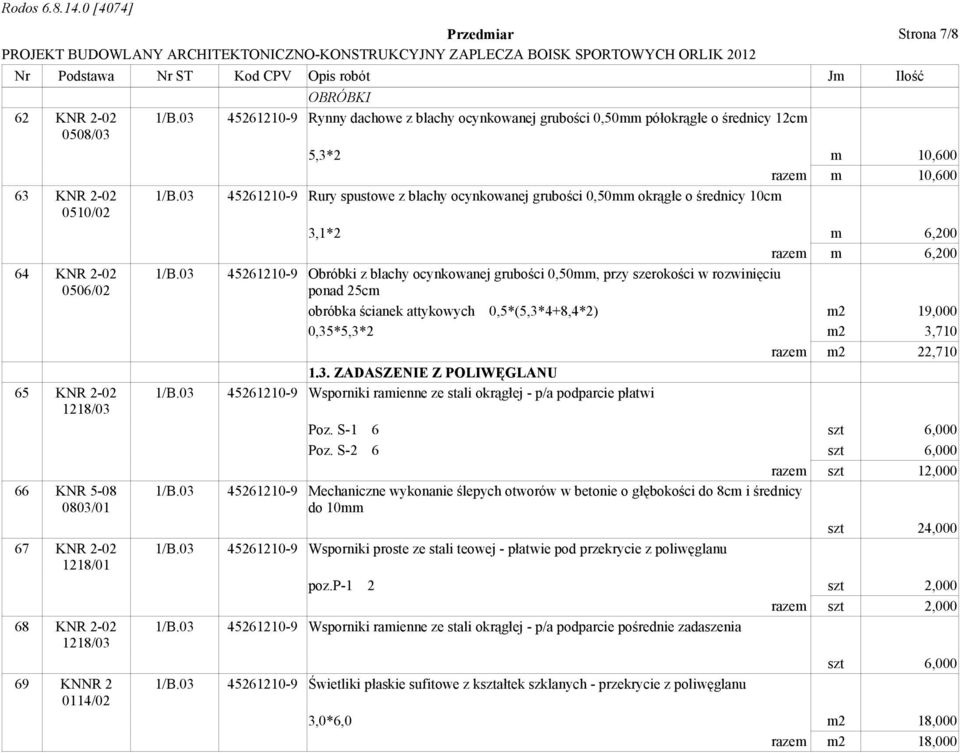

8 Przedmiar Strona 7/8 62 KNR /03 63 KNR /02 64 KNR /02 65 KNR /03 66 KNR /01 67 KNR /01 68 KNR /03 69 KNNR /02 OBRÓBKI Rynny dachowe z blachy ocynkowanej grubości 0,50mm półokrągłe o średnicy 12cm 5,3*2 m 10,600 razem m 10, Rury spustowe z blachy ocynkowanej grubości 0,50mm okrągłe o średnicy 10cm 3,1*2 m 6,200 razem m 6, Obróbki z blachy ocynkowanej grubości 0,50mm, przy szerokości w rozwinięciu ponad 25cm obróbka ścianek attykowych 0,5*(5,3*4+8,4*2) m2 19,000 0,35*5,3*2 m2 3,710 razem m2 22, ZADASZENIE Z POLIWĘGLANU Wsporniki ramienne ze stali okrągłej - p/a podparcie płatwi Poz. S-1 6 szt 6,000 Poz. S-2 6 szt 6,000 razem szt 12, Mechaniczne wykonanie ślepych otworów w betonie o głębokości do 8cm i średnicy do 10mm szt 24, Wsporniki proste ze stali teowej - płatwie pod przekrycie z poliwęglanu poz.p-1 2 szt 2,000 razem szt 2, Wsporniki ramienne ze stali okrągłej - p/a podparcie pośrednie zadaszenia Świetliki płaskie sufitowe z kształtek szklanych - przekrycie z poliwęglanu szt 6,000 3,0*6,0 m2 18,000 razem m2 18,000

9 Tabela elementów Strona 8/8 Nr Opis robót Wartość 1. BUDYNEK - ZAPLECZE BOISK 1.1. STAN SUROWY 1.2. ROBOTY WYKOŃCZENIOWE 1.3. ZADASZENIE Z POLIWĘGLANU Razem Podatek VAT Ogółem kosztorys
