PROJEKT BUDOWLANO-WYKONAWCZY

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT BUDOWLANO-WYKONAWCZY"

Transkrypt

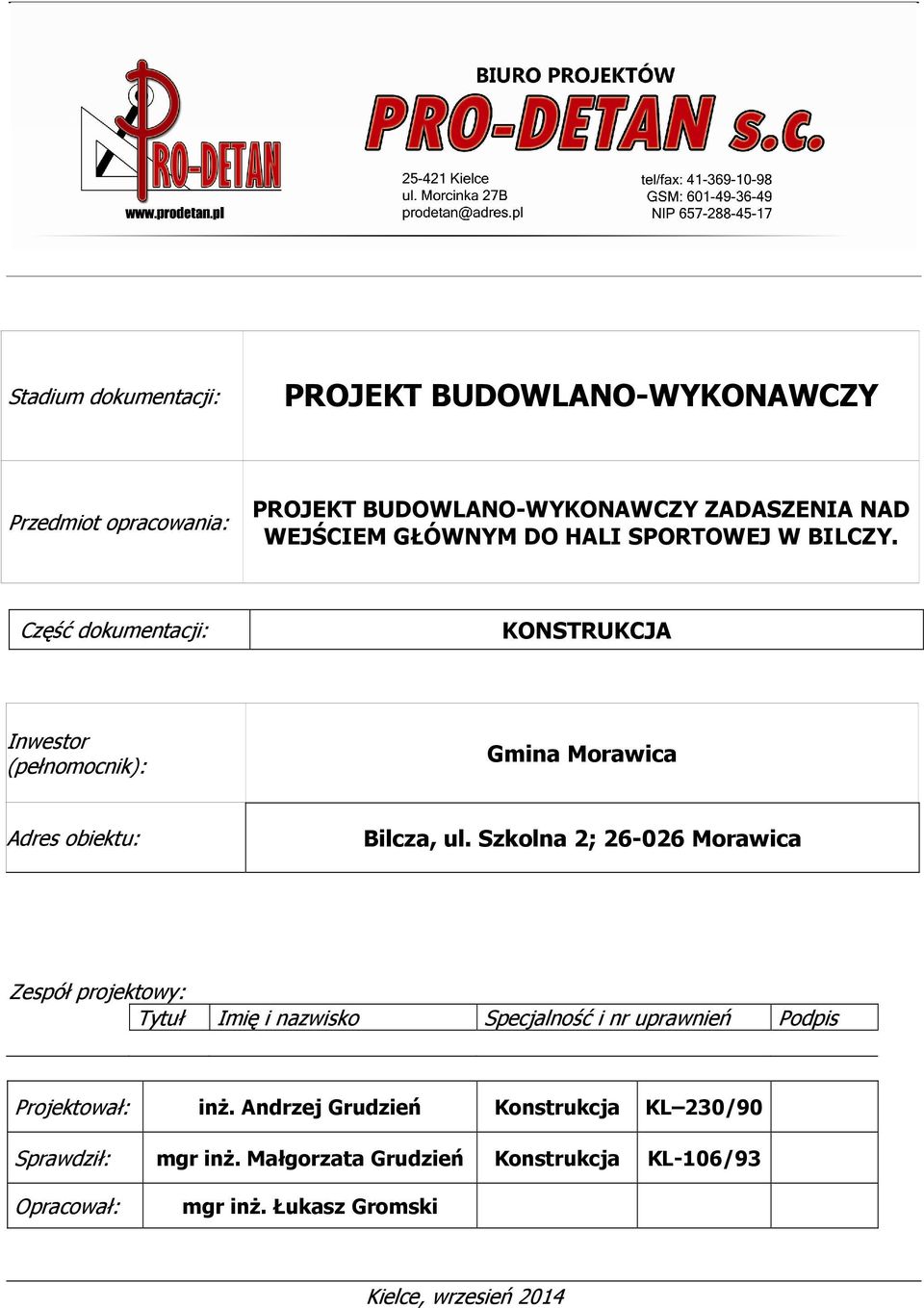

1 Stadium dokumentacji: PROJEKT BUDOWLANO-WYKONAWCZY Przedmiot opracowania: PROJEKT BUDOWLANO-WYKONAWCZY ZADASZENIA NAD WEJŚCIEM GŁÓWNYM DO HALI SPORTOWEJ W BILCZY. Część dokumentacji: KONSTRUKCJA Inwestor (pełnomocnik): Gmina Morawica Adres obiektu: Bilcza, ul. Szkolna 2; Morawica Zespół projektowy: Tytuł Imię i nazwisko Specjalność i nr uprawnień Podpis Projektował: inż. Andrzej Grudzień Konstrukcja KL 230/90 Sprawdził: mgr inż. Małgorzata Grudzień Konstrukcja KL-106/93 Opracował: mgr inż. Łukasz Gromski Kielce, wrzesień 2014

2 Projekt budowlano-wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy. ZAWARTOŚĆ OPRACOWANIA A./ DOKUMENTY FORMALNO PRAWNE B./ OPIS TECHNICZNY C./ OBLICZENIA D./ WYKAZY E./ RYSUNKI K-1 Schemat montażowy; K-2 Szczegóły połączeń; K-3 Dźwigar Dz-1, Dz-1*; K-4 Marka M-1; Krokiew K-1;

3 Projekt budowlano-wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA - Zlecenie Inwestora; - Inwentaryzacja stanu istniejącego dla potrzeb opracowania projektu; - fragment archiwalnego projektu architektonicznego opracowanego przez Pracownię Studio A z Kielc w 2008r. - badania własne obiektu - wizja lokalna - Normy budowlane i literatura techniczna 2. PRZEDMIOT I ZAKRES OPRACOWANIA - Przedmiotem niniejszego opracowania jest projekt budowlano wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy, w zakresie branży konstrukcyjnej. 3. OPIS ROZWIĄZAŃ KONSTRUKCYJNYCH 3.1 Układ konstrukcyjny obiektu Projektuje się zadaszenie jednonawowe, łukowe o konstrukcji stalowej. Głównymi elementami nośnymi są dźwigary z kształtowników prostokątnych oparte, na wsporniku stalowym oraz istniejących słupach żelbetowych o przekroju kołowym. Krokwie łukowe z rur prostokątnych oparte na dźwigarach są podporami pod deskowanie pełne pokryte blachą tytanowo-aluminiową. Rozstaw dźwigarów głównych to 5,85m. Rozstaw krokwi łukowych od 0,6m do 0,85m. Wymagania materiałowe: - Stal profilowa: S235JR - Śruby kl. 5.6(5): śruby PN-EN ISO 4014, kl. B nakrętki PN-EN ISO 4032, kl. B podkładki PN-EN ISO 7091, kl. C - Kotwy chemiczne: HIT-HY 200-A (np. Hilti ) + pręt gwintowany Ø10 kl. 8.8 HIT-HY 200-A +HIT-V M10x110 kl. 5.8 (np. Hilti )

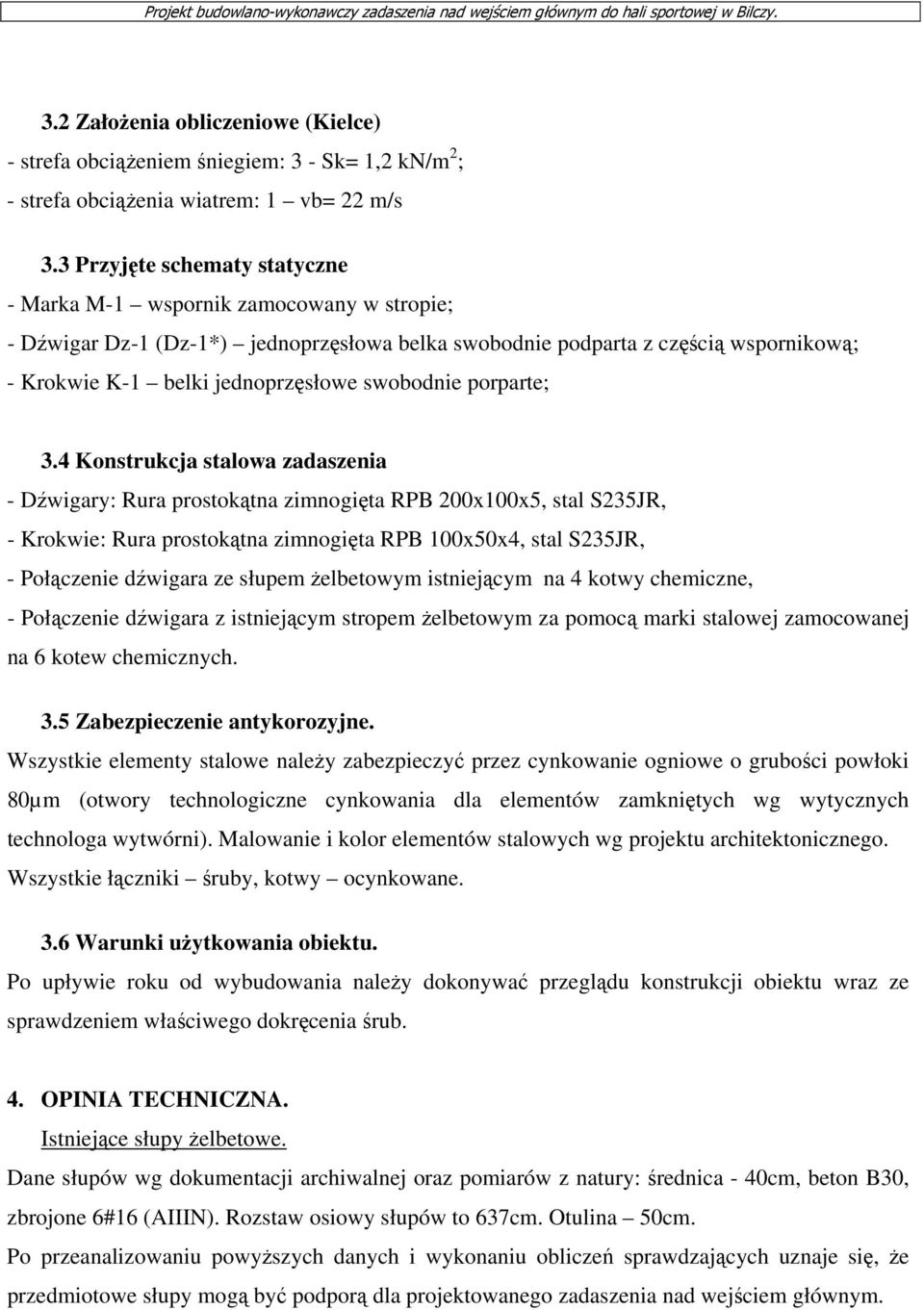

4 Projekt budowlano-wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy. 3.2 Założenia obliczeniowe (Kielce) - strefa obciążeniem śniegiem: 3 - Sk= 1,2 kn/m 2 ; - strefa obciążenia wiatrem: 1 vb= 22 m/s 3.3 Przyjęte schematy statyczne - Marka M-1 wspornik zamocowany w stropie; - Dźwigar Dz-1 (Dz-1*) jednoprzęsłowa belka swobodnie podparta z częścią wspornikową; - Krokwie K-1 belki jednoprzęsłowe swobodnie porparte; 3.4 Konstrukcja stalowa zadaszenia - Dźwigary: Rura prostokątna zimnogięta RPB 200x100x5, stal S235JR, - Krokwie: Rura prostokątna zimnogięta RPB 100x50x4, stal S235JR, - Połączenie dźwigara ze słupem żelbetowym istniejącym na 4 kotwy chemiczne, - Połączenie dźwigara z istniejącym stropem żelbetowym za pomocą marki stalowej zamocowanej na 6 kotew chemicznych. 3.5 Zabezpieczenie antykorozyjne. Wszystkie elementy stalowe należy zabezpieczyć przez cynkowanie ogniowe o grubości powłoki 80µm (otwory technologiczne cynkowania dla elementów zamkniętych wg wytycznych technologa wytwórni). Malowanie i kolor elementów stalowych wg projektu architektonicznego. Wszystkie łączniki śruby, kotwy ocynkowane. 3.6 Warunki użytkowania obiektu. Po upływie roku od wybudowania należy dokonywać przeglądu konstrukcji obiektu wraz ze sprawdzeniem właściwego dokręcenia śrub. 4. OPINIA TECHNICZNA. Istniejące słupy żelbetowe. Dane słupów wg dokumentacji archiwalnej oraz pomiarów z natury: średnica - 40cm, beton B30, zbrojone 6#16 (AIIIN). Rozstaw osiowy słupów to 637cm. Otulina 50cm. Po przeanalizowaniu powyższych danych i wykonaniu obliczeń sprawdzających uznaje się, że przedmiotowe słupy mogą być podporą dla projektowanego zadaszenia nad wejściem głównym.

5 Projekt budowlano-wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy. Istniejąca hala. Po przeanalizowaniu danych z dokumentacji archiwalnej oraz wizji lokalnej uznaje się, że nie ma przeciwskazań i przedmiotowa hala może być podporą dla projektowanego zadaszenia nad wejściem głównym. 5. WYTYCZNE WYKONANIA, MONTAŻU I ODBIORU KONSTRUKCJI STALOWEJ. Konstrukcję stalową zaliczono do klasy 3 zgodnie z wytycznymi wg normy PN-B-06200/2002, Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Złącza spawane wykonać w poziomie jakości C wg. PN-EN ISO 5817:2005 Niniejsze opracowanie nie zawiera projektu organizacji i montażu konstrukcji stalowej. Opracowanie takiego projektu leży w gestii Generalnego Wykonawcy. Projekt organizacji i montażu opracować biorąc pod uwagę następujące wskazówki: - Montaż konstrukcji prowadzić zapewniając stateczność obiektu w każdej fazie montażu. - Przed dostarczeniem konstrukcji na budowę dokonać próbnego montażu w miejscu wbudowania. 6. UWAGI KOŃCOWE Należy wykonać próbny montaż (przed zabezpieczeniem antykorozyjnym) w celu wyznaczenia dokładnego miejsca spawania marki mocującej Dz-1 (Dz-1*) do istniejącego słupa żelbetowego. W przypadku znacznej zmiany lokalizacji marki należy wykonać korektę rozstawu łączników dla krokwi K-1 przy ich maksymalnym rozstawie wynoszącym 85 cm. Na śruby oraz nakrętki należy zastosować nakładki maskujące. Kotwy chemiczne należy osadzać z zachowaniem minimalnych odległości (od krawędzi i rozstawu) zalecanych przez producenta. Wszystkie materiały stosowane do wykonania obiektu należy zastosować zgodnie z technologią podaną przez producenta. W razie jakichkolwiek wątpliwości należy skontaktować się z producentem danego wyrobu. Projekt należy rozpatrywać wraz z projektem architektonicznym. Roboty wykonywać zgodnie z warunkami technicznymi odbioru robót budowlanomontażowych, przepisami prawa budowlanego, przepisami BHP i P-poż. Wszelkie roboty muszą być wykonywane pod nadzorem uprawnionych osób do prowadzenia danego typu robót. Roboty zanikające i podlegające odbiorowi powinny być zapisywane i potwierdzane przez inspektorów nadzoru w dzienniku budowy. Wykonawcy dla celów przygotowania wyceny realizacji inwestycji zobowiązani są do wykonania przedmiarów w poszczególnych branżach, uwzględniających zasady i reguły

6 Projekt budowlano-wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy. detalowania wszelkich charakterystycznych miejsc i przekrojów zgodnie ze sztuką budowlaną i niniejszym projektem, w zakresie pozwalającym na określenie kosztu realizacji obiektu. Niniejszy projekt nie może być kopiowany, powielany i stosowany w jakiejkolwiek formie bez zgody autora projektu. Może być wykorzystany jednorazowo do konkretnie przypisanej lokalizacji. Dopuszcza się stosowanie zamiennych rozwiązań technologicznych i materiałowych o parametrach technicznych analogicznych i przede wszystkim nie gorszych od zawartych w projekcie - na powyższe należy uzyskać zgodę Zamawiającego. Niniejszy projekt należy rozpatrywać kompleksowo jako całość. Jeżeli jakaś informacja nie pojawia się na rysunkach, a pojawia się w kosztorysie, bądź specyfikacji, należy ją przyjmować do realizacji. Roboty należy wykonywać zgodnie ze sztuką budowlaną Wrzesień 2014 Projektant: inż. Andrzej Grudzień upr. bud. KL-230/90

7 ZESTAWIENIE OBCIĄŻEŃ ZADASZENIE NAD WEJŚCIEM GŁÓWNYM W BILCZY Obciążenia stałe. Obciążenie - blacha tytanowo - aluminiowa - opierzenie pełne z desek gr. 2,5 cm - rezerwa na podwieszenie RAZEM : charakt. oblicz. γ [kn/m 2 f ] [kn/m 2 ] 0,02 1,35 0,03 0,18 1,35 0,24 0,15 1,35 0,20 0,35 1,35 0,47 Obciążenie śniegiem wg PN-EN Strefa obciążenia śniegiem 3 Kielce sk= 1,2 kn/m 2 - wartość charakterystyczna obciążenia śniegiem gruntu µ 1 = 0,8 - współczynnik kształtu dachu Ct= 1 - współczynnik ekspozycji Ce= 1 - współczynnik termiczny µ 3 = 1,65 - współczynnik kształtu dachu - dach walcowy b= ls= d= 8,3 m - szerokośc dachu h= f= 1,2 m - strzałka dachu - śnieg Obciążenie RAZEM : charakt. oblicz. γ [kn/m 2 f ] [kn/m 2 ] 0,96 1,5 1,44 0,96 1,5 1,44 - śnieg (sk*µ 3 *Ct*Ce) - śnieg (sk*0,5µ 3 *Ct*Ce) Obciążenie charakt. oblicz. γ [kn/m 2 f ] [kn/m 2 ] 1,98 1,5 2,97 0,99 1,5 1,49 Obciążenie wiatrem wg PN-EN Strefa obciążenia wiatrem 1 Kielce cdir= 1 - współczynnik kierunkowy cseason= 1 - współczynnik sezonowy vb,o= 22 m/s - wartość podstawowa bazowej prędkości wiatru vb= 22 m/s - bazowa prędkość wiatru h= 4,2 m - wysokość budowli b= 8,3 m - szerokość budowli ze= 4,2 m - wysokość odniesienia Kategoria terenu III z0= 0,3 m zmin= 5 m ce(z)= 1,9*(z/10)^0,26 - współczynnik ekspozycji ce(z)= 1,516 p= 1,25 kg/m 3 - gęstość powietrza qb= 0,5*p*vb^2 - wartość bazowa ciśnienia prędkości qb= 0,3 kn/m 2 qp(z)= ce(z)*qb - wartość szczytowa ciśnienia prędkości qp(z)= 0,45 kn/m 2 f/d= 0,14 h/d= 0,51 Parcie (Pole A) 1,2 Wynik: 0,54 kn/m 2 Ssanie (Pole A) -1,2 Wynik: -0,54 kn/m 2

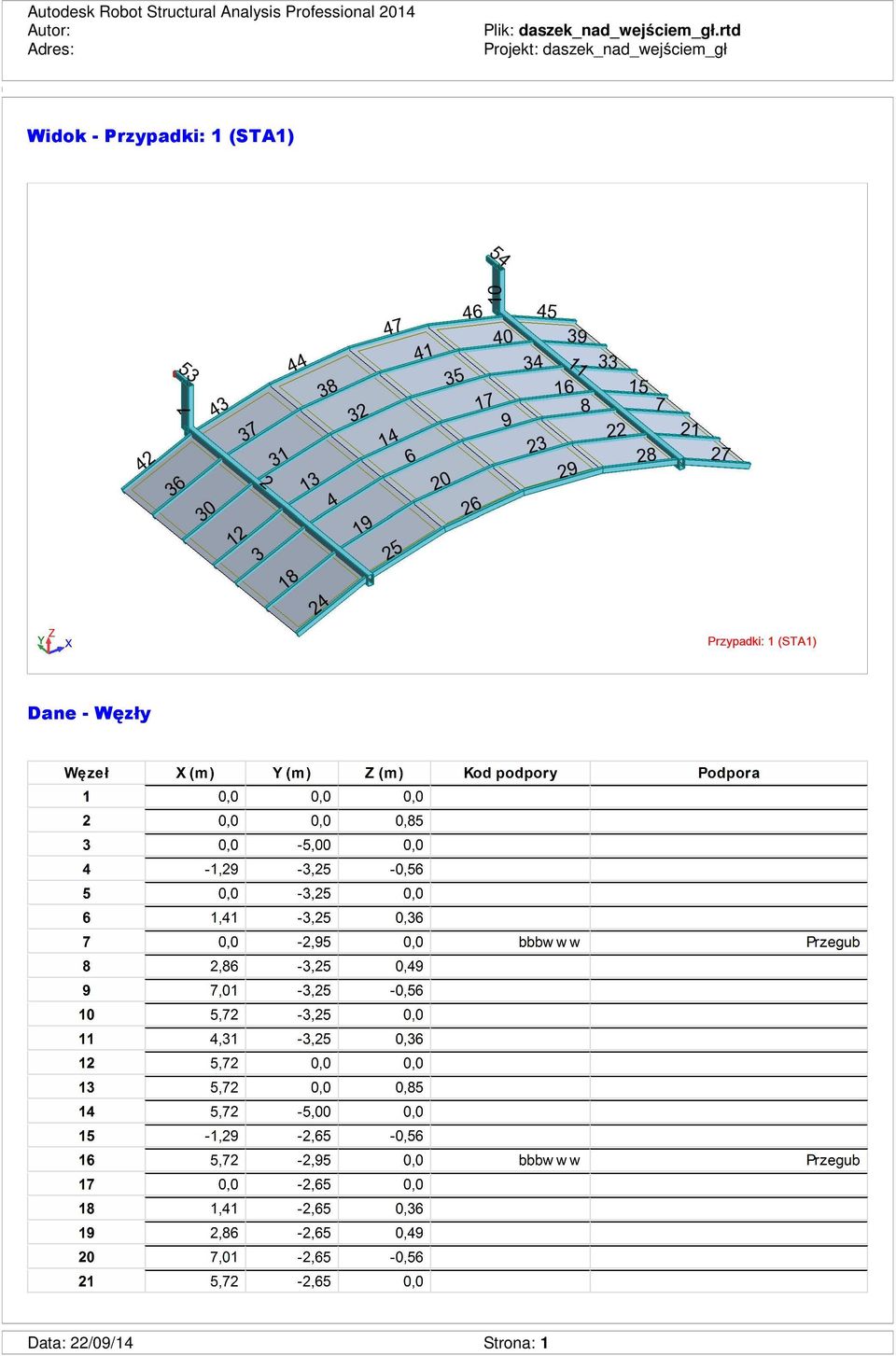

8 Autodesk Robot Structural Analysis Professional 2014 Autor: Adres: Plik: daszek_nad_wejściem_gł.rtd Projekt: daszek_nad_wejściem_gł Widok - Przypadki: 1 (STA1) Dane - Węzły Data: 22/09/14 Strona: 1

9 Autodesk Robot Structural Analysis Professional 2014 Autor: Adres: Plik: daszek_nad_wejściem_gł.rtd Projekt: daszek_nad_wejściem_gł Dane - Pręty Data: 22/09/14 Strona: 2

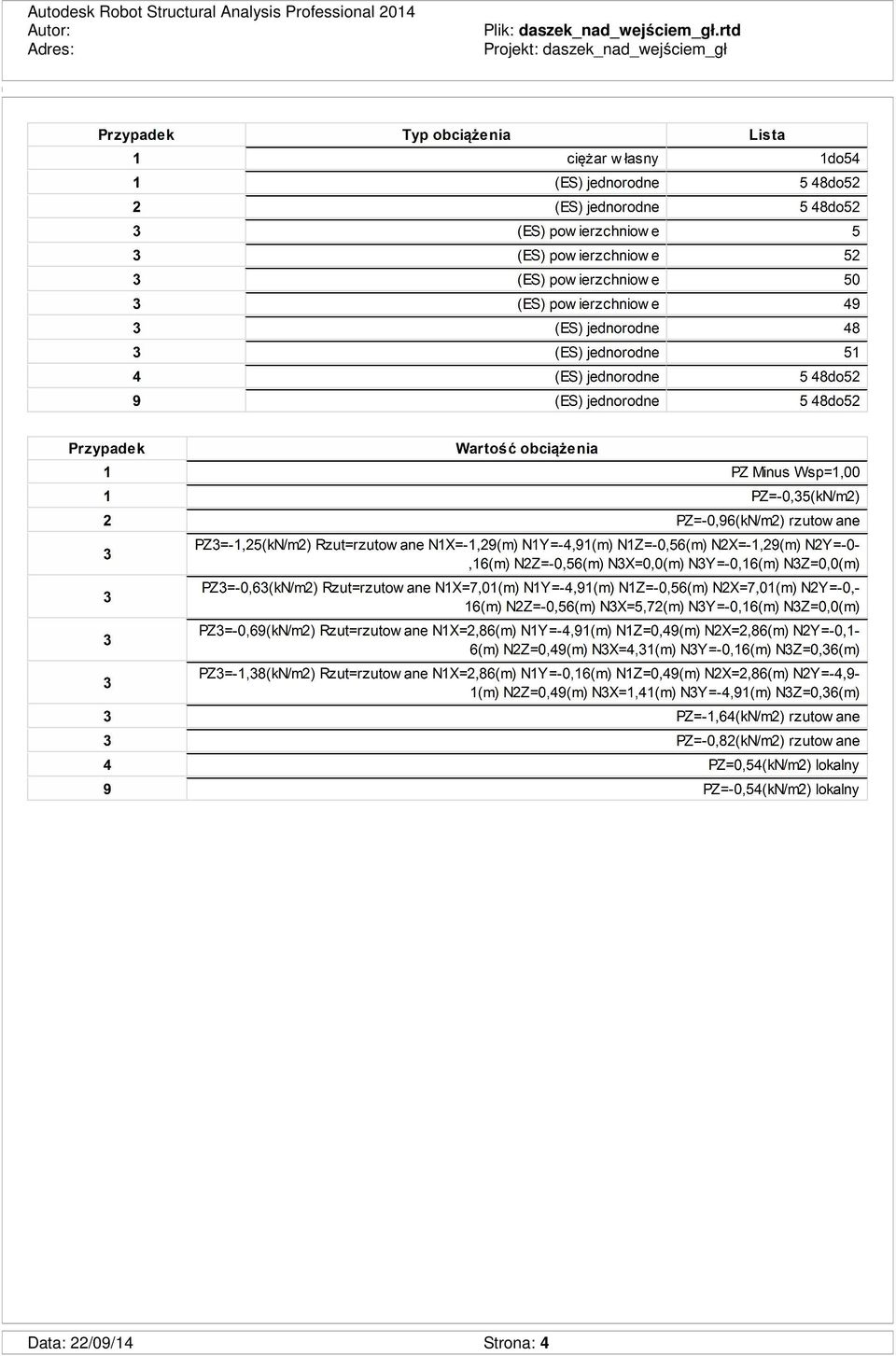

10 Autodesk Robot Structural Analysis Professional 2014 Autor: Adres: Plik: daszek_nad_wejściem_gł.rtd Projekt: daszek_nad_wejściem_gł Obciążenia - Wartości Data: 22/09/14 Strona: 3

11 Autodesk Robot Structural Analysis Professional 2014 Autor: Adres: Plik: daszek_nad_wejściem_gł.rtd Projekt: daszek_nad_wejściem_gł Data: 22/09/14 Strona: 4

12 WYKAZ ELEMENTÓW WYSYŁKOWYCH Projekt budowlano-wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy. L.P. Nazwa elementu / Symbol Ilość szt. (kpl.) Masa [kg] Długość [mm] 1 szt. (kpl.) Razem Uwagi 1 Dźwigar Dz ,47 151,47-2 Dźwigar Dz-1* ,47 151,47-3 Krokiew K ,74 523,18-4 Marka M ,75 21, ŁĄCZNIE 847,62 [kg]

13 WYKAZ ŚRUB Symb. Proj.: Data: Projekt budowlano-wykonawczy zadaszenia nad wejściem głównym do hali sportowej w Bilczy. L.P. Nazwa elementu Symbol 1 HIT-HY 200-A + pręt gwintowany Ø10 Długość [mm] Ilość szt. (kpl.) Masa [kg] 1000 szt. (kpl.) Razem ,86 kl n+p, C1 2 Podkładka M ,44 0,04 kl. 5 3 Nakrętka M ,88 0,21 4 HIT-HY 200-A + HIT-V M10x110 (5.8) C3 5 Śruba M ,06 kl n+3p, C2 6 Śruba M ,63 kl n+2p, C4 7 Podkładka M ,98 0,75 kl. 5 8 Nakrętka M ,6 1,04 9 ŁĄCZNIE UWAGI (oznaczenie połączenia, klasa) 10,59 [kg] Śruba: Śruba wg PN-EN ISO 4014 kl. B, ocynkowana Nakrętka wg PN-EN ISO 4032 kl. B, ocynkowana Podkładka wg PN-EN ISO 7091 kl. C, ocynkowana Pręt gwintowany Ø10 kl.8.8, ocynkowany Długości śrub zwykłych oraz masy elementów dobierane na podstawie: Władysław Bogucicki, Mikołaj Żyburtowicz "Tablice do projektowania konstrukcji metalowych" - Wydanie siódme znowelizowane i uzupełnione. - Wyd. "Arkady" Sp. z o.o., Warszawa 2006, 2007

14

15

16

17

18

m. Czeremcha numer działki: 1207 Gmina CZEREMCHA ul. Duboisa 14 17-240 Czeremcha powiat hajnowski KOINSTAL ul. Mydlarska 1 21-560 Międzyrzec Podlaski

m. Czeremcha numer działki: 1207 Gmina CZEREMCHA ul. Duboisa 14 17-240 Czeremcha powiat hajnowski KOINSTAL ul. Mydlarska 1 21-560 Międzyrzec Podlaski PROJEKT BUDOWLANO WYKONAWCZY OBIEKT: BRANŻA: ADRES INWESTYCJI: BUDOWA WIEJSKIEJ OCZYSZCZALNI ŚCIEKÓW W MIEJSCOWOŚCI CZEREMCHA Technologia Separator aerozoli przykrycie reaktora Typ 14/24/H5,5 m. Czeremcha
