1 perfekcyjna obróbka drewna pilarki tarczowe i pilarki formatowe

2 W rodzinie Felder budowa maszyn i kowalstwo jest już tradycją od pokoleń W 1956 r. Johann Felder zakłada dzisiejsze przedsiębiorstwo. Warsztaty, w których w tamtych czasach budowano pierwsze obrabiarki do drewna, znajdowały się w domu rodziny Felder w Absam. Sukces produktów firmy Felder na rynku międzynarodowym pozwolił na sukcesywny rozwój przedsiębiorstwa. W 1981 r. firma przenosi się do dzisiejszej siedziby do Hall w Tyrolu. Dzisiaj, ponad 50 lat po powstaniu przedsiębiorstwa, w Hall zatrudnionych jest ok. 400 pracowników. Felder jest bardzo innowacyjnym przedsiębiorstwem, które się systematycznie rozbudowuje. Z wieloma patentami oraz produktami stojącymi na wysokim poziomie technicznym i nowoczesnymi technologiami produkcji jest wiodącym producentem standardowych obrabiarek do drewna. Tysiące zadowolonych klientów i wiele wyróżnień jak np. Bawarska Nagroda Państwowa, wyróżnienie IF-Desing-Award lub Nagroda im. Adolfa Loos, są potwierdzeniem naszej filozofii, budowania najlepszych obrabiarek do drewna. Jakość i precyzja z Austrii

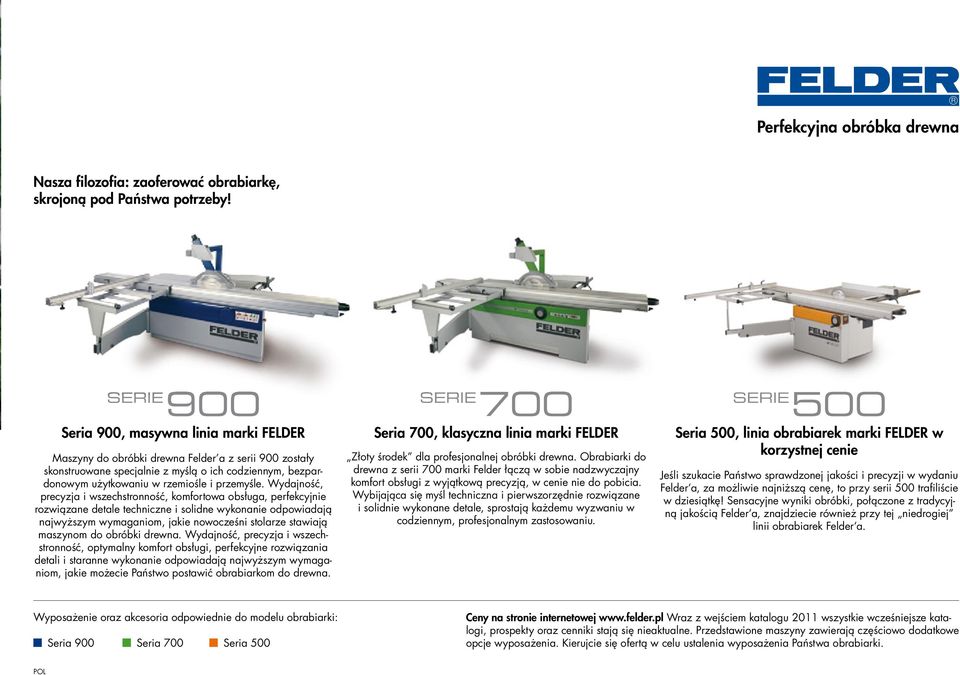

3 perfekcyjna obróbka drewna Nasza filozofia: zaoferować obrabiarkę, skrojoną pod państwa potrzeby! Seria 900, masywna linia marki FELDER Maszyny do obróbki drewna Felder a z serii 900 zostały skonstruowane specjalnie z myślą o ich codziennym, bezpardonowym użytkowaniu w rzemiośle i przemyśle. Wydajność, precyzja i wszechstronność, komfortowa obsługa, perfekcyjnie rozwiązane detale techniczne i solidne wykonanie odpowiadają najwyższym wymaganiom, jakie nowocześni stolarze stawiają maszynom do obróbki drewna. Wydajność, precyzja i wszechstronność, optymalny komfort obsługi, perfekcyjne rozwiązania detali i staranne wykonanie odpowiadają najwyższym wymaganiom, jakie możecie Państwo postawić obrabiarkom do drewna. Seria 700, klasyczna linia marki FELDER Złoty środek dla profesjonalnej obróbki drewna. Obrabiarki do drewna z serii 700 marki Felder łączą w sobie nadzwyczajny komfort obsługi z wyjątkową precyzją, w cenie nie do pobicia. Wybijająca się myśl techniczna i pierwszorzędnie rozwiązane i solidnie wykonane detale, sprostają każdemu wyzwaniu w codziennym, profesjonalnym zastosowaniu. Seria 500, linia obrabiarek marki FELDER w korzystnej cenie Jeśli szukacie Państwo sprawdzonej jakości i precyzji w wydaniu Felder a, za możliwie najniższą cenę, to przy serii 500 trafiliście w dziesiątkę! Sensacyjne wyniki obróbki, połączone z tradycyjną jakością Felder a, znajdziecie również przy tej niedrogiej linii obrabiarek Felder a. Wyposażenie oraz akcesoria odpowiednie do modelu obrabiarki: Seria 900 Seria 700 Seria 500 Ceny na stronie internetowej Wraz z wejściem katalogu 2011 wszystkie wcześniejsze katalogi, prospekty oraz cenniki stają się nieaktualne. Przedstawione maszyny zawierają częściowo dodatkowe opcje wyposażenia. Kierujcie się ofertą w celu ustalenia wyposażenia Państwa obrabiarki.

4 perfekcyjna obróbka drewna Wyróżniki pilarek stołowych i formatowych Co sprawia, że obrabiarki do drewna Felder są wyjątkowe? Techniczne nowinki wyróżniają obrabiarki Felder spośród innych. Rozwiązania opracowywane we własnym dziale techniczno-rozwojowym oraz światowe patenty i innowacje gwarantują jakość i komfortową obsługę, które nie znajdują sobie równych. Na następnych stronach przedstawimy Państwu te wyróżniki. Przygotujcie się na odkrycie czegoś wyjątkowego! Dzieło mistrzowskie stół formatowy Stół wysięgnika Wzorzec kątowy Index-System przykładnica poprzeczna przykładnica równoległa 4 FELDER

5 Rewelacyjne wyróżniki : Stół formatowy 6 lat gwarancji na system Felder a prowadzenia stołu formatowego X-Roll! FELDER 5

6 Rewelacyjne wyróżniki : Stół formatowy Stół formatowy dzieło mistrzowskie. Niedościgniona precyzja i stabilny bieg Wielkich rozmiarów aluminiowy stół fromatowy zbudowany z myślą o najwyższych obciążeniach pływie na wałkach X-Roll, opartych na nowoczesnej, wysoko rozwiniętej technologii prowadzenia. Dzięki uporządkowaniu wałków prowadzących w systemie X, występujące obciążenia rozkładają się optymalnie we wszystkich kierunkach. Liniowe ułożenie stalowych wałków na utwardzonych i oszlifowanych szynach prowadzących gwarantują niedoścignioną precyzję i stabilny bieg. X-Roll gwarantuje Państwu jakość i precyzję jakiej oczekujecie od nowej pilarki formatowej. Tutaj jeszcze jeden powód, aby Państwo zdecydowaliście się na Felder-a: 6 lat gwarancji fabrycznej podkreślają niezawodność systemu X-Roll. Na niezawodność i precyzję systemu prowadzącego stołu formatowego X-Roll dajemy 6 lat gwarancji! Seria 900 Seria 700 Na życzenie wyposażymy Państwa Felder we włącznik piły głównej i podcinacza bezpośrednio na stole formatwym skorzystajcie Państwo z tej oferty! I o to w tym chodzi: Ekstremalnie lekko chodzący, niezawodny system prowad zący! Dzięki prowadzeniu wałkowemu unika się obciążeń punktowych! Konstrukcja systemu prow adzącego ogranic za osiadanie się kurzu i umożliwia czyste oraz wolne od kurzu prowadzenie. Zahartowane i oszlifowane szyny prowadzące. Żywotność: Wytrzymałe prowadnice z liniowym systemem prowadzenia Felder, wyeliminowanie obciążenia punktowego dzięki wymuszonemu prowadzeniu na wałkach! Stabilność: Absolutnie wolny od zwichrowań dzięki masywnie zbudowanemu profilowi. Ochrona przed kurzem: Zabezpieczone przed kurzem przez 12-krotny, specjalny system czyszczący 4 szczotki zgarniające 8 silikonowych zgarniaczy Bez konserwacji: Nie wymagające konserwacji i zabezpieczone przed kurzem prowadnice, osłonięte i umiejscowione z boku. 6 FELDER

7 Rewelacyjne wyróżniki : Stół wysięgnika Stół wysięgnika z rolką o dużych rozmiarach wspomaga w nakładaniu materiału, 8 rolek prowadzących, osadzonych na łożyskach kulkowych w ramieniu wysięgnika dba o niezmiernie stabilny bieg, również przy największych obciążeniach. Stół wysięgnika 1100 ( Standardem przy modelach profesjonalnych ) Stół wysięgnika umożliwia obróbkę dużych i ciężkich elementów z użyciem stołu formatowego. O spokojny bieg i najwyższą precyzję dbają 4 rolki, osadzone na łożyskach kulkowych, w ramieniu teleskopowym stołu wysięgnika. Seria 700 Seria 500 Stół wysięgnika 1300 i 1500 Standard (przy modelach S) Stół wysięgnika 1300 jest standardem przy wszystkich modelach profesjonalnych oznaczonych literą S. Rolka podtrzymująca, na końcu stołu wysięgnika, gwarantuje łatwe doprowadzenie elementu obrabianego. Przykładnicę teleskopową można płynnie przesuwać w przedziale od 90 do 45. Dla wszystkich, którzy potrzebują jeszcze więcej powierzchni do położenia, w zamian za stół wysięgnika 1300, do dyspozycji stoi stół 1500, bez dodatkowej dopłaty. Przykładnica teleskopowa rozciągana do długości 2600 mm może zostać bezstopniowo przełożona pomiędzy kątem 90 a 45. Na życzenie do Państwa dyspozycji stoi szablon kątowy z otworami w odstępach co 5. Seria 900 Seria 700 Seria 900 Seria 700 Seria 500 FELDER 7

8 Rewelacyjne wyróżniki : Wzorzec kątowy Index-System Szablon kątowy na stole wysięgnika Dzięki szablonowi kątowemu z otworami do dyspozycji mają Państwo kąty w odstępach co 5 oraz kąt 22,5, które można dowolnie ustalać za pomocą bolca przy przykładnicy teleskopowej w przedziale +45 do 45. precyzyjne, punktowe ustawianie kąta za pomocą wzorca kątowego z siatką otworów, z kompensacją długości dla przykładnicy poprzecznej ( Opcja dla stołów wysięgnika 1300 i 1500 ) Żadnych pomyłek przy odczytywaniu na skalach i noniuszach. Żadnej straty czasu przy mozolnych próbach ustawienia kąta na skali. Ustawienie kąta, który w 100 % się zgadza i blokada ustawień, bez straty czasu i pomyłek, to są zalety wzorca kątowego Felder a. Wyznaczone na wzorcu, z najwyższą precyzją, otwory pozwalają na sporządzanie wielokątów jak np. 5,625º (32-kąta), 11,25º (16-kąta), 22,5º (8-kąta) z zachowaniem idealnej dokładności wymiarów. Dodatkowo można wybierać w otworach ustalających przy 15º, 20º, 25º, 30º, 35º, 40º i 45º zarówno na zacisk jak i pchnięcie. Każdy otwór posiada kompensatę długości dla przykładnicy poprzecznej w stosunku do tarczy piły. Wysoko precyzyjny wzorzec kątowy z siatką otworów jest fabrycznie ustawiony. Do tego każdy otwór ustalający może jeszcze zostać dokładnie podregulowany. Przykładnica dzięki dociskowi mimośrodowemu zostaje szybko i wygodnie zablokowana. Elegancki w wyglądzie, zgrany z całością maszyny wzorzec kątowy, podnosi produktywność w Państwa warsztacie, do jedynego w swoim rodzaju stosunkowi ceny do wydajności. Seria 900 Seria FELDER

9 FELDER 9

10 Rewelacyjne wyróżniki : przykładnica poprzeczna Ogranicznik na przykładnicy do cięcia wzdłużnego został wyposażony w nosek, który wskakuje do przewidzianego do tego celu rowku na liniale przykładnicy. Dlatego już ucięte pod kątem, ostre skosy dają się dokładnie przyłożyć do ogranicznika na przykładnicy. przykładnica do skosów 1100 i 1300 mm perfekcyjna konstrukcja doskonała funkcjonalność! Przykładnica do skosów 1100 lub 1300 mm dla cięć pod kątem od +45 do 45 daje się zamontować na aluminiowym stole formatowym bez narzędzi. Ogranicznik krańcowy gwarantuje pozycję 90. Seria 900 Seria 700 Przykładnica do skosów 1300 mm dla K 500. Seria 500 Na życzenie: ogranicznik z wyświetlaczem cyfrowym na przykładnicy do skosów z dokładnością ustawiania do dziesiętnej milimetra. Seria 900 Seria FELDER

11 Rewelacyjne wyróżniki : przykładnica równoległa Przykładnica równoległa obsługiwana jedną ręką, lekko chodząca i i dająca się dokładnie ustawić, za pomocą rączki zaciskowej. Pomocne w precyzyjnej regulacji, zintegrowane pokrętło nastawcze. Aluminiowy liniał przykładnicy równoległej, w celu lepszego doprowadzania elementu obrabianego, daje się przesunąć do tyłu. Do cięcia zwłaszcza wąskich elementów przy pochylonej tarczy piły aluminiowy liniał może zostać przełożony do pozycji leżącej. Najlepsze cięcia równoległe Szerokość cięcia równoległego wynosi w wyposażeniu standardowym 800 mm, w opcji 1250 mm. Dużych rozmiarów skala na przykładnicy równoległej jest perfekcyjnie zintegrowana ze stołem pilarki. Seria 900 Seria 700 Przykładnica równoległa dla K 500 Seria 500 Na życzenie: przykładnica równoległa z elektronicznym wskaźnikiem cyfrowym Perfekcyjnie zintegrowany z przykładnicą równołegłą elektroniczny wskaźnik cyfrowy pokazuje Państwu szerokość cięcia z dokładnością do dziesiętnej milimetra. Wyświetlacz może zostać obrócony o 90, w zależności od pozycji przy pracy. Dodatkowe funkcje takie jak: ustawienie wymiarów łańcuchowych ułatwi Państwu codzienną pracę. Seria 900 Seria 700 FELDER 11

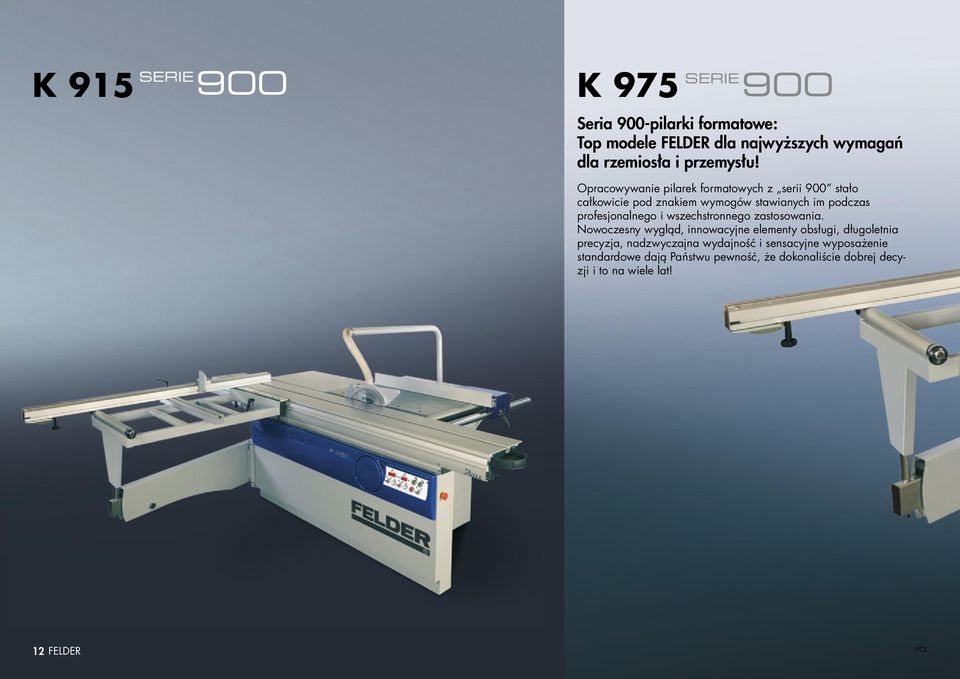

12 K 915 K 975 Seria 900-pilarki formatowe: Top modele FELDER dla najwyższych wymagań dla rzemiosła i przemysłu! Opracowywanie pilarek formatowych z serii 900 stało całkowicie pod znakiem wymogów stawianych im pod czas profesjonalnego i wszechstronnego zastosowania. Nowoczesny wygląd, innowacyjne elementy obsługi, długoletnia precyzja, nadzwyczajna wydajność i sensacyjne wyposażenie standardowe dają Państwu pewność, że dokonaliście dobrej decyzji i to na wiele lat! 12 FELDER

13 perfekcyjna obróbka drewna FELDER 13 13

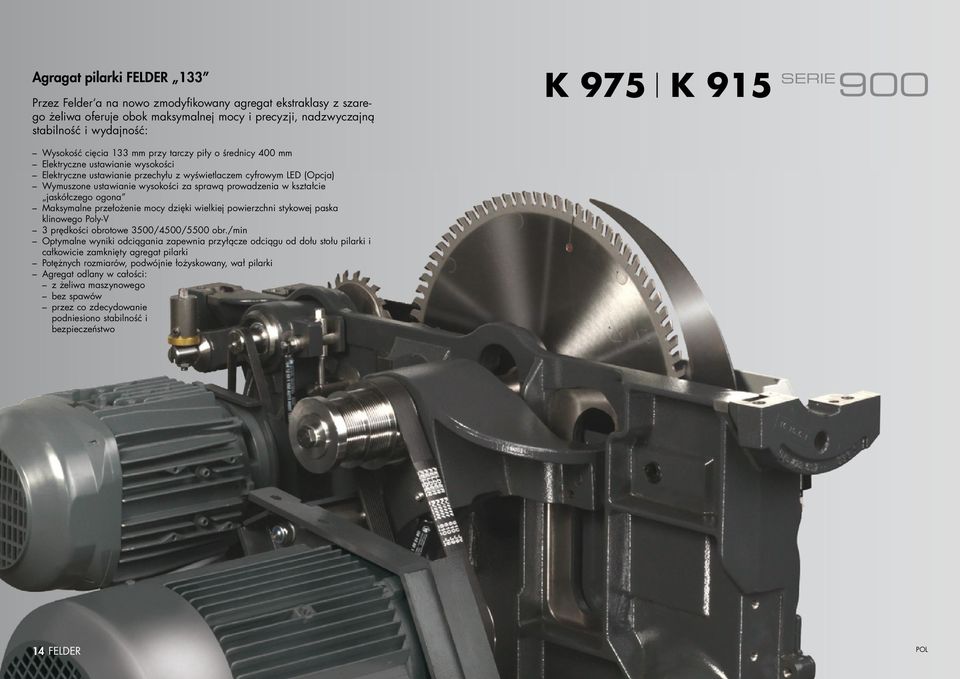

14 Agragat pilarki FELDER 133 Przez Felder a na nowo zmodyfikowany agregat ekstraklasy z szarego żeliwa oferuje obok maksymalnej mocy i precyzji, nadzwyczajną stabilność i wydajność: K 975 K 915 Wysokość cięcia 133 mm przy tarczy piły o średnicy 400 mm Elektryczne ustawianie wysokości Elektryczne ustawianie przechyłu z wyświetlaczem cyfrowym LED ( Opcja ) Wymuszone ustawianie wysokości za sprawą prowadzenia w kształcie jaskółczego ogona Maksymalne przełożenie mocy dzięki wielkiej powierzchni stykowej paska klinowego Poly-V 3 prędkości obrotowe 3500/4500/5500 obr./min Optymalne wyniki odciągania zapewnia przyłącze odciągu od dołu stołu pilarki i całkowicie zamknięty agregat pilarki Potężnych rozmiarów, podwójnie łożyskowany, wał pilarki Agregat odlany w całości : z żeliwa maszynowego bez spawów przez co zdecydowanie podniesiono stabilność i bezpieczeństwo 14 FELDER

15 FELDER, trwała jakość i precyzja! perfekcyjna obróbka drewna Segment przechyłu Easy-Glide : Wkładki przy segmentach przechyłu ze specjalnego, ekstremalnie wytrzymałego materiału syntetycznego zapewniają lekkość przechyłu oraz wieloletnią precyzję. System ten pracuje bez smaru, absolutnie nie wymaga konserwacji i jest niewrażliwy na pył. Opcja : wycinanie wpustów na pilarce formatowej zdejmowany kołnierz przy tarczy piły wyciągana wkładka w stole zastosowanie frezów do wpustów o grubości do 19,5 mm Zerowy punkt przechyłu do wykonywania precyzyjnych cięć skośnych 133 mm wysokość cięcia 94 mm wysokość cięcia przy 45º Precyzyjny, dzięki podwójnemu zawieszeniu, agregat z prowadzeniem wymuszonym Maksymalnie wytrzymały Przechył bez luzów Odporny na pył Absolutnie nie wymagający konserwacji Zupełnie obywający się bez smarowania Agregat podcinacza classic lub automatic Classic : ustawień wysokości i na boki dokonuje się ręcznie Automatic : elektryczne ustawianie agregatu na wysokość pokrętłem ręczna regulacja na boki po włączeniu podcinacz automatycznie podnosi się do wcześniej ustawionej pozycji, a po wyłączeniu całkowicie opuszcza się pod stół pilarki 6 lat FELDER gwarancji na system prowadzenia Easy-Glide segmentu przechyłu! FELDER 15

16 K 975 K 915 Standard : Elektryczna regulacja wysokości tarczy piły Ustawianie wysokości pokrętłem z dokładnością do dziesiętnej milimetra, tryb wolny do precyzyjnego ustawiania. Ręczny przechył tarczy pod kątem ze wskaźnikiem zegarowym. power-drive i nigdy więcej kręcenia korbką Z pakietem Power-Drive dodatkowo otrzymacie Państwo w pilarce K 900 elektryczne ustawienie wysokości i przechyłu tarczy piły ekstraklasy. Za pomocą pokręteł do szybkiego i dokładnego ustawiania wybieracie Państwo wysokość cięcia i kąt przechyłu. Na panelu sterowania czerwony wyświetlacz LED dokładnie wskazuje Państwu ustawione wartości. Przy przechyleniu tarczy piły ustawienie wysokości zostanie zrekompensowane wyświetlacz LED zawsze wskaże Państwu faktyczną wysokość cięcia. Digi-Drive precyzja doskonała Z pakietem Digi-Drive awansujecie Państwo do najwyższej klasy: za pomocą klawiatury podajecie Państwo na pulpicie sterowania wysokość i przechył tarczy piły, resztę załatwi za Państwa Digi-Drive i ustawi agregat pilarki na wybraną pozycję. Jasne, że bezpośrednio z płyty sterowania możecie Państwo zarządzać programami cięcia i jeszcze wieloma innymi funkcjami! 16 FELDER

17 K 700 K 700 precyzyjna pilarka formatowa dla nowoczesnych zakładów z branży meblarskiej! perfekcyjna obróbka drewna Obok przekonującego design K 700 oferuje cały szereg technicznych detali, których z pewnością nie może zabraknąć w precyzyjnej pilarce formatowej: Dbający o precyzję agregat pilarki, zawieszony w dwóch punktach Agregat pilarki z zerowym punktem przechyłu Agregat podcinacza Stół formatowy z aluminium anodowanego X-Roll z precyzyjnym prowadzeniem Wyróżniające się dokładnością przykładnice, z precyzyjnym ustawianiem i prostą funkcją odczytu FELDER 17

18 K 700 S Plus K 700 S plus - Trwała precyzja oraz gwarantowana jakość FELDER przy każdym cięciu! Masywność, wydajność i precyzja nie muszą być wcale drogie, czego dowodem jest K 700 S Plus! Stół formatowy z aluminium anodowanego z systemem prowadzenia X-Roll, zapewniający płynny bieg i 6 lat gwarancji przekonują tak samo jak agregat pilarki z precyzyjnym, podwójnym zawieszeniem oraz zerowym punktem przechyłu. pakiet wyposażenia power-drive Z Power-Drive dodatkowo otrzymacie Państwo do standardu elektryczne ustawianie tarczy piły. Pokrętłem ustawiacie wysokość cięcia. Czerwony wyświetlacz LED na panelu obsługi dokładnie wskazuje ustawioną wartość. Elektryczne ustawienie wysokości tarczy piły Wyświetlacz cyfrowy na pulpicie sterowania dla wysokości tarczy piły Wskaźnik zegarowy dla przechyłu tarczy piły w pokrętle ręcznym 18 FELDER

19 perfekcyjna obróbka drewna FELDER 19

20 Agregat pilarki FELDER 104 W całości wykonany z szarego żeliwa nowy agregat pilarki w serii 104 marki Felder gwarantuje płynną pracę i wydajność w zupełnie nowym wymiarze: Wysokość cięcia 104 mm przy tarczy piły o średnicy 315 mm Elektryczne ustawienie wysokości z wyświetlaczem cyfrowym LED ( Opcja Seria 700) Ustawianie wysokości na zasadzie wymuszenia, za pomocą precyzyjnego, linearnego prowadzenia Optymalne wyniki odciągania zapewnia przyłącze odciągu od dołu stołu pilarki i całkowicie zamknięty agregat pilarki Potężnych rozmiarów, podwójnie łożyskowany, wał pilarki Maksymalne przełożenie mocy dzięki wielkiej powierzchni stykowej paska klinowego Poly-V Elektronicznie wyważony, podwójnie łożyskowany wał pilarki jest napędzany paskiem klinowym Poly-V. Zastosowanie go pozwala na maksymalne przenoszenie mocy, bez strat, z silnika na wał pilarki. K 700 K 500 S 20 FELDER

21 FELDER, wieloletnia trwałość oraz najlepsza jakość! perfekcyjna obróbka drewna Precyzyjny, dzięki podwójnemu zawieszeniu, agregat z prowadzeniem wymuszonym Maksymalnie wytrzymały Przechył bez luzów Odporny na pył Absolutnie nie wymagający konserwacji Zupełnie obywający się bez smarowania 6 lat FELDER gwarancji na system prowadzenia Easy-Glide segmentu przechyłu! Agregat podcinacza Czyste cięcia, bez wyrw przy formatowaniu płyty laminowanej gwarantuje agregat podcinacza. Tarcza piły podcinacza jest wygodnie ustawiana na wysokość oraz na boki. Moc napędu podcinacza przemysłowego: 1,0 KM. Segment przechyłu Easy-Glide : Wkładki przy segmentach przechyłu ze specjalnego, ekstremalnie wytrzymałego materiału syntetycznego zapewniają lekkość przechyłu oraz wieloletnią precyzję. System ten pracuje bez smaru, absolutnie nie wymaga konserwacji i jest niewrażliwy na pył. Zerowy punkt przechyłu do wykonywania precyzyjnych cięć skośnych 104 mm wysokość cięcia 73 mm wysokość cięcia przy 45º Opcja : wycinanie wpustów na pilarce formatowej Zdejmowany kołnierz przy tarczy piły Wyciągana wkładka w stole Zastosowanie frezów do wpustów o grubości do 19,5 mm FELDER 21

22 K 500 S K 500 S duża wydajność oraz precyzja w możliwie najniższej cenie wyjściowej! Jeśli szukacie Państwo wydajności, precyzji i jakości za możliwie najniższą cenę, to z pewnością K 500 jest tą idealną! Już po pierwszych cięciach na pilarce formatowej z użyciem stołu formatowego X-Roll będziecie Państwo oczarowani. Wysokość cięcia 104 mm przy tarczy piły o średnicy 315 mm Stabilny i kompaktowy agregat pilarki zapewnia zadowolenie przez wiele lat Wkładki przy segmentach przechyłu Easy-Glide z 6-letnią gwarancją Zerowy punkt przechyłu dla dokładnych cięć pod kątem Maksymalne przełożenie mocy dzięki wielkiej powierzchni stykowej paska klinowego Poly-V Podwójne zawieszenie Opcja : Wycinanie wpustów na pilarce formatowej Opcja : Agregat podcinacza 22 FELDER

23 K 500 K 500 pilarka w przystępnej cenie do precyzyjnego i jakościowego cięcia! perfekcyjna obróbka drewna Przechylny agregat pilarki w zakresie 90 45, przykładnica równoległa profi prowadzona na stalowym drążku i aluminiowy, anodowany stół formatowy z systemem prowadzenia X-Roll należy do standardów w K 500 Felder a. Jeszcze wyższą wydajność oferuje pakiet wyposażenia Professional ze stołem formatowym o długości 2050 mm i stołem wysięgnika. Wysokość cięcia 102 mm przy tarczy piły o średnicy 315 mm Stabilny i kompaktowy agregat pilarki zapewnia zadowolenie przez wiele lat Maksymalne przełożenie mocy dzięki wielkiej powierzchni stykowej paska klinowego Poly-V Podwójne zawieszenie Opcja : Wycinanie wpustów na pilarce formatowej Opcja : Agregat podcinacza FELDER 23

24 Wybierzcie państwo swoją pilarkę formatową: K 915 Standard K 915 Professional K 975 Professional K 700 K 700 Professional Pilarka formatowa Pilarka formatowa Pilarka formatowa Pilarka formatowa Pilarka formatowa Moc silnika 5,5 KM (4,0 kw) Liczba obrotów tarczy pilarki 4800 obr./min Wysokość cięcia: 104 mm Elektryczne ustawianie wysokości Przechylny agregat pilarki Tarcza piły-ø max 315 mm Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll Długość cięcia formatowego 2050 mm ( Opcja 2500, 2800, 3200, 3700 mm ) Szerokość cięcia równoległego 800 mm z pełnym stolikiem ( Opcja 1250 mm ) Agregat podcinacza ( Opcja ) Przykładnica do poprzeczna do skosów 1100 mm Moc silnika 5,5 KM (4,0 kw) Liczba obrotów tarczy pilarki 4800 obr./min Wysokość cięcia: 104 mm Elektryczne ustawianie wysokości Przechylny agregat pilarki Tarcza piły-ø max 315 mm Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza ( Opcja ) Rura dla górnego odciągu piły ( Opcja ) profesjonalne wyposażenie + Długość cięcia formatowego 2500 mm ( Opcja 2800, 3200, 3700 mm ) + Stół wysięgnika 1300 mm przy stole formatowym na ramieniu teleskopowym + Przykładnica 2600 mm do cięcia pod kątem do zastosowania z obu stron na stole wysięgnika Moc silnika 5,5 KM (4,0 kw) 3 szybkości obrotowe pilarki 3500/4500/5500 obr./min Wysokość cięcia 133 mm Tarcza piły-ø max 400 mm Elektryczne ustawianie wysokości Przechylny agregat pilarki Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza ( Opcja ) Osłona górna tarczy piły z ramieniem profesjonalne wyposażenie + Długość cięcia formatowego 2500 mm ( Opcja 2050, 2800, 3200, 3700 mm ) + Stół wysięgnika 1300 mm przy stole formatowym na ramieniu teleskopowym + Przykładnica 2600 mm do cięcia pod kątem do zastosowania z obu stron na stole wysięgnika Moc silnika 4,0 KM (3,0 kw) Liczba obrotów tarczy pilarki 4800 obr./min Wysokość cięcia: 104 mm Przechylny agregat pilarki Tarcza piły-ø max 315 mm Precyzyjny system p rowadząco-przesuwny stołu formatowego Długość cięcia formatowego 1300 mm ( Opcja 2050, 2500 mm ) Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza ( Opcja ) Przykładnica poprzeczna do skosów 1100 mm Moc silnika 4,0 KM (3,0 kw) Liczba obrotów tarczy pilarki 4800 obr./min Wysokość cięcia: 104 mm Przechylny agregat pilarki Tarcza piły-ø max 315 mm Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza ( Opcja ) profesjonalne wyposażenie + Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll + Długość cięcia formatowego 2050 mm + Stół wysięgnika 1100 mm przy stole formatowym + Przykładnica poprzeczna do skosów 2600 Na życzenie : K 915 Standard, K 915 Professional, K 975 Professional z wyposażeniem Power-Drive lub Digi-Drive! pakiet wyposażenia power-drive + Elektryczne ustawienie pod kątem Wyświetlacz cyfrowy na pulpicie sterowania dla wysokości tarczy piły + Wyświetlacz cyfrowy na pulpicie sterowania dla kąta przechyłu tarczy piły pakiet wyposażenia Digi-Drive + Elektryczne ustawienie pod kątem Sterowanie pozycyjne wysokości tarczy piły z wyświetlaczem LED + Sterowanie pozycyjne przychyłu tarczy piły z wyświetlaczem LED Opcja : pakiet wyposażenia power-drive + Elektryczne ustawienie wysokości tarczy piły + Wyświetlacz cyfrowy na pulpicie sterowania dla wysokości tarczy piły + Wskaźnik zegarowy dla przechyłu tarczy piły w pokrętle ręcznym Opcja : pakiet wyposażenia power-drive + Elektryczne ustawienie wysokości tarczy piły + Wyświetlacz cyfrowy na pulpicie sterowania dla wysokości tarczy piły + Wskaźnik zegarowy dla przechyłu tarczy piły w pokrętle ręcznym 24 FELDER KP

25 perfekcyjna obróbka drewna K 700 S Professional K 700 S Plus K 500 K 500 K 500 S Pilarka formatowa Pilarka formatowa Pilarka formatowa Pilarka formatowa Pilarka formatowa Moc silnika 5,5 KM (4,0 kw) Wysokość cięcia: 104 mm Liczba obrotów tarczy pilarki 4800 obr./min Przechylny agregat pilarki Tarcza piły-ø max 315 mm Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll Długość cięcia formatowego 2500 mm ( Opcja 2800, 3200, 3700 mm ) Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza ( Opcja ) Stół wysięgnika 1300 mm przy stole formatowym na ramieniu teleskopowym Przykładnica poprzeczna do skosów 2600 Moc silnika 7,5 KM (5,5 kw) Wysokość cięcia: 104 mm Liczba obrotów tarczy pilarki 4800 obr./min Przechylny agregat pilarki Tarcza piły-ø max 315 mm Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza ( Opcja ) Przykładnica poprzeczna do skosów 2600 plus wyposażenie + Długość cięcia formatowego 2800 mm ( Opcja 3200, 3700 mm ) + Wysięgnik stołu formatowego 1500 mm + Osłona górna tarczy piły z ramieniem + Rozruch gwiazda-trójkąt Moc silnika 4,0 KM (3,0 kw) Liczba obrotów tarczy pilarki 4800 obr./min Maksymalna wysokość cięcia 103 mm Przechylny agregat pilarki Tarcza piły-ø max 315 mm Precyzyjny system prowadząco-przesuwny stołu formatowego Długość cięcia formatowego 1000 mm ( Opcja 1300, 2050 mm ) Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza (opcja) Przykładnica poprzeczna do skosów 1300 mm Moc silnika 4,0 KM (3,0 kw) Liczba obrotów tarczy pilarki 4800 obr./min Maksymalna wysokość cięcia 103 mm Przechylny agregat pilarki Tarcza piły-ø max 315 mm Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza (opcja) profesjonalne wyposażenie + Długość cięcia formatowego 2050 mm + Stół wysięgnika 1100 mm przy stole formatowym + Przykładnica poprzeczna 2600 mm na stole wysięgnika Moc silnika 5,5 KM (4,0 kw) Liczba obrotów tarczy pilarki 4800 obr./min Wysokość cięcia: 104 mm Przechylny agregat pilarki Tarcza piły-ø max 315 mm Anodowany aluminiowy stół formatowy z precyzyjnym systemem prowadzenia X-Roll Długość cięcia formatowego 2500 mm ( Opcja 2800, 3200 mm ) Szerokość cięcia równoległego 800 mm ( Opcja 1250 mm ) Agregat podcinacza (opcja) Stół wysięgnika 1300 mm przy stole formatowym na ramieniu teleskopowym Przykładnica poprzeczna do skosów 2600 mm Opcja : pakiet wyposażenia power-drive + Elektryczne ustawienie wysokości tarczy piły + Wyświetlacz cyfrowy na pulpicie sterowania dla wysokości tarczy piły + Wskaźnik zegarowy dla przechyłu tarczy piły w pokrętle ręcznym Opcja : pakiet wyposażenia power-drive + Elektryczne ustawienie wysokości tarczy piły + Wyświetlacz cyfrowy na pulpicie sterowania dla wysokości tarczy piły + Wskaźnik zegarowy dla przechyłu tarczy piły w pokrętle ręcznym KP FELDER 25

26 perfekcyjna obróbka drewna Dane techniczne, dodatkowe opcje wyposażenia: K 500 K 500 Professional K 500 S K 700 K 700 Professional K 700 S K 700 S Plus K 915 K 915 Professional K 975 Professional Wyposażenie elektryczne Napięcie zasilania 3x 400 V S S S S S S S S S S 1x 230 V, 4,0 KM (3,0 kw)* O O O O O O O x 230 V, 5,0 KM (3,6 kw)* z bezstopniową regulacją obrotów O O O O Płynna regulacja prędkości obrotowych wszystkich głównych silników napędzających z rozruchem soft (zastępuje rozruch gwiazda-trójkąt) dla 3x 230 V i 3x 400 V; tylko dla 7,5 KM (5,5 kw) O O O O Elektroniczny wskaźnik prędkości obrotowych (tylko dla 3 prędkości obrotowych) S Częstotliwość zasilania 50 Hz S S S S S S S S S S 4,0 KM (3,0 kw)* S S - S S ,5 KM (4,0 kw)* O O S O O S - S S S 7,5 KM (5,5 kw)* - - O O O O S O O O 10,0 KM (7,35 kw)* O O O O O O O Konieczny rozruch gwiazda-trójkąt od 7,5 KM (5,5 kw) - - O O O O S O O O Beznapięciowy kontakt O O O Licznik godzin pracy maszyny O O O O O O O 3-fazowy włącznik-sprzęgło z przesuniętym rozruchem do urządzeń uzupełniających O O O O fazowy włącznik-sprzęgło sprzężony z wyłącznikiem głównym O O O O Pilarka Pilarka tarczowa z przechylną tarczą piły w zakresie 90 45, maksymalna wysokość cięcia 104 mm przy tarczy piły o średnicy 315 mm, prędkość obrotowa 4800 obr./min - - S S S S S S S - Pilarka z przechylną tarczą i wysokością cięcia 102 mm S S prędkości obrotowe 3500/4500/5500 obrotów/minutę S Elektryczna regulacja wysokości tarczy piły O O O O S S S Wskaźnik cyfrowy dla wysokości tarczy piły O O O O Wskaźnik zegarowy dla przechyłu agregatu pilarki wmontowany w pokrętle ręcznym - - O O O O O S S S Przygotowanie dla narzędzi do widlic o szerokości do 19,5 mm O O O O O O O O O O Elektryczny przechył tarczy piły O O O Wyświetlacz cyfrowy przechyłu i wysokości tarczy O O O Sterowanie 2-osiowe dla wysokości i przechyłu tarczy piły O O O Przykładnica równoległa z precyzyjną regulacją O O O O O O O O O O Podcinacz napędzany mechanicznie-ø80 mm z tarczą główną-ø250 mm O O Podcinacz napędzany mechanicznie-ø100 mm z tarczą główną-ø300 mm - - O O O O O Agregat podcinacza napędzany elektrycznie, Ø100 mm z tarczą główną-ø300 mm - - O O O O O Agregat podcinacz Classic 1,5 KM (1,1 kw), regulowany na wysokość i na boki O O O Agregat podcinacz Automatic, elektrycznie regulowany na wysokość, automatycznie chowany i wysuwany O O O Szerokość cięcia równoległego 800 mm, min. szerokość przy transporcie 800 mm S S Szerokość cięcia 800 mm przy pełnej szerokości stołu, min. szerokość przy transporcie 800 mm O O S FELDER KP

27 perfekcyjna obróbka drewna K 500 K 500 Professional K 500 S K 700 K 700 Professional K 700 S K 700 S Plus K 915 K 915 Professional K 975 Professional Szerokość cięcia równoległego 800 mm przy pełnej długości stołu, min. szerokość przy transporcie 1000 mm S S S S S S S Szerokość cięcia równoległego 1250 mm, min. szerokość przy transporcie 800 mm O O O Szerokość cięcia równoległego 1250 mm, min. szerokość przy transporcie 1000 mm O O O O O O O Wyświetlacz cyfrowy dla przykładnicy równoległej z precyzyjną regulacją O O O O O O O Prowadzenie rury odciągu dla 800/1250 mm O O O - O O - Osłona piły tarczowej EURO II standard S S S S S S - S S - Górna osłona tarczy piły O O O S O O S Komfortowa regulacja górnej osłony tarczy piły O O O O O O O Stoły przesuwne formatowe Stół przesuwny formatowy K, długość cięcia 1000 mm** S Stół przesuwny formatowy M, długość cięcia 1300 mm** O - - S Stół przesuwny formatowy L, długość cięcia 2050 mm** O S - O S - - S - O Stół formatowy F, długość cięcia 2500 mm, anodowany** - - S - - S - O S S Stół formatowy X, długość cięcia 2800 mm, anodowany** - - O - - O S O O O Stół formatowy XL, długość cięcia 3200 mm, anodowany** - - O - - O O O O O Stół przesuwny formatowy XXL, długość cięcia 3700 mm, anodowany** O O O O O Stół formatowy anodowany O S S O S S S S S S Włączniki w uchwycie stołu formatowego O O O O O O O Stoły wysięgnika i przykładnice poprzeczne Stół wysięgnika 1100 dla stołów formatowych mm O S Stół wysięgnika 1300 dla stołów formatowych mm O O S Stół wysięgnika 1100 dla stołów formatowych mm O S Stół wysięgnika 1300 dla stołów formatowych mm O O S - O S S Stół wysięgnika 1500 dla stołów formatowych mm W S O W W Przykładnica poprzeczna 1100 mm dla wszystkich stołów formatowych S O O O S O O Przykładnica poprzeczna 1300 mm na wszystkie stoły S O O Przedłużenie przykładnicy poprzecznej 1100 mm do długości 2000 mm O O O O O O O Przedłużenie przykładnicy poprzecznej 1300 mm do długości 2050 mm O O O Przykładnica poprzeczna 2600 mm** O S S Przykładnica poprzeczna 2600 mm dla stołu wysięgnika X-Roll - - O O S S S O S S Przykładnica poprzeczna 2600 mm zamiast przykładnicy poprzecznej 1300 mm O Przykładnica poprzeczna 2600 mm zamiast przykładnicy poprzecznej 1100 mm O O - - Przykladnica poprzeczna 3200 mm na wysięgniku z 2 ogranicznikami poprzecznymi zamiast 2600 mm (tylko w kombinacji z 166 lub 168) O O O O O O O Szablon kątowy z otworami dla przykładnicy poprzecznej na stole wysięgnika O O O O O O O O O O * Moc podana w S6/40 %, ** Dlugość cięcia na stole przy max. wysokości cięcia, S... Wyposażenie standardowe, W... Opcja bez dodatkowej dopłaty, -... Brak tej opcji wyposażenia, O... Opcja KP FELDER 27

28 perfekcyjna obróbka drewna K 500 K 500 professional K 500 S K 700 K 700 professional K 700 S K 700 S plus K 915 K 915 professional K 975 professional Wzorzec kątowy INDEX-System dla stołu wysięgnika 1300/1500 kompensacją długości O O O O O O O Przykładnica poprzeczna 1900 mm z wyświetlaczem cyfrowym, z przedłużeniem teleskopowym do 3200 mm, dla stołu wysięgnika 1500 Przykładnica poprzeczna 3200 mm z wyświetlaczem cyfrowym, z przedłużeniem teleskopowym do 3200 mm, dla stołu wysięgnika O O O O O O O O O O Przydatne przystawki Zestaw transportowy O O - O O O O Przystawka do odchylania urządzenia posuwowego O O - - O Dodatkowy stolik z podporą (zalecane z poz. 140) O O O Regulowana szyna podłogowa dla stolika z podporą (długość 4500 mm) O O O Dane ogólne Wysokość robocza w mm Min. szerokość przy transporcie w mm Średnica króćca odciągu w mm przy pilarce/osłonie górnej tarczy piły 120/50 120/50 120/50 Ciężar kg (z przeciętnym wyposażeniem) * Moc podana w S6/40 %, ** Dlugość cięcia na stole przy max. wysokości cięcia, S... Wyposażenie standardowe, W... Opcja bez dodatkowej dopłaty, -... Brak tej opcji wyposażenia, O... Opcja 120/50 (80) 120/50 (80) 120/50 (80) 120/80 120/50 (80) 120/50 (80) 120/80 Wymiary : Seria 900 Seria 700 Seria 500 Stół formatowy długości cięcia mm A mm B 1 mm B 2 mm B 3 mm B 4 mm C mm Stół formatowy długości cięcia mm A mm B 1 mm B 2 mm B 3 mm B 4 mm C mm Stół formatowy długości cięcia mm A mm B 1 mm B 2 mm B 3 mm B 4 mm C mm A = Wysokość robocza, B 1 = Bez stołu wysięgnika ( Szerokość cięcia równoległego 800 mm ), B 2 = Bez stołu wysięgnika ( Szerokość cięcia równoległego 1250 mm ), B 3 = Szerokość cięcia równoległego 800 mm, B 4 = Szerokość cięcia równoległego 1250 mm, C = mm Więcej szczegółów znajdziecie państwo w internecie! 28 FELDER KP

29 Akcesoria Wzorzec kątowy DGL 690 z dwustronnymi przykładnicami Wzorzec kątowy DGL 690 z dwustronnymi przykładnicami umożliwia precyzyjne wykonywanie skosów z dziecinną łatwością. Dwie przeciwbieżne skale stopniowe, na których odczyt ułatwia lupa, pozwalają na dokładne ustawienia cięć pod kątem od Wykonywanie cięć do połączeń pod kątem prostym listw ram o różnej szerokości można przeprowadzić po ustawieniu wyliczonego kąta (według formuły tan a = B/A) i dokonaniu tylko jednego ustawienia na wzorcu kątowym DGL 690. Wzorzec ten można zamontować na każdym stole formatowym z zastosowaniem odpowiedniego systemu mocowania DGL Elektroniczny wzorzec kątowy EGL 1350 z dwustronnymi przykładnicami JEDYNY W SWOIM RODZAJU! Opatentowany wzorzec kątowy Felder a umożliwia wykonywanie cięć pod dowolnym kątem, elementów o różnych szerokościach. Tak prosto to działa: na klawiaturze zintegrowanego komputera należy wprowadzić żądany kąt gama, szerokość obrabianych elementów A i B odczytać wartości nastawcze a + b i dokonać ustawień na wzorcu kątowym! Ograniczniki na liniałach można ustawić za pomocą skal do długości 1350 mm. W zależności od ustawionego kąta w celu kompensacji długości do dyspozycji stoją skale noniusza w ten sposób możecie Państwo również przy wykonywaniu cięć pod kątem dokładnie ustawić wymiar elementów obrabianych EGL Mocowanie Felder-a Mocowanie Felder-a podpora dla stołu formatowego polecana do obrabiarek zaopatrzonych w kółka i w stół formatowy o długości cięcia od 2000 mm Druga szyna podtrzymująca na stole wysięgnika Wózek do transportu i montażu stołu wysięgnika Nareszcie: szybko, wygodnie i bez użycia siły można za pomocą wózka trasportowo-montażowego zamontować i zdemontować stół wysięgnika. I jeszcze jeden pozytywny efekt: porządek w warsztacie stolarskim! Wózek transportowo-montażowy nadaje się do wszystkich obrabiarkek do drewna ze stołem wysięgnika firmy Felder Stół wysięgnika zamontowany w 12 sekund! Wyposażenie oraz akcesoria odpowiednie do modelu obrabiarki: Seria 900 Seria 700 Seria 500 KP FELDER 29

30 Akcesoria System mocowania przykładnicy poprzecznej na stole formatowym X-Roll przykładnica poprzeczna 1300 mm bez zestawu mocującego Ogranicznik dla przykładnicy poprzecznej 1300 ( ) przedłużenie dla przykładnicy poprzecznej z nr art do 2050 mm System szybkiego mocowania przykładnicy poprzecznej na aluminiowym stole formatowym do wykonywania podwójnych skosów. Cięcia pod kątem w przedziale +45 do 45 są koniecznością dla każdego profesjonalisty. Dzięki systemowi szybkiego mocowania możecie Państwo przykładnicę do skosów płynnie i precyzynie ustawić i zablokować pod dowolnym kątem. Podziałka na skali podzielona jest w skokach co 1. Ogranicznik dla przykładnicy poprzecznej Mocownik szczelinowy M 10 do wszystkich aluminiowych stołów formatowych przedłużenie stołu wysięgnika z rolką ułatwiająca nakładanie materiału (brak przy K 500 S) przykładnice poprzeczne Z ogranicznikami zaopatrzonymi w lupy, ułatwiającymi odczyt. Ogranicznik na końcu przedłużenia teleskopowego posiada dodatkowy wspornik dla elementów obrabianych, który można zablokować w dowolnej pozycji, co umożliwia precyzyjne cięcia wzdłużne mm mm + 2 Szczęki przedłużenie dla przykładnicy poprzecznej Można wsunąć od przodu do aluminiowego profilu przy standardowej przykładnicy poprzecznej Skala oraz masywne, odlewane ograniczniki pozwalają wykonywać precyzyjne cięcia do 2000 mm Cyfrowy ogranicznik na przykładnicy poprzecznej Dodatkowy ogranicznik cyfrowy z klapką z lewej strony dla krótkich elementów; dla przykładnicy poprzecznej 3200 mm mm 30 FELDER KP

31 Akcesoria przykładnica równoległa dla stołu formatowego Idealny osprzęt do wykonywania cięć równoległych na stole formatowym! Państwo korzystacie z powierzchni stołu formatowego oraz wysięgnika w połączeniu z przykładnią równoległą, w ten sposób gwarantujecie sobie optymalną powierzchnię do położenia elementu przeznaczonego do obróbki. Przykładnicę równoległą montuje się na stole formatowym, dzięki lupie można dokładnie odczytać ustawione na skali wartości od 25 do 1000 mm Stolik przedłużający z mocowaniem-f (F= Flach na równo) system mocowania na równo, z masywnego żeliwa maszynowego. Pozwala Państwu na swojej obrabiarce, szybko i bez narzędzi, założyć i zdjąć stolik przedłużający. Umieszczone z przodu, na elemencie mocującym, śruby regulujące pozwalają na optymalne dopasowanie stolika przedłużającego do płaszczyzny stołu obrabiarki w pionie i w poziomie. Szerokość 150 mm, Długość 500 mm Aluminiowy stół przedłużający z mocowaniem typu p (P= Prisma pryzma) z aluminium anodowanego, mocno pożebrowany, może być zastosowany na wszystkich stołach formatowych X-Roll. Szybie mocowanie jedną rączką zaciskową gwarantuje założenie i zdjęcie stolika przedłużającego w kilka sekund. Umiejscowione czołowo na elemencie mocującym śruby regulacyjne umożliwiają optymalne ustawienie w pionie i w poziomie stolika przedłużającego w stosunku do płaszczyzny stołu formatowego. Szerokość 150 mm, Długość 400 mm Aluminiowy stolik przedłużajcy z mocowaniem F (F= Flach na równo ) z aluminium anodowanego dzięki dwukomorowej budowie odznacza się ogromną stabilnością. System mocowania z pomocą 2 rączek zaciskowych gwarantuje szybki montaż i demontaż stolika przedłużającego bez narzędzi w przeciągu kilku sekund Dodatkowy stół wysięgnika z nogą podpierającą z rolką, dla stołów formatowych X-Roll Regulowana szyna podłogowa dla stołu bocznego z rolkową nogą podporową Długość całkowita 4,5 m składa się z 3 segmentów Stolik przedłużający z nogą podporową, długość 1000 mm Samodzielnie oraz bez nakładu sił można teraz obrabiać długie i ciężkie elementy! Duży wymiarowo, o długości 1000 mm, wykonany z aluminium o grubym profilu pozwala na maksymalne obciążenia. Nogę podporową można błyskawicznie regulować na różną wysokość od 450 do 1000 mm. Szerokość 150 mm, Długość 1000 mm Stolik przedłużający dla drążka Stolik przedłużający z nogą podporową do mocowania na wszystkich maszynach z prowadzeniem drążkowym. (Dmin = 40 mm, Dmax = 50 mm) regulacja wysokości na nodze teleskopowej od 510 do 930 mm. Szerokość 150 mm, Długość 800 mm Wyposażenie oraz akcesoria odpowiednie do modelu obrabiarki: Seria 900 Seria 700 Seria 500 KP FELDER 31

32 Akcesoria Dodatkowy liniał dla przykładnicy równoległej 1200 mm Dodatkowy liniał dla przekładnicy równoległej z otworami do mocowania przy dodatkowej przykładnicy równoległej. Idealny do cięcia na wymiar bardzo małych elementów, pasuje do wszystkich maszyn Felder a. Długość liniału = 500 mm Docisk mimośrodowy Docisk mimośrodowy można indywidualnie ustawiać zarówno w poziomie jak i pionie i dowolnie dopasować do wielkości obrabianego elementu. Duża siła dociskowa i prosta obsługa zapewniają komfort i bezpieczeństwo pracy. Docisk mimośrodowy można założyć w gwintowanym mocowaniu M 20. Do zamocowania go na aluminiowych stołach formatowych potrzebny jest zestaw mocujący przewidziany do tego typu stołów. Wysokość mocowania max.: 95 mm Głębokość mocowania max.: 300 mm Docisk mimośrodowy M 20 bez zestawu mocującego Zestaw mocujący dla stołów formatowych FELDER a Klin rozszczepiający EURO Dla pił tarczowych o Ø mm. Otwory montażowe na klinie rozszczepiającym umożliwiają montaż osłony Felder-EURO II. Boczne oznaczenia ułatwiają dokładne ustawienie wysokości klina rozszczepiającego względem stołu pilarki i tarczy piły d = 2,0 mm d = 2,4 mm d = 2,8 mm Standardowy klin rozszczepiający Dla pił tarczowych o Ø mm; stosowany przy pilarkach z osłoną górną i ze względu na swój segmentowy kształt stosowany przy cięciach krytych d = 2,0 mm d = 2,4 mm d = 2,8 mm Klin do tarcz pił o Ø mm; grubość klina 2,8 mm K 975 Klin rozszczepiający 350 Dla pił tarczowych o Ø 350 mm. UWAGA: nie spełniający norm CE. Dlatego stosowany przy obrabiarkach eksportowanych do państw w których przepisy bezpieczeństwa go dopuszczają d = 2,4 mm d = 2,8 mm Blokada przed odrzutem Zabezpieczenie przed odrzutem do frezowania jest wprowadzane do wpustów typu T i zasiskane Długość 200 mm Blokada do obrzynania wykonana z masywnej blachy stalowej, można ją zamontować na każdym stole formatowym Feldera w rowki o profilu T. Można ją również wykorzystać przy frezowaniu, jako zabezpieczenie przed odrzutem Noga unieruchamiająca dla serii 700 Niezbędne do wszystkich modeli S serii 700! FELDER KP

33 Akcesoria Boczny drążek dla aluminiowych stołów formatowych X-Roll pneumatyczna belka dociskowa Oba elementy dociskowe osobno regulowane. Długość docisku wynosi 3200 mm, wysokość mocowania 83 mm. Zwłaszcza przydatna przy długich i cienkich materiałach jak np. fornir Komfortowy zestaw transportowy składa się z ocynkowanego dyszla do podnoszenia z kołem prowadzącym i pionowo łożyskowanego łącznika z żeliwa maszynowego oraz 2 kółek na łożyskach rolkowych. Jeżeli urządzenie transportowe nie jest w użyciu, maszyna Felder a stoi mocno na podłożu. Za to odpowiedzialne są dodatkowe stopki, zamontowane na spodzie korpusu maszyny z dyszlem do podnoszenia bez dyszla do podnoszenia Wskaźniki zegarowe dla systemu pokręteł Wskaźnik zegarowy zostaje osadzony w pokrętle ręcznym i ustalony na stałe. W zależności od pola zastosowania do Państwa dyspozycji stoją wskaźniki zegarowe dla wysokości strugania na grubiarce, wysokości frezowania jak i wiercenia. Odczyt danego ustawienia odbywa się z dokładnością do jednej dziesiętnej milimetra. Wskaźniki zegarowe są zaprojektowane na skok wrzeciona o 2 mm przy 1 obrocie. Wskaźnik ze stopniami dla przechyłu w pokrętle ręcznym Seria 700 od 04/ pokrętło ręczne z systemem FELDER Systemowe, zarówno plastikowe jak i aluminiowe pokrętło ręczne przygotowane jest do zamontowania wskaźników zegarowych do ustawiania wysokości i kątów. Średnica otworu, do przyjęcia trzonka rękojeści, wewnątrz pokrętła wynosi- Ø 20 mm Wskaźnik mm cale Wyposażenie oraz akcesoria odpowiednie do modelu obrabiarki: Seria 900 Seria 700 Seria 500 KP FELDER 33

34 Szeroki wachlarz obrabiarek do drewna pilarki formatowe / pilarki tarczowe K 975 K 915 Professional K 915 K 700 S Professional K 700 S K 700 Professional K 700 pilarko-frezarki Frezarki KF 700 S Professional KF 700 S KF 700 Professional KF 700 KF 500 Professional KF 500 F 900 F 700 Obrabiarki wieloczynnościowe Szlifierka taśmowa CF 741 S Professional CF 741 S CF 741 Professional CF 741 CF 531 Professional CF 531 FS 722 Strugarki Wiertarki AD 951 AD 741 AD 531 A 951 A 741 D 951 FD 921 FD 250 Okleiniarki NOWOŚĆ G 580 G 570 G 560 G 500 G 460 G 400 G 300 G 200 P 200

35 NOWOŚĆ Okleiniarka ręczna Okleiniarka krzywolinijna NOWOŚĆ perfekcyjna obróbka drewna K 500 S K 500 Professional K 500 Szlifierki do krawędzi ForKa ECO Zaokrąglarka do naroży Frezarka obrzeży ForKa 300 S NOWOŚĆ Nasz pełny asortyment obrabiarek znajdziecie państwo w naszych nowych katalogach. F 500 Professional FS 900 K FS 900 KF ERM 1050 FK Szlifierki szerokotaśmowe pilarki taśmowe rozdzielcze NOWOŚĆ pilarki taśmowe Zamówcie Państwo BEZPŁATNY katalog! NOWOŚĆ FW 1102 FW 1100 FW 952 FW 950 FW 650 FB 740 RS FB 740 RS FB 940 FB 840 FB 740 FB 640 FB 600 FB 500 Odciągarko-odpylarki Brykieciarka NOWOŚĆ RL 300 RL 250 RL 200 RL 160 RL 125 AF 22 AF 22 AF 22 Stacjonarne, AF 14 FBP 50/60/70 Stacjonarne Mobilne na nogach

36 perfekcyjna obróbka drewna FELDER Group polska Sp. z o.o. al. Jana Pawła II Żory Tel Fax info@felder.pl Warszawa FELDER Austria KR-Felder-Straße 1 A-6060 HALL in Tirol Austria Tel. +43 (0) Fax +43 (0) info@felder.at AH 01/2011 FELDER Austria Przedstawione obrabiarki posiadają częściowo dodatkowe opcje wyposażenia. Zmiany danych technicznych, błędy w tekście i druku jak i pomyłki są w każdym czasie zastrzeżone Nr artykułu 5KS.11..KP
