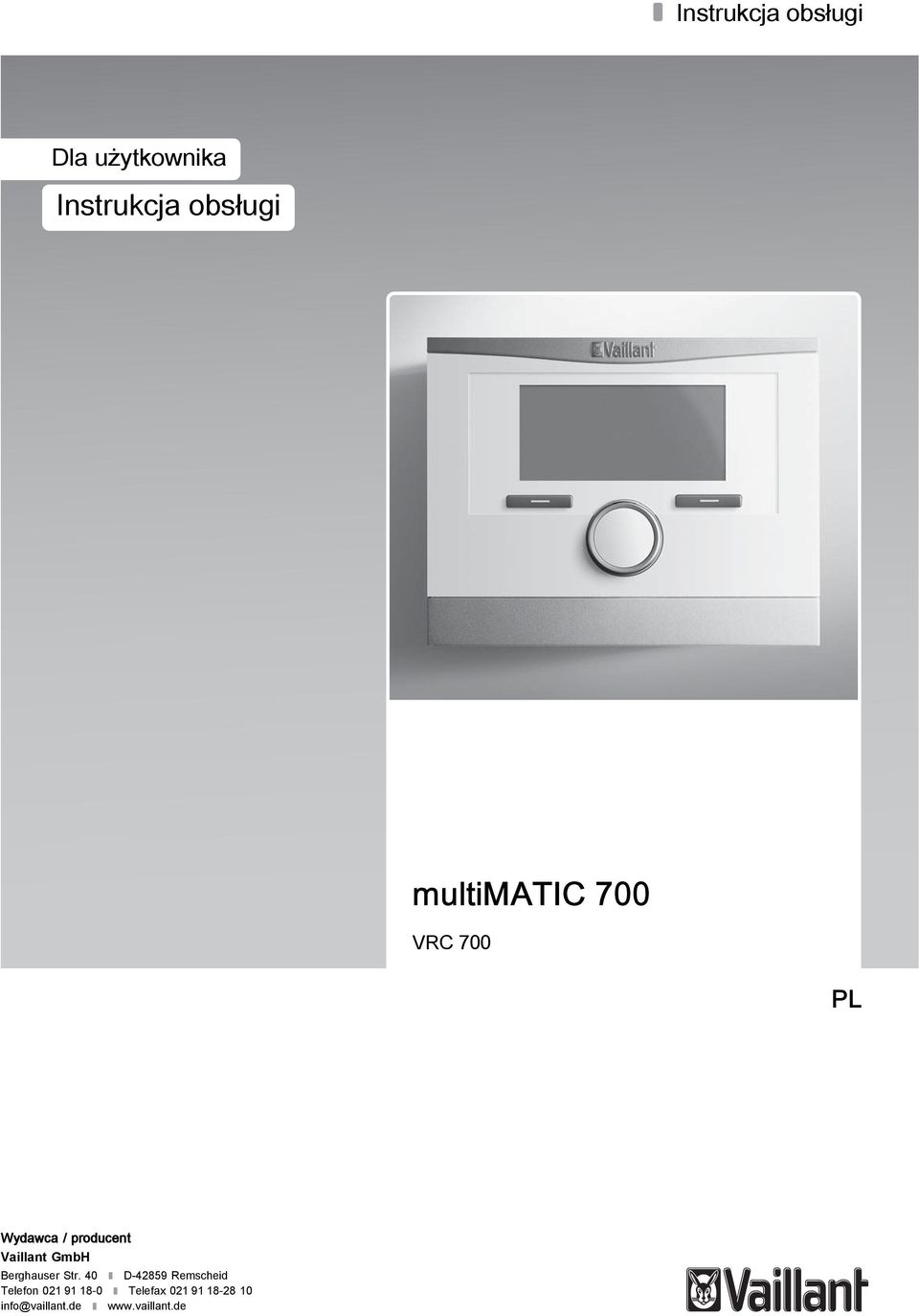

1 Instrukcja obsługi Dla użytkownika Instrukcja obsługi multimatic 700 VRC 700 PL Wydawca / producent Vaillant GmbH Berghauser Str. 40 D Remscheid Telefon Telefax info@vaillant.de

2 Spis treści Spis treści 1 Bezpieczeństwo Ostrzeżenia związane z wykonywanymi czynnościami Ogólne wskazówki bezpieczeństwa Użytkowanie zgodne z przeznaczeniem Wskazówki dotyczące dokumentacji Przestrzegać dokumentacji dodatkowej Przechowywanie dokumentów Zakres stosowalności instrukcji Przegląd produktu Znak CE Budowa produktu Tabliczka znamionowa Numer seryjny Funkcja regulacji Funkcja ochrony przed zamarzaniem Obsługa Struktura obsługi Zasada obsługi Funkcje obsługowe i informacyjne Informacje Ustawienia Tryby pracy Specjalne tryby pracy Komunikaty Przegląd i usuwanie usterek Pielęgnacja produktu Zestawienie zakłóceń działania Wycofanie z eksploatacji Wymienić regulator Recykling i usuwanie odpadów Gwarancja i serwis Gwarancja Serwis Dane techniczne Dane techniczne Dane produktu wg rozporządzenia UE nr 811/2013, 812/ Oporności czujników Załącznik A Zestawienie funkcji obsługowych i informacyjnych A.1 Tryby pracy A.2 Poziomy obsługi B Rozpoznawanie i usuwanie usterek Indeks Instrukcja obsługi multimatic _00

3 Bezpieczeństwo 1 1 Bezpieczeństwo 1.1 Ostrzeżenia związane z wykonywanymi czynnościami Klasyfikacja ostrzeżeń dotyczących wykonywanych czynności Ostrzeżenia dotyczące czynności są opatrzone następującymi znakami ostrzegawczymi i słowami ostrzegawczymi w zależności od wagi potencjalnego niebezpieczeństwa: Znaki ostrzegawcze i słowa ostrzegawcze Niebezpieczeństwo! Bezpośrednie niebezpieczeństwo dla życia lub niebezpieczeństwo poważnych obrażeń ciała Niebezpieczeństwo! Zagrożenie życia wskutek porażenia prądem elektrycznym Ostrzeżenie! Niebezpieczeństwo odniesienia lekkich obrażeń ciała Ostrożnie! Ryzyko strat materialnych lub zanieczyszczenia środowiska naturalnego 1.2 Ogólne wskazówki bezpieczeństwa Instalacja tylko przez instalatora Urządzenie może instalować tylko wysokiej klasy specjalista w zakresie instalacji. Instalator montujący urządzenie jest również odpowiedzialny za prawidłowość zainstalowania i pierwsze uruchomienie regulatora Niebezpieczeństwo związane z nieprawidłową obsługą Nieprawidłowa obsługa może spowodować zagrożenie dla użytkownika i innych osób oraz doprowadzić do strat materialnych. Należy dokładnie przeczytać niniejszą instrukcję oraz wszystkie obowiązujące z nią dokumenty dodatkowe, w szczególności rozdział "Bezpieczeństwo" i ostrzeżenia Niebezpieczeństwo związane z zakłóceniem działania Należy zwrócić uwagę, aby powietrze w pomieszczeniu mogło swobodnie przepływać wokół regulatora i aby nie był on zakryty przez meble, zasłony ani inne przedmioty. Zwrócić uwagę, aby zawory termostatyczne wszystkich grzejników w pomieszczeniu, w którym zamontowano regulator, były całkowicie otwarte Ryzyko szkód materialnych spowodowane przez mróz Należy zadbać, aby instalacja grzewcza na wypadek mrozu zawsze była włączona i aby była zapewniona odpowiednia temperatura we wszystkich pomieszczeniach. Jeżeli nie można zagwarantować prawidłowej eksploatacji, należy zlecić instalatorowi opróżnienie instalacji grzewczej Szkody spowodowane wilgocią i grzybem wskutek niewystarczającej wymiany powietrza W dokładnie zaizolowanych pomieszczeniach, w których wymiana powietrza jest niewystarczająca, mogą powstać szkody spowodowane wilgocią i grzybem. Należy wentylować pomieszczenia, regularnie otwierając okna, oraz aktywować jednorazowo funkcję 1 x wietrzenie, aby oszczędzać energię. 1.3 Użytkowanie zgodne z przeznaczeniem Niefachowe lub niezgodne z przeznaczeniem zastosowanie produktu może spowodować zakłócenie działania produktu lub inne szkody materialne. Produkt reguluje instalację grzewczą przez urządzenie grzewcze Vaillant z gniazdem przyłączeniowym ebus, z regulacją pogodową i w sposób zależny od czasu. Użytkowanie zgodne z przeznaczeniem obejmuje: przestrzeganie dołączonych instrukcji obsługi produktu oraz wszystkich innych podzespołów instalacji przestrzeganie wszystkich warunków przeglądów i konserwacji wyszczególnionych w instrukcjach. Zastosowanie inne od opisanego w niniejszej instrukcji lub wykraczające poza opisany zakres jest niezgodne z przeznaczeniem. Nie _00 multimatic 700 Instrukcja obsługi 3

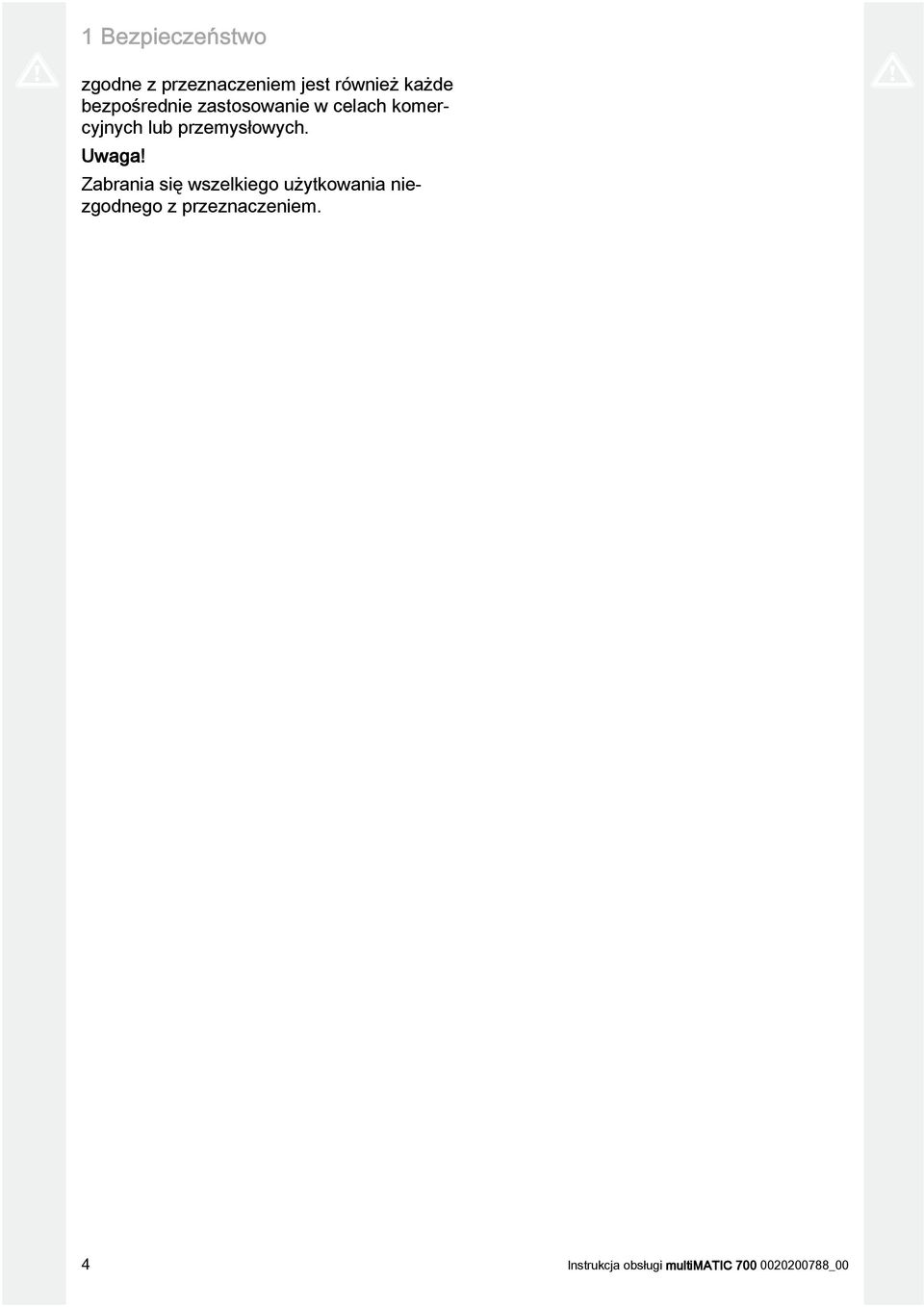

4 1 Bezpieczeństwo zgodne z przeznaczeniem jest również każde bezpośrednie zastosowanie w celach komercyjnych lub przemysłowych. Uwaga! Zabrania się wszelkiego użytkowania niezgodnego z przeznaczeniem. 4 Instrukcja obsługi multimatic _00

5 Wskazówki dotyczące dokumentacji 2 2 Wskazówki dotyczące dokumentacji 2.1 Przestrzegać dokumentacji dodatkowej Bezwzględnie przestrzegać wszystkich instrukcji obsługi dołączonych do podzespołów układu. 2.2 Przechowywanie dokumentów Zachować niniejszą instrukcję oraz wszystkie dokumenty dodatkowe do późniejszego wykorzystania. 2.3 Zakres stosowalności instrukcji Niniejsza instrukcja dotyczy wyłącznie: VRC 700 numer artykułu Polska Przegląd produktu 3.1 Znak CE 3.3 Tabliczka znamionowa Tabliczka znamionowa znajduje się we wnętrzu produktu i jest niedostępna z zewnątrz. 3.4 Numer seryjny 10-cyfrowy numer katalogowy można odczytać z numeru seryjnego. Numer seryjny można wyświetlić, wybierając Menu Informacja Numer seryjny. Numer katalogowy to drugi wiersz numeru seryjnego. 3.5 Funkcja regulacji Produkt reguluje instalację grzewczą Vaillant, podgrzewanie wody podłączonego zasobnika c.w.u. oraz wentylację podłączonego domowego urządzenia wentylacyjnego. Jeżeli regulator jest zamontowany w pomieszczeniu mieszkalnym, można sterować instalacją grzewczą, podgrzewaniem wody i wentylacją z pomieszczenia mieszkalnego Instalacja grzewcza Ogrzewanie Za pomocą regulatora można ustawiać temperatury zadane dla różnych pór dnia oraz dni tygodnia. Oznaczenie CE dokumentuje, że produkty zgodne z etykietą spełniają podstawowe wymagania właściwych dyrektyw. Deklaracja zgodności jest dostępna do wglądu u producenta. 3.2 Budowa produktu Regulator jest regulatorem pogodowym z czujnikiem temperatury montowanym na zewnątrz. Czujnik temperatury mierzy temperaturę zewnętrzną i przekazuje wartości do regulatora. Przy niskiej temperaturze zewnętrznej, regulator podwyższa temperaturę zasilania instalacji grzewczej. W przypadku wzrostu temperatury zewnętrznej, regulator obniża temperaturę zasilania. Regulator reaguje na wahania temperatury zewnętrznej i utrzymuje zadaną temperaturę pokojową, sterując temperaturą zasilania Chłodzenie 1 Za pomocą regulatora można ustawiać temperatury zadane dla różnych pór dnia oraz dni tygodnia. Czujnik temperatury pokojowej mierzy temperaturę pokojową i przekazuje wartości do regulatora. Jeżeli temperatura pokojowa jest wyższa od ustawionej temperatury zadanej, regulator włącza chłodzenie Wentylacja Za pomocą regulatora można ustawiać żądany stopień oraz czas wentylacji Strefy Jeśli istnieje kilka stref, regulator steruje dostępnymi strefami. Kilka stref jest potrzebnych np. w poniższych sytuacjach 1 Wyświetlacz 2 Uchwyt ścienny 3 Gniazdo diagnostyczne 4 Osłona uchwytu ściennego 5 Przycisk wyboru 6 Pokrętło w domu jest ogrzewanie podłogowe oraz ogrzewanie grzejnikowe (strefy zależne). w domu znajduje się kilka samodzielnych jednostek mieszkalnych (strefy niezależne) Przygotowanie ciepłej wody użytkowej Za pomocą regulatora można ustawiać temperaturę i czas przygotowania ciepłej wody użytkowej. Urządzenie grzewcze podgrzewa wodę w zasobniku ciepłej wody użytkowej do ustawionej temperatury. Można ustawić przedział czasowy, _00 multimatic 700 Instrukcja obsługi 5

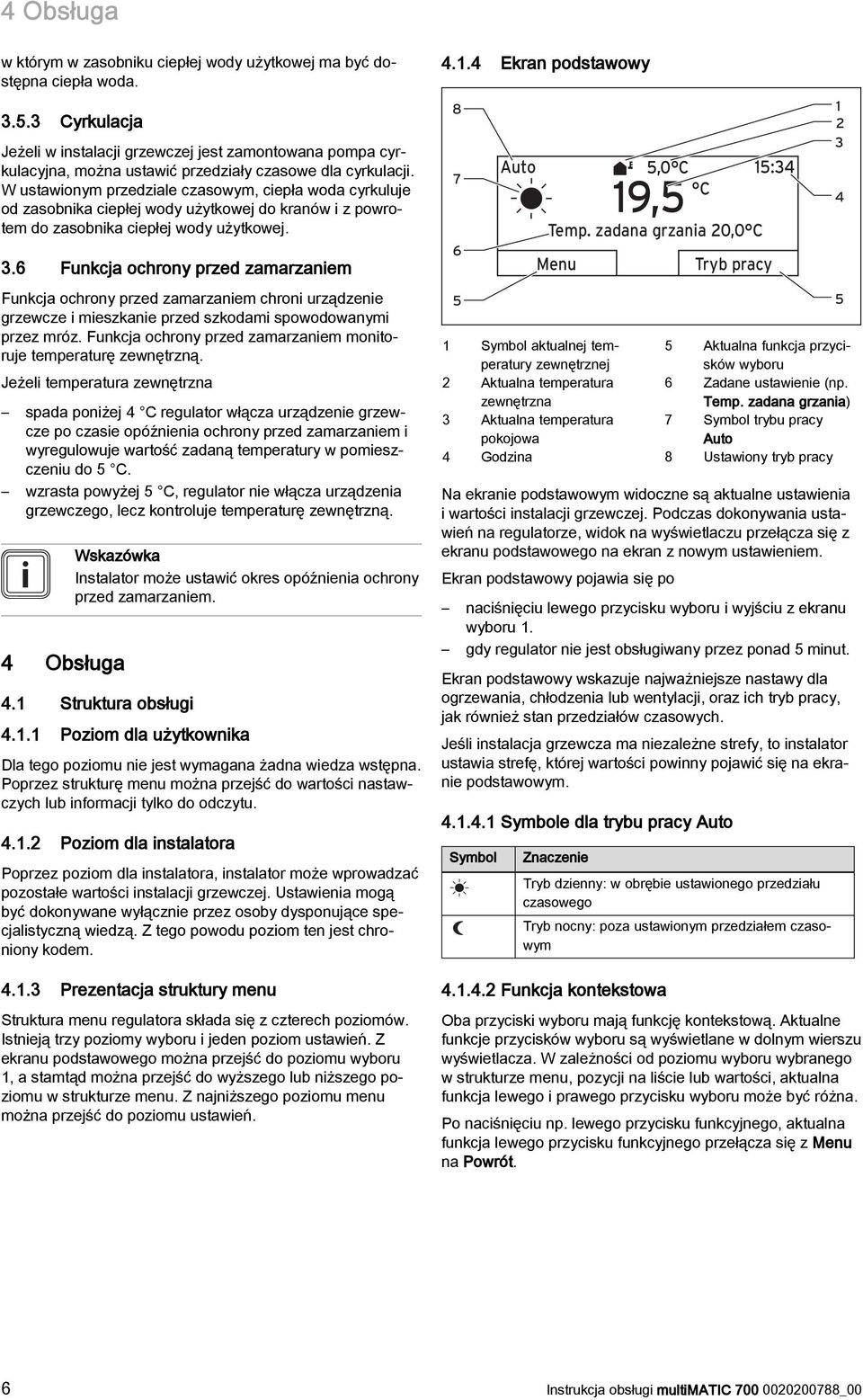

6 4 Obsługa w którym w zasobniku ciepłej wody użytkowej ma być dostępna ciepła woda Cyrkulacja Jeżeli w instalacji grzewczej jest zamontowana pompa cyrkulacyjna, można ustawić przedziały czasowe dla cyrkulacji. W ustawionym przedziale czasowym, ciepła woda cyrkuluje od zasobnika ciepłej wody użytkowej do kranów i z powrotem do zasobnika ciepłej wody użytkowej. 3.6 Funkcja ochrony przed zamarzaniem Funkcja ochrony przed zamarzaniem chroni urządzenie grzewcze i mieszkanie przed szkodami spowodowanymi przez mróz. Funkcja ochrony przed zamarzaniem monitoruje temperaturę zewnętrzną. Jeżeli temperatura zewnętrzna spada poniżej 4 C regulator włącza urządzenie grzewcze po czasie opóźnienia ochrony przed zamarzaniem i wyregulowuje wartość zadaną temperatury w pomieszczeniu do 5 C. wzrasta powyżej 5 C, regulator nie włącza urządzenia grzewczego, lecz kontroluje temperaturę zewnętrzną. 4 Obsługa Wskazówka Instalator może ustawić okres opóźnienia ochrony przed zamarzaniem. 4.1 Struktura obsługi Poziom dla użytkownika Dla tego poziomu nie jest wymagana żadna wiedza wstępna. Poprzez strukturę menu można przejść do wartości nastawczych lub informacji tylko do odczytu Poziom dla instalatora Poprzez poziom dla instalatora, instalator może wprowadzać pozostałe wartości instalacji grzewczej. Ustawienia mogą być dokonywane wyłącznie przez osoby dysponujące specjalistyczną wiedzą. Z tego powodu poziom ten jest chroniony kodem Prezentacja struktury menu Struktura menu regulatora składa się z czterech poziomów. Istnieją trzy poziomy wyboru i jeden poziom ustawień. Z ekranu podstawowego można przejść do poziomu wyboru 1, a stamtąd można przejść do wyższego lub niższego poziomu w strukturze menu. Z najniższego poziomu menu można przejść do poziomu ustawień Ekran podstawowy Auto 5,0 C 19,5 C Temp. zadana grzania 20,0 C Menu 1 Symbol aktualnej temperatury zewnętrznej 2 Aktualna temperatura zewnętrzna 3 Aktualna temperatura pokojowa 4 Godzina Tryb pracy 15: Aktualna funkcja przycisków wyboru 6 Zadane ustawienie (np. Temp. zadana grzania) 7 Symbol trybu pracy Auto 8 Ustawiony tryb pracy Na ekranie podstawowym widoczne są aktualne ustawienia i wartości instalacji grzewczej. Podczas dokonywania ustawień na regulatorze, widok na wyświetlaczu przełącza się z ekranu podstawowego na ekran z nowym ustawieniem. Ekran podstawowy pojawia się po naciśnięciu lewego przycisku wyboru i wyjściu z ekranu wyboru 1. gdy regulator nie jest obsługiwany przez ponad 5 minut. Ekran podstawowy wskazuje najważniejsze nastawy dla ogrzewania, chłodzenia lub wentylacji, oraz ich tryb pracy, jak również stan przedziałów czasowych. Jeśli instalacja grzewcza ma niezależne strefy, to instalator ustawia strefę, której wartości powinny pojawić się na ekranie podstawowym Symbole dla trybu pracy Auto Symbol Znaczenie Tryb dzienny: w obrębie ustawionego przedziału czasowego Tryb nocny: poza ustawionym przedziałem czasowym Funkcja kontekstowa Oba przyciski wyboru mają funkcję kontekstową. Aktualne funkcje przycisków wyboru są wyświetlane w dolnym wierszu wyświetlacza. W zależności od poziomu wyboru wybranego w strukturze menu, pozycji na liście lub wartości, aktualna funkcja lewego i prawego przycisku wyboru może być różna. Po naciśnięciu np. lewego przycisku funkcyjnego, aktualna funkcja lewego przycisku funkcyjnego przełącza się z Menu na Powrót Instrukcja obsługi multimatic _00

7 Obsługa Menu Po naciśnięciu lewego przycisku wyboru Menu można przejść z ekranu podstawowego do poziomu wyboru 1 w strukturze menu Tryb pracy Jeżeli zostanie naciśnięty prawy przycisk wyboru Tryb pracy, można przejść z ekranu podstawowego bezpośrednio do ustawień Tryb pracy Żądane ustawienie W zależności od wybranego ustawienia podstawowego, na wyświetlaczu pojawiają się różne teksty, np.: przy ustawieniu podstawowym Grzanie pojawia się Temp. zadana grzania przy ustawieniu podstawowym Chłodzenie pojawia się Temp. zadana chłodz. przy ustawieniu podstawowym Wentylacja pojawia się Stopień wentylacji w zależności od wybranego trybu pracy, na wyświetlaczu może też nie być widoczny żaden tekst Poziom wyboru Menu Informacja Temperatury zadane Programy czasowe Powrót 1 Pasek przewijania 2 Aktualne funkcje przycisków wyboru Wybierz 3 Pozycje poziomu wyboru 4 Aktualna funkcja lub poziom wyboru Poprzez poziomy wyboru można przejść do poziomu ustawień, w którym można dokonywać ustawień lub je odczytywać Poziom ustawień 5 4 Strefa 1 Temp.dzienna grzania Temp. chłodzenia Temp. nocna grzania Powrót 1 Aktualny wybór 2 Aktualny ekran wyboru 3 Wartości 20,0 C 26,0 C 15,0 C Zmień 4 Aktualne funkcje przycisków wyboru 5 Poziom ustawień W poziomie ustawień można wybrać wartości, które można odczytywać lub zmieniać Zasada obsługi Regulator jest obsługiwany dwoma przyciskami wyboru oraz pokrętłem. Na ekranie pojawiają się element oznaczony białą czcionką na czarnym tle. Migająca zaznaczona wartość oznacza, że może ona być zmieniona. Jeżeli regulator nie jest obsługiwany przez ponad 5 minut, na wyświetlaczu pojawia się ekran podstawowy Przykład: obsługa w ekranie podstawowym Z ekranu podstawowego można zmieniać wartość Temperatura zadana dzienna dla aktualnego dnia, obracając pokrętłem. Temperatura zadana dzienna Tylko dzisiaj: 18 C Dla trwałej zmiany Wciśnij OK OK Na wyświetlaczu pojawia się pytanie, czy ma zostać zmieniona Temperatura zadana dzienna dla aktualnego dnia, czy na stałe Zmiana temperatury zadanej dziennej dla aktualnego dnia Obrócić pokrętło, aby ustawić temperaturę zadaną. Ekran po kilku sekundach wraca do ekranu podstawowego. Ustawiona temperatura zadana obowiązuje przez kolejne sześć godzin Zmiana Temperatura zadana dzienna na stałe 1. Obrócić pokrętło, aby ustawić temperaturę zadaną. 2. Nacisnąć prawy przycisk wyboru OK. Ekran przełącza się na ekran podstawowy. Zmiana temperatury zadanej dziennej została zastosowana na stałe Przykład zmiany kontrastu ekranu Auto 5,0 C 19,5 C Temp. zadana grzania 20,0 C Menu Tryb pracy 15:34 1. Jeżeli ekran nie wskazuje ekranu podstawowego, nacisnąć lewy przycisk wyboru Powrót, aż na ekranie pojawi się ekran podstawowy. 2. Nacisnąć lewy przycisk wyboru Menu. Regulator przechodzi do ekranu wyboru _00 multimatic 700 Instrukcja obsługi 7

8 5 Funkcje obsługowe i informacyjne Menu Informacja Temperatury zadane Programy czasowe Wyświetlacz Kontrast ekranu Blokada przycisków 9 Powrót Wybierz Przerwij OK 3. Obrócić pokrętło, aż zaznaczy się pozycja Nastawy podstawowe. Menu Planowanie dni poza domem Planowanie dni w domu Nastawy podstawowe Powrót 4. Nacisnąć prawy przycisk wyboru Wybierz. Wybierz Regulator przechodzi do ekranu wyboru 2. Nastawy podstawowe Język Data / godzina Wyświetlacz Powrót Wybierz 5. Obrócić pokrętło, aż wpis listy Ekran będzie zaznaczony. Nastawy podstawowe Język Data / godzina Wyświetlacz Powrót 6. Nacisnąć prawy przycisk wyboru Wybierz. Wybierz Regulator przechodzi do ekranu ustawień Ekran. Zaznaczona jest ustawiana wartość kontrastu ekranu. Wyświetlacz Kontrast ekranu Blokada przycisków 9 8. Obrócić pokrętło, aby zmienić wartość. Wyświetlacz Kontrast ekranu Blokada przycisków Przerwij OK 9. Nacisnąć prawy przycisk wyboru OK, aby potwierdzić zmianę. Regulator zapisał zmienioną wartość. 10. Nacisnąć kilka razy lewy przycisk wyboru powrót, aby wrócić do ekranu podstawowego. 5 Funkcje obsługowe i informacyjne 12 Wskazówka Funkcje opisane w tym rozdziale nie są dostępne dla wszystkich konfiguracji systemu. Tabela poglądowa trybów pracy i poziomów obsługi Tryby pracy ( strona 20) Przegląd poziomów obsługi ( strona 20) Ścieżka dostępu podana na początku opisu funkcji informuje, w jaki sposób można przejść do tej funkcji w strukturze menu. Opis funkcji dla STREFY1 obowiązuje dla wszystkich istniejących stref. 5.1 Informacje Odczyt stanu systemu Menu Informacja Stan systemu W opcji Stan systemu znajduje się lista z informacjami, zawierająca przegląd aktualnego stanu systemu oraz aktualne ustawienia, które można tam zmienić. Powrót Zmień 7. Nacisnąć prawy przycisk wyboru Zmień. Zaznaczona wartość miga. 8 Instrukcja obsługi multimatic _00

9 Funkcje obsługowe i informacyjne System Menu Informacja Stan systemu Status usterki Jeżeli nie jest konieczna konserwacja oraz nie wystąpiły usterki, w pozycji Status usterki widnieje wartość Brak ust. Jeżeli konserwacja jest niezbędna lub wystąpiła usterka, w pozycji Status usterki widnieje wartość Wykaz ust. Prawy przycisk wyboru w tym wypadku ma funkcję Pokaż. Po naciśnięciu prawego przycisku wyboru Pokaż, na ekranie pojawia się lista komunikatów o błędzie. Menu Informacja Stan systemu Ciśnienie wody Za pomocą tej funkcji można odczytać ciśnienie wody w instalacji grzewczej. Menu Informacja Stan systemu Stan systemu Za pomocą tej funkcji można odczytać, w jakim trybie pracy znajduje się instalacja grzewcza. Gotowość: instalacja grzewcza nie ma zapotrzebowania na energię i znajduje się w stanie spoczynku. Tryb ogrz.: instalacja grzewcza podgrzewa pomieszczenia mieszkalne do Temperatury zadanej grzania. Chłodzenie: instalacja grzewcza chłodzi pomieszczenia mieszkalne do temperatury zadanej chłodzenia. C. woda: instalacja grzewcza podgrzewa ciepłą wodę w zasobniku do temperatury zadanej ciepłej wody. Menu Informacja Stan systemu Temp. kolektora Za pomocą tej funkcji można odczytać aktualną temperaturę mierzoną przez czujnik temperatury kolektora. Menu Informacja Stan systemu Uzysk solarny Za pomocą tej funkcji można odczytać zsumowany uzysk solarny. Menu Informacja Stan systemu Uzysk solarny - reset Jeżeli w funkcji Uzysk solarny reset zostanie wybrane ustawienie Tak i naciśnięty prawy przycisk wyboru OK, dotychczas zsumowany uzysk cieplny kolektora słonecznego zostanie wyzerowany do 0 kwh. Menu Informacja Stan systemu Uzysk energii Za pomocą tej funkcji można odczytać zsumowany uzysk energii. Menu Informacja Stan systemu Uzysk energii - reset Jeśli w funkcji Uzysk energii reset wybrano ustawienie Tak i naciśnięto prawy przycisk wyboru Ok, nastąpi zresetowanie zsumowanego dotychczas uzysku energii na 0 kwh. Menu Informacja Stan systemu Akt. wilgotność pom. Za pomocą tej funkcji można odczytać aktualną wilgotność powietrza w pomieszczeniu. Czujnik wilgotności powietrza w pomieszczeniu jest zamontowany w regulatorze. Menu Informacja Stan systemu Akt. temp. kond. Za pomocą tej funkcji można odczytać aktualną temperaturę kondensacji. Temperatura kondensacji to temperatura, przy której para wodna skrapla się w powietrzu, osiadając na przedmiotach. Menu Informacja Stan systemu trivai Za pomocą tej funkcji można odczytać, czy obecnie pompa ciepła lub dodatkowy kocioł grzewczy (gaz, olej lub prąd) zaspokaja zapotrzebowanie na energię. Regulator energii decyduje na podstawie trivai oraz kryteriów komfortu, które urządzenie grzewcze użyje. Jeśli odczytana wartość jest większa niż 1, to pompa ciepła korzystniej zaspokoi zapotrzebowanie na energię niż dodatkowy kocioł grzewczy STREFA1 Menu Informacja Stan systemu Temp. dzienna grzania Za pomocą tej funkcji można nastawić żądaną temperaturę dzienną dla strefy. Temp. dzienna grzania to temperatura, jaka ma panować w pomieszczeniach w ciągu dnia lub podczas obecności w domu (tryb dzienny). Menu Informacja Stan systemu Temp. chłodzenia Za pomocą tej funkcji można nastawić żądaną temperaturę dzienną dla strefy. Temp. chłodzenia to temperatura, jaka ma panować w pomieszczeniach w ciągu dnia lub podczas obecności w domu (tryb dzienny). Menu Informacja Stan systemu Temp. nocna grzania Za pomocą tej funkcji można nastawić żądaną nocną temperaturę dla strefy. Temp. nocna grzania to temperatura, która ma panować w pomieszczeniach w nocy lub wtedy, gdy mieszkańcy przebywają poza domem (tryb nocny). Menu Informacja Stan systemu Temperatura pokojowa Jeżeli regulator jest zamontowany poza urządzeniem grzewczym, można odczytać aktualną temperaturę pokojową. Regulator ma wbudowany czujnik temperatury badający temperaturę pokojową Wentylacja Menu Informacja Stan systemu Czujnik jak. pow. 1/2/3 Za pomocą tej funkcji można odczytać wartości pomiarowe czujnika jakości powietrza. Menu Informacja Stan systemu Wilg. pow. wylotowego Za pomocą tej funkcji można odczytać wilgotność powietrza wylotowego w kanale wentylacyjnym domowego urządzenia wentylacyjnego Pobór Niektóre komponenty nie wspomagają ustalania poboru, którego suma wyświetla się na ekranie. W instrukcjach komponentów podane są informacje, czy i w jaki sposób poszczególne komponenty rejestrują pobór. Menu Informacja Pobór Aktualny miesiąc Instalacja grzewcza Prąd _00 multimatic 700 Instrukcja obsługi 9

10 5 Funkcje obsługowe i informacyjne Przy pomocy tej funkcji można odczytać zsumowany pobór prądu dla instalacji grzewczej w bieżącym miesiącu. Menu Informacja Pobór Aktualny miesiąc Instalacja grzewcza Paliwo Przy pomocy tej funkcji można odczytać zsumowane zużycie paliwa w kwh dla instalacji grzewczej w bieżącym miesiącu. Menu Informacja Pobór Aktualny miesiąc Ciepła woda Prąd Przy pomocy tej funkcji można odczytać zsumowany pobór prądu dla ciepłej wody w bieżącym miesiącu. Menu Informacja Pobór Aktualny miesiąc Ciepła woda Paliwo Przy pomocy tej funkcji można odczytać zsumowane zużycie paliwa w kwh dla ciepłej wody w bieżącym miesiącu. Menu Informacja Pobór Ostatni miesiąc Instalacja grzewcza Prąd Przy pomocy tej funkcji można odczytać zsumowany pobór prądu dla instalacji grzewczej w ostatnim miesiącu. Menu Informacja Pobór Ostatni miesiąc Instalacja grzewcza Paliwo Przy pomocy tej funkcji można odczytać zsumowane zużycie paliwa w kwh dla instalacji grzewczej w ostatnim miesiącu. Menu Informacja Pobór Ostatni miesiąc Ciepła woda Prąd Przy pomocy tej funkcji można odczytać zsumowany pobór prądu dla ciepłej wody w ostatnim miesiącu. Menu Informacja Pobór Ostatni miesiąc Ciepła woda Paliwo Przy pomocy tej funkcji można odczytać zsumowane zużycie paliwa w kwh dla ciepłej wody w ostatnim miesiącu. Menu Informacja Pobór Historia Instalacja grzewcza Prąd Przy pomocy tej funkcji można odczytać zsumowany pobór prądu dla instalacji grzewczej od uruchomienia. Menu Informacja Pobór Historia Instalacja grzewcza Paliwo Przy pomocy tej funkcji można odczytać zsumowane zużycie paliwa w kwh dla instalacji grzewczej od uruchomienia. Menu Informacja Pobór Historia Ciepła woda Prąd Przy pomocy tej funkcji można odczytać zsumowany pobór prądu dla ciepłej wody od uruchomienia. Menu Informacja Pobór Historia Ciepła woda Paliwo Przy pomocy tej funkcji można odczytać zsumowane zużycie paliwa w kwh dla ciepłej wody od uruchomienia Odczyt wykresu uzysku cieplnego kolektora słonecznego Menu Informacja Uzysk solarny Wykres pod Uzysk solarny wskazuje miesięczne uzyski energii z poprzedniego roku oraz z bieżącego roku, do porównania. Całkowity uzysk znajduje się na dole z prawej strony. Maksymalna wartość miesięczna z ostatnich dwóch lat jest widoczna na górze po prawej stronie Odczyt wykresu uzysku energii Menu Informacja Uzysk energii Wykres pod Uzysk energii wskazuje miesięczne uzyski energii z poprzedniego roku oraz z bieżącego roku, do porównania. Całkowity uzysk znajduje się na dole z prawej strony. Maksymalna wartość miesięczna z ostatnich dwóch lat jest widoczna na górze po prawej stronie Odczyt wykresu poboru prądu Menu Informacja Pobór prądu Wykres pod Pobór prądu wskazuje miesięczny pobór prądu z poprzedniego roku oraz z bieżącego roku, do porównania. Całkowity uzysk znajduje się na dole z prawej strony. Maksymalna wartość miesięczna z ostatnich dwóch lat jest widoczna na górze po prawej stronie Odczyt wykresu zużycia paliwa Menu Informacja Zużycie paliwa Wykres Zużycie paliwa wskazuje miesięczne zużycie paliwa z poprzedniego roku oraz z bieżącego roku, do porównania. Całkowity uzysk znajduje się na dole z prawej strony. Maksymalna wartość miesięczna z ostatnich dwóch lat jest widoczna na górze po prawej stronie Odczyt wykresu uzysku z odzysku ciepła Menu Informacja Odzysk ciepła Wykres Odzysk ciepła wskazuje miesięczny uzysk z odzysku ciepła z poprzedniego roku oraz z bieżącego roku, do porównania. Całkowity uzysk znajduje się na dole z prawej strony. Maksymalna wartość miesięczna z ostatnich dwóch lat jest widoczna na górze po prawej stronie Odczytywanie danych kontaktowych instalatora Menu Informacja Dane kontaktowe Jeżeli instalator podczas montażu wpisał nazwę swojej firmy oraz numer telefonu, można odczytać te dane w pozycji Dane kontaktowe Odczyt numeru seryjnego i numeru katalogowego Menu Informacja Numer seryjny W pozycji Numer seryjny znajduje się numer seryjny regulatora, który w razie potrzeby należy podać instalatorowi. Numer katalogowy to drugi wiersz numeru seryjnego. 10 Instrukcja obsługi multimatic _00

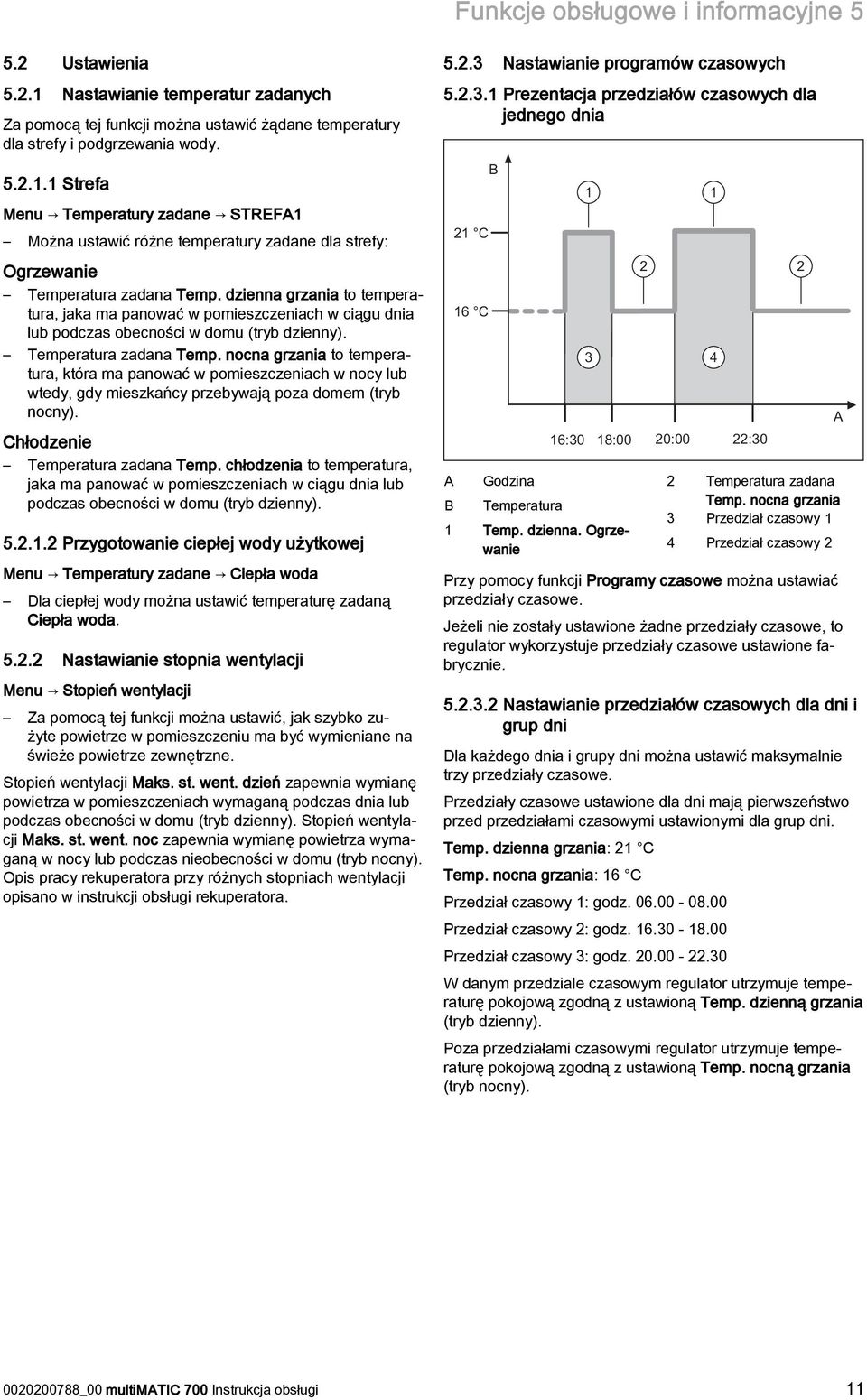

11 Funkcje obsługowe i informacyjne Ustawienia Nastawianie temperatur zadanych Za pomocą tej funkcji można ustawić żądane temperatury dla strefy i podgrzewania wody Strefa Menu Temperatury zadane STREFA1 Można ustawić różne temperatury zadane dla strefy: Ogrzewanie Temperatura zadana Temp. dzienna grzania to temperatura, jaka ma panować w pomieszczeniach w ciągu dnia lub podczas obecności w domu (tryb dzienny). Temperatura zadana Temp. nocna grzania to temperatura, która ma panować w pomieszczeniach w nocy lub wtedy, gdy mieszkańcy przebywają poza domem (tryb nocny). Chłodzenie Temperatura zadana Temp. chłodzenia to temperatura, jaka ma panować w pomieszczeniach w ciągu dnia lub podczas obecności w domu (tryb dzienny) Przygotowanie ciepłej wody użytkowej Menu Temperatury zadane Ciepła woda Dla ciepłej wody można ustawić temperaturę zadaną Ciepła woda Nastawianie stopnia wentylacji Menu Stopień wentylacji Za pomocą tej funkcji można ustawić, jak szybko zużyte powietrze w pomieszczeniu ma być wymieniane na świeże powietrze zewnętrzne. Stopień wentylacji Maks. st. went. dzień zapewnia wymianę powietrza w pomieszczeniach wymaganą podczas dnia lub podczas obecności w domu (tryb dzienny). Stopień wentylacji Maks. st. went. noc zapewnia wymianę powietrza wymaganą w nocy lub podczas nieobecności w domu (tryb nocny). Opis pracy rekuperatora przy różnych stopniach wentylacji opisano w instrukcji obsługi rekuperatora Nastawianie programów czasowych Prezentacja przedziałów czasowych dla jednego dnia A B 21 C 16 C B Godzina Temperatura 1 Temp. dzienna. Ogrzewanie :30 18:00 20:00 22: A 2 Temperatura zadana Temp. nocna grzania 3 Przedział czasowy 1 4 Przedział czasowy 2 Przy pomocy funkcji Programy czasowe można ustawiać przedziały czasowe. Jeżeli nie zostały ustawione żadne przedziały czasowe, to regulator wykorzystuje przedziały czasowe ustawione fabrycznie Nastawianie przedziałów czasowych dla dni i grup dni Dla każdego dnia i grupy dni można ustawić maksymalnie trzy przedziały czasowe. Przedziały czasowe ustawione dla dni mają pierwszeństwo przed przedziałami czasowymi ustawionymi dla grup dni. Temp. dzienna grzania: 21 C Temp. nocna grzania: 16 C Przedział czasowy 1: godz Przedział czasowy 2: godz Przedział czasowy 3: godz W danym przedziale czasowym regulator utrzymuje temperaturę pokojową zgodną z ustawioną Temp. dzienną grzania (tryb dzienny). Poza przedziałami czasowymi regulator utrzymuje temperaturę pokojową zgodną z ustawioną Temp. nocną grzania (tryb nocny) _00 multimatic 700 Instrukcja obsługi 11

12 5 Funkcje obsługowe i informacyjne Szybkie Nastawianie programów czasowych Jeżeli np. tylko dla jednego dnia roboczego w tygodniu trzeba ustawić inny przedział czasowy, to należy najpierw ustawić czasy dla całej grupy Poniedziałek - Piątek. Następnie należy ustawić inny przedział czasowy dla określonego dnia roboczego Wyświetlanie i zmiana odbiegających czasów w grupie dni Poniedziałek-Niedziela Przedział 1: Przedział 2: Przedział 3: Powrót!! :!! -!! :!!!! :!! -!! :!!!! :!! -!! :!! Wybierz Jeżeli na ekranie zostanie wyświetlona grupa dni, a dla jednego dnia z tej grupy zostanie ustawiony inny przedział czasowy, to ekran zasygnalizuje różniące się przedziały czasowe dla grupy dni znakami!!. Powrót Pojedyncze dni różne od ustawionego programu Pn.-N. OK Po naciśnięciu prawego przycisku wyboru Wybierz, na ekranie wyświetli się komunikat informujący o różniącym się przedziale czasowym. Nie ma potrzeby ujednolicania dni. Ustawione czasy dla grupy dni oznaczonej!! można wyświetlić na ekranie prawym przyciskiem wyboru OK i zmienić Dla strefy Menu Programy czasowe STREFA1 Programy czasowe są skuteczne tylko w trybie pracy Tryb automatyczny ( strona 15). W każdym ustawionym przedziale czasowym obowiązuje ustawiona temperatura zadana. W przedziałach czasowych regulator przestawia się na tryb dzienny, a strefa podgrzewa podłączone pomieszczenia do temp. dziennej grzania. Poza przedziałami czasowymi regulator przełącza się na tryb pracy ustawiony przez instalatora: Eco lub Nocna temperatura Dla przygotowania ciepłej wody Menu Programy czasowe Ciepła woda Przygotowanie ciepłej wody Programy czasowe dla przygotowania ciepłej wody są skuteczne tylko w trybie pracy Tryb automatyczny. W każdym ustawionym przedziale czasowym obowiązuje temperatura zadana Obieg ciepłej wody. Na końcu przedziału czasowego, regulator wyłącza przygotowanie ciepłej wody, aż do rozpoczęcia następnego przedziału czasowego Dla chłodzenia Menu Programy czasowe STREFA1: chłodzenie Programy czasowe są aktywne w trybie pracy Chłodzenie oraz specjalnym trybie pracy Chłodzenie ręczne. W każdym ustawionym przedziale czasowym obowiązuje temperatura zadana ustawiona w funkcji Temperatury zadane. W obrębie przedziałów czasowych strefa schładza pomieszczenia mieszkalne do temperatury zadanej Temp. chłodzenia. Poza tym przedziałem czasowym chłodzenie jest wyłączone Dla cyrkulacji Menu Programy czasowe Ciepła woda Cyrkulacja Programy czasowe dla przygotowania cyrkulacji są skuteczne tylko w trybie pracy Tryb automatyczny. Czasy pracy cyrkulacji zależą od ustawień przedziałów czasowych. W czasie trwania przedziału czasowego, cyrkulacja jest włączona. Poza przedziałami czasowymi, cyrkulacja jest wyłączona Dla wentylacji, Menu Programy czasowe Wentylacja Programy czasowe są skuteczne tylko w trybie pracy Tryb automatyczny. W każdym ustawionym przedziale czasowym obowiązuje stopień wentylacji ustawiony w funkcji Wentylacja. W obrębie przedziałów czasowych regulator steruje domowym urządzeniem wentylacyjnym maksymalnie wg wartości Maks. st. went. dzień. Poza przedziałami czasowymi regulator steruje domowym urządzeniem wentylacyjnym maksymalnie wg wartości Maks. st. went. noc Dla cichej pracy Menu Programy czasowe Cicha praca Można zmniejszyć prędkość obrotową wentylatora pompy ciepła. Zmniejszenie prędkości obrotowej wentylatora zmniejsza również moc grzewczą, zwłaszcza przy niskich temperaturach otoczenia. Spada wydajność systemu pompy ciepła. 12 Instrukcja obsługi multimatic _00

13 Funkcje obsługowe i informacyjne Dla wysokiej taryfy Menu Programy czasowe Wysoka taryfa Czasy wysokiej taryfy zależą od dostawcy energii Planowanie dni poza domem Menu Planowanie dni poza domem Za pomocą tej funkcji można ustawić przedział czasowy z datą początkową i końcową, oraz temperaturę dla dni, w których domownicy nie przebywają w domu. Dzięki temu nie ma potrzeby zmiany przedziałów czasowych, jeżeli np. nie ustawiono w nich obniżenia temperatury zadanej w ciągu dnia. Ciepła woda nie jest podgrzewana. Ustawiona wcześniej temperatura obowiązuje dla wszystkich stref. Wentylacja pracuje na najniższym stopniu wentylacji. Chłodzenie jest wyłączone. Dopóki funkcja Planowanie dni poza domem jest aktywna, ma ona pierwszeństwo przed ustawionym trybem pracy. Po upływie ustawionego przedziału czasowego, lub w przypadku wcześniejszego anulowania funkcji, instalacja grzewcza znów działa zgodnie z wcześniej ustawionym trybem pracy. Wskazówka Funkcja Chłodzenie pozostaje włączona, jeżeli wymagają tego przepisy krajowe. Wówczas instalator ustawia instalację grzewczą w taki sposób, aby w czasie nieobecności domowników funkcja Chłodzenie pozostała ustawiona na zadaną temperaturę Planowanie dni w domu Menu Planowanie dni w domu W podanym przedziale czasowym, instalacja grzewcza działa w trybie Tryb automatyczny z ustawieniami dla dnia Niedziela, które zostały ustawione w funkcji Programy czasowe. Po upływie ustawionego przedziału czasowego, lub w przypadku wcześniejszego anulowania funkcji, instalacja grzewcza znów działa zgodnie z wcześniej ustawionym trybem pracy Wybór języka Menu Nastawy podstawowe Język Jeżeli np. język używany technika jest inny, niż nastawiony w regulatorze, można zmienić język za pomocą tej funkcji Nastawianie języka zrozumiałego dla użytkownika 1. Naciskać wielokrotnie lewy przycisk wyboru, aż pojawi się ekran podstawowy. 2. Nacisnąć kolejny raz lewy przycisk wyboru. 3. Obracać pokrętło w prawo, aż pojawi się linia przerywana. 4. Obrócić pokrętło ponownie w lewo, aż będzie zaznaczona druga pozycja na liście, ponad linią przerywaną. 5. Nacisnąć dwukrotnie prawy przycisk wyboru. 6. Obracać pokrętłem, aż pojawi się język zrozumiały dla użytkownika. 7. Nacisnąć prawy przycisk wyboru Nastawianie daty Menu Nastawy podstawowe Data / godzina Data Za pomocą tej funkcji można nastawić aktualną datę. Wszystkie funkcje regulatora zawierające datę, odnoszą się do nastawionej daty Nastawianie godziny Menu Nastawy podstawowe Data / godzina Godzina Za pomocą tej funkcji można nastawić aktualną godzinę. Wszystkie funkcje regulatora zawierające godzinę odnoszą się do nastawionej godziny Aktywowanie automatycznego lub ręcznego przestawienia czasu letniego Menu Nastawy podstawowe Data / godzina Czas letni Za pomocą tej funkcji można wybrać, czy regulator automatycznie przestawi się na czas letni, czy też przełączenie na czas letni będzie odbywało się ręcznie. Auto: regulator przełącza się automatycznie na czas letni. ręczne: należy ręcznie przestawić na czas letni. Wskazówka Czas letni to czas letni środkowoeuropejski: początek = ostatnia niedziela marca, koniec = ostatnia niedziela października. Jeżeli czujnik temperatury zewnętrznej jest wyposażony w odbiornik DCF77, nie ma potrzeby nastawiania czasu letniego Zmiana kontrastu ekranu Menu Nastawy podstawowe Ekran Kontrast ekranu Kontrast ekranu można dostosować do jasności otoczenia, aby wskazania były dobrze widoczne Aktywowanie blokady przycisków Menu Nastawy podstawowe Ekran Blokada przycisków Za pomocą tej funkcji aktywuje się blokadę przycisków. Po jednej minucie bez naciskania przycisku lub używania pokrętła blokada przycisków jest aktywna i nie można zmienić przypadkowo żadnych funkcji _00 multimatic 700 Instrukcja obsługi 13

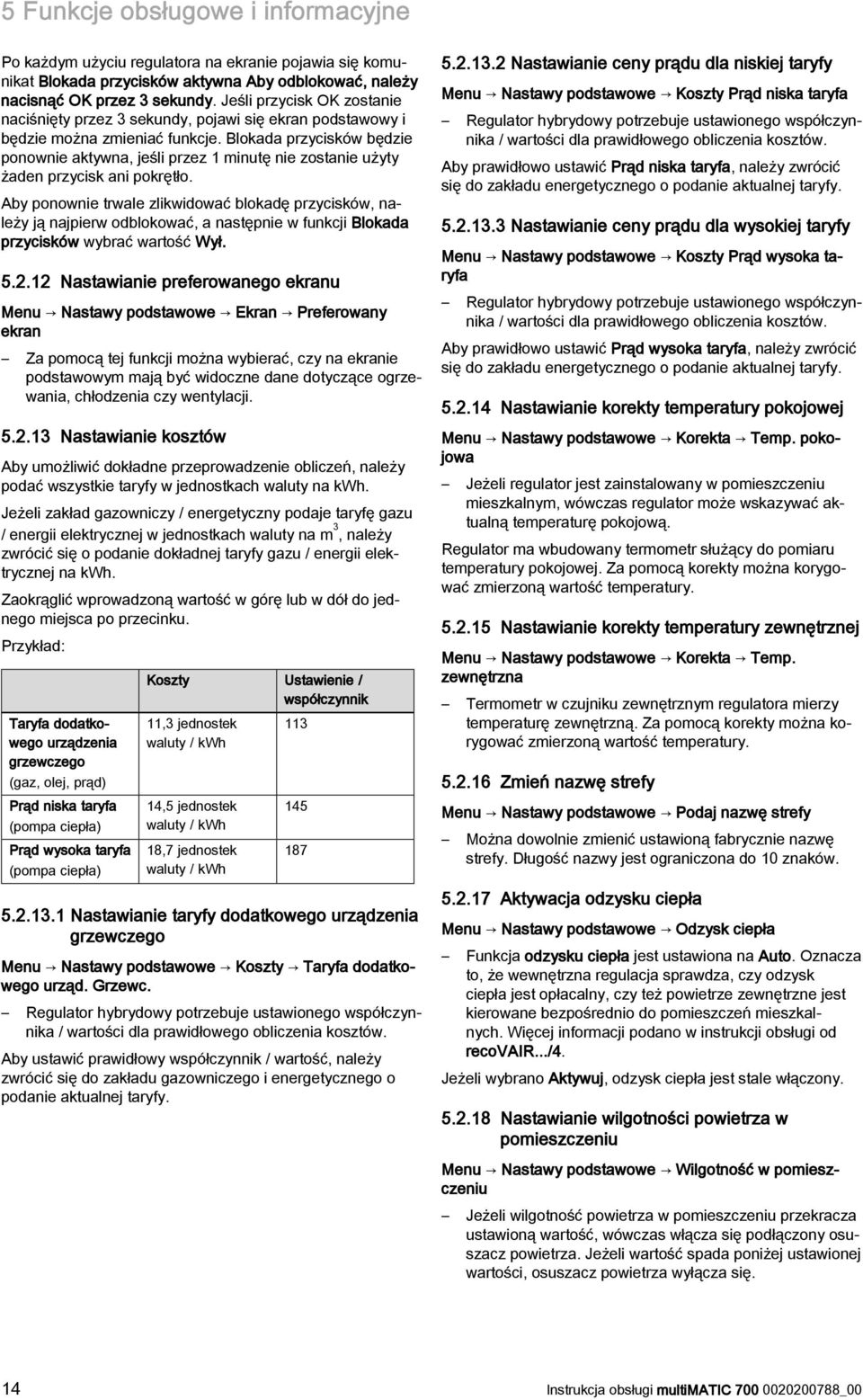

14 5 Funkcje obsługowe i informacyjne Po każdym użyciu regulatora na ekranie pojawia się komunikat Blokada przycisków aktywna Aby odblokować, należy nacisnąć OK przez 3 sekundy. Jeśli przycisk OK zostanie naciśnięty przez 3 sekundy, pojawi się ekran podstawowy i będzie można zmieniać funkcje. Blokada przycisków będzie ponownie aktywna, jeśli przez 1 minutę nie zostanie użyty żaden przycisk ani pokrętło. Aby ponownie trwale zlikwidować blokadę przycisków, należy ją najpierw odblokować, a następnie w funkcji Blokada przycisków wybrać wartość Wył Nastawianie preferowanego ekranu Menu Nastawy podstawowe Ekran Preferowany ekran Za pomocą tej funkcji można wybierać, czy na ekranie podstawowym mają być widoczne dane dotyczące ogrzewania, chłodzenia czy wentylacji Nastawianie kosztów Aby umożliwić dokładne przeprowadzenie obliczeń, należy podać wszystkie taryfy w jednostkach waluty na kwh. Jeżeli zakład gazowniczy / energetyczny podaje taryfę gazu / energii elektrycznej w jednostkach waluty na m 3, należy zwrócić się o podanie dokładnej taryfy gazu / energii elektrycznej na kwh. Zaokrąglić wprowadzoną wartość w górę lub w dół do jednego miejsca po przecinku. Przykład: Taryfa dodatkowego urządzenia grzewczego (gaz, olej, prąd) Prąd niska taryfa (pompa ciepła) Prąd wysoka taryfa (pompa ciepła) Koszty Ustawienie / współczynnik 11,3 jednostek waluty / kwh 14,5 jednostek waluty / kwh 18,7 jednostek waluty / kwh Nastawianie taryfy dodatkowego urządzenia grzewczego Menu Nastawy podstawowe Koszty Taryfa dodatkowego urząd. Grzewc. Regulator hybrydowy potrzebuje ustawionego współczynnika / wartości dla prawidłowego obliczenia kosztów. Aby ustawić prawidłowy współczynnik / wartość, należy zwrócić się do zakładu gazowniczego i energetycznego o podanie aktualnej taryfy Nastawianie ceny prądu dla niskiej taryfy Menu Nastawy podstawowe Koszty Prąd niska taryfa Regulator hybrydowy potrzebuje ustawionego współczynnika / wartości dla prawidłowego obliczenia kosztów. Aby prawidłowo ustawić Prąd niska taryfa, należy zwrócić się do zakładu energetycznego o podanie aktualnej taryfy Nastawianie ceny prądu dla wysokiej taryfy Menu Nastawy podstawowe Koszty Prąd wysoka taryfa Regulator hybrydowy potrzebuje ustawionego współczynnika / wartości dla prawidłowego obliczenia kosztów. Aby prawidłowo ustawić Prąd wysoka taryfa, należy zwrócić się do zakładu energetycznego o podanie aktualnej taryfy Nastawianie korekty temperatury pokojowej Menu Nastawy podstawowe Korekta Temp. pokojowa Jeżeli regulator jest zainstalowany w pomieszczeniu mieszkalnym, wówczas regulator może wskazywać aktualną temperaturę pokojową. Regulator ma wbudowany termometr służący do pomiaru temperatury pokojowej. Za pomocą korekty można korygować zmierzoną wartość temperatury Nastawianie korekty temperatury zewnętrznej Menu Nastawy podstawowe Korekta Temp. zewnętrzna Termometr w czujniku zewnętrznym regulatora mierzy temperaturę zewnętrzną. Za pomocą korekty można korygować zmierzoną wartość temperatury Zmień nazwę strefy Menu Nastawy podstawowe Podaj nazwę strefy Można dowolnie zmienić ustawioną fabrycznie nazwę strefy. Długość nazwy jest ograniczona do 10 znaków Aktywacja odzysku ciepła Menu Nastawy podstawowe Odzysk ciepła Funkcja odzysku ciepła jest ustawiona na Auto. Oznacza to, że wewnętrzna regulacja sprawdza, czy odzysk ciepła jest opłacalny, czy też powietrze zewnętrzne jest kierowane bezpośrednio do pomieszczeń mieszkalnych. Więcej informacji podano w instrukcji obsługi od recovair.../4. Jeżeli wybrano Aktywuj, odzysk ciepła jest stale włączony Nastawianie wilgotności powietrza w pomieszczeniu Menu Nastawy podstawowe Wilgotność w pomieszczeniu Jeżeli wilgotność powietrza w pomieszczeniu przekracza ustawioną wartość, wówczas włącza się podłączony osuszacz powietrza. Jeżeli wartość spada poniżej ustawionej wartości, osuszacz powietrza wyłącza się. 14 Instrukcja obsługi multimatic _00

15 Funkcje obsługowe i informacyjne Przywracanie nastaw fabrycznych Można przywrócić nastawy fabryczne dla funkcji Programy czasowe lub Wszystko. Menu Nastawy podstawowe Nastawy fabryczne Programy czasowe Za pomocą opcji Programy czasowe można przywrócić nastawy fabryczne wszystkich ustawień dokonanych w funkcji Programy czasowe. Wszystkie inne ustawienia obejmujące również czas, np. Data / Godzina, pozostają bez zmian. Podczas gdy w regulatorze ustawienia programów czasowych przywracane są do nastaw fabrycznych, na ekranie pojawia się tekst zostanie wykonane. Następnie wyświetli się ekran podstawowy. Ostrożnie! Ryzyko zakłóceń działania! Funkcja Wszystko przywraca nastawy fabryczne wszystkich ustawień, również tych ustawionych przez instalatora. Możliwe, że instalacja grzewcza nie będzie wtedy działać prawidłowo. Resetowanie wszystkich ustawień należy powierzyć instalatorowi. Menu Nastawy podstawowe Nastawy fabryczne Wszystko Podczas przywracania nastaw fabrycznych przez regulator, na ekranie pojawia się tekst zostanie wykonane. Następnie na ekranie pojawia się asystent instalacji, który może być obsługiwany wyłącznie przez instalatora Poziom instalatora Poziom instalatora jest zastrzeżony tylko dla instalatorów i jest chroniony przez kod dostępu. Na tym poziomie instalator może dokonać niezbędnych ustawień. 5.3 Tryby pracy Tryby pracy można aktywować bezpośrednio z każdego trybu pracy za pomocą prawego przycisku wyboru Tryb pracy. Jeżeli instalacja grzewcza jest wyposażona w kilka stref, aktywowany tryb pracy obowiązuje tylko dla strefy ustawionej przez instalatora. W przypadku kilku aktywnych stref można za pomocą lewego przycisku wyboru Menu Nastawy podstawowe w każdej strefie ustawić oddzielny tryb pracy. Ścieżka dostępu podana na początku opisu trybu informuje, w jaki sposób można przejść do tego trybu w strukturze menu Tryby pracy dla stref Tryb automatyczny Tryb pracy Grzanie Auto Menu Nastawy podstawowe Tryb pracy STREFA1 Auto Funkcja Auto reguluje strefę na podstawie ustawionej temperatury zadanej i ustawionych przedziałów czasowych. W danym przedziale czasowym, regulator utrzymuje temperaturę pokojową zgodną z ustawioną temperaturą zadaną Dzień (tryb dzienny). Poza przedziałami czasowymi regulator pracuje zgodnie ze sposobem regulacji ustawionym przez instalatora. ECO (nastawa fabryczna): Funkcja ogrzewania jest wyłączona i regulator monitoruje temperaturę zewnętrzną. Jeżeli temperatura zewnętrzna spada poniżej 3 C, to regulator po upływie czasu opóźnienia ochrony przed zamarzaniem włącza funkcję ogrzewania i reguluje temperaturę pokojową zgodnie z ustawioną temperaturą zadaną Noc. Pomimo włączonej funkcji ogrzewania, palnik jest aktywny tylko w razie potrzeby. Jeżeli temperatura zewnętrzna wzrasta powyżej 4 C, wówczas regulator wyłącza funkcję ogrzewania, ale funkcja monitorowania temperatury zewnętrznej pozostaje aktywna. Nocna temperatura: Funkcja ogrzewania jest włączona, a regulator reguluje temperaturę pokojową na ustawioną temperaturę zadaną Noc (Tryb nocny) Tryb dzienny Tryb pracy Grzanie Dzień Menu Nastawy podstawowe Tryb pracy STREFA1 Dzień Tryb pracy dzień reguluje strefę na ustawioną temperaturę zadaną Dzień, bez uwzględniania przedziału czasowego Tryb nocny Tryb pracy Grzanie Noc Menu Nastawy podstawowe Tryb pracy STREFA1 Noc Tryb pracy noc reguluje strefę na ustawioną temperaturę zadaną Noc, bez uwzględniania przedziału czasowego Wyłącz. Tryb pracy Grzanie Wył. Menu Nastawy podstawowe Tryb pracy STREFA1 Wył. Funkcja grzanie jest wyłączona dla strefy, a funkcja ochrony przed zamarzaniem jest aktywna Tryby pracy wentylacji Opis pracy rekuperatora przy różnych stopniach wentylacji opisano w instrukcji obsługi rekuperatora _00 multimatic 700 Instrukcja obsługi 15

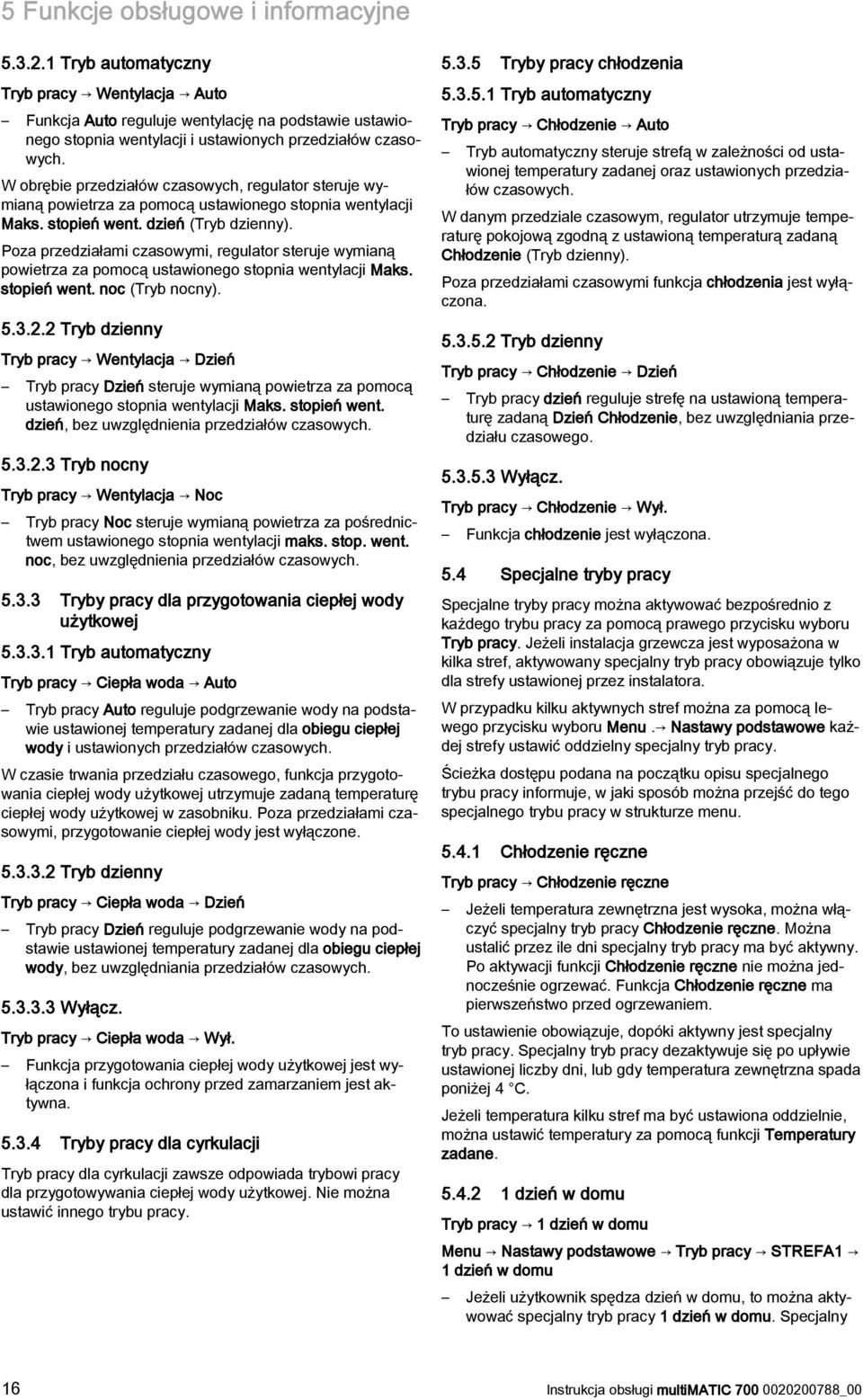

16 5 Funkcje obsługowe i informacyjne Tryb automatyczny Tryb pracy Wentylacja Auto Funkcja Auto reguluje wentylację na podstawie ustawionego stopnia wentylacji i ustawionych przedziałów czasowych. W obrębie przedziałów czasowych, regulator steruje wymianą powietrza za pomocą ustawionego stopnia wentylacji Maks. stopień went. dzień (Tryb dzienny). Poza przedziałami czasowymi, regulator steruje wymianą powietrza za pomocą ustawionego stopnia wentylacji Maks. stopień went. noc (Tryb nocny) Tryb dzienny Tryb pracy Wentylacja Dzień Tryb pracy Dzień steruje wymianą powietrza za pomocą ustawionego stopnia wentylacji Maks. stopień went. dzień, bez uwzględnienia przedziałów czasowych Tryb nocny Tryb pracy Wentylacja Noc Tryb pracy Noc steruje wymianą powietrza za pośrednictwem ustawionego stopnia wentylacji maks. stop. went. noc, bez uwzględnienia przedziałów czasowych Tryby pracy dla przygotowania ciepłej wody użytkowej Tryb automatyczny Tryb pracy Ciepła woda Auto Tryb pracy Auto reguluje podgrzewanie wody na podstawie ustawionej temperatury zadanej dla obiegu ciepłej wody i ustawionych przedziałów czasowych. W czasie trwania przedziału czasowego, funkcja przygotowania ciepłej wody użytkowej utrzymuje zadaną temperaturę ciepłej wody użytkowej w zasobniku. Poza przedziałami czasowymi, przygotowanie ciepłej wody jest wyłączone Tryb dzienny Tryb pracy Ciepła woda Dzień Tryb pracy Dzień reguluje podgrzewanie wody na podstawie ustawionej temperatury zadanej dla obiegu ciepłej wody, bez uwzględniania przedziałów czasowych Wyłącz. Tryb pracy Ciepła woda Wył. Funkcja przygotowania ciepłej wody użytkowej jest wyłączona i funkcja ochrony przed zamarzaniem jest aktywna Tryby pracy dla cyrkulacji Tryb pracy dla cyrkulacji zawsze odpowiada trybowi pracy dla przygotowywania ciepłej wody użytkowej. Nie można ustawić innego trybu pracy Tryby pracy chłodzenia Tryb automatyczny Tryb pracy Chłodzenie Auto Tryb automatyczny steruje strefą w zależności od ustawionej temperatury zadanej oraz ustawionych przedziałów czasowych. W danym przedziale czasowym, regulator utrzymuje temperaturę pokojową zgodną z ustawioną temperaturą zadaną Chłodzenie (Tryb dzienny). Poza przedziałami czasowymi funkcja chłodzenia jest wyłączona Tryb dzienny Tryb pracy Chłodzenie Dzień Tryb pracy dzień reguluje strefę na ustawioną temperaturę zadaną Dzień Chłodzenie, bez uwzględniania przedziału czasowego Wyłącz. Tryb pracy Chłodzenie Wył. Funkcja chłodzenie jest wyłączona. 5.4 Specjalne tryby pracy Specjalne tryby pracy można aktywować bezpośrednio z każdego trybu pracy za pomocą prawego przycisku wyboru Tryb pracy. Jeżeli instalacja grzewcza jest wyposażona w kilka stref, aktywowany specjalny tryb pracy obowiązuje tylko dla strefy ustawionej przez instalatora. W przypadku kilku aktywnych stref można za pomocą lewego przycisku wyboru Menu. Nastawy podstawowe każdej strefy ustawić oddzielny specjalny tryb pracy. Ścieżka dostępu podana na początku opisu specjalnego trybu pracy informuje, w jaki sposób można przejść do tego specjalnego trybu pracy w strukturze menu Chłodzenie ręczne Tryb pracy Chłodzenie ręczne Jeżeli temperatura zewnętrzna jest wysoka, można włączyć specjalny tryb pracy Chłodzenie ręczne. Można ustalić przez ile dni specjalny tryb pracy ma być aktywny. Po aktywacji funkcji Chłodzenie ręczne nie można jednocześnie ogrzewać. Funkcja Chłodzenie ręczne ma pierwszeństwo przed ogrzewaniem. To ustawienie obowiązuje, dopóki aktywny jest specjalny tryb pracy. Specjalny tryb pracy dezaktywuje się po upływie ustawionej liczby dni, lub gdy temperatura zewnętrzna spada poniżej 4 C. Jeżeli temperatura kilku stref ma być ustawiona oddzielnie, można ustawić temperatury za pomocą funkcji Temperatury zadane dzień w domu Tryb pracy 1 dzień w domu Menu Nastawy podstawowe Tryb pracy STREFA1 1 dzień w domu Jeżeli użytkownik spędza dzień w domu, to można aktywować specjalny tryb pracy 1 dzień w domu. Specjalny 16 Instrukcja obsługi multimatic _00

17 Funkcje obsługowe i informacyjne 5 tryb pracy aktywuje na jeden dzień Tryb automatyczny z ustawieniami dla dnia Niedziela, ustawionymi w funkcji "Programy czasowe. Specjalny tryb pracy dezaktywuje się automatycznie o godzinie 24:00. Można też wcześniej dezaktywować ten tryb pracy. Następnie instalacja grzewcza działa znów zgodnie z ustawionym trybem pracy dzień poza domem Tryb pracy 1 dzień poza domem Menu Nastawy podstawowe Tryb pracy STREFA1 1 dzień poza domem Jeżeli domownicy są nieobecni w domu tylko przez jeden dzień, należy aktywować specjalny tryb pracy 1 dzień poza domem. Specjalny tryb pracy obniża temperaturę pokojową do temperatury zadanej Noc. Funkcje przygotowania ciepłej wody oraz cyrkulacji są wyłączone, a ochrona przed zamarzaniem jest aktywna. Specjalny tryb pracy dezaktywuje się automatycznie o godzinie 24:00. Można też wcześniej dezaktywować ten tryb pracy. Następnie instalacja grzewcza działa znów zgodnie z ustawionym trybem pracy. Wentylacja jest aktywna i pracuje na najniższym stopniu x wietrzenie Tryb pracy 1 x wietrzenie Menu Nastawy podstawowe Tryb pracy STERFA1 1x wietrzenie Aby wyłączyć strefę podczas wentylacji pomieszczeń mieszkalnych, można aktywować specjalny tryb pracy 1 x wietrzenie. Specjalny tryb pracy wyłącza strefę na 30 minut. Funkcja ochrony przed zamarzaniem jest aktywna, a funkcja przygotowywania ciepłej wody użytkowej oraz cyrkulacji pozostają włączone. Wentylacja jest aktywna i pracuje na najwyższym stopniu. Specjalny tryb pracy dezaktywuje się automatycznie po 30 minutach. Można też wcześniej przerwać specjalny tryb pracy. Następnie instalacja grzewcza działa znów zgodnie z ustawionym trybem pracy Party Tryb pracy Party Menu Nastawy podstawowe Tryb pracy STREFA1 Party Aby tymczasowo włączyć strefę, podgrzewanie wody, wentylację oraz cyrkulację, można aktywować specjalny tryb pracy Party. Specjalny tryb pracy steruje temperaturą pokojową zgodnie z ustawioną temperaturą zadaną Dzień oraz zgodnie z ustawionymi przedziałami czasowymi. Specjalny tryb pracy dezaktywuje się po sześciu godzinach lub jeśli wcześniej zostanie on przerwany. Następnie instalacja grzewcza działa znów zgodnie z ustawionym trybem pracy x ładowanie zasobnika Tryb pracy 1x ładowanie zasobnika Jeżeli wyłączono podgrzewanie wody, a mimo to potrzebna jest ciepła woda poza przedziałem czasowym, to można aktywować specjalny tryb pracy 1 x ładowanie zasobnika. Specjalny tryb pracy podgrzewa jednorazowo wodę w zasobniku ciepłej wody użytkowej do osiągnięcia ustawionej temperatury zadanej Ciepła woda lub dopóki specjalny tryb pracy nie zostanie przerwany. Następnie instalacja grzewcza działa znów zgodnie z ustawionym trybem pracy System wyłączony Tryb pracy System wyłączony Funkcja ogrzewania, obieg ciepłej wody oraz chłodzenie są wyłączone. Funkcja ochrony przed zamarzaniem jest aktywna. Cyrkulacja jest wyłączona. Wentylacja jest aktywna i pracuje na najniższym stopniu. 5.5 Komunikaty Komunikat o przeglądzie Jeżeli potrzebny jest przegląd, to regulator wyświetla komunikat o przeglądzie na ekranie. Aby uniknąć awarii lub uszkodzenia instalacji grzewczej, należy odpowiednio zareagować na komunikat o przeglądzie: Jeżeli instrukcja obsługi wskazywanego urządzenia zawiera wskazówkę dotyczącą konserwacji odpowiadającą danemu komunikatowi o przeglądzie, należy przeprowadzić konserwację zgodnie z tą wskazówką. Jeżeli w instrukcji obsługi wskazywanego urządzenia nie ma wskazówki dotyczącej konserwacji odpowiadającej danemu komunikatowi o przeglądzie, lub jeżeli użytkownik nie chce samodzielnie przeprowadzić konserwacji, należy zwrócić się do instalatora. Mogą pojawić się następujące komunikaty: Przegląd urządzenia grzewczego 1 (urządzenie grzewcze, pompa ciepła) Przegląd urządzenia grzewczego 2 (urządzenie grzewcze, pompa ciepła) Przegląd (instalacji grzewczej) Brak wody urządzenie grzewcze 1 (urządzenie grzewcze, pompa ciepła) Brak wody urządzenie grzewcze 2 (urządzenie grzewcze, pompa ciepła) Brak wody w module dodatkowym (pompa ciepła) Konserwacja rekuperatora Komunikat usterki Jeśli w instalacji grzewczej wystąpi usterka, na ekranie pojawi się komunikat o błędzie. Instalator musi usuwać zakłócenia działania lub naprawiać instalację grzewczą, w przeciwnym razie może dojść do szkód materialnych lub awarii instalacji grzewczej. Powiadomić instalatora. Jeśli na ekranie ma się wyświetlić ponownie ekran podstawowy, należy nacisnąć lewy przycisk wyboru powrót. Aktualne komunikaty o błędzie można odczytać również w Menu Informacja Stan systemu Status usterki. Jeżeli wystąpił komunikat o błędzie instalacji grzewczej, ekran _00 multimatic 700 Instrukcja obsługi 17

18 6 Przegląd i usuwanie usterek ustawień Status usterki wskazuje wartość Wykaz ust. Prawy przycisk wyboru ma funkcję Pokaż. 6 Przegląd i usuwanie usterek 6.1 Pielęgnacja produktu Ostrożnie! Ryzyko strat materialnych wskutek niewłaściwych środków czyszczących! Nie stosować środków w aerozolu, środków rysujących powierzchnię, płynów do mycia naczyń ani środków czyszczących zawierających rozpuszczalniki lub chlor. Obudowę czyścić wyłącznie za pomocą wilgotnej szmatki oraz niewielkiej ilości mydła niezawierającego rozpuszczalników. 6.2 Zestawienie zakłóceń działania Rozpoznawanie i usuwanie usterek ( strona 25) Jeśli na ekranie pojawi się komunikat zakłócenia działania Eksploatacja ograniczona / zabezpieczenie pracy urządzenia nieaktywne, oznacza to usterkę pompy ciepła i regulator przechodzi w tryb awaryjny. Dodatkowy kocioł grzewczy dostarcza teraz energię grzewczą do instalacji grzewczej. Instalator ograniczył podczas instalowania trybu awaryjnego temperaturę. Czuć, że ciepła woda i instalacja grzewcza nie rozgrzewają się mocno. Do czasu przybycia instalatora można pokrętłem wybierać następujące ustawienia: nieaktywny: regulator pracuje w trybie awaryjnym, instalacja grzewcza i ciepła woda są tylko średnio ciepłe ogrzewanie: dodatkowy kocioł grzewczy zaczyna działać w trybie ogrzewania, instalacja grzewcza ciepła, ciepła woda zimna C. woda: dodatkowy kocioł grzewczy zaczyna działać w trybie przygotowania ciepłej wody, ciepła woda ciepła, instalacja grzewcza zimna CC+ogrz.: dodatkowy kocioł grzewczy zaczyna działać w trybie ogrzewania i przygotowania ciepłej wody, instalacja grzewcza i ciepła woda ciepłe Dodatkowy kocioł grzewczy nie jest tak efektywny jak pompa ciepła i w ten sposób produkcja ciepła wyłącznie za pomocą dodatkowego urządzenia grzewczego jest droga. Jeśli trzeba wykonać ustawienia na regulatorze, należy kliknąć Powrót, a na ekranie pojawi się ekran podstawowy. Po 5 minutach bez obsługi na ekranie ponownie pojawi się komunikat zakłócenia działania. 7 Wycofanie z eksploatacji 7.1 Wymienić regulator Przed wymianą regulatora instalacji grzewczej, należy wyłączyć instalację grzewczą. Zlecić wykonanie prac instalatorowi. 7.2 Recykling i usuwanie odpadów Utylizację opakowania zlecić instalatorowi, który zainstalował produkt. Jeśli produkt jest oznaczony tym znakiem: W tym przypadku nie wolno utylizować produktu z odpadami domowymi. Produkt należy natomiast przekazać do punktu zbiórki starych urządzeń elektrycznych i elektronicznych. Jeżeli produkt zawiera baterie, które są oznaczone tym znakiem, to jest to sygnał, że baterie mogą zawierać substancje zagrażające zdrowiu i środowisku. W takiej sytuacji należy utylizować baterie w punkcie zbiórki baterii. 8 Gwarancja i serwis 8.1 Gwarancja Warunki gwarancji fabrycznej firmy Vaillant są zawarte w karcie gwarancyjnej. 8.2 Serwis W przypadku pytań dotyczących instalacji urządzenia lub spraw serwisowych, prosimy o kontakt z Infolinią Vaillant. Infolinia: Dane techniczne 9.1 Dane techniczne Maks. napięcie robocze Pobór prądu Przekrój przewodów podłączeniowych 24 V < 50 ma Stopień ochrony IP 20 Klasa ochrony 0,75 1,5 mm² Maks. dozwolona temperatura otoczenia 0 60 Akt. wilgotność pom % Wysokość Szerokość Głębokość III 115 mm 147 mm 50 mm 18 Instrukcja obsługi multimatic _00

19 Dane techniczne Dane produktu wg rozporządzenia UE nr 811/2013, 812/2013 Sezonowy współczynnik efektywności ogrzewania pomieszczeń w urządzeniach z wbudowanymi regulatorami pogodowymi oraz z aktywowaną funkcją termostatu pokojowego uwzględnia zawsze współczynnik korekty klasy technologii regulatora VI. Po wyłączeniu tej funkcji może wystąpić odchylenie od sezonowego współczynnika efektywności ogrzewania pomieszczeń. Klasa regulatora temperatury Poprawa sezonowego wspólczynnika efektywnośći energetycznej ogrzewania pomieszczeń ɳs VI 4,0 % 9.3 Oporności czujników Temperatura ( C) Opór (om) _00 multimatic 700 Instrukcja obsługi 19

20 Załącznik Załącznik A Zestawienie funkcji obsługowych i informacyjnych Wskazówka Funkcje przedstawione w zestawieniu trybów pracy i w zestawieniu poziomów obsługi nie są dostępne dla wszystkich konfiguracji systemu. A.1 Tryby pracy Tryb pracy Ustawienie Nastawa fabryczna Tryb pracy Ogrzewanie wył., auto, dzień, noc Auto Chłodzenie wył., auto, dzień Auto Wentylacja Auto, dzień, noc Auto Ciepła woda wył., auto, dzień Auto Specjalny tryb pracy Chłodzenie ręczne aktywny 1 dzień w domu aktywny 1 dzień poza domem aktywny 1 x wietrzenie aktywny Party aktywny 1 x ładowanie zasobnika aktywny WYŁ. systemu aktywne aktywny A.2 Poziomy obsługi Opis funkcji dla STREFY1 obowiązuje dla wszystkich istniejących stref. Poziom ustawień Wartości Jednostka Skok, Wybór Nastawa fabryczna Informacja Stan systemu System ---- min. maks. Status usterki aktualna wartość Brak ust., Wykaz ust. Ciśnienie wody aktualna wartość bar Stan systemu aktualna wartość gotowość, tryb ogrz., chłodzenie, c. woda Temperatura kolektora aktualna wartość Uzysk cieplny kolektora słonecznego aktualna wartość kwh Uzysk cieplny kolektora słonecznego reset Uzysk energii aktualna wartość kwh aktualna wartość Tak, Nie Nie Uzysk energii reset aktualna wartość Tak, Nie Nie Akt. wilgotność pom. aktualna wartość % Akt. temp. kond. aktualna wartość trivai STREFA aktualna wartość Temp. dzienna. Ogrzewanie aktualna wartość 0, Temp. dzienna. Chłodzenie aktualna wartość 0, Temp. nocna grzania aktualna wartość 0, Temperatura pokojowa aktualna wartość 20 Instrukcja obsługi multimatic _00
