1 SPIS TREŚCI WARUNKI TECHNICZNE. UZGODNIENIA. I. OPIS TECHNICZNY. 1. Uwagi ogólne. 2. Podstawa opracowania. 3. Zakres opracowania. 4. Stan istniejący. 5. Linia kablowa oświetleniowa. 6. Układ pomiarowy. 7. Ochrona przeciwporaŝeniowa. 8. Uwagi końcowe. II. OBLICZENIA TECHNICZNE. 1. Bilans mocy. 2. Przewody, zabezpieczenia. 3. Spadek napięcia. 4. Skuteczność ochrony. III. ZESTAWIENIE STANOWISK OŚWIETLENIOWYCH IV. PLANY I RYSUNKI

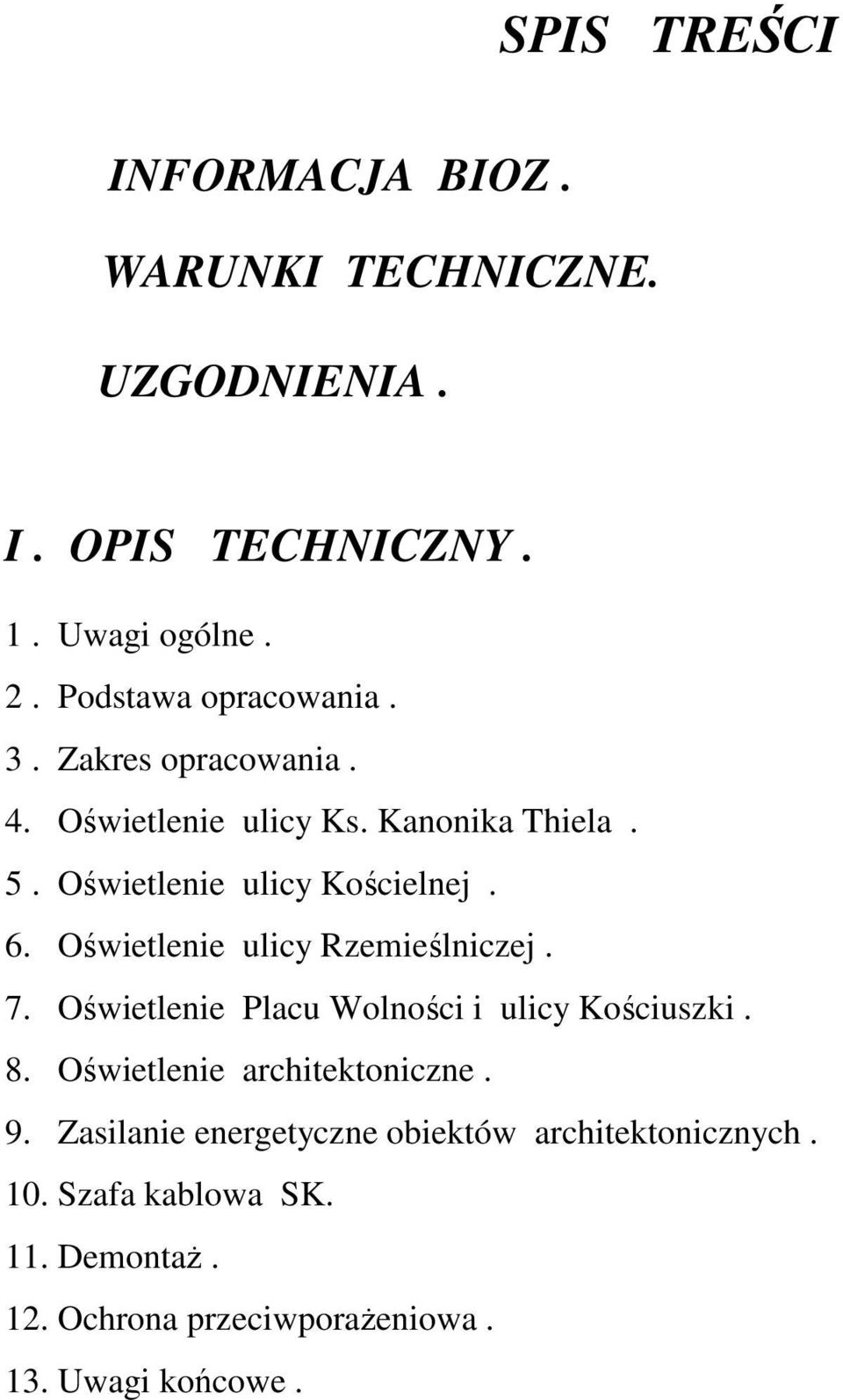

2 SPIS TREŚCI INFORMACJA BIOZ. WARUNKI TECHNICZNE. UZGODNIENIA. I. OPIS TECHNICZNY. 1. Uwagi ogólne. 2. Podstawa opracowania. 3. Zakres opracowania. 4. Oświetlenie ulicy Ks. Kanonika Thiela. 5. Oświetlenie ulicy Kościelnej. 6. Oświetlenie ulicy Rzemieślniczej. 7. Oświetlenie Placu Wolności i ulicy Kościuszki. 8. Oświetlenie architektoniczne. 9. Zasilanie energetyczne obiektów architektonicznych. 10. Szafa kablowa SK. 11. DemontaŜ. 12. Ochrona przeciwporaŝeniowa. 13. Uwagi końcowe.

3 I. OPIS TECHNICZNY. 1. Uwagi ogólne. Opracowanie niniejsze stanowi dokumentację techniczną dotyczącą budowy oraz przebudowy oświetlenia w Czarnkowie Plac Wolności wraz z ulicami przyległymi. 2. Podstawa opracowania. Dokumentację techniczną opracowano na podstawie : zlecenia Inwestora; uzgodnień roboczych z Inwestorem ; warunków technicznych przyłączenia nr RD-7/DZ/ZR/2005/1374 z dnia wydanych przez ENEA S.A. Zakład Dystrybucji Energii, Rejon Dystrybucji w Pile; warunków technicznych przyłączenia nr RD-7/DZ/ZR/2005/1375 z dnia wydanych przez ENEA S.A. Zakład Dystrybucji Energii, Rejon Dystrybucji w Pile; warunków technicznych przyłączenia nr RD-7/DZ/ZR/2006/1008 z dnia wydanych przez ENEA S.A. Zakład Dystrybucji Energii, Rejon Dystrybucji w Pile; wypisu i wyrysu z planu zagospodarowania przestrzennego miasta Czarnkowa pismo nr A/7325/4/05 z dnia r. wydane przez Burmistrza Miasta Czarnkowa ; opinii ZUDP nr 117/2006 z dnia ; uzgodnień branŝowych; inwentaryzacji istniejących urządzeń energetycznych ; przepisów PBUE i PN/E ; wtórników mapy zasadniczej w skali 1 : Zakres opracowania. Opracowanie niniejsze obejmuje : 3.1. Oświetlenie ulicy Ks. Kanonika Thiela ; 3.2. Oświetlenie ulicy Kościelnej ; 3.3. Oświetlenie ulicy Rzemieślniczej ; 3.4. Oświetlenie Placu Wolności i ulicy T. Kościuszki ; 3.5. Zasilanie energetyczne projektowanych obiektów architektonicznych.

4 4. Oświetlenie ulicy Ks. Kanonika Thiela. Na podstawie wydanych wtp ( nr 1375 ) oraz ustaleń roboczych z Inwestorem przyjęto następujące załoŝenia projektowe : jako konstrukcje wsporcze przyjąć stalowe latarnie dekoracyjne typu D - D6b/2/5 z wysięgnikiem jedno-ramiennym ( wyjątek stanowi latarnia nr 1 typ S ST3/103 ) - producent ART METAL S.C. Łapino Górne ; całość oświetlenia zaprojektować na bazie opraw typu 05 Dawid ze źródłem światła sodowym SON-T Plus 70 W ; 4.1. Charakterystyka urządzeń. Konstrukcje słupów wykonane są ze znormalizowanych rur stalowych, okrągłych, chronionych przed korozją poprzez cynkowanie i malowanie powłokami dekoracyjnymi przeznaczone do montaŝu na gotowych fundamentach o konstrukcji jednolitej typu F100. podstawie płyty ustojowej gruntowej wykonanej z blachy stalowej. Słupy wyposaŝyć w tabliczki bezpiecznikowe typu TBS-35/1 do przyłączenia kabli i przewodów ; połączenia wewnętrzne w poszczególnych słupach wykonać przewodami YDY 3 x 2,5 mm 2. Stanowiska słupowe lokalizować w pasie zieleni zgodnie planem sytuacyjnym rys. nr 2. Oprawy oświetleniowe typu 05 Dawid ze źródłem światła sodowym SON-T Plus 70 W ; Linie kablowe nn. Dla potrzeb zasilania energetycznego oświetlenia projektuje się linię kablową oświetleniową YAKY 4*25 mm 2 łącznej długości 625 m. Kabel wyprowadzić z istniejącej konsumentowej szafki oświetleniowej SOP ( przy ST-34 ul. Zamkowa ) jako obwód nr 3. Kable układać w ziemi, na głębokości 0,7 m po trasie zgodnie z planem sytuacyjnym rys. nr 2 oraz PBUE i PN/E na 10 cm podsypce z piasku i taką samą warstwą piasku przykryć. W odległości 0,25 m nad powierzchnią kabla ułoŝyć folię PCV-E koloru niebieskiego. Roboty ziemne w sąsiedztwie istniejącego uzbrojenia wykonać ręcznie dokonywać przekopów próbnych. Zwrócić naleŝy szczególną uwagę na wszelkie zalecenia zawarte w protokółach i opiniach wydanych przez odpowiednie instytucje.

5 5. Oświetlenie ulicy Kościelnej. Na podstawie wydanych wtp ( nr 1375 ) oraz ustaleń roboczych z Inwestorem przyjęto następujące załoŝenia projektowe : jako konstrukcje wsporcze przyjąć stalowe latarnie dekoracyjne typu D - D6b/2/5 z wysięgnikiem jedno-ramiennym - producent ART METAL S.C. Łapino Górne całość oświetlenia zaprojektować na bazie opraw typu 05 Dawid ze źródłem światła sodowym SON-T Plus 70 W Charakterystyka urządzeń. Konstrukcje słupów wg pkt Stanowiska słupowe lokalizować w chodniku zgodnie planem sytuacyjnym rys. nr 1. Oprawy oświetleniowe typu 05 Dawid ze źródłem światła sodowym SON-T Plus 70 W ; Linie kablowe nn. Dla potrzeb zasilania energetycznego oświetlenia projektuje się linię kablową oświetleniową YAKY 4*25 mm 2 łącznej długości 197 m. Kabel wyprowadzić z istniejącego słupa konsumentowej linii oświetleniowej przy ulicy Zamkowej jako dalszy ciąg obwodu nr 1. Kable układać w ziemi, na głębokości 0,7 m po trasie zgodnie z planem sytuacyjnym rys. nr 1 oraz PBUE i PN/E na 10 cm podsypce z piasku i taką samą warstwą piasku przykryć. W odległości 0,25 m nad powierzchnią kabla ułoŝyć folię PCV-E koloru niebieskiego. Roboty ziemne w sąsiedztwie istniejącego uzbrojenia wykonać ręcznie dokonywać przekopów próbnych. Zwrócić naleŝy szczególną uwagę na wszelkie zalecenia zawarte w protokółach i opiniach wydanych przez odpowiednie instytucje. 6. Oświetlenie ulicy Rzemieślniczej. Na podstawie ustaleń roboczych z Inwestorem przyjęto następujące załoŝenia mające na celu przeprojektowania oświetlenia wg zasad i oznaczeń na mapie ( rys. nr 1 ) : Stanowiska słupowe typu A1a/01b z oprawą typu VERA/80 LRF o numerach 1, 5 i 8 pozostają bez zmian ;

6 Stanowiska słupowe typu A1a/01b z oprawą typu VERA/80 LRF o numerach 2, 3 i 6 naleŝy przestawić w miejsca pokazane na planie dokonując wstawek linią kablową YAKY 4*25 mm 2 oraz stosując zestawy do mufowania kabli ZRM-2 ; Nowe stanowiska słupowe typu A1a/01b z oprawą typu VERA/80 LRF o numerach 4 i 7 naleŝy posadowić w miejscach pokazanych na planie. Dla zasilania energetycznego naleŝy wykonać wstawki linią kablową YAKY 4*25 mm 2 i zmufować zestawami ZRM-2 - producent słupów ART METAL S.C. Łapino Górne. Roboty ziemne w sąsiedztwie istniejącego uzbrojenia wykonać ręcznie dokonywać przekopów próbnych. Zwrócić naleŝy szczególną uwagę na wszelkie zalecenia zawarte w protokółach i opiniach wydanych przez odpowiednie instytucje. 7. Oświetlenie Placu Wolności i ulicy Kościuszki. Na podstawie wydanych wtp ( nr 1374 ) oraz ustaleń roboczych z Inwestorem przyjęto następujące załoŝenia projektowe : jako konstrukcje wsporcze przyjąć stalowe latarnie dekoracyjne typu W W18 oraz W18/2 z koroną dwuramienną - producent ART METAL S.C. Łapino Górne ; całość oświetlenia wysokiego zaprojektować na bazie opraw typu Metronomis Malmö CDS 550 ze źródłem światła CDM-TO / 150 W Charakterystyka urządzeń. Konstrukcje słupów wykonane są ze znormalizowanych rur stalowych, okrągłych, chronionych przed korozją poprzez cynkowanie i malowanie powłokami dekoracyjnymi przeznaczone do montaŝu na gotowych fundamentach o konstrukcji jednolitej typu F100. podstawie płyty ustojowej gruntowej wykonanej z blachy stalowej. Słupy wyposaŝyć w tabliczki bezpiecznikowe typu TBS-35/1/2/3 do przyłączenia kabli i przewodów ; połączenia wewnętrzne w poszczególnych słupach wykonać przewodami YDY 3 x 2,5 mm 2. Stanowiska słupowe lokalizować zgodnie planem sytuacyjnym rys. nr 1. W opracowaniu przedstawiono karty katalogowe słupów W18 i W18/2 o wysokości 5m wyposaŝone i przygotowane do montaŝu oświetleniowych ozdób świątecznych oraz ozdobnych roślin doniczkowych ; Oprawy oświetleniowe typu Metronomis Malmö CDS 550 ;

7 Linie kablowe nn. Rozprowadzenie sieci oświetlenia ulicznego zaprojektowano liniami kablowymi YAKY 4*25 mm 2. Kable wyprowadzić z projektowanej konsumentowej szafki oświetleniowej SOP ( przy SK ul. Kościuszki ) następującymi obwodami : jako obwód nr 1 YAKY 4*25 mm 2 dł kierunek ul.kościuszki po stronie numerów parzystych ; jako obwód nr 2 YAKY 4*25 mm 2 dł kierunek ul.kościuszki po stronie numerów nieparzystych ; jako obwód nr 3 YAKY 4*25 mm 2 dł Plac Wolności kierunek ulica Putza; jako obwód nr 4 YAKY 4*25 mm 2 dł Plac Wolności kierunek ulica Kościelna ; Kable układać w ziemi, na głębokości 0,7 m po trasie zgodnie z planem sytuacyjnym rys. nr 1 oraz PBUE i PN/E na 10 cm podsypce z piasku i taką samą warstwą piasku przykryć. W odległości 0,25 m nad powierzchnią kabla ułoŝyć folię PCV-E koloru niebieskiego. Roboty ziemne w sąsiedztwie istniejącego uzbrojenia wykonać ręcznie dokonywać przekopów próbnych. Zwrócić naleŝy szczególną uwagę na wszelkie zalecenia zawarte w protokółach i opiniach wydanych przez odpowiednie instytucje Układ pomiarowy. Zgodnie z wydanymi wtp zasilanie oświetlenia odbywać się będzie z projektowanej szafki oświetleniowej typu SOP z układem pomiarowo sterującym. W tym celu naleŝy : w SOP przygotować miejsce do zabudowania 3-fazowego, II strefowego układu pomiarowego ; sterowanie oświetleniem wykonać w oparciu o programowalny zegar sterujący typu ZE-02 szafkę SOP uziemić R 5 Ω. Całość prac wykonać zgodnie ze schematem zasilania rys. nr 3.

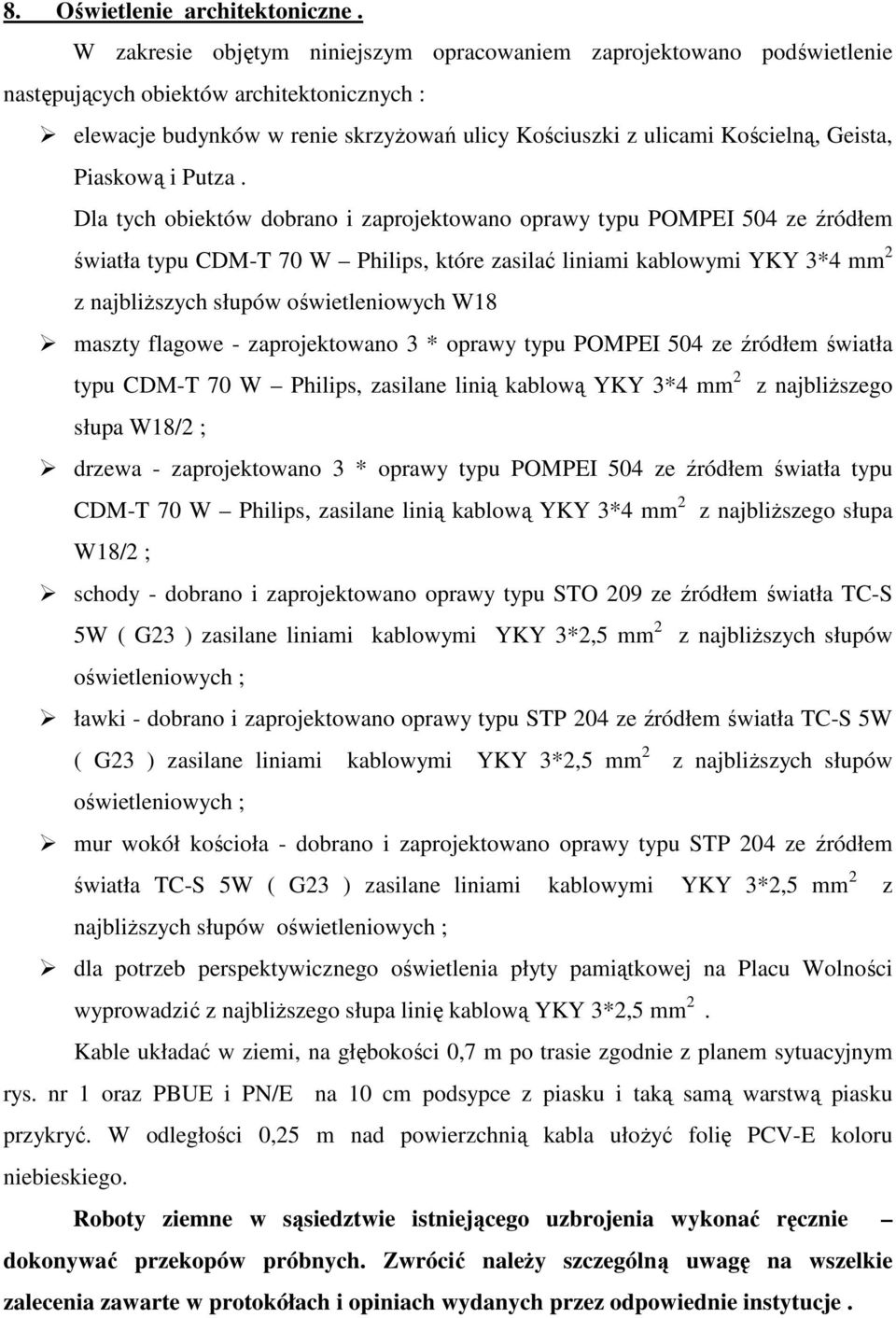

8 8. Oświetlenie architektoniczne. W zakresie objętym niniejszym opracowaniem zaprojektowano podświetlenie następujących obiektów architektonicznych : elewacje budynków w renie skrzyŝowań ulicy Kościuszki z ulicami Kościelną, Geista, Piaskową i Putza. Dla tych obiektów dobrano i zaprojektowano oprawy typu POMPEI 504 ze źródłem światła typu CDM-T 70 W Philips, które zasilać liniami kablowymi YKY 3*4 mm 2 z najbliŝszych słupów oświetleniowych W18 maszty flagowe - zaprojektowano 3 * oprawy typu POMPEI 504 ze źródłem światła typu CDM-T 70 W Philips, zasilane linią kablową YKY 3*4 mm 2 z najbliŝszego słupa W18/2 ; drzewa - zaprojektowano 3 * oprawy typu POMPEI 504 ze źródłem światła typu CDM-T 70 W Philips, zasilane linią kablową YKY 3*4 mm 2 z najbliŝszego słupa W18/2 ; schody - dobrano i zaprojektowano oprawy typu STO 209 ze źródłem światła TC-S 5W ( G23 ) zasilane liniami kablowymi YKY 3*2,5 mm 2 z najbliŝszych słupów oświetleniowych ; ławki - dobrano i zaprojektowano oprawy typu STP 204 ze źródłem światła TC-S 5W ( G23 ) zasilane liniami kablowymi YKY 3*2,5 mm 2 z najbliŝszych słupów oświetleniowych ; mur wokół kościoła - dobrano i zaprojektowano oprawy typu STP 204 ze źródłem światła TC-S 5W ( G23 ) zasilane liniami kablowymi YKY 3*2,5 mm 2 z najbliŝszych słupów oświetleniowych ; dla potrzeb perspektywicznego oświetlenia płyty pamiątkowej na Placu Wolności wyprowadzić z najbliŝszego słupa linię kablową YKY 3*2,5 mm 2. Kable układać w ziemi, na głębokości 0,7 m po trasie zgodnie z planem sytuacyjnym rys. nr 1 oraz PBUE i PN/E na 10 cm podsypce z piasku i taką samą warstwą piasku przykryć. W odległości 0,25 m nad powierzchnią kabla ułoŝyć folię PCV-E koloru niebieskiego. Roboty ziemne w sąsiedztwie istniejącego uzbrojenia wykonać ręcznie dokonywać przekopów próbnych. Zwrócić naleŝy szczególną uwagę na wszelkie zalecenia zawarte w protokółach i opiniach wydanych przez odpowiednie instytucje.

9 9. Zasilanie energetyczne obiektów architektonicznych. Dla zasilania energetycznego obiektów związanych z funkcjonowaniem Placu Wolności zaprojektowano złącze kablowe z układem pomiarowym typu ZKP10/1. Ze złącza naleŝy wyprowadzić linie kablowe do następujących obiektów : Fontanna. Dla zasilania energetycznego szafy sterującej urządzeniami fontanny, zlokalizowanej w pomieszczeniu budynku Urzędu Miasta zaprojektowano linię kablową YKY 5*16 mm 2 dł. 116 m. Okablowanie technologiczne obejmuje dokumentacja DTR producenta fontanny. Punkty handlowe. Dla zasilania tych obiektów projektuje się 3 linie kablowe YKY 3*6 mm 2. Punkty winny być wyposaŝone w wewnętrzny układ pomiarowy stanowiący podlicznik. Rozdzielnica dla potrzeb imprez plenerowych. Rozdzielnicę wyposaŝoną w gniazda 230 V oraz 3-f zamontowaną naleŝy zasilić linią kablową YKY 5*10 mm 2 dł. 25 m. 10. Szafa kablowa SK. Zgodnie z wydanymi wtp istniejącą szafę kablową SK-400 naleŝy wymienić na nową typu SKV-1R/ DemontaŜ. Wykonać demontaŝ istniejącej sieci oświetlenia w rejonie ulic Kościelnej i Kościuszki oraz Placu Wolności. Oprawy przekazać do magazynu Enea RD Piła, natomiast słupy stalowe przedstawić do oceny stanu technicznego. 12. Ochrona przeciwporaŝeniowa. Jako system ochrony dodatkowej od poraŝeń prądem elektrycznym zastosowano szybkie wyłączenie w sieci rozdzielczej TN-C z przewodem PEN. Natomiast w sieci odbiorczej (oprawy oświetleniowe) zastosować system TN-S, mający oddzielne przewody neutralne PN i ochronne PE. Uwaga : uziemieniu podlegają wszystkie stanowiska słupowe! We wspólnym wykopie, z linią kablową ułoŝyć drut stal ocynk. φ 8.

10 13. Uwagi końcowe. Całość prac wykonać zgodnie z PBUE i PN/E oraz aktualnym stanem wiedzy technicznej. Plan trasy linii kablowych oraz lokalizację stanowisk słupowych, opraw oświetleniowych pokazano na planie sytuacyjnym. Po zakończeniu prac naleŝy : linię kablową zgłosić do POGiK w Czarnkowie - dokonać inwentaryzacji ; dokonać pomiarów elektrycznych całości zadania /rezystancja uziemienia, badanie linii kablowych rezystancja izolacji, skuteczność ochrony/ ; zgłosić do odbioru technicznego. Roboty ziemne w sąsiedztwie istniejącego uzbrojenia wykonać ręcznie dokonywać przekopów próbnych. Zwrócić naleŝy szczególną uwagę na wszelkie zalecenia zawarte w protokółach i opiniach wydanych przez odpowiednie instytucje. UWAGA : w niniejszym opracowaniu przedstawiono rozwiązania usunięcia wszystkich kolizji istniejącego uzbrojenia energetycznego, które zostały potwierdzone inwentaryzacją geodezyjną oraz wydanymi warunkami. JednakŜe nie wyklucza się istnienia innych urządzeń energetycznych, które nie były zgłoszone do inwentaryzacji. W trakcie prac ziemnych naleŝy zachować szczególną ostroŝność a w przypadku wykrycia takiej sytuacji naleŝy powiadomić słuŝby energetyki zawodowej i dokonać zabezpieczenia miejsca kolizji.

11 II. OBLICZENIA TECHNICZNE. 1. Bilans mocy. n = 11 P 1i = 70 W P i = 0,77 kw 2. Przewody, zabezpieczenia. Obwód oświetlenia ulicznego zaprojektowano linią kablową YAKY 25 mm 2, dla której I dd = 110 A. Dobrano zabezpieczenia : - zabezp. w RNN ST WT-1/F 16 A ; - zabezp. przedlicznikowe WT-00/gG 10 A ; - zabezp. odpływowe S193 C 6 A. 3. Spadek napięcia. u = 2 x P x x 100 % U 2 f x S x γ

12 u = 0,25 % Spadek napięcia sprawdzono na końcu obwodu nr - słup nr 11/l2. 4. Skuteczność zabezpieczeń. Z = 0,8452 Ω I zw = 218 A I wył = 6 A x 10 = 60 A W przedstawionym przypadku warunek I zw większy od I wył jest zachowany. Obliczenia szczegółowe znajdują się w archiwum projektowym biura. III. ZESTAWIENIE STANOWISK OŚWIETLENIOWYCH YAKY 4 x 25 mm 2 dł. 318 m Lp. Nr stanowiska Dł. wykopu Dł. kabla Typ słupa Typ oprawy Uwagi 1 1/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W 2 2/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W 3 3/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W 4 4/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W 5 5/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W 6 6/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W 7 7/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W 8 8/l SPK-4 / B 2*OCP-70 K PC SON-T Plus 70W ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW

13 1. Słup oświetleniowy stal. oc. typu SPK-4 / B kpl Oprawa OCP-70 K PC kpl Kabel ziemny YAKY 4*25 mm 2 m Drut stalowy Ø 8 m Rura osłonowa Arot SRS Ø 75 m 8 6. Folia PCV koloru niebieskiego, piasek
