2 Spis treści Inteligentne systemy grzewcze Ogrzewanie podłogowe 1.1 Informacje ogólne Bezpośrednie ogrzewanie podłóg betonowych Ogrzewanie akumulacyjne podłóg betonowych Ogrzewanie podłóg cienkowarstwowych i podłóg remontowanych Ogrzewanie podłóg drewnianych Dobór kabli, mat i termostatów Informacje dodatkowe Systemy przeciwoblodzeniowe 2.1 Informacje ogólne Konstrukcje gruntowe Sterowanie systemami gruntowymi Zasady rozmieszczania kabli i mat grzejnych Typy mat grzejnych do instalacji gruntowych Dachy i systemy rynnowe Asortyment wyrobów Systemy grzejne dla rurociągów 3.1 Informacje ogólne Instalacje grzejne na powierzchni rurociągów Kable z samoczynnym ograniczeniem mocy Wykonanie instalacji Asortyment wyrobów Obliczanie strat ciepła Przeciwoblodzeniowe systemy specjalne 4.1 Posadzki w chłodniach przemysłowych Ogrzewanie masy betonowej Kanały i rury odpływowe Maszty antenowe Zbiorniki przemysłowe Hodowla zwierząt i ogrodnictwo 5.1 Stajnie i chlewnie Ogrzewanie gleby Ogrzewanie boisk sportowych Rozmrażanie gruntu Informacje dodatkowe 8.1 Odstęp C-C Instalacje elektryczne Koszty inwestycji i eksploatacji systemów grzewczych Notatki Serwis Uwaga: Informacje, rysunki, ilustracje, dane techniczne, opisy wagi, wymiarów i trwałości, które zawarte są w prospektach, katalogach, okólnikach, ogłoszeniach albo cennikach, mają często charakter informacyjny. 2

3 Inteligentne systemy grzewcze DEVI jest największym w Europie dostawcą systemów elektrycznego ogrzewania podłogowego. Projektujemy, wytwarzamy i sprzedajemy nowoczesne elektryczne systemy grzewcze, które wyróżniają się wśród innych rozwiązań dostępnych na rynku: najwyższym poziomem komfortu, wysoką niezawodnością, nowoczesnym i estetycznym wzornictwem, niskimi kosztami eksploatacji. Kompletne systemy grzewcze DEVI jest jedyną firmą, która opracowuje, produkuje i sprzedaje kompletne systemy grzewcze składające się z kabli grzejnych, mat grzejnych oraz termostatów. Ponieważ wszystkie elementy pochodzą od jednego producenta, nie występują żadne problemy z wzajemną współpracą elementów systemu, który zawsze zapewnia optymalną wydajność, wysoką niezawodność i zużywa niewiele energii elektrycznej. Szeroki zakres zastosowań DEVI produkuje szeroki asortyment praktycznie wypróbowanych systemów grzewczych. Począwszy od cienkich mat grzejnych stosowanych podczas remontów, a skończywszy na kompletnych systemach ogrzewania dla budynków mieszkalnych i obiektów przemysłowych. DEVI dostarcza także systemy do usuwania śniegu i lodu z powierzchni zewnętrznych i elementów budynków. Nasze kable i termostaty likwidują oblodzenie i zaleganie śniegu na podjazdach, rampach ładunkowych i dachach we wszystkich krajach o chłodnym klimacie na całym świecie. Dostarczamy także systemy ogrzewania gruntu dla szklarni i boisk sportowych oraz instalacje uzupełniające straty ciepła w rurociągach. Ochrona środowiska i jakość Wyroby DEVI spełniają rygorystyczne normy techniczne i normy ochrony środowiska. Nasze zakłady produkcyjne posiadają certyfikaty ISO 9001, ISO 14001, ISO Podczas projektowania i produkcji staramy się zawsze postępować zgodnie z zasadami ochrony środowiska: Proces produkcji opracowany jest pod kątem zmniejszenia energochłonności i zanieczyszczenia środowiska. Stosujemy nowoczesne materiały nie zawierające ołowiu. Nasze termostaty zapewniają niskie zużycie energii i wysoki poziom komfortu. System do usuwania śniegu i lodu chroni dach, rynny i rury spustowe. System ogrzewania gruntu likwiduje oblodzenie i zaleganie śniegu w inspektach i na terenach sportowych. Kable grzejne DEVI mogą być instalowane w domach prywatnych, biurach, magazynach i zakładach przemysłowych System dogrzewania rurociągu zapewnia ciągły przepływ cieczy o dużej lepkości i niskiej temperaturze krzepnięcia. Kable grzejne ułożone w rynnach zapobiegają uszkodzeniu dachu i umożliwiają ciągły spływ wody. Samoprzylepna mata Devimat TM idealna do prac remontowych i wszędzie tam, gdzie ważna jest grubość i ciężar nowej podłogi. Kable grzejne zabezpieczają zbiorniki i instalacje przemysłowe przed zamarznięciem. Termostaty Devireg TM mogą współpracować z każdą elektryczną instalacją grzejną. Kable grzejne Deviflex TM zużywają niewiele energii, są niezawodne i objęte korzystną gwarancją. System grzejny DEVI usuwa oblodzenie dziedzińca i schodów. Instalacja grzejna zapobiega zamarzaniu rurociągu i zapewnia stały dopływ wody. Ogrzewanie elektryczne DEVI na parkingu, drodze dojazdowej i na chodniku. Systemy grzejne DEVI usuwają śnieg i lód z podjazdów i ramp. 3

4 1. Ogrzewanie podłogowe Ogrzewanie podłogowe 1.1 Informacje ogólne Systemy ogrzewania podłogowego oferowane przez DEVI składają się z kabli grzejnych Deviflex lub mat Devimat, termostatów Devireg oraz drobnych elementów instalacyjnych. Systemy grzewcze mogą być połączone w sieć i sterowane z komputera PC (Devicom PC PRO) przez sieć LAN (Devicom PC PRO LAN), system inteligentnego budynku EIB/KN (Devicom Gateway) lub przez Internet (DEVI WEBHome). Systemy grzewcze DEVI mogą być również sterowane przez bezprzewodowy system centralnego sterowania Devilink.. Najwyższy komfort Ciepłe powietrze zawsze unosi się do góry. To proste stwierdzenie wyjaśnia, dlaczego ogrzewanie podłogowe zapewnia wyższy komfort cieplny niż tradycyjny system z grzejnikami zawieszonymi na ścianach. Kaloryfer nagrzewa powietrze na wysokości głowy i powoduje silny przepływ powietrza w kierunku sufitu. Po naturalnym ochłodzeniu się, powietrze opada w dół i wywołuje wrażenie zimnego przeciągu na wysokości stóp. W pomieszczeniu pojawiają się duże różnice temperatur. W odróżnieniu od rozwiązań tradycyjnych, system ogrzewania podłogowego DEVI zapewnia komfortową temperaturę na wysokości stóp i głowy. Ciepło wydzielane przez powierzchnię podłogi powoduje jedynie słabo odczuwalny ruch powietrza ku górze, co w dużym stopniu ogranicza przenoszenie się kurzu wywołującego alergie i zaostrzającego objawy astmy. Niewielkie zużycie energii W porównaniu z tradycyjną instalacją grzejnikową, w pomieszczeniu z ogrzewaniem podłogowym można zmniejszyć średnią temperaturę o 1-2 C bez zauważalnego zmniejszenia komfortu cieplnego. Postępowanie takie jest możliwe dzięki korzystnemu rozkładowi temperatur oraz precyzyjnej regulacji dostawy ciepła za pomocą termostatu Devireg. Umożliwia to zmniejszenie zużycia energii o %, co w konsekwencji zmniejsza także koszty eksploatacji oraz korzystnie wpływa na stan środowiska naturalnego. Uniwersalność Systemy ogrzewania podłogowego DEVI umożliwiają utrzymanie komfortowej temperatury w pomieszczeniach mieszkalnych, biurowych, w warsztatach i halach sportowych. Kable grzejne mogą być układane pod podłogami z betonu, podłogami drewnianymi oraz podczas remontów pomiędzy starym i nowym pokryciem posadzki. Niewidoczne źródło ciepła Ponieważ kable grzejne ułożone są pod podłogą, systemy ogrzewania DEVI są całkowicie niewidoczne dla użytkownika. Upraszcza to znacznie dobór umeblowania i zwiększa powierzchnię pomieszczenia, której część była do tej pory zajęta przez grzejniki naścienne. Wysoka trwałość Systemy ogrzewania podłogowego DEVI charakteryzują się bardzo wysoką trwałością i nie wymagają praktycznie żadnej obsługi technicznej. W typowych warunkach można przyjąć, że trwałość kabli i mat grzejnych jest taka sama jak budynku, w którym zostały zainstalowane. 10-letnia gwarancja Kable Deviflex i maty grzejne Devimat objęte są 10-letnią gwarancją producenta. Trwałość termostatów Devireg uzależniona jest od trwałości elementów elektronicznych i w chwili obecnej okres gwarancji wynosi 2 lata. Systemy ogrzewania a rozkład temperatury w pomieszczeniu 16 C 19 C 28 C 19 C 20 C 23 C 50 C 24 C 24 C 18 C Idealny rozkład temperatury Idealny rozkład uwzględniający fizjologię człowieka to temperatura podłogi 24 C, temperatura wokół głowy 19 C, zaś pod sufitem około 16 C. Taki rozkład temperatury zapewnia najwyższy możliwy komfort cieplny. 4 Ogrzewanie podłogowe Ogrzewanie podłogowe jest najbliższe idealnemu rozkładowi temperatury, uwzględniającemu fizjologię człowieka. Ciepło jest równomiernie rozprowadzane na całej powierzchni podłogi zgodnie z prawami fizyki. Przy temperaturze podłogi 24 C temperatura na wysokości głowy wynosi około 20 C, zaś pod sufitem nie przekracza 19 C. W ten sposób podłogówka zapewnia najwyższy komfort cieplny w porównaniu z innymi systemami ogrzewania. Ogrzewanie tradycyjne We wnętrzach ogrzewanych tradycyjnymi grzejnikami całe ciepło ulatuje do góry. Powoduje to przegrzanie górnych części pomieszczeń, przy jednoczesnym niedogrzaniu dolnych. Wysoka temperatura wokół głowy staje się przyczyną dyskomfortu. Konsekwencją są również dodatkowe straty ciepła i tym samym wzrost kosztów ogrzewania.

5 1.2 Bezpośrednie ogrzewanie podłóg betonowych Systemy ogrzewania bezpośredniego wymagają dostarczenia mocy dochodzącej do 150 W/m 2 i ułożenia kabli grzejnych w pobliżu powierzchni podłogi. W typowych warunkach kable lub maty rozkładane są w dolnej części wylewki betonowej o maksymalnej grubości do 7 cm. System ogrzewania bezpośredniego może spełniać funkcję zasadniczego lub pomocniczego systemu ogrzewania. System zasadniczy stanowi jedyne źródło ciepła w pomieszczeniu. System pomocniczy wspomaga działanie innej instalacji grzewczej. Zasadniczy system ogrzewania musi zapewnić szybkie podgrzanie pomieszczenia do żądanej temperatury, a następnie uzupełnić wszystkie straty ciepła. System pomocniczy projektowany jest pod kątem utrzymania komfortu cieplnego. W przypadku ogrzewania podłogowego DEVI oznacza to nagrzanie i utrzymanie temperatury podłogi na poziomie zapewniającym komfort cieplny dla użytkowników pomieszczenia. Moc zainstalowana W typowych warunkach moc zainstalowana konieczna do ogrzewania nowego, dobrze izolowanego budynku wynosi około W/m 2 dla pomieszczeń mieszkalnych i dochodzi do 150 W/ m 2 dla łazienek i pomieszczeń wilgotnych. Jeżeli z obliczeń wynika, że wymagana moc cieplna jest wyższa od 150 W/m 2, zaleca się zainstalowanie dodatkowego systemu grzewczego. W budynkach z dużymi oknami i drzwiami zewnętrznymi zaleca się stosowanie tzw. ogrzewania strefy brzegowej. Moc zainstalowana w strefach brzegowych powinna wynosić około 200 W/m 2. Powierzchnię podłogi zajętą przez instalację strefy brzegowej należy odjąć od pozostałej powierzchni pomieszczenia oraz odpowiednio zmniejszyć wymaganą moc grzewczą instalacji podstawowej. Szczegółowe informacje podane są w rozdziale Ogrzewanie akumulacyjne. Po określeniu całkowitej mocy koniecznej do ogrzewania danego pomieszczenia, konieczna jest znajomość jego powierzchni użytkowej. Oznacza to, że od powierzchni całkowitej należy odjąć powierzchnię zajmowaną przez wanny, umywalki i inne meble posadowione bezpośrednio na podłodze. Moc zainstalowana na użytkowej powierzchni podłogi jest w związku z tym nieco wyższa. W przypadku znaczącego ograniczenia powierzchni podłogi należy upewnić się czy zainstalowana moc grzewcza na 1 m 2 ogrzewanej części podłogi nie przekroczy wartości dopuszczalnych (tabela na str. 22). Jeżeli wartości te są większe od zalecanych wskazane jest zastosowanie dodatkowego źródła ciepła np. w formie konwekcyjnego grzejnika naściennego. Asortyment produktów Jeżeli system ogrzewania DEVI będzie stanowił zasadnicze źródło ciepła, zaleca się stosowanie kabli Deviflex DTIP-18 lub Deviflex DTIP-10. Można także użyć mat grzejnych Devimat DSVF lub Devimat DTIF o mocy grzewczej do 150 W/ m 2. Po obliczeniu całkowitej wymaganej mocy cieplnej, należy dobrać kabel grzejny o mocy najbliższej mocy wymaganej. Optymalny komfort cieplny i ekonomiczne zużycie energii zapewniają termostaty z serii Devireg 535 lub 550 wyposażone w prosty lub inteligentny układ zegarowy. Więcej informacji o doborze produktów zawiera rozdział 1.6. Ogrzewanie podłogowe Pojęcie moc zainstalowana określa ilość mocy cieplnej, która musi przypadać na każdy metr kwadratowy powierzchni pomieszczenia w celu uzupełnienia strat ciepła i podgrzania pomieszczenia do żądanej temperatury. Wielkość strat ciepła zależy głównie od warunków klimatycznych (temperatura zewnętrzna, siła wiatru) oraz współczynnika przenikania ciepła przez okna i izolację budynku. Dokładne określenie strat ciepła przeprowadza się korzystając z polskiej normy PN-EN ISO 6946 oraz norm z nią związanych. W dalszych rozważaniach założono, że wielkość strat cieplnych jest znana lub może zostać obliczona. Moc zainstalowana powinna być około 30 % wyższa od wyliczonych strat ciepła dla danego pomieszczenia. Zapewnia to szybszą reakcję systemu przy spadkach temperatury. 5

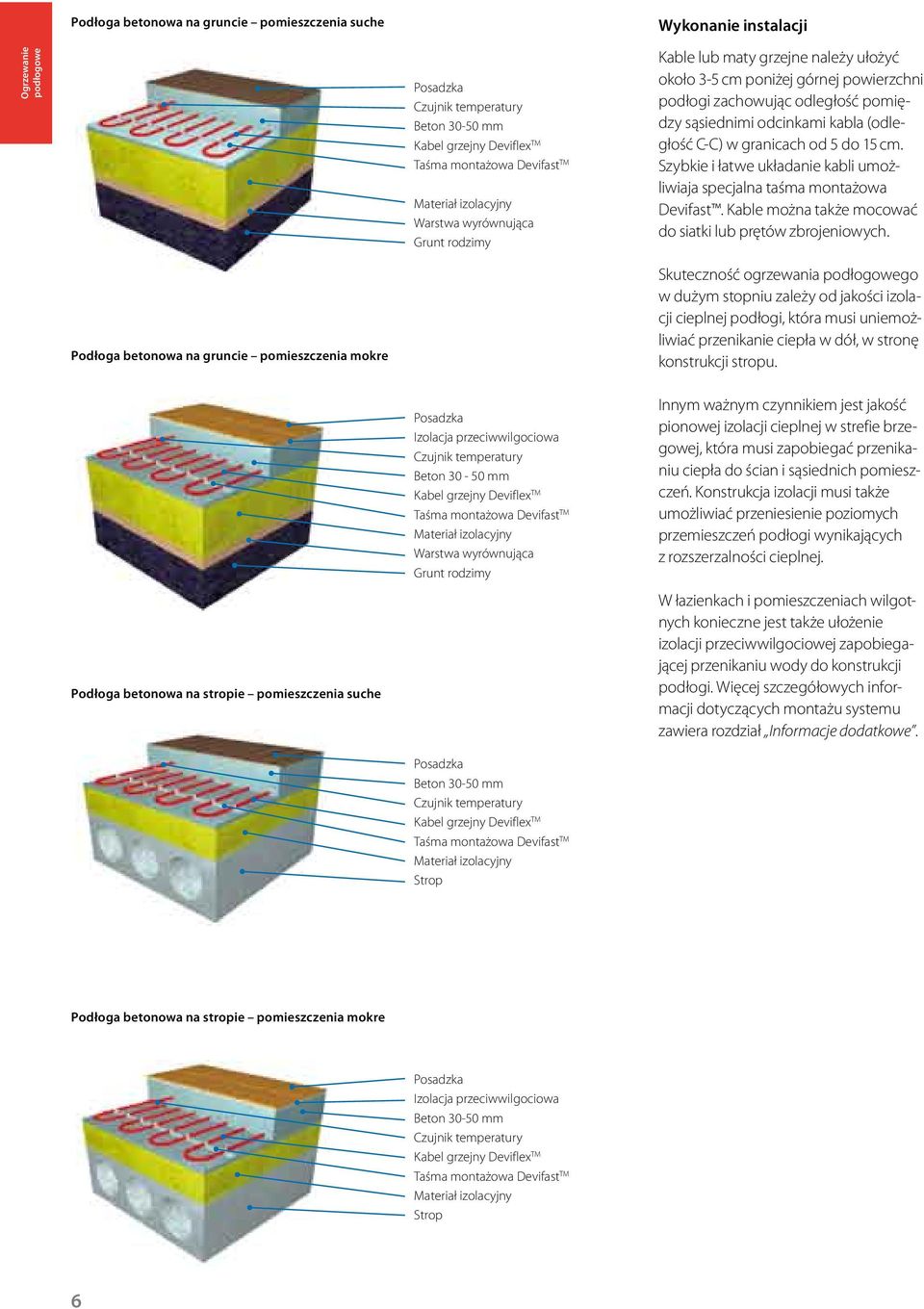

6 Ogrzewanie podłogowe Podłoga betonowa na gruncie pomieszczenia suche Posadzka Czujnik temperatury Beton mm Kabel grzejny Deviflex TM Taśma montażowa Devifast TM Materiał izolacyjny Warstwa wyrównująca Grunt rodzimy Wykonanie instalacji Kable lub maty grzejne należy ułożyć około 3-5 cm poniżej górnej powierzchni podłogi zachowując odległość pomiędzy sąsiednimi odcinkami kabla (odległość C-C) w granicach od 5 do 15 cm. Szybkie i łatwe układanie kabli umożliwiaja specjalna taśma montażowa Devifast. Kable można także mocować do siatki lub prętów zbrojeniowych. Podłoga betonowa na gruncie pomieszczenia mokre Podłoga betonowa na stropie pomieszczenia suche Posadzka Izolacja przeciwwilgociowa Czujnik temperatury Beton mm Kabel grzejny Deviflex TM Taśma montażowa Devifast TM Materiał izolacyjny Warstwa wyrównująca Grunt rodzimy Posadzka Beton mm Czujnik temperatury Kabel grzejny Deviflex TM Taśma montażowa Devifast TM Materiał izolacyjny Strop Skuteczność ogrzewania podłogowego w dużym stopniu zależy od jakości izolacji cieplnej podłogi, która musi uniemożliwiać przenikanie ciepła w dół, w stronę konstrukcji stropu. Innym ważnym czynnikiem jest jakość pionowej izolacji cieplnej w strefie brzegowej, która musi zapobiegać przenikaniu ciepła do ścian i sąsiednich pomieszczeń. Konstrukcja izolacji musi także umożliwiać przeniesienie poziomych przemieszczeń podłogi wynikających z rozszerzalności cieplnej. W łazienkach i pomieszczeniach wilgotnych konieczne jest także ułożenie izolacji przeciwwilgociowej zapobiegającej przenikaniu wody do konstrukcji podłogi. Więcej szczegółowych informacji dotyczących montażu systemu zawiera rozdział Informacje dodatkowe. Podłoga betonowa na stropie pomieszczenia mokre Posadzka Izolacja przeciwwilgociowa Beton mm Czujnik temperatury Kabel grzejny Deviflex TM Taśma montażowa Devifast TM Materiał izolacyjny Strop 6

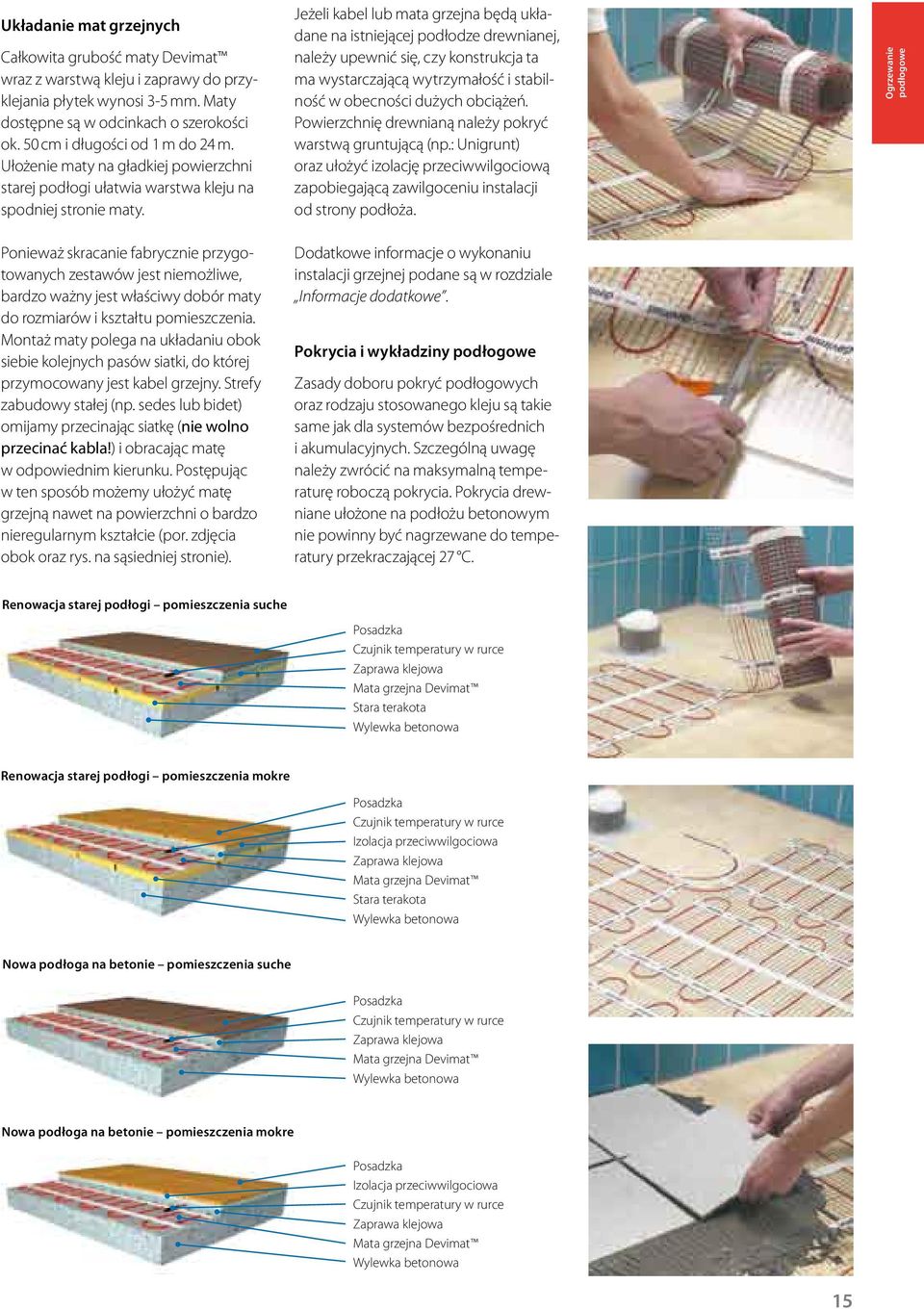

7 Pokrycia i wykładziny podłogowe Na posadzkach z bezpośrednim ogrzewaniem elektrycznym mogą być układane prawie wszystkie rodzaje pokryć podłogowych. Rodzaj kleju oraz sposób jego nakładania i suszenia powinny być zgodne z zaleceniami producenta pokrycia. Przestrzeganie zaleceń dotyczących sposobu klejenia ma szczególne znaczenie w przypadku podłóg drewnianych układanych bezpośrednio na ogrzewanej szlichcie betonowej. Szczegółowe informacje podane są w rozdziale Ogrzewanie podłóg drewnianych. Wykładziny podłogowe o dużej izolacyjności (np grube wykładziny z zawartością wełny) mogą zmniejszyć oddawanie ciepła przez powierzchnię podłogi. W przypadkach takich należy skonsultować się z producentem pokrycia podłogi w celu uzyskania dodatkowych informacji. Maksymalna wartość oporu cieplnego dla wykładzin nie powinna przekraczać 0,125 m 2 K/W. Wykładzina powinna posiadać odpowiedni atest i być opatrzona np. znakiem jak na rysunku powyżej. Przykład obliczeniowy Straty ciepła w kuchni o powierzchni 20 m 2 wynoszą 1200 W. Podłoga będzie pokryta płytkami ceramicznymi. Szafki kuchenne ustawione bezpośrednio na podłodze zajmują około 7 m 2. Użytkowa powierzchnia podłogi na której zostaną ułożone kable grzejne wynosi zatem: 20-7 = 13 m 2. 1) Obliczenie strat ciepła: straty ciepła Q = 1200 W (obliczone wg. PN-EN ISO6946) 2) Dobór mocy grzewczej: wymagana moc zainstalowana powinna być większa o 30 % od obliczonej straty ciepła: 1200 W 1,3 = 1560 W. 3) Dobór kabla grzejnego: wybieramy kabel grzejny DTIP-18 o długości 90 m i mocy 1625 W. 4) Obliczenie odległości C-C: (13 m 2 /90 m) 100 = 14,44 cm. Przyjmujemy odległość C-C równą 15 cm. Do ułożenia kabla stosujemy taśmę montażową Devifast. 5) Wybór sterowania: do sterowania instalacją grzejną wybieramy termostat Devireg 535 lub 550. Ogrzewanie podłogowe taśma montażowa Devifast odstęp C-C stół ok.1m kabel grzejny koniec kabla mufa łączeniowa termostat rurka z czujnikiem 7

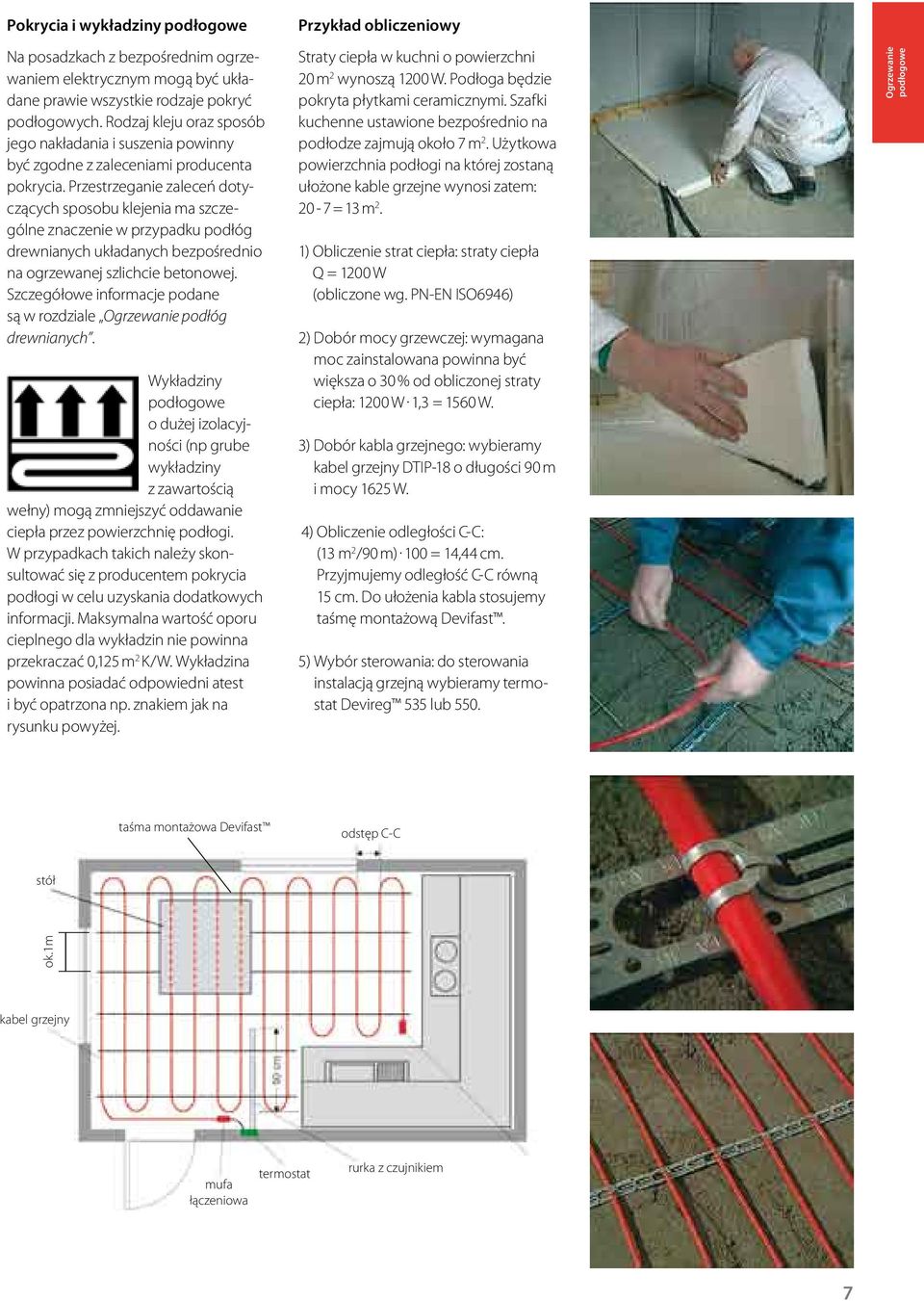

8 Ogrzewanie podłogowe Przykład projektowy Projekt dotyczy domu jednorodzinnego wolnostojącego, niepodpiwniczonego o powierzchni 64 m 2. Budynek wykonany jest z drobnowymiarowych ściennych elementów gipsowych z wkładką termoizolacyjną. Powierzchnia użytkowa: 64 m 2 Straty ciepła: 3190 W Moc zainstalowana: 4750 W Temperatury obliczeniowe: dla pokoi: 20 C dla łazienki : 25 C zewnętrzna: -20 C Szacunkowe zużycie energii elektrycznej w ciągu sezonu grzewczego: 4915,96 kwh (77,05 kwh/m 2 ) 1) Obliczenie strat ciepła: zapotrzebowanie na ciepło przeprowadzono zgodnie z normą PN-EN ISO 6946 oraz norm z nią związanych. W tabeli poniżej zawarte są wyniki obliczeń strat ciepła dla poszczególnych pomieszczeń. 2) Dobór mocy grzewczej: wymagana moc zainstalowana powinna być większa o 30 % od obliczonej straty ciepła np. Sień: 156 W 1,3 = 203 W. 3) Dobór elementu grzejnego: instalacja grzewcza składa się z jednostronnie zasilanych kabli grzejnych Deviflex DTIP-10 i DTIP-18. Kable grzejne są podstawowym źródłem ciepła we wszystkich pomieszczeniach. Moce kabli dobierane są jako najbliższe mocy wymaganych biorąc pod uwagę dostępny typoszereg kabli grzejnych przedstawiony na stronie 9 w Katalogu produktów z cenami. Moc kabla w pokoju dziennym uwzględnia instalację strefy brzegowej. Por. uwagi...(4). 4) Obliczenie odległości C-C: do obliczeń wykorzystano wzór zawarty na stronie 60 w rozdziale Obliczanie odstępu C- C. Przyjęte wartości odstępu C-C uwzględniają fizyczne możliwości ułożenia kabli grzejnych na taśmie montażowej Devifast, która posiada zaczepy montażowe co 2,5 cm. 5) Wybór sterowania: sterowanie we wszystkich pomieszczeniach odbywa się za pomocą termostatów Devireg 550 wyposażonych w czujniki podłogowe NTC oraz czujniki powietrzne. Termostaty należy umieścić na wysokości 1,4-1,5 m nad podłogą w puszkach do montażu podtynkowego o średnicy 70 mm wewnątrz ogrzewanych pomieszczeń (z wyjątkiem łazienki) w miejscach nie narażonych na zmienne warunki cieplne. (więcej informacji o zasadach doboru termostatów DEVI zawartych jest w rozdziale Dobór kabli, mat i termostatów na stronie 22). Uwagi dotyczące doboru kabli grzejnych: 1) W przedpokoju z uwagi na bardzo małe straty ciepła zastosowano kabel grzejny, którego moc grzewcza jest znacznie większa od wymaganej po to aby zapewnić równomierne nagrzewanie się płyty podłogowej (warunek C-C <20 cm). 2) Zastosowany w łazience kabel grzejny ma moc mniejszą od mocy wymaganej z uwagi na ograniczenia w dostępnej powierzchni podłogi. Moc grzewcza kabla pokrywa straty ciepła może jednak nie być wystarczająca do szybkiej regulacji temperatury w zimne dni. Brakujący niedobór mocy regulacyjnej można uzupełnić instalując dodatkowe źródło ciepła w formie np. suszarki ręcznikowej Devirail o mocy 60 W. 3) Wybrano najbliższy mocowo zestaw, który spełnia warunek: odstęp C-C < 20 cm. 4) W pokoju dziennym z uwagi na duże przeszklone drzwi balkonowe uwzględniono strefę brzegową o wymiarach 1 m 3 m umieszczoną wzdłuż drzwi balkonowych. Całkowita moc wymagana dla tej strefy wyniesie zatem 3 m W = 600 W. Dostępna powierzchnia podłogi dla instalacji podstawowej zmniejszy się o 3 m 2 i wyniesie 21,1 m 2-3 m 2 = 18,1 m 2. W proporcjonalny sposób należy więc zmniejszyć jej moc: (3 61 W/ m 2 ) = 1017 W. Najbliższy dostępny zestaw Deviflex DTIP-10 (patrz tabela na stronie 66) ma moc 1000 W i długość 100 m. Dla instalacji grzewczej w strefie brzegowej wybrano zestaw o mocy 535 W i długości 52 m. LP Opis Powierzchnia użytkowa [m 2 ] Powierzchnia zabudowy [m 2 ] Strata ciepła [W] Moc wymagana [W] Moc kabla grzejnego [W] Typ wybranego kabla Typ czujnika 1 Sień 1, DTIP-18 A+B 12,5 2 Przedpokój 5, (1) DTIP-10 A 17,5 3 Łazienka 3,1 1, (2) DTIP-18 A 12,5 4 Pralnia 3, DTIP-18 A 12,5 5 Sypialnia 1 9, DTIP-10 A+B 15,0 6 Sypialnia 2 10, (3) DTIP-10 A+B 15,0 7 Kuchnia 10,1 3, DTIP-18 A+B 20,0 8 Pokój dzienny 21,1 3,0(4) (4) DTIP-10/18 A+B,A+B 17,5;10 A - czujnik podłogowy, B - czujnik powietrzny, A+B - czujnik podłogowy i powietrzny Odstęp C-C [cm] 8

9 Łazienka: 3,1m 2 Deviflex DTIP-18, 270W/15m odstęp C-C: 12,5cm Ogrzewanie podłogowe Sypialnia 2: 10m 2 Deviflex DTIP-10, 700W/70m odstęp C-C: 15,0cm Pokój dzienny: 21,1m 2 Deviflex DTIP-10, 1000W/100m odstęp C-C: 17,5cm Sypialnia 1: 9m 2 Deviflex DTIP-10, 600W/60m odstęp C-C: 15,0cm Strefa brzegowa: 3m 2 Deviflex DTIP-18, 535W/29m odstęp C-C: 10cm Kuchnia: 10,1m 2 Deviflex DTIP-18, 680W/37m odstęp C-C: 20,0 cm Pralnia: 3,3m 2 Deviflex DTIP-18, 395W/22m odstęp C-C: 12,5cm Przedpokój: 5,3m 2 Deviflex DTIP-10, 300W/30m odstęp C-C: 17,5cm Sień: 1,9m 2 Deviflex DTIP-18, 270W/15m odstęp C-C: 12,5m 9

10 Ogrzewanie podłogowe 1.3 Ogrzewanie akumulacyjne podłóg betonowych Systemy ogrzewania akumulacyjnego oferowane przez DEVI przeznaczone są do instalacji na parterze w budynkach mieszkalnych, biurowych i przemysłowych, gdy możliwe jest korzystanie z taniej energii elektrycznej dostępnej w godzinach nocnych (system dwutaryfowy). Kable grzejne układane są w grubej warstwie betonu (7-15 cm), która gromadzi ciepło wytworzone w godzinach nocnych. Moc zainstalowana Jak podano w poprzednim rozdziale, do obliczenia mocy zainstalowanej systemu grzewczego konieczna jest znajomość strat ciepła. Ponadto, aby umożliwić szybkie nagrzanie pomieszczenia, całkowita moc obliczona dla danego systemu grzewczego musi zostać zwiększona o około 30 %. Długość okresu taryfy nocnej (typowo 8+2 godziny) musi wystarczyć do wytworzenia przez kable lub maty grzejne ciepła, które wydzielane będzie przez podłogę w ciągu następnych 14 godzin. Ogrzewanie wspomagające Ogrzewanie wspomagające pokrywa ewentualne spadki temperatury w ogrzewanym pomieszczeniu oraz zapobiega nadmiernemu wychładzaniu się części pomieszczenia, przy dużych przegrodach okiennych, po wyłączeniu ogrzewania akumulacyjnego. Z reguły stosujemy je wtedy gdy wyliczona ze wzoru (1) moc głównej instalacji grzewczej jest większa od 175 W/ m 2 ogrzewanej powierzchni podłogi. Z sytuacjami takimi mamy do czynienia w pomieszczeniach, w których część powierzchni podłogi zajęta jest przez zabudowę trwałą (łazienki, kuchnie), w pomieszczeniach o stosunkowo wysokich stratach ciepła (łazienki, przedsionki, pokoje o dużych powierzchniach drzwi i okien) lub gdy spełnione są oba w/w warunki jednocześnie. Instalacja ogrzewania wspomagającego wykorzystująca kable grzejne Deviflex lub maty grzejne Devimat jest z reguły instalowana pod powierzchnią podłogi przylegającej do ścian z zewnętrznymi otworami drzwiowymi i/lub okiennymi (tzw. strefa brzegowa). Zalecana moc jednostkowa dla instalacji wspomagającej w takim przypadku powinna wynosić W/m 2. Uwaga: Instalacja wspomagająca wykorzystująca kable lub maty grzejne nie może pracować jednocześnie z instalacją akumulacyjną. Całkowitą moc systemu akumulacyjnego obliczamy z następującego wzoru: obliczone straty ciepła T C (1) t gdzie: T cykl eksploatacji (24 godziny), C współczynnik zwiększający (typowo 1,2), t czas trwania tzw. II taryfy (typowo 10 godzin) w ciągu doby. Moc zainstalowana typowego systemu akumulacyjnego wynosi W/ m 2. Jeżeli z obliczeń wynika, że wymagana moc cieplna jest wyższa od 175 W/ m 2, niezbędne jest zastosowanie ogrzewania wspomagającego w formie na przykład: instalacji ogrzewania podłogowego w strefie brzegowej; grzejnika naściennego lub sufitowej folii grzewczej. 10

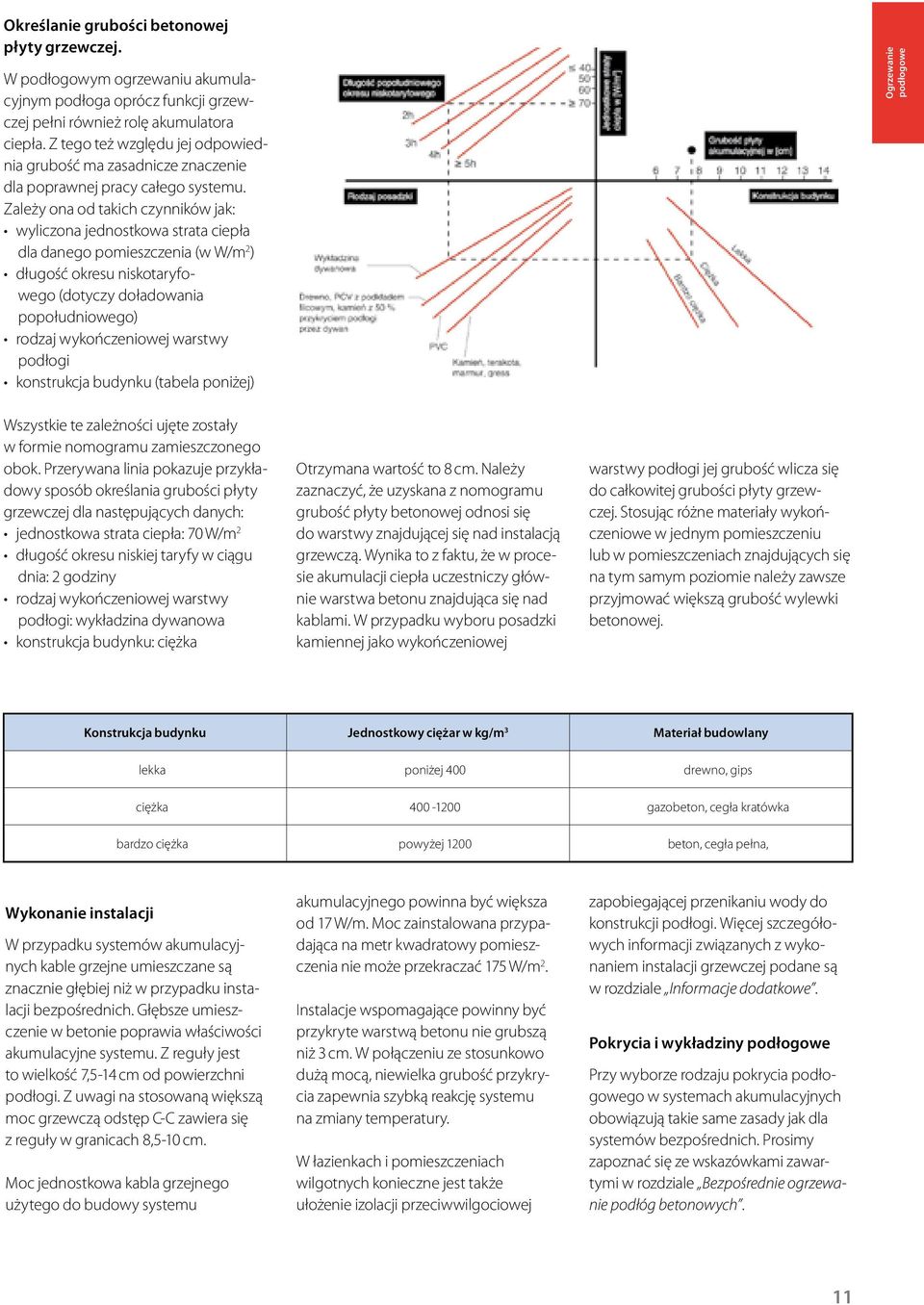

11 Określanie grubości betonowej płyty grzewczej. W podłogowym ogrzewaniu akumulacyjnym podłoga oprócz funkcji grzewczej pełni również rolę akumulatora ciepła. Z tego też względu jej odpowiednia grubość ma zasadnicze znaczenie dla poprawnej pracy całego systemu. Zależy ona od takich czynników jak: wyliczona jednostkowa strata ciepła dla danego pomieszczenia (w W/ m 2 ) długość okresu niskotaryfowego (dotyczy doładowania popołudniowego) rodzaj wykończeniowej warstwy podłogi konstrukcja budynku (tabela poniżej) Ogrzewanie podłogowe Wszystkie te zależności ujęte zostały w formie nomogramu zamieszczonego obok. Przerywana linia pokazuje przykładowy sposób określania grubości płyty grzewczej dla następujących danych: 2 jednostkowa strata ciepła: 70 W/m długość okresu niskiej taryfy w ciągu dnia: 2 godziny rodzaj wykończeniowej warstwy podłogi: wykładzina dywanowa konstrukcja budynku: ciężka Otrzymana wartość to 8 cm. Należy zaznaczyć, że uzyskana z nomogramu grubość płyty betonowej odnosi się do warstwy znajdującej się nad instalacją grzewczą. Wynika to z faktu, że w procesie akumulacji ciepła uczestniczy głównie warstwa betonu znajdująca się nad kablami. W przypadku wyboru posadzki kamiennej jako wykończeniowej warstwy podłogi jej grubość wlicza się do całkowitej grubości płyty grzewczej. Stosując różne materiały wykończeniowe w jednym pomieszczeniu lub w pomieszczeniach znajdujących się na tym samym poziomie należy zawsze przyjmować większą grubość wylewki betonowej. Konstrukcja budynku Jednostkowy ciężar w kg/m 3 Materiał budowlany lekka poniżej 400 drewno, gips ciężka gazobeton, cegła kratówka bardzo ciężka powyżej 1200 beton, cegła pełna, Wykonanie instalacji W przypadku systemów akumulacyjnych kable grzejne umieszczane są znacznie głębiej niż w przypadku instalacji bezpośrednich. Głębsze umieszczenie w betonie poprawia właściwości akumulacyjne systemu. Z reguły jest to wielkość 7,5-14 cm od powierzchni podłogi. Z uwagi na stosowaną większą moc grzewczą odstęp C-C zawiera się z reguły w granicach 8,5-10 cm. Moc jednostkowa kabla grzejnego użytego do budowy systemu akumulacyjnego powinna być większa od 17 W/m. Moc zainstalowana przypadająca na metr kwadratowy pomieszczenia nie może przekraczać 175 W/m 2. Instalacje wspomagające powinny być przykryte warstwą betonu nie grubszą niż 3 cm. W połączeniu ze stosunkowo dużą mocą, niewielka grubość przykrycia zapewnia szybką reakcję systemu na zmiany temperatury. W łazienkach i pomieszczeniach wilgotnych konieczne jest także ułożenie izolacji przeciwwilgociowej zapobiegającej przenikaniu wody do konstrukcji podłogi. Więcej szczegółowych informacji związanych z wykonaniem instalacji grzewczej podane są w rozdziale Informacje dodatkowe. Pokrycia i wykładziny podłogowe Przy wyborze rodzaju pokrycia podłogowego w systemach akumulacyjnych obowiązują takie same zasady jak dla systemów bezpośrednich. Prosimy zapoznać się ze wskazówkami zawartymi w rozdziale Bezpośrednie ogrzewanie podłóg betonowych. 11

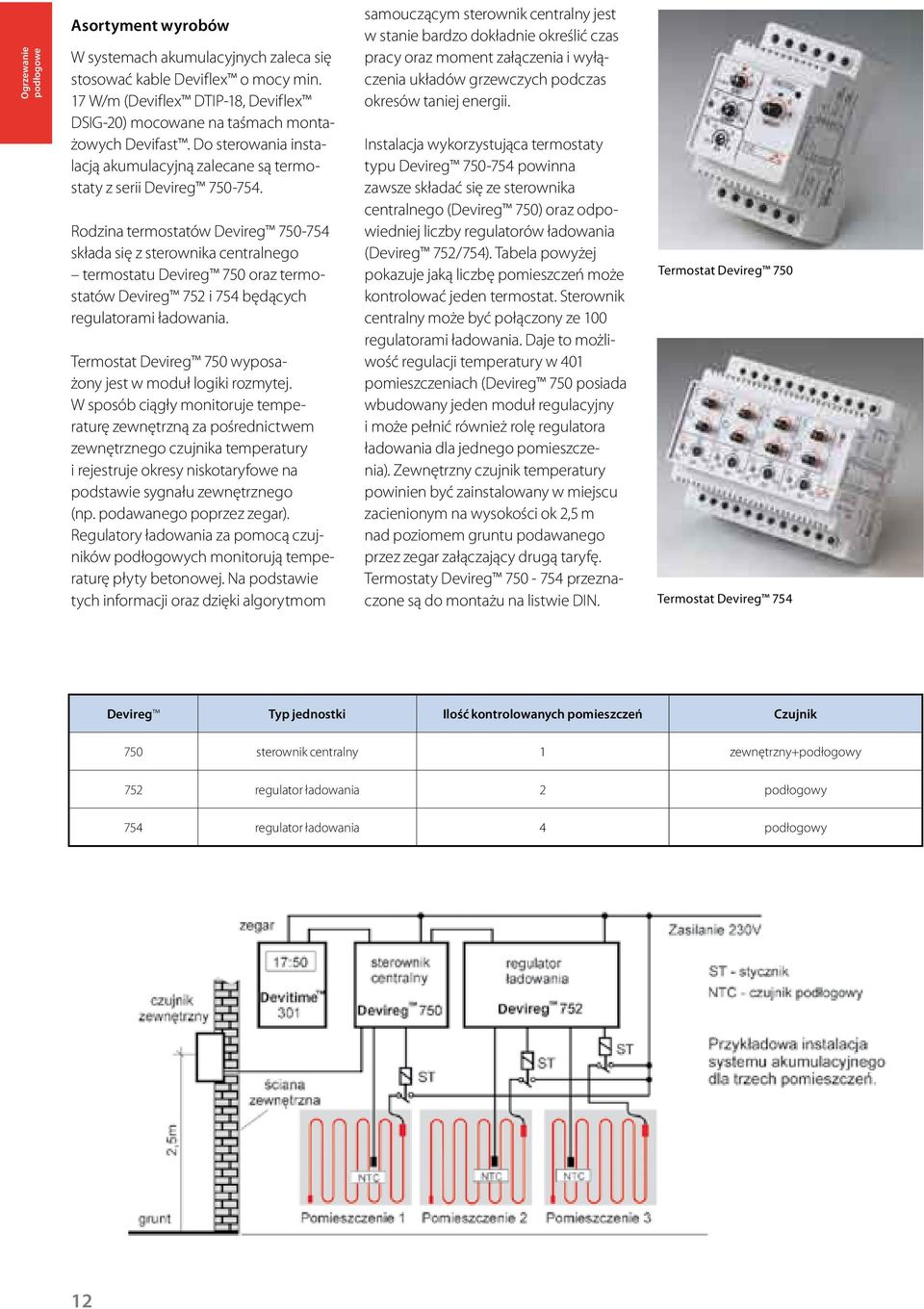

12 Ogrzewanie podłogowe Asortyment wyrobów W systemach akumulacyjnych zaleca się stosować kable Deviflex o mocy min. 17 W/m (Deviflex DTIP-18, Deviflex DSIG-20) mocowane na taśmach montażowych Devifast. Do sterowania instalacją akumulacyjną zalecane są termostaty z serii Devireg Rodzina termostatów Devireg składa się z sterownika centralnego termostatu Devireg 750 oraz termostatów Devireg 752 i 754 będących regulatorami ładowania. Termostat Devireg 750 wyposażony jest w moduł logiki rozmytej. W sposób ciągły monitoruje temperaturę zewnętrzną za pośrednictwem zewnętrznego czujnika temperatury i rejestruje okresy niskotaryfowe na podstawie sygnału zewnętrznego (np. podawanego poprzez zegar). Regulatory ładowania za pomocą czujników podłogowych monitorują temperaturę płyty betonowej. Na podstawie tych informacji oraz dzięki algorytmom samouczącym sterownik centralny jest w stanie bardzo dokładnie określić czas pracy oraz moment załączenia i wyłączenia układów grzewczych podczas okresów taniej energii. Instalacja wykorzystująca termostaty typu Devireg powinna zawsze składać się ze sterownika centralnego (Devireg 750) oraz odpowiedniej liczby regulatorów ładowania (Devireg 752/754). Tabela powyżej pokazuje jaką liczbę pomieszczeń może kontrolować jeden termostat. Sterownik centralny może być połączony ze 100 regulatorami ładowania. Daje to możliwość regulacji temperatury w 401 pomieszczeniach (Devireg 750 posiada wbudowany jeden moduł regulacyjny i może pełnić również rolę regulatora ładowania dla jednego pomieszczenia). Zewnętrzny czujnik temperatury powinien być zainstalowany w miejscu zacienionym na wysokości ok 2,5 m nad poziomem gruntu podawanego przez zegar załączający drugą taryfę. Termostaty Devireg przeznaczone są do montażu na listwie DIN. Termostat Devireg 750 Termostat Devireg 754 Devireg Typ jednostki Ilość kontrolowanych pomieszczeń Czujnik 750 sterownik centralny 1 zewnętrzny+podłogowy 752 regulator ładowania 2 podłogowy 754 regulator ładowania 4 podłogowy 12

13 Przykład obliczeniowy 1 W domu jednorodzinnym pokój dzienny, jadalnia i hall tworzące architektoniczną całość o łącznej powierzchni 42 m 2 mają być wyposażone w akumulacyjny system ogrzewania podłogowego. W pokoju dziennym jest kominek zajmujący ok. 3 m 2. Pokrycie podłogi stanowić będzie terakota oraz ozdobny dywan. Budynek wykonany jest w technologii tradycyjnej (cegła kratówka + izolacja). Powierzchnia użytkowa pomieszczeń wynosi: 45 m 2-3 m 2 = 42 m 2. Obliczona wartość strat ciepła wynosi 2250 W. Taryfa ulgowa na energię elektryczną obowiązuje przez 10 godzin (8 godzin nocnych i 2 godziny w ciągu dnia). Wymagana moc zainstalowana: 2250 W 24 godziny 1,2 10 godzin = 6480 W Podłoga akumulacyjna pomieszczenia suche Wybieramy 3 kable grzejne DTIP-18 o długości 118 m i mocy 2135 W. (Łączna moc kabli nie przekracza mocy dopuszczalnej 42 m W/m 2 = 7350 W) Obliczenie odległości C-C: 42 m 2 (100 cm/m) / (3 118) m = 11,9 cm. Przyjmujemy odległość C-C równą 12 cm. Do ułożenia kabla stosujemy taśmę montażową Devifast. Do sterowania instalacją grzejną wybieramy termostat Devireg 750. Wyznaczenie grubości płyty grzejnej Straty na 1 m 2 : 2250 W / 45 m 2 = 50 W Długość okresu niskiej taryfy w ciągu dnia: 2 godziny Rodzaj posadzki: posadzka kamienna z przykryciem 50% powierzchni Konstrukcja budynku: ciężka Posługując się nomogramem na str. 11 wyznaczamy grubość wylewki betonowej na 8 cm. Posadzka Czujnik temperatury Beton mm Kabel grzejny Deviflex TM Taśma montażowa Devifast TM Materiał izolacyjny Warstwa wyrównująca Grunt rodzimy Przykład obliczeniowy 2 Pomieszczenie magazynowe o powierzchni całkowitej 35 m 2 i powierzchni użytkowej 32 m 2 ma być wyposażone w akumulacyjny system ogrzewania podłogowego. Obliczona wartość strat ciepła wynosi 1750 W. Taryfa ulgowa na energię elektryczną obowiązuje przez 8 godzin. Podłoga betonowa. Konstrukcja lekka. Wymagana moc zainstalowana: 1750 W 24 godziny 1,2 8 godzin Obliczenie mocy grzewczej: = 6300 W Moc dopuszczalna wynosi: 32 m W = 5600 W i jest mniejsza od wymaganej. Właściwym rozwiązaniem jest w tym przypadku zastosowanie oprócz instalacji głównej, ogrzewania brzegowego w sąsiedztwie okien. Jako instalację główną wybieramy dwa kable DTIP-18 o mocy 2755 W i długości 155 m. Różnica pomiędzy mocą wymaganą a mocą wybranych kabli wynosi: = 750 W. Ponieważ system ogrzewania brzegowego nie jest systemem akumulacyjnym, brakującą moc należy podzielić przez 3 (24 godz./8 godz.), co umożliwi także uwzględnienie wcześniej przyjętego współczynnika bezpieczeństwa: 750/3 = 250 W. Dla strefy brzegowej wybieramy kabel Deviflex DTIP-18 o długości 15 m i mocy 270 W. Ogrzewanie podłogowe Odległość C-C dla systemu akumulacyjnego: Podłoga akumulacyjna pomieszczenia wilgotne Posadzka kamienna Izolacja przeciwwilgociowa Czujnik temperatury Beton mm Kabel grzejny Deviflex TM Taśma montażowa Devifast TM Materiał izolacyjny Warstwa wyrównująca Grunt rodzimy 32 m 2 (100 cm/m)/(2 155) m = 10,3 cm. Odległość C-C dla strefy brzegowej o powierzchni 0,5 m 2,4 m = 1,2 m 2 : 1,2 m 2 (100 cm/m)/15 m = 8 cm. Do sterowania instalacją akumulacyjną wybieramy termostat Devireg 750. Instalacja w strefie brzegowej będzie sterowana termostatem Devireg 540. Wyznaczenie grubości płyty grzejnej: Postępując tak jak dla wcześniejszego przypadku grubośc wylewki betonowej wyniesie 12 cm. 13

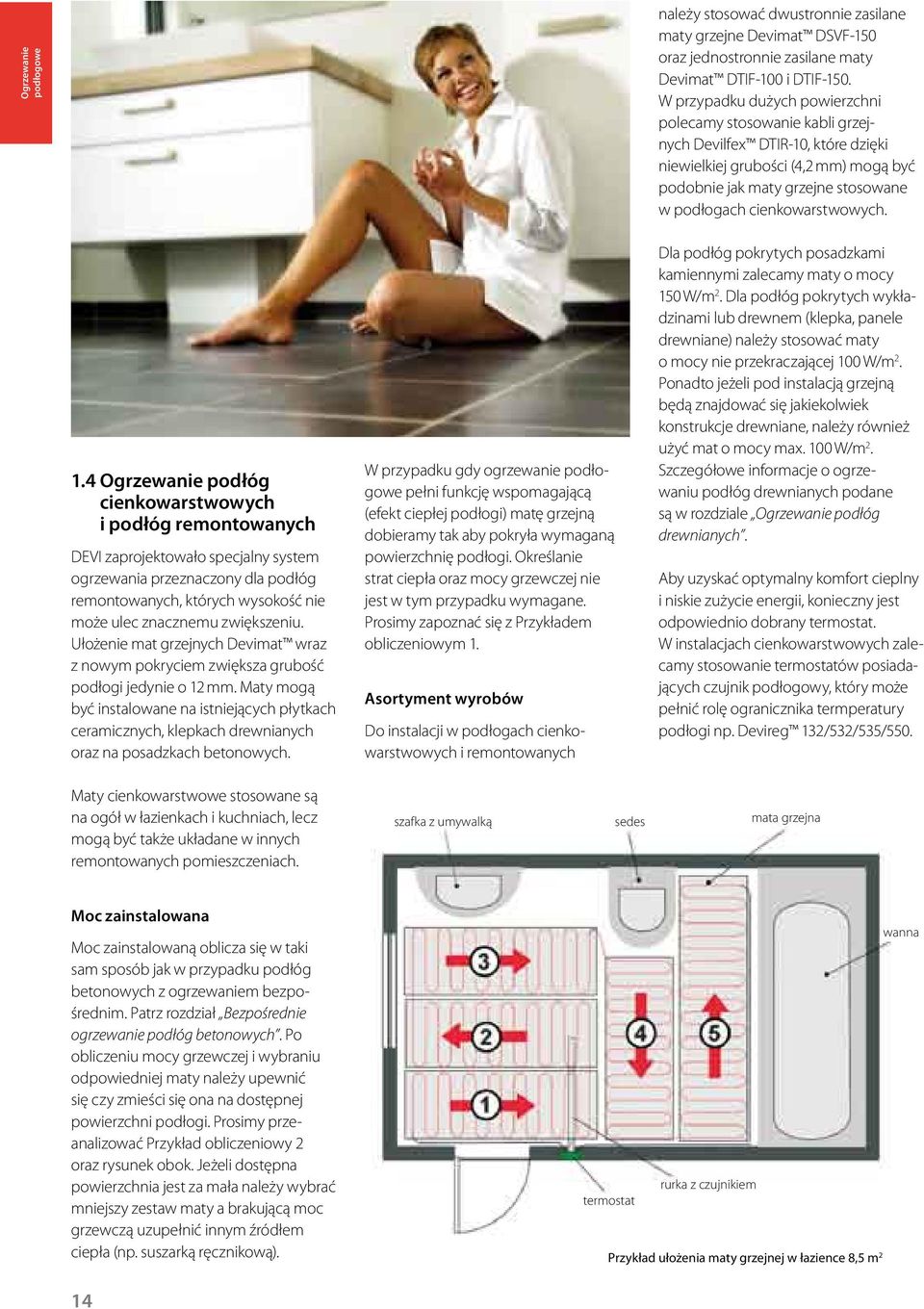

14 Ogrzewanie podłogowe należy stosować dwustronnie zasilane maty grzejne Devimat DSVF-150 oraz jednostronnie zasilane maty Devimat DTIF-100 i DTIF-150. W przypadku dużych powierzchni polecamy stosowanie kabli grzejnych Devilfex DTIR-10, które dzięki niewielkiej grubości (4,2 mm) mogą być podobnie jak maty grzejne stosowane w podłogach cienkowarstwowych. 1.4 Ogrzewanie podłóg cienkowarstwowych i podłóg remontowanych DEVI zaprojektowało specjalny system ogrzewania przeznaczony dla podłóg remontowanych, których wysokość nie może ulec znacznemu zwiększeniu. Ułożenie mat grzejnych Devimat wraz z nowym pokryciem zwiększa grubość podłogi jedynie o 12 mm. Maty mogą być instalowane na istniejących płytkach ceramicznych, klepkach drewnianych oraz na posadzkach betonowych. W przypadku gdy ogrzewanie podłogowe pełni funkcję wspomagającą (efekt ciepłej podłogi) matę grzejną dobieramy tak aby pokryła wymaganą powierzchnię podłogi. Określanie strat ciepła oraz mocy grzewczej nie jest w tym przypadku wymagane. Prosimy zapoznać się z Przykładem obliczeniowym 1. Asortyment wyrobów Do instalacji w podłogach cienkowarstwowych i remontowanych Dla podłóg pokrytych posadzkami kamiennymi zalecamy maty o mocy 150 W/m 2. Dla podłóg pokrytych wykładzinami lub drewnem (klepka, panele drewniane) należy stosować maty o mocy nie przekraczającej 100 W/ m 2. Ponadto jeżeli pod instalacją grzejną będą znajdować się jakiekolwiek konstrukcje drewniane, należy również użyć mat o mocy max. 100 W/ m 2. Szczegółowe informacje o ogrzewaniu podłóg drewnianych podane są w rozdziale Ogrzewanie podłóg drewnianych. Aby uzyskać optymalny komfort cieplny i niskie zużycie energii, konieczny jest odpowiednio dobrany termostat. W instalacjach cienkowarstwowych zalecamy stosowanie termostatów posiadających czujnik podłogowy, który może pełnić rolę ogranicznika termperatury podłogi np. Devireg 132/532/535/550. Maty cienkowarstwowe stosowane są na ogół w łazienkach i kuchniach, lecz mogą być także układane w innych remontowanych pomieszczeniach. szafka z umywalką sedes mata grzejna Moc zainstalowana Moc zainstalowaną oblicza się w taki sam sposób jak w przypadku podłóg betonowych z ogrzewaniem bezpośrednim. Patrz rozdział Bezpośrednie ogrzewanie podłóg betonowych. Po obliczeniu mocy grzewczej i wybraniu odpowiedniej maty należy upewnić się czy zmieści się ona na dostępnej powierzchni podłogi. Prosimy przeanalizować Przykład obliczeniowy 2 oraz rysunek obok. Jeżeli dostępna powierzchnia jest za mała należy wybrać mniejszy zestaw maty a brakującą moc grzewczą uzupełnić innym źródłem ciepła (np. suszarką ręcznikową). wanna rurka z czujnikiem termostat Przykład ułożenia maty grzejnej w łazience 8,5 m 2 14

15 Układanie mat grzejnych Całkowita grubość maty Devimat wraz z warstwą kleju i zaprawy do przyklejania płytek wynosi 3-5 mm. Maty dostępne są w odcinkach o szerokości ok. 50 cm i długości od 1 m do 24 m. Ułożenie maty na gładkiej powierzchni starej podłogi ułatwia warstwa kleju na spodniej stronie maty. Jeżeli kabel lub mata grzejna będą układane na istniejącej podłodze drewnianej, należy upewnić się, czy konstrukcja ta ma wystarczającą wytrzymałość i stabilność w obecności dużych obciążeń. Powierzchnię drewnianą należy pokryć warstwą gruntującą (np.: Unigrunt) oraz ułożyć izolację przeciwwilgociową zapobiegającą zawilgoceniu instalacji od strony podłoża. Ogrzewanie podłogowe Ponieważ skracanie fabrycznie przygotowanych zestawów jest niemożliwe, bardzo ważny jest właściwy dobór maty do rozmiarów i kształtu pomieszczenia. Montaż maty polega na układaniu obok siebie kolejnych pasów siatki, do której przymocowany jest kabel grzejny. Strefy zabudowy stałej (np. sedes lub bidet) omijamy przecinając siatkę (nie wolno przecinać kabla!) i obracając matę w odpowiednim kierunku. Postępując w ten sposób możemy ułożyć matę grzejną nawet na powierzchni o bardzo nieregularnym kształcie (por. zdjęcia obok oraz rys. na sąsiedniej stronie). Dodatkowe informacje o wykonaniu instalacji grzejnej podane są w rozdziale Informacje dodatkowe. Pokrycia i wykładziny podłogowe Zasady doboru pokryć podłogowych oraz rodzaju stosowanego kleju są takie same jak dla systemów bezpośrednich i akumulacyjnych. Szczególną uwagę należy zwrócić na maksymalną temperaturę roboczą pokrycia. Pokrycia drewniane ułożone na podłożu betonowym nie powinny być nagrzewane do temperatury przekraczającej 27 C. Renowacja starej podłogi pomieszczenia suche Posadzka Czujnik temperatury w rurce Zaprawa klejowa Mata grzejna Devimat Stara terakota Wylewka betonowa Renowacja starej podłogi pomieszczenia mokre Posadzka Czujnik temperatury w rurce Izolacja przeciwwilgociowa Zaprawa klejowa Mata grzejna Devimat Stara terakota Wylewka betonowa Nowa podłoga na betonie pomieszczenia suche Posadzka Czujnik temperatury w rurce Zaprawa klejowa Mata grzejna Devimat Wylewka betonowa Nowa podłoga na betonie pomieszczenia mokre Posadzka Izolacja przeciwwilgociowa Czujnik temperatury w rurce Zaprawa klejowa Mata grzejna Devimat Wylewka betonowa 15

16 Ogrzewanie podłogowe Przykład obliczeniowy 1 Ogrzewanie podłogowe DEVI będzie instalowane w remontowanej łazience o powierzchni całkowitej 7 m 2 w charakterze dodatkowego źródła ciepła. Obszar podłogi, który ma być ciepły ma kształt prostokąta i powierzchnię ok. 3,2 m 2 (rysunek obok). Podłoga będzie pokryta płytkami ceramicznymi. Ponieważ w przykładzie tym zależy nam tylko na uzyskaniu efektu ciepłej podłogi dobieramy matę grzejną kierując się wielkością powierzchni podłogi, która ma być ogrzewana a nie stratami ciepła. Należy pamiętać aby wybrana mata nie była większa od obszaru, który ma ogrzewać. Jako element grzejny wybieramy jednostronnie zasilaną matę Devimat DTIF-150 o mocy grzewczej 450 W i wymiarach 0,48 x 6 m, która po ułożeniu w zaznaczonym obszarze zajmie powierzchnię 2,88 m 2 i będzie ogrzewała podłogę o powierzchni 3 m 2. Do sterowania instalacją wybieramy termostat Devireg 530 współpracujący z czujnikiem temperatury podłogi. Przykład obliczeniowy 2 Ogrzewanie podłogowe będzie instalowane w remontowanej łazience o powierzchni całkowitej 8,5 m 2 i powierzchni użytkowej 7 m 2 (rys. na stronie 14). Straty ciepła dla tego pomieszczenia wynoszą 690 W (81 W/ m 2 ) Podłoga będzie pokryta płytkami ceramicznymi. System grzejny DEVI będzie stanowił zasadnicze źródło ciepła. 1) Straty ciepła: Q = 690 W 2) Obliczenie mocy grzewczej: 690 W 1,3 = 897 W 3) Dobór maty grzejnej: wybieramy matę Devimat DSVF-150 o mocy 900 W, która po rozłożeniu zajmie powierzchnię 0,48 12 = 5,76 m 2 i będzie ogrzewała 6 m2 powierzchni podłogi. Dobrana mata dostarcza wymaganą moc grzewczą (900 W > 897 W) i mieści się na dostępnej powierzchni podłogi 5,76 m 2 < 7 m 2 4) Sterowanie: do sterowania instalacją wybieramy termostat Devireg 535 wyposażony w programator, współpracujący z czujnikiem temperatury podłogi. DEVI opracowało program komputerowy Devi matplanner który ułatwia dobór mat grzejnych. Program można pobrać z naszej strony internetowej lub otrzymać na płycie CD. Uwaga: Czujnik temperatury podłogi należy wsunąć do zaślepionej z jednej strony, plastykowej rurki zabezpieczającej czujnik przed zabetonowaniem. Minimalna średnica rurki umożliwiająca wsunięcie czujnika wynosi 9 mm. Rurka powinna być umieszczona w bruździe wykonanej w podłodze przed rozłożeniem maty grzejnej (fot. obok) i zagłębiać się w ogrzewaną strefę podłogi na ok. 50 cm. 16

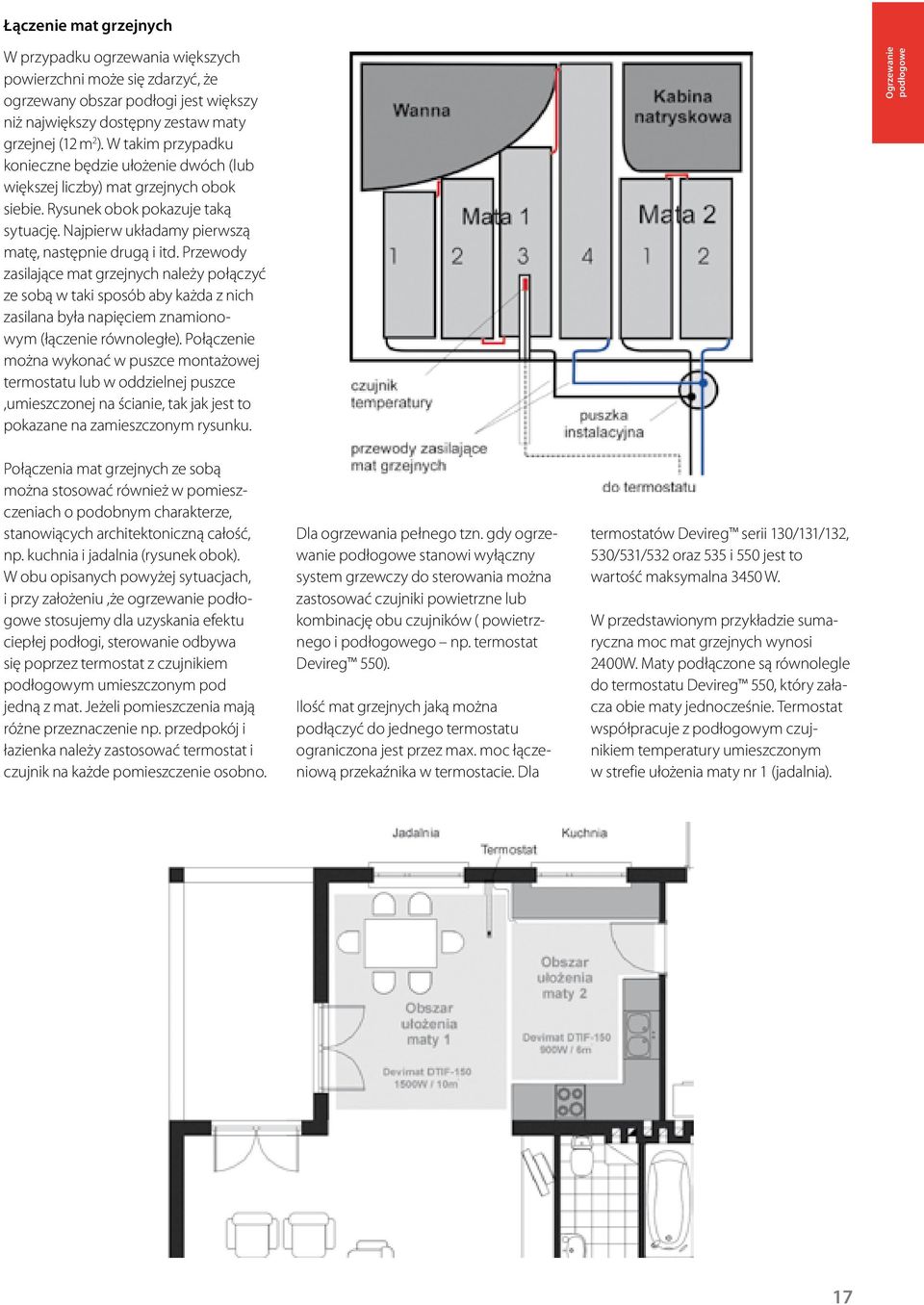

17 Łączenie mat grzejnych W przypadku ogrzewania większych powierzchni może się zdarzyć, że ogrzewany obszar podłogi jest większy niż największy dostępny zestaw maty grzejnej (12 m 2 ). W takim przypadku konieczne będzie ułożenie dwóch (lub większej liczby) mat grzejnych obok siebie. Rysunek obok pokazuje taką sytuację. Najpierw układamy pierwszą matę, następnie drugą i itd. Przewody zasilające mat grzejnych należy połączyć ze sobą w taki sposób aby każda z nich zasilana była napięciem znamionowym (łączenie równoległe). Połączenie można wykonać w puszce montażowej termostatu lub w oddzielnej puszce,umieszczonej na ścianie, tak jak jest to pokazane na zamieszczonym rysunku. Ogrzewanie podłogowe Połączenia mat grzejnych ze sobą można stosować również w pomieszczeniach o podobnym charakterze, stanowiących architektoniczną całość, np. kuchnia i jadalnia (rysunek obok). W obu opisanych powyżej sytuacjach, i przy założeniu,że ogrzewanie podłogowe stosujemy dla uzyskania efektu ciepłej podłogi, sterowanie odbywa się poprzez termostat z czujnikiem podłogowym umieszczonym pod jedną z mat. Jeżeli pomieszczenia mają różne przeznaczenie np. przedpokój i łazienka należy zastosować termostat i czujnik na każde pomieszczenie osobno. Dla ogrzewania pełnego tzn. gdy ogrzewanie podłogowe stanowi wyłączny system grzewczy do sterowania można zastosować czujniki powietrzne lub kombinację obu czujników ( powietrznego i podłogowego np. termostat Devireg 550). Ilość mat grzejnych jaką można podłączyć do jednego termostatu ograniczona jest przez max. moc łączeniową przekaźnika w termostacie. Dla termostatów Devireg serii 130/131/132, 530/531/532 oraz 535 i 550 jest to wartość maksymalna 3450 W. W przedstawionym przykładzie sumaryczna moc mat grzejnych wynosi 2400W. Maty podłączone są równolegle do termostatu Devireg 550, który załacza obie maty jednocześnie. Termostat współpracuje z podłogowym czujnikiem temperatury umieszczonym w strefie ułożenia maty nr 1 (jadalnia). 17

18 Ogrzewanie podłogowe Instalalowanie mat grzejnych na cienkowarstowych płytach budowlanych Wedi W przypadku podłoży, na których nie można zastosować standartowych materiałów izolacyjnych (np. ze względu na ograniczenia w wysokości podłogi) zalecane jest użycie cienkowarstwowych płyt budowlanych Wedi, które dzięki dobrym właściwościom mechanicznym i izolacyjnym mogą być stosowane jako bezpośrednie podłoże do układania mat grzejnych ograniczając jednocześnie straty ciepła w dół. Płyty Wedi składają się z warstwy ekstrudowanej pianki polistyrenowej styrofoam zbrojonej obustronnie tkaniną z włókien szklanych powleczonej wzbogaconą tworzywami sztucznymi zaprawą. Dzięki takiej konstrukcji płyta Wedi jest idealnym podkładem do bezpośredniego (bez warstwy betonu) układania na niej płytek na zaprawie cienkowarstwowej. Stosowanie mat grzejnych Devimat w połączeniu z cienkowarstwowymi płytami budowlanymi Wedi jest szczególnie zalecane w sytuacjach gdy zależy nam na niewielkiej grubości podłogi przy jednoczesnym zapewnieniu jej odpowiedniej sztywności, ograniczeniu strat ciepła przez podłoże oraz krótkim czasie reakcji systemu. Przykład Na stropie betonowym w nowo wybudowanym domu inwestor zdecydował się na wykonanie elektrycznego ogrzewania podłogowego, które nie było wcześniej uwzględnione w projekcie. Ze względów konstrukcyjnych grubość podłogi na stropie łącznie z kamienną posadzką (terakota 8 mm) nie powinna przekroczyć 30 mm. Wybieramy płytę Wedi o grubości 12,5 mm, która zostanie przymocowana do stropu zaprawą klejową, bezpośrednio na płycie instalujemy matę grzejną Devimat DSVF-150 o grubości 3 mm. Matę pokrywamy zaprawą klejową do ogrzewania podłogowego i układamy terakotę. Uwaga: 1) W przypadku pomieszczeń wilgotnych należy uszczelnić wszelkie połączenia lub nacięcia płyt taśmą uszczelniającą Wedi, 2) ze względu na niewielką grubość zastosowanej płyty należy liczyć się z nieznacznie większymi stratami przez podłoże (por. rozdział 1.7) Płyta Wedi na podłożu betonowym Płyta Wedi na starej podłodze drewnianej Podłoga na stropie z płytą Wedi- pomieszczenia mokre i suche Posadzka Zaprawa klejowa Mata grzejna Devimat TM Czujnik temperatury w rurce Płyta Wedi Zaprawa klejowa Strop Płyta Wedi z rozłożona matą grzejną Devimat Wybrane właściwości techniczne płyt budowlanych Wedi Wytrzymałość na ściskanie (przy 1% ściśnięciu przy obciążeniu stałym) 0,1N/mm 2 Wytrzymałość na ściskanie lub nacisk 0,25 N/mm 2 Współczynnik przewodności cieplnej wg. DIN ,033W/mK Gęstość objętościowa (minimalna) wg. DIN kg/m 3 Nasiąkliwość wodą (28 dni, płyty całości) wg. DIN ,5 Vol.% Temperatury graniczne -50/+75 o C Klasa materiałów budowlanych (trudno palne Pa III 2.334) DIN4102 B1 Grubość płyt Wymiary płyt Długość x szerokość Wartość k [mm] [cm] [W/m 2 k] x 60 2,19 12,5 250 x 62,5 1, x 60 1, x 60 0, x 60 0, x 60 0,63 18

19 1.5 Ogrzewanie podłóg drewnianych Systemy grzewcze DEVI mogą być instalowane pod wszystkimi rodzajami podłóg drewnianych przy założeniu, że instalacja zostanie wykonana i uruchomiona zgodnie z podanymi zaleceniami. Zabezpieczenie przed przekroczeniem dopuszczalnej temperatury podłogi zapewniają termostaty Devireg 535/550/532/132 współpracujące z czujnikiem temperatury umieszczonym w bezpośrednim sąsiedztwie elementu grzejnego. Ogrzewanie podłogowe Moc zainstalowana Moc zainstalowaną oblicza się w taki sam sposób jak w przypadku podłóg betonowych z ogrzewaniem bezpośrednim. Dla podłóg drewnianych konieczne jest jednak spełnienie kilku warunków dodatkowych: 1) Moc zainstalowana na podłodze drewnianej opartej na drewnianych legarach nie może przekraczać 80 W/ m 2. 2) Moc zainstalowana na podłodze ułożonej na ogrzewanej szlichcie betonowej nie może przekraczać 100 W/m 2. 3) Moc zainstalowana na podłodze ułożonej na podłożu drewnianym nie może przekraczać 100 W/m 2. Jeżeli z obliczeń wynika, że wymagana moc zainstalowana jest większa niż 80 (100) W/m 2, należy zastosować dodatkowy system grzejny. Asortyment wyrobów Zalecamy wykonanie instalacji grzejnej z kabli Deviflex o mocy 10 W/m (Deviflex DTIP-10, DTIR-10) lub mat Devimat o mocy 100 W/m 2 (Devimat DTIF-100). Do sterowania instalacjami grzejnymi pod podłogami drewnianymi przeznaczone są termostaty Devireg 535/550/532/132. Wszystkie modele posiadają wbudowany czujnik temperatury powietrza i współpracują z czujnikiem podłogowym, który w przypadku przekroczenia zadanej maksymalnej temperatury podłogi lub awarii samego czujnika, automatycznie wyłącza instalację grzejną, co zapobiega nadmiernemu nagrzewaniu się podłogi. Zalecany sposób montażu termostatu i czujników pokazany został na rys. na stronie 23. Wykonanie instalacji podłogi drewniane na podłożu drewnianym lub betonowym Maksymalna temperatura podłogi drewnianej ułożonej na podłożu drewnianym lub betonowym nie powinna przekraczać 27 C. Oznacza to, że termostat sterujący musi mieć możliwość automatycznego wyłączania instalacji po przekroczeniu temperatury maksymalnej sygnalizowanej przez czujnik podłogowy. Moc zainstalowana nie powinna w żadnym przypadku przekraczać 100 W/m 2. Rodzaj kleju oraz sposób jego nakładania i suszenia powinny być zgodne z zaleceniami producenta pokrycia dotyczącymi podłóg ogrzewanych. Przestrzeganie zaleceń dotyczących sposobu klejenia ma szczególne znaczenie w przypadku podłóg drewnianych układanych bezpośrednio na ogrzewanej szlichcie betonowej. Niektórzy dostawcy drewnianych pokryć podłogowych określają dodatkowe wymagania dotyczące pierwszego uruchomienia instalacji grzejnej. Przed ułożeniem pokrycia podłogowego: system grzejny musi pracować przez przynajmniej 3 tygodnie, system grzejny musi pracować z pełną mocą przez przynajmniej 4 dni, po ułożeniu drewnianego pokrycia podłogi, temperatura podłoża betonowego nie może przekraczać 18 C, w ciągu pierwszego tygodnia po ułożeniu pokrycia nie wolno dopuszczać do szybkiego wzrostu temperatury podłogi. 19
