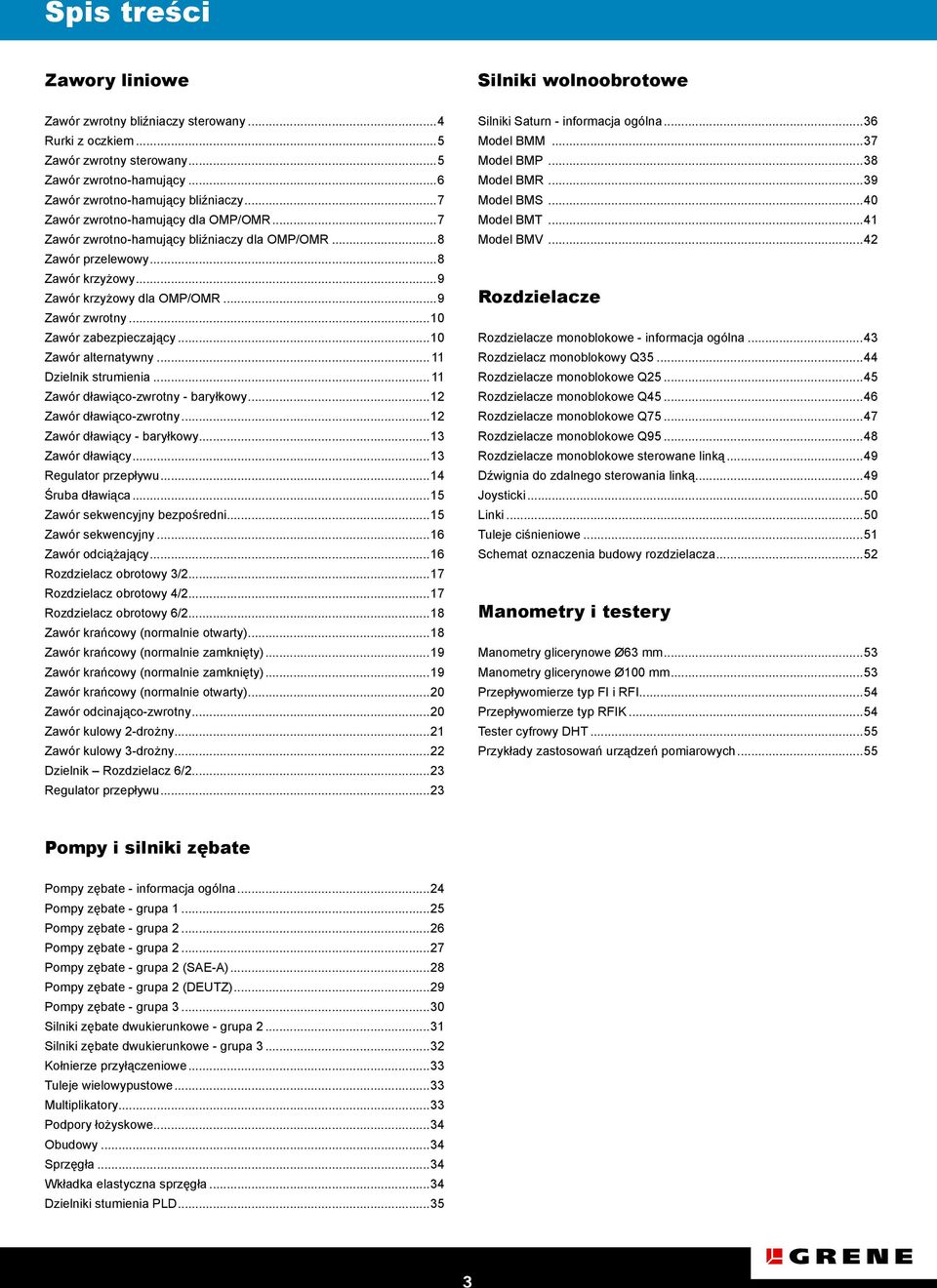

3 Spis treści Zawory liniowe Silniki wolnoobrotowe Zawór zwrotny bliźniaczy sterowany...4 Rurki z oczkiem...5 Zawór zwrotny sterowany...5 Zawór zwrotno-hamujący...6 Zawór zwrotno-hamujący bliźniaczy...7 Zawór zwrotno-hamujący dla OMP/OMR...7 Zawór zwrotno-hamujący bliźniaczy dla OMP/OMR...8 Zawór przelewowy...8 Zawór krzyżowy...9 Zawór krzyżowy dla OMP/OMR...9 Zawór zwrotny...10 Zawór zabezpieczający...10 Zawór alternatywny Dzielnik strumienia Zawór dławiąco-zwrotny - baryłkowy...12 Zawór dławiąco-zwrotny...12 Zawór dławiący - baryłkowy...13 Zawór dławiący...13 Regulator przepływu...14 Śruba dławiąca...15 Zawór sekwencyjny bezpośredni...15 Zawór sekwencyjny...16 Zawór odciążający...16 Rozdzielacz obrotowy 3/ Rozdzielacz obrotowy 4/ Rozdzielacz obrotowy 6/ Zawór krańcowy (normalnie otwarty)...18 Zawór krańcowy (normalnie zamknięty)...19 Zawór krańcowy (normalnie zamknięty)...19 Zawór krańcowy (normalnie otwarty)...20 Zawór odcinająco-zwrotny...20 Zawór kulowy 2-drożny...21 Zawór kulowy 3-drożny...22 Dzielnik Rozdzielacz 6/ Regulator przepływu...23 Silniki Saturn - informacja ogólna...36 Model BMM...37 Model BMP...38 Model BMR...39 Model BMS...40 Model BMT...41 Model BMV...42 Rozdzielacze Rozdzielacze monoblokowe - informacja ogólna...43 Rozdzielacz monoblokowy Q Rozdzielacze monoblokowe Q Rozdzielacze monoblokowe Q Rozdzielacze monoblokowe Q Rozdzielacze monoblokowe Q Rozdzielacze monoblokowe sterowane linką...49 Dźwignia do zdalnego sterowania linką...49 joysticki...50 Linki...50 Tuleje ciśnieniowe...51 Schemat oznaczenia budowy rozdzielacza...52 Manometry i testery Manometry glicerynowe Ø63 mm...53 Manometry glicerynowe Ø100 mm...53 Przepływomierze typ FI i RFI...54 Przepływomierze typ RFIK...54 Tester cyfrowy DHT...55 Przykłady zastosowań urządzeń pomiarowych...55 Pompy i silniki zębate Pompy zębate - informacja ogólna...24 Pompy zębate - grupa Pompy zębate - grupa Pompy zębate - grupa Pompy zębate - grupa 2 (SAE-A)...28 Pompy zębate - grupa 2 (DEUTZ)...29 Pompy zębate - grupa Silniki zębate dwukierunkowe - grupa Silniki zębate dwukierunkowe - grupa Kołnierze przyłączeniowe...33 Tuleje wielowypustowe...33 Multiplikatory...33 Podpory łożyskowe...34 Obudowy...34 Sprzęgła...34 Wkładka elastyczna sprzęgła...34 Dzielniki stumienia PLD...35

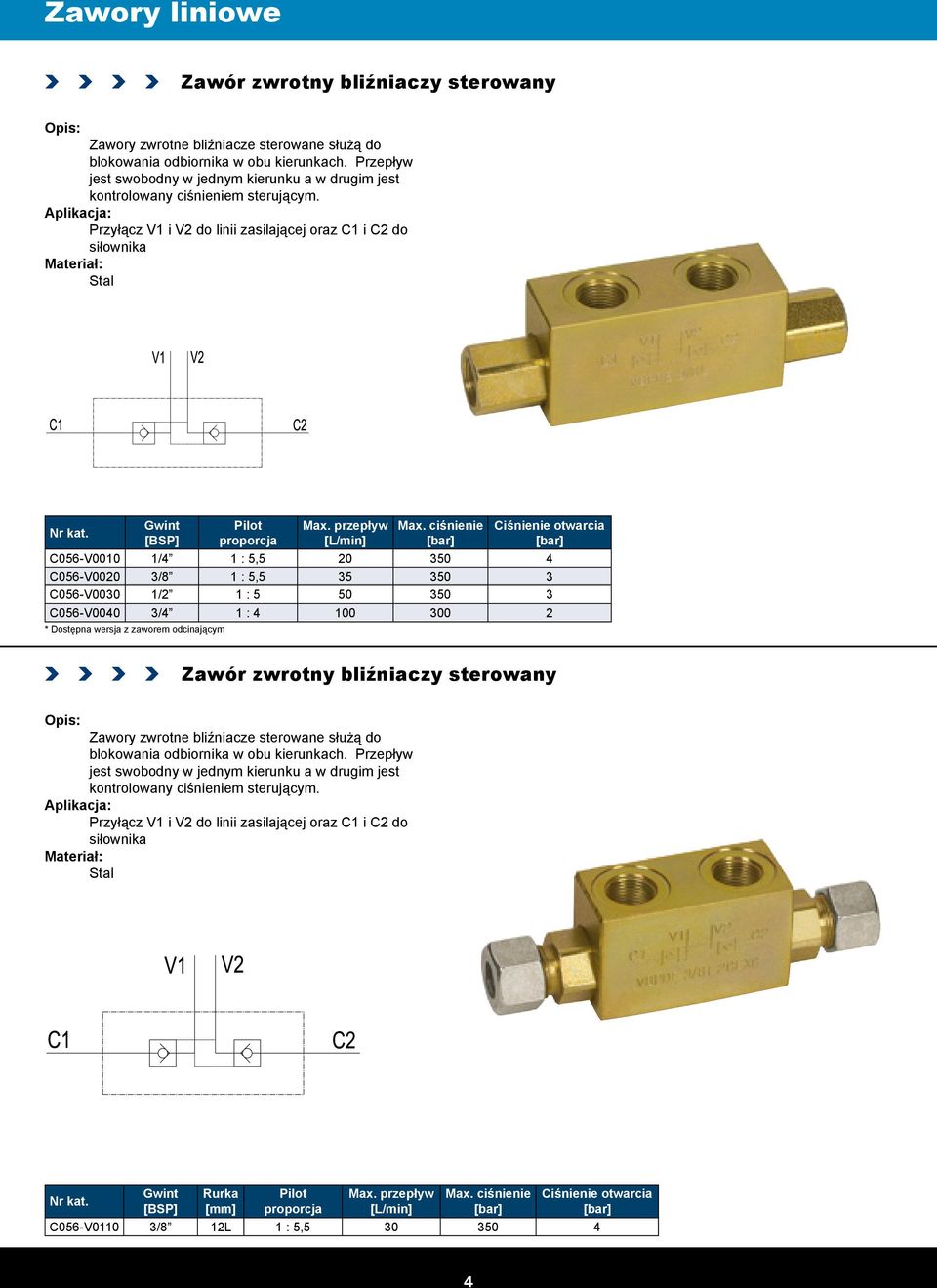

4 Zawory liniowe Zawór zwrotny bliźniaczy sterowany Zawory zwrotne bliźniacze sterowane służą do blokowania odbiornika w obu kierunkach. Przepływ jest swobodny w jednym kierunku a w drugim jest kontrolowany ciśnieniem sterującym. Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do siłownika gwint * dostępna wersja z zaworem odcinającym pilot proporcja max. przepływ max. ciśnienie ciśnienie otwarcia C056-V0010 1/4 1 : 5, C056-V0020 3/8 1 : 5, C056-V0030 1/2 1 : C056-V0040 3/4 1 : Zawór zwrotny bliźniaczy sterowany Zawory zwrotne bliźniacze sterowane służą do blokowania odbiornika w obu kierunkach. Przepływ jest swobodny w jednym kierunku a w drugim jest kontrolowany ciśnieniem sterującym. Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do siłownika gwint rurka pilot proporcja max. przepływ max. ciśnienie ciśnienie otwarcia C056-V0110 3/8 12L 1 : 5,

5 Zawory liniowe Rurki z oczkiem oczko rurka długość / / / / / / *Przykładowe zastosowanie Zawór zwrotny sterowany Zawory zwrotne sterowane służą do blokowania odbiornika w jednym kierunku. Przepływ jest swobodny w jednym kierunku a w przeciwnym kierunku jest kontrolowany ciśnieniem sterującym. Przyłącz V1 i V2 do linii zasilającej oraz C1 do odbiornika po stronie wolnego przepływu a C2 do siłownika po stronie przepływu blokowanego. gwint pilot proporcja max.przepływ max. ciśnienie ciśnienie otwarcia C056-V0220 1/4 1 : 5, C056-V0230 3/8 1 : 5, C056-V0240 1/2 1 : C056-V0245 3/4 1 :

6 Zawory liniowe Zawór zwrotny sterowany Zawory zwrotne sterowane służą do blokowania odbiornika w jednym kierunku. Przepływ jest swobodny w jednym kierunku a w przeciwnym kierunku jest kontrolowany ciśnieniem sterującym. Przyłącz V do linii zasilającej oraz C do odbiornika po stronie przepływu blokowanego. Pil do linii sterującej. gwint pilot pilot proporcja max. przepływ max. ciśnienie ciśnienie otwarcia C056-V0201 1/4 1/4 1 : 9, ,5 C056-V0202 3/8 1/4 1 : 6, ,5 C056-V0203 1/2 1/4 1 : 4, ,5 C056-V0204 3/4 1/4 1 : 4, ,5 Zawór zwrotno-hamujący Zawory te są używane do kontroli ruchu odbiorników oraz blokowania w jednym kierunku, co umożliwia: - kontrolowane opuszczanie ładunku - ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego ładunkiem, przeciążeniem oraz nagłym manewrem. Przyłącz V1 i V2 do linii zasilającej oraz C1 do odbiornika po stronie wolnego przepływu natomiast C2 do odbiornika po stronie przepływu kontrolowanego. gwint pilot proporcja max. przepływ max. ciśnienie C056-V0392 3/8 1 : 4, C056-V0412 1/2 1 : 4, C056-V0419 3/4 1 : 5, *Standardowe ustawienie 320 bar

7 Zawory liniowe Zawór zwrotno-hamujący bliźniaczy Zawory te są używane do kontroli ruchu odbiornikow oraz blokowania w obu kierunkach, co umożliwia: - kontrolowane opuszczanie ładunku - ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego ładunkiem, przeciążeniem oraz nagłym manewrem. Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do odbiornika. gwint pilot proporcja max. przepływ max. ciśnienie C056-V0422 3/8 1 : 4, C056-V0432 1/2 1 : 4, C056-V0435 3/4 1 : 5, *Standardowe ustawienie 320 bar Zawór zwrotno-hamujący dla OMP/OMR Zawory te są używane do kontroli ruchu silnika oraz blokowania w jednym kierunku co umożliwia: - kontrolowane opuszczanie ładunku - ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego ładunkiem, przeciążeniem oraz nagłym manewrem. Przyłącz V1 i V2 do linii zasilającej oraz C1 do silnika po stronie wolnego przepływu a C2 do silnika po stronie przepływu kontrolowanego. gwint *Standardowe ustawienie 320 bar *dostępna również wersja dla OMS pilot proporcja max. przepływ max. ciśnienie C056-V0415 1/2 1 : 4,

8 Zawory liniowe Zawór zwrotno-hamujący bliźniaczy dla OMP/OMR Zawory te są używane do kontroli ruchu silnika oraz blokowania w obu kierunkach, co umożliwia: - kontrolowane opuszczanie ładunku - ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego ładunkiem, przeciążeniem oraz nagłym manewrem. Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do silnika. gwint *Standardowe ustawienie 320 bar *dostępna również wersja dla OMS pilot proporcja max. przepływ max. ciśnienie C056-V0425 1/2 1 : 4, Zawór przelewowy Zawór przelewowy służy do ograniczenia maksymalnego ciśnienia w całym układzie hydraulicznym oraz określonej jego części. Przyłącz P do linii zasilającej oraz T do zbiornika. gwint max. przepływ C056-V0700 3/8 45 C056-V0710 1/2 70 C056-V0720 3/4 120 *standardowe ustawienie 90 bar (regulacja bar)

9 Zawory liniowe Zawór krzyżowy Zawór krzyżowy (szokowy) stosowany jest do ograniczenia maksymalnego ciśnienia na dwóch wejściach odbiornika. Jest idealną ochroną przed nagłym skokiem ciśnienia oraz umożliwia ustawienie różnych ciśnień na dwóch wejściach układu hydraulicznego. Przyłącz V1 i V2 do linii zasilającej do odbiornika. Analogicznie pozostałe wejścia V1 i V2. Mocowanie na siłowniku jest wskazane by uniknąć spadku ciśnienia. gwint max. przepływ C056-V0438 1/4 30 C056-V0440 3/8 45 C056-V0450 1/2 70 C056-V0460 3/4 110 *standardowe ustawienie 90 bar (regulacja bar) Zawór krzyżowy dla OMP/OMR Model ten jest dostosowany do bezpośredniego połączenia z silnikiem typu OMP/OMR i zapewnia maksymalne bezpieczeństwo, niski spadek ciśnienia oraz solidne połączenie. Zawór krzyżowy (szokowy) stosowany jest do ograniczenia maksymalnego ciśnienia na dwóch wejściach silnika. Jest idealną ochroną przed nagłym skokiem ciśnienia oraz możliwością ustawienia różnych ciśnień na dwóch wejściach układu hydraulicznego. Przyłącz M1 i M2 bezpośrednio na silnik oraz V1 i V2 do linii zasilającej. gwint [BSM] max. przepływ C056-V0500 1/2 60 *standardowe ustawienie 90 bar (regulacja bar) *dostępne również wersje dla OMS oraz OMT

10 Zawory liniowe Zawór zwrotny Zawór zwrotny pozwala na swobodny przepływ w jednym kierunku oraz zamknięcie przepływu w kierunku przeciwnym. Przyłącz V do linii zasilającej oraz C do odbiornika. Przepływ jest swobodny w kierunku od V do C natomiast zamknięty jest w kierunku przeciwnym. gwint Max. przepływ ciśnienie otwarcia max. ciśnienie C056-V0590 1/4 20 0,5 350 C056-V0600 3/8 45 0,5 350 C056-V0610 1/2 70 0,5 350 C056-V0620 3/ ,5 350 Zawór zabezpieczający Zawór ten zapobiega niekontrowanemu opuszczaniu ładunku w razie awarii przewodu. Zawór zamyka przepływ w razie awarii. Wkręć zawór łącząc V z linią zasilającą oraz C z siłownikiem. Zalecane jest stosowanie zaworu w kombinacji z zaworem dławiącym. MMF MFF gwint Max. przepływ max. ciśnienie otwarcie MFF wersja C056-V0770 1/ ,8 C056-V0771 C056-V0772 C056-V0780 3/ ,2 C056-V0781 C056-V0782 C056-V0790 1/ ,6 C056-V0791 C056-V0792 MMF 10

11 Zawory liniowe Zawór alternatywny Zawór alternatywny jest używany do wybierania wyższego ciśnienia pomiędzy dwoma liniami zasilającymi. Przyłącz P do dwóch linii zasilających oraz U do linii zasilanej. gwint max. przepływ max. ciśnienie C056-V0666 1/ C056-V0668 3/ C056-V0670 1/ C056-V0680 3/ Dzielnik strumienia Dzielnik strumienia pozwala na podział strumienia zasilającego na dwa identyczne strumienie (50/50) lub połączenia dwóch strumieni w jeden, niezależnie od zmian ciśnienia. Przyłącz P do linii zasilającej oraz A i B do odbiorników. P A-B Min. przepływ Max. przepływ Max. ciśnienie C056-V1022 3/8 3/ C056-V1023 3/8 3/ C056-V1025 1/2 3/

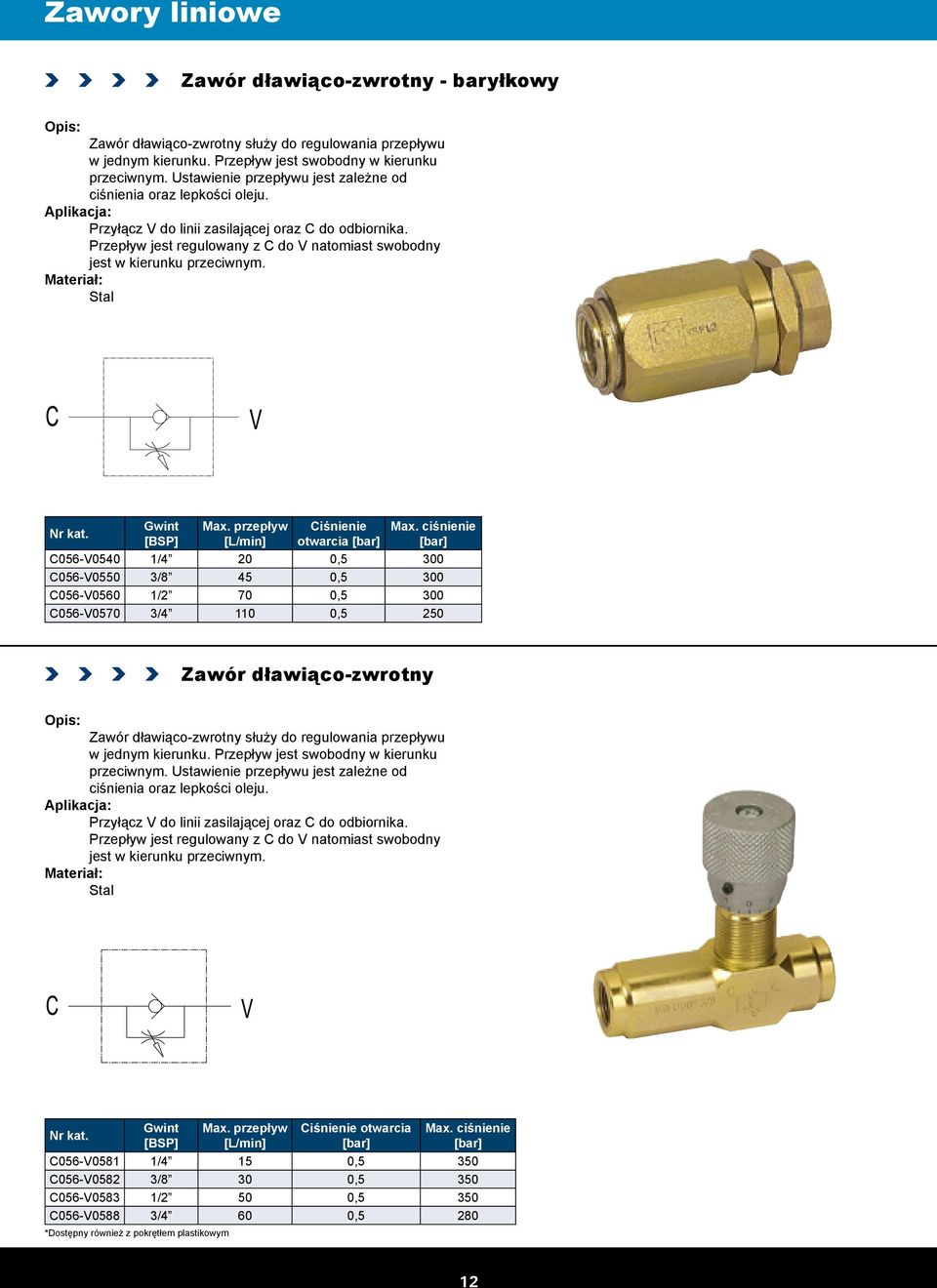

12 Zawory liniowe Zawór dławiąco-zwrotny - baryłkowy Zawór dławiąco-zwrotny służy do regulowania przepływu w jednym kierunku. Przepływ jest swobodny w kierunku przeciwnym. Ustawienie przepływu jest zależne od ciśnienia oraz lepkości oleju. Przyłącz V do linii zasilającej oraz C do odbiornika. Przepływ jest regulowany z C do V natomiast swobodny jest w kierunku przeciwnym. gwint Max. przepływ ciśnienie otwarcia Max. ciśnienie C056-V0540 1/4 20 0,5 300 C056-V0550 3/8 45 0,5 300 C056-V0560 1/2 70 0,5 300 C056-V0570 3/ ,5 250 Zawór dławiąco-zwrotny Zawór dławiąco-zwrotny służy do regulowania przepływu w jednym kierunku. Przepływ jest swobodny w kierunku przeciwnym. Ustawienie przepływu jest zależne od ciśnienia oraz lepkości oleju. Przyłącz V do linii zasilającej oraz C do odbiornika. Przepływ jest regulowany z C do V natomiast swobodny jest w kierunku przeciwnym. gwint Max. przepływ Ciśnienie otwarcia Max. ciśnienie C056-V0581 1/4 15 0,5 350 C056-V0582 3/8 30 0,5 350 C056-V0583 1/2 50 0,5 350 C056-V0588 3/4 60 0,5 280 *dostępny również z pokrętłem plastikowym 12

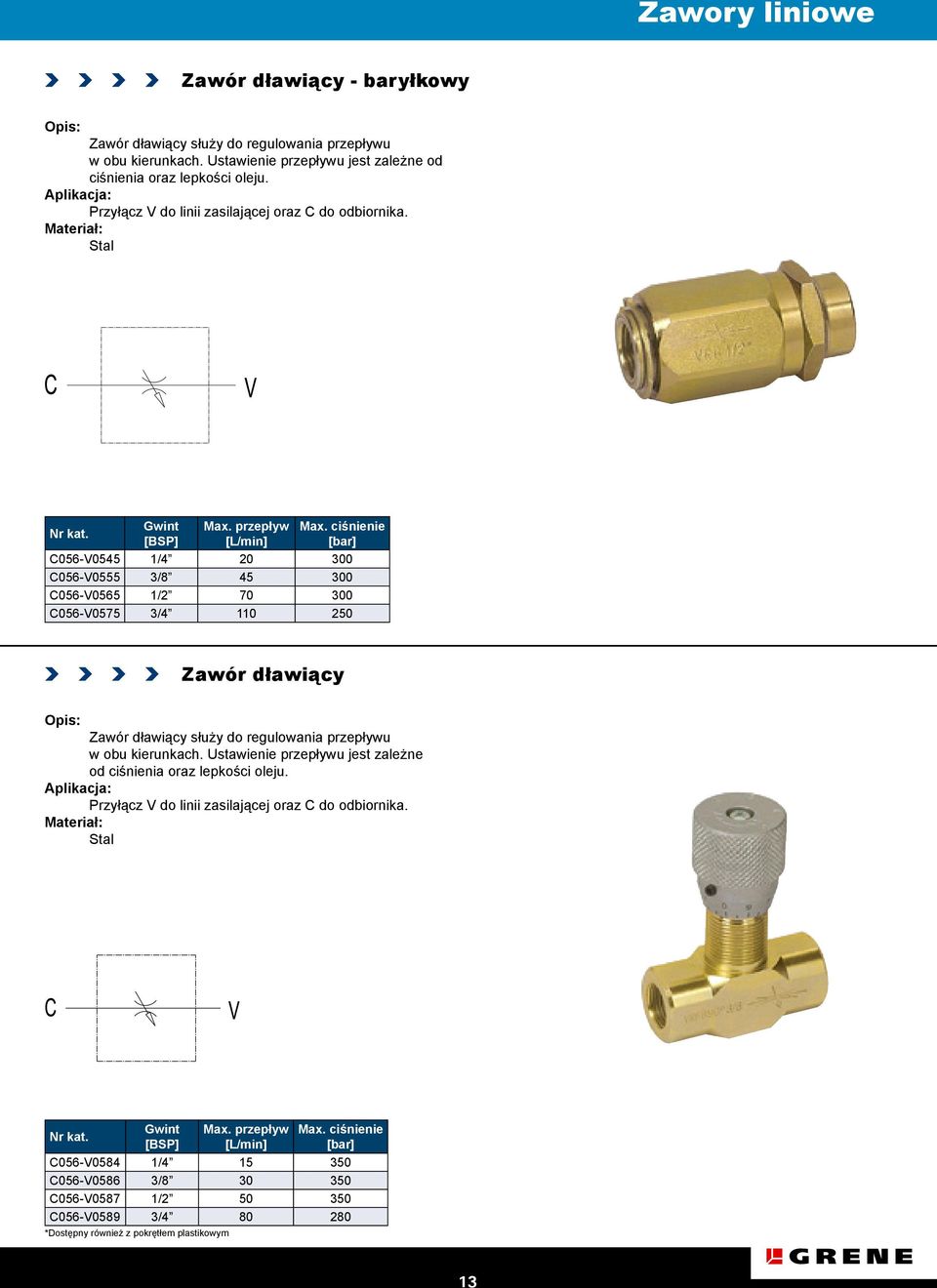

13 Zawory liniowe Zawór dławiący - baryłkowy Zawór dławiący służy do regulowania przepływu w obu kierunkach. Ustawienie przepływu jest zależne od ciśnienia oraz lepkości oleju. Przyłącz V do linii zasilającej oraz C do odbiornika. gwint Max. przepływ Max. ciśnienie C056-V0545 1/ C056-V0555 3/ C056-V0565 1/ C056-V0575 3/ Zawór dławiący Zawór dławiący służy do regulowania przepływu w obu kierunkach. Ustawienie przepływu jest zależne od ciśnienia oraz lepkości oleju. Przyłącz V do linii zasilającej oraz C do odbiornika. gwint *dostępny również z pokrętłem plastikowym Max. przepływ Max. ciśnienie C056-V0584 1/ C056-V0586 3/ C056-V0587 1/ C056-V0589 3/

14 Zawory liniowe Regulator przepływu Regulator przepływu umożliwia utrzymanie stałego przepływu P, niezależnie od ciśnienia oraz strumienia zasilającego. Nadmiar przepływu jest odprowadzany wyjściem B. Wyjście B jest również niezależne od ciśnienia, natomiast zależne jest od strumienia zasilającego. Przyłącz E do linii zasilającej oraz P do odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu. Przyłącze B do zbiornika lub do drugiego odbiornika. gwint Max. przepływ Max. regulowanie Max ciśnienie C056-V1060 3/ C056-V1070 1/ Regulator przepływu Regulator przepływu umożliwia utrzymanie stałego przepływu P, niezależnie od ciśnienia oraz strumienia zasilającego. Nadmiar przepływu jest odprowadzany bezpośrednio do zbiornika. Przyłącz E do linii zasilającej oraz P do odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu. Przyłącze T do zbiornika. gwint Max. przepływ Max. regulowanie Max ciśnienie C056-V1110 3/ C056-V1120 1/

15 Zawory liniowe Śruba dławiąca Śruba dławiąca jest stosowana jako dwustronna przepustnica. Nie gwarantuje bezpieczeństwa oraz dokładności zaworów. Wkręć śrubę bezpośrednio do odbiornika. gwint Długość C056-R1351 1/4 31 C056-R1361 3/8 31 Zawór sekwencyjny bezpośredni Zawór sekwencyjny jest stosowany do zasilania dwóch odbiorników w uonej kolejności: przełącza przepływ do układu wtórnego, jeżeli działanie układu pierwotnego zostało zakończone osiągając ustawione ciśnienie. Przepływ powrotny jest swobodny. Zawór jest idealny do układów z niskim ciśnieniem w układzie wtórnym, jako ciśnieniem zwrotnym. Dla mocowania w układzie z dwoma siłownikami, postępuj według schematu. Dla innych aplikacji, pamiętaj kiedy zawór osiągnie ustawione ciśnienie, przepływ jest otwarty w kierunku z V do C. Gwint Max. przepływ Max. ciśnienie C056-V0640 3/ C056-V0660 1/ C056-V0665 3/ *standardowe ustawienie 90 bar (regulacja bar) 15

16 Zawory liniowe Zawór sekwencyjny Zawór sekwencyjny jest stosowany do zasilania dwóch odbiorników w uonej kolejności: przełącza przepływ do układu wtórnego, jeżeli działanie układu pierwotnego zostało zakończone osiągając ustawione ciśnienie. Przepływ powrotny jest swobodny. Zawór jest niezależny od ciśnienia zwrotnego, co pozwala wykorzystać ciśnienie do kontroli obu układów. Dla mocowania w układzie z dwoma siłownikami, postępuj według schematu. Dla innych aplikacji, pamiętaj kiedy zawór osiągnie ustawione ciśnienie, przepływ jest otwarty w kierunku z V do C. Gwint Max. przepływ Max. ciśnienie C056-V0642 3/ C056-V0662 1/ *standardowe ustawienie 90 bar (regulacja bar) Zawór odciążający Zawór ten jest używany w układzie z dwiema pompami pracującymi równolegle. Po osiągnięciu ustawionego ciśnienia, nadmiar przepływu z pompy o większej wydajności jest odprowadzany do zbiornika. Od tego momentu odbiornik jest zasilany tylko pompą o niższej wydajności przy wyższym ciśnieniu zużywając mniej energii. Przyłącz BP do pompy o wyższej wydajności, AP do pompy o mniejszej wydajności, T do zbiornika, M do manometru, U do układu. Gwint AP BP T Max. ciśnienie C / C / C / *standardowe ustawienie AP bar, BP bar 16

17 Zawory liniowe Rozdzielacz obrotowy 3/2 Rozdzielacz obrotowy 3-drożny jest używany do przełączania strumienia pomiędzy dwoma różnymi wyjściami. Przyłącz P do linii zasilającej, A oraz B do układu, gdzie strumień ma zostać przekierowany. Żeliwo gwint Max. przepływ Max. ciśnienie C056-V0880 3/ C056-V0890 1/ C056-V0900 3/ Rozdzielacz obrotowy 4/2 Rozdzielacz obrotowy 4-drożny jest używany do zmiany kierunku przepływu, 2 wejścia na 2 wyjścia. Używany do sterowania odbiornikiem 2-stronnego działania oraz zmiany kierunku obrotów silnika hydraulicznego. Przyłącz P do linii zasilającej. T do zbiornika oraz A i B do odbiornika lub silnika. Żeliwo gwint Max. przepływ Max. ciśnienie C056-V0970 3/ C056-V0980 1/ C056-V0990 3/

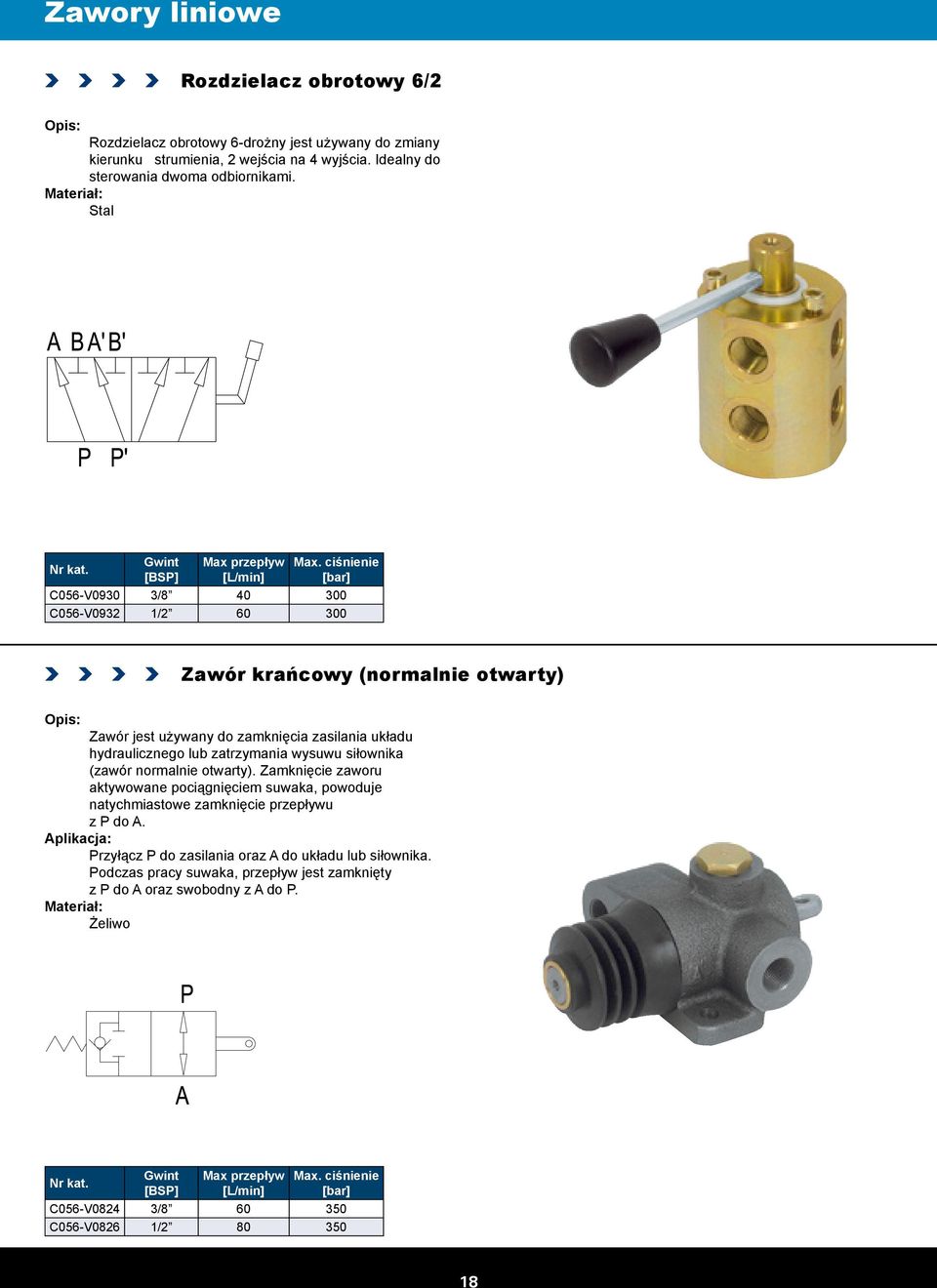

18 Zawory liniowe Rozdzielacz obrotowy 6/2 Rozdzielacz obrotowy 6-drożny jest używany do zmiany kierunku strumienia, 2 wejścia na 4 wyjścia. Idealny do sterowania dwoma odbiornikami. Gwint Max przepływ Max. ciśnienie C056-V0930 3/ C056-V0932 1/ Zawór krańcowy (normalnie otwarty) Zawór jest używany do zamknięcia zasilania układu hydraulicznego lub zatrzymania wysuwu siłownika (zawór normalnie otwarty). Zamknięcie zaworu aktywowane pociągnięciem suwaka, powoduje natychmiastowe zamknięcie przepływu z P do A. Przyłącz P do zasilania oraz A do układu lub siłownika. Podczas pracy suwaka, przepływ jest zamknięty z P do A oraz swobodny z A do P. Żeliwo Gwint Max przepływ Max. ciśnienie C056-V0824 3/ C056-V0826 1/

19 Zawory liniowe Zawór krańcowy (normalnie zamknięty) Zawór jest używany do włączenia zasilania układu hydraulicznego (zawór normalnie zamknięty). Zawór otwiera się pociągnięciem suwaka. Przyłącz niezależnie A i P do zasilania oraz układu. Pod czas pracy suwaka, przepływ jest swobodny w obu kierunkach, analogicznie zamknięty. Żeliwo Gwint Max przepływ Max. ciśnienie C056-V0820 3/ C056-V0822 1/ Zawór krańcowy (normalnie zamknięty) Zawór pozwala na swobodny przepływ oleju w układzie hydraulicznym (zawór normalnie zamknięty). Kiedy suwak zostanie aktywowany, przepływ jest otwarty z P do A. Może być używany: - do ustawienia kolejności dwóch odbiorników - jako zawór ograniczający wysuw, jeżeli przepływ jest połączony bezpośrednio ze zbiornikiem. Przyłącz A bezpośrednio do zbiornika oraz P do zasilania. Gwint Max przepływ Max. ciśnienie C056-V0827 3/ C056-V0828 1/

20 Zawory liniowe Zawór krańcowy (normalnie otwarty) Zawór pozwala na zamknięcie przepływu oleju w układzie hydraulicznym (zawór normalnie otwarty). Zawór zamyka przepływ popchnięciem suwaka. Przyłącz niezależnie A i P do zasilania oraz układu. Podczas pracy suwaka, przepływ jest zamknięty w obu kierunkach, analogicznie swobodny. Gwint Max przepływ Max. ciśnienie C056-V0817 3/ C056-V0818 1/ Zawór odcinająco-zwrotny Zawór jest używany do ograniczenia wysuwu siłownika. Przyłącz P do linii zasilającej oraz A do siłownika. Połącz tłoczysko siłownika z dźwignią zaworu. Gwint [M] RA LW Max. ciśnienie C000-HBKH-12L 18x1, C000-HBKH-15L 22x1,

21 Zawory liniowe Zawór kulowy 2-drożny Zawór odcinający służy do otwarcia lub zamknięcia przepływu w układzie hydraulicznym, nawet przy wysokim ciśnieniu. Przyłącz A oraz P do linii, która ma zostać otwarta/ zamknięta. Gwint [M] RA LW Max. ciśnienie C000-BKH-06L 12x1, C000-BKH-08L 14x1, C000-BKH-10L 16x1, C000-BKH-12L 18x1, C000-BKH-15L 22x1, C000-BKH-18L 26x1, C000-BKH-22L 30x C000-BKH-28L 36x C000-BKH-08S 16x1, C000-BKH-10S 18x1, C000-BKH-12S 20x1, C000-BKH-14S 22x1, C000-BKH-16S 24x1, C000-BKH-20S 30x C000-BKH-25S 36x C000-BKH-30S 42x *Otwory mocujące tylko u wybranych modeli Zawór kulowy 2-drożny Zawór odcinający służy do otwarcia lub zamknięcia przepływu w układzie hydraulicznym, nawet przy wysokim ciśnieniu. Przyłącz A oraz P do linii, która ma zostać otwarta/ zamknięta. Gwint LW Max. ciśnienie C000-BKH-1/8 1/ C000-BKH-1/4 1/ C000-BKH-3/8 3/ C000-BKH-1/2 1/ C000-BKH-3/4 3/ C000-BKH

22 Zawory liniowe Zawór kulowy 3-drożny Zawór kulowy 3-drożny jest używany do przełączania przepływu pomiędzy dwoma alternatywnymi wyjściami. Przyłącz P do linii zasilającej, A oraz B do układu, gdzie strumień ma zostać przekierowany. Gwint [M] RA LW Max. ciśnienie C000-BK3-08L 14x1, C000-BK3-10L 16x1, C000-BK3-12L 18x1, C000-BK3-15L 22x1, C000-BK3-18L 26x1, C000-BK3-12S 20x1, *Otwory mocujące tylko u wybranych modeli Zawór kulowy 3-drożny Zawór kulowy 3-drożny jest używany do przełączania przepływu pomiędzy dwoma alternatywnymi wyjściami. Przyłącz P do linii zasilającej, A oraz B do układu, gdzie strumień ma zostać przekierowany. Gwint LW Max. ciśnienie C000-BK3-1/4 1/ C000-BK3-3/8 3/ C000-BK3-1/2 1/

23 Zawory liniowe Dzielnik Rozdzielacz 6/2 Rozdzielacz 6-drożny jest używany do zmiany kierunku strumienia, 2 wejścia na 4 wyjścia. Idealny do sterowania dwoma odbiornikami. Przyłącz A i B do linii zasilających, A1 i B1 do pierwszego odbiornika, A2 i B2 do drugiego odbiornika. Max. przepływ Przyłącze Sterowanie [V] Max. ciśnienie C / Regulator przepływu Regulator przepływu umożliwia utrzymanie stałego przepływu REG, niezależnie od ciśnienia oraz strumienia zasilającego. Przyłącz PR do linii zasilającej oraz REG do odbiornika lub do linii układu hydraulicznego, gdzie wymagana jest regulacja przepływu. Przyłącze BP do zbiornika lub do drugiego odbiornika. żeliwo Typ Max. przepływ Przyłącze Max. ciśnienie C030-FV2V125H jednokierunkowy /2 250 C030-FV2V125H-R dwukierunkowy /

24 Pompy i silniki zębate Pompy zębate o zazębieniu zewnętrznym - informacja ogólna Pompy grupy 1, 2, 3 Silniki grupy 2, 3 Korpus silnika: Kołnierz oraz pokrywa: Ciśnienie robocze: aluminium aluminium lub żeliwo P1: maksymalne ciśnienie robocze P2: maksymalne ciśnienie chwilowe (max 20 sec/min) P3: maksymalne ciśnienie skokowe (max 5 sec/min) Parametry cieczy roboczej: Rodzaj: olej hydrauliczny mineralny Temperatura: min. -15 C max 80 C Zalecana temperatura pracy: 20 C 65 C Zakres lepkości: mm 2 /s Maksymalna lepkość przy rozruchu: 3000 mm 2 /s Filtracja: 26/ ISO DIS 4406 do 150 bar 23/20 ISO DIS 4406 powyżej 151 bar Ciśnienie ssące: 0,7-3 bar (absolutne) Pompa prawa Pompa lewa 24

25 Pompy i silniki zębate Pompy zębate - grupa 1 Pompy zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 4 otwory, norma europejska. Wałek: stożkowy 1:8 Korpus, kołnierz mocujący oraz tylna pokrywa z aluminium. Ciśnienie: Max. robocze bar Max. chwilowe bar (do 20 sekund) Max. skokowe bar (do 5 sekund) (zależne od wydajności) Tłoczenie Ssanie Wydajność P1 Max. prędkość A B C D Przyłącza Prawa Lewa [cm 3 /obr.] [bar [obr/min] Ssanie Tłoczenie B411-1SPA0.9-D B411-1SPA0.9-S 0, ,8 73, FG3/8X26 FG3/8X26 B411-1SPA1.2-D B411-1SPA1.2-S 1, ,35 74, FG3/8X26 FG3/8X26 B411-1SPA1.6-D B411-1SPA1.6-S 1, ,2 76, FG3/8X26 FG3/8X26 B411-1SPA2.0-D B411-1SPA2.0-S ,95 77, FG3/8X26 FG3/8X26 B411-1SPA2.5-D B411-1SPA2.5-S 2, ,95 79, FG1/2X30 FG3/8X30 B411-1SPA3.2-D B411-1SPA3.2-S 3, ,3 82, FG1/2X30 FG3/8X30 B411-1SPA3.7-D B411-1SPA3.7-S 3, ,3 84, FG1/2X30 FG3/8X30 B411-1SPA4.2-D B411-1SPA4.2-S 4, ,25 86, FG1/2X30 FG3/8X30 B411-1SPA5.0-D B411-1SPA5.0-S ,8 89, FG1/2X30 FG3/8X30 B411-1SPA6.3-D B411-1SPA6.3-S 6, ,35 94, FG1/2X30 FG3/8X30 B411-1SPA7.8-D B411-1SPA7.8-S 7, ,2 100, FG1/2X30 FG3/8X30 B411-1SPA9.8-D B411-1SPA9.8-S 9, ,15 108, FG1/2X30 FG3/8X30 25

26 Pompy i silniki zębate Pompy zębate - grupa 2 Pompy zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 4 otwory, norma europejska. Wałek: stożkowy 1:8 Korpus, kołnierz mocujący oraz tylna pokrywa z aluminium. Ciśnienie: Max. robocze bar Max. chwilowe bar (do 20 sekund) Max. skokowe bar (do 5 sekund) (zależne od wydajności) Tłoczenie Ssanie Wydajność P1 Max. prędkość A B C D Przyłącza Prawa Lewa [cm3/obr.] [obr/min] Ssanie Tłoczenie B411-2SPA04-D B411-2SPA04-S ,4 93, FG1/2X30 FG1/2X30 B411-2SPA06-D B411-2SPA06-S ,0 96, FG1/2X30 FG1/2X30 B411-2SPA08-D B411-2SPA08-S 8, ,1 100, FG1/2X30 FG1/2X30 B411-2SPA11-D B411-2SPA11-S ,2 104, FG3/4X40 FG1/2X30 B411-2SPA14-D B411-2SPA14-S ,7 109, FG3/4X40 FG1/2X30 B411-2SPA16-D B411-2SPA16-S 16, ,8 113, FG3/4X40 FG1/2X30 B411-2SPA19-D B411-2SPA19-S 19, ,3 118, FG3/4X40 FG1/2X30 B411-2SPA22-D B411-2SPA22-S 22, ,3 123, FG3/4X40 FG1/2X30 B411-2SPA26-D B411-2SPA26-S ,7 129, FG3/4X40 FG1/2X30 26

27 Pompy i silniki zębate Pompy zębate - grupa 2 Pompy zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 4 otwory, norma niemiecka. Wałek: stożkowy 1:5 Korpus, kołnierz mocujący oraz tylna pokrywa z aluminium. Ciśnienie: Max. robocze bar Max. chwilowe bar (do 20 sekund) Max. skokowe bar (do 5 sekund) (zależne od wydajności) Tłoczenie Ssanie Wydajność P1 Max. prędkość A B C D Przyłącza Prawa Lewa [cm 3 /obr.] [obr/min] Ssanie Tłoczenie B411-2SPA04DG11T B411-2SPA04SG11T ,4 95, GB08 1GB06 B411-2SPA06DG11T B411-2SPA06SG11T ,0 98, GB08 1GB06 B411-2SPA08DG11T B411-2SPA08SG11T 8, ,1 102, GB08 1GB06 B411-2SPA11DG11T B411-2SPA11SG11T ,2 106, GB12 1GB08 B411-2SPA14DG11T B411-2SPA14SG11T ,7 111, GB12 1GB08 B411-2SPA16DG11T B411-2SPA16SG11T 16, ,8 115, GB12 1GB08 B411-2SPA19DG11T B411-2SPA19SG11T 19, ,3 120, GB12 1GB08 B411-2SPA22DG11T B411-2SPA22SG11T 22, ,8 125, GB12 1GB08 B411-2SPA26DG11T B411-2SPA26SG11T ,7 131, GB12 1GB08 27

28 Pompy i silniki zębate Pompy zębate - grupa 2 (SAE-A) Pompy zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 2 otwory SAE-A. Wałek: Wielowypust SAE-A, z9 16/32 Korpus, kołnierz mocujący oraz tyłna pokrywa z aluminium. Ciśnienie: Max. robocze bar Max. chwilowe bar (do 20 sekund) Max. skokowe bar (do 5 sekund) (zależne od wydajności) Tłoczenie Ssanie Indeks Wydajność P1 Max. prędkość A B C D Przyłącza Prawa Lewa [cm3/obr.] [obr/min] Ssanie Tłoczenie B411-2SPA04DA14N B411-2SPA04SA14N ,4 93, FG1/2X30 FG1/2X30 B411-2SPA06DA14N B411-2SPA06SA14N ,0 96, FG1/2X30 FG1/2X30 B411-2SPA08DA14N B411-2SPA08SA14N 8, ,1 100, FG1/2X30 FG1/2X30 B411-2SPA11DA14N B411-2SPA11SA14N ,2 104, FG3/4X40 FG1/2X30 B411-2SPA14DA14N B411-2SPA14SA14N ,7 109, FG3/4X40 FG1/2X30 B411-2SPA16DA14N B411-2SPA16SA14N 16, ,8 113, FG3/4X40 FG1/2X30 B411-2SPA19DA14N B411-2SPA19SA14N 19, ,3 118, FG3/4X40 FG1/2X30 B411-2SPA22DA14N B411-2SPA22SA14N 22, ,8 123, FG3/4X40 FG1/2X30 B411-2SPA26DA14N B411-2SPA26SA14N ,7 129, FG3/4X40 FG1/2X30 28

29 Pompy i silniki zębate Pompy zębate - grupa 2 (DEUTZ) Pompy zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 4 otwory, norma niemiecka. Wałek: stożkowy 1:5 Korpus, kołnierz mocujący oraz tylna pokrywa z aluminium. Ciśnienie: Max. robocze bar Max. chwilowe bar (do 20 sekund) Max. skokowe bar (do 5 sekund) (zależne od wydajności) Tłoczenie Ssanie Indeks Wydajność P1 Max. prędkość A B C D F Przyłącza Prawa Lewa [cm3/obr.] [obr/min] Ssanie Tłoczenie B411-2SPA04DH11T B411-2SPA04SH11T ,4 95, ,0 2GB08 1GB06 B411-2SPA06DH11T B411-2SPA06SH11T ,0 98, ,3 2GB08 1GB06 B411-2SPA08DH11T B411-2SPA08SH11T 8, ,1 102, ,5 2GB08 1GB06 B411-2SPA11DH11T B411-2SPA11SH11T ,2 106, ,6 2GB12 1GB08 B411-2SPA14DH11T B411-2SPA14SH11T ,7 111, ,6 2GB12 1GB08 B411-2SPA16DH11T B411-2SPA16SH11T 16, ,8 115, ,8 2GB12 1GB08 B411-2SPA19DH11T B411-2SPA19SH11T 19, ,3 120, ,8 2GB12 1GB08 B411-2SPA22DH11T B411-2SPA22SH11T 22, ,8 125, ,8 2GB12 1GB08 B411-2SPA26DH11T B411-2SPA26SH11T ,7 131, ,6 2GB12 1GB08 29

30 Pompy i silniki zębate Pompy zębate - grupa 3 Pompy zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 4 otwory, norma europejska. Wałek: stożkowy 1:8 Korpus, kołnierz mocujący oraz tylna pokrywa z aluminium. Ciśnienie: Max. robocze bar Max. chwilowe bar (do 20 sekund) Max. skokowe bar (do 5 sekund) (zależne od wydajności) Tłoczenie Ssanie Wydajność P1 Max. prędkość A B C D Przyłącza Prawa Lewa [cm3/obr.] [obr/min] Ssanie Tłoczenie B411-3SPA19-D B411-3SPA19-S ,4 128, FG1X51 FG3/4X40 B411-3SPA22-D B411-3SPA22-S 22, ,9 131, FG1X51 FG3/4X40 B411-3SPA29-D B411-3SPA29-S 29, ,9 137, FG1X51 FG3/4X40 B411-3SPA33-D B411-3SPA33-S 32, ,4 140, FG1X51 FG3/4X40 B411-3SPA36-D B411-3SPA36-S 36, ,9 143, FG1X51 FG3/4X40 B411-3SPA44-D B411-3SPA44-S 43, ,9 149, FG1X51 FG3/4X40 B411-3SPA52-D B411-3SPA52-S 51, ,4 156, FG1X51 FG3/4X40 B411-3SPA62-D B411-3SPA62-S 61, ,4 164, FG1X51 FG3/4X40 30

31 Pompy i silniki zębate Silniki zębate dwukierunkowe - grupa 2 Silniki zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 4 otwory, norma europejska. Wałek: stożkowy 1:8 Korpus, kołnierz mocujący oraz tylna pokrywa z aluminium. Linia spustowa: BSP 1/4 Wydajność [cm 3 /obr.] P1 Max. prędkość [obr/min] A B C Przyłącza Wejście/Wyjście B412-2SMA04RK10N ,4 93,0 30 FG1/2X30 B412-2SMA06RK10N ,0 96,3 30 FG1/2X30 B412-2SMA08RK10N 8, ,1 100,5 30 FG1/2X30 B412-2SMA11RK10N ,2 104,6 40 FG3/4X40 B412-2SMA14RK10N ,7 109,6 40 FG3/4X40 B412-2SMA16RK10N 16, ,8 113,8 40 FG3/4X40 B412-2SMA19RK10N 19, ,3 118,8 40 FG3/4X40 B412-2SMA22RK10N 22, ,8 123,8 40 FG3/4X40 B412-2SMA26RK10N ,7 129,6 40 FG3/4X40 31

32 Pompy i silniki zębate Silniki zębate dwukierunkowe - grupa 3 Silniki zębate mają szerokie zastosowanie w hydraulice mobilnej oraz przemysłowej. Mocowanie: 4 otwory, norma europejska. Wałek: stożkowy 1:8 Korpus, kołnierz mocujący oraz tylna pokrywa z aluminium. Linia spustowa: BSP 1/4 Wydajność [cm 3 /obr.] P1 Max. prędkość [obr/min] A B C Przyłącza Wejście/Wyjście B412-3SMA19RK10N ,4 128,3 51 FG1X51 B412-3SMA22RK10N 22, ,9 131,3 51 FG1X51 B412-3SMA29RK10N 29, ,9 137,3 51 FG1X51 B412-3SMA33RK10N 32, ,4 140,3 51 FG1X51 B412-3SMA36RK10N 36, ,9 143,3 51 FG1X51 B412-3SMA44RK10N 43, ,9 149,3 51 FG1X51 B412-3SMA52RK10N 51, ,4 156,3 51 FG1X51 B412-3SMA62RK10N 61, ,4 164,3 51 FG1X51 32

33 Pompy i silniki zębate Kołnierze przyłączeniowe komplet ze śrubami oraz uszczelnieniem O-ring Ø BSP B413-FG3/8X /8 B413-FG3/8X /8 B413-FG1/2X /2 B413-FG3/4X /4 B413-FG1X Ø BSP B810-1GB /8 B810-1GB /2 B810-2GB /2 B810-2GB /4 Tuleje wielowypustowe Liczba zębów Norma DIN 5482 Stożek A B C D L C453-MO x17 1:8 8 19,5 5,7 2,4 14,5 C453-MO x22 1:8 8 24,5 5,7 2,4 14,5 C453-MO x22 1:8 14,2 24,5 9,3 3,17 22 C453-MO x22 1:8 14,2 27,5 9,7 3,17 22 C453-MO x22 1:8 18,7 34,5 12, Multiplikatory Przełożenie Wałek Grupa N1 [obr/min] N2 [obr/min] M1 [danm] M2 [danm] KW Tuleja C :3 zewnętrzny ,5 10 M02014 C :3,8 zewnętrzny ,5 10 M02014 C :3 wewnętrzny ,5 10 M02014 C :3 zatrzask ,5 10 M02014 C :2 zewnętrzny M03018 C :3 zewnętrzny M03018 C :3,5 zewnętrzny M03018 C :3,8 zewnętrzny ,7 11,5 20 M03018 C :2 wewnętrzny M03018 C :3 wewnętrzny M03018 C :3 zatrzask M03018 C :3,5 zatrzask M03018 C :3,8 zatrzask ,7 11,5 20 M

34 Pompy i silniki zębate Podpory łożyskowe Przejmują siły wzdłużne i poprzeczne chroniąc wałek pompy przed tymi obciążeniami. Stosowane są w napędach z kołami pasowymi oraz łańcuchowymi. Pompa [grupa] Wałek Tuleja C450-T H6 M01014 C450-T H6 M02015 C450-T H6 M03018 Obudowy Pompa [grupa] Silnik [typ] C430-LMC160M1004E 1 B5/71 C430-LMC200M1004E 1 B5/80 C430-LMC201M1004E 1 B5/90 C430-LMC250M1004S 1 B5/ C430-LMC201M2004E 2 B5/80-90 C430-LMC250M2004E 2 B5/ C430-LMC300M2004S 2 B5/132 C430-LMC351M2004S 2 B5/ C430-LMC250M3004E 3 B5/ C430-LMC300M3004E 3 B5/132 C430-LMC351M3004E 3 B5/ Sprzęgła Pompa [grupa] Wałek silnika Wkładka C431-AKG03FS100M 1 14 EGE0 C431-AKG04FS100M 1 19 EGE0 C431-AKG07FS100M 1 28 EGE2 C431-AKG04FS200M 2 19 EGE2 C431-AKG05FS200M 2 24 EGE2 C431-AKG07FS200M 2 28 EGE2 C431-AKG11FS200M 2 38 EGE3 C431-AKG12FS200M 2 42 EGE5 C431-AKG13FS200M 2 48 EGE5 C431-AKG07FS300M 3 28 EGE3 C431-AKG11FS300M 3 38 EGE3 C431-AKG12FS300M 3 42 EGE5 C431-AKG13FS300M 3 48 EGE5 Wkładka elastyczna sprzęgła Ø zew. Ø wew. Grubość C431-EGE C431-EGE C431-EGE C431-EGE

35 Pompy i silniki zębate Dzielniki stumienia PLD Nowoczesne maszyny z kompleksowymi układami często wymagają oddzielnych i niezależnych mechanizmów. Dzielniki strumienia PLD są technicznie zaawansowanym i tanim rozwiązaniem dla aplikacji, w których potrzebny jest podział strumienia. Te komponenty pozwalają na optymalizację układu hydraulicznego oraz ograniczenie kosztów jej wykonania. Dzielniki PLD składają się z 2 lub więcej sekcji połączonych wspólnym wałkiem, który zapewnia stały stosunek pomiędzy sekcjami. Dzięki powyższemu dzielniki PLD mogą być użyte jako dzielnik strumienia lub wzmacniacz ciśnienia. Informacje techniczne: Przy optymalnych warunkach pracy odchylenie od strumienia nominalnego wynosi ±2% Maksymalny przepływ zasilający: 35 L/min dla PLD L/min dla PLD 20 Ciśnienie robocze: P1: maksymalne ciśnienie robocze P2: maksymalne ciśnienie chwilowe Δp: maksymalne ciśnienie pomiędzy sekcjami Dzielniki stumienia PLD 10 Dzielniki stumienia PLD 20 Ilość sekcji Przepływ [cm3/obr] P1 P2 Ciśnienie Prędkość Przepływ sekcją Wejście Wyjście Δp min [obr/min] max. [obr/min] min max. B429-PLD , ,65 8,90 B429-PLD , ,99 13,20 B429-PLD , ,98 16,20 B429-PLD , ,04 19,50 B429-PLD , ,29 23,20 B429-PLD , ,65 8,90 B429-PLD , ,99 13,20 B429-PLD , ,04 19,50 B429-PLD , ,12 26,10 B429-PLD , ,05 31,35 B429-PLD , ,42 40,85 B429-PLD , ,03 50,05 B429-PLD , ,47 55,88 B429-PLD , ,83 65,70 B429-PLD , ,90 76,21 BSP BSP 1/2 3/8 3/4 1/2 35

36 Silniki wolnoobrotowe Silniki Saturn - informacja ogólna Parametry cieczy roboczej: Rodzaj: olej hydrauliczny mineralny Temperatura: 20 C 60 C Zakres lepkości: mm2/s Filtracja: 19/16 ISO DIS 4406 P1: Maksymalne ciśnienie robocze P2: Maksymalne ciśnienie chwilowe (max 6 sek./min) Silniki SATURN mogą zostać połączone równolegle lub szeregowo. Jeżeli ciśnienie w linii powrotnej osiągnie 2 MPa, niezbędne jest podłączenie zewnętrznej linii spustowej. Optymalne warunki pracy są na poziomie 1/3 ~ 2/3 parametrów maksymalnych. W celu osiągnięcia dłuższej żywotności, silnik musi pracować podczas jednej godziny przy 30% maksymalnego obciążenia. Przed zwiększeniem obciążenia upewnij się, że silnik został zapełniony olejem. typ dystrybucji osiowa dyskowa model chłonność [cm 3 /obr] ciśnienie obroty [obr/min] Max. moc [kw] BMM 8 ~ ~ ,4 BMP 50 ~ ~ BMR 50 ~ ~ BMS 80 ~ ~ BMT 100 ~ ~ BMV 315 ~ ~

37 Silniki wolnoobrotowe Model BMM Dane techniczne: Lekka kompaktowa konstrukcja, wysoki moment obrotowy. Możliwość połączenia równolegle lub szeregowo. Precyzja wykonania zapewnia wysoką efektywność oraz długą żywotność. Wałek: walcowy Ø16 Przyłącza: 3/8 BSP, 1/4 BSP Mocowanie: 3 otwory mocujące w czole Kołnierz mocujący B G0211 chłonność [cm 3 /obr.] max. obroty [cm 3 /obr.] Max. moment [Nm] Max. moc [kw] P1 P2 L L1 Typ przyłącza B480-BMM08MAE 8, , ,5 boczne B480-BMM08MAIE 8, , ,5 tylnie B480-BMM12MAE 12, , ,5 boczne B480-BMM12MAIE 12, , ,5 tylnie B480-BMM20MAE 19, , ,5 boczne B480-BMM20MAIE 19, , ,5 tylnie B480-BMM32MAE 31, , ,5 boczne B480-BMM32MAIE 31, , ,5 tylnie B480-BMM40MAE 39, , boczne B480-BMM40MAIE 39, , tylnie B480-BMM50MAE 50, , ,5 boczne B480-BMM50MAIE 50, , ,5 tylnie *Kołnierz mocujący jest sprzedawany osobno 37

38 Silniki wolnoobrotowe Model BMP Dane techniczne: Lekka kompaktowa konstrukcja, wysoki moment obrotowy. Możliwość połączenia równolegle lub szeregowo. Precyzja wykonania zapewnia wysoką efektywność oraz długą żywotność. Wałek: walcowy Ø25 Przyłącza: 1/2 BSP, 1/4 BSP Mocowanie: kołnierz owalny - 2 otwory mocujące - SAE A Chłonność [cm 3 /obr.] Max. obroty [obr/min] Max. moment [Nm] Max. moc [kw] P1 P2 L L1 B480-BMP0502AD 51, , B480-BMP0802AD 77, , ,5 10,5 B480-BMP1002AD 96, , B480-BMP1252AD 117, , B480-BMP1602AD 155, , B480-BMP2002AD 189, , B480-BMP2502AD 231, , B480-BMP3152AD 311, , C = M8 D = 1/2 T = 1/4 38

39 Silniki wolnoobrotowe Model BMR Dane techniczne: Lekka kompaktowa konstrukcja, wysoki moment obrotowy. Możliwość połączenia równolegle lub szeregowo. Precyzja wykonania zapewnia wysoką efektywność oraz długą żywotność. Wałek: walcowy Ø25 Przyłącza: 1/2 BSP, 1/4 BSP Mocowanie: kołnierz owalny - 2 otwory mocujące - SAE A Chłonność [cm 3 /obr.] Max. obroty [obr/min] Max. moment [Nm] Max. moc [kw] P1 P2 L L1 B480-BMR0502AD 51, , B480-BMR0802AD 80, , B480-BMR1002AD 100, , B480-BMR1252AD 124, , B480-BMR1602AD 157, , ,5 31,5 B480-BMR2002AD 199, , B480-BMR2502AD 252, , C = M8 D = 1/2 T = 1/4 39

40 Silniki wolnoobrotowe Model BMS Dane techniczne: Kompaktowa konstrukcja, wysoki moment obrotowy, duża chłonność. Wałek mocowany jest na łożysku igiełkowym, co pozwala na przenoszenie wysokich obciążeń wzdłużnych i poprzecznych. Możliwość połączenia równolegle lub szeregowo. Dystrybucja dyskowa zapewnia wysoką efektywność, sprawność, płynną pracę oraz długą żywotność. Wałek: walcowy Ø32 Przyłącza: 1/2 BSP, 1/4 BSP Mocowanie: kołnierz prostokątny - 4 otwory mocujące Chłonność [cm 3 /obr.] Max. obroty [obr/min] Max. moment [Nm] Max. moc [kw] P1 P2 L L1 B480-BMS080E4BD00 80, , ,4 16 B480-BMS100E4BD00 100, , ,4 20 B480-BMS125E4BD00 125, , ,4 25 B480-BMS160E4BD00 157, , ,9 31,5 B480-BMS200E4BD00 200, , ,4 40 B480-BMS250E4BD00 252, , ,4 50 B480-BMS315E4BD00 314, , ,4 62 C=M10 D=1/2 E=1/4 40

41 Silniki wolnoobrotowe Model BMT Dane techniczne: Kompaktowa konstrukcja, wysoki moment obrotowy, duża chłonność. Wałek mocowany jest na łożysku igiełkowym, co pozwala na przenoszenie wysokich obciążeń wzdłużnych i poprzecznych. Możliwość połączenia równolegle lub szeregowo. Dystrybucja dyskowa zapewnia wysoką efektywność, sprawność, płynną pracę oraz długą żywotność. Wałek: walcowy Ø40 Przyłącza: 3/4 BSP, 1/4 BSP Mocowanie: kołnierz prostokątny - 4 otwory mocujące Chłonność [cm 3 /obr.] Max. obroty [obr/min] Max. moment [Nm] Max. moc [kw] P1 P2 L B480-BMT2004MD00 201, , B480-BMT2504MD00 251, , B480-BMT3154MD00 326, , B480-BMT4004MD00 410, , B480-BMT5004MD00 523, , B480-BMT6304MD00 629, , B480-BMT8004MD00 801, , L1 C=M10 D=3/4 E=1,4 41

42 Silniki wolnoobrotowe Model BMV Dane techniczne: Kompaktowa konstrukcja, wysoki moment obrotowy, duża chłonność. Wałek mocowany jest na łożysku igiełkowym, co pozwala na przenoszenie wysokich obciążeń wzdłużnych i poprzecznych. Możliwość połączenia równolegle lub szeregowo. Dystrybucja dyskowa zapewnia wysoką efektywność, sprawność, płynną pracę oraz długą żywotność. Wałek: walcowy Ø50 Przyłącza: 3/4 BSP, 1/4 BSP Mocowanie: kołnierz prostokątny - 4 otwory mocujące Chłonność [cm 3 /obr] Max. obroty [obr/min] Max. moment [Nm] Max. moc [kw] P1 P2 L B480-BMV3154AD00 333, , B480-BMV4004AD00 419, , B480-BMV5004AD00 518, , B480-BMV6304AD00 666, , B480-BMV8004AD00 801, , L1 C=M12 D=1 E=1/4 42

43 Rozdzielacze Rozdzielacze monoblokowe - informacja ogólna Schemat rozdzielacza Q35 Schemat rozdzielaczy Q25, Q45, Q75, Q95 Typ Q35 Q25 Q45 Q75 Q95 Liczba sekcji Ciecz robocza: Hydrauliczny olej mineralny Zakres temperatury oleju: C Zalecana temperatura oleju: C Zakres lepkości: mm2/s Filtracja: 26/23 ISO DIS 4406 Maksymalne ciśnienia robocze (bar) 1-2 sekcyjne sekcyjne sekcyjne sekcyjne T - linia powrotna 25 Maksymalny przepływ (L/min)

44 Rozdzielacze Rozdzielacz monoblokowy Q35 Sterowanie: dźwignia Sekcja wejściowa: F7S moduł z zaworem przelewowym Regulacja bar (standardowo 160 bar) Sekcja wyjściowa: F7D = standard dla Q35 Suwak: 103 Ciśnienie na linii powrotnej: maksymalnie 25 bar Q liczba sekcji p P1 A-B T1 D /8 3/8 3/8 44

45 Rozdzielacze Rozdzielacze monoblokowe Q25 Sterowanie: dźwignia Sekcja wejściowa: F1S moduł z zaworem przelewowym oraz zwrotnym w P Regulacja bar (standardowo 160 bar) Sekcja wyjściowa: F3D = standard Suwak: 103 Ciśnienie na linii powrotnej: maksymalnie 25 bar Q liczba sekcji p D D D D D D D P1-P2 A-B T1 BSP] T2 3/8 3/8 1/2 3/8 45

46 Rozdzielacze Rozdzielacze monoblokowe Q45 Sterowanie: dźwignia Sekcja wejściowa: F1S moduł z zaworem przelewowym oraz zwrotnym w P Regulacja bar (standardowo 160 bar) Sekcja wyjściowa: F3D = standard Suwak: 103 Ciśnienie na linii powrotnej: maksymalnie 25 bar Q liczba sekcji P D D D D D D D P1-P2 A-B T1 T2 1/2 1/2 1/2 1/2 46

47 Rozdzielacze Rozdzielacze monoblokowe Q75 Sterowanie: dźwignia Sekcja wejściowa: F1S moduł z zaworem przelewowym oraz zwrotnym w P Regulacja bar (standardowo 160 bar) Sekcja wyjściowa: F3D = standard Suwak: 103 Ciśnienie na linii powrotnej: maksymalnie 25 bar Q liczba sekcji P D D D D D D P1-P2 A-B T1 T2 1/2 1/2 3/4 1/2 47

48 Rozdzielacze Rozdzielacze monoblokowe Q95 Sterowanie: dźwignia Sekcja wejściowa: F1S moduł z zaworem przelewowym oraz zwrotnym w P Regulacja bar (standardowo 160 bar) Sekcja wyjściowa: F3D = standard Suwak: 103 Ciśnienie na linii powrotnej: maksymalnie 25 bar Q liczba sekcji P D D D P1-P2 A-B T1 T2 3/4 3/4 3/4 3/4 48

49 Rozdzielacze Rozdzielacze monoblokowe sterowane linką Sterowanie: linka Sekcja wejściowa: F1S moduł z zaworem przelewowym oraz zwrotnym w P Regulacja bar (standardowo 160 bar) Sekcja wyjściowa: F3D Suwak: 103 Ciśnienie na linii powrotnej: maksymalnie 25 bar Q liczba sekcji P P1-P2 A-B T1 T2 D /8 3/8 1/2 3/8 D /2 1/2 1/2 1/2 D /2 1/2 3/4 1/2 D /4 3/4 3/4 3/4 Dźwignia do zdalnego sterowania linką Dźwignia do zdalnego sterowania jedną sekcją rozdzielacza przy pomocy linki. Komplet zawiera dźwignię, kołpak, korpus oraz zestaw montażowy do linki. Montaż: Dźwignia jest połączona z rozdzielaczem linką. Po stronie rozdzielacza trzeba przyłączyć zestaw montażowy D A8 do rozdzielaczy Q35, Q25, Q45 lub D A8 do rozdzielaczy Q75, Q95. Dźwignę można zamocować przy pomocy dwóch pionowych otworów w korpusie. Nazwa Pasuje do rozdzielacza D SL dźwignia do linki Q35, Q25, Q45 D SL dźwignia do linki Q75, Q95 49

50 Rozdzielacze joysticki Joystick służy do zdalnego sterowania dwoma sekcjami rozdzielacza przy pomocy linki. Blokada dźwigni w pozycji neutralnej. Dokładne połączenie linki przeciwnakrętką pozwala na precyzyjną kontrole pracy suwaka. Montaż: Linki można podłączyć bezpośrednio do joysticka. Po stronie rozdzielacza trzeba przyłączyć zestaw montażowy D A8 do rozdzielaczy Q35, Q25, Q45 lub D A8 do rozdzielaczy Q75, Q95. Joystick można zamocować przy pomocy dwóch poziomych otworów w podstawie. Nazwa D joystick bez przełącznika D joystick z przełącznikiem Linki Linka sterownicza jest dostarczana w różnych poniżej wymienionych długościach. Montaż: Linka może być połączona bezpośrednio do dźwigni sterującej typu SL lub joysticka. Do rozdzielacza trzeba dołączyć zestaw montażowy D A8 do rozdzielaczy Q35, Q25, Q45 lub D A8 do rozdzielaczy Q75, Q95. L D018-C1X D018-C1X D018-C1X D018-C1X D018-C1X D018-C1X D018-C1X D018-C1X D018-C1X D018-C1X

51 Rozdzielacze Tuleje ciśnieniowe Tuleja ciśnieniowa pozwala na dołączenie kolejnego rozdzielacza do układu hydraulicznego. Maksymalne ciśnienie na Lc/T1 z tuleją jest równe maksymalnemu ciśnieniu roboczemu danego typu rozdzielacza. Ciśnienie w T2 maksymalnie 25 bar. Wkręć tuleje do gniazda T1 natomiast T2 połącz bezpośrednio ze zbiornikiem. Rozdzielacz [typ] Wewnętrzny Zewnętrzny D018-F6D0806 Q25 1/2 3/8 D018-F6D0808 Q45 1/2 1/2 D018-F6D1208 Q75 3/4 1/2 D018-F6D1212 Q95 3/4 3/4 51

52 Rozdzielacze Schemat oznaczenia budowy rozdzielacza Q25 - f1s - 2x103 / A1 / M1 - F6D Typ Q25 - o max. przepływie do 40 L/min Q45 - o max. przepływie do 60 L/min Q75 - o max. przepływie do 80 L/min Q95 - o max. przepływie do 120 L/min F1S F2S Sekcja wejściowa Standard - z zaworem przelewowym oraz zwrotnym Z zaworem zwrotnym F3D F6D F16D Sekcja wyjściowa Standard Z tuleją ciśnieniową - carry over Z zamkniętą linią przejściową Pozycjonowanie F7S F8S Z zaworem przelewowym Bez zaworów Suwak 101 3/3 jednostronny w A 103 4/3 dwustronny 111 4/3 dwustronny, A i B do T w 0 M1 R1 R2 R3 R8 Trzy pozycje, wycentrowane sprężyną w 0 Trzy pozycje, wycentrowane sprężyną w 0, zatrzask w 1 Trzy pozycje, wycentrowane sprężyną w 0, zatrzask w 2 Trzy pozycje, zatrzask w 0, 1, 2 Dwie pozycje (1 i 2), wycentrowane sprężyną w 0. Pozycja 3 (czwarta pozycja) pływająca z zatrzaskiem /4 dwustronny z czwartą pozycją pływającą A1 Sterowanie Dźwignią A15 Dźwignią na dwie sekcje A8 Linką A1/D41 Elektryczne 12V lub 24V P1 Pneumatyczne 5-30 bar H1 Hydrauliczne ciśnienie sterujące bar H5 Hydrauliczne ciśnienie sterujące do 100 bar 52

53 Manometry i testery Manometry glicerynowe Ø63 mm Przyłącze: 1/4 BSP Zakres temperatury pracy: -20 C +60 C Dokładność pomiaru ciśnienia: ± 1,6% FS Obudowa: nierdzewna Podwójna skala: BAR / PSI Ciśnienie Przyłącze dolne tylne tylne z pierścieniem ,5 B711-SPG S B711-SPG R B711-SPG RF 0-2 B711-SPG SB B711-SPG RB B711-SPG RF 0-6 B711-SPG SB B711-SPG RB B711-SPG RF 0-10 B711-SPG SB B711-SPG RB B711-SPG RF 0-16 B711-SPG SB B711-SPG RB B711-SPG RF 0-25 B711-SPG SB B711-SPG RB B711-SPG RF 0-40 B711-SPG SB B711-SPG RB B711-SPG RF 0-60 B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF Manometry glicerynowe Ø100 mm Przyłącze: 1/2 BSP Zakres temperatury pracy: -20 C +60 C Dokładność pomiaru ciśnienia: ± 1,0% FS Obudowa: nierdzewna Podwójna skala: BAR / PSI Ciśnienie Przyłącze dolne tylne tylne z pierścieniem 0-25 B711-SPG SB B711-SPG RB B711-SPG RF 0-40 B711-SPG SB B711-SPG RB B711-SPG RF 0-60 B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF B711-SPG SB B711-SPG RB B711-SPG RF 53
