ŘEZAČKA DLAŽBY S LOŽISKY

Transkrypt

1 CZ ŘEZAČKA DLAŽBY S LOŽISKY XT mm (MZ624Y) XT mm (MT630Y) XT mm (MT636Y) Pro řezání keramických obkladů, dlažby, glazurované a tvrzené dlažby, mramoru. XT XT XT Délka řezu: 600mm 750mm 900mm Max. rozměr dlažby: 42x42cm 52x52cm 63x63cm Váha: 16kg 19kg 22kg Řezací kolečko: Ø22x6x4,7mm Síla řezu: 5-19mm

2 POUŽITÍ Profesionální řezačka dlažby pro vysoký výkon řezu, vhodná k řezání keramických materiálů, glazovaných obkladů a jiných materiálů náročných na řez. MONTÁŽ Vyjměte řezačku z obalu a zkontrolujte, zda žádná část není poškozena. Sestavte řezačku tak, aby nastavení vyhovovalo použití. ŘEZ PRAVOU RUKOU: a) Nastavte vodící tyč na pracovním stole na pravou stranu (obr.1) b) Povolte tyč pod nosnou podložkou dlaždice povolením dvou matic M6 za pomocí imbusu 10mm c) Umístěte tuto nosnou desku do přední části pracovního stolu a zajistěte šrouby do příslušných otvorů (obr.2) d) Utáhněte opět šrouby. e) Vložte podpěru dlaždice do příslušného otvoru. f) Zajistěte pomocí šroubu a pojistky podpěry (obr.3) g) Utáhněte pevně pomocí imusu 10mm ŘEZ LEVOU RUKOU: a) Nastavte vodící tyč na pracovním stole na levou stranu (obr.4) b) Povolte tyč pod nosnou podložkou dlaždice povolením dvou matic M6 za pomocí imbusu 10mm c) Odšroubujte nosnou tyč a přišroubujte na levé straně. (obr.5)

3 ŘEZÁNÍ a) Vložte dlaždici na pracovní desku řezačky a vyrovnejte dle pravítka. Naměřte řez pomocí bočních vodítek (obr.6) b) Prořízněte glazuru dlaždice zatlačením na vodící páku a vyvíjejte konstantní tlak po celé délka dlaždice. c) Přiložte lamačku na místo řezu (obr.7) d) Postupně zvyšujte tlak na dlaždici, dokud se nerozdělí. UPOZORNĚNÍ: pokud pracujte s tvrdými dlaždicemi, je vhodné přitlačit lamačku vícekrát na různých koncích, dokud se nezačne oddělovat. ÚDRŽBA a) Vodící tyč udržujte vždy čistou, ale nemažte ji. b) Řezací kolečko utahujte pomocí přiloženého 3mm klíče, tak aby se odstranila boční vůle, ale nebyl blokován řez (obr.8) c) Odstraňte veškerý vertikální pohyb vodící páky utažením šroubů (obr.9) přiloženým klíčem imbus 2,5mm d) Odstraňte veškerý postranní pohyb vodící páky utažením šroubů (obr.10) přiloženým klíčem imbus 2mm e) V případě potřeby namažte vertikální sedlo a držák lámacích pacek (obr.11)

4 ŘEŠENÍ PROBLÉMŮ: PROBLÉM PŘÍČINA ŘEŠENÍ Vodící tyč klouže těžce Tyč je zanešená nečistotou Očistěte tyč a zkontrolujte nastavení Vodící tyč je opotřebovaná Je třeba ji vyměnit Ložiska jsou opotřebovaná Je třeba je vyměnit Vodící tyč má velkou vůli Zkontrolujte nastavení Vodící tyč klouže nerovnoměrně Ložiska jsou poškozena Je třeba je vyměnit Řezací kolečko neřeže správně Kolečko je opotřebované Je třeba jej vyměnit Seřizovací šroub na kolečku je Utáhněte kolečko povolený Lamačka je opotřebovaná a překáží řezu Je třeba ji vyměnit SERVIS A ODPOVĚDNOST ZA VADY Dne vstoupit v platnost zákon c. 89/2012 Sb. Firma XT line s.r.o. V souladu s tímto zákonem poskytuje na Vámi zakoupeno výrobek Odpovědnost za vady po dobu 24 měsíců (u právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačního oddělení (viz níže) a uznané bezplatně opraví servis firmy XT line sro Místem pro uplatnění reklamace je prodejce, u kterého bylo zboží zakoupeno. Reklamace, včetně odstranění vady, musí být vyřízen bez zbytečného odkladu, nejpozději do 30 dnů ode dne uplatnění reklamace, Pokud se prodávající s kupujícím nedohodnou na delší lhůty. Kupující Může uplatnit reklamaci osobně nebe zasláním zboží k reklamaci přepravní službou na vlastní náklady, v bezpečné balení. Zásilka musí obsahovat reklamovaný výrobek, prodejní dokumenty, podrobný popis závady a kontaktní údaje (zpáteční adresa, telefon). Vady, které lze odstranit, budou opravený v zákonné lhůtě 30 dnů (dobu lze po Vzájemné dohodě prodloužuje). Po projevení skryté vady materiálu do 6 měsíců od data prodeje, která nelze odstranit, bude výrobek vyměněn za nový (vady, které existovaly při převzetí zboží, nikoli vzniklé nesprávným používáním nebo opotřebením). Na neodstranitelné vady a vady, které si je kupující schopen opravit sám lze po Vzájemné dohodě uplatnit přiměřenou slevu z kupní ceny. Nárok na reklamaci zaniká, jestliže: - výrobek nebyl používán a udržován podle návodu k obsluze - výrobek byl používán v jiných podmínkách nebo k jiným účelům, než ke kterému je určen nebe používáním nevhodných nebe nekvalitních maziv apod. - Škody vzniklé působenými vnějších mechanických, teplotních či chemických vlivů - vady byli způsobených nevhodným skladováním či manipulaci s výrobkem - výrobek byl použit nad rámec přípustného zatížení. ZÁRUKA SE nevztahuje na příslušenství!

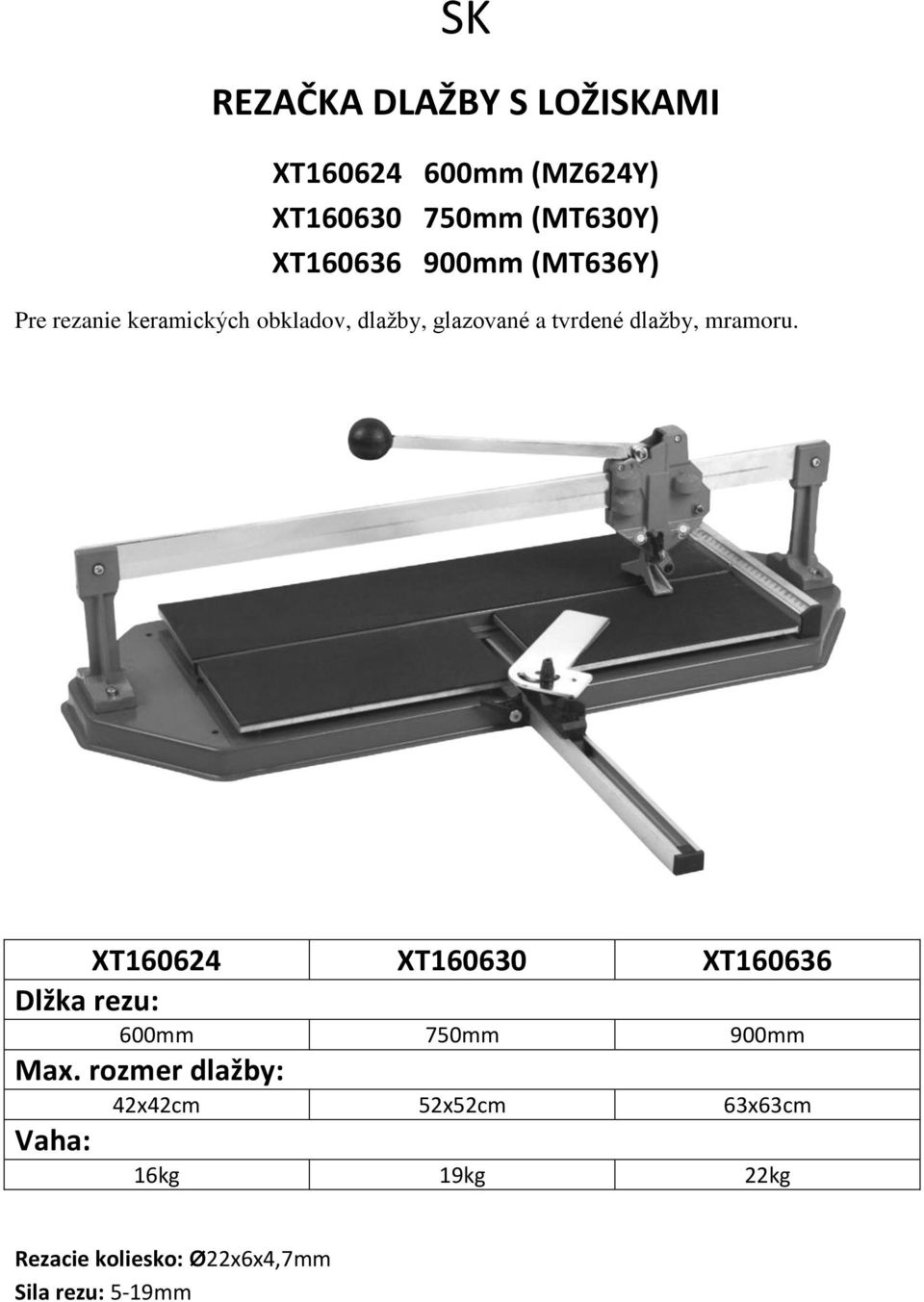

5 SK REZAČKA DLAŽBY S LOŽISKAMI XT mm (MZ624Y) XT mm (MT630Y) XT mm (MT636Y) Pre rezanie keramických obkladov, dlažby, glazované a tvrdené dlažby, mramoru. XT XT XT Dlžka rezu: 600mm 750mm 900mm Max. rozmer dlažby: 42x42cm 52x52cm 63x63cm Vaha: 16kg 19kg 22kg Rezacie koliesko: Ø22x6x4,7mm Sila rezu: 5-19mm

6 POUŽITIE Profesionálna rezačka dlažby pre vysoký výkon rezu, vhodná na rezanie keramických materiálov, glazovaných obkladov a iných materiálov náročných na rez. MONTÁŽ Vyberte rezačku z obalu a skontrolujte, či žiadna časť nie je poškodená. Zostavte rezačku tak, aby nastavenie vyhovovalo použitie. REZ PRAVÚ RUKOU: a) Nastavte vodiacu tyč na pracovnom stole na pravú stranu (obr.1) b) Povoľte tyč pod nosnou podložkou dlaždice povolením dvoch matíc M6 za pomocou imbusu 10mm c) Umiestnite túto nosnú dosku do prednej časti pracovného stola a zaistite skrutky do príslušných otvorov (obr.2) d) Utiahnite opäť skrutky. e) Vložte podperu dlaždice do príslušného otvoru. f) Zaistite pomocou skrutky a poistky podpery (obr.3) g) Utiahnite pevne pomocou Imus 10mm REZ ľavou rukou: a) Nastavte vodiacu tyč na pracovnom stole na ľavú stranu (obr.4) b) Povoľte tyč pod nosnou podložkou dlaždice povolením dvoch matíc M6 za pomocou imbusu 10mm c) Odskrutkujte nosnú tyč a priskrutkujte na ľavej strane. (obr.5)

7 REZANIE a) Vložte dlaždicu na pracovnú dosku rezačky a vyrovnajte podľa pravítka. Namerajte rez pomocou bočných vodidiel (obr.6) b) Prerežte glazúru dlaždice zatlačením na vodiace páku a vyvíjajte konštantný tlak po celej dĺžka dlaždice. c) Priložte lámačku na miesto rezu (obr.7) d) Postupne zvyšujte tlak na dlaždicu, kým sa nerozdelí. UPOZORNENIE: ak pracujte s tvrdými dlaždicami, je vhodné pritlačiť lámačku viackrát na rôznych koncoch, kým sa nezačne oddeľovať. ÚDRŽBA a) Vodiaca tyč udržujte vždy čistú, ale nemažte ju. b) Rezacie koliesko uïahujte pomocou priloženého 3mm kľúče, tak aby sa odstránila bočnej vôle, ale nebol blokovaný rez (obr.8) c) Odstráňte všetok vertikálny pohyb vodiacej páky utiahnutím skrutiek (obr.9) priloženým kľúčom imbus 2,5mm d) Odstráňte všetok postranné pohyb vodiacej páky utiahnutím skrutiek (obr.10) priloženým kľúčom imbus 2mm e) V prípade potreby namažte vertikálny sedlo a držiak lámacích labiek (obr.11)

8 REŠENIE PROBLÉMOV: PROBLÉM PRÍČINA REŠENIE Vodiaca tyč kĺže ťažko Tyč je zanesený nečistotou Očistite tyč a skontrolujte nastavenia Vodiaca tyč je opotrebovaná Je potrebné ju vymeniť Ložiská sú opotrebovaná Treba ich vymeniť Vodiaca tyč má veľkú vôľu Skontrolujte nastavenie Vodiaca tyč kĺže nerovnomerne Ložiská sú poškodené Treba ich vymeniť Rezacie koliesko nereže Koliesko je opotrebované Je treba ho vymeniť správne Nastavovaciu skrutku na Utiahnite koliesko koliesku je povolený Lamačka je opotrebovaná a prekáža rezu Je potrebné ju vymeniť

9 PL Urządzenie do cięcia glazury z łożyskami XT mm (MZ624Y) XT mm (MT630Y) XT mm (MT636Y) PRZEZNACZENIE : CERAMIKA, PŁYTKI ŚCIENNE, GRES, KLINKER, TERAKOTA, MARMUR XT XT XT Długość cięcia: 600mm 750mm 900mm Maksymalny rozmiar płytki: 42x42cm 52x52cm 63x63cm Waga: 16kg 19kg 22kg rozmiar noża : Ø22X6X4.7mm Grubość płytki: 5-19 mm

10 1. Zastosowanie UWAGA! Wszystkie nasze narzędzia przechodzą serię testów i są dokładnie sprawdzane przed opuszczeniem naszej fabryki. Zastrzegamy sobie prawo do zmian w modelu jeśli uznamy je za niezbędne. Wszelkie zmiany, konserwacja i obsługa powinny być dokonywane zgodnie z instrukcjią obsługi. Profesjonalne urządzenie do cięcia glazury jest narzędziem, które jest zaawansowane technologicznie i oferuje wysoką wydajność. Nadaje się do cięcia materiałów ceramicznych. 2. Ostrzeżenie Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprawidłowego używania urządzenia do cięcia glazury lub do cięcia materiałów innych niż wskazane w danych technicznych w pozycji "PRZEZNACZENIE" 3. Montaż Wyjmij urządzenie z opakowania i sprawdź czy jest sprawne i nie posiada śladów uszkodzenia oraz użytkowania. Złożyć urządzenie do cięcia glazury, dostosowując je do własnych preferencji : obsługa praworęczna a) Ustaw drążek głowicy tnącej jak na zdjęciu nr 1. Zabezpiecz urządzenie i głowicę tnącą za pomocą dostarczanych śrub./patrz zdjęcie nr 1/ b) Usuń prowadnicę (schemat, Pos. 10- Art ) poprzez odkręcenie dwóch nakrętek M6 za pomocą klucza imbusowego 10 mm. c) Ustaw prowadnicę wkładając śruby w odpowiednie otwory blatu roboczego (zdjęcie 2) d) Następnie dokręcić nakrętki za pomocą klucza imbusowego 10 mm i ustaw skalę stałą (zdjęcie nr 2); SPRAWDŹ, CZY NÓŻ TNĄCY OSIĄGA POZYCJĘ 0 CM OD STRONY SKALI 90 e) Zamocuj skalę dodatkową z odpowiedniej strony na obudowie. f) Usuń nakrętkę M6 blokującą za pomocą klucza imbusowego 10 mm. g) Zamocuj skalę do odpowiedniego gniazda blacie roboczym. h) Przesuń wskaźnik skali do pozycji wskazanej na zdjęciu nr 3. i) Dokręć śrubę mocującą dźwignię blokady wskaźnika UWAGA! WSKAŹNIK JEST BLOKOWANY POPRZEZ OBRÓT DŹWIGNI W LEWO obsługa leworęczna a) Ustaw drążek głowicy tnącej jak na zdjęciu nr 4.

11 Zabezpiecz urządzenie i głowicę tnącą za pomocą dostarczanych śrub./patrz zdjęcie nr 4/ b) Postępuj zgodnie z instrukcją od punktu (b) do punktu (i) dla obsługi praworęcznej. c) Usunąć śruby blokujące blat roboczy d) Obrócić urządzeneii dokręcić śruby mocujące podstawę prowadnicy 4.Cięcie UWAGA Oznacz na płytce linię cięcia. a) Połóż płytkę na blacie roboczym. Przy pomocy uchwytów pomocniczych ustaw płytkę tak aby ruch głowicy i noża pokrywał cię z wyznaczoną linią na płytce. b) b) Popychaj dźwignię do przodu wywierając na nią stały nacisk podczas całego czasu cięcia/zdjęcie nr 6/. c) Po dokonaniu cięcia unieść dzwignię aż stopa łamiąca opadnie /zdjęcie nr 7/. d) Następnie z wyczuciem docisnąć dzwignię do momentu pęknięcia płytki zgodnie z wykonanym cieciem /zdjęcie nr 7/. UWAGA PODCZAS PRACY Z TWARDYMI PŁYTKAMI, ZALECA SIĘ DOCISKAĆ STOPĘ ŁAMIĄCĄ NA JEDNYM KOŃCU DO CZASU AŻ PŁYTKA ZACZNIE PĘKAĆ A NASTĘPNIE DOKOŃCZYĆ ŁAMANIE NA DRUGIM KOŃCU CIĘCIA 5. Konserwacja UWAGA a) Usuń wszelkie pozostałości z prowadnicy oraz głowicy tnącej a następnie ja naoliw. b) ustaw kółko tnące dokręcając śrubę przy pomocy klucza dostarczonego w zestawie, aby usunąć luzy boczne bez blokowania kółka /zdjęcie nr 8/. c) Usuń luzy pionowe głowicy tnącej poprzez dokręcenie śruby /zdjęcie nr 9/. d) Usuń luzy boczne głowicy tnącej poprzez dokręcenie śrub /zdjęcie nr 10/. CZĘSTA REGULACJA LUZÓW PORAWIA JAKOŚĆ CIĘCIA I ZAPOBIEGA USZKODZENIU PŁYTKI POPRZEZ NIEKONTROLOANE RUCHY GŁOWICY e) W razie potrzeby nasmarować łoże głowicy /zdjęcie nr 11/.

12 6. Złomowanie Złomowania należy dokonać zgodnie z obowiązującymi przepisami prawnymi. 7. Rozwiązywanie problemów NAPRAWY DOZWOLONE SĄ JEDYNIE PRZEZ WYSPECJALIZOWANY I PRZESZKOLONY PERSONEL. Napraw dokonuje przeszkolony personel z użyciem oryginalnych części zamiennych. Odstępstwo od tej reguły jest pogwałceniem zasad gwarancji i może być przyczyną złego działania urządzenia lub wypadku. PROBLEM Możliwe przyczyny Rozwiązanie Ciężki lub niemożliwy ruch głowicy t Głowica przesuwa się nierównomiernie Kółko tnące tnie nierówno Zabrudzenie resztkami materiału z cietych płytek Zużycie eksploatacyjne głowicy Zyżyte łozyska głowicy Zużycie eksploatacyjne głowicy Łożyska głowicy tnącej są uszkodz Uchwyt na stope tnącej jest wyrobiony Kółko tnące jest zużyte Śruba mocująca kółko jest luźna Wyczyść głowicę z resztek materiału i sprawdź czy jest odpowiednio ustawiona Skontaktuj się z serwisem w celu wymiany głowicy Skontaktuj się z serwisem w celu wymiany łożysk głowicy Skontroluj luzy głowicy i je zniweluj śrubami wg instrukcji Skontaktuj się z serwisem w celu wymiany łożysk głowicy Skontaktuj się z serwisem w celu wymiany stopy tnącej Wymień kółko tnące Sprawdź luz na śrubie mocującej
