Badania wybranych w³aœciwoœci mechanicznych wyrobów z poliamidów i innych tworzyw konstrukcyjnych (uzupe³nienie)

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Badania wybranych w³aœciwoœci mechanicznych wyrobów z poliamidów i innych tworzyw konstrukcyjnych (uzupe³nienie)"

Transkrypt

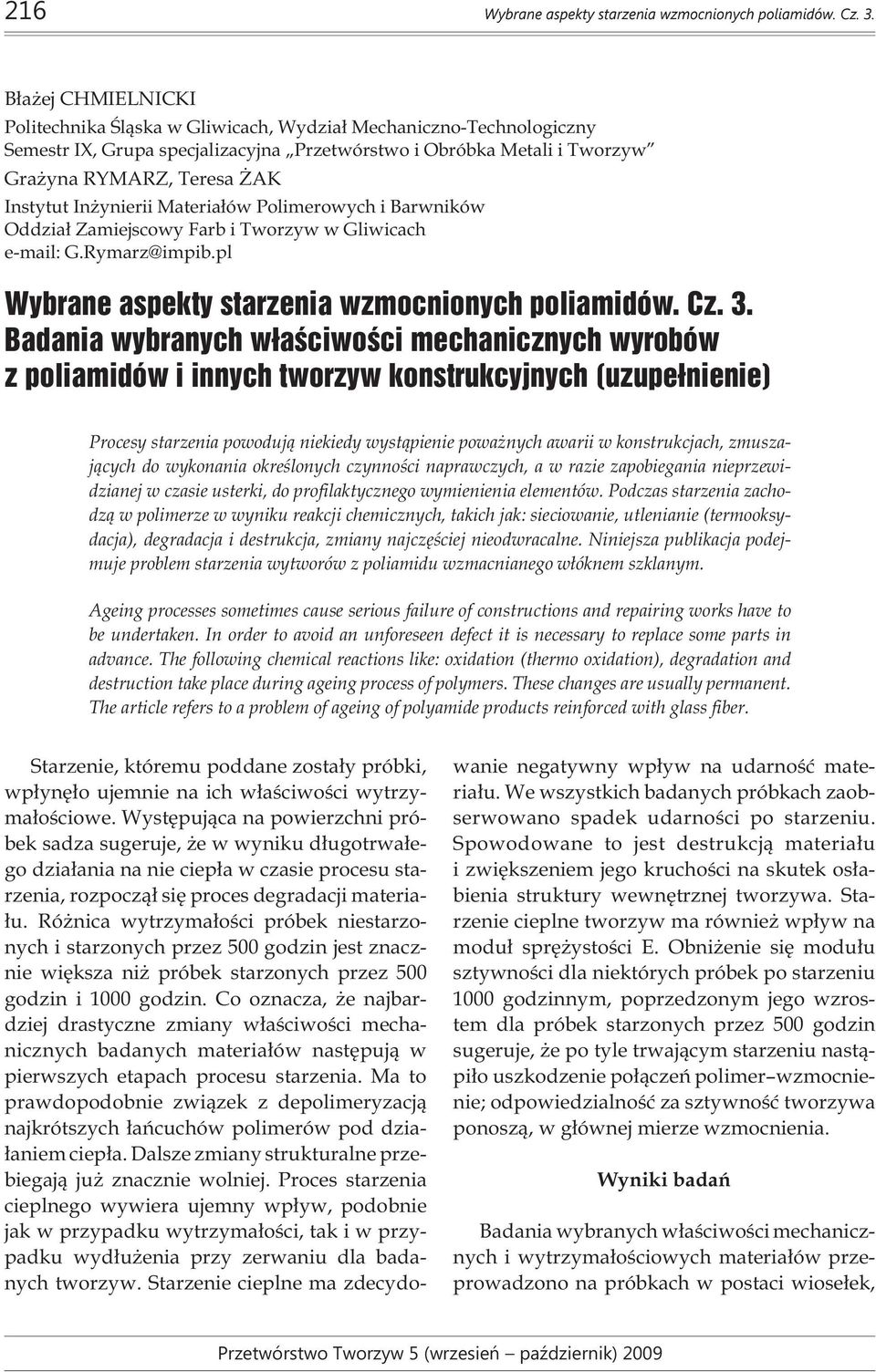

1 216 Wybrane aspekty starzenia wzmocnionych poliamidów. Cz. 3. B³a ej CHMIELNICKI Politechnika Œl¹ska w Gliwicach, Wydzia³ Mechaniczno-Technologiczny Semestr IX, Grupa specjalizacyjna Przetwórstwo i Obróbka Metali i Tworzyw Gra yna RYMARZ, Teresa AK Instytut In ynierii Materia³ów Polimerowych i Barwników Oddzia³ Zamiejscowy Farb i Tworzyw w Gliwicach Wybrane aspekty starzenia wzmocnionych poliamidów. Cz. 3. Badania wybranych w³aœciwoœci mechanicznych wyrobów z poliamidów i innych tworzyw konstrukcyjnych (uzupe³nienie) Procesy starzenia powoduj¹ niekiedy wyst¹pienie powa nych awarii w konstrukcjach, zmuszaj¹cych do wykonania okreœlonych czynnoœci naprawczych, a w razie zapobiegania nieprzewidzianej w czasie usterki, do profilaktycznego wymienienia elementów. Podczas starzenia zachodz¹ w polimerze w wyniku reakcji chemicznych, takich jak: sieciowanie, utlenianie (termooksydacja), degradacja i destrukcja, zmiany najczêœciej nieodwracalne. Niniejsza publikacja podejmuje problem starzenia wytworów z poliamidu wzmacnianego w³óknem szklanym. Ageing processes sometimes cause serious failure of constructions and repairing works have to be undertaken. In order to avoid an unforeseen defect it is necessary to replace some parts in advance. The following chemical reactions like: oxidation (thermo oxidation), degradation and destruction take place during ageing process of polymers. These changes are usually permanent. The article refers to a problem of ageing of polyamide products reinforced with glass fiber. Starzenie, któremu poddane zosta³y próbki, wp³ynê³o ujemnie na ich w³aœciwoœci wytrzyma³oœciowe. Wystêpuj¹ca na powierzchni próbek sadza sugeruje, e w wyniku d³ugotrwa³ego dzia³ania na nie ciep³a w czasie procesu starzenia, rozpocz¹³ siê proces degradacji materia- ³u. Ró nica wytrzyma³oœci próbek niestarzonych i starzonych przez 500 godzin jest znacznie wiêksza ni próbek starzonych przez 500 godzin i 1000 godzin. Co oznacza, e najbardziej drastyczne zmiany w³aœciwoœci mechanicznych badanych materia³ów nastêpuj¹ w pierwszych etapach procesu starzenia. Ma to prawdopodobnie zwi¹zek z depolimeryzacj¹ najkrótszych ³añcuchów polimerów pod dzia- ³aniem ciep³a. Dalsze zmiany strukturalne przebiegaj¹ ju znacznie wolniej. Proces starzenia cieplnego wywiera ujemny wp³yw, podobnie jak w przypadku wytrzyma³oœci, tak i w przypadku wyd³u enia przy zerwaniu dla badanych tworzyw. Starzenie cieplne ma zdecydowanie negatywny wp³yw na materia³u. We wszystkich badanych próbkach zaobserwowano spadek udarnoœci po starzeniu. Spowodowane to jest destrukcj¹ materia³u i zwiêkszeniem jego kruchoœci na skutek os³abienia struktury wewnêtrznej tworzywa. Starzenie cieplne tworzyw ma równie wp³yw na modu³ sprê ystoœci E. Obni enie siê modu³u sztywnoœci dla niektórych próbek po starzeniu 1000 godzinnym, poprzedzonym jego wzrostem dla próbek starzonych przez 500 godzin sugeruje, e po tyle trwaj¹cym starzeniu nast¹pi³o uszkodzenie po³¹czeñ polimer wzmocnienie; odpowiedzialnoœæ za sztywnoœæ tworzywa ponosz¹, w g³ównej mierze wzmocnienia. Wyniki badañ Badania wybranych w³aœciwoœci mechanicznych i wytrzyma³oœciowych materia³ów przeprowadzono na próbkach w postaci wiose³ek,

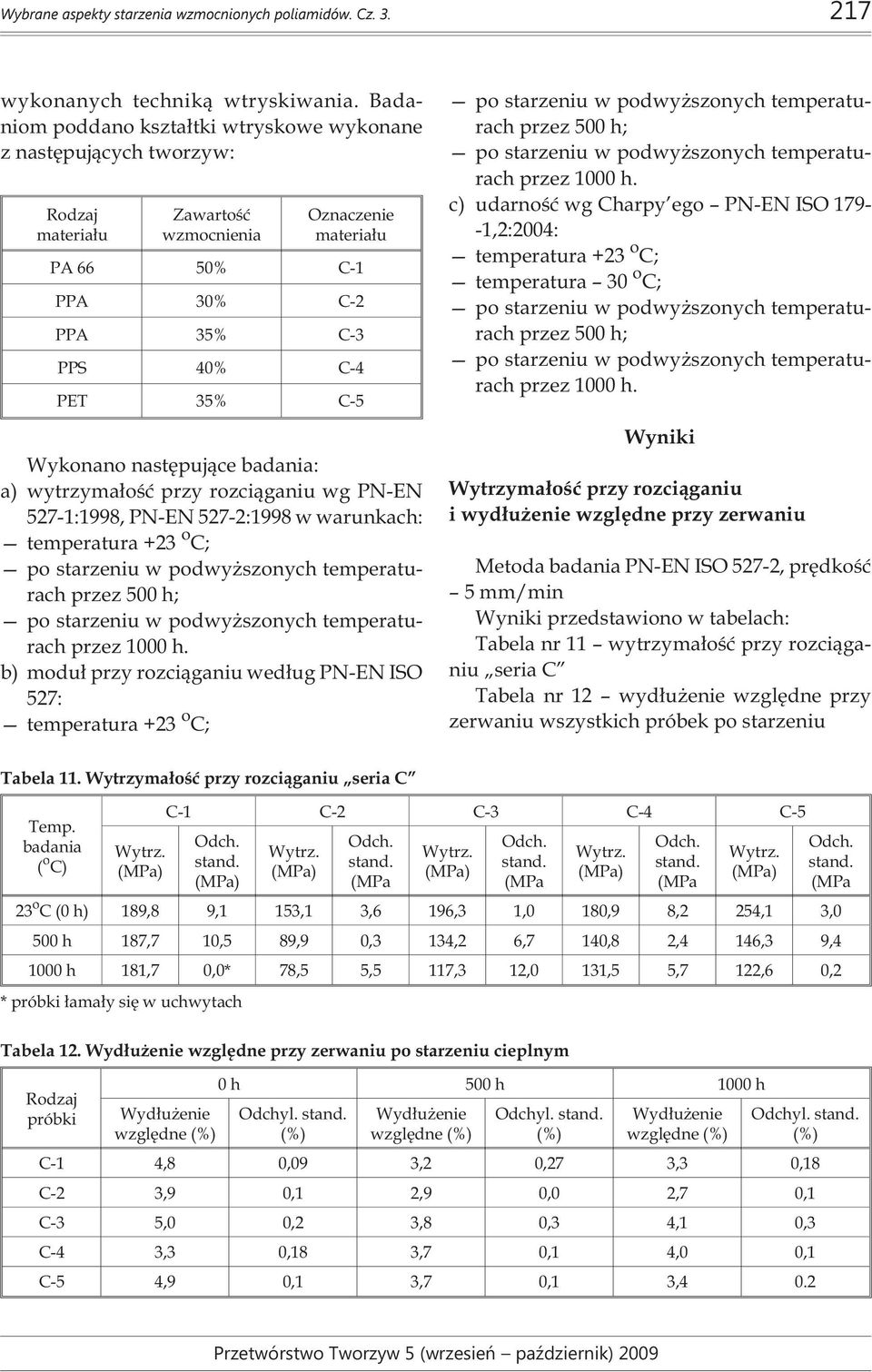

2 Wybrane aspekty starzenia wzmocnionych poliamidów. Cz wykonanych technik¹ wtryskiwania. Badaniom poddano kszta³tki wtryskowe wykonane z nastêpuj¹cych tworzyw: Rodzaj materia³u Zawartoœæ wzmocnienia Oznaczenie materia³u PA 66 50% C-1 PPA 30% C-2 PPA 35% C-3 PPS 40% C-4 PET 35% C-5 Wykonano nastêpuj¹ce badania: a) wytrzyma³oœæ przy rozci¹ganiu wg PN-EN 527-1:1998, PN-EN 527-2:1998 w warunkach: b) modu³ przy rozci¹ganiu wed³ug PN-EN ISO 527: c) wg Charpy ego PN-EN ISO ,2:2004: temperatura 30 o C; Wyniki Wytrzyma³oœæ przy rozci¹ganiu i wyd³u enie wzglêdne przy zerwaniu Metoda badania PN-EN ISO 527-2, prêdkoœæ 5 mm/min Wyniki przedstawiono w tabelach: Tabela nr 11 wytrzyma³oœæ przy rozci¹ganiu seria C Tabela nr 12 wyd³u enie wzglêdne przy zerwaniu wszystkich próbek po starzeniu Tabela 11. Wytrzyma³oœæ przy rozci¹ganiu seria C Temp. badania ( o C) C-1 C-2 C-3 C-4 C-5 23 o C (0 h) 189,8 9,1 153,1 3,6 196,3 1,0 180,9 8,2 254,1 3,0 500 h 187,7 10,5 89,9 0,3 134,2 6,7 140,8 2,4 146,3 9, h 181,7 0,0* 78,5 5,5 117,3 12,0 131,5 5,7 122,6 0,2 * próbki ³ama³y siê w uchwytach Tabela 12. wzglêdne przy zerwaniu po starzeniu cieplnym Rodzaj próbki wzglêdne 0 h 500 h 1000 h Odchyl. wzglêdne Odchyl. wzglêdne Odchyl. C-1 4,8 0,09 3,2 0,27 3,3 0,18 C-2 3,9 0,1 2,9 0,0 2,7 0,1 C-3 5,0 0,2 3,8 0,3 4,1 0,3 C-4 3,3 0,18 3,7 0,1 4,0 0,1 C-5 4,9 0,1 3,7 0,1 3,4 0.2

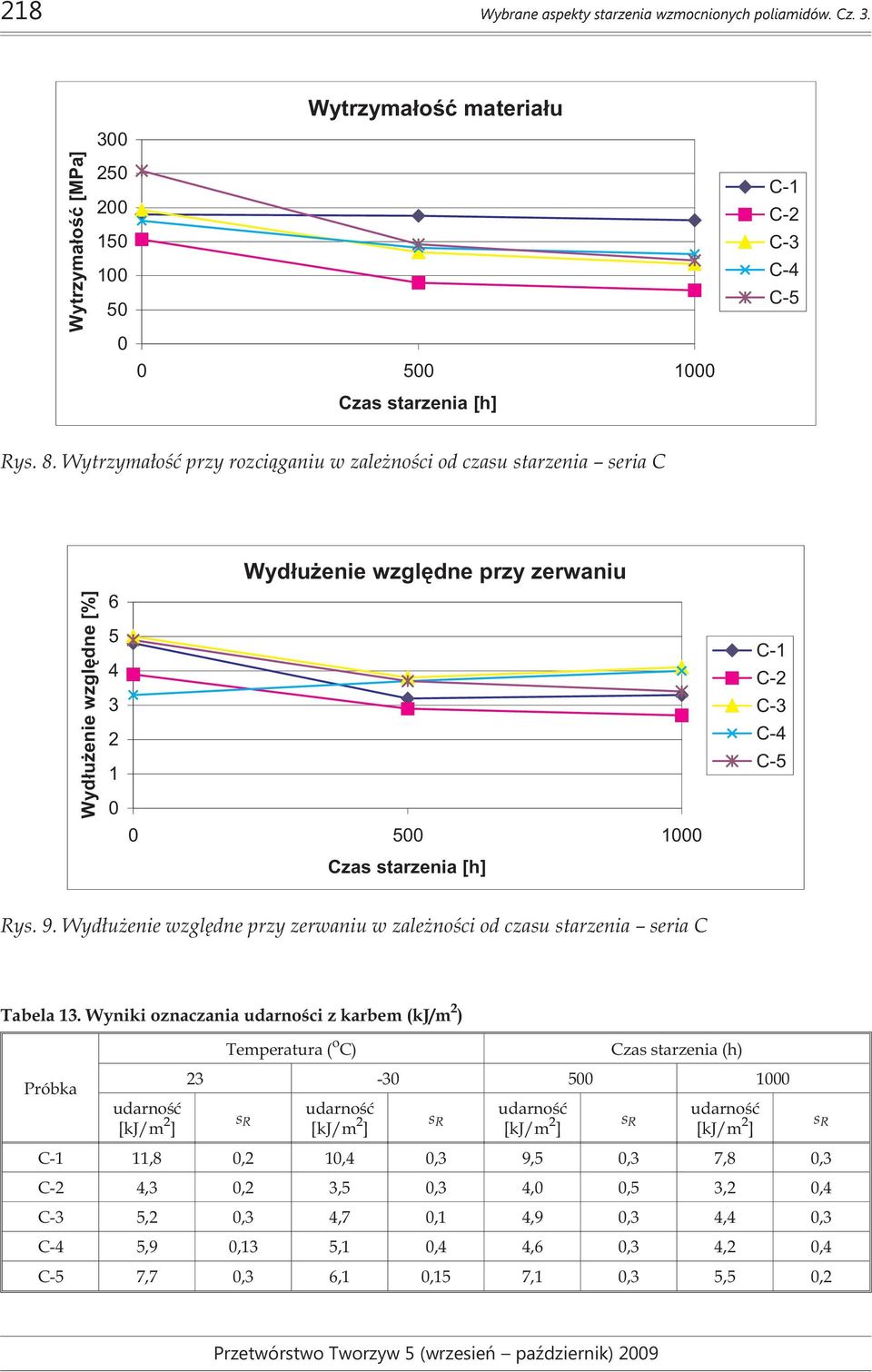

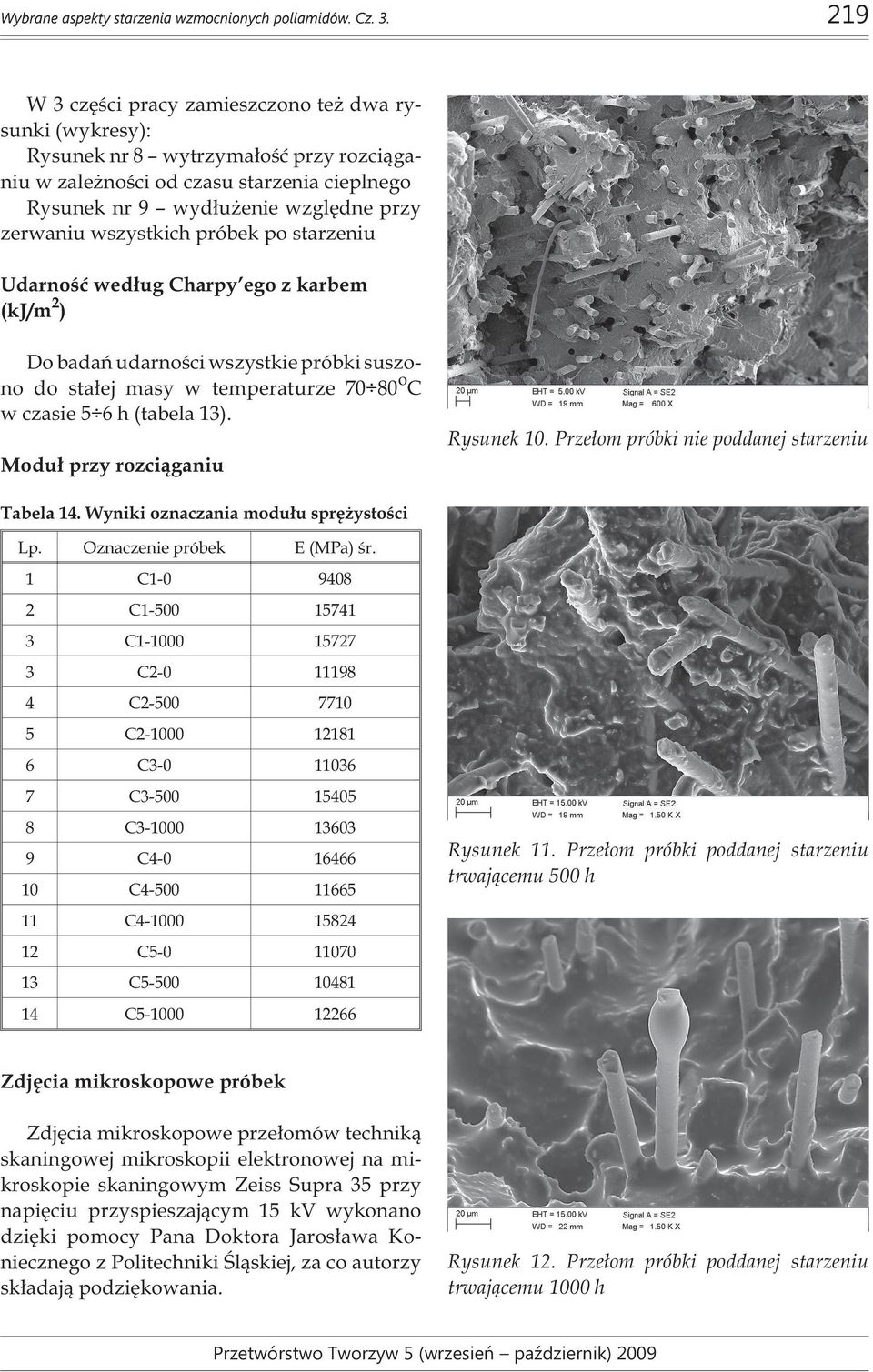

3 218 Wybrane aspekty starzenia wzmocnionych poliamidów. Cz. 3. Wytrzyma³oœæ [MPa] Wytrzyma³oœæ materia³u Czas starzenia [h] C-1 C-2 C-3 C-4 C-5 Rys. 8. Wytrzyma³oœæ przy rozci¹ganiu w zale noœci od czasu starzenia seria C wzglêdne [%] wzglêdne przy zerwaniu Czas starzenia [h] C-1 C-2 C-3 C-4 C-5 Rys. 9. wzglêdne przy zerwaniu w zale noœci od czasu starzenia seria C Tabela 13. Wyniki oznaczania udarnoœci z karbem (kj/m ) Próbka Temperatura ( o C) Czas starzenia (h) C-1 11,8 0,2 10,4 0,3 9,5 0,3 7,8 0,3 C-2 4,3 0,2 3,5 0,3 4,0 0,5 3,2 0,4 C-3 5,2 0,3 4,7 0,1 4,9 0,3 4,4 0,3 C-4 5,9 0,13 5,1 0,4 4,6 0,3 4,2 0,4 C-5 7,7 0,3 6,1 0,15 7,1 0,3 5,5 0,2

4 Wybrane aspekty starzenia wzmocnionych poliamidów. Cz W 3 czêœci pracy zamieszczono te dwa rysunki (wykresy): Rysunek nr 8 wytrzyma³oœæ przy rozci¹ganiu w zale noœci od czasu starzenia cieplnego Rysunek nr 9 wyd³u enie wzglêdne przy zerwaniu wszystkich próbek po starzeniu Udarnoœæ wed³ug Charpy ego z karbem (kj/m ) Do badañ udarnoœci wszystkie próbki suszono do sta³ej masy w temperaturze o C w czasie 5 6 h (tabela 13). Modu³ przy rozci¹ganiu Rysunek 10. Prze³om próbki nie poddanej starzeniu Tabela 14. Wyniki oznaczania modu³u sprê ystoœci Lp. Oznaczenie próbek E œr. 1 C C C C C C C C C C C C C C C Rysunek 11. Prze³om próbki poddanej starzeniu trwaj¹cemu 500 h Zdjêcia mikroskopowe próbek Zdjêcia mikroskopowe prze³omów technik¹ skaningowej mikroskopii elektronowej na mikroskopie skaningowym Zeiss Supra 35 przy napiêciu przyspieszaj¹cym 15 kv wykonano dziêki pomocy Pana Doktora Jaros³awa Koniecznego z Politechniki Œl¹skiej, za co autorzy sk³adaj¹ podziêkowania. Rysunek 12. Prze³om próbki poddanej starzeniu trwaj¹cemu 1000 h

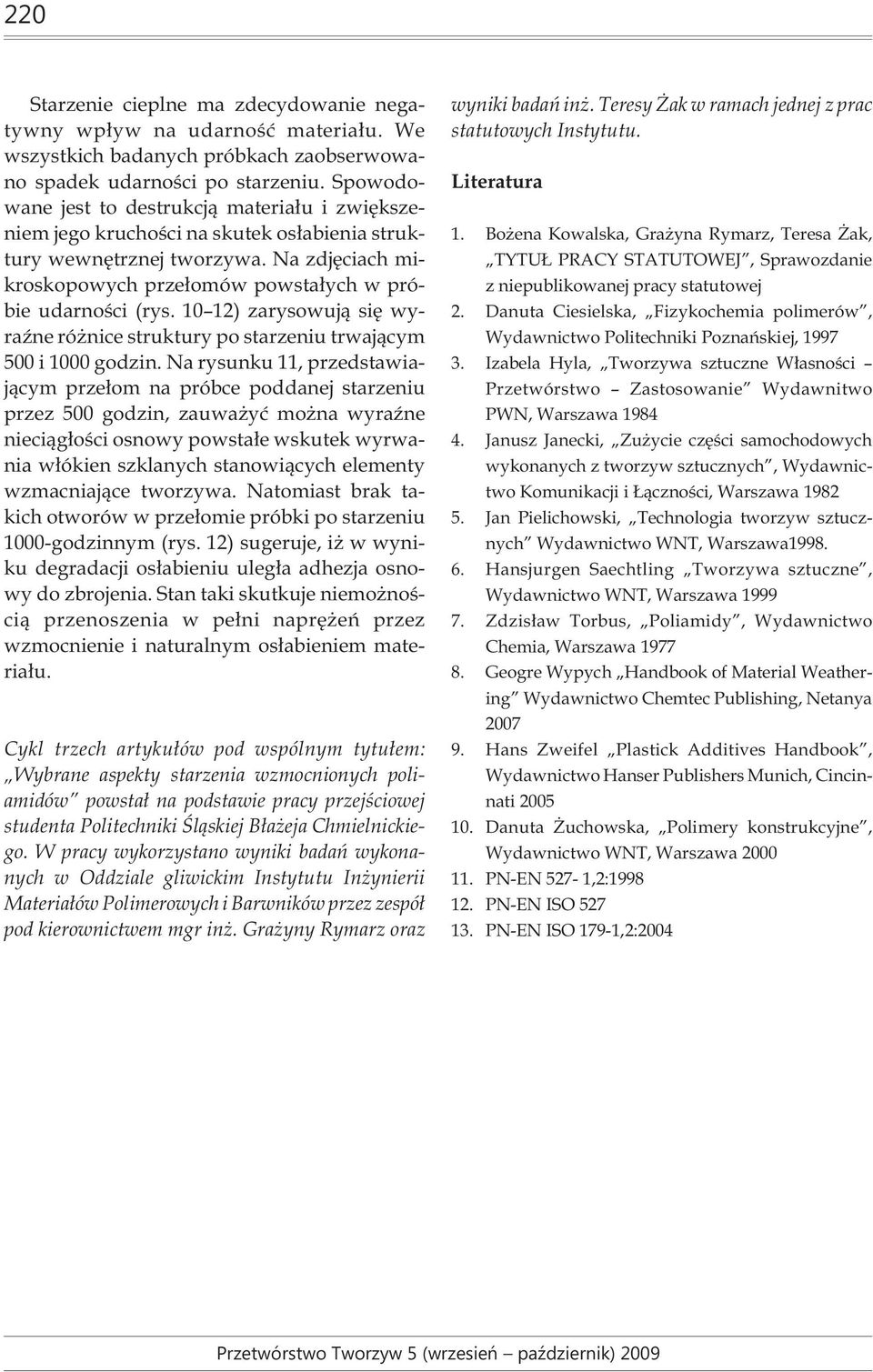

5 220 Starzenie cieplne ma zdecydowanie negatywny wp³yw na materia³u. We wszystkich badanych próbkach zaobserwowano spadek udarnoœci po starzeniu. Spowodowane jest to destrukcj¹ materia³u i zwiêkszeniem jego kruchoœci na skutek os³abienia struktury wewnêtrznej tworzywa. Na zdjêciach mikroskopowych prze³omów powsta³ych w próbie udarnoœci (rys ) zarysowuj¹ siê wyraÿne ró nice struktury po starzeniu trwaj¹cym 500 i 1000 godzin. Na rysunku 11, przedstawiaj¹cym prze³om na próbce poddanej starzeniu przez 500 godzin, zauwa yæ mo na wyraÿne nieci¹g³oœci osnowy powsta³e wskutek wyrwania w³ókien szklanych stanowi¹cych elementy wzmacniaj¹ce tworzywa. Natomiast brak takich otworów w prze³omie próbki po starzeniu 1000-godzinnym (rys. 12) sugeruje, i w wyniku degradacji os³abieniu uleg³a adhezja osnowy do zbrojenia. Stan taki skutkuje niemo noœci¹ przenoszenia w pe³ni naprê eñ przez wzmocnienie i naturalnym os³abieniem materia³u. Cykl trzech artyku³ów pod wspólnym tytu³em: Wybrane aspekty starzenia wzmocnionych poliamidów powsta³ na podstawie pracy przejœciowej studenta Politechniki Œl¹skiej B³a eja Chmielnickiego. W pracy wykorzystano wyniki badañ wykonanych w Oddziale gliwickim Instytutu In ynierii Materia³ów Polimerowych i Barwników przez zespó³ pod kierownictwem mgr in. Gra yny Rymarz oraz wyniki badañ in. Teresy ak w ramach jednej z prac statutowych Instytutu. Literatura 1. Bo ena Kowalska, Gra yna Rymarz, Teresa ak, TYTU PRACY STATUTOWEJ, Sprawozdanie z niepublikowanej pracy statutowej 2. Danuta Ciesielska, Fizykochemia polimerów, Wydawnictwo Politechniki Poznañskiej, Izabela Hyla, Tworzywa sztuczne W³asnoœci Przetwórstwo Zastosowanie Wydawnitwo PWN, Warszawa Janusz Janecki, Zu ycie czêœci samochodowych wykonanych z tworzyw sztucznych, Wydawnictwo Komunikacji i ¹cznoœci, Warszawa Jan Pielichowski, Technologia tworzyw sztucznych Wydawnictwo WNT, Warszawa Hansjurgen Saechtling Tworzywa sztuczne, Wydawnictwo WNT, Warszawa Zdzis³aw Torbus, Poliamidy, Wydawnictwo Chemia, Warszawa Geogre Wypych Handbook of Material Weathering Wydawnictwo Chemtec Publishing, Netanya Hans Zweifel Plastick Additives Handbook, Wydawnictwo Hanser Publishers Munich, Cincinnati Danuta uchowska, Polimery konstrukcyjne, Wydawnictwo WNT, Warszawa PN-EN 527-1,2: PN-EN ISO PN-EN ISO 179-1,2:2004

Zastosowanie tworzyw sztucznych w instalacjach spalinowych

Zastosowanie tworzyw sztucznych w instalacjach spalinowych Zastosowanie tworzyw sztucznych w instalacjach spalinowych Od kilku lat na rynkach europejskich oferowane s¹ elementy kominów i instalacji spalinowych wykonane z ró nego rodzaju tworzyw sztucznych. Kominy

Bardziej szczegółowo

POLITECHNIKA GDAŃSKA Wydział Mechaniczny Katedra Inżynierii Materiałowej Laboratorium Materiałów Inżynierskich

POLITECHNIKA GDAŃSKA Wydział Mechaniczny Katedra Inżynierii Materiałowej Laboratorium Materiałów Inżynierskich POLITECHNIKA GDAŃSKA Wydział Mechaniczny Katedra Inżynierii Materiałowej Laboratorium Materiałów Inżynierskich TWORZYWA SZTUCZNE LABORATORIUM PRZETWÓRSTWA TWORZYW SZTUCZNYCH Ćwiczenie nr 3A Imię i Nazwisko

Bardziej szczegółowo

BADANIE CIEPLNE LAMINATÓW EPOKSYDOWO-SZKLANYCH STARZONYCH W WODZIE THERMAL RESERACH OF GLASS/EPOXY LAMINATED AGING IN WATER

BADANIE CIEPLNE LAMINATÓW EPOKSYDOWO-SZKLANYCH STARZONYCH W WODZIE THERMAL RESERACH OF GLASS/EPOXY LAMINATED AGING IN WATER Andrzej PUSZ, Łukasz WIERZBICKI, Krzysztof PAWLIK Politechnika Śląska Instytut Materiałów InŜynierskich i Biomedycznych E-mail: lukasz.wierzbicki@polsl.pl BADANIE CIEPLNE LAMINATÓW EPOKSYDOWO-SZKLANYCH

Bardziej szczegółowo

BADANIA WYTRZYMA OŒCI NA ŒCISKANIE PRÓBEK Z TWORZYWA ABS DRUKOWANYCH W TECHNOLOGII FDM

BADANIA WYTRZYMA OŒCI NA ŒCISKANIE PRÓBEK Z TWORZYWA ABS DRUKOWANYCH W TECHNOLOGII FDM dr in. Marek GOŒCIAÑSKI, dr in. Bart³omiej DUDZIAK Przemys³owy Instytut Maszyn Rolniczych, Poznañ e-mail: office@pimr.poznan.pl BADANIA WYTRZYMA OŒCI NA ŒCISKANIE PRÓBEK Z TWORZYWA ABS DRUKOWANYCH W TECHNOLOGII

Bardziej szczegółowo

KOMPOZYT MIESZANINY PA/PP I WŁÓKNA SZKLANEGO

KOMPOZYT MIESZANINY PA/PP I WŁÓKNA SZKLANEGO KOMPOZYTY (COMPOSITES) ()3 Józef Koszkul Politechnika Częstochowska, Katedra Przetwórstwa Tworzyw Sztucznych i Zarządzania Produkcją, al. Armii Krajowej 9c, 4- Częstochowa KOMPOZYT MIESZANINY PA/PP I WŁÓKNA

Bardziej szczegółowo

Miniaturowe zawory rêczne i mechaniczne - przy³¹cza z gwintem M5 Seria 105

Miniaturowe zawory rêczne i mechaniczne - przy³¹cza z gwintem M5 Seria 105 Miniaturowe zawory rêczne i mechaniczne - przy³¹cza z gwintem Seria 5 Popychacz DŸwignia z rolk¹ DŸwignia z przyciskiem DŸwignia dwupozycyjna Przycisk Prze³¹cznik dwupozycyjny W¹s Klamka Wy³¹czny dystrybutor

Bardziej szczegółowo

WPŁYW SORPCJI I DESORPCJI NA WŁASNOŚCI CIEPLNE I MECHANICZNE LAMINATÓW

WPŁYW SORPCJI I DESORPCJI NA WŁASNOŚCI CIEPLNE I MECHANICZNE LAMINATÓW Łukasz WIERZBICKI, Andrzej PUSZ Politechnika Śląska Instytut Materiałów Inżynierskich i Biomedycznych e-mail: lukasz.wierzbicki@polsl.pl WPŁYW SORPCJI I DESORPCJI NA WŁASNOŚCI CIEPLNE I MECHANICZNE LAMINATÓW

Bardziej szczegółowo

Wyznaczanie współczynnika sprężystości sprężyn i ich układów

Wyznaczanie współczynnika sprężystości sprężyn i ich układów Ćwiczenie 63 Wyznaczanie współczynnika sprężystości sprężyn i ich układów 63.1. Zasada ćwiczenia W ćwiczeniu określa się współczynnik sprężystości pojedynczych sprężyn i ich układów, mierząc wydłużenie

Bardziej szczegółowo

Uniwersytet Śląski w Katowicach str. 1 Wydział

Uniwersytet Śląski w Katowicach str. 1 Wydział Uniwersytet Śląski w Katowicach str. 1 Kierunek i poziom studiów: Chemia, II stopień, I rok Sylabus modułu: LABORATORIUM SPECJALIZACYJNE A Kod modułu: 0310-CH-S2-006 Nazwa wariantu modułu: Specjalizacja

Bardziej szczegółowo

WPŁYW PROCESU TARCIA NA ZMIANĘ MIKROTWARDOŚCI WARSTWY WIERZCHNIEJ MATERIAŁÓW POLIMEROWYCH

WPŁYW PROCESU TARCIA NA ZMIANĘ MIKROTWARDOŚCI WARSTWY WIERZCHNIEJ MATERIAŁÓW POLIMEROWYCH WOJCIECH WIELEBA WPŁYW PROCESU TARCIA NA ZMIANĘ MIKROTWARDOŚCI WARSTWY WIERZCHNIEJ MATERIAŁÓW POLIMEROWYCH THE INFLUENCE OF FRICTION PROCESS FOR CHANGE OF MICROHARDNESS OF SURFACE LAYER IN POLYMERIC MATERIALS

Bardziej szczegółowo

PRACE. Instytutu Szk³a, Ceramiki Materia³ów Ogniotrwa³ych i Budowlanych. Nr 2

PRACE. Instytutu Szk³a, Ceramiki Materia³ów Ogniotrwa³ych i Budowlanych. Nr 2 PRACE Instytutu Szk³a, Ceramiki Materia³ów Ogniotrwa³ych i Budowlanych Scientific Works of Institute of Glass, Ceramics Refractory and Construction Materials Nr 2 ISSN 1899-3230 Rok I Warszawa Opole 2008

Bardziej szczegółowo

LABORATORIUM TECHNOLOGII NAPRAW WERYFIKACJA TULEJI CYLINDROWYCH SILNIKA SPALINOWEGO

LABORATORIUM TECHNOLOGII NAPRAW WERYFIKACJA TULEJI CYLINDROWYCH SILNIKA SPALINOWEGO LABORATORIUM TECHNOLOGII NAPRAW WERYFIKACJA TULEJI CYLINDROWYCH SILNIKA SPALINOWEGO 2 1. Cel ćwiczenia : Dokonać pomiaru zuŝycia tulei cylindrowej (cylindra) W wyniku opanowania treści ćwiczenia student

Bardziej szczegółowo

Badania właściwości struktury polimerów metodą róŝnicowej kalorymetrii skaningowej DSC

Badania właściwości struktury polimerów metodą róŝnicowej kalorymetrii skaningowej DSC Badania właściwości struktury polimerów metodą róŝnicowej kalorymetrii skaningowej DSC Cel ćwiczenia Zapoznanie studentów z badaniami właściwości strukturalnych polimerów w oparciu o jedną z metod analizy

Bardziej szczegółowo

Instrukcja monta u i obs³ugi EB 8546-1 PL. Regulator ciœnienia typu 4708-45. Wydanie: czerwiec 2009 (01/09) o zwiêkszonej wydajnoœci powietrza

Instrukcja monta u i obs³ugi EB 8546-1 PL. Regulator ciœnienia typu 4708-45. Wydanie: czerwiec 2009 (01/09) o zwiêkszonej wydajnoœci powietrza Regulator ciœnienia typu 4708-45 o zwiêkszonej wydajnoœci powietrza Rys. 1 Regulator ciśnienia typu 4708-45 Instrukcja monta u i obs³ugi EB 8546-1 PL Wydanie: czerwiec 2009 (01/09) Spis treści Spis treœci

Bardziej szczegółowo

ĆWICZENIE Nr 9. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński

ĆWICZENIE Nr 9. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 9 Opracował: dr

Bardziej szczegółowo

WPROWADZENIE. Elżbieta BOCIĄGA a), Milena TRZASKALSKA a)

WPROWADZENIE. Elżbieta BOCIĄGA a), Milena TRZASKALSKA a) Struktura wyprasek wtryskowych z barwionego tworzywa ABS po procesie starzenia Elżbieta BOCIĄGA a), Milena TRZASKALSKA a) a) Politechnika Częstochowska, Wydział Inżynierii Mechanicznej i Informatyki, Zakład

Bardziej szczegółowo

Dystrybucja i obróbka tworzyw sztucznych

Dystrybucja i obróbka tworzyw sztucznych Dystrybucja i obróbka tworzyw sztucznych WYPOSAŻENIE CENTRUM: 3-osiowy, bramowy ploter przemysłowy CNC typ BPF 1731, powierzchnia robocza XYZ 1700 x 3100 x 300 mm, wrzeciono HSD o mocy 9 kw z automatyczną

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 193 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 15, Data wydania: 8 października 2015 r. AB 193 Kod identyfikacji

Bardziej szczegółowo

Opis modułu kształcenia Właściwości i zastosowanie tworzyw sztucznych

Opis modułu kształcenia Właściwości i zastosowanie tworzyw sztucznych Opis modułu kształcenia Właściwości i zastosowanie tworzyw sztucznych Nazwa podyplomowych Nazwa obszaru kształcenia, w zakresie którego są prowadzone studia podyplomowe Nazwa kierunku, z którym jest związany

Bardziej szczegółowo

Opis efektów kształcenia dla modułu zajęć

Opis efektów kształcenia dla modułu zajęć Nazwa modułu: Własności materiałów inżynierskich Rok akademicki: 2013/2014 Kod: MIM-2-302-IS-n Punkty ECTS: 4 Wydział: Inżynierii Metali i Informatyki Przemysłowej Kierunek: Inżynieria Materiałowa Specjalność:

Bardziej szczegółowo

Zastosowanie ekologicznych tworzyw kompozytowych. w aplikacjach wykonywanych metodą wtrysku dla przemysłu samochodowego

Zastosowanie ekologicznych tworzyw kompozytowych. w aplikacjach wykonywanych metodą wtrysku dla przemysłu samochodowego Projekt 5.4. Zastosowanie ekologicznych tworzyw kompozytowych typu Wood Plastic Components w aplikacjach wykonywanych metodą wtrysku dla przemysłu samochodowego Przedmiotem projektu jest wykonanie określonych

Bardziej szczegółowo

ĆWICZENIE Nr 6. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował dr inż.

ĆWICZENIE Nr 6. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 6 Opracował dr inż. Sławomir

Bardziej szczegółowo

Specyfikacja techniczna wykonania i odbioru hydroizolacji z wykorzystaniem środka PENETRON PLUS

Specyfikacja techniczna wykonania i odbioru hydroizolacji z wykorzystaniem środka PENETRON PLUS Specyfikacja techniczna wykonania i odbioru hydroizolacji z wykorzystaniem środka przy realizacji projektu:..................................................................................................

Bardziej szczegółowo

Nazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering

Nazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering Nazwa przedmiotu INSTRUMENTARIUM BADAWCZE W INŻYNIERII MATERIAŁOWEJ Instrumentation of research in material engineering Kierunek: Inżynieria materiałowa Rodzaj przedmiotu: kierunkowy obowiązkowy Rodzaj

Bardziej szczegółowo

Mandat 111 ZAŁĄCZNIK 1 URZĄDZENIA BEZPIECZEŃSTWA RUCHU DROGOWEGO 30/33 URZĄDZENIA BEZPIECZEŃŚTWA RUCHU DROGOWEGO

Mandat 111 ZAŁĄCZNIK 1 URZĄDZENIA BEZPIECZEŃSTWA RUCHU DROGOWEGO 30/33 URZĄDZENIA BEZPIECZEŃŚTWA RUCHU DROGOWEGO Mandat ZAŁĄCZNIK WYROBY DO OBJĘCIA MANDAEM DO ZASOSOWANIA: URZĄDZENIA BEZPIECZEŃSWA RUCHU DROGOWEGO 0/ URZĄDZENIA BEZPIECZEŃŚWA RUCHU DROGOWEGO Elementy Postać Materiały Wyroby do wzięcia pod uwagę Granulowane

Bardziej szczegółowo

P O L I T E C H N I K A W A R S Z A W S K A PROJEKTOWANIE SYSTEMÓW MECHANICZNYCH

P O L I T E C H N I K A W A R S Z A W S K A PROJEKTOWANIE SYSTEMÓW MECHANICZNYCH P O L I T E C H N I K A W A R S Z A W S K A WYDZIAŁ BUDOWNICTWA, MECHANIKI I PETROCHEMII INSTYTUT INŻYNIERII MECHANICZNEJ PROJEKTOWANIE SYSTEMÓW MECHANICZNYCH Instrukcja do ćwiczeń projektowych Projekt

Bardziej szczegółowo

Zawory mechaniczne i rêczne G 1/4" Seria 200

Zawory mechaniczne i rêczne G 1/4 Seria 200 Zawory mechaniczne i rêczne G 1/4" Seria 00 Popychacz DŸwignia z rolk¹ DŸwignia z przyciskiem DŸwignia czu³a DŸwignia panel DŸwignia z przodu Przycisk Prze³¹cznik DŸwignia z rolk¹ boczn¹ Rozdzielacze no

Bardziej szczegółowo

Ć W I C Z E N I E N R C-6

Ć W I C Z E N I E N R C-6 INSTYTUT FIZYKI WYDZIAŁ INŻYNIERII PRODUKCJI I TECHNOLOGII MATERIAŁÓW POLITECHNIKA CZĘSTOCHOWSKA PRACOWNIA MECHANIKI I CIEPŁA Ć W I C Z E N I E N R C-6 WYZNACZANIE SPRAWNOŚCI CIEPLNEJ GRZEJNIKA ELEKTRYCZNEGO

Bardziej szczegółowo

Zawory mechaniczne i rêczne G 1/8" Seria 200

Zawory mechaniczne i rêczne G 1/8 Seria 200 Zawory mechaniczne i rêczne G 1/8" Seria 00 Popychacz DŸwignia z rolk¹ DŸwignia z przyciskiem DŸwignia czu³a DŸwignia panel DŸwignia z przodu Przycisk Prze³¹cznik DŸwignia z rolk¹ boczn¹ Rozdzielacze no

Bardziej szczegółowo

Materiały z przeróbki opon w nawierzchniach asfaltowych

Materiały z przeróbki opon w nawierzchniach asfaltowych Materiały z przeróbki opon w nawierzchniach asfaltowych Prof. Dariusz Sybilski IBDiM d.sybilski@ibdim.edu.pl Ożarów 28 września 2011 1 Problem zużytych opon samochodowych 700 600 500 400 300 Liczba mieszkańców,

Bardziej szczegółowo

KONTROLA JAKOŚCI MATERIAŁÓW I WYROBÓW QUALITY CONTROL OF MATERIALS AND PRODUCTS. Liczba godzin/tydzień: 1W, 2L PRZEWODNIK PO PRZEDMIOCIE

KONTROLA JAKOŚCI MATERIAŁÓW I WYROBÓW QUALITY CONTROL OF MATERIALS AND PRODUCTS. Liczba godzin/tydzień: 1W, 2L PRZEWODNIK PO PRZEDMIOCIE Nazwa przedmiotu: Kierunek: Mechanika i Budowa Maszyn Rodzaj przedmiotu: obowiązkowy na specjalności: Przetwórstwo Rodzaj zajęć: wykład, laboratorium I KARTA PRZEDMIOTU CEL PRZEDMIOTU KONTROLA JAKOŚCI

Bardziej szczegółowo

Rozdzielacze i elektrorozdzielacze Seria 2100

Rozdzielacze i elektrorozdzielacze Seria 2100 Rozdzielacze i elektrorozdzielacze Seria 100 o szerokoœci 10 mm wersja LINE - wszytskie na rozdzielaczu o szerokoœci 10 mm, wersja FLAT - wejœcie i odnia na bazie, wyjœcia na rozdzielaczu o szerokoœci

Bardziej szczegółowo

Aparatura Przemysłu Chemicznego Projekt: Wymiennik ciepła

Aparatura Przemysłu Chemicznego Projekt: Wymiennik ciepła Aparatura Przemysłu Chemicznego Projekt: Wymiennik ciepła Opracowanie: mgr inż. Anna Dettlaff Obowiązkowa zawartość projektu:. Strona tytułowa 2. Tabela z punktami 3. Dane wyjściowe do zadania projektowego

Bardziej szczegółowo

Elementy Strukturalne: Z Metalu na Tworzywo... Mariusz Makowski, DuPont Poland

Elementy Strukturalne: Z Metalu na Tworzywo... Mariusz Makowski, DuPont Poland Elementy Strukturalne: Z Metalu na Tworzywo... Mariusz Makowski, DuPont Poland Ossa, październik 2012 2 Czy inżynierowie są materiałowymi konserwatystami? Zmiany materiału są oczekiwane, gdy pozwalają

Bardziej szczegółowo

KRAJOWY REJESTR SĄDOWY. Stan na dzień 16.06.2014 godz. 09:40:31 Numer KRS: 0000238197

KRAJOWY REJESTR SĄDOWY. Stan na dzień 16.06.2014 godz. 09:40:31 Numer KRS: 0000238197 Strona 1 z 7 CENTRALNA INFORMACJA KRAJOWEGO REJESTRU SĄDOWEGO KRAJOWY REJESTR SĄDOWY Stan na dzień 16.06.2014 godz. 09:40:31 Numer KRS: 0000238197 Informacja odpowiadająca odpisowi aktualnemu Z REJESTRU

Bardziej szczegółowo

NACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA

NACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA NACZYNIE WZBIORCZE INSTRUKCJA OBSŁUGI INSTRUKCJA INSTALOWANIA Kraków 31.01.2014 Dział Techniczny: ul. Pasternik 76, 31-354 Kraków tel. +48 12 379 37 90~91 fax +48 12 378 94 78 tel. kom. +48 665 001 613

Bardziej szczegółowo

Belownice ARTECHNIC. Redukcja objętości odpadów. Szeroki wybór modeli. typu PBe/PBs - jednokomorowe

Belownice ARTECHNIC. Redukcja objętości odpadów. Szeroki wybór modeli. typu PBe/PBs - jednokomorowe PL Belownice ARTECHNIC typu PBe/PBs - jednokomorowe Redukcja objętości odpadów Prasy belujące ARTECHNIC służą do tworzenia skompresowanych beli z odpadów makulaturowych, tworzyw sztucznych, tekstyliów

Bardziej szczegółowo

PL 211524 B1. FAKRO PP SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Nowy Sącz, PL 29.10.2007 BUP 22/07 31.05.2012 WUP 05/12. WACŁAW MAJOCH, Nowy Sącz, PL

PL 211524 B1. FAKRO PP SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Nowy Sącz, PL 29.10.2007 BUP 22/07 31.05.2012 WUP 05/12. WACŁAW MAJOCH, Nowy Sącz, PL RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 211524 (13) B1 (21) Numer zgłoszenia: 379508 (51) Int.Cl. E06B 7/14 (2006.01) E04D 13/03 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22)

Bardziej szczegółowo

S³awomir Wysocki*, Danuta Bielewicz*, Marta Wysocka*

S³awomir Wysocki*, Danuta Bielewicz*, Marta Wysocka* WIERTNICTWO NAFTA GAZ TOM 24 ZESZYT 1 2007 S³awomir Wysocki*, Danuta Bielewicz*, Marta Wysocka* BADANIA WP YWU NOWO OPRACOWANYCH P UCZEK KATIONOWO-SKROBIOWYCH NA ZMIANÊ PRZEPUSZCZALNOŒCI OŒRODKA PRZY U

Bardziej szczegółowo

Charakterystyka ma³ych przedsiêbiorstw w województwach lubelskim i podkarpackim w 2004 roku

Charakterystyka ma³ych przedsiêbiorstw w województwach lubelskim i podkarpackim w 2004 roku 42 NR 6-2006 Charakterystyka ma³ych przedsiêbiorstw w województwach lubelskim i podkarpackim w 2004 roku Mieczys³aw Kowerski 1, Andrzej Salej 2, Beata Æwierz 2 1. Metodologia badania Celem badania jest

Bardziej szczegółowo

NARZĘDZIA DO PRZETWÓRSTWA POLIMERÓW

NARZĘDZIA DO PRZETWÓRSTWA POLIMERÓW NARZĘDZIA DO PRZETWÓRSTWA POLIMERÓW STUDIA PODYPLOMOWE MATERIAŁY i TECHNOLOGIE PRZETWÓRSTWA TWORZYW SZTUCZNYCH Zakład Przetwórstwa Polimerów Politechnika Częstochowska Dr inż. Tomasz JARUGA Z a k ł a d

Bardziej szczegółowo

Stopy żelaza. Stale Staliwa Żeliwa

Stopy żelaza. Stale Staliwa Żeliwa Stopy żelaza Stale Staliwa Żeliwa 1. Stale są to stopy żelaza z węglem i innymi pierwiastkami, zawierające do 2% C, które w procesie wytwarzania podlegają przeróbce plastycznej, np.: walcowaniu, ciągnieniu,

Bardziej szczegółowo

Rozdzielacze i elektrorozdzielacze Seria 2100

Rozdzielacze i elektrorozdzielacze Seria 2100 RECTUS POLSK Rozdzielacze i elektrorozdzielacze Seria 100 o szerokoœci 10 mm wersja LINE - wszytskie na rozdzielaczu o szerokoœci 10 mm, wersja FLT - wejœcie i odnia na bazie, wyjœcia na rozdzielaczu o

Bardziej szczegółowo

PRZEWODNIK PO PRZEDMIOCIE

PRZEWODNIK PO PRZEDMIOCIE Nazwa przedmiotu: PROJEKTOWANIE PROCESÓW PRZETWÓRCZYCH Kierunek: Mechanika i Budowa Maszyn Rodzaj przedmiotu: obowiązkowy na specjalności: Przetwórstwo tworzyw polimerowych Rodzaj zajęć: wykład, laboratorium

Bardziej szczegółowo

Opis modułu kształcenia Technologia tworzyw sztucznych

Opis modułu kształcenia Technologia tworzyw sztucznych Opis modułu kształcenia Technologia tworzyw sztucznych Nazwa podyplomowych Nazwa obszaru kształcenia, w zakresie którego są prowadzone studia podyplomowe Nazwa kierunku, z którym jest związany zakres podyplomowych

Bardziej szczegółowo

kamitech@kamitech.pl ++48 74 831 21 08 ++48 74 832 18 37 ul. Parkowa 5 58-200 Dzierżoniów

kamitech@kamitech.pl ++48 74 831 21 08 ++48 74 832 18 37 ul. Parkowa 5 58-200 Dzierżoniów Mufa elektrycznie zgrzewana zwijana i w arkuszach. standardowa (700mm) naprawcza (900 2000mm) do wcinek na zimno i gorąco z termoformowanym odgałęzieniem ul. Parkowa 5 58-200 Dzierżoniów kamitech@kamitech.pl

Bardziej szczegółowo

TEREZ HT HT2 HTE ZASPOKAJAJĄ NAJWYŻSZE WYMAGANIA W ZAKRESIE SUBSTYTUCJI METALU W WYSOKICH TEMPERATURACH PRACY. www.terplastics.com www.tergroup.

TEREZ HT HT2 HTE ZASPOKAJAJĄ NAJWYŻSZE WYMAGANIA W ZAKRESIE SUBSTYTUCJI METALU W WYSOKICH TEMPERATURACH PRACY. www.terplastics.com www.tergroup. TEREZ HT HT2 HTE ZASPOKAJAJĄ NAJWYŻSZE WYMAGANIA W ZAKRESIE SUBSTYTUCJI METALU W WYSOKICH TEMPERATURACH PRACY www.terplastics.com www.tergroup.com TEREZ HT HT2 HTE Substytucja metalu w wysokich temperaturach

Bardziej szczegółowo

PRZEDMIOT: Procesy i techniki produkcyjne Przetwórstwo tworzyw sztucznych

PRZEDMIOT: Procesy i techniki produkcyjne Przetwórstwo tworzyw sztucznych PRZEDMIOT: Procesy i techniki produkcyjne Przetwórstwo Tematy zajęć laboratoryjnych: 1. Technologia wytłaczania 2. Technologia formowania próŝniowego 3. Technologie nanoszenia powłok z 4. Technologie wytwarzania

Bardziej szczegółowo

Skurcz przetwórczy wyprasek a warunki wtryskiwania *)

Skurcz przetwórczy wyprasek a warunki wtryskiwania *) POLIMERY 2005, 50,nr3 201 PRZEMYS AW POSTAWA Politechnika Czêstochowska Katedra Przetwórstwa Tworzyw Sztucznych i Zarz¹dzania Produkcj¹ Al. Armii Krajowej 19c, 42-200 Czêstochowa e-mail: postawa@kpts.pcz.czest.pl

Bardziej szczegółowo

Badania (PN-EN 14351-1+A1:2010) i opinia techniczna drzwi zewnętrznych z kształtowników aluminiowych z przekładką termiczną systemu BLYWEERT TRITON

Badania (PN-EN 14351-1+A1:2010) i opinia techniczna drzwi zewnętrznych z kształtowników aluminiowych z przekładką termiczną systemu BLYWEERT TRITON Badania (PN-EN 14351-1+A1:2010) i opinia techniczna drzwi zewnętrznych z kształtowników aluminiowych z przekładką termiczną systemu BLYWEERT TRITON 2294/12/R08NK Warszawa luty 2012 r. INSTYTUT TECHNIKI

Bardziej szczegółowo

Uchwała Nr 182/2008 Zarządu Powiatu Lubańskiego z dnia 11 marca 2008 roku

Uchwała Nr 182/2008 Zarządu Powiatu Lubańskiego z dnia 11 marca 2008 roku Uchwała Nr 182/2008 Zarządu Powiatu Lubańskiego z dnia 11 marca 2008 roku w sprawie przekazania Radzie Powiatu Lubańskiego sprawozdania rocznego z wykonania planu finansowego Samodzielnego Publicznego

Bardziej szczegółowo

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 7 Opracował: dr inż.

Bardziej szczegółowo

SPRAWOZDANIE z BADAŃ Nr BP/135436/2016

SPRAWOZDANIE z BADAŃ Nr BP/135436/2016 Formularz nr IS/KJ-21-01-F1 Wydanie 7 z dnia 2015-06-01 INSTYTUT IN Ż YNIERII MATERIAŁÓW POLIMEROWYCH I BARWNIKÓW ul. M. Skłodowskiej-Curie 55 87-100 Toru ń Tel. +48(56) 650-00-44, Fax. +48(56) 650-03-33

Bardziej szczegółowo

Zarządzenie Nr 144/2015 Wójta Gminy Tczew z dnia 27.08.2015 r.

Zarządzenie Nr 144/2015 Wójta Gminy Tczew z dnia 27.08.2015 r. Zarządzenie Nr 144/2015 Wójta Gminy Tczew z dnia 27.08.2015 r. Tczew. w sprawie wprowadzenia zasad utrzymania placów zabaw stanowiących własność Gminy Na podstawie art.30 ust. 2 pkt 3 ustawy z dnia 8 marca

Bardziej szczegółowo

Analiza techniczno-ekonomiczna op³acalnoœci nadbudowy wêglowej elektrociep³owni parowej turbin¹ gazow¹ i kot³em odzyskowym

Analiza techniczno-ekonomiczna op³acalnoœci nadbudowy wêglowej elektrociep³owni parowej turbin¹ gazow¹ i kot³em odzyskowym Janusz Skorek, Jacek Kalina, Zak³ad Termodynamiki i Energetyki Gazowej Instytut Techniki Cieplnej, Politechnika Œl¹ska Ryszard Bartnik, NOVEL-Energoconsulting Wies³aw Sawicki, EC Elbl¹g Sp. z o.o. Analiza

Bardziej szczegółowo

Chemia materiałów nazwa przedmiotu SYLABUS A. Informacje ogólne

Chemia materiałów nazwa przedmiotu SYLABUS A. Informacje ogólne materiałów nazwa SYLABUS A. Informacje ogólne Elementy składowe sylabusu Nazwa jednostki prowadzącej kierunek Nazwa kierunku studiów Poziom kształcenia Profil studiów Forma studiów Rodzaj Rok studiów /semestr

Bardziej szczegółowo

Uniwersytet Śląski w Katowicach str. 1 Wydział

Uniwersytet Śląski w Katowicach str. 1 Wydział Uniwersytet Śląski w Katowicach str. 1 Kierunek i poziom studiów: Chemia, II stopień, I rok Sylabus modułu: LABORATORIUM SPECJALIZACYJNE A Kod modułu: 0310-CH-S2-006 Nazwa wariantu modułu: Specjalizacja

Bardziej szczegółowo

Instrukcja Laboratoryjna

Instrukcja Laboratoryjna Karkonoska Państwowa Szkoła Wyższa w Jeleniej Górze Wydział Przyrodniczo-Techniczny Edukacja Techniczno-Informatyczna Instrukcja Laboratoryjna Komputerowe wspomaganie w technice i nowoczesne techniki informatyczne

Bardziej szczegółowo

INŻYNIERIA MATERIAŁOWA

INŻYNIERIA MATERIAŁOWA Wydział Chemiczny Politechniki Gdańskiej.0.004 PLAN STUDIÓW Rodzaj studiów: studia dzienne inżynierskie/ magisterskie - czas trwania: inż. 3, 5 lat/ 7 semestrów; mgr 5 lat/0 semestrów Kierunek studiów:

Bardziej szczegółowo

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132

WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 60/22 Archives of Foundry, Year 2006, Volume 6, 22 Archiwum Odlewnictwa, Rok 2006, Rocznik 6, Nr 22 PAN Katowice PL ISSN 1642-5308 WPŁYW MODYFIKACJI NA STRUKTURĘ I MORFOLOGIĘ PRZEŁOMÓW SILUMINU AK132 F.

Bardziej szczegółowo

Olej rzepakowy, jako paliwo do silników z zapłonem samoczynnym

Olej rzepakowy, jako paliwo do silników z zapłonem samoczynnym Coraz częściej jako paliwo stosuje się biokomponenty powstałe z roślin oleistych. Nie mniej jednak właściwości fizykochemiczne oleju napędowego i oleju powstałego z roślin znacząco różnią się miedzy sobą.

Bardziej szczegółowo

Oferta współpracy Wydziału Mechanicznego UZ z przemysłem

Oferta współpracy Wydziału Mechanicznego UZ z przemysłem Wydział Mechaniczny Uniwersytetu Zielonogórskiego www.wm.uz.zgora.pl Oferta współpracy Wydziału Mechanicznego UZ z przemysłem Dziekan Wydziału Mechanicznego UZ Dr hab. inż. Sławomir Kłos, prof. UZ Instytut

Bardziej szczegółowo

Karta przedmiotu. obowiązuje studentów rozpoczynających studia w roku akademickim 2014/2015. Forma studiów: Stacjonarne Kod kierunku: 06.

Karta przedmiotu. obowiązuje studentów rozpoczynających studia w roku akademickim 2014/2015. Forma studiów: Stacjonarne Kod kierunku: 06. Państwowa Wyższa Szko la Zawodowa w Nowym Sa czu Karta przedmiotu Instytut Techniczny obowiązuje studentów rozpoczynających studia w roku akademickim 01/01 Kierunek studiów: Zarządzanie i inżynieria produkcji

Bardziej szczegółowo

Koszty jakości. Definiowanie kosztów jakości oraz ich modele strukturalne

Koszty jakości. Definiowanie kosztów jakości oraz ich modele strukturalne 1 Definiowanie kosztów jakości oraz ich modele strukturalne Koszty jakości to termin umowny. Pojęcie to nie występuje w teorii kosztów 1 oraz nie jest precyzyjnie zdefiniowane ani przez teoretyków, ani

Bardziej szczegółowo

INFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL AND STRUCTURAL PROPERTIES OF THE PEHD AND PELD

INFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL AND STRUCTURAL PROPERTIES OF THE PEHD AND PELD Dorota KAPCIŃSKA-POPOWSKA, Marek GOŚCIAŃSKI Przemysłowy Instytut Maszyn Rolniczych ul. Starołęcka 31, 60-963 Poznań e-mail: office@pimr.poznan.pl INFLUENCE OF THE PEST CONTROL PRODUCTS ON THE MECHANICAL

Bardziej szczegółowo

Metody i techniki badań II. Instytut Inżynierii Materiałowej Wydział Inżynierii Mechanicznej i Mechatroniki ZUT

Metody i techniki badań II. Instytut Inżynierii Materiałowej Wydział Inżynierii Mechanicznej i Mechatroniki ZUT Metody i techniki badań II Instytut Inżynierii Materiałowej Wydział Inżynierii Mechanicznej i Mechatroniki ZUT Dr inż. Agnieszka Kochmańska pok. 20 Zakład Metaloznawstwa i Odlewnictwa agnieszka.kochmanska@zut.edu.pl

Bardziej szczegółowo

ĆWICZENIE Nr 3/N. zastosowania. 7. Stopy tytanu stosowane w motoryzacji, lotnictwie i medycynie.

ĆWICZENIE Nr 3/N. zastosowania. 7. Stopy tytanu stosowane w motoryzacji, lotnictwie i medycynie. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Laboratorium Materiały Metaliczne II ĆWICZENIE Nr 3/N Opracowali:

Bardziej szczegółowo

UCZELNIANA KOMISJA REKRUTACYJNA WYDZIAŁOWE KOMISJE REKRUTACYJNE

UCZELNIANA KOMISJA REKRUTACYJNA WYDZIAŁOWE KOMISJE REKRUTACYJNE Prosimy o wypełnienie poniższych tabel, a następnie przesłanie ich zarówno w wersji elektronicznej na adres: zespol.rekrutacji@uj.edu.pl, jak i w formie wydruku podpisanego przez Dziekana lub Prodziekana

Bardziej szczegółowo

Gazowe grzejniki wody przep³ywowej

Gazowe grzejniki wody przep³ywowej Instrukcja monta u i obs³ugi Ju 1088/1 Gazowe grzejniki wody przep³ywowej RBPL grudzieñ 97 W 250-1 K... * W 325-1 K... * Dla Waszego bezpieczeñstwa: W razie wyczuwalnego zapachu gazu: 1. zamkn¹æ zawór

Bardziej szczegółowo

Gramatyka i słownictwo

Gramatyka i słownictwo WYMAGANIA PROGRAMOWE Z JĘZYKA ANGIELSKIEGO KL. 4 a/b SP4 Gramatyka i słownictwo uczeń potrafi poprawnie operować niedużą ilością struktur prostych (czasownik to be - w formie pełnej i skróconej, zaimki

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Imię i Nazwisko Grupa dziekańska Indeks Ocena (kol.wejściowe) Ocena (sprawozdanie)........................................................... Ćwiczenie: MISW2 Podpis prowadzącego Politechnika Łódzka Wydział

Bardziej szczegółowo

a H - g³êbokoœæ kana³u SÈÈ-GVM B H/V 0 e/ a wysokoœæ przesypu* * ) Vo umowna konstrukcyjna wysokoœæ przesypu na

a H - g³êbokoœæ kana³u SÈÈ-GVM B H/V 0 e/ a wysokoœæ przesypu* * ) Vo umowna konstrukcyjna wysokoœæ przesypu na Automatycznie oczyszczane kraty hakowe (typ SÈÈ) s¹ uniwersalnym separatorem substancji nierozpuszczalnych ze œcieków. Znajduj¹ one zastosowanie w oczyszczalniach œcieków i stacjach uzdatniania wody, w

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 13, Data wydania: 22 kwietnia 2015 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo

Publikacje pracowników Katedry Inżynierii Materiałowej w 2010 r.

Publikacje pracowników Katedry Inżynierii Materiałowej w 2010 r. Publikacje pracowników Katedry Inżynierii Materiałowej w 2010 r. 1. Żenkiewicz M., Richert J., Różański A.: Effect of blow moulding on barrier properties of polylactide nanocomposite films, Polymer Testing

Bardziej szczegółowo

filtrowane i naolejone powietrze - olej hydrauliczny maks. 12 bar (powietrze) - 20 bar (olej)

filtrowane i naolejone powietrze - olej hydrauliczny maks. 12 bar (powietrze) - 20 bar (olej) standardu C - CT - IS Seria 0 0 RCTUS LSKA pis Seria 0-0 si³owników szpilkowych to seria zaprojektowana ze specjalnym uwzglêdnieniem trudnych warunków pracy. Tego typu si³owniki zapewniaj¹ rozwi¹zanie

Bardziej szczegółowo

Szczegółowe informacje na temat gumy, rodzajów gumy oraz jej produkcji można znaleźć w Wikipedii pod adresem:

Szczegółowe informacje na temat gumy, rodzajów gumy oraz jej produkcji można znaleźć w Wikipedii pod adresem: GUMA. To rozciągliwy materiał, elastomer chemicznie zbudowany z alifatycznych łańcuchów polimerowych (np. poliolefin), które są w stosunkowo niewielkim stopniu usieciowane w procesie wulkanizacji kauczuku

Bardziej szczegółowo

12. Wyznaczenie relacji diagnostycznej oceny stanu wytrzymało ci badanych materiałów kompozytowych

12. Wyznaczenie relacji diagnostycznej oceny stanu wytrzymało ci badanych materiałów kompozytowych Open Access Library Volume 2 211 12. Wyznaczenie relacji diagnostycznej oceny stanu wytrzymało ci badanych materiałów kompozytowych 12.1 Wyznaczanie relacji diagnostycznych w badaniach ultrad wi kowych

Bardziej szczegółowo

Pomiary ha³asu w pomieszczeniach biurowych

Pomiary ha³asu w pomieszczeniach biurowych Opis badañ Badania przeprowadzono w 5 budynkach biurowych w Warszawie, w których mieœci³y siê: biblioteka uniwersytecka, bank, centrala operatora telefonii komórkowej, centrum zbierania i przetwarzania

Bardziej szczegółowo

Instytut Spawalnictwa SPIS TREŚCI

Instytut Spawalnictwa SPIS TREŚCI Tytuł: Makroskopowe i mikroskopowe badania metalograficzne materiałów konstrukcyjnych i ich połączeń spajanych Opracował: pod redakcją dr. hab. inż. Mirosława Łomozika Rok wydania: 2009 Wydawca: Instytut

Bardziej szczegółowo

MIÊDZYNARODOWY STANDARD REWIZJI FINANSOWEJ 250 UWZGLÊDNIENIE PRAWA I REGULACJI PODCZAS BADANIA SPRAWOZDAÑ FINANSOWYCH

MIÊDZYNARODOWY STANDARD REWIZJI FINANSOWEJ 250 UWZGLÊDNIENIE PRAWA I REGULACJI PODCZAS BADANIA SPRAWOZDAÑ FINANSOWYCH MIÊDZYNARODOWY STANDARD REWIZJI FINANSOWEJ 250 UWZGLÊDNIENIE PRAWA I REGULACJI Wprowadzenie (Stosuje siê przy badaniu sprawozdañ finansowych sporz¹dzonych za okresy rozpoczynaj¹ce siê 15 grudnia 2009 r.

Bardziej szczegółowo

UCHWAŁA Nr 217 RADY MINISTRÓW. z dnia 24 grudnia 2010 r. w sprawie Krajowego planu gospodarki odpadami 2014

UCHWAŁA Nr 217 RADY MINISTRÓW. z dnia 24 grudnia 2010 r. w sprawie Krajowego planu gospodarki odpadami 2014 Monitor Polski Nr 101 Elektronicznie podpisany przez Grzegorz Paczowski Data: 2010.12.31 16:08:22 +01'00' 5270 Poz. 1183 1183 v.p l UCHWAŁA Nr 217 RADY MINISTRÓW z dnia 24 grudnia 2010 r. w sprawie Krajowego

Bardziej szczegółowo

Stanowisko pomiarowe do wyznaczania ró nicowego pr¹du wy³¹czania wy³¹czników ró nicowo-pr¹dowych typu AC

Stanowisko pomiarowe do wyznaczania ró nicowego pr¹du wy³¹czania wy³¹czników ró nicowo-pr¹dowych typu AC ZESZYTY NAUKOWE WYŻSZEJ SZKOŁY ZARZĄDZANIA OCHRONĄ PRACY W KATOWICACH Nr 1(4)/2008, s. 91-95 ISSN-1895-3794 Andrzej Kidawa Wy sza Szko³a Zarz¹dzania Ochron¹ Pracy w Katowicach Jagoda G³az Wy sza Szko³a

Bardziej szczegółowo

Świadectwa energetyczne w Polsce i Republice Czeskiej możliwości współpracy transgranicznej. Bielsko-Biała 24.09.2010 r.

Świadectwa energetyczne w Polsce i Republice Czeskiej możliwości współpracy transgranicznej. Bielsko-Biała 24.09.2010 r. Świadectwa energetyczne w Polsce i Republice Czeskiej możliwości współpracy transgranicznej Bielsko-Biała 24.09.2010 r. Świadectwa energetyczne w PL i CZ Energetický audit audyt energetyczny wymagany od:

Bardziej szczegółowo

ĆWICZENIE Nr 2/N. 9. Stopy aluminium z litem: budowa strukturalna, właściwości, zastosowania.

ĆWICZENIE Nr 2/N. 9. Stopy aluminium z litem: budowa strukturalna, właściwości, zastosowania. Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Laboratorium Materiały Metaliczne II ĆWICZENIE Nr 2/N Opracowali:

Bardziej szczegółowo

Politechnika Krakowska im. Tadeusza Kościuszki. Karta przedmiotu. obowiązuje studentów rozpoczynających studia w roku akademickim 2015/16 t

Politechnika Krakowska im. Tadeusza Kościuszki. Karta przedmiotu. obowiązuje studentów rozpoczynających studia w roku akademickim 2015/16 t Politechnika Krakowska im. Tadeusza Kościuszki Karta przedmiotu Wydział Mechaniczny obowiązuje studentów rozpoczynających studia w roku akademickim 2015/16 t Kierunek studiów: Inżynieria Produkcji Forma

Bardziej szczegółowo

Kuratorium Oświaty w Lublinie

Kuratorium Oświaty w Lublinie Kuratorium Oświaty w Lublinie ZESTAW ZADAŃ KONKURSOWYCH Z CHEMII DLA UCZNIÓW GIMNAZJÓW ROK SZKOLNY 2014/2015 KOD UCZNIA ETAP OKRĘGOWY Instrukcja dla ucznia 1. Zestaw konkursowy zawiera 12 zadań. 2. Przed

Bardziej szczegółowo

WYROK z dnia 7 wrzeœnia 2011 r. III AUa 345/11

WYROK z dnia 7 wrzeœnia 2011 r. III AUa 345/11 WYROK z dnia 7 wrzeœnia 2011 r. III AUa 345/11 Sk³ad orzekaj¹cy:ssa Maria Sa³añska-Szumakowicz (przewodnicz¹cy) SSA Daria Stanek (sprawozdawca) SSA Gra yna Czy ak Teza Podanie przez p³atnika sk³adek, o

Bardziej szczegółowo

ANALIZA MES PROCESU WYTWARZANIA WYPRASKI, BĘDĄCEJ INTEGRALNYM ELEMENTEM KARABINKA WOJSKOWEGO

ANALIZA MES PROCESU WYTWARZANIA WYPRASKI, BĘDĄCEJ INTEGRALNYM ELEMENTEM KARABINKA WOJSKOWEGO IX Konferencja naukowo-techniczna Programy MES w komputerowym wspomaganiu analizy, projektowania i wytwarzania ANALIZA MES PROCESU WYTWARZANIA WYPRASKI, BĘDĄCEJ INTEGRALNYM ELEMENTEM KARABINKA WOJSKOWEGO

Bardziej szczegółowo

GRUPA KAPITAŁOWA POLIMEX-MOSTOSTAL SKRÓCONE SKONSOLIDOWANE SPRAWOZDANIE FINANSOWE ZA OKRES 12 MIESIĘCY ZAKOŃCZONY DNIA 31 GRUDNIA 2006 ROKU

GRUPA KAPITAŁOWA POLIMEX-MOSTOSTAL SKRÓCONE SKONSOLIDOWANE SPRAWOZDANIE FINANSOWE ZA OKRES 12 MIESIĘCY ZAKOŃCZONY DNIA 31 GRUDNIA 2006 ROKU GRUPA KAPITAŁOWA POLIMEX-MOSTOSTAL SKRÓCONE SKONSOLIDOWANE SPRAWOZDANIE FINANSOWE ZA OKRES 12 MIESIĘCY ZAKOŃCZONY DNIA 31 GRUDNIA 2006 ROKU Warszawa 27 lutego 2007 SKONSOLIDOWANE RACHUNKI ZYSKÓW I STRAT

Bardziej szczegółowo

Powszechność nauczania języków obcych w roku szkolnym 2001/2002

Powszechność nauczania języków obcych w roku szkolnym 2001/2002 Jadwiga Zarębska 1) Warszawa Powszechność nauczania języków obcych w roku szkolnym 2001/2002 Ö Powszechność nauczania języków obcych według typów szkół Dane przedstawione w tym opracowaniu dotycz¹ uczniów

Bardziej szczegółowo

KARTA PRZEDMIOTU. 1. NAZWA PRZEDMIOTU: Podstawy przetwórstwa i obróbki tworzyw

KARTA PRZEDMIOTU. 1. NAZWA PRZEDMIOTU: Podstawy przetwórstwa i obróbki tworzyw KARTA PRZEDMIOTU. NAZWA PRZEDMIOTU: Podstawy przetwórstwa i obróbki tworzyw. KIERUNEK: Mechanika i Budowa Maszyn 3. POZIOM STUDIÓW: Studia pierwszego stopnia 4. ROK/ SEMESTR STUDIÓW: rok studiów I, semestr

Bardziej szczegółowo

POLITECHNIKA CZĘSTOCHOWSKA

POLITECHNIKA CZĘSTOCHOWSKA POLITECHNIKA CZĘSTOCHOWSKA Instytut Inżynierii Materiałowej Stale narzędziowe do pracy na zimno CEL ĆWICZENIA Celem ćwiczenia jest zapoznanie się ze składem chemicznym, mikrostrukturą, właściwościami mechanicznymi

Bardziej szczegółowo

Opis przedmiotu: Materiałoznawstwo

Opis przedmiotu: Materiałoznawstwo Opis przedmiotu: Materiałoznawstwo Kod przedmiotu Nazwa przedmiotu TR.SIK102 Materiałoznawstwo Wersja przedmiotu 2013/14 A. Usytuowanie przedmiotu w systemie studiów Poziom Kształcenia Stopień Rodzaj Kierunek

Bardziej szczegółowo

Instytut Inżynierii Materiałów Polimerowych i Barwników

Instytut Inżynierii Materiałów Polimerowych i Barwników Instytut Inżynierii Materiałów Polimerowych i Barwników 87-1 0 0 T o r u ń, u l. M. S k ł o d o w s k i e j - C u r i e 5 5 tel/fax: +48 (56) 650-03-33, Dyrektor +48 (56) 650-00-44 Oddział Zamiejscowy

Bardziej szczegółowo

PARAMETRY FIZYKO - MECHANICZNE TWORZYW KONSTRUKCYJNYCH

PARAMETRY FIZYKO - MECHANICZNE TWORZYW KONSTRUKCYJNYCH PARAMETRY FIZYKO - MECHANICZNE TWORZYW KONSTRUKCYJNYCH Właściwości ogólne Kolor standardowy Odporność na wpły UV Jednostki - - - - g/cm 3 % - Stan próbki - - - - suchy - suchy natur (biały) 1,14 3 HB /

Bardziej szczegółowo

ĆWICZENIE Nr 4/N. Laboratorium Materiały Metaliczne II. Opracowała: dr Hanna de Sas Stupnicka

ĆWICZENIE Nr 4/N. Laboratorium Materiały Metaliczne II. Opracowała: dr Hanna de Sas Stupnicka POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. inż. A. Weroński Laboratorium Materiały Metaliczne II ĆWICZENIE Nr 4/N Opracowała:

Bardziej szczegółowo

CENTRALE WENTYLACYJNE NAWIEWNO WYWIEWNE Z ODZYSKIEM CIEPŁA ORAZ WILGOCI

CENTRALE WENTYLACYJNE NAWIEWNO WYWIEWNE Z ODZYSKIEM CIEPŁA ORAZ WILGOCI CENTRALE WENTYLACYJNE NAWIEWNO WYWIEWNE Z ODZYSKIEM CIEPŁA ORAZ WILGOCI DOKUMENTACJA TECHNICZNO RUCHOWA B3B-WX 20, B3B-WX 30, B3B-WX 40, B3B-WX 60 http://www.hakom.pl SPIS TREŚCI 1. CHARAKTERYSTYKA OGÓLNA.

Bardziej szczegółowo

Bielsko-Biała, dn. 10.02.2015 r. Numer zapytania: R36.1.089.2015. WAWRZASZEK ISS Sp. z o.o. ul. Leszczyńska 22 43-300 Bielsko-Biała ZAPYTANIE OFERTOWE

Bielsko-Biała, dn. 10.02.2015 r. Numer zapytania: R36.1.089.2015. WAWRZASZEK ISS Sp. z o.o. ul. Leszczyńska 22 43-300 Bielsko-Biała ZAPYTANIE OFERTOWE Bielsko-Biała, dn. 10.02.2015 r. Numer zapytania: R36.1.089.2015 WAWRZASZEK ISS Sp. z o.o. ul. Leszczyńska 22 43-300 Bielsko-Biała ZAPYTANIE OFERTOWE W związku realizacją projektu badawczo-rozwojowego

Bardziej szczegółowo

Obciążenie dachów wiatrem w świetle nowej normy, cz. 1

Obciążenie dachów wiatrem w świetle nowej normy, cz. 1 Obciążenie dachów wiatrem w świetle nowej normy, cz. 1 Poza ciężarem własnym dach musi przenieść obciążenia od śniegu i wiatru. Konstrukcja dachu i jego pokrycie muszą obciążenia te nie tylko przenieść,

Bardziej szczegółowo

PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA

PARAMETRY TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Załącznik nr 1A. TECHNICZNE PRZEDMIOTU ZAMÓWIENIA Zadanie nr 1. TECHNICZNE Katedra InŜynierii i Aparatury Przemysłu SpoŜywczego WYMAGANE Wolnostojący, DESTYLATOR ELEKTRYCZNY Przystosowany do pracy ciągłej

Bardziej szczegółowo
