1 P R Z E D M I A R R O B Ó T Poprawa jakości i zaopatrzenia Mierzei Wiślanej w wodę pitną poprzez budowę zbiorników wody czystej wraz z podłączeniem do sieci CWś w miejscowości Stegna Data: Zamawiający: Centralny Wodociąg śuławski Sp z o.o Nowy Dwór Gdański ul Warszawska 28A Jednostka opracowująca kosztorys: Przedsiębiorstwo ELPROJEKT sp z o.o Elbląg ul. Junaków 3 Sprawdzający:... Zamawiający: Wykonawca:......

2 Kosztorys skrócony 1 SIEĆ WODOCIĄGOWA OD W 0 W UL. MORSKIEJ DO W 39 PRZY ZBIORNIKACH WODY CZYSTEJ 1 KNNR 1/111/1 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie równinnym ~0,928 km 2 KNR 231/811/1 Rozebranie nawierzchni z płyt drogowych betonowych, grubość płyt 12 cm 80 m2 3 KNR 201/217/2 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,15 m3, grunt kategorii III ~1 867,1 m3 4 KNR 201/310/1 Ręczne dokopanie, wykop liniowy ~103,7 m3 5 KNNR 1/313/1 Umocnienie ścian wykopów wraz z rozbiórką palami szalunkowymi stalowymi (wypraskami) w gruntach suchych, szerokość do 1 m, umocnienie pełne w gruncie kategorii I-IV, głębokość do 3 m ~2 784 m2 6 KNNR 1/608/2 (3) Podsypka filtracyjna w gotowym wykopie, z gotowego kruszywa, pospółka ~102,3 m3 7 KNNR 11/302/6 (1) Rury PE ciśnieniowe łączone metodą zgrzewania, Fi 355x21,1 mm ~892,4 m 8 KNNR 11/302/5 (1) Rury PE ciśnieniowe łączone metodą zgrzewania, Fi 250x14,8 mm ~36,0 m 9 KNR 226/305/3 Przejścia szczelne przez konstrukcje Ŝelbetowe, grubość do 30 cm, przepust PD Fi kpl 10 KNNR 4/1119/1 Hydranty poŝarowe podziemne Fi 80 mm 2 kpl 11 KNR 228/501/9 (2) Obsypka rurociągu kruszywem dowiezionym, z zagęszczeniem ~306,2 m3 12 KNR 218/802/5 (3) Próba szczelności sieci wodociągowych, rurociąg Dn 300 mm, rury PE (odcinek 200 m) 1 próba 13 KNR 218/802/5 (4) Próba szczelności sieci wodociągowych, rurociąg Dn 300 mm, dodatek lub potrącenie za kaŝde 10 m mb 14 KNNR 4/1612/3 Jednokrotne płukanie sieci wodociągowej, (rurociąg 1000 m) Dn mm 1 odcinek 15 KNR 218/803/3 (1) Dezynfekcja rurociągów sieci wodociągowych, rurociąg Dn 300 mm, odcinek 200 m 1 odcinek 16 KNR 218/803/3 (2) Dezynfekcja rurociągów sieci wodociągowych, rurociąg Dn 300 mm, dopłata/potrącenie za kaŝde 10 m mb 17 KNR 219/219/1 Oznakowanie trasy wodociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego 913,4 m 18 KNR 228/315/2 Oznakowanie trasy rurociągu tabliczkami, na słupku betonowym 4 kpl 19 KNNR 4/1413/5 (1) Studnia odpowietrzająca z kręgów betonowych w gotowym wykopie, Fi 1500 mm, głębokość 3 m z wyposaŝeniem 1 szt 20 KNNR 4/1413/5 (1) Studnia S6 z kręgów betonowych w gotowym wykopie, Fi 1500 mm, głębokość 3 m 1 szt 21 KNNR 4/1701/6 Trójniki wbudowane do istniejących rurociągów, rurociągi Fi 300 mm 3 kpl strona nr 2

3 22 KNR 218/609/1 Układanie mieszanki betonowej ręczne w konstrukcjach, bloki oporowe 0,5 m3 23 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) 1 839,4 m3 24 KNR 201/236/3 Zagęszczanie nasypów, zagęszczarkami, grunt sypki kategorii I-III 1 839,4 m3 25 KNR 231/306/1 Nawierzchnie z płyt Ŝelbetowych na podłoŝu piaskowym 80 m 2 ROBOTY TECHNOLOGICZNE W OBRĘBIE ZBIORNIKÓW WODY CZYSTEJ 26 KNNR 1/111/1 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie równinnym ~0,225 km 27 KNR 201/217/2 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,15 m3, grunt kategorii III ~546,4 m3 28 KNR 201/310/1 Ręczne dokopanie, wykop liniowy 54,6 m3 29 KNNR 1/313/1 Umocnienie ścian wykopów wraz z rozbiórką palami szalunkowymi stalowymi (wypraskami) w gruntach suchych, szerokość do 1 m, umocnienie pełne w gruncie kategorii I-IV, głębokość do 3 m ~360 m2 30 KNNR 1/608/2 (3) Podsypka filtracyjna w gotowym wykopie, z gotowego kruszywa, pospółka ~14,3 m3 31 KNR 226/305/3 Przejścia szczelne przez konstrukcje Ŝelbetowe, grubość do 30 cm, przepust PD Fi kpl 32 KNNR 4/1702/4 (1) Nawiertka NWZ 350/65 montowane na istniejących rurociągach, rurociągi Fi 315 mm, 2 szt 33 KNNR 4/1708/1 (1) Przyłącze wodociągowe z rur ciśnieniowych PE 32 x 2,0 mm, 31,2 m 34 KNNR 4/1708/1 (1) Przewód podchlorynu sodu PVC dn 20 w osłonie z rury karbowanej. 24,9 m 35 KNNR 4/1308/2 Kanały z rur typu PVC łączone na wcisk, Fi 160 mm, kanalizacja sanitarna, 6,5 m 36 KNNR 4/211/3 Dodatki za wykonanie podejść odpływowych z PVC, na wcisk, Fi 110 mm 2 szt 37 KNNR 4/1308/2 Kanały z rur typu PVC łączone na wcisk, Fi 160 mm - spust 20 m 38 KNNR 4/1308/4 Kanały z rur typu PVC łączone na wcisk, Fi 250 mm - spust ~34 m 39 KNNR 4/1308/5 Kanały z rur typu PVC łączone na wcisk, Fi 315 mm - spust ~32 m 40 KNNR 4/1308/2 Kanały z rur typu PVC łączone na wcisk, Fi 160 mm - kan. deszczowa 40 m 41 KNNR 4/1003/5 Rurociągi z Ŝeliwa sferoidalnego kielichowe 274 x 6,8 mm 36 m 42 KNNR 4/1005/5 Rury stalowe nierdzewne o złączach spawanych, Fi 260/5 mm ~42,0 m 43 KNNR 4/1417/1 (1) Studzienki kanalizacyjne systemowe WAVIN, Fi 315 mm, zamknięcie stoŝkiem betonowym, kineta PE 4 szt 44 KNNR 4/1417/2 (1) Studzienki rewizyjne Fi 600 mm, zamknięcie rurą teleskopową, kineta PE 3 szt 45 KNNR 4/1413/1 (1) Studnie rewizyjne z kręgów betonowych w gotowym wykopie, Fi 1000 mm, głębokość 3 m 1 szt strona nr 3

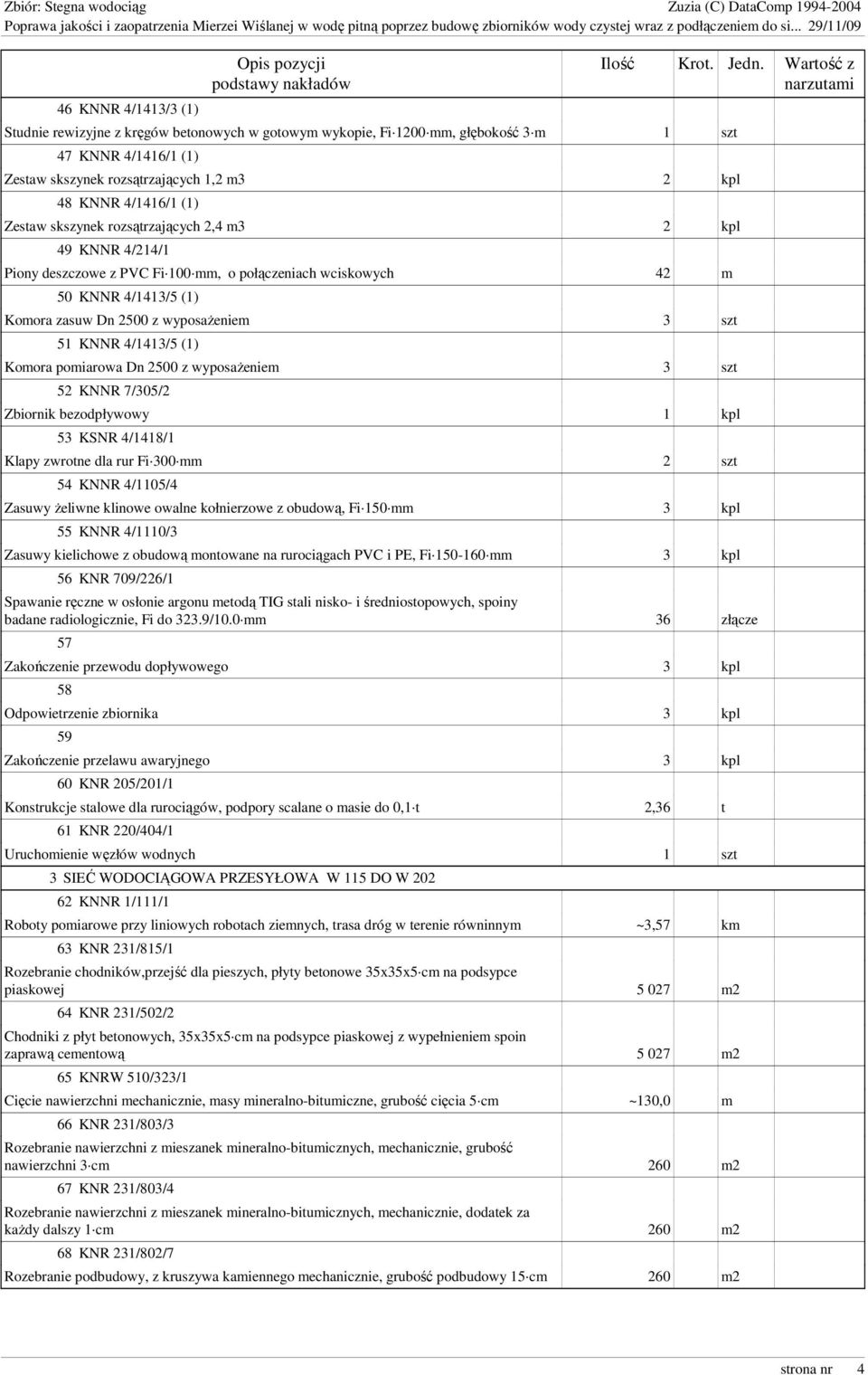

4 46 KNNR 4/1413/3 (1) Studnie rewizyjne z kręgów betonowych w gotowym wykopie, Fi 1200 mm, głębokość 3 m 1 szt 47 KNNR 4/1416/1 (1) Zestaw skszynek rozsątrzających 1,2 m3 2 kpl 48 KNNR 4/1416/1 (1) Zestaw skszynek rozsątrzających 2,4 m3 2 kpl 49 KNNR 4/214/1 Piony deszczowe z PVC Fi 100 mm, o połączeniach wciskowych 42 m 50 KNNR 4/1413/5 (1) Komora zasuw Dn 2500 z wyposaŝeniem 3 szt 51 KNNR 4/1413/5 (1) Komora pomiarowa Dn 2500 z wyposaŝeniem 3 szt 52 KNNR 7/305/2 Zbiornik bezodpływowy 1 kpl 53 KSNR 4/1418/1 Klapy zwrotne dla rur Fi 300 mm 2 szt 54 KNNR 4/1105/4 Zasuwy Ŝeliwne klinowe owalne kołnierzowe z obudową, Fi 150 mm 3 kpl 55 KNNR 4/1110/3 Zasuwy kielichowe z obudową montowane na rurociągach PVC i PE, Fi mm 3 kpl 56 KNR 709/226/1 Spawanie ręczne w osłonie argonu metodą TIG stali nisko- i średniostopowych, spoiny badane radiologicznie, Fi do 323.9/10.0 mm 36 złącze 57 Zakończenie przewodu dopływowego 3 kpl 58 Odpowietrzenie zbiornika 3 kpl 59 Zakończenie przelawu awaryjnego 3 kpl 60 KNR 205/201/1 Konstrukcje stalowe dla rurociągów, podpory scalane o masie do 0,1 t 2,36 t 61 KNR 220/404/1 Uruchomienie węzłów wodnych 1 szt 3 SIEĆ WODOCIĄGOWA PRZESYŁOWA W 115 DO W KNNR 1/111/1 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie równinnym ~3,57 km 63 KNR 231/815/1 Rozebranie chodników,przejść dla pieszych, płyty betonowe 35x35x5 cm na podsypce piaskowej m2 64 KNR 231/502/2 Chodniki z płyt betonowych, 35x35x5 cm na podsypce piaskowej z wypełnieniem spoin zaprawą cementową m2 65 KNRW 510/323/1 Cięcie nawierzchni mechanicznie, masy mineralno-bitumiczne, grubość cięcia 5 cm ~130,0 m 66 KNR 231/803/3 Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, mechanicznie, grubość nawierzchni 3 cm 260 m2 67 KNR 231/803/4 Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, mechanicznie, dodatek za kaŝdy dalszy 1 cm 260 m2 68 KNR 231/802/7 Rozebranie podbudowy, z kruszywa kamiennego mechanicznie, grubość podbudowy 15 cm 260 m2 strona nr 4

5 69 KNR 231/1510/5 (1) Transport wewnętrzny materiałów pojazdami samowyładowczymi na odległość do 0,5 km, załadunek mechaniczny, kruszywo łamane 5,3 t 70 KNR 231/114/1 Podbudowy z kruszyw, pospółka, warstwa dolna, grubość warstwy po zagęszczeniu 20 cm 260 m2 71 KNR 231/311/1 Nawierzchnie z mieszanek mineralno-bitumicznych grysowo-ŝwirowych, warstwa asfaltowa wiąŝąca, grubości 4 cm 260 m2 72 KNR 231/311/5 Nawierzchnie z mieszanek mineralno-bitumicznych grysowo-ŝwirowych, warstwa asfaltowa ścieralna, grubości 3 cm 260 m2 73 KNR 231/811/1 Rozebranie nawierzchni betonowych, grubość 12 cm 24 m2 74 KNR 231/308/1 Nawierzchnie betonowe, warstwa dolna, grubości 12 cm 24 m2 75 KNR 201/217/2 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,15 m3, grunt kategorii III ~8 916,7 m3 76 KNR 201/310/1 Ręczne dokopanie, wykop liniowy ~469,3 m3 77 KNNR 1/313/1 Umocnienie ścian wykopów wraz z rozbiórką palami szalunkowymi stalowymi (wypraskami) w gruntach suchych, szerokość do 1 m, umocnienie pełne w gruncie kategorii I-IV, głębokość do 3 m ~8 664,0 m2 78 KNR 201/607/1 Igłofiltry o średnicy do Fi 50 mm, wpłukiwane w grunt bezpośrednio, bez obsypki do głębokości 4 m 180 szt 79 KNR 201/605/1 Pompowanie wody 95 m-g 80 KNNR 1/608/2 (3) Podsypka filtracyjna w gotowym wykopie, z gotowego kruszywa, pospółka 469 m3 81 KNNR 11/302/6 (1) Rury PE ciśnieniowe łączone metodą zgrzewania, Fi 355x21,1 mm m 82 KNR 228/501/9 (2) Obsypka rurociągu kruszywem dowiezionym, z zagęszczeniem ~866,4 m3 83 KNR 218/802/5 (3) Próba szczelności sieci wodociągowych, rurociąg Dn 300 mm, rury PE (odcinek 500 m) 7 próba 84 KNNR 4/1612/3 Jednokrotne płukanie sieci wodociągowej, Dn mm 1 odcinek 85 KNR 218/803/3 (1) Dezynfekcja rurociągów sieci wodociągowych, rurociąg Dn 300 mm, 1 odcinek 86 KNR 219/219/1 Oznakowanie trasy wodociągu ułoŝonego w ziemi taśmą z tworzywa sztucznego m 87 KNR 228/315/2 Oznakowanie trasy rurociągu tabliczkami, na słupku betonowym 15 kpl 88 KNNR 4/1410/5 Umocnienie terenu wokół skszynek 1 m3 89 KNRW 218/306/2 (1) Przewierty maszyną do wierceń poziomych rura PE 600 mm, grunt kategorii III-IV ~51,0 m 90 KNR 218/412/1 (1) Przeciąganie rurociągów przewodowych w rurach ochronnych, rurociąg Dn 355 mm ~166,5 m 91 KNR 219/119/9 Rury ochronne, Dn 600 mm ~115,5 m 92 KNR 218/413/1 Zamknięcie rur ochronnych betonem 1,7 m3 strona nr 5

6 93 KNRW 218/901/2 MontaŜ konstrukcji podwieszeń kabli energetycznych i telekomunikacyjnych, typ lekki, montaŝ: rozpiętość 6,0 m 4 kpl 94 KNRW 218/901/7 DemontaŜ konstrukcji podwieszeń kabli energetycznych i telekomunikacyjnych, typ lekki, demontaŝ: rozpiętość 6,0 m 4 kpl 95 KNR 405/301/3 (1) Renowacja rurociągu Dn m 96 KNR 218/609/1 Układanie mieszanki betonowej ręczne w konstrukcjach, ławy fundamentowe, bloki oporowe ~7,0 m3 97 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) m3 98 KNR 201/236/3 Zagęszczanie nasypów, zagęszczarkami, grunt sypki kategorii I-III m3 99 KNRW 219/219/5 Węzeł wodociągowy W kpl 100 KNRW 219/219/5 Węzeł wodociągowy W kpl 101 KNRW 219/219/5 Węzeł wodociągowy W kpl 102 KNRW 219/219/5 Węzeł wodociągowy W 118a 1 kpl 103 KNRW 219/219/5 Węzeł wodociągowy W kpl 104 KNRW 219/219/5 Węzeł wodociągowy W kpl 105 KNRW 219/219/5 Węzeł wodociągowy W 139a 1 kpl 106 KNRW 219/219/5 Węzeł wodociągowy W kpl 107 KNRW 219/219/5 Węzeł wodociągowy W 143a 1 kpl 108 KNRW 219/219/5 Węzeł wodociągowy W kpl 109 KNRW 219/219/5 Węzeł wodociągowy W kpl 110 KNRW 219/219/5 Węzeł wodociągowy W 156a 1 kpl 111 KNRW 219/219/5 Węzeł wodociągowy W kpl 112 KNNR 4/1413/5 (1) Komora zrzutu awaryjnego 1 szt 113 KNR 220/110/4 Prefabrykowany Ŝelbetowy zrzut awaryjny dla rurociągów Dn 200 mm 1 szt 114 KNNR 1/608/2 (2) Podsypka piaskowa 10 cm pod geowłókninę 94,4 m2 115 KNR 231/306/1 Nawierzchnie z płyt Ŝelbetowych Yomb 94,4 m2 4 STACJA PODNOSZENIA CIŚNIENIA W SZTUTOWIE CPCW KNR 201/216/2 Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi na odkład, koparka 0,60 m3, grunt kategorii III ~56,6 m3 strona nr 6

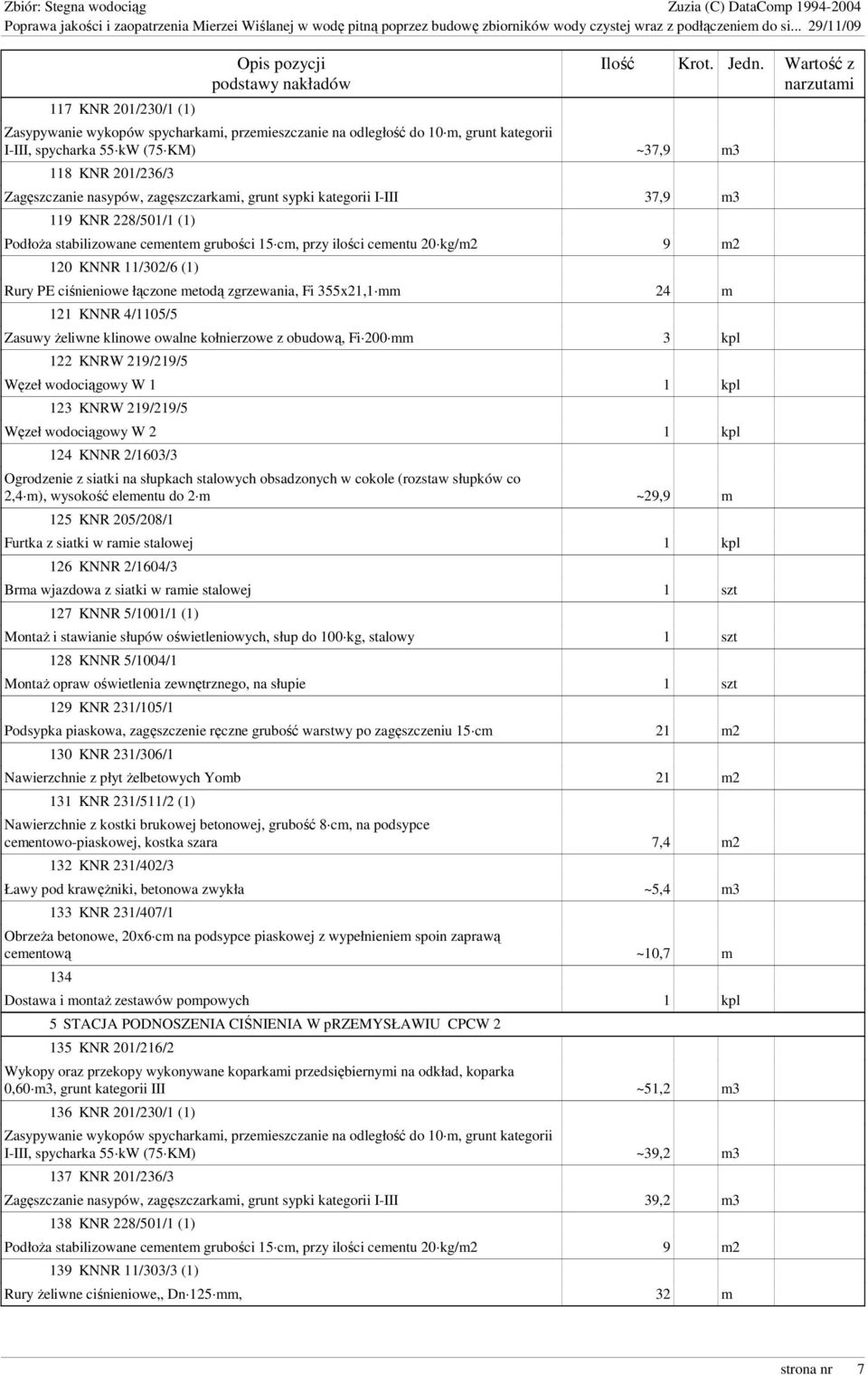

7 117 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) ~37,9 m3 118 KNR 201/236/3 Zagęszczanie nasypów, zagęszczarkami, grunt sypki kategorii I-III 37,9 m3 119 KNR 228/501/1 (1) PodłoŜa stabilizowane cementem grubości 15 cm, przy ilości cementu 20 kg/m2 9 m2 120 KNNR 11/302/6 (1) Rury PE ciśnieniowe łączone metodą zgrzewania, Fi 355x21,1 mm 24 m 121 KNNR 4/1105/5 Zasuwy Ŝeliwne klinowe owalne kołnierzowe z obudową, Fi 200 mm 3 kpl 122 KNRW 219/219/5 Węzeł wodociągowy W 1 1 kpl 123 KNRW 219/219/5 Węzeł wodociągowy W 2 1 kpl 124 KNNR 2/1603/3 Ogrodzenie z siatki na słupkach stalowych obsadzonych w cokole (rozstaw słupków co 2,4 m), wysokość elementu do 2 m ~29,9 m 125 KNR 205/208/1 Furtka z siatki w ramie stalowej 1 kpl 126 KNNR 2/1604/3 Brma wjazdowa z siatki w ramie stalowej 1 szt 127 KNNR 5/1001/1 (1) MontaŜ i stawianie słupów oświetleniowych, słup do 100 kg, stalowy 1 szt 128 KNNR 5/1004/1 MontaŜ opraw oświetlenia zewnętrznego, na słupie 1 szt 129 KNR 231/105/1 Podsypka piaskowa, zagęszczenie ręczne grubość warstwy po zagęszczeniu 15 cm 21 m2 130 KNR 231/306/1 Nawierzchnie z płyt Ŝelbetowych Yomb 21 m2 131 KNR 231/511/2 (1) Nawierzchnie z kostki brukowej betonowej, grubość 8 cm, na podsypce cementowo-piaskowej, kostka szara 7,4 m2 132 KNR 231/402/3 Ławy pod krawęŝniki, betonowa zwykła ~5,4 m3 133 KNR 231/407/1 ObrzeŜa betonowe, 20x6 cm na podsypce piaskowej z wypełnieniem spoin zaprawą cementową ~10,7 m 134 Dostawa i montaŝ zestawów pompowych 1 kpl 5 STACJA PODNOSZENIA CIŚNIENIA W przemysławiu CPCW KNR 201/216/2 Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi na odkład, koparka 0,60 m3, grunt kategorii III ~51,2 m3 136 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) ~39,2 m3 137 KNR 201/236/3 Zagęszczanie nasypów, zagęszczarkami, grunt sypki kategorii I-III 39,2 m3 138 KNR 228/501/1 (1) PodłoŜa stabilizowane cementem grubości 15 cm, przy ilości cementu 20 kg/m2 9 m2 139 KNNR 11/303/3 (1) Rury Ŝeliwne ciśnieniowe,, Dn 125 mm, 32 m strona nr 7

8 140 KNNR 4/1105/6 Zasuwy Ŝeliwne klinowe owalne kołnierzowe z obudową, Fi 300 mm 1 kpl 141 KNNR 4/1105/4 Zasuwy Ŝeliwne klinowe owalne kołnierzowe z obudową, Fi 125 mm 2 kpl 142 KNRW 219/219/5 Węzeł wodociągowy W 1 1 kpl 143 KNRW 219/219/5 Węzeł wodociągowy W 2 1 kpl 144 KNRW 219/219/5 Węzeł wodociągowy W 1 1 kpl 145 KNNR 2/1603/3 Ogrodzenie z siatki na słupkach stalowych obsadzonych w cokole (rozstaw słupków co 2,4 m), wysokość elementu do 2 m ~33,57 m 146 KNR 205/208/1 Furtka z siatki w ramie stalowej 1 kpl 147 KNNR 2/1604/3 Brma wjazdowa z siatki w ramie stalowej 1 szt 148 KNNR 5/1001/1 (1) MontaŜ i stawianie słupów oświetleniowych, słup do 100 kg, stalowy 1 szt 149 KNNR 5/1004/1 MontaŜ opraw oświetlenia zewnętrznego, na słupie 1 szt 150 KNR 231/105/1 Podsypka piaskowa, zagęszczenie ręczne grubość warstwy po zagęszczeniu 15 cm 74,55 m2 151 KNR 231/306/1 Nawierzchnie z płyt Ŝelbetowych Yomb 74,55 m2 152 KNR 231/402/3 Ławy pod krawęŝniki, betonowa zwykła ~16,0 m3 153 KNR 231/407/1 ObrzeŜa betonowe, 20x6 cm na podsypce piaskowej z wypełnieniem spoin zaprawą cementową ~32,0 m 154 Dostawa i montaŝ zestawów pompowych 1 kpl strona nr 8
