0.2 Orientacyjny plan projektu z podziałem na strefy i pomieszczenia.

Transkrypt

1 0.1 Stan istniejący

2 0.2 Orientacyjny plan projektu z podziałem na strefy i pomieszczenia.

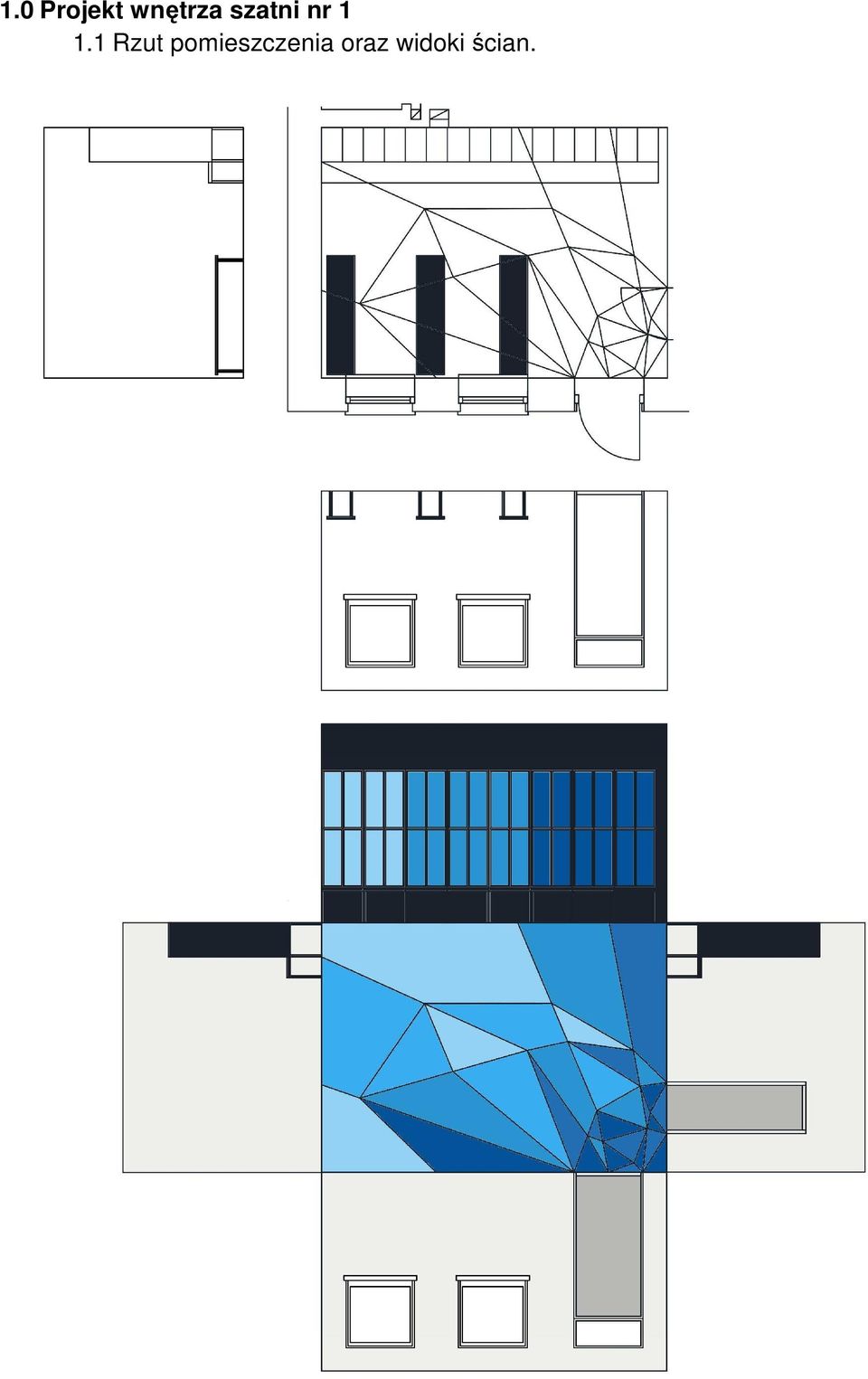

3 1.0 Projekt wnętrza szatni nr Rzut pomieszczenia oraz widoki ścian.

4

5 1.2 Ściany Usunięcie i drobnych ubytków i zarysowań. Ściany pokryte farbą lateksową w odcieniach szarości. Kolor ścian jasnych wg. palet lub zbliżone: nie występuje Ściana ciemna, północna wg. palet lub zbliżone: wg. palety PANTONE 1.3 Listwy przypodłogowe Granice ścian z podłogą wykończono listwą przypodłogową w kolorze szarym. Listwy w kolorze szarym należy dobrać do koloru drzwi lub ciemniejsze. 1.4 Kolorystyka drzwi Skrzydło oraz ościeżnica wg. palet lub zbliżone: Klamka oraz zawiasy w kolorze: zblizonym do kolorstyki skrzydła, biała lub grafitowa. 1.5 Sufit Sufit w kolorze białym.

6 1.6 Podłoga Podłoga pokryta mozaiką z wykładziny PVC lub innej o podobnej fakturze i właściwościach. Dokładny rysunek podłóg patrz pozycja 3.7 Kolory użytych wykładzin wg. palet lub podobne: nie występuje pełny komplet odcieni 1.7 Szafki szatniowe W szatni mieści się rząd szafek szatniowych, postawionych na stelażach z ławką podszafkową. Przykładowe rozwiązanie: Rzut pomieszczenia przedstawia rząd zawierający 8 segmentów, z których każdy zawiera 4 szafki o wymiarach 30x49cm, co w sumie daje 32 zamykane komory. W ramach dopasowania do potrzeb szafki można zastąpić większymi o wymiarch 40x49cm aby uzyskać 24 zamykane komory. Również segmenty szafek mogą skłądać się z dwóch, czterech, bądź sześciu komór, w zależności od potrzeb i dostępności. Przykładowe układy szafek:

7 Kolorystyka szafek Konstrukcja szafek oraz ławek podszafkowych w kolorach możliwie zbliżonych do koloru ściany za nimi. wg. palet lub zbliżone: Kolor dżwiczek szafek w kolorach możiwie zbliżonych do wybranych kolorów podłogi. wg. palet lub podobne: nie występuje pełny komplet odcieni wg. palety PANTONE 1.8 Ławki szatniowe Szatnia zaopatrzona jest w 3 ławki wolnostojące, ustawione jak na rysunku. Siedziska projektowanych ławek mają wymiary 170x40cm. Wymiary te można zmieniać w zakresie 10%. Kolorystyka ławek powinna odpowiadać kolorystyce szafek, w szczególności kolorowi stelażu. 1.9 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady:

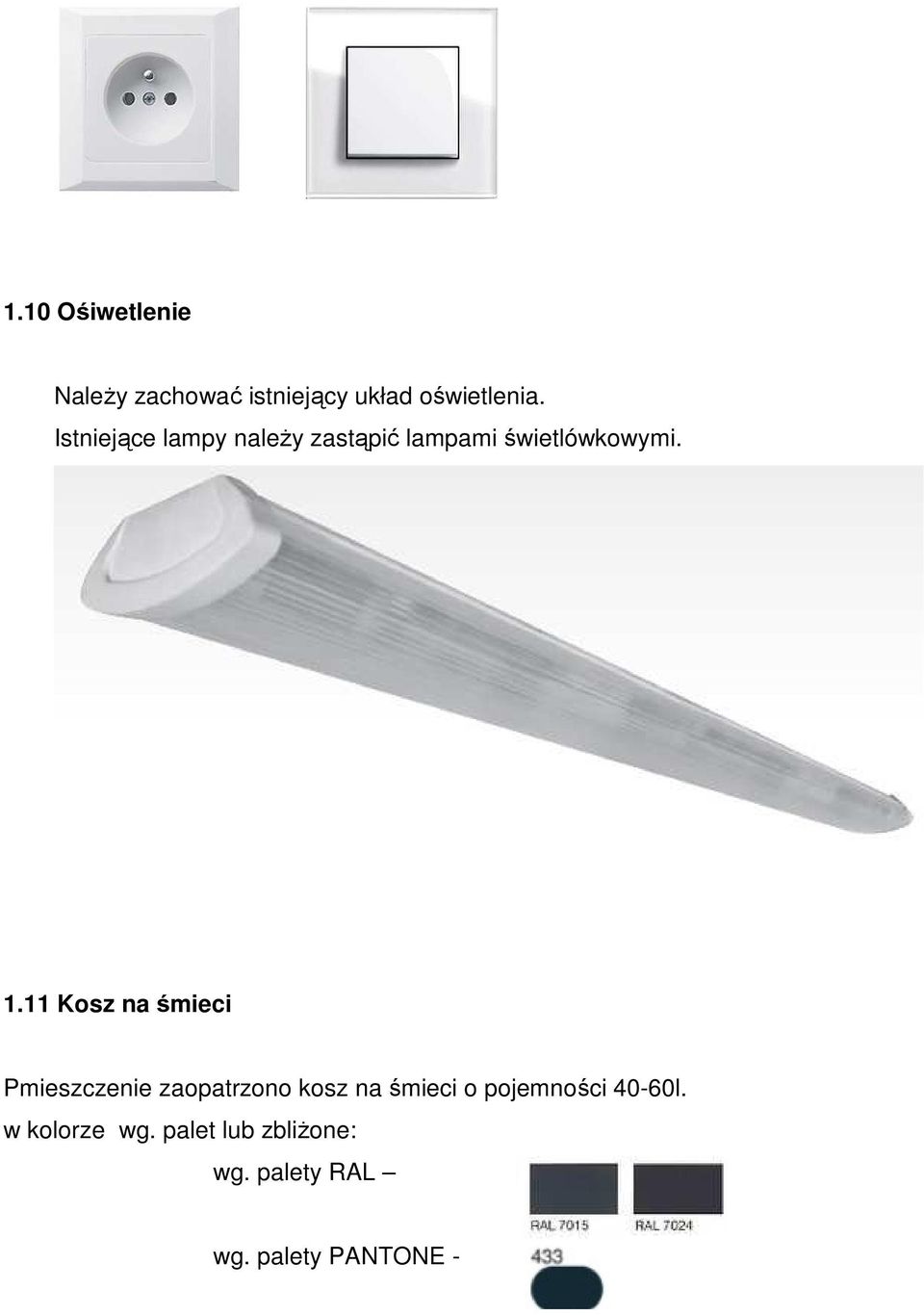

8 1.10 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżone:

9 2 Projekt wnętrza szatni nr Rzut pomieszczenia oraz widoki ścian. 2.2 Kolorystyka ścian. Ściany pokryte farbą w odcieniach szarości.

10

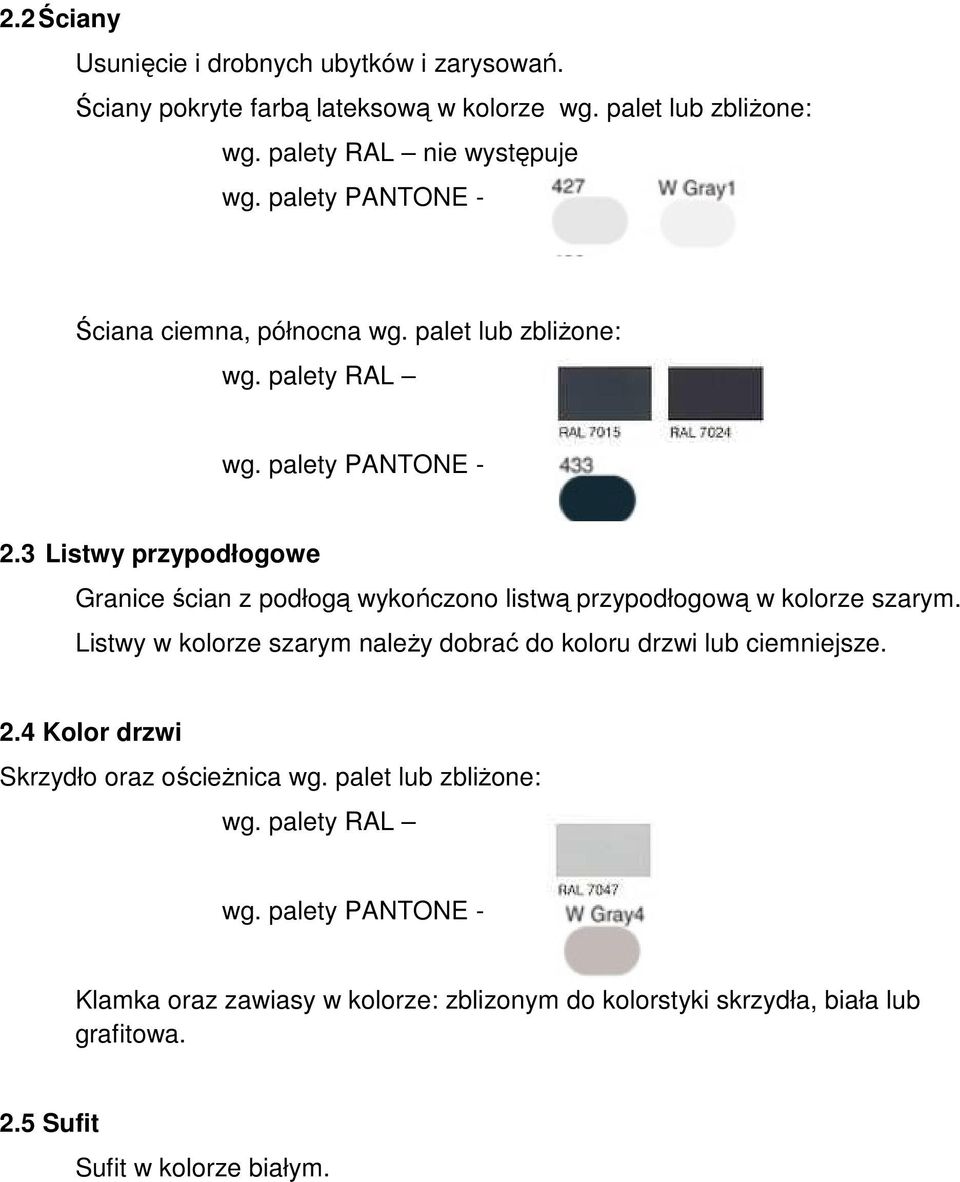

11 2.2 Ściany Usunięcie i drobnych ubytków i zarysowań. Ściany pokryte farbą lateksową w kolorze wg. palet lub zbliżone: nie występuje Ściana ciemna, północna wg. palet lub zbliżone: 2.3 Listwy przypodłogowe Granice ścian z podłogą wykończono listwą przypodłogową w kolorze szarym. Listwy w kolorze szarym należy dobrać do koloru drzwi lub ciemniejsze. 2.4 Kolor drzwi Skrzydło oraz ościeżnica wg. palet lub zbliżone: Klamka oraz zawiasy w kolorze: zblizonym do kolorstyki skrzydła, biała lub grafitowa. 2.5 Sufit Sufit w kolorze białym.

12 2.6 Podłoga Podłoga pokryta mozaiką z wykładziny PVC lub innej o podobnej fakturze i właściwościach. Dokładny rysunek podłóg patrz pozycja 3.7 Kolory użytych wykładzin wg. palet lub podobne: nie występuje pełny komplet odcieni 2.7 Szafki szatniowe W szatni mieści się rząd szafek szatniowych, postawionych na stelażach z ławką podszafkową. Układ szafek i kolorystyka stelażu analogicznie do szatni nr 1. Patrz pozycja 1.5. Kolorystyka szafek Konstrukcja szafek oraz ławek podszafkowych w kolorach możliwie zbliżonych do koloru ściany za nimi. wg. palet lub zbliżone: Kolor drzwiczek szafek w kolorach możiwie zbliżonych do wybranych kolorów podłogi. wg. palet lub podobne: nie występuje pełny komplet odcieni wg. palety PANTONE Przykładowa szafka:

13 2.8 Ławki szatniowe Szatnia zaopatrzona jest w 3 ławki wolnostojące, ustawione jak na rysunku. Siedziska projektowanych ławek mają wymiary 170x40cm. Wymiary te można zmieniać w zakresie 10%. Kolorystyka ławek powinna odpowiadać kolorystyce szafek, w szczególności kolorowi stelażu. 2.9 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 2.10 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi.

14 2.11 Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżone:

15 3 Projekt wnętrza szatni nr Rzut pomieszczenia oraz widoki ścian.

16

17 3.2 Ściany Usunięcie i drobnych ubytków i zarysowań. Ściany pokryte farbą lateksową w odcieniach szarości. Kolor ścian jasnych wg. palet lub zbliżone: nie występuje Ściana ciemna, południowa wg. palet lub zbliżone: 3.3 Kolor drzwi Skrzydło oraz ościeżnica wg. palet lub zbliżone: Klamka oraz zawiasy w kolorze: zbliżonym do kolorstyki skrzydła, biała lub grafitowa. 3.4 Sufit Sufit w kolorze białym. 3.5 Podłoga Podłoga pokryta mozaiką z wykładziny PVC lub innej o podobnej fakturze i właściwościach. Dokładny rysunek podłóg patrz pozycja 3.8 Kolory użytych wykładzin wg. palet lub podobne: nie występuje pełny komplet odcieni

18 3.6 Szafki szatniowe W szatni mieści się rząd szafek szatniowych, postawionych na stelażach z ławką podszafkową. Układ szafek i kolorystyka stelażu znalogicznie do szatni nr 1. Patrz pozycja Ławki szatniowe 3.8 Okna Szatnia zaopatrzona jest w 3 ławki wolnostojące, ustawione jak na rysunku. Siedziska projektowanych ławek mają wymiary 170x40cm. Wymiary te można zmieniać w zakresie 10%. Kolorystyka ławek powinna odpowiadać kolorystyce szafek, w szczególności kolorowi stelażu. Ze względu na duże okna wewnątrz szatni, należy zakleić je przeźroczystą folią matującą do wysokości 190cm. 3.9 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady:

19 3.10 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżone:

20 3.11 Precyzyjny rysunek podłóg

21 4.0 Łazienki szatniowe 4a i 4b Łazienki przy szatniach 4a oraz 4b udekorowano w sposób analogiczny. 4.1 Rzut pomieszczenia oraz widoki ścian.

22

23 4.2 Ściany Ściany do wysokości 125cm oraz we wnękach prysznicowych, pokryte glazurą w kolorze wg. palet lub zbliżonym: wg. palety PANTONE Ściany na wysokości od 125cm do wysokości 185cm pokryte glazurą w kolorze wg. palet lub zbliżonym: Powyżej 185 cm ściany wygładzone (usunięcie drobych ubytków i zarysowań) pokryte białą farbą lateksową o zwiększonej odporności na wilgoć, odpowiednią do stosowania w łazience. Fugi między kafelkami, należy dobrać tak aby ich kolor w maksymalnym stopniu przypominał kolor glazury. Korystyka ścian wokół kabin WC (patrz. przekroje A-A i B-B) Ściany pokryte farbą wodoodporną do łązienek w w kolorze wg. palet lub zbliżonym: 4.3 Sufit Sufit w kolorze białym.

24 4.4 Kolor drzwi Skrzydło oraz ościeżnica wg. palet lub zbliżone: wg. palety PANTONE Klamka oraz zawiasy w kolorze zblizonym do kolorstyki skrzydła, biała lub grafitowa 4.5 Podłoga Podłoga pokryta Terakotą lub gresem wielkoformatowym (wymiary kafli powyżej 35x35cm) w kolorze grafitowym wg. palet lub podobnym: Fugi między kafelkami, należy dobrać tak aby ich kolor w maksymalnym stopniu przypominał kolor płytek. 4.6 Kabiny WC Istniejąca wnęka z pomieszczeniamy WC zostaje zastąpiona pojedyńczą wnęką podzieloną na kabiny za pomocą prefabrykowanych kabin WC. Ma czerwono poznaczono ścianki do usunięcia. Niebieskie linie przedstawiają rzuyt nowych boksów.

25 Korystyka prefabrykowanych kabin WC. Kolor wg. palet lub zbliżony: Przykładowa podwójna kabina WC 4.7 Wnęki prysznicowe Kolorystyka wnęk prysznicowychpatrz pozycja 4.2 Prysznice zaopatrzone w liniowy odpływ podłogowy rozciągnięty wzdłuż otwarcia wnęki (patrz. Rysunek). Odpływ liniowy w kolorze stali/srebra, grafitowy lub czarny.

26 Armatura Wnęki prysznicowe zaopatrzone w standardowy aparat natryskowy z przyciskiem czasowym zwiększającym oszczędność wody. Armatura w kolorze stali/srebra lub grafitowa. Przykładowy aparat natryskowy i przycisk czasowy. 4.8 Umywalki Łazienka zaopatrzona jest w 5 prostych umywalek o wymiarach 45x37cm lub zbliżonym. Umywalki w kolorze białym, z odsłoniętym, chromowanym syfonem. Umywalka przewidziana w projekcie to model Piano, marki Koło. Dopuszcza się zastosowanie podobnej o równie prostym kształcie.

27 Armatura Każda umywalka zaopatrzona jest w baterię w kolorze sprebrnym, uruchamianą za pomocą przycisku czasowego zwiększającego oszczędności wody. 4.9 Miski ustępowe Toalety wyposażone sa w standardowe, kompaktowe miski ustępowe w kolorze buałym, zaopatrzone w ceramiczny zbiornik na wodę. Miska ustępowa przewidziana w projekcie to model Senator, marki Cersanit. Dopuszcza się zastosowanie podobnej o równie prostym kształcie.

28 4.10 Pisuary Pisuary należy dobrać w miarę możliwości, tej samej marki co umywalki, tak aby zachowac jednolity kolor ceramiki łazienkowej. W przypadku doboru innej marki, należy ze szczególną starannością dobrać kolory użądzeń tak aby róznica była jaknajmniej dostrzegalna. Ponadto między pisuary należy wstawić prefabrykowane ścianki, podnoszące poziom prywatności. Poniższa grafika przedstawia przykładowy pisuar marki Koło, wraz ze ścianką Lustro Wzdłuż umywalek znajduje się lustrzany pas o wymiarach 455x50cm. Pas może składać się z dowolnej kombinacji luster przy zachowaniu ich wysokości 50cm i rozmieszczeniu podziałów tak aby wypadały one pomiędzy umywalkami. Lustra klejone są bezpośrednio do ściany Ławka Przed prysznicami znajduje się ławka podobna do ławek umieszczonych w szatniach. Kolor ławki należy dobrać do kolorystyki glazury w pomieszczeniu Wieszaki Na ścianie obok wnęk prysznicowych zlokalizowano 3 przykręcane do ściany wieszaki na obrania. Wieszaki metalowe w kolorze stali/srebra, grafitowe lub czarne, o prostej, nowoczesnej formie.

29 Przykładowe wieszaki: 4.14 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 4.15 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi.

30 4.16 Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżone:

31 5 Łazienki szatniowe 4a i 4b 5.1 Rzut pomieszczenia oraz widoki ścian.

32

33 5.2 Dobudowa wnęk prysznicowych. Na granatowo oznaczono dobudowane elementy. Nowe ścianki umożliwiają lokalizacją dwóch wnęk prysznicowych oraz dróch dodatkowych umywalek. Ścianki wnęki prysznicowej, należy wykonać w technologii dowolnej, odpowiedniej dla łazienek, umożliwiającej pokrycie ich glazurą oraz montaż i podłączenie armatury. Detale dot. wyposarzenia patrz pozycja 6.7-9

34 5.3 Ściany Ściany na wysokości od 125cm przy umywalkach oraz do wysokości 200cm w pobliżu pryszniców (patrz rysunek) do wysokości 200 cm pokryte glazurą w kolorze wg. palet lub zbliżonym: Sciany do wysokości 200cm we wnętrzu wnęk prysznicowych pokryte glazurą w kolorze wg. palet lub zbliżonym: wg. palety PANTONE Pozostałe ściany oraz fragmenty od sufitu do górnej krawędzi glazury wygładzone i pokryte białą farbą lateksową o zwiększonej odporności na wilgoć, odpowiednią do stosowania w łazience. Fugi między kafelkami, należy dobrać tak aby ich kolor w maksymalnym stopniu przypominał kolor glazury. Korystyka dobudowanych ściaek. Ściana nad umywalkami od wysokości 175 cm do sufitu oraz sąsiadująca z nią ścianka boczna wnęki prysznicowej (patrz rysunek 6.1) pokryte farbą o podwyższonej odporności na wilgoć, odpowiednią do łazienek, w kolorze wg. palet lub zbliżonym: wg. palety PANTONE

35 5.4 Sufit Sufit w kolorze białym. 5.5 Podłoga Podłoga pokryta Terakotą lub gresem wielkoformatowym (wymiary kafli powyżej 35x35cm) w kolorze grafitowym wg. palet lub podobnym: Fugi między kafelkami, należy dobrać tak aby ich kolor w maksymalnym stopniu przypominał kolor płytek. 5.6 Wnęki prysznicowe Kolorystyka wnęk prysznicowych patrz pozycja 6.2 Prysznice zaopatrzone w liniowy odpływ podłogowy rozciągnięty wzdłuż otwarcia wnęki (patrz. Rysunek). Odpływ liniowy w kolorze stali/srebra, grafitowy lub czarny.

36 Armatura Wnęki prysznicowe zaopatrzone w standardowy aparat natryskowy z przyciskiem czasowym zwiększającym oszczędność wody. Armatura w kolorze stali/srebra lub grafitowa. Przykładowy aparat natryskowy i przycisk czasowy. 5.7 Umywalki Łazienka zaopatrzona jest w 2 proste umywalki o wymiarach 45x37cm lub zbliżonych. Umywalki w kolorze białym, z odsłoniętym, chromowanym syfonem. Umywalka przewidziana w projekcie to model Piano, marki Koło. Dopuszcza się zastosowanie podobnej o równie prostym kształcie.

37 Armatura Każda umywalka zaopatrzona jest w baterię w kolorze sprebrnym, uruchamianą za pomocą przycisku czasowego zwiększającego oszczędności wody. 5.8 Lustro Przed umywalkami znajduje się lustrzany pas o wymiarach 200x65cm. Pas może składać się z dowolnej kombinacji luster przy zachowaniu wysokości 65cm i rozmieszczeniu podziałów tak aby wypadały one pomiędzy umywalkami. Lustra klejone są bezpośrednio do ściany. 5.9 Okna Ze względu na duże okna wewnątrz szatni, należy zakleić je przeźroczystą folią matującą do wysokości 180cm.

38 5.10 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 5.11 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżone:

39 6.0 Łazienki 7a, 7b, 7c oraz 7d Wystrój tych łazienek należy przeprowadzić według poniższego klucza. 6.1 Podłoga Podłoga pokryta Terakotą lub gresem wielkoformatowym w kolorze grafitowym wg. palet lub podobnym: Fugi między kafelkami, należy dobrać tak aby ich kolor w maksymalnym stopniu przypominał kolor płytek. 6.2 Ściany Ściany do wysokości 125cm oraz do wysokości 200 cm we wnękach prysznicowych, pokryte glazurą w kolorze wg. palet lub zbliżonym: wg. palety PANTONE Ściany na wysokości od 125cm do wysokości 185cm pokryte glazurą w kolorze wg. palet lub zbliżonym:

40 Powyżej 185 cm usunięcie drobnych ubytków i zarysowań ze ściany i pokrycie białą farbą lateksową o zwiększonej odporności na wilgoć, odpowiednią do stosowania w łazience. Fugi między kafelkami, należy dobrać tak aby ich kolor w maksymalnym stopniu przypominał kolor glazury. 6.3 Sufit Sufit w kolorze białym. 6.4 Prysznice Jeżeli w łazience znajduje się prysznic to należy ulokować go zgodnie z poprzednim położeniem. Prysznice należy zaopatrzyć w biały, kwadratowy brodzik z przeźroczystą, bezbarwną kabiną. Można zastosować brodzik kwadratowy z zaokrąglonym narożnikiem. Przykładowe kabiny: Armatura Wnęki prysznicowe zaopatrzone w standardowy aparat natryskowy z przyciskiem czasowym zwiększającym oszczędność wody. Armatura w kolorze stali/srebra lub grafitowa.

41 Przykładowy aparat natryskowy i przycisk czasowy. 6.5 Umywalki W łazienkach należy umieścić umywalki o wymiarach 45x37cm lub zbliżonych. Umywalki w kolorze białym, z odsłoniętym, chromowanym syfonem. Umywalka przewidziana w projekcie to model Piano, marki Koło. Dopuszcza się zastosowanie podobnej o równie prostym kształcie. Armatura Każda umywalka zaopatrzona jest w baterię w kolorze sprebrnym, uruchamianą za pomocą przycisku czasowego zwiększającego oszczędności wody.

42 6.6 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 6.7 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi.

43 6.8 Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżone: 7.0 Przestrzeń komunikacyjna. Pomieszczenia 6a, 6b, 6c, 6d, 6e, 6f, 6g, 6h Przestrzeń komunikacyjną należy przeprowadzić według poniższego klucza. 7.1 Ściany Usunięcie drobnych ubytków i zarysowań. Ściany na całej wysokości pokryte farbą lateksową w kolorze wg. palet lub zbliżonym: nie występuje wg. palety PANTONE 7.2 Sufit Sufit w kolorze białym. 7.3 Podłoga Podłoga oraz schody pokryte wykladziną PVC lub inną o podobnej fakturze i właściwościach. Kolor wg. palet lub podobnym:

44 7.4 Balustrada schodowa Balustrada schodowa metalowa z elementów satynowanych. Wymagane cechy balustrady to wypełnienie przestrzeni pod pochhwytem minimum czterema elementami prowadzonymi wzdłużnie. Mogą to być zarówno pręty jak i liny metalowe. Balustrada musi spełniać wszystkie wymiogi ergonomii i bezpieczeństwa. Przykładowa balustrada 7.5 Drzwi Ościeżnice białe, kolor skrzydła drzwiowego wg. palet lub zbliżone: wg. palety PANTONE Klamka oraz zawiasy w kolorze zblizonym do kolorstyki skrzydła, białe lub grafitowe. 7.6 Listwy przypodłogowe Podłogi wykończone prostymi, wysokimi (przynajmniej 5cm) listwami przypodłogowymi w kolorze białym. Przykładowe listwy przypodłogowe. 7.7 Gniazdka elektryczne i włączniki świateł

45 Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 7.8 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi. 7.9 Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżone:

46 8.0 Kuchnia pomieszczenie nr rzut pomieszczenia

47 8.2 Otwory drzwiowe Aby oddzielić pomieszczenie od pokoju trenerskiego zamurowano przwi oznaczone na czerwono. Pomieszczenie otrzymało bezpośredni dostęp do korytarza poprzez wybicie nowego otworu drzwiowego oznaczono na niebiesko. W nowy otwór należy wstawić nadproże prefabrykowane, aby wesprzeć konstrukcję ściany.

48 8.3 Podłoga Podłoga pokryta Terakotą lub gresem w kolorze piaskowym wg. palet lub podobnym: wg. palety PANTONE 8.4 Listwy przypodłogowe Podłogi wykończone prostymi, wysokimi listwami przypodłogowymi w kolorze białym. 8.5 Kolorystyka ścian. Usunięcie drobnych ubytków i zarysowań. Ściany na całej wysokości pokryte farbą lateksową podwyższonej odporności na zmywanie. 8.6 Sufit Sufit w kolorze białym. 8.7 Zabudowa kuchenna W pomieszczeniu przewidziano zabudowę kuchenną złożoną z szafek Marki IKEA, linii Fyndig, lub podobną o identycznej kolorystyce i szerokości segmentów. W pomieszczeniu mieszczą się 2 szafki o wymiarach ( w rzucie) 80x60cm, jedna szafka o szerokości 60cm ze stalowym zlewozmywakiem oraz jedna szafka o wymiarach 40x60cm. 8.8 Stół i krzesła W pomieeszczeniu kuchennym przewidziano 1 jeden stół marki IKEA, model LINNMON/ VIKA LERBERG lub inny o identycznym wyrazie i kolorystyczne.

49 Oraz 4 składane krzesła marki IKEA, model Terje lub podobne składane, w kolorze drewna.

50 8.9 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 8.10 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami marki IKEA, model Melodi, lub innymi o podobnym kształcie, kolorze i wyrazie.

51 9.9 Kosz na śmieci Pmieszczenie zaopatrzono w 2 kosze na śmieci o pojemności 40-60l, przeznaczone na suche oraz na morke odpady. w kolorze wg. palet lub zbliżone: 9.0 Pokój trenerów pomieszczenie 9a 9.1 Rzut pomieszczenia

52 9.2 Podłoga Podłoga pokryta wykładziną syntetyczną w kolorze grafitowym wg. palet lub podobnym: wg. palety PANTONE 9.3 Kolorystyka ścian. Ściany pokryte białą farbą. 9.4 Sufit Sufit w kolorze białym. 9.5 Listwy przypodłogowe Podłogi wykończone prostymi listwami przypodłogowymi w kolorze białym lub grafitowym, dopasowanym odcieniem do koloru wykładziny. 9.6 Meble W pomieszczeniu przewidziano 2 półokrągłe biurka marki IKEA, model LINNMON/ ADILS, ustawione jak na rzucie, lub inne białe o identycznych wymiarach blatu.

53 Do każdego biurka dostawiono krzesło biurowe marki IKEA, model Arlik. Można je zastąpić podobnym krzesłem biurowym, na kólkach, z niebieskimi siedzeniami. Przewidziano również 2 regały marki IKEA, model Kallax lub podobne, białe o zbliżonych wymiarach.

54 9.7 Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 9.8 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami rastrowym. 9.9 Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżonym:

55 10.0 Pomieszczenie konferencyjne 1 pomieszczenie 9b 10.1 Rzut pomieszczenia 10.2 Podłoga Podłoga pokryta wykładziną syntetyczną w kolorze wg. palet lub podobnym: 10.3 Kolorystyka ścian Sufit Ściany pokryte białą farbą. Sufit w kolorze białym Listwy przypodłogowe Podłogi wykończone prostymi listwami przypodłogowymi w kolorze białym, grafitowym lub czarnym.

56 10.6 Meble W pomieszczeniu przewidziano stół konferencyjny o wymiarach 300x120cm z blatem drewnianym lub drewno-podobnym. Do stołu dostawiono 10 niebieskich krzeseł marki IKEA, model Snille lub podobne o identycznej kolorystyce Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady:

57 10.8 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami rastrowymi Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżonym:

58 11.0 Pomieszczeni konferencyjne 2 pomieszczenie 9c 11.1 Rzut pomieszczenia 11.2 Podłoga Podłoga pokryta wykładziną syntetyczną w kolorze wg. palet lub podobnym: 10.3 Listwy przypodłogowe Podłogi wykończone prostymi listwami przypodłogowymi w kolorze białym, grafitowym lub czarnym Kolorystyka ścian. Ściany pokryte białą farbą.

59 11.3 Sufit Sufit w kolorze białym Meble W pomieszczeniu przewidziano stół konferencyjny złozony z 14 stolików modułowych w kształcie trapezu. Do stołu dostawiono 18 zielonych krzeseł marki IKEA, model Snille lub podobne o identycznej kolorystyce Gniazdka elektryczne i włączniki świateł

60 Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady: 11.6 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami rastrowymi. 9.9 Kosz na śmieci Pmieszczenie zaopatrzono kosz na śmieci o pojemności 40-60l. w kolorze wg. palet lub zbliżonym:

61 12.0 Pomieszczenie magazynowe pomieszczenie nr Rzut pomieszczenia 12.2 Podłoga Podłoga pokryta mozaiką z wykładziny PVC lub innej o podobnej fakturze i właściwościach 12.2 Kolorystyka ścian i sufitu Ściany i sufit pokryte białą farbą.

62 12.3 Meble W pomieszczeniu przewidziano 14 standardowych regałów magazynowych o wymiarach 120x50x177cm. Mogą one zostać zastąpione regałami o wymiarach innych o 15% z zastrzeżeniem wysokości do max. 185cm. Rzędy regałów można zastąpić pojedyńczymi regałami o zwielokrotnionym wymiarze Gniazdka elektryczne i włączniki świateł Nowe gniazdka i włączniki, standardowe, w kolorze białym. Należy zachować istniejący układ gniazdek elektrycznych i włączników świateł. Przykłady:

63 12.5 Ośiwetlenie Należy zachować istniejący układ oświetlenia. Istniejące lampy należy zastąpić lampami świetlówkowymi. 13. Na wykonawcy spoczywa obowiązek osobistego zapoznania się z obiektem przed złożeniem oferty.
