1 OPTYMALIZACJA PRACY INSTALACJI ODSIARCZANIA KOTŁA OR-50 W CUKROWNI KLUCZEWO Mgr inż. Maciej Napieralski

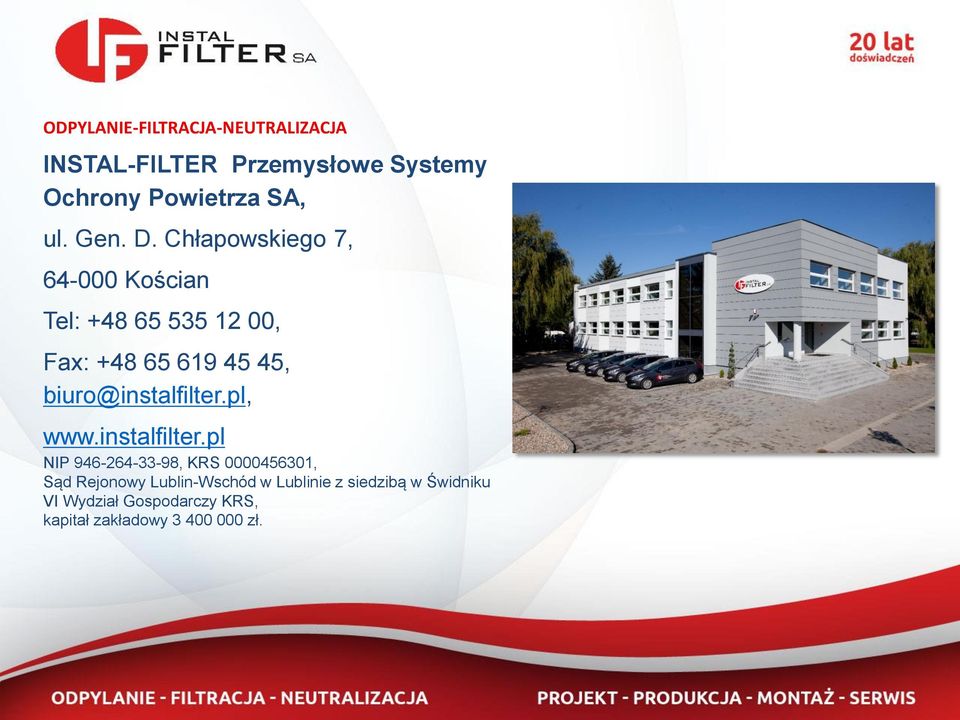

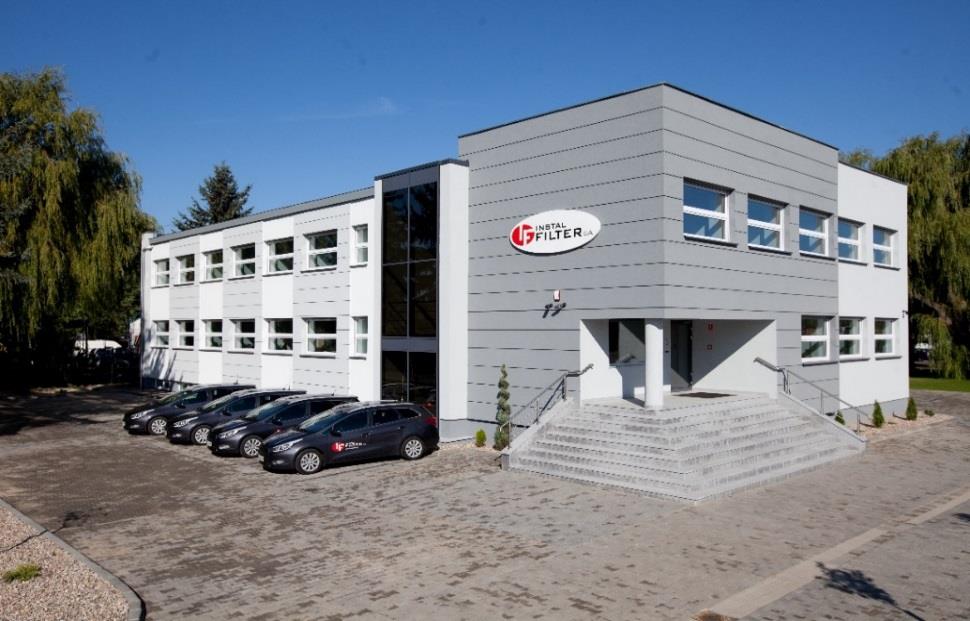

2 ODPYLANIE-FILTRACJA-NEUTRALIZACJA INSTAL-FILTER Przemysłowe Systemy Ochrony Powietrza SA, ul. Gen. D. Chłapowskiego 7, Kościan Tel: , Fax: , NIP , KRS , Sąd Rejonowy Lublin-Wschód w Lublinie z siedzibą w Świdniku VI Wydział Gospodarczy KRS, kapitał zakładowy zł.

3 Zakres działalności Projekt Produkcja Montaż Serwis

4 ZAKRES PRODUKCJI Modułowe filtry workowe typu FLAT-BAG Pionowe filtry workowe z workami okrągłymi Cyklofiltry Instalacje odsiarczania i neutralizacji spalin Odpylacze mechaniczne Systemy transportu - przenośniki ślimakowe, rurowe i odżużlacze wstęgowe WS Wentylatory przemysłowe Samoczynne zawory dozujące i dozowniki celkowe

5 Optymalizacja Cukrownia Kluczewo Optymalizacja polegała na dozowaniu dawek reagenta: - Sorbacal HPQ (Wapno hydratyzowane), - Sorbacal SP (Wapno hydratyzowane uszlachetnione), - BICAR 0/3 FF (Wodorowęglan sodu).

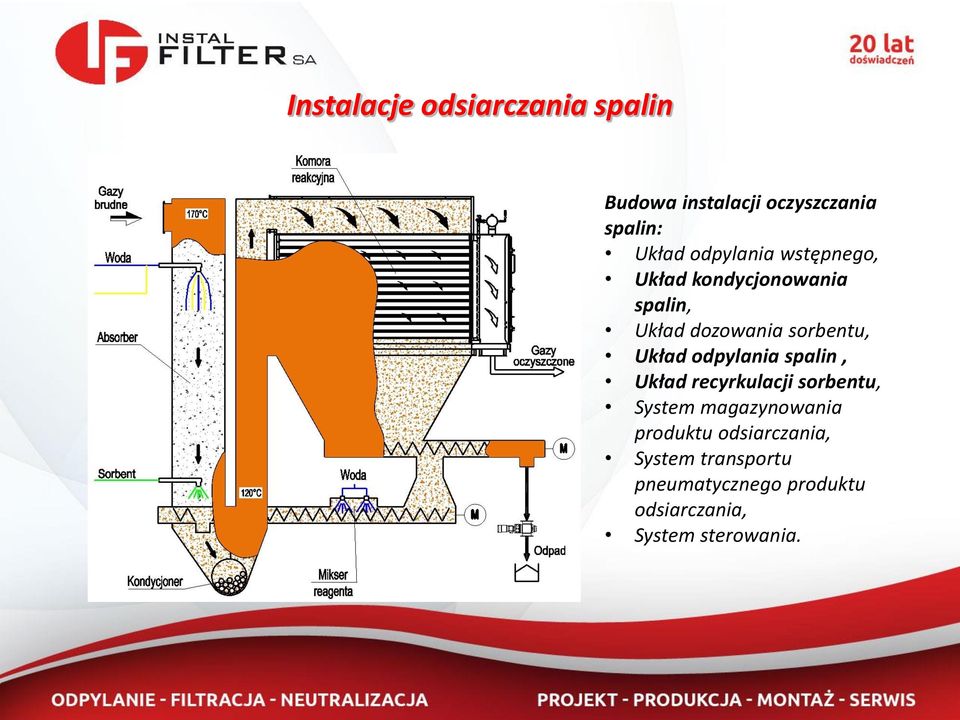

6 Budowa instalacji oczyszczania spalin: Układ odpylania wstępnego, Układ kondycjonowania spalin, Układ dozowania sorbentu, Układ odpylania spalin, Układ recyrkulacji sorbentu, System magazynowania produktu odsiarczania, System transportu pneumatycznego produktu odsiarczania, System sterowania.

7 Dyrektywa IED Standardy Emisyjne SO2/NOx/Pył - dla spalania węgla 50 MW i 100 MW 400/300/30 > 100 MW i 300 MW 250/200/25 > 300 MW 200/200/20 Jakim sposobem możemy to osiągnąć? - Sorbenty wapniowe - Wodorowęglan sodu

8 Optymalizacja SORBACAL HPQ Dawka sorbentu [kg/h] SO 2 za kotłem [mg/nm 3 przy 6% O 2 ] Emisja SO 2 [mg/nm 3 przy 6% O 2 ] Skuteczność - średnia [ % ] 9,11 32,19 41,02 SORBACAL HPQ brak zwilżania recyrkulaty SORBACAL HPQ recyrkulat zwilżany Dawka sorbentu [kg/h] SO 2 za kotłem [mg/nm 3 przy 6% O 2 ] Emisja SO 2 [mg/nm 3 przy 6% O 2 ] Skuteczność - średnia [ % ] 34,18 54,77 58,11 Maksymalna skuteczność odsiarczania 68,18%

9

10 Optymalizacja SORBACAL SP Dawka sorbentu [kg/h] SO 2 za kotłem [mg/nm 3 przy 6% O 2 ] Emisja SO 2 [mg/nm 3 przy 6% O 2 ] Skuteczność - średnia [ % ] 48,05 68,02 SORBACAL SP brak zwilżania recyrkulatu SORBACAL SP recyrkulat zwilżany Dawka sorbentu [kg/h] SO 2 za kotłem [mg/nm 3 przy 6% O 2 ] Emisja SO 2 [mg/nm 3 przy 6% O 2 ] Skuteczność - średnia [ % ] 75,66 85,8 Maksymalna skuteczność odsiarczania 90,84%

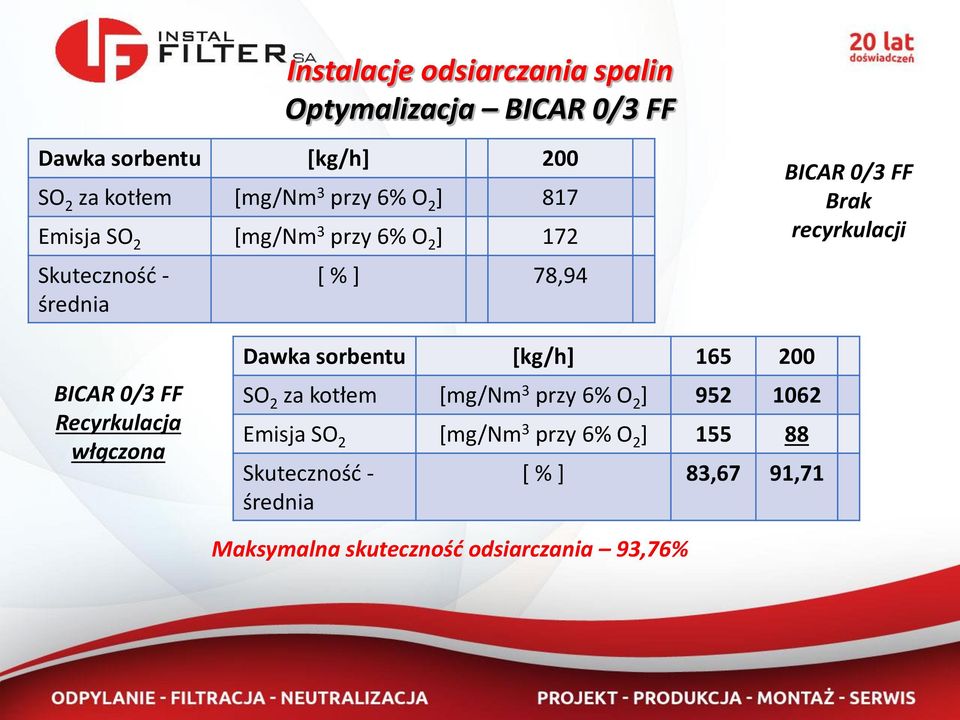

11 Optymalizacja BICAR 0/3 FF Dawka sorbentu [kg/h] 200 SO 2 za kotłem [mg/nm 3 przy 6% O 2 ] 817 Emisja SO 2 [mg/nm 3 przy 6% O 2 ] 172 Skuteczność - średnia [ % ] 78,94 BICAR 0/3 FF Brak recyrkulacji BICAR 0/3 FF Recyrkulacja włączona Dawka sorbentu [kg/h] SO 2 za kotłem [mg/nm 3 przy 6% O 2 ] Emisja SO 2 [mg/nm 3 przy 6% O 2 ] Skuteczność - średnia [ % ] 83,67 91,71 Maksymalna skuteczność odsiarczania 93,76%

12

13 Optymalizacja - Wnioski 1. Referencyjny poziom stężenia SO 2 został osiągnięty z użyciem każdego z sorbentów. 2. Badania potwierdziły możliwość głębszego odsiarczania. 3. Podczas pracy instalacji stwierdzono redukcję NOx od 10 do 20 %. 4. Podczas stosowania sorbentów wapiennych na filtrze temperatury spalin powinny być obniżone poniżej 130C 5. Uzyskanie wymaganej temperatury należy uzyskiwać przez wykorzystanie układu schładzania (kondycjonowania) spalin. 6. Podczas stosowania sorbentów wapiennych, znaczący wzrost skuteczności występuje podczas stosowania nawadniania recyrkulatu. 7. Podczas stosowania BICAR 0/3 FF występuje znaczący wzrost skuteczności podczas stosowania recyrkulacji sorbentu. 8. Potencjalne zwiększenie recyrkulacji BICAR 0/3 FF może znacząco obniżyć koszty eksploatacji.

14 Optymalizacja - Wnioski 10. Zakres stosowania sorbentów wapiennych poniżej 160C. 11. Zakres stosowania wodorowęglanu sody powyżej 160C.

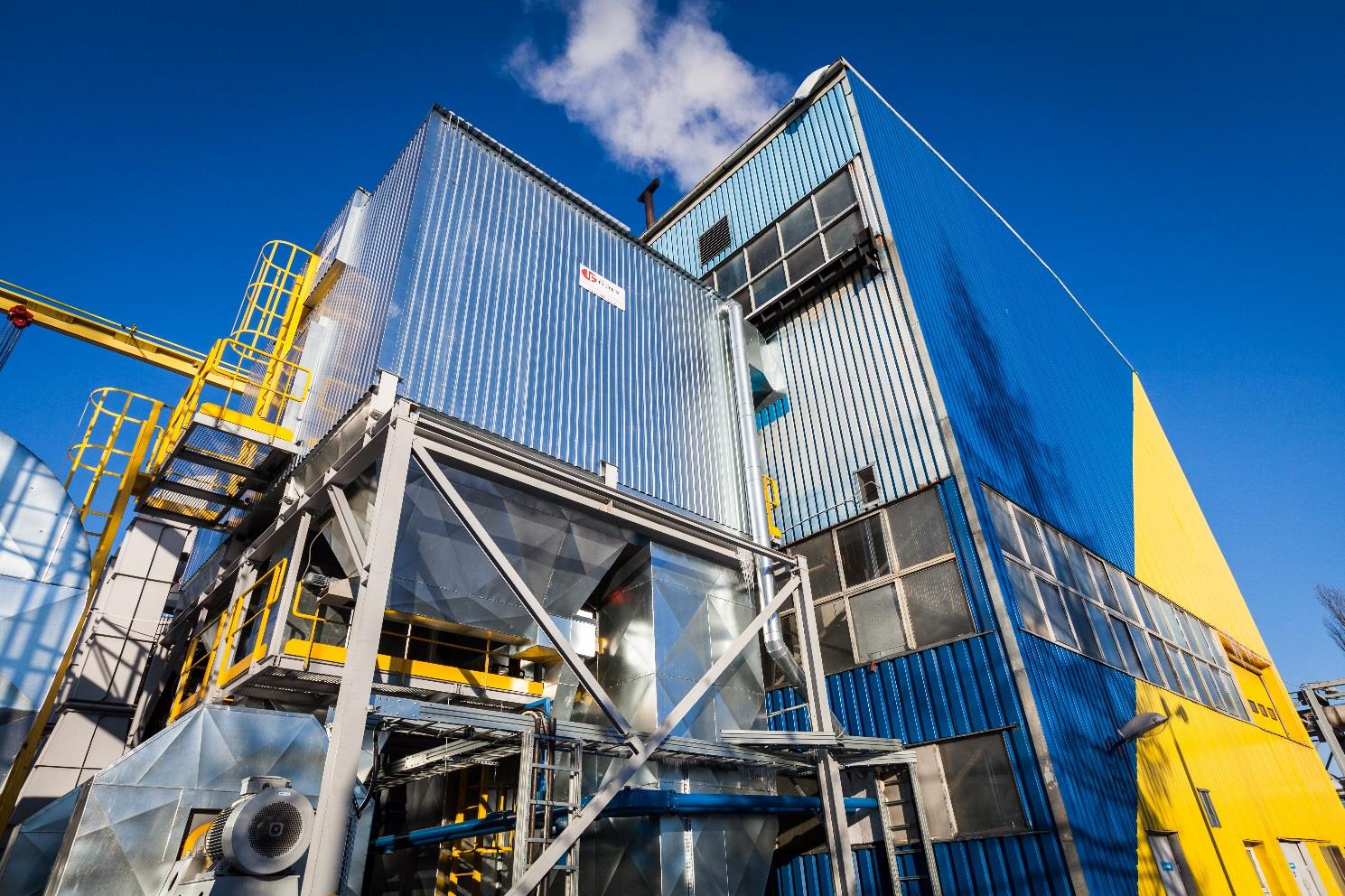

15 MPEC Olsztyn

16 MPEC Olsztyn

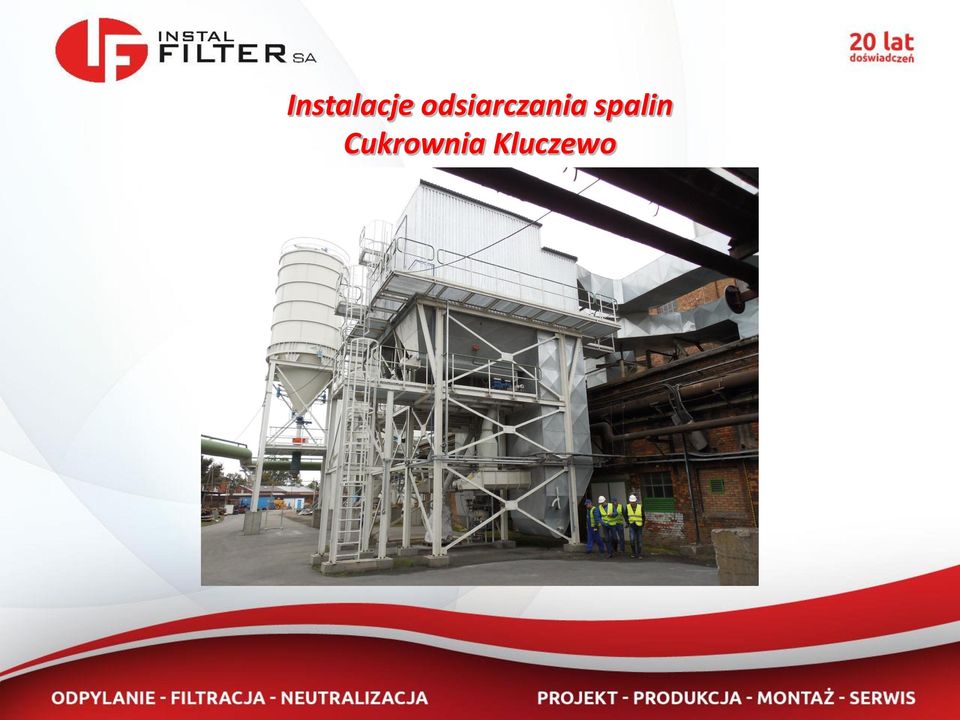

17 Cukrownia Kluczewo

18 Cukrownia Kluczewo

19 Cukrownia Kluczewo

20 Cukrownia Kluczewo

21 Dziękuję za uwagę
