1 HAFEN ZAWIESIA DO PŁYT BETONOWYCH FB 13 EEWACJE WYRÓB BUDOWANY CERTYFIKAT ZGODNOŚCI ITB-1543/W

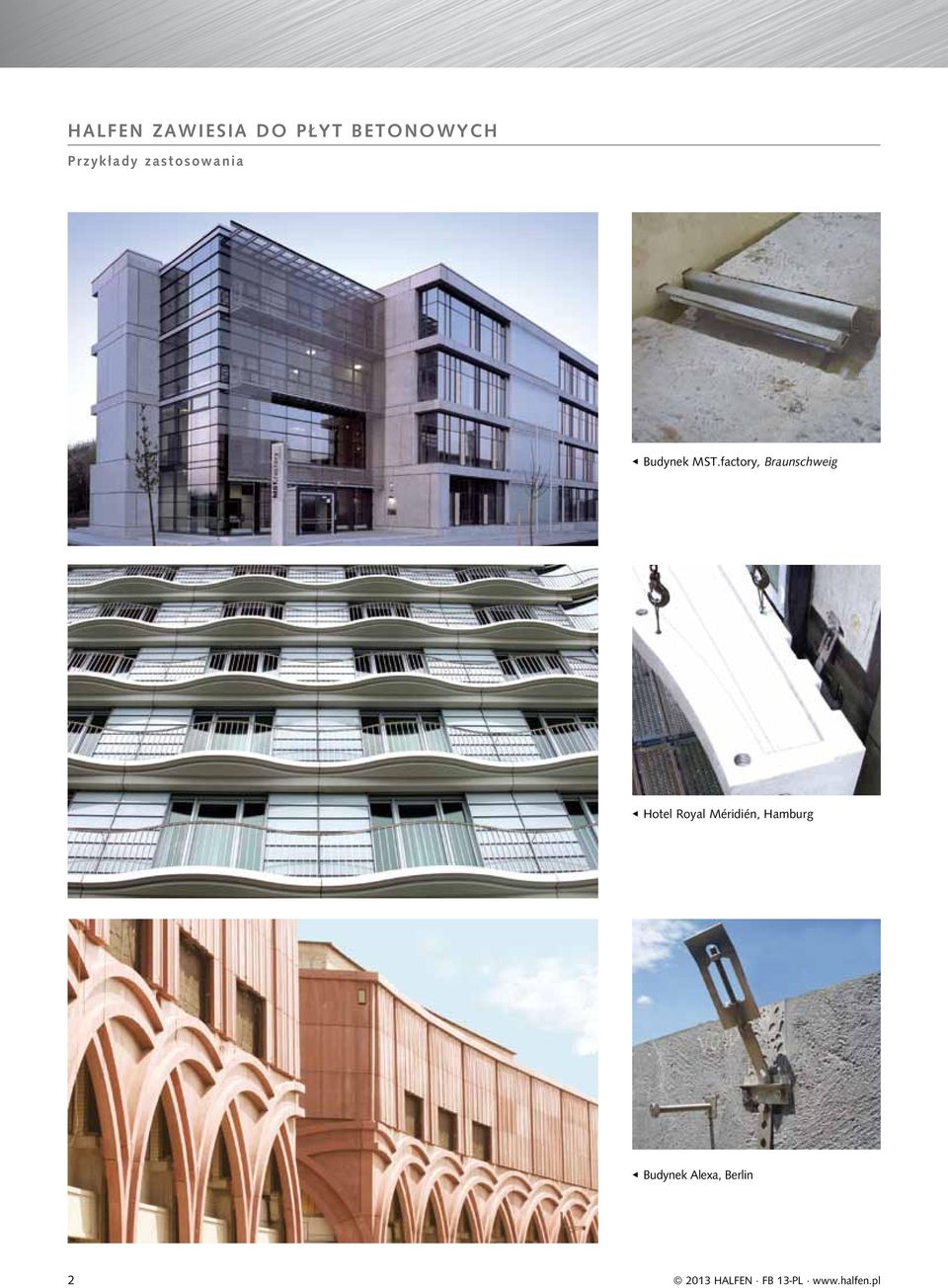

2 HAFEN ZAWIESIA DO PŁYT BETONOWYCH Przykłady zastosowania Budynek MST.factory, Braunschweig Hotel Royal Méridién, Hamburg Budynek Alexa, Berlin 2

3 HAFEN ZAWIESIA DO PŁYT BETONOWYCH Wstęp Podstawowe informacje dotyczące elewacji betonowych Zastosowanie innowacyjnych technologii produkcyjnych oraz zastosowanie nowoczesnych materiałów daje możliwość projektowania funkcjonalnych obiektów z ciekawymi betonowymi elewacjami prefabrykowanymi, wykonanymi z wysoką jakością. Betonowe płyty elewacyjne są mocowane do konstrukcji nośnej obiektu jako niezależne, cienkie, betonowe elementy fasadowe. Zastosowane materiały dla wszystkich oferowanych akcesoriów dla elewacji (stal nierdzewna A4) odpowiadają wymaganiom III klasy odporności korozyjnej. Wyróżnia się trzy podstawowe typy betonowych elementów elewacyjnych: zawieszane płyty betonowe kątowe płyty betonowe elementy balustradowe i attykowe Jak bezpiecznie i ekonomicznie projektować elewacje W tym katalogu znajdziecie Państwo wszystkie potrzebne informacje i detale dotyczące projektowania zamocowań betonowych elewacji w formie elementów prefabrykowanych. HAFEN pomoże Państwu w wyborze najwłaściwszego elementu w szerokim asortymencie akcesoriów. Możecie Państwo liczyć na pomoc na każdym etapie projektowania oraz na etapie wykonawstwa elewacji na obiekcie. Oprócz pomocy naszych specjalistów i techników, firma HAFEN oferuje Państwu program obliczeniowy pomocny w każdym aspekcie pracy projektowej. Prosty w użyciu program z pewnością okaże się przydatny w każdym Państwa projekcie. Akcesoria oferowane przez firmę HAFEN charakteryzują się wysokim poziomem bezpieczeństwa oraz wysoką jakością wykonania. Zawieszane płyty betonowe Kątowe płyty betonowe Elementy balustradowe i attykowe dowolność architektoniczna ekonomia wykonawstwa szybkość montażu duży zakres grubości izolacji estetyka wykończenia elewacji brak mostków termicznych bezpieczeństwo montażu wygoda wykonawcza dowolność architektoniczna bezpieczeństwo i szybkość montażu 3

4 HAFEN ZAWIESIA DO PŁYT BETONOWYCH Spis treści Zawiesia do płyt betonowych FPA-3 6 FPA-5, FPA-5Z 8 FPA-5A 9 FPA-5AZ 10 Podstawowe obliczenia statyczne 11 Łączniki perforowane 12 Stosowanie zawiesi FPA-3 oraz FPA-5 w płytach 14 Montaż płyt na zawiesiach FPA-3 oraz FPA-5 15 Trzpienie do montażu płyt kątowych WPA-A, WPA-B 16 Wstępny dobór elementów mocujących 16 Montaż płyt kątowych 17 Wsporniki balustradowe i atykowe Wsporniki balustradowe BRA 18 Wymiarowanie i dobór 20 Zastosowanie i montaż wsporników HAFEN BRA 21 b Zamocowania poziome i trzpienie dyblujące Przegląd asortymentu 25 Śruby dystansowe DS 26 Wymiarowanie i dobór śrub dystansowych DS 26 Nośność śrub dystansowych DS 28 Łączniki na odrywanie D 29 Łącznik sprężający SPV 31 Kotwa wiatrowa WDK 32 Kotwa wiatrowa WDI 33 Łączniki HKZ 34 Trzpienie dyblujące HFV 36 Łączniki uniwersalne UZ 39 4

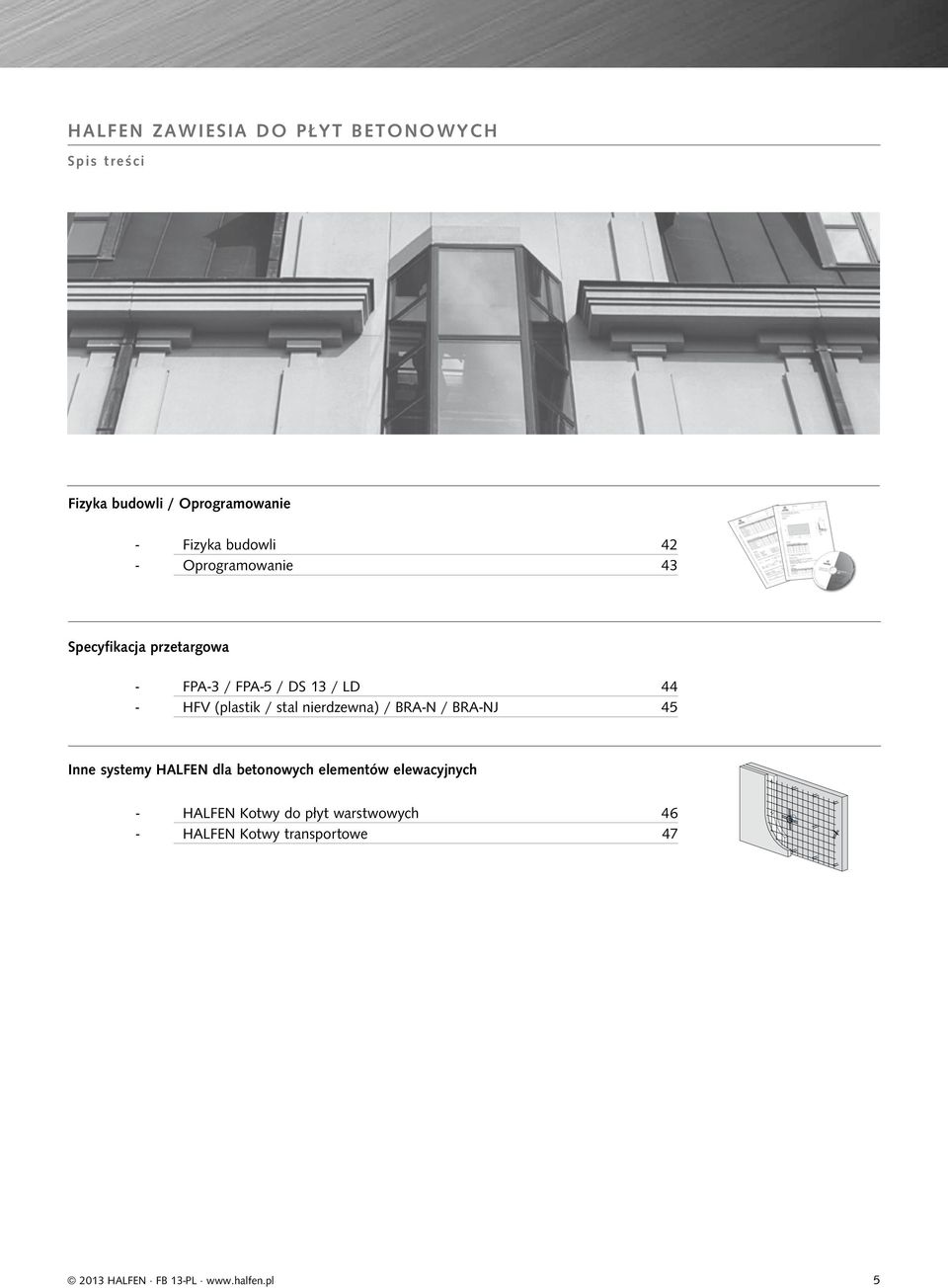

5 HAFEN ZAWIESIA DO PŁYT BETONOWYCH Spis treści Fizyka budowli / Oprogramowanie Fizyka budowli 42 Oprogramowanie 43 Specyfikacja przetargowa FPA-3 / FPA-5 / DS 13 / D 44 HFV (plastik / stal nierdzewna) / BRA-N / BRA-NJ 45 Inne systemy HAFEN dla betonowych elementów elewacyjnych HAFEN Kotwy do płyt warstwowych 46 HAFEN Kotwy transportowe 47 5

6 HAFEN Zawiesia typu FPA-3 Zawiesia FPA-3 Komponenty zestawu FPA-3 FPA R (elementy do zabetonowania w ścianie nośnej): Element nośny i kształtka styropianowa FPA M (element montażowy): Łącznik perforowany z nakrętką i podkładką oraz bolcem ryglującym FPA G (zestaw kompletny): FPA R + FPA M + FPA E FPA - 3/5 - E (element do zabetonowania w prefabrykacie): Element nośny i kształtka styropianowa Element do zabetonowania w prefabrykacie FPA-3/5-E Element do zabetonowania w prefabrykacie jest taki sam bez względu na wybrany typ zawiesia FPA i może być dobrany według tablicy poniżej. Wytyczne dla zastosowania, instrukcję montażu wraz z symboliką kolorystyczną można znaleźć na stronach f y c 30 d br min = 4 d s w e z br m n c r min Øx Strzemiona proste dla zawiesi w grupach od 5kN do 22kN Strzemiona odgięte dla zawiesi w grupach od 34kN do 56kN Elementy do zabudowania w prefabrykacie FPA-3/5-E Grupa nośności [kn] Nośność F V,Rd [kn] f min Element do zabetonowania w prefabrykacie FPA-3/5-E stosowany dla wersji FPA-3, FPA-5, FPA-5Z, FPA-5A, FPA-5AZ b r min c r min Strzemiona zbrojeniowe (w gestii wykonawcy) c e m n w Ø x y z Możliwe tylko w przypadku stosowania otulin betonowych o minimalnej grubości (brak tolerancji montażu) 6

7 HAFEN zawiesia typu FPA-3 Zawiesia FPA-3 b d a r o a r d br =4 d s hx patrz str. 12 p to a g d s Strzemiona należy wykonać ze stali B 500 A lub B 500 B nie są dostarczane przez firmę HAFEN. Stabilizacja płyty w poziomie przy użyciu śrub dystansowych, patrz str. 26 Wymiary w Śruby dystansowe i tulejki należy zamawiać oddzielnie, patrz str. 26 Komponenty zestawu FPA-3 FPA R (elementy do zabetonowania w ścianie nośnej): Element nośny i kształtka styropianowa FPA M (element montażowy): Łącznik perforowany z nakrętką i podkładką oraz bolcem ryglującym FPA G (zestaw kompletny): FPA R + FPA M + FPA E Przykład zamówienia FPA G Wersja Element Grupa nośności Odstęp od ściany nośnej b (mm) FPA E (element do zabetonowania w prefabrykacie): Element nośny i kształtka styropianowa Tabela wymiarów elementu FPA-3-R Grupa nośności Nośność F V,Rd Kąt zawiesia a Głębokość montażu a Odległość Strzemię d min krawędziowa a r t o r o p d s g [kn] [kn] Pozostałe dane dotyczące łącznika perforowanego patrz str. 12 W przypadku wartości a r mniejszej od podanej, należy skonktować się z Działem Technicznym firmy HAFEN 7

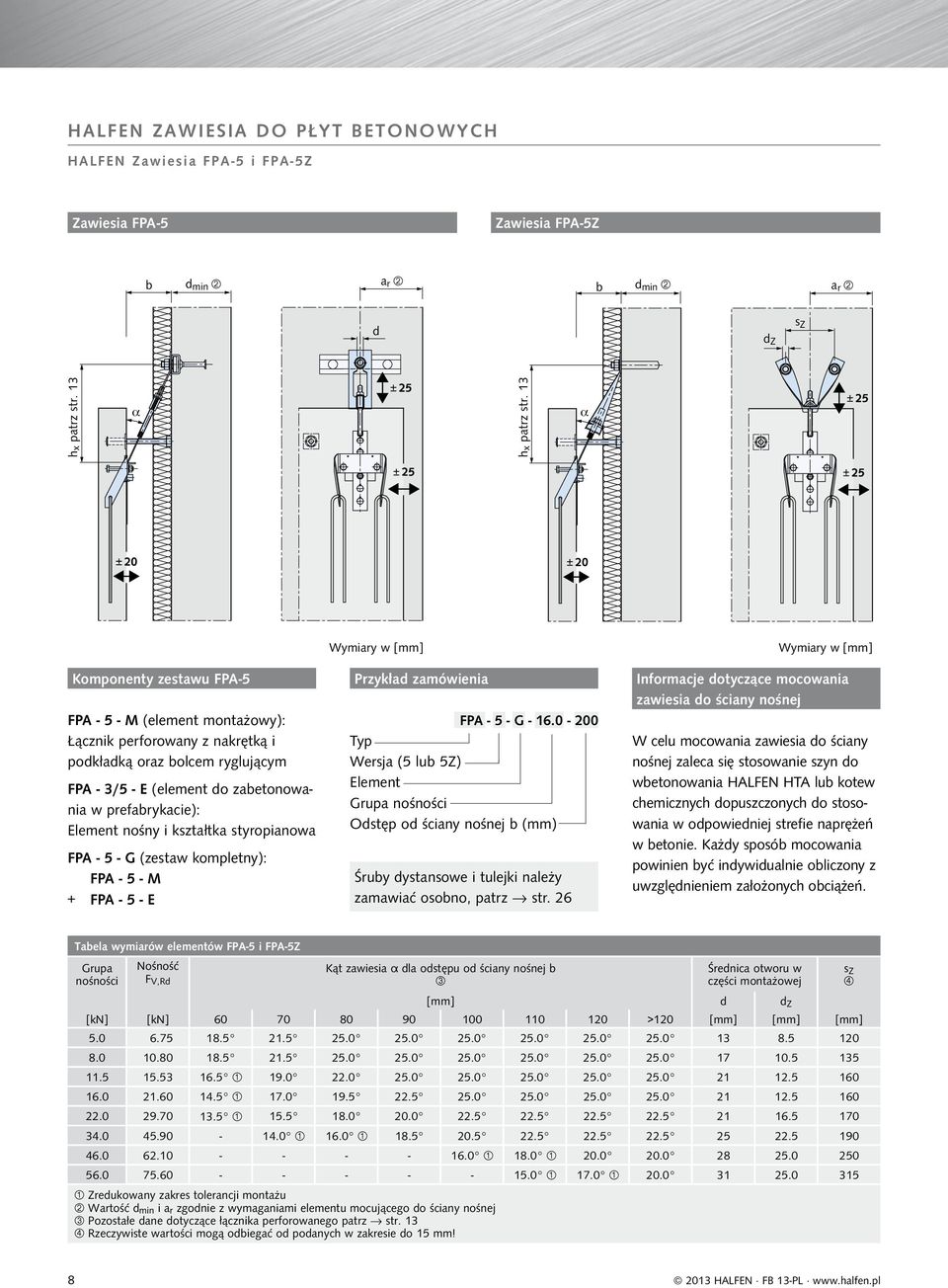

8 HAFEN Zawiesia FPA-5 i FPA-5Z Zawiesia FPA-5 Zawiesia FPA-5Z b d min a r b d min a r d d Z s Z hx patrz str. 13 α hx patrz str. 13 α Wymiary w Wymiary w Komponenty zestawu FPA-5 Przykład zamówienia Informacje dotyczące mocowania zawiesia do ściany nośnej FPA G Wersja (5 lub 5Z) Element Grupa nośności Odstęp od ściany nośnej b (mm) FPA M (element montażowy): Łącznik perforowany z nakrętką i podkładką oraz bolcem ryglującym FPA - 3/5 - E (element do zabetonowania w prefabrykacie): Element nośny i kształtka styropianowa FPA G (zestaw kompletny): FPA M + FPA E Śruby dystansowe i tulejki należy zamawiać osobno, patrz str. 26 W celu mocowania zawiesia do ściany nośnej zaleca się stosowanie szyn do wbetonowania HAFEN HTA lub kotew chemicznych dopuszczonych do stosowania w odpowiedniej strefie naprężeń w betonie. Każdy sposób mocowania powinien być indywidualnie obliczony z uwzględnieniem założonych obciążeń. Tabela wymiarów elementów FPA-5 i FPA-5Z Grupa nośności Nośność F V,Rd Kąt zawiesia α dla odstępu od ściany nośnej b Średnica otworu w części montażowej s Z d d Z [kn] [kn] > Zredukowany zakres tolerancji montażu Wartość d min i a r zgodnie z wymaganiami elementu mocującego do ściany nośnej Pozostałe dane dotyczące łącznika perforowanego patrz str. 13 Rzeczywiste wartości mogą odbiegać od podanych w zakresie do 15 mm! 8

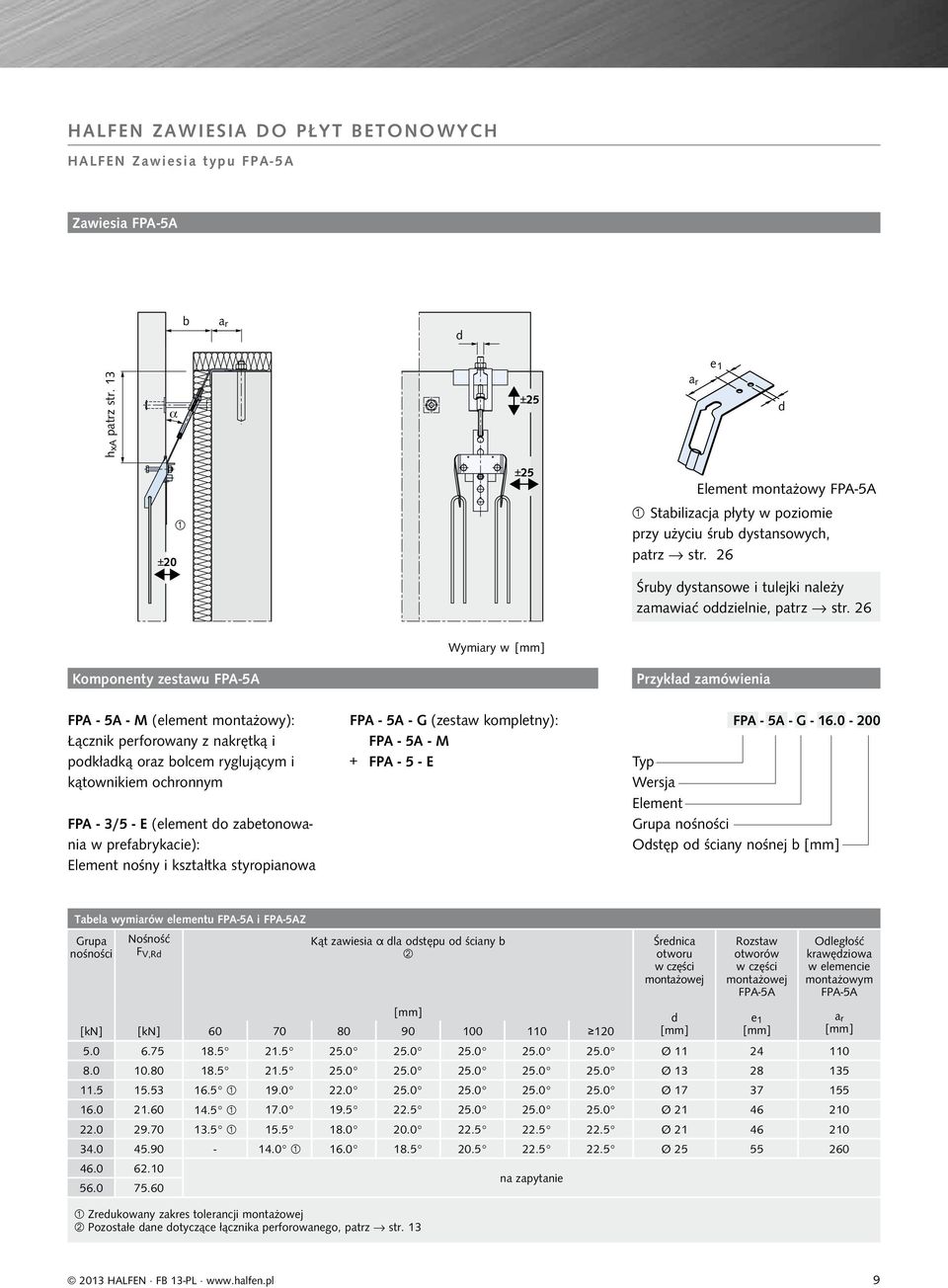

9 HAFEN Zawiesia typu FPA-5A Zawiesia FPA-5A b a r d e 1 hxa patrz str. 13 α a r d Element montażowy FPA-5A Stabilizacja płyty w poziomie przy użyciu śrub dystansowych, patrz str. 26 Śruby dystansowe i tulejki należy zamawiać oddzielnie, patrz str. 26 Wymiary w Komponenty zestawu FPA-5A FPA - 5A - M (element montażowy): Łącznik perforowany z nakrętką i podkładką oraz bolcem ryglującym i kątownikiem ochronnym FPA - 3/5 - E (element do zabetonowania w prefabrykacie): Element nośny i kształtka styropianowa FPA - 5A - G (zestaw kompletny): FPA - 5A - M + FPA E Przykład zamówienia FPA - 5A - G Wersja Element Grupa nośności Odstęp od ściany nośnej b Tabela wymiarów elementu FPA-5A i FPA-5AZ Grupa nośności Nośność F V,Rd Kąt zawiesia α dla odstępu od ściany b [kn] [kn] Średnica otworu w części montażowej d Rozstaw otworów w części montażowej FPA-5A e 1 Odległość krawędziowa w elemencie montażowym FPA-5A Ø Ø Ø Ø Ø Ø Zredukowany zakres tolerancji montażowej Pozostałe dane dotyczące łącznika perforowanego, patrz str. 13 na zapytanie a r 9

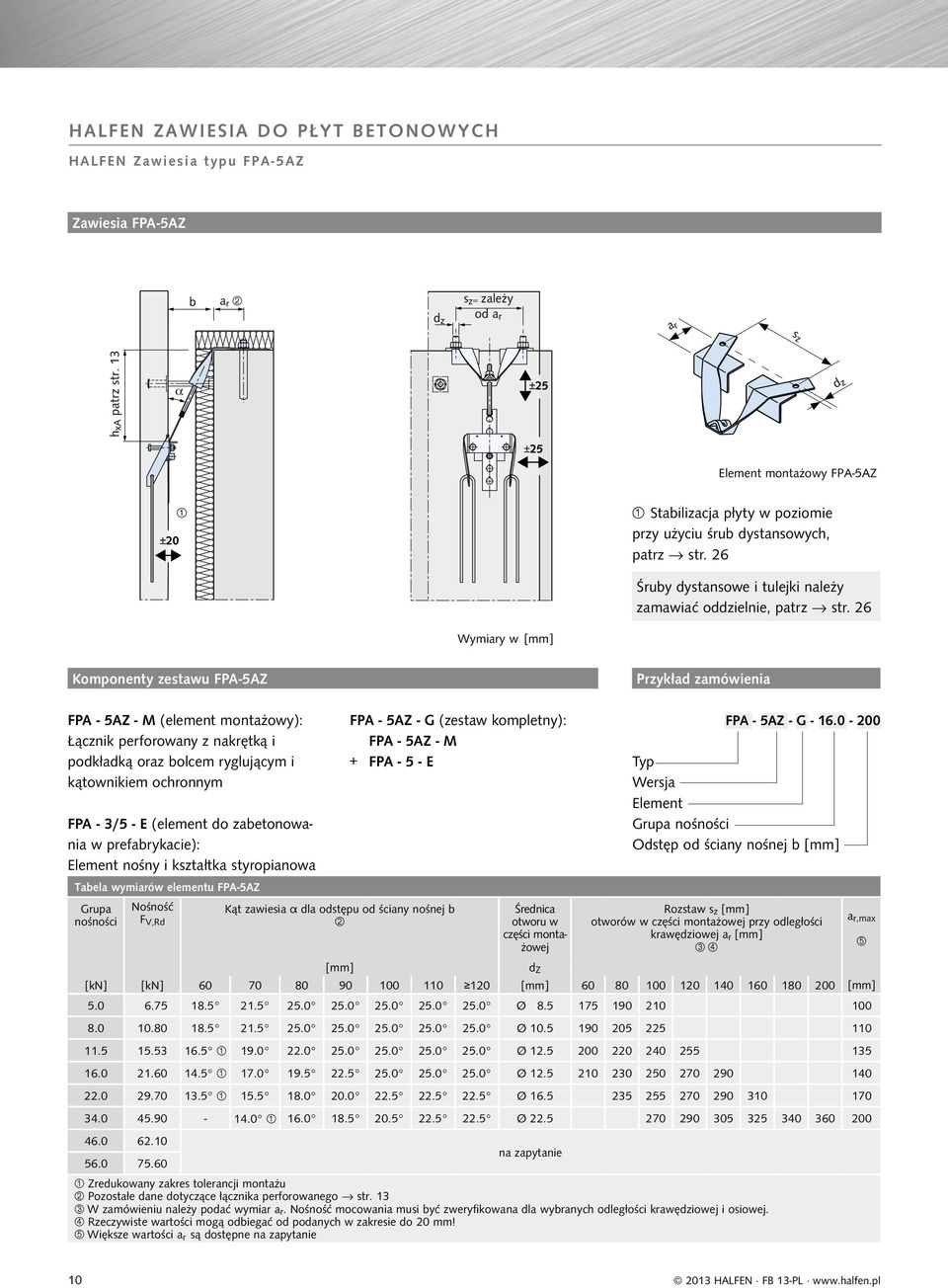

10 HAFEN Zawiesia typu FPA-5AZ Zawiesia FPA-5AZ b a r d z s z= zależy od a r a r s z hxa patrz str. 13 α d z Element montażowy FPA-5AZ Stabilizacja płyty w poziomie przy użyciu śrub dystansowych, patrz str. 26 Śruby dystansowe i tulejki należy zamawiać oddzielnie, patrz str. 26 Wymiary w Komponenty zestawu FPA-5AZ Przykład zamówienia FPA - 5AZ - M (element montażowy): Łącznik perforowany z nakrętką i podkładką oraz bolcem ryglującym i kątownikiem ochronnym FPA - 3/5 - E (element do zabetonowania w prefabrykacie): Element nośny i kształtka styropianowa Tabela wymiarów elementu FPA-5AZ Grupa nośności Nośność F V,Rd Kąt zawiesia α dla odstępu od ściany nośnej b Średnica otworu w części montażowej Rozstaw s z otworów w części montażowej przy odległości krawędziowej a r d Z [kn] [kn] Ø Ø Ø Ø Ø Ø FPA - 5AZ - G (zestaw kompletny): FPA - 5AZ - M + FPA E na zapytanie Zredukowany zakres tolerancji montażu Pozostałe dane dotyczące łącznika perforowanego str. 13 W zamówieniu należy podać wymiar a r. Nośność mocowania musi być zweryfikowana dla wybranych odległości krawędziowej i osiowej. Rzeczywiste wartości mogą odbiegać od podanych w zakresie do 20 mm! Większe wartości a r są dostępne na zapytanie FPA - 5AZ - G Wersja Element Grupa nośności Odstęp od ściany nośnej b a r,max 10

11 Podstawowe obliczenia statyczne Zebranie obciążeń i wybór odpowienich elementów mocujących Dla mocowania elewacyjnej płyty betonowej konieczne jest użycie dwóch wieszaków nośnych dla przeniesienia obciążeń pionowych (od ciężaru własnego płyty) oraz czterech elementów dystansowych (dwóch górą i dwóch dołem) dla przeniesienia obciążeń poziomych i odpowiedniej stabilizacji płyty. W pewnych przypadkach dwa dolne elementy dystansowe mogą być zastąpione przez trzpienie dyblujące płyty między sobą. W przypadku działania sił odrywających spowodowanych ssaniem wiatru, konieczne jest zabezpieczenie mocowania na odrywanie od powierzchni ściany nośnej poprzez użycie odpowiedniego akcesorium. Obciążenia: G = obciążenie pionowe od ciężaru własnego płyty przypadające na pojedyncze zawiesie W = obciążenie poziome od działania wiatru Przy mocowaniu pojedynczej płyty dopuszcza się zastosowanie nie więcej jak dwóch zawiesi. W przypadku gdy rozkład obciążeń na elementy mocujące nie jest równomierny, konieczne jest przeprowadzenie dokładnych kalkulacji sił w poszczególnych elementach. Obciążenie wiatrem należy kalkulować zgodnie z wymaganiami odpowiedniej normy. Koniecznym może być również wprowadzenie do obliczeń dodatkowego współczynnika bezpieczeństwa na poziomie 1,2. V R Częściowe obciążeniowe współczynniki bezpieczeństwa: γ G = 1.35 dla obciążenia stałego (ciężar własny) γ Q = 1.50 dla obciążeń zmiennych (obciążenia wiatrowe) α D o h 2 Siły w elementach mocujących: V d = składowa pionowa siły w zawiesiu = G γ G H d = składowa pozioma siły w zawiesiu = V d tan α R d = siła wypadkowa w zawiesiu = (V 2 d + H d 2 ) Do d = siła pozioma w górnym elemencie dystansowym (od Do g,d + Do w,d ) Du d = siła pozioma w dolnym elemencie dystansowym (od Du g,d + Du w,d ) h W G H h 1 Do g,d = siła pozioma w górnym elemencie od ciężaru własnego γ G max Do w,d = siła pozioma w górnym elemencie od parcia wiatru (wd γ Q ) min Do w,d = siła pozioma w górnym elemencie od ssania wiatru (ws γ Q ) Du g,d = siła pozioma w dolnym elemencie od ciężaru własnego γ G max Du w,d = siła pozioma w dolnym elemencie od parcia wiatru (wd γ Q ) min Du w,d = siła pozioma w dolnym elemencie od ssania wiatru (ws γ Q ) e D u f b Warunki: Jeśli min Do d < 0 konieczne jest zastosowanie zabezpieczenia na odrywanie Jeśli min Du d < 0 konieczne jest zastosowanie zabezpieczenia na odrywanie Obliczenia: ΣM A Du g,d = ( H d h 2 + V d e ) / h 1 max Du d = Du g,d + max Du w,d min Du d = Du g,d min Du w,d ΣH Do g,d = H d Du g,d max Do d = Do g,d + max Do w,d min Do d = Do g,d min Do w,d D u h 1 a = kąt zawiesia nośnego (patrz tabela strony 7-10) 11

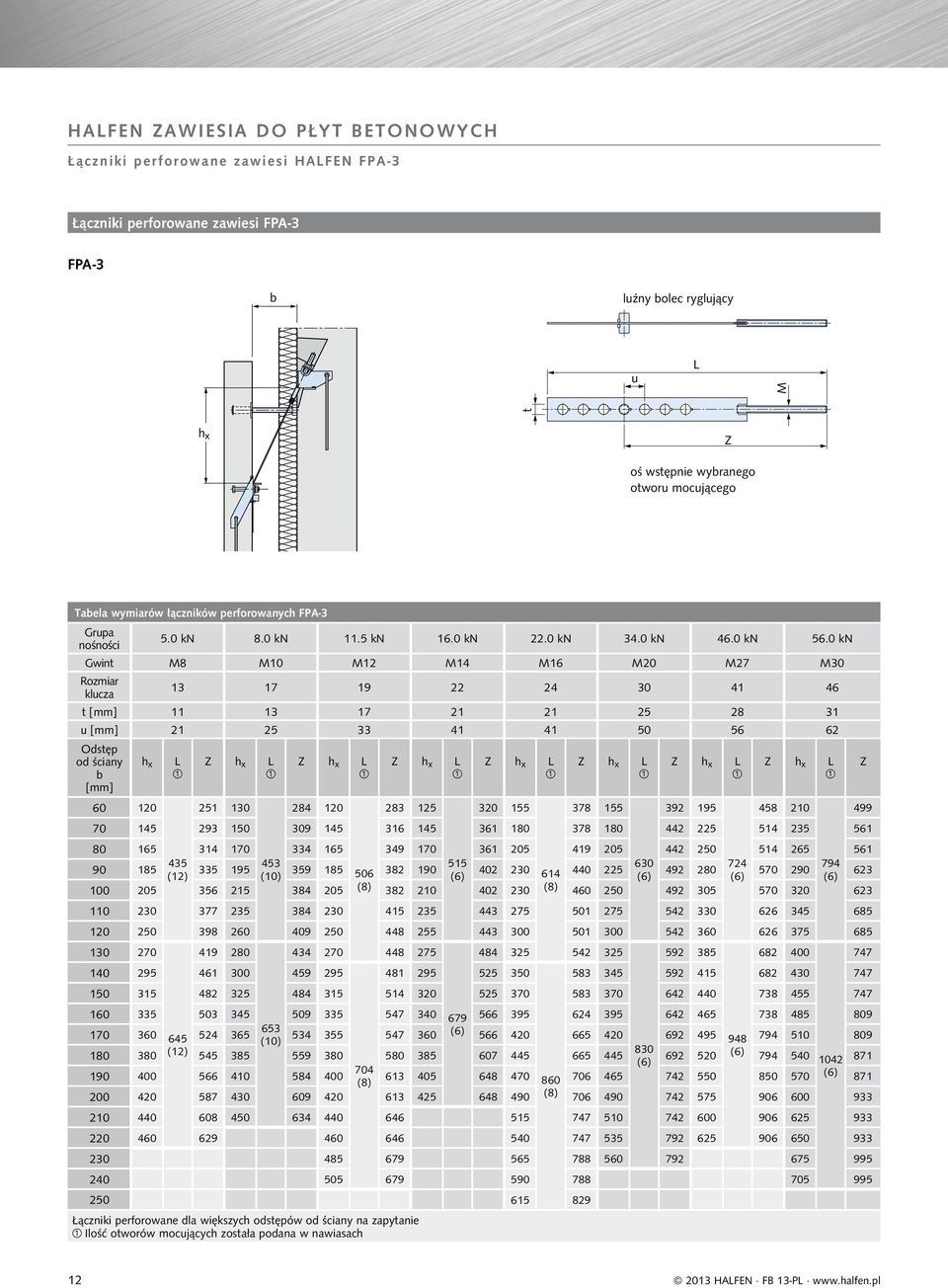

12 Łączniki perforowane zawiesi HAFEN FPA-3 Łączniki perforowane zawiesi FPA-3 FPA-3 b luźny bolec ryglujący u t M h x Z oś wstępnie wybranego otworu mocującego Tabela wymiarów łączników perforowanych FPA-3 Grupa nośności 5.0 kn 8.0 kn 11.5 kn 16.0 kn 22.0 kn 34.0 kn 46.0 kn 56.0 kn Gwint M8 M10 M12 M14 M16 M20 M27 M30 Rozmiar klucza t u Odstęp od ściany b h x Z h x Z h x Z h x Z h x Z h x Z h x Z h x (12) (10) (6) (6) (6) (6) (8) (8) (6) (10) (12) (6) (6) (6) (8) (8) Z Łączniki perforowane dla większych odstępów od ściany na zapytanie Ilość otworów mocujących została podana w nawiasach 12

13 Łączniki perforowane zawiesi HAFEN FPA-5, FPA-5Z, FPA-5A i FPA-5AZ Łączniki perforowane zawiesi FPA-5, FPA-5Z, FPA-5A i FPA-5AZ b FPA-5 oraz FPA-5Z FPA-5A oraz FPA-5AZ b luźny bolec ryglujący u h x h xa M t Tabela wymiarów łączników perforowanych FPA-5, FPA-5Z, FPA-5A i FPA-5AZ Grupa nośności 5.0 kn 8.0 kn 11.5 kn 16.0 kn 22.0 kn 34.0 kn 46.0 kn 56.0 kn Gwint M8 M10 M12 M14 M16 M20 M27 M30 Rozmiar klucza t u Odstępy od ściany b h x h xa Z h x h xa Z h x h xa Z h x h xa Z (4) (4) (4) (4) (4) (4) (4) (4) 437 h x h xa Z h x h xa Z h x h xa Z h x h xa (12) (10) (8) (6) (8) (6) (6) (6) (12) (10) (8) (6) (8) (6) (6) (6) Łączniki perforowane dla większych odstępów od ściany na zapytanie Ilość otworów mocujących została podana w nawiasach h x dla FPA-5 / 5Z h xa dla FPA-5A / 5AZ Z Oś wstępnie wybranego otworu mocującego Z - 13

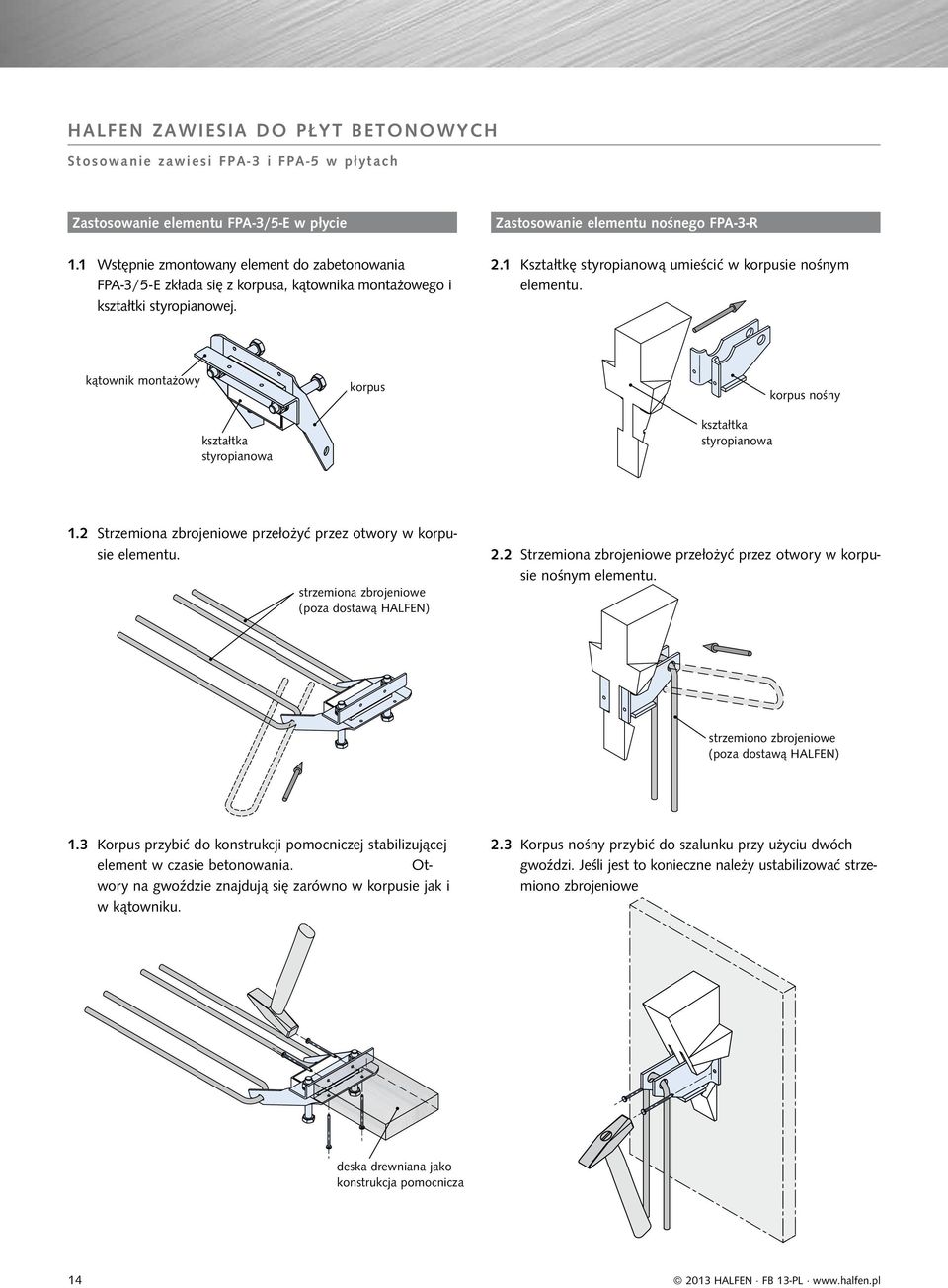

14 Stosowanie zawiesi FPA-3 i FPA-5 w płytach Zastosowanie elementu FPA-3/5-E w płycie 1.1 Wstępnie zmontowany element do zabetonowania FPA-3/5-E zkłada się z korpusa, kątownika montażowego i kształtki styropianowej. Zastosowanie elementu nośnego FPA-3-R 2.1 Kształtkę styropianową umieścić w korpusie nośnym elementu. kątownik montażowy kształtka styropianowa korpus kształtka styropianowa korpus nośny 1.2 Strzemiona zbrojeniowe przełożyć przez otwory w korpusie elementu. strzemiona zbrojeniowe (poza dostawą HAFEN) 2.2 Strzemiona zbrojeniowe przełożyć przez otwory w korpusie nośnym elementu. strzemiono zbrojeniowe (poza dostawą HAFEN) 1.3 Korpus przybić do konstrukcji pomocniczej stabilizującej element w czasie betonowania. Otwory na gwoździe znajdują się zarówno w korpusie jak i w kątowniku. 2.3 Korpus nośny przybić do szalunku przy użyciu dwóch gwoździ. Jeśli jest to konieczne należy ustabilizować strzemiono zbrojeniowe deska drewniana jako konstrukcja pomocnicza 14

15 Montaż płyt na zawiesiach FPA-3 i FPA-5 Montaż łącznika perforowanego 1.1 Usunąć kształtkę styropianową. Styropian pozostały między korpusem a kątownikiem można usunąć przy użyciu łącznika perforowanego. Montaż płyty elewacyjnej 2.1 Zaczep wieszaka zamontować na łączniku perforowanym 1.2 Łącznik perforowany wsunąć w szczelinę między korpusem a kątownikiem montażowym 2.2 Zaczep wieszaka zawiesić na kołku rozporowym lub kotwie chemicznej bolec ryglujący zaczep wieszaka 1.3 Wstępnie wyregulować długość łącznika perforowanego zgodnie z tabelami katalogowymi, zaryglować jego położenie przy użyciu bolca obracając go o 180 w odpowiednim otworze i odgiąć łącznik na krawędzi kątownika. 3.1 Zamontować łącznik kołyskowy na łączniku perforowanym i wieszak zawiesić na wbetonowanym w ścianę elemencie nośnym. 1.4 Śruby dokręcić momentem wskazanym w tabeli poniżej. Wymagany moment dokręcenia śrub montażowych Grupa nośności [kn] Moment dokręcenia [Nm] Rozmiar klucza Oznaczenie kolorystyczne żółty czerwony niebieski zielony brązowy czarny pomarańczowy biały łącznik kołyskowy 15

16 Trzpienie do montażu płyt kątowych WPA-A/-B WPA - A (trzpień mocujący) WPA -B (trzpień z plastikową tulejką i podkładką elastomerową umożliwiający kompensację odkształceń termicznych) Trzpienie mocujące umożliwiają regulację wysokości montażu płyty w zakresie ± 20 mm. Nośność od 5 kn do 16 kn: b = 20 mm: + 20 mm; - 5 mm b = 30 mm: + 20 mm; - 15 mm b 40 mm: ± 20 mm Nośność od 22 kn do 34 kn: b = 30 mm: + 20 mm; - 10 mm b 40 mm: ± 20 mm Zalecamy zastosowanie dwóch trzpieni z których jeden powinien umożliwić kompensację odkształceń termicznych. Przykład zamówienia: WPA - A Produkt Grupa nośności [kn] Wymiar b Wstępny dobór trzpieni H a Ø p V b c Obliczenia szczegółowe: Nie są wymagane jeśli spełnione są warunki nośności H max i V max zawarte w tabeli patrz strona 17. Przykład obliczeniowy: założenia: V = 10.0 kn H = 2.0 kn b = 8 cm l g M kwadratowa gwintowana płytka regulacyjna l g l t D u Wstępnie przyjęto: grupa nośności 11.5kN Ø D d N d M d = 1.35 V [kn] = = 13.5 kn = 1.4 H (b + Ø d) [kncm] = ( ) = kncm N d / (k N Rd ) + M d / M y,rd + temp ,5 / / = <

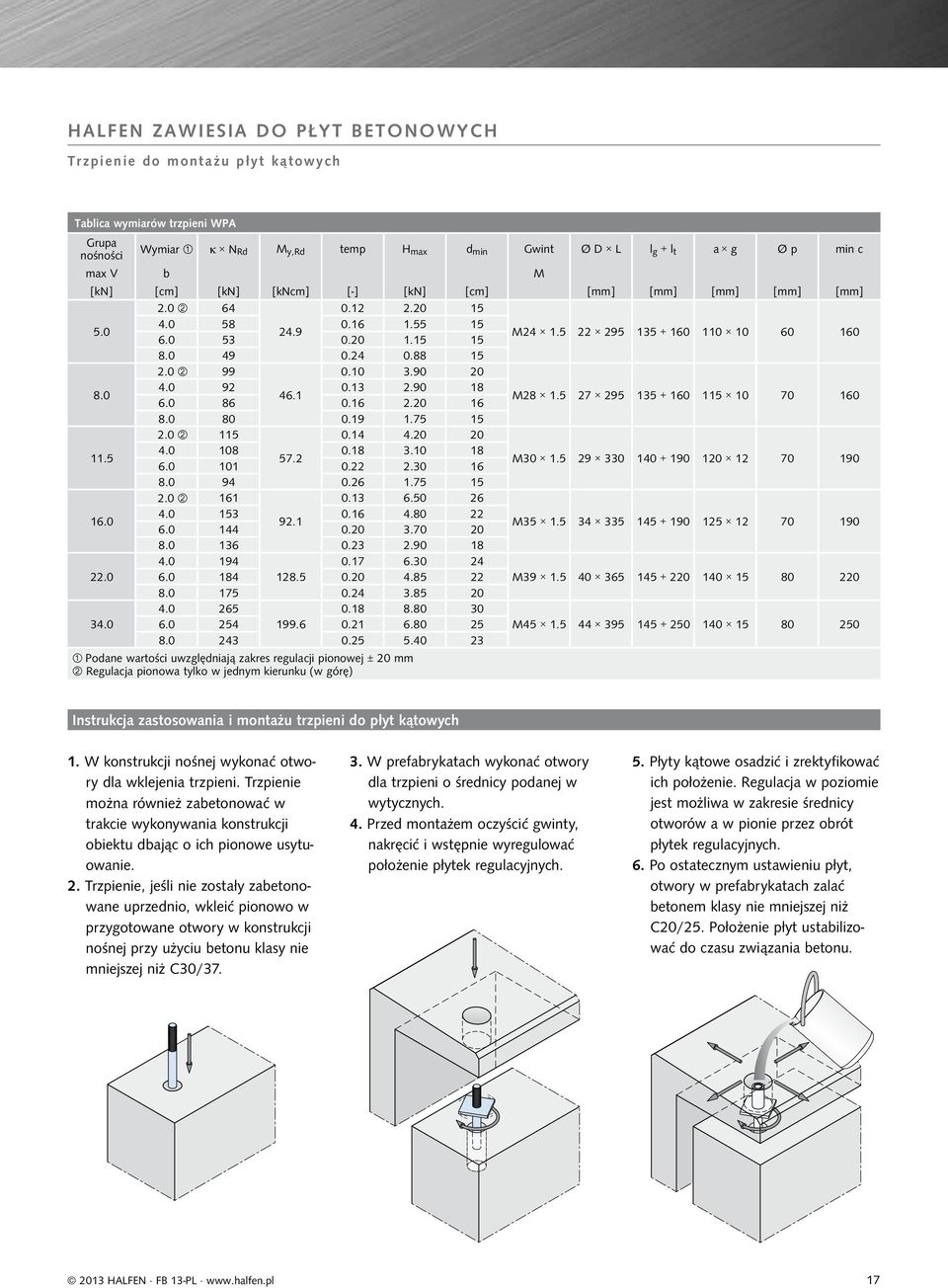

17 Trzpienie do montażu płyt kątowych Tablica wymiarów trzpieni WPA Grupa nośności Wymiar κ N Rd M y,rd temp H max d min Gwint Ø D l g + l t a g Ø p min c max V b M [kn] [cm] [kn] [kncm] [-] [kn] [cm] M M M M M M Podane wartości uwzględniają zakres regulacji pionowej ± 20 mm Regulacja pionowa tylko w jednym kierunku (w górę) Instrukcja zastosowania i montażu trzpieni do płyt kątowych 1. W konstrukcji nośnej wykonać otwory dla wklejenia trzpieni. Trzpienie można również zabetonować w trakcie wykonywania konstrukcji obiektu dbając o ich pionowe usytuowanie. 2. Trzpienie, jeśli nie zostały zabetonowane uprzednio, wkleić pionowo w przygotowane otwory w konstrukcji nośnej przy użyciu betonu klasy nie mniejszej niż C30/ W prefabrykatach wykonać otwory dla trzpieni o średnicy podanej w wytycznych. 4. Przed montażem oczyścić gwinty, nakręcić i wstępnie wyregulować położenie płytek regulacyjnych. 5. Płyty kątowe osadzić i zrektyfikować ich położenie. Regulacja w poziomie jest możliwa w zakresie średnicy otworów a w pionie przez obrót płytek regulacyjnych. 6. Po ostatecznym ustawieniu płyt, otwory w prefabrykatach zalać betonem klasy nie mniejszej niż C20/25. Położenie płyt ustabilizować do czasu związania betonu. 17

18 Wsporniki balustradowe i attykowe BRA-N, wspornik balustradowy, wersja standardowa (wymagane akcesoria: BRA-M1) Ten typ wspornika nie jest wyposażony w śrubę regulacji pionowej. Wspornik jest dostępny w ośmiu profilach: od BRA-1 do BRA-8. Na zapytanie możliwa jest dostawa mocniejszych wsporników. Stabilizacja pionowa jest realizowana dzięki stalowej podkładce umieszczonej pod wspornikiem. Wspornik jest mocowany do wbetonowanej szyny HAFEN HTA lub przy użyciu odpowiedniej kotwy chemicznej lub mechanicznej. Wsporniki BRA-N mogą być wykorzystywane do mocowania betonowych balustrad balkonowych. Wspornik jest umieszczony w odpowiednim gnieździe od góry płyty balkonowej. Rekomendujemy wykorzystanie dwóch wsporników na pojedynczą płytę balustradową. W przypadku wykorzystania większej ilości wsporników zalecamy zastosowanie wsporników regulowanych BRA-NJ. BRA-A, wspornik attykowy dla płyt zawieszanych (wymagane akcesoria: BRA-M1) Ten typ wspornika nie jest wyposażony w śrubę regulacji pionowej. Wspornik jest dostępny w ośmiu profilach: od BRA-1 do BRA-8. Na zapytanie możliwa jest dostawa mocniejszych wsporników. Stabilizacja pionowa jest realizowana dzięki stalowej podkładce umieszczonej pod wspornikiem. Wspornik jest mocowany do wbetonowanej szyny HAFEN HTA lub przy użyciu odpowiedniej kotwy chemicznej lub mechanicznej. Wspornik jest umieszczony w odpowiednim gnieździe od góry płyty stropowej. Rekomendujemy wykorzystanie dwóch wsporników na pojedynczą wieszaną płytę. W przypadku wykorzystania większej ilości wsporników zalecamy zastosowanie wsporników regulowanych BRA-AJ. BRA-NJ, wspornik balustradowy, wersja standardowa z regulacją (wymagane akcesoria: BRA-M1 i BRA-M2) Ten typ wspornika jest wyposażony w śrubę regulacji pionowej używanej wraz z elementem regulacyjnym BRA-M2. Wspornik jest dostępny w ośmiu profilach: od BRA-1 do BRA-8. Na zapytanie możliwa jest dostawa mocniejszych wsporników. Wspornik jest mocowany do wbetonowanej szyny HAFEN HTA lub przy użyciu odpowiedniej kotwy chemicznej lub mechanicznej. Rekomendujemy wykorzystanie dwóch wsporników na pojedynczą płytę balustradową. W przypadku płyt cięższych, przy wykorzystaniu większej ilości wsporników, koniecznie należy zwrócić uwagę na równomierne rozłożenie obciążeń na poszczególne wsporniki. BRA-AJ, wspornik attykowy dla płyt zawieszanych z regulacją (wymagane akcesoria: BRA-M1 i BRA-M2) Ten typ wspornika jest wyposażony w śrubę regulacji pionowej używanej wraz z elementem regulacyjnym BRA-M2. Wspornik jest dostępny w ośmiu profilach: od BRA-1 do BRA-8. Na zapytanie możliwa jest dostawa mocniejszych wsporników. Wspornik jest mocowany do wbetonowanej szyny HAFEN HTA lub przy użyciu odpowiedniej kotwy chemicznej lub mechanicznej. Rekomendujemy wykorzystanie dwóch wsporników na pojedynczą wieszaną płytę. W przypadku płyt cięższych, przy wykorzystaniu większej ilości wsporników, koniecznie należy zwrócić uwagę na równomierne rozłożenie obciążeń na poszczególne wsporniki. 18

19 Wsporniki balustradowe i attykowe Oznaczenie i wymiarowanie t c Przykład zamówienia: BRA-NJ b h Produkt Profil Długość Wysięg (dla wsporników z regulacją) Tablica wymiarów wsporników BRA Profil b h c BRA BRA BRA BRA BRA BRA BRA BRA t y: BRA - A wspornik attykowy (pręty skierowane w dół) BRA - AJ wspornik attykowy z regulacją (pręty skierowane w dół) BRA - N wspornik balustradowy (pręty skierowane w górę) BRA - NJ wspornik balustradowy z regulacją (pręty skierowane w górę) Dobór profilu BRA BRA-N Wspornik balustradowy bez śruby regulacyjnej 25 d s f i 35 Wymagana wielkość profilu wsporników HAFEN BRA wynika bezpośrednio z obliczeń momentu zginającego My oraz siły ścinającej D (od ciężaru własnego mocowanej płyty) przyłożonych w punkcie podparcia A. W obliczeniach należy uwzględnić wszystkie działające obciążenia: ciężar własny, wiatr, obciążenie użytkowe itp. Uzyskane w obliczeniach moment My i siłę D należy porównywać z dopuszczalnymi wartościami podanymi w tablicy zamieszczonej w niniejszym katalogu. punkt podparcia A b t e h Program obliczeniowy, pozwalający dobrać odpowiedni profil wspornika HAFEN BRA oraz zweryfikować obliczenia statyczne, jest dostępny na naszej stronie internetowej 19

20 Wsporniki balustradowe i attykowe Wymiarowanie 1. V z,d = γ G G + γ G V H V 2. N d = γ Q H + γ Q W a 1 3. M yd = γ G G f + b + 50 mm od ciężaru własnego płyty 2 h 1 + γ G V f 2 + b + 50 mm + a 1 od dodatkowego obciążenia pionowego z te h/2 + γ Q H h 1 od dodatkowego obciążenia poziomego na pochwycie + γ Q W e W od obciążenia wiatrem My Mi W 4. Siła w zamocowaniu Z d = M yd y gdzie: z = - t e y = z - b - 65 mm - 50 mm 5. Siła poprzeczna (uwzględnia weryfikację wartości D d ) Z D G e w ω V h/2 max (V z,d; Z d ) V Rd 6. Ugięcie pionowe W v M y a i + a 2 3 E l y 65 y 50 b f gdzie: a = f 2 + b + 50 mm i = z - 65 mm + f 2 Nośność, współczynnik bezpieczeństwa Obciążenia: G = ciężar własny płyty V = dodatkowa siła pionowa H = dodatkowa siła pozioma W = obciążenie wiatrem Częściowe współczynniki bezpieczeństwa: γ G = 1.35 (obciążenie stałe) γ Q = 1.50 (obciążenie zmienne) Dla doboru odpowiedniego profilu wspornika oraz dla weryfikacji obliczeń statycznych prosimy używać naszego programu obliczeniowego. Nośność i maksymalne siły BRA 1 BRA 2 BRA 3 BRA 4 BRA 5 BRA 6 BRA 7 BRA 8 M pl,y,d [kncm] M pl,z,d [kncm] N pl,d [kn] V pl,z,d [kn] V Rd [kn] Zalecane mocowanie w konstrukcji betonowej BRA 1 BRA 2 BRA 3 BRA 4 BRA 5 BRA 6 BRA 7 BRA 8 HAFEN HTA-CE szyna 40/25 49/30 49/30 49/30 54/33 54/33 54/33 54/33 HAFEN HS śruba M12 M16 M16 M16 M20 M20 M20 M20 Odpowiednie warunki brzegowe podlegają sprawdzeniu przy weryfikacji warunków zakotwienia. 20

21 Wsporniki balustradowe i attykowe Wbetonowywanie w płycie prefabrykowanej Wspornik należy zabetonować w płycie prefabrykowanej tak jak pokazano na rysunkach poniżej. Otulina od strony elewacyjnej powinna być nie mniejsza niż 35mm a od wewnętrznej nie mniej niż 25mm. Minimalna grubość płyty prefabrykowanej, w zależności od wielkości profilu wspornika, została podana w tabeli poniżej. Rozstaw wsporników wynika z konieczności zapewnienia równomiernego rozkładu obciążeń i pokrywa się z układem gniazd w konstrukcji obiektu. Dno gniazda wyznacza jednocześnie poziom montażowy wspornika. W przypadku braku gniazd górna płaszczyzna płyty konstrukcyjnej stanowi poziom montażowy. Ustalając poziom zabetonowania wspornika w płycie prefabrykowanej należy zachować odległość Δh od powierzchni montażu. Δh = 5-10 mm dla typów BRA-A oraz BRA-N, Δh = mm dla typów BRA-AJ orai BRA-NJ Dodatkowo należy sprawdzić czy została zachowana odpowiednia otulina prętów wspornika w dolnej i górnej części płyty prefabrykowanej. W przypadku gdy pręty wspornika są zbyt długie, możliwe jest ich skrócenie. Należy przy tym przestrzegać wymogów powiązanych norm. BRA-N wspornik balustradowy bez śruby regulacyjnej 25 d s f i 35 BRA-NJ wspornik balustradowy ze śrubą regulacyjną 25 d s f i 35 m Δ h h m Δh h punkt podparcia A punkt podparcia A b t e b t e Przegląd profili wsporników BRA Długość standardowa dla wysięgu... Wysokość profilu Otwór montażowy Głębokość montażu Grubość prefabrykatu Średnica prętów Rozstaw prętów Wysokość wspornika 0-40 mm mm mm h t e min f d s i m BRA x Ø BRA x Ø BRA x Ø BRA x Ø BRA x Ø BRA x Ø BRA x Ø BRA x Ø Materiał: stal nierdzewna A4 Wsporniki o innych długościach profili na zapytanie. W zapytaniach prosimy o zaokrąglenie niestandardowej długości od pełnych centymetrów. 21

22 Wsporniki balustradowe i attykowe Mocowanie wsporników do konstrukcji nośnej obiektu Wsporniki są zazwyczaj mocowane do konstrukcji nośnej obiektu z wykorzystaniem wbetonowanych szyn HAFEN HTA oraz oddzielnie zamawianych akcesoriów montażowych. Dla mocowań bez otuliny betonowej zalecane jest stosowanie elementów wykonanych ze stali nierdzewnej. Elementy wykonane ze stali ocynkowanej mogą być użyte pod warunkiem odpowiedniego ich zabezpieczenia antykorozyjnego, na przykład poprzez obetonowanie. Zalecane szyny do wbetonowania dla mocowania wsporników zostały podane w tablicy strona 20. W przypadku wykonywania w konstrukcji nośnej gniazd montażowych wymagane są ich odpowiednie rozmiary, które są zdefiniowane w poniższej tabeli. Wymiary gniazd montażowych Oznaczenie kolorystyczne Szerokość gniazd B dla BRA-A i BRA-N Głębokość gniazda montażowego dla BRA-AJ i BRA-NJ BRA 1 żółty BRA 2 czerwony BRA 3 niebieski BRA 4 zielony BRA 5 brązowy BRA 6 czarny BRA 7 pomarańczowy BRA 8 biały Minimum 5mm okładziny z miękkiego materiału izolacyjnego (np. styropianu) przed wypełnieniem gniazda betonem W celu kompensacji odkształceń i przemieszczeń, przed wypełnieniem gniazda montażowego betonową zaprawą zalewową, należy okleić pionowe ścianki profilu wspornika miękkim materiałem izolacyjnym grubość podkładki regulacyjnej B zaprawa betonowa Wspornik BRA z podkładką regulacyjną 22

23 Zestaw montażowy BRA Zestaw montażowy BRA-M1 Zestaw montażowy HAFEN BRA-M1 jest używany przy mocowaniu zarówno wsporników z jak i bez regulacji wysokości montażu. Zestaw montażowy HAFEN BRA-M1 sklada się z trzech komponentów: ryflowanej podkładki, podkładki o grubości 3mm i podkładki o grubości 6mm. Elementy mocujące, np. szyny do wbetonowania HAFEN HTA, śruby młotkowe HS, kotwy chemiczne lub mechaniczne należy dobierać i zamawiać oddzielnie. Zestaw montażowy BRA-M1: Zestaw składa się z: 1 podkładka ryflowana, 1 podkładki o grubości t = 3 mm 1 podkładki o grubości t = 6 mm Maksymalne średnice gwintu śrub młotkowych dla każdego z typów elementów BRA-M1 i rozmiarów profili wsporników BRA zostały określone w tabeli poniżej. Komponenty zestawu można zamawiać oddzielnie. Zostały one wskazane w tabeli na str.24. Możliwe jest stosowanie śrub o mniejszych średnicach, jednak musi to wynikać z odpowiedniego doboru. śruby młotkowej zależy również od działających sił i wielkości zabetonowanej szyny HAFEN HTA. Zestaw montażowy BRA-M1 jest wymagany dla każdego typu wsporników BRA i należy go zamawiać oddzielnie. Zestaw montażowy BRA-M1 profilu wspornika Maksymalna średnica gwintu śruby młotkowej Ocynkowane ogniowo Numer katalogowy Stal nierdzewna A4 Numer katalogowy BRA-M1-1 BRA M BRA-M1-2 BRA M BRA-M1-3 BRA M BRA-M1-4 BRA M BRA-M1-5 BRA M BRA-M1-6 BRA M BRA-M1-7 BRA M BRA-M1-8 BRA M

24 Zestaw montażowy BRA Zestaw montażowy BRA-M2 Zestaw montażowy HAFEN BRA-M2 jest używany w przypadku wsporników z regulacją wysokości montażu. Zestaw BRA-M2 składa się ze śruby regulacyjnej, gwintowanej podkładki stablizującej oraz jednej lub dwóch podkładek służących do regulowania wysokości montażu wspornika. Śruba regulacyjna jest wkręcana w podkładkę stablizującą przez otwór w przedniej części wspornika. Trzpień gwintowany śruby opiera się na dnie gniazda montażowego. Dzięki wkręcaniu i wykręcaniu śruby możliwe jest płynne regulowanie wysokości montażu wspornika. Wysokość montażowa na zamocowaniu tylnym Zestaw montażowy BRA-M2: Zestaw składa się z: 1 śruby regulacyjnej 1 podkładki stabilizującej 1 lub 2 podkładek regulacyjnych o grubości t = 6mm jest regulowana przez zastosowanie podkładek wyrównujących z zestawu BRA-M1. Zestaw BRA-M2 jest wymagany razem z zestawem BRA- M1, który należy zamawiać oddzielnie. Śruby mocujące należy dokręcić z odpowiednim momentem dokręcenia. Zestaw montażowy BRA-M2 profilu wspornika Ilość podkładek regulacyjnych Ocynkowane ogniowo Numer katalogowy Stal nierdzewna A4 Numer katalogowy BRA-M2-1 BRA BRA-M2-2 BRA BRA-M2-3 BRA BRA-M2-4 BRA BRA-M2-5 BRA BRA-M2-6 BRA BRA-M2-7 BRA BRA-M2-8 BRA Akcesoria dodatkowe W przypadku konieczności zastosowania dodatkowych akcesoriów możliwe jest zamówienie poszczególnych komponentów wchodzących w skład zestawów montażowych. Elementy te zostały zestawione w poniższej tabeli. Akcesoria Element Oznaczenie Ocunkowane ogniowo Numer katalogowy Stal nierdzewna A4 Numer katalogowy Podkładka 3mm, otwór 17mm BRA SS 50/50/ 3 S=35/ Podkładka 3mm, otwór 21mm BRA SS 50/50/ 3 S=35/ Podkładka 3mm, otwór 25mm BRA SS 65/65/3 S=45/ Podkładka 6mm, otwór 17mm BRA SS 50/50/ 6 S=35/ Podkładka 6mm, otwór 21mm BRA SS 50/50/ 6 S=35/ Podkładka 6mm, otwór 25mm BRA SS 65/65/6 S=45/ Podkładka ryflowana dla typu 1 BRA RP 26x55x6 R= Podkładka ryflowana dla typu 2 i 3 BRA RP 30x55x6 R= Podkładka ryflowana dla typu 4 BRA RP 38x55x6 R= Podkładka ryflowana dla typu 5 BRA RP 38x65x6 R= Podkładka ryflowana dla typu 6,7 i 8 BRA RP 45x65x8 =21x

25 Zamocowania poziome i trzpienie dyblujące Informacje podstawowe Zamocowania poziome są używane dla przeniesienia sił poziomych przy mocowaniu prefabrykowanych płyt elewacyjnych. Rozróżnia się przy tym elementy przenoszące tylko siły poziome ściskające (np. parcie wiatru) i elementy przenoszące zarówno siły ściskające jak i rozciągające (np. parcie i ssanie wiatru). Elementy te również pozwalają na regulację wysięgu zawieszenia płyty. Trzpienie dyblujące natomiast umożliwiają zdyblowanie płyt wiszących jedna nad drugą Wyboru odpowiednich elementów dokonuje się na podstawie obliczeń sił i zgodnie z przekrojem oraz uwzględniając dostępność asortymentową elementów w ofercie. Firma HAFEN oferuje szeroki zakres asortymentowy zamocowań w różnych grupach nośności dla stosowania w różnorodnych sytuacjach projektowych. Śruby dystansowe Str wysoka nośność na ściskanie elementy dla odstępu płyty od ściany maksymalnie do 300mm Zamocowanie poziome ściskane i rozciągane stosowane w przestrzeni między dwiema równoległymi powierzchniami Łączniki na odrywanie Str D Łącznik sprężający Str. 31 SPV Kotwa wiatrowa Str WDI / WDK odstęp od ściany mm nośność na odrywanie do 6.0 kn zabezpieczenie śruby dystansowej przed odrywaniem Zamocowania ściskane i rozciągane stosowane między dwiema prostopadłymi powierzchniami Łącznik Str HKZ odstęp od ściany mm nośność na rozciąganie i ściskanie do 10.0 kn Trzpienie dyblujące Trzpienie dyblujące Str HFV montaż od strony elewacji łącznik przenoszący siły ściskające i rozciągające nośność WDK do 3.0 kn, WDI do 7.0 kn Łączniki uniwersalne Łączniki uniwersalne Str UZ Młotkowa główka łącznika służy zamocowaniu w zabetonowanej szynie dla przeniesienia sił ściskających i rozciągających nośność na ściskanie 5.0 kn 25

26 Zamocowanie poziome i trzpienie dyblujące DS 13 DS 18 DS 25 z tulejką przenosząca siły ściskające i rozciągające z płytką dociskową z tulejką przenoszącą siły ściskające, z możliwością regulacji od strony elewacyjnej DS 3 DS 1 tulejka plastikowa DS 7 (oddzielnie) DS 1 DS 5 DS 2 płytka dociskowa DS 8 i nakrętka Śruba dystansowa DS 13 składa się z: śruby dystansowej DS 1 tulejki DS 3 Śruba dystansowa DS 18 składa się z: śruby dystansowej DS 1 płytki dociskowej DS 8 i nakrętki Śruba dystansowa DS 25 składa się z: śruby dystansowej DS 2 tulejki DS 5 Tulejkę plastikową DS 7 należy zamawiać oddzielnie. Tulejka DS 5 nie jest trwale zaślepiona umożliwiając regulację głębokości wkręcenia śruby DS 2 od strony elewacyjnej nawet po zakończeniu montażu płyty. Śruby DS 18 i DS 25 nie mogą być stosowane jako elementy rozciągane z użyciem łącznika D. Śruby dystansowe Tulejki Przykład zamówienia: DS e DS 1 H DS 3 H e DS 7 Produkt Średnica gwintu odstęp od ściany nośnej b DS 2 z nacięciem e DS 8 e DS 5 H e Komponenty zestawów: DS 13: Śruba dystansowa DS 1 i tulejka DS 3 DS 18: Śruba dystansowa DS 1 i płytka dociskowa DS 8 z nakrętką DS 25: Śruba dystansowa DS 2 i tulejka DS 5 Wymiary tulejek i płytek dociskowych M10 M12 M16 M20 M24 M27 M30 H e H e H e H e H e H e H e DS DS DS DS Przy zamówieniu proszę podać długość tulejki i grubość mocowanej płytki (dla DS5, H = f) 26

27 Zamocowania poziome i trzpienie dyblujące Wymiary śrub dystansowych DS DS 13 DS 18 DS 25 f b f b f b DS 1 (M10 - M20) i DS 2 (M10 - M20) DS 1 (M24 - M30) i DS 2 (M24) s h 60 h 7 M 60 M Długość śrub dystansowych DS Średnica gwintu M10 M12 M16 M20 M24 M27 M30 s h śruby DS13/25 DS 18 DS13/25 DS 18 DS13/25 DS 18 DS13/25 DS 18 DS13/25 DS 18 DS13 DS 18 DS13 DS 18 b = 40 mm b = 60 mm b = 80 mm b = 100 mm b = 120 mm b = 140 mm b = 160 mm b = 180 mm b = 200 mm b = 220 mm b = 240 mm b = 260 mm b = 280 mm b = 300 mm Dłuższe śruby na zapytanie. 27

28 Zamocowania poziome i trzpienie dyblujące Nośność F D,Rd [kn] śrub dystansowych DS (beton C 25/30, zbrojenie siatką Q 188) Gwint Pł. dociskowa Grubość płyty Odstęp od ściany nośnej b e f M M M M M M M Nośność F D,Rd [kn] śrub dystansowych DS (beton C 25/30, zbrojenie strzemionami) Gwint Średnica Pł. dociskowa Grubość płyty Odstęp od ściany nośnej b zbrojenia e f M M M M M f b r 1 5d s r2 6e d s F D,Rd 10ds 3e Odstępy krawędziowe r 0 i zredukowane nośności red F D,Rd [kn] dla r 1, r 2 < r 0 (beton C 25/30, zbrojenie siatką Q 188) Grubość płyty f Podst. odległość krawędziowa r red F D,Rd r 1 = r 0 ; r 2 r 0 5,3 8,2 11,5 15,6 25,1 36,3 43,5 50,1 63,3 78,8 krawędź r 1 = 50 ; r 2 r 0 4,2 5,9 7,7 9,9 14,8 20,4 24,5 27,7 34,1 41,7 red F D,Rd r 1 = r 0 ; r 2 = r 0 3,6 5,6 8,0 11,0 17,8 25,9 30,7 35,5 45,0 56,1 narożnik r 1 = 50; r 2 = 50 2,6 3,5 4,5 5,6 8,2 11,0 13,0 14,6 17,8 21,5 Wartości red F D,Rd należy przyjmować przy zredukowanych odległościach krawędziowych r 1,r 2 < r 0. Dla odległości r 1, r 2 w zakresie od 50 mm do r 0 wartość zredukowanej nośności można interpolować liniowo. Nośność red F D,Rd nie może być większa niż podstawowa nośność F D,Rd. Przykład 1: śruba M10, odstęp b=200, zbrojenie siatką Q188, grubość płyty 80 mm, odstępy krawędziowe r 1 =80 mm, r 2 =120 mm, red F D,Rd = ( ) x (80-50)/(120-50) = 6.89 kn jest większe od F D,Rd (dla b=200) = 5.4 kn decyduje F D,Rd = 5.4 kn Przykład 2: śruba M12 odstęp b=180, zbrojenie siatką Q188, grubość płyty 100 mm, odstępy krawędziowe r 1 =80 mm, r 2 =120 mm, red F D,Rd = ( ) x ((80-50)/(180-50) + (120-50)/180-50))/2 = 7.68 kn 2 jest 2x mniejsze od F D,Rd (dla b=180) = 11.3 kn decyduje: red F D,Rd = 7.68 kn 28

29 Zamocowania poziome i trzpienie dyblujące Łącznik na odrywanie D (do zastosowania w przypadku ściskania i rozciągania śrub dystansowych) t F Rd x y ø ø17 a Przykład Skład kompletu Montaż Oznaczenie: D Grupa nośności Stabilizacja płyty w poziomie przy użyciu śrub dystansowych strona 26 Łącznik z zestawem śrubowym Zamiast szyn do wbetonowania i śrub młotkowych możliwe jest użycie innego typu zamocowania łącznika do ścian. Łącznik na odrywanie D może być stosowany ze śrubami dystansowymi M10, M12 i M16. Przy użyciu śrub M10 należy zastosować podkładkę zgodną z DIN 9021 (zamawiana oddzielnie) 1. Śrubę dystansową przełożyć przez podłużny otwór łącznika (zastosować podkładkę dla śruby dystansowej M10). 2. Wkręcić śrubę dystansową w tulejkę zabetonowaną w płycie i odpowiednio wyregulować. 3. Wstępnie przymocować łącznik D do ściany. 4. Ostatecznie zamocować łączniki dokręcając nakrętkę mocującą. 5. Ostatecznie zamocować łącznik dokręcając nakrętkę mocującą. Łącznik na odrywanie D D Grupa nośności Nośność obliczeniowa F Rd a t x ± 15 [kn] [kn] y Ø Zalecana HAFEN szyna HAFEN śruba HTA-CE 28/15 HS 28/15 M10x HTA-CE 38/17 HS 38/17 M12x HTA-CE 49/30 HS 50/30 M16x60 Szyny krótkie 150, 200 lub 250 mm należy zamawiać oddzielnie. Warunki brzegowe należy sprawdzić przy weryfikacji warunków zakotwienia. HAFEN śruby należy zamawiać oddzielnie. Dopuszczalne siły ściskające dla śrub dystansowych patrz strona

30 Zamocowania poziome i trzpienie dyblujące Łączniki na odrywanie D-A (do zastosowania w przypadku ściskania i rozciągania śrub dystansowych t F Rd x y a Przykład zamówienia Oznaczenie: D-A Grupa nośności Gwint śruby dystansowej Skład kompletu Łącznik Zastosowanie Łącznik zabezpiecza przed odrywaniem elewacyjne płyty betonowe poddawane parciu i ssaniu wiatru. Łącznik ma możliwość regulacji w trzech kierunkach Stabilizacja płyty w poziomie przy użyciu śrub dystansowych strona 26 Łącznik na odrywanie D-A D-A Grupa nośności Nośność a t x F Rd ±15 y Śruba dystansowa Zalecana HAFEN szyna HAFEN śruba Podkładka [kn] [kn] DIN M12 HTA-CE 28/15 HS 28/15 M10x50 DIN M16 HTA-CE 28/15 HS 28/15 M10x50 DIN M12 HTA-CE 38/17 HS 38/17 M12x60 DIN M16 HTA-CE 38/17 HS 38/17 M12x60 DIN M20 HTA-CE 38/17 HS 38/17 M12x60 DIN M16 HTA-CE 49/30 HS 50/30 M16x80 DIN M20 HTA-CE 49/30 HS 50/30 M16x80 DIN 125 Szyny krótkie 150, 200 lub 250 mm należy zamawiać oddzielnie. Warunki brzegowe należy sprawdzić przy weryfikacji warunków zakotwienia. HAFEN śruby należy zamawiać oddzielnie. Dopuszczalne siły ściskające dla śrub dystansowych patrz strona
