1 Instrukcja obsługi Osuszacz kondensacyjny AD 120/AD 130/AD 150 Obowiązuje od: Strona 1 z 11

2 Spis treści 1 Uwagi ogólne 3 2 Konstrukcja i zasada działania 3 3 Bezpieczeństwo pracy 4 4 Instalacja i transport 4 5 Działanie 5.1 Podłączenie zasilania Uruchomienie Sterowanie - higrostat Usuwanie skroplin Automatyczne odszranianie 7 6 Zakres pracy 7 7 Dane techniczne 8 8 Eksploatacja i naprawa 8 9 Rozwiązywanie problemów 9 10 Utylizacja Deklaracja zgodności 10 Strona 2 z 11

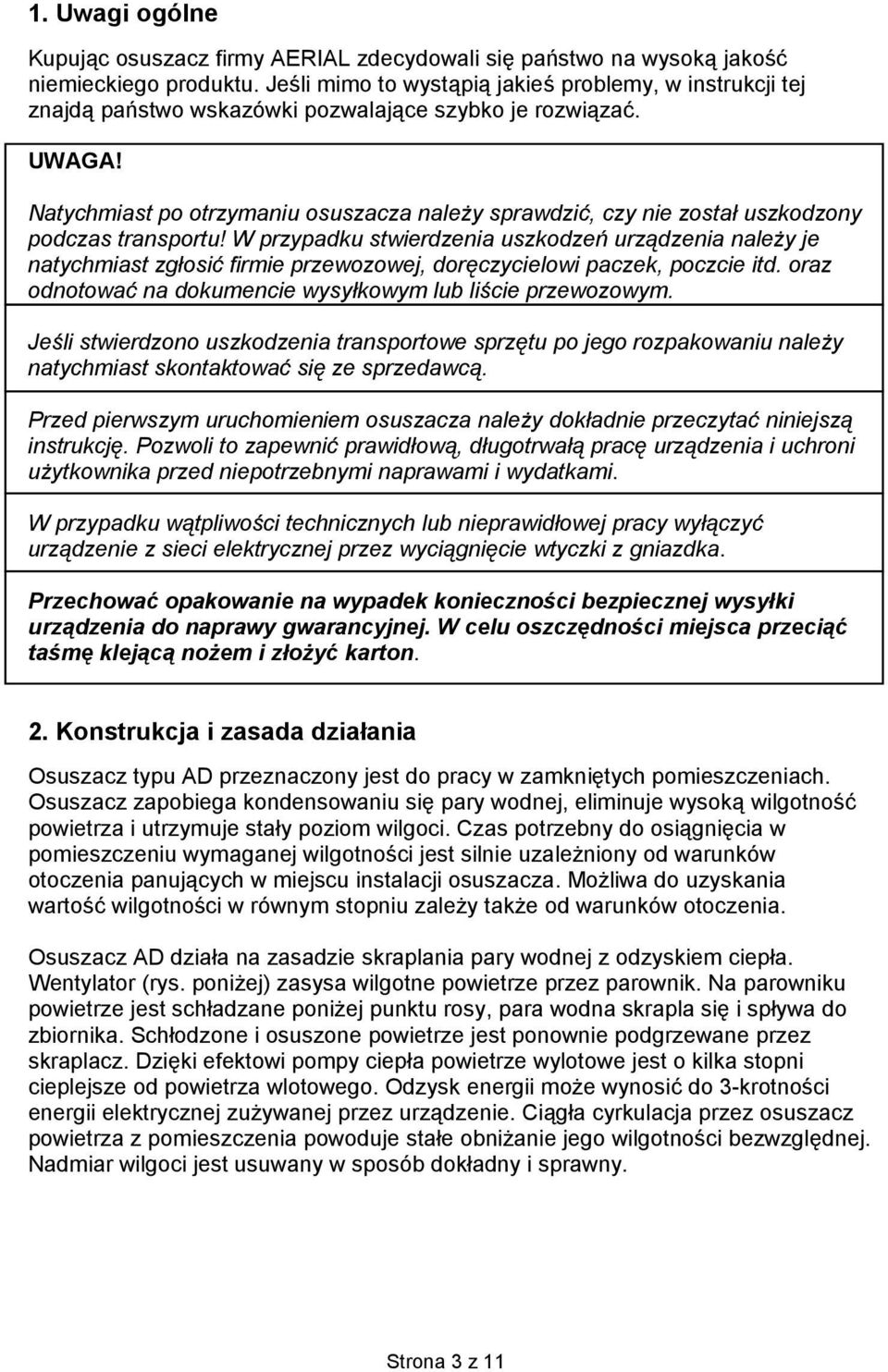

3 1. Uwagi ogólne Kupując osuszacz firmy AERIAL zdecydowali się państwo na wysoką jakość niemieckiego produktu. Jeśli mimo to wystąpią jakieś problemy, w instrukcji tej znajdą państwo wskazówki pozwalające szybko je rozwiązać. UWAGA! Natychmiast po otrzymaniu osuszacza należy sprawdzić, czy nie został uszkodzony podczas transportu! W przypadku stwierdzenia uszkodzeń urządzenia należy je natychmiast zgłosić firmie przewozowej, doręczycielowi paczek, poczcie itd. oraz odnotować na dokumencie wysyłkowym lub liście przewozowym. Jeśli stwierdzono uszkodzenia transportowe sprzętu po jego rozpakowaniu należy natychmiast skontaktować się ze sprzedawcą. Przed pierwszym uruchomieniem osuszacza należy dokładnie przeczytać niniejszą instrukcję. Pozwoli to zapewnić prawidłową, długotrwałą pracę urządzenia i uchroni użytkownika przed niepotrzebnymi naprawami i wydatkami. W przypadku wątpliwości technicznych lub nieprawidłowej pracy wyłączyć urządzenie z sieci elektrycznej przez wyciągnięcie wtyczki z gniazdka. Przechować opakowanie na wypadek konieczności bezpiecznej wysyłki urządzenia do naprawy gwarancyjnej. W celu oszczędności miejsca przeciąć taśmę klejącą nożem i złożyć karton. 2. Konstrukcja i zasada działania Osuszacz typu AD przeznaczony jest do pracy w zamkniętych pomieszczeniach. Osuszacz zapobiega kondensowaniu się pary wodnej, eliminuje wysoką wilgotność powietrza i utrzymuje stały poziom wilgoci. Czas potrzebny do osiągnięcia w pomieszczeniu wymaganej wilgotności jest silnie uzależniony od warunków otoczenia panujących w miejscu instalacji osuszacza. Możliwa do uzyskania wartość wilgotności w równym stopniu zależy także od warunków otoczenia. Osuszacz AD działa na zasadzie skraplania pary wodnej z odzyskiem ciepła. Wentylator (rys. poniżej) zasysa wilgotne powietrze przez parownik. Na parowniku powietrze jest schładzane poniżej punktu rosy, para wodna skrapla się i spływa do zbiornika. Schłodzone i osuszone powietrze jest ponownie podgrzewane przez skraplacz. Dzięki efektowi pompy ciepła powietrze wylotowe jest o kilka stopni cieplejsze od powietrza wlotowego. Odzysk energii może wynosić do 3-krotności energii elektrycznej zużywanej przez urządzenie. Ciągła cyrkulacja przez osuszacz powietrza z pomieszczenia powoduje stałe obniżanie jego wilgotności bezwzględnej. Nadmiar wilgoci jest usuwany w sposób dokładny i sprawny. Strona 3 z 11

4 3. Bezpieczeństwo Osuszacze kondensacyjne AD są wyposażone w urządzenia zabezpieczające Urządzenia poddawane są testom bezpieczeństwa. Użycie urządzenia niezgodnie z instrukcją lub przeznaczeniem może spowodować zagrożenia dla: - bezpieczeństwa użytkownika; - bezpieczeństwa urządzenia i innych przedmiotów; - efektywnej pracy urządzenia. Wszystkie osoby, które montują, uruchamiają, serwisują urządzenia muszą posiadać odpowiednie kwalifikacje i przestrzegać dokładnie instrukcję obsługi. Zastosowanie Osuszacze kondensacyjne są przeznaczone do osuszania powietrza o ciśnieniu atmosferycznym. Akcesoria Przewody odprowadzające wodę i filtry muszą być zamontowane prawidłowo i nie mogą utrudniać pracy elementom zabezpieczającym osuszacz. Elementy sterowania zawsze muszą mieć swobodę ruchu. Autoryzowany serwis Serwis osuszaczy kondensacyjnych AD może być wykonywany tylko przez osoby do tego przeszkolone. Użytkownik ponosi odpowiedzialność za działania osób trzecich. Odpowiedzialność za wszelkie działania na urządzeniu musi być określona i zachowana. Niejasne kompetencje zagrażają bezpieczeństwu. Serwisant musi upewnić się, że użytkownik zrozumiał instrukcję obsługi urządzenia. 4. Instalacja i transport Osuszacze kondensacyjne serii AD 1... przeznaczone są do montażu naściennego. W czasie montażu należy uwzględnić następujące zasady: Osuszacz powinien zostać przymocowany do ściany za pomocą dostarczonej szyny montażowej. Szyna powinna zostać ustawiona za pomocą poziomnicy. Osuszacz należy umieścić tak, aby powietrze mogło cyrkulować bez przeszkód. Filtr powietrza (lewa strona), kratka wylotu powietrza z przodu i na dole nie może zostać przykryta siatką. Należy utrzymywać odległość, co najmniej 8 cm od części palnych. Miejsce instalacji należy wybrać w taki sposób, aby suche powietrze wychodzące z urządzenia mogło krążyć optymalnie po pomieszczeniu. Osuszacz może być transportowany w pozycji pionowej lub poziomej! Jeśli to możliwe zalecana jest pozycja pionowa. Urządzenie wykorzystywać wyłącznie do osuszania powietrza. Strona 4 z 11

5 5. Działanie 5.1 Przyłącza elektryczne Przed podłączeniem osuszacza należy sprawdzić: Czy napięcie w sieci jest zgodne z napięciem znamionowym urządzenia? Czy bezpiecznik sieci zasilającej jest właściwy? Czy wymagany dla pomieszczeń basenowych wyłącznik różnicowo-prądowy jest zainstalowany? Jeśli wykorzystywany jest przedłużacz: sprawdzić czy został całkowicie rozwinięty? Czy wtyczka urządzenia pasuje do gniazda w budynku? Czy gniazdo posiada uziemienie? UWAGA Przed uruchomieniem osuszacza należy dane techniczne urządzenia porównać z warunkami występującymi w pomieszczeniu instalacji! 5.2 Uruchomienie UWAGA Przed uruchomieniem osuszacza należy dokładnie przeczytać instrukcję obsługi! W ten sposób uniknie się uszkodzeń spowodowanych błędnymi, nieodpowiednimi działaniami lub zastosowaniem urządzenia w nieodpowiednich warunkach otoczenia. Aby uruchomić osuszacz, proszę postępować zgodnie ze wskazówkami: Po dostarczeniu urządzenie powinno stać nieporuszone przez około 15 minut. W tym czasie olej spieniony i rozprowadzony wewnątrz układu chłodniczego w trakcie transportu powróci do sprężarki. Zalecamy tę procedurę, ponieważ przedłuża ona czas życia sprężarki. Sprawdzić, czy gniazdko i ściek znajdują się w pobliżu miejsca instalacji. Ściek musi znajdować się pod osuszaczem. Przymocować pręt ustalający do ściany. Wyregulować za pomocą poziomnicy! Zawiesić osuszacz na pręcie ustalającym. Na górze oraz z lewej i prawej strony urządzenia znajdują się wkręty. Przymocować urządzenie za pomocą tych wkrętów. Połączyć przewód odprowadzenia skroplin ze ściekiem. Sprawdzić, czy przewód skroplin jest nachylony pod kątem od osuszacza i czy przewód jest dobrze przymocowany do ścieku. Jeżeli długość przewodu jest niewystarczająca do zastosowania, wydłużyć przewód za pomocą złączki i dwóch zacisków (opcjonalne złączki). Sprawdzić, czy połączenie jest całkowicie szczelne. Sprawdzić, czy przewód jest prowadzony z wystarczającym nachyleniem od urządzenia. Przewód nie może być ściskany klamrami. Włożyć wtyczkę do gniazdka. Włączyć urządzenie za pomocą przełącznika "WŁ/WYŁ". Przełącznik znajduje się z lewej strony panelu sterowania. Ustawić wymaganą wartość wilgotności na higrostacie (patrz rozdział 'Sterowanie - higrostat'). Jeśli wilgotność otoczenia jest wyższa od nastawionej na higrostacie, osuszacz uruchomi się. Jeśli wilgotność otoczenia jest niższa od nastawionej na higrostacie, osuszacz nie uruchomi się. Strona 5 z 11

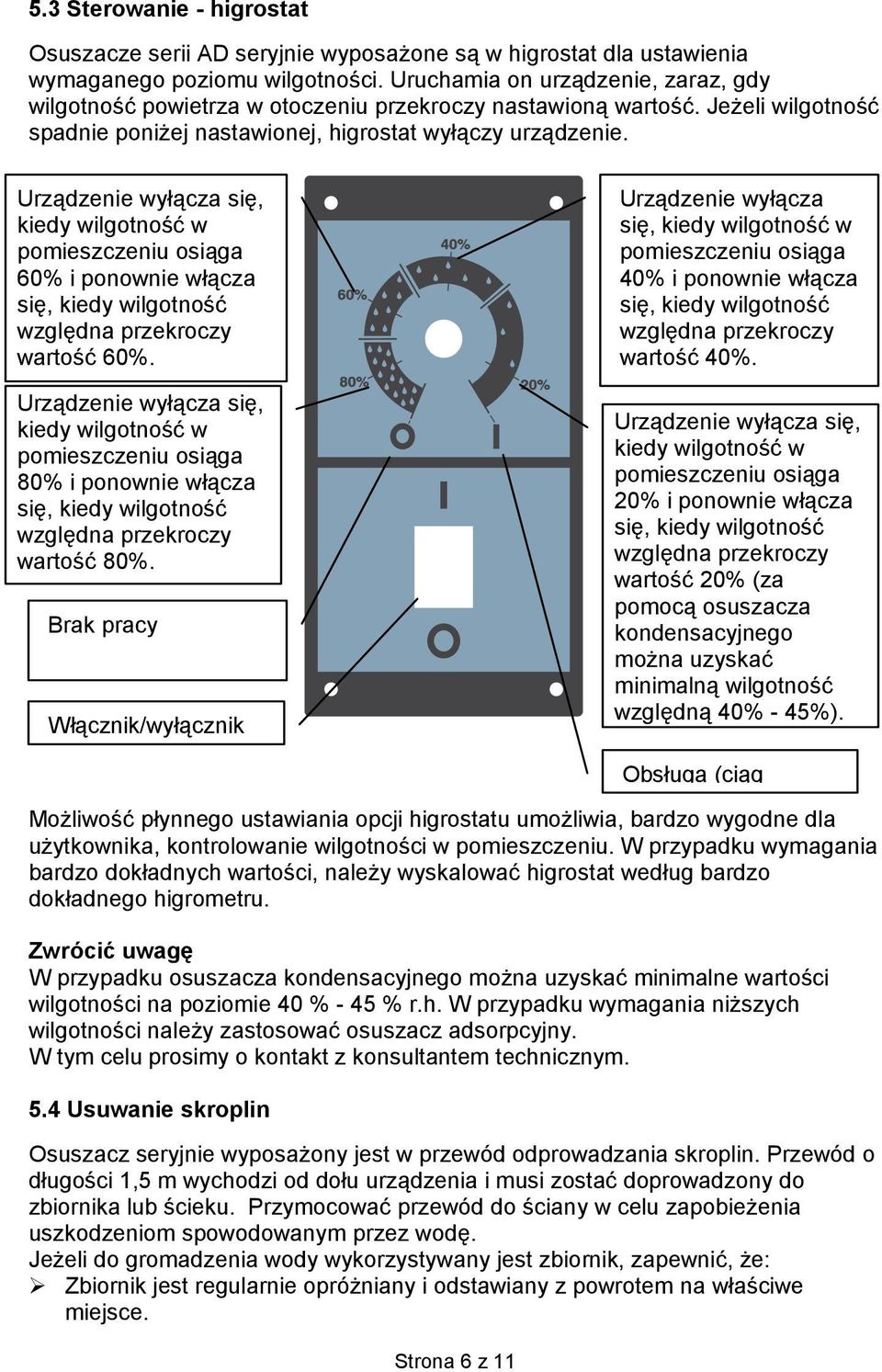

6 5.3 Sterowanie - higrostat Osuszacze serii AD seryjnie wyposażone są w higrostat dla ustawienia wymaganego poziomu wilgotności. Uruchamia on urządzenie, zaraz, gdy wilgotność powietrza w otoczeniu przekroczy nastawioną wartość. Jeżeli wilgotność spadnie poniżej nastawionej, higrostat wyłączy urządzenie. Urządzenie wyłącza się, kiedy wilgotność w pomieszczeniu osiąga 60% i ponownie włącza się, kiedy wilgotność względna przekroczy wartość 60%. Urządzenie wyłącza się, kiedy wilgotność w pomieszczeniu osiąga 80% i ponownie włącza się, kiedy wilgotność względna przekroczy wartość 80%.. Brak pracy Włącznik/wyłącznik Urządzenie wyłącza się, kiedy wilgotność w pomieszczeniu osiąga 40% i ponownie włącza się, kiedy wilgotność względna przekroczy wartość 40%. Urządzenie wyłącza się, kiedy wilgotność w pomieszczeniu osiąga 20% i ponownie włącza się, kiedy wilgotność względna przekroczy wartość 20% (za pomocą osuszacza kondensacyjnego można uzyskać minimalną wilgotność względną 40% - 45%). Możliwość płynnego ustawiania opcji higrostatu umożliwia, bardzo wygodne dla użytkownika, kontrolowanie wilgotności w pomieszczeniu. W przypadku wymagania bardzo dokładnych wartości, należy wyskalować higrostat według bardzo dokładnego higrometru. Zwrócić uwagę W przypadku osuszacza kondensacyjnego można uzyskać minimalne wartości wilgotności na poziomie 40 % - 45 % r.h. W przypadku wymagania niższych wilgotności należy zastosować osuszacz adsorpcyjny. W tym celu prosimy o kontakt z konsultantem technicznym. 5.4 Usuwanie skroplin Osuszacz seryjnie wyposażony jest w przewód odprowadzania skroplin. Przewód o długości 1,5 m wychodzi od dołu urządzenia i musi zostać doprowadzony do zbiornika lub ścieku. Przymocować przewód do ściany w celu zapobieżenia uszkodzeniom spowodowanym przez wodę. Jeżeli do gromadzenia wody wykorzystywany jest zbiornik, zapewnić, że: Zbiornik jest regularnie opróżniany i odstawiany z powrotem na właściwe miejsce. Strona 6 z 11 Obsługa (ciąg

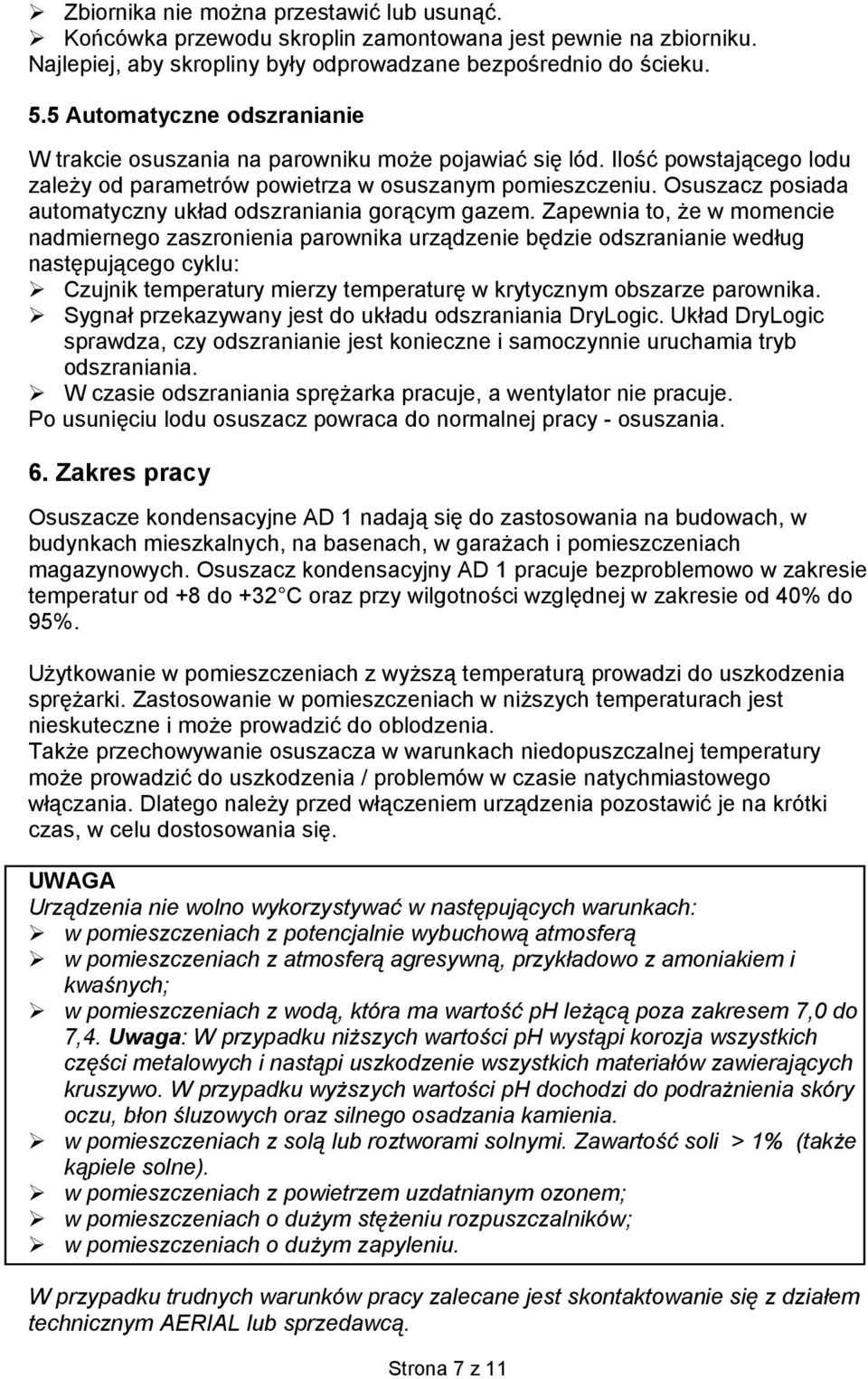

7 Zbiornika nie można przestawić lub usunąć. Końcówka przewodu skroplin zamontowana jest pewnie na zbiorniku. Najlepiej, aby skropliny były odprowadzane bezpośrednio do ścieku. 5.5 Automatyczne odszranianie W trakcie osuszania na parowniku może pojawiać się lód. Ilość powstającego lodu zależy od parametrów powietrza w osuszanym pomieszczeniu. Osuszacz posiada automatyczny układ odszraniania gorącym gazem. Zapewnia to, że w momencie nadmiernego zaszronienia parownika urządzenie będzie odszranianie według następującego cyklu: Czujnik temperatury mierzy temperaturę w krytycznym obszarze parownika. Sygnał przekazywany jest do układu odszraniania DryLogic. Układ DryLogic sprawdza, czy odszranianie jest konieczne i samoczynnie uruchamia tryb odszraniania. W czasie odszraniania sprężarka pracuje, a wentylator nie pracuje. Po usunięciu lodu osuszacz powraca do normalnej pracy - osuszania. 6. Zakres pracy Osuszacze kondensacyjne AD 1 nadają się do zastosowania na budowach, w budynkach mieszkalnych, na basenach, w garażach i pomieszczeniach magazynowych. Osuszacz kondensacyjny AD 1 pracuje bezproblemowo w zakresie temperatur od +8 do +32 C oraz przy wilgotności względnej w zakresie od 40% do 95%. Użytkowanie w pomieszczeniach z wyższą temperaturą prowadzi do uszkodzenia sprężarki. Zastosowanie w pomieszczeniach w niższych temperaturach jest nieskuteczne i może prowadzić do oblodzenia. Także przechowywanie osuszacza w warunkach niedopuszczalnej temperatury może prowadzić do uszkodzenia / problemów w czasie natychmiastowego włączania. Dlatego należy przed włączeniem urządzenia pozostawić je na krótki czas, w celu dostosowania się. UWAGA Urządzenia nie wolno wykorzystywać w następujących warunkach: w pomieszczeniach z potencjalnie wybuchową atmosferą w pomieszczeniach z atmosferą agresywną, przykładowo z amoniakiem i kwaśnych; w pomieszczeniach z wodą, która ma wartość ph leżącą poza zakresem 7,0 do 7,4. Uwaga: W przypadku niższych wartości ph wystąpi korozja wszystkich części metalowych i nastąpi uszkodzenie wszystkich materiałów zawierających kruszywo. W przypadku wyższych wartości ph dochodzi do podrażnienia skóry oczu, błon śluzowych oraz silnego osadzania kamienia. w pomieszczeniach z solą lub roztworami solnymi. Zawartość soli > 1% (także kąpiele solne). w pomieszczeniach z powietrzem uzdatnianym ozonem; w pomieszczeniach o dużym stężeniu rozpuszczalników; w pomieszczeniach o dużym zapyleniu. W przypadku trudnych warunków pracy zalecane jest skontaktowanie się z działem technicznym AERIAL lub sprzedawcą. Strona 7 z 11

8 Wykorzystanie osuszaczy AD w nieodpowiednich warunkach pracy może doprowadzić do unieważnienia gwarancji. 7. Dane techniczne Między innymi o wydajności urządzenia decydują różne elementy zamontowane na osuszaczu kondensacyjnym. Ponieważ nigdy elementy te nie są identyczne, zgodnie z DIN EN 810 wydajności może różnic się do 5% od wydajności znamionowej. Informacje ogólne Zakres pracy: +8 C do 32 C / 40% do 95% r.h. Klasa bezpieczeństwa IP 22 Napięcie : 230 V / 50 Hz AD 120 AD 130 AD 150 Wydajność / pobór mocy przy 30 C / 80 % r.h. litrów / 24h ,6 W przy 20 C / 80 % r.h. litrów / 24h W przy 20 C / 60 % r.h. litrów / 24h 9, W Maksymalny pobór mocy W Nominalny wydatek powietrza m 3 /h Czynnik chłodniczy R 134 a 300 g 430 g 650 g Wymiary wysokość mm szerokość mm głębokość mm masa kg Eksploatacja i naprawa UWAGA Podczas wykonywania jakichkolwiek napraw lub czynności eksploatacyjnych należy zawsze przestrzegać ogólne zasady bezpieczeństwa! W celu zapewnienia bezproblemowego funkcjonowania osuszacza, urządzenie powinno być regularnie czyszczone. Zalecana procedura czyszczenia: Wyłączyć osuszacz. Odłączyć przewód zasilający. Zdjąć element mocujący filtr. Wyjąć filtr do oczyszczenia lub wymiany. Sprawdzić złącze węża i podłączony wąż. Wyczyść urządzenie wilgotną szmatką. Nie stosować agresywnych detergentów. Włożyć wyczyszczony lub nowy filtr. Włożyć uchwyt filtra. Strona 8 z 11

9 Włożyć wtyczkę do gniazdka. Włączyć osuszacz. Urządzenie należy oczyszczać regularnie - zwłaszcza, gdy jest wykorzystywane! Osuszacz nie wymaga innych czynności obsługowych. 9. Rozwiązywanie problemów W przypadku nieprawidłowej pracy osuszacza, prosimy najpierw dokonać sprawdzenia według poniższych zaleceń. W przypadku braku poprawy, prosimy o kontakt z konsultantem technicznym. 1) Brak osuszania i/lub słaba wydajność osuszacza - Wilgotność względna otoczenia jest mniejsza niż 40% lub temperatura w pomieszczeniu jest niższa niż +8 C. W takim przypadku. W przypadku takich warunków praca osuszacza jest nieekonomiczna. Zalecane jest odłączenie osuszacza. Wskazówka: Ustawić wbudowany higrostat na osiągalną wartość (np. około 50% wilgotności względnej), co pozwoli na wyłączenie osuszacza w odpowiednim momencie. - Filtr powietrza jest silnie zabrudzony. Osuszacz nie otrzymuje wystarczającej ilości powietrza. Oczyścić filtr i/lub zamontować nowy. Zanieczyszczony filtr powietrza może, w przypadku długotrwałej pracy osuszacza, spowodować jego uszkodzenie. Wskazówka: Regularnie sprawdzać filtr. 2) Wentylator osuszacza nie pracuje. - Urządzenie jest w trybie odszraniania. W takim przypadku sprężarka pracuje nadal, a wentylator nie pracuje. Po kilku minutach urządzenie rozpocznie normalną pracę. 3) Cały osuszacz nie pracuje. Nie pracuje wentylator i sprężarka. - Sprawdzić, czy osuszacz jest włączony. Włącznik/wyłącznik musi znajdować się w położeniu `I i musi być podświetlony. - Czy do urządzenia dociera napięcie zasilania? - Sprawdzić przewód główny, przedłużacz, gniazdko i bezpieczniki zasilania. - Osiągnięta została wartość nastawy higrostatu. Osuszacz uruchomi się ponownie po przekroczeniu założonej wilgotności. 4) Duże oblodzenie na parowniku. - Wstawić osuszacz do pomieszczenia o temperaturze min. +15 C i odczekać do czasu całkowitego roztopienia lodu. Włączyć ponownie urządzenie (w pomieszczeniu o temperaturze min. +15 C) i pozostawić pracujące przez około 3 godziny. Jeżeli ponownie dojdzie do oblodzenia, skontaktować się ze sprzedawcą. W przeciwnym razie upewnić się, że urządzenie stosowane jest jedynie w pomieszczeniach o temperaturze wyższej niż +8 C. Także przechowywanie osuszacza w warunkach niedopuszczalnej temperatury może prowadzić do uszkodzenia / problemów w czasie natychmiastowego włączania. Strona 9 z 11

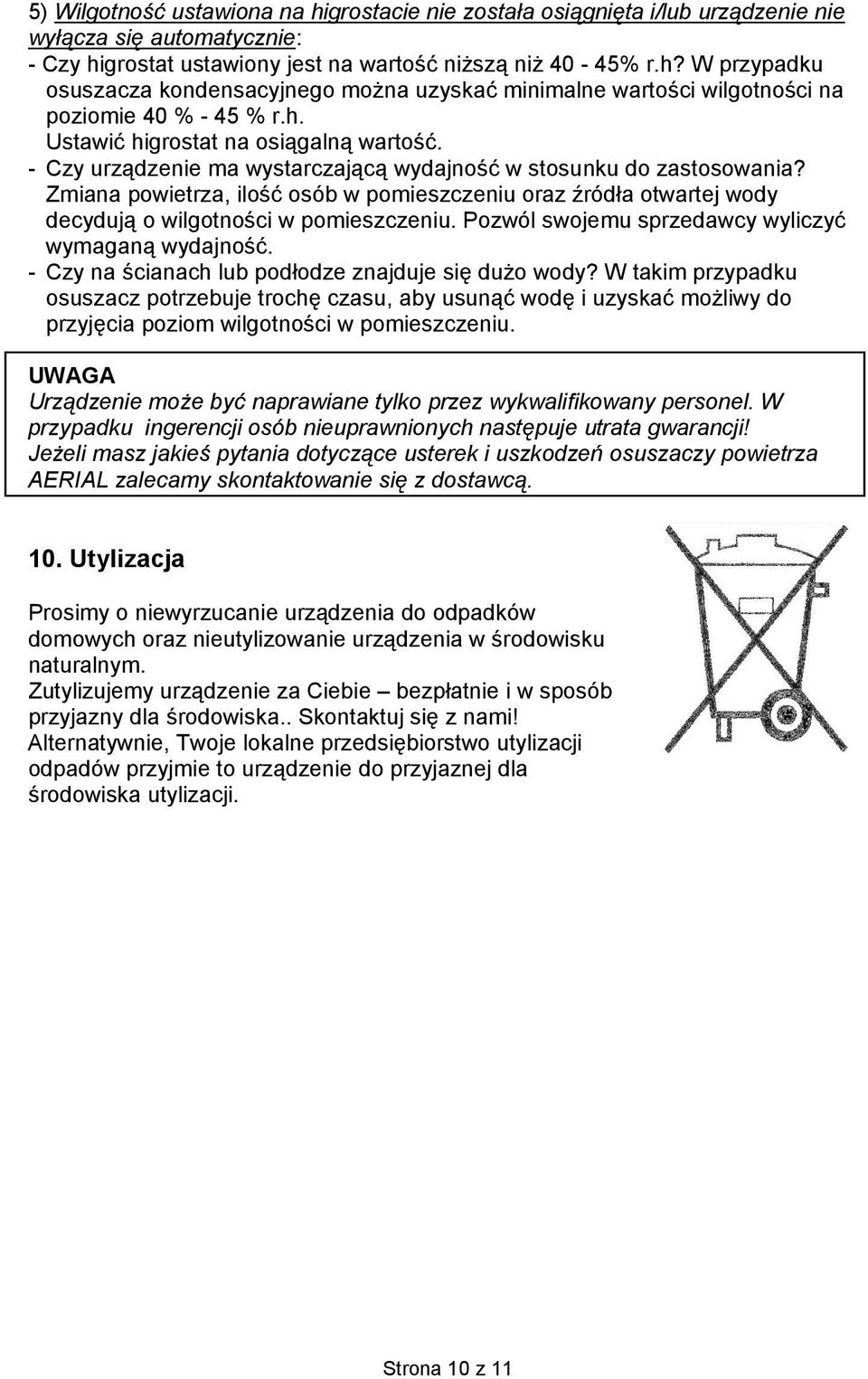

10 5) Wilgotność ustawiona na higrostacie nie została osiągnięta i/lub urządzenie nie wyłącza się automatycznie: - Czy higrostat ustawiony jest na wartość niższą niż 40-45% r.h? W przypadku osuszacza kondensacyjnego można uzyskać minimalne wartości wilgotności na poziomie 40 % - 45 % r.h. Ustawić higrostat na osiągalną wartość. - Czy urządzenie ma wystarczającą wydajność w stosunku do zastosowania? Zmiana powietrza, ilość osób w pomieszczeniu oraz źródła otwartej wody decydują o wilgotności w pomieszczeniu. Pozwól swojemu sprzedawcy wyliczyć wymaganą wydajność. - Czy na ścianach lub podłodze znajduje się dużo wody? W takim przypadku osuszacz potrzebuje trochę czasu, aby usunąć wodę i uzyskać możliwy do przyjęcia poziom wilgotności w pomieszczeniu. UWAGA Urządzenie może być naprawiane tylko przez wykwalifikowany personel. W przypadku ingerencji osób nieuprawnionych następuje utrata gwarancji! Jeżeli masz jakieś pytania dotyczące usterek i uszkodzeń osuszaczy powietrza AERIAL zalecamy skontaktowanie się z dostawcą. 10. Utylizacja Prosimy o niewyrzucanie urządzenia do odpadków domowych oraz nieutylizowanie urządzenia w środowisku naturalnym. Zutylizujemy urządzenie za Ciebie bezpłatnie i w sposób przyjazny dla środowiska.. Skontaktuj się z nami! Alternatywnie, Twoje lokalne przedsiębiorstwo utylizacji odpadów przyjmie to urządzenie do przyjaznej dla środowiska utylizacji. Strona 10 z 11

11 11. Deklaracja zgodności (Dyrektywa UE 89/392/WE) (Dyrektywa UE 89/336/WE) (Dyrektywa UE 73/23/WE) producent: AERIAL GmbH - Systeme zur Luftbehandlung Oststraße 128, D Norderstedt Opis produktu: osuszacz kondensacyjny typu AD 120 / AD 130 / AD 150 wydajność: 24 57,6 l/dobę Produkty opisane powyżej przeznaczone są do osuszania powietrza i gotowe do podłączenia. Zgodność z normą: EN 292/91 Bezpieczeństwo maszyn EN :1992 Kompatybilność elektromagnetyczna (EMC) Wymagania ogólne dotyczące emisyjności EN :1997 Kompatybilność elektromagnetyczna (EMC) Wymagania ogólne dotyczące emisyjności EN /98 Bezpieczeństwo urządzeń elektrycznych do użytku domowego i podobnego Norderstedt, Podpis i pieczęć producenta AERIAL GmbH Oststrasse Norderstedt NIEMCY Oddział w Szwajcarii: AERIAL GmbH Täfernstrasse Baden-Dättwill SZWAJCARIA Strona 11 z 11
