1 SYSTEMY SIECI PREIZOLOWANYCH RAUTHERMEX I RAUVITHERM CENNIK PL EFEKTYWNOŚĆ ENERGETYCZNA Ważny od lipca 2015 Zastrzegamy sobie prawo do zmian technicznych Budownictwo Motoryzacja Przemysł

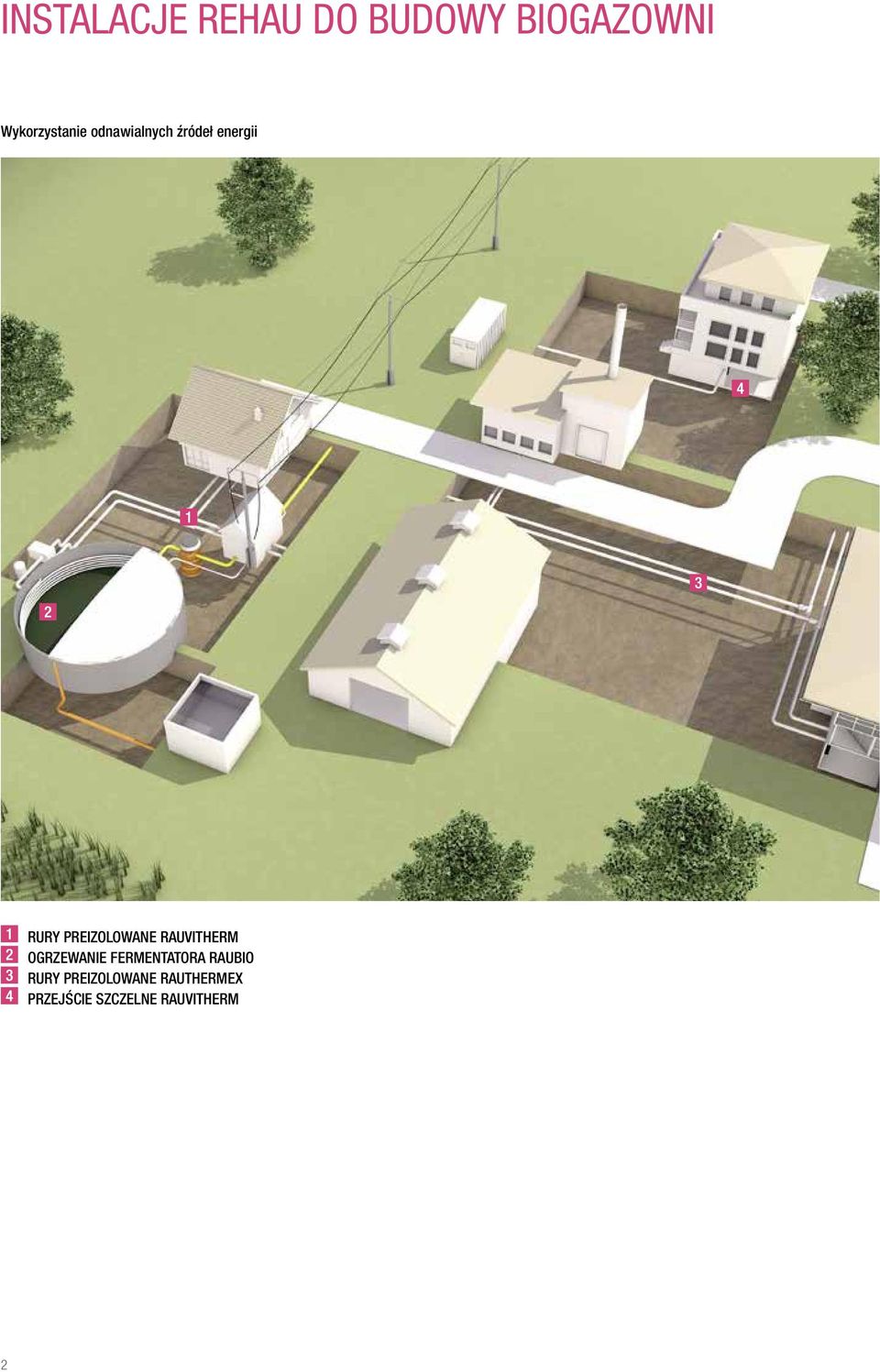

2 INSTALACJE REHAU DO BUDOWY BIOGAZOWNI Wykorzystanie odnawialnych źródeł energii RURY PREIZOLOWANE RAUVITHERM OGRZEWANIE FERMENTATORA RAUBIO RURY PREIZOLOWANE RAUTHERMEX PRZEJŚCIE SZCZELNE RAUVITHERM 2

3 SPIS TREŚCI 1 Rury preizolowane grzewcze RAUTHERMEX, SDR Program złączek RAUTHERMEX do preizolacji 6 3 Przejścia szczelne REHAU 8 4 Rury preizolowane grzewcze RAUVITHERM, SDR Zestaw podłączeniowy RAUVITHERM 16 6 Program złączek RAUVITHERM do preizolacji 17 7 Przejścia szczelne REHAU 19 8 Osprzęt 22 9 Technika połączeń z tuleją zaciskową, SDR Technika połączeń z mufą elektrooporową FUSAPEX Rury preizolowane RAUTHERMEX cool do przesyłu wody lodowej, SDR Technika łączenia typu złączka elektrooporowa Rury preizolowane RAUTHERMEX do wody pitnej, SDR 7, Technika połączeń z tuleją zaciskową, SDR 7, Narzędzia montażowe 46 3

4 4

5 1 RURY PREIZOLOWANE GRZEWCZE RAUTHERMEX, SDR 11 Rura grzewcza RAUTHERMEX, SDR11 (Płaszcz zewnętrzny jasnoszary) Odpowiednia dla temperatury maksymalnie do 95 ºC (długotrwale) i ciśnienia 6 bar, składa się z: - rury medialnej z polietylenu sieciowanego PE-Xa według normy DIN 16892/92 i PN-EN ISO z zabarwioną na pomarańczowo warstwą antydyfuzyjną (EVOH) według normy DIN izolacji bezfreonowej FCKW wykonanej z ciągle wytłaczanej elastycznej twardej piany poliuretanowej - z szarego pofałdowanego, wytłoczonego bezspoinowo płaszcza zewnętrznego z polietylenu (PE-LD) Dostawy w zwojach. Rura UNO Nr artykułu Typ d s D [kg/m] maks. długość zwoju [m] PLN/m 2,8 m x 0,8 m 2,8 m x 1,2 m / ,3 93 1, , / ,9 93 1, , / ,7 93 1, , / , , , / , , , / , , , / , , , /162* , , , /182* , , , /202* , , , /250* , ,17 12 m odcinek prosty na zapytanie * Od d > = 110 mm rurę medialną posmarować środkiem ślizgowym w obszarze tulei zaciskowej Rura DUO Nr artykułu Typ d s D [kg/m] maks. długość zwoju [m] PLN/m 2,8 m x 0,8 m 2,8 m x 1,2 m / , , , / , , , / , , , / , , , / , , , / , , , / , , ,00 Rura UNO Plus Nr artykułu Typ d s D [kg/m] maks. długość zwoju [m] PLN/m 2,8 m x 0,8 m 2,8 m x 1,2 m / , , na zapytanie / , , na zapytanie / , , na zapytanie / , , na zapytanie / , , , /182* , , , /202* , , , /202* , , ,00 * Od d > = 110 mm rurę medialną posmarować środkiem ślizgowym w obszarze tulei zaciskowej Rura DUO PLUS Nr artykułu Typ d s D [kg/m] maks. długość zwoju [m] PLN/m 2,8 m x 0,8 m 2,8 m x 1,2 m / , , na zapytanie / , , na zapytanie / , , na zapytanie / , , na zapytanie 5 D d D

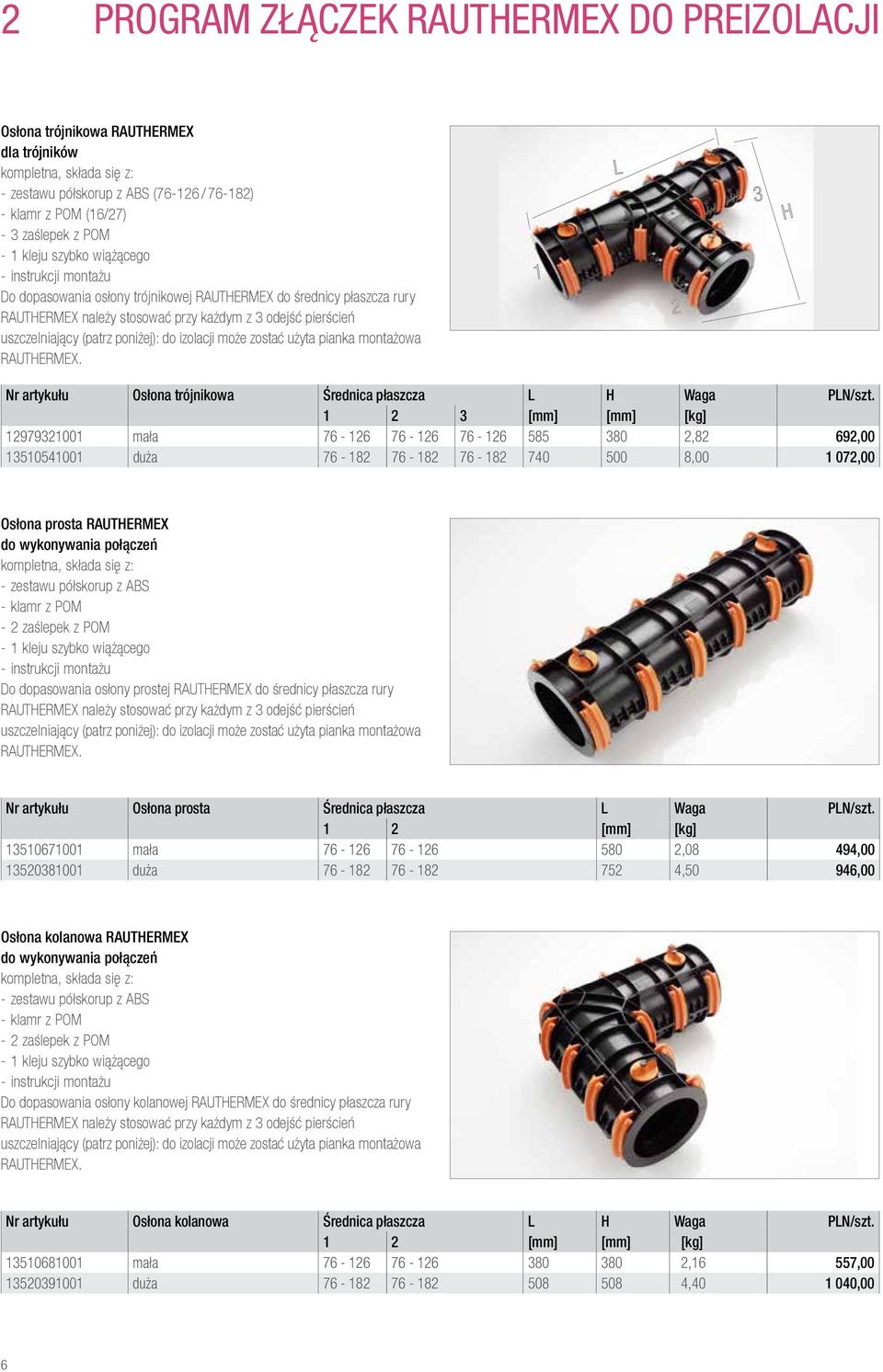

6 2 PROGRAM ZŁĄCZEK RAUTHERMEX DO PREIZOLACJI Osłona trójnikowa RAUTHERMEX dla trójników kompletna, składa się z: - zestawu półskorup z ABS ( / ) - klamr z POM (16/27) - 3 zaślepek z POM - 1 kleju szybko wiążącego - instrukcji montażu Do dopasowania osłony trójnikowej RAUTHERMEX do średnicy płaszcza rury RAUTHERMEX należy stosować przy każdym z 3 odejść pierścień uszczelniający (patrz poniżej): do izolacji może zostać użyta pianka montażowa RAUTHERMEX. Nr artykułu Osłona trójnikowa Średnica płaszcza L H Waga PLN/szt [mm] [mm] [kg] mała ,82 692, duża , ,00 Osłona prosta RAUTHERMEX do wykonywania połączeń kompletna, składa się z: - zestawu półskorup z ABS - klamr z POM - 2 zaślepek z POM - 1 kleju szybko wiążącego - instrukcji montażu Do dopasowania osłony prostej RAUTHERMEX do średnicy płaszcza rury RAUTHERMEX należy stosować przy każdym z 3 odejść pierścień uszczelniający (patrz poniżej): do izolacji może zostać użyta pianka montażowa RAUTHERMEX. Nr artykułu Osłona prosta Średnica płaszcza L Waga PLN/szt. 1 2 [mm] [kg] mała ,08 494, duża ,50 946,00 Osłona kolanowa RAUTHERMEX do wykonywania połączeń kompletna, składa się z: - zestawu półskorup z ABS - klamr z POM - 2 zaślepek z POM - 1 kleju szybko wiążącego - instrukcji montażu Do dopasowania osłony kolanowej RAUTHERMEX do średnicy płaszcza rury RAUTHERMEX należy stosować przy każdym z 3 odejść pierścień uszczelniający (patrz poniżej): do izolacji może zostać użyta pianka montażowa RAUTHERMEX. Nr artykułu Osłona kolanowa Średnica płaszcza L H Waga PLN/szt. 1 2 [mm] [mm] [kg] mała ,16 557, duża , ,00 6

7 Zestaw podłączeniowy RAUTHERMEX w wymiarze specjalnym do wykonywania izolacji połączeń między rurą RAUTHERMEX a sztywną rurą preizolowaną (KMR) kompletny, składa się z: - kształtki z PE - taśmy ściernej - węży termokurczliwych - korka odpowietrzającego - włącznie z poliuretanową pianką montażową Do izolacji połączeń stosować poliuretanową pianką montażową. Nr artykułu Złączka Średnica płaszcza L Waga PLN/szt. 1 2 [mm] [kg] wymiar specjalny , , wymiar specjalny , , wymiar specjalny , ,00 Pierścienie uszczelniające RAUTHERMEX Do uszczelniania osłon RAUTHERMEX do płaszcza rury RAUTHERMEX. Uszczelnić osłonę przy każdym odejściu pierścieniem uszczelniającym o odpowiedniej średnicy. (Typ pierścienia uszczelniającego zależny od wielkości osłony i średnicy płaszcza rury): średnica wewnętrzna pierścienia uszczelniającego = średnica zewnętrzna rury EPDM (guma) Nr artykułu Dla osłony Typ Waga [kg] Jednostka dostawcza PLN/szt małej 76 0,378 1 szt. 45, małej 91 0,310 1 szt. 38, małej 111 0,198 1 szt. 32, małej 126 0,096 1 szt. 24, dużej 76 1,060 1 szt. 185, dużej 91 1,030 1 szt. 179, dużej 111 0,990 1 szt. 177, dużej 126 0,900 1 szt. 129, dużej 142 0,860 1 szt. 121, dużej 162 0,820 1 szt. 111, dużej 182 0,624 1 szt. 93,00 Pianka montażowa REHAU do izolacji złączek RAUTHERMEX składa się z: - butelki komponent A - butelki komponent B - nakrętki dozującej - instrukcji montażu Uwaga: Przestrzegać instrukcji montażu oraz przepisów bezpieczeństwa. Powyższe materiały informacyjne są dostępne na stronie Nr artykułu dla Wymiar [kg/szt.] PLN/szt osłona kolanowa i prosta, mała 4 0,95 121, osłona trójnikowa, mała 5 1,00 126, osłona kolanowa i prosta, duża 8 1,70 158, osłona trójnikowa, duża 9.1 2,30 189,00 7

8 3 PRZEJŚCIA SZCZELNE REHAU Łuk podłączeniowy SDR 11 do przesyłu wody grzewczej Odpowiedni dla temperatury maksymalnie do 95 ºC (długotrwale) i ciśnienia 6 bar, składa się z: - rury medialnej z polietylenu sieciowanego PE-Xa według normy DIN 16892/92, PN-EN ISO i warstwy antydyfuzyjnej według normy DIN bezfreonowej izolacji, wykonanej za pomocą pentanu z poliuretanowej wytrzymałej pianki - rury z płaszczem z czarnego PE-HD - kolana wykonanego zgrzewaniem segmentowym Długość ramienia: 1100 mm x 1600 mm Odcinki rury bez izolacji: 250 mm A Widok A UNO 250 Widok A DUO 250 Łuk podłączeniowy UNO do przesyłu wody grzewczej, SDR 11 Nr artykułu Typ Rura medialna Rura zewnętrzna Promień [kg/szt.] PLN/szt. d s D R / , , , / , , , / , , , / , , , / , , , / , , , / , , / , , , / , , , / , ,37 na zapytanie Łuk podłączeniowy DUO do przesyłu wody grzewczej, SDR 11 Nr artykułu Typ Rura medialna Rura zewnętrzna Promień [kg/szt.] PLN/szt. d s D R /111 2 x 25 2, , , /111 2 x 32 2, , , /126 2 x 40 3, , , /162 2 x 50 4, , , /182 2 x 63 5, , , /202 2 x 75 6, ,00 Łuk podłączeniowy RAUTHERMEX SDR 11 do przysyłu wody grzewczej (ze stali) odpowiedni w połączeniu z rurą RAUTHERMEX dla temperatury maksymalnie do 95 ºC (długotrwale) i ciśnienia 6 bar, składa się z: - preizolowanej rury ze stali - 2 dospawanych złączek przejściowych REHAU DN 140 x 12,7 mm i DN 160 x 14,6 mm - 2 tulei zaciskowych REHAU Rura medialna: stal St 37.0 Izolacja: bezfreonowa twarda piana poliuretanowa Płaszcz zewnętrzny: polietylen (PE-HD) Długość ramion: 1100 mm x 1100 mm Nr artykułu Typ Średnica Średnica Rura [kg/szt.] PLN/szt. złączka przejściowa tuleja zaciskowa zewnętrzna D / x 12,7-139,7 x 3,6 140 x 12, ,00 na zapytanie / x 14,6-168,3 x 4,1 160 x 14, ,00 na zapytanie 8

9 Pierścień uszczelniający REHAU Szczelny do 2-metrowego słupa wody gruntowej. Odpowiedni do przejścia szczelnego przez powierzchnie betonowe w połączeniu z zaprawą. Składa się z profilowanego pierścienia z neoprenu. Nr artykułu D (mm) Da (mm) Dla średnic RAUTHERMEX [kg/szt.] PLN/szt. Uno Duo , 32, 40 0,40 56, , 32 0,50 70, ,50 78, , 90, ,70 96, ,80 115, ,90 136, dla łuku podłączeniowego 140/225 1,00 141, ,00 144,00 9

10 Przejście szczelne RAUTHERMEX FA 80 odpowiednie do uszczelniania przejścia przez konstrukcje betonowe pod naporem wody gruntowej i 15 m słupa wody, składa się z - gumy uszczelniającej EDPM Shore 40 ± 5 - płyty szczelnej i śruby V2A. - smaru do śrub i gumy uszczelniającej według zaleceń KTW Do zapewnienia szczelności i wystarczającej stabilizacji rury zaleca się użycie dodatkowego przejścia szczelnego przez mur FA 40. Szerokość (B) około 90 mm. Przejście szczelne 80 mm Nr artykułu RAUTHERMEX Uszczelnienie Uszczelnienie Średnica otworu pod gwint PLN/szt. Płaszcz zewnętrzny [mm] Moment dociskowy Średnica klucza Średnica wewnętrzna D a D i [mm] [Nm] [mm] [mm] ± 2 402, ± 2 566, ± 2 814, ± 2 850, ± 2 881, ± , ± , ± , ± ,00 Przejście szczelne RAUTHERMEX FA 40 odpowiednie do uszczelniania przejścia przez konstrukcje betonowe pod naporem wody gruntowej i 5 m słupa wody, składa się z - gumy uszczelniającej EDPM Shore 40 ± 5 - płyty szczelnej i śruby V2A. - smaru do śrub i gumy uszczelniającej według zaleceń KTW Do zapewnienia szczelności i wystarczającej stabilizacji rury zaleca się użycie dwóch przejść szczelnych przez mur FA 40. Szerokość (B) około 45 mm. Przejście szczelne 40 mm Nr artykułu RAUTHERMEX Uszczelnienie Uszczelnienie Średnica otworu pod gwint PLN/szt. Płaszcz zewnętrzny [mm] Moment dociskowy Średnica klucza Średnica wewnętrzna D a D i [mm] [Nm] [mm] [mm] ± 2 268, ± 2 346, ± 2 484, ± 2 494, ± 2 505, ± 2 706, ± 2 727, ± , ± ,00 10

11 Rura wypełnianiąca RAUTHERMEX odpowiednia dla przejścia szczelnego przez mur FA 40 i FA 80 z silnie po rowatą powierzchnią dla pewnego uszczelnienia przez konstrukcje betonowe. Rura wypełniająca może zostać zabetonowana razem z zamocowaniem oszalowania. PVC Rura wypełnianiąca RAUTHERMEX Nr artykułu Nazwa ID AD Długość Waga PLN/szt. [mm] [mm] [mm] [kg] Rura wypełnianiąca ,19 208, Rura wypełnianiąca ,95 230, Rura wypełnianiąca ,76 305, Rura wypełnianiąca ,41 720,00 Osłona szalunku Dla zabezpieczenia rur wypełniających w szalunkach betonowych. PE-LD Kolor: żółty Osłona szalunku Nr artykułu Nazwa ID AD Długość Waga PLN/szt. [mm] [mm] [mm] [kg] Osłona szalunku ,067 76, Osłona szalunku ,102 88, Osłona szalunku , , Osłona szalunku , ,00 Żywica epoksydowa Zestaw żywicy epoksydowej według zaleceń KTW do lakierowania powierzchni betonowych składa się z: - dwukomponentowej żywicy epoksydowej z wodą pitną - pędzla (długości 40 cm) - pary lateksowych rękawiczek - instrukcji montażu Należy przestrzegać wskazówek montażowych załączonych w zestawie. Żywica epoksydowa - zestaw Nr artykułu Zawartość Wydajność Waga [kg] PLN/szt ,1 kg 3,5 m² 1,40 466,00 11

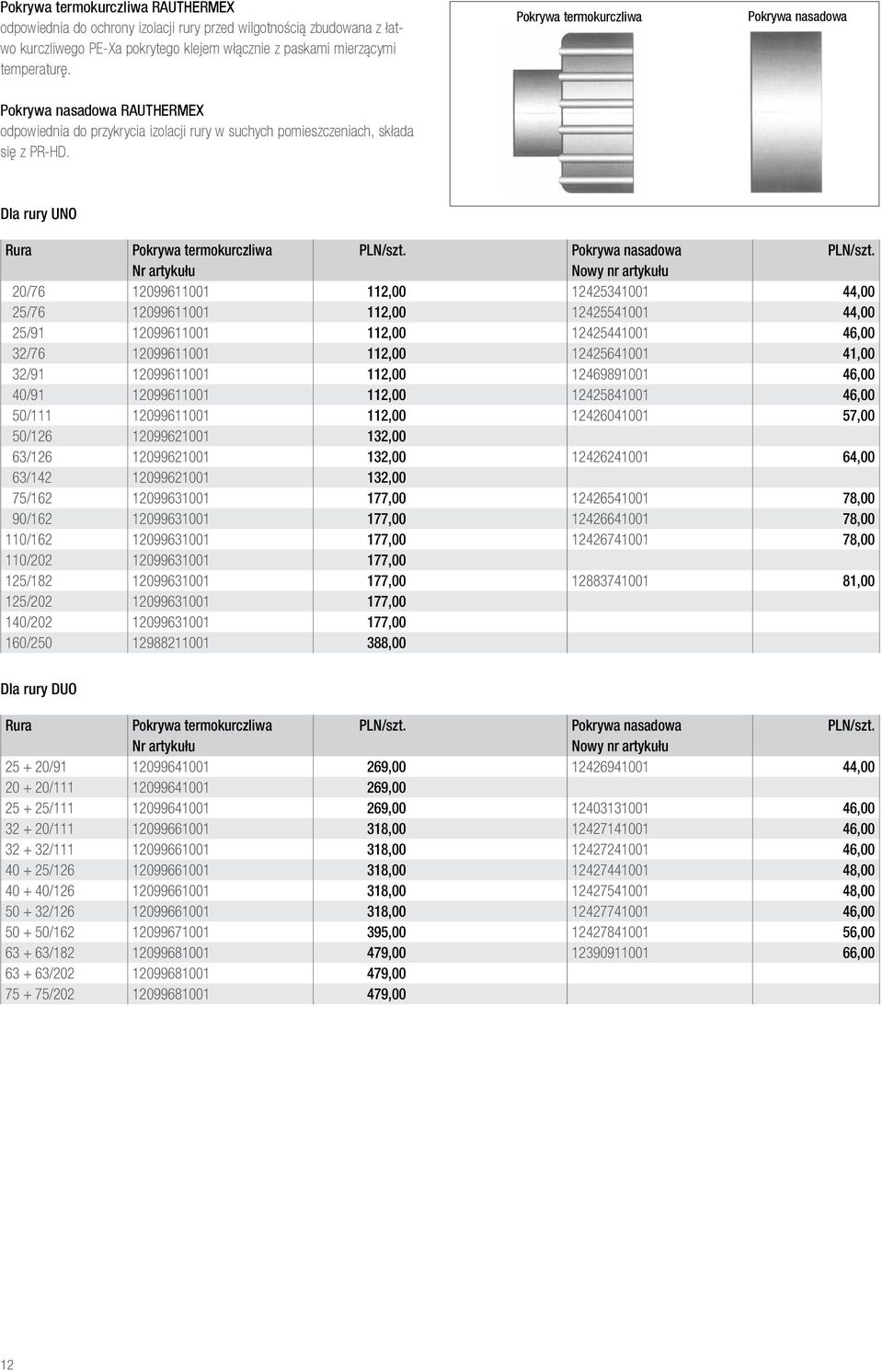

12 Pokrywa termokurczliwa RAUTHERMEX odpowiednia do ochrony izolacji rury przed wilgotnością zbudowana z łatwo kurczliwego PE-Xa pokrytego klejem włącznie z paskami mierzącymi temperaturę. Pokrywa termokurczliwa Pokrywa nasadowa Pokrywa nasadowa RAUTHERMEX odpowiednia do przykrycia izolacji rury w suchych pomieszczeniach, składa się z PR-HD. Dla rury UNO Rura Pokrywa termokurczliwa PLN/szt. Pokrywa nasadowa PLN/szt. Nr artykułu Nowy nr artykułu 20/ , ,00 25/ , ,00 25/ , ,00 32/ , ,00 32/ , ,00 40/ , ,00 50/ , ,00 50/ ,00 63/ , ,00 63/ ,00 75/ , ,00 90/ , ,00 110/ , ,00 110/ ,00 125/ , ,00 125/ ,00 140/ ,00 160/ ,00 Dla rury DUO Rura Pokrywa termokurczliwa PLN/szt. Pokrywa nasadowa PLN/szt. Nr artykułu Nowy nr artykułu / , , / , / , , / , , / , , / , , / , , / , , / , , / , , / , / ,00 12

13 Pokrywa gumowa RAUTHERMEX Odpowiednia do ochrony izolacji rury przed wilgocią, wykonana z EPDM. UNO Rura Pokrywa gumowa PLN/szt. Nr artykułu 25/ ,00 32/ ,00 32/ ,00 40/ ,00 40/ ,00 50/ ,00 50/ ,00 63/ ,00 75/ ,00 90/ ,00 90/ ,00 110/ ,00 110/ ,00 110/ ,00 125/ ,00 140/ ,00 160/ ,00 DUO Rura Pokrywa gumowa PLN/szt. Nr artykułu 25+25/ , / , / , / , / , / , / ,00 13

14 14

15 4 RURY PREIZOLOWANE GRZEWCZE RAUVITHERM, SDR 11 Rura grzewcza RAUVITHERM, SDR11 (Płaszcz zewnętrzny jasnoszary) Odpowiednia dla temperatury maksymalnie do 95 ºC (długotrwale) i ciśnienia 6 bar, składa się z: - rury medialnej z polietylenu sieciowanego PE-Xa według normy DIN 16892/92 i PN-EN ISO z zabarwioną na pomarańczowo warstwą antydyfuzyjną (EVOH) według normy DIN izolacji z sieciowanych, spienionych płyt PE i przy rurze DUO dodatkowo ze spienionej izolacji rdzenia - z szarego pofałdowanego, wytłoczonego bezspoinowo płaszcza zewnętrznego z polietylenu (PE-HD) Dostawy w zwojach. D d S D d S Rura RAUVITHERM UNO, typoszereg 1, SDR 11 Nr artykułu Typ d s D ok. [kg/m] min. długość zwoju [m] Cena w PLN/m / , , , / , , , / , , , / , , , / , , , / , , , / , , , /190* , , , /210* , , ,00 * Od d > = 110 mm rurę medialną posmarować środkiem ślizgowym w obszarze tulei zaciskowej Rura RAUVITHERM DUO Nr artykułu Typ d s D ok. [kg/m] min. długość zwoju [m] Cena w PLN/m / , , , / , , , / , , , / , , , / , , ,00 15

16 5 ZESTAW PODŁĄCZENIOWY RAUVITHERM Zestaw podłączeniowy RAUVITHERM Dla średnic rur DUO 32, 40 i 50 mm w zwojach 5, 10, 15, 20 i 25 m. Długość ramienia: 1,5 m Dostarczany razem ze śrubunkami przejściowymi, zaślepkami, taśmą zabezpieczającą i zestawem do montażu przejścia szczelnego. Zestaw podłączeniowy DUO 32 Nr artykułu [kg/szt.] PLN/szt m - zestaw 1,555 na zapytanie m - zestaw 2,726 na zapytanie m - zestaw 3,647 na zapytanie m - zestaw 4,568 na zapytanie m - zestaw 5,489 na zapytanie Zestaw podłączeniowy DUO 40 Nr artykułu [kg/szt.] PLN/szt m - zestaw 2,189 na zapytanie m - zestaw 3,244 na zapytanie m - zestaw 4,298 na zapytanie m - zestaw 5,353 na zapytanie m - zestaw 6,407 na zapytanie Zestaw podłączeniowy DUO 50 Nr artykułu [kg/szt.] PLN/szt m - zestaw 3,049 na zapytanie m - zestaw 4,169 na zapytanie m - zestaw 6,181 na zapytanie m - zestaw 7,747 na zapytanie m - zestaw 9,313 na zapytanie Śrubunek przejściowy REHAU Do połączenia/skręcenia rur RAUVITHERM z jednostką zewnętrzną powietrznej pompy ciepła. mosiądz Nr artykułu Nazwa Gwint [kg/szt.] PLN/szt kształtka przejściowa 25 x 2,3 ¾ 0,166 na zapytanie kształtka przejściowa 32 x 2,9 1 0,350 na zapytanie kształtka przejściowa 40 x 3,6 1¼ 0,423 na zapytanie kształtka przejściowa 50 x 4,6 1½ 0,920 na zapytanie kształtka przejściowa 63 x 5,8 2 1,200 na zapytanie 16

17 6 PROGRAM ZŁĄCZEK RAUVITHERM DO PREIZOLACJI Osłona trójnikowa RAUVITHERM dla trójników kompletna, składa się z: --kształtki z PE --węży termokurczliwych --zaślepek odpowietrzających --śrub z tworzywa wzmocnionego włóknem szklanym --instrukcji montażu Do dopasowania osłony trójnikowej do średnicy płaszcza rury RAUVITHERM należy wykorzystać znaczniki na osłonie trójnikowej. Do izolacji może zostać użyta pianka izolacyjna RAUVITHERM. Nr artykułu Osłona Średnica płaszcza L H [kg/szt.] PLN/szt. trójnikowa [mm] [mm] mała , , duża , ,00 Osłona prosta RAUVITHERM do wykonywania połączeń kompletna, składa się z: --kształtki z PE --węży termokurczliwych --zaślepek odpowietrzających --instrukcji montażu Do dopasowania osłony prostej do średnicy płaszcza rury RAUVITHERM należy wykorzystać znaczniki na osłonie prostej. Do izolacji może zostać użyta pianka izolacyjna RAUVITHERM. Nr artykułu Osłona prosta Średnica płaszcza L [kg/szt.] PLN/szt. 1 2 [mm] mała ,0 694, duża ,5 893,00 Osłona kolanowa RAUVITHERM dla kolan kompletna, składa się z: --kształtki z PE --węży termokurczliwych --zaślepek odpowietrzających --śrub z tworzywa wzmocnionego włóknem szklanym --instrukcji montażu Do dopasowania osłony kolanowej do średnicy płaszcza RAUVITHERM należy wykorzystać znaczniki na osłonie kolanowej. Do izolacji może zostać użyta pianka izolacyjna RAUVITHERM. Nr artykułu Osłona Średnica płaszcza L [kg/szt.] PLN/szt. kolanowa 1 2 [mm] mała ,5 841, duża , ,00 17

18 Manszeta termokurczliwa RAUVITHERM Do naprawy rur RAUVITHERM oraz złączek RAUVITHERM Nr artykułu Szt./jednostka [kg/szt.] PLN/szt ,70 415,00 Wąż termokurczliwy RAUVITHERM Nr artykułu Nazwa Długość [mm] [kg/szt.] PLN/szt Wąż termokurczliwy REHAU RAUVITHERM dla osłon małych 330 0,10 265, Wąż termokurczliwy REHAU RAUVITHERM dla osłon dużych 400 0,30 309,00 Pianka izolacyjna RAUVITHERM do wypełnienia osłony trójnikowej i prostej RAUVITHERM składa się z: --butelki komponent A --butelki komponent B --nakrętki dozującej --instrukcji montażu Uwaga: przestrzegać instrukcji montażu oraz przepisów bezpieczeństwa. Powyższe materiały informacyjne dostępne są na stronie Nr artykułu dla Wymiar [kg/szt.] PLN/szt osłony trójnikowej RAUVITHERM małej 7 1,20 121, osłony trójnikowej RAUVITHERM dużej 9.1 2,30 189, osłony prostej RAUVITHERM małej 5 1,00 126, osłony prostej RAUVITHERM dużej 8 1,70 158, osłony kolanowej RAUVITHERM małej 6 0,90 126, osłony kolanowej RAUVITHERM dużej 8.1 1,70 189,00 Pasek mierzący temperaturę REHAU Do stwierdzenia temperatury przed ogrzaniem. Nr artykułu Szt./jednostka Temperatura wymagana [kg/szt.] PLN/szt szt. 60 C 0,05 17,70 Taśma ścierna Do wyczyszczenia otworów montażowych w osłonie. Nr artykułu Długość (m) Ziarnistość [kg/szt.] PLN/szt P80 0,50 164,00 Wycinak do okien Do wiercenia otworów montażowych w osłonie. Nr artykułu Średnica (mm) Wejście (mm) [kg/szt.] PLN/szt ,10 115,00 Zatyczka do odpowietrzania 26 mm Do odpowietrzania złączek RAUVITHERM. Nr artykułu Jednostka dostawcza [kg/szt.] PLN/szt szt. 0,01 4,40 18

19 7 PRZEJŚCIA SZCZELNE REHAU Łuk podłączeniowy SDR 11 do przesyłu wody grzewczej (wprowadzenie do budynku) Odpowiedni dla temperatury maksymalnie do 95 ºC (długotrwale) i ciśnienia 6 bar, składa się z: - rury medialnej z polietylenu sieciowanego PE-Xa według normy DIN 16892/92, PN-EN ISO i warstwy antydyfuzyjnej według normy DIN bezfreonowej izolacji, wykonanej za pomocą pentanu z poliuretanowej wytrzymałej pianki - rury z płaszczem z czarnego PE-HD - kolana wykonanego zgrzewaniem segmentowym Długość ramienia: 1100 mm x 1600 mm Odcinki rury bez izolacji: 250 mm A Widok A UNO 250 Widok A DUO 250 Łuk podłączeniowy UNO do przesyłu wody grzewczej, SDR 11 Nr artykułu Typ Rura medialna Rura zewnętrzna Promień [kg/szt.] PLN/szt. d s D R / , , , / , , , / , , , / , , , / , , , / , , , / , , / , , , / , , ,00 Łuk podłączeniowy DUO do przesyłu wody grzewczej, SDR 11 Nr artykułu Typ Rura medialna Rura zewnętrzna Promień [kg/szt.] PLN/szt. d s D R /111 2 x 25 2, , , /111 2 x 32 2, , , /126 2 x 40 3, , , /162 2 x 50 4, , , /182 2 x 63 5, , ,00 19

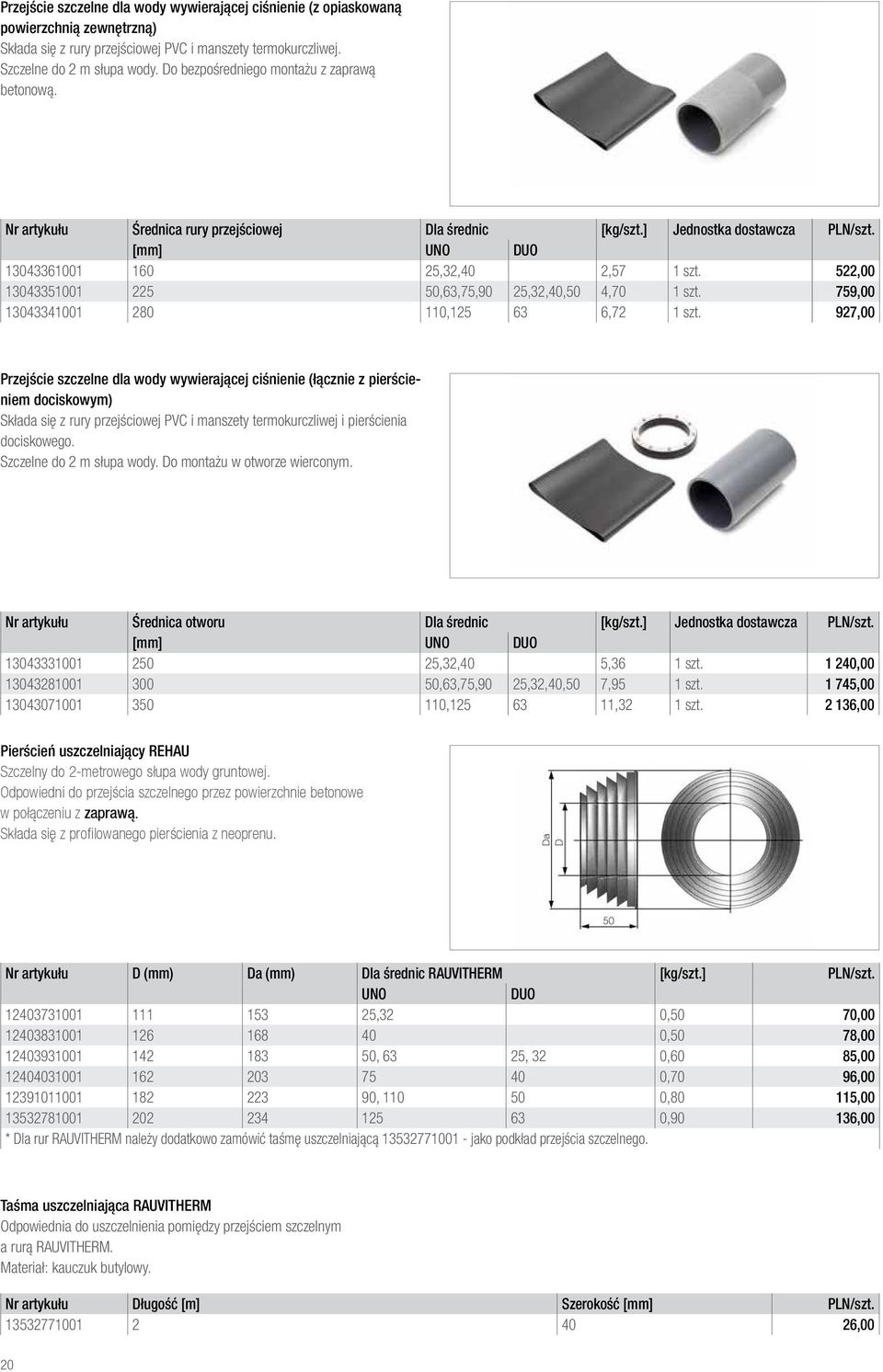

20 Przejście szczelne dla wody wywierającej ciśnienie (z opiaskowaną powierzchnią zewnętrzną) Składa się z rury przejściowej PVC i manszety termokurczliwej. Szczelne do 2 m słupa wody. Do bezpośredniego montażu z zaprawą betonową. Nr artykułu Średnica rury przejściowej Dla średnic [kg/szt.] Jednostka dostawcza PLN/szt. [mm] UNO DUO ,32,40 2,57 1 szt. 522, ,63,75,90 25,32,40,50 4,70 1 szt. 759, , ,72 1 szt. 927,00 Przejście szczelne dla wody wywierającej ciśnienie (łącznie z pierścieniem dociskowym) Składa się z rury przejściowej PVC i manszety termokurczliwej i pierścienia dociskowego. Szczelne do 2 m słupa wody. Do montażu w otworze wierconym. Nr artykułu Średnica otworu Dla średnic [kg/szt.] Jednostka dostawcza PLN/szt. [mm] UNO DUO ,32,40 5,36 1 szt , ,63,75,90 25,32,40,50 7,95 1 szt , , ,32 1 szt ,00 Pierścień uszczelniający REHAU Szczelny do 2-metrowego słupa wody gruntowej. Odpowiedni do przejścia szczelnego przez powierzchnie betonowe w połączeniu z zaprawą. Składa się z profilowanego pierścienia z neoprenu. Nr artykułu D (mm) Da (mm) Dla średnic RAUVITHERM [kg/szt.] PLN/szt. UNO DUO ,32 0,50 70, ,50 78, , 63 25, 32 0,60 85, ,70 96, , ,80 115, ,90 136,00 * Dla rur RAUVITHERM należy dodatkowo zamówić taśmę uszczelniającą jako podkład przejścia szczelnego. Taśma uszczelniająca RAUVITHERM Odpowiednia do uszczelnienia pomiędzy przejściem szczelnym a rurą RAUVITHERM. kauczuk butylowy. Nr artykułu Długość [m] Szerokość [mm] PLN/szt ,00 20

21 Pokrywa gumowa RAUVITHERM Odpowiednia do ochrony izolacji rury przed wilgocią, wykonana EPDM. UNO Nr artykułu UNO Jednostka dostawcza [kg/szt.] PLN/szt ,32,40 1 szt. 0,30 76, ,63 1 szt. 0,30 57, ,90 1 szt. 0,30 71, szt. 0,30 66, szt. 0,30 79,00 DUO Nr artykułu DUO Jednostka dostawcza [kg/szt.] PLN/szt ,32,40 1 szt. 0,30 119, szt. 0,30 84, szt. 0,30 102,00 Pokrywa termokurczliwa RAUVITHERM Odpowiednia do ochrony końcówek rur preizolowanych przed wilgocią. Z łatwo kurczliwego tworzywa PE-X pokrytego klejem. UNO Nr artykułu Rura Jednostka dostawcza [kg/szt.] PLN/szt /120 1 szt. 0,11 168, /120 1 szt. 0,11 168, /120 1 szt. 0,11 168, /150 1 szt. 0,16 212, /150 1 szt. 0,18 259, /175 1 szt. 0,18 259, /175 1 szt. 0,18 259, /190 1 szt. 0,24 296, /210 1 szt. 0,24 296,00 DUO Nr artykułu Rura Jednostka dostawcza [kg/szt.] PLN/szt /150 1 szt. 0,22 620, /150 1 szt. 0,22 620, /150 1 szt. 0,22 620, /175 1 szt. 0,22 620, /210 1 szt. 0,22 788,00 21

22 8 OSPRZĘT Studzienka ciepłownicza Dla podłączeń rur o średnicach d20 - d125. Studzienka służy do zabudowy armatury i wykonywania odgałęzień. Dostarczana razem z 2 śrubami ze stali nierdzewnej dla szczelnego i trwałego połączenia kinety i pokrywy. PE Kolor: czarny Nr artykułu Średnica [mm] Wymiary dł. x szer. x wys. [mm] Waga PLN/szt. [kg/szt.] x 1520 x ,00 Wąż termokurczliwy do podłączeń do studni Nr artykułu Nazwa [kg/szt.] PLN/szt Wąż termokurczliwy (330 mm) 0, ,00 Rozdzielnik REHAU SDR 11 do przesyłu wody grzewczej Odpowiedni dla temperatury maksymalnie do 95 ºC (długotrwale) i ciśnienia 6 bar, składa się z: - rury medialnej z polietylenu sieciowanego PE-Xa według normy DIN 16892/92, PN-EN ISO i warstwy antydyfuzyjnej według normy DIN bezfreonowej izolacji, wykonanej za pomocą pentanu z poliuretanowej wytrzymałej pianki - rury z płaszczem z czarnego PE-HD - kolana wykonanego zgrzewaniem segmentowym Długość całkowita 1,8 m Końce rury bez izolacji: 250 mm. Rura UNO Rura UNO 1800 Rura DUO Widok A Jako przejście z dwóch rur UNO na jedną rurę DUO Nr artykułu 2 x rura UNO D Rura DUO C Rura medialna [kg/szt.] PLN/szt. d s / / ,3 2, , / / ,9 5, , / / ,7 5, , / / ,6 7, , / / ,8 17, ,00 Taśma zabezpieczająca REHAU Do zaznaczenia rur RAUVITHERM. Taśmę układa się około 40 cm nad rurą z napisem Achtung Fernwärmeleitung. Kolor: żółty Nr artykułu Długość [m] Szerokość [mm] PLN/szt ,00 22

23 9 TECHNIKA POŁĄCZEŃ Z TULEJĄ ZACISKOWĄ, SDR11 Tuleja zaciskowa REHAU, SDR 11 Do zaciskania króćca kształtki z tuleją zaciskową SDR 11 w połączeniu z systemami rur RAUVITHERM i RAUTHERMEX, SDR 11. Średnice 20-63: mosiądz Średnice : brąz (Rg) Nr artykułu Średnica D h [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 1, , szt. 100 szt. 4, x 2, , szt. 50 szt. 6, x 2, , szt. 50 szt. 12, x 3, , szt. 25 szt. 24, x 4, , szt. 25 szt. 34, x 5, , szt. 25 szt. 50, x 6, ,500 1 szt. 1 szt. 173, x 8, ,520 1 szt. 1 szt. 208, * 110 x 10, ,090 1 szt. 1 szt. 277, * 125 x 11, ,597 1 szt. 1 szt. 416, * 140 x 12, ,800 1 szt. 1 szt. 524, * 160 x 14, ,450 1 szt. 1 szt. 624,60 * Od d > = 110 mm rurę medialną posmarować środkiem ślizgowym w obszarze tulei zaciskowej Złączka prosta równoprzelotowa REHAU, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową REHAU SDR 11. Średnice 20-63: mosiądz Średnice : brąz (Rg) z a Nr artykułu Średnica a z [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 1, , szt. 10 szt. 27, x 2, , szt. 10 szt. 38, x 2, , szt. 3 szt. 59, x 3, , szt. 5 szt. 99, x 4, ,570 1 szt. 1 szt. 142, x 5, ,940 1 szt. 1 szt. 178, x 6, ,480 1 szt. 1 szt. 613, x 8, ,400 1 szt. 1 szt. 795, * 110 x 10, ,120 1 szt. 1 szt. 894, * 125 x 11, ,500 1 szt. 1 szt , * 140 x 12, ,500 1 szt. 1 szt , * 160 x 14, ,500 1 szt. 1 szt ,26 * Od d > = 110 mm rurę medialną posmarować środkiem ślizgowym w obszarze tulei zaciskowej 23

24 Złączka prosta redukcyjna REHAU, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową REHAU SDR 11. Średnice 25-63: mosiądz Średnice : brąz (Rg) z a Nr artykułu Średnica Wymiary [mm] [kg/szt.] Zawartość Jednostka PLN/szt. a z kartonu dostawcza x 2,3-20 x 1, , szt. 10 szt. 38, x 2,9-25 x 2, , szt. 3 szt. 59, x 3,7-20 x 1, , szt. 5 szt. 125, x 3,7-32 x 2, , szt. 5 szt. 99, x 4,6-32 x 2, , szt. 1 szt. 136, x 4,6-40 x 3, ,480 1 szt. 1 szt. 142, x 5,8-50 x 4, ,760 1 szt. 1 szt. 178, x 6,8-63 x 5, ,400 1 szt. 1 szt. 652, x 8,2-75 x 6, ,700 1 szt. 1 szt. 806, * 110 x 10,0-90 x 8, ,100 1 szt. 1 szt. 976,98 *Od d > = 110 mm rurę medialną posmarować środkiem ślizgowym w obszarze tulei zaciskowej. Trójnik REHAU, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową REHAU SDR 11. Średnice 20-63: mosiądz Średnice : brąz (Rg) b a z1 z3 c z2 Nr artykułu Średnica Wymiary [mm] [kg/szt.] Zawartość Jednostka PLN/szt. a b c z 1 z 2 z 3 kartonu dostawcza Równoprzelotowy x 1, , szt. 10 szt. 37, x 2, , szt. 10 szt. 42, x 2, , szt. 3 szt. 89, x 3, ,699 1 szt. 1 szt. 175, x 4, ,870 1 szt. 1 szt. 208, x 5, ,300 1 szt. 1 szt. 264, x 6, ,700 1 szt. 1 szt , x 8, ,000 1 szt. 1 szt , * 110 x 10, ,000 1 szt. 1 szt ,22 Odgałęzienie i przelot zredukowane , szt. 10 szt. 41, , szt. 3 szt. 89, ,540 1 szt. 1 szt. 162, ,850 1 szt. 1 szt. 231, ,825 1 szt. 1 szt. 236, ,510 1 szt. 1 szt. 345, ,500 1 szt. 1 szt. 359, ,550 1 szt. 1 szt. 395, ,600 1 szt. 1 szt. 430, ,100 1 szt. 1 szt , ,400 1 szt. 1 szt , ,500 1 szt. 1 szt ,89 24

25 Odgałęzienie zredukowane , szt. 10 szt. 41, , szt. 5 szt. 89, , szt. 3 szt. 89, ,580 1 szt. 1 szt. 167, ,590 1 szt. 1 szt. 167, ,632 1 szt. 1 szt. 167, ,810 1 szt. 1 szt. 202, ,830 1 szt. 1 szt. 202, ,820 1 szt. 1 szt. 202, ,984 1 szt. 1 szt. 202, ,323 1 szt. 1 szt. 259, ,200 1 szt. 1 szt. 259, ,333 1 szt. 1 szt. 259, ,474 1 szt. 1 szt. 259, ,900 1 szt. 1 szt. 259, ,100 1 szt. 1 szt. 868, ,100 1 szt. 1 szt. 868, ,250 1 szt. 1 szt. 868, ,500 1 szt. 1 szt. 868, ,500 1 szt. 1 szt , ,000 1 szt. 1 szt. 937, ,200 1 szt. 1 szt. 937, ,800 1 szt. 1 szt , ,300 1 szt. 1 szt , ,300 1 szt. 1 szt , ,400 1 szt. 1 szt ,63 Odgałęzienie rozszerzone , szt. 10 szt. 41, ,690 1 szt. 1 szt ,66 Przejście zredukowane , szt. 10 szt. 41, , szt. 3 szt. 89,47 25

26 Trójnik REHAU, typoszereg 1 wraz z tuleją zaciskową Stalowy trójnik z przyspawanym króćcem bosym typu tuleja zaciskowa w połączeniu z rurami RAUTHERMEX i RAUVITHERM SDR 11 wraz z tulejami zaciskowymi REHAU. Trójnik: stal St 37 Tuleja zaciskowa: Średnice 25-63: mosiądz Średnice : brąz (Rg) Nr artykułu d1 (mm) d2 (mm) d3 (mm) [kg/szt.] PLN/szt , , , , , , , , , , , , , , , , , , , , , , * , , * , , * , , * , , * , , * , , * , , * ,000 na zapytanie * ,500 na zapytanie * ,500 na zapytanie * ,100 na zapytanie * ,000 na zapytanie * ,000 na zapytanie * ,500 na zapytanie * ,100 na zapytanie * ,000 na zapytanie , , , , , , * , , * , , * , , * , , * ,000 na zapytanie * ,500 na zapytanie * ,500 na zapytanie * ,000 na zapytanie * ,000 na zapytanie * ,500 na zapytanie * ,500 na zapytanie * ,000 na zapytanie * ,000 na zapytanie Inne trójniki na zapytanie. * Od d > = 110 mm rurę medialną posmarować środkiem ślizgowym w obszarze tulei zaciskowej 26

27 Trójnik REHAU (ze stali), preizolowany Preizolowany trójnik z króćcami typu tuleja zaciskowa. Odgałęzienie proste (125) Odgałęzienie pod kątem 45 (160) Trójnik: stal St 37 Tuleja zaciskowa: Średnica 25-63: mosiądz Średnica : brąz (Rg) Izolacja: bezfreonowa twarda piana poliuretanowa Płaszcz zewnętrzny: polietylen (PE-HD) Nr artykułu d1 (mm) d2 (mm) d3 (mm) [kg/szt.] PLN/szt * , ,00 * Wymagana osłona prosta RAUVITHERM, duża Trójnik REHAU z gwintem wewnętrznym, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową REHAU SDR 11. mosiądz z1 z3 b a c Nr artykułu Średnica a b c z 1 z 3 [kg/szt.] Zawartość kartonu Jedn. dostaw. PLN/szt. Odejście z gwintem wewnętrznym Rp ½ , szt. 10 szt. 43, Rp ½ , szt. 10 szt. 52, Rp ¾ , szt. 10 szt. 52, Rp ½ , szt. 3 szt. 104, Rp ¾ ,345 1 szt. 1 szt. 104, Rp ,420 1 szt. 1 szt. 104, Rp ½ ,560 1 szt. 1 szt. 180, Rp ¾ ,613 1 szt. 1 szt. 190, Rp ,700 1 szt. 1 szt. 180, Rp ½ ,890 1 szt. 1 szt. 204, Rp ¾ ,020 1 szt. 1 szt. 204, Rp ,930 1 szt. 1 szt. 204, Rp 1 ¼ ,970 1 szt. 1 szt. 204, Rp ½ ,100 1 szt. 1 szt. 235, Rp ¾ ,270 1 szt. 1 szt. 235,10 Odejście z gwintem wewnętrznym, przelot zredukowany Rp ,160 1 szt. 1 szt. 180, Rp 1 ¼ ,890 1 szt. 1 szt. 205,27 27

28 Kolano 45º, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową REHAU SDR 11. średnice 20-63: mosiądz średnice 75: brąz (Rg) a z 45 z a Nr artykułu Średnica a z [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 2, , szt. 10 szt. 59, x 2, , szt. 3 szt. 86, x 3, ,457 1 szt. 1 szt. 163, x 4, ,700 1 szt. 1 szt. 254, x 5, ,280 1 szt. 1 szt. 291, x 6, ,720 1 szt. 1 szt. 756,88 Kolano 90º, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową REHAU SDR 11. średnice 20-63: mosiądz średnice : brąz (Rg) z z a a Nr artykułu Średnica a z [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 1, , szt. 10 szt. 36, x 2, , szt. 10 szt. 45, x 2, , szt. 3 szt. 73, x 3, ,520 1 szt. 1 szt. 135, x 4, ,820 1 szt. 1 szt. 213, x 5, ,500 1 szt. 1 szt. 270, x 6, ,440 1 szt. 1 szt. 868, x 8, ,150 1 szt. 1 szt , x 10, ,010 1 szt. 1 szt ,72 Złączka przejściowa z gwintem zewnętrznym, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową zaciskową REHAU SDR 11. średnice 20-63: mosiądz średnice : brąz (Rg) z a Nr artykułu Średnica a z WK* [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 1,9 - R ½ , szt. 10 szt. 32, x 1,9 - R ¾ , szt. 10 szt. 32, x 2,3 - R ¾ , szt. 10 szt. 49, x 2,3 - R 1 /L , szt. 10 szt. 49, x 2,9 - R 1 /L , szt. 3 szt. 59, x 3,7 - R 1 ¼ , szt. 5 szt. 118, x 4,6 - R 1 ¼ ,480 1 szt. 1 szt. 126, x 4,6 - R 1 ½ ,510 1 szt. 1 szt. 126, x 5,8 - R ,800 1 szt. 1 szt. 173, x 6,8 - R 2 ½ ,660 1 szt. 1 szt. 618, x 8,2 - R ,110 1 szt. 1 szt. 798, x 10,0 - R ,900 1 szt. 1 szt. 902, x 11,4 - R ,200 1 szt. 1 szt , x 14,6 - R ,000 1 szt. 1 szt ,81 * wymiar klucza 28

29 Złączka przejściowa z gwintem wewnętrznym, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową zaciskową REHAU SDR 11. mosiądz z a Nr artykułu Średnica a z WK* [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 1,9 - Rp ½ , szt. 10 szt. 31, x 1,9 - Rp ¾ , szt. 10 szt. 31, x 2,3 - Rp ¾ , szt. 10 szt. 40, x 2,3 - Rp , szt. 10 szt. 57, x 2,9 - Rp , szt. 3 szt. 62,56 *wymiar klucza Złączka przejściowa na połączenia spawane, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową zaciskową REHAU SDR 11. Złączka powinna być zespawana tylko z odpowiednią rurą stalową. stal (St 37) c z b a Nr artykułu Średnica a b c z [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 2,3-26,9 x 2, ,9 30 0, szt. 10 szt. 52, x 2,9-33,7 x 2, ,7 34 0, szt. 3 szt. 79, x 3,7-42,4 x 2, ,4 37 0,270 3 szt. 3 szt. 99, x 4,6-48,3 x 2, ,3 47 0,410 3 szt. 1 szt. 119, x 5,8-60,3 x 2, ,3 45 0,550 3 szt. 1 szt. 212, x 6,8-76,1 x 2, ,1 45 0,840 3 szt. 1 szt. 291, x 8,2-88,9 x 3, ,9 45 1,150 3 szt. 1 szt. 371, x 10,0-114,3 x 3, ,3 40 1,550 3 szt. 1 szt. 450, x 11,4-139,7 x 3, ,7 59 3,500 1 szt. 1 szt , x 12,7-139,7 x 3, ,7 62 4,500 1 szt. 1 szt , x 14,6-168,3 x 4, ,3 64 6,000 1 szt. 1 szt ,79 Kolano z gwintem zewnętrznym REHAU, SDR 11 Kształtka typu tuleja zaciskowa REHAU z odejściami do połączenia rur RAUVITHERM i RAUTHERMEX SDR 11 z tuleją zaciskową zaciskową REHAU SDR 11. mosiądz a z b Nr artykułu Średnica Wymiary [mm] [kg/szt.] Zawartość Jednostka PLN/szt. a b z kartonu dostawcza R ½" , szt. 10 szt. 38, R ¾" , szt. 10 szt. 38, R ¾" , szt. 10 szt. 47, R 1" , szt. 3 szt. 87,97 29

30 Zawór kulowy REHAU z króćcami typu tuleja zaciskowa, SDR 11 Zawór kulowy REHAU z dźwignią ręczną, z króćcami podłączeniowymi dla rur RAUVITHERM i RAUTHERMEX SDR11 i tulei zaciskowej REHAU. Korpus: mosiądz Uszczelka: PTFE Kula: chromowany mosiądz Dźwignia ręczna: ocynkowana stal, pokryta tworzywem sztucznym Nr artykułu Średnica A H L S [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 1,9-20 x 1, ,210 1 szt. 1 szt. 81, x 2,3-25 x 2, ,344 1 szt. 1 szt. 99, x 2,9-32 x 2, ,553 1 szt. 1 szt. 117, x 3,7-40 x 3, ,998 1 szt. 1 szt. 191, x 4,6-50 x 4, ,597 1 szt. 1 szt. 297, x 5,8-63 x 5, ,815 1 szt. 1 szt. 466,63 Zawór kulowy REHAU z króćcem typu tuleja zaciskowa i gwintem zewnętrznym, SDR 11 Zawór kulowy REHAU z dźwignią ręczną, z króćcami podłączeniowymi dla rur RAUVITHERM i RAUTHERMEX SDR11 i tulei zaciskowej REHAU. Korpus: mosiądz Uszczelka: PTFE Kula: chromowany mosiądz Dźwignia ręczna: ocynkowana stal, pokryta tworzywem sztucznym H L S A G Nr artykułu Średnica A H L S G [kg/szt.] Zawartość kartonu Jedn. dostawcza PLN/szt x 1,9 - R ¾ ,267 1 szt. 1 szt. 81, x 2,3 - R ,393 1 szt. 1 szt. 99, x 2,9 - R ,466 1 szt. 1 szt. 117,56 30

31 Preizolowany zawór odcinający REHAU ze złączką na tuleję zaciskową, SDR11 Preizolowany zawór odcinający REHAU z zaworem kulowym. Rura ochronna z czarnego PEHD, z nakrętką 6kt na przedłużeniu wrzeciona lub kluczem 6kt oraz złączką na tuleję zaciskową. W komplecie również tuleja zaciskowa do połączenia z rurami RAUTHERMEX i RAUVITHERM SDR 11. Zawór odcinający: stal Izolacja: pianka poliuretanowa Zawór kulowy: mosiądz chromowany Wskazówka: dodatkowo należy zamówić złączki redukcyjne. D1 D2 H D1 H Zawór odcinający REHAU dla rur UNO Nr artykułu Średnica Ø D1 płaszcz Wys. H Ø D2 WK* [kg/szt.] PLN/szt. podłączanej rury zewn. [mm] [mm] [mm] [mm] UNO ,25 na zapytanie UNO ,00 na zapytanie UNO ,30 na zapytanie UNO ,20 na zapytanie UNO ,00 na zapytanie UNO ,30 na zapytanie UNO ,50 na zapytanie UNO ,00 na zapytanie UNO ,00 na zapytanie Zawór odcinający REHAU dla rur DUO Nr artykułu Średnica Ø D1 płaszcz Wys. H Ø D2 WK* [kg/szt.] PLN/szt. podłączanej rury zewn. [mm] [mm] [mm] [mm] DUO ,00 na zapytanie DUO ,00 na zapytanie DUO ,00 na zapytanie DUO ,00 na zapytanie DUO ,00 na zapytanie *wymiar klucza 31

32 10 TECHNIKA POŁĄCZEŃ Z MUFĄ ELEKTROOPOROWĄ FUSAPEX Mufa elektrooporowa FUSAPEX, odporna na wysokie temperatury Złączka elektrooporowa FUSAPEX, odporna na temperatury do 95 ºC wg normy PN-EN ISO klasa 5/6 bar, z umieszczonymi wewnątrz drutami do zgrzewania rur RAUTHERM FW, RAUTHERMEX i RAUVITHERM SDR 11. PE-X, pomarańczowy, odporny na działanie promieni UV Ciśnienie: 6 bar Montaż zgodnie z Informacją Techniczną RAUPEX, nr druku Nr artykułu Średnica L D A Z [kg/szt.] Jednostka PLN/szt. dostawcza ,160 1 szt. 186, ,250 1 szt. 201, ,330 1 szt. 235, ,650 1 szt. 305, ,832 1 szt. 369, ,998 1 szt. 492, ,752 1 szt. 647,68 Złączka redukcyjna elektrooporowa FUSAPEX SDR 11 Złączka redukcyjna do zastosowania w połączeniu z mufami FUSAPEX (elektrooporowymi) opatentowana, kompaktowa konstrukcja z korzystnym przepływem, odporna na temperatury wg PN-EN ISO 15875, klasa 5/6 bar. Dodatkowo wymagana jest mufa elektrooporowa FUSAPEX o określonej średnicy. PE-Xa, naturalny Ciśnienie: 6 bar Montaż zgodnie z Informacją Techniczną RAUPEX, nr druku Ø D2 L2 L L1 Ø D1 Nr artykułu Średnica Wymiary mm Waga Jednostka PLN/szt. D1 D2 L L1 L2 kg/szt. dostawcza szt. 485, szt. 485, szt. 485, szt. 541, szt. 541, ,290 1 szt. 541, szt. 541, szt. 541, ,464 1 szt. 541, ,485 1 szt. 541, szt. 671, szt. 671, ,658 1 szt. 671, ,658 1 szt. 671, ,660 1 szt. 671, ,255 1 szt. 725, ,230 1 szt. 725, ,222 1 szt. 725, ,203 1 szt. 725,19 32
