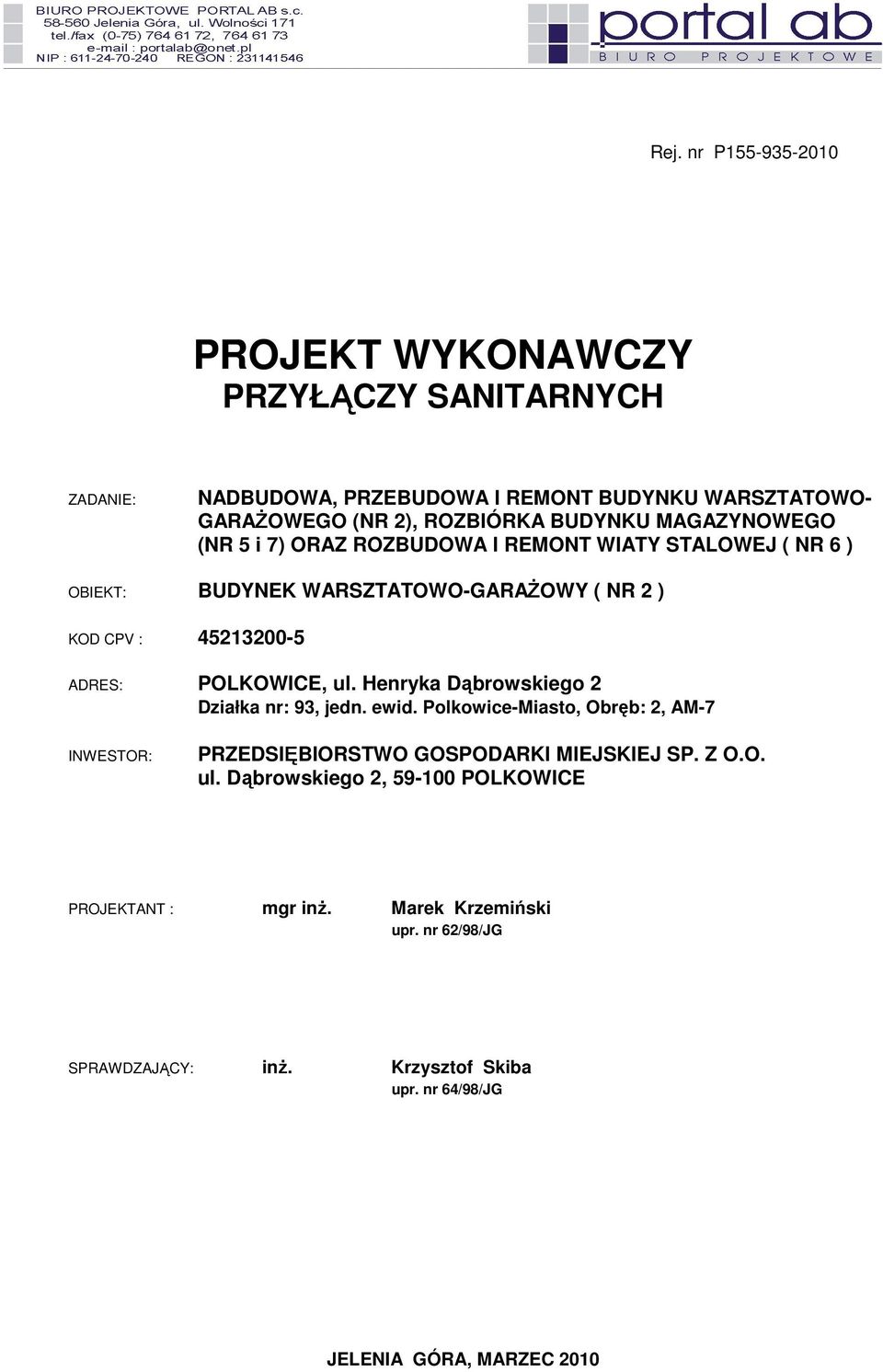

1 Rej. nr P PROJEKT WYKONAWCZY PRZYŁĄCZY SANITARNYCH ZADANIE: NADBUDOWA, PRZEBUDOWA I REMONT BUDYNKU WARSZTATOWO- GARAśOWEGO (NR 2), ROZBIÓRKA BUDYNKU MAGAZYNOWEGO (NR 5 i 7) ORAZ ROZBUDOWA I REMONT WIATY STALOWEJ ( NR 6 ) OBIEKT: BUDYNEK WARSZTATOWO-GARAśOWY ( NR 2 ) KOD CPV : ADRES: POLKOWICE, ul. Henryka Dąbrowskiego 2 Działka nr: 93, jedn. ewid. Polkowice-Miasto, Obręb: 2, AM-7 INWESTOR: PRZEDSIĘBIORSTWO GOSPODARKI MIEJSKIEJ SP. Z O.O. ul. Dąbrowskiego 2, POLKOWICE PROJEKTANT : mgr inŝ. Marek Krzemiński upr. nr 62/98/JG SPRAWDZAJĄCY: inŝ. Krzysztof Skiba upr. nr 64/98/JG JELENIA GÓRA, MARZEC 2010

2 1 PROJEKT WYKONAWCZY PRZYŁĄCZY SANITARNYCH SPIS TREŚCI: A. CZĘŚĆ OPISOWA 1. PRZEDMIOT INWESTYCJI. 2. PODSTAWA OPRACOWANIA. 3. PRZEDMIOT I ZAKRES OPRACOWANIA. 4. OPIS TECHNICZNY KANALIZACJI DESZCZOWEJ. 5. UWAGI KOŃCOWE. B. CZĘŚĆ RYSUNKOWA 1. PROJEKT ZAGOSPODAROWANIA TERENU - PLANSZA SIECI SANITARNYCH. SKALA 1:500, Rys. nr 1/SIS/2, 2. PROFIL PODŁUśNY KANALIZACJI DESZCZOWEJ DO RURY SPUSTOWEJ Rs4. SKALA 1: 100 / 100, Rys. nr 2/SIS/2,

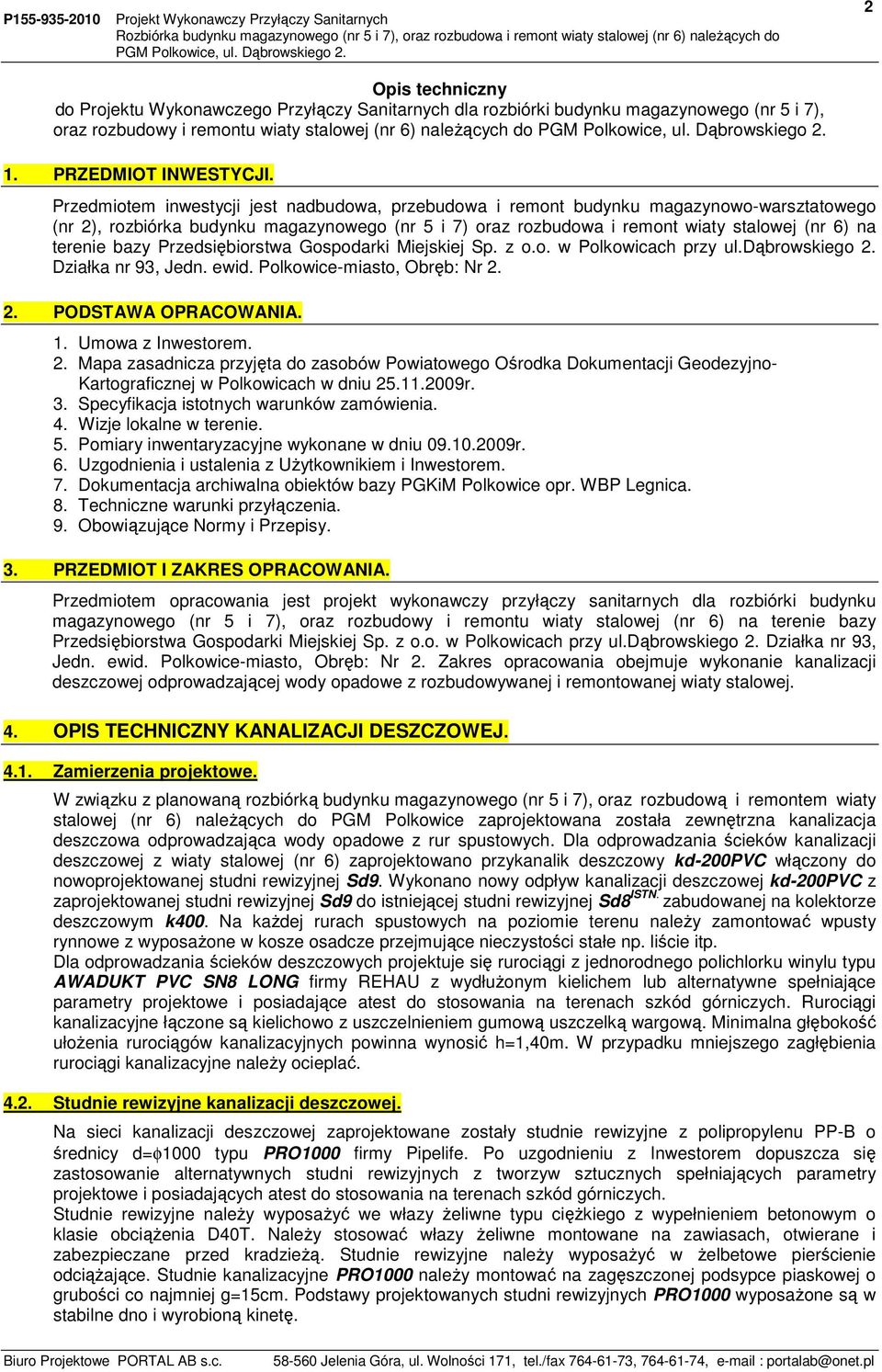

3 2 Opis techniczny do Projektu Wykonawczego Przyłączy Sanitarnych dla rozbiórki budynku magazynowego (nr 5 i 7), oraz rozbudowy i remontu wiaty stalowej (nr 6) naleŝących do 1. PRZEDMIOT INWESTYCJI. Przedmiotem inwestycji jest nadbudowa, przebudowa i remont budynku magazynowo-warsztatowego (nr 2), rozbiórka budynku magazynowego (nr 5 i 7) oraz rozbudowa i remont wiaty stalowej (nr 6) na terenie bazy Przedsiębiorstwa Gospodarki Miejskiej Sp. z o.o. w Polkowicach przy ul.dąbrowskiego 2. Działka nr 93, Jedn. ewid. Polkowice-miasto, Obręb: Nr PODSTAWA OPRACOWANIA. 1. Umowa z Inwestorem. 2. Mapa zasadnicza przyjęta do zasobów Powiatowego Ośrodka Dokumentacji Geodezyjno- Kartograficznej w Polkowicach w dniu r. 3. Specyfikacja istotnych warunków zamówienia. 4. Wizje lokalne w terenie. 5. Pomiary inwentaryzacyjne wykonane w dniu r. 6. Uzgodnienia i ustalenia z UŜytkownikiem i Inwestorem. 7. Dokumentacja archiwalna obiektów bazy PGKiM Polkowice opr. WBP Legnica. 8. Techniczne warunki przyłączenia. 9. Obowiązujące Normy i Przepisy. 3. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt wykonawczy przyłączy sanitarnych dla rozbiórki budynku magazynowego (nr 5 i 7), oraz rozbudowy i remontu wiaty stalowej (nr 6) na terenie bazy Przedsiębiorstwa Gospodarki Miejskiej Sp. z o.o. w Polkowicach przy ul.dąbrowskiego 2. Działka nr 93, Jedn. ewid. Polkowice-miasto, Obręb: Nr 2. Zakres opracowania obejmuje wykonanie kanalizacji deszczowej odprowadzającej wody opadowe z rozbudowywanej i remontowanej wiaty stalowej. 4. OPIS TECHNICZNY KANALIZACJI DESZCZOWEJ Zamierzenia projektowe. W związku z planowaną rozbiórką budynku magazynowego (nr 5 i 7), oraz rozbudową i remontem wiaty stalowej (nr 6) naleŝących do PGM Polkowice zaprojektowana została zewnętrzna kanalizacja deszczowa odprowadzająca wody opadowe z rur spustowych. Dla odprowadzania ścieków kanalizacji deszczowej z wiaty stalowej (nr 6) zaprojektowano przykanalik deszczowy kd-200pvc włączony do nowoprojektowanej studni rewizyjnej Sd9. Wykonano nowy odpływ kanalizacji deszczowej kd-200pvc z zaprojektowanej studni rewizyjnej Sd9 do istniejącej studni rewizyjnej Sd8 ISTN. zabudowanej na kolektorze deszczowym k400. Na kaŝdej rurach spustowych na poziomie terenu naleŝy zamontować wpusty rynnowe z wyposaŝone w kosze osadcze przejmujące nieczystości stałe np. liście itp. Dla odprowadzania ścieków deszczowych projektuje się rurociągi z jednorodnego polichlorku winylu typu AWADUKT PVC SN8 LONG firmy REHAU z wydłuŝonym kielichem lub alternatywne spełniające parametry projektowe i posiadające atest do stosowania na terenach szkód górniczych. Rurociągi kanalizacyjne łączone są kielichowo z uszczelnieniem gumową uszczelką wargową. Minimalna głębokość ułoŝenia rurociągów kanalizacyjnych powinna wynosić h=1,40m. W przypadku mniejszego zagłębienia rurociągi kanalizacyjne naleŝy ocieplać Studnie rewizyjne kanalizacji deszczowej. Na sieci kanalizacji deszczowej zaprojektowane zostały studnie rewizyjne z polipropylenu PP-B o średnicy d=φ1000 typu PRO1000 firmy Pipelife. Po uzgodnieniu z Inwestorem dopuszcza się zastosowanie alternatywnych studni rewizyjnych z tworzyw sztucznych spełniających parametry projektowe i posiadających atest do stosowania na terenach szkód górniczych. Studnie rewizyjne naleŝy wyposaŝyć we włazy Ŝeliwne typu cięŝkiego z wypełnieniem betonowym o klasie obciąŝenia D40T. NaleŜy stosować włazy Ŝeliwne montowane na zawiasach, otwierane i zabezpieczane przed kradzieŝą. Studnie rewizyjne naleŝy wyposaŝyć w Ŝelbetowe pierścienie odciąŝające. Studnie kanalizacyjne PRO1000 naleŝy montować na zagęszczonej podsypce piaskowej o grubości co najmniej g=15cm. Podstawy projektowanych studni rewizyjnych PRO1000 wyposaŝone są w stabilne dno i wyrobioną kinetę.

4 Łączenie i montaŝ rurociągów kanalizacyjnych. Rurociągi i kształtki kanalizacyjne uŝyte do budowy kanalizacji deszczowej muszą posiadać następujące cechy : odporność na korozję ogólną i wŝerową; moŝliwość transportowania ścieków o róŝnym składzie chemicznym; odporność na prądy błądzące; moŝliwość transportowania ścieków o temp C w przepływie chwilowym; muszą być wykonane z materiału niepalnego lub samogasnącego; średnice ścianek przewodów kanalizacyjnych - klasa T SN8 [KN/m 2 ], muszą posiadać wydłuŝony kielich połączeniowy, oraz posiadać atest do stosowania na terenach szkód górniczych. Dla odprowadzania ścieków kanalizacji deszczowej projektuje się rurociągi z jednorodnego polichlorku winylu typu AWADUKT PVC SN8 LONG firmy REHAU z wydłuŝonym kielichem lub alternatywne spełniające parametry projektowe i posiadające atest do stosowania na terenach szkód górniczych. Rury kanalizacyjne naleŝy łączyć między sobą za pomocą połączeń kielichowych z uszczelnieniem gumową uszczelką wargową. Przed połączeniem rur bose końce naleŝy smarować środkami ułatwiającymi poślizg. Rurociągi kanalizacyjne posiadają na bosym końcu fabryczne wykonane oznaczenie głębokości wsunięcia rury w kielich. Pozwala to na precyzyjne połączenie między łączonymi rurami kanalizacyjnymi. Przed przystąpieniem do wykonywania kolejnego złącza, kaŝda ostatnia rura, do kielicha której wciskany będzie bosy koniec następnej rury, musi być uprzednio zastabilizowana przez wykonanie obsypki. Przewody PVC naleŝy układać przy temperaturze powietrza zewnętrznego 0 0 C < t montaŝu < 30 0 C MontaŜ rurociągów kanalizacyjnych w gruncie. Obsypka. Zasypka. Wykopy pod montaŝ projektowanej sieci kanalizacji deszczowej naleŝy wykonywać mechanicznie koparką podsiębierną metodą wykopów na odkład. W miejscach kolizji z istniejącym uzbrojeniem terenu, oraz w obrębie wiaty stalowej (nr 6) wykopy naleŝy wykonywać ręcznie. Rurociągi kanalizacyjne naleŝy układać na podsypce piaskowej o grubości 10cm wykonanej na gruncie rodzimym (po wykonaniu wykopu nie wyklucza się konieczności wzmocnienia tj. wykonania fundamentu z ławy piaskowej o gr. 20cm. po zagęszczeniu, celem ustabilizowania dna wykopu). Następnie naleŝy wykonać obsypkę i zasypkę rurociągów kanalizacyjnych, którą naleŝy prowadzić aŝ do uzyskania zagęszczonej warstwy o grubości co najmniej g=20cm ponad wierzch rurociągów, uŝywając lekkich urządzeń zagęszczających. Wskaźnik zagęszczenia tej warstwy powinien wynosić min. I S =0,95. Minimalna szerokość obsypki po obu bokach rurociągu kanalizacyjnego powinna wynosić b min = 20cm. Zasypkę główną wykonywać gruntem rodzimym. Maksymalna wielkość cząstek, które zostaną uŝyte do zasypania nie moŝe przekroczyć 30mm. Zasypkę gruntem rodzimym naleŝy zagęszczać w warstwach o grubości 20cm. PowyŜej strefy ochronnej zasypu (zasypki wstępnej) wskaźnik zagęszczenia I S powinien wynosić: - na terenach nieutwardzonych nie mniej niŝ 0,95 - na terenie odbudowanej/budowanej nawierzchni placu manewrowego nie mniej niŝ 0,97 (wskazane jest zagęszczenie do I S =1,00 ostatniego h=1,0m. wysokości wykopu). Nadmiar urobku z wykopu powstały po wykonaniu sieci kanalizacji deszczowej naleŝy usunąć z miejsca budowy za pomocą samochodów samowyładowczych. Po wykonaniu kanalizacji deszczowej i technologicznej naleŝy wykonać odtworzenie zdemontowanych nawierzchni placów, dróg, chodników, oraz terenów zielonych do ich stanu pierwotnego. 5. UWAGI KOŃCOWE. Całość zadania wykonać zgodnie z : 1. Rzędne dna projektowanych studni kanalizacyjnych, oraz rzędne ułoŝenia rurociągów kanalizacyjnych naleŝy wyznaczyć geodezyjnie. 2. W celu stwierdzenia prawidłowości wykonanych robót, naleŝy dokonać odbioru technicznego. Czynnościom odbiorowym podlegają w szczególności: wykopy: utrzymanie sztywności gruntu rodzimego w obrębie obsypki; dno wykopu: zachowanie nienaruszalności gruntu rodzimego, ewentualne wzmocnienie podłoŝa, sprawdzenie wyprofilowania; obsypka: zgodność co do wymiarów, materiału oraz stopnia zagęszczenia; szczelność przewodu: próby na eksfiltrację i infiltrację; zasypka rurociągu: materiał, stopień zagęszczenia; 3. Po wykonaniu sieci kanalizacji deszczowej Wykonawca zobowiązany jest do wykonania i przedłoŝenia Inwestorowi inwentaryzacji geodezyjnej wykonanych sieci.

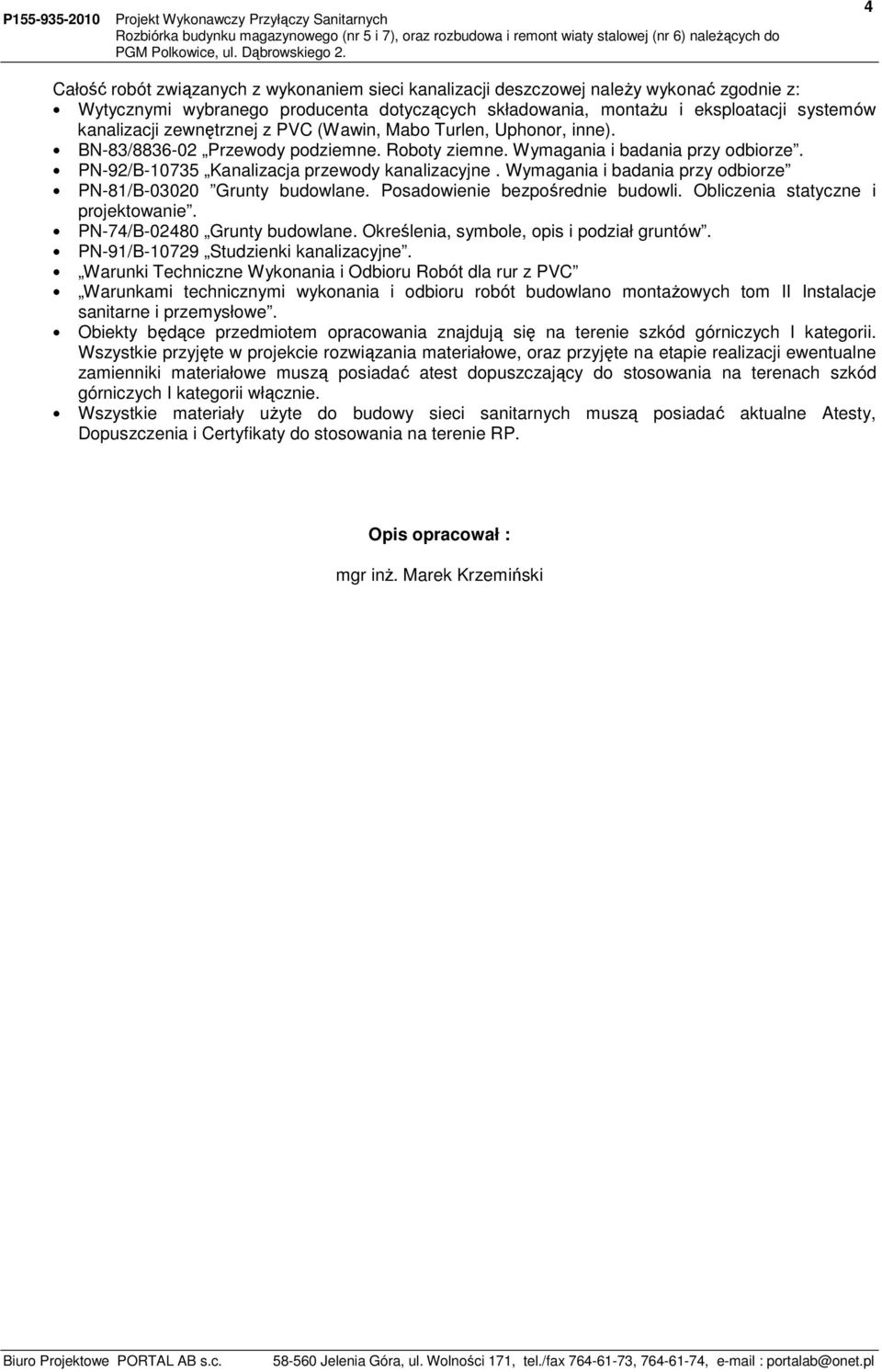

5 4 Całość robót związanych z wykonaniem sieci kanalizacji deszczowej naleŝy wykonać zgodnie z: Wytycznymi wybranego producenta dotyczących składowania, montaŝu i eksploatacji systemów kanalizacji zewnętrznej z PVC (Wawin, Mabo Turlen, Uphonor, inne). BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze. PN-92/B Kanalizacja przewody kanalizacyjne. Wymagania i badania przy odbiorze PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-74/B Grunty budowlane. Określenia, symbole, opis i podział gruntów. PN-91/B Studzienki kanalizacyjne. Warunki Techniczne Wykonania i Odbioru Robót dla rur z PVC Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych tom II Instalacje sanitarne i przemysłowe. Obiekty będące przedmiotem opracowania znajdują się na terenie szkód górniczych I kategorii. Wszystkie przyjęte w projekcie rozwiązania materiałowe, oraz przyjęte na etapie realizacji ewentualne zamienniki materiałowe muszą posiadać atest dopuszczający do stosowania na terenach szkód górniczych I kategorii włącznie. Wszystkie materiały uŝyte do budowy sieci sanitarnych muszą posiadać aktualne Atesty, Dopuszczenia i Certyfikaty do stosowania na terenie RP. Opis opracował : mgr inŝ. Marek Krzemiński
