OPIS TECHNICZNY DO PROJEKTU KLIMATYZACJI BUDYNKU MUZEUM IM. ALFREDA LITYŃSKIEGO WIGIERSKIEGO PARKU NARODOWEGO W STARYM FOLWARKU, CZĘŚĆ A ADAPTACJA.

Transkrypt

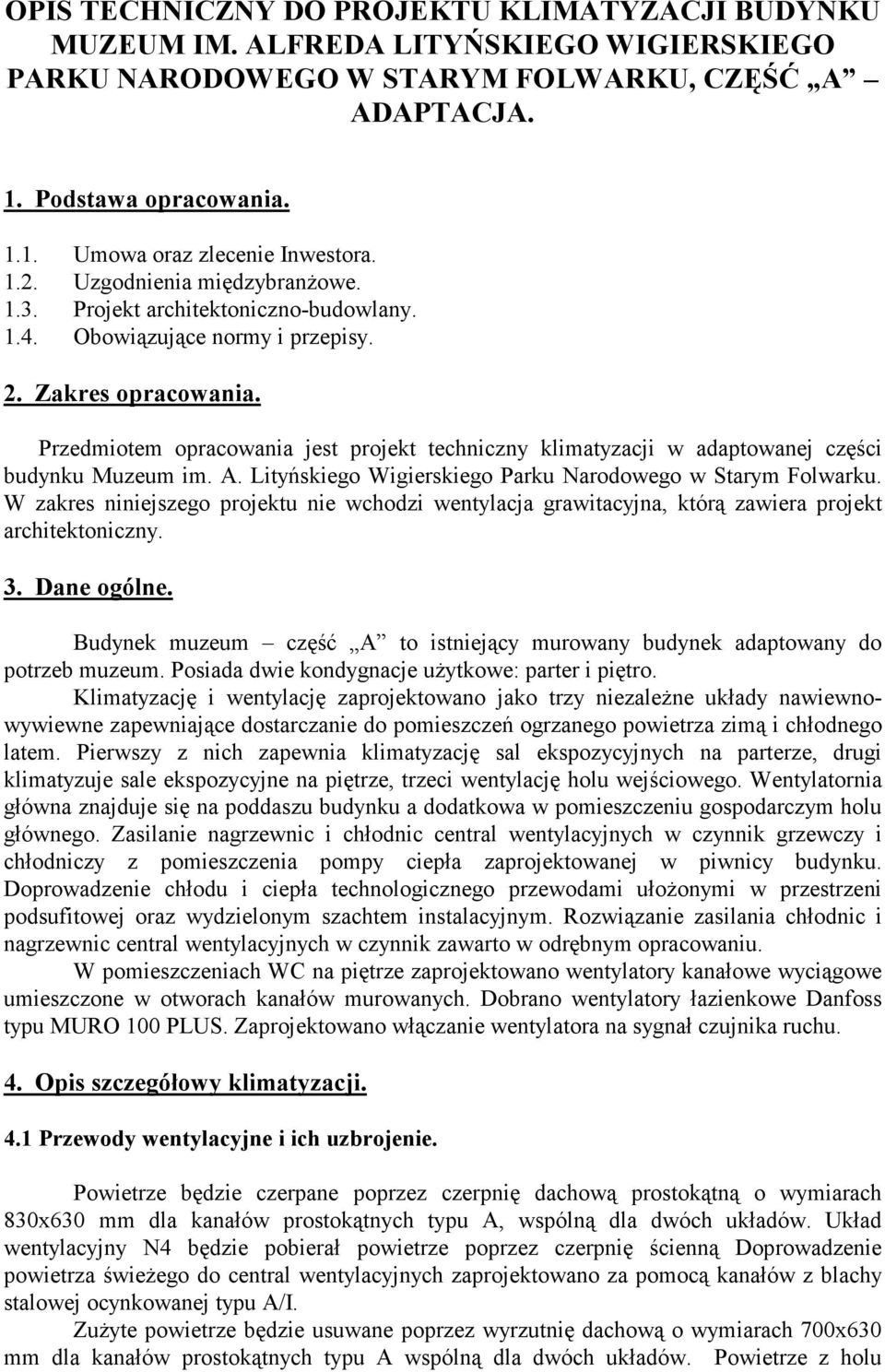

1 OPIS TECHNICZNY DO PROJEKTU KLIMATYZACJI BUDYNKU MUZEUM IM. ALFREDA LITYŃSKIEGO WIGIERSKIEGO PARKU NARODOWEGO W STARYM FOLWARKU, CZĘŚĆ A ADAPTACJA. 1. Podstawa opracowania Umowa oraz zlecenie Inwestora Uzgodnienia międzybranżowe Projekt architektoniczno-budowlany Obowiązujące normy i przepisy. 2. Zakres opracowania. Przedmiotem opracowania jest projekt techniczny klimatyzacji w adaptowanej części budynku Muzeum im. A. Lityńskiego Wigierskiego Parku Narodowego w Starym Folwarku. W zakres niniejszego projektu nie wchodzi wentylacja grawitacyjna, którą zawiera projekt architektoniczny. 3. Dane ogólne. Budynek muzeum część A to istniejący murowany budynek adaptowany do potrzeb muzeum. Posiada dwie kondygnacje użytkowe: parter i piętro. Klimatyzację i wentylację zaprojektowano jako trzy niezależne układy nawiewnowywiewne zapewniające dostarczanie do pomieszczeń ogrzanego powietrza zimą i chłodnego latem. Pierwszy z nich zapewnia klimatyzację sal ekspozycyjnych na parterze, drugi klimatyzuje sale ekspozycyjne na piętrze, trzeci wentylację holu wejściowego. Wentylatornia główna znajduje się na poddaszu budynku a dodatkowa w pomieszczeniu gospodarczym holu głównego. Zasilanie nagrzewnic i chłodnic central wentylacyjnych w czynnik grzewczy i chłodniczy z pomieszczenia pompy ciepła zaprojektowanej w piwnicy budynku. Doprowadzenie chłodu i ciepła technologicznego przewodami ułożonymi w przestrzeni podsufitowej oraz wydzielonym szachtem instalacyjnym. Rozwiązanie zasilania chłodnic i nagrzewnic central wentylacyjnych w czynnik zawarto w odrębnym opracowaniu. W pomieszczeniach WC na piętrze zaprojektowano wentylatory kanałowe wyciągowe umieszczone w otworach kanałów murowanych. Dobrano wentylatory łazienkowe Danfoss typu MURO 100 PLUS. Zaprojektowano włączanie wentylatora na sygnał czujnika ruchu. 4. Opis szczegółowy klimatyzacji. 4.1 Przewody wentylacyjne i ich uzbrojenie. Powietrze będzie czerpane poprzez czerpnię dachową prostokątną o wymiarach 830x630 mm dla kanałów prostokątnych typu A, wspólną dla dwóch układów. Układ wentylacyjny N4 będzie pobierał powietrze poprzez czerpnię ścienną Doprowadzenie powietrza świeżego do central wentylacyjnych zaprojektowano za pomocą kanałów z blachy stalowej ocynkowanej typu A/I. Zużyte powietrze będzie usuwane poprzez wyrzutnię dachową o wymiarach 700x630 mm dla kanałów prostokątnych typu A wspólną dla dwóch układów. Powietrze z holu

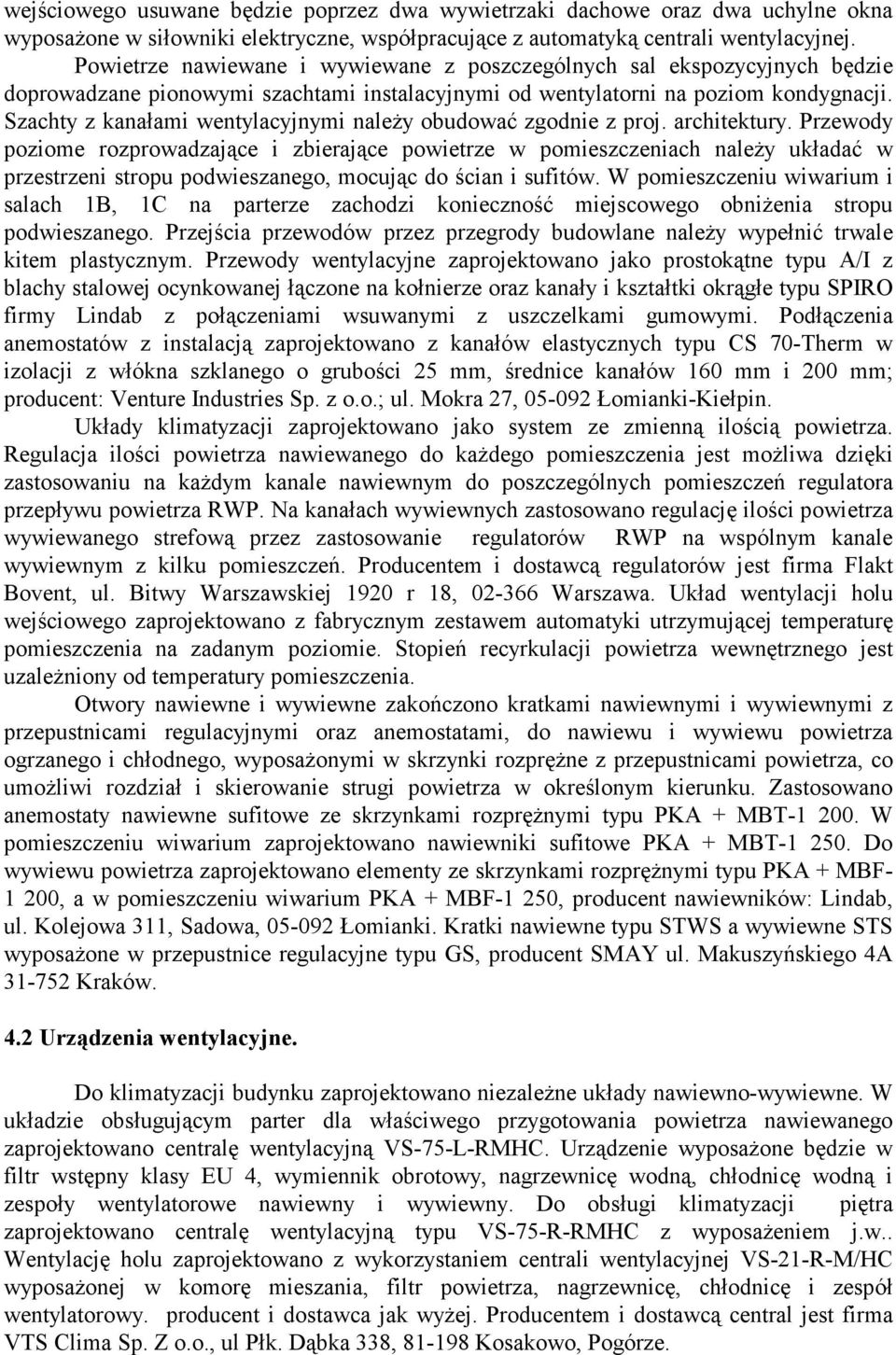

2 wejściowego usuwane będzie poprzez dwa wywietrzaki dachowe oraz dwa uchylne okna wyposażone w siłowniki elektryczne, współpracujące z automatyką centrali wentylacyjnej. Powietrze nawiewane i wywiewane z poszczególnych sal ekspozycyjnych będzie doprowadzane pionowymi szachtami instalacyjnymi od wentylatorni na poziom kondygnacji. Szachty z kanałami wentylacyjnymi należy obudować zgodnie z proj. architektury. Przewody poziome rozprowadzające i zbierające powietrze w pomieszczeniach należy układać w przestrzeni stropu podwieszanego, mocując do ścian i sufitów. W pomieszczeniu wiwarium i salach 1B, 1C na parterze zachodzi konieczność miejscowego obniżenia stropu podwieszanego. Przejścia przewodów przez przegrody budowlane należy wypełnić trwale kitem plastycznym. Przewody wentylacyjne zaprojektowano jako prostokątne typu A/I z blachy stalowej ocynkowanej łączone na kołnierze oraz kanały i kształtki okrągłe typu SPIRO firmy Lindab z połączeniami wsuwanymi z uszczelkami gumowymi. Podłączenia anemostatów z instalacją zaprojektowano z kanałów elastycznych typu CS 70-Therm w izolacji z włókna szklanego o grubości 25 mm, średnice kanałów 160 mm i 200 mm; producent: Venture Industries Sp. z o.o.; ul. Mokra 27, Łomianki-Kiełpin. Układy klimatyzacji zaprojektowano jako system ze zmienną ilością powietrza. Regulacja ilości powietrza nawiewanego do każdego pomieszczenia jest możliwa dzięki zastosowaniu na każdym kanale nawiewnym do poszczególnych pomieszczeń regulatora przepływu powietrza RWP. Na kanałach wywiewnych zastosowano regulację ilości powietrza wywiewanego strefową przez zastosowanie regulatorów RWP na wspólnym kanale wywiewnym z kilku pomieszczeń. Producentem i dostawcą regulatorów jest firma Flakt Bovent, ul. Bitwy Warszawskiej 1920 r 18, Warszawa. Układ wentylacji holu wejściowego zaprojektowano z fabrycznym zestawem automatyki utrzymującej temperaturę pomieszczenia na zadanym poziomie. Stopień recyrkulacji powietrza wewnętrznego jest uzależniony od temperatury pomieszczenia. Otwory nawiewne i wywiewne zakończono kratkami nawiewnymi i wywiewnymi z przepustnicami regulacyjnymi oraz anemostatami, do nawiewu i wywiewu powietrza ogrzanego i chłodnego, wyposażonymi w skrzynki rozprężne z przepustnicami powietrza, co umożliwi rozdział i skierowanie strugi powietrza w określonym kierunku. Zastosowano anemostaty nawiewne sufitowe ze skrzynkami rozprężnymi typu PKA + MBT W pomieszczeniu wiwarium zaprojektowano nawiewniki sufitowe PKA + MBT Do wywiewu powietrza zaprojektowano elementy ze skrzynkami rozprężnymi typu PKA + MBF , a w pomieszczeniu wiwarium PKA + MBF-1 250, producent nawiewników: Lindab, ul. Kolejowa 311, Sadowa, Łomianki. Kratki nawiewne typu STWS a wywiewne STS wyposażone w przepustnice regulacyjne typu GS, producent SMAY ul. Makuszyńskiego 4A Kraków. 4.2 Urządzenia wentylacyjne. Do klimatyzacji budynku zaprojektowano niezależne układy nawiewno-wywiewne. W układzie obsługującym parter dla właściwego przygotowania powietrza nawiewanego zaprojektowano centralę wentylacyjną VS-75-L-RMHC. Urządzenie wyposażone będzie w filtr wstępny klasy EU 4, wymiennik obrotowy, nagrzewnicę wodną, chłodnicę wodną i zespoły wentylatorowe nawiewny i wywiewny. Do obsługi klimatyzacji piętra zaprojektowano centralę wentylacyjną typu VS-75-R-RMHC z wyposażeniem j.w.. Wentylację holu zaprojektowano z wykorzystaniem centrali wentylacyjnej VS-21-R-M/HC wyposażonej w komorę mieszania, filtr powietrza, nagrzewnicę, chłodnicę i zespół wentylatorowy. producent i dostawca jak wyżej. Producentem i dostawcą central jest firma VTS Clima Sp. Z o.o., ul Płk. Dąbka 338, Kosakowo, Pogórze.

3 4.3 Automatyka central wentylacyjnych. Centrale klimatyzacyjne zostały zaprojektowane z fabrycznym wyposażeniem automatyki, która zabezpiecza i reguluje prawidłową pracę urządzeń. Całą automatykę dostarcza producent central. W układach automatyki znajdują się presostaty różnicowe filtrów i wentylatorów, czujniki kanałowe temperatury, czujniki przeciwzamrożeniowe, siłowniki przepustnic, sterowniki central, zestawy regulujące dopływ czynnika chłodniczego i grzewczego falowniki wentylatorów itp. 4.4 Wytyczne do pracy układu klimatyzacji. Centrale klimatyzacyjne powinny utrzymywać stałą temperaturę nawiewu przyjętą dla lata t=19 C, dla zimy t=25 C. Automatyka powinna zapewnić stałe ciśnienie statyczne w kanałach. Automatyka pracy układu klimatyzacji powinna zapewnić temperatury zadane przez użytkownika w każdym pomieszczeniu. Regulację temperatury uzyskuje się poprzez zmianę ilości powietrza nawiewanego do pomieszczenia w wyniku zastosowania regulatorów wydajności RWP. Stabilizację przepływu ilości powietrza do zespołów pomieszczeń uzyskuje się dzięki zastosowaniu regulatora RWP na kanale wyciągowym współpracującym z elementem sterującym na wspólnym kanale nawiewnym. Odwrócenie kierunku działania regulatorów temperatury TRC uzyskuje się poprzez termostat kanałowy KP 68 umieszczony w kanale nawiewnym. Automatyka centrali wentylacyjnej (holu) powinna zapewnić uchylanie dwóch okien w sytuacji zmniejszania stopnia recyrkulacji powietrza wewnętrznego. 4.5 Zabezpieczenie akustyczne układu klimatyzacji. Celem zabezpieczenia przed hałasem, którego źródłem są wentylatory centrali i regulatory wydajności przepływu powietrza RWP na przewodach wentylacyjnych nawiewnych i wywiewnych zastosowano tłumiki szumu kanałowe prostokątne typu TP produkcji Instal Warszawa. Centrale wentylacyjne wyposażone są w króćce amortyzacyjne do połączeń z kanałami oraz amortyzatory, na których osadzone są wentylatory. Rozmieszczenie tłumików na poddaszu nieużytkowym i w wentylatorni wg części rysunkowej. 4.6 Zabezpieczenie przeciwpożarowe układu. Zgodnie z wymaganiami ochrony przeciwpożarowej na kanałach w miejscu przejść przez strop parteru i piętra zaprojektowano klapy przeciwpożarowe o odporności ogniowej EI 120. Zaprojektowano klapy p.poż. firmy Mercor serii MCR FID S-p/P/KW1/24P/WK2 z następującym wyposażeniem: - zwalniak elektromagnetyczny EM 24 o napięciu zasilania 24 V. Klapy przeciwpożarowe są sprzęgnięte z instalacją sygnalizacji pożaru. Sygnał z czujki przeciwpożarowej powoduje zamknięcie klap i odcięcie poszczególnych pomieszczeń oraz awaryjne wyłączenie centrali. Cały układ 22 klap przeciwpożarowych będzie sterowany z centrali sterującej MCR K firmy Mercor. Przewody wentylacji prowadzone na poddaszu nieogrzewanym poza pomieszczeniem wentylatorni należy obudować obudową niepalną o odporności ogniowej 60 minut. Zaprojektowano zastosowanie niepalnych płyt firmy PROMAT lub Mercor. W przypadku zastosowania płyt niepalnych firmy Mercor typu Vermiculux wymaganą klasę odporności ogniowej kanałów zapewni płyta o grubości 40 mm.

4 4.7 Izolacja termiczna kanałów klimatyzacji. Ze względu na nawiew do pomieszczeń powietrza zimą ogrzanego i chłodnego latem wszystkie kanały wentylacyjne rozprowadzające i zbierające powietrze należy zaizolować termicznie. Przewody doprowadzające powietrze świeże z czerpni do central w wentylatorni należy zaizolować wełną mineralną grubości 50 mm firmy ROCWOOL lub inną metodą dopuszczoną do stosowania w czasie realizacji inwestycji. Regulatory RWP na poddaszu usytuowane w części nieogrzewanej należy obudować i zaizolować termicznie z zapewnieniem możliwości dostępu do elementów automatyki. Kanały układane na poddaszu w części nieogrzewanej obudowane płytą Vermiculux zgodnie w wymaganiami ochrony przeciwpożarowej będą jednocześnie zaizolowane termicznie. Kanały nawiewne i wywiewne w pomieszczeniach należy zaizolować termicznie płytą z pianki polietylenowej Thermasheet FR o grubości 0,5 cm. 5. Uwagi do opracowania. 1. Całość instalacji wykonać zgodnie z przepisami BHP i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne. 2. Montaż urządzeń wentylacyjnych powinien być wykonany zgodnie z wytycznymi producenta i DTR-kami urządzeń. 3. Przed oddaniem wykazu kształtek i kanałów do wykonania należy sprawdzić wymiary w naturze. 4. Należy sprawdzić u producenta wymiary montażowe anemostatów sufitowych. 5. Przed zamówieniem klap przeciwpożarowych należy sprawdzić zgodność sposobu sterowania klapami z dostarczoną centralką przeciwpożarową. 5. Całość instalacji wykonać zgodnie z częścią rysunkową i opisową projektu, a o koniecznych zmianach powiadomić autora.

5 OBLICZENIA I DOBÓR URZĄDZEŃ. 1. Założenia do obliczeń. Obliczeniowe parametry powietrza zewnętrznego przyjęto wg PN-76/B Strefa klimatyczna: dla lata II; dla zimy V. Przeźroczystość atmosfery P-3. Obliczeniowe parametry powietrza zewnętrznego latem przyjęto dla miesiąca czerwca godz. 16: - temperatura powietrza t s = 28,2 C; - wilgotność względna powietrza: ϕ=45% Dla zimy przyjęto: - temperatura powietrza t s = -24 C; - wilgotność względna powietrza: ϕ=100%. Obliczeniowe parametry powietrza wewnętrznego (na podstawie PN-78/B oraz wytycznych projektowania wentylacji i klimatyzacji) przyjęto: - dla zimy: t w =20 C; - dla lata t w =24 C. 2. Obliczenie bilansu chłodniczego i cieplnego budynku. Obliczenia strat ciepła budynku w okresie zimowym przy założonych temperaturach powietrza zewnętrznego policzono za pomocą programu OZC ThermoDanfoss do obliczeń strat ciepła. Obliczenia ilości powietrza do poszczególnych pomieszczeń dokonano przy założeniu temperatury nawiewanego powietrza latem t n =19 C; natomiast zimą t n =25 C. Obliczenia zysków ciepła budynku latem i strat ciepła zimą dla poszczególnych pomieszczeń oraz ilości powietrza zestawiono w tabeli. Pomieszczenie LATO ZIMA Zyski ciepła [W] Ilość powietrza [m 3 /h] Zapotrzebowanie na ciepło [W] PARTER Sala 1A Sala 1B, 1C Sala K Sala Sala 3A Sala 3B Σ Σ 8410 Σ Σ 7530 PIĘTRO Sala 6B Sala 6A SalaK Sala Sala 4B Sala 4A Σ Σ 6120 Σ 9200 Σ 5510 Ilość powietrza [m 3 /h]

6 HOL WEJŚCIOWY hol Σ24330 Σ2000 Σ6043 Σ Dobór central wentylacyjnych nawiewno-wywiewnych. Na potrzeby klimatyzacji sal ekspozycyjnych na parterze dobrano centralę wentylacyjną nawiewno-wywiewną typu VS-75-L-MHC produkcji VTS Clima. Zamontowany w centrali obrotowy wymiennik ciepła realizuje wymianę ciepła między strumieniem powietrza usuwanego i nawiewanego do pomieszczenia, co powoduje odzysk ciepła. W sekcji mieszania centrali przyjęto recyrkulację powietrza wywiewanego z pomieszczeń na poziomie 70 % całkowitej ilości powietrza usuwanego. Centralę dobrano przy następujących założeniach: - ilość powietrza nawiewanego i usuwanego 8410 m 3 /h; - obliczeniowa temperatura powietrza zewnętrznego latem t zl = 28,2 C, zimą t zz = - 24 C; - obliczeniowa temperatura pomieszczeń latem 25 C, zimą 20 C; - temperatura powietrza nawiewanego latem t nl = 19 C, - temperatura powietrza nawiewanego zimą t nz = 25 C. - procent recyrkulacji powietrza 70 %. Dla klimatyzacji pomieszczeń na piętrze przy założonej ilości powietrza 6120 m 3 /h i parametrach powietrza jak wyżej dobrano centralę VS-75-R-MHC firmy VTS Clima. Do wentylacji holu wejściowego dobrano centralę VS-21-R-M/HC. Ostatecznego doboru central dokona przedstawiciel VTS Clima na podstawie złożonego zamówienia. 4. Wentylacja mechaniczna pomieszczeń WC na piętrze. W pomieszczeniach WC damskim i męskim do wspomagania wentylacji grawitacyjnej zaprojektowano wentylatory łazienkowe Danfoss typu MURO 100 PLUS montowane w kanale wentylacyjnym. Dane techniczne wentylatora: - prędkość obrotowa 2400 obr/min; - maksymalny pobór mocy 14 w; - maksymalna wydajność 95 m 3 /h. Praca wentylatora będzie następowała na sygnał czujnika ruchu. 5. Bilans zapotrzebowania ciepła technologicznego dla układu klimatyzacji. Zapotrzebowanie ciepła na pokrycie strat ciepła na przenikanie: W; Zapotrzebowanie powietrza na ogrzanie założonej ilości 30 % powietrza świeżego w układach klimatyzacji starej części budynku oraz powietrza świeżego w układzie wentylacji holu wejściowego: W;

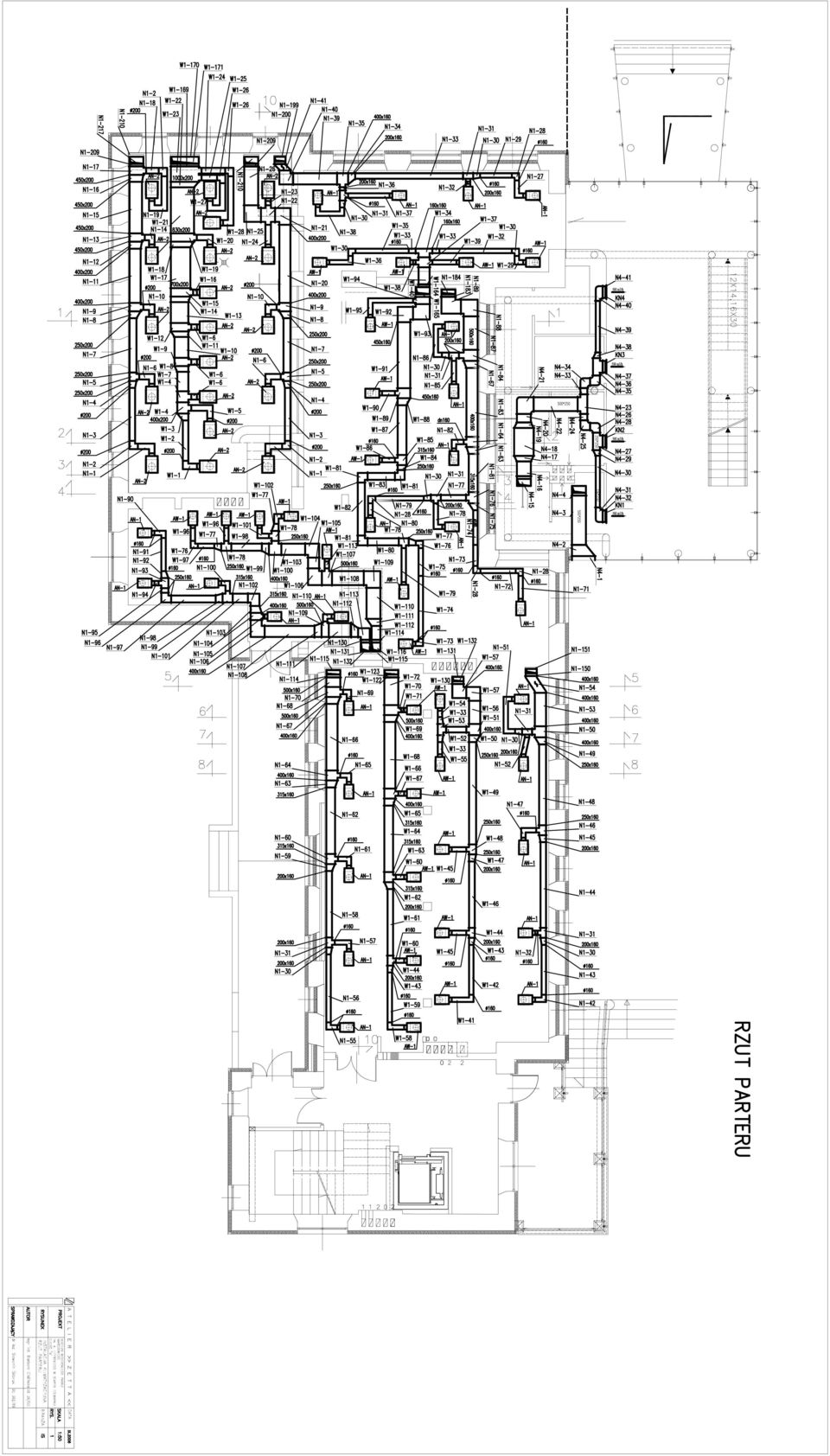

7 ZAWARTOŚĆ OPRACOWANIA 1. Część opisowa Opis techniczny. 1.2 Zestawienie elementów nawiewnych i wywiewnych wentylacji. 2. Część graficzna Rzut parteru. 1:50 nr rys Rzut I piętra. 1:50 nr rys Rzut poddasza. 1:50 nr rys Przekroje :50 nr rys Schemat technologiczny regulacji temperatury pomieszczeń nr rys Schemat technologiczny regulacji temperatury pomieszczeń nr rys. 15

8 HANDAN - INSTALACJE SANITARNE BIAŁYSTOK UL. MEKSYKAŃSKA 50 TEL./FAX. (085) OPRACOWANIE : PROJEKT TECHNICZNY KLIMATYZACJI. OBIEKT: INWESTOR: BUDYNEK MUZEUM IM. ALFREDA LITYŃSKIEGO WIGIERSKIEGO PARKU NARODOWEGO W STARYM FOLWARKU, CZĘŚĆ A ADAPTACJA. WIGIERSKI PARK NARODOWY KRZYWE 82, SUWAŁKI AUTOR: MGR INŻ. BARBARA CHILIŃSKA SPRAWDZAJĄCY: DR INŻ. SŁAWOMIR SIDORUK BIAŁYSTOK IX 2006

9

10

11

12
