1 MaxTester 720C Access OTDR ZOPTYMALIZOWANY POD KĄTEM BUDOWY I ROZWIĄZYWANIA PROBLEMÓW W JEDNO- I WIELOMODOWYCH SIECIACH DOSTĘPOWYCH GLOBAL PORTABLE FIBER OPTIC TEST EQUIPMENT MARKET LEADERSHIP AWARD NOWA GENERACJA OTDRÓW W pełni funkcjonalny OTDR o wyglądzie inspirowanym tabletem, idealny dla budowy, standardowych pomiarów i rozwiązywania problemów w każdej sieci dostępowej Cechy kluczowe Poręczny, lekki, potężny, o wyglądzie inspirowanym tabletem Aplikacje Budowa i rozwiązywanie problemów w sieciach dostępowych SPECYFIKACJA 7-calowy, dotykowy ekran o podwyższonej czytelności - największy w sektorze urzadzeń poręcznych 12-godzina praca na baterii Dynamika do 36 db dla jednomodów i 29 db dla wielomodów Testowanie aktywnych włókien sygnałem 1625 nm Gotowy na iolma: inteligentne i dynamiczne narzędzie zmieniające skomplikowane analizy trasy OTDR w zadanie wymagające naciśnięcia 1 przycisku Wytrzymała konstrukcja do zastosowań w terenie Testowanie sieci FTTx/PON przez splittery (do 1x32) Certyfikacja łączy w CO Centra danych i prywatne sieci Charakteryzacja sieci LAN/WAN Fronthaul/backhaul (FTTA, FTTT, remote radio heads, DAS i small cells) Produkty uzupełniające i opcje Kamery inspekcyjne FIP-400B (Wi-Fi lub USB) Oprogramowanie do przetwarzania danych i raportowania FastReporter 2 Włókno rozbiegowe w saszetce SPSB

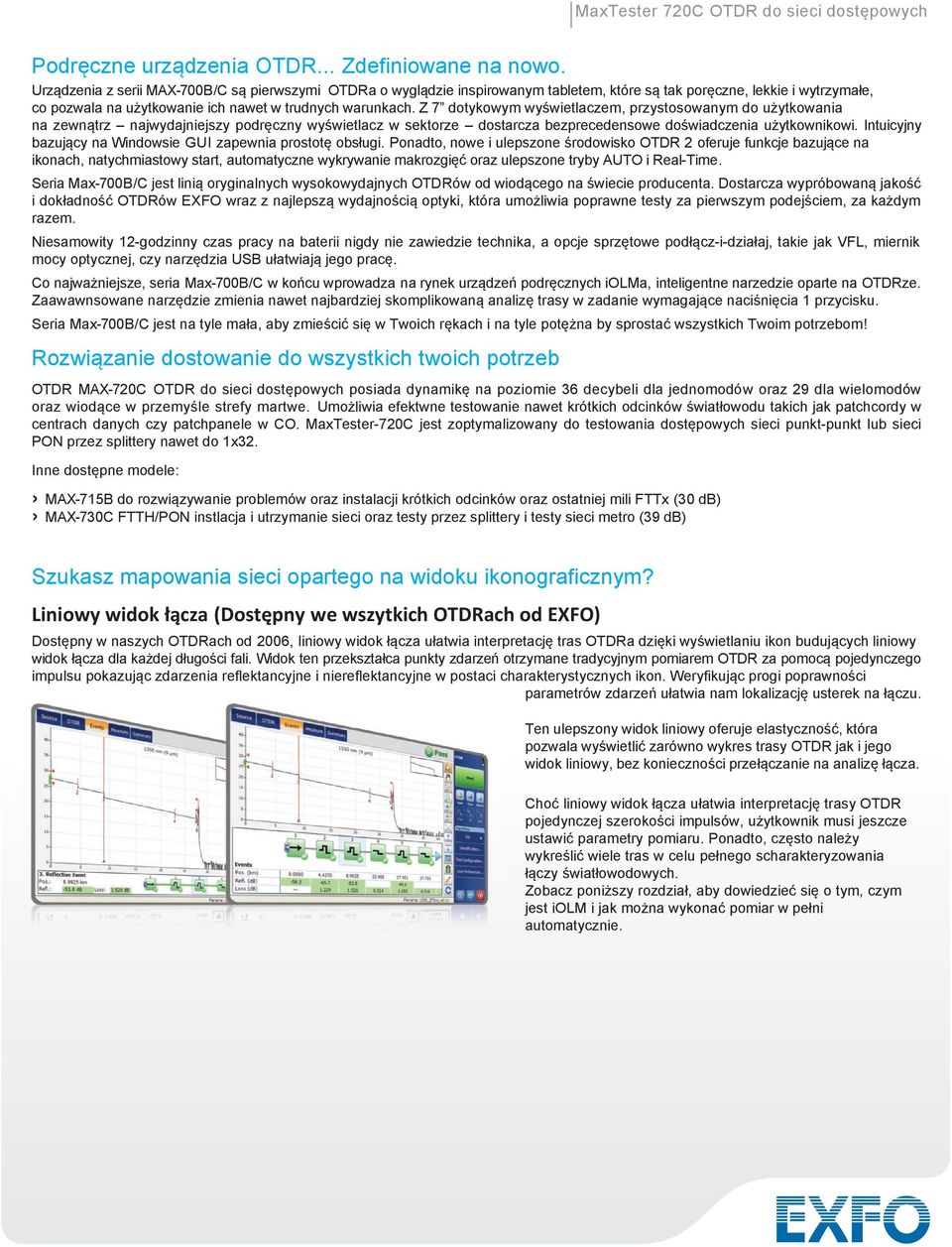

2 Podręczne urządzenia OTDR... Zdefiniowane na nowo. Urządzenia z serii MAX-700B/C są pierwszymi OTDRa o wyglądzie inspirowanym tabletem, które są tak poręczne, lekkie i wytrzymałe, co pozwala na użytkowanie ich nawet w trudnych warunkach. Z 7 dotykowym wyświetlaczem, przystosowanym do użytkowania na zewnątrz najwydajniejszy podręczny wyświetlacz w sektorze dostarcza bezprecedensowe doświadczenia użytkownikowi. Intuicyjny bazujący na Windowsie GUI zapewnia prostotę obsługi. Ponadto, nowe i ulepszone środowisko OTDR 2 oferuje funkcje bazujące na ikonach, natychmiastowy start, automatyczne wykrywanie makrozgięć oraz ulepszone tryby AUTO i Real-Time. Seria Max-700B/C jest linią oryginalnych wysokowydajnych OTDRów od wiodącego na świecie producenta. Dostarcza wypróbowaną jakość i dokładność OTDRów EXFO wraz z najlepszą wydajnością optyki, która umożliwia poprawne testy za pierwszym podejściem, za każdym razem. Niesamowity 12-godzinny czas pracy na baterii nigdy nie zawiedzie technika, a opcje sprzętowe podłącz-i-działaj, takie jak VFL, miernik mocy optycznej, czy narzędzia USB ułatwiają jego pracę. Co najważniejsze, seria Max-700B/C w końcu wprowadza na rynek urządzeń podręcznych iolma, inteligentne narzedzie oparte na OTDRze. Zaawawnsowane narzędzie zmienia nawet najbardziej skomplikowaną analizę trasy w zadanie wymagające naciśnięcia 1 przycisku. Seria Max-700B/C jest na tyle mała, aby zmieścić się w Twoich rękach i na tyle potężna by sprostać wszystkich Twoim potrzebom! Rozwiązanie dostowanie do wszystkich twoich potrzeb OTDR MAX-720C OTDR do sieci dostępowych posiada dynamikę na poziomie 36 decybeli dla jednomodów oraz 29 dla wielomodów oraz wiodące w przemyśle strefy martwe. Umożliwia efektwne testowanie nawet krótkich odcinków światłowodu takich jak patchcordy w centrach danych czy patchpanele w CO. MaxTester-720C jest zoptymalizowany do testowania dostępowych sieci punkt-punkt lub sieci PON przez splittery nawet do 1x32. Inne dostępne modele: MAX-715B do rozwiązywanie problemów oraz instalacji krótkich odcinków oraz ostatniej mili FTTx (30 db) MAX-730C FTTH/PON instlacja i utrzymanie sieci oraz testy przez splittery i testy sieci metro (39 db) Szukasz mapowania sieci opartego na widoku ikonograficznym? Liniowy widok łącza (Dostępny we wszytkich OTDRach od EXFO) Dostępny w naszych OTDRach od 2006, liniowy widok łącza ułatwia interpretację tras OTDRa dzięki wyświetlaniu ikon budujących liniowy widok łącza dla każdej długości fali. Widok ten przekształca punkty zdarzeń otrzymane tradycyjnym pomiarem OTDR za pomocą pojedynczego impulsu pokazując zdarzenia reflektancyjne i niereflektancyjne w postaci charakterystycznych ikon. Weryfikując progi poprawności parametrów zdarzeń ułatwia nam lokalizację usterek na łączu. Ten ulepszony widok liniowy oferuje elastyczność, która pozwala wyświetlić zarówno wykres trasy OTDR jak i jego widok liniowy, bez konieczności przełączanie na analizę łącza. Choć liniowy widok łącza ułatwia interpretację trasy OTDR pojedynczej szerokości impulsów, użytkownik musi jeszcze ustawić parametry pomiaru. Ponadto, często należy wykreślić wiele tras w celu pełnego scharakteryzowania łączy światłowodowych. Zobacz poniższy rozdział, aby dowiedzieć się o tym, czym jest iolm i jak można wykonać pomiar w pełni automatycznie.

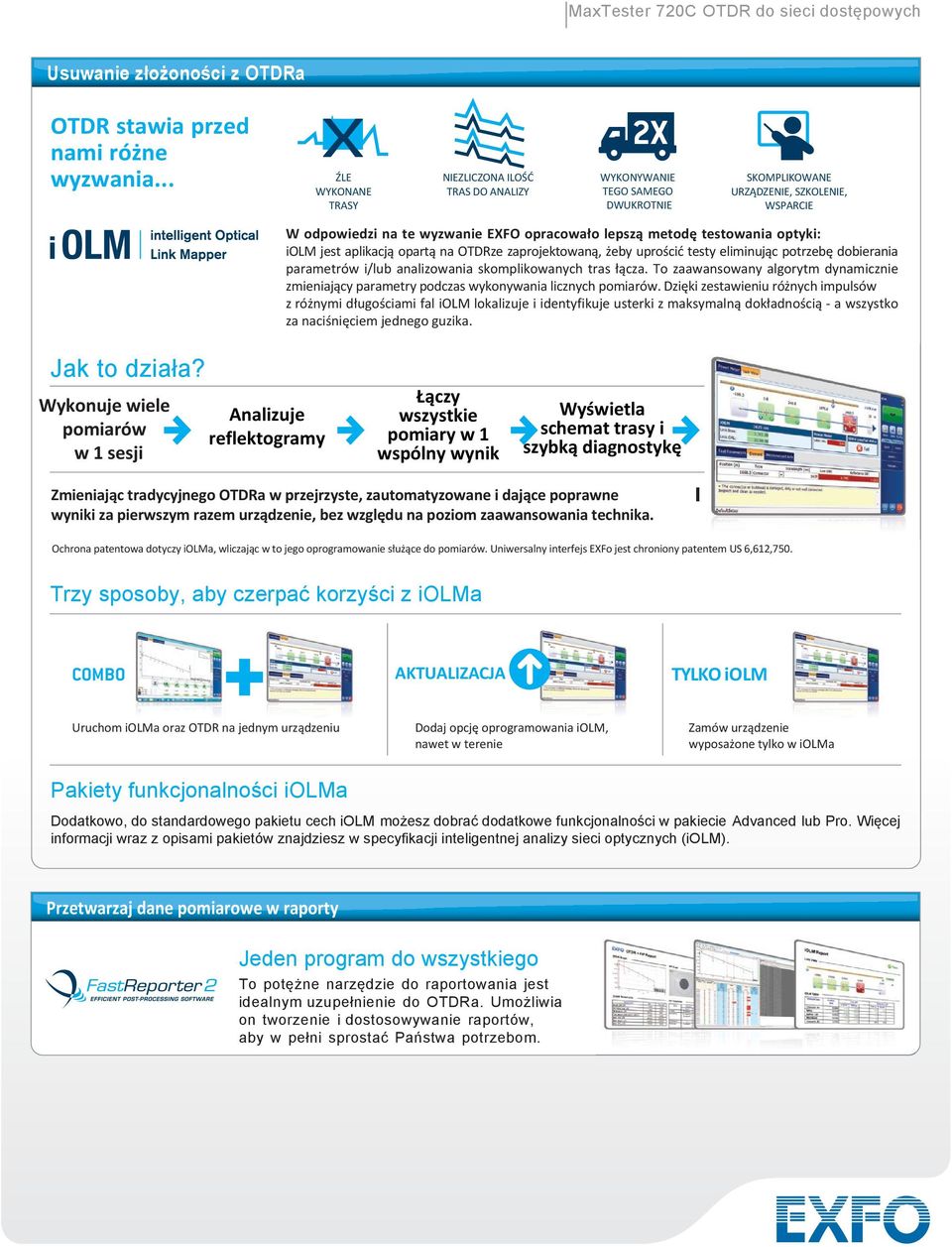

3 Usuwanie złożoności z OTDRa OTDR stawia przed nami różne wyzwania... XŹLE WYKONANE TRASY NIEZLICZONA ILOŚĆ TRAS DO ANALIZY 2X WYKONYWANIE TEGO SAMEGO DWUKROTNIE SKOMPLIKOWANE URZĄDZENIE, SZKOLENIE, WSPARCIE W odpowiedzi na te wyzwanie EXFO opracowało lepszą metodę testowania optyki: iolm jest aplikacją opartą na OTDRze zaprojektowaną, żeby uprościć testy eliminując potrzebę dobierania parametrów i/lub analizowania skomplikowanych tras łącza. To zaawansowany algorytm dynamicznie zmieniający parametry podczas wykonywania licznych pomiarów. Dzięki zestawieniu różnych impulsów z różnymi długościami fal iolm lokalizuje i identyfikuje usterki z maksymalną dokładnością - a wszystko za naciśnięciem jednego guzika. Jak to działa? Wykonuje Dynamic wiele pomiarów w 1 sesji Intelligent Analizuje reflektogramy trace analysis Łączy wszystkie All results combined pomiary into w 1 a wspólny single link wynik view Comprehensive Wyświetla schemat diagnosis trasy i szybką diagnostykę Zmieniając tradycyjnego OTDRa w przejrzyste, zautomatyzowane i dające poprawne wyniki za pierwszym razem urządzenie, bez względu na poziom zaawansowania technika. Ochrona patentowa dotyczy iolma, wliczając w to jego oprogramowanie służące do pomiarów. Uniwersalny interfejs EXFo jest chroniony patentem US 6,612,750. Trzy sposoby, aby czerpać korzyści z iolma COMBO AKTUALIZACJA TYLKO iolm Uruchom iolma oraz OTDR na jednym urządzeniu Dodaj opcję oprogramowania iolm, nawet w terenie Zamów urządzenie wyposażone tylko w iolma Pakiety funkcjonalności iolma Dodatkowo, do standardowego pakietu cech iolm możesz dobrać dodatkowe funkcjonalności w pakiecie Advanced lub Pro. Więcej informacji wraz z opisami pakietów znajdziesz w specyfikacji inteligentnej analizy sieci optycznych (iolm). Przetwarzaj dane pomiarowe w raporty Jeden program do wszystkiego To potężne narzędzie do raportowania jest idealnym uzupełnienie do OTDRa. Umożliwia on tworzenie i dostosowywanie raportów, aby w pełni sprostać Państwa potrzebom.

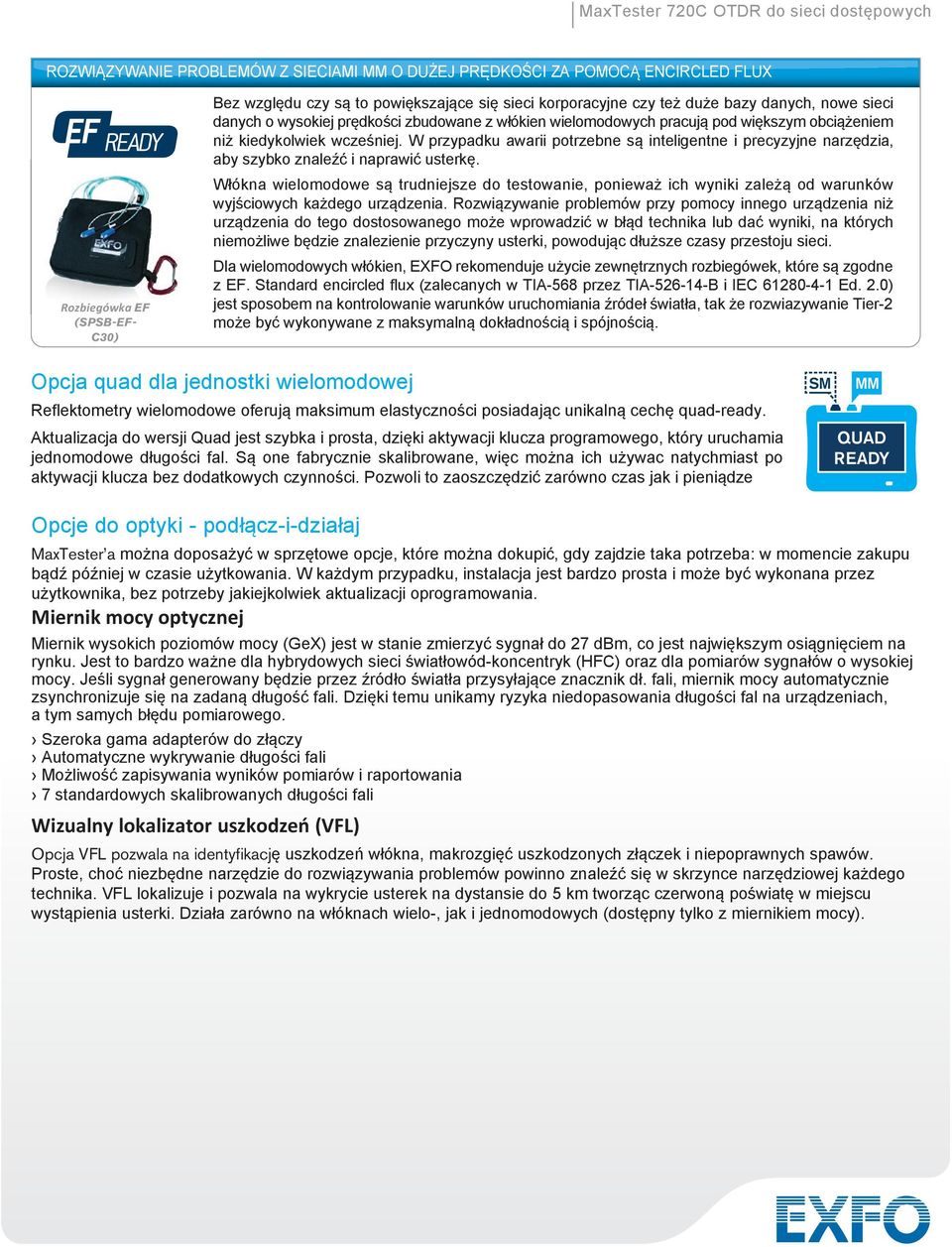

4 ROZWIĄZYWANIE PROBLEMÓW Z SIECIAMI MM O DUŻEJ PRĘDKOŚCI ZA POMOCĄ ENCIRCLED FLUX Rozbiegówka EF (SPSB-EF- C30) Bez względu czy są to powiększające się sieci korporacyjne czy też duże bazy danych, nowe sieci danych o wysokiej prędkości zbudowane z włókien wielomodowych pracują pod większym obciążeniem niż kiedykolwiek wcześniej. W przypadku awarii potrzebne są inteligentne i precyzyjne narzędzia, aby szybko znaleźć i naprawić usterkę. Włókna wielomodowe są trudniejsze do testowanie, ponieważ ich wyniki zależą od warunków wyjściowych każdego urządzenia. Rozwiązywanie problemów przy pomocy innego urządzenia niż urządzenia do tego dostosowanego może wprowadzić w błąd technika lub dać wyniki, na których niemożliwe będzie znalezienie przyczyny usterki, powodując dłuższe czasy przestoju sieci. Dla wielomodowych włókien, EXFO rekomenduje użycie zewnętrznych rozbiegówek, które są zgodne z EF. Standard encircled flux (zalecanych w TIA-568 przez TIA B i IEC Ed. 2.0) jest sposobem na kontrolowanie warunków uruchomiania źródeł światła, tak że rozwiazywanie Tier-2 może być wykonywane z maksymalną dokładnością i spójnością. Opcja quad dla jednostki wielomodowej Reflektometry wielomodowe oferują maksimum elastyczności posiadając unikalną cechę quad-ready. Aktualizacja do wersji Quad jest szybka i prosta, dzięki aktywacji klucza programowego, który uruchamia jednomodowe długości fal. Są one fabrycznie skalibrowane, więc można ich używac natychmiast po aktywacji klucza bez dodatkowych czynności. Pozwoli to zaoszczędzić zarówno czas jak i pieniądze SM MM QUAD READY Opcje do optyki - podłącz-i-działaj MaxTester a można doposażyć w sprzętowe opcje, które można dokupić, gdy zajdzie taka potrzeba: w momencie zakupu bądź później w czasie użytkowania. W każdym przypadku, instalacja jest bardzo prosta i może być wykonana przez użytkownika, bez potrzeby jakiejkolwiek aktualizacji oprogramowania. Miernik mocy optycznej Miernik wysokich poziomów mocy (GeX) jest w stanie zmierzyć sygnał do 27 dbm, co jest największym osiągnięciem na rynku. Jest to bardzo ważne dla hybrydowych sieci światłowód-koncentryk (HFC) oraz dla pomiarów sygnałów o wysokiej mocy. Jeśli sygnał generowany będzie przez źródło światła przysyłające znacznik dł. fali, miernik mocy automatycznie zsynchronizuje się na zadaną długość fali. Dzięki temu unikamy ryzyka niedopasowania długości fal na urządzeniach, a tym samych błędu pomiarowego. Szeroka gama adapterów do złączy Automatyczne wykrywanie długości fali Możliwość zapisywania wyników pomiarów i raportowania 7 standardowych skalibrowanych długości fali Wizualny lokalizator uszkodzeń (VFL) Opcja VFL pozwala na identyfikację uszkodzeń włókna, makrozgięć uszkodzonych złączek i niepoprawnych spawów. Proste, choć niezbędne narzędzie do rozwiązywania problemów powinno znaleźć się w skrzynce narzędziowej każdego technika. VFL lokalizuje i pozwala na wykrycie usterek na dystansie do 5 km tworząc czerwoną poświatę w miejscu wystąpienia usterki. Działa zarówno na włóknach wielo-, jak i jednomodowych (dostępny tylko z miernikiem mocy).

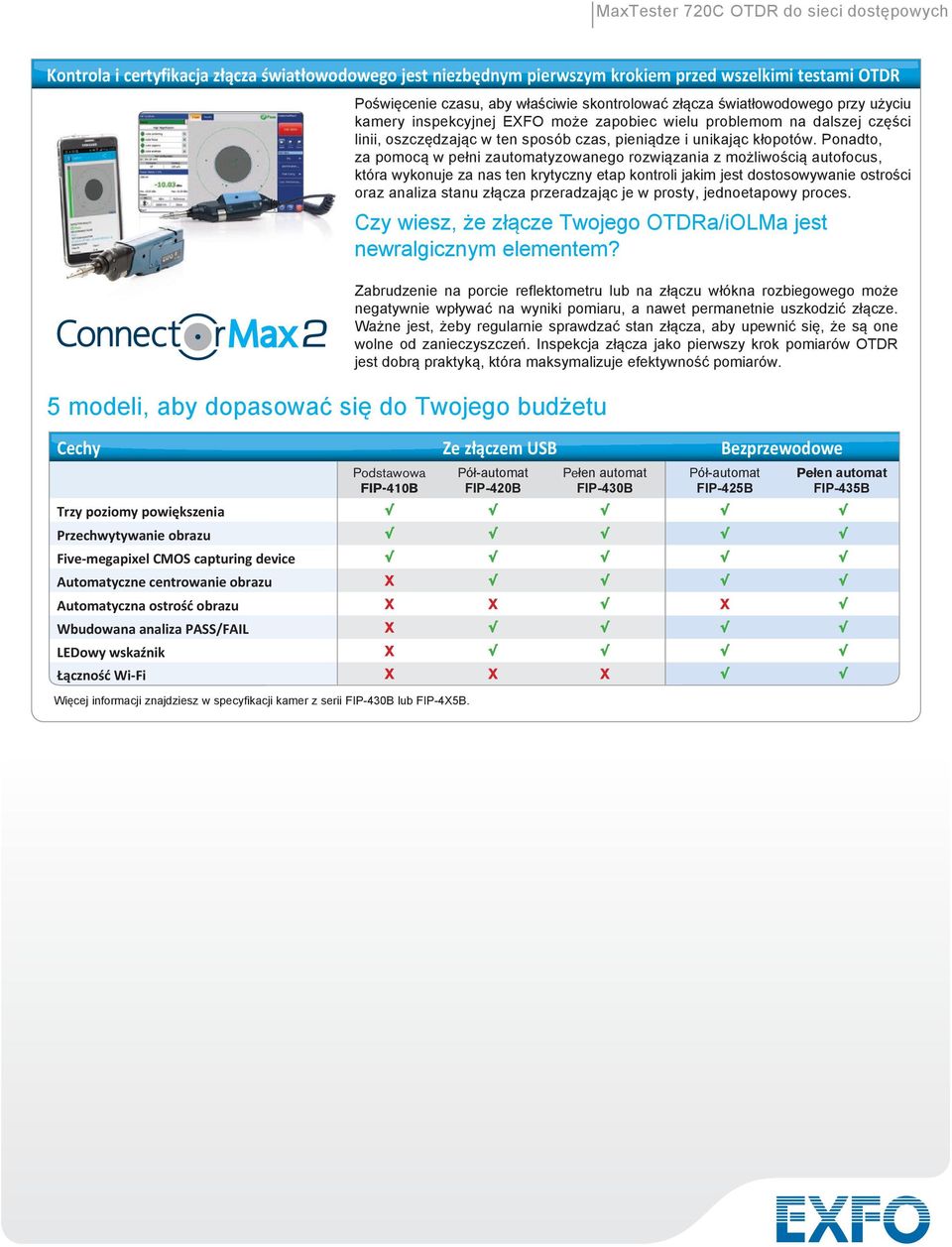

5 Kontrola i certyfikacja złącza światłowodowego jest niezbędnym pierwszym krokiem przed wszelkimi testami OTDR Poświęcenie czasu, aby właściwie skontrolować złącza światłowodowego przy użyciu kamery inspekcyjnej EXFO może zapobiec wielu problemom na dalszej części linii, oszczędzając w ten sposób czas, pieniądze i unikając kłopotów. Ponadto, za pomocą w pełni zautomatyzowanego rozwiązania z możliwością autofocus, która wykonuje za nas ten krytyczny etap kontroli jakim jest dostosowywanie ostrości oraz analiza stanu złącza przeradzając je w prosty, jednoetapowy proces. Czy wiesz, że złącze Twojego OTDRa/iOLMa jest newralgicznym elementem? 5 modeli, aby dopasować się do Twojego budżetu Więcej informacji znajdziesz w specyfikacji kamer z serii FIP-430B lub FIP-4X5B. Zabrudzenie na porcie reflektometru lub na złączu włókna rozbiegowego może negatywnie wpływać na wyniki pomiaru, a nawet permanetnie uszkodzić złącze. Ważne jest, żeby regularnie sprawdzać stan złącza, aby upewnić się, że są one wolne od zanieczyszczeń. Inspekcja złącza jako pierwszy krok pomiarów OTDR jest dobrą praktyką, która maksymalizuje efektywność pomiarów. Cechy Ze złączem USB Bezprzewodowe Podstawowa FIP-410B Pół-automat FIP-420B Pełen automat FIP-430B Pół-automat FIP-425B Pełen automat FIP-435B Trzy poziomy powiększenia Przechwytywanie obrazu Five-megapixel CMOS capturing device Automatyczne centrowanie obrazu X Automatyczna ostrość obrazu X X X Wbudowana analiza PASS/FAIL X LEDowy wskaźnik X Łączność Wi-Fi X X X

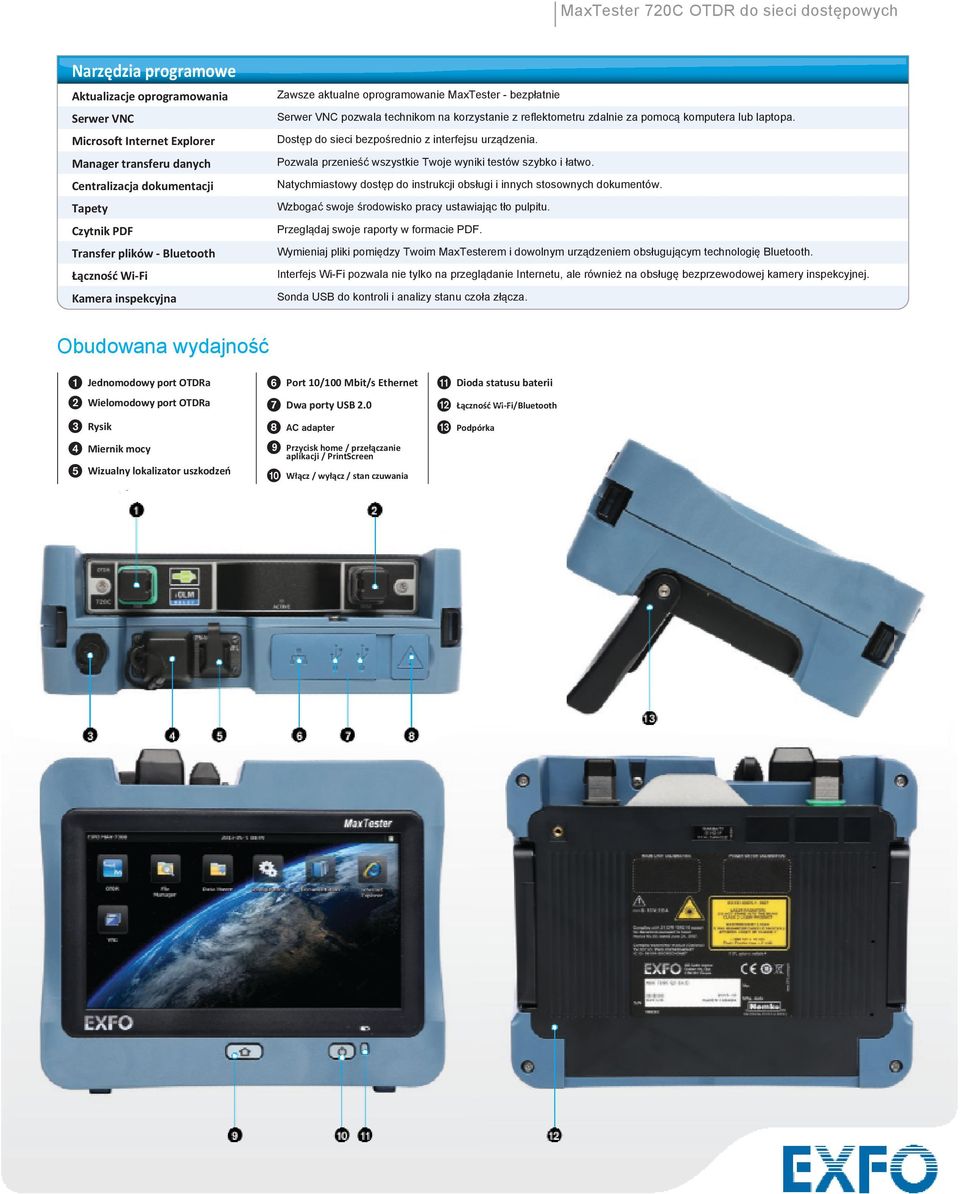

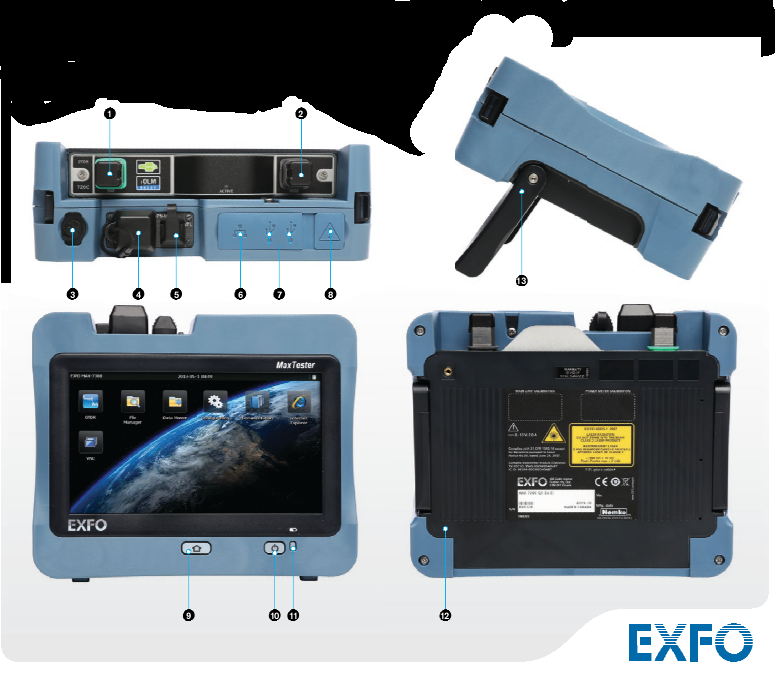

6 MaxTester 720C OTDR do sieci dostępowych Narzędzia programowe Aktualizacje oprogramowania Zawsze aktualne oprogramowanie MaxTester - bezpłatnie Serwer VNC Serwer VNC pozwala technikom na korzystanie z reflektometru zdalnie za pomocą komputera lub laptopa. Microsoft Internet Explorer Dostęp do sieci bezpośrednio z interfejsu urządzenia. Manager transferu danych Pozwala przenieść wszystkie Twoje wyniki testów szybko i łatwo. Centralizacja dokumentacji Natychmiastowy dostęp do instrukcji obsługi i innych stosownych dokumentów. Tapety Wzbogać swoje środowisko pracy ustawiając tło pulpitu. Czytnik PDF Przeglądaj swoje raporty w formacie PDF. Transfer plików - Bluetooth Wymieniaj pliki pomiędzy Twoim MaxTesterem i dowolnym urządzeniem obsługującym technologię Bluetooth. Łączność Wi-Fi Interfejs Wi-Fi pozwala nie tylko na przeglądanie Internetu, ale również na obsługę bezprzewodowej kamery inspekcyjnej. Kamera inspekcyjna Sonda USB do kontroli i analizy stanu czoła złącza. Obudowana wydajność 1 Jednomodowy port OTDRa 6 Port 10/100 Mbit/s Ethernet 11 Dioda statusu baterii 2 Wielomodowy port OTDRa 7 Dwa porty USB Łączność Wi-Fi/Bluetooth 3 Rysik 8 AC adapter 13 Podpórka 4 Miernik mocy 9 Przycisk home / przełączanie 5 Wizualny lokalizator uszkodzeń 10 Włącz / wyłącz / stan czuwania aplikacji / PrintScreen

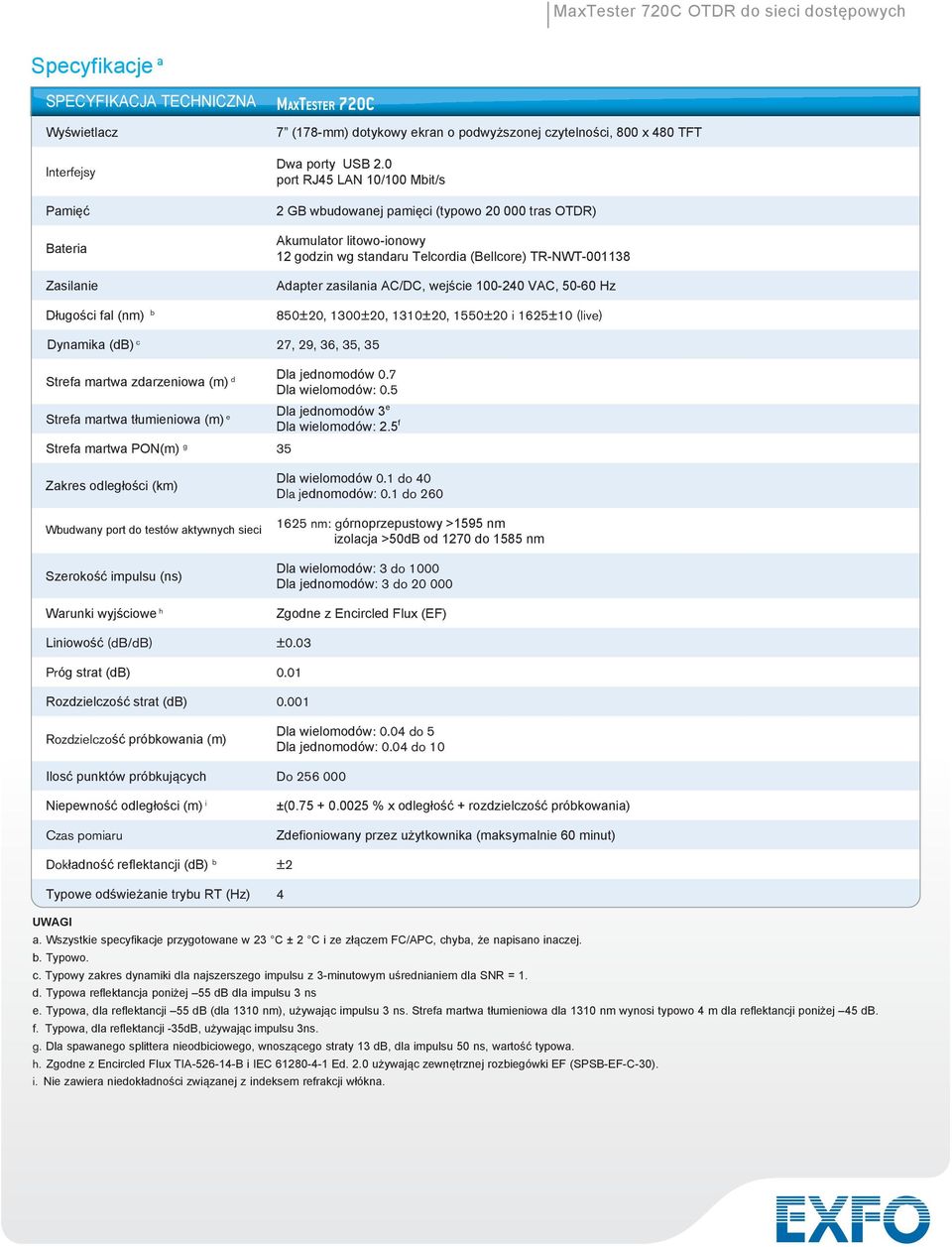

7 Specyfikacje a SPECYFIKACJA TECHNICZNA Wyświetlacz Interfejsy Pamięć Bateria Zasilanie Długości fal (nm) b MAXTESTER 720C 7 (178-mm) dotykowy ekran o podwyższonej czytelności, 800 x 480 TFT Dwa porty USB 2.0 port RJ45 LAN 10/100 Mbit/s 2 GB wbudowanej pamięci (typowo tras OTDR) Akumulator litowo-ionowy 12 godzin wg standaru Telcordia (Bellcore) TR-NWT Adapter zasilania AC/DC, wejście VAC, Hz 850±20, 1300±20, 1310±20, 1550±20 i 1625±10 (live) Dynamika (db) c 27, 29, 36, 35, 35 Strefa martwa zdarzeniowa (m) d Dla jednomodów 0.7 Dla wielomodów: 0.5 Strefa martwa tłumieniowa (m) e Strefa martwa PON(m) g 35 Dla jednomodów 3 e Dla wielomodów: 2.5 f Zakres odległości (km) Wbudwany port do testów aktywnych sieci Szerokość impulsu (ns) Warunki wyjściowe h Dla wielomodów 0.1 do 40 Dla jednomodów: 0.1 do nm: górnoprzepustowy >1595 nm izolacja >50dB od 1270 do 1585 nm Dla wielomodów: 3 do 1000 Dla jednomodów: 3 do Zgodne z Encircled Flux (EF) Liniowość (db/db) ±0.03 Próg strat (db) 0.01 Rozdzielczość strat (db) Rozdzielczość próbkowania (m) Dla wielomodów: 0.04 do 5 Dla jednomodów: 0.04 do 10 Ilosć punktów próbkujących Do Niepewność odległości (m) i Czas pomiaru ±( % x odległość + rozdzielczość próbkowania) Zdefioniowany przez użytkownika (maksymalnie 60 minut) Dokładność reflektancji (db) b ±2 Typowe odświeżanie trybu RT (Hz) 4 UWAGI a. Wszystkie specyfikacje przygotowane w 23 C ± 2 C i ze złączem FC/APC, chyba, że napisano inaczej. b. Typowo. c. Typowy zakres dynamiki dla najszerszego impulsu z 3-minutowym uśrednianiem dla SNR = 1. d. Typowa reflektancja poniżej 55 db dla impulsu 3 ns e. Typowa, dla reflektancji 55 db (dla 1310 nm), używając impulsu 3 ns. Strefa martwa tłumieniowa dla 1310 nm wynosi typowo 4 m dla reflektancji poniżej 45 db. f. Typowa, dla reflektancji -35dB, używając impulsu 3ns. g. Dla spawanego splittera nieodbiciowego, wnoszącego straty 13 db, dla impulsu 50 ns, wartość typowa. h. Zgodne z Encircled Flux TIA B i IEC Ed. 2.0 używając zewnętrznej rozbiegówki EF (SPSB-EF-C-30). i. Nie zawiera niedokładności związanej z indeksem refrakcji włókna.

8 Specyfikacje ogólne Wymiary (Wys. x Szer. x Dł.) Waga (z bateriami) 166 mm x 200 mm x 68 mm (6 9 /16 in x 7 7 /8 in x 2 ¾ in) 1.5 kg (3.3 lb) Temperatura Pracy Przechowywania 10 C do 50 C (14 F do 122 F) 40 C do 70 C ( 40 F do 158 F) a Wilgotność względna 0 % do 95 % nieskondensowana Źródło Moc wyjściowa (dbm) b Dla wielomodów: 3 Dla jednomodów: 6 Modulacja CW, 1 khz, 2 khz Specyfikacja wbudowanego miernika mocy optycznej (GeX) (opcja) c Skalibrowane dł. fal (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650 Zakres pomiaru mocy (dbm) d 27 to 50 Niepewność (%) e Rozdzielczość wyświetlania (db) Zakres automatycznego zerowania offsetu d, f ±5 % ± 10 nw 0.01 = max do 40 dbm 0.1 = 40 dbm do 50 dbm Maksymalna moc do 30 dbm Detakcja tonów (Hz) 270/330/1000/2000 VFL (OPCJA) Laser, 650 nm ± 10 nm Bezpieczeństwo lasera CW/Modulacja 1 Hz Typowa P out w 62.5/125 µm: > 1.5 dbm (0.7 mw) Bezpieczeństwo lasera: Class 2 Akcesoria GP Miękka Torba Transportowa GP G micro-drive USB GP Półtwarda torba transportowa GP-2155 Plecak do transportu urządzenia GP Twarda torba transportowa GP-2205 Adapter do łądowania urządzenia z zapalniczki (DC 12 V) GP-1008 Adapter do VFL (2.5 mm na 1.25 mm) SPSB-EF-C30 Rozbiegówka Encircled flux GP metrowy patchcord zakończony wtykami RJ45 UWAGI a. 20 C do 60 C ( 4 F do 140 F) z bateriami. b. Typowa moc wyjściowa dla fali wolomodów dla fali 1300 nm oraz dla jednomodów dla fali 1550 nm. c. W 23 ºC ± 1 ºC, 1550 nm i złączem FC. Z modułem w trybie bezczynności. Zasilanie bateryjne po 20 min. okresie wygrzewania. d. Typowo. e. W warunkach kalibracji. f. Dla ±0.05 db, od 10 C do 30 C.

9 INFORMACJE O ZAMÓWIENIU Model MAX-720C = OTDR Konfiguracja optyki SM1 = SM OTDR, 1310/1550 nm SM2 = SM OTDR, 1310/1550 nm i 1625 nm live a Q1 = MM OTDR, 850/1300 nm QUAD-ready a,b Q1-QUAD = QUAD OTDR, 850/1300 nm i 1310/1550 nm a,b Oprogramowanie bazowe OTDR = aktywny tylko OTDR iolm = aktywny tylko iolm Oi = aktywny OTDR i iolm Złącza m EA-EUI-28 = APC/DIN EA-EUI-89 = APC/FC narrow key EA-EUI-91 = APC/ SC EA-EUI-95 = APC/E-2000 EA-EUI-98 = APC/LC EI-EUI-28 = UPC/DIN EI-EUI-89 = UPC/FC narrow key EI-EUI-90 = UPC/ST EI-EUI-91 = UPC/SC EI-EUI-95 = UPC/E-2000 EI-EUI-98 = UPC/LC Złącza EI = Patrz sekcję na dole strony Opcje iolm c 00 = iolm Standard iadv = iolm Advanced ipro = iolm Pro icert = iolm do certyfikacji Tier-2 MAX-720C-XX-XX-XX Miernik mocy 00 = Bez miernika mocy PM2X = Miernik mocy z detektorem GeX VPM2X = VFL i miernik mocy z detektorem GeX Adaptery do miernika mocy d FOA-12 = Biconic FOA-14 = NEC D4: PC, SPC, UPC FOA-16 = SMA/905, SMA-906 FOA-22 = FC/PC, FC/SPC, FC/UPC, FC/APC FOA-28 = DIN 47256, DIN 47256/APC FOA-32 = ST: ST/PC, ST/SPC, ST/UPC FOA-54B = SC: SC/PC, SC/SPC, SC/UPC, SC/APC FOA-78 = Radiall EC FOA-96B = E-2000/APC FOA-98 = LC FOA-99 = MU - XX-XX-XX-XX-XX-XX-XX-XX Przykład: MAX-720C-Q1-QUAD-Oi-EA-EUI-98-iCERT-VPM2X-FOA-98-FP430B-UPC-FR2 Oprogramowanie FastReporter 00 = Bez opcji oprogramowania FR2 = Oprogramowanie FastReporter 2 Wi-Fi i Bluetooth 00 = Bez komponentów RF RF = Łączność Wi-Fi i Bluetooth d, e Dodatkowe adaptery do kamer FIP-400B f Adaptery do przełącznic FIPT-400-FC-APC = adapter do przełącznicy FCAPC FIPT-400-FC-SC = adapter do przełącznicy FC i SC g FIPT-400-LC = adapter do przełącznicy LC FIPT-400-LC-APC = adapter do przełącznicy LC/APC FIPT-400-MU = adapter do przełącznicy MU FIPT-400-SC-APC = adapter do przełącznicy SC APC h FIPT-400-SC-UPC = adapter do przełącznicy SC UPC FIPT-400-ST = adapter do przełącznicy ST Adaptery do Patchcordów FIPT-400-U12M = Uniwersalny adapter do złączek z ferrulą 1.25 mm FIPT-400-U12MA = Uniwersalny adapter do złączek z ferrulą 1.25 mm APC FIPT-400-U16M = Uniwersalny adapter do złączek z ferrulą 1.6 mm FIPT-400-U20M2 = Uniwersalny adapter do złączek z ferrulą 2.0 mm (D4, Lemo) FIPT-400-U25M = Uniwersalny adapter do złączek z ferrulą 2.5 mm g FIPT-400-U25MA = Uniwersalny adapter do złączek z ferrulą 2.5 mm APC h Adaptery do złączy wielowłóknowych i FIPT-400-MTP2 = Adapter do przełącznicy MTP/MPO UPC FIPT-400-MTPA2 = Adapter do przełącznicy MTP/MPO APC FIPT-400-MTP-MTR = Adapter do przełącznicy wielorzędowe MTP/MPO UPC FIPT-400-MTP-MTRA = Adapter do przełącznicy wielorzędowe MTP/MPO APC Zestawy adapterów FIPT-400-LC-K = Zestaw do LC zawierający: FIPT-400-LC: adapter do przełącznicy LC, FIPT-400-LC-APC: adapter do przełącznicy LC/APC, FIPT-400-U12M: Uniwersalny adapter do złączek z ferrulą 1.25 mm, FIPT-400-U12MA: Uniwersalny adapter do złączek z ferrulą 1.25 mm APC FIPT-400-LC-K-APC = Zestaw do LC zawierający: FIPT-400-LC-APC: adapter do przełącznicy LC/APC i FIPT-400-U12MA: uniwersalny adapter do złączek z ferrulą 1.25 mm APC FIPT-400-LC-K-UPC = Zestaw do LC zawierający: FIPT-400-LC: adapter do przełącznicy LC i FIPT-400-U12M: uniwersalny adapter do złączek z ferrulą 1.25 mm FIPT-400-MTP-MTR-K = adapter do wielorzedowych złączek MTP/ MPO APC oraz UPC i Podstawowy zestaw j APC = Zawiera FIPT-400-U25MA i FIPT-400-SC-APC UPC = Zawiera FIPT-400-U25M i FIPT-400-FC-SC Modele kamer inspekcyjnych k 00 = Bez kamery inspekcyjnej FP410B = Cyfrowa kamera inspekcyjna Trzy poziomy powiększenia FP420B = Cyfrowa kamera inspekcyjna Automatyczne testy Pass/fail Trzy poziomy powiększenia Autocentrowanie FP425B = Bezprzewodowa cyfrowa kamera inspekcyjna Automatyczne testy Pass/fail Trzy poziomy powiększenia Autocentrowanie FP430B = Zautomatyzowana cyfrowa kamera inspekcyjna Autofocus Automatyczne testy Pass/fail Trzy poziomy powiększenia Autocentrowanie FP435B = Zautomatyzowana bezprzewodowa cyfrowa kamera inspekcyjna e Autofocus Automatyczne testy Pass/fail Trzy poziomy powiększenia Autocentrowanie e UWAGI a. Obydwa porty są wyposażone w te same adaptery. b. Adapter portu wielomodowego będzie wyposażony w złącze UPC. c. Więcej informacji o inteligentnej analizie sieci optycznych (iolm) w specyfikacji, która zawiera aktualne informacje o pakietach oprogramowania. d. Dostępne tylko z miernikiem mocy e. Niedostępne w Chinach. f. Lista podanych adapterów pokrywa większość wykorzystywanych w sieciach optycznych złączek, ale nie ogranicza się do podanych w tej specyfikacji. EXFO oferuje szeroką gamę adapterów i zestawów do różnych zastosowań, które pokrywają zapotrzebowanie na wiele różnych typów złączek czy zastosowań. Skontaktuj się z RateArt PHU lub odwiedź aby uzyskać więcej informacji o dostępnych adapterach. g. W zestawie, gdy wybrano opcję adapterów UPC. h. W zestawie, gdy wybrano opcję adapterów APC. i. W zestawie adapter do inspeckji patchcordów. j. Dosępne tylko z kamerą inspekcyjną k. Zawiera oprogramowanie ConnectorMax2 l. Opcja RF jest obowiązkowa i dołączona do opcji z kamerami FP425B i FP435B. m. Złacze wielomodowe dostępne tylko z ferrulą UPC
