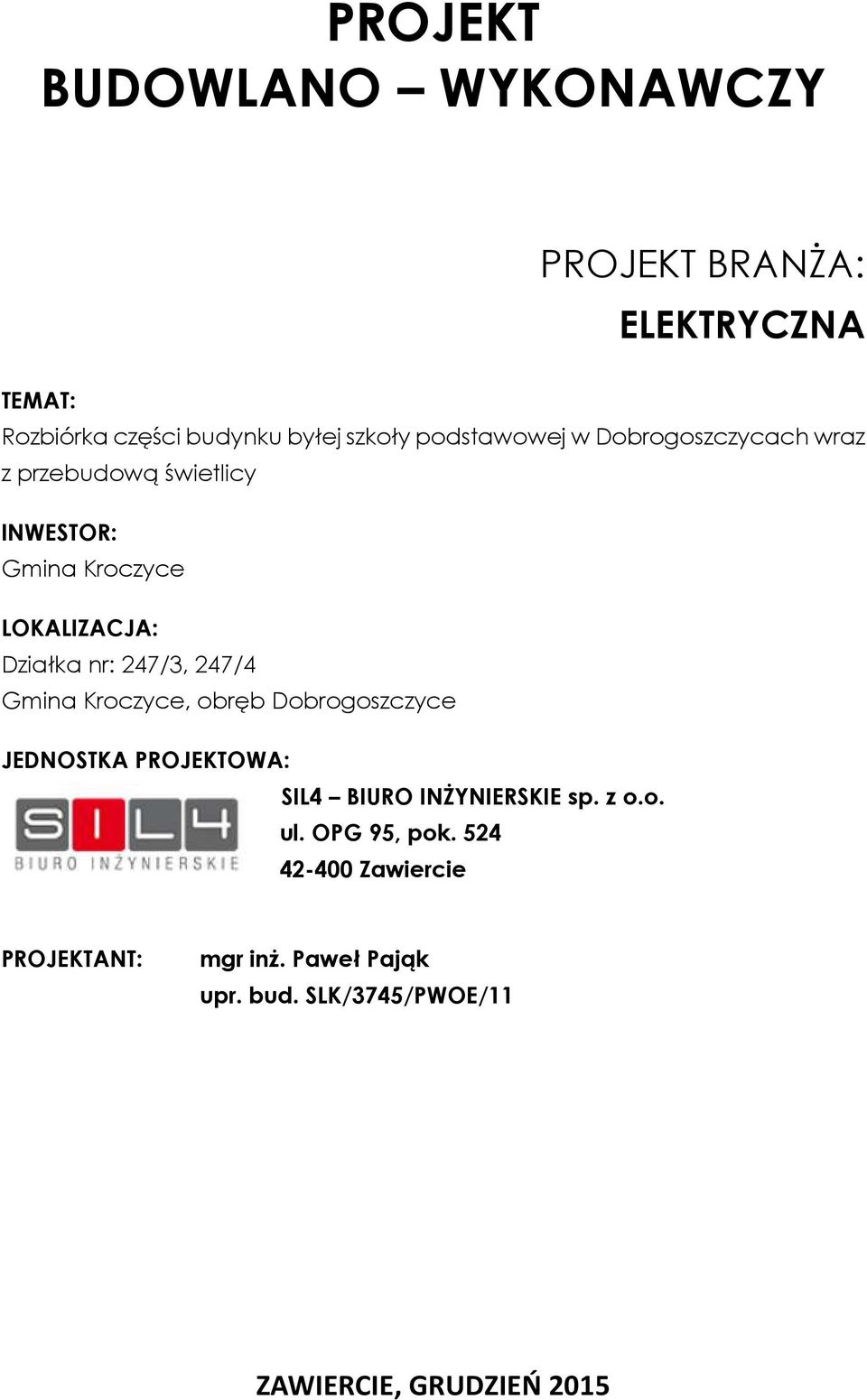

1 PROJEKT BUDOWLNO WYKONWCZY PROJEKT BRNŻ: ELEKTRYCZN TEMT: Rozbiórka części budynku byłej szkoły podstawowej w Dobrogoszczycach wraz z przebudową świetlicy INWESTOR: Gmina Kroczyce LOKLIZCJ: Działka nr: 247/3, 247/4 Gmina Kroczyce, obręb Dobrogoszczyce JEDNOSTK PROJEKTOW: SIL4 BIURO INŻYNIERSKIE sp. z o.o. ul. OPG 95, pok Zawiercie PROJEKTNT: mgr inż. Paweł Pająk upr. bud. SLK/3745/PWOE/ ZWIERCIE, GRUDZIEŃ 205

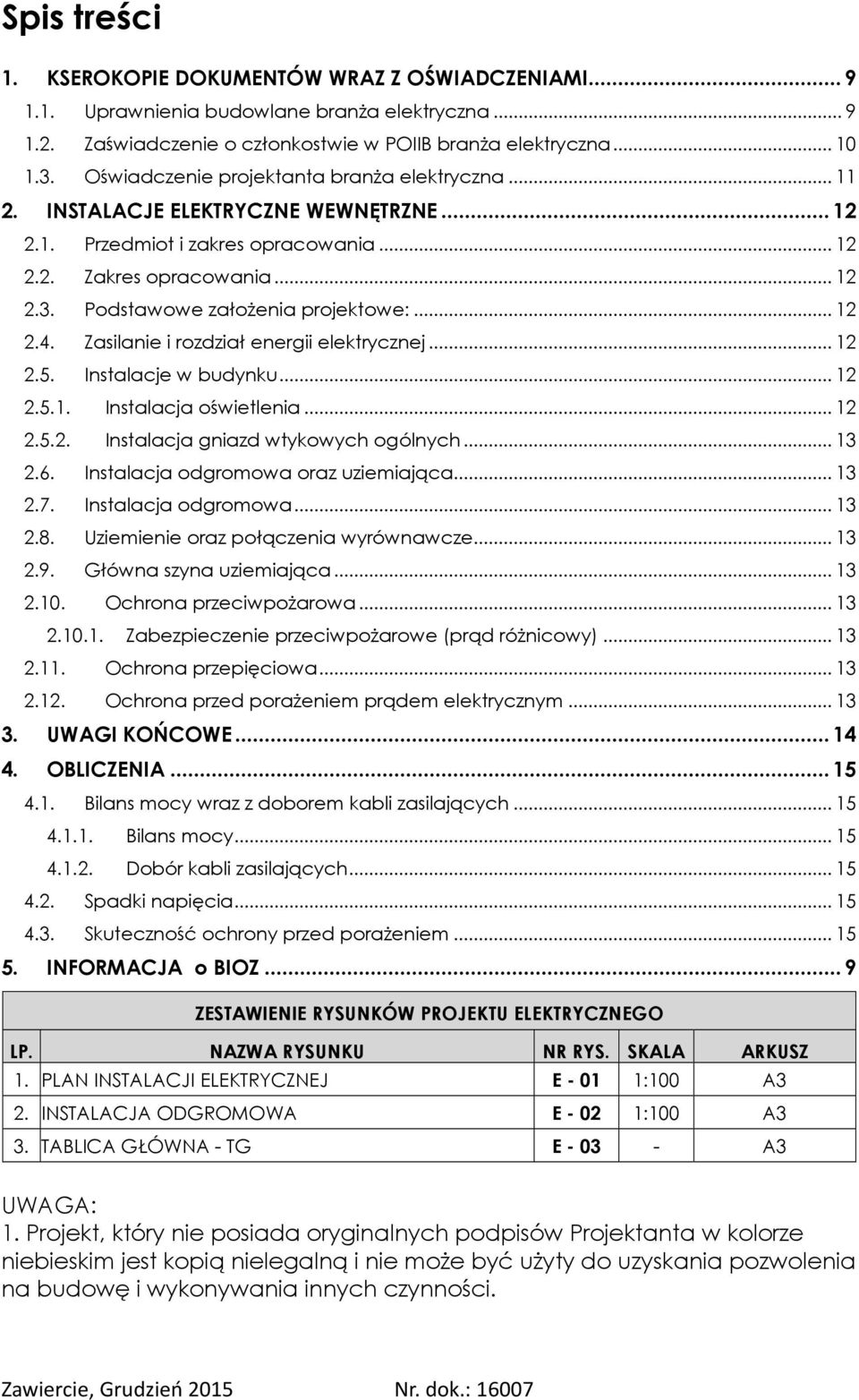

2 Spis treści. KSEROKOPIE DOKUMENTÓW WRZ Z OŚWIDCZENIMI Uprawnienia budowlane branża elektryczna Zaświadczenie o członkostwie w POIIB branża elektryczna Oświadczenie projektanta branża elektryczna INSTLCJE ELEKTRYCZNE WEWNĘTRZNE Przedmiot i zakres opracowania Zakres opracowania Podstawowe założenia projektowe: Zasilanie i rozdział energii elektrycznej Instalacje w budynku Instalacja oświetlenia Instalacja gniazd wtykowych ogólnych Instalacja odgromowa oraz uziemiająca Instalacja odgromowa Uziemienie oraz połączenia wyrównawcze Główna szyna uziemiająca Ochrona przeciwpożarowa Zabezpieczenie przeciwpożarowe (prąd różnicowy) Ochrona przepięciowa Ochrona przed porażeniem prądem elektrycznym UWGI KOŃCOWE OBLICZENI Bilans mocy wraz z doborem kabli zasilających Bilans mocy Dobór kabli zasilających Spadki napięcia Skuteczność ochrony przed porażeniem INFORMCJ o BIOZ... 9 ZESTWIENIE RYSUNKÓW PROJEKTU ELEKTRYCZNEGO LP. NZW RYSUNKU NR RYS. SKL RKUSZ. PLN INSTLCJI ELEKTRYCZNEJ E - 0 : INSTLCJ ODGROMOW E - 02 : TBLIC GŁÓWN - TG E UWG:. Projekt, który nie posiada oryginalnych podpisów Projektanta w kolorze niebieskim jest kopią nielegalną i nie może być użyty do uzyskania pozwolenia na budowę i wykonywania innych czynności.

3 . KSEROKOPIE DOKUMENTÓW WRZ Z OŚWIDCZENIMI.. Uprawnienia budowlane branża elektryczna

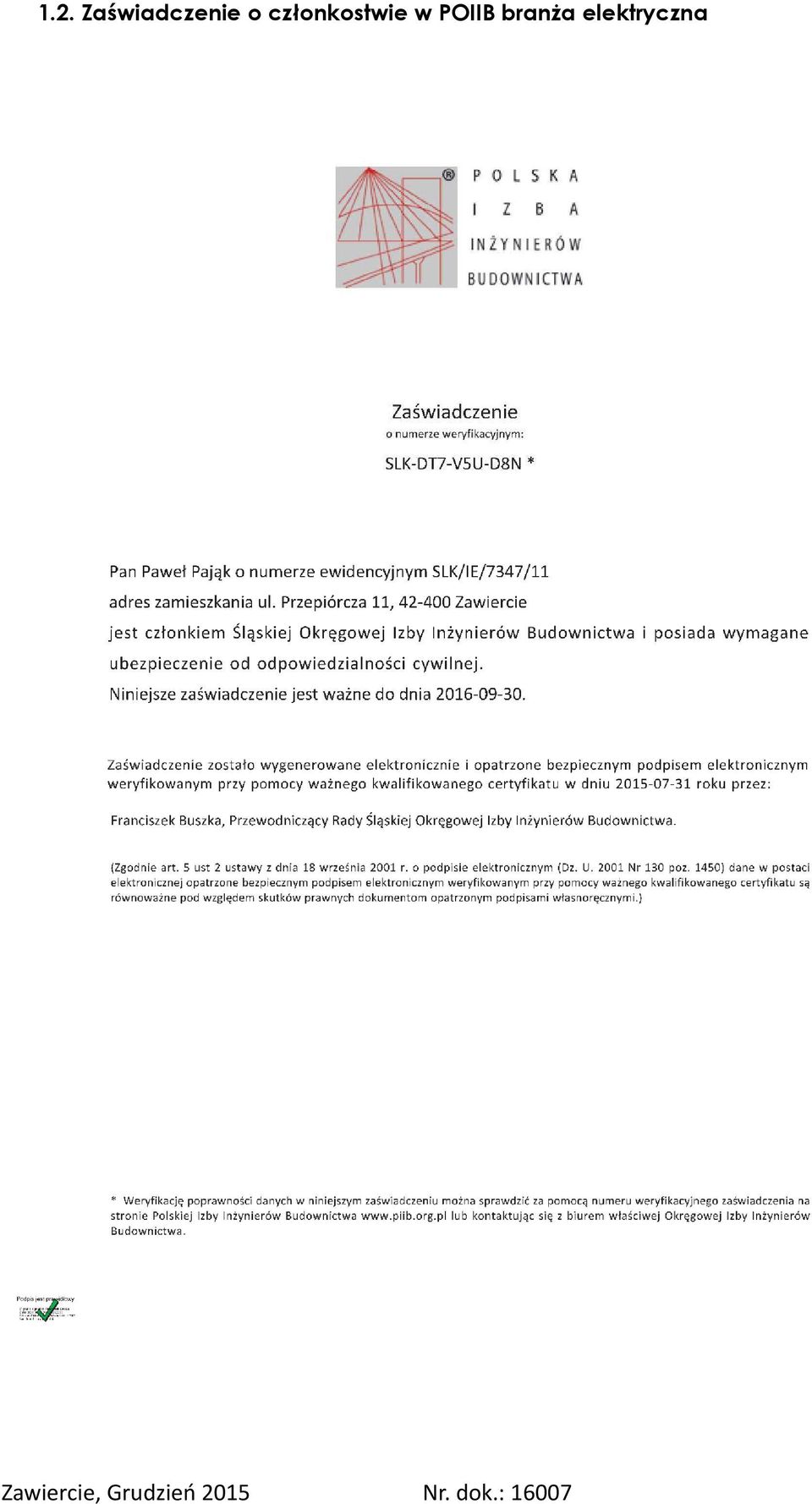

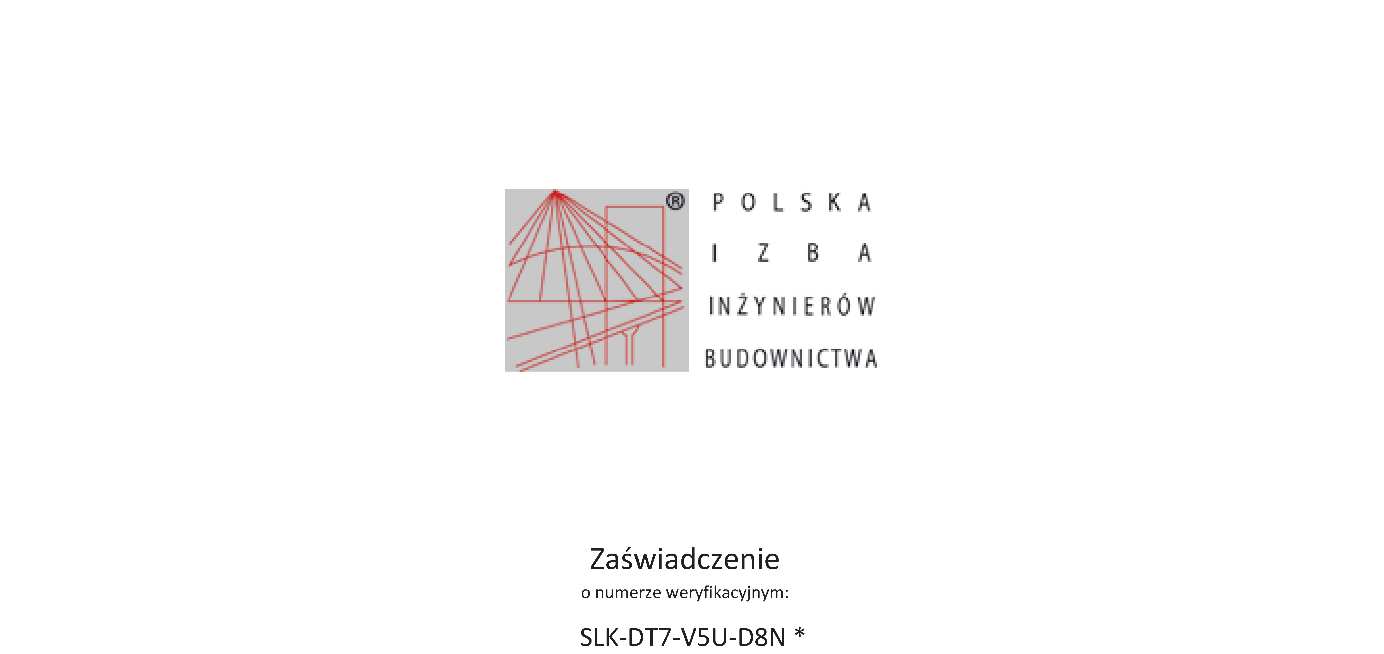

4 .2. Zaświadczenie o członkostwie w POIIB branża elektryczna

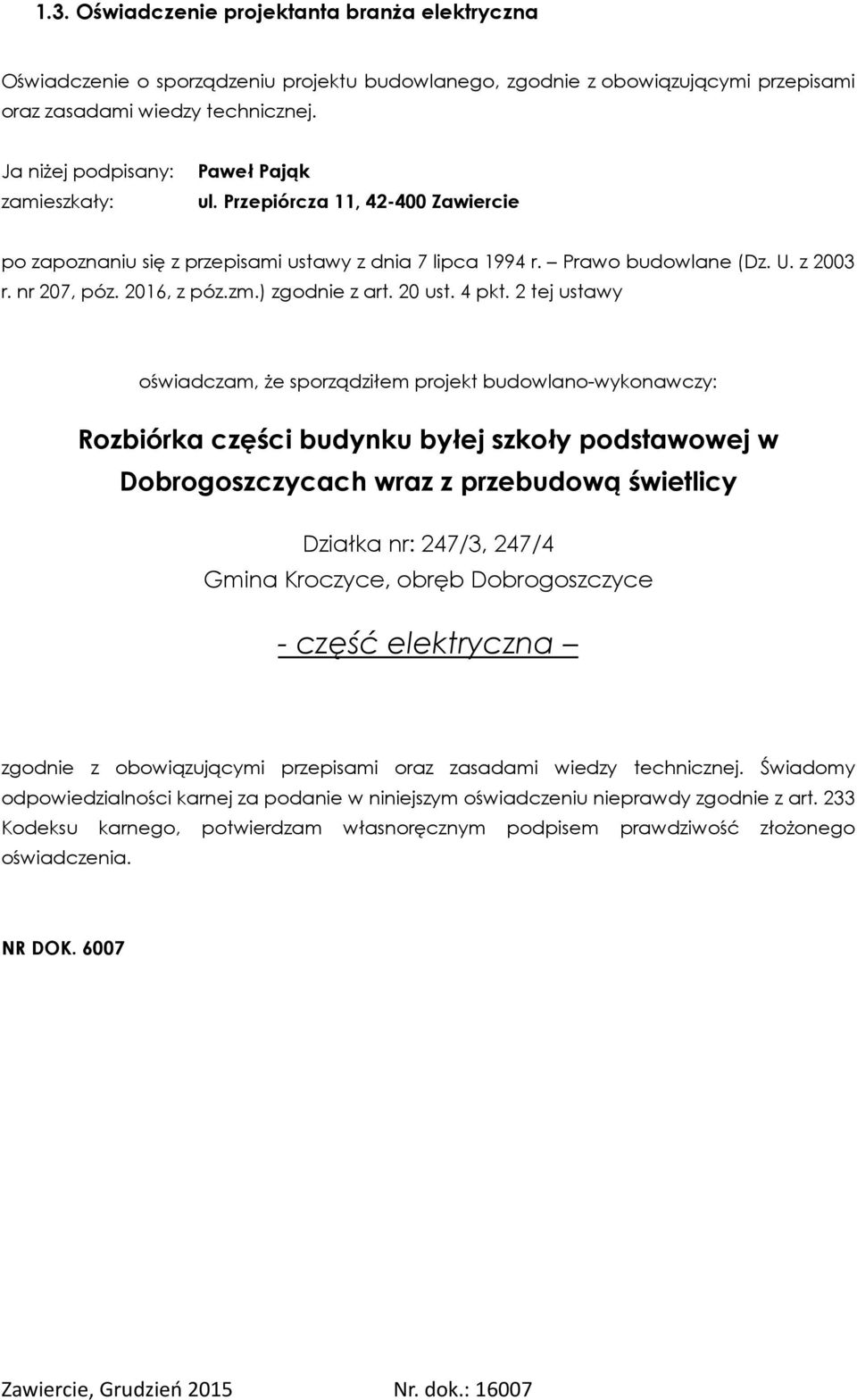

5 .3. Oświadczenie projektanta branża elektryczna Oświadczenie o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Ja niżej podpisany: Paweł Pająk zamieszkały: ul. Przepiórcza, Zawiercie po zapoznaniu się z przepisami ustawy z dnia 7 lipca 994 r. Prawo budowlane (Dz. U. z 2003 r. nr 207, póz. 206, z póz.zm.) zgodnie z art. 20 ust. 4 pkt. 2 tej ustawy oświadczam, że sporządziłem projekt budowlano-wykonawczy: Rozbiórka części budynku byłej szkoły podstawowej w Dobrogoszczycach wraz z przebudową świetlicy Działka nr: 247/3, 247/4 Gmina Kroczyce, obręb Dobrogoszczyce - część elektryczna zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość złożonego oświadczenia. NR DOK. 6007

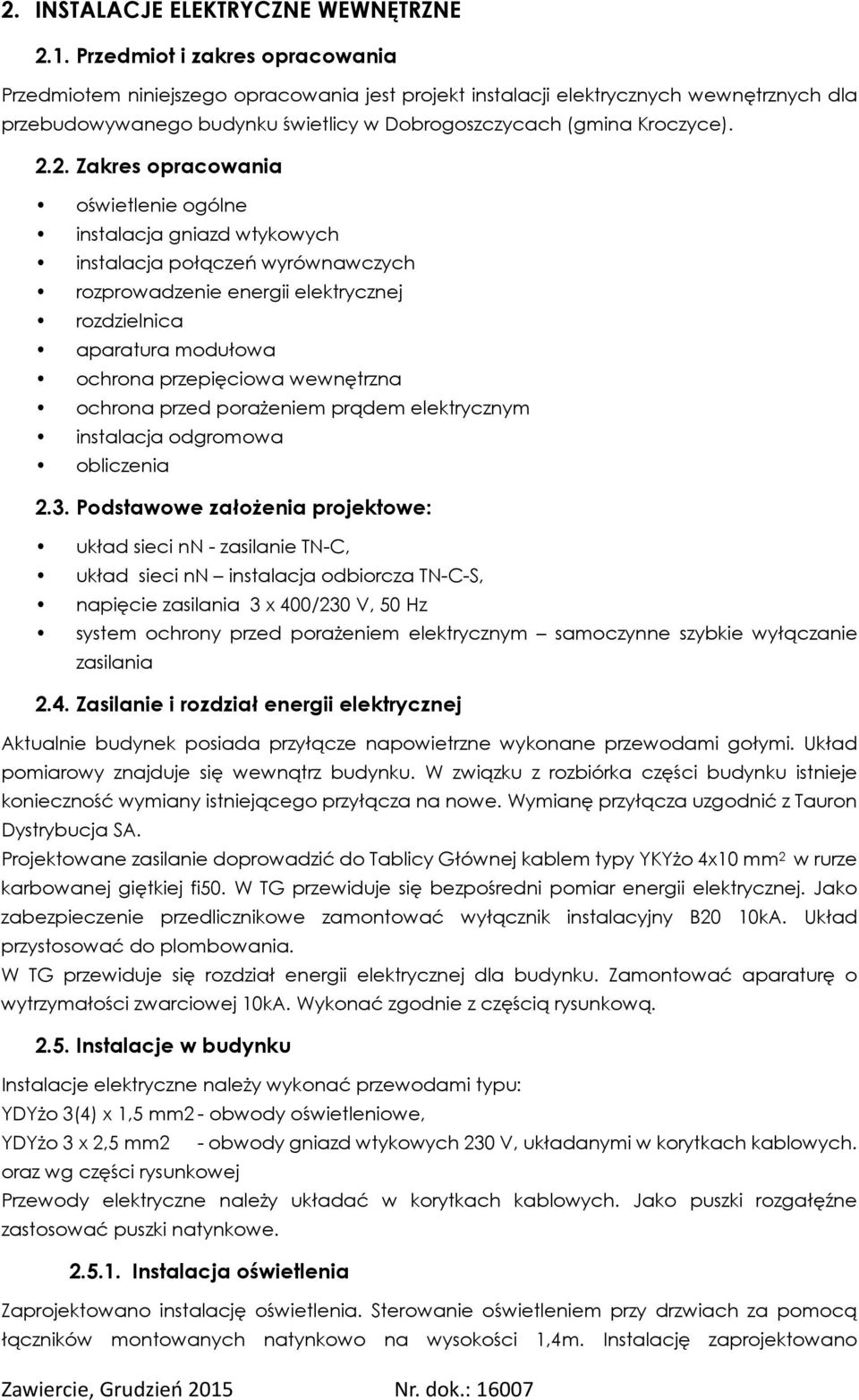

6 2. INSTLCJE ELEKTRYCZNE WEWNĘTRZNE 2.. Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt instalacji elektrycznych wewnętrznych dla przebudowywanego budynku świetlicy w Dobrogoszczycach (gmina Kroczyce) Zakres opracowania oświetlenie ogólne instalacja gniazd wtykowych instalacja połączeń wyrównawczych rozprowadzenie energii elektrycznej rozdzielnica aparatura modułowa ochrona przepięciowa wewnętrzna ochrona przed porażeniem prądem elektrycznym instalacja odgromowa obliczenia 2.3. Podstawowe założenia projektowe: układ sieci nn - zasilanie TN-C, układ sieci nn instalacja odbiorcza TN-C-S, napięcie zasilania 3 x 400/230 V, 50 Hz system ochrony przed porażeniem elektrycznym samoczynne szybkie wyłączanie zasilania 2.4. Zasilanie i rozdział energii elektrycznej ktualnie budynek posiada przyłącze napowietrzne wykonane przewodami gołymi. Układ pomiarowy znajduje się wewnątrz budynku. W związku z rozbiórka części budynku istnieje konieczność wymiany istniejącego przyłącza na nowe. Wymianę przyłącza uzgodnić z Tauron Dystrybucja S. Projektowane zasilanie doprowadzić do Tablicy Głównej kablem typy YKYżo 4x0 mm 2 w rurze karbowanej giętkiej fi50. W TG przewiduje się bezpośredni pomiar energii elektrycznej. Jako zabezpieczenie przedlicznikowe zamontować wyłącznik instalacyjny B20 0k. Układ przystosować do plombowania. W TG przewiduje się rozdział energii elektrycznej dla budynku. Zamontować aparaturę o wytrzymałości zwarciowej 0k. Wykonać zgodnie z częścią rysunkową Instalacje w budynku Instalacje elektryczne należy wykonać przewodami typu: YDYżo 3(4) x,5 mm2 - obwody oświetleniowe, YDYżo 3 x 2,5 mm2 - obwody gniazd wtykowych 230 V, układanymi w korytkach kablowych. oraz wg części rysunkowej Przewody elektryczne należy układać w korytkach kablowych. Jako puszki rozgałęźne zastosować puszki natynkowe Instalacja oświetlenia Zaprojektowano instalację oświetlenia. Sterowanie oświetleniem przy drzwiach za pomocą łączników montowanych natynkowo na wysokości,4m. Instalację zaprojektowano

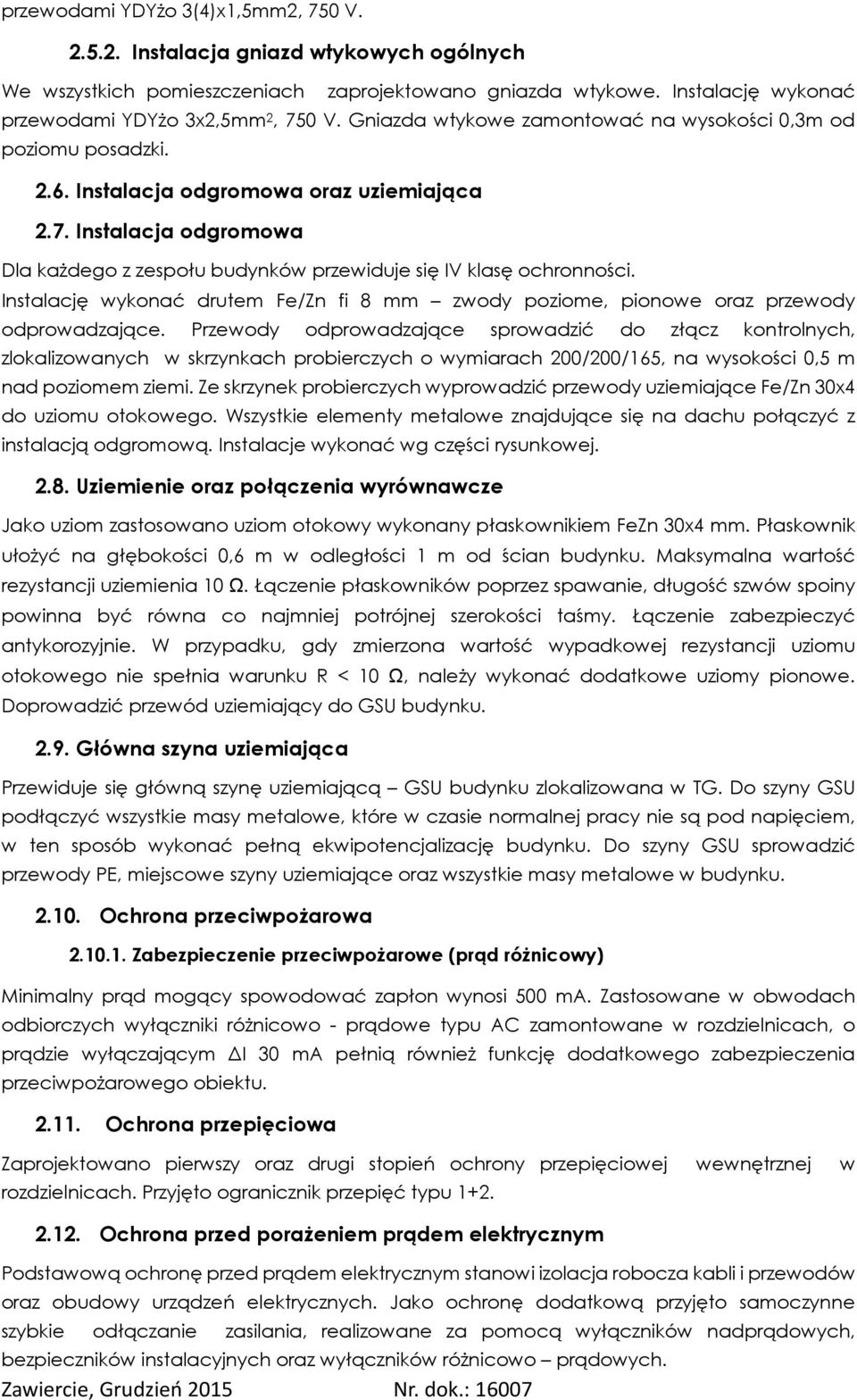

7 przewodami YDYżo 3(4)x,5mm2, 750 V Instalacja gniazd wtykowych ogólnych We wszystkich pomieszczeniach zaprojektowano gniazda wtykowe. Instalację wykonać przewodami YDYżo 3x2,5mm 2, 750 V. Gniazda wtykowe zamontować na wysokości 0,3m od poziomu posadzki Instalacja odgromowa oraz uziemiająca 2.7. Instalacja odgromowa Dla każdego z zespołu budynków przewiduje się IV klasę ochronności. Instalację wykonać drutem Fe/Zn fi 8 mm zwody poziome, pionowe oraz przewody odprowadzające. Przewody odprowadzające sprowadzić do złącz kontrolnych, zlokalizowanych w skrzynkach probierczych o wymiarach 200/200/65, na wysokości 0,5 m nad poziomem ziemi. Ze skrzynek probierczych wyprowadzić przewody uziemiające Fe/Zn 30x4 do uziomu otokowego. Wszystkie elementy metalowe znajdujące się na dachu połączyć z instalacją odgromową. Instalacje wykonać wg części rysunkowej Uziemienie oraz połączenia wyrównawcze Jako uziom zastosowano uziom otokowy wykonany płaskownikiem FeZn 30x4 mm. Płaskownik ułożyć na głębokości 0,6 m w odległości m od ścian budynku. Maksymalna wartość rezystancji uziemienia 0 Ω. Łączenie płaskowników poprzez spawanie, długość szwów spoiny powinna być równa co najmniej potrójnej szerokości taśmy. Łączenie zabezpieczyć antykorozyjnie. W przypadku, gdy zmierzona wartość wypadkowej rezystancji uziomu otokowego nie spełnia warunku R < 0 Ω, należy wykonać dodatkowe uziomy pionowe. Doprowadzić przewód uziemiający do GSU budynku Główna szyna uziemiająca Przewiduje się główną szynę uziemiającą GSU budynku zlokalizowana w TG. Do szyny GSU podłączyć wszystkie masy metalowe, które w czasie normalnej pracy nie są pod napięciem, w ten sposób wykonać pełną ekwipotencjalizację budynku. Do szyny GSU sprowadzić przewody PE, miejscowe szyny uziemiające oraz wszystkie masy metalowe w budynku Ochrona przeciwpożarowa Zabezpieczenie przeciwpożarowe (prąd różnicowy) Minimalny prąd mogący spowodować zapłon wynosi 500 m. Zastosowane w obwodach odbiorczych wyłączniki różnicowo - prądowe typu C zamontowane w rozdzielnicach, o prądzie wyłączającym I 30 m pełnią również funkcję dodatkowego zabezpieczenia przeciwpożarowego obiektu. 2.. Ochrona przepięciowa Zaprojektowano pierwszy oraz drugi stopień ochrony przepięciowej wewnętrznej w rozdzielnicach. Przyjęto ogranicznik przepięć typu Ochrona przed porażeniem prądem elektrycznym Podstawową ochronę przed prądem elektrycznym stanowi izolacja robocza kabli i przewodów oraz obudowy urządzeń elektrycznych. Jako ochronę dodatkową przyjęto samoczynne szybkie odłączanie zasilania, realizowane za pomocą wyłączników nadprądowych, bezpieczników instalacyjnych oraz wyłączników różnicowo prądowych.

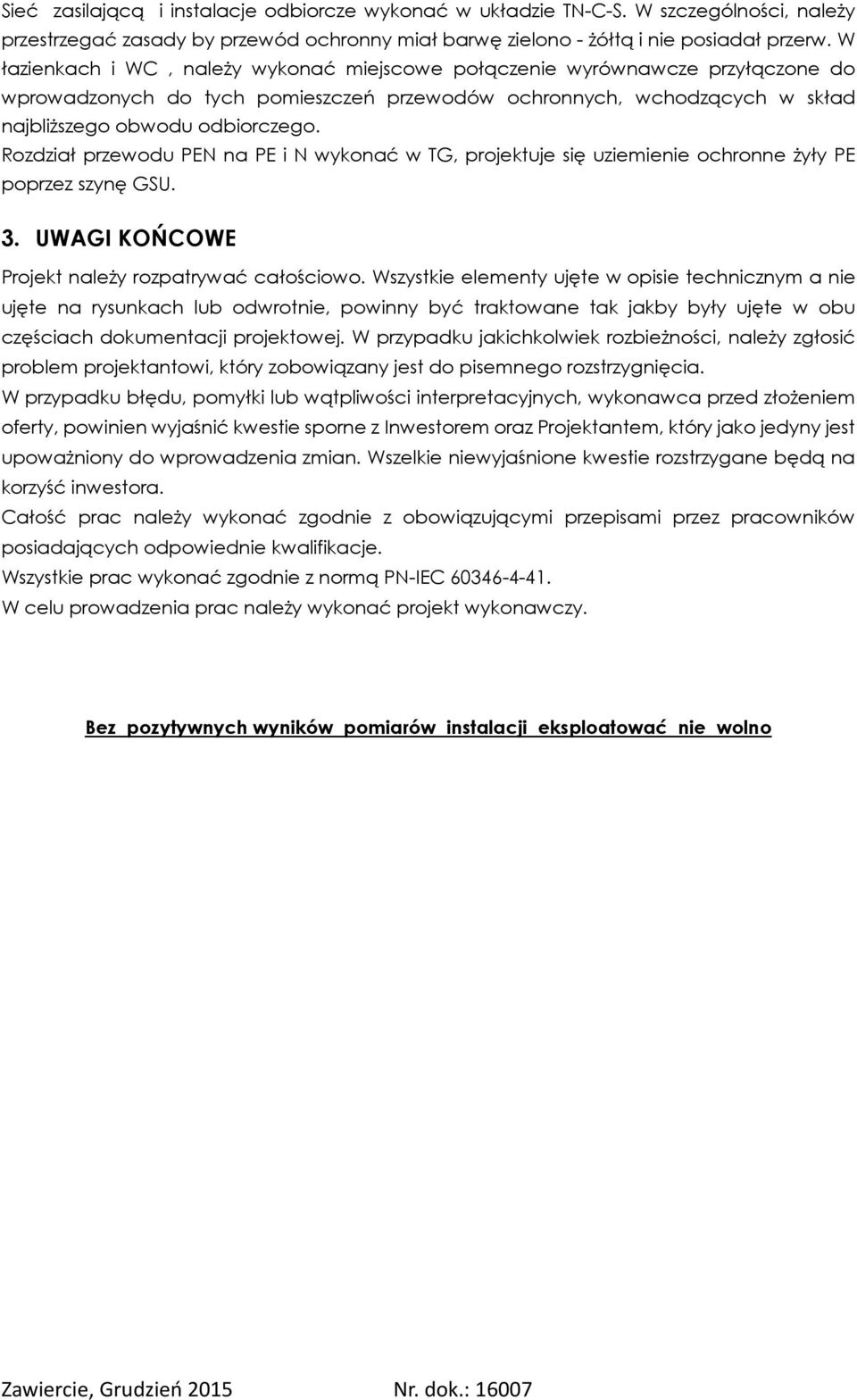

8 Sieć zasilającą i instalacje odbiorcze wykonać w układzie TN-C-S. W szczególności, należy przestrzegać zasady by przewód ochronny miał barwę zielono - żółtą i nie posiadał przerw. W łazienkach i WC, należy wykonać miejscowe połączenie wyrównawcze przyłączone do wprowadzonych do tych pomieszczeń przewodów ochronnych, wchodzących w skład najbliższego obwodu odbiorczego. Rozdział przewodu PEN na PE i N wykonać w TG, projektuje się uziemienie ochronne żyły PE poprzez szynę GSU. 3. UWGI KOŃCOWE Projekt należy rozpatrywać całościowo. Wszystkie elementy ujęte w opisie technicznym a nie ujęte na rysunkach lub odwrotnie, powinny być traktowane tak jakby były ujęte w obu częściach dokumentacji projektowej. W przypadku jakichkolwiek rozbieżności, należy zgłosić problem projektantowi, który zobowiązany jest do pisemnego rozstrzygnięcia. W przypadku błędu, pomyłki lub wątpliwości interpretacyjnych, wykonawca przed złożeniem oferty, powinien wyjaśnić kwestie sporne z Inwestorem oraz Projektantem, który jako jedyny jest upoważniony do wprowadzenia zmian. Wszelkie niewyjaśnione kwestie rozstrzygane będą na korzyść inwestora. Całość prac należy wykonać zgodnie z obowiązującymi przepisami przez pracowników posiadających odpowiednie kwalifikacje. Wszystkie prac wykonać zgodnie z normą PN-IEC W celu prowadzenia prac należy wykonać projekt wykonawczy. Bez pozytywnych wyników pomiarów instalacji eksploatować nie wolno

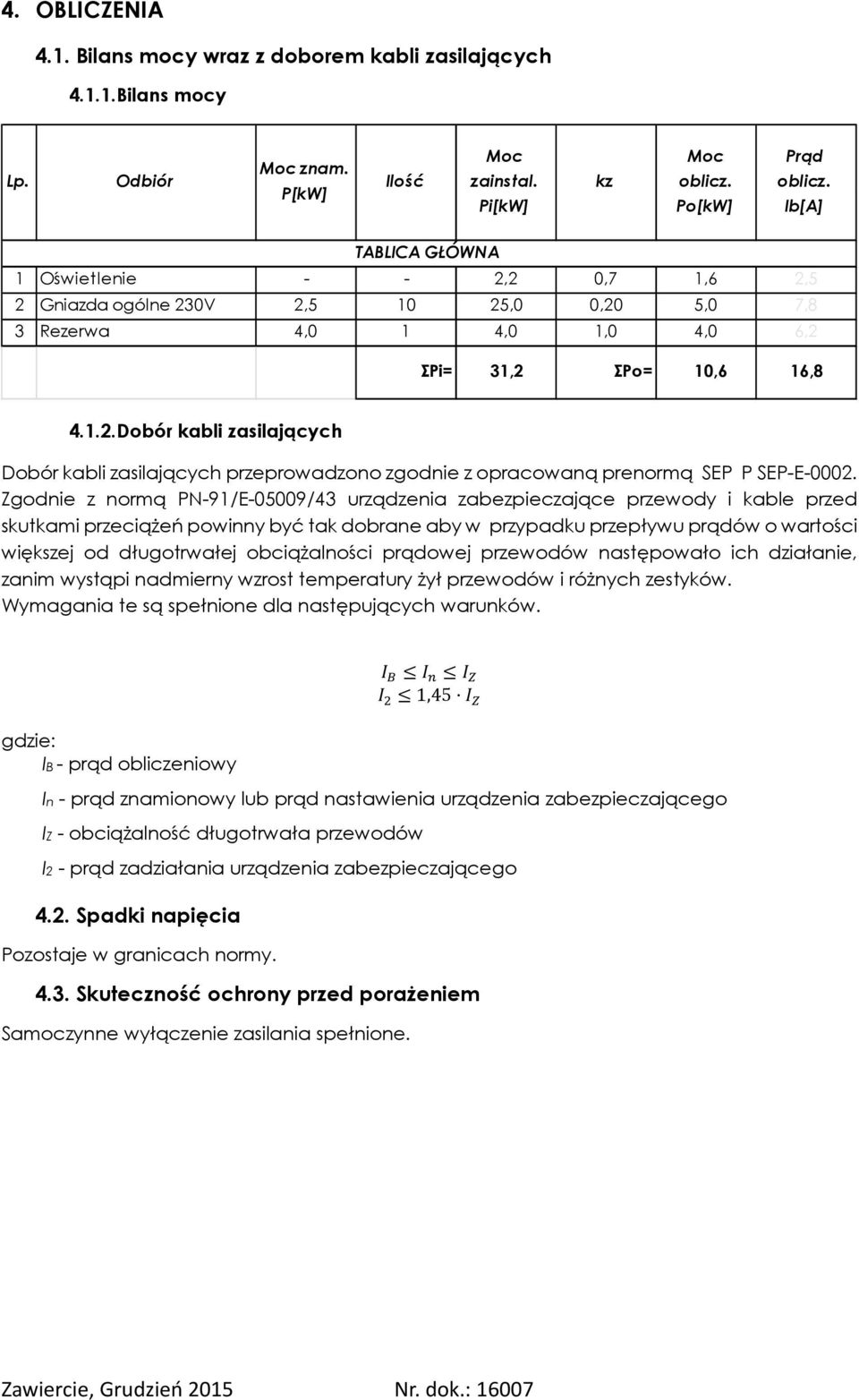

9 4. OBLICZENI 4.. Bilans mocy wraz z doborem kabli zasilających 4...Bilans mocy Lp. Odbiór Moc znam. P[kW] Ilość Moc zainstal. Pi[kW] kz Moc oblicz. Po[kW] Prąd oblicz. Ib[] TBLIC GŁÓWN Oświetlenie - - 2,2 0,7,6 2,5 2 Gniazda ogólne 230V 2,5 0 25,0 0,20 5,0 7,8 3 Rezerwa 4,0 4,0,0 4,0 6,2 ΣPi= 3,2 ΣPo= 0,6 6, Dobór kabli zasilających Dobór kabli zasilających przeprowadzono zgodnie z opracowaną prenormą SEP P SEP-E Zgodnie z normą PN-9/E-05009/43 urządzenia zabezpieczające przewody i kable przed skutkami przeciążeń powinny być tak dobrane aby w przypadku przepływu prądów o wartości większej od długotrwałej obciążalności prądowej przewodów następowało ich działanie, zanim wystąpi nadmierny wzrost temperatury żył przewodów i różnych zestyków. Wymagania te są spełnione dla następujących warunków. gdzie: IB - prąd obliczeniowy,45 In - prąd znamionowy lub prąd nastawienia urządzenia zabezpieczającego IZ - obciążalność długotrwała przewodów I2 - prąd zadziałania urządzenia zabezpieczającego 4.2. Spadki napięcia Pozostaje w granicach normy Skuteczność ochrony przed porażeniem Samoczynne wyłączenie zasilania spełnione.

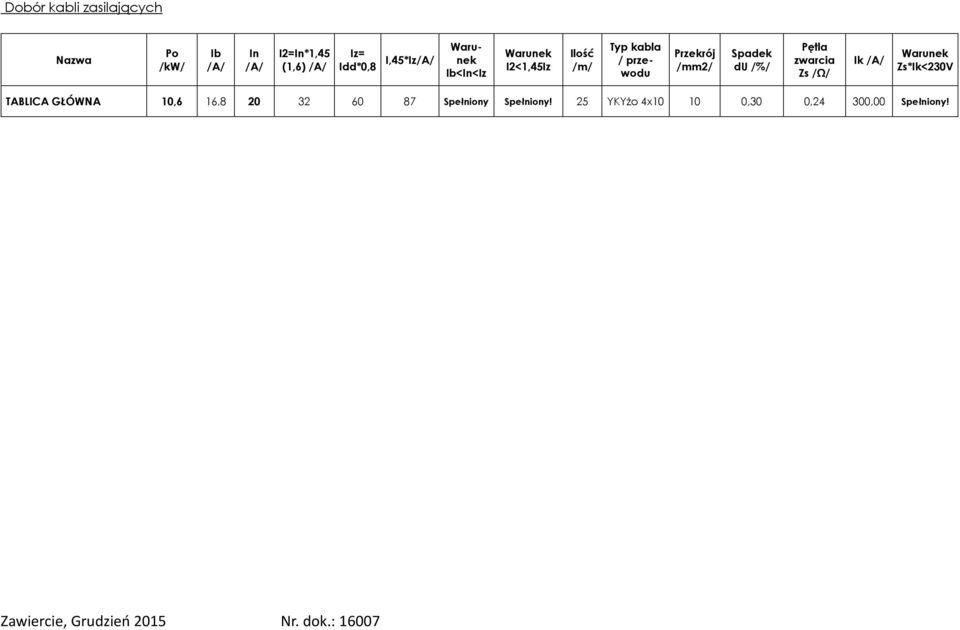

10 Dobór kabli zasilających Nazwa Po /kw/ Ib // In // I2=In*,45 (,6) // Iz= Idd*0,8 I,45*Iz// Warunek Ib<In<Iz Warunek I2<,45Iz Ilość /m/ Typ kabla / przewodu Przekrój /mm2/ Spadek du /%/ Pętla zwarcia Zs /Ω/ Ik // Warunek Zs*Ik<230V TBLIC GŁÓWN 0,6 6, Spełniony Spełniony! 25 YKYżo 4x0 0 0,30 0,24 300,00 Spełniony!

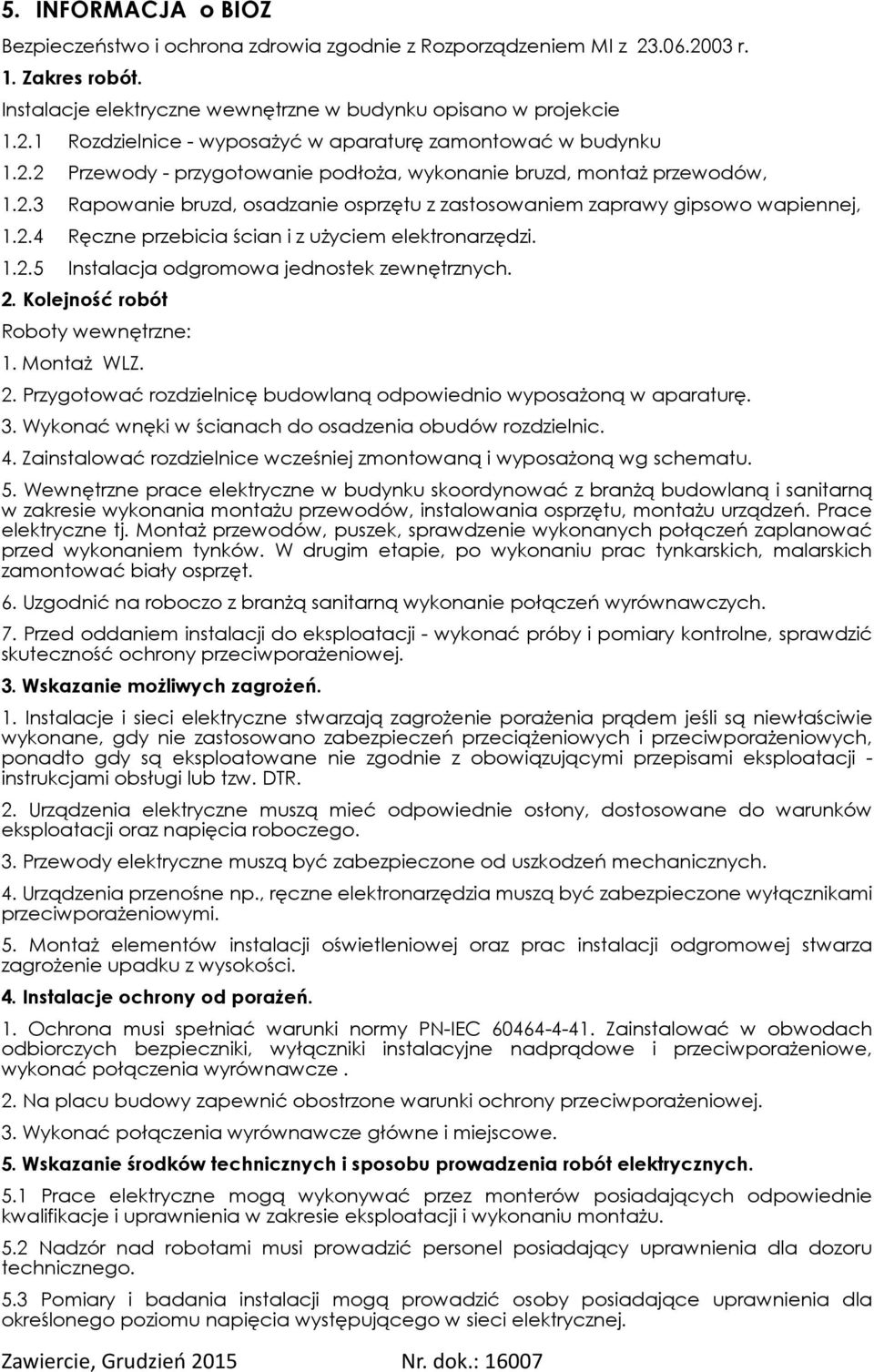

11 5. INFORMCJ o BIOZ Bezpieczeństwo i ochrona zdrowia zgodnie z Rozporządzeniem MI z r.. Zakres robót. Instalacje elektryczne wewnętrzne w budynku opisano w projekcie.2. Rozdzielnice - wyposażyć w aparaturę zamontować w budynku.2.2 Przewody - przygotowanie podłoża, wykonanie bruzd, montaż przewodów,.2.3 Rapowanie bruzd, osadzanie osprzętu z zastosowaniem zaprawy gipsowo wapiennej,.2.4 Ręczne przebicia ścian i z użyciem elektronarzędzi..2.5 Instalacja odgromowa jednostek zewnętrznych. 2. Kolejność robót Roboty wewnętrzne:. Montaż WLZ. 2. Przygotować rozdzielnicę budowlaną odpowiednio wyposażoną w aparaturę. 3. Wykonać wnęki w ścianach do osadzenia obudów rozdzielnic. 4. Zainstalować rozdzielnice wcześniej zmontowaną i wyposażoną wg schematu. 5. Wewnętrzne prace elektryczne w budynku skoordynować z branżą budowlaną i sanitarną w zakresie wykonania montażu przewodów, instalowania osprzętu, montażu urządzeń. Prace elektryczne tj. Montaż przewodów, puszek, sprawdzenie wykonanych połączeń zaplanować przed wykonaniem tynków. W drugim etapie, po wykonaniu prac tynkarskich, malarskich zamontować biały osprzęt. 6. Uzgodnić na roboczo z branżą sanitarną wykonanie połączeń wyrównawczych. 7. Przed oddaniem instalacji do eksploatacji - wykonać próby i pomiary kontrolne, sprawdzić skuteczność ochrony przeciwporażeniowej. 3. Wskazanie możliwych zagrożeń.. Instalacje i sieci elektryczne stwarzają zagrożenie porażenia prądem jeśli są niewłaściwie wykonane, gdy nie zastosowano zabezpieczeń przeciążeniowych i przeciwporażeniowych, ponadto gdy są eksploatowane nie zgodnie z obowiązującymi przepisami eksploatacji - instrukcjami obsługi lub tzw. DTR. 2. Urządzenia elektryczne muszą mieć odpowiednie osłony, dostosowane do warunków eksploatacji oraz napięcia roboczego. 3. Przewody elektryczne muszą być zabezpieczone od uszkodzeń mechanicznych. 4. Urządzenia przenośne np., ręczne elektronarzędzia muszą być zabezpieczone wyłącznikami przeciwporażeniowymi. 5. Montaż elementów instalacji oświetleniowej oraz prac instalacji odgromowej stwarza zagrożenie upadku z wysokości. 4. Instalacje ochrony od porażeń.. Ochrona musi spełniać warunki normy PN-IEC Zainstalować w obwodach odbiorczych bezpieczniki, wyłączniki instalacyjne nadprądowe i przeciwporażeniowe, wykonać połączenia wyrównawcze. 2. Na placu budowy zapewnić obostrzone warunki ochrony przeciwporażeniowej. 3. Wykonać połączenia wyrównawcze główne i miejscowe. 5. Wskazanie środków technicznych i sposobu prowadzenia robót elektrycznych. 5. Prace elektryczne mogą wykonywać przez monterów posiadających odpowiednie kwalifikacje i uprawnienia w zakresie eksploatacji i wykonaniu montażu. 5.2 Nadzór nad robotami musi prowadzić personel posiadający uprawnienia dla dozoru technicznego. 5.3 Pomiary i badania instalacji mogą prowadzić osoby posiadające uprawnienia dla określonego poziomu napięcia występującego w sieci elektrycznej.

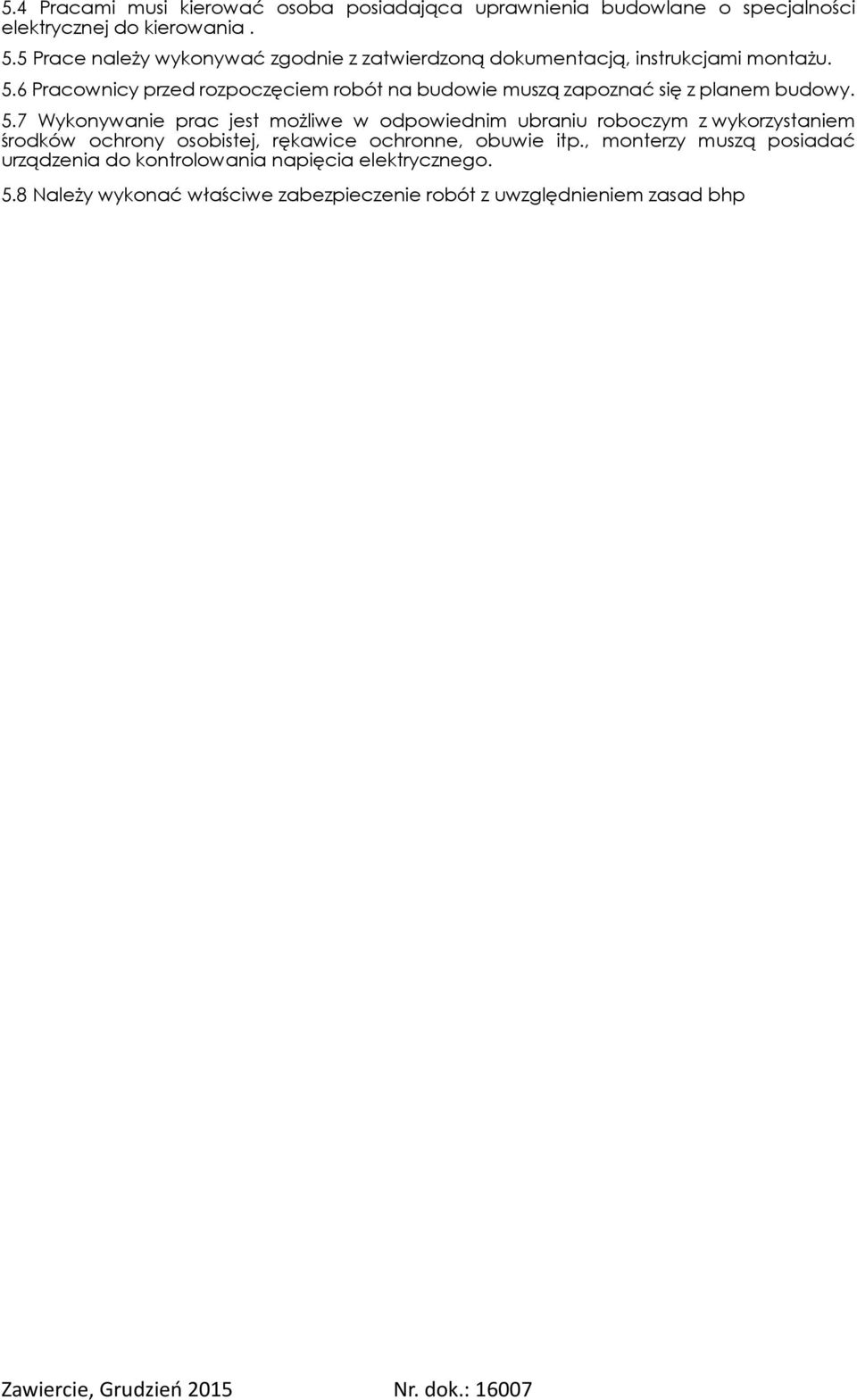

12 5.4 Pracami musi kierować osoba posiadająca uprawnienia budowlane o specjalności elektrycznej do kierowania. 5.5 Prace należy wykonywać zgodnie z zatwierdzoną dokumentacją, instrukcjami montażu. 5.6 Pracownicy przed rozpoczęciem robót na budowie muszą zapoznać się z planem budowy. 5.7 Wykonywanie prac jest możliwe w odpowiednim ubraniu roboczym z wykorzystaniem środków ochrony osobistej, rękawice ochronne, obuwie itp., monterzy muszą posiadać urządzenia do kontrolowania napięcia elektrycznego. 5.8 Należy wykonać właściwe zabezpieczenie robót z uwzględnieniem zasad bhp

13 W ar toś ć W art ość Wa rtoś ć W art ość W ar W ar toś ć toś ć W art W art ość ość Wa rto ść Wa rto ść Wa Wa rtoś ć rtoś ć B Ho=50 Do=53 Hp=7 Ø00 Ø50 Pomieszczenie Parter 6 m2 8.3 W/m2 Em: 432 lx C Ho=75 Do=54 Hp=09 PRTER posadzka panele ściany tynk / boazeria świerk sufit tynk pow. [m ] 6 6. H=309 Ho=289 H=303 Świetlnica 84 m2 6.5 W/m2 Em: 388 lx ŚWIETLIC posadzka płytki cer./ marmur ściany tynk / boazeria świerk sufit tynk pow. [m ] 84,6. H=292 H=294 Ho=240 C Ho=202 Kaplica 7 m2 0.2 W/m2 Em: 39 lx Ho=202 Zasilanie z nowego przyłącza napowietrznego Na elewacji wykonać przewodem YKYżo 4x0mm2 2. KPLIC posadzka marmur ściany boazeria świerk sufit boazeria świerk pow. [m ] 6,8 Ho=50 Do=55 Hp=5 Ho=50 Do=55 Hp=5 Ø00 FeZn 30x4 mm do uziomu otokowego B REW Wykonawca: Tytuł opracowania: Rozbiórka części budynku byłej szkoły podstawowej w Dobrogoszczycach wraz z przebudową świetlicy SIL4 - BIURO INŻYNIERSKIE Sp. z o.o. ul. Przepiórcza ; Zawiercie biuro@sil4.pl; Inwestor: Gmina Kroczyce Projektowa branża elektryczna: mgr inż. Paweł Pająk dres inwestycji: DZIŁK NR: 247/3, 247/4 Gmina Kroczyce, obręb Dorbogoszczyce Nazwa rysunku: PLN INSTLCJI ELEKTRYCZNEJ Branża: Format: Skala: ELEKTRYCZN 3 :00 Studium: Nr rys.: Nr. dok.: Data: PBW E

14 B ZK ZK DRBINK ŚNIEGOW DRBINK ŚNIEGOW W W W C C WYŁZ DCHOWY 54cm x 75cm W W W DRBINK ŚNIEGOW DRBINK ŚNIEGOW ZK ZK B ZK REW Wykonawca: Tytuł opracowania: Rozbiórka części budynku byłej szkoły podstawowej w Dobrogoszczycach wraz z przebudową świetlicy SIL4 - BIURO INŻYNIERSKIE Sp. z o.o. ul. Przepiórcza ; Zawiercie biuro@sil4.pl; Inwestor: Gmina Kroczyce Projektowa branża elektryczna: mgr inż. Paweł Pająk dres inwestycji: DZIŁK NR: 247/3, 247/4 Gmina Kroczyce Nazwa rysunku: INSTLCJ ODGROMOW Branża: Format: Skala: ELEKTRYCZN 3 :00 Studium: Nr rys.: Nr. dok.: Data: PBW E

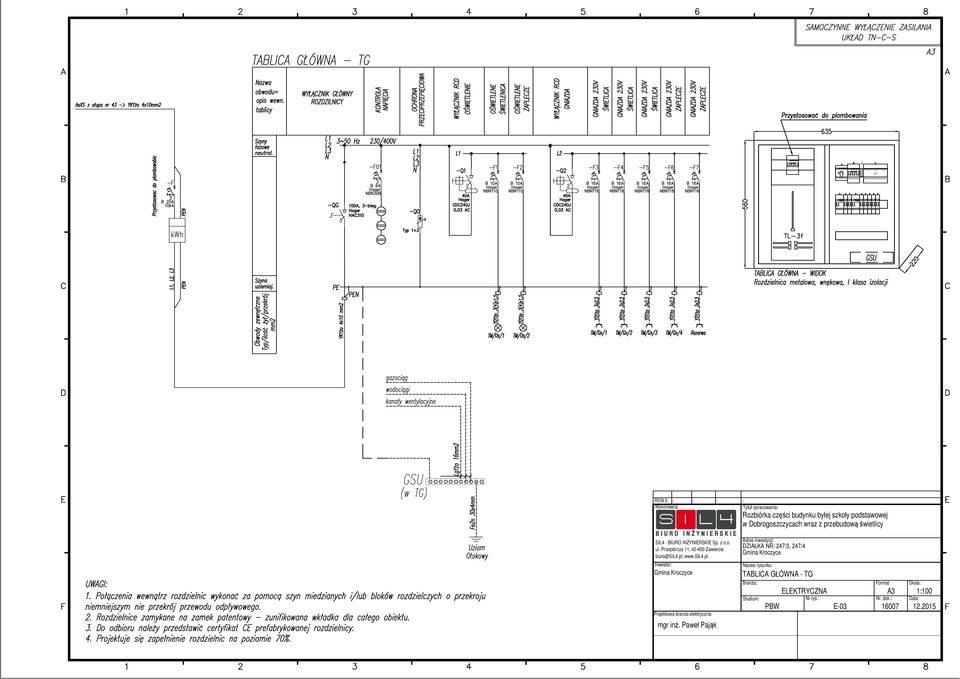

15 hager hager I hager hager hager hager hager hager hager hager hager hager hager hager REW Wykonawca: Tytuł opracowania: Rozbiórka części budynku byłej szkoły podstawowej w Dobrogoszczycach wraz z przebudową świetlicy SIL4 - BIURO INŻYNIERSKIE Sp. z o.o. ul. Przepiórcza ; Zawiercie biuro@sil4.pl; Inwestor: Gmina Kroczyce Projektowa branża elektryczna: mgr inż. Paweł Pająk dres inwestycji: DZIŁK NR: 247/3, 247/4 Gmina Kroczyce Nazwa rysunku: TBLIC GŁÓWN - TG Branża: Format: Skala: ELEKTRYCZN 3 :00 Studium: Nr rys.: Nr. dok.: Data: PBW E
