D-Link AirPlus XTREME G+ DWL-G520+

Wielkość: px
Rozpocząć pokaz od strony:

Download "D-Link AirPlus XTREME G+ DWL-G520+"

Transkrypt

1 Szybka karta PCI sieci bezprzewodowej 2,4 GHz D-Link AirPlus XTREME G+ DWL-G520+ Podręcznik użytkownika

2 Spis treści Zawartość opakowania... 3 Wprowadzenie... 4 Podstawy sieci bezprzewodowych... 6 Przygotowanie do pracy Używanie programu konfiguracyjnego Podstawy pracy w sieci Rozwiązywanie problemów Dane techniczne Pomoc techniczna

3 Zawartość opakowania Opakowanie zawiera: kartę PCI sieci bezprzewodowej 54 Mb/s, 2.4 GHz D-Link AirPlus Xtreme G+ DWL-G520+; podręcznik, gwarancję i sterowniki na dysku CD; instrukcję szybkiej instalacji w formie drukowanej. Jeżeli w opakowaniu brakuje którejkolwiek z powyższych pozycji, należy skontaktować się ze sprzedawcą. Wymagania systemowe: komputer z 32-bitowym gniazdem PCI; system operacyjny Windows XP, Windows 2000, Windows Me lub Windows 98SE; co najmniej 32 MB pamięci oraz procesor 300 MHz; punkt dostępowy (dla trybu Infrastructure) lub inna karta sieci bezprzewodowej (dla trybu Ad Hoc), zgodne ze standardem g albo b. 3

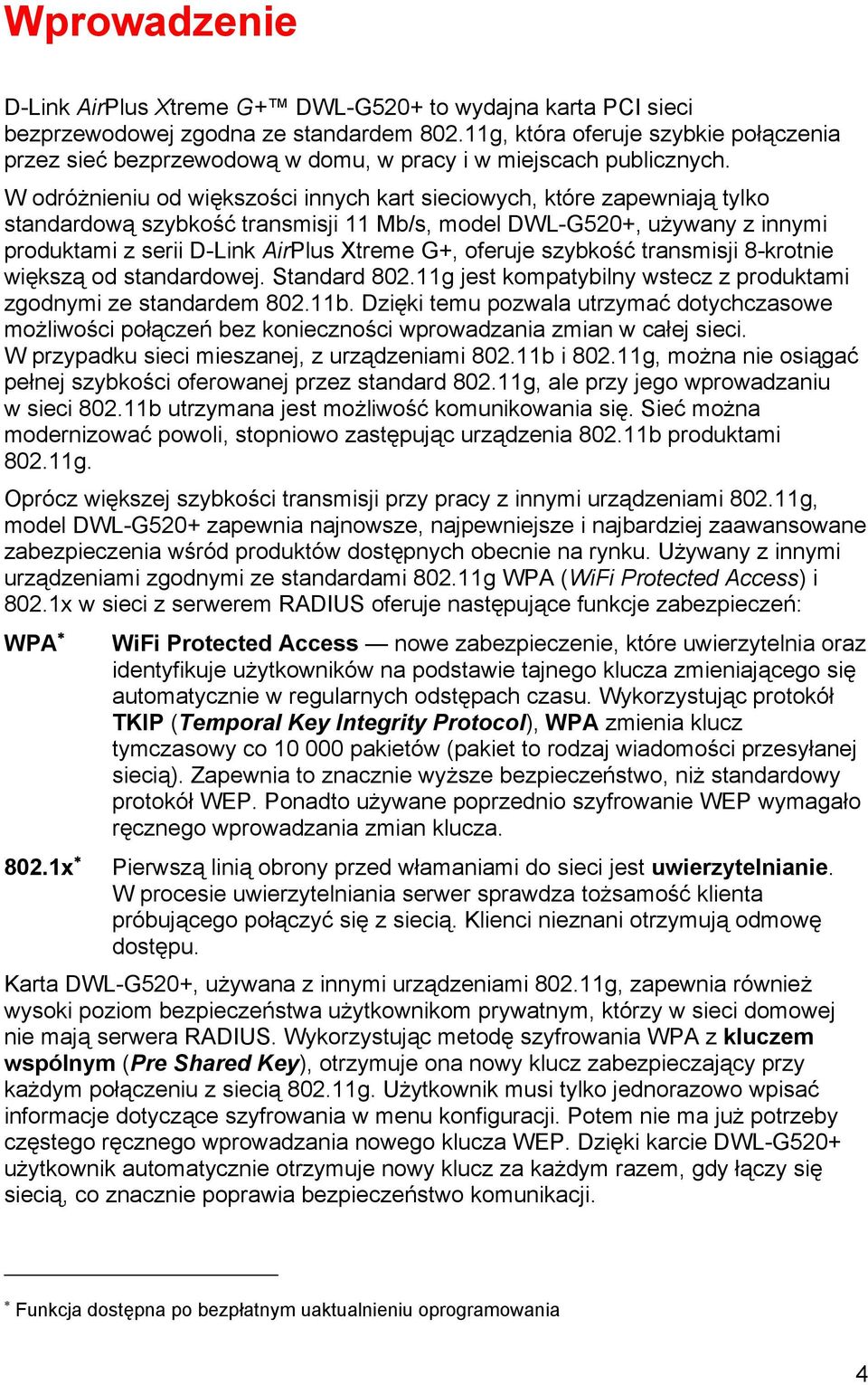

4 Wprowadzenie D-Link AirPlus Xtreme G+ DWL-G520+ to wydajna karta PCI sieci bezprzewodowej zgodna ze standardem g, która oferuje szybkie połączenia przez sieć bezprzewodową w domu, w pracy i w miejscach publicznych. W odróżnieniu od większości innych kart sieciowych, które zapewniają tylko standardową szybkość transmisji 11 Mb/s, model DWL-G520+, używany z innymi produktami z serii D-Link AirPlus Xtreme G+, oferuje szybkość transmisji 8-krotnie większą od standardowej. Standard g jest kompatybilny wstecz z produktami zgodnymi ze standardem b. Dzięki temu pozwala utrzymać dotychczasowe możliwości połączeń bez konieczności wprowadzania zmian w całej sieci. W przypadku sieci mieszanej, z urządzeniami b i g, można nie osiągać pełnej szybkości oferowanej przez standard g, ale przy jego wprowadzaniu w sieci b utrzymana jest możliwość komunikowania się. Sieć można modernizować powoli, stopniowo zastępując urządzenia b produktami g. Oprócz większej szybkości transmisji przy pracy z innymi urządzeniami g, model DWL-G520+ zapewnia najnowsze, najpewniejsze i najbardziej zaawansowane zabezpieczenia wśród produktów dostępnych obecnie na rynku. Używany z innymi urządzeniami zgodnymi ze standardami g WPA (WiFi Protected Access) i 802.1x w sieci z serwerem RADIUS oferuje następujące funkcje zabezpieczeń: WPA WiFi Protected Access nowe zabezpieczenie, które uwierzytelnia oraz identyfikuje użytkowników na podstawie tajnego klucza zmieniającego się automatycznie w regularnych odstępach czasu. Wykorzystując protokół TKIP (Temporal Key Integrity Protocol), WPA zmienia klucz tymczasowy co pakietów (pakiet to rodzaj wiadomości przesyłanej siecią). Zapewnia to znacznie wyższe bezpieczeństwo, niż standardowy protokół WEP. Ponadto używane poprzednio szyfrowanie WEP wymagało ręcznego wprowadzania zmian klucza x Pierwszą linią obrony przed włamaniami do sieci jest uwierzytelnianie. W procesie uwierzytelniania serwer sprawdza tożsamość klienta próbującego połączyć się z siecią. Klienci nieznani otrzymują odmowę dostępu. Karta DWL-G520+, używana z innymi urządzeniami g, zapewnia również wysoki poziom bezpieczeństwa użytkownikom prywatnym, którzy w sieci domowej nie mają serwera RADIUS. Wykorzystując metodę szyfrowania WPA z kluczem wspólnym (Pre Shared Key), otrzymuje ona nowy klucz zabezpieczający przy każdym połączeniu z siecią g. Użytkownik musi tylko jednorazowo wpisać informacje dotyczące szyfrowania w menu konfiguracji. Potem nie ma już potrzeby częstego ręcznego wprowadzania nowego klucza WEP. Dzięki karcie DWL-G520+ użytkownik automatycznie otrzymuje nowy klucz za każdym razem, gdy łączy się siecią, co znacznie poprawia bezpieczeństwo komunikacji. Funkcja dostępna po bezpłatnym uaktualnieniu oprogramowania 4

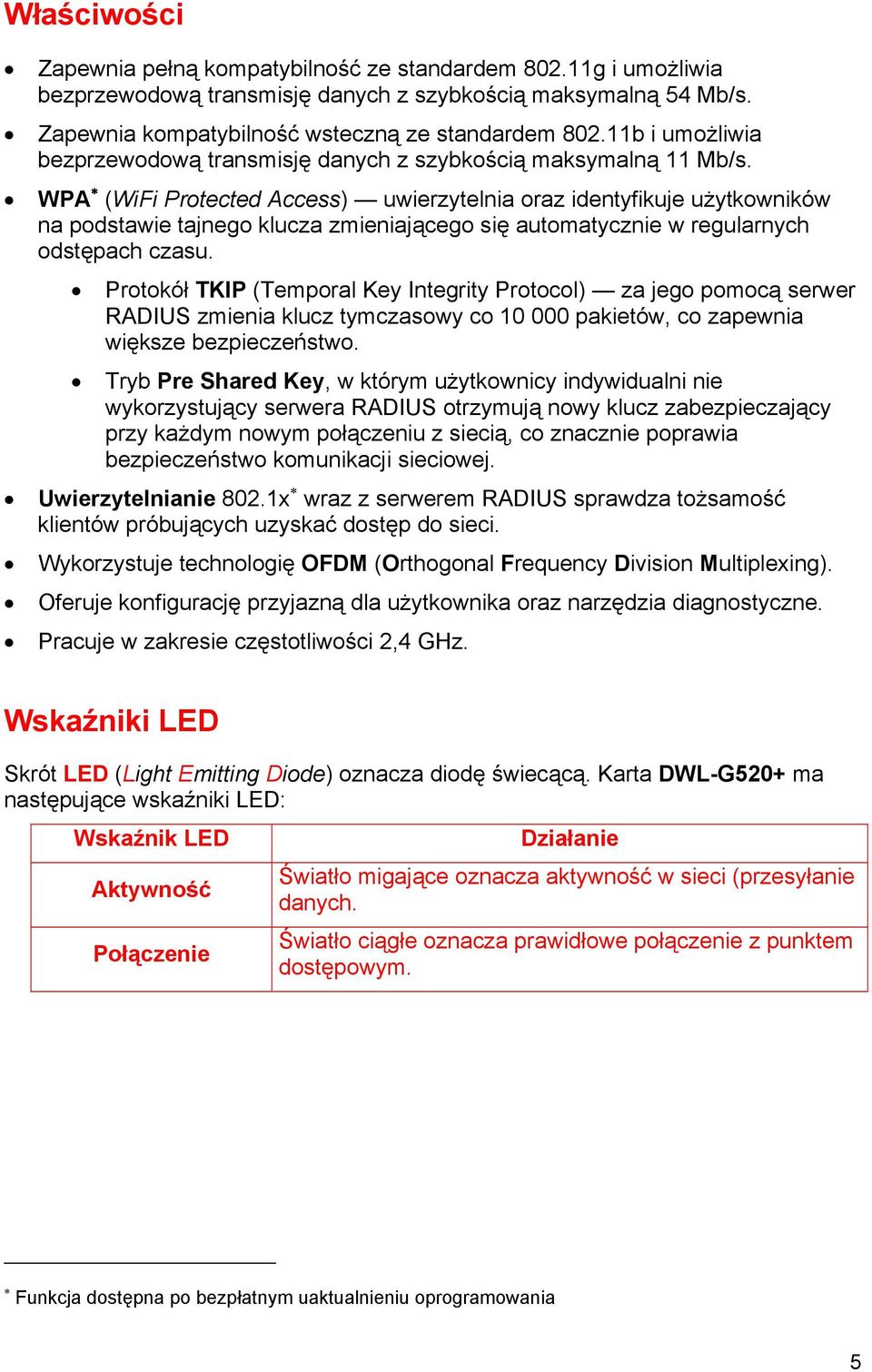

5 Właściwości Zapewnia pełną kompatybilność ze standardem g i umożliwia bezprzewodową transmisję danych z szybkością maksymalną 54 Mb/s. Zapewnia kompatybilność wsteczną ze standardem b i umożliwia bezprzewodową transmisję danych z szybkością maksymalną 11 Mb/s. WPA (WiFi Protected Access) uwierzytelnia oraz identyfikuje użytkowników na podstawie tajnego klucza zmieniającego się automatycznie w regularnych odstępach czasu. Protokół TKIP (Temporal Key Integrity Protocol) za jego pomocą serwer RADIUS zmienia klucz tymczasowy co pakietów, co zapewnia większe bezpieczeństwo. Tryb Pre Shared Key, w którym użytkownicy indywidualni nie wykorzystujący serwera RADIUS otrzymują nowy klucz zabezpieczający przy każdym nowym połączeniu z siecią, co znacznie poprawia bezpieczeństwo komunikacji sieciowej. Uwierzytelnianie 802.1x wraz z serwerem RADIUS sprawdza tożsamość klientów próbujących uzyskać dostęp do sieci. Wykorzystuje technologię OFDM (Orthogonal Frequency Division Multiplexing). Oferuje konfigurację przyjazną dla użytkownika oraz narzędzia diagnostyczne. Pracuje w zakresie częstotliwości 2,4 GHz. Wskaźniki LED Skrót LED (Light Emitting Diode) oznacza diodę świecącą. Karta DWL-G520+ ma następujące wskaźniki LED: Wskaźnik LED Działanie Aktywność Połączenie Światło migające oznacza aktywność w sieci (przesyłanie danych. Światło ciągłe oznacza prawidłowe połączenie z punktem dostępowym. Funkcja dostępna po bezpłatnym uaktualnieniu oprogramowania 5

6 Podstawy sieci bezprzewodowych Produkty do sieci bezprzewodowych firmy D-Link są zgodne ze standardami branżowymi, dzięki czemu zapewniają kompatybilność i pozwalają łatwo ustanawiać szybkie połączenia bezprzewodowe w domu, firmie i w miejscach publicznych. Umożliwiają dostęp do niezbędnych danych w każdym miejscu i czasie, w których użytkownik ich potrzebuje. Może on więc korzystać z całej swobody, jaką daje sieć bezprzewodowa. Bezprzewodowa sieć lokalna (Wireless Local Area Network WLAN) to komputerowa sieć komórkowa, w której dane są wysyłane i odbierane nie przewodami, lecz drogą radiową. Sieci takie są coraz powszechniej wprowadzane w domach i biurach oraz w miejscach publicznych, takich jak porty lotnicze, kawiarnie i budynki uniwersyteckie. Nowatorskie sposoby wykorzystywania technologii WLAN ułatwiają użytkownikom pracę i komunikowanie się. Większa mobilność, wynikająca z braku okablowania i innych elementów infrastruktury stacjonarnej, okazała się dla wielu użytkowników cenną zaletą. W sieci bezprzewodowej można używać tych samych aplikacji, co w sieci stacjonarnej. Karty sieci bezprzewodowej używane w laptopach i komputerach biurkowych obsługują te same protokoły, co karty sieci Ethernet. 6

7 Podstawy sieci bezprzewodowych Na korzyść technologii WLAN przemawiają różne argumenty: Mobilność. Dostęp do danych z dowolnego miejsca w zasięgu operacyjnym sieci WLAN zwiększa produktywność. Kierownictwo może podejmować decyzje na podstawie aktualnych informacji, co znacznie poprawia efektywność pracowników. Niskie koszty wdrażania. Sieci WLAN są proste w konfigurowaniu i zarządzaniu oraz mogą być łatwo modyfikowane i przenoszone. Ta łatwość wdrażania jest szczególnie korzystna w przypadku sieci, w których trzeba wprowadzać częste zmiany konfiguracji fizycznej i logicznej. Ponadto sieci WLAN mogą pracować w miejscach, w których instalacja okablowania jest utrudniona. Łatwość instalacji i rozbudowy. Zainstalowanie systemu WLAN jest zwykle szybkie i łatwe, gdyż nie wymaga przeprowadzania kabli przez ściany i stropy. Technologia bezprzewodowa pozwala objąć zasięgiem sieci miejsca, w których zainstalowanie kabli jest niemożliwe nawet na zewnątrz domu lub biura. Niskie koszty. Bezprzewodowe urządzenia sieciowe mają ceny porównywalne z cenami konwencjonalnych urządzeń ethernetowych. Skalowalność. Sieci WLAN można konfigurować w rozmaitych topologiach, w zależności od wymagań związanych z określonym zastosowaniem i warunkami instalacji. Konfigurację można łatwo zmieniać i rozszerzać od sieci równorzędnych, odpowiednich przy małej liczbie użytkowników, po sieci typu Infrastructure, które, w zależności od liczby używanych urządzeń bezprzewodowych, mogą obsługiwać setki, a nawet tysiące użytkowników. Karta DWL-G520+ jest kompatybilna m.in. z następującymi produktami bezprzewodowymi: karty Cardbus sieci bezprzewodowej używane w laptopach D-Link AirPlus DWL-650+, D-Link AirPlus Xtreme G+ DWL-G650+; karty PCI sieci bezprzewodowej używane w komputerach biurkowych D-Link AirPlus DWL-520+, D-Link AirPlus Xtreme G+ DWL-G520+; rozszerzone bezprzewodowe punkty dostępowe 2,4 GHz D-Link AirPlus DWL-900AP, D-Link AirPlus Xtreme G+ DWL-2000AP+; most Ethernet sieć bezprzewodowa (Ethernet-to-Wireless bridge) 2,4 GHz D- Link AirPlus DWL

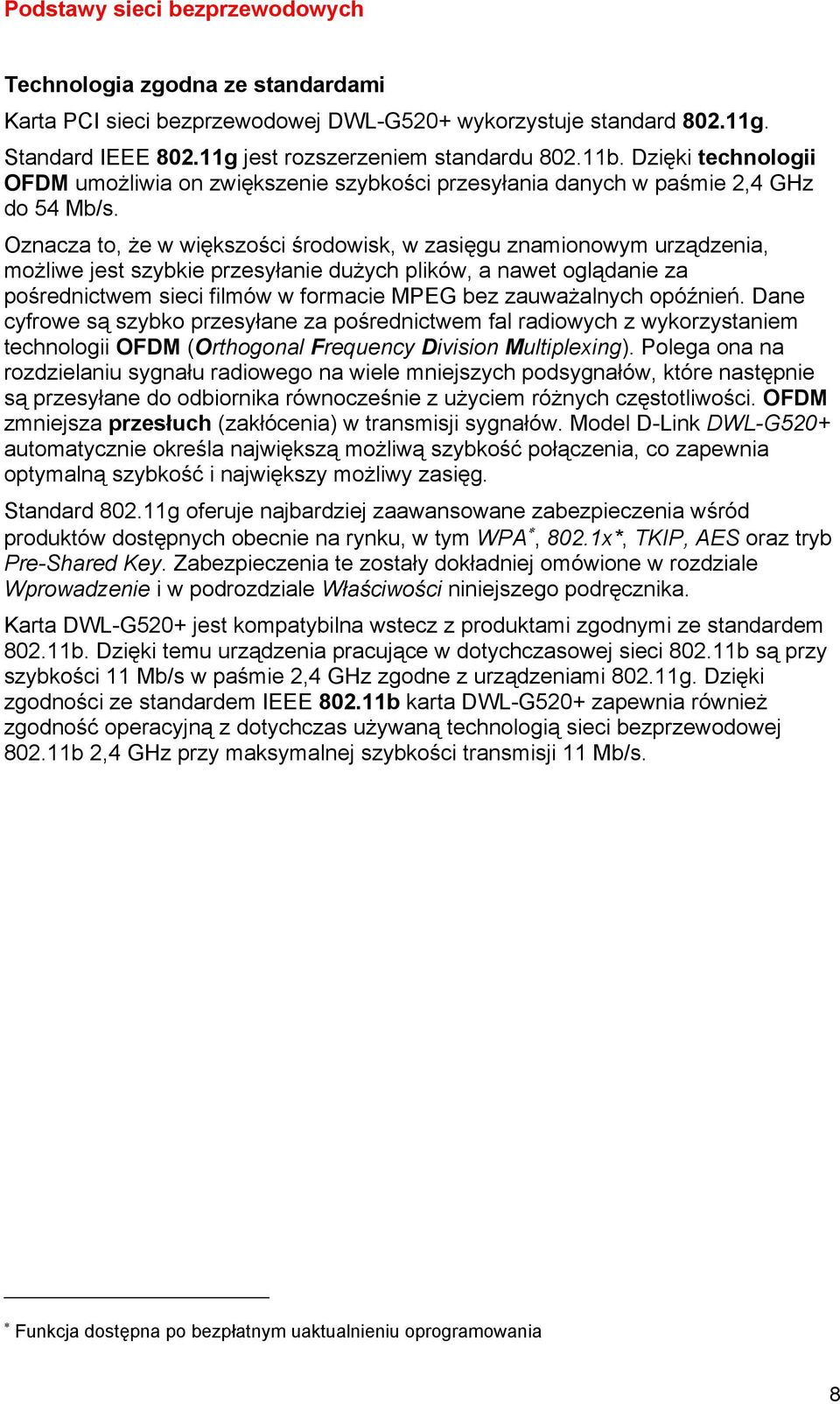

8 Podstawy sieci bezprzewodowych Technologia zgodna ze standardami Karta PCI sieci bezprzewodowej DWL-G520+ wykorzystuje standard g. Standard IEEE g jest rozszerzeniem standardu b. Dzięki technologii OFDM umożliwia on zwiększenie szybkości przesyłania danych w paśmie 2,4 GHz do 54 Mb/s. Oznacza to, że w większości środowisk, w zasięgu znamionowym urządzenia, możliwe jest szybkie przesyłanie dużych plików, a nawet oglądanie za pośrednictwem sieci filmów w formacie MPEG bez zauważalnych opóźnień. Dane cyfrowe są szybko przesyłane za pośrednictwem fal radiowych z wykorzystaniem technologii OFDM (Orthogonal Frequency Division Multiplexing). Polega ona na rozdzielaniu sygnału radiowego na wiele mniejszych podsygnałów, które następnie są przesyłane do odbiornika równocześnie z użyciem różnych częstotliwości. OFDM zmniejsza przesłuch (zakłócenia) w transmisji sygnałów. Model D-Link DWL-G520+ automatycznie określa największą możliwą szybkość połączenia, co zapewnia optymalną szybkość i największy możliwy zasięg. Standard g oferuje najbardziej zaawansowane zabezpieczenia wśród produktów dostępnych obecnie na rynku, w tym WPA, 802.1x*, TKIP, AES oraz tryb Pre-Shared Key. Zabezpieczenia te zostały dokładniej omówione w rozdziale Wprowadzenie i w podrozdziale Właściwości niniejszego podręcznika. Karta DWL-G520+ jest kompatybilna wstecz z produktami zgodnymi ze standardem b. Dzięki temu urządzenia pracujące w dotychczasowej sieci b są przy szybkości 11 Mb/s w paśmie 2,4 GHz zgodne z urządzeniami g. Dzięki zgodności ze standardem IEEE b karta DWL-G520+ zapewnia również zgodność operacyjną z dotychczas używaną technologią sieci bezprzewodowej b 2,4 GHz przy maksymalnej szybkości transmisji 11 Mb/s. Funkcja dostępna po bezpłatnym uaktualnieniu oprogramowania 8

9 Podstawy sieci bezprzewodowych Zalecenia dotyczące instalacji Karta D-Link AirPlus Xtreme G+ DWL-G520+ umożliwia bezprzewodowy dostęp do sieci praktycznie z dowolnego miejsca w jej zasięgu operacyjnym. Należy jednak pamiętać, że zasięg może być mniejszy w zależności od liczby i grubości oraz rozmieszczenia ścian, stropów lub innych obiektów, przez które sygnał musi przechodzić. W praktyce zasięg jest zróżnicowany zależy od rodzaju użytych w domu czy biurze materiałów budowlanych oraz od poziomu szumów radiowych tła. Aby zasięg był jak największy, należy przestrzegać następujących zasad: 1. Należy dążyć do tego, aby liczba ścian i stropów dzielących kartę DWL-G520+ od innych urządzeń sieciowych była jak najmniejsza. Każda ściana lub strop zmniejsza zasięg urządzenia z serii D-Link AirPlus Xtreme G+ o wartość od 1 do 30 metrów. Odbiorniki powinny być w budynku rozmieszczone w taki sposób, aby zminimalizować liczbę ścian i stropów między nimi. 2. Należy uwzględniać fakt, że sygnały między urządzeniami sieciowymi są przesyłane w linii prostej. Ściana grubości 0,5 m, przez którą sygnał przechodzi pod kątem 45 stopni, działa tak, jakby miała grubość prawie 1 m. Przy kącie 2 stopni ta pozorna grubość wzrasta do ponad 14 m! W miarę możliwości urządzenia powinny być tak rozmieszczone, aby sygnały pomiędzy nimi przechodziły przez ściany prostopadle, gdyż zapewnia to lepszy odbiór. 3. Istotne znaczenie mają także materiały budowlane. Jednolite drzwi metalowe lub podpory aluminiowe mogą niekorzystnie wpływać na zasięg. Należy dążyć do takiego rozmieszczenia urządzeń sieciowych, aby sygnały przechodziły przez mur suchy lub otwarte otwory drzwiowe. 4. Produkt powinien się znajdować w odległości co najmniej 1 2 m od urządzeń elektrycznych lub takich, które mogą generować silne zakłócenia o częstotliwości radiowej. 9

10 Przygotowanie do pracy Karta może pracować w sieci w dwóch podstawowych trybach: Infrastructure z użyciem punktu dostępowego lub rutera bezprzewodowego, takiego jak DI-624+, Ad-Hoc łącząc się bezpośrednio z innym komputerem w procesie komunikacji równorzędnej za pomocą kart sieci bezprzewodowej zainstalowanych w każdym komputerze, np. dwóch lub więcej kart PCI DWL-G520+. Na następnych stronach przedstawimy przykłady sieci typu Infrastructure i Ad-Hoc. Sieć typu Infrastructure zawiera punkt dostępowy lub ruter bezprzewodowy. Przykładowa sieć typu Infrastructure opisana na następnej stronie zawiera następujące urządzenia sieciowe D-Link (w sieci użytkownika mogą działać inne urządzenia): ruter bezprzewodowy D-Link AirPlus Xtreme G+ DI-624+, laptop z kartą sieci bezprzewodowej D-Link AirPlus Xtreme G+ DWL-G650+ lub AirPlus DWL-650+, komputer biurkowy z kartą sieci bezprzewodowej D-Link AirPlus Xtreme G+ DWL-G520+ lub AirPlus DWL-520+, modem do sieci telewizji kablowej D-Link DCM

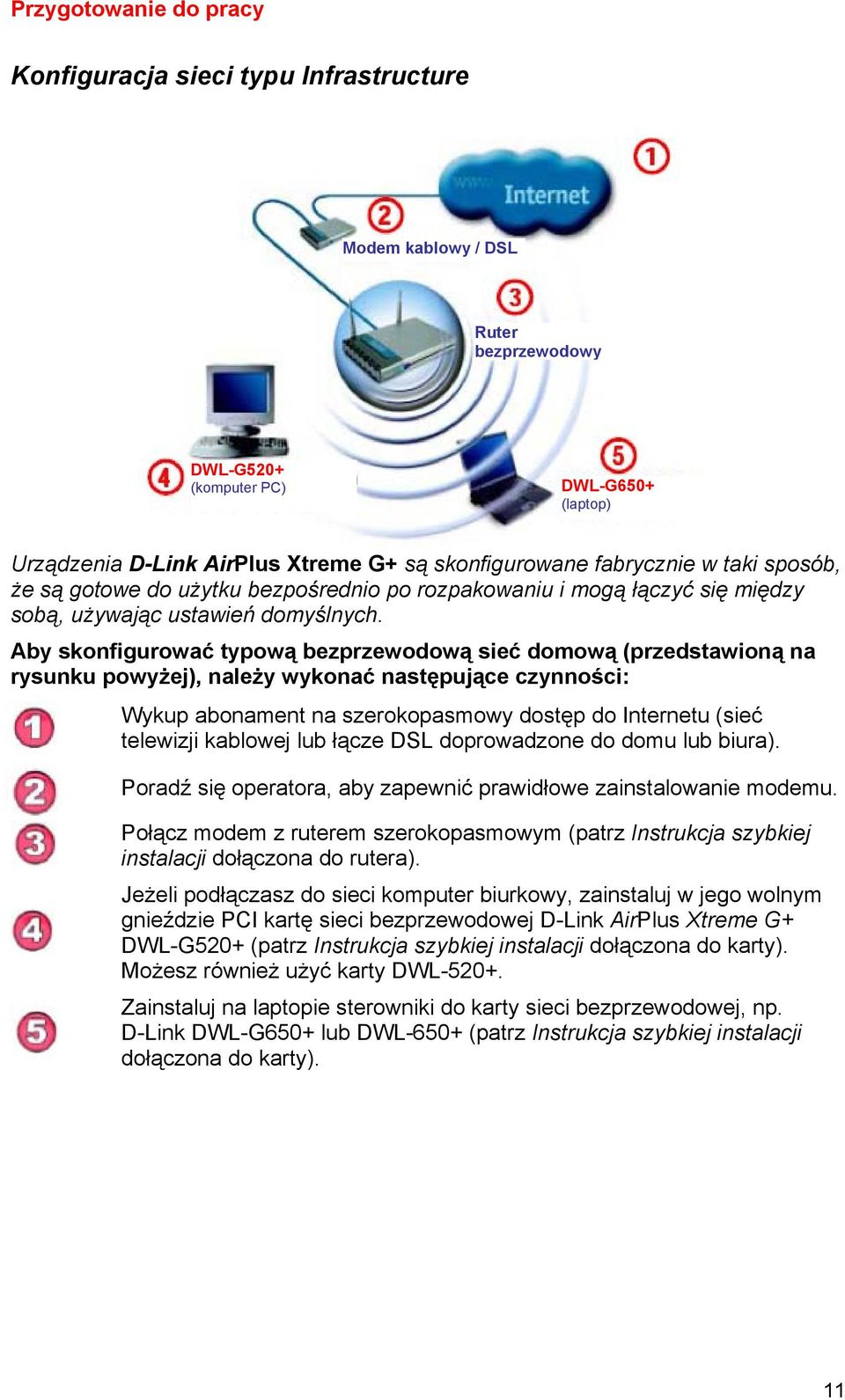

11 Przygotowanie do pracy Konfiguracja sieci typu Infrastructure Modem kablowy / DSL Ruter bezprzewodowy DWL-G520+ (komputer PC) DWL-G650+ (laptop) Urządzenia D-Link AirPlus Xtreme G+ są skonfigurowane fabrycznie w taki sposób, że są gotowe do użytku bezpośrednio po rozpakowaniu i mogą łączyć się między sobą, używając ustawień domyślnych. Aby skonfigurować typową bezprzewodową sieć domową (przedstawioną na rysunku powyżej), należy wykonać następujące czynności: Wykup abonament na szerokopasmowy dostęp do Internetu (sieć telewizji kablowej lub łącze DSL doprowadzone do domu lub biura). Poradź się operatora, aby zapewnić prawidłowe zainstalowanie modemu. Połącz modem z ruterem szerokopasmowym (patrz Instrukcja szybkiej instalacji dołączona do rutera). Jeżeli podłączasz do sieci komputer biurkowy, zainstaluj w jego wolnym gnieździe PCI kartę sieci bezprzewodowej D-Link AirPlus Xtreme G+ DWL-G520+ (patrz Instrukcja szybkiej instalacji dołączona do karty). Możesz również użyć karty DWL Zainstaluj na laptopie sterowniki do karty sieci bezprzewodowej, np. D-Link DWL-G650+ lub DWL-650+ (patrz Instrukcja szybkiej instalacji dołączona do karty). 11

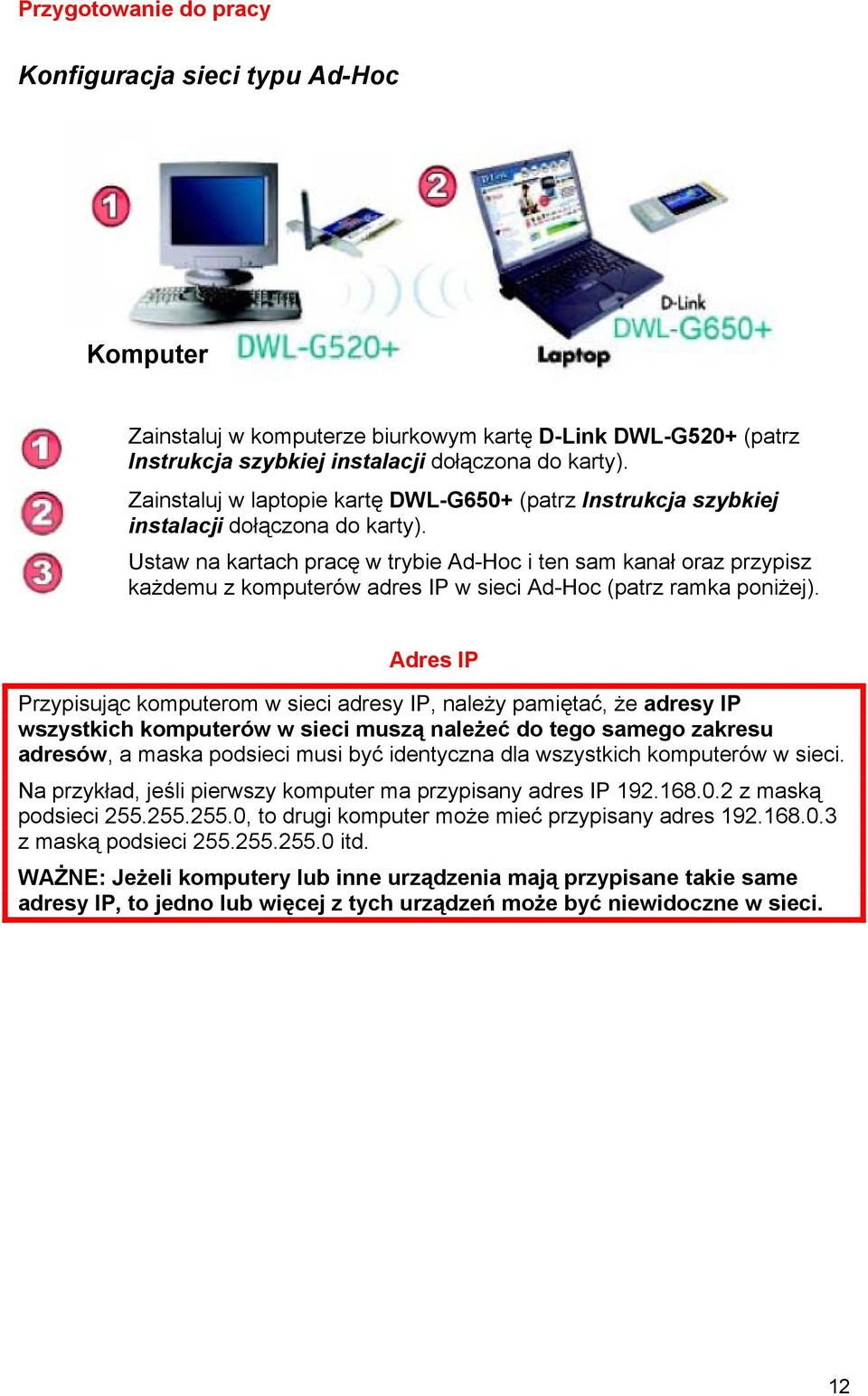

12 Przygotowanie do pracy Konfiguracja sieci typu Ad-Hoc Komputer Zainstaluj w komputerze biurkowym kartę D-Link DWL-G520+ (patrz Instrukcja szybkiej instalacji dołączona do karty). Zainstaluj w laptopie kartę DWL-G650+ (patrz Instrukcja szybkiej instalacji dołączona do karty). Ustaw na kartach pracę w trybie Ad-Hoc i ten sam kanał oraz przypisz każdemu z komputerów adres IP w sieci Ad-Hoc (patrz ramka poniżej). Adres IP Przypisując komputerom w sieci adresy IP, należy pamiętać, że adresy IP wszystkich komputerów w sieci muszą należeć do tego samego zakresu adresów, a maska podsieci musi być identyczna dla wszystkich komputerów w sieci. Na przykład, jeśli pierwszy komputer ma przypisany adres IP z maską podsieci , to drugi komputer może mieć przypisany adres z maską podsieci itd. WAŻNE: Jeżeli komputery lub inne urządzenia mają przypisane takie same adresy IP, to jedno lub więcej z tych urządzeń może być niewidoczne w sieci. 12

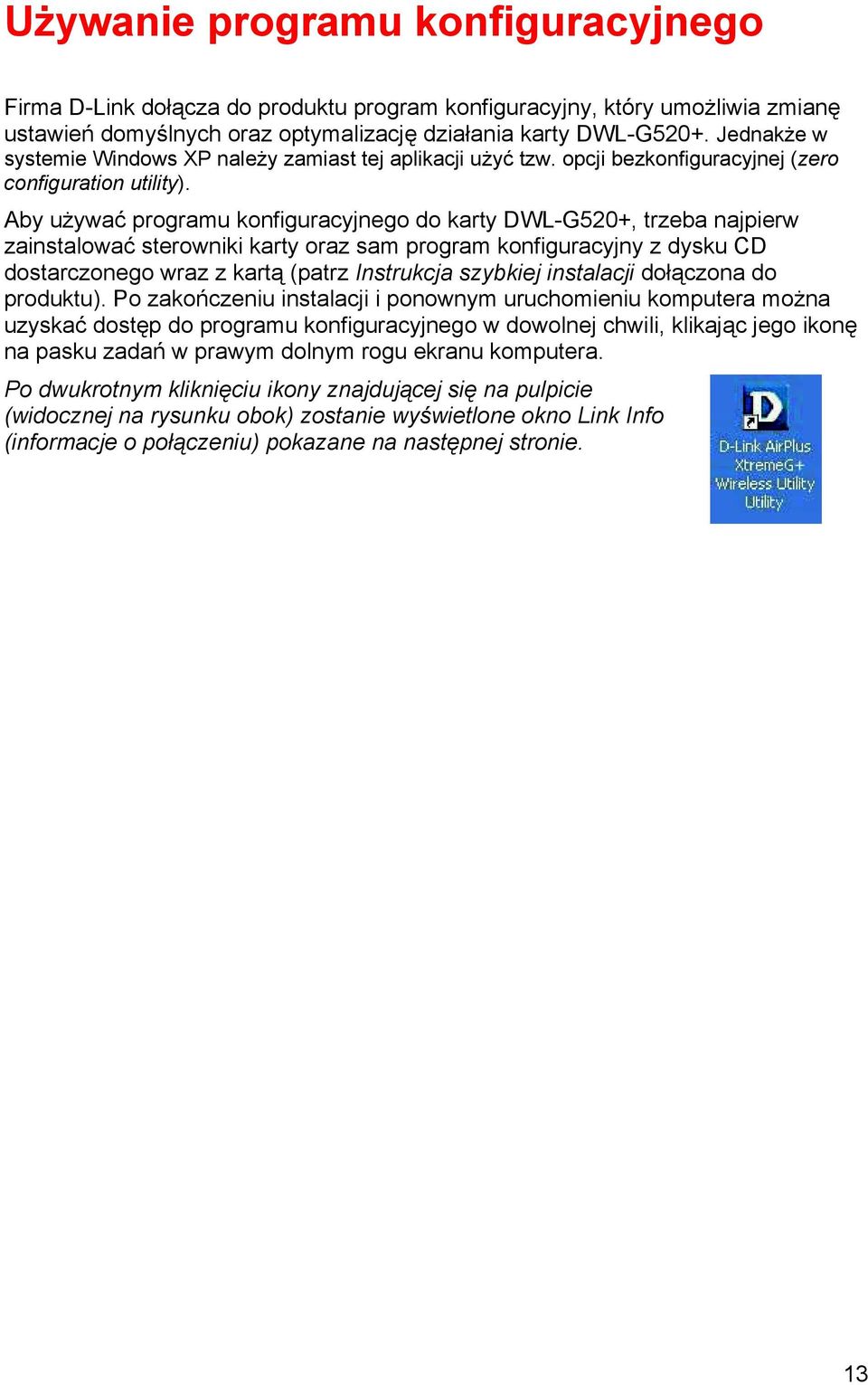

13 Używanie programu konfiguracyjnego Firma D-Link dołącza do produktu program konfiguracyjny, który umożliwia zmianę ustawień domyślnych oraz optymalizację działania karty DWL-G520+. Jednakże w systemie Windows XP należy zamiast tej aplikacji użyć tzw. opcji bezkonfiguracyjnej (zero configuration utility). Aby używać programu konfiguracyjnego do karty DWL-G520+, trzeba najpierw zainstalować sterowniki karty oraz sam program konfiguracyjny z dysku CD dostarczonego wraz z kartą (patrz Instrukcja szybkiej instalacji dołączona do produktu). Po zakończeniu instalacji i ponownym uruchomieniu komputera można uzyskać dostęp do programu konfiguracyjnego w dowolnej chwili, klikając jego ikonę na pasku zadań w prawym dolnym rogu ekranu komputera. Po dwukrotnym kliknięciu ikony znajdującej się na pulpicie (widocznej na rysunku obok) zostanie wyświetlone okno Link Info (informacje o połączeniu) pokazane na następnej stronie. 13

14 Program konfiguracyjny Informacje o połączeniu Status. Wyświetla adres MAC punktu dostępowego, z którym jest połączona karta DWL-G520+. SSID. Identyfikator zestawu usług (Service Set Identifier), czyli nazwa przypisana sieci bezprzewodowej. Fabrycznie jest on ustawiony jako default (domyślny). TxRate. Szybkość transmisji, ustawiona fabrycznie na Auto. Przy tym ustawieniu szybkość jest określana automatycznie przez kartę DWL-G520+, w zależności od odległości do punktu dostępowego. Channel (Kanał). Numer kanału, ustawiony fabrycznie na wartość domyślną 6, a następnie wybierany automatycznie przez kartę DWL-G520+. Link Quality / Signal Strength (Jakość połączenia / Moc sygnału). Informacja o jakości połączenia bezprzewodowego z konkretnym punktem dostępowym. Parametr Moc sygnału dotyczy sygnału radiowego między punktem dostępowym a kartą DWL-G520+. Wartość w procentach odpowiada reprezentacji graficznej w formie paska. Data Rate. Informacje statystyczne o liczbie wysłanych i odebranych pakietów danych. 14

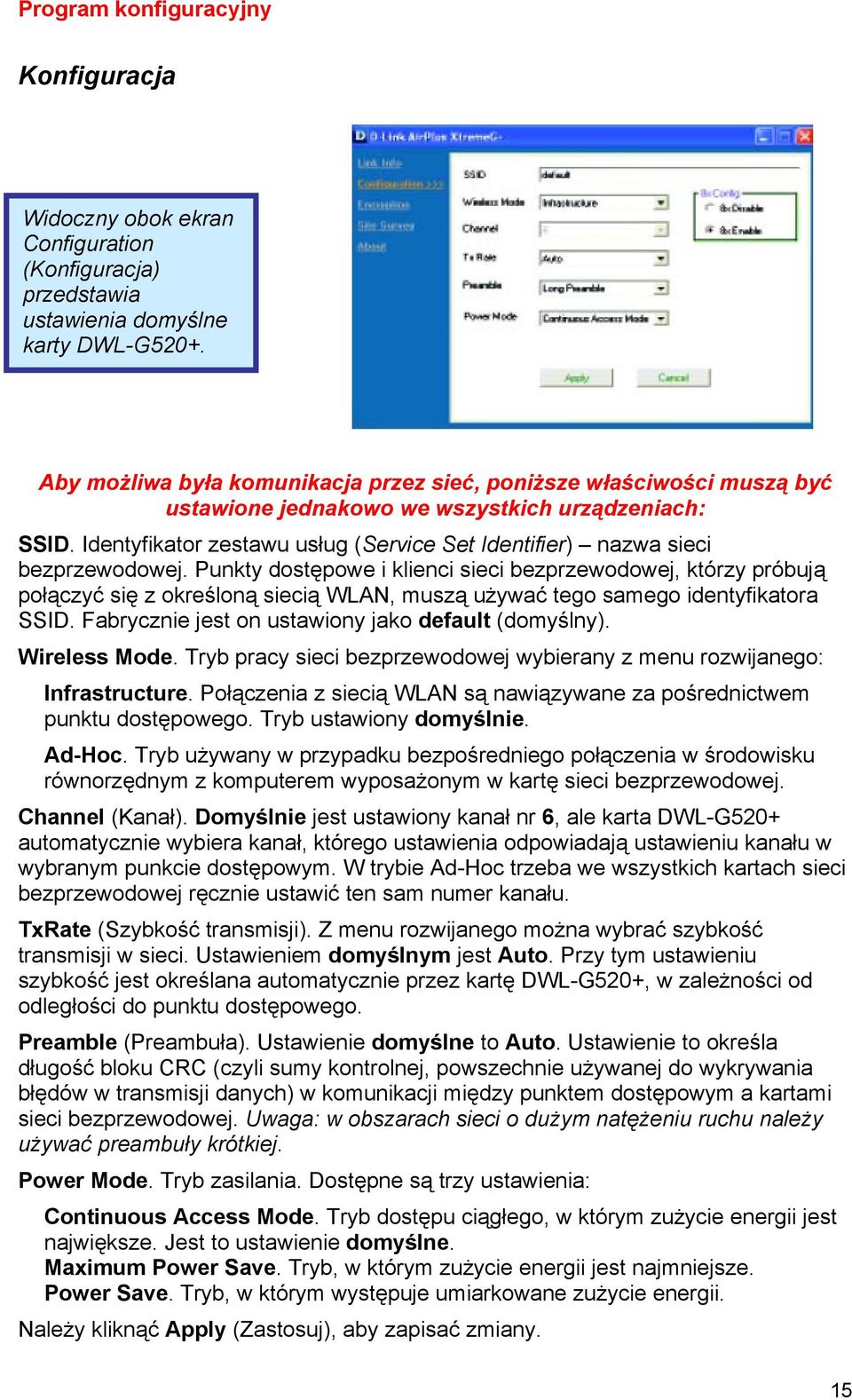

15 Program konfiguracyjny Konfiguracja Widoczny obok ekran Configuration (Konfiguracja) przedstawia ustawienia domyślne karty DWL-G520+. Aby możliwa była komunikacja przez sieć, poniższe właściwości muszą być ustawione jednakowo we wszystkich urządzeniach: SSID. Identyfikator zestawu usług (Service Set Identifier) nazwa sieci bezprzewodowej. Punkty dostępowe i klienci sieci bezprzewodowej, którzy próbują połączyć się z określoną siecią WLAN, muszą używać tego samego identyfikatora SSID. Fabrycznie jest on ustawiony jako default (domyślny). Wireless Mode. Tryb pracy sieci bezprzewodowej wybierany z menu rozwijanego: Infrastructure. Połączenia z siecią WLAN są nawiązywane za pośrednictwem punktu dostępowego. Tryb ustawiony domyślnie. Ad-Hoc. Tryb używany w przypadku bezpośredniego połączenia w środowisku równorzędnym z komputerem wyposażonym w kartę sieci bezprzewodowej. Channel (Kanał). Domyślnie jest ustawiony kanał nr 6, ale karta DWL-G520+ automatycznie wybiera kanał, którego ustawienia odpowiadają ustawieniu kanału w wybranym punkcie dostępowym. W trybie Ad-Hoc trzeba we wszystkich kartach sieci bezprzewodowej ręcznie ustawić ten sam numer kanału. TxRate (Szybkość transmisji). Z menu rozwijanego można wybrać szybkość transmisji w sieci. Ustawieniem domyślnym jest Auto. Przy tym ustawieniu szybkość jest określana automatycznie przez kartę DWL-G520+, w zależności od odległości do punktu dostępowego. Preamble (Preambuła). Ustawienie domyślne to Auto. Ustawienie to określa długość bloku CRC (czyli sumy kontrolnej, powszechnie używanej do wykrywania błędów w transmisji danych) w komunikacji między punktem dostępowym a kartami sieci bezprzewodowej. Uwaga: w obszarach sieci o dużym natężeniu ruchu należy używać preambuły krótkiej. Power Mode. Tryb zasilania. Dostępne są trzy ustawienia: Continuous Access Mode. Tryb dostępu ciągłego, w którym zużycie energii jest największe. Jest to ustawienie domyślne. Maximum Power Save. Tryb, w którym zużycie energii jest najmniejsze. Power Save. Tryb, w którym występuje umiarkowane zużycie energii. Należy kliknąć Apply (Zastosuj), aby zapisać zmiany. 15

16 Program konfiguracyjny Szyfrowanie Data Encryption (Szyfrowanie danych). Szyfrowanie włącza się zaznaczając pole wyboru. Karta DWL-G520+ jako ustawienie domyślne ma szyfrowanie wyłączone. Authorization mode (tryb uwierzytelniania). Dostępne są trzy tryby: Open Authentication (Uwierzytelnianie otwarte) przekazywanie klucza przez sieć. Shared Authentication (Uwierzytelnianie wspólne) umożliwia komunikację tylko z urządzeniami o identycznych ustawieniach WEP. Auto z automatycznym dostosowaniem trybu uwierzytelniania klienta bezprzewodowego. Network Key (Klucz sieciowy). Należy wpisać klucz w formacie ASCII (np. słowo) lub w kodzie szesnastkowym. Cyfry szesnastkowe to liczby całkowite z zakresu 0-9 i litery z zakresu A-F. ASCII (American Standard Code for Information Interchange) to kod, w którym znaki występujące w języku angielskim są reprezentowane przez liczby całkowite z zakresu Key Format (Format klucza) ASCII lub szesnastkowy. Key type (Typ klucza). Należy wybrać długość klucza 64, 128 lub 256 bitów. Key Index (Numer klucza). Można utworzyć maksymalnie 4 różne klucze zabezpieczające. Należy kliknąć Apply (Zastosuj), aby zapisać zmiany. 16

17 Program konfiguracyjny Rozpoznanie środowiska sieciowego Available Networks (Dostępne sieci) W tym oknie wyświetla się lista dostępnych sieci. Przewijając listę w górę i w dół, można wybrać sieć, z którą zostanie ustanowione połączenie. Należy kliknąć przycisk Connect (Połącz). Profiles (Profile) Dolna część okna służy do zarządzania profilami utworzonymi dla sieci bezprzewodowej zainstalowanej w domu, w biurze lub w miejscu publicznym. Przewijając listę w górę lub w dół, należy zaznaczyć profil, który ma być konfigurowany. Profile można dodawać (ADD) lub usuwać (REMOVE), można też skonfigurować właściwości profilu (Properties) w celu połączenia się z jedną z dostępnych sieci. Add (Dodaj) Po kliknięciu tego przycisku wyświetli się ekran pokazany na następnej stronie. 17

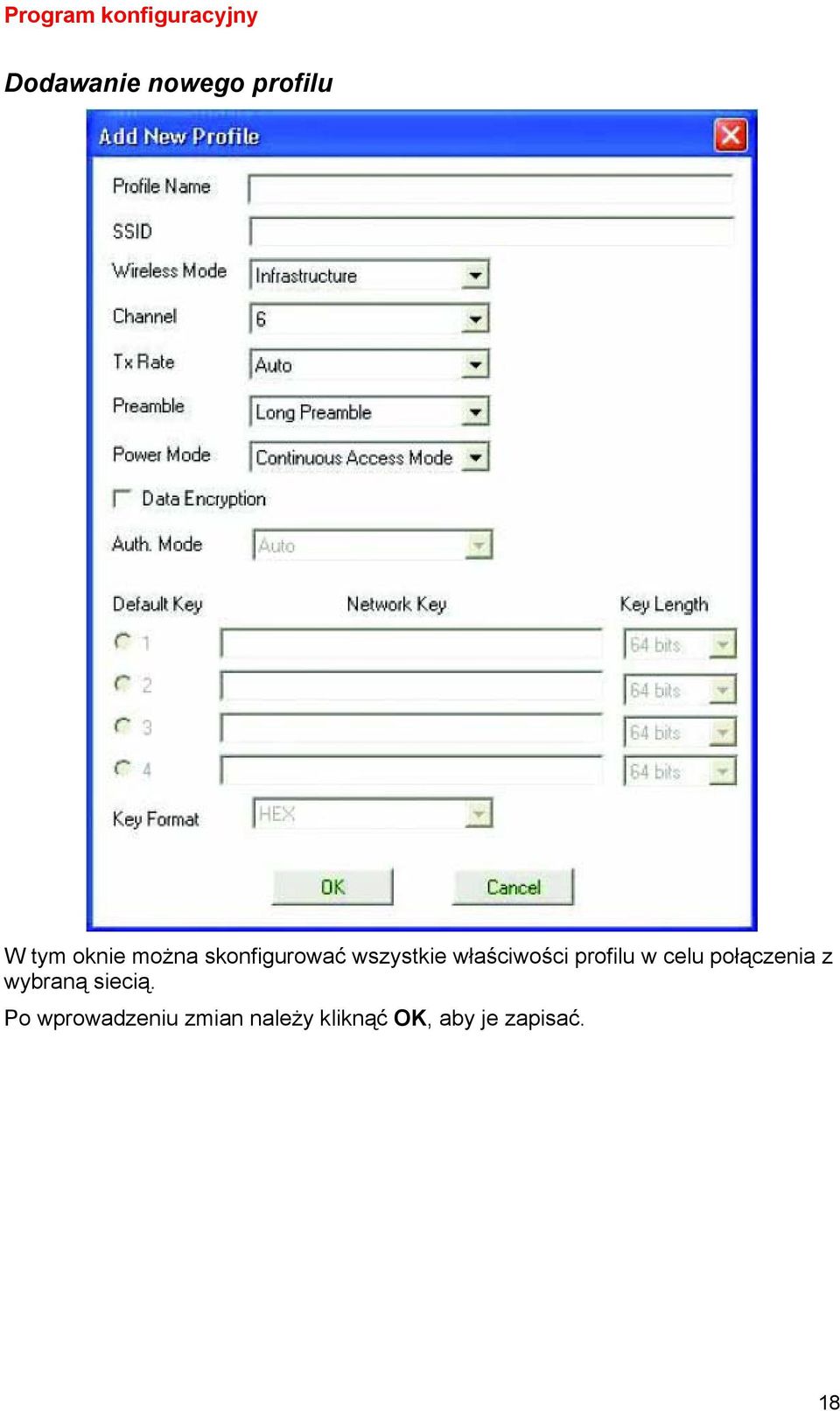

18 Program konfiguracyjny Dodawanie nowego profilu W tym oknie można skonfigurować wszystkie właściwości profilu w celu połączenia z wybraną siecią. Po wprowadzeniu zmian należy kliknąć OK, aby je zapisać. 18

19 Program konfiguracyjny Informacje Ekran ABOUT przedstawia informacje o wersjach oprogramowania wbudowanego (Firmware) i programu konfiguracyjnego (Utility) karty DWL-G

20 Podstawy pracy w sieci Używanie kreatora konfiguracji sieci w systemie Windows XP Niniejszy podrozdział zawiera informacje o sposobie instalowania sieci w domu lub w pracy z użyciem systemu operacyjnego Microsoft Windows XP. Uwaga: Więcej informacji na temat pracy w sieci komputerów z systemami Windows 2000, ME i 98SE można znaleźć w Internecie pod adresami oraz Naciśnij przycisk Start > Panel sterowania > Połączenia sieciowe. Wybierz Konfiguruj sieć w domu lub w małej firmie. Kiedy pojawi się powyższy ekran, kliknij Dalej. 20

21 Podstawy pracy w sieci Wykonaj instrukcje podane w poniższym oknie. Kliknij Dalej. W następnym oknie wybierz opis najlepiej pasujący do Twojego komputera. Jeżeli komputer łączy się z Internetem przez bramę / ruter, wybierz opcję drugą, jak pokazano na rysunku. Kliknij Dalej. 21

22 Podstawy pracy w sieci Wprowadź Opis komputera i Nazwę komputera (opcjonalnie). Kliknij Dalej. Wprowadź Nazwę grupy roboczej. Wszystkie komputery w sieci powinny mieć tę samą nazwę grupy roboczej. Kliknij Dalej. 22

23 Podstawy pracy w sieci Poczekaj, aż kreator zastosuje zmiany. Gdy zmiany zostaną wprowadzone, kliknij Dalej. Poczekaj, aż kreator skonfiguruje komputer. Może to potrwać kilka minut. 23

24 Podstawy pracy w sieci W poniższym oknie wybierz najlepszą opcję. W tym przykładzie wybrano opcję Utwórz dyskietkę konfiguracji sieci. Dyskietka ta posłuży do skonfigurowania każdego z komputerów w sieci. Kliknij Dalej. Włóż dyskietkę do napędu dyskietek, w tym wypadku do napędu A. Kliknij Dalej. 24

25 Podstawy pracy w sieci Przeczytaj informacje podane pod tekstem W tym celu wykonaj następujące czynności (Here is how). Po zakończeniu pracy kreatora konfiguracji sieci można użyć dyskietki konfiguracyjnej do jednokrotnego uruchomienia kreatora na każdym z komputerów w sieci. Aby kontynuować, kliknij Dalej. 25

26 Podstawy pracy w sieci Przeczytaj informacje wyświetlone na poniższym ekranie, a następnie kliknij Zakończ, aby zakończyć pracę kreatora konfiguracji sieci. Nowe ustawienia staną się ważne po ponownym uruchomieniu komputera. Kliknij Tak, aby zrestartować komputer. Konfigurowanie komputera zostało zakończone. Następnie należy za pomocą dyskietki konfiguracyjnej uruchomić kreator na wszystkich pozostałych komputerach w sieci. Po wykonaniu tych czynności sieć bezprzewodowa jest gotowa do użytku. 26

27 Podstawy pracy w sieci Nadawanie komputerowi nazwy Aby nadać komputerowi nazwę, wykonaj następujące czynności: W systemie Windows XP: Kliknij przycisk Start (w lewym dolnym rogu ekranu). Kliknij prawym przyciskiem myszy Mój komputer. Wybierz i kliknij Właściwości. Wybierz zakładkę Nazwa komputera w oknie Właściwości systemu. Można również wprowadzić Opis komputera; to pole jest opcjonalne. Aby zmienić nazwę komputera lub dołączyć go do domeny, kliknij Zmień. 27

28 Podstawy pracy w sieci W oknie widocznym obok wpisz Nazwę komputera. Wybierz opcję Grupa robocza i wprowadź nazwę. Nazwa grupy roboczej musi być taka sama we wszystkich komputerach w sieci. Kliknij OK. Sprawdzenie adresu IP w systemie Windows XP/2000 Wszystkie komputery w sieci wyposażone w karty sieci bezprzewodowej muszą mieć adresy IP z tego samego zakresu. Definicja zakresu adresów IP została podana w rozdziale Przygotowanie do pracy niniejszego podręcznika. Aby sprawdzić adres IP karty sieciowej, wykonaj następujące czynności: Kliknij prawym przyciskiem myszy ikonę Połączenie lokalne na pasku zadań. Kliknij Stan. 28

29 Podstawy pracy w sieci Wyświetli się okno pokazane obok. Kliknij zakładkę Obsługa. Kliknij przycisk Zamknij. Przypisanie statycznego adresu IP w systemie Windows XP/2000 Uwaga: Bramy / rutery szerokopasmowe stosowane w obiektach mieszkalnych automatycznie przypisują komputerom w sieci adresy IP, używając protokołu DHCP (dynamicznej konfiguracji hostów). Jeżeli w sieci pracuje brama / ruter z obsługą protokołu DHCP, przypisywanie statycznych adresów IP nie jest potrzebne. Jeśli nie używa się bramy/rutera z obsługą protokołu DHCP lub przypisanie statycznych adresów IP jest konieczne, wykonaj czynności opisane poniżej. Naciśnij Start. Kliknij dwukrotnie Panel sterowania. 29

30 Podstawy pracy w sieci Kliknij dwukrotnie Połączenia sieciowe. Kliknij prawym przyciskiem myszy Połączenia lokalne. Kliknij dwukrotnie Właściwości. 30

31 Podstawy pracy w sieci Zaznacz Protokół internetowy (TCP/IP). Kliknij Właściwości. W oknie pokazanym poniżej wybierz Użyj następującego adresu IP. Wpisz swój adres IP i maskę podsieci. Adresy IP w całej sieci muszą należeć do tego samego zakresu. Na przykład, jeśli jeden komputer ma adres IP , to pozostałe komputery muszą mieć adresy z kolejno zmieniającą się ostatnią liczbą: , Maska podsieci musi być taka sama we wszystkich komputerach w sieci. Adres IP: np Maska podsieci: Brama domyślna: Wpisz adres IP rutera bezprzewodowego w sieci LAN (rutery bezprzewodowe D-Link mają adres LAN IP ). Wybierz Użyj następującego adresu serwera DNS. Wpisz adres LAN IP rutera bezprzewodowego (rutery bezprzewodowe D-Link mają adres LAN IP ). Kliknij OK. Przypisywanie statycznych adresów IP zostało zakończone (jeżeli używasz bramy / rutera z obsługą protokołu DHCP, przypisywanie statycznych adresów IP nie jest potrzebne). 31

32 Podstawy pracy w sieci Sprawdzenie połączenia bezprzewodowego przez pingowanie w systemie Windows XP i 2000 Naciśnij Start > Uruchom i wpisz cmd. Pokaże się okno podobne do przedstawionego obok. Wpisz ping xxx.xxx.xxx.xxx, gdzie xxx jest adresem IP rutera bezprzewodowego lub punktu dostępowego. Przy dobrym połączeniu bezprzewodowym w oknie pokażą się cztery odpowiedzi rutera lub punktu dostępowego widoczne na rysunku. Sprawdzenie połączenia bezprzewodowego przez pingowanie w systemie Windows Me i 98SE Naciśnij Start > Uruchom i wpisz command. Pokaże się okno podobne do przedstawionego obok. Wpisz ping xxx.xxx.xxx.xxx, gdzie xxx jest adresem IP rutera bezprzewodowego lub punktu dostępowego. Przy dobrym połączeniu bezprzewodowym w oknie pokażą się cztery odpowiedzi rutera lub punktu dostępowego widoczne na rysunku. 32

33 Rozwiązywanie problemów Niniejszy rozdział zawiera wskazówki dotyczące rozwiązywania problemów, jakie mogą wystąpić w czasie instalowania i użytkowania karty sieci bezprzewodowej DWL-G520+. W razie napotkania problemów należy zapoznać się z procedurami opisanymi poniżej. Poniższe przykłady zostały opisane na bazie systemu Windows XP. W przypadku innego systemu operacyjnego, opisane rozwiązania można również zastosować, ale wygląd ekranu może być inny. 1. Sprawdzenie instalacji sterowników karty DWL-G520+ Naciśnij Start > Mój komputer > Właściwości. Wybierz zakładkę Sprzęt. Kliknij Menedżer urządzeń. 33

34 Rozwiązywanie problemów Kliknij dwukrotnie Karty sieciowe. Kliknij prawym przyciskiem myszy ikonę D-Link DWL-G520+ Wireless PCI Adapter. Wybierz opcję Właściwości, aby sprawdzić, czy sterowniki są zainstalowane prawidłowo. W polu Stan urządzenia sprawdź, czy urządzenie działa prawidłowo. Kliknij OK. 34

35 Rozwiązywanie problemów 2. Nie można się połączyć z punktem dostępowym lub ruterem bezprzewodowym. Upewnij się, że identyfikator SSID na karcie DWL-G520+ jest dokładnie taki sam, jak SSID w punkcie dostępowym lub ruterze. Umieść komputer z kartą i punkt dostępowy lub ruter w tym samym pomieszczeniu, a następnie sprawdź połączenie bezprzewodowe. Wyłącz wszystkie zabezpieczenia (WEP, kontrolę adresu MAC, AES). Upewnij się, że punkt dostępowy lub ruter oraz karta bezprzewodowa pracują na tej samej częstotliwości. Wyłącz zasilanie punktu dostępowego i komputera z kartą DWL-G520+. Włącz ponownie punkt dostępowy, a następnie komputer. Odśwież program konfiguracyjny DWL-G520+ Utility. 3. Wskaźniki Zasilanie i Połączenie karty DWL-G520+ nie świecą. Sprawdź, czy karta jest mocno wciśnięta w gniazdo PCI komputera. 4. Nie pamiętam swojego klucza szyfrowania. Zresetuj punkt dostępowy, aby przywrócić ustawienia fabryczne i przywróć fabryczne ustawienia domyślne na karcie DWL-G520+ (ustawienia domyślne są podane w rozdziale Używanie programu konfiguracyjnego niniejszego podręcznika). 5. Komputer nie wykrywa karty DWL Upewnij się, że karta jest prawidłowo zainstalowana w gnieździe PCI komputera. Jeżeli system Windows po włożeniu karty nie wykrywa urządzenia, upewnij się, że poprzednio załadowane sterowniki zostały całkowicie usunięte. Aby usunąć sterowniki, wykonaj następujące czynności: A. W Narzędziach wybierz Opcje folderów, Widok. W obszarze Pliki i foldery ukryte wybierz opcję Pokaż pliki i foldery ukryte. B. Usuń zaznaczenie opcji Ukryj rozszerzenia znanych typów plików i kliknij Zastosuj. C. Znajdź poprzednio załadowane sterowniki i usuń ich pliki z folderów INF i SYSTEM32 (STEROWNIKI) w katalogu Windows. Uwaga: systemy Windows XP i Windows 2000 zmieniają nazwy plików.inf, które nie mają certyfikatu WHQL, na oem.inf (np. oem1.inf). 6. Komputer z zainstalowaną kartą DWL-G520+ nie może się połączyć z siecią bezprzewodową i/lub z Internetem. Sprawdź, czy wskaźniki LED modemu szerokopasmowego wykazują normalną aktywność. Jeśli nie, problem może dotyczyć połączenia szerokopasmowego. Sprawdź, czy wskaźniki LED na ruterze bezprzewodowym działają prawidłowo. Jeśli nie, sprawdź, czy zasilanie i kable ethernetowe są solidnie podłączone. Sprawdź, czy adres IP, maska podsieci, brama i ustawienia DNS są właściwe dla danej sieci. 35
