Pomoce montażowe. Maszyny do nawiercania i osadzania okuć Urządzenie podstawowe MINIPRESS P. MINIPRESS P: specjalista

Transkrypt

1 Urządzenie podstawowe : specjalista jest specjalistą od wiercenia otworów pod zawiasy. Raz ustawiony pewnie i precyzyjnie przeprowadza rutynowe prace. Pneumatyczny posuw przy wierceniu i wprasowywaniu jak również regulacja wymiaru wiercenia za pomocą pokrętła sprawiają, że praca z jest bezpieczna i precyzyjna. Pionowe wiercenie i osadzanie okuć Ustawianie wymiaru wiercenia za pomocą pokrętła Pneumatyczny posuw Zdjęcie Przykłady zastosowania Wiercenie różnych układów otworów Obrotowa głowica maszyny umożliwia szybkie oraz precyzyjne wykonanie różnych układów otworów pod okucia meblowe Osadzanie okuć Blum umożliwia także proste i racjonalne osadzanie okuć Praktyczny i dokładny system liniałów Ustawianie wymiaru wiercenia przebiega za pomocą pokrętła Szybkozłączka Uchwyt wiertarski do szybkiej i komfortowej zmiany wiertła. Szybkozłączki mogą być dozbrajane pojedynczo Głowica 9-wrzecionowa Głowica do wiercenia rzędu otworów w systemie 32 mm Głowica 8- wrzecionowa Do montażu mocowań frontu i prowadnic korpusu 670

2 Urządzenie podstawowe - łącznie z głowicą obrotową (5 wrzcionowa) - z systemem zderzaków wraz z liniałem bazowym (600 mm) - inne napięcie silnika na zapytanie - liniały, głowice wiertarskie i pozostałe akcesoria nie stanowią standardowego wyposażenia maszyny Informacje o zamawianiu 230 V, 50 Hz 230 V, 50 Hz 3 x 400 V, 50/60 Hz 3 x 400 V, 50/60 Hz z Łącznie z akcesoriami z z M * M * M * M * Zdjęcie Strony ze wskazówkami Przegląd maszyny do nawiercania i osadzania okuć 649 Przegląd możliwości obróbki 650 Możliwości obróbki 678 Akcesoria Urządzenie zawiera W opcji M * M * z M * M * z Stół do MZA.5300 Wskaźnik do (elektroniczne ustawianie wymiaru wiercenia) MZE.2110 Docisk (pneumatyczny) do M Zbrojenie (16 mm wstępne ustawienie liniału) MZE.1300 Znacznik laserowy MZR Akcesoria ogólne Liniał przedłużający, 1250 mm (1 szt., skala od mm) MZL.1250 Liniał przedłużający, 1250 mm (1 szt., skala od mm) MZL.2500 Przedłużka liniału-podpórka Zderzak pozycjonujący MZV.2100 MZS.1000 Zderzak zero MZR

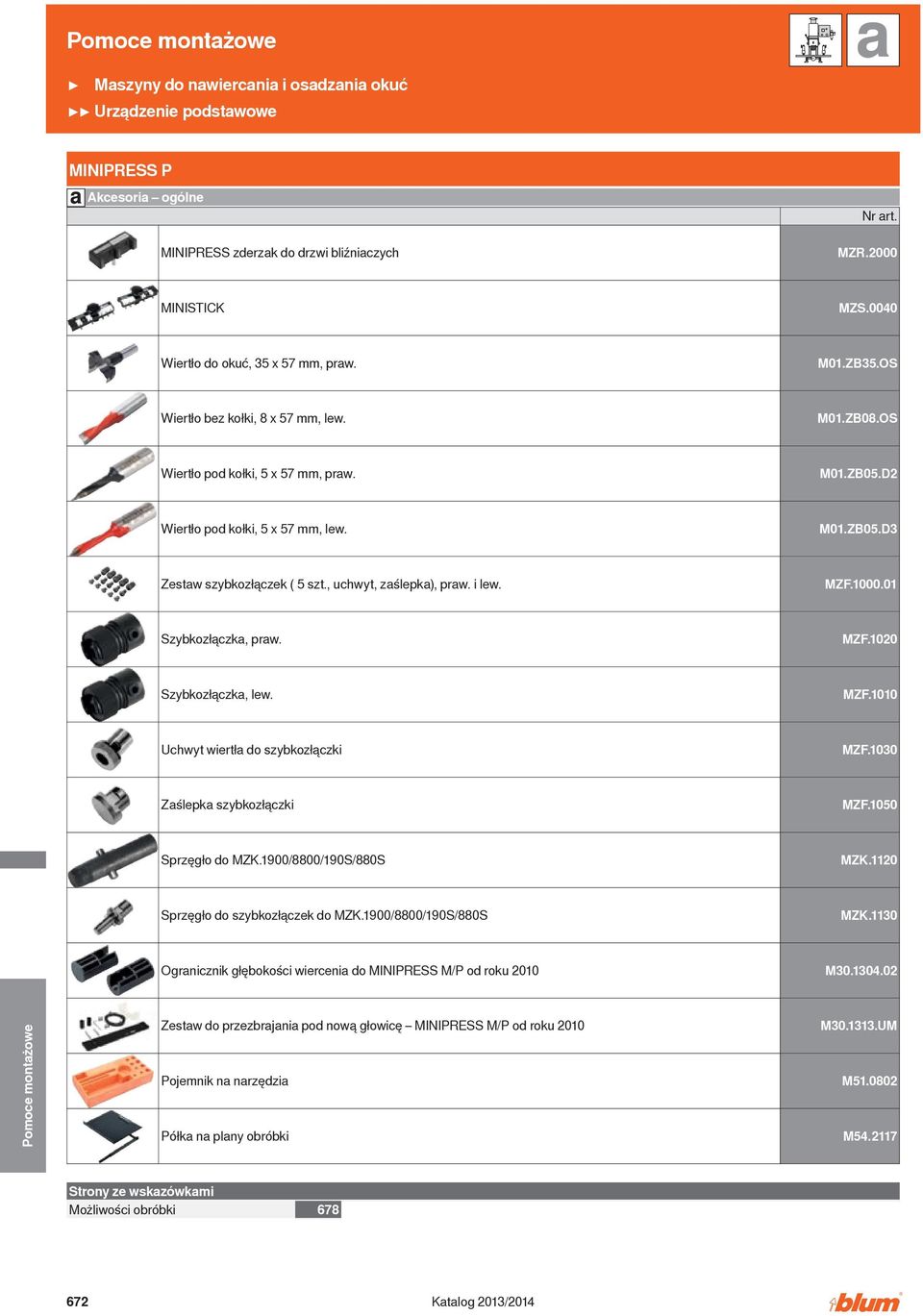

3 Urządzenie podstawowe Akcesoria ogólne MINIPRESS zderzak do drzwi bliźniaczych MZR.2000 MINISTICK MZS.0040 M01.ZB35.OS Wiertło bez kołki, 8 x 57 mm, lew. M01.ZB08.OS Wiertło pod kołki, 5 x 57 mm, praw. M01.ZB05.D2 Wiertło pod kołki, 5 x 57 mm, lew. M01.ZB05.D3 Zestaw szybkozłączek ( 5 szt., uchwyt, zaślepka), praw. i lew. MZF Szybkozłączka, praw. MZF.1020 Szybkozłączka, lew. MZF.1010 Uchwyt wiertła do szybkozłączki MZF.1030 Zaślepka szybkozłączki MZF.1050 Sprzęgło do MZK.1900/8800/190S/880S MZK.1120 Sprzęgło do szybkozłączek do MZK.1900/8800/190S/880S MZK.1130 Ogranicznik głębokości wiercenia do /P od roku 2010 M Zestaw do przezbrajania pod nową głowicę /P od roku 2010 Pojemnik na narzędzia Półka na plany obróbki M UM M M Strony ze wskazówkami Możliwości obróbki

4 Urządzenie podstawowe Możliwości obróbki Obróbka systemów podnośników (AVENTOS HF) A5 A6 A1 A2 A1 A3 A1 Zawias A2 Prowadnik prosty A3 Prowadnik prosty podnośnika teleskopowego A4 Dystans Blum A7 A5 Prowadnik krzyżakowy A8 A4 A6 Prowadnik prosty A7 Siłownik A8 Włącznik SERVO-DRIVE Obróbka systemów podnośników (AVENTOS HS, HL, HK, HK-S) B1 Mocowanie frontu B2 Dystans Blum B3 B4 B5 Siłownik Włącznik SERVO-DRIVE TIP-ON adapter krzyżakowy B6 TIP-ON adapter prosty B7 TIP-ON do nawiercania Obróbka zawiasów C1 Zawias C2 Prowadnik krzyżakowy C3 C4 C5 Prowadnik prosty BLUMOTION/TIP-ON adapter krzyżakowy BLUMOTION/TIP-ON adapter prosty C6 BLUMOTION/TIP-ON wpuszczany Obróbka systemów szuflad D1 Mocowania frontu TANDEMBOX/METABOX D2 MOVENTO-/TANDEM-regulator frontu D3 Dystans Blum Szuflada standardowa D4 Dno/ścianka tylna D5 Prowadnice korpusu D6 BLUMOTION do METABOX D7 Uchwyt profilu nośnego SERVO-DRIVE Obróbka pozostałych produktów E1 Złącza korpusu E2 Czołowe złącza korpusu E3 Złącza korpusu E4 Zawieszki do szafek Obróbka korpusu E5 Czołowe wiercenie pod kołki E6 Wiercenie rzędu otworów Polecany Możliwy Niemożliwy 673

5 Możliwości obróbki / Obróbka systemów podnośników (AVENTOS HF) Zawias M01.ZB35.02 Wiertło, 8 x 57 mm, lew. M01.ZB08.03 Prowadnik prosty Matryca do wciskania, prowadniki proste MZM.0050 Matryca do wciskania, prowadniki 177H31x0 MZM.0053 Prowadnik prosty podnośnika teleskopowego Dystans Blum Wiertło, 8 x 57 mm, praw. M01.ZB08.02 Prowadnik krzyżakowy Matryca do wciskania, prowadniki 174H71xx MZM

6 Możliwości obróbki / Prowadnik prosty Matryca do wciskania, prowadniki proste MZM.0050 Matryca do wciskania, prowadniki 177H31x0 MZM.0053 Siłownik Głowica, wrzecion 8, nawiercanie Włącznik SERVO-DRIVE M01.ZB35.02 M01.ZB35.OS Obróbka systemów podnośników (AVENTOS HS, HL, HK, HK-S) Mocowanie frontu AVENTOS HS, HL, HK Głowica, wrzecion 9, nawiercanie MZK.190S Mocowanie frontu AVENTOS HK-S Dystans Blum AVENTOS HS, HL, HK Wiertło, 8 x 57 mm, praw. Siłownik AVENTOS HS, HL, HK, HK-S M01.ZB08.02 Głowica, wrzecion 8, nawiercanie 679

7 Możliwości obróbki / Prowadnik prosty Matryca do wciskania, prowadniki proste MZM.0050 Matryca do wciskania, prowadniki 177H31x0 MZM.0053 Siłownik Głowica, wrzecion 8, nawiercanie Włącznik SERVO-DRIVE M01.ZB35.02 M01.ZB35.OS Obróbka systemów podnośników (AVENTOS HS, HL, HK, HK-S) Mocowanie frontu AVENTOS HS, HL, HK Głowica, wrzecion 9, nawiercanie MZK.190S Mocowanie frontu AVENTOS HK-S Dystans Blum AVENTOS HS, HL, HK Wiertło, 8 x 57 mm, praw. Siłownik AVENTOS HS, HL, HK, HK-S M01.ZB08.02 Głowica, wrzecion 8, nawiercanie 679

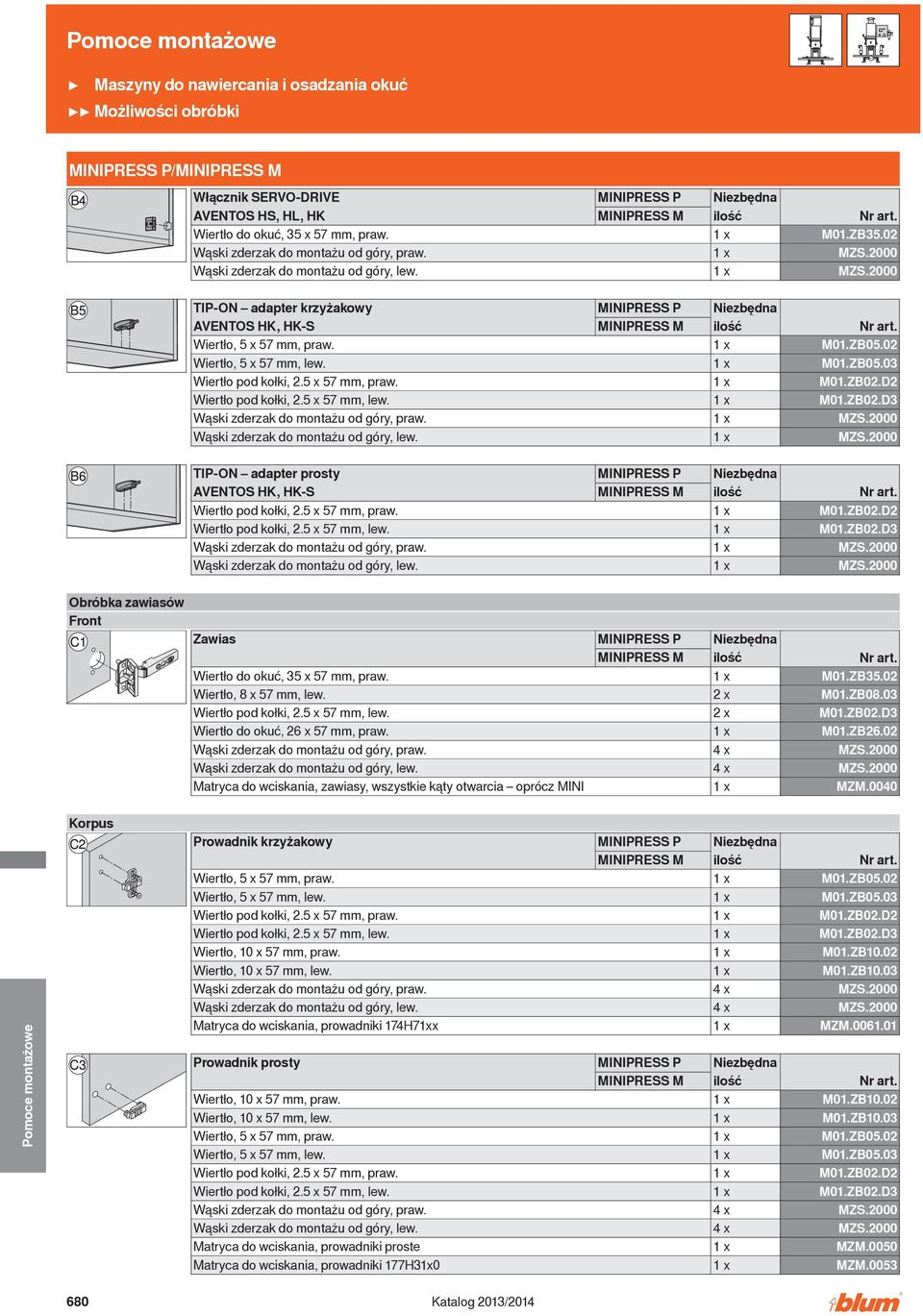

8 Możliwości obróbki / Włącznik SERVO-DRIVE AVENTOS HS, HL, HK M01.ZB35.02 TIP-ON adapter krzyżakowy AVENTOS HK, HK-S TIP-ON adapter prosty AVENTOS HK, HK-S Obróbka zawiasów Zawias M01.ZB35.02 Wiertło, 8 x 57 mm, lew. M01.ZB08.03 Wiertło do okuć, 26 x 57 mm, praw. M01.ZB26.02 Matryca do wciskania, zawiasy, wszystkie kąty otwarcia oprócz MINI MZM.0040 Prowadnik krzyżakowy Matryca do wciskania, prowadniki 174H71xx Prowadnik prosty MZM Matryca do wciskania, prowadniki proste MZM.0050 Matryca do wciskania, prowadniki 177H31x0 MZM

9 Możliwości obróbki / BLUMOTION/TIP-ON Adapter krzyżakowy BLUMOTION/TIP-ON Adapter prosty Obróbka systemów szuflad Mocowanie frontu TANDEMBOX Mocowanie frontu TANDEMBOX intivo Głowica 8-wrzecionowa Głowica, wrzecion 8, nawiercanie Mocowanie frontu TANDEMBOX antaro/tandembox plus z relingiem Głowica 8-wrzecionowa Głowica, wrzecion 8, nawiercanie 3 x Mocowanie frontu METABOX Matryca do wciskania, mocowanie frontu ZSF.1300/1800 MZM Matryca do wciskania, mocowanie frontu ZSF.1610 MZM

10 Możliwości obróbki / Mocowanie frontu METABOX z relingiem Głowica 8-wrzecionowa Głowica, wrzecion 8, nawiercanie MOVENTO-/TANDEM-regulator frontu Wiertło do okuć, 20 x 57 mm, praw. M01.ZB20.02 Matryca do wciskania, mocowanie frontu MZM.0095 Dystans Blum Wiertło, 8 x 57 mm, praw. M01.ZB08.02 Szuflada standardowa Dno/ścianka tylna Prowadnice korpusu Głowica 8-wrzecionowa Głowica, wrzecion 8, nawiercanie 5 x 5 x BLUMOTION do METABOX Głowica, wrzecion 8, nawiercanie 682

11 Możliwości obróbki / Uchwyt profilu nośnego SERVO-DRIVE Głowica, wrzecion 9, nawiercanie MZK.190S Wiertło do okuć, 25 x 57 mm, praw. M01.ZB25.02 Obróbka pozostałych produktów Złącza korpusu N, N, , Wiertło do okuć, 28 x 57 mm, praw. Wiertło do okuć, 25 x 57 mm, praw. Matryca do wciskania, obudowa złącz / / / Matryca do wciskania, złącze / Matryca do wciskania, złącze M01.ZB28.02 M01.ZB25.02 MZM.0070 MZM.0071 MZM.0077 Złącza korpusu Zawieszki do szafek 48N /03 Matryca do wciskania, zawieszki do szafek 48N0610 MZM.0078 Obróbka korpusu Wiercenie rzędu otworów Głowica 9-wrzecionowa Głowica, wrzecion 9, nawiercanie MZK.190S 5 x Wiertło, 3 x 57 mm, praw. M01.ZB03.02 Wiertło, 3 x 57 mm, lew. 5 x M01.ZB03.03 Wiercenie rzędu otworów Głowica 3-wrzecionowa Wiertło, 3 x 57 mm, praw. 1 1 M01.ZB03.02 Wiertło, 3 x 57 mm, lew. M01.ZB x 10 x 683
