1 TP7001 Elektroniczny programowalny termostat pokojowy Elektronisk kloktermostat 7-døgns programmering Elektronische programmeerbare 7-dagen kamerthermostaat Danfoss Heating Podręcznik użytkownika Brugervejledning Gebruikershandleiding

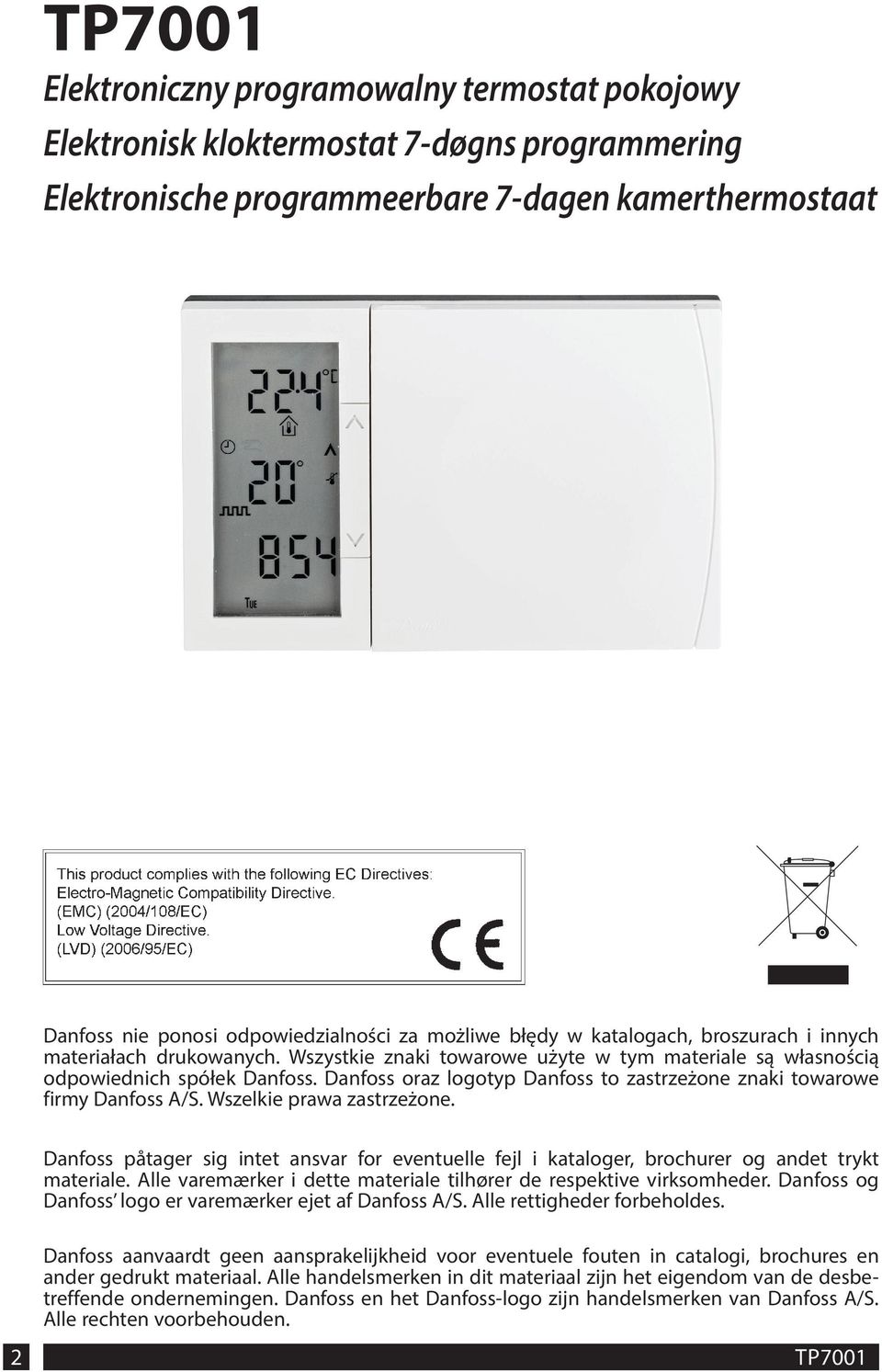

2 TP7001 Elektroniczny programowalny termostat pokojowy Elektronisk kloktermostat 7-døgns programmering Elektronische programmeerbare 7-dagen kamerthermostaat Danfoss nie ponosi odpowiedzialności za możliwe błędy w katalogach, broszurach i innych materiałach drukowanych. Wszystkie znaki towarowe użyte w tym materiale są własnością odpowiednich spółek Danfoss. Danfoss oraz logotyp Danfoss to zastrzeżone znaki towarowe firmy Danfoss A/S. Wszelkie prawa zastrzeżone. Danfoss påtager sig intet ansvar for eventuelle fejl i kataloger, brochurer og andet trykt materiale. Alle varemærker i dette materiale tilhører de respektive virksomheder. Danfoss og Danfoss logo er varemærker ejet af Danfoss A/S. Alle rettigheder forbeholdes. Danfoss aanvaardt geen aansprakelijkheid voor eventuele fouten in catalogi, brochures en ander gedrukt materiaal. Alle handelsmerken in dit materiaal zijn het eigendom van de desbetreffende ondernemingen. Danfoss en het Danfoss-logo zijn handelsmerken van Danfoss A/S. Alle rechten voorbehouden. 2 TP7001

3 Dziękujemy za zakup produktu Danfoss Tak, fordi du valgte et produkt fra Danfoss Hartelijk dank voor de aanschaf van een Danfoss-product Danfoss Heating 3

4 4 TP7001

5 Instrukcja obsługi Seria TP7001 Elektroniczny programowalny termostat pokojowy Indeks 1.0 Instrukcja obsługi Ogólny opis programowalnego termostatu pokojowego Wyświetlacz Programy ustawione fabrycznie Przed rozpoczęciem Ustawienia wyświetlacza Ustawianie daty i godziny Akceptowanie wstępnie ustawionego programu Zanim zmienisz wstępnie ustawiony program Programowanie w trybie 7-dniowym Programowanie w trybie 5/2 dni Programowanie w trybie 24-godzinnym Programowanie w trybie A+B Funkcje zaawansowane Tryb pracy Tryb termostatu Tryb wakacyjny Zmiany wprowadzane ręcznie przez użytkownika Tymczasowa zmiana uprzednio zaprogramowanej temperatury Wydłużanie czasu ustawionej temperatury o 1, 2 lub 3 godziny Zmiana ustawienia zegara (w przód lub w tył) Funkcja opóźnionego uruchomienia Regulacja optymalnego czasu uruchomienia Zdalne włączanie i wyłączanie trybu termostatu Zaawansowane funkcje programowane przez użytkownika Omówienie funkcji wybieranych przez instalatora Ograniczenie zakresu temperatury Ograniczenie zmian temperatury Blokada klawiatury Niski poziom naładowania baterii Wskaźnik czasu następnego przeglądu Resetowanie urządzenia Przycisk INFO Informacje dotyczące ustawień...30 Danfoss Heating 5

6 1.0 Instrukcja obsługi 1.1 Ogólny opis programowalnego termostatu pokojowego Programowalny termostat pokojowy pozwala zaprogramować różne wartości temperatury dla różnych okresów. Można zaprogramować jeden zestaw okresów i temperatur dla dni powszednich oraz inny zestaw temperatur dla weekendów w trybie 5/2 dni. Można też zaprogramować różne okresy i temperatury dla poszczególnych dni tygodnia w trybie 7-dniowym. Termostat umożliwia również ustawienie jednego zestawu okresów i temperatur, które będą stosowane każdego dnia tygodnia. Jest to tryb 24-godzinny. Ponadto za pomocą termostatu można skonfigurować dwa różne bloki programów, które można przypisać do dowolnego dnia tygodnia jest to tryb programowania A/B. Instalator może skonfigurować na urządzeniu TP7001 do 2, 4 lub 6 nastaw okresów i temperatury dla każdego dnia. Urządzenie TP7001 umożliwia wprowadzanie własnych nastaw przez użytkownika, łącznie z programowalną nastawą ochrony przed zamarzaniem. Termostat jest wyposażony w funkcje zaawansowane, które, gdy są wymagane, konfiguruje instalator. Posiada też wiele zaawansowanych funkcji, które mogą być konfigurowane przez użytkownika. Mają one wpływ na sposób działania termostatu. Niektóre z nich mają też wpływ na funkcje programowania i zmiany wprowadzane ręcznie przez użytkownika. Przed rozpoczęciem programowania urządzenia należy zapoznać się z rozdziałem Zaawansowane opcje programowane przez użytkownika (patrz str. 23). 6 TP7001

7 1.2 Wyświetlacz BIEŻĄCA TEMPERATURA ZAPROGRAMOWANA TEMPERATURA GODZINA OPIS SYMBOLI Płomień: wskazuje, kiedy ogrzewanie jest włączone Bateria: miga przy niskim poziomie baterii Klepsydra: wyświetlana podczas programowania opóźnienia lub gdy opóźnione uruchomienie jest aktywne Kłódka: blokada klawiatury Walizka: tryb wakacyjny Dom i termometry: temperatura wewnętrzna i zewnętrzna Zegar i dłoń: tryb aktywowany czasowo i tryb ręczny Alarm: alarm jest aktywny Dni tygodnia (liczby lub tekst) Tarcza ze śnieżką: tryb ochrony przed zamarzaniem Λ strzałka w górę: ręczne zwiększenie temperatury Tryb automatyczny (6 zdarzeń na dzień) Tryb automatyczny (4 zdarzenia na dzień) Tryb automatyczny (2 zdarzenia na dzień) lub tryb całodniowy V strzałka w dół: ręczne zmniejszenie temperatury OFF: tryb wyłączenia termostatu (Off) + HRS: funkcja wydłużenia czasu działania Danfoss Heating 7

8 1.3 Wstępnie ustawione programy Urządzenie TP7001 jest dostarczane z wstępnie zaprogramowanym zestawem okresów pracy i temperatur, który jest optymalny dla większości użytkowników. Dni powszednie Mon Fri (pn-pt) Zdarzenie Godzina Temp. ( C) Zdarzenie Weekend Sat Sun (so-nd) Godzina Temp. ( C) 1 06: : : : : : : : : : : :30 15 Te nastawy można zmienić, postępując zgodnie z instrukcjami na stronach Najpierw należy wykonać czynności przedstawione na stronie 9, aby ustawić preferencje wyświetlacza. 1.4 Przed rozpoczęciem Otwórz klapkę z przodu urządzenia TP7001. Używając niemetalowego przedmiotu, naciśnij i zwolnij przycisk RESET we wgłębieniu. UWAGA: Urządzenie TP7001 jest wyposażone w podświetlany wyświetlacz. Pierwsze naciśnięcie dowolnego przycisku powoduje włączenie podświetlenia, o ile nie zostało ono wyłączone lub włączone na stałe (dotyczy tylko urządzenia z zasilaniem sieciowym). Aby ponownie podświetlić wyświetlacz, należy ponownie nacisnąć przycisk. Wszystkie przyciski będą działać normalnie do czasu, gdy nie będą naciskane przez 2 minuty. Po upływie tego czasu pierwsze naciśnięcie przycisku ponownie spowoduje włączenie podświetlenia. 8 TP7001

9 1.5 Preferencje wyświetlacza Wyświetlanie temperatury ( C lub F) Naciśnij przyciski V oraz - i przytrzymaj je przez 2 3 sekundy do momentu zmiany wyświetlanej wartości. Wyświetlanie zegara (tryb 12- lub 24-godzinny) Naciśnij przyciski Λ oraz + i przytrzymaj je przez 2 3 sekundy do momentu zmiany wyświetlanej wartości. W trybie 12-godzinnym jest wyświetlane oznaczenie AM lub PM. Dni tygodnia (liczby lub tekst) Naciśnij przyciski Λ i w celu przełączenia się między liczbowym i słownym oznaczeniem dni. 1.6 Ustawianie daty i godziny Ustawianie prawidłowej daty i godziny Urządzenie TP7001 jest wyposażone w funkcję zegara i kalendarza z funkcją automatycznej zmiany godziny wiosną i jesienią. Data i godzina są ustawiane fabrycznie dla odpowiedniej strefy czasowej (GMT, CET lub CET+1) i zazwyczaj nie wymagają zmiany. Osoby mieszkające w innej strefie czasowej powinny zapoznać się z tabelą Przesunięcie strefy czasowej na stronie 24. Jeśli jednak zmiana daty lub godziny jest konieczna z innego powodu, należy postępować zgodnie z poniższymi instrukcjami. Danfoss Heating 9

10 Ustawianie daty Naciśnij przyciski Λ oraz PROG i przytrzymaj je przez 3 sekundy do momentu wyświetlenia daty. Zacznie migać pozycja ROK. Ustaw rok za pomocą przycisków Λ i V (Rys. 1). Użyj przycisku - lub +, aby przejść do pozycji MIESIĄC, a następnie ustaw miesiąc za pomocą przycisków Λ i V (Rys. 2). Fig. 1 Fig. 2 Użyj przycisku - lub +, aby przejść do pozycji DZIEŃ, a następnie ustaw dzień miesiąca za pomocą przycisków Λ i V (Rys. 3). W przypadku próby wybrania nieprawidłowej daty urządzenie odrzuci tę wartość i zastosuje najbliższą prawidłową. Zaleca się ustawienie daty w formacie rr/ mm/dd. Fig. 3 Fig. 4 Ustawianie poprawnej godziny Po ustawieniu daty naciśnij przycisk PROG, aby wyświetlić godzinę. Na wyświetlaczu zacznie migać godzina. Użyj przycisków + i -, aby ustawić godzinę (naciśnięcie i przytrzymanie przycisku powoduje zmianę godziny w przyrostach 10-minutowych) (Rys. 4). 10 TP7001

11 Ustawianie poprawnego dnia Dzień tygodnia jest ustawiany automatycznie na podstawie daty. Naciśnij przycisk PROG, aby wrócić do trybu normalnej pracy (RUN). (Rys. 5) Fig. 5 Fig Akceptowanie wstępnie ustawionych programów Jeśli wstępnie ustawione programy przedstawione na stronie 8 odpowiadają użytkownikowi, nie ma potrzeby wykonywania dodatkowych czynności. Aby zaakceptować te nastawy, wystarczy zamknąć przednią klapkę. Urządzenie działa w trybie pracy (RUN) (na wyświetlaczu miga dwukropek), a ogrzewanie działa zgodnie z wstępnie ustawionymi programami (Rys. 6). 1.8 Przed zmianą wstępnie ustawionych programów Instalator ustawia urządzenie tak, aby działało w trybie 7-dniowym, trybie 5/2 dni lub trybie 24-godzinnym. Aby sprawdzić, w którym trybie działa urządzenie, naciśnij przycisk PROG, aby na wyświetlaczu zaczął migać numer zdarzenia 1. W trybie 7-dniowym (Rys. 7) można zaprogramować różne nastawy dla każdego dnia tygodnia (patrz str. 12). Uwaga: Na wyświetlaczu pokazywany jest tylko jeden dzień tygodnia. W trybie 5/2 dni (Rys. 8) można zastosować jeden zestaw programów dla dni powszednich i inny zestaw dla weekendu (patrz str. 14). Uwaga: Na wyświetlaczu są pokazywane albo dni powszednie, albo dni weekendu. Fig. 7 Fig. 8 Danfoss Heating 11

12 W trybie 24-godzinnym (Rys. 9) można zastosować jeden zestaw programów, który będzie powtarzany codziennie (patrz str. 15). Uwaga: Na wyświetlaczu nie są pokazywane żadne dni tygodnia. Uwaga: Czasu zdarzeń nie można ustawić w kolejności poza sekwencją. Aby wrócić do trybu pracy (RUN) w dowolnym momencie, należy nacisnąć i przytrzymać przycisk PROG. Można też nie naciskać żadnych przycisków urządzenie automatycznie wróci do trybu pracy (RUN) po 2 minutach. Instalator skonfiguruje urządzenie tak, aby korzystało z 2, 4 lub 6 zdarzeń na dzień. Określa to liczbę zdarzeń, które można zaprogramować na dzień. Fig Programowanie w trybie 7-dniowym (Osobne programy dla każdego dnia tygodnia) a) Naciśnij przycisk PROG, aby na wyświetlaczu zaczął migać numer zdarzenia 1 (Rys. 10). b) Zmień godzinę i temperaturę w następujący sposób: i) Użyj przycisków + i, aby zmienić godzinę (naciśnięcie i przytrzymanie przycisku powoduje zmianę godziny w przyrostach 10-minutowych). ii) Użyj przycisków oraz, aby zmienić temperaturę w krokach co 0,5 C (1 F). iii) Naciśnij przycisk NEXT, aby przejść do następnego zdarzenia w danym dniu. iv) Powtórz kroki i, ii oraz iii w odniesieniu do pozostałych zdarzeń (Rys. 11). Fig. 10 Fig TP7001

13 c) Po prawidłowym ustawieniu wszystkich zdarzeń naciśnij przycisk DAY, aby zaprogramować zdarzenia dla następnego dnia. Jeśli okresy i temperatury danego dnia mają powtarzać się następnego dnia tygodnia, można użyć funkcji COPY patrz niżej. d) Powtórz kroki b i c, aby zaprogramować lub skopiować za pomocą funkcji COPY zdarzenia dla pozostałych dni tygodnia. Aby wrócić do trybu pracy (RUN), naciśnij i zwolnij przycisk PROG. Na wyświetlaczu zostanie pokazana bieżąca godzina, ustawiona temperatura i rzeczywista temperatura (Rys. 12). Fig. 12 Funkcja kopiowania normalnego 1. W kroku d naciśnij przycisk COPY. Zdarzenia z poprzedniego dnia zostaną skopiowane do aktualnie wyświetlanego dnia. Funkcja kopiowania zaawansowanego 1. Po prawidłowym ustawieniu wszystkich 6 zdarzeń naciśnij przycisk COPY. 2. Naciśnij przycisk DAY, aby wybrać dzień, do którego mają zostać skopiowane zdarzenia. 3. Po wybraniu dnia naciśnij przycisk COPY. 4. Powtarzaj kroki 2 i 3, aby skopiować wszystkie żądane dni. 5. Aby wyjść z trybu kopiowania zaawansowanego, naciśnij przycisk DAY, aby wybrać kopiowany dzień, i naciśnij przycisk COPY. Uwaga: Funkcji kopiowania zaawansowanego można używać tylko wtedy, gdy została ona włączona w opcji 2 w trybie zaawansowanych opcji programowanych przez użytkownika (patrz str. 23). Danfoss Heating 13

14 1.8.2 Programowanie w trybie 5/2 dni (Osobne zestawy programów dla dni powszednich i weekendów) a) Naciśnij przycisk PROG, aby na wyświetlaczu zaczął migać numer zdarzenia 1, a następnie naciśnij przycisk DAY w celu wyświetlenia dni powszednich (Rys. 13). b) Wykonaj kroki b i c przedstawione na stronie 12, aby zaprogramować okresy i temperatury dla dni powszednich (Rys. 14). c) Naciśnij przycisk DAY, aby zaprogramować zdarzenia dla weekendu (dni 6 7), lub naciśnij przycisk COPY, aby powtórzyć program dni powszednich. Aby wrócić do trybu pracy (RUN), naciśnij i zwolnij przycisk PROG. Na wyświetlaczu zostanie pokazana aktualna godzina, ustawiona temperatura i rzeczywista temperatura (Rys. 15). Fig. 13 Fig. 14 Fig TP7001

15 1.8.3 Programowanie w trybie 24-godzinnym (Każdego dnia tygodnia jest używany ten sam program) a) Naciśnij przycisk PROG, aby na wyświetlaczu zaczął migać numer zdarzenia 1 (Rys. 16). b) Zmień godzinę i temperaturę w następujący sposób: i) Naciskaj przyciski + i, aby zmienić godzinę (naciśnięcie i przytrzymanie przycisku powoduje zmianę godziny w przyrostach 10-minutowych). ii) Użyj przycisków V i Λ, aby zmienić temperaturę w krokach co 0,5 C (1 F). iii) Naciśnij przycisk NEXT, aby przejść do następnego zdarzenia (Rys. 17). iv) Wykonaj powyższe czynności w odniesieniu do pozostałych zdarzeń. c) Po zaprogramowaniu wszystkich zdarzeń naciśnij przycisk PROG, aby wrócić do trybu pracy (RUN) rys. 18.v Fig. 16 Fig. 17 Fig Programowanie w trybie A+B (Nastawa 41 instalatora musi zostać wprowadzona w trybie 5+2) Naciśnij przyciski PROG oraz V i przytrzymaj je przez 3 sekundy. Na wyświetlaczu zostaną pokazane informacje przedstawione na rys. 19. Nastąpi przejście do opcji 1 trybu zaawansowanych opcji programowanych przez użytkownika. Użyj przycisków Λ i V, aby włączyć lub wyłączyć funkcję (1 = włączona, 0 = wyłączona). Fig. 19 Danfoss Heating 15

16 Naciśnij przycisk PROG i przytrzymaj go przez 5 sekund do momentu powrotu do trybu pracy (RUN) rys. 20. Naciśnij przycisk PROG. Na wyświetlaczu zostaną pokazane dni domyślnie przypisane do programu A: MON, TUE, WED, THU, FRI (PN, WT, ŚR, CZ, PT) rys. 21. Użyj przycisków + i -, aby przełączyć między dniami tygodnia. Aby anulować wybór dnia, na przykład TUE (WT), naciśnij przycisk V. Aby wybrać dzień, na przykład SUN (ND), naciśnij przycisk Λ. Wszelkie dni, których wybór anulowano, zostaną automatycznie przypisane do programu B. Fig. 20 Fig. 21 Programowanie dni i zdarzeń programu A a) Naciśnij przycisk PROG. Na wyświetlaczu zostanie pokazana wstępnie ustawiona godzina i temperatura (zdarzenie 1 dla programu A) rys. 22. b) Użyj przycisków + i -, aby dostosować ustawienie GODZINA (naciśnięcie i przytrzymanie przycisku powoduje zmianę godziny w przyrostach 10-minutowych). Fig TP7001

17 c) Użyj przycisków Λ i V, aby dostosować wymagane ustawienie TEMPERATURA w krokach co 0,5 C (1 F).d) Naciśnij przycisk NEXT, aby przejść do następnej wstępnie ustawionej godziny i temperatury (zdarzenie 2) rys. 23. e) Powtarzaj kroki b, c i d, aby zaprogramować pozostałe zdarzenia. Programowanie dni i zdarzeń programu B a) Naciśnij przycisk DAY i przytrzymaj go do momentu wyświetlenia pierwszej wstępnie ustawionej godziny i temperatury (zdarzenie 1 programu B) rys. 24. b) Użyj przycisków + i -, aby dostosować ustawienie GODZINA (naciśnięcie i przytrzymanie przycisku powoduje zmianę godziny w przyrostach 10-minutowych). c) Użyj przycisków Λ i V, aby dostosować wymagane ustawienie TEMPERATURY. d) Naciśnij przycisk PROG, aby przejść do następnej wstępnie ustawionej godziny i temperatury (zdarzenie 2) rys. 25. e) Powtarzaj kroki b, c i d, aby zaprogramować pozostałe zdarzenia. Uruchamianie programu Naciśnij przycisk PROG, aby wrócić do trybu pracy (RUN). Instalacja grzewcza będzie działać zgodnie z zaprogramowanymi okresami i temperaturami (Rys. 26). Fig. 23 Fig. 24 Fig. 25 Fig. 26 Danfoss Heating 17

18 2.0 Funkcje zaawansowane 2.1 Tryb pracy Przycisk MODE umożliwia zmianę trybu działania zaprogramowanych zdarzeń: 1. Tryb automatyczny a. 6 zdarzeń b. 4 zdarzenia c. 2 zdarzenia 2. Tryb całodniowy a. Uruchamiane jest tylko pierwsze i ostatnie zaprogramowane zdarzenie. 3. Tryb termostatu a. W trybie termostatu wszystkie profile czasowe są ignorowane, a temperatura jest utrzymywana na poziomie ustawionym ręcznie przez użytkownika. Uwaga: W przypadku ustawienia dwóch zdarzeń na dzień tryb automatyczny i całodniowy działają tak samo, dlatego naciśnięcie przycisku MODE będzie powodować przełączanie tylko między trybem automatycznym i trybem wyłączenia termostatu (Off). Jeśli jest włączony tryb automatyczny lub całodniowy, jest wyświetlany symbol zegara informujący o tym, że będą stosowane zaprogramowane zdarzenia. 2.2 Tryb termostatu Urządzenie TP7001 można skonfigurować tak, aby temperatura była regulowana w odniesieniu do stałej temperatury wybranej przez użytkownika zamiast zgodnie z ustawionym programem. Naciśnij przyciski oraz i przytrzymaj je do momentu, gdy na wyświetlaczu zacznie migać dwukropek i zostanie wyświetlona domyślna temperatura włączenia ochrony przed zamarzaniem (5 C). Naciskaj przyciski i, aby ustawić żądaną temperaturę. UWAGA: Urządzenie będzie działać w trybie termostatu do czasu ponownego naciśnięcia i przytrzymania przycisków oraz. 18 TP7001

19 Tryb termostatu można też aktywować i dezaktywować za pomocą przycisku MODE. Tryb termostatu i tryb automatyczny można również aktywować zdalnie za pomocą funkcji zdalnego włączania i wyłączania (patrz str. 22). Kiedy tryb termostatu jest aktywny, wyświetlany jest symbol dłoni informujący o tym, że jest to tryb nastaw ręcznych. UWAGA: Gdy wybrana temperatura będzie równa lub niższa niż zaprogramowana temperatura włączenia ochrony przed zamarzaniem, wyświetlony zostanie także symbol funkcji ochrony przed zamarzaniem. 2.3 Tryb wakacyjny Urządzenie TP7001 może utrzymywać stałą niską temperaturę, gdy lokatorów nie ma w domu, i wrócić do zaprogramowanych nastaw w określonym dniu. Naciśnij przycisk DAY i przytrzymaj go przez co najmniej 3 sekundy. Na wyświetlaczu zostanie pokazany symbol walizki i data z migającym rokiem (Rys. 27). Teraz można ustawić datę powrotu. Na wyświetlaczu będzie migać pozycja ROK. Użyj przycisków Λ i V, aby ustawić rok powrotu. Użyj przycisków - i +, aby przejść do pozycji MIESIĄC. Na wyświetlaczu będzie migać pozycja MIESIĄC (Rys. 28). Użyj przycisków Λ i V, aby ustawić miesiąc powrotu. Użyj przycisków - i +, aby przejść do pozycji DZIEŃ. Na wyświetlaczu będzie migać pozycja DZIEŃ (Rys. 29). Użyj przycisków Λ i V, aby ustawić dzień powrotu. Fig. 27 Fig. 28 Fig. 29 Danfoss Heating 19

20 Po poprawnym ustawieniu daty powrotu naciśnij przycisk DAY, aby włączyć tryb wakacyjny. Na wyświetlaczu zacznie migać symbol walizki i ustawiona temperatura. Temperaturę włączenia ochrony przed zamarzaniem można zmienić, ale zaleca się pozostawienie domyślnej temperatury 5 C. Tryb działania, do którego ma wrócić urządzenie (tryb automatyczny lub całodniowy albo tryb termostatu), można wybrać za pomocą przycisku MODE. W celu anulowania trybu wakacyjnego lub w przypadku wcześniejszego powrotu do domu wystarczy nacisnąć przycisk DAY, aby przywrócić tryb normalnej pracy. Tryb wakacyjny można też anulować zdalnie za pomocą funkcji zdalnego włączania i wyłączania (patrz str. 22). Kiedy tryb wakacyjny jest aktywny, wyświetlany jest symbol dłoni informujący o tym, że jest to tryb nastaw ręcznych. 2.4 Zmiany wprowadzane ręcznie przez użytkownika Czasami jest konieczna tymczasowa zmiana trybu pracy instalacji grzewczej, na przykład z powodu nietypowej pogody. Urządzenie TP7001 umożliwia ręczne wprowadzanie zmian przez użytkownika bez wpływu na ustawione programy. Kiedy zmiany wprowadzone ręcznie przez użytkownika są aktywne, na wyświetlaczu miga symbol dłoni informujący o tym, że jest aktywna zmiana ręczna Tymczasowe zwiększanie lub zmniejszanie zaprogramowanej temperatury (Rys. 30) Naciskaj przyciski V i Λ, aby wybrać żądaną temperaturę. To ustawienie będzie aktywne do następnego zaplanowanego zdarzenia. Jeśli instalator ustawił czas trwania zmian wprowadzanych ręcznie przez użytkownika, to wprowadzona zmiana będzie aktywna przez 1, 2, 3 lub 4 godziny. W przypadku określenia czasu trwania zmian wprowadzanych ręcznie przez użytkownika na wyświetlaczu zacznie migać strzałka zmiany ręcznej, gdy nadejdzie czas następnego zdarzenia. 20 TP7001

21 Fig. 30 Fig Wydłużanie czasu ustawionej temperatury o 1, 2 lub 3 godziny (Rys. 31) Naciśnij przycisk +HRS raz w celu ustawienia 1 dodatkowej godziny, dwa razy w celu ustawienia 2 dodatkowych godzin, 3 razy w celu ustawienia 3 dodatkowych godzin lub 4 razy w celu anulowania zmiany. Na wyświetlaczu zostanie pokazana ustawiona liczba dodatkowych godzin. Naciśnięcie przycisku po raz czwarty spowoduje anulowanie zmiany (Rys. 31) Zmienianie ustawienia zegara do przodu lub do tyłu To ustawienie jest konfigurowane automatycznie. Jeśli jednak wybrano zmianę ręczną (opcja 3 trybu zaawansowanych opcji programowanych przez użytkownika na stronie 24), należy postępować zgodnie z poniższymi instrukcjami. Zmiana czasu letniego na czas zimowy (cofnięcie zegara) Kiedy na wyświetlaczu będzie pokazywana godzina, naciśnij przycisk - i przytrzymaj go do momentu zmiany godziny na wcześniejszą. Zmiana czasu zimowego na czas letni (przesunięcie zegara do przodu) Kiedy na wyświetlaczu będzie pokazywana godzina, naciśnij przycisk + i przytrzymaj go do momentu zmiany godziny na późniejszą. Danfoss Heating 21

22 2.4.4 Funkcja opóźniania uruchomienia (ustawienie ekonomiczne) Termostat jest wyposażony w opcjonalną funkcję opóźniania uruchomienia, która wstrzymuje ogrzewanie przez pewien czas w cieplejsze dni, gdy temperatura w pomieszczeniu na początku zdarzenia jest zbliżona do zaprogramowanej temperatury. Jeśli ta funkcja jest włączona, można zmienić jej nastawę, naciskając przycisk Λ lub V. Pełny opis tej funkcji oraz informacje dotyczące jej włączania i konfigurowania przedstawiono w rozdziale Zaawansowane opcje programowane przez użytkownika opcje 11, 12 i 13 (str ). Uwaga: Kiedy ta funkcja jest aktywna, na wyświetlaczu miga ustawiona temperatura i jest widoczny symbol klepsydry Regulacja optymalnego czasu uruchomienia (ustawienie komfortowe) Termostat jest wyposażony w opcjonalną funkcję regulacji optymalnego czasu uruchomienia. Umożliwia ona określenie godziny, do której ma zostać ustawiona żądana temperatura pomieszczenia. Termostat oblicza, z jakim wyprzedzeniem należy zwiększyć temperaturę przed rozpoczęciem zdarzenia, aby zagwarantować, że o określonej godzinie zostanie osiągnięta żądana temperatura. Pełny opis tej funkcji oraz informacje dotyczące jej włączania i konfigurowania przedstawiono w rozdziale Zaawansowane opcje programowane przez użytkownika opcje 11, 12 i 13 (str ). Uwaga: Kiedy ta funkcja jest aktywna, na wyświetlaczu miga ustawiona temperatura. Nastawę funkcji można zmienić, naciskając przycisk lub Zdalne włączanie i wyłączanie trybu termostatu Jeśli instalator zamontował przełącznik aktywowany za pomocą telefonu lub styki okien, można włączyć lub wyłączyć tryb termostatu. Temperaturę, która ma być utrzymywana, gdy budynek jest pusty lub gdy okna są otwarte, należy wcześniej ustawić w trybie zaawansowanych opcji programowanych przez użytkownika opcja 10 (str. 25). Aby lokalnie włączyć lub wyłączyć tę funkcję, należy nacisnąć i przytrzymać przyciski Λ oraz V. Funkcja zdalnego włączania lub wyłączania pozwala też wyłączyć tryb wakacyjny. 22 TP7001

23 3.0 Zaawansowane funkcje programowane przez użytkownika Ważne: Nastawy fabryczne termostatu są odpowiednie dla większości sytuacji. Są jednak dostępne dodatkowe nastawy opcjonalne, które mogą zwiększyć komfort, wygodę użytkowania i wydajność energetyczną termostatu. Można je skonfigurować w trybie zaawansowanych opcji programowanych przez użytkownika i trybie zaawansowanych opcji programowanych przez instalatora. Przechodzenie do trybu zaawansowanych opcji programowanych przez użytkownika Naciśnij przyciski V oraz PROG i przytrzymaj je przez 3 sekundy. Urządzenie przełączy się w tryb zaawansowanych opcji programowanych przez użytkownika. Użyj przycisków + i -, aby przełączać się między opcjami, a następnie użyj przycisków Λ i V, aby zmienić nastawy opcji. Migająca cyfra po prawej stronie wyświetlacza to numer wybranej opcji. Opcja 1 Włączanie lub wyłączanie programowania A/B Ta opcja pozwala włączyć lub wyłączyć programowanie A/B. Naciśnij przycisk + w celu wyświetlenia opcji 1, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. Ta opcja jest dostępna tylko wtedy, gdy dla opcji 41 instalacji zaawansowanej ustawiono tryb = Opcja wyłączona. Działa w trybie 5/2 dni (nastawa fabryczna). 1 = Opcja włączona. Aktywuje programowanie A+B. Opcja 2 Włączanie lub wyłączanie kopiowania zaawansowanego Ta opcja umożliwia włączenie lub wyłączenie funkcji kopiowania zaawansowanego. Naciśnij przycisk +, aby wybrać opcję 2, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. 0 = Funkcja kopiowania kopiuje zdarzenia ubiegłego dnia do dnia bieżącego (nastawa fabryczna). 1 = Funkcja kopiowania umożliwia skopiowanie dowolnego dnia do innego dnia. Danfoss Heating 23

24 Opcja 3 Automatyczna zmiana czasu letniego/zimowego Ta opcja pozwala określić reguły obliczania zmian między czasem letnim i zimowym przez funkcję automatycznego zegara kalendarzowego. Naciśnij przycisk + w celu wyświetlenia opcji 3, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. 0 = Opcja wyłączona 1 = Ręcznie 2 = Europa (nastawa fabryczna) 3 = Stany Zjednoczone nowe (po 2007 r.) 4 = Stany Zjednoczone stare (przed 2007 r.) Opcja 4 Przesunięcie strefy czasowej Ta funkcja pozwala określić strefę czasową i ustawić poprawną godzinę. Naciśnij przycisk + w celu wyświetlenia opcji 4, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. 0:00 = Bez przesunięcia. Modele w Wielkiej Brytanii (nastawa fabryczna). +1:00 = Przesunięcie +1 godz. Modele w Europie Środkowej (nastawa fabryczna). +2:00 = Przesunięcie +2 godz. Modele w Europie Wschodniej (nastawa fabryczna). Od -12:00 do 14:00 = Przesunięcie od -12 godz. do +14 godz. w przyrostach 15-minutowych. Opcja 5 Podświetlenie (wersja zasilana z baterii) Ta funkcja pozwala aktywować lub dezaktywować podświetlenie wyświetlacza. Naciśnij przycisk + w celu wyświetlenia opcji 5, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. 0 = Podświetlenie jest wyłączone 1 = Podświetlenie jest włączone przez 6 sekund od momentu naciśnięcia przycisku (nastawa fabryczna) Opcja 5 Podświetlenie (wersja z zasilaniem sieciowym) Ta funkcja pozwala aktywować lub dezaktywować podświetlenie wyświetlacza. Naciśnij przycisk + w celu wyświetlenia opcji 5, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. 0 = Podświetlenie jest wyłączone 1 = Podświetlenie jest włączone przez 6 sekund od momentu naciśnięcia przycisku (nastawa fabryczna) 2 = Podświetlenie jest zawsze włączone 24 TP7001

25 Opcja 10 Ustawienie trybu ochrony przed zamarzaniem lub trybu termostatu Ta funkcja umożliwia ustawienie domyślnej temperatury trybu ochrony przed zamarzaniem lub trybu termostatu. Naciśnij przycisk + w celu wyświetlenia opcji 10, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. Dowolna wartość z zakresu od 5,0ºC do 40,0ºC w krokach co 0,5ºC Nastawa fabryczna: 5,0ºC Opcja 11 Metoda uruchamiania Ta funkcja umożliwia wybranie jednej z trzech metod uruchamiania instalacji przez termostat. Naciśnij przycisk + w celu wyświetlenia opcji 11, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę. 0 = Tryb normalny: ogrzewanie jest zwiększane lub zmniejszane w zaprogramowanych godzinach (nastawa fabryczna). 1 = Regulacja optymalnego czasu uruchomienia (ustawienie komfortowe): ta funkcja pozwala zaprogramować godzinę, o której ma zostać osiągnięta żądana temperatura. Termostat oblicza, z jakim wyprzedzeniem przed tą godziną ma zostać zwiększone ogrzewanie. Ten czas jest uzależniony od warunków pogodowych i mieści się w zakresie od 0 do 120 minut przed zaprogramowaną godziną rozpoczęcia zdarzenia. Ta opcja musi być używana razem z opcją 12 i musi być zgodna z ustawieniem optymalizacji pod kątem budynku, w którym zainstalowano urządzenie. 2 = Opóźnienie uruchomienia (ustawienie ekonomiczne): jest to metoda alternatywna dla funkcji regulacji optymalnego czasu uruchomienia. Należy ustawić godziny zdarzeń w normalny sposób, uwzględniając średni czas potrzebny na ogrzanie budynku. Termostat monitoruje czas włączenia, rzeczywistą temperaturę oraz żądaną temperaturę i opóźnia uruchomienie instalacji grzewczej, jeśli rzeczywista temperatura jest zbliżona do zaprogramowanej temperatury. Ta opcja musi być używana razem z opcją 12 i musi być zgodna z wartością opóźnienia budynku, w którym zainstalowano urządzenie. Danfoss Heating 25

26 Opcja 12 Regulacja optymalnego czasu uruchomienia/opóźnienie uruchomienia maksymalny czas aktywacji (dla opcji 11 jest ustawiona wartość 1 lub 2) Ta funkcja pozwala ustawić maksymalny czas optymalnego czasu uruchomienia lub opóźnienia uruchomienia instalacji. Naciśnij przycisk +, aby wyświetlić opcję 12, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę (ta funkcja jest aktywna tylko wtedy, gdy dla opcji 11 wybrano wartość 1 lub 2). Maksymalny czas musi być dostosowany do charakterystyki energetycznej budynku. Użyj przycisków Λ i V, aby wybrać żądany okres. Optymalny czas uruchomienia Jeśli żądana temperatura w budynku nie może zostać osiągnięta wystarczająco wcześnie, należy zwiększać nastawę w przyrostach 15-minutowych każdego dnia do czasu uzyskania właściwej wartości. Jeśli żądana temperatura w budynku jest osiągana zbyt wcześnie, należy zmniejszać nastawę w przyrostach 15-minutowych każdego dnia do czasu uzyskania właściwej wartości. 15 min; instalacje ciepłego powietrza; dobra izolacja budynku. 30 min; instalacje ciepłego powietrza; dobra izolacja budynku. 45 min; instalacje ciepłego powietrza; słaba izolacja budynku. 60 min; instalacja grzejnikowa; lekkie budownictwo; dobra izolacja budynku (nastawa fabryczna). 75 min; instalacja grzejnikowa; budownictwo lekkie; średnia izolacja budynku. 90 min; instalacja grzejnikowa; budownictwo średnie; słaba izolacja budynku. 105 min; instalacja grzejnikowa, budownictwo ciężkie; dobra izolacja budynku. 120 min; instalacja grzejnikowa; budownictwo ciężkie; słaba izolacja budynku. Opóźnione uruchomienie Jeśli w przypadku korzystania z funkcji opóźnienia uruchomienia żądana temperatura w budynku nie może zostać osiągnięta wystarczająco wcześnie, należy zmniejszać nastawę o 15 minut. Jeśli temperatura w budynku jest osiągana zbyt wcześnie, należy zwiększać nastawę o 15 minut. 120 min; instalacje ciepłego powietrza; dobra izolacja budynku. 105 min; instalacje ciepłego powietrza; dobra izolacja budynku. 90 min; instalacje ciepłego powietrza; słaba izolacja budynku. 75 min; instalacja grzejnikowa; budownictwo lekkie; dobra izolacja budynku. 60 min; instalacja grzejnikowa; budownictwo lekkie; średnia izolacja budynku (nastawa fabryczna). 45 min; instalacja grzejnikowa; budownictwo średnie; słaba izolacja budynku. 30 min; instalacja grzejnikowa, budownictwo ciężkie; dobra izolacja budynku. 15 min; instalacja grzejnikowa; budownictwo ciężkie; słaba izolacja budynku. 26 TP7001

27 Opcja 13 Regulacja optymalnego czasu uruchomienia/ Opóźnienie uruchomienia ustawienie zdarzeń (dla opcji 11 jest ustawiona wartość 1 lub 2) Funkcję optymalnego czasu uruchomienia lub opóźnienia uruchomienia można zastosować do zdarzenia 1 lub do każdego zdarzenia, dla którego jest wymagana wyższa temperatura niż temperatura poprzedniego zdarzenia. Naciśnij przycisk +, aby wyświetlić opcję 13, a następnie użyj przycisków Λ i V, aby wybrać żądaną nastawę (ta funkcja jest aktywna tylko wtedy, gdy dla opcji 11 wybrano wartość 1 lub 2). 0 = Funkcja jest stosowana tylko do zdarzenia 1 (nastawa fabryczna). 1 = Funkcja jest stosowana do wszystkich zdarzeń i jest aktywowana w przypadku zdarzeń wymagających temperatury wyższej niż temperatura poprzedniego zdarzenia. 3.1 Omówienie funkcji wybieranych przez instalatora, które mogą mieć wpływ na działanie termostatu Ograniczenie zakresu temperatury Ta funkcja umożliwia instalatorowi zaprogramowanie temperatury minimalnej i maksymalnej. Może ona ograniczyć zakres temperatury ustawiany przez użytkownika za pomocą termostatu Ograniczenie zmian temperatury Ta funkcja umożliwia instalatorowi ograniczenie liczby stopni, o jaką użytkownik może zmienić zaprogramowaną temperaturę. Pozwala ona też instalatorowi określić reguły dotyczące czasu, przez jaki będzie obowiązywać wartość zmieniona przez użytkownika Blokada klawiatury Ta funkcja pozwala instalatorowi zablokować klawiaturę lub ograniczyć jej funkcjonalność w celu zapobieżenia nieuprawnionym zmianom zaprogramowanych wartości i limitów. Uwaga: Częściowa blokada klawiatury symbol kłódki miga Pełna blokada klawiatury symbol kłódki jest wyświetlany na stałe Danfoss Heating 27

28 3.2 Niski poziom baterii (tylko wersje zasilane z baterii) Jeśli baterie nie zostaną wymienione w ciągu 15 dni od czasu wyświetlenia ostrzeżenia o niskim poziomie baterii (symbol baterii migający na wyświetlaczu), urządzenie wyłączy się. W normalnych warunkach termostat wyłącza zawór lub kocioł, którym steruje. W skrajnie zimnym klimacie wyłączenie ogrzewania może powodować zamarzanie budynku. Aby uniknąć takiej sytuacji, instalator może skonfigurować urządzenie w celu włączenia ogrzewania w przypadku rozładowania baterii zamiast wyłączenia ogrzewania. Doprowadzi to do wyższego zużycia energii, ale zapobiegnie uszkodzeniu budynku. Jeśli to możliwe, należy sprawdzić, czy instalator poprawnie skonfigurował tę funkcję. Uwaga: Jeśli wyświetlacz LCD nie włączy się natychmiast po wymianie baterii, należy sprawdzić orientację baterii. Nie należy pozostawiać baterii w produkcie, kiedy wyświetlacz nie działa. Jeśli po wymianie baterii wyświetlacz jest pusty, konieczne jest częściowe zresetowanie urządzenia. Szczegółowe informacje przedstawiono na stronie Wskaźnik czasu następnego przeglądu 28 Jeśli budynek jest przeznaczony do wynajmu, właściciel może poprosić instalatora o ustawienie wskaźnika czasu następnego przeglądu serwisowego. Jest to zalecane ze względów bezpieczeństwa, zwłaszcza gdy w budynku jest ogrzewanie gazowe. Jeśli ta funkcja zostanie włączona, 28 dni przed datą planowanego przeglądu każdego dnia w południe urządzenie będzie emitować ostrzeżenia wizualne i dźwiękowe. Sygnał dźwiękowy będzie trwać 10 sekund i będzie powtarzany co godzinę. Na wyświetlaczu będzie widoczny napis SEr i data planowanego przeglądu serwisowego. Ostrzeżenia wizualne i dźwiękowe będą emitowane do czasu anulowania ich przez naciśnięcie przycisku. Po wyłączeniu alarm zostanie wznowiony następnego dnia. Symbol alarmu będzie migać na stałe. Jeśli przegląd kotła nie zostanie przeprowadzony przed planowaną datą, każdego dnia w południe będą emitowane ostrzeżenia wizualne i dźwiękowe. Sygnał dźwiękowy będzie trwać 1 minutę i będzie powtarzany co godzinę. Na wyświetlaczu będzie widoczny napis SEr i data planowanego przeglądu serwisowego. Ostrzeżenia wizualne i dźwiękowe będą emitowane do czasu anulowania ich przez naciśnięcie przycisku. Po wyłączeniu alarm zostanie wznowiony następnego dnia. Symbol alarmu będzie migać na stałe. TP7001

29 Ponadto wszystkie przyciski do ręcznego wprowadzania zmian i programowania zostaną zablokowane, a ogrzewanie może być doprowadzane przez ograniczony czas co godzinę lub w ogóle nie być doprowadzane, w zależności od nastaw wprowadzonych przez instalatora. Instalator może wyłączyć lub zresetować wskaźnik czasu następnego przeglądu w ramach przeglądu kotła. Ta funkcja dotyczy bezpieczeństwa gazowego i dostęp do niej ma tylko instalator. 5.0 Resetowanie urządzenia Resetowanie częściowe: Jeśli z jakiegoś powodu wyświetlacz zawiesi się, naciśnij przycisk RESET służący do ponownego uruchamiania mikrokomputera. Nie powoduje to zresetowania programów, godzin ani dat. Zaleca się wykonanie tej czynności podczas instalacji. Pełne resetowanie przez użytkownika: Naciśnij i zwolnij przycisk RESET, przytrzymując wciśnięty przycisk PROG. Powoduje to zresetowanie godzin zdarzeń i wszelkich nastaw zaawansowanych funkcji programowanych przez użytkownika, ale nie powoduje zresetowania daty i godziny. Pełne resetowanie przez instalatora: Ta funkcja jest dostępna tylko dla instalatora. Oprócz powyższych skutków powoduje to przywrócenie wszystkich fabrycznych nastaw zaawansowanych opcji programowanych przez instalatora, ale nie powoduje zresetowania daty, godziny i planowanej daty przeglądu. 6.0 Przycisk INFO Przycisk INFO umożliwia wyświetlanie różnych informacji, jednak dostępność informacji zależy od konfiguracji urządzenia. Możliwe jest wyświetlenie następujących informacji: Godzina/temperatura następnego zdarzenia Jeśli urządzenie działa w trybie automatycznym lub całodniowym, naciśnięcie przycisku INFO powoduje wyświetlenie godziny i temperatury następnego zdarzenia. Wyświetlane informacje dotyczące zdarzenia obejmują wszelkie zmiany ustawienia +HRS, które mogą być aktywne. Jeśli na wyświetlaczu miga godzina i temperatura następnego zdarzenia, oznacza to, że jest aktywna ustawiona przybliżona godzina funkcji optymalnego czasu uruchomienia lub opóźnienia uruchomienia lub że jest aktywna zmiana wprowadzona na określony czas. Danfoss Heating 29

30 Temperatura zewnętrzna Jeśli został zainstalowany czujnik temperatury zewnętrznej, naciśnięcie przycisku INFO spowoduje wyświetlenie bieżącej temperatury zewnętrznej. Kolejne naciśnięcia przycisku spowodują wyświetlenie najniższej (oznaczonej napisem Lo) i najwyższej (oznaczonej napisem Hi) temperatury zewnętrznej zarejestrowanej w ciągu ostatnich 24 godzin. Temperatura podłogi Jeśli został zainstalowany ograniczający czujnik podłogowy, naciśnięcie przycisku INFO spowoduje wyświetlenie bieżącej temperatury podłogi oznaczonej symbolem termometru bez symbolu domu. Data planowanego przeglądu Jeśli instalator lub serwisant ustawił datę planowanego przeglądu, naciśnięcie przycisku INFO spowoduje jej wyświetlenie. 7.0 Informacje dotyczące ustawień Ustawienia użytkownika Opcja Opis 1 Włączanie lub wyłączanie programowania A/B 2 Włączanie lub wyłączanie kopiowania zaawansowanego 3 Reguły zegara kalendarzowego 4 Przesunięcie strefy czasowej 5 Podświetlenie wyświetlacza LCD 10 Ustawienie trybu ochrony przed zamarzaniem/termostatu 11 Metoda uruchamiania 12 Regulacja optymalnego czasu uruchomienia/opóźnienie uruchomienia maksymalny czas aktywacji 13 Regulacja optymalnego czasu uruchomienia/opóźnienie uruchomienia ustawienie zdarzeń Wartość ustawiona przez instalatora 30 TP7001

31 Uwaga dla instalatorów: W tej tabeli należy zapisać zmiany nastaw domyślnych. Ustawienia instalatora Opcja Opis 30 Ustawianie górnej granicy zakresu temperatury 31 Ustawianie dolnej granicy zakresu temperatury 32 Umożliwianie wyłączenia poniżej dolnej granicy 33 Umożliwianie włączenia powyżej górnej granicy 34 Włączanie, wyłączanie lub wybranie chronoproporcjonalności 35 Ustawianie czasu całkowania 36 Ustawianie reguły dotyczącej ręcznej zmiany temperatury 37 Ustawianie czasu trwania reguły dotyczącej ręcznej zmiany 38 Stan przekaźnika przy niskim poziomie baterii (dotyczy tylko produktów zasilanych z baterii) 40 Liczba zdarzeń na dzień 41 Tryb pracy (7-dniowy, 5/2 dni lub 24-godzinny) 70 Reguły dotyczące blokady klawiatury 71 Reguły dotyczące uruchamiania losowego (dotyczy tylko modeli z zasilaniem 24 V/230 V) 72 Numer referencyjny miejsca instalacji nadany przez właściciela 73 Numer referencyjny termostatu nadany przez właściciela 74 Format daty w zegarze kalendarzowym 75 Wyłączanie wyświetlacza LCD 80 Włączanie/wyłączanie funkcji +HRS 81 Tolerancja kalibracji termostatu 90 Definiowanie typu czujnika zdalnego 1 (Połączenie b) 92 Definiowanie typu czujnika zdalnego 2 (Połączenie C) 93 Definiowanie typu czujnika zdalnego 3 (Połączenie d) 93 Ustawianie wartości temperatury czujnika ograniczającego 94 Konfigurowanie przełącznika wejścia cyfrowego Wartość ustawiona przez instalatora Danfoss Heating 31

32 32 TP7001

33 Brugervejledning TP7001-serien Elektronisk programmerbar kloktermostat Indhold 1.0 Brugervejledning Din programmerbare kloktermostat Display Forudindstillede programmer Før du starter Indstilling af displayet Indstilling af dato og klokkeslæt Anvendelse af de forudindstillede programmer Før du ændrer de forudindstillede programmer Programmering i 7-dages tilstand Programmering i 5/2-dages tilstand Programmering i 24-timers tilstand Programmering i A+B tilstand Avancerede funktioner Tilstand Termostattilstand Ferietilstand Midlertidige overstyringer Midlertidig hævning/sænkning af temperaturen Forlængelse af den indstillede temperatur med 1, 2 eller 3 timer Stil uret frem eller tilbage Funktion til forsinket start Optimeret startstyring Fjernbetjent overstyring med eller uden termostatindstilling Avanceret brugerprogrammering Oversigt over funktioner valgt af installatøren Begrænsning af temperaturområde Begrænsning af temperaturoverstyring Tastaturlås I tilfælde af lavt batteriniveau Timer til serviceinterval Nulstilling af enheden Knappen INFO Indstillingsoversigt...58 Danfoss Heating 33

34 1.0 Brugervejledning 1.1 Din programmerbare kloktermostat Med din programmerbare kloktermostat kan du programmere forskellige temperaturer til forskellige tidspunkter. Du kan programmere ét sæt tidspunkter og temperaturer til hverdage og et andet sæt til weekenden. Dette kaldes 5/2-dages tilstand. Du kan også programmere forskellige tider og temperaturer for hver enkelt dag i ugen. Dette kaldes 7-dages tilstand. Termostaten kan også indstilles med et enkelt sæt af tidspunkter og temperaturer, der anvendes hver dag i ugen. Dette kaldes 24-timers tilstand. Termostaten kan desuden indstilles til at anvende to forskellige programmeringsgrupper, der kan knyttes til en hvilken som helst ugedag. Dette kaldes A/B-programtilstand Din installatør kan indstille TP7001 til at anvende op til 2, 4 eller 6 tids- og temperaturindstillinger hver dag. TP7001 byder på flere nyttige funktioner til overstyring af det aktive program, herunder en programmerbar frostindstilling. Din termostat er desuden udstyret med nogle avancerede funktioner, som din installatør indstiller, hvis de skal anvendes. Du kan også selv indstille en række avancerede funktioner. Disse avancerede indstillinger ændrer måden hvorpå, din termostat fungerer, og nogle af dem kan påvirke programmeringsfunktionerne og overstyringsfunktionerne. Læs instruktionerne under Avanceret brugerprogrammering, før du programmerer enheden (se side 23). 34 TP7001

35 1.2 Display AKTUEL TEMPERATUR PROGRAMMERET TEMPERATUR TID SYMBOLFORKLARING Flamme: Vises, når der er tændt for varmen Batteri: Blinker, når batteriniveauet er lavt Timeglas: Vises ved programmeringsforsinkelser, eller når Forsinket start er aktiv Hængelås: Vises, når tastaturet er låst Kuffert: Ferietilstand Hus og termometre: Indendørs og udendørs temperatur Ur og hånd: Tidsindstillet og manuel tilstand Alarm: Alarm aktiv Frostskjold: Frosttilstand Ugedage (tal eller tekst) Λ Pil op: Temperaturoverstyring op Autotilstand (6 hændelser pr. dag) Autotilstand (4 hændelser pr. dag) Autotilstand (2 hændelser pr. dag) eller tilstanden Hele dagen V Pil ned: Temperaturoverstyring ned OFF: Termostattilstand (slukket) + HRS: Forlængelsesfunktion Danfoss Heating 35

36 1.3 Forudindstillede programmer TP7001 er fra fabrikken programmeret med et sæt driftstider og temperaturer, der vil være velegnet til de fleste hjem. Ugedage (man-fre) Weekend (lør-søn) Hændelsdelse Tid Temp C Hæn- Tid Temp C 1 06: : : : : : : : : : : :30 15 Hvis du vil, kan du ændre disse indstillinger ved at følge instruktionerne på side 11 til 17. Følg først instruktionerne på side 9 for at indstille displayet. 1.4 Før du starter Åbn lågen på forsiden af din TP7001. Med en ikke-metallisk genstand skal du trykke på den forsænkede RESET-knap. Bemærk: TP7001 er udstyret med et baggrundsbelyst display. Hvis ikke det er blevet deaktiveret eller indstillet til altid at være tændt (kun muligt ved tilslutning til elnettet), vil det første tryk på en hvilken som helst knap tænde for lyset i displayet. For at aktivere knappens funktion skal der derfor trykkes på knappen endnu en gang. Alle knapper fungerer herefter normalt, indtil enheden har stået urørt i 2 minutter, hvorefter det næste tryk på en knap igen vil aktivere displaylyset. 36 TP7001

37 1.5 Indstilling af displayet Temperaturvisning ( C eller F) Hold knapperne V og - nede i 2-3 sekunder, indtil visningen ændres. Urvisning (12 eller 24 timer) Hold knapperne Λ og + nede i 2-3 sekunder, indtil visningen ændres. (AM eller PM vises ved valg af 12-timers visning) Ugedage (tal eller tekst) Tryk på Λ og for at skifte mellem visning af ugedage som tal eller tekst 1.6 Indstilling af ur og dato Indstilling af korrekt dato og klokkeslæt TP7001 indeholder et realtidsur med kalenderfunktion, der automatisk skifter mellem sommertid og vintertid. Ur og dato indstilles fra fabrikken til den relevante tidszone (GMT, CET eller CET+1) og skal i reglen ikke justeres yderligere. Bor du i en anden tidszone, kan du finde flere oplysninger i Tidszoneændring på side 24. Skulle det alligevel blive nødvendigt at justere ur eller dato, kan det gøres på følgende måde. Danfoss Heating 37

38 Justering af datoen Hold knapperne Λ og PROG nede i 3 sekunder. Nu vises datoen. Årstallet YEAR blinker, brug Λ eller V til at indstille det korrekte årstal (fig 1). Brug - eller + til at vælge MONTH (MÅNED), og indstil derefter den korrekte måned med Λ eller V (fig 2). Fig. 1 Fig. 2 Brug - eller + til at vælge DATE (DATO), og indstil derefter den korrekte dato med Λ eller V (fig 3). Forsøger du at vælge en ugyldig dato, vælger enheden i stedet den nærmeste gyldige dato. Det anbefales at indstille datoen i rækkefølgen åå/mm/dd. Fig. 3 Fig. 4 Indstilling af uret Efter indstilling af datoen skal du trykke på PROG for at få vist uret. Det aktuelle tidspunkt blinker i displayet. Brug knapperne + og - til at indstille uret (hold knappen nede for at justere tiden frem eller tilbage i spring på 10 minutter) (fig. 4). 38 TP7001

39 Indstilling af ugedag Ugedagen vælges automatisk af systemet ud fra den valgte dato. Tryk på PROG for at vende tilbage til normal drift (RUN). (fig. 5) Fig. 5 Fig Anvendelse af de forudindstillede programmer Ønsker du at gøre brug af de forudindstillede programmer på side 8, behøver du ikke foretage dig yderligere. Indstillingerne accepteres, når du lukker frontlågen. Enheden er nu i tilstanden RUN (KØR) (et kolon blinker i displayet), og opvarmningen fungerer som fastsat i de forudindstillede programmer (fig. 6). 1.8 Før du ændrer de forudindstillede programmer Din installatør skal indstille din enhed til at køre i enten 7-dages tilstand, 5/2-dages tilstand eller 24-timers tilstand. For at se hvilken tilstand, din enhed anvender, skal du trykke på PROG, indtil hændelse 1 blinker i displayet. I 7-dages tilstand (fig. 7) kan du programmere forskellige indstillinger til hver enkelt dag i ugen (se side 12). Bemærk: Der vises kun én ugedag i displayet. I 5/2-dages tilstand (fig. 8) kan du angive ét sæt indstillinger til brug på hverdage og et andet sæt til brug i weekenden (se side 14). Bemærk: Der vises enten hverdage eller weekend-dage i displayet. Fig. 7 Fig. 8 Danfoss Heating 39

40 I 24-timers tilstand (fig. 9) kan du angive ét sæt indstillinger, der anvendes hver dag (se side 15). Bemærk: Der vises ingen ugedage i displayet. Bemærk: Hændelsestider kan ikke indstilles ude af rækkefølge. Du kan altid vende tilbage til tilstanden Fig. 9 RUN (KØR) ved at holde knappen PROG nede. Desuden vil enheden automatisk vende tilbage til tilstanden RUN (KØR) efter 2 minutter, hvis der ikke trykkes på nogen knapper. Din installatør har indstillet din enhed til at køre med 2, 4 eller 6 hændelser pr. dag. Denne indstilling afgør, hvor mange hændelser pr. dag du kan programmere Programmering i 7-dages tilstand (Separate programmer for hver ugedag) a) Tryk på PROG, indtil hændelse 1 blinker (fig. 10). b) Juster tidspunkt og temperatur på følgende måde: i) Brug knapperne + eller for at justere tidspunktet (hold knappen nede for at springe 10 minutter ad gangen). ii) Brug knapperne eller til at justere temperaturen i trin på 0,5 C (1 F). iii) Tryk på NEXT (NÆSTE) for at gå videre til dagens næste hændelse. iv) Gentag trin i, ii og iii ovenfor for hver af de resterende hændelser (fig. 11). Fig. 10 Fig TP7001

41 c) Når alle hændelser er indstillet korrekt, skal du trykke på DAY (DAG) for at programmere hændelserne for den næste dag (hvis en dags hændelsestider og -temperaturer skal gentages på en anden ugedag, kan du bruge funktionen COPY (KOPI) - se nedenfor). d) Gentag trin b og c for at programmere (eller kopiere med COPY) hændelser for resten af ugen. For at vende tilbage til tilstanden RUN (KØR) skal du trykke på knappen PROG. Displayet viser nu uret, den indstillede temperatur og den faktiske temperatur (fig. 12). Fig. 12 Den almindelige kopieringsfunktion 1. Ved trin d kan du trykke på knappen COPY for at kopiere den foregående dags hændelser til den viste dag. Den avancerede kopieringsfunktion 1. Tryk på knappen COPY (KOPI), når alle 6 hændelser er indstillet korrekt. 2. Tryk på knappen DAY (DAG) for at vælge hvilken dag, du vil kopiere til. 3. Når dagen er valgt, skal du trykke på knappen COPY (KOPI). 4. Fortsæt med trin 2 og 3, indtil alle de dage, du ønsker at kopiere, er blevet kopieret. 5. For at afslutte den avancerede kopieringstilstand skal du trykke på knappen DAY (DAG), indtil den dag, der kopieres fra, er valgt, hvorefter du skal trykke på knappen COPY (KOPI). Bemærk: Du kan kun bruge avanceret kopiering, hvis den avancerede kopieringsfunktion er blevet aktiveret under valgmulighed 2 i Avanceret brugerprogrammering (se side 23). Danfoss Heating 41
