1 ZG /2011 Załącznik 2b do SIWZ na Wykonanie dokumentacji projektowej wraz z uzyskaniem stosownych pozwoleń na budowę oraz budowa zbiorników w ramach programu pn. Zwiększanie możliwości retencyjnych oraz przeciwdziałanie powodzi i suszy w ekosystemach leśnych na terenach nizinnych Nazwa zamówienia: Wykonanie dokumentacji projektowej wraz z uzyskaniem stosownych pozwoleń na budowę oraz budowa zbiorników w ramach programu pn. Zwiększanie możliwości retencyjnych oraz przeciwdziałanie powodzi i suszy w ekosystemach leśnych na terenach nizinnych" Program współfinansowany ze środków Funduszu Spójności Unii Europejskiej Adres obiektu budowlanego: Obiekt nr w leśnictwie Łaziska, oddział 146 b, c, f powiat szydłowiecki, Kod zamówienia wg CPV: Budowa zbiorników Przygotowanie terenu pod budowę Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Usuwanie wierzchniej warstwy gleby Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Budowa obiektów inżynierii wodnej Budowa nasypów Usługi inżynierskie w zakresie projektowania Nazwa Zamawiającego: Państwowe Gospodarstwo Leśne Lasy Państwowe, Nadleśnictwo Radom z siedzibą w Radomiu ul. Janiszewska Radom reprezentowane przez Nadleśniczego mgr inż. Jerzego Jacka Karaśkiewicza radom@radom.lasy.gov.pl 1

2 Program funkcjonalno użytkowy opracował: Bogdan Zięba Spis treści I CZĘŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające zadanie Charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne i szczegółowe właściwości funkcjonalno użytkowe... 7 II CZĘŚĆ INFORMACYJNA

3 I CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest zadanie polegające na zaprojektowaniu i realizacji robót budowlanych związanych z odbudową zbiornika retencyjnego w leśnictwie Łaziska Obiekt nr i polega na: 1) wykonania projektu budowlano - wykonawczego w zakresie uwzględniającym specyfikę robót budowlanych, 2) wykonania specyfikacji technicznej wykonania i odbioru robót budowlanych, 3) sporządzenia harmonogramu rzeczowo - finansowego, 4) pełnienia nadzoru autorskiego nad realizacją robót, 5) wykonania robót budowlanych, 6) odtworzenia zniszczonych w czasie wykonywania prac nawierzchni dróg oraz zieleni, 7) wykonania projektu powykonawczego, uwzględniającego wszelkie zmiany wynikłe w czasie wykonywania robót budowlanych w stosunku do projektu budowlano - wykonawczego wraz z inwentaryzacją geodezyjną, 8) przeniesienia na Zamawiającego autorskich praw majątkowych do projektu budowlano-wykonawczego oraz projektu powykonawczego, 9) udzielenia 36 miesięcznej gwarancji na wykonane roboty (w tym również odtworzonych nawierzchni) Charakterystyczne parametry określające zadanie - Powierzchnia lustra wody ok. 6,0 ha zakładana retencja min m 3 - Nachylenie skarp bocznych zbiornika 1:3 i 1:5 wodopoje dla zwierząt min. 3 szt. - Remont zapory czołowej szerokości 5,0 m i długości ok. 280 mb - Utwardzenie odcinka drogi przez groblę czołową zbiornika 3

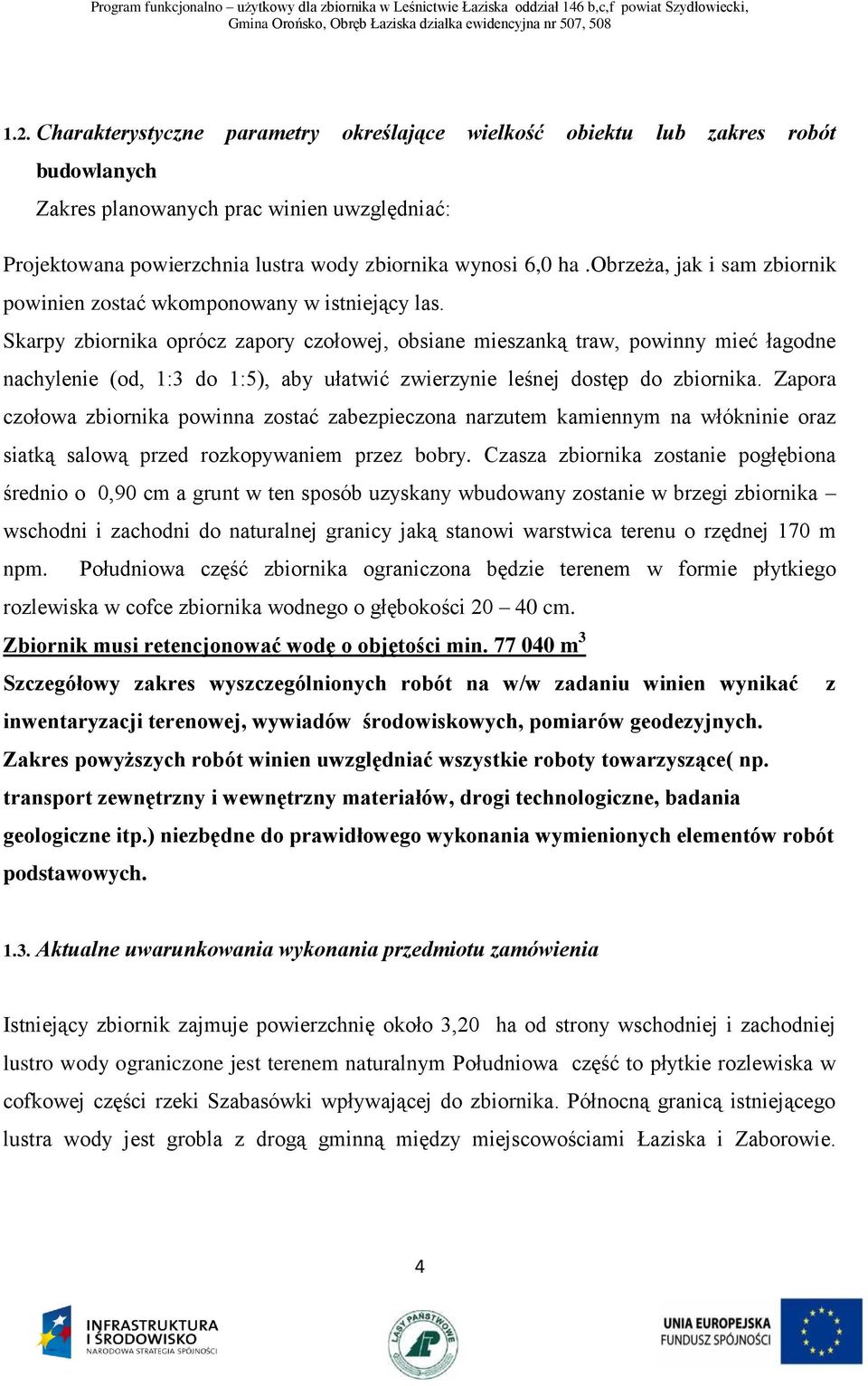

4 1.2. Charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych Zakres planowanych prac winien uwzględniać: Projektowana powierzchnia lustra wody zbiornika wynosi 6,0 ha.obrzeża, jak i sam zbiornik powinien zostać wkomponowany w istniejący las. Skarpy zbiornika oprócz zapory czołowej, obsiane mieszanką traw, powinny mieć łagodne nachylenie (od, 1:3 do 1:5), aby ułatwić zwierzynie leśnej dostęp do zbiornika. Zapora czołowa zbiornika powinna zostać zabezpieczona narzutem kamiennym na włókninie oraz siatką salową przed rozkopywaniem przez bobry. Czasza zbiornika zostanie pogłębiona średnio o 0,90 cm a grunt w ten sposób uzyskany wbudowany zostanie w brzegi zbiornika wschodni i zachodni do naturalnej granicy jaką stanowi warstwica terenu o rzędnej 170 m npm. Południowa część zbiornika ograniczona będzie terenem w formie płytkiego rozlewiska w cofce zbiornika wodnego o głębokości cm. Zbiornik musi retencjonować wodę o objętości min m 3 Szczegółowy zakres wyszczególnionych robót na w/w zadaniu winien wynikać z inwentaryzacji terenowej, wywiadów środowiskowych, pomiarów geodezyjnych. Zakres powyższych robót winien uwzględniać wszystkie roboty towarzyszące( np. transport zewnętrzny i wewnętrzny materiałów, drogi technologiczne, badania geologiczne itp.) niezbędne do prawidłowego wykonania wymienionych elementów robót podstawowych Aktualne uwarunkowania wykonania przedmiotu zamówienia Istniejący zbiornik zajmuje powierzchnię około 3,20 ha od strony wschodniej i zachodniej lustro wody ograniczone jest terenem naturalnym Południowa część to płytkie rozlewiska w cofkowej części rzeki Szabasówki wpływającej do zbiornika. Północną granicą istniejącego lustra wody jest grobla z drogą gminną między miejscowościami Łaziska i Zaborowie. 4

5 Grobla ta jest zaporą czołową zbiornika z elementami piętrzącymi w postaci jazu na Szabasówce i budowli upustowej zlokalizowanej na młynówce. Obecne piętrzenie na rzędnej 166,48 zapewnia głębokość wody w zbiorniku od 20 cm do 100 przy jazie. W wyniku przeprowadzonych pomiarów głębokości istniejącego zbiornika stwierdzono, że jest on mocno zamulony na powierzchni 90% obecnego lustra wody. Jaz i budowla upustowa są w dobrym stanie technicznym natomiast zapora czołowa i istniejąca na niej droga gruntowa są w bardzo złym stanie technicznym wymagającym natychmiastowego remontu. Zapora czołowa stanowiąca korpus drogi na długości 150 m rozmyta po przelaniu się wód powodziowych przez koronę drogi. Wystąpienie kolejnego przelania się wód przez drogę może spowodować rozmycie grobli awarię zbiornika i zlanie miejscowości Mniszek znajdującej się poniżej piętrzenia na Szabasówce. Realizacja robót budowlanych może nastąpić po zaakceptowaniu przez Zamawiającego projektu technicznego. Dokumentacja projektowa. Zakres i specyfika robót wymaga: a) dokumentacji wymaganej do uzyskania pozwolenia na budowę b) dokumentacji projektowej służącej do opisu przedmiotu zamówienia na wykonanie robót budowlanych, obejmującej zakres zgodny z 4 ust.2 Rozporządzenia Ministra Infrastruktury z dnia 2 września 2004 r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. nr 202/2004, poz.2072). c) opinii geologicznej dotyczącej oceny gruntu wykorzystywanego do podwyższenia i wyrównania korony wału. d) uzyskanie wymaganych uzgodnień, decyzji i opinii wymaganych odrębnymi przepisami f) opracowania, w uzgodnieniu z inwestorem specyfikacji technicznych wykonania i odbioru robót w zakresie, o którym mowa w w/ cyt. Rozporządzenia. 5

6 g) sporządzenia przedmiaru robót w zakresie o którym mowa w 6 cyt. rozporządzenia- 2 egz. h) sporządzenia informacji dotyczącej bezpieczeństwa i ochrony zdrowia, w przypadku gdy jej opracowanie jest wymagane na podstawie odrębnych przepisów. i) sporządzenie operatu wodno-prawnego. Realizacja robót : Realizacją powinny być objęte prace podstawowe- należy przez to rozumieć minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają cel ich wykonania. Wykonawca podejmujący się realizacji przedmiotu zamówienia zobowiązany jest do: - realizacji robót w oparciu o uzgodnioną i przyjętą przez Zamawiającego dokumentację projektową - prowadzenia dziennika budowy i księgi obmiarów - przygotowania rozliczenia końcowego robót i sporządzenia przy współpracy z inspektorem nadzoru inwestorskiego operatu powykonawczego - sprawowania nadzoru autorskiego nad realizowanymi robotami - przekazania zrealizowanego zadania Nadleśnictwu Radom - sporządzenia inwentaryzacji geodezyjnej powykonawczej Wykonawca zobowiązany jest do wypłaty odszkodowań za szkody wynikłe w trakcie prowadzenia robót. Wykonawca będzie zobowiązany do przejęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: - organizacji robót - zabezpieczenia interesów osób trzecich - ochrony środowiska - warunków bezpieczeństwa pracy - warunków bezpieczeństwa ruchu drogowego związanego z budową - zabezpieczenia placu budowy przed dostępem osób trzecich 6

7 Zamawiający ustanowi nadzór inwestorski nad wykonaniem wszystkich robót objętych zadaniem i będzie prowadził bieżącą kontrolę wykonywanych robót. Kontroli będą w szczególności poddane: - rozwiązania projektowe zawarte w dokumentacji projektowej - sposób wykonania robót pod katem zgodności ich wykonania z projektem i specyfikacją techniczną wykonania i odbioru robót. Termin w jakim należy wykonać zadanie: Zakończenie robót : 30 listopada 2013r Ogólne i szczegółowe właściwości funkcjonalno użytkowe Wykonanie robot i oddanie do użytku (przekazanie do eksploatacji) przedmiotu zamówienia musi być zrealizowane zgodnie z obowiązującymi przepisami ustawy z dnia 07 lipca 1994r. Prawo budowlane (Dz.U.Nr 207/2003 poz.2016 z późn.zm.). Wykonanie i oddanie do użytku musi być również zgodne z wszelkimi aktami prawnymi właściwymi w przedmiocie zamówienia, z przepisami techniczno-budowlanymi, obowiązującymi polskimi normami, wytycznymi oraz zasadami wiedzy technicznej. Efektem końcowym wykonanych robót ma być wykonanie zbiornika magazynującego wodę na zakładanym poziomie retencji w ilości m 3 W celu oszacowania i wyceny zakresu robót dla potrzeb sporządzenia oferty należy kierować się: - wynikami szczegółowych wizji terenowych i inwentaryzacji własnych - wynikami badań i pomiarów własnych - wynikami opracowań własnych - zapisami zawartymi w niniejszym programie funkcjonalno-użytkowym Podstawą płatności jest cena ryczałtowa skalkulowana przez Wykonawcę, obejmująca wszystkie prace niezbędne do realizacji zadania. 7

8 Kwoty ryczałtowe obejmować będą : - robociznę bezpośrednią wraz z towarzyszącymi kosztami - wartość wbudowanych materiałów wraz z kosztami zakupu, transportu, magazynowania i ewentualnych ubytków - wartość pracy sprzętu wraz z kosztami towarzyszącymi - koszty pośrednie, zysk kalkulacyjny i ryzyko. W skład kosztów pośrednich wchodzą: płace personelu i kierownictwa budowy, pracowników nadzoru i laboratorium, koszty urządzenia i eksploatacji zaplecza budowy ( w tym doprowadzenie energii i wody, budowa dróg technologicznych i dojazdowych, itp.), koszty dostosowania się do wymagań zawartych w Specyfikacjach Technicznych Wykonania i Odbioru Robót Budowlanych, koszty utrzymania dojazdów, koszty dotyczące oznakowania robót, wydatki dotyczące bhp, zapewnienie obsługi geodezyjnej i geologicznej, usługi obce na rzecz budowy, koszty dokumentacji projektowej i geologicznej, koszty specyfikacji technicznych wykonania i odbioru robót budowlanych, koszty szkolenia BHP pracowników i dozoru budowy, koszty technologii robót wynikające z przyjętych rozwiązań technicznych i technologicznych w ramach opracowań Wykonawcy, opłatę za dzierżawę placów, koszty odszkodowań za zniszczenia w czasie prowadzonych robót, koszty opracowania powykonawczej dokumentacji geodezyjno-kartograficznej, zysk kalkulacyjny zawierający ewentualne ryzyko Wykonawcy z tytułu innych wydatków mogących wystąpić w czasie realizacji robót i w okresie gwarancyjnym. - podatki obliczane zgodnie z obowiązującymi przepisami. Wykonawca musi się liczyć z sytuacją, ze rodzaje robót i ilości zawarte w niniejszym programie funkcjonalno-użytkowym są ilościami szacunkowymi i mogą ulec zmianie po opracowaniu dokumentacji projektowej. Szczegółowe rozwiązania wpływające na zwiększenie zakresu robót stanowią ryzyko Wykonawcy i nie będą traktowane jako roboty dodatkowe, zwłaszcza że podstawą 8

9 płatności będzie cena ryczałtowa skalkulowana przez Wykonawcę na etapie przygotowania oferty. W wycenie zadania przewidzieć wypłatę odszkodowań za zniszczenia powstałe w trakcie wykonawstwa, w kosztach transportu uwzględnić należy wszelkie koszty związane z naprawą wszelkich szkód powstałych w wyniku korzystania z dróg. Wykonawca zobowiązany jest indywidualnie ustalić z zarządcami dróg warunki na jakich może z nich korzystać, dobrać odpowiednią nośność sprzętu itp. 2.2.Wymagania zamawiającego w stosunku do przedmiotu zamówienia dotyczące: - przygotowania terenu budowy - architektury (nie dotyczy) - konstrukcji (budowli wodnych) - instalacji (nie dotyczy) - wykończenia - zagospodarowania terenu Wykonawca jest zobowiązany do realizacji przedmiotu zamówienia stosując Wytyczne do realizacji obiektów małej retencji w Nadleśnictwach cześć techniczna wydane przez Centrum Koordynacji Projektów Środowiskowych (sierpień, 2008 r.) spełniając wymagania ustawy Prawo budowlane, i innych ustaw i rozporządzeń, Polskich Norm, zasad wiedzy technicznej i sztuki budowlanej. II CZĘŚĆ INFORMACYJNA 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Wykonawca we własnym zakresie pozyska wszelkie niezbędne dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów. 9

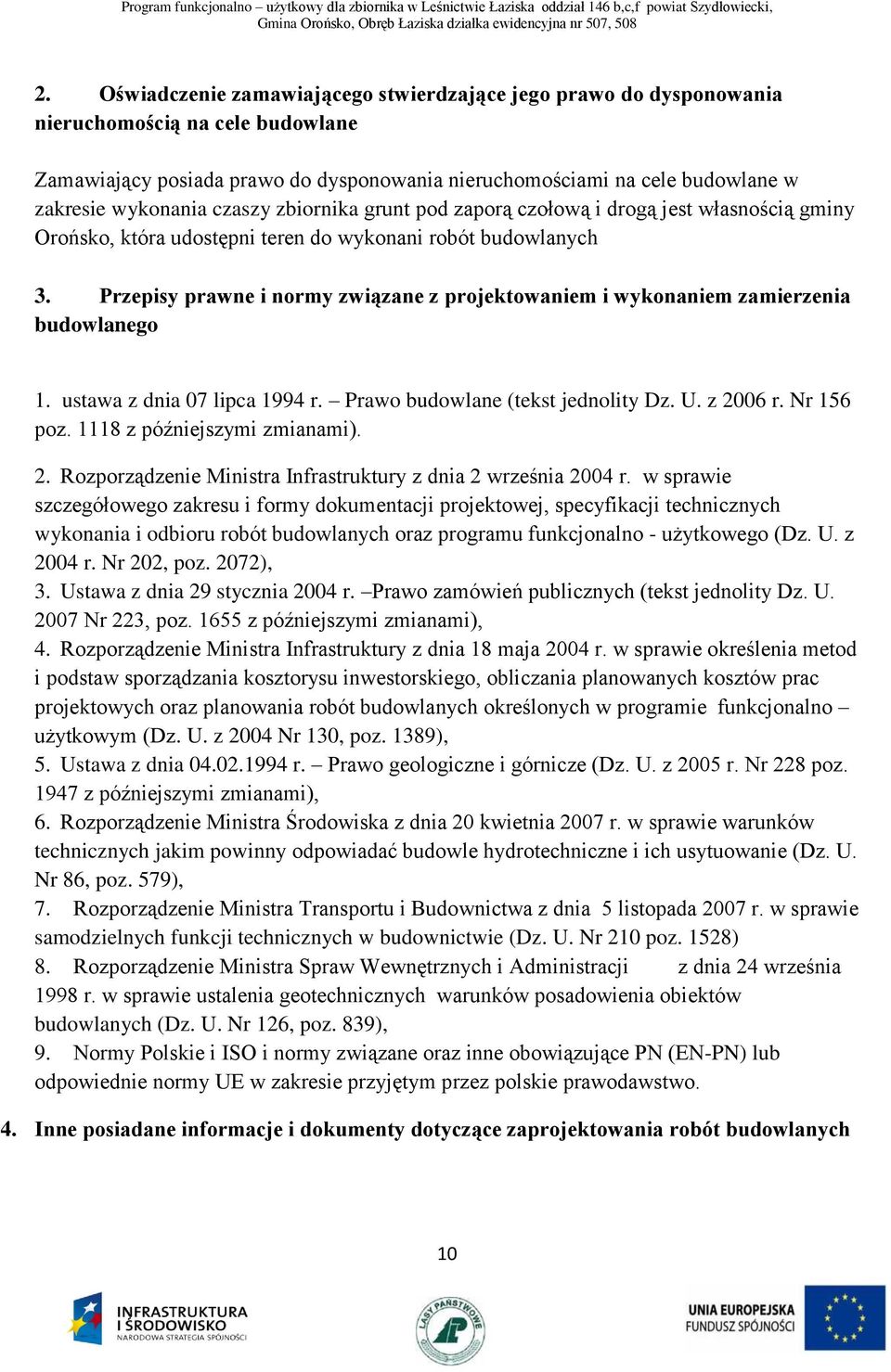

10 2. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Zamawiający posiada prawo do dysponowania nieruchomościami na cele budowlane w zakresie wykonania czaszy zbiornika grunt pod zaporą czołową i drogą jest własnością gminy Orońsko, która udostępni teren do wykonani robót budowlanych 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego 1. ustawa z dnia 07 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156 poz z późniejszymi zmianami). 2. Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072), 3. Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (tekst jednolity Dz. U Nr 223, poz z późniejszymi zmianami), 4. Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowania robót budowlanych określonych w programie funkcjonalno użytkowym (Dz. U. z 2004 Nr 130, poz. 1389), 5. Ustawa z dnia r. Prawo geologiczne i górnicze (Dz. U. z 2005 r. Nr 228 poz z późniejszymi zmianami), 6. Rozporządzenie Ministra Środowiska z dnia 20 kwietnia 2007 r. w sprawie warunków technicznych jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie (Dz. U. Nr 86, poz. 579), 7. Rozporządzenie Ministra Transportu i Budownictwa z dnia 5 listopada 2007 r. w sprawie samodzielnych funkcji technicznych w budownictwie (Dz. U. Nr 210 poz. 1528) 8. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 września 1998 r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. Nr 126, poz. 839), 9. Normy Polskie i ISO i normy związane oraz inne obowiązujące PN (EN-PN) lub odpowiednie normy UE w zakresie przyjętym przez polskie prawodawstwo. 4. Inne posiadane informacje i dokumenty dotyczące zaprojektowania robót budowlanych 10

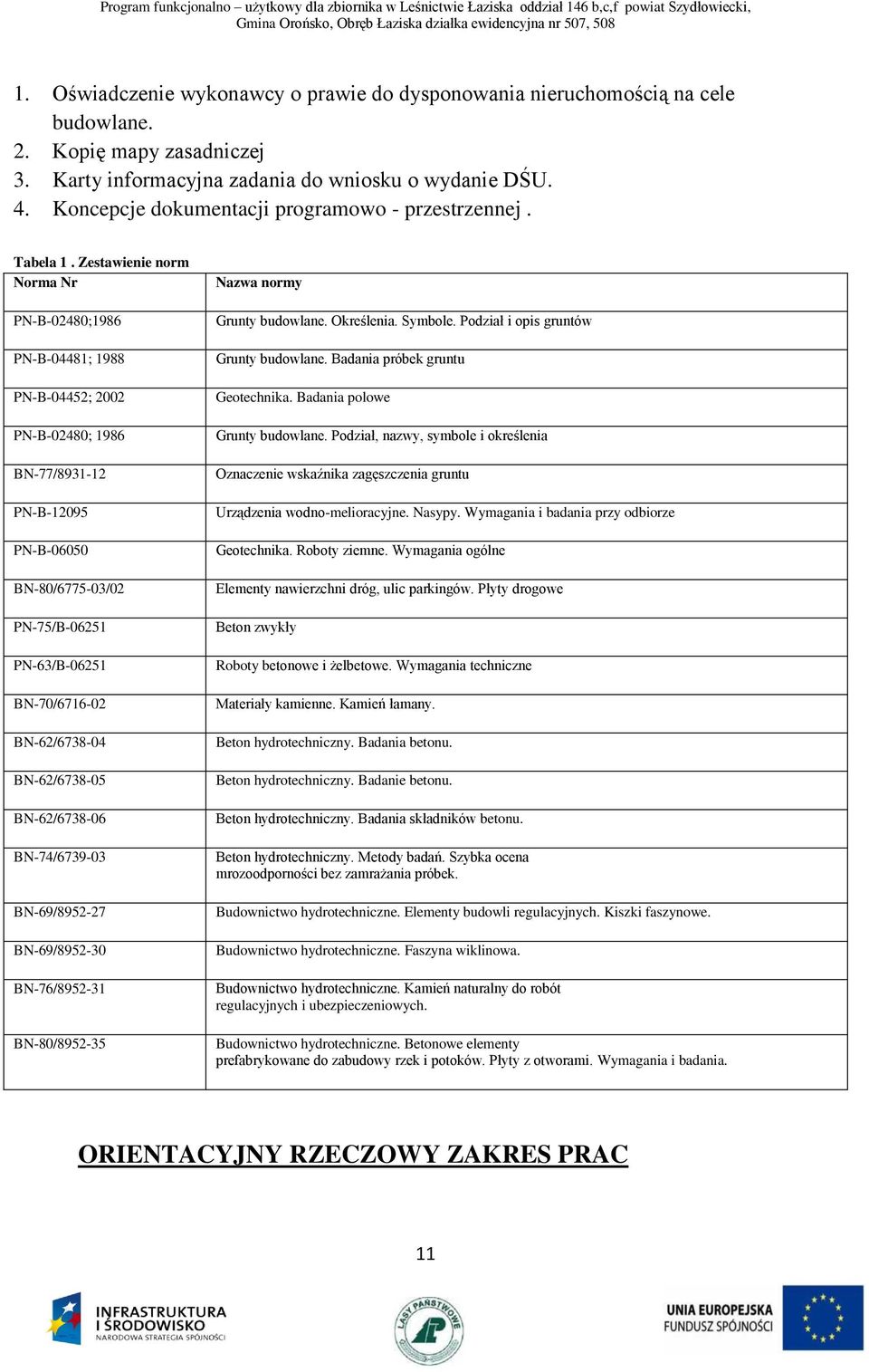

11 1. Oświadczenie wykonawcy o prawie do dysponowania nieruchomością na cele budowlane. 2. Kopię mapy zasadniczej 3. Karty informacyjna zadania do wniosku o wydanie DŚU. 4. Koncepcje dokumentacji programowo - przestrzennej. Tabela 1. Zestawienie norm Norma Nr PN-B-02480;1986 PN-B-04481; 1988 PN-B-04452; 2002 PN-B-02480; 1986 BN-77/ PN-B PN-B BN-80/ /02 PN-75/B PN-63/B BN-70/ BN-62/ BN-62/ BN-62/ BN-74/ BN-69/ BN-69/ BN-76/ BN-80/ Nazwa normy Grunty budowlane. Określenia. Symbole. Podział i opis gruntów Grunty budowlane. Badania próbek gruntu Geotechnika. Badania polowe Grunty budowlane. Podział, nazwy, symbole i określenia Oznaczenie wskaźnika zagęszczenia gruntu Urządzenia wodno-melioracyjne. Nasypy. Wymagania i badania przy odbiorze Geotechnika. Roboty ziemne. Wymagania ogólne Elementy nawierzchni dróg, ulic parkingów. Płyty drogowe Beton zwykły Roboty betonowe i żelbetowe. Wymagania techniczne Materiały kamienne. Kamień łamany. Beton hydrotechniczny. Badania betonu. Beton hydrotechniczny. Badanie betonu. Beton hydrotechniczny. Badania składników betonu. Beton hydrotechniczny. Metody badań. Szybka ocena mrozoodporności bez zamrażania próbek. Budownictwo hydrotechniczne. Elementy budowli regulacyjnych. Kiszki faszynowe. Budownictwo hydrotechniczne. Faszyna wiklinowa. Budownictwo hydrotechniczne. Kamień naturalny do robót regulacyjnych i ubezpieczeniowych. Budownictwo hydrotechniczne. Betonowe elementy prefabrykowane do zabudowy rzek i potoków. Płyty z otworami. Wymagania i badania. ORIENTACYJNY RZECZOWY ZAKRES PRAC 11

12 Opis Ręczne ścinanie i karczowanie zagajników gęstych Roboty pomiarowe przy liniowych robotach ziemnych - trasa strumieni i rzek o szerokości dna do 7 m Wykopy rowów i kanałów meliorac.oraz wykopy przy regulacji rzek wykon.koparkami podsiębiernymi 0.25 m3 na odkład w gruncie kat.iii o objęt.ponad 1.50 do 3.00 m3/m Wykonanie opasek pojedynczych z kiszek faszynowych o śr. 20 cm w gruncie kat. I-II Roboty pomiarowe przy liniowych robotach ziemnych - trasa wałów ochronnych lub przeciwpowodziowych Przygotowanie podłoża pod nasypy zapór ziemnych - usunięcie ziemi roślinnej spycharkami o mocy 100 KM Zagęszczanie podłoża pod nasyp zapór ziemnych walcem wibracyjnym samojezdnym 9 t- kat.gr.iii-iv Roboty ziemne wykon.koparkami podsiębiernymi o poj.łyżki 0.60 m3 w gr.kat.i-ii z transp.urobku samochod.samowyładowczymi na odległość do 1 km Formow.i zagęszcz.nasypów zapór ziemnych o wys.do 10 m z ziemi dostarczonej samochodami przy użyciu spycharki 74 kw (100 KM) kat.gr.i-ii Wykopy wykonywane spycharkami o mocy 74 kw (100 KM) w gruncie kat. III Przemieszczenie spycharkami mas ziemnych w gruncie kat. III - dodatek za każde rozpoczęte 10 m w przedziale ponad 10 do 30 m Roboty ziemne wykon.koparkami podsiębiernymi o poj.łyżki 0.60 m3 w gr.kat.i-ii z transp.urobku samochod.samowyładowczymi na odległość do 1 km Plantowanie skarp i korony nasypów - kat.gr.i-iii Uszczelnianie czaszy i skarp składowiska folią z PE, PCW łączoną przez zgrzewanie Złoża filtracyjne piaskowe, żwirowe wykonywane mechanicznie Umocnienie czaszy i skarp składowisk włókniną syntetyczną Wykonanie narzutu kamiennego nadwodnego z kamienia ciężkiego lub średniego luzem z brzegu z wyładunkiem ręcznym przy wysokości burt do m Obrzeża betonowe o wymiarach 30x8 cm na podsypce piaskowej z wypełnieniem spoin piaskiem Ława pod krawężniki betonowa z oporem Podbudowa z kruszywa naturalnego - warstwa dolna o grubości po zagęszczeniu 20 cm 12

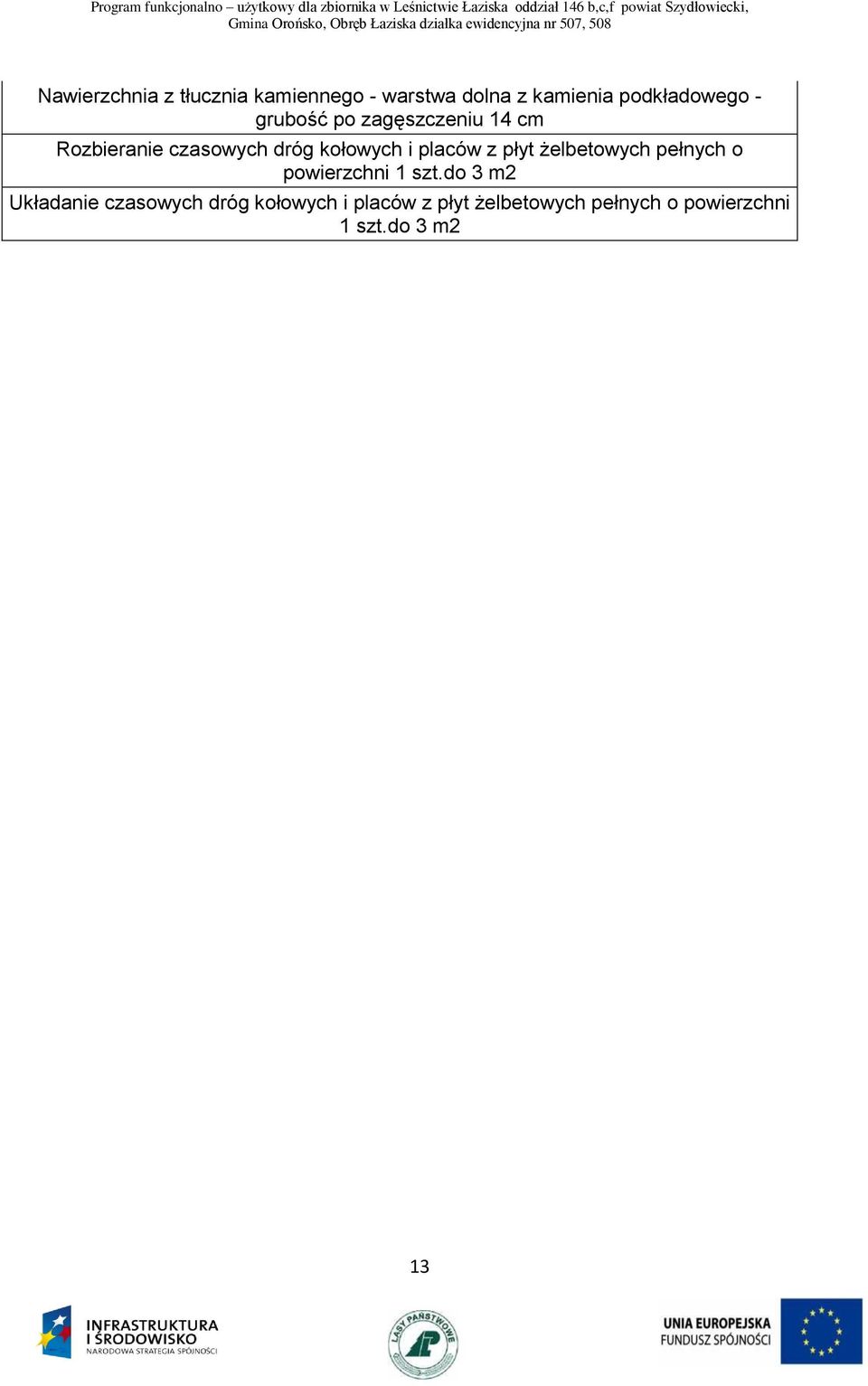

13 Nawierzchnia z tłucznia kamiennego - warstwa dolna z kamienia podkładowego - grubość po zagęszczeniu 14 cm Rozbieranie czasowych dróg kołowych i placów z płyt żelbetowych pełnych o powierzchni 1 szt.do 3 m2 Układanie czasowych dróg kołowych i placów z płyt żelbetowych pełnych o powierzchni 1 szt.do 3 m2 13
