1 TENSJOMETRY ELEKTRONICZNE UMS GmbH DLACZEGO TENSJOMETR? Tensjometry są przyrządami mierzącymi bezpośrednio siłę ssącą gleby! Ruch wody w glebie zaleŝy bezpośrednio od siły ssącej gleby, jako Ŝe woda zarówno w glebie jak i na powierzchni będzie zawsze przepływała z miejsc o wyŝszym potencjale do miejsc o niŝszym potencjale. Główny ruch wody w glebie odbywa się w rejonach najniŝszej siły ssącej, która moŝe być zmierzona bezpośrednio i dokładnie tylko przez tensjoometry. Gleba ze swojej natury jest utworem niejednorodnym. Z tego powodu na wodę glebową i jej zachowanie mają wpływ nie tylko opady i ewapotranspiracja ale równieŝ struktura gleby, skład granulometryczny, pęknięcia, ubicie, agregacja, ukorzenienie itp. Struktura gleby nie ma bezpośredniego wpływu na pomiary wykonywane tensjometrami! JAK PRACUJĄ TENSJOMETRY? Woda glebowa i woda wewnątrz tensjometru mają kontakt poprzez porowaty, ceramiczny element (np. kubeczek), jako Ŝe nawilŝona, porowata ceramika tworzy idealne połączenie pory glebowe woda. Siła ssąca wody glebowej jest bezpośrednio przenoszona do przetwornika ciśnienia, który daje ciągły sygnał wyjściowy. Referencyjne ciśnienie atmosferyczne jest dostarczane poprzez membranę zamontowaną na kablu (opatentowana metoda). ZALETY Typowy tensjometr pracuje w zakresie do 85 kpa co odpowiada wartości pf 2.9; Unikatowa konstrukcja tensjometru T5x pozwala na osiągnięcie poziomu 200 kpa; Tensjometry typu T4 i T5 mają prostą kalibrację: 0 kpa = 0 mv do 85 kpa = -85 mv; Tensjometry T8 i TS1 mają wzmocniony sygnał liniowy; Tensjometry T4 i T8 wykonane są ze spieku ceramicznego o wydłuŝonej Ŝywotności; Pomiary punktowe przy uŝyciu czytnika INFIELD7

2 ZASTOSOWANIE Monitoring środowiska: T4, T8 i TS1; Stacje lizymetryczne: T4, T8 i TS1; Pomiary doniczkowe lub laboratoryjne: T5; OGRANICZENIA Tensjometry T5 muszą być chronione przed zamarzaniem; Bardzo suche gleby; Tensjometry elektroniczne moŝna uŝywać do odczytów chwilowych za pomocą czytnika ręcznego typu INFIELD7 lub teŝ do długoterminowego monitoringu przy uŝyciu rejestratorów danych (np. rejestratorów firmy Delta-T typu DL6 lub DL2e specjalnie przystosowanych do współpracy z tensjometrami elektronicznymi (dodatkowy moduł zasilający tensjometry). Stacja pomiarowa na lotnisku w Zurychu OBECNIE NASZEJ OFERCIE DOSTĘPNE SĄ NASTĘPUJĄCE RODZAJE TENSJOMETRÓW ELEKTRONICZNYCH: TENSJOMETR TYPU T4 Precyzyjny tensjometr typu T4 został zaprojektowany do projektów kontrolnych na otwartym terenie. Dla zwiększenia dokładności i umoŝliwienia całorocznej pracy tylko końcówka ceramiczna napełniana jest wodą. Opcjonalna funkcja zewnętrznego napełniania tensjometru Model T4e został dodatkowo wyposaŝony w moŝliwość napełniania i opróŝniania tensjometru bez konieczności jego wyjmowania z gleby. Zastosowania: Pomiary terenowe; Badania bilansu wodnego, przesiąkania, transportu wody, kalibracje modeli; Badania ekologiczne; Badania w rolnictwie i leśnictwie; Określanie krzywej retencji wodnej (pf) w terenie; Monitoring długoterminowy z rejestratorem danych; Pomiary punktowe z wykorzystaniem ręcznego czytnika INFIELD7; Tensjometr elektroniczny typu T4: Zakres pomiarowy: kpa Sygnał wyjściowy: mv Zasilanie: typ. 10,6 Vdc / 1,3 ma Trzon: 25 mm, akryl Długość trzonu: cm Kubeczek (dłuŝsze na Ŝyczenie) ceramiczny: 24 mm, dł. 60 mm Buble point : 15 bar Kabel: 1.5 m; wtyczka 4- Solidny tensjometr do zastosowań zewnętrznych; Trwała konstrukcja; MoŜliwość instalacji pionowej i poziomej; Całoroczna praca przy instalacji na głębokości poniŝej 30 cm; Brak moŝliwości pomiarów w glebach suchych; T4 T4e z zewn. napełnianiem - nr kat. T nr kat. T4e-... Przy zamówieniu naleŝy podać długość trzonu, np. 40 cm = T4-40.

3 TENSJOMETR TYPU T8 Tensjometr elektroniczny typu T8: Zakres pomiarowy: kpa Sygnał wyjściowy: mv Zasilanie: 6-20 Vdc / 7 ma Trzon: 25 mm, akryl Długość trzonu: cm Kubeczek (dłuŝsze na Ŝyczenie) ceramiczny: 24 mm, dł. 60 mm Buble point : 15 bar Kabel: 1.5 m; wtyczka 8- Tensjometr T8 charakteryzuje się maksymalnym komfortem uŝytkowania. Został zaprojektowany przede wszystkim do długoterminowych projektów badawczych. Zastosowanie: Pomiary terenowe; Badania bilansu wodnego, przesiąkania, transportu wody, kalibracje modeli; Badania ekologiczne; Badania w rolnictwie i leśnictwie; Określanie krzywej retencji wodnej (pf) w terenie; Monitoring długoterminowy z rejestratorem danych; Pomiary punktowe z wykorzystaniem ręcznego czytnika INFIELD7; Zintegrowany wzmacniacz sygnału; Zintegrowany czujnik temperatury; Zintegrowany wskaźnik napełnienia tensjometru; Zintegrowany system zewnętrznego napełniania: napełnianie i opróŝnianie kubeczka ceramicznego bez konieczności wyjmowania tensjometru z gleby; Trwała konstrukcja; Brak moŝliwości pomiarów w glebach suchych; T8 - nr kat. T8-... Przy zamówieniu naleŝy podać długość trzonu, np. 40 cm = T8-40. MINI-TENSJOMETR TYPU T5 Tensjometr typu T5 został specjalnie zaprojektowany do wykonywania pomiarów punktowych, na przykład w kolumnach glebowych, małych lizymetrach lub doniczkach. Przy powierzchni aktywnej tylko 0,5 cm 2 i średnicy 5 mm ceramiczna końcówka posiada wszystkie zalety, które niosą ze sobą niewielkie wymiary: niewielkie naruszenie struktury gleby, dokładna instalacja i szybka reakcja. Specjalna wersja T5x moŝe osiągać zakres pomiarowy nawet do 200 kpa. Tensjometr T5 moŝe być instalowany w dowolnej pozycji i orientacji. Bąbelki powietrza są łatwo wykrywalne przez przeźroczysty trzonek. Tensjometr T5 posiada równy (liniowy) sygnał wyjściowy.

4 Zastosowanie: Punktowe pomiary potencjału wodnego gleby (siły ssącej); Badania w miniaturowych lizymetrach w połączeniu z mikro-próbnikami roztworu glebowego i sondami temperatury; Określanie krzywych pf/wc i K/Psi w kolumnach glebowych, rdzeniach lub pierścieniach z próbkami gleby; Wykonywanie testów przesączeniowych i określanie kapilarnego ruchu wody w glebie; Kontrola procesu nawadniania; Badania doniczkowe; Badania terenowe górnych warstw gleby; Monitoring długoterminowy z uŝyciem rejestratora danych; Pomiary punktowe z wykorzystaniem ręcznego czytnika INFIELD7; Specjalna wersja tensjometru z rozszerzonym zakresem pomiarowym: typ T5x Tensjometr T5x jest pierwszym tensjometrem z przetwornikiem ciśnienia, który moŝe osiągnąć zakres pomiaru do 200 kpa (przy specjalnym, prawidłowym napełnieniu). Dokładne pomiary zerowej siły ssącej; Szybki czas reakcji: przy prawidłowym napełnieniu tensjometr T5 reaguje w czasie do 5 sekund na zadaną zmianę ciśnienia w zakresie 0 85 kpa; Standardowe tensjometry T5, przy prawidłowym napełnieniu, osiągają zakres pomiarowy nawet do 150 kpa. Brak moŝliwości pomiaru w glebach suchych; Do uŝycia tylko w temperaturach dodatnich; W zastosowaniach terenowych wymagana jest ochrona przed uszkodzeniem (uderzenia, naciski, itp.); Wraz z tensjometrami typu T5 dostępne są zestawy do ich prawidłowej instalacji w glebie. Tensjometr elektroniczny typu T5: Zakres pomiarowy: kpa Sygnał wyjściowy: mv Zasilanie: typ. 10,6 Vdc / 1,3 ma Trzon: 5 mm Długość trzonu: cm Korpus: 20 mm, dł. 3,5 mm Końcówka ceramiczna: 5 mm Kabel: 1.5 m; wtyczka 4- T5 T5x (rozszerzony Zestaw instalacyjny (świderek) - nr kat. T nr kat. T5x TBT5 Przy zamówieniu naleŝy podać długość trzonu, np. 7 cm = T5-7. Dostawa obejmuje tensjometr T5 w walizce transportowej, narzędzia do napełniania, instrukcję obsługi. Kable połączeniowe naleŝy zamówić oddzielnie!

5 TENSJOMETR TYPU TS1 Dla osób zajmujących się monitoringiem wód glebowych głównym problemem jest duŝy spadek wilgotności gleby. Jeśli gleba staje się suchsza niŝ około 85 kpa (siła ssąca gleby >85 kpa) tensjometry przestają wykonywać pomiary. Nawet jeśli cały czas następuje pewien ruch wody w glebie, utrata pomiarów jest do zaakceptowania (mamy informację, Ŝe gleba jest bardzo sucha, siła ssąca jest powyŝej 85 kpa). Następnie, gdy gleba stanie się ponownie dostatecznie wilgotna, tensjometry mogą rozpocząć ponownie swoje pomiary najpierw jednak muszą one zostać ponownie napełnione (gdy gleba jest sucha woda z tensjometru jest oddawana do otaczającej go gleby, ze względu na róŝnicę potencjałów). W tradycyjnych tensjometrach ponowne napełnianie musi być wykonane ręcznie teraz jednak problem ten rozwiązuje tensjometr typu TS1: Jeśli, po okresie suchym tensjometr musi zostać ponownie napełniony a woda glebowa jest ponownie dostępna, wewnętrzna pompka wbudowana w tensjometr TS1 zasysa wodę z otaczającej gleby, napełnia kubeczek i odpowietrza system proces ten następuje w pełni automatycznie. Jeśli, w trakcie pomiaru, wykryty zostanie nawet jeden pęcherzyk powietrzny, kubeczek jest odpowietrzany automatycznie. Odwrotna sytuacja jest w przypadku, gdy wewnętrzny czujnik temperatury wykryje znamiona mrozu: tensjometr TS1 opróŝnia się automatycznie co chroni go przed uszkodzeniem ze względu na mróz. Tensjometr elektroniczny typu TS1: Zastosowanie: Pomiary terenowe krzywej pf/wc; Badania ekologiczne; Badania rolnicze; Kalibracje modeli; Badania bilansu wodnego, przesiąkania, transportu wody; Monitoring długoterminowy z rejestratorem danych; Pomiary punktowe z wykorzystaniem ręcznego czytnika INFIELD7; Automatyczne, samoczynne napełnianie i odpowietrzanie tensjometru TS1; Ciągła kontrola stanu napełnienia; Opcjonalna funkcja poboru prób roztworu glebowego; Automatyczne opróŝnianie tensjometru w przypadku wystąpienia mrozu; Zintegrowany czujnik temperatury; Funkcja automatycznej rejestracji danych; Interfejs tensiolink i RS485; System prawie bezobsługowy; Nie nadaje się do pomiarów w glebach stale suchych; Zakres pomiarowy: kpa Temperatura: Zakres pomiarowy: -30 o C o C Dokładność: ±0,1 K Sygnał wyjściowy: analogowy do wyboru: 2 x V / 2V / 5V cyfrowy RS485, tensiolink Zasilanie: 6-20 Vdc / 1 ma Obudowa: 40 mm, GFK/PMMA Kabel: 1.5 m; wtyczka 8- TS1 TS1 z próbnikiem roztworu glebowego - nr kat. TS nr kat. TS1s-... Przy zamówieniu naleŝy podać długość trzonu, np. 30 cm = TS1-30. Procesor W standardzie dostępne są dwa wyjścia analogowe dla pomiarów ciśnienia (siły ssącej) i temperatury. Przy projektach z uŝyciem duŝej ilości czujników, tensjometry TS1 mogą być połączone w system (bus-link). Konfigurację tensjometru: interwały pompowania, objętość pompowanej wody, kąt instalacji, itp., moŝna wykonać za pomocą komputera lub czytnika INFIELD7. W przypadku braku poprawnych wyników pomiarów rejestrowany jest komunikat o błędzie co zapewnia integralność danych.

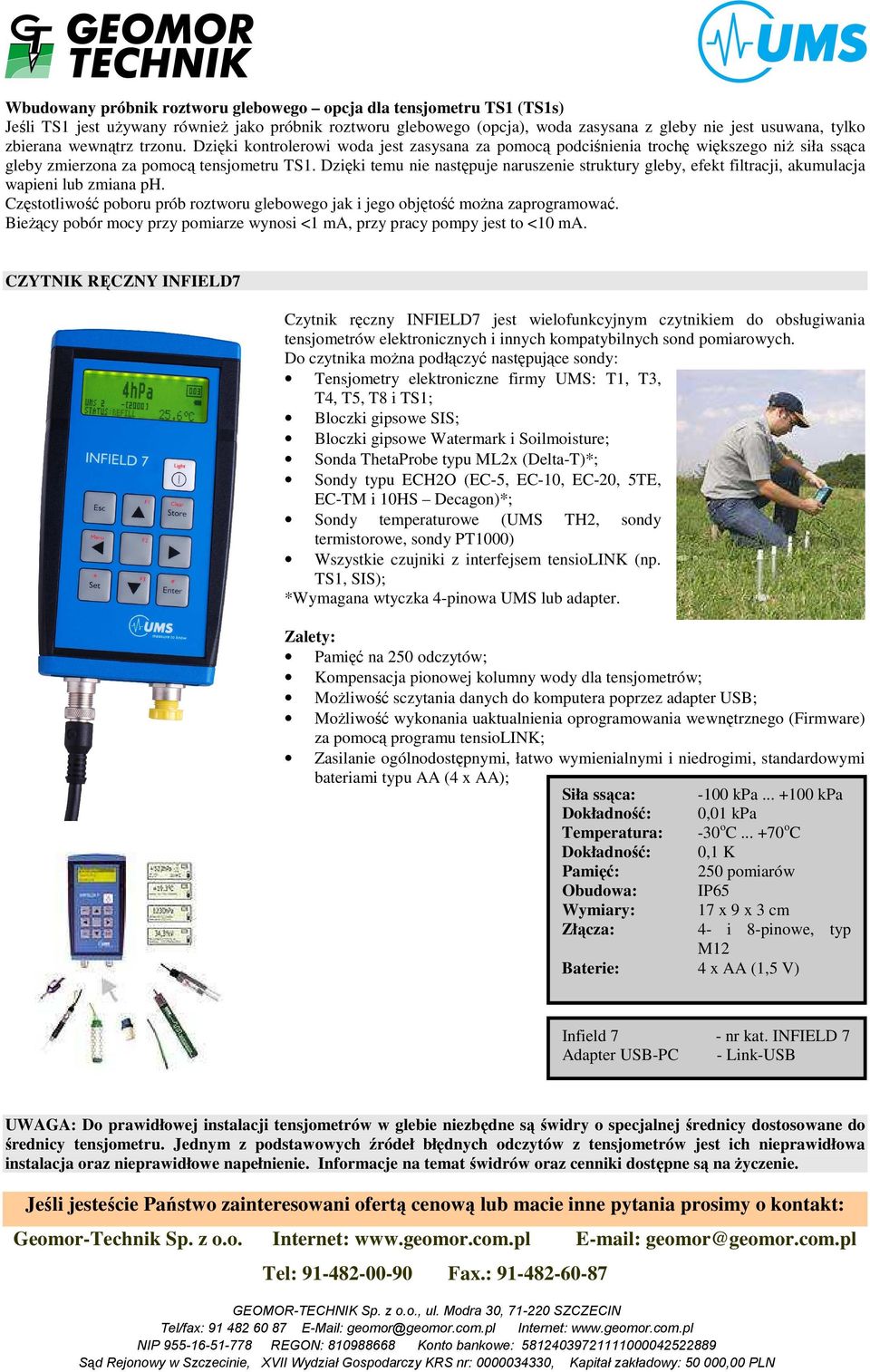

6 Wbudowany próbnik roztworu glebowego opcja dla tensjometru TS1 (TS1s) Jeśli TS1 jest uŝywany równieŝ jako próbnik roztworu glebowego (opcja), woda zasysana z gleby nie jest usuwana, tylko zbierana wewnątrz trzonu. Dzięki kontrolerowi woda jest zasysana za pomocą podciśnienia trochę większego niŝ siła ssąca gleby zmierzona za pomocą tensjometru TS1. Dzięki temu nie następuje naruszenie struktury gleby, efekt filtracji, akumulacja wapieni lub zmiana ph. Częstotliwość poboru prób roztworu glebowego jak i jego objętość moŝna zaprogramować. BieŜący pobór mocy przy pomiarze wynosi <1 ma, przy pracy pompy jest to <10 ma. CZYTNIK RĘCZNY INFIELD7 Czytnik ręczny INFIELD7 jest wielofunkcyjnym czytnikiem do obsługiwania tensjometrów elektronicznych i innych kompatybilnych sond pomiarowych. Do czytnika moŝna podłączyć następujące sondy: Tensjometry elektroniczne firmy UMS: T1, T3, T4, T5, T8 i TS1; Bloczki gipsowe SIS; Bloczki gipsowe Watermark i Soilmoisture; Sonda ThetaProbe typu ML2x (Delta-T)*; Sondy typu ECH2O (EC-5, EC-10, EC-20, 5TE, EC-TM i 10HS Decagon)*; Sondy temperaturowe (UMS TH2, sondy termistorowe, sondy PT1000) Wszystkie czujniki z interfejsem tensiolink (np. TS1, SIS); *Wymagana wtyczka 4-pinowa UMS lub adapter. Pamięć na 250 odczytów; Kompensacja pionowej kolumny wody dla tensjometrów; MoŜliwość sczytania danych do komputera poprzez adapter USB; MoŜliwość wykonania uaktualnienia oprogramowania wewnętrznego (Firmware) za pomocą programu tensiolink; Zasilanie ogólnodostępnymi, łatwo wymienialnymi i niedrogimi, standardowymi bateriami typu AA (4 x AA); Siła ssąca: -100 kpa kpa Dokładność: 0,01 kpa Temperatura: -30 o C o C Dokładność: 0,1 K Pamięć: 250 pomiarów Obudowa: IP65 Wymiary: 17 x 9 x 3 cm Złącza: 4- i 8-pinowe, typ M12 Baterie: 4 x AA (1,5 V) Infield 7 - nr kat. INFIELD 7 Adapter USB-PC - Link-USB UWAGA: Do prawidłowej instalacji tensjometrów w glebie niezbędne są świdry o specjalnej średnicy dostosowane do średnicy tensjometru. Jednym z podstawowych źródeł błędnych odczytów z tensjometrów jest ich nieprawidłowa instalacja oraz nieprawidłowe napełnienie. Informacje na temat świdrów oraz cenniki dostępne są na Ŝyczenie. Jeśli jesteście Państwo zainteresowani ofertą cenową lub macie inne pytania prosimy o kontakt: Geomor-Technik Sp. z o.o. Internet: geomor@geomor.com.pl Tel: Fax.:
