Przepustnice wentylacyjne

Transkrypt

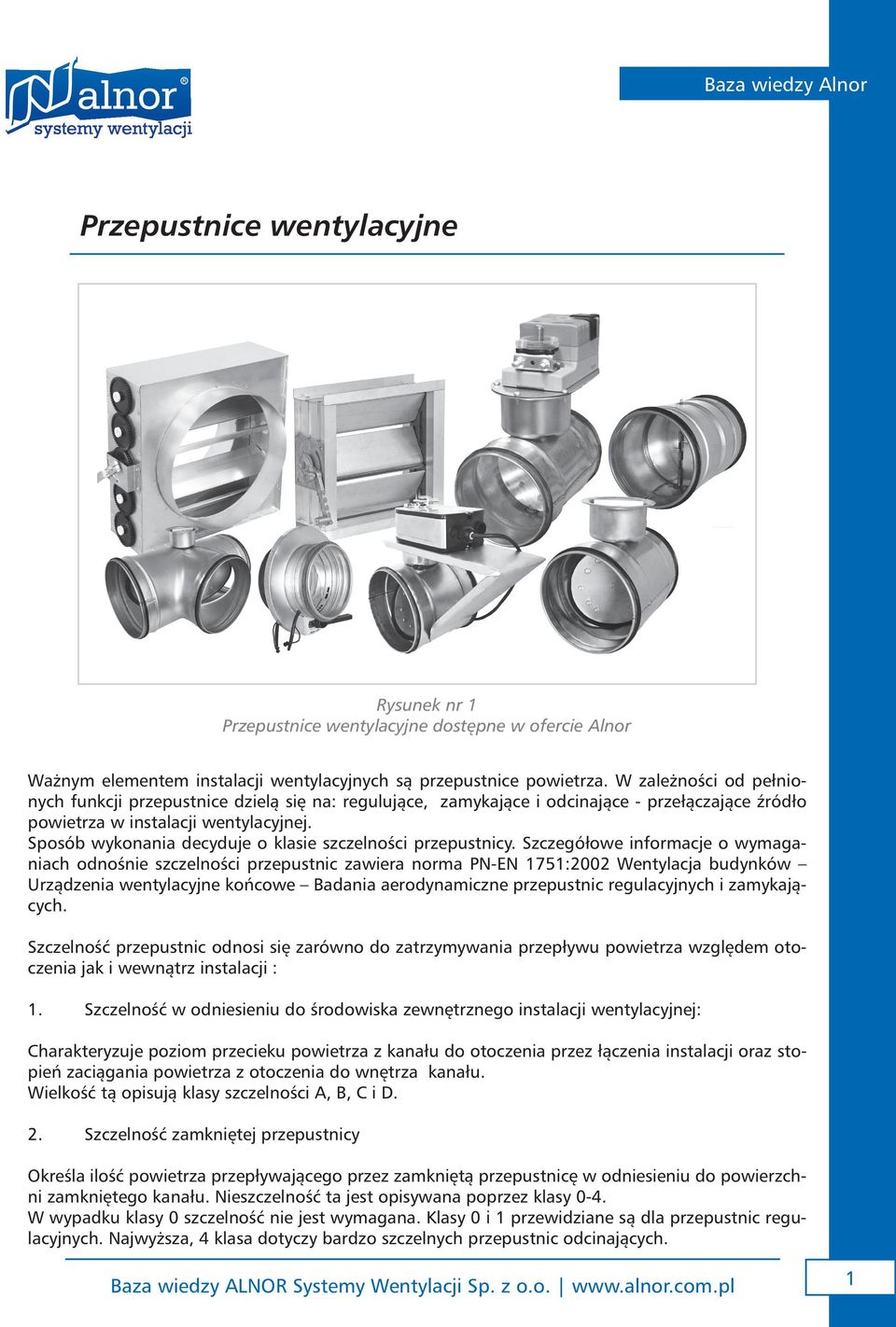

1 wentylacyjne Rysunek nr 1 wentylacyjne dostępne w ofercie Alnor Ważnym elementem instalacji wentylacyjnych są przepustnice powietrza. W zależności od pełnionych funkcji przepustnice dzielą się na: regulujące, zamykające i odcinające - przełączające źródło powietrza w instalacji wentylacyjnej. Sposób wykonania decyduje o klasie szczelności przepustnicy. Szczegółowe informacje o wymaganiach odnośnie szczelności przepustnic zawiera norma PN-EN 1751:2002 Wentylacja budynków Urządzenia wentylacyjne końcowe Badania aerodynamiczne przepustnic regulacyjnych i zamykających. Szczelność przepustnic odnosi się zarówno do zatrzymywania przepływu powietrza względem otoczenia jak i wewnątrz instalacji : 1. Szczelność w odniesieniu do środowiska zewnętrznego instalacji wentylacyjnej: Charakteryzuje poziom przecieku powietrza z kanału do otoczenia przez łączenia instalacji oraz stopień zaciągania powietrza z otoczenia do wnętrza kanału. Wielkość tą opisują klasy szczelności A, B, C i D. 2. Szczelność zamkniętej przepustnicy Określa ilość powietrza przepływającego przez zamkniętą przepustnicę w odniesieniu do powierzchni zamkniętego kanału. Nieszczelność ta jest opisywana poprzez klasy 0-4. W wypadku klasy 0 szczelność nie jest wymagana. Klasy 0 i 1 przewidziane są dla przepustnic regulacyjnych. Najwyższa, 4 klasa dotyczy bardzo szczelnych przepustnic odcinających. 1

2 Rysunek nr 2 zamykające DASL Typy przepustnic zależnie od rodzaju płaszczyzny zamykające w ofercie Alnor są to: DAS, DASL, DAS-PVC i DAS-CV W przepustnicach zamykających montowana jest pełna płaszczyzna zamykająca, która od krawędzi rurociągu ma 2 mm szczelinę. Dodatkowym atutem w przepustnicach DAS / DASL jest idealna krawędź płaszczyzny, oraz przetłoczone miejsce na trzpień poprawiające wygląd i właściwości użytkowe przepustnicy. Dużym plusem jest wzmacnianie płaszczyzny przepustnic - przetłoczonym deklem. Wykonywane są tak przepustnice od d-355 w których dodatkowo wykorzystywany jest trzpień 8 x 8 biegnący przez całość przepustnicy. zamykające szczelne w ofercie Alnor są to m.in.: DAT i DATL szczelne DATL zapewniają klasę szczelności 4. Najwyższą klasę szczelności potwierdza raport z badania wykonanego przez Instytut Inżynierii Cieplnej i Ochrony Powietrza Politechniki Krakowskiej. Rysunek nr 3 regulacyjne DATL Przedmiotem badań było: Wykonanie badania szczelności wew. przepustnicy DATL-315 wg PN-EN1751. Raport dostępny jest na stronie internetowej Rysunek nr 4 Raport z Badań przepustnic regulacyjnych DATL, Instytut Inżynierii Cieplnej i Ochrony Powietrza, Politechnika Krakowska z mechanizmem zastawkowym DAOS, DAOSL i DSOQW-A Płaszczyzna motylkowa / zastawkowa powodująca przepuszczanie powietrza tylko w jedną stronę. Testowanie DAOS/ i DAOSL na klasę szczelności wykazało że są one blisko klasy 2 jak na przepustnice bez dodatkowych uszczelnień i prześwitami w miejscach łączenia lamelek bardzo dobrze. Rysunek nr 5 zastawkowe DAOSL Wykresy szczelności przepustnic DATL i DAOSL przedstawione zostały poniżej: 2

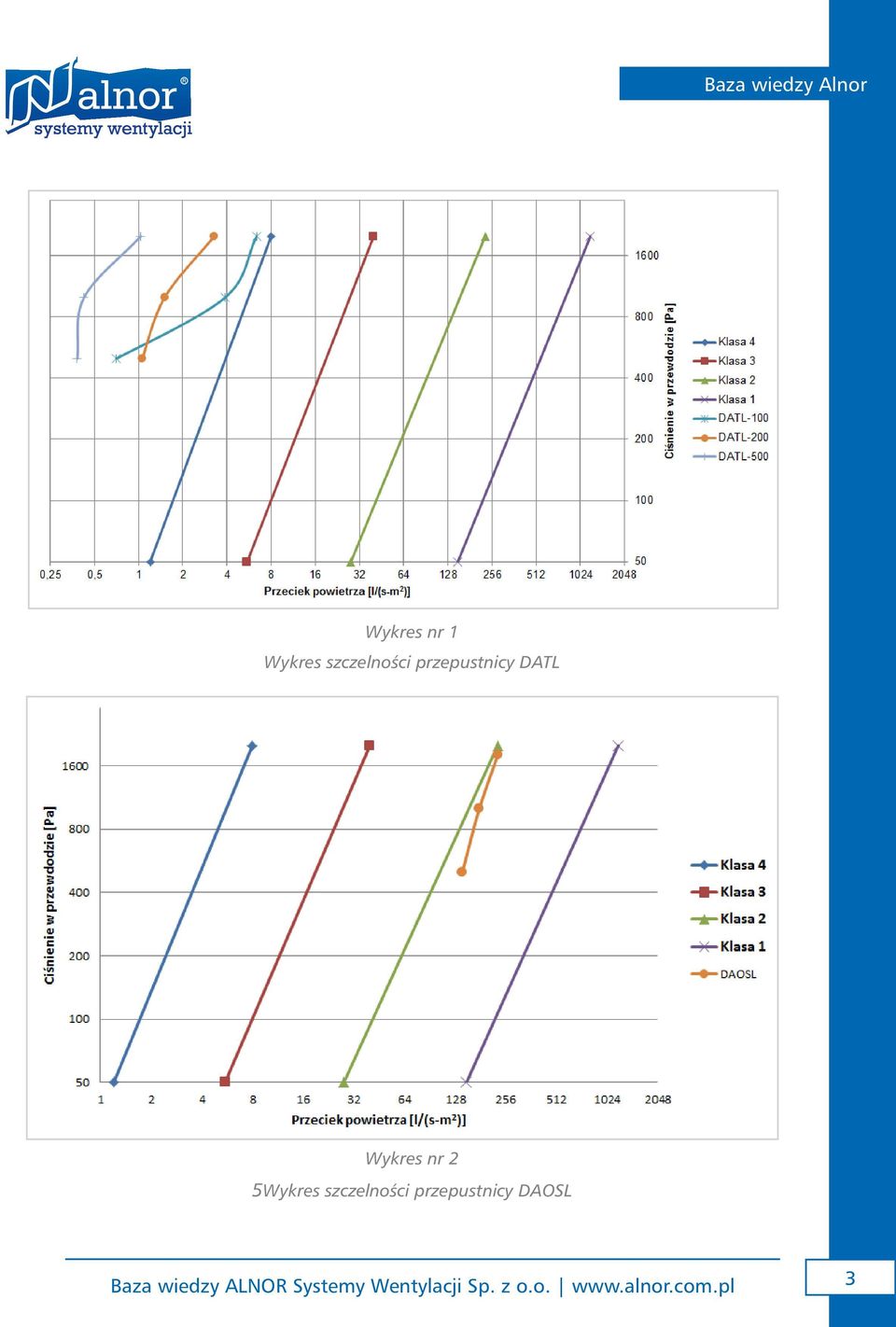

3 Wykres nr 1 Wykres szczelności przepustnicy DATL Wykres nr 2 5Wykres szczelności przepustnicy DAOSL 3

4 regulacyjne w ofercie Alnor są to: DAR i DARL regulacyjne służą do regulowania instalacji wentylacyjnej, tak by uzyskać wymagane przepływy. Płaszczyzny przepustnic są zaprojektowane, w taki sposób by umożliwić określony przepływ powietrza nawet przy zamkniętej przepustnicy. Płaszczyzna regulacyjna przepuszczająca około 30% powietrza w rurociągu. Rysunek nr 6 regulacyjne DARL DAP i DAPL wyposażone są w płaszczyznę regulacyjną z płaszczyzną perforowaną. Największym atutami jest 30% przepływ powietrza który jest idealnie rozproszony w płaszczyźnie kanału. Brak jest zawirowań powietrza i wyrównane ciśninie. soczewkowe potocznie Irys - GBL Płaszczyzna soczewkowa umożliwia doskonałą płynną regulacje i przepływ od 30 do 100% powierzchni otwarcia. Dodatkowe króćce umożliwiają podłączenie miernika przepływu. Zaletą przepustnic tego typu jest mniejszy hałas przy przepływie powietrza o dużej prędkości niż w przepustnicach standardowych. wielopłaszczyznowe DSQW, DSQW-A, DASQ i DASQL Rysunek nr 7 soczewkowe GBL W przepustnicach wielopłaszczyznowych elementem zamykającym jest profil o wysokości 100 mm poruszany za pomocą kół zębatych. Stosowany jest w większych przekrojach i średnicach kanałów w których duże ciśnienie i przepływ powietrza uniemożliwiałby otwieranie się i zamykanie płaszczyzny. Rysunek nr 8 wielopłaszczyznowe DSQW Przepustnica DSQW-A możliwa jest też do wykonania w klasie szczelności 2 i 4 jednak jest to wykonywane wyłącznie na zamówienie ze specjalnych prefabrykatów innych niż umieszczonych w Katalogu Technicznym Alnor. trójnikowe - DATVL i DVTML Trójnikowa przepustnica umożliwia płynne i łatwe przełączanie źródeł skąd ma być czerpane powietrze. Bardzo często stosowana jest w instalacjach rekuperacyjnych w których w zależności od potrzeb powietrze czerpane jest z czerpni ściennej lub gruntowego wymiennika ciepła. Oszczędza czas i ułatwia podłączenie sterowania elektrycznego. Rysunek nr 9 trójnikowe DATVL 4

5 gilotynowe - GK i GKL Przepustnica gilotynowa umożliwia czyszczenie instalacji kanałowej wentylacyjnej zarówno przez szczotki jak i roboty. Działa poprzez przesuwnie się w górę i w dół płaszczyzny która otwiera bądź zamyka rurociąg. Rysunek nr 10 gilotynowe GKL Z uwagi na konstrukcję zajmuje znacznie więcej miejsca do dokoła rurociągu gdyż płaszczyzna wychodzi znacznie poza jego obrys. Mechanizmy do regulacji przepustnic W zależności od potrzeb, zasobności portfela oraz dysponowania narzędziami mamy wiele możliwości zakupu i budowy przepustnic. KIT-DS Wykorzystywane w DAS, DASL, DAT, DARL Składa się z kilku elementów można dać zdjęcia, oraz info których ile trzeba do zbudowania przepustnicy. Rysunek nr 11 KIT-DS Plusami są możliwość izolacji do 50 mm za dalszą możliwości płynnej regulacji. średnice od 400 mm wyposażone są rączkę KIT-DS-H ułatwiającą zamykanie i otwieranie mechanizmu. Z wykorzystaniem mechanizmu tego i przerobieniu wykonywany jest DASM, gdzie możliwy jest montaż siłownika elektrycznego sterującego przepustnicą. KIT-DSKS - Wykorzystywany w przepustnicach DASH i DARH Rysunek nr 12 KIT-DSKS Jest to mechanizm o najprostszej konstrukcji przygrzewany bezpośrednio do obudowy wykorzystywany w instalacjach gdzie najważniejsza jest mechanizmu wpływająca na cenę przepustnicy. W zależności od rozmiaru przepustnicy stosujemy KIT-DSKS-145 dla średnic od 80 do 160 mm, oraz KIT-DSKS-195 dla średnic od 150 do 315 mm. KIT-DSKKS Alnor nie wykorzystuje go w swoich przepustnicach. Jest często stosowany przez firmy produkujące przepustnice jest kompromisem pomiędzy mechanizmem KIT-DS a KIT-DSKS. Występuje też w wersji kwasoodpornej do systemów wentylacyjnych wykonywanych w tym materiale. 5

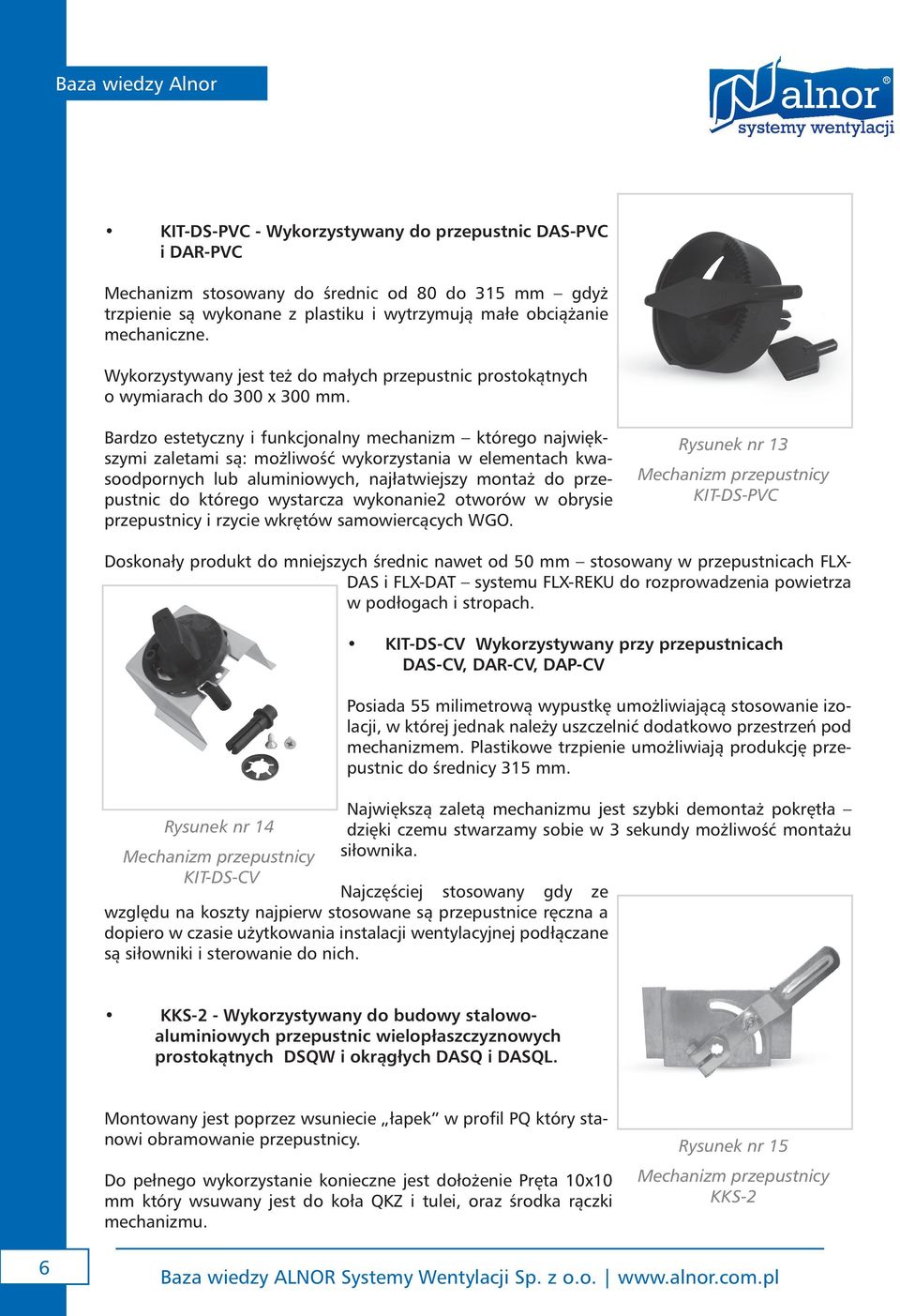

6 KIT-DS-PVC - Wykorzystywany do przepustnic DAS-PVC i DAR-PVC Mechanizm stosowany do średnic od 80 do 315 mm gdyż trzpienie są wykonane z plastiku i wytrzymują małe obciążanie mechaniczne. Wykorzystywany jest też do małych przepustnic prostokątnych o wymiarach do 300 x 300 mm. Bardzo estetyczny i funkcjonalny mechanizm którego największymi zaletami są: możliwość wykorzystania w elementach kwasoodpornych lub aluminiowych, najłatwiejszy montaż do przepustnic do którego wystarcza wykonanie2 otworów w obrysie przepustnicy i rzycie wkrętów samowiercących WGO. Rysunek nr 13 KIT-DS-PVC Doskonały produkt do mniejszych średnic nawet od 50 mm stosowany w przepustnicach FLX- DAS i FLX-DAT systemu FLX-REKU do rozprowadzenia powietrza w podłogach i stropach. Rysunek nr 14 KIT-DS-CV KIT-DS-CV Wykorzystywany przy przepustnicach DAS-CV, DAR-CV, DAP-CV Posiada 55 milimetrową wypustkę umożliwiającą stosowanie izolacji, w której jednak należy uszczelnić dodatkowo przestrzeń pod mechanizmem. Plastikowe trzpienie umożliwiają produkcję przepustnic do średnicy 315 mm. Największą zaletą mechanizmu jest szybki demontaż pokrętła dzięki czemu stwarzamy sobie w 3 sekundy możliwość montażu siłownika. Najczęściej stosowany gdy ze względu na koszty najpierw stosowane są przepustnice ręczna a dopiero w czasie użytkowania instalacji wentylacyjnej podłączane są siłowniki i sterowanie do nich. KKS-2 - Wykorzystywany do budowy stalowoaluminiowych przepustnic wielopłaszczyznowych prostokątnych DSQW i okrągłych DASQ i DASQL. Montowany jest poprzez wsuniecie łapek w profil PQ który stanowi obramowanie przepustnicy. Do pełnego wykorzystanie konieczne jest dołożenie Pręta 10x10 mm który wsuwany jest do koła QKZ i tulei, oraz środka rączki mechanizmu. Rysunek nr 15 KKS-2 6

7 mogą być sterowane ręcznie, bądź przy użyciu siłowników. O wyborze stosowanych przepustnic decyduje wiele czynników szczelność instalacji, to czy pewne pomieszczenia maja mieć odcinaną wentylację w przypadku gdy nie są użytkowane, czy tylko maja regulować przepływ powietrza. Rysunek nr 16 Również użyte mechanizmy decydują o szerszym lub mniejszy zastosowaniu i łatwości dalszych prac instalacyjnych oraz o kosztach samej instalacji. Mechanizm KKS-2 zastosowany w przepustnicy DASQL 7
