WYTYCZNE TECHNICZNO EKSPLOATACYJNE (WTE ) dla dostaw urządzeń napędu hydraulicznego zamknięć śluzy w Chróścicach

Transkrypt

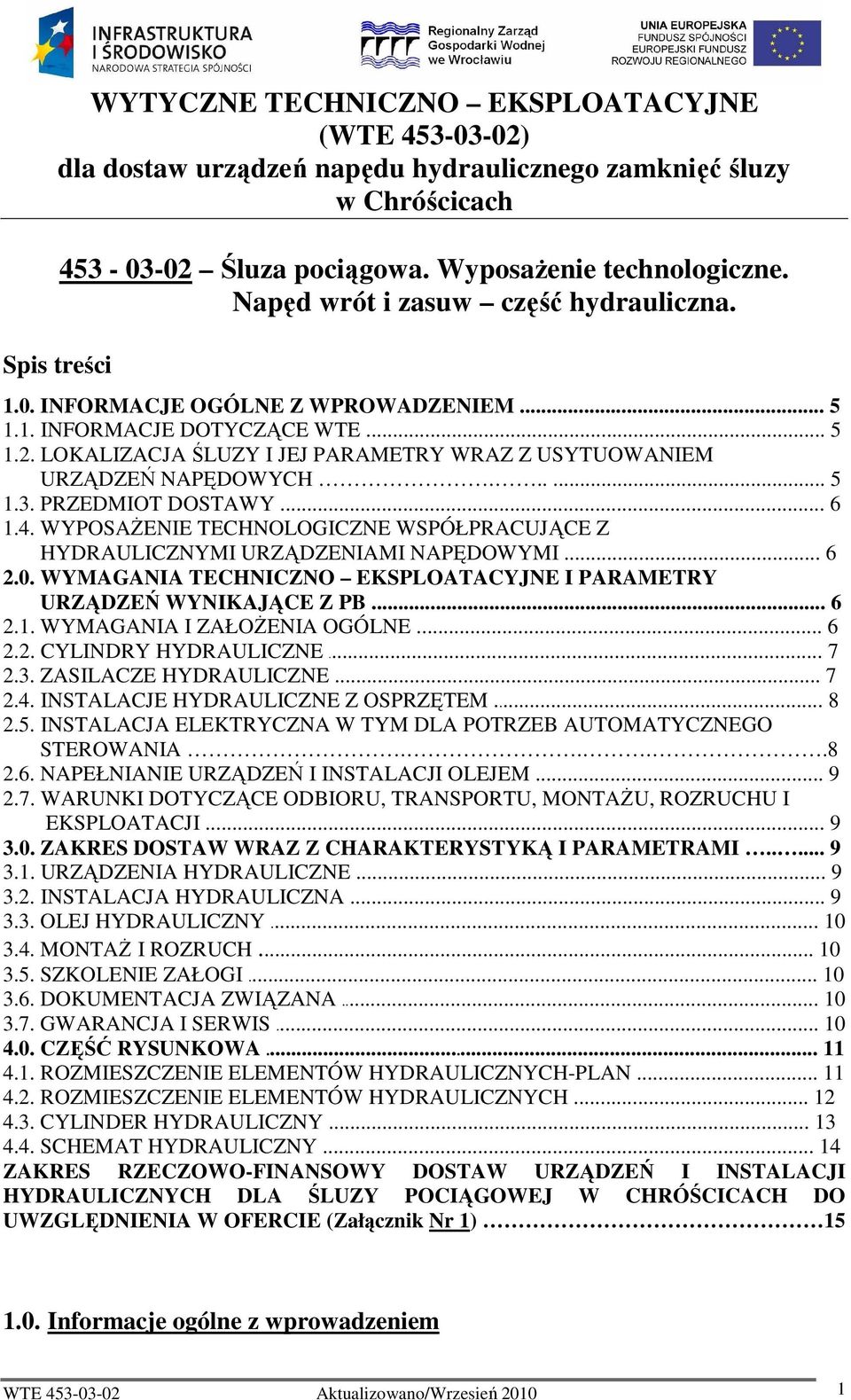

1 WYTYCZNE TECHNICZNO EKSPLOATACYJNE (WTE ) dla dostaw urządzeń napędu hydraulicznego zamknięć śluzy w Chróścicach Spis treści Śluza pociągowa. WyposaŜenie technologiczne. Napęd wrót i zasuw część hydrauliczna INFORMACJE OGÓLNE Z WPROWADZENIEM INFORMACJE DOTYCZĄCE WTE LOKALIZACJA ŚLUZY I JEJ PARAMETRY WRAZ Z USYTUOWANIEM URZĄDZEŃ NAPĘDOWYCH PRZEDMIOT DOSTAWY WYPOSAśENIE TECHNOLOGICZNE WSPÓŁPRACUJĄCE Z HYDRAULICZNYMI URZĄDZENIAMI NAPĘDOWYMI WYMAGANIA TECHNICZNO EKSPLOATACYJNE I PARAMETRY URZĄDZEŃ WYNIKAJĄCE Z PB WYMAGANIA I ZAŁOśENIA OGÓLNE CYLINDRY HYDRAULICZNE ZASILACZE HYDRAULICZNE INSTALACJE HYDRAULICZNE Z OSPRZĘTEM INSTALACJA ELEKTRYCZNA W TYM DLA POTRZEB AUTOMATYCZNEGO STEROWANIA NAPEŁNIANIE URZĄDZEŃ I INSTALACJI OLEJEM WARUNKI DOTYCZĄCE ODBIORU, TRANSPORTU, MONTAśU, ROZRUCHU I EKSPLOATACJI ZAKRES DOSTAW WRAZ Z CHARAKTERYSTYKĄ I PARAMETRAMI URZĄDZENIA HYDRAULICZNE INSTALACJA HYDRAULICZNA OLEJ HYDRAULICZNY MONTAś I ROZRUCH SZKOLENIE ZAŁOGI DOKUMENTACJA ZWIĄZANA GWARANCJA I SERWIS CZĘŚĆ RYSUNKOWA ROZMIESZCZENIE ELEMENTÓW HYDRAULICZNYCH-PLAN ROZMIESZCZENIE ELEMENTÓW HYDRAULICZNYCH CYLINDER HYDRAULICZNY SCHEMAT HYDRAULICZNY ZAKRES RZECZOWO-FINANSOWY DOSTAW URZĄDZEŃ I INSTALACJI HYDRAULICZNYCH DLA ŚLUZY POCIĄGOWEJ W CHRÓŚCICACH DO UWZGLĘDNIENIA W OFERCIE (Załącznik Nr 1) Informacje ogólne z wprowadzeniem WTE Aktualizowano/Wrzesień

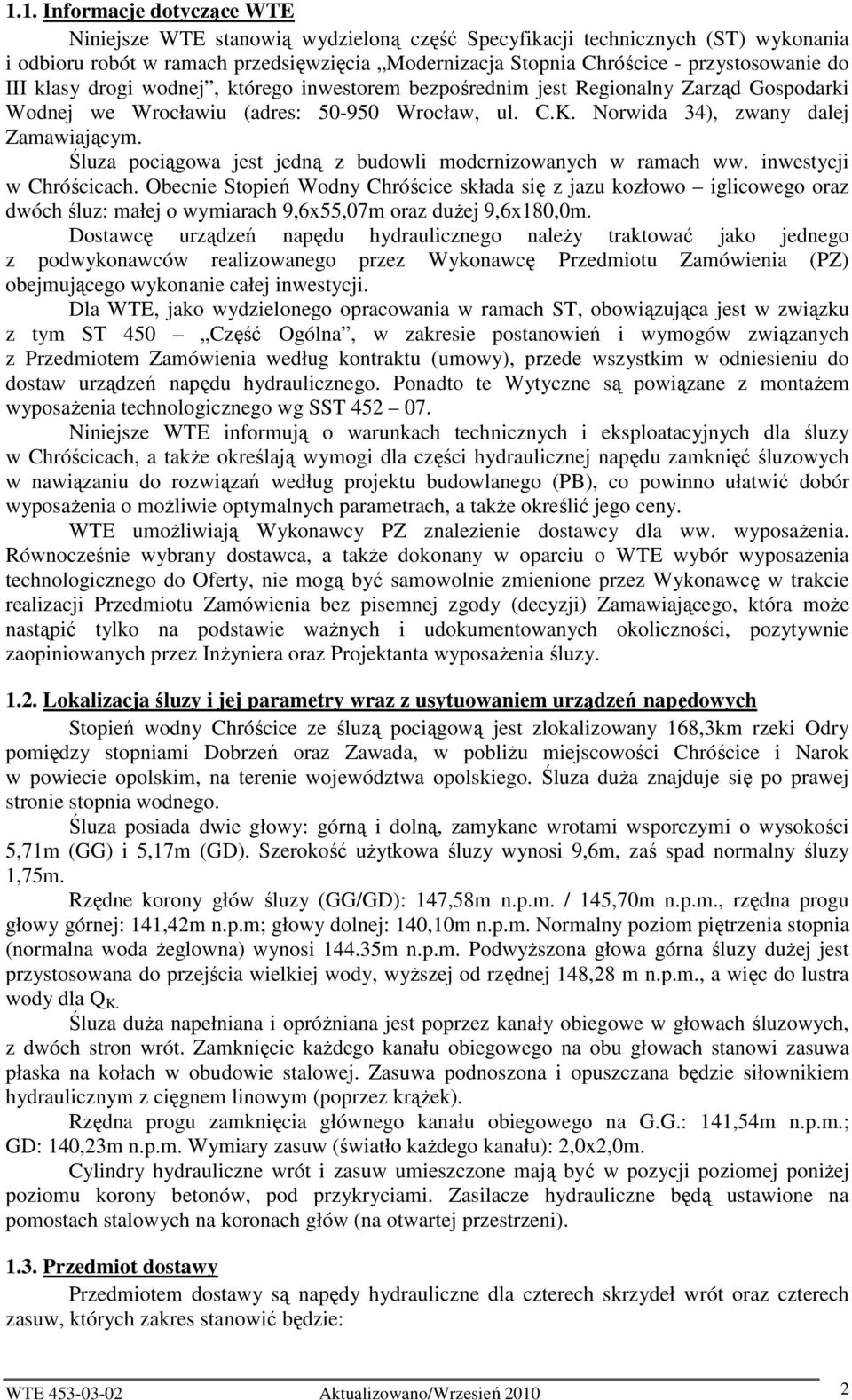

2 1.1. Informacje dotyczące WTE Niniejsze WTE stanowią wydzieloną część Specyfikacji technicznych (ST) wykonania i odbioru robót w ramach przedsięwzięcia Modernizacja Stopnia Chróścice - przystosowanie do III klasy drogi wodnej, którego inwestorem bezpośrednim jest Regionalny Zarząd Gospodarki Wodnej we Wrocławiu (adres: Wrocław, ul. C.K. Norwida 34), zwany dalej Zamawiającym. Śluza pociągowa jest jedną z budowli modernizowanych w ramach ww. inwestycji w Chróścicach. Obecnie Stopień Wodny Chróścice składa się z jazu kozłowo iglicowego oraz dwóch śluz: małej o wymiarach 9,6x55,07m oraz duŝej 9,6x180,0m. Dostawcę urządzeń napędu hydraulicznego naleŝy traktować jako jednego z podwykonawców realizowanego przez Wykonawcę Przedmiotu Zamówienia (PZ) obejmującego wykonanie całej inwestycji. Dla WTE, jako wydzielonego opracowania w ramach ST, obowiązująca jest w związku z tym ST 450 Część Ogólna, w zakresie postanowień i wymogów związanych z Przedmiotem Zamówienia według kontraktu (umowy), przede wszystkim w odniesieniu do dostaw urządzeń napędu hydraulicznego. Ponadto te Wytyczne są powiązane z montaŝem wyposaŝenia technologicznego wg SST Niniejsze WTE informują o warunkach technicznych i eksploatacyjnych dla śluzy w Chróścicach, a takŝe określają wymogi dla części hydraulicznej napędu zamknięć śluzowych w nawiązaniu do rozwiązań według projektu budowlanego (PB), co powinno ułatwić dobór wyposaŝenia o moŝliwie optymalnych parametrach, a takŝe określić jego ceny. WTE umoŝliwiają Wykonawcy PZ znalezienie dostawcy dla ww. wyposaŝenia. Równocześnie wybrany dostawca, a takŝe dokonany w oparciu o WTE wybór wyposaŝenia technologicznego do Oferty, nie mogą być samowolnie zmienione przez Wykonawcę w trakcie realizacji Przedmiotu Zamówienia bez pisemnej zgody (decyzji) Zamawiającego, która moŝe nastąpić tylko na podstawie waŝnych i udokumentowanych okoliczności, pozytywnie zaopiniowanych przez InŜyniera oraz Projektanta wyposaŝenia śluzy Lokalizacja śluzy i jej parametry wraz z usytuowaniem urządzeń napędowych Stopień wodny Chróścice ze śluzą pociągową jest zlokalizowany 168,3km rzeki Odry pomiędzy stopniami Dobrzeń oraz Zawada, w pobliŝu miejscowości Chróścice i Narok w powiecie opolskim, na terenie województwa opolskiego. Śluza duŝa znajduje się po prawej stronie stopnia wodnego. Śluza posiada dwie głowy: górną i dolną, zamykane wrotami wsporczymi o wysokości 5,71m (GG) i 5,17m (GD). Szerokość uŝytkowa śluzy wynosi 9,6m, zaś spad normalny śluzy 1,75m. Rzędne korony głów śluzy (GG/GD): 147,58m n.p.m. / 145,70m n.p.m., rzędna progu głowy górnej: 141,42m n.p.m; głowy dolnej: 140,10m n.p.m. Normalny poziom piętrzenia stopnia (normalna woda Ŝeglowna) wynosi m n.p.m. PodwyŜszona głowa górna śluzy duŝej jest przystosowana do przejścia wielkiej wody, wyŝszej od rzędnej 148,28 m n.p.m., a więc do lustra wody dla Q K. Śluza duŝa napełniana i opróŝniana jest poprzez kanały obiegowe w głowach śluzowych, z dwóch stron wrót. Zamknięcie kaŝdego kanału obiegowego na obu głowach stanowi zasuwa płaska na kołach w obudowie stalowej. Zasuwa podnoszona i opuszczana będzie siłownikiem hydraulicznym z cięgnem linowym (poprzez krąŝek). Rzędna progu zamknięcia głównego kanału obiegowego na G.G.: 141,54m n.p.m.; GD: 140,23m n.p.m. Wymiary zasuw (światło kaŝdego kanału): 2,0x2,0m. Cylindry hydrauliczne wrót i zasuw umieszczone mają być w pozycji poziomej poniŝej poziomu korony betonów, pod przykryciami. Zasilacze hydrauliczne będą ustawione na pomostach stalowych na koronach głów (na otwartej przestrzeni) Przedmiot dostawy Przedmiotem dostawy są napędy hydrauliczne dla czterech skrzydeł wrót oraz czterech zasuw, których zakres stanowić będzie: WTE Aktualizowano/Wrzesień

3 1) 8 siłowników hydraulicznych Ø125/ mm; 2) 4 kompletne zasilacze hydrauliczne; 3) 4 komplety rurociągów łączących zasilacze z cylindrami hydraulicznymi; 4) dokumentacja związana (rysunki, opisy, instrukcje) do uwzględnienia w cenie dostaw zasilaczy;; 5) olej hydrauliczny dla pierwszego eksploatacyjnego napełnienia urządzeń napędowych; 6) montaŝ i uruchomienie ww. urządzeń na obiekcie; 7) nadzór w czasie montaŝu i rozruchu WyposaŜenie technologiczne współpracujące z hydraulicznymi urządzeniami napędowymi Bezpośrednim elementem napędowym kaŝdego skrzydła jest jeden cylinder hydrauliczny zamocowany do betonu poprzez uchwyt z amortyzatorem. Tłoczysko połączone jest sworzniem z konstrukcją stalową wrót. Zasuwy posiadają napęd linowy. Cylinder hydrauliczny kaŝdej zasuwy połączony jest do ramy. Do końcówki tłoczyska zamocowany ma być krąŝek linowy ruchomy. Cięgło linowe połączone jest jednym końcem do ramy mechanizmu wyciągowego i napędza zasuwę poprzez krąŝek ruchomy oraz krąŝek stały Wymagania techniczno eksploatacyjne i parametry urządzeń wynikające z PB 2.1. Wymagania i załoŝenia ogólne Napęd hydrauliczny W skład napędu hydraulicznego dla jednej strony kaŝdej głowy śluzy wchodzą: 2 siłowniki hydrauliczne; 1 zasilacz hydrauliczny; 1 komplet rurociągów łączących zasilacz z cylindrami. Do wymiany i uzupełniania oleju w napędach naleŝy przewidzieć specjalne przenośne urządzenie z napędem elektrycznym jedno dla całego stopnia wodnego (tj. jazu i śluzy). Napędy hydrauliczne powinny być przystosowane do pracy na hydraulicznym oleju mineralnym. Doboru odpowiedniego oleju dokona wytwórca instalacji hydraulicznej. Napędy hydrauliczne powinny być wykonane zgodnie z odpowiednimi normami PN lub DIN Eksploatacja Wrota i kanały obiegowe pracują w sezonie Ŝeglugowym. Zamknięcia śluzy nie są przystosowane do pracy w okresie zlodzenia komory śluzowej i awanportów. Okresowo korona śluzy zalewana jest wodami powodziowymi do rzędnej 148,28m n.p.m. Pomosty, na których są zlokalizowane zasilacze, znajdują się powyŝej tego poziomu. Ruchy wrotami odbywają się bez parcia wody lub przy minimalnych róŝnicach zw. wody (± 1 cm). Zasuwy otwierają się pod parciem wody a zamykają przy wyrównanych stanach wód. Czas otwierania wrót wynosi około 30s; czas zamykania około 1min. Czas podnoszenia zasuw wynosi około 1min; czas zamykania około 30s. Instalacje hydrauliczne pracują na otwartej przestrzeni, w zakresie temperatur od -5 do 30ºC. W warunkach awaryjnych, w przypadku braku zasilania elektrycznego, zamknięciami moŝna operować za pomocą pompy ręcznej wchodzącej w skład kaŝdego zasilacza hydraulicznego. Uruchamianie elektryczne zamknięć moŝe być: miejscowe ręczne przyciskami na zasilaczu; zdalne ręczne lub automatyczne ze sterowni śluzy Technologia pracy Podczas normalnej eksploatacji wrota i zasuwy sterowane są przez system sterowania, do którego wprowadzone są sygnały z łączników krańcowych i przekaźników ciśnienia oraz informacje ze wskaźników poziomu wody. WTE Aktualizowano/Wrzesień

4 Napędy wrót wyłączane są w kierunku otwierania przez wyłącznik krańcowy, działający w połoŝeniu skrajnym. Włączenie napędu moŝliwe jest po zasygnalizowaniu odchylenia się wrót od siebie (pod wpływem amortyzatora) przez wyłącznik umieszczony na kładce na styku wrót. Przy zamykaniu wrót napęd wyłączany jest przez wyłącznik krańcowy, gdy uszczelnienie dolne na końcu wrót jest oddalone od progu o 10mm. Domykanie wrót odbywa się pod parciem wody (po otworzeniu kanałów obiegowych) poprzez naciągnięcie amortyzatora., Napędy zasuw kanałów obiegowych wyłączane są w połoŝeniach skrajnych przez wyłączniki krańcowe, znajdujące się w mechanizmie wyciągowym. Napędy wrót i zasuw mogą być równieŝ wyłączane awaryjnie w przypadku przekroczenia ciśnienia przez przekaźniki znajdujące się w zasilaczach. W przypadku braku zasilania elektrycznego, zasuwy kanałów zamknięciami moŝna operować za pomocą pompy ręcznej, wchodzącej w skład kaŝdego zasilacza hydraulicznego Cylindry hydrauliczne Warunki techniczne, jakim powinny odpowiadać cylindry hydrauliczne do napędu zamknięć: Nominalne ciśnienie pracy 25 MPa; Cylindry dwustronnego działania; Tłoczyska cylindrów hydraulicznych powinny być pokryte ceramiczną powłoką ochronną (np. CERAMAX) lub inną o podobnej trwałości i odporności antykorozyjnej; Powłoki antykorozyjne zewnętrznych powierzchni cylindrów hydraulicznych muszą wykazywać wieloletnią trwałość; ŁoŜyska końcówek tłoczysk i cylindrów hydraulicznych mają być przegubowe; Podstawowe wymiary cylindra hydraulicznego oraz końcówki podano na rysunku; Cylindry mają być zaopatrzone w elementy do ich odpowietrzania w czasie eksploatacji i w zawory spustowe oleju Zasilacze hydrauliczne Zasilacz hydrauliczny powinien być zbudowany w oparciu o załączony do niniejszych załoŝeń ogólny, orientacyjny schemat hydrauliczny napędu zasuwy, oparty na zrealizowanych dotychczas napędach śluz pociągowych na Odrze, w ramach remontów modernizacyjnych tych budowli. Dopuszcza się odstępstwa od przedstawionego schematu hydraulicznego pod warunkiem realizacji wszystkich wymaganych funkcji technologicznych zamknięcia, zgodnie z niniejszymi załoŝeniami technicznymi; Zbiorniki olejowe zasilaczy hydraulicznych powinny być szczelnie zamknięte i połączone z atmosferą poprzez filtry powietrza ze środkiem pochłaniającym parę wodną. Zbiorniki powinny posiadać awaryjne, pyłowe filtry powietrza; Zasilacze naleŝy wyposaŝyć w dodatkowe pompy z napędem ręcznym umoŝliwiające operowanie zamknięciami w warunkach eksploatacyjnych bez zasilania elektrycznego. Zbiorniki oleju w zasilaczach hydraulicznych powinny być wyposaŝone we wskaźniki poziomu oleju na pełny zakres roboczych poziomów oleju w zbiornikach z określonym poziomem napełniania w zaleŝności od połoŝenia zamknięć, a takŝe w grzałki elektryczne do podgrzewania oleju. Zasilacze hydrauliczne powinny być wyposaŝone w filtry co najmniej na linii powrotnej (zlew), zaopatrzone w elektryczne i optyczne wskaźniki zanieczyszczenia; Instalacje hydrauliczne muszą być zabezpieczone przed nadmiernym wzrostem ciśnienia i przed nagłym rozszczelnieniem układu przez przekaźniki ciśnienia, wyłączające pracujące pompy hydrauliczne; Ciśnienie max. ustawienia przekaźników ciśnienia powinno być 0.5MPa poniŝej ustawienia zaworów przelewowych; Czas operowania zamknięciem wynikający z doboru pompy moŝe odbiegać od przyjętego w niniejszym opracowaniu o ok. 10%; WTE Aktualizowano/Wrzesień

5 Zasilacz powinien umoŝliwiać kontrolę wszystkich nastaw elementów ograniczających ciśnienie; KaŜdy zasilacz hydrauliczny ma być wyposaŝony w odpowiednią ilość manometrów i odpowiednią ilość punktów pomiarowych, umoŝliwiającą ewentualne podłączenie manometrów kontrolnych; Przy rozmieszczaniu urządzeń hydraulicznych i elektrycznych na konstrukcji zasilacza naleŝy zapewnić łatwy dostęp podczas montaŝu i eksploatacji zasilacza; Zasilacze powinny być wyposaŝone w osłony, umoŝliwiające ich pracę na otwartej przestrzeni; Do wymiany i uzupełniania oleju w instalacji hydraulicznej naleŝy przewidzieć moŝliwość podłączenia specjalnego, przenośnego urządzenie z napędem elektrycznym, a zasilacz dostosować do współpracy z tym urządzeniem; Wszystkie elementy kontrolne i sterownicze zasilacza hydraulicznego powinny być oznaczone zgodnie z oznaczeniami na schemacie hydraulicznym Instalacje hydrauliczne z osprzętem Rurociągi muszą być wykonane na ciśnienie nom. 25 MPa. Wszystkie rurociągi, znajdujące się na cylindrach hydraulicznych oraz łączące cylindry hydrauliczne z zasilaczami hydraulicznymi, łącznie ze złączkami i przyłączami, powinny być wykonane ze stali nierdzewnej; Instalacja hydrauliczna musi być wyposaŝona w system zaworów, umoŝliwiających łatwe odpowietrzenie układu i opróŝnienie z oleju podczas jego wymiany; Aparatura hydrauliczna i średnice rurociągów powinny być tak dobrane, aby nie dopuścić do strat ciśnienia większych niŝ 10% ciśnienia nominalnego instalacji hydraulicznej; Do mocowania rurociągów na trasie naleŝy przewidzieć odpowiednie elementy zabezpieczające rurociągi przed drganiami, co powinno być uzgodnione z Projektantem wyposaŝenia technologicznego; Wszystkie elementy kontrolne i sterownicze instalacji hydraulicznej mają być oznaczone zgodnie z oznaczeniami na schemacie hydraulicznym. Wszystkie miejsca w instalacji hydraulicznej, w których mogą występować znaczące przecieki, powinny być wyposaŝone w odprowadzenie oleju do zbiornika Instalacja elektryczna, w tym dla potrzeb automatycznego sterowania Silniki elektryczne pomp 3x400V, 50 Hz; Rozdzielacze sterowane elektrycznie - 24V DC, z moŝliwością ręcznego przesterowania (z zewnętrzną blokadą), lampkami kontrolnymi oraz stykami stanów; Zasilacz powinien być wyposaŝony w elektryczną skrzynkę przyłączeniową (metalową) z listwą zaciskową, do której naleŝy podłączyć całą aparaturę elektryczną zasilacza; wymagany stopień ochrony min. IP44; wyjścia zewnętrzne ze skrzynki wymagają uzgodnienia z Projektanta; Przekaźniki ciśnienia, wyłączniki poziomu oleju oraz inne elektryczne urządzenia sygnalizacyjne zabudowane na konstrukcji zasilaczy powinny być wyposaŝone w podwójne elementy stykowe; Instalacja elektryczna dostarczona z zasilaczami i cylindrami hydraulicznymi musi być dostosowana do automatycznego sterowania ruchami zamknięć Napełnianie urządzeń i instalacji olejem Instalacja hydrauliczna napędu hydraulicznego zamknięć śluzowych powinna być po zmontowaniu napełniona przez dostawcę olejem przeznaczonym do normalnej eksploatacji. Gatunek i stopień czystości oleju naleŝy dostosować do wymagań aparatury zastosowanej w zasilaczach hydraulicznych i wymaganych temperatur pracy Warunki dotyczące odbioru, transportu, montaŝu, rozruchu i eksploatacji Informacje dotyczące ogólnych warunków odbioru, transportu, montaŝu, rozruchu i eksploatacji znajdują się w ST 450 Część Ogólna.. Rozruch urządzeń napędu hydraulicznego naleŝy prowadzić łącznie z rozruchem kompletnych zamknięć śluzy, obejmującego wyposaŝenie mechaniczne i elektryczne. Jest to WTE Aktualizowano/Wrzesień

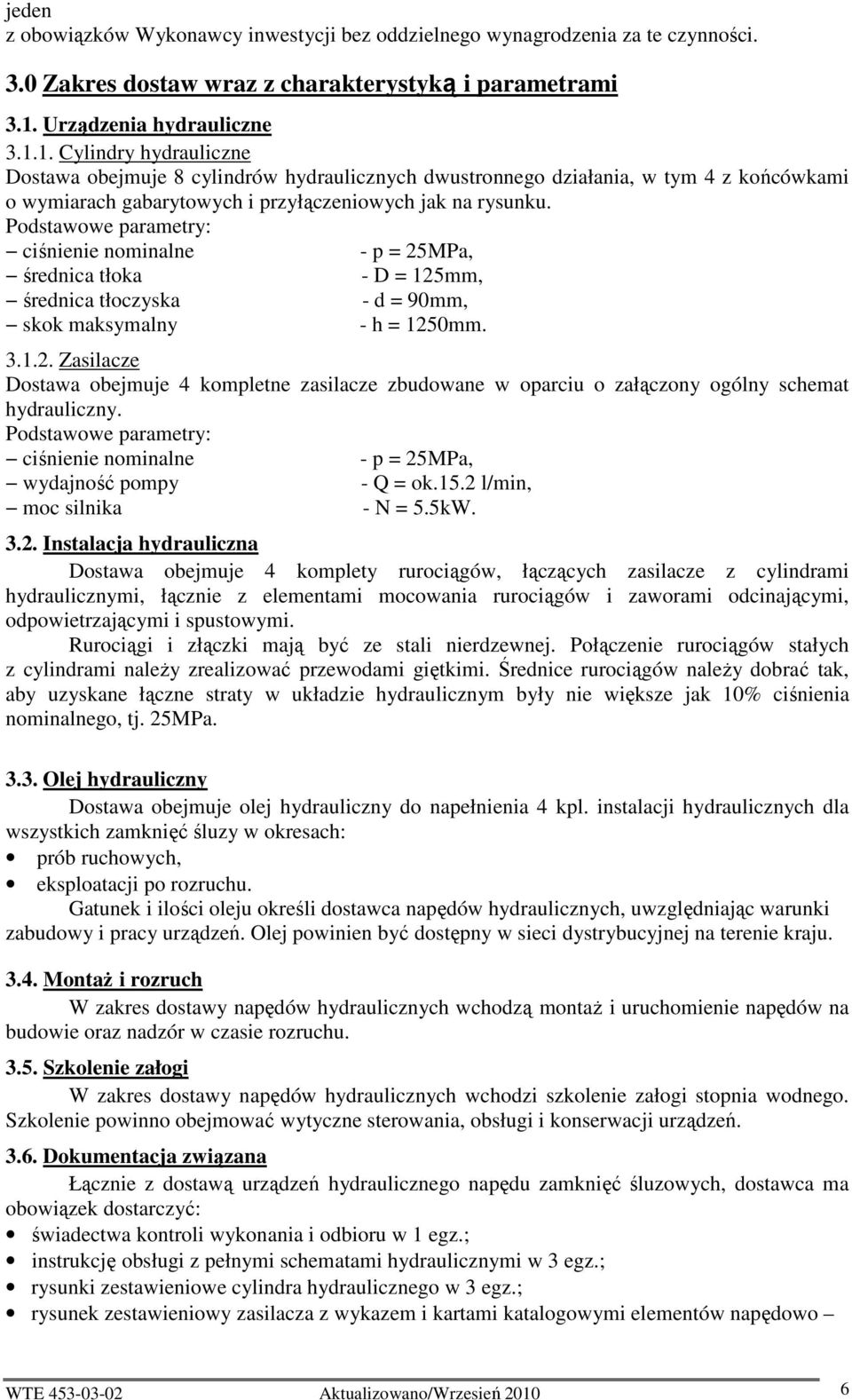

6 jeden z obowiązków Wykonawcy inwestycji bez oddzielnego wynagrodzenia za te czynności. 3.0 Zakres dostaw wraz z charakterystyką i parametrami 3.1. Urządzenia hydrauliczne Cylindry hydrauliczne Dostawa obejmuje 8 cylindrów hydraulicznych dwustronnego działania, w tym 4 z końcówkami o wymiarach gabarytowych i przyłączeniowych jak na rysunku. Podstawowe parametry: ciśnienie nominalne - p = 25MPa, średnica tłoka - D = 125mm, średnica tłoczyska - d = 90mm, skok maksymalny - h = 1250mm Zasilacze Dostawa obejmuje 4 kompletne zasilacze zbudowane w oparciu o załączony ogólny schemat hydrauliczny. Podstawowe parametry: ciśnienie nominalne - p = 25MPa, wydajność pompy - Q = ok.15.2 l/min, moc silnika - N = 5.5kW Instalacja hydrauliczna Dostawa obejmuje 4 komplety rurociągów, łączących zasilacze z cylindrami hydraulicznymi, łącznie z elementami mocowania rurociągów i zaworami odcinającymi, odpowietrzającymi i spustowymi. Rurociągi i złączki mają być ze stali nierdzewnej. Połączenie rurociągów stałych z cylindrami naleŝy zrealizować przewodami giętkimi. Średnice rurociągów naleŝy dobrać tak, aby uzyskane łączne straty w układzie hydraulicznym były nie większe jak 10% ciśnienia nominalnego, tj. 25MPa Olej hydrauliczny Dostawa obejmuje olej hydrauliczny do napełnienia 4 kpl. instalacji hydraulicznych dla wszystkich zamknięć śluzy w okresach: prób ruchowych, eksploatacji po rozruchu. Gatunek i ilości oleju określi dostawca napędów hydraulicznych, uwzględniając warunki zabudowy i pracy urządzeń. Olej powinien być dostępny w sieci dystrybucyjnej na terenie kraju MontaŜ i rozruch W zakres dostawy napędów hydraulicznych wchodzą montaŝ i uruchomienie napędów na budowie oraz nadzór w czasie rozruchu Szkolenie załogi W zakres dostawy napędów hydraulicznych wchodzi szkolenie załogi stopnia wodnego. Szkolenie powinno obejmować wytyczne sterowania, obsługi i konserwacji urządzeń Dokumentacja związana Łącznie z dostawą urządzeń hydraulicznego napędu zamknięć śluzowych, dostawca ma obowiązek dostarczyć: świadectwa kontroli wykonania i odbioru w 1 egz.; instrukcję obsługi z pełnymi schematami hydraulicznymi w 3 egz.; rysunki zestawieniowe cylindra hydraulicznego w 3 egz.; rysunek zestawieniowy zasilacza z wykazem i kartami katalogowymi elementów napędowo WTE Aktualizowano/Wrzesień

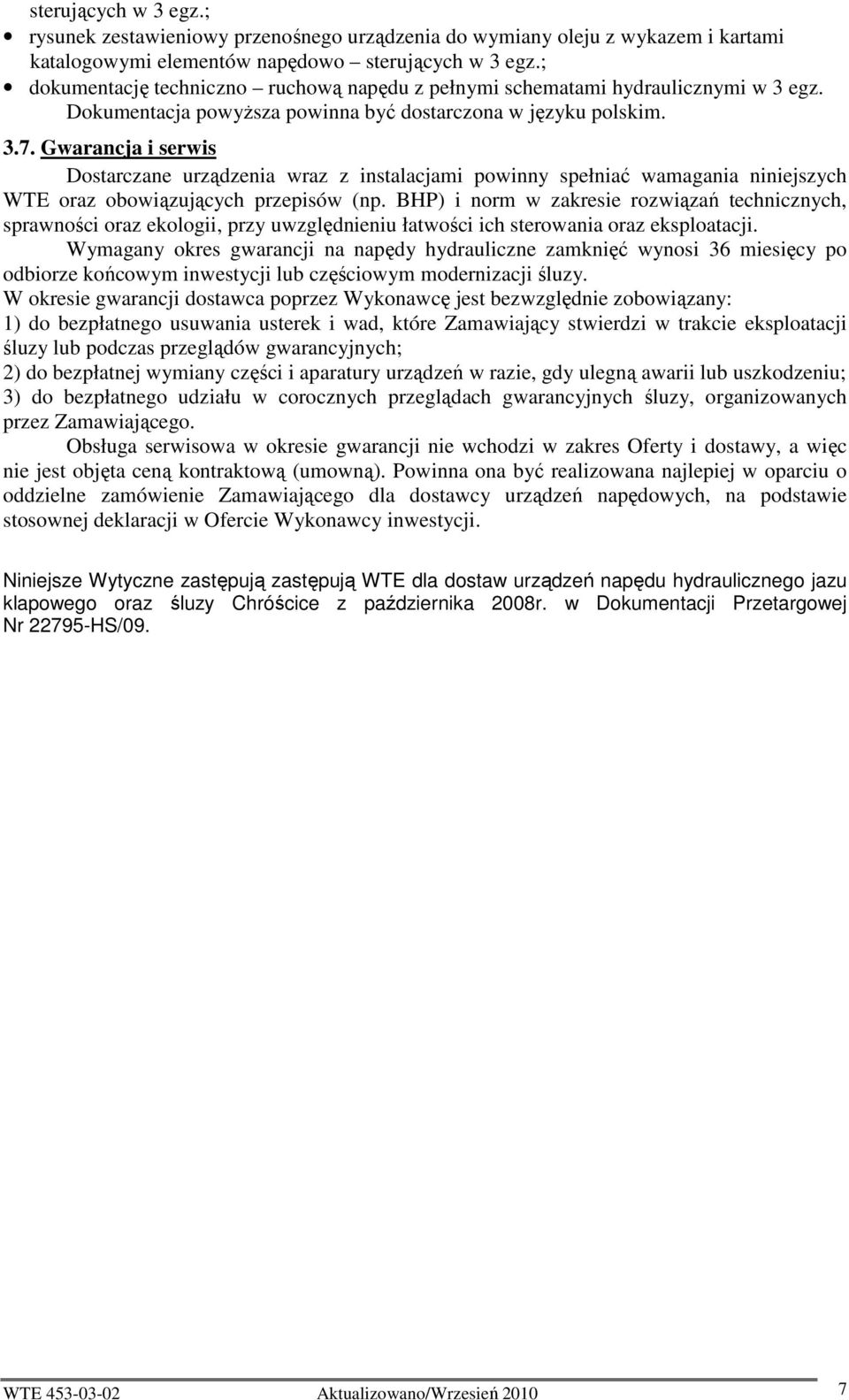

7 sterujących w 3 egz.; rysunek zestawieniowy przenośnego urządzenia do wymiany oleju z wykazem i kartami katalogowymi elementów napędowo sterujących w 3 egz.; dokumentację techniczno ruchową napędu z pełnymi schematami hydraulicznymi w 3 egz. Dokumentacja powyŝsza powinna być dostarczona w języku polskim Gwarancja i serwis Dostarczane urządzenia wraz z instalacjami powinny spełniać wamagania niniejszych WTE oraz obowiązujących przepisów (np. BHP) i norm w zakresie rozwiązań technicznych, sprawności oraz ekologii, przy uwzględnieniu łatwości ich sterowania oraz eksploatacji. Wymagany okres gwarancji na napędy hydrauliczne zamknięć wynosi 36 miesięcy po odbiorze końcowym inwestycji lub częściowym modernizacji śluzy. W okresie gwarancji dostawca poprzez Wykonawcę jest bezwzględnie zobowiązany: 1) do bezpłatnego usuwania usterek i wad, które Zamawiający stwierdzi w trakcie eksploatacji śluzy lub podczas przeglądów gwarancyjnych; 2) do bezpłatnej wymiany części i aparatury urządzeń w razie, gdy ulegną awarii lub uszkodzeniu; 3) do bezpłatnego udziału w corocznych przeglądach gwarancyjnych śluzy, organizowanych przez Zamawiającego. Obsługa serwisowa w okresie gwarancji nie wchodzi w zakres Oferty i dostawy, a więc nie jest objęta ceną kontraktową (umowną). Powinna ona być realizowana najlepiej w oparciu o oddzielne zamówienie Zamawiającego dla dostawcy urządzeń napędowych, na podstawie stosownej deklaracji w Ofercie Wykonawcy inwestycji. Niniejsze Wytyczne zastępują zastępują WTE dla dostaw urządzeń napędu hydraulicznego jazu klapowego oraz śluzy Chróścice z października 2008r. w Dokumentacji Przetargowej Nr HS/09. WTE Aktualizowano/Wrzesień

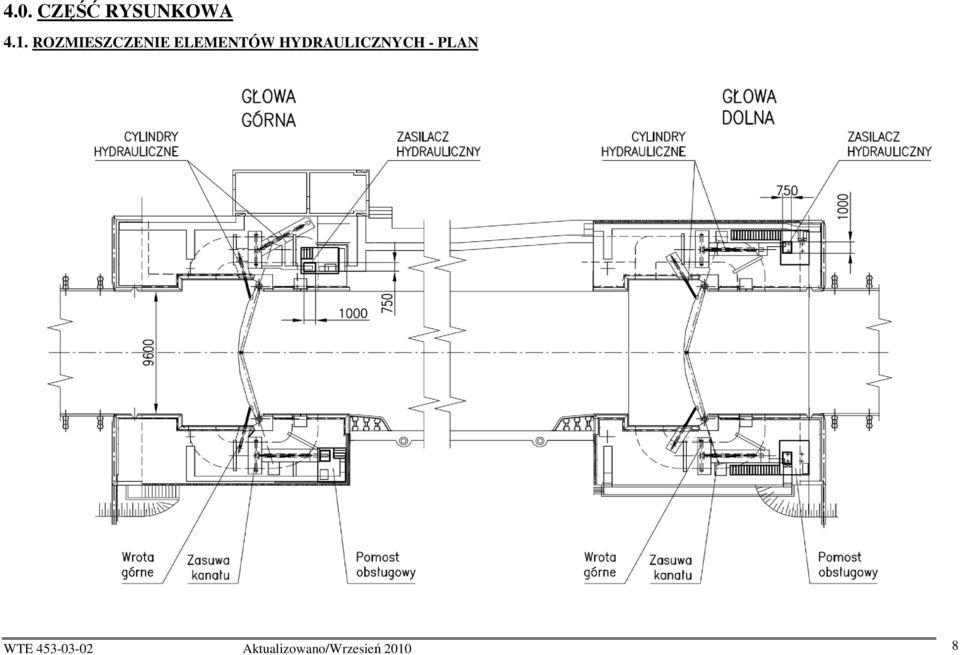

8 4.0. CZĘŚĆ RYSUNKOWA 4.1. ROZMIESZCZENIE ELEMENTÓW HYDRAULICZNYCH - PLAN WTE Aktualizowano/Wrzesień

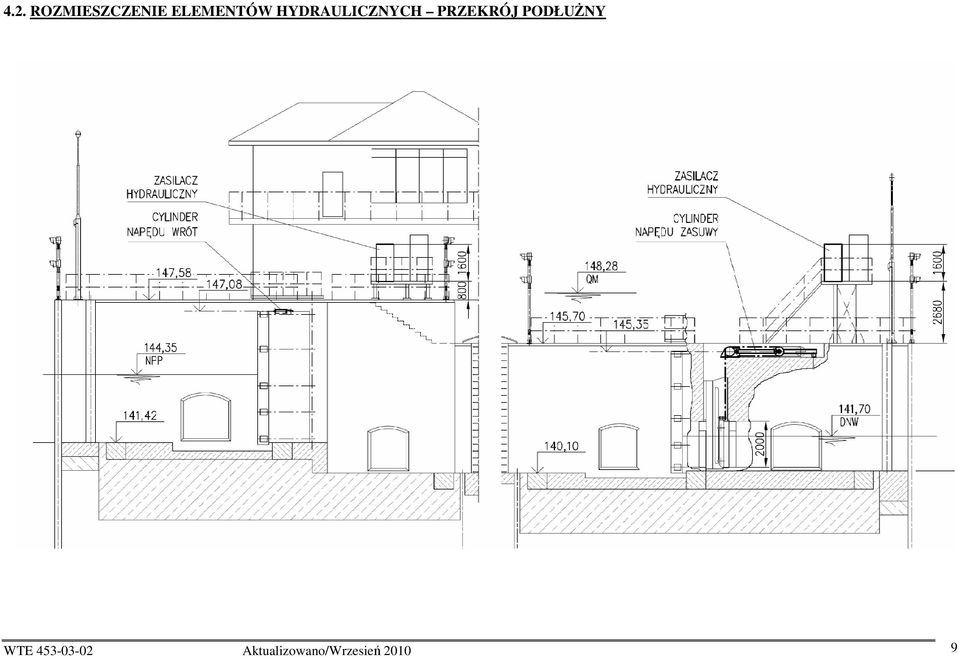

9 4.2. ROZMIESZCZENIE ELEMENTÓW HYDRAULICZNYCH PRZEKRÓJ PODŁUśNY WTE Aktualizowano/Wrzesień

10 4.3. CYLINDER HYDRAULICZNY WTE Aktualizowano/Wrzesień

11 4.4. SCHEMAT HYDRAULICZNY WTE Aktualizowano/Wrzesień

12

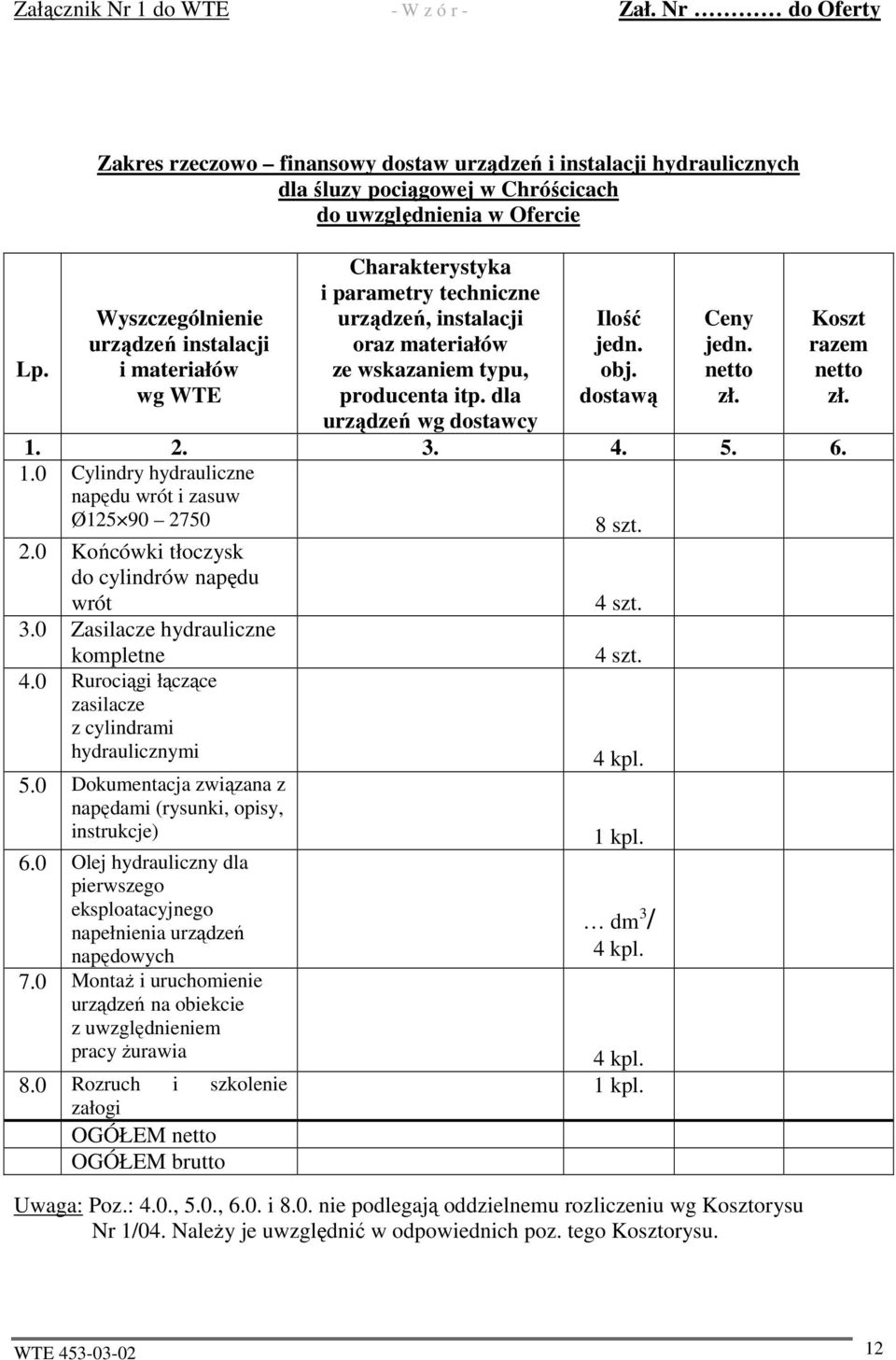

13 Załącznik Nr 1 do WTE - W z ó r - Zał. Nr do Oferty Lp. Zakres rzeczowo finansowy dostaw urządzeń i instalacji hydraulicznych dla śluzy pociągowej w Chróścicach do uwzględnienia w Ofercie Wyszczególnienie urządzeń instalacji i materiałów wg WTE Charakterystyka i parametry techniczne urządzeń, instalacji oraz materiałów ze wskazaniem typu, producenta itp. dla urządzeń wg dostawcy Ilość jedn. obj. dostawą Ceny jedn. netto zł. Koszt razem netto zł Cylindry hydrauliczne napędu wrót i zasuw Ø szt. 2.0 Końcówki tłoczysk do cylindrów napędu wrót 3.0 Zasilacze hydrauliczne kompletne 4.0 Rurociągi łączące zasilacze z cylindrami hydraulicznymi 5.0 Dokumentacja związana z napędami (rysunki, opisy, instrukcje) 6.0 Olej hydrauliczny dla pierwszego eksploatacyjnego napełnienia urządzeń napędowych 7.0 MontaŜ i uruchomienie urządzeń na obiekcie z uwzględnieniem pracy Ŝurawia 8.0 Rozruch i szkolenie załogi OGÓŁEM netto OGÓŁEM brutto 4 szt. 4 szt. 4 kpl. 1 kpl. dm 3 / 4 kpl. 4 kpl. 1 kpl. Uwaga: Poz.: 4.0., 5.0., 6.0. i 8.0. nie podlegają oddzielnemu rozliczeniu wg Kosztorysu Nr 1/04. NaleŜy je uwzględnić w odpowiednich poz. tego Kosztorysu. WTE
