1 EGZEMPLARZ NR 1 ELEKTROTECHNIKA TOMASZ LACH ul. 8 Marca 52, Złotów tel.: 67 / , kom.: tomasz.lach@lach-zlotow.pl ZAKRES USŁUG: - projektowanie instalacji elektrycznych i teletechnicznych - wykonawstwo instalacji elektrycznych i teletechnicznych - nadzory inwestorskie i kierowanie robotami - pomiary ochronne - kosztorysowanie INWESTOR / ZLECENIODAWCA Gmina Miasto Złotów Al. Piasta Złotów TEMAT OŚWIETLENIE ul. KOKOWSKIEGO PROJEKTANT LOKALIZACJA / ADRES OBIEKTU ul. KOKOWSKIEGO, ZŁOTÓW Jednostka ewidencyjna: Złotów Miasto Obręb: 0093 Złotów 93 działki ewid.: 8/5, 8/7, 9/23, 9/24, 9/15, 9/25, 9/41, 9/40, 968/1, 899/1, 850, 900/1, 1, 39/1, 39/3 Stadium: projekt wykonawczy Branża: elektryczna IMIĘ I NAZWISKO DATA PIECZĄTKA I PODPIS mgr inż. Tomasz Lach WKP/0174/PWOE/12 upr. bud. do projektowania i kierowania robotami budowlanymi bez ograniczeń w specjalności sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych

2 Zawartość opracowania 1. Strona tytułowa 2. Załączniki formalno prawne 2.1 Zaświadczenie WOIIB - projektant 2.2 Warunki techniczne przyłączenia do sieci elektroenergetycznej nr OD5/ZR9/157/ Opis techniczny 3.1 Przedmiot opracowania 3.2 Podstawa opracowania 3.3 Zakres opracowania 3.4 Stan istniejący 3.5 Projektowane zagospodarowanie terenu 3.6 Ochrona środowiska 3.7 Charakterystyka ulic wytyczne do projektowania 3.8 Charakterystyka elektroenergetyczna 3.9 Zasilania elektroenergetyczne 3.10 Szafka sterowania oświetleniem 3.11 Obwody oświetlenia ulicznego 3.12 Słupy i oprawy oświetlenia ulicznego 3.13 Układanie kabli i uziemień 3.14 Ochrona od porażeń prądem elektrycznym 3.15 Ochrona od przepięć 3.16 Dokumentacja konieczna do odbioru urządzeń elektroenergetycznych 3.17 Uwagi końcowe 4. Zestawienie podstawowych materiałów 5. Karty katalogowe 5.1 Słup stalowy uliczny 5.2 Fundament prefabrykowany 5.3 Oprawa oświetlenia drogowego 5.4 Złącze słupowe 5.5 Ogranicznik przepięć 6. Rysunki i schematy Lp. Tytuł rysunku Nr rys. 1 Mapa sytuacyjna projekt zagospodarowania terenu dla instalacji elektrycznej E-1 2 Schemat ideowy instalacji oświetlenia ulicznego E-2 ELEKTROTECHNIKA Tomasz Lach OE - 2 -

3 2.1 Zaświadczenie WOIIB - projektant: ELEKTROTECHNIKA Tomasz Lach OE - 3 -

4 2.2 Warunki techniczne przyłączenia do sieci elektroenergetycznej nr OD5/ZR9/157/2015: ELEKTROTECHNIKA Tomasz Lach OE - 4 -

5 ELEKTROTECHNIKA Tomasz Lach OE - 5 -

6 3. Opis techniczny: 3.1 Przedmiot opracowania: Przedmiotem opracowania jest projekt budowy oświetlenia ulicznego ul. Kokowskiego w Złotowie, jednostka ewidencyjna: Złotów Miasto Obręb: 0093 Złotów 93; działki ewid.: 8/5, 8/7, 9/23, 9/24, 9/15, 9/25, 9/41, 9/40, 968/1, 899/1, 850, 900/1, 1, 39/1, 39/ Podstawa opracowania: umowa zawarta z inwestorem obowiązujące normy, rozporządzenia i przepisy uzgodnienia i wytyczne branżowe inwentaryzacja własna i oględziny w terenie 3.3 Zakres opracowania: szafka sterowania oświetleniem ulicznym linie kablowe oświetlenia ulicy słupy i oprawy 3.4 Stan istniejący: W chwili obecnej, obszar objęty projektem jest nieoświetlony. Na terenie projektowanej inwestycji zlokalizowane są drogi gminne, budynki mieszkalne jednorodzinne oraz podziemne uzbrojenie terenu. 3.5 Projektowane zagospodarowanie terenu: Projektowana inwestycja przebiega w pasie drogowym. Nie ulegnie zmianie dotychczasowa funkcja terenu. Projekt przewiduje: budowę kablowej instalacji oświetleniowej, montaż słupów i opraw oświetleniowych montaż szafy oświetlenia ulicznego 3.6 Ochrona środowiska: Projektowana inwestycja nie narusza istniejącego środowiska. Wszelkie wykopy w pobliżu drzew wykonywane będą ręcznie z uwagą, aby nie uszkodzić korzeni drzew. Po ułożeniu kabla wykop należy w krótkim czasie zasypać, aby nie doprowadzić do utarty wilgoci systemu korzeniowego. Po zakończeniu inwestycji teren zostanie doprowadzony do stanu pierwotnego. ELEKTROTECHNIKA Tomasz Lach OE - 6 -

7 3.7 Charakterystyka ulic wytyczne do projektowania: Zgodnie z normami: PKN-CEN/TR :2007 Oświetlenie dróg - Część 1: Wybór klas oświetlenia PN-EN :2007 Oświetlenie dróg - Część 2: Wymagania oświetleniowe PN-EN :2007 Oświetlenie dróg - Część 3: Obliczenia parametrów oświetleniowych PN-EN :2007 Oświetlenie dróg - Część 4: Metody pomiarów parametrów oświetlenia Typowa prędkość głównego użytkownika: średnia (między 30 i 60 km/h) Główny użytkownik: ruch samochodowy, powoli poruszające się pojazdy Inni dopuszczeni użytkownicy: rowerzyści, piesi Wykluczeni użytkownicy: brak Sytuacja oświetleniowa: B1 Połączenie do innej ulicy: zwykłe skrzyżowania Zagęszczenie skrzyżowań: [liczba na 1 km] <3 Strefa konfliktowa: nie Środki budowlane do uspokojenia ruchu: nie Natężenie strumienia pojazdów [liczba sztuk na dobę]: <7000 Natężenie strumienia ruchu rowerzystów: normalna Trudność nawigacji: normalna Zaparkowane pojazdy: tak Kompleksowość pola widzenia: normalna Poziom luminancji otoczenia: niski (okolica wiejska) Główny typ pogody: sucha 3.8 Charakterystyka elektroenergetyczna: Napięcie zasilania Napięcie odbiorników Moc zainstalowana Układ sieci Układ instalacji odbiorczej U n = 400V/230V, 50Hz U o = 230V P i = 0,35 kw TN-C TN-C-S 3.9 Zasilanie elektroenergetyczne: Zgodnie z technicznymi warunkami przyłączenia nr OD5/ZR9/157/2015 przy istniejącej stacji transformatrowej w granicy działki nr 969/3 zaprojektowane i pobudowane zostanie przyłącze elektroenergetyczne wraz ze złączem kablowopomiarowym ZK1x-1P do zasilania projektowanych urządzeń oświetlenia drogowego. Projekt przyłącza wraz ze złączem kablowo-pomiarowym stanowi odrębne opracowanie ENEA operator. ELEKTROTECHNIKA Tomasz Lach OE - 7 -

8 3.10 Szafka sterowania oświetleniem: Projektuje się szafę oświetlenia ulicznego typu SOU firmy ENTECH (lub podobne), która przeznaczona jest do sterowania oświetleniem ulic w sieci elektroenergetycznej 3- fazowej. Obudowa i fundament wykonane są z tworzywa o symbolu SMC 0180 samogasnącego w czasie 15 s. Szafę należy zabudować w granicy działki nr 969/3 przy projektowanym ZK1x-1P, zgodnie z rys. nr E-1 i zasilić kablem YAKY 4 35mm 2 ze złącza kablowo-pomiarowego. Szynę PEN w szafce SOU należy uziemić bednarką FeZn 25 4 połączoną z uziemieniem złącza kablowopomiarowego i projektowanym uziemieniem słupów. Wyprowadzenie zasilania w kierunku lamp należy zrealizować poprzez zaciski szeregowe 35mm Obwody oświetlenia ulicznego: Z projektowanej szafy SOU należy wyprowadzić projektowany obwód oświetleniowy kablem YAKY 4 25mm 2 pozostawiając zapas kabla przy szafie ok. 2m. Projektowany obwód oświetleniowy będzie zasilał lampy oznaczone jako: S-I S-6 o łącznej mocy zainstalowanej P i =0,35 kw. Projektowany obwód należy zabezpieczyć w szafie SOU wyłącznikami nadmiarowo-prądowymi 1-biegunowymi o wartości 10A, charakterystyce B i zdolności zwarciowej 6kA. Obwody załączane będą poprzez stycznik o obciążalności styków 40A wysterowany zegarem astronomicznym Słupy i oprawy oświetlenia ulicznego: Projektuje się oświetlenie uliczne za pomocą 6 lamp rozmieszczonych w terenie zgodnie z rys. nr E-1. W projekcie przyjęto oprawy LED typu ClearWay firmy PHILIPS o mocy jednostkowej P=58W. Oprawy należy zamontować bezpośrednio na słupach FeZn o wysokości nad poziom gruntu 8m, typu S-80P, firmy ELEKTROMONTARZ RZESZÓW lub równoważne. Dla posadowienia słupów projektuje się fundamenty prefabrykowane typu F-150/200. Fundamenty należy posadowić w pasie zieleni w odległości 0,5 od granicy działek budowlanych. Kable oświetleniowe YAKY 4 25mm 2, w celu ich zabezpieczenia przed przecieraniem w ziemi o fundamenty wykonane z betonu należy wprowadzać do słupów w osłonie z rur osłonowych DVR 50 o długości 0,5 m. Załączanie opraw będzie odbywało się automatycznie za pomocą układu automatyki zabudowanego w projektowanej szafie SOU. Projektowane słupy posiadają otwory technologiczne do zabudowy tabliczek bezpiecznikowych. W słupach należy wykonać połączenie pomiędzy oprawą a zabezpieczeniem, przewodem YDY 2 1,5mm 2, który zabezpieczyć wkładką topikową DO2-4A. Obwód należy odpowiednio - równomiernie rozfazować. W celu zapewnienia ochrony przed dotykiem pośrednim zaciski ochronne słupów połączyć z zaciskami ochronno neutralnymi złączy słupowych Układanie kabli i uziemień: Projektowane kable zasilania lamp oświetlenia ulicznego należy układać w rowach kablowych na głębokości 0,8m na podsypce z 10cm warstwy piasku. Przed wykonaniem podsypki na dno wykopu należy ułożyć bednarkę FeZn 20 3 do ELEKTROTECHNIKA Tomasz Lach OE - 8 -

9 uziemienia konstrukcji słupów. Po ułożeniu kabel przykryć taką samą warstwą piasku po czym przysypać 15cm warstwą ziemi rodzimej. Tak ułożony kabel należy przykryć folią ochronną niebieską i wykop wypełnić ziemią rodzimą ubijając ją warstwami, do uzyskania współczynnika zagęszczenia I S 0,98. Wytyczenie trasy oraz zinwentaryzowanie należy zlecić jednostce geodezyjnej. Dopuszcza się mechaniczną realizację wykopów pod kable, przy zachowaniu szczególnej ostrożności ze względu na występujące urządzenia podziemne (kable Nn, kable telekomunikacyjne i sieci sanitarne). Trasę kabli oraz posadowienie poszczególnych słupów można korygować o około 0,3 metra w stosunku do projektu. Kable należy czytelnie opisać we wnękach słupów oświetleniowych. Opis winien być wykonany trwale ( foliowanie ) i zawierać typ i przekrój kabla oraz kierunek jego ułożenia. Projektowany oświetleniowy kabel Nn 0,4kV należy prowadzić w odległości : min. 10cm od innych kabli Nn 0,4 kv min. 50cm od istniejącej sieci wodociągowej i gazowej min. 50cm od istniejących kabli telekomunikacyjnych min. 50cm od istniejących granic działek i fundamentów min. 80cm od istniejących słupów linii napowietrznych min. 150cm od istniejących drzew Skrzyżowania kablami oświetlenia ulicznego z jezdnią asfaltową i pod wjazdami na posesje wykonać metodą przecisku w rurze SRS 75. Przepusty wykonać na głębokości min. 1m od powierzchni jezdni. Po ułożeniu kabli w ziemi dokonać pomiaru ciągłości żył oraz rezystancji izolacji każdego odcinka oddzielnie. Przykrycie kabla wykonać folią winidurową niebieską ułożoną w odległości min. 25cm od kabla. Całość robót kablowych wykonać zgodnie z normą N-SEP-E Ochrona od porażeń prądem elektrycznym: Zgodnie z warunkami technicznymi obowiązującym systemem ochrony od porażeń w sieci jest samoczynne wyłączenie zasilania w układzie sieci TN-C. Zgodnie z wytycznymi normy PN-IEC dla projektowanej instalacji oświetleniowej systemem ochrony od porażeń jest samoczynne wyłączenie zasilania w układzie sieci TN-C-S Dla zapewnienia ochrony przed dotykiem pośrednim (przy uszkodzeniu) należy połączyć przewodem LgYżo 16 mm 2 zaciski ochronne wszystkich słupów z zaciskami neutralnymi złączy słupowych. Po ustawieniu słupów dokonać pomiaru skuteczności ochrony przeciwporażeniowej. Protokoły pomiarów przekazać Inwestorowi Ochrona od przepięć: Dla ochrony projektowanych opraw oświetleniowych przed przepięciami należy we wnękach słupów zabudować ograniczniki przepięć typu DEHNcor L 1P 275. Ograniczniki przyłączyć do zacisków L i PEN tabliczki bezpiecznikowej. ELEKTROTECHNIKA Tomasz Lach OE - 9 -

10 3.16 Dokumentacja konieczna do odbioru urządzeń elektroenergetycznych: - protokóły odbioru robót zanikających - protokóły pomiarowe - dokumentacja powykonawcza (projekt techniczny z naniesionymi zmianami powstałymi w trakcie budowy) - dziennik budowy z adnotacją uprawnionej jednostki wykonawstwa geodezyjnego o wytyczeniu w terenie linii kablowych - inwentaryzacja geodezyjna 3.17 Uwagi końcowe: Całość robót wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlanych. Część D: Roboty instalacyjne elektryczne, zeszyt 4 Linie kablowe niskiego i średniego napięcia. Do odbioru przedstawić protokoły z badań instalacji elektrycznej zgodnie z normą: PN-HD :2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzenie. a) protokół z pomiaru oporności izolacji kabli b) protokół z pomiaru rezystancji uziemień c) protokół z pomiaru skuteczności zerowania d) protokół z pomiaru natężenia oświetlenia Prace powinny być wykonane przez jednostkę mającą uprawnienia do wykonywania robót branży elektrycznej. Ze względu na istniejące, czynne uzbrojenie podziemne na trasie projektowanej oświetleniowej linii kablowej Nn prace należy wykonywać przy zachowaniu szczególnej ostrożności. UWAGI: 1. Przed rozpoczęciem inwestycji należy uzyskać pozwolenie na budowę projektowanych urządzeń. 2. Wykonawca ma obowiązek uzyskania odpowiedniej zgody na zajęcie pasa drogowego. 3. Wytyczenie trasy linii kablowych i stanowisk słupów w terenie oraz inwentaryzację powykonawczą należy zlecić jednostce geodezyjnej. 4. Bezwzględnie zastosować się do wytycznych ZUDT 5. Przed zasypaniem kabli należy dokonać odbioru jego ułożenia w ziemi przez właściwych przedstawicieli Zakładu Energetycznego i Inwestora. 6. Przed oddaniem projektowanych urządzeń do eksploatacji należy dokonać pomiarów i badań ochronnych, z których sporządzić odpowiednie protokoły. 7. Stosowane materiały elektrotechniczne i urządzenia powinny posiadać certyfikat dopuszczenia do stosowania. 8. Ze zdemontowanych i niezabudowanych materiałów należy rozliczyć się protokolarnie. 9. Całość robót wykonać w sposób staranny i estetyczny. 10. Wykonawca przed przystąpieniem do robót zobowiązany jest do zapoznania się ze wszystkimi dokumentacjami i dokładnej weryfikacji zwłaszcza długości oraz ilości odpowiedniego osprzętu, który będzie instalowany bezpośrednio na realizowanej budowie. ELEKTROTECHNIKA Tomasz Lach OE

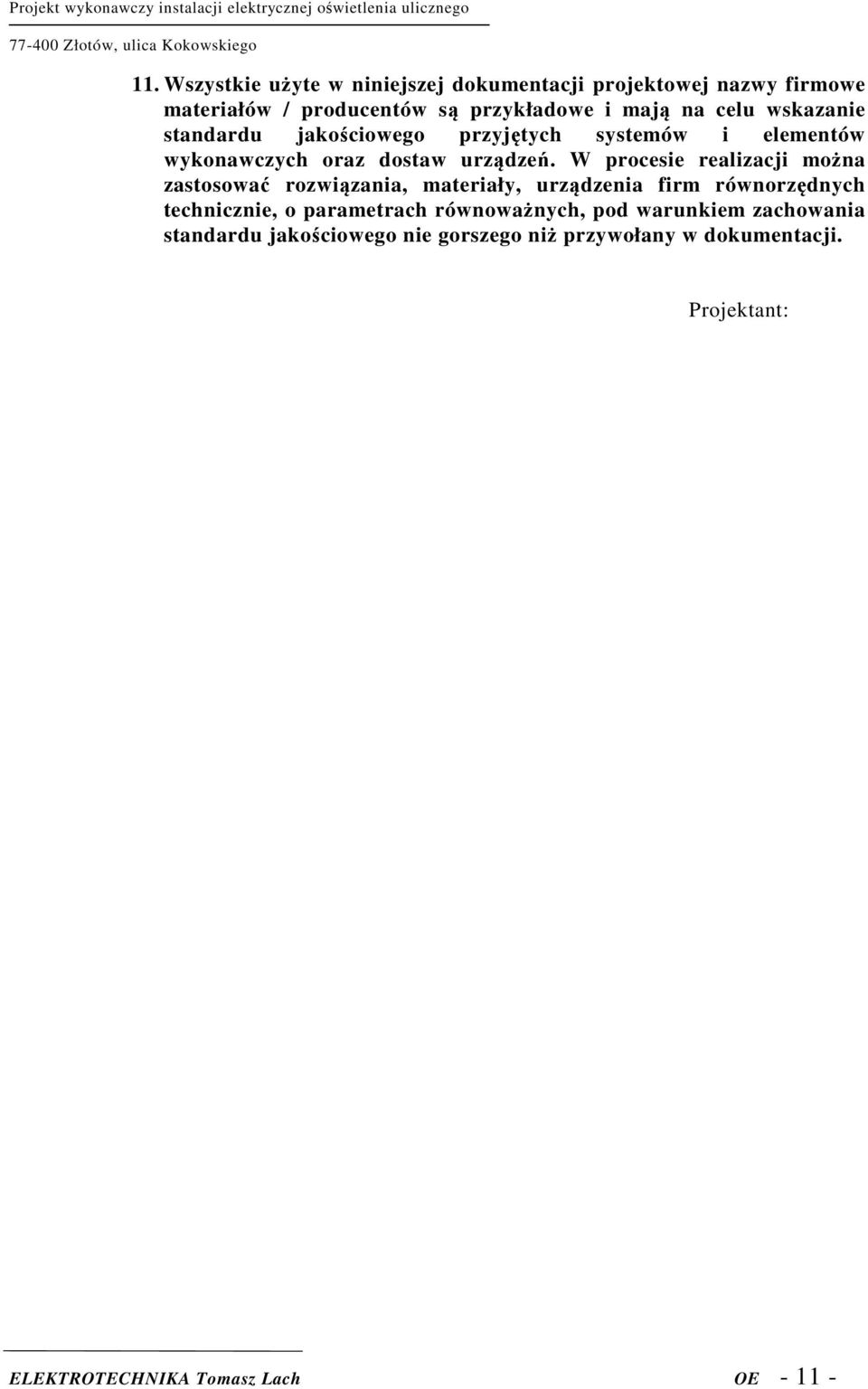

11 11. Wszystkie użyte w niniejszej dokumentacji projektowej nazwy firmowe materiałów / producentów są przykładowe i mają na celu wskazanie standardu jakościowego przyjętych systemów i elementów wykonawczych oraz dostaw urządzeń. W procesie realizacji można zastosować rozwiązania, materiały, urządzenia firm równorzędnych technicznie, o parametrach równoważnych, pod warunkiem zachowania standardu jakościowego nie gorszego niż przywołany w dokumentacji. Projektant: ELEKTROTECHNIKA Tomasz Lach OE

12 4. Zestawienie podstawowych materiałów do zabudowy: UWAGA! 1. Wykonawca przed przystąpieniem do robót zobowiązany jest do zapoznania się ze wszystkimi dokumentacjami i dokładnej weryfikacji zwłaszcza długości oraz ilości odpowiedniego osprzętu, który będzie instalowany bezpośrednio na realizowanej budowie. 2. Wszystkie użyte w niniejszej dokumentacji projektowej nazwy firmowe materiałów / producentów są przykładowe i mają na celu wskazanie standardu jakościowego przyjętych systemów i elementów wykonawczych oraz dostaw urządzeń. W procesie realizacji można zastosować rozwiązania, materiały, urządzenia firm równorzędnych technicznie, o parametrach równoważnych, pod warunkiem zachowania standardu jakościowego nie gorszego niż przywołany w dokumentacji. Lp. NAZWA Typ Producent Ilość Nr kat. Szafka sterowania ośw. SO 1 Prefabrykowana szafka oświetleniowa SO ENTECH 1 kpl. Oświetlenie uliczne 1 Fundament prefabrykowany F-150/200 2 Słup oświetleniowy do montażu na fundamencie S-80P, h=8m 3 Oprawa oświetleniowa ClearWay BGP303 1 LED73-3S/740 DM ELEKTROMONTARZ RZESZÓW ELEKTROMONTARZ RZESZÓW PHILIPS 4 Złącze słupowe NTB-1 ROSA 6 szt. 5 Ogranicznik przepięć Dcor L 1p 275 DEHN 6 szt. 6 Wkładka bezpiecznikowa D01-4A ETI 6 szt. Kable, przewody, rury, druty, taśmy 1 Kabel YAKY 4 35mm 2 3 m 2 Kabel YAKY 4 25mm m 3 Przewód YDY 2 1,5mm 2 60 m 4 Bednarka FeZn m 5 Bednarka FeZn m 6 Taśma kablowa, niebieska 240 m 7 Rura osłonowa DVR50 AROT 151 m 8 Rura osłonowa SRS 75 AROT 10 m 9 Palczatka czteropalczasta AK 4 RADPOL 12 szt. 6 szt. 6 szt. 6 szt. ELEKTROTECHNIKA Tomasz Lach OE

13 5. Karty katalogowe: 5.1 Słup stalowy uliczny: ELEKTROTECHNIKA Tomasz Lach OE

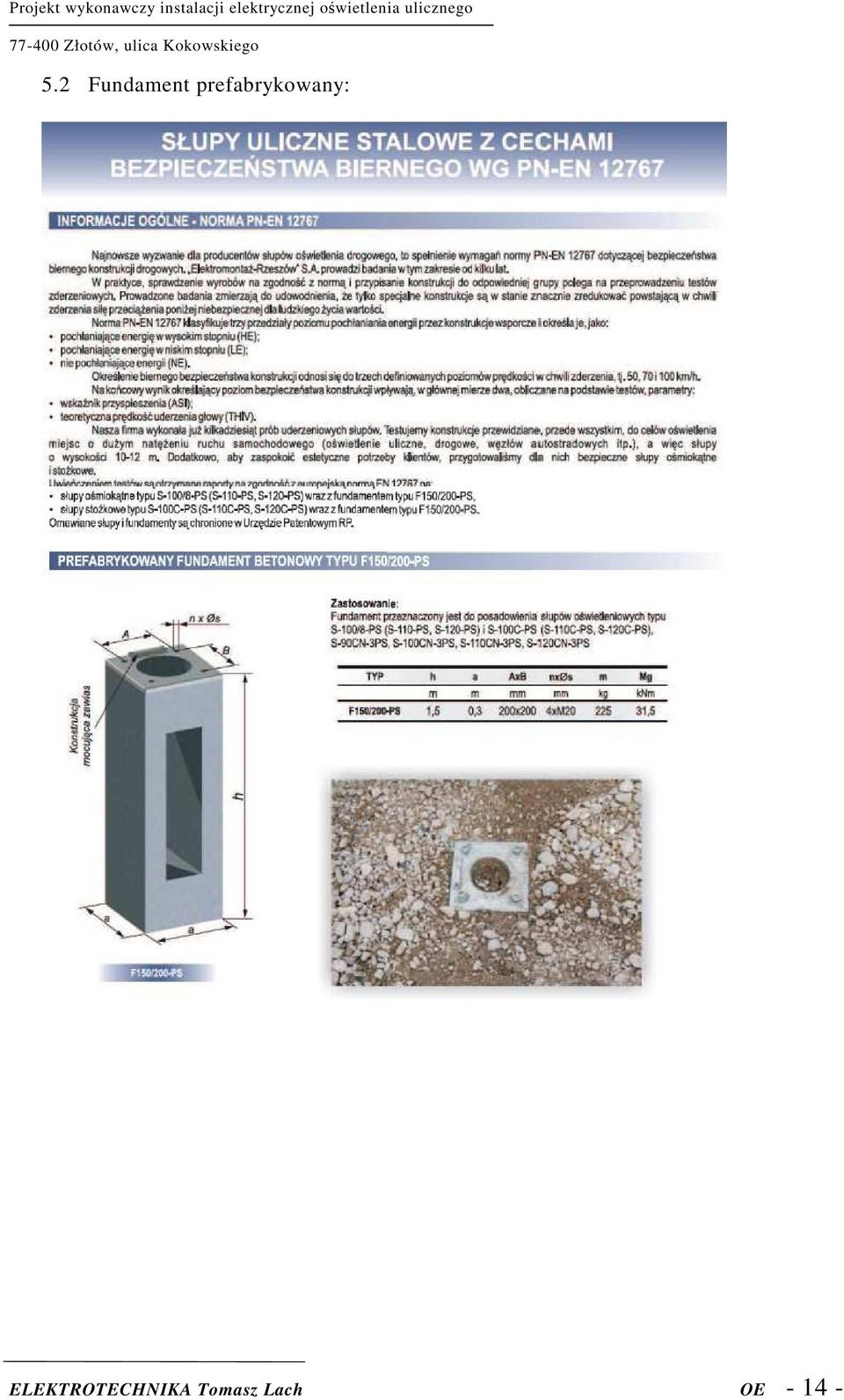

14 5.2 Fundament prefabrykowany: ELEKTROTECHNIKA Tomasz Lach OE

15 5.3 Oprawa oświetlenia drogowego: ELEKTROTECHNIKA Tomasz Lach OE

16 5.4 Złącze słupowe: ELEKTROTECHNIKA Tomasz Lach OE

17 5.5 Ogranicznik przepięć: ELEKTROTECHNIKA Tomasz Lach OE

18 6. Rysunki i schematy: Lp. Tytuł rysunku Nr rys. 1 Mapa sytuacyjna projekt zagospodarowania terenu dla instalacji elektrycznej E-1 2 Schemat ideowy instalacji oświetlenia ulicznego E-2 ELEKTROTECHNIKA Tomasz Lach OE
