1 Inwestor: Wykonawca: Gmina Koluszki Ul. 11-go Listopada Koluszki PROCAD s.c ul. 11-go Listopada Koluszki tel: Stadium: Inwestycja: Budowa oraz demontaż linii napowietrznej WN 110 kv oraz budowa linii kablowej SN - 15 kv wraz z demontażem odcinka linii napowietrznej 15 kv Branża: Obiekty budowlane: Elektryczna Linia napowietrzna 110 kv Nr archiwalny projektu: Temat opracowania: 33a/E/PP/2011 Specyfikacja techniczna wykonania i odbioru robót Tom/Egzemplarz: Adres inwestycji: I, Egz. INWESTOR Koluszki ul. Nasienna Kod CPV/ SAP: Nr działek: , 38/18, 38/9 Stanowisko Imię i nazwisko Uprawnienia/Specjalność Podpis Opracował: inż. Przemysław Pączyński Energetyka Projektował: mgr inż. Andrzej Krawczyk 251/94/WŁ/Energetyka

2 1. Wstęp 1.1 Przedmiot specyfikacji technicznej Przedmiotem niniejszej specyfikacji technicznej ST są wymagania dotyczące wykonania i odbioru robót : " Budowa odcinka linii napowietrznej wysokiego napięcia 110 kv wraz z demontażem odcinka istniejącej linii napowietrznej wysokiego napięcia 110 kv" 1.2 Zakres stosowania ST Niniejsza specyfikacja techniczna powinna być stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót objętych w punkcie 1.1 i jest dokumentem nadrzędnym w stosunku do projektu technicznego. Wykonawstwo robót powinno ściśle odpowiadać wymaganiom niniejszej specyfikacji i ponadto: uwzględniać wymagania określone w odnośnych normach, przepisach oraz warunkach wykonania i odbioru technicznego robót elektrycznych uwzględniać wymagania PGE Dystrybucja S.A. - oddział Łódź Teren uwzględniać zastosowanie nowoczesnych technologii być prowadzone przez doświadczonych monterów o potwierdzonych kwalifikacjach. Kontrakt zawierany jest na wykonanie linii kablowych kompletnych, w pełni sprawnych i spełniających wszystkie wymagania techniczne, formalne i estetyczne. Oznacza to, że wykonawca powinien uwzględnić wszystkie nakłady na wykonanie kabli, w tym te, które nie są wprost wymienione w załączonych zestawieniach. Wymagania wyżej określone należy traktować jako minimalne. 1.3 Zakres robót Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót i obejmują: wytyczenie geodezyjne stanowisk nowych fundamentów słupów, wykonanie i zasypanie wykopów pod fundamenty terenowe studniowe, wykonanie fundamentów terenowych studniowych, wykonanie uziemień słupów, montaż i stawianie słupów pełnościennych (rurowych), montaż osprzętu i izolatorów, montaż przewodów roboczych i odgromowych, montaż urządzeń przeciwdrganiowych, pomiary powykonawcze, demontaż kolizyjnych elementów linii (istniejące słupy ) utylizacja materiałów zdemontowanych i odpadów oraz uporządkowanie terenu budowy

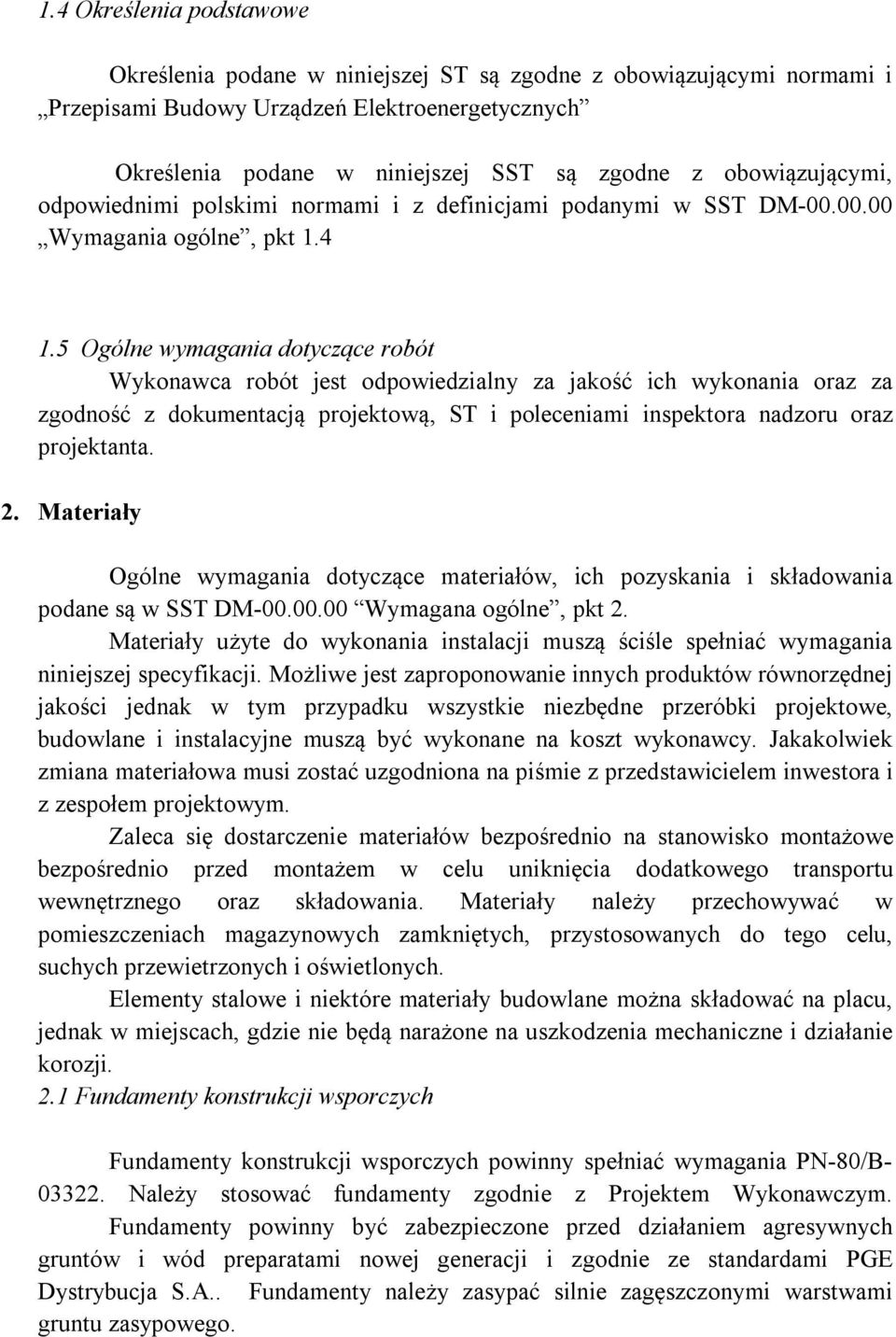

3 1.4 Określenia podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi normami i Przepisami Budowy Urządzeń Elektroenergetycznych Określenia podane w niniejszej SST są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST DM Wymagania ogólne, pkt Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami inspektora nadzoru oraz projektanta. 2. Materiały Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podane są w SST DM Wymagana ogólne, pkt 2. Materiały użyte do wykonania instalacji muszą ściśle spełniać wymagania niniejszej specyfikacji. Możliwe jest zaproponowanie innych produktów równorzędnej jakości jednak w tym przypadku wszystkie niezbędne przeróbki projektowe, budowlane i instalacyjne muszą być wykonane na koszt wykonawcy. Jakakolwiek zmiana materiałowa musi zostać uzgodniona na piśmie z przedstawicielem inwestora i z zespołem projektowym. Zaleca się dostarczenie materiałów bezpośrednio na stanowisko montażowe bezpośrednio przed montażem w celu uniknięcia dodatkowego transportu wewnętrznego oraz składowania. Materiały należy przechowywać w pomieszczeniach magazynowych zamkniętych, przystosowanych do tego celu, suchych przewietrzonych i oświetlonych. Elementy stalowe i niektóre materiały budowlane można składować na placu, jednak w miejscach, gdzie nie będą narażone na uszkodzenia mechaniczne i działanie korozji. 2.1 Fundamenty konstrukcji wsporczych Fundamenty konstrukcji wsporczych powinny spełniać wymagania PN-80/B Należy stosować fundamenty zgodnie z Projektem Wykonawczym. Fundamenty powinny być zabezpieczone przed działaniem agresywnych gruntów i wód preparatami nowej generacji i zgodnie ze standardami PGE Dystrybucja S.A.. Fundamenty należy zasypać silnie zagęszczonymi warstwami gruntu zasypowego.

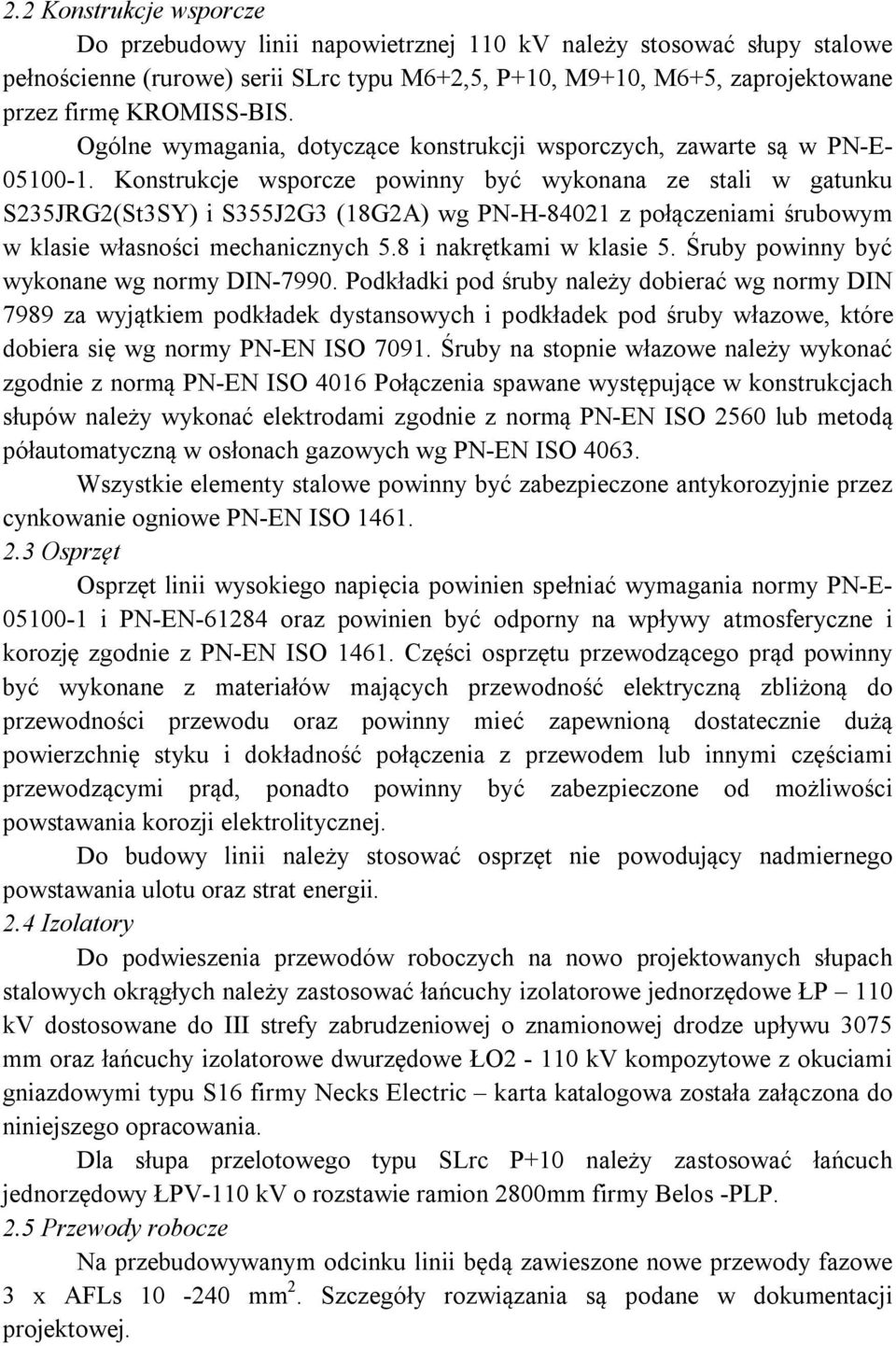

4 2.2 Konstrukcje wsporcze Do przebudowy linii napowietrznej 110 kv należy stosować słupy stalowe pełnościenne (rurowe) serii SLrc typu M6+2,5, P+10, M9+10, M6+5, zaprojektowane przez firmę KROMISS-BIS. Ogólne wymagania, dotyczące konstrukcji wsporczych, zawarte są w PN-E Konstrukcje wsporcze powinny być wykonana ze stali w gatunku S235JRG2(St3SY) i S355J2G3 (18G2A) wg PN-H z połączeniami śrubowym w klasie własności mechanicznych 5.8 i nakrętkami w klasie 5. Śruby powinny być wykonane wg normy DIN Podkładki pod śruby należy dobierać wg normy DIN 7989 za wyjątkiem podkładek dystansowych i podkładek pod śruby włazowe, które dobiera się wg normy PN-EN ISO Śruby na stopnie włazowe należy wykonać zgodnie z normą PN-EN ISO 4016 Połączenia spawane występujące w konstrukcjach słupów należy wykonać elektrodami zgodnie z normą PN-EN ISO 2560 lub metodą półautomatyczną w osłonach gazowych wg PN-EN ISO Wszystkie elementy stalowe powinny być zabezpieczone antykorozyjnie przez cynkowanie ogniowe PN-EN ISO Osprzęt Osprzęt linii wysokiego napięcia powinien spełniać wymagania normy PN-E i PN-EN oraz powinien być odporny na wpływy atmosferyczne i korozję zgodnie z PN-EN ISO Części osprzętu przewodzącego prąd powinny być wykonane z materiałów mających przewodność elektryczną zbliżoną do przewodności przewodu oraz powinny mieć zapewnioną dostatecznie dużą powierzchnię styku i dokładność połączenia z przewodem lub innymi częściami przewodzącymi prąd, ponadto powinny być zabezpieczone od możliwości powstawania korozji elektrolitycznej. Do budowy linii należy stosować osprzęt nie powodujący nadmiernego powstawania ulotu oraz strat energii. 2.4 Izolatory Do podwieszenia przewodów roboczych na nowo projektowanych słupach stalowych okrągłych należy zastosować łańcuchy izolatorowe jednorzędowe ŁP 110 kv dostosowane do III strefy zabrudzeniowej o znamionowej drodze upływu 3075 mm oraz łańcuchy izolatorowe dwurzędowe ŁO2-110 kv kompozytowe z okuciami gniazdowymi typu S16 firmy Necks Electric karta katalogowa została załączona do niniejszego opracowania. Dla słupa przelotowego typu SLrc P+10 należy zastosować łańcuch jednorzędowy ŁPV-110 kv o rozstawie ramion 2800mm firmy Belos -PLP. 2.5 Przewody robocze Na przebudowywanym odcinku linii będą zawieszone nowe przewody fazowe 3 x AFLs mm 2. Szczegóły rozwiązania są podane w dokumentacji projektowej.

5 2.6 Przewody odgromowe W przebudowywanym odcinku linii 110 kv zastosowany zostanie nowy przewód odgromowy 1 x AFL-1,7-70mmOPGW ASLH-D(S)bb 26J+10Jn(AA/ACS69/15-7,9)0 12,6mm 2.7 Uziemienia Do wykonania uziemień słupów należy zastosować otok z taśmy stalowej ocynkowanej oraz pręty stalowe pomiedziowane firmy GALMAR lub równoważne. Szczegóły w dokumentacji technicznej. 3. Sprzęt Ogólne wymagania dotyczące sprzętu podano w SST DM Wymagania ogólne pkt 3. Ciągnik gąsienicowy Koparka mechaniczna Samochód ciężarowy terenowy Przyczepa dłużycowa Bęben hamulcowy Bęben magazynujący Urządzenie wciągająco - hamujące Tesmec Żuraw samochodowy Wciągarka mechaniczna Wciągarka kołowa 1500 kg Wielokrążek 3000,6000,8000 i kg Wciągarka Tirfor 1500,2500 i 4000 kg Rolki montażowe z uchwytami φ 200 do φ 800 mm Podnośniki śrubowe lub korbowe do 5000 kg Przyczepka dwukołowa do rozwijania przewodów Podnośnik bębnów z osią φ 60 i 80 mm Liny konopne φ 10 do 20 w odcinkach 20 do 60 m Liny stalowe φ 10 do 28 w odcinkach 50 do 300 m Osprzęt do łączenia lin/zaciski, kausze/ Pęta lin stalowych długości 2 do 12 m Kliny kotwiczne z ceownika 120 długości 1,5 m Żerdzie drewniane i wirowane / na bramki skrzyżowaniowe/ Drewno / płyty stalowe do szalowania wykopów Pompa odwadniająca szlamowa z napędem spalinowym Narzędzia ręczne do robót ziemnych / łopaty, kilofy, łomy/ Sprzęt do pomiaru długości przymiary, suwmiarki, taśmy/ Inne przyrządy i sprzęt jak teodolit, niwelator, poziomice, tyczki, szpilki, kołki traserskie, pion itp.

6 Narzędzia do montażu połączeń śrubowych / klucze widlaste i nasadowe o wym / Narzędzia ślusarskie jak: młotki, przecinaki, przebijaki, pilniki, piłka do metalu, wiertarka, wiertła φ 4 do 12 mm Sprzęt do utrzymania łączności: - radiotelefon przenośny Spawarka elektryczna z napędem spalinowym lub butle z osprzętem do spawania gazowego Praska hydrauliczna z napędem spalinowym Sprzęt powinien odpowiadać ogólnie przyjętym wymaganiom co do jakości i wytrzymałości. Sprzęt powinien mieć ustalone parametry techniczne i być stosowany zgodnie z przeznaczeniem i zaleceniami producenta. Maszyny można uruchomić dopiero po uprzednim zbadaniu ich stanu technicznego. Maszyny należy zabezpieczyć przed możliwością uruchomienia przez osoby niepowołane. 4. Transport Ogólne wymagania dotyczące transportu podano w SST DM Wymagania ogólne pkt Transport materiałów Środki transportu powinny być odpowiednio przystosowane do transportu stosowanych materiałów. Wykonawca powinien wykazać się możliwością korzystania z następujących środków transportu: ciągnika kołowego, samochodu skrzyniowego, przyczepy dłużycowej, samochodu dostawczego. Liczba środków transportu powinna gwarantować prowadzenie robot zgodnie z zasadami określonymi w Dokumentacji Projektowej, Specyfikacji Technicznej i wskazaniach Inspektora Nadzoru oraz w terminie przewidzianym kontraktem. Przewożone materiały i elementy powinny być układane zgodnie z warunkami technicznymi transportu wydanymi przez wytwórcę dla poszczególnych materiałów i elementów, oraz zabezpieczone przed ich przemieszczaniem się na środkach transportu. Jakiekolwiek uszkodzenia podczas transportu muszą być naprawione i zgłoszone do odbioru Inspektorowi Nadzoru Odbiór materiałów na budowie Dostawa materiałów na budowę powinna nastąpić dopiero po przygotowaniu pomieszczeń magazynowych lub składowisk na placu budowy. Materiały na budowę należy dostarczyć łącznie z deklaracjami zgodności i powinny być sprawdzone pod względem kompletności i zgodności z danymi producenta oraz czy nie zostały uszkodzone podczas załadunku, transportu i wyładunku.

7 W razie stwierdzenia wad lub wątpliwości, co do jakości materiałów, należy przed ich wbudowaniem poddać je badaniom określonym przez Inspektora Nadzoru Składowanie materiałów na budowie Teren składowiska powinien być odpowiednio oświetlony i stosownie do potrzeb ogrodzony. Materiały powinny być przechowywane i składowane w miejscach nie narażonych na uszkodzenia mechaniczne, chemiczne zgodnie z zaleceniami producenta. Pomieszczenia zamknięte, przeznaczone do składowania materiałów, powinny być przystosowane do tego celu, suche, przewietrzane i dobrze oświetlone. Materiały takie jak przewody, izolatory i osprzęt powinny być przechowywane w oznakowanych opakowaniach w pomieszczeniach zamkniętych i suchych. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonywania robót podano w SST DM Wymagania ogólne pkt 5. Roboty powinny być wykonywana zgodnie z normą PN-E :1998, z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r (Dz.U ), z Rozporządzeniem Ministra Gospodarki z dnia 17 września 1999r (Dz.U ), zaleceniami zawartymi w katalogach typizacyjnych oraz zgodnie ze standardami obowiązującymi w PGE Dystrybucja S.A Przebudowa linii Przebudowę linii napowietrznych należy wykonywać zgodnie z Dokumentacją Projektową, Specyfikacją Techniczną oraz zaleceniami i standardami PGE Dystrybucja S.A. Jeżeli Dokumentacja Projektowa nie przewiduje inaczej, to przebudowę linii należy przebudować zachowując następującą kolejność robót: wykonanie wykopów z montażem fundamentów i uziemień, w nowych miejscach lokalizacji słupa, wyłączenie napięcia zasilającego linię przebudowywaną, demontaż przewodów roboczych, odgromowych na przebudowywanym odcinku linii, demontaż osprzętu i izolatorów, demontaż słupów, demontaż fundamentów montaż i stawianie słupów projektowanych na fundamentach, montaż osprzętu i izolatorów na nowych słupach, zawieszenie nowych przewodów fazowych i odgromowych pomiary i regulacja zwisów przewodów, montaż skrzynek OPGW oraz wykonanie spawania włókien światłowodowych pomiary traktu światłowodowego, pomiary uziemień, załączenie napięcia zasilającego linię, utylizacja zdemontowanych materiałów i odpadów, uporządkowanie terenu budowy.

8 5.3. Roboty przygotowawcze Przed rozpoczęciem prac o ich terminie należy zawiadomić z odpowiednim wyprzedzeniem właścicieli linii wysokiego napięcia, właścicieli terenu i użytkowników uzbrojenia. Podstawę wytyczenia stanowisk słupów stanowi Dokumentacja Projektowa i Prawna. Wytyczenie w terenie linii powinny wykonać odpowiednie służby geodezyjne Wykopy pod fundamenty słupów Przed przystąpieniem do wykonywania wykopów Wykonawca ma obowiązek sprawdzenia zgodności warunków gruntowych z danymi w Dokumentacji Projektowej. Wykonawca powinien również sprawdzić czy w strefie wykonywania wykopów nie znajdują się urządzenia podziemne, a ewentualne kolizje usunąć lub zabezpieczyć za zgodą użytkownika. Metoda wykonywania wykopów powinna być dobrana w zależności od ich wymiarów, ukształtowania terenu i rodzaju gruntu oraz być zgodna z normą PN-B : Montaż fundamentów Fundamenty terenowe (studniowe) należy wykonać na trzech stanowiskach słupów nr i 295 zgodnie z Dokumentacją Projektową. Wszystkie powierzchnie fundamentów należy zabezpieczyć materiałem izolacyjnym. Po zasypaniu fundamentów należy sprawdzić wskaźnik zagęszczenia gruntu Montaż i stawianie słupów Montaż i stawianie słupów należy wykonać zgodnie z Dokumentacją Projektową Słupy należy stawiać na gotowych fundamentach metodą wysokościową przez zmontowanie poszczególnych członów i ustawienie ich przy pomocy dźwigu. Elementy słupa i słup z fundamentem należy połączyć śrubami. Należy przestrzegać właściwego usytuowania słupów wzdłuż osi linii i jej stałych punktów. Słupy ustawione na stanowiskach powinny spełniać wymagania: słupy powinny stać pionowo a dopuszczalne odchylenie wierzchołka słupa w cm, w każdym kierunku od osi pionowej: r<2h/300, gdzie h - naziemna wysokość słupa, poprzecznik słupa przelotowego i odporowego winien tworzyć kąt prosty z osią linii, Na każdym słupie należy umieścić tablice ostrzegawcze, numeracyjne, torowe i fazowe zgodnie ze standardami PGE Dystrybucja S.A Montaż łańcuchów izolatorowych Elementy składowe należy montować zgodnie z rysunkiem łańcucha zawartym w Dokumentacji Projektowej, zwracając szczególną uwagę na zabezpieczenia połączeń / zawleczki, podkładki itp. / oraz staranne oczyszczenie powierzchni izolatora czyściwem bawełnianym.

9 5.8. Montaż przewodów Przygotowanie sekcji do rozciągania i montażu przewodów Montaż przewodów fazowych 3 x AFLs mm 2 musi być wykonywany zgodnie z instrukcją opracowaną przez producenta przewodów. Krzyżowane linie elektroenergetyczne na czas wykonywania prac należy wyłączyć i uziemić. Dotyczy to również linii, do których następują zbliżenia. Zabezpieczenie ruchu na drogach państwowych należy wykonać w porozumieniu z zarządcą drogi zgodnie z obowiązującymi przepisami. W czasie rozwijania przewodu należy podjąć odpowiednie czynności by przewód nie zagrażał bezpieczeństwu osób postronnych. Przewody fazowe i odgromowe należy zawiesić zgodnie z tablicami zwisów i naciągów montażowych zamieszczonych Dokumentacji Projektowej Montaż instalacji uziemiającej Po wykonaniu fundamentów przed ich zasypaniem należy wykonać instalację uziemiającą słupów. Układy uziemiające należy wykonać zgodnie z Dokumentacją Projektową. Pogrążenie i montaż uziomów pionowych należy wykonać zgodnie ze wskazówkami zawartymi w instrukcji producenta Montaż tlumików drgań Na przebudowywanym odcinku linii dla przewodu OPGW przewidziano czynną ochronę przeciwdrganiową. Dla ochrony przed drganiami zastosowano tłumiki Stockbrige a. Rozmieszczenie tłumików drgań w przęsłach pokazano w Dokumentacji Projektowej Prowadzenie linii w pobliżu drzew Odległość przewodu linii napowietrznej od każdego punktu korony drzewa mierzona w dowolnym kierunku, przy bezwietrznej pogodzie oraz maksymalnym zwisie normalnym, powinna wynosić, co najmniej 4 m + 2m zapasu bezpieczeństwa Demontaże Wymagania ogólne W linii przewiduje się demontaż 4 słupów wraz z fundamentami i uziemieniem oraz przewodów roboczych i odgromowego na przebudowywanym odcinku linii. Wykaz elementów linii do demontażu zawarta jest w dokumentacji Projektowej Demontaż kolizyjnych odcinków linii napowietrznych należy wykonać zgodnie z Dokumentacją Projektową oraz zaleceniami użytkownika tych urządzeń. Przy realizacji prac demontażowych zarówno zasady ich prowadzenia jak i przepisy obowiązuję takie same jak przy budowie, Wszystkie zdemontowane elementy linii należy zutylizować przez firmy posiadające stosowne uprawnienia do takiej działalności. Gospodarkę odpadami należy realizować zgodnie z ustawą z dnia 27 kwietnia 2001r. o odpadach (Dz. U nr 62 poz. 628).

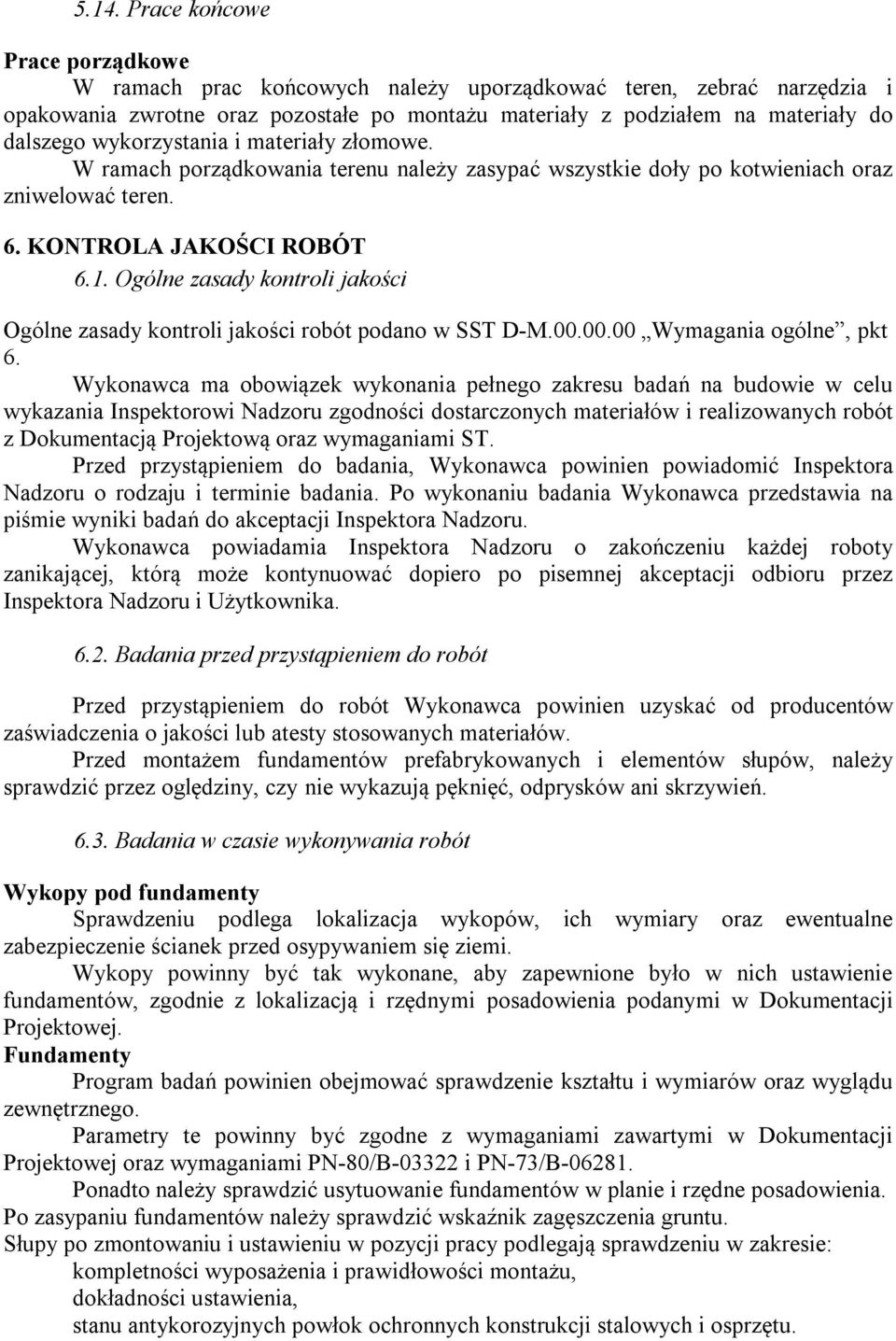

10 5.14. Prace końcowe Prace porządkowe W ramach prac końcowych należy uporządkować teren, zebrać narzędzia i opakowania zwrotne oraz pozostałe po montażu materiały z podziałem na materiały do dalszego wykorzystania i materiały złomowe. W ramach porządkowania terenu należy zasypać wszystkie doły po kotwieniach oraz zniwelować teren. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości Ogólne zasady kontroli jakości robót podano w SST D-M Wymagania ogólne, pkt 6. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wykazania Inspektorowi Nadzoru zgodności dostarczonych materiałów i realizowanych robót z Dokumentacją Projektową oraz wymaganiami ST. Przed przystąpieniem do badania, Wykonawca powinien powiadomić Inspektora Nadzoru o rodzaju i terminie badania. Po wykonaniu badania Wykonawca przedstawia na piśmie wyniki badań do akceptacji Inspektora Nadzoru. Wykonawca powiadamia Inspektora Nadzoru o zakończeniu każdej roboty zanikającej, którą może kontynuować dopiero po pisemnej akceptacji odbioru przez Inspektora Nadzoru i Użytkownika Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien uzyskać od producentów zaświadczenia o jakości lub atesty stosowanych materiałów. Przed montażem fundamentów prefabrykowanych i elementów słupów, należy sprawdzić przez oględziny, czy nie wykazują pęknięć, odprysków ani skrzywień Badania w czasie wykonywania robót Wykopy pod fundamenty Sprawdzeniu podlega lokalizacja wykopów, ich wymiary oraz ewentualne zabezpieczenie ścianek przed osypywaniem się ziemi. Wykopy powinny być tak wykonane, aby zapewnione było w nich ustawienie fundamentów, zgodnie z lokalizacją i rzędnymi posadowienia podanymi w Dokumentacji Projektowej. Fundamenty Program badań powinien obejmować sprawdzenie kształtu i wymiarów oraz wyglądu zewnętrznego. Parametry te powinny być zgodne z wymaganiami zawartymi w Dokumentacji Projektowej oraz wymaganiami PN-80/B i PN-73/B Ponadto należy sprawdzić usytuowanie fundamentów w planie i rzędne posadowienia. Po zasypaniu fundamentów należy sprawdzić wskaźnik zagęszczenia gruntu. Słupy po zmontowaniu i ustawieniu w pozycji pracy podlegają sprawdzeniu w zakresie: kompletności wyposażenia i prawidłowości montażu, dokładności ustawienia, stanu antykorozyjnych powłok ochronnych konstrukcji stalowych i osprzętu.

11 Zawieszenie przewodów Po zamontowaniu przewodów należy sprawdzić: zgodność zastosowanych przewodów z Dokumentacją Projektową, jakość połączeń zamontowanych izolatorów i osprzętu, wartości naprężeń zawieszanych przewodów, wysokość zawieszenia przewodów nad ziemią, wysokość zawieszenia przewodów nad obiektami krzyżującymi. Naprężenia nie powinny przekraczać dopuszczalnych wartości normalnych. i przyjętych w Dokumentacji Projektowej. Instalacja przeciwporażeniowa i odgromowa Podczas wykonywania uziomów taśmowych należy wykonać pomiar głębokości ułożenia bednarki, stanu połączeń skręcanych a po zasypaniu wykopu, sprawdzenie stopnia zagęszczenia gruntu.. Po wykonaniu uziomów ochronnych należy wykonać pomiary ich rezystancji i napięć rażeniowych. Pomierzone wartości powinny być mniejsze lub co najmniej równe wartościom podanym w Dokumentacji Projektowej Badania po wykonaniu robót W przypadku zadawalających wyników pomiarów i badań wykonanych przed i w czasie wykonywania robót, na wniosek Wykonawcy, Inspektor Nadzoru może wyrazić zgodę na niewykonywanie badań po wykonaniu robót. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w SST DM Wymagania ogólne pkt 7. Jednostkami obmiaru robót są: km (kilometr) dla demontażu i montażu przewodów, szt. (sztuka) dla demontażu i montażu uziemień, łańcuchów izolatorowych, tłumików drgań m3 (metr sześcienny) dla demontażu i wykonania wykopów pod fundamenty t (tona) dla demontażu i montażu słupów kpl (komplet) dla montażu fundamentów, zawiesi przewodów OPGW skrzyż skrzyżowanie przewodów z innymi obiektami 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne pkt. 8. Przy przekazywaniu linii napowietrznej do eksploatacji Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: dziennik budowy, atesty, certyfikaty oraz deklaracje zgodności, dopuszczające wyroby do stosowania w budownictwie, projektową dokumentację powykonawczą, geodezyjną dokumentację powykonawczą, protokoły z dokonanych pomiarów, protokoły odbioru robót zanikających, zgłoszenie gotowości obiektu do odbioru i oświadczenia o zakończeniu robót, instrukcje eksploatacji i współpracy, jeżeli są wymagane,

12 oświadczenie kierownika budowy o wykonaniu robót zgodnie z przepisami i stanem wiedzy technicznej. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w SST DM Wymagania ogólne, pkt 9. Cena wykonania robót obejmuje: prace pomiarowe, roboty przygotowawcze, oznakowanie robót, roboty ziemne, zakup i transport materiałów oraz sprzętu, demontaż przewodów, demontaż słupów, montaż i stawianie słupów wraz z fundamentami i wyposażeniem, pomiary i połączenia z liniami istniejącymi, uruchomienie linii, wykonanie geodezyjnej inwentaryzacji powykonawczej. 10. PRZEPISY ZWIĄZANE I STANDARDY PN-B Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych. Obliczenia statyczne i projektowanie. PN-B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. PN-B Prefabrykaty budowlane z betonu. Metody badań wytrzymałościowych. PN-E Przewody elektryczne. Podział i oznaczenia. PN-E Osprzęt linii elektroenergetycznych. Powłoki ochronne cynkowe zanurzeniowe chromowane. PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. PN-E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. PN-E Elektroenergetyczne przewody gołe. Przewody stalowo-aluminiowe. PN-E Elektroenergetyczne izolatory wysokonapięciowe. Izolatory wiszące pionowe typu LP. PN-H Bednarka stalowa ocynkowana BN-78/ Lakier asfaltowy przeciwrdzewny do ochrony biernej szybkoschnący czarny.
