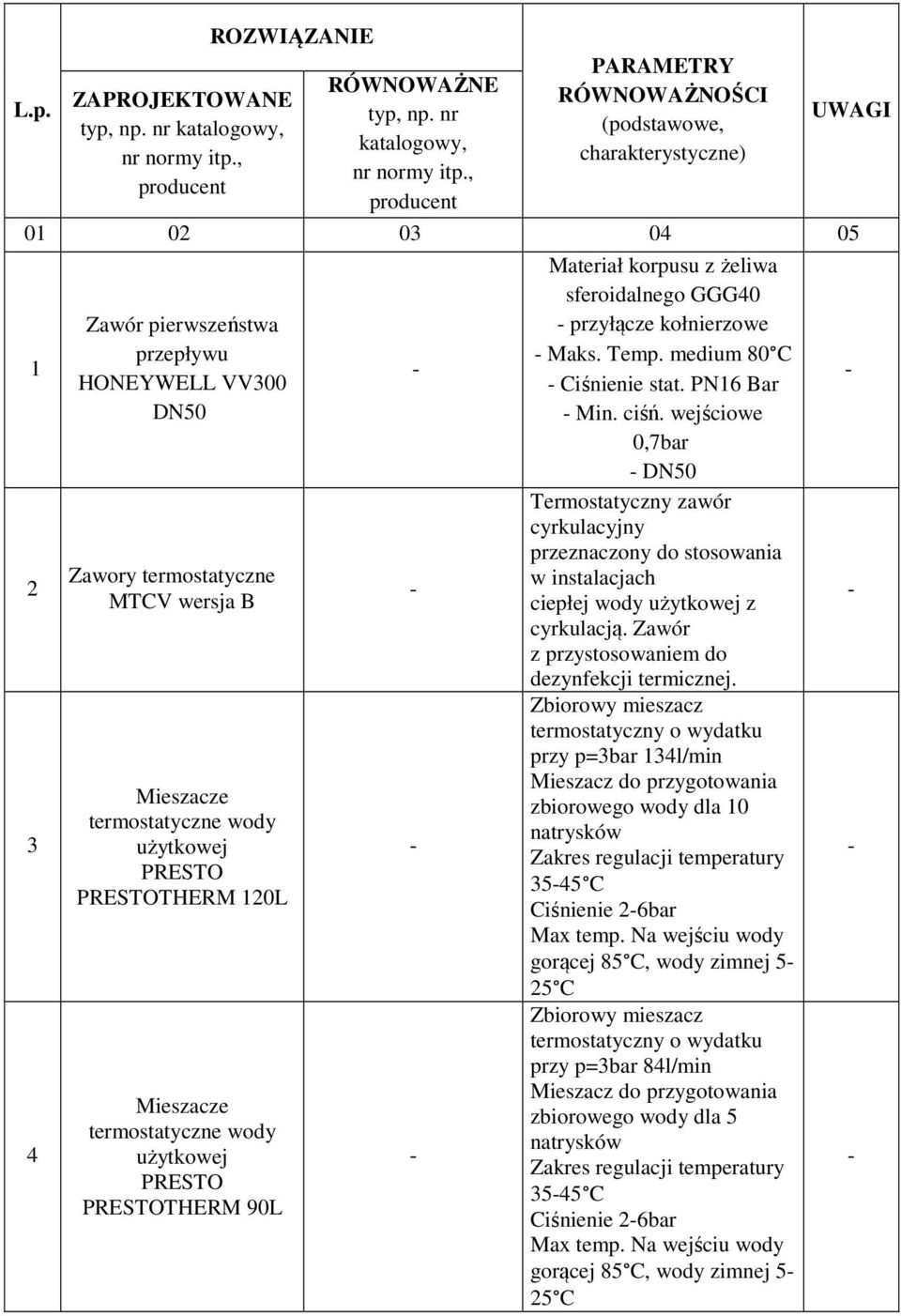

1 (podstawowe, charakterystyczne) Zawór pierwszeństwa przepływu HONEYWELL VV300 DN50 Zawory termostatyczne MTCV wersja B Mieszacze termostatyczne wody użytkowej PRESTO PRESTOTHERM 120L Mieszacze termostatyczne wody użytkowej PRESTO PRESTOTHERM 90L Materiał korpusu z żeliwa sferoidalnego GGG40 przyłącze kołnierzowe Maks. Temp. medium 80 C Ciśnienie stat. PN16 Bar Min. ciśń. wejściowe 0,7bar DN50 Termostatyczny zawór cyrkulacyjny przeznaczony do stosowania w instalacjach ciepłej wody użytkowej z cyrkulacją. Zawór z przystosowaniem do dezynfekcji termicznej. Zbiorowy mieszacz termostatyczny o wydatku przy p=3bar 134l/min Mieszacz do przygotowania zbiorowego wody dla 10 natrysków Zakres regulacji temperatury 3545 C Ciśnienie 26bar Max temp. Na wejściu wody gorącej 85 C, wody zimnej 5 25 C Zbiorowy mieszacz termostatyczny o wydatku przy p=3bar 84l/min Mieszacz do przygotowania zbiorowego wody dla 5 natrysków Zakres regulacji temperatury 3545 C Ciśnienie 26bar Max temp. Na wejściu wody gorącej 85 C, wody zimnej 5 25 C

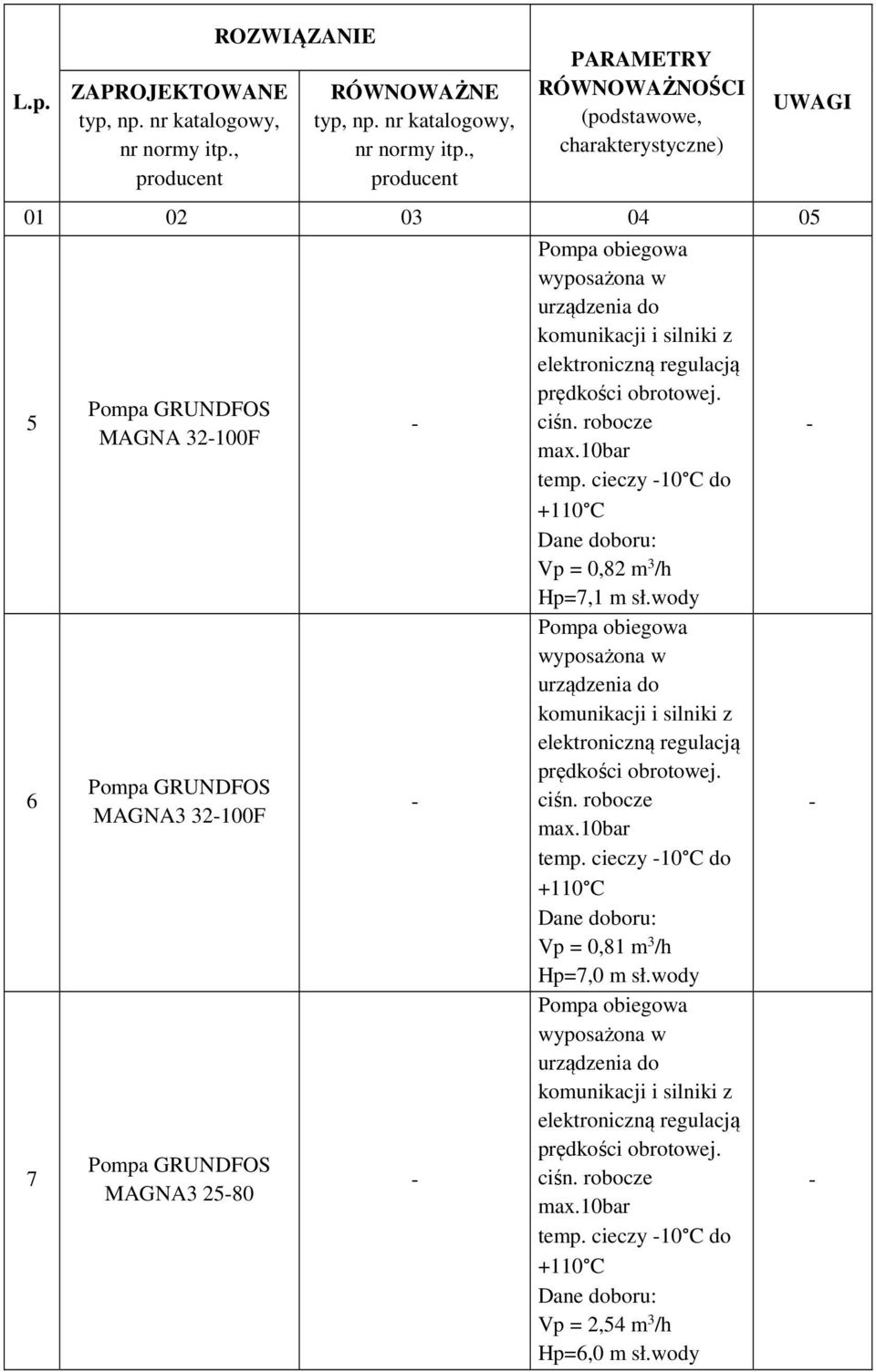

2 (podstawowe, charakterystyczne) MAGNA 32100F MAGNA F MAGNA temp. cieczy 10 C do Vp = 0,82 m 3 /h Hp=7,1 m sł.wody temp. cieczy 10 C do Vp = 0,81 m 3 /h Hp=7,0 m sł.wody temp. cieczy 10 C do Vp = 2,54 m 3 /h Hp=6,0 m sł.wody

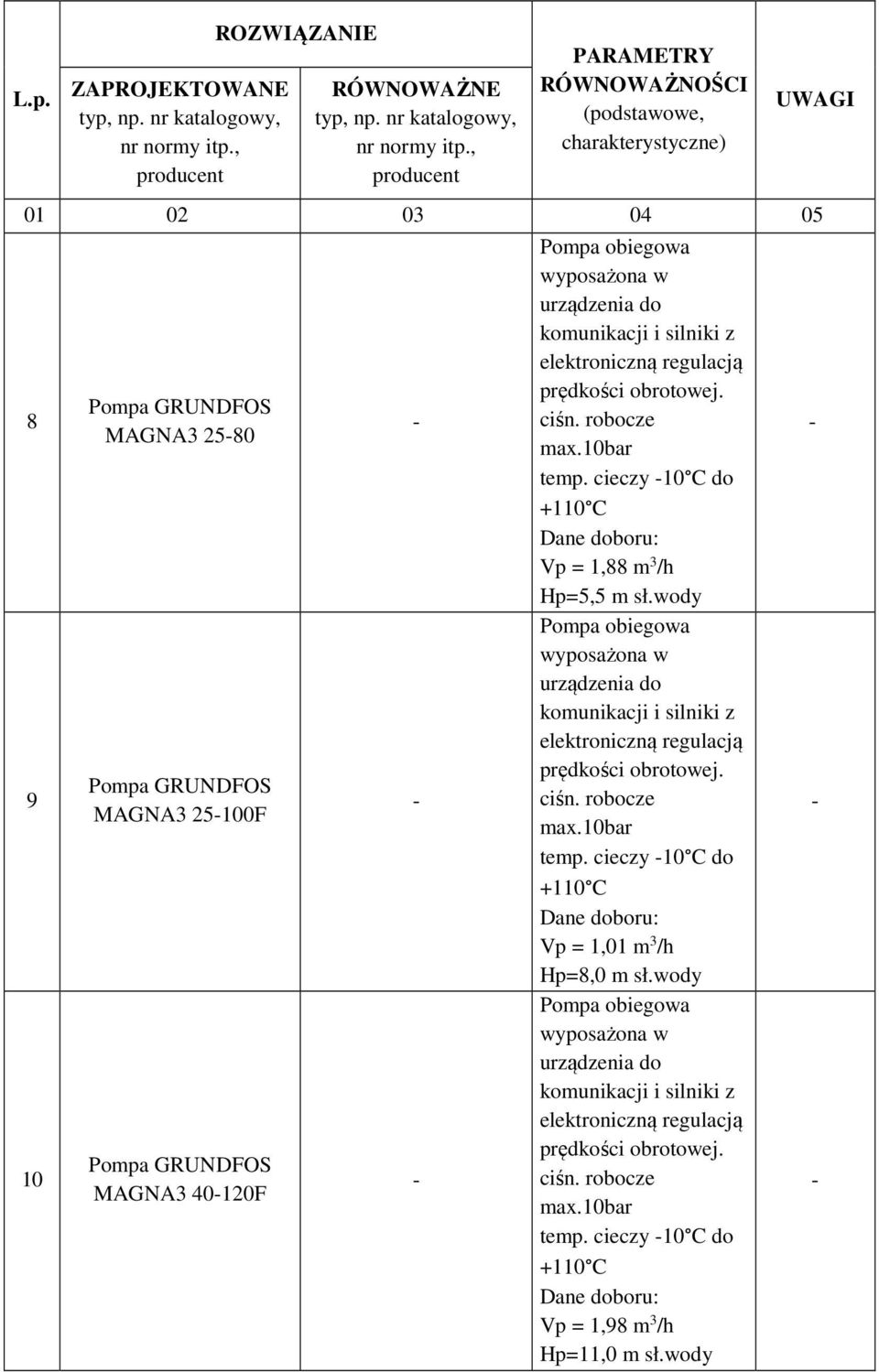

3 (podstawowe, charakterystyczne) MAGNA MAGNA F MAGNA F temp. cieczy 10 C do Vp = 1,88 m 3 /h Hp=5,5 m sł.wody temp. cieczy 10 C do Vp = 1,01 m 3 /h Hp=8,0 m sł.wody temp. cieczy 10 C do Vp = 1,98 m 3 /h Hp=11,0 m sł.wody

4 (podstawowe, charakterystyczne) MAGNA F MAGNA 4060F (nagrzewnica N1W1) MAGNA 3280F (nagrzewnica N2W2) temp. cieczy 10 C do Vp = 12,67 m 3 /h Hp=5,2,0 m sł.wody temp. cieczy 10 C do Vp = 6,72 m 3 /h Hp=5,3 kpa temp. cieczy 10 C do Vp = 0,95 m 3 /h Hp=1,7 kpa

5 (podstawowe, charakterystyczne) MAGNA 32100F (nagrzewnica N3W3) MAGNA 3280F (nagrzewnica N4W4) temp. cieczy 10 C do Vp = 6,4 m 3 /h Hp=3,51 kpa temp. cieczy 10 C do Vp = 6,72 m 3 /h Hp=5,3 kpa

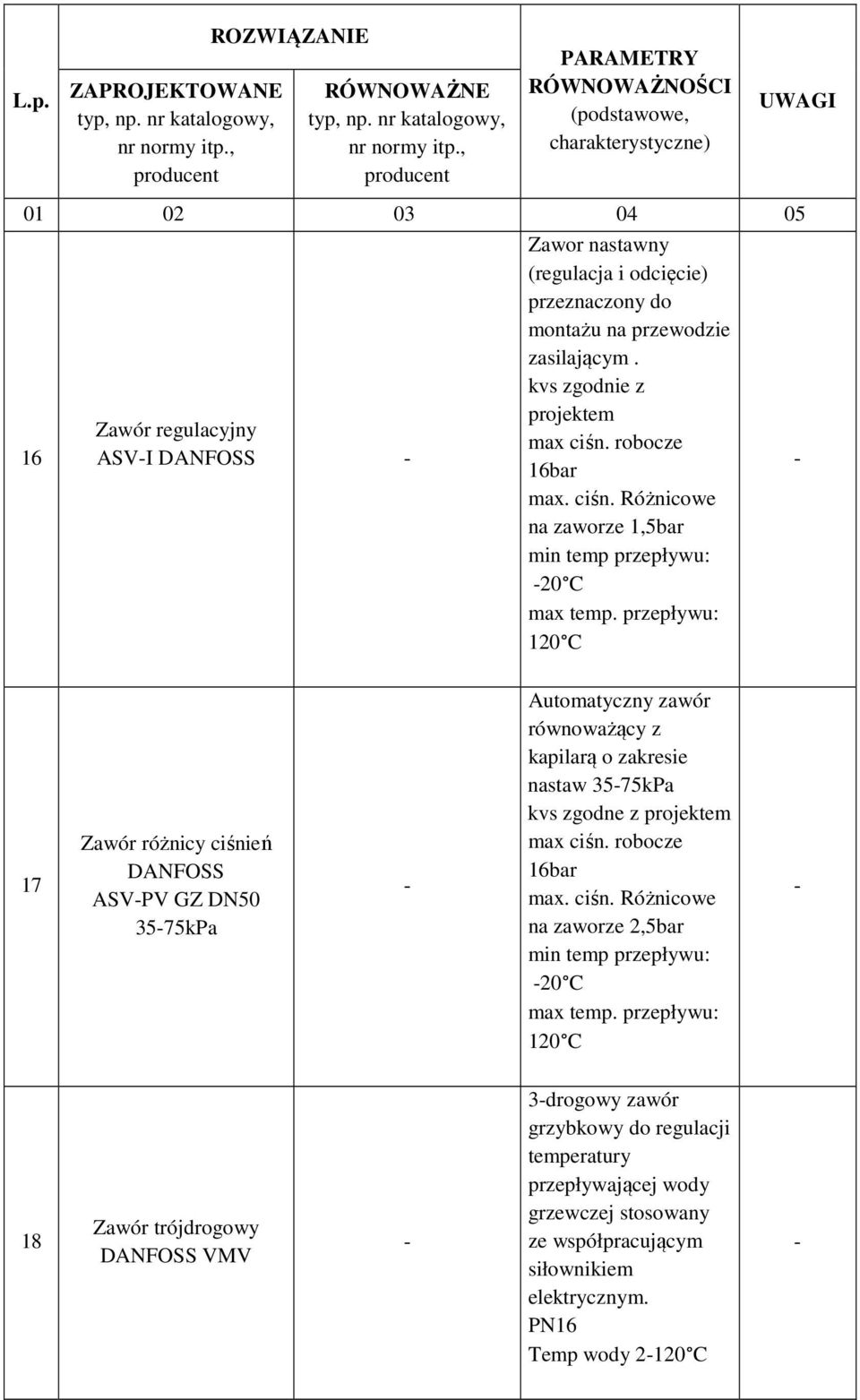

6 (podstawowe, charakterystyczne) 16 Zawór regulacyjny ASVI DANFOSS Zawor nastawny (regulacja i odcięcie) przeznaczony do montażu na przewodzie zasilającym. kvs zgodnie z projektem max 16bar max. ciśn. Różnicowe na zaworze 1,5bar min temp przepływu: 20 C max temp. przepływu: 120 C 17 Zawór różnicy ciśnień DANFOSS ASVPV GZ DN kPa Automatyczny zawór równoważący z kapilarą o zakresie nastaw 3575kPa kvs zgodne z projektem max 16bar max. ciśn. Różnicowe na zaworze 2,5bar min temp przepływu: 20 C max temp. przepływu: 120 C 18 Zawór trójdrogowy DANFOSS VMV 3drogowy zawór grzybkowy do regulacji temperatury przepływającej wody grzewczej stosowany ze współpracującym siłownikiem elektrycznym. PN16 Temp wody 2120 C

7 * (podstawowe, charakterystyczne) Zawór trójdrogowy DANFOSS VF3 DN 80 Grzejniki płytowe KERMI PROFIL K/V Konwektory zaworowe KERMI KKN lub KKV Zawory i głowice termostatyczne DANFOSS Zawory równoważące STAD TA HYDRONICS 3drogowy zawór grzybkowy do regulacji temperatury przepływającej wody grzewczej stosowany ze współpracującym siłownikiem elektrycznym. PN16 Temp wody 2130 C Kvs100 Króćce kołnierzowe Grzejniki płytowe, o typach 10, 11, 12, 22, 33 wydajności cieplnej wg części rysunkowej, wyposażone w odpowietrzniki i możliwość zasilenia od dołu Konwektory zaworowe O wysokości 150, szerokości 100 oraz długości i wydajnościach cieplnych wg części rysunkowej, możliwość zasilenia od dołu Zawory z podwójną nastawą, głowica z blokadą nastaw w wersji wandaloodpornej Zawór równoważący do dokładnej regulacji hydraulicznej instalacji grzewczych lub chłodniczych. Wymiary DN1050 max temp pracy 120 C

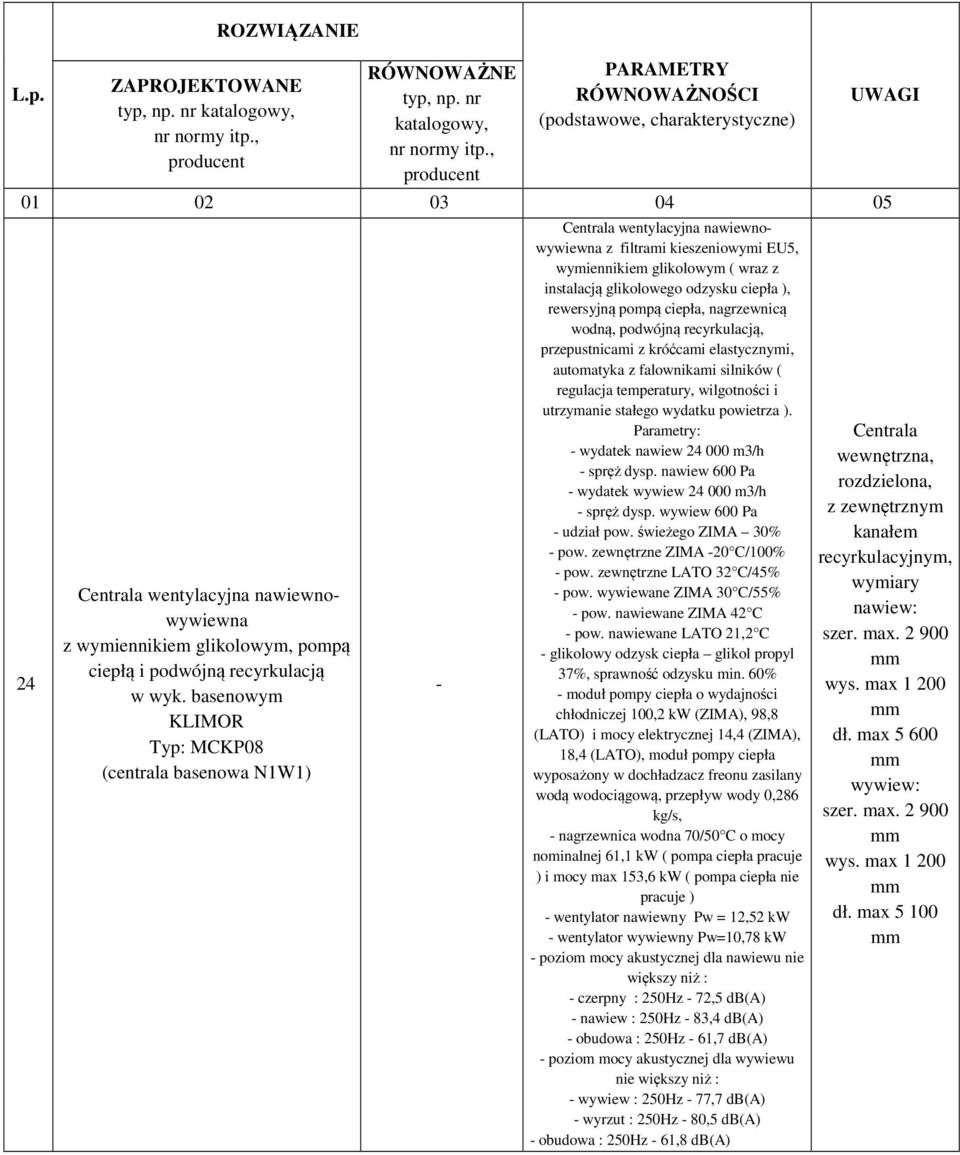

8 (podstawowe, charakterystyczne) 24 z wymiennikiem glikolowym, pompą ciepłą i podwójną recyrkulacją w wyk. basenowym KLIMOR Typ: MCKP08 (centrala basenowa N1W1) z filtrami kieszeniowymi EU5, wymiennikiem glikolowym ( wraz z instalacją glikolowego odzysku ciepła ), rewersyjną pompą ciepła, nagrzewnicą wodną, podwójną recyrkulacją, przepustnicami z króćcami elastycznymi, automatyka z falownikami silników ( regulacja temperatury, wilgotności i utrzymanie stałego wydatku powietrza ). Parametry: wydatek nawiew m3/h spręż dysp. nawiew 600 Pa wydatek wywiew m3/h spręż dysp. wywiew 600 Pa udział pow. świeżego ZIMA 30% pow. zewnętrzne ZIMA 20 C/100% pow. zewnętrzne LATO 32 C/45% pow. wywiewane ZIMA 30 C/55% pow. nawiewane ZIMA 42 C pow. nawiewane LATO 21,2 C glikolowy odzysk ciepła glikol propyl 37%, sprawność odzysku min. 60% moduł pompy ciepła o wydajności chłodniczej 100,2 kw (ZIMA), 98,8 (LATO) i mocy elektrycznej 14,4 (ZIMA), 18,4 (LATO), moduł pompy ciepła wyposażony w dochładzacz freonu zasilany wodą wodociągową, przepływ wody 0,286 kg/s, nagrzewnica wodna 70/50 C o mocy nominalnej 61,1 kw ( pompa ciepła pracuje ) i mocy max 153,6 kw ( pompa ciepła nie pracuje ) wentylator nawiewny Pw = 12,52 kw wentylator wywiewny Pw=10,78 kw poziom mocy akustycznej dla nawiewu nie większy niż : czerpny : 250Hz 72,5 db(a) nawiew : 250Hz 83,4 db(a) obudowa : 250Hz 61,7 db(a) poziom mocy akustycznej dla wywiewu nie większy niż : wywiew : 250Hz 77,7 db(a) wyrzut : 250Hz 80,5 db(a) obudowa : 250Hz 61,8 db(a) Centrala wewnętrzna, rozdzielona, z zewnętrznym kanałem recyrkulacyjnym, wymiary nawiew: szer. max wys. max dł. max wywiew: szer. max wys. max dł. max 5 100

9 (podstawowe, charakterystyczne) 25 z wymiennikiem przeciwprądowokrzyżowym i nagrzewnicą wodną KLIMOR MCKS04 (centrala dla pom. hig.san. Hali basenowej N2W2) z filtrami kieszeniowymi EU4, wymiennikiem przeciwprądowokrzyżowym, nagrzewnicą wodną, przepustnicami z króćcami elastycznymi, automatyka z falownikami silników ( regulacja temperatury ). Parametry: wydatek nawiew m3/h spręż dysp. nawiew 300 Pa wydatek wywiew m3/h spręż dysp. wywiew 300 Pa pow. zewnętrzne ZIMA 20 C/100% pow. wywiewane ZIMA 24 C/25% pow. nawiewane ZIMA 24 C przeciwprądowokrzyżowy odzysk ciepła sprawność odzysku min. 82% nagrzewnica wodna 70/50 C o mocy nominalnej 21,8 kw ( moc nagrzewnicy uwzględnia zapas 5 C na szronienie wymiennika) wentylator nawiewny Pw = 1,16 kw wentylator wywiewny Pw=1,14 kw poziom mocy akustycznej dla nawiewu nie większy niż : czerpny : 250Hz 56,7 db(a) nawiew : 250Hz 67,7 db(a) poziom mocy akustycznej dla wywiewu nie większy niż : wywiew : 250Hz 55,7 db(a) wyrzut : 250Hz 69,7 db(a) obudowa : 250Hz 49,0 db(a) Centrala wewnętrzna, leżąca wymiary Szer. max Wys. max Dł. max 4 400

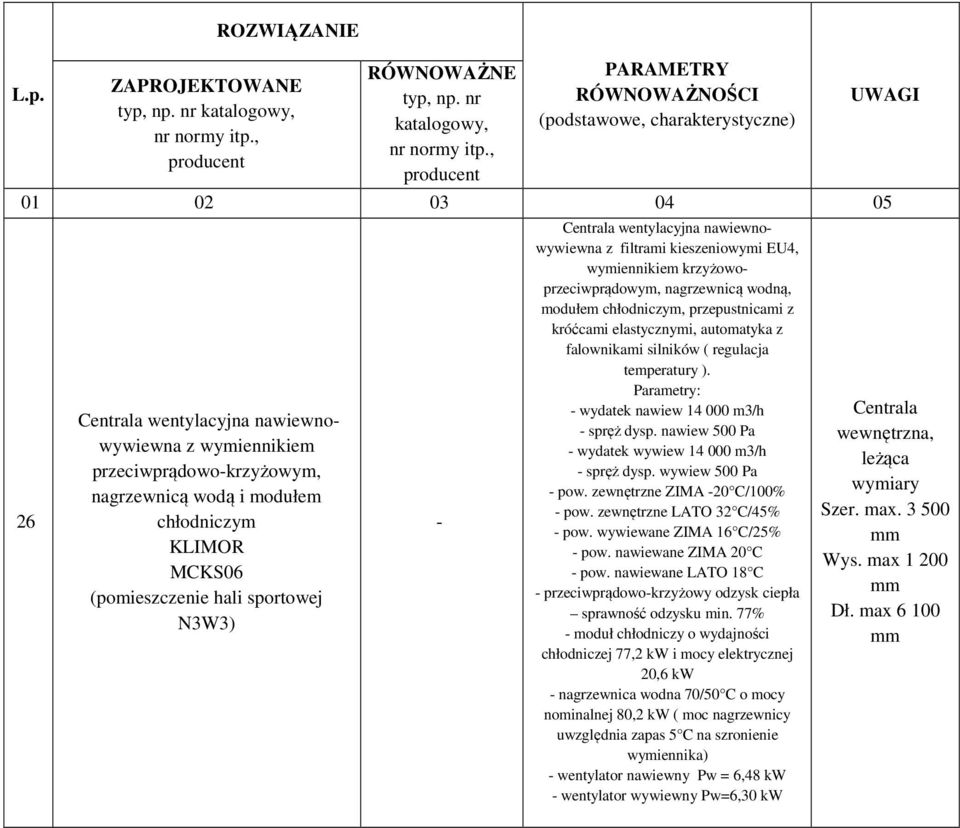

10 (podstawowe, charakterystyczne) 26 z wymiennikiem przeciwprądowokrzyżowym, nagrzewnicą wodą i modułem chłodniczym KLIMOR MCKS06 (pomieszczenie hali sportowej N3W3) z filtrami kieszeniowymi EU4, wymiennikiem krzyżowoprzeciwprądowym, nagrzewnicą wodną, modułem chłodniczym, przepustnicami z króćcami elastycznymi, automatyka z falownikami silników ( regulacja temperatury ). Parametry: wydatek nawiew m3/h spręż dysp. nawiew 500 Pa wydatek wywiew m3/h spręż dysp. wywiew 500 Pa pow. zewnętrzne ZIMA 20 C/100% pow. zewnętrzne LATO 32 C/45% pow. wywiewane ZIMA 16 C/25% pow. nawiewane ZIMA 20 C pow. nawiewane LATO 18 C przeciwprądowokrzyżowy odzysk ciepła sprawność odzysku min. 77% moduł chłodniczy o wydajności chłodniczej 77,2 kw i mocy elektrycznej 20,6 kw nagrzewnica wodna 70/50 C o mocy nominalnej 80,2 kw ( moc nagrzewnicy uwzględnia zapas 5 C na szronienie wymiennika) wentylator nawiewny Pw = 6,48 kw wentylator wywiewny Pw=6,30 kw Centrala wewnętrzna, leżąca wymiary Szer. max Wys. max Dł. max 6 100

11 * (podstawowe, charakterystyczne) 27 z wymiennikiem przeciwprądowo krzyżowym i nagrzewnicą wodną KLIMOR MCKS04 (centrala dla pom hig.san. Hali sportowej N4W4) z filtrami kieszeniowymi EU4, wymiennikiem przeciwprądowokrzyżowym, nagrzewnicą wodną, przepustnicami z króćcami elastycznymi, automatyka z falownikami silników ( regulacja temperatury ). Parametry: wydatek nawiew m3/h spręż dysp. nawiew 300 Pa wydatek wywiew m3/h spręż dysp. wywiew 300 Pa pow. zewnętrzne ZIMA 20 C/100% pow. wywiewane ZIMA 24 C/25% pow. nawiewane ZIMA 24 C przeciwprądowokrzyżowy odzysk ciepła sprawność odzysku min. 82% nagrzewnica wodna 70/50 C o mocy nominalnej 19,7 kw ( moc nagrzewnicy uwzględnia zapas 5 C na szronienie wymiennika) wentylator nawiewny Pw = 1,01 kw wentylator wywiewny Pw=1,01 kw Centrala wewnętrzna, leżąca wymiary Szer. max Wys. max Dł. max Umywalki do montażu ściennego, wykonane z ceramiki sanitarnej z otworem przelewowym i otworem na baterie stojącą np. Cersanit, Koło, Roca umywalki o szerokości 4042cm 10 szt. umywalki o szerokości 60 cm 5 szt umywalki o szerokości 50 cm 9 szt. z postumentem lub półpostumentem

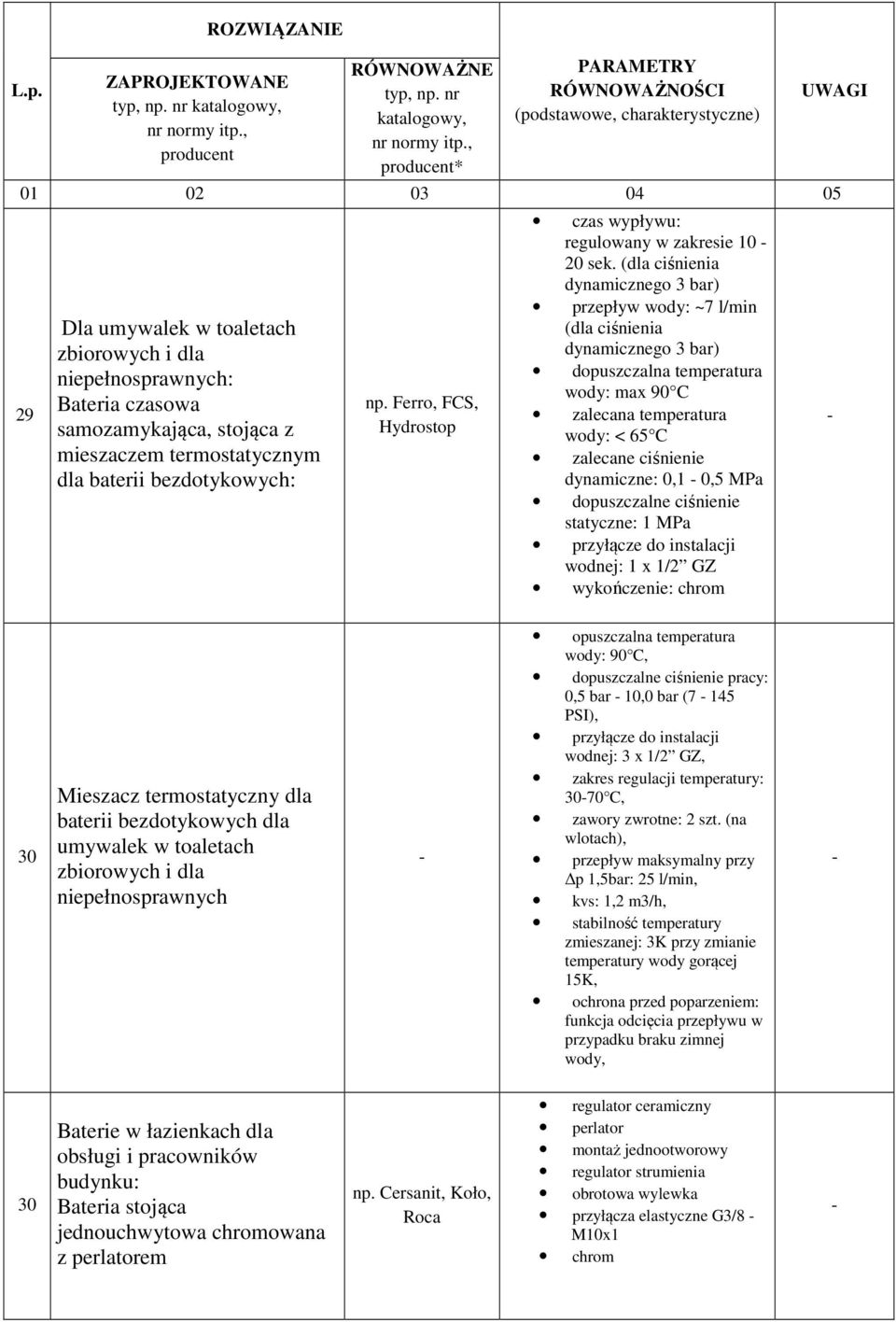

12 * (podstawowe, charakterystyczne) 29 Dla umywalek w toaletach zbiorowych i dla niepełnosprawnych: Bateria czasowa samozamykająca, stojąca z mieszaczem termostatycznym dla baterii bezdotykowych: np. Ferro, FCS, Hydrostop czas wypływu: regulowany w zakresie sek. (dla ciśnienia dynamicznego 3 bar) przepływ wody: ~7 l/min (dla ciśnienia dynamicznego 3 bar) dopuszczalna temperatura wody: max 90 C zalecana temperatura wody: < 65 C zalecane ciśnienie dynamiczne: 0,1 0,5 MPa dopuszczalne ciśnienie statyczne: 1 MPa przyłącze do instalacji wodnej: 1 x 1/2 GZ wykończenie: chrom 30 Mieszacz termostatyczny dla baterii bezdotykowych dla umywalek w toaletach zbiorowych i dla niepełnosprawnych opuszczalna temperatura wody: 90 C, dopuszczalne ciśnienie pracy: 0,5 bar 10,0 bar (7 145 PSI), przyłącze do instalacji wodnej: 3 x 1/2 GZ, zakres regulacji temperatury: 3070 C, zawory zwrotne: 2 szt. (na wlotach), przepływ maksymalny przy Δp 1,5bar: 25 l/min, kvs: 1,2 m3/h, stabilność temperatury zmieszanej: 3K przy zmianie temperatury wody gorącej 15K, ochrona przed poparzeniem: funkcja odcięcia przepływu w przypadku braku zimnej wody, 30 Baterie w łazienkach dla obsługi i pracowników budynku: Bateria stojąca jednouchwytowa chromowana z perlatorem np. Cersanit, Koło, Roca regulator ceramiczny perlator montaż jednootworowy regulator strumienia obrotowa wylewka przyłącza elastyczne G3/8 M10x1 chrom

13 * (podstawowe, charakterystyczne) 31 Umywalki dla niepełnosprawnych np. Koło, Rocam, AMSPlus szerokości 6070 cm przystosowane dla niepełnosprawnych (z tzw. podłokietnikami) ceramika sanitarna umywalki z przelewem 32 Syfony 33 Muszla klozetowe np. Cersanit, Koło, Roca, Geberit syfony z przelewem wyk. propylen o średnicy 1 1/4" maksymalna temp. robocza 90stC Zestawy podtynkowe z muszlą ceramiczną: głębokość miski 52cm wysokość miski 36,5cm szerokość miski 36cm głebokość stelaża 1624 cm wysokość stelaża cm szerokość stelaża 40 cm stelaż podtynkowy, miska wisząca, deska wolnoopadającą i przycisk spłukujący 34 Muszla klozetowa dla niepełnosprawnych np. Cersanit, Koło, Roca, Geberit Kompaktowe wc przystosowany dla osób niepełnosprawnych ze zbiornikiem 3/6l i deską sedesową wolnoopadającą długość miski 65,5cm szerokość miski 35cm kształt okrągły/owalny wykonany z ceramiki sanitarnej

14 * (podstawowe, charakterystyczne) 35 Pisuar np. Koło, Roca Pisuar łazienkowy z ceramiki sanitarnej z dopływem z tyłu miski. Odpływ uniwersalny do skompletowania z odpływem poziomym Zawór spłukujący pisuarowy Baterie natryskowe natrysków zbiorowych Ręczny lub automatyczny zawór spłukujący o ciśnieniu przepływu 0,5bar Samozamykająca się bateria natryskowa, podtynkowa. Podłączenie do instalacji wody zmieszanej. Regulacja czasu wypływu wody w przedziale 0 do 50 sekund. Przepływ ~ 9 l/min. Przyłącza 1/2" Baterie natryskowe dla niepełnosprawnych Baterie natryskowe dla obsługi i pracowników Samozamykająca się bateria natryskowa, podtynkowa. Podłączenie do instalacji wody zimnej i gorącej. Regulacja temperatury wody oraz przyciskowe uruchamianie wypływu wody w głowicy baterii. Płynna regulacja czasu przepływu od 0 do 50 sekund. Przepływ ok. 9 l/min. Przyłącza 1/2". Montować wraz z wylewkami Bateria jednouchwytowa do montażu ściennego z regulatorem ceramicznym, przyłącze mimośrodowe G1/ , podłączenie natrysku g1/2, chromowane
