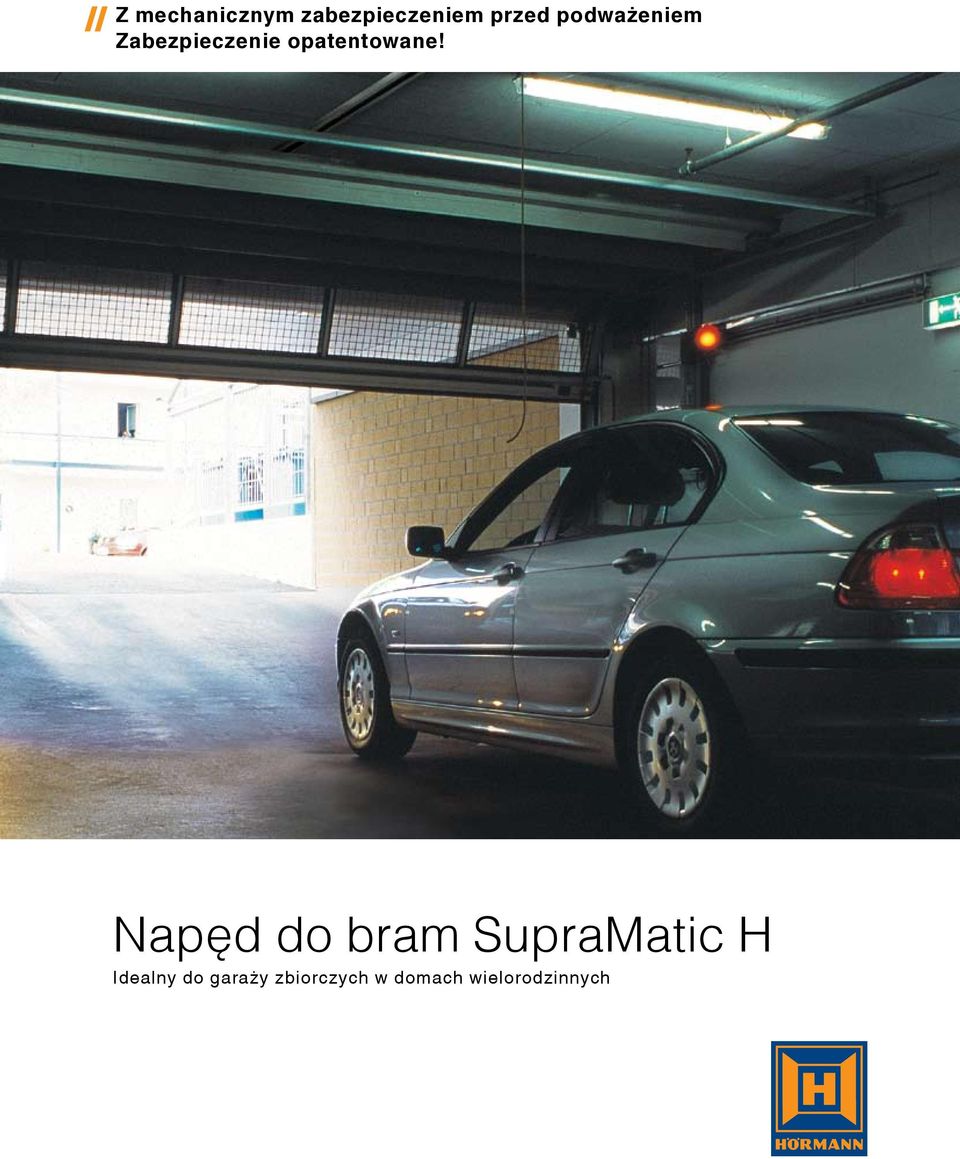

1 // Z mechanicznym zabezpieczeniem przed podważeniem Zabezpieczenie opatentowane! Napęd do bram SupraMatic H Idealny do garaży zbiorczych w domach wielorodzinnych

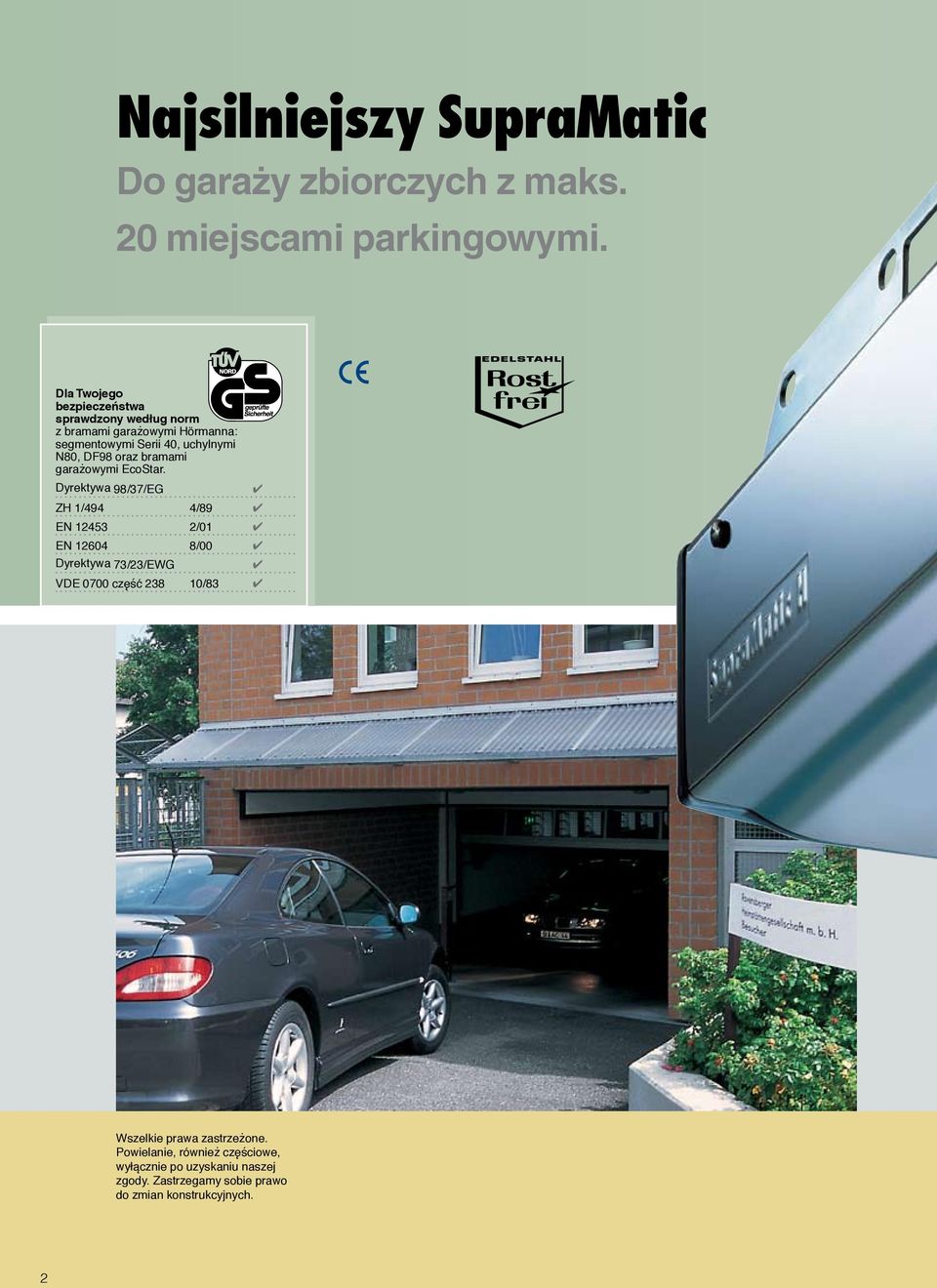

2 Najsilniejszy SupraMatic Do garaży zbiorczych z maks. 20 miejscami parkingowymi. Dla Twojego bezpieczeństwa sprawdzony według norm z bramami garażowymi Hörmanna: segmentowymi Serii 40, uchylnymi N80, DF98 oraz bramami garażowymi EcoStar. Dyrektywa 98/37/EG ZH 1/494 4/89 EN /01 EN /00 Dyrektywa 73/23/EWG VDE 0700 część /83 Wszelkie prawa zastrzeżone. Powielanie, również częściowe, wyłącznie po uzyskaniu naszej zgody. Zastrzegamy sobie prawo do zmian konstrukcyjnych. 2

3 Idealne rozwiązanie do bram uchylnych i segmentowych. Hörmann SupraMatic H Komfortowy osprzęt umożliwi zastosowanie indywidualnych rozwiązań Ten nowoczesny napęd stanowi idealne uzupełnienie bram garażowych Hörmanna. Nadaje się również do każdej innej bramy uchylnej i segmentowej. Siła ciągnienia i nacisku: 1000 N Zwróć się po radę do naszego przedstawiciela. 3

4 å Opatentowane zabezpieczenie przed podważeniem bramy Siedmiosegmentowy wyświetlacz Żaden inny napęd nie posiada antywłamaniowego układu zabezpieczającego przed podważeniem Podczas zamykania bramy dźwignia zabezpieczająca blokuje się w szynie prowadzącej i uniemożliwia tym samym podważenie bramy (patent Hörmanna). To mechaniczne zabezpieczenie działa zawsze, także w razie braku prądu! Prosta regulacja Po naciśnięciu przycisku Otwieranie i Zamykanie układ elektroniczny dostosowuje się do Twojej bramy. Przy pomocy siedmiosegmentowego wyświetlacza można równie łatwo i szybko nastawiać inne funkcje napędu. Prościej nie można. Łagodny start i zatrzymanie Podczas otwierania brama rusza bez najmniejszych odbić. Natomiast w końcowej fazie zamykania zostaje wyhamowana i łagodnie się zatrzymuje. Oszczędzasz napęd i bramę, a w nocy nie zakłócasz snu sąsiadom. Inteligentny mechanizm rozłączający Po napotkaniu przeszkody brama zatrzymuje się automatycznie i podnosi o ok. 30 cm. Mechanizm rozłączający kontroluje się sam i w razie potrzeby dokonuje samoregulacji. Wyklucza to całkowicie możliwość zakleszczenia.

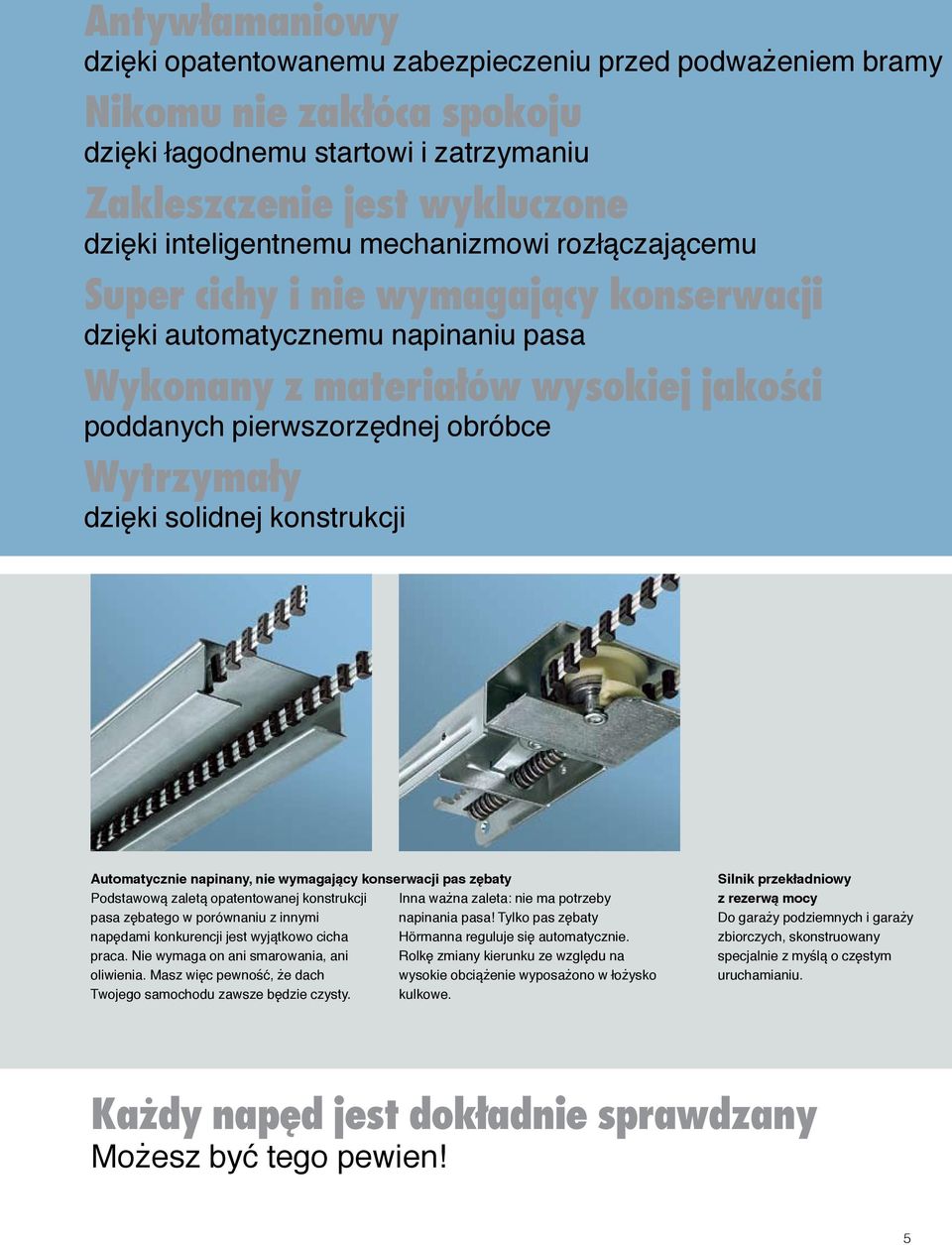

5 Antyw amaniowy dzięki opatentowanemu zabezpieczeniu przed podważeniem bramy Nikomu nie zak óca spokoju dzięki łagodnemu startowi i zatrzymaniu Zakleszczenie jest wykluczone dzięki inteligentnemu mechanizmowi rozłączającemu Super cichy i nie wymagajåcy konserwacji dzięki automatycznemu napinaniu pasa Wykonany z materia ów wysokiej jako ci poddanych pierwszorzędnej obróbce Wytrzyma y dzięki solidnej konstrukcji Automatycznie napinany, nie wymagający konserwacji pas zębaty Podstawową zaletą opatentowanej konstrukcji pasa zębatego w porównaniu z innymi napędami konkurencji jest wyjątkowo cicha praca. Nie wymaga on ani smarowania, ani oliwienia. Masz więc pewność, że dach Twojego samochodu zawsze będzie czysty. Inna ważna zaleta: nie ma potrzeby napinania pasa! Tylko pas zębaty Hörmanna reguluje się automatycznie. Rolkę zmiany kierunku ze względu na wysokie obciążenie wyposażono w łożysko kulkowe. Silnik przekładniowy z rezerwą mocy Do garaży podziemnych i garaży zbiorczych, skonstruowany specjalnie z myślą o częstym uruchamianiu. Ka dy nap d jest dok adnie sprawdzany Możesz być tego pewien!

6 Nadajnik bezpieczeństwa z czterema przyciskami Bogata oferta wyposa enia dostosowanego do Twoich potrzeb Nadajnik z dwoma przyciskami i uchwytem Nadajniki Za pomocą nadajnika możesz oprócz bram garażowych obsługiwać też inne urządzenia, np.: fotokomórkę i oświetlenie zewnętrzne (konieczny oddzielny odbiornik Hörmanna). Częstotliwość radiowa: 868,3 MHz Czerwony nadajnik bezpieczeństwa dla administratora Jest to klucz generalny do garażu zbiorczego. Tylko z tego nadajnika można przetransmitować kod dla indywidualnego użytkownika garażu. Zapewnia to szczególne bezpieczeństwo w przypadku zmiany najemców. Nadajnik z czterema przyciskami i uchwytem Nadajnik z dwoma przyciskami w formacie mini, z kółkiem na klucze Nadajnik z czterema przyciskami w formacie mini, z kółkiem na klucze Sterowniki na klucz Do wyboru oferujemy dwa rodzaje tych sterowników: podtynkowy do osadzenia w ścianie oraz natynkowy, przykręcany do ściany. W przypadku wszystkich czterech sterowników na klucz istnieje możliwość wyboru sterowania impulsowego i kierunkowego. Wszystkie sterowniki dostarczamy z 3 kluczami. Sterowniki kodowe Sterowniki kodowe stanowią doskonałe zabezpieczenie przed otwarciem bramy przez osoby nieupoważnione. Używając swojego osobistego kodu możesz obsługiwać bramę bez pomocy klucza. Dostępna jest też bogatsza wersja takiego sterownika, za pomocą którego można włączyć fotokomórkę lub zapalić oświetlenie zewnętrzne. Nadajnik z dwoma przyciskami w formacie mikro, z kółkiem na klucze Płytka oświetlenia Płytka oświetlenia włącza światło w garażu w momencie otwarcia bramy. Radiowy sterownik kodowy Za pomocą tego sterownika można uruchomić maks. dziesięć napędów. Okablowanie jest zbędne. 6

7 Czytnik Bardzo wygodny w obsłudze: klucz z osobistym kodem należy potrzymać przez chwilę przed czytnikiem w odległości ok. 2 cm. Działa bezdotykowo! Ważne: w przypadku zmiany najemcy w każdej chwili można wymazać stary kod, aby zaprogramować nowy. 2 klucze w komplecie. Sterownik wewnętrzny na przyciski Bardzo praktyczny, jeśli chcesz zamknąć bramę bez wychodzenia z garażu. Można go zainstalować również w domu, np. na klatce schodowej lub w windzie. (Sterownik na przyciski wchodzi w zakres dostawy). Sterownik wewnętrzny linowy Najprostszy sposób otwierania garażu od wewnątrz. Fotokomórka Natychmiast rozpoznaje pojazdy i osoby. Wyklucza wszelką kolizję. Brama albo w ogóle się nie uruchomi, albo natychmiast się zatrzyma i minimalnie cofnie. Fotokomórka pełni ważną rolę, gdy brama po otwarciu zamyka się automatycznie (funkcja automatycznego zamykania). Skontaktuj się z naszym przedstawicielem. 7

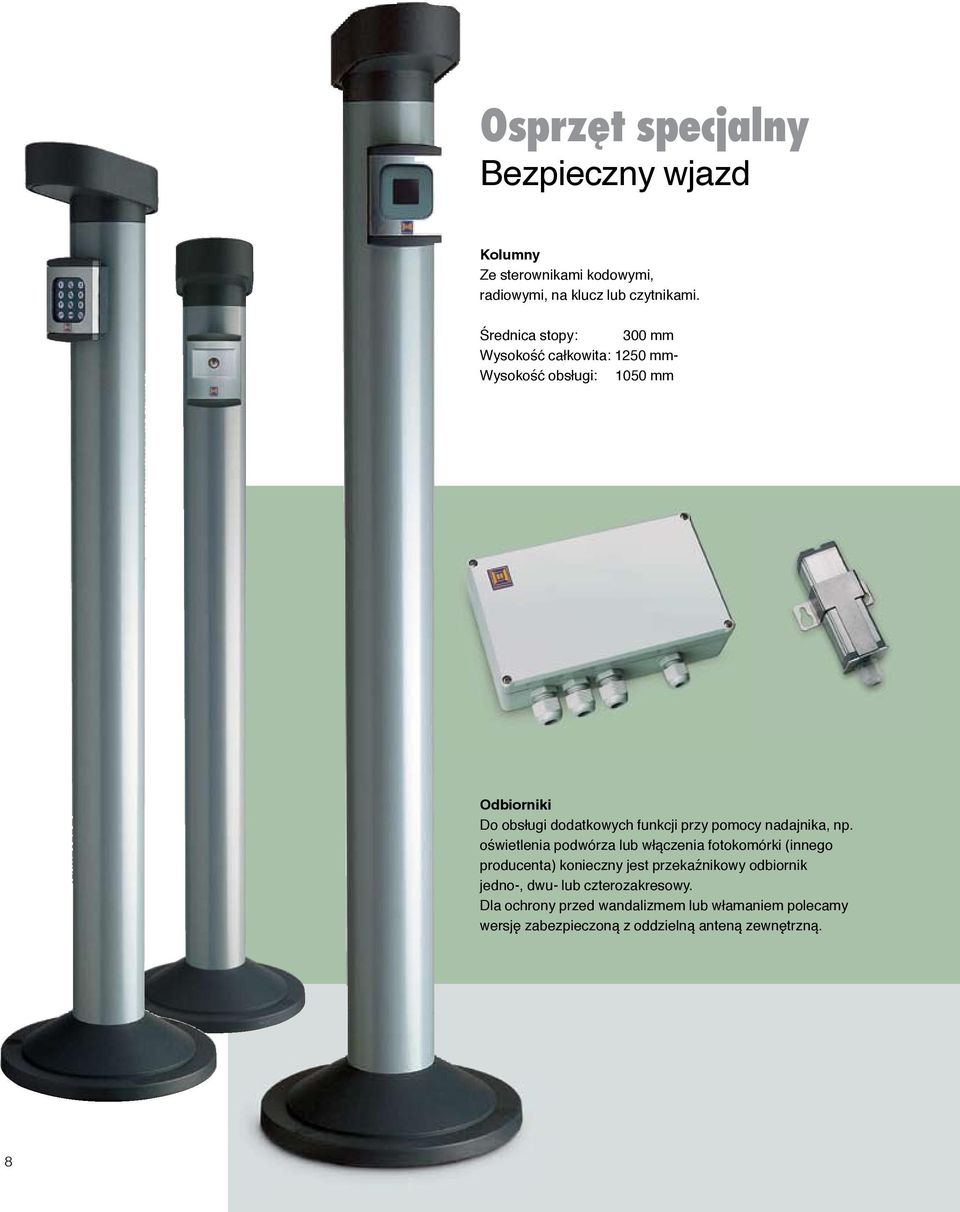

8 Osprz t specjalny Bezpieczny wjazd Kolumny Ze sterownikami kodowymi, radiowymi, na klucz lub czytnikami. Średnica stopy: 300 mm Wysokość całkowita: 1250 mm Wysokość obsługi: 1050 mm Odbiorniki Do obsługi dodatkowych funkcji przy pomocy nadajnika, np. oświetlenia podwórza lub włączenia fotokomórki (innego producenta) konieczny jest przekaźnikowy odbiornik jedno-, dwu- lub czterozakresowy. Dla ochrony przed wandalizmem lub włamaniem polecamy wersję zabezpieczoną z oddzielną anteną zewnętrzną. 8

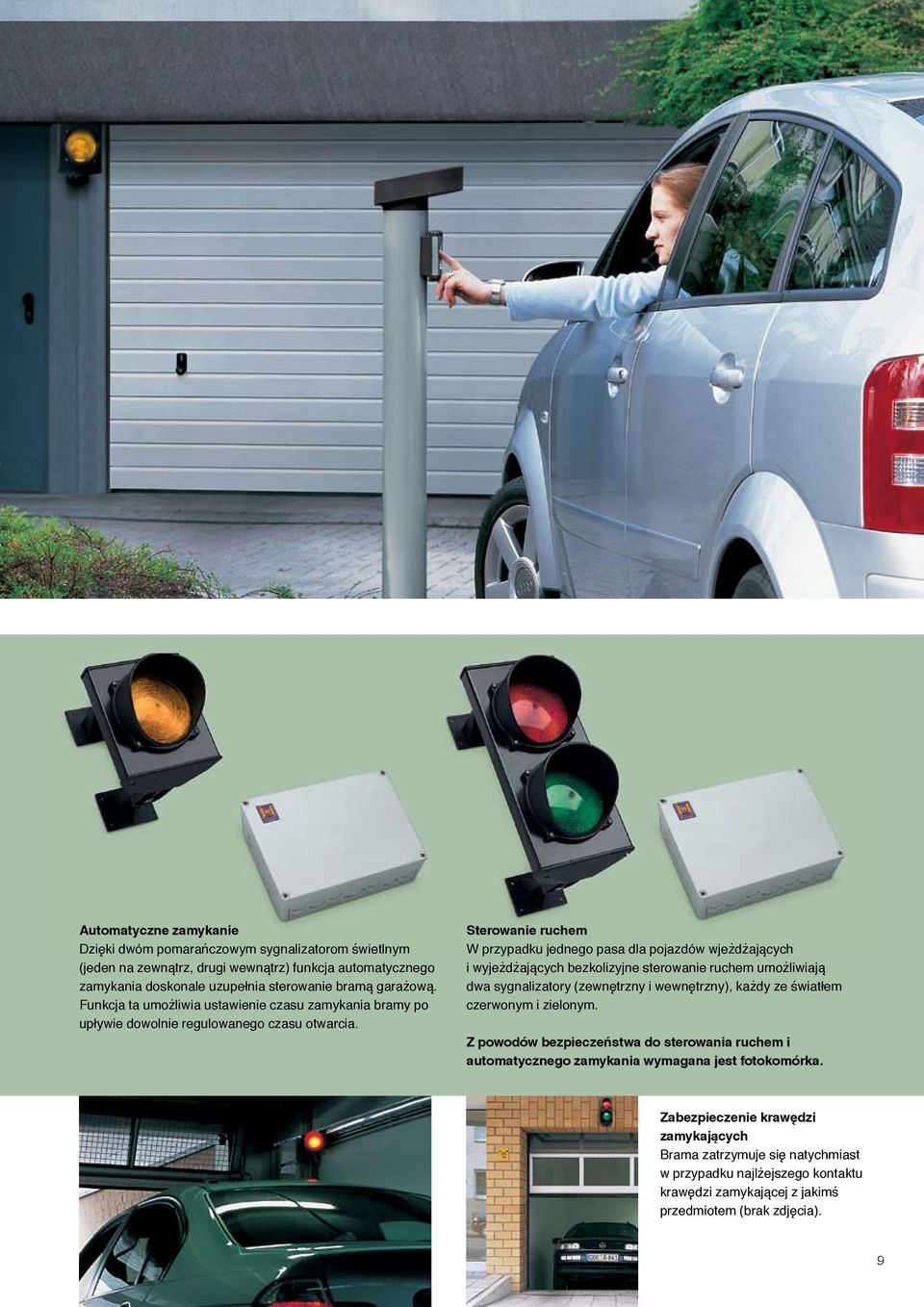

9 Automatyczne zamykanie Dzięki dwóm pomarańczowym sygnalizatorom świetlnym (jeden na zewnątrz, drugi wewnątrz) funkcja automatycznego zamykania doskonale uzupełnia sterowanie bramą garażową. Funkcja ta umożliwia ustawienie czasu zamykania bramy po upływie dowolnie regulowanego czasu otwarcia. Sterowanie ruchem W przypadku jednego pasa dla pojazdów wjeżdżających i wyjeżdżających bezkolizyjne sterowanie ruchem umożliwiają dwa sygnalizatory (zewnętrzny i wewnętrzny), każdy ze światłem czerwonym i zielonym. Z powodów bezpieczeństwa do sterowania ruchem i automatycznego zamykania wymagana jest fotokomórka. Zabezpieczenie krawędzi zamykających Brama zatrzymuje się natychmiast w przypadku najlżejszego kontaktu krawędzi zamykającej z jakimś przedmiotem (brak zdjęcia). 9

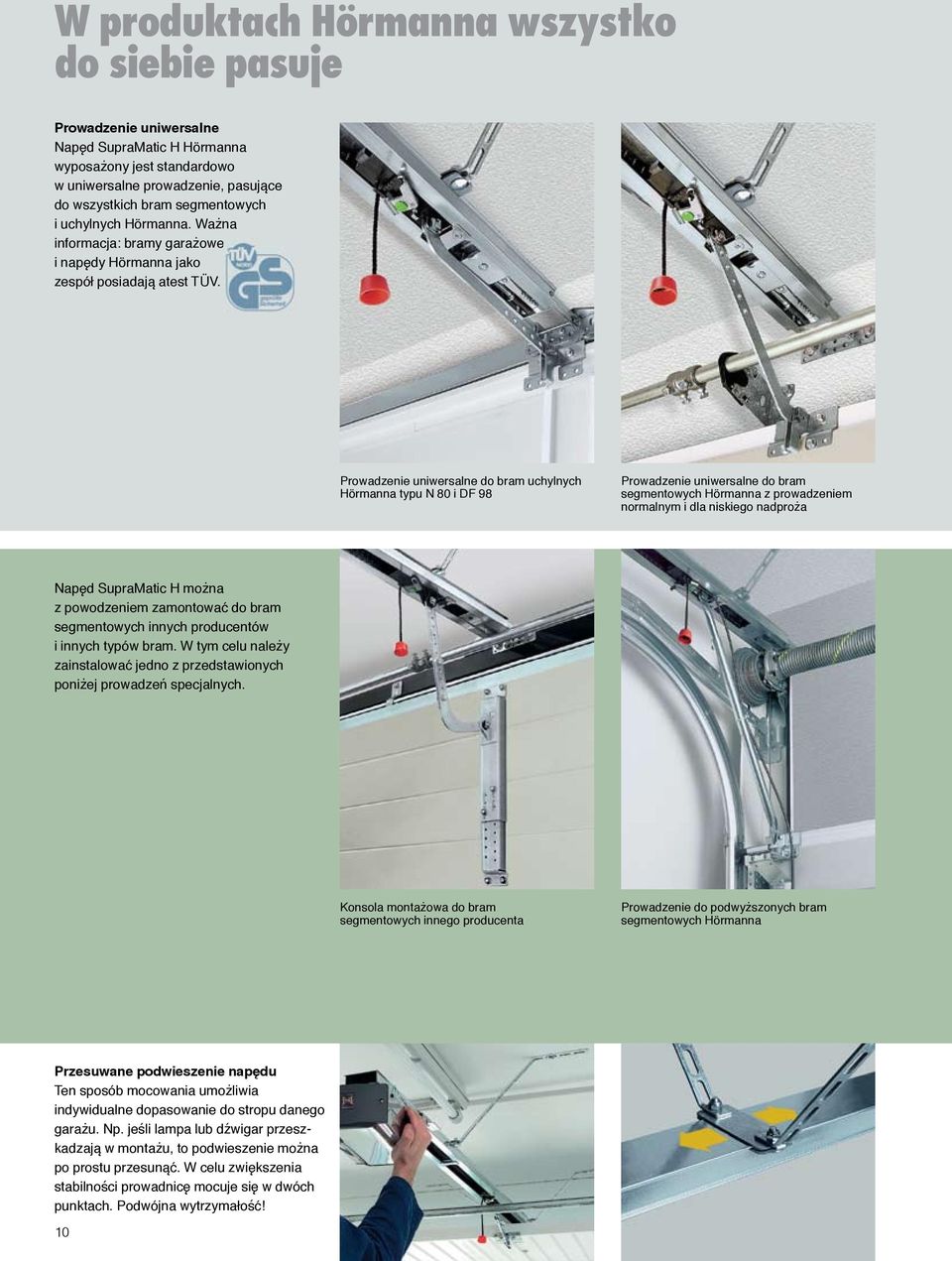

10 W produktach Hörmanna wszystko do siebie pasuje Prowadzenie uniwersalne Napęd SupraMatic H Hörmanna wyposażony jest standardowo w uniwersalne prowadzenie, pasujące do wszystkich bram segmentowych i uchylnych Hörmanna. Ważna informacja: bramy garażowe i napędy Hörmanna jako zespół posiadają atest TÜV. Prowadzenie uniwersalne do bram uchylnych Hörmanna typu N 80 i DF 98 Prowadzenie uniwersalne do bram segmentowych Hörmanna z prowadzeniem normalnym i dla niskiego nadproża Napęd SupraMatic H można z powodzeniem zamontować do bram segmentowych innych producentów i innych typów bram. W tym celu należy zainstalować jedno z przedstawionych poniżej prowadzeń specjalnych. Konsola montażowa do bram segmentowych innego producenta Prowadzenie do podwyższonych bram segmentowych Hörmanna Przesuwane podwieszenie napędu Ten sposób mocowania umożliwia indywidualne dopasowanie do stropu danego garażu. Np. jeśli lampa lub dźwigar przeszkadzają w montażu, to podwieszenie można po prostu przesunąć. W celu zwiększenia stabilności prowadnicę mocuje się w dwóch punktach. Podwójna wytrzymałość! 10

11 Dane techniczne Przewód sieciowy: wtyczka z bolcem uziemiającym. Automatyczny układ rozłączający: Programowany jest automatycznie, oddzielnie dla obu kierunków ruchu bramy. Obciążenie nominalne: 210 N Siła ciągnienia i nacisku: 1000 N Maks. obciążenie krótkotrwałe: 1200 N Sterowanie dodatkowe: Można podłączyć ZS 200, MP 200 Funkcje specjalne: Proste programowanie dzięki 3 przyciskom i siedmiosegmen-towemu wyświetlaczowi. - Zewnętrzne źródła światła nastawione fabrycznie na 3 minuty; możliwość indywidualnej regulacji (1 do 5 min.) lub całkowitego wyłączenia; obciążenie zestyków: 500W / 250 V. - Automatyczne zamykanie: czas zatrzymania maks. 3 min, czas ostrzeżenia maks. 5 s; prosty sposób aktywowania i regulacji (konieczna fotokomórka i/lub zabezpieczenie krawędzi zamykających). - Fotokomórka i zabezpieczenie krawędzi zamykających regulowane z lub bez testowania. - Przekaźnik do świateł ostrzegawczych. - Regulacja odciążenia pasa. - Wskaźnik położeń krańcowych bramy. - Reset ustawiony fabrycznie. - Regulacja ograniczenia siły. - Regulacja funkcji łagodnego zatrzymania bramy. Technika połączeń bez użycia śrub: Dla urządzeń zewnętrznych pracujących pod niskim napięciem 24 VDC, sterowników wewnętrznych i zewnętrznych z wyborem i bez wyboru kierunku, sterowników kodowych, czytników, zabezpieczenia krawędzi zamykających, fotokomórki. Sterownik wewnętrzny na przyciski: 3 przyciski, Otwórz-Zatrzymaj- Zamknij, wchodzi w zakres dostawy Podłączane przekaźniki: - przekaźnik do zgłaszania położeń krańcowych - przekaźnik do dodatkowego oświetlania Prowadzenie uniwersalne: dla bram uchylnych i segmentowych. Szybkie rozryglowanie: W przypadku braku prądu obsługiwane od wewnątrz za pomocą linki. Szyna prowadząca: Wyjątkowo płaska (30 mm); wyposażona w układ zabezpieczający przed podważeniem oraz nie wymagający konserwacji, opatentowany pas zębaty. Łożyskowana rolka zmiany kierunku. Napięcie sieciowe: 230 / 240 VAC, 50 / 60 Hz funkcja stand by ok. 5,5 W Transformator z termobezpiecznikiem Typ izolacji: Tylko do suchych pomieszczeń. Silnik: Silnik na prąd stały, z czujnikiem Halla, sterowaną elektronicznie funkcją łagodnego startu i zatrzymania oraz samohamującą przekładnią ślimakową. Tryb pracy: S2 Praca czasowa: 6 min Rozłączenie położeń krańcowych / ograniczenie siły: Samoprogramujące i trwałe dzięki wyeliminowaniu włączników mechanicznych; dodatkowo zintegrowane ograniczenie czasu działania. Samoregulacja układu rozłączającego w czasie każdego otwarcia i zamknięcia bramy. Prędkość bramy: 14 cm/s Wymiary głowicy napędu: 160 x 120 x 340 mm (S x W x G) Wymiary opakowania: karton: 195 x 145 x 600 mm (S x W x G) Ciężar przesyłki: Głowica napędu 6,4 kg Szyny 6,8 kg (krótka) 7,4 kg (średnia) 8,8 kg (długa) Ilość miejsc parkingowych maks. 20 miejsc lub 25 uruchomień bramy dziennie Zestaw dodatkowy dla bram DF98: W przypadku częstszego uruchamiania bramy niż 25 razy dziennie konieczny jest zestaw dodatkowy dla maks. obciążenia sprężyn do cyklów. Odcinek przesuwu Długość całkowita napędu Wysokość stropu Górna krawędź ramy Wolna przestrzeń Wolna przestrzeń w przypadku bram uchylnych Typ Wolna przestrzeń N80 0 mm N80, wzór 905, 941 lub z wypełnieniem drewnianym 15 mm DF98, 95, mm Rodzaj szyny Długość całkowita Odcinek przesuwu K M L krótka szyna 3100 mm 2350 mm średnia szyna 3350 mm 2600 mm długa szyna 4100 mm 3350 mm Szyny K, M i L stosuje się w bramach garażowych Hörmanna do szerokości maks mm. K M L Bramy uchylne (N80 i DF 98) do 2375 mm wysokości Bramy segmentowe z prowadzeniem normalnym do 2125 mm wysokości Bramy segmentowe z prowadzeniem sprężynowym i dla niskiego nadproża Bramy uchylne (N80 i DF 98) do 2000 mm wysokości do 2625 mm wysokości Bramy segmentowe z prowadzeniem normalnym do 2375 mm wysokości Bramy segmentowe z prowadzeniem sprężynowym, dla niskiego nadproża, i z prowadzeniem wysokim do 2250 mm wysokości Bramy uchylne (N80 i DF 98) Bramy segmentowe z prowadzeniem normalnym, do 2750 mm wysokości dla niskiego nadproża i i z prowadzeniem wysokim do 3000 mm wysokości W przypadku bram innych producentów należy zwrócić uwagę na długość odcinka przesuwu! Wymiar wzorcowy - wysokość Wymiar wzorcowy - wysokość Wysokość wzorcowa Wysokość wzorcowa Wszystkie wymiary są wymiarami minimalnymi. Wolna przestrzeń Wolna przestrzeń Wolna przestrzeń w przypadku bram segmentowych z prowadzeniem normalnym Wysokość stropu Wolna przestrzeń Wymiar wzorcowy-wysokość mm 0 mm Bramy segmentowe z prowadzeniem wysokim 0 mm Wolna przestrzeń w przypadku bram segmentowych z prowadzeniem sprężynowym, dla niskiego nadproża Wysokość stropu Wolna przestrzeń Wymiar wzorcowy-wysokość mm 15 mm Wolna przestrzeń w przypadku wyrobów innych producentów Między najwyższym punktem położenia bramy a stropem należy zachować odległość 30 mm. 11

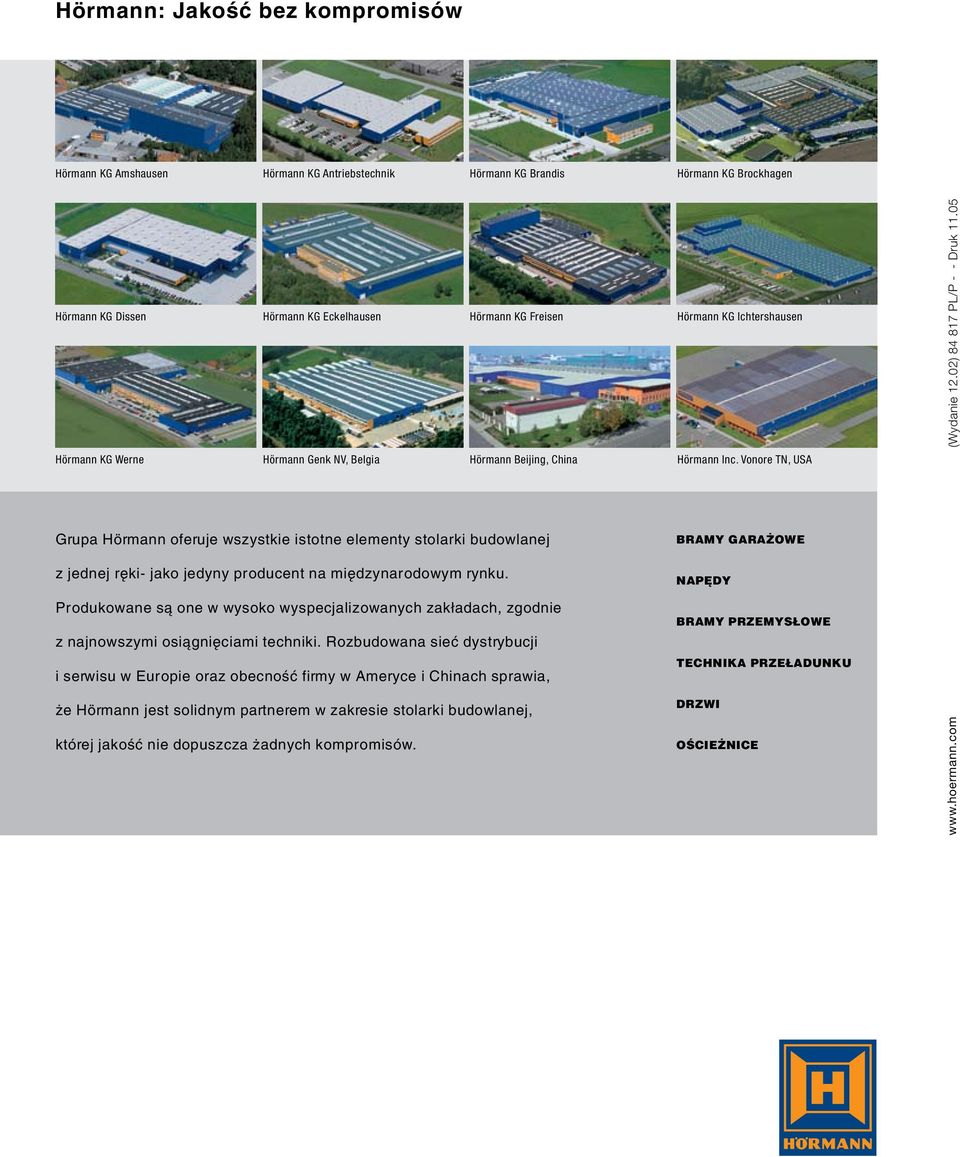

12 Hörmann: JakoÊç bez kompromisów Hörmann KG Amshausen Hörmann KG Antriebstechnik Hörmann KG Brandis Hörmann KG Brockhagen Hörmann KG Dissen Hörmann KG Eckelhausen Hörmann KG Freisen Hörmann KG Ichtershausen Hörmann KG Werne Hörmann Genk NV, Belgia Hörmann Beijing, China Hörmann Inc. Vonore TN, USA (Wydanie 12.02) PL/P - - Druk Grupa Hörmann oferuje wszystkie istotne elementy stolarki budowlanej z jednej r ki- jako jedyny producent na mi dzynarodowym rynku. Produkowane sà one w wysoko wyspecjalizowanych zak adach, zgodnie z najnowszymi osiàgni ciami techniki. Rozbudowana sieç dystrybucji i serwisu w Europie oraz obecnoêç firmy w Ameryce i Chinach sprawia, e Hörmann jest solidnym partnerem w zakresie stolarki budowlanej, której jakoêç nie dopuszcza adnych kompromisów. BRAMY GARA OWE NAP DY BRAMY PRZEMYS OWE TECHNIKA PRZE ADUNKU DRZWI OÂCIE NICE
