1 PODSTAWY PROJEKTOWANIA INSTALACJI ELEKTRYCZNYCH CZĘŚĆ 1 XL PRO 2

2 Trochę o programie XL PRO 2 jest aplikacją stworzoną przez firmę LEGRAND. Oprogramowanie pomaga w sporządzeniu dokumentacji projektowej rozdzielnic elektrycznych wraz z tworzeniem schematu, szkicami i rozmieszczeniem aparatów w rozdzielnicy oraz kosztorysem. No to zaczynamy Będziemy dobierać i projektować rozdzielnicę na pewnym przykładzie. Dom jednorodzinny piętrowy. Parter jest zajmowany przez właściciela budynku, piętro chce wykorzystać i udostępnić do wynajęcia. Do rozliczeń za energię elektryczną będzie służyć zamontowany w projektowanej rozdzielnicy licznik energii. Właściciel zdecydował się, więc na ogólny remont piętra oraz na modernizację instalacji elektrycznej. W tej części nie będziemy zajmować się rozmieszczeniem gniazd i prowadzeniem przewodów. Skupimy się jedynie na zaprojektowaniu odpowiedniej rozdzielnicy. Założenia projektowe Instalacja wykonana będzie przewodami 3-żyłowymi. Zasilanie projektowanej rozdzielnicy przewodem YDYżo 3x4mm 2. Przyjęto następujące obwody odbiorcze : L.p Obwód Zabezpieczenie 1. Pokój I - gniazda B16 2. Pokój II - gniazda B16 3. Poddasze - gniazda B16 4. Kuchnia obwód I B16 5. Kuchnia obwód II B16 6. Łazienka obwód I B16 7. Łazienka obwód II B16 8. Oświetlenie ogólne B10 9. Oświetlenie korytarz B10 Rozdzielnicę należy jeszcze wyposażyć w : Ochronniki przepięciowe, Wyłączniki różnicowoprądowe, Automat schodowy, Licznik energii elektrycznej montowany na szynę. 2

3 Uruchomienie programu Uruchamiamy program. Ponieważ jest to pierwsza rozdzielnica wybieramy Nowy projekt XL Pro 2. Pojawia się tablica z rys. 1, w której wypisujemy właściwości nowej rozdzielnicy takie jak: nazwa, nr. projektu oraz autora. Suwakiem możemy również dobrać przewidywaną zwarciową zdolność łączeniową. Rys. 1 Właściwości rozdzielnicy. Po wciśnięciu przycisku OK możemy przejść do doboru aparatów znajdujących się w naszej rozdzielnicy. Rys. 2 przedstawia odpowiedni zrzut ekranu. Rys.2 Moduł Zestawienie. 3

4 Z lewej strony dysponujemy paskiem w postaci modułów, które będziemy przechodzić krok po kroku. Pierwszym punktem jest Zestawienie. W postaci rozwijanych drzewek zawarte są wszystkie potrzebne elementy wyposażenia rozdzielnicy. I tak, jeśli potrzebujemy wyłącznik nadprądowy rozwijamy pozycję Zabezpieczenie/Aparaty modułowe a następnie wybieramy Wyłącznik nadprądowy i z członem różnic. W nowym oknie wybieramy prąd znamionowy naszego wyłącznika, typ i ilość oraz czy nasz wyłącznik ma być z członem różnicowoprądowym. Na rys. 3 wybrano jeden, jednobiegunowy wyłącznik typu B 10A. Rys. 3 Dodawanie aparatu. Postępując w podobny sposób dodajemy odpowiednią ilość aparatów. W naszym przypadku zestawienie wygląda następująco : Rys. 4 Zestawienie aparatów rozdzielnicy. 4

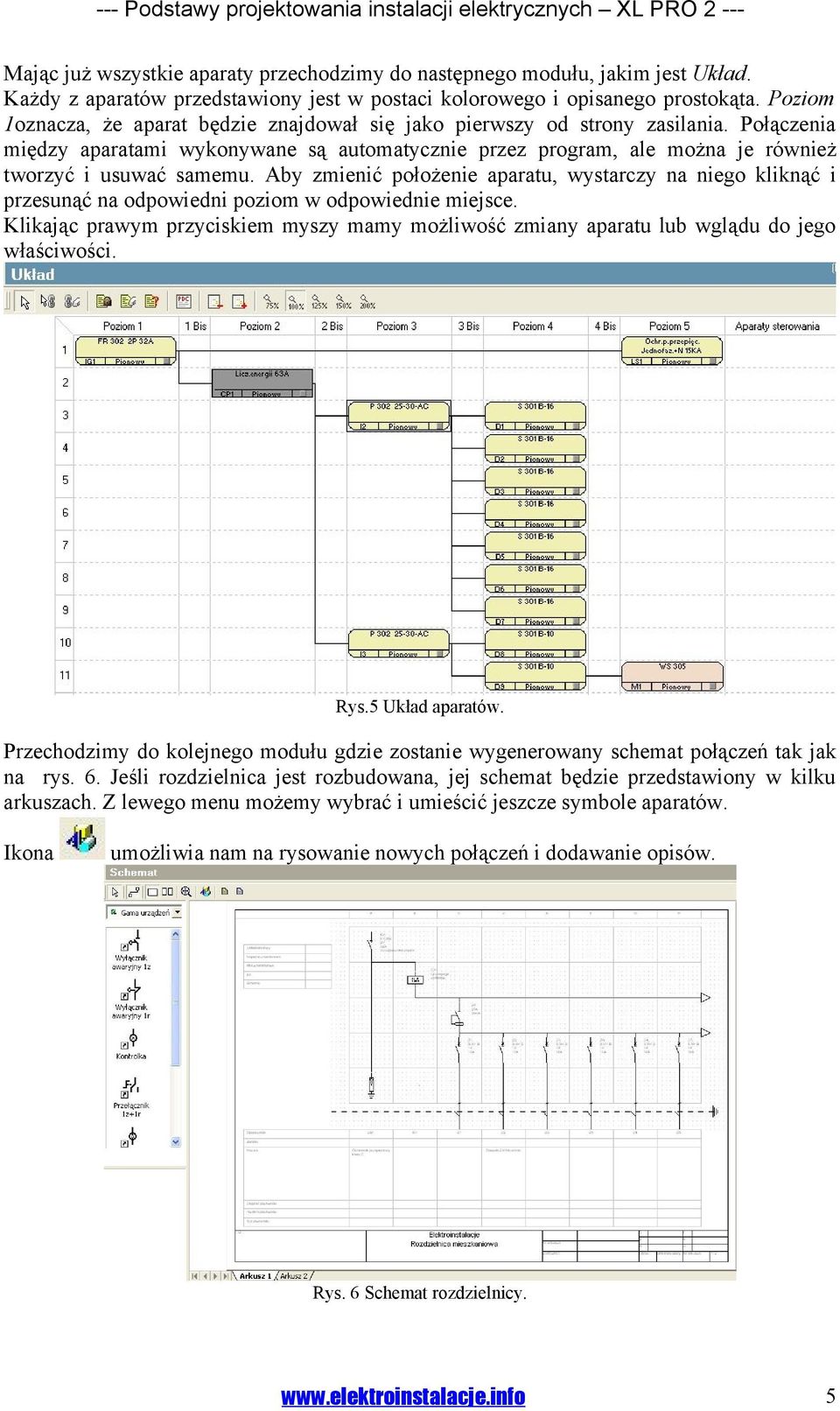

5 Mając już wszystkie aparaty przechodzimy do następnego modułu, jakim jest Układ. Każdy z aparatów przedstawiony jest w postaci kolorowego i opisanego prostokąta. Poziom 1oznacza, że aparat będzie znajdował się jako pierwszy od strony zasilania. Połączenia między aparatami wykonywane są automatycznie przez program, ale można je również tworzyć i usuwać samemu. Aby zmienić położenie aparatu, wystarczy na niego kliknąć i przesunąć na odpowiedni poziom w odpowiednie miejsce. Klikając prawym przyciskiem myszy mamy możliwość zmiany aparatu lub wglądu do jego właściwości. Rys.5 Układ aparatów. Przechodzimy do kolejnego modułu gdzie zostanie wygenerowany schemat połączeń tak jak na rys. 6. Jeśli rozdzielnica jest rozbudowana, jej schemat będzie przedstawiony w kilku arkuszach. Z lewego menu możemy wybrać i umieścić jeszcze symbole aparatów. Ikona umożliwia nam na rysowanie nowych połączeń i dodawanie opisów. Rys. 6 Schemat rozdzielnicy. 5

6 Wybierając z paska narzędzi Format i Rodzaj schematu mamy do wyboru 5 szablonów schematów. Poszczególne komórki w szablonach można edytować, klikając dwa razy, co umożliwia nam dodawanie opisów np. rodzaj kabla, długość, numer obwodu, itp. Rys. 7 Rodzaje schematów. Moduł Rozdzielnice umożliwia dobór odpowiedniej rozdzielnicy rys. 8. Do wyboru mamy rozdzielnice naścienne, wnękowe bądź szafy. W prawym górnym rogu wyświetlane są podstawowe dane rozdzielnicy takie jak wymiary oraz ilość modułów. Należy również zostawić trochę miejsca w rozdzielnicy w celu ewentualnej, późniejszej rozbudowy. Rys. 8 Dobór rozdzielnicy 6

7 Przechodzimy do następnego kroku, czyli wizualizacji naszej rozdzielnicy moduł Widok. Chwytając za poszczególne aparaty możemy je przemieszczać w obrębie rozdzielnicy. Rozdzielnicę możemy oglądać z zamontowanymi aparatami bądź bez nich. Do widoku możemy dodawać opisy za pomocą ikony lub dowolnie wymiarować. Rys. 9 Widok rozdzielnicy. Ostatnie dwa moduły to Podliczenie oraz Wydruki. W pierwszym przedstawione są koszty całej rozdzielnicy, aparatów, koszty montażu i dojazdu. W module wydruki ustawiamy preferencje drukowania naszego projektu. 7
