1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Nazwa zamówienia : Modernizacja dachu budynku Ośrodka Rehabilitacji Dzieci Niepełnosprawnych w Tomaszowie Mazowieckim. Nazwa zamawiającego : Gmina Miasto Tomaszów Mazowiecki Adres zamawiającego : Tomaszów Mazowiecki ul. P.O.W. 10/16 BranŜa: budowlana, elektryczna Wrzesień 2014 r. 1

2 1.Wstęp. 1.1 Przedmiot specyfikacji technicznej Specyfikacja techniczna zawiera informacje oraz wymagania ogólne dotyczące wykonania i odbioru robót, które zostaną wykonane w ramach przedsięwzięcia pod nazwą: Modernizacja dachu budynku Ośrodka Rehabilitacji Dzieci Niepełnosprawnych w Tomaszowie Mazowieckim. 1.2 Przedmiot i cel remontu Celem w/w remontu jest wymiana starych wadliwych świetlików dachowych w istniejących otworach oraz wymiana odwodnienia rur spustowych wbudowanych w daszku nad wejściem głównym oraz zamontowanie instalacji systemu przeciwoblodzeniowego w korytach daszku i rurach spustowych ( szt. 2). 1.3 Zakres stosowania specyfikacji technicznej Specyfikacje techniczne naleŝy odczytywać i rozumieć w zlecaniu i wykonywaniu robót opisanych w pkt. 1.2 jako część dokumentów przetargowych. 1.4 Zakres robót Wymiana świetlików dachowych w istniejących otworach 28 szt. na dachu o powierzchni 128 m2, Obróbki dekarskie z papy termozgrzewalnej, Wymiana odwodnienia pionowego wód opadowych na daszku nad wejściem głównym do budynku, Rozbiórka warstw papy do gołego stropu przy wpustach dachowych, Odtworzenie izolacji dachu przy wpustach dachowych, Częściowy demontaŝ podbitki PCV i ponowny montaŝ, Instalacja systemu przeciwoblodzeniowego w korytach daszku, wpustach dachowych rurach spustowych, Wywóz odpadów powstałych przy wymianie świetlików i wymianie odwodnienia pionowego wód opadowych. Wymagania ogólne Wszelkie materiały do wykonania pokryć dachowych powinny odpowiadać wymaganiom zawartym w normach polskich lub aprobatach technicznych ITB dopuszczających dany materiał do powszechnego stosowania w budownictwie. NaleŜy zastosować papę zgrzewalną modyfikowaną SBS na osnowie z włókniny poliestrowej 180/ m2 o grubości min. 4,2 mm. Papy termozgrzewalne modyfikowane Papy zgrzewalne modyfikowane SBS naleŝą do najnowszej generacji pap. Są produkowane w oparciu o wysokiej jakości asfalty modyfikowane elastomerami SBS, na bazie osnów wykonanych z welonu szklanego, tkaniny szklanej i włókniny poliestrowej. Charakteryzują się zdecydowanie lepszymi właściwościami uŝytkowymi w stosunku do pap na tekturze i pap zgrzewalnych oksydowanych, głównie ze względu na wysoką elastyczność, wysoką 2

Modernizacja dachu budynku Ośrodka Rehabilitacji Dzieci Niepełnosprawnych w Tomaszowie Mazowieckim. 1.

3 przyczepność do podłoŝa i odporność na temperatury w zakresie od -20 C do +120 C. Prawidłowo wykonane pokrycie z pap zgrzewalnych modyfikowanych posiada blisko 30 letnia trwałość. Papy zgrzewalne modyfikowane SBS ze względu na przeznaczenie dzielimy na: podkładowe (strona wierzchnia wykończona piaskiem), wierzchniego krycia (strona wierzchnia wykończona posypką bazaltową, chlorytowoserycytową itp., a takŝe posypkami barwionymi). Ze względu na rodzaj zastosowanej osnowy papy te dzielą się na: papy na osnowie z welonu szklanego papy na osnowie z tkaniny szklanej papy na osnowie z włókniny poliestrowej Przeznaczenie, zakres stosowania Dzięki swoim zaletom papy zgrzewalne modyfikowane SBS polecane są do stosowania na dachach obiektów o duŝych powierzchniach np. halach fabrycznych, blokach mieszkalnych, marketach itp., dachach ocieplanych lub wykonywanych bez ocieplenia oraz wszędzie tam, gdzie dachy ulegają znacznym odkształceniom, ruchom konstrukcyjnym i drganiom. Papy te doskonale nadają się równieŝ do renowacji starych pokryć z pap asfaltowych. Minimalny spadek dachu powinien zapewniać skuteczne odprowadzenie wody nawet po ugięciu elementów konstrukcyjnych. Z tego powodu nachylenie połaci dachowej nie powinno być mniejsze niŝ 2%. Przy spadkach połaci dachowych do 5% papy zgrzewalne naleŝy układać pasami równoległymi do okapu, natomiast przy większych pochyleniach, papy układa się pasami prostopadłymi do okapu, co ma na celu wyeliminowanie moŝliwości osuwania się (wybrzuszania) układanych pasów. 3

chlorytowoserycytową itp., a takŝe posypkami barwionymi).

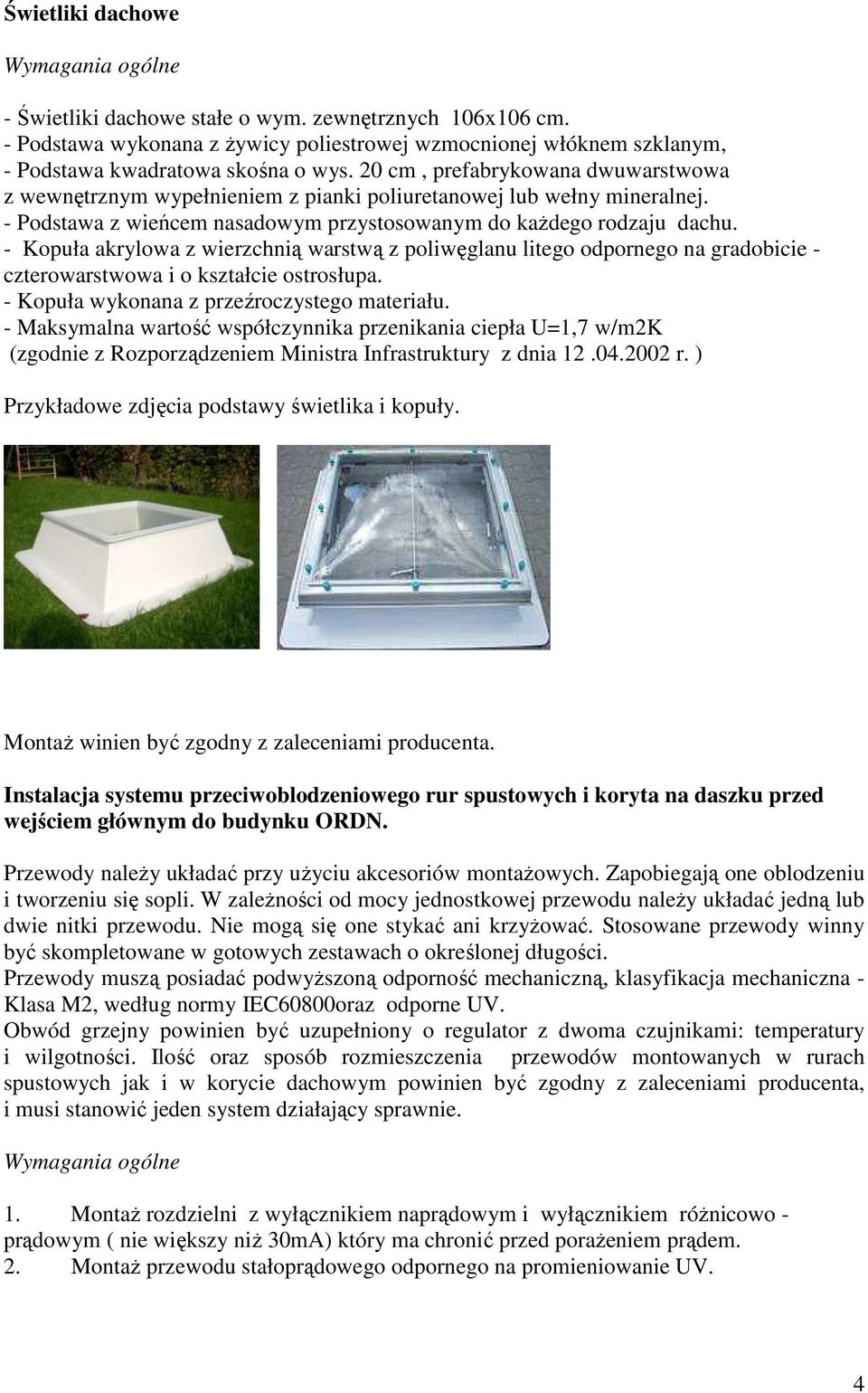

4 Świetliki dachowe Wymagania ogólne - Świetliki dachowe stałe o wym. zewnętrznych 106x106 cm. - Podstawa wykonana z Ŝywicy poliestrowej wzmocnionej włóknem szklanym, - Podstawa kwadratowa skośna o wys. 20 cm, prefabrykowana dwuwarstwowa z wewnętrznym wypełnieniem z pianki poliuretanowej lub wełny mineralnej. - Podstawa z wieńcem nasadowym przystosowanym do kaŝdego rodzaju dachu. - Kopuła akrylowa z wierzchnią warstwą z poliwęglanu litego odpornego na gradobicie - czterowarstwowa i o kształcie ostrosłupa. - Kopuła wykonana z przeźroczystego materiału. - Maksymalna wartość współczynnika przenikania ciepła U=1,7 w/m2k (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. ) Przykładowe zdjęcia podstawy świetlika i kopuły. MontaŜ winien być zgodny z zaleceniami producenta. Instalacja systemu przeciwoblodzeniowego rur spustowych i koryta na daszku przed wejściem głównym do budynku ORDN. Przewody naleŝy układać przy uŝyciu akcesoriów montaŝowych. Zapobiegają one oblodzeniu i tworzeniu się sopli. W zaleŝności od mocy jednostkowej przewodu naleŝy układać jedną lub dwie nitki przewodu. Nie mogą się one stykać ani krzyŝować. Stosowane przewody winny być skompletowane w gotowych zestawach o określonej długości. Przewody muszą posiadać podwyŝszoną odporność mechaniczną, klasyfikacja mechaniczna - Klasa M2, według normy IEC60800oraz odporne UV. Obwód grzejny powinien być uzupełniony o regulator z dwoma czujnikami: temperatury i wilgotności. Ilość oraz sposób rozmieszczenia przewodów montowanych w rurach spustowych jak i w korycie dachowym powinien być zgodny z zaleceniami producenta, i musi stanowić jeden system działający sprawnie. Wymagania ogólne 1. MontaŜ rozdzielni z wyłącznikiem naprądowym i wyłącznikiem róŝnicowo - prądowym ( nie większy niŝ 30mA) który ma chronić przed poraŝeniem prądem. 2. MontaŜ przewodu stałoprądowego odpornego na promieniowanie UV. 4

- Kopuła akrylowa z wierzchnią warstwą z poliwęglanu litego odpornego na gradobicie - czterowarstwowa i o kształcie ostrosłupa. - Kopuła wykonana z przeźroczystego materiału.

5 3. MontaŜ przewodów w płaszczu fluoropolimerowym w korycie dachowym ( pokrycie z papy termozgrzewalnej) 4. MontaŜ sterownika wyposaŝonego w czujnik wilgoci i temperatury otoczenia wraz z osprzętem pomocniczym. W systemie przeciwoblodzeniowym naleŝy uwzględnić elementy montaŝowe takie jak : Taśma montaŝowa, Klipsy do rur spustowych Łańcuchy do rur spustowych wraz z zawieszkami Puszki przyłączeniowe i rozgałęźne odporne na promieniowanie UV Puszka czujnika Wszelkie odpady powstałe w wyniku prowadzonych robót przechodzą na własność Wykonawcy. Wykonawca zobowiązuje się do ich zagospodarowania zgodnie z ustawą z dnia r. o odpadach. Zdjęcia dachu budynku ORDN- wymiana świetlików dachowych 5

W systemie przeciwoblodzeniowym naleŝy uwzględnić elementy montaŝowe takie jak : Taśma montaŝowa, Klipsy do rur spustowych Łańcuchy do rur spustowych wraz z zawieszkami Puszki

6 Wpust deszczowy w daszku nad wejściem głównym do budynku ORDN. 6

7 ERROR: ioerror OFFENDING COMMAND: image STACK:
