INSTRUKCJA MONTAŻU I UŻYTKOWANIA OKAPÓW KUCHENNYCH ALTO, STILO WYSPA

Transkrypt

1 INSTRUKCJA MONTAŻU I UŻYTKOWANIA OKAPÓW KUCHENNYCH ALTO, STILO WYSPA WYŁĄCZNY IMPORTER DOM BIANCO Sp. z o.o. al. Krakowska 5, Raszyn tel , fax

2 SPIS TREŚCI I. INSTRUKCJA MONTAŻU 1. Zagadnienia ogólne 2. Elementy składowe okapu 3. Zasady bezpieczeństwa 4. Montaż II. INSTRUKCJA UŻYTKOWANIA I OBSŁUGI 1. Zasady bezpieczeństwa 2. Użytkowanie 3. Czyszczenie i obsługa techniczna 3.3. Oświetlenie Wersja z halogenami ( 4 x 20W ) W celu wymiany należy odkręcić dwie śrubki, które trzymają metalowy pierścień a następnie wyjąć halogen. Przy zakładaniu trzeba uważać aby odpowiednio włożyć dwie końcówki Czyszczenie Podczas czyszczenia okapu należy pamiętać, aby: - nie używać do czyszczenia mokrej gąbki ani bieżącej wody, - nie używać rozcieńczalników i rozpuszczalników oraz środków zawierających alkohole, gdyż mogą one uszkodzić powierzchnie lakierowane, - nie używać środków czyszczących zawierających materiały ścierne (proszki, mleczka itp.), szczególnie podczas czyszczenia powierzchni ze stali nierdzewnej. Do czyszczenia zaleca się używać wilgotną ściereczkę oraz klasyczne płynne środki neutralne do mycia naczyń.

3 Czyszczenie i obsługa techniczna Należy dbać o regularną konserwację okapu, co zapewni długą żywotność oraz sprawność urządzenia. Szczególną uwagę należy zwrócić na czystość metalowych filtrów przeciwtłuszczowych oraz na wymianę filtrów węglowych, gdy okap jest wykorzystywany w wersji pochłaniacz Metalowe filtry przeciwtłuszczowe 1. Czyszczenie Metalowe filtry przeciwtłuszczowe powinny być myte co najmniej jeden raz na dwa miesiące przy normalnym wykorzystaniu okapu. Należy je myć w zlewie w gorącej wodzie z użyciem normalnych płynnych środków do mycia naczyń lub w zmywarkach mechanicznych. 2. Wyjmowanie filtrów Zdejmować po jednej sztuce, przytrzymując pod spodem metalowy filtr, a drugą ręką odblokować uchwyt. Założyć filtry zwracając uwagę, aby rączka znajdowała się na właściwym miejscu. Ostrzeżenie! Należy przestrzegać zasad obsługi i podanych okresów wymiany filtrów węglowych, aby uniknąć ryzyka powstania pożaru jeżeli filtry nasycą się tłuszczami. Na rysunku obok filtry Baffle na zamówienie Filtry z węglem aktywowanym 1. Sposób działania Filtry te służą do absorbowania substancji zapachowych wydzielających się podczas gotowania potraw. Ze względu na swoją budowę nie nadają się one do czyszczenia ani mycia i powinny być wymieniane co 4 miesiące lub częściej w zależności od intensywności wykorzystywania okapu. 2. Wymiana W celu wymienienia filtru węglowego należy zdjąć filtry przeciwtłuszczowe i wyjąć filtry węglowe odblokowując zatrzaski ( ryc. obok). Założyć nowy filtr węglowy a następnie filtry metalowe ( przeciwtłuszczowe) I. INSTRUKCJA MONTAŻU 1. Zagadnienia ogólne Okapy kuchenne w postaci wyspy zostały zaprojektowane z uwzględnieniem ich mocowania do sufitu lub do drewnianej półki nad gazowymi lub elektrycznymi urządzeniami (płytami grzewczymi). Okapy te mogą być wykorzystywane zarówno w wersji pochłaniacz, jak i wyciąg (podłączenie do kanałów wentylacyjnych umieszczonych w ścianach budynku z wyprowadzeniem na zewnątrz). Przed przystąpieniem do montażu okapu kuchennego należy przewidzieć ewentualne trudności, jakie mogą powstać podczas montażu i użytkowania urządzenia. Prace montażowe powinny być wykonywane przez odpowiednio przeszkolony i wykwalifikowany personel. Sposób podłączenia urządzenia do instalacji wentylacyjnych i elektrycznych musi odpowiadać obowiązującym przepisom prawa i normom, a w szczególności postanowieniom rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002 r. poz. 690). Producent i importer nie ponoszą żadnej odpowiedzialności za straty materialne i szkody w zdrowiu osób, spowodowane nie przestrzeganiem zasad i zaleceń podanych w niniejszej instrukcji. 2. Elementy składowe okapu (ryc. 1) : W skład standardowego zestawu (fabrycznego) wchodzą następujące elementy: 1) korpus okapu C wyposażony w zespół sterowania oświetleniem i silnikiem, 2) teleskopowa kratownica składająca się z górnej części TS z dolnej TI 3) teleskopowy komin składający się z górnej części S i dolnej I 4) 2 kratki G 5) deflektor D -odchylacz 6) kołnierz φ mm A, 7) worek montażowy zawierający: przedłużenie wylotu P - tylko w Alto, 2 opaski zaciskowe, kierownicę nawiewu R wraz z dwoma przedłużeniami P1, śruby do mocowania kratownicy do sufitu lub do półki 1, śruby do mocowania komina do korpusu 2, śruby do mocowania podłączenia 3

4 Zasady bezpieczeństwa 1.W przypadku wykorzystywania okapu w wersji wyciąg, nie może on być podłączony do kanałów wentylacyjnych służących do odprowadzania spalin z urządzeń zasilanych energią inna niż elektryczna, np. pieców centralnego ogrzewania, termy do ogrzewania wody itp. 2. Przed podłączeniem do źródła zasilania należy upewnić się, czy napięcie i częstotliwość prądu w instalacji domowej odpowiada wartościom podanym na tabliczce znamionowej urządzenia. 3. W przypadku podłączania okapu do zasilania bezpośrednio (tzw. podłączenie do puszki ) należy w obwodzie zainstalować wyłącznik dwubiegunowy, w którym odstęp między stykami w położeniu wyłączony wynosi co najmniej 3 mm. 4. Instalacja elektryczna do której podłączany jest okap, oraz okap muszą być uziemione zgodnie z obowiązującymi przepisami. 5. Okap musi znajdować się co najmniej 65 cm nad elektrycznymi urządzeniami grzewczymi i 70 cm nad gazowymi. 6. Nie wolno przyrządzać potraw flambowanych ( płonących ) pod włączonym okapem kuchennym. 7. Nie wolno pozostawiać bez dozoru patelni ustawionych nad włączonymi palnikami (płytkami), gdyż pryskające cząsteczki tłuszczu mogą ulec samozapaleniu. 8. Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub obsługą techniczną okapu, należy odłączyć go od źródła zasilania. 9. Jeżeli w pomieszczeniu, w którym jest zainstalowany okap kuchenny, użytkuje się inne urządzenia nie elektryczne ale np. gazowe to musi być zapewniony dopływ odpowiedniej ilości powietrza do pomieszczenia. Jednocześnie podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar; w ten sposób zapobiega się nawrotowi spalin do pomieszczenia kuchennego. 4. Montaż Aby prawidłowo zainstalować okap, należy przestrzegać poniższego schematu: 1) zamontować kratownicę; 2) podłączyć okap w wersji wyciąg lub pochłaniacz; 3) połączyć okap ze źródłem zasilania; 4) zamontować komin teleskopowy; 5) podłączyć elektrycznie i sprawdzić działanie okapu 6) zawiesić korpus C ; II. INSTRUKCJA UŻYTKOWANIA I OBSŁUGI 1. Zasady bezpieczeństwa W czasie użytkowania okapu i dokonywania czynności związanych z jego obsługą techniczną, należy zwrócić szczególną uwagę na niżej wymienione ostrzeżenia: 1) Przed przystąpieniem do jakichkolwiek czynności związanych z obsługą techniczną i/lub czyszczeniem, okap należy odłączyć od źródła zasilania, 2) metalowe filtry przeciwtłuszczowe należy czyścić, a filtr węglowy wymieniać zgodnie z zaleceniami podanymi przez producenta lub częściej, jeżeli okap był wykorzystywany intensywnie ( ponad 4 godziny na dobę ), 3) jeżeli okap jest zainstalowany nad płytą grzewczą gazową lub nad kuchenką gazową, nie wolno pozostawiać włączonych palników gazowych, jeżeli nie są nad nimi ustawione naczynia. Przed zdjęciem naczyń znad palników należy wyłączyć dopływ gazu i nigdy nie wolno pozostawiać płyt gazowych bez dozoru, 4) zawsze należy dbać o to, aby płomień palnika gazowego miał odpowiednią wielkość tzn. aby nie wychodził poza obręb naczynia ustawionego nad palnikiem; pozwala to na zaoszczędzenie energii oraz na zapobieżenie nadmiernej koncentracji ciepła pod okapem, 5) urządzenie może być wykorzystywane tylko w celu i zgodnie z przeznaczeniem podanym w niniejszej instrukcji. 2. Użytkowanie Panel sterowania Na panelu sterowania umieszczone są następujące przełączniki i elementy kontrolne: L włącznik i wyłącznik oświetlenia, V1. przełącznik minimalnej prędkości stosowany do ciągłego przepływu powietrza przy małej ilości wydzielanej pary. Natężenie hałasu minimalne. V2. przełącznik średniej prędkości stosowany przy normalnym gotowaniu. Przy tym ustawieniu zapewniany jest optymalny stosunek natężenia hałasu oraz wydajności okapu. V3. przełącznik intensywnej prędkości stosowany podczas gotowania potraw wydzielających intensywne zapachy lub duże ilości oparów nawet przez dłuższy czas Montaż kratownicy Konstrukcyjnie rama jest przystosowana do mocowania do drewnianego stropu lub sufitu podwieszonego. Jeżeli kratownica jest mocowana do płyt tynkowych lub do stropu drewnianego z listew, to okolicę miejsca mocowania należy odpowiednio wzmocnić, tak aby utrzymała ona ciężar urządzenia.

5 Mocowanie korpusu C 1. Przymocować korpus C do komina teleskopowego ( rysunek obok ) za pomocą 4-ech śrub M6 x10 w wyposażeniu zestaw nr.2 2. Zdjąć filtry metalowe ( część II Obsługa ) 4.6. Podłączenia elektryczne i próba działania. 1. Z zestawu nr.3 należy wyjąć dwie części pudełka do podłączenia elektrycznego. 2. Podłączyć dwie złączki a następnie umieścić je w pudełku. 3. Zamknąć pudełko za pomocą 4 śrub 2,9 x12,7 znajdujących się w zestawie nr Przymocować pudełko do korpusu okapu za pomocą 2 śrub 2,9 x6,5 zestaw nr Założyć metalowe filtry przeciwtłuszczowe ( część II Obsługa ). 6. Po podłączeniu okapu do źródła zasilania należy skontrolować funkcjonowanie oświetlenia, włącznik silnika oraz przełączniki prędkości Jeżeli jest to możliwe, należy ramę mocować do stropu powyżej warstwy tynku lub wykładziny drewnianej za pomocą śrub rozporowych. Przed mocowaniem okapu do sufitu podwieszanego należy upewnić się, czy sufit podwieszany jest prawidłowo umocowany do stropu i ścian. a) Za pomocą ołówka lub podobnego przyrządu należy na stropie lub suficie podwieszanym zaznaczyć środek ramy nośnej ( nad środkiem płyty grzewczej ) b) Za pomocą szablonu kartonowego zaznaczyć położenie czterech otworów na śruby mocujące tak, aby otwór wyznaczający środek szablonu pokrywał się ze znakiem na stropie. Przy wyznaczaniu położenia otworów należy pamiętać, aby dłuższy bok szablonu był równoległy do dłuższego boku płyty grzewczej. c) Wywiercić 4 otwory: - w stropie, w suficie f 10 mm, - w suficie podwieszanym lub w półce drewnianej f 8 mm Za pomocą szablonu wytyczyć okrąg o średnicy 125 mm, który służy do wycięcia otworu w stropie w celu przeprowadzenia przewodu kominowego jeżeli okap jest wykorzystywany w wersji wyciąg. Uwaga: ze względu na bardzo zróżnicowane konstrukcje stropów wybór sposobu mocowania jest uzależniony od oceny instalatora. Należy podkreślić, że mocowanie musi być bardzo dokładne ze względu na masę urządzenia oraz ewentualne przesunięcia boczne wywołane naprężeniami powstającymi w urządzeniu. Tylko następujące rodzaje stropów nadają się do podwieszania okapów wyspowych: - masywne stropy betonowe - należy używać kołków rozporowych do betonu (nie wchodzą w skład dostawy), - masywne stropy drewniane - należy używać śrub f 10 mm do drewna o minimalnej długości 120 mm (nie wchodzą w skład dostawy), - stropy z pustaków o grubości ścianki min. 20 mm - w tym przypadku używać czterech kołków rozporowych i śrub 1 dostarczonych wraz z urządzeniem. Po zamocowaniu należy upewnić się, że podstawa jest całkowicie stabilna nawet gdy rama jest poddawana oddziaływaniu naprężeń bocznych, - jeżeli strop ma nośność nieodpowiednią dla danego typu okapu, montażysta powinien go wzmocnić na odpowiedniej powierzchni tak, aby przeniósł on obciążenie od okapu.

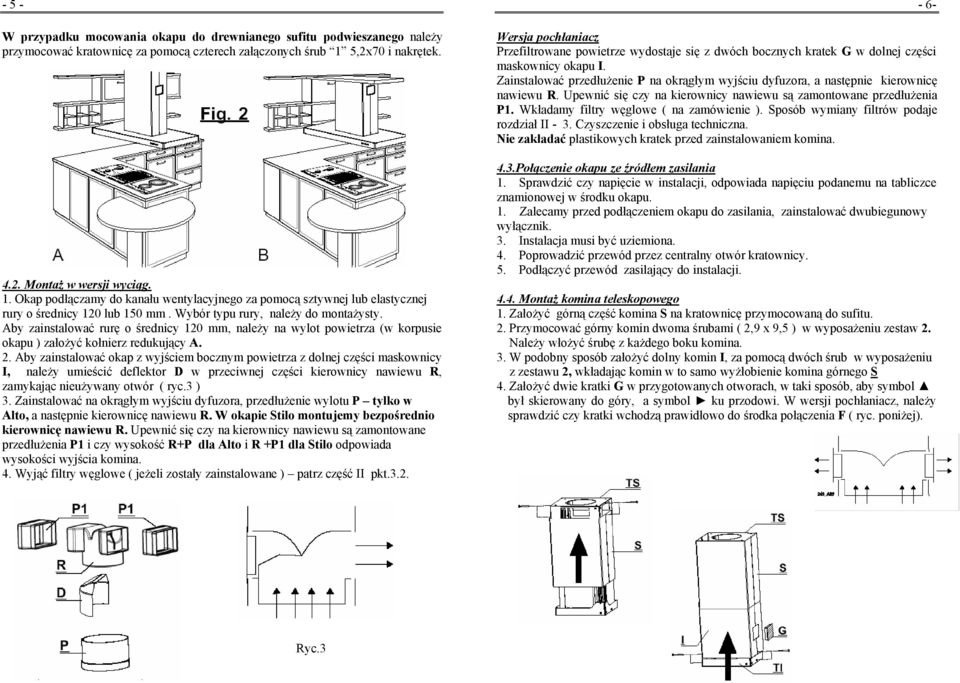

6 - 5 - W przypadku mocowania okapu do drewnianego sufitu podwieszanego należy przymocować kratownicę za pomocą czterech załączonych śrub 1 5,2x70 i nakrętek Montaż w wersji wyciąg. 1. Okap podłączamy do kanału wentylacyjnego za pomocą sztywnej lub elastycznej rury o średnicy 120 lub 150 mm. Wybór typu rury, należy do montażysty. Aby zainstalować rurę o średnicy 120 mm, należy na wylot powietrza (w korpusie okapu ) założyć kołnierz redukujący A. 2. Aby zainstalować okap z wyjściem bocznym powietrza z dolnej części maskownicy I, należy umieścić deflektor D w przeciwnej części kierownicy nawiewu R, zamykając nieużywany otwór ( ryc.3 ) 3. Zainstalować na okrągłym wyjściu dyfuzora, przedłużenie wylotu P tylko w Alto, a następnie kierownicę nawiewu R. W okapie Stilo montujemy bezpośrednio kierownicę nawiewu R. Upewnić się czy na kierownicy nawiewu są zamontowane przedłużenia P1 i czy wysokość R+P dla Alto i R +P1 dla Stilo odpowiada wysokości wyjścia komina. 4. Wyjąć filtry węglowe ( jeżeli zostały zainstalowane ) patrz część II pkt.3.2. Wersja pochłaniacz Przefiltrowane powietrze wydostaje się z dwóch bocznych kratek G w dolnej części maskownicy okapu I. Zainstalować przedłużenie P na okrągłym wyjściu dyfuzora, a następnie kierownicę nawiewu R. Upewnić się czy na kierownicy nawiewu są zamontowane przedłużenia P1. Wkładamy filtry węglowe ( na zamówienie ). Sposób wymiany filtrów podaje rozdział II - 3. Czyszczenie i obsługa techniczna. Nie zakładać plastikowych kratek przed zainstalowaniem komina. 4.3.Połączenie okapu ze źródłem zasilania 1. Sprawdzić czy napięcie w instalacji, odpowiada napięciu podanemu na tabliczce znamionowej w środku okapu. 1. Zalecamy przed podłączeniem okapu do zasilania, zainstalować dwubiegunowy wyłącznik. 3. Instalacja musi być uziemiona. 4. Poprowadzić przewód przez centralny otwór kratownicy. 5. Podłączyć przewód zasilający do instalacji Montaż komina teleskopowego 1. Założyć górną część komina S na kratownicę przymocowaną do sufitu. 2. Przymocować górny komin dwoma śrubami ( 2,9 x 9,5 ) w wyposażeniu zestaw 2. Należy włożyć śrubę z każdego boku komina. 3. W podobny sposób założyć dolny komin I, za pomocą dwóch śrub w wyposażeniu z zestawu 2, wkładając komin w to samo wyżłobienie komina górnego S 4. Założyć dwie kratki G w przygotowanych otworach, w taki sposób, aby symbol był skierowany do góry, a symbol ku przodowi. W wersji pochłaniacz, należy sprawdzić czy kratki wchodzą prawidłowo do środka połączenia F ( ryc. poniżej) Ryc.3
