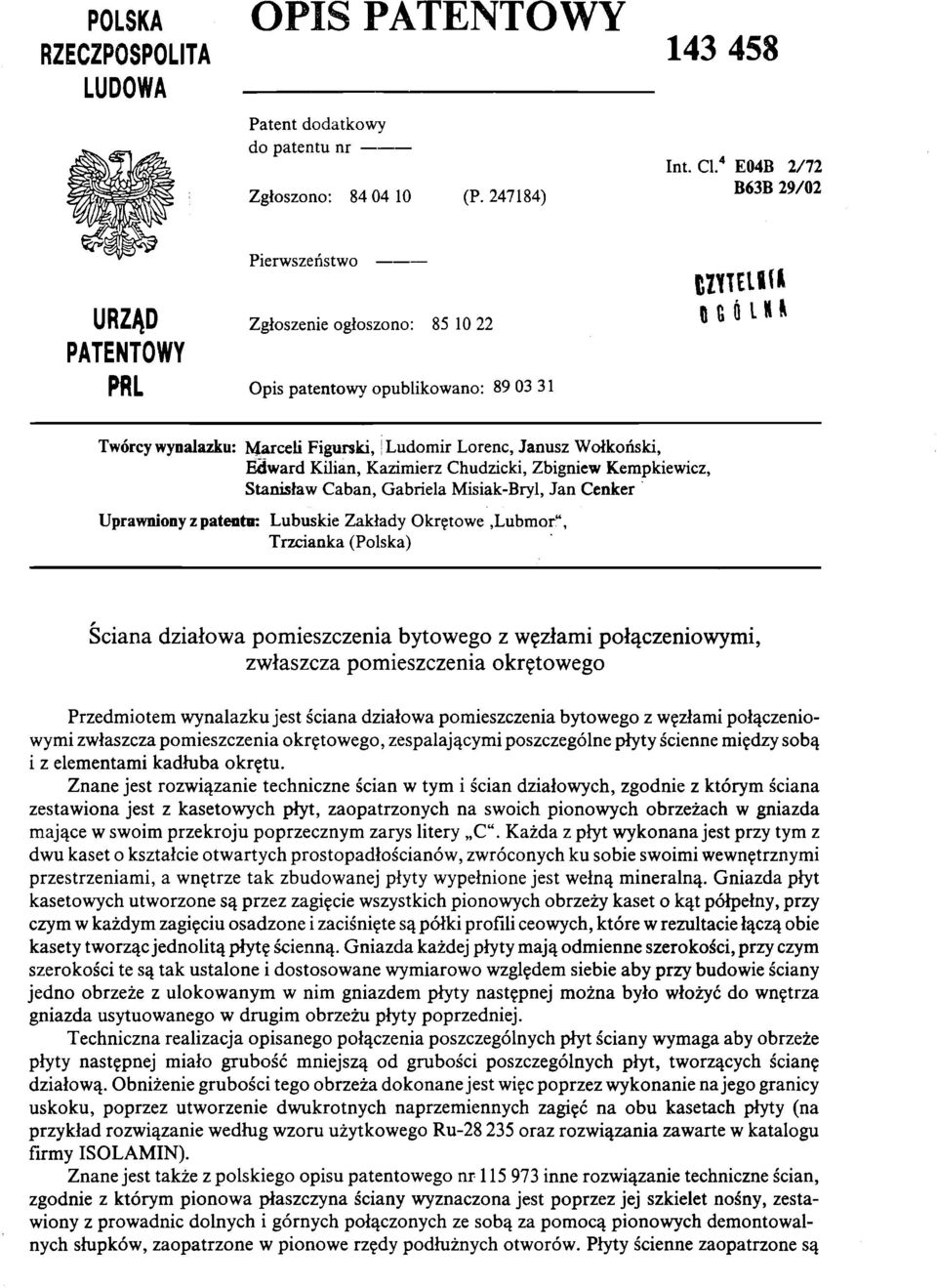

1 POLSKA RZECZPOSPOLITA LUDOWA OPIS PATENTOWY Patent dodatkowy do patentu nr Zgłoszono: (P ) Int. Cl.4 E04B 2/72 B63B 29/02 URZĄD PATENTOWY PRL Pierwszeństwo Zgłoszenie ogłoszono: Opis patentowy opublikowano: IHTUIU Ifift U* Twórcywynalazku: NJarceli Figurski,! Ludomir Lorenc, Janusz Wołkoński, Edward Kilian, Kazimierz Chudzicki, Zbigniew Kempkiewicz, Stanisław Caban, Gabriela Misiak-Bryl, Jan Cenker Uprawniony z patenta: Lubuskie Zakłady Okrętowe,Lubmor", Trzcianka (Polska) Ściana działowa pomieszczenia bytowego z węzłami połączeniowymi, zwłaszcza pomieszczenia okrętowego Przedmiotem wynalazku jest ściana działowa pomieszczenia bytowego z węzłami połączenio wymi zwłaszcza pomieszczenia okrętowego, zespalającymi poszczególne płyty ścienne między sobą i z elementami kadłuba okrętu. Znane jest rozwiązanie techniczne ścian w tym i ścian działowych, zgodnie z którym ściana zestawiona jest z kasetowych płyt, zaopatrzonych na swoich pionowych obrzeżach w gniazda mające w swoim przekroju poprzecznym zarys litery C". Każda z płyt wykonana jest przy tym z dwu kaset o kształcie otwartych prostopadłościanów, zwróconych ku sobie swoimi wewnętrznymi przestrzeniami, a wnętrze tak zbudowanej płyty wypełnione jest wełną mineralną. Gniazda płyt kasetowych utworzone są przez zagięcie wszystkich pionowych obrzeży kaset o kąt półpełny, przy czym w każdym zagięciu osadzone i zaciśnięte są półki profili ceowych, które w rezultacie łączą obie kasety tworząc jednolitą płytę ścienną. Gniazda każdej płyty mają odmienne szerokości, przy czym szerokości te są tak ustalone i dostosowane wymiarowo względem siebie aby przy budowie ściany jedno obrzeże z ulokowanym w nim gniazdem płyty następnej można było włożyć do wnętrza gniazda usytuowanego w drugim obrzeżu płyty poprzedniej. Techniczna realizacja opisanego połączenia poszczególnych płyt ściany wymaga aby obrzeże płyty następnej miało grubość mniejszą od grubości poszczególnych płyt, tworzących ścianę działową. Obniżenie grubości tego obrzeża dokonane jest więc poprzez wykonanie najego granicy uskoku, poprzez utworzenie dwukrotnych naprzemiennych zagięć na obu kasetach płyty (na przykład rozwiązanie według wzoru użytkowego Ru oraz rozwiązania zawarte w katalogu firmy ISOLAMIN). Znane jest także z polskiego opisu patentowego nr inne rozwiązanie techniczne ścian, zgodnie z którym pionowa płaszczyna ściany wyznaczona jest poprzez jej szkielet nośny, zesta wiony z prowadnic dolnych i górnych połączonych ze sobą za pomocą pionowych demontowalnych słupków, zaopatrzone w pionowe rzędy podłużnych otworów. Płyty ścienne zaopatrzone są

2 natomiast wpionowe rzędy zaczepów hakowych, usytuowanych w pobliżu obrzeży bocznych tych płyt i stanowiące ich integralną część. Płyty ścienne zamocowane są na słupkach poprzez wciśnięcie rzędów zaczepów hakowych płyt w rzędy podłużnych otworów wykonanych w słupkach. Prowanice dolne umocowane są za pomocą śrub regulacyjnych do pokładu dolnego, zaś prowadnice górne mocowane są do pokładu górnego za pomocą wieszaków. W obu znanych rozwiązaniach technicznych płyty ścienne wykonane są za pomocą gięcia z płaskich, najczęściej prostokątnych arkuszy blach i poprzez odgięcie pod kątem prostym ich obrzeży, uzyskują kształt prostopadłościanu pozbawionego jednej z podstaw. W rozwiązaniu pierwszym płytę ścienną tworzą wszakże dwie kasety zwrócone wnętrzami ku sobie i wypełnione wełną mineralną, zaś w rozwiązaniu drugim płytę tworzy jedna kaseta również wypełniona wełną mineratoa, v, ZnAt-tózWiązania techniczne mają szereg niekorzystnych cech, z których najistotniejsze to niezbyt IsfcdtyiCżtiy wygląd miejsca połączenia sąsiednich płyt i duża ilość oddzielnych elementów składowych. Istotę wynalazku stanowi ściana działowa, pokryta obustronnie powłoką dekoracyjną, cha rakteryzująca się tym, że na złączu płyt ściennych formujących tę ścianę utworzona szczelina ma oba brzegi ukształtowane łukowo o identycznym promieniu gięcia, przy czym gniazdo w płycie ściennej zaopatrzone jest w profil ceowy i utworzone ono jest poprzez łukowe zagięcie o kąt półpełny pionowych brzegów blach obu kaset płyty ściennej, które to brzegi zawinięte do wnętrza profilu ceowego zaciśnięte są najego półkach, tak abyłączna grubość tego łukowego zagięcia była większa od grubości półki profilu ceowego oraz podwójnej grubości zagiętej blachy, przy czym profil ceowy oparty jest powierzchnią zewnętrzną środnika o wełnę mineralną wypełniającą wnętrze płyty ściennej, która jest trwale doń przyklejona. Dalszą istotną cechą wynalazku jest kształt wypustu utworzonego na obrzeżu płyty ściennej po przeciwnej stronie gniazda, którego uskok wykonany jest poprzez podwójne zafałdowanie blach obu kaset w kształcie zbliżonym do spłaszczonej litery S", przy czym to podwójne zafałdowanie łukowego zagięcia ma łączną grubość większą od trzech grubości blachy tworzącej ten wypust. Zastosowanie uskoku w kształcie litery S" nadaje ponadto obrzeżom wypustu większej sprężystości, która powoduje doszczelnianie złącza po usytuowaniu wypustu w gnieździe. Wypust płyty ściennej kolejno montowanej podczas budowy ściany działowej jest sprężyście wciśnięty i osadzony suwliwie w gnieździe płyty poprzedniej, która ustawiona jest w korytkach prowadnic dolnej i górnej, przyczym oba korytkaprowadnic majązbieżne ścianki, a końce ścianek prowadnicy górnej są zagięte na zewnątrz korytka i są równoległe do jego podstawy, do której przytwierdzone są elementy wieszakowe, zaś końce ścianek prowadnicy dolnej mają rozbieżne skońce odgięcia. Rozwiązanie techniczne według wynalazku charakteryzuje się prostotą konstrukcji ściany działowej poprzez zmniejszenie ilości części składowych, montowanych i łączonych ze sobą na okręcie oraz zapewnia wyższą estetykę ściany jako całości. Ściana działowa według wynalazku cechuje się również wyższą ognioodpornością w porównaniu do znanych rozwiązań technicznych tego rodzaju ścian oraz ognioszczelnością, ponieważ konstrukcja płyt ściennych o łukowych brzegach pozwala ponadto na doszczelnianie złącz przy wykorzystaniu powstałych naturalnych zaczepów, przyczyniających się do trwałego utrzymywania wciśniętego w szczelinę plastycznego szczeliwa, nawet po jego zestaleniu, a ma to zwłaszcza zastosowanie przy budowie sanitariatów i innych pomieszczeń o dużej wilgotności. Przedmiot wynalazku przedstawionyjest w przykładzie wykonania na rysunku, na którym fig. 1 uwidacznia ścianę działową wpoprzecznym przekroju pionowym wraz z prowadnicami, fig. 2 płytę ścienną w poprzecznym przekroju płaszczyzną poziomą, a fig. 3 połączenie dwóch sąsiednich płyt ściennych w poprzecznym przekroju płaszczyzną poziomą. Ściana działowa według wynalazku składa się z płyt ściennych P, pokrytych obustronnie powłoką dekoracyjną, złączonych ze sobą wzdłuż obrzeży pionowych za pomocą gniazd 1 i wypustów 5. W pozycji pionowej płyty ścienne utrzymywane są za pomocą prowadnic górnych i dolnych. Prowadnice wykonane są w kształcie korytka o zbieżnych ściankach 11, przy czym brzegi 10 ścianek prowadnicy górnej są zagięte na zewnątrz pod kątem zbliżonym do 90, a do podstawy 9

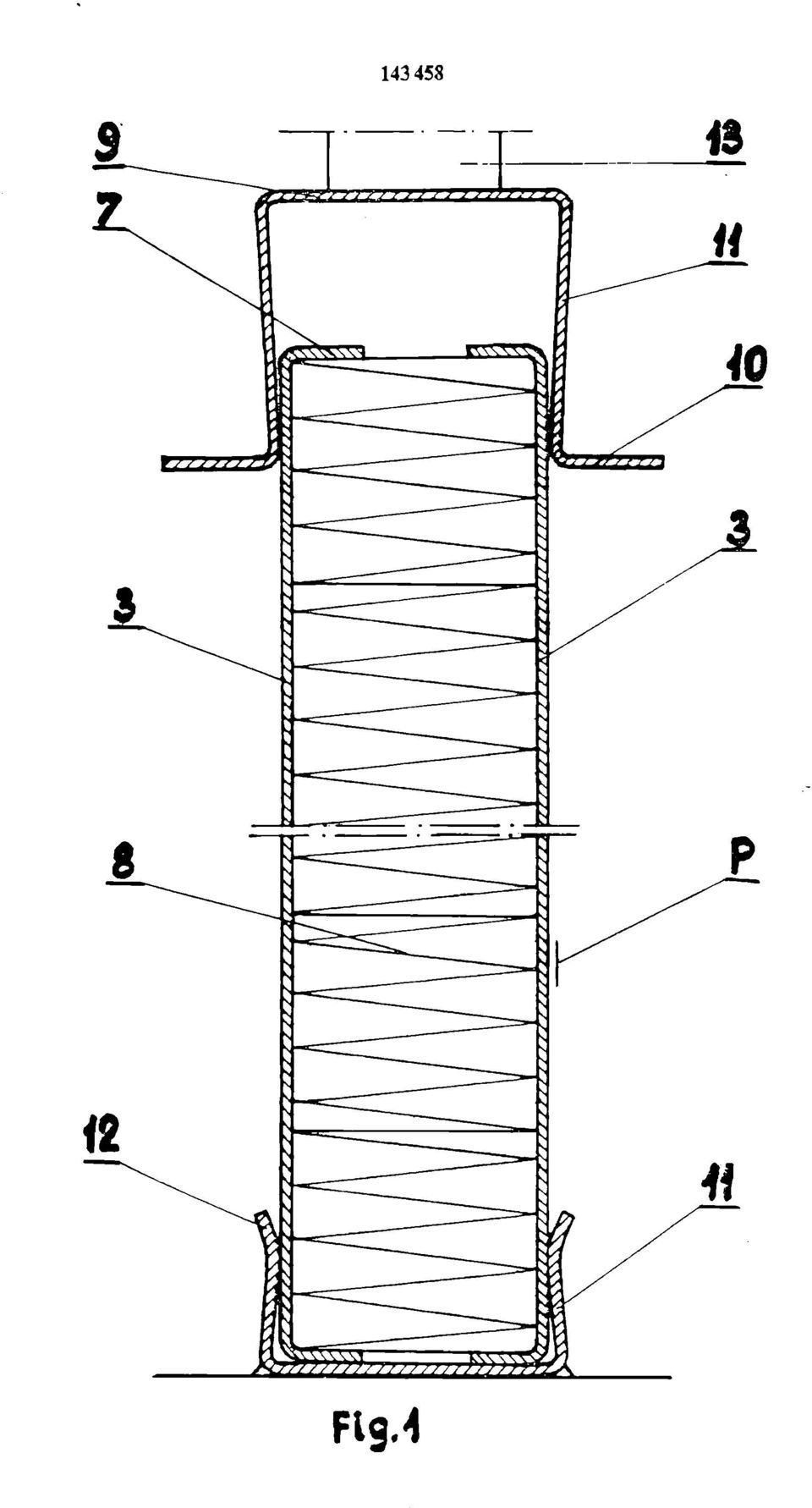

3 korytka przytwierdzone są elementy wieszakowe 13, zaś brzegi ścianek prowadnicy dolnej mają rozbieżne skośne odgięcia 12, ułatwiające wprowadzenie i osadzenie płyt ściennych. Skośne ścianki prowadnic dolnej i górnej zagięte są do wewnątrz korytka tak, że minimalna odległość między nimi jest mniejsza od grubości płyty ściennej P, co zapewnia sprężyste osadzenia poszczególnych płyt w tych prowadnicach. Tworzące ścianę działową płyty ścienne P są złożone z ukształtowanych za pomocą obróbki plastycznej kaset 3, które mają kształt zbliżony do otwartego prostopadłościanu to jest prostopadłościanu pozbawionego jednej z podstaw, przy czym wymiar grubości kasetyjest wielokrotnie mniejszy od wymiaru szerokości i długości jej podstawy. Kasety 3 są zwrócone ku sobie zagiętymi obrzeżami w tym także brzegami 7, wykonanymi na obrzeżach poziomych i wypełnione są wełną mineralną 8, złożoną z pasów o prostopadłym ułożeniu włókien do powierzchni wewnętrznych obu kaset i są doń trwale przyklejone. Takwykona płyta ścienna zaopatrzona jest na jednym pionowym obrzeżu w gniazdo 1, a na drugim przeciwległym pionowym obrzeżu w wypust 5. Gniazdo 1 ukształtowane jest poprzez zagięcie bocznych pionowych obrzeży kaset o kąt półpełny, przy czym między zagiętymi końcami każdej z kaset, tworzącymi łukowe zagięcie 2, zaciśnięta jest półka profilu ceowego 4, łączącego obie kasety wzdłuż długości gniazda. Zewnętrzne powierzchnie obu kaset 3 tworzących płytę ścienną są gładkie i pokryte dekoracyjną powłoką, a przejście z tych powierzchni na niżej położone powierzchnie wypustu dokonanejest za pomocą gięcia w wyniku którego ukształtowane zostaje na obu kasetach podwójne zafałdowanie łukowego zagięcia 6 w kształcie spłaszczonej litery Stt. Dla zapewnienia walorów estetycznych połączeń sąsiadujących ze sobą płyt ściennych, zagięcia kaset początkujące tworzenie gniazd i wypustów mają zawsze taki sam promień R. Ściana szalunkowa według wynalazku ma zastosowanie do obudowy pomieszczeń bytowych, ze szczególnym przeznaczeniem do obudowy pomieszczeń mieszakalnych na siatkach wodnych. Zastrzeżenia patentowe 1. Ściana działowa pomieszczenia bytowego z węzłami połączeniowymi, zwłaszcza pomie szczenia okrętowego, składająca się z płyt ściennych wypełnionych wewnątrz wełną mineralną, usytuowanych w układzie podziału modułowego, połączonych między sobą za pomocą elementów złącznych uformowanych w posaci gniazda i wypustu oraz umocowanych na dolnych i górnych obrzeżach w prowadnicach przytwierdzonych do stałej konstrukcji szkieletowej przy pomocy elementów pośrednich, znamienna tym, że na złączu sąsiednich płyt ściennych utworzona szczelina ma oba brzegi ukształtowane łukowo o identycznym promieniu (R), przy czym ukształtowane gniazdo (1) w płycie ściennej (P) zaopatrzone jest w profil ceowy (4) usytuowany pomiędzydwiema kasetami (3) oparty powierzchnią zewnętrzną środnika o wełnę mineralną (8) wypełniającą wnę trze kaset i doń trwale przyklejoną, utworzone jest poprzez łukowe zagięcie o kąt półpełny pionowych brzegów blach obu kaset zaciskających półki profilu ceowego do jego wnętrza, tak aby łączna grubość łukowego zagięcia (2) była większa od grubości półki profilu ceowego oraz podwój nej grubości zagiętej blachy, zaś wypust (5) w płycie ściennej utworzony jest na przeciwległym jej brzegu, którego uskok wykonano poprzez podwójne zafałdowanie blach obu kaset w kształcie zbliżonym do spłaszczonej litery Sa, i to podwójne zafałdowanie łukowego zagięcia (6) ma łączną grubość większą od trzech grubości blachy tworzącej to zagięcie, a powstały przy tym o sprężystych obrzeżach ten wypust (5) usytuowany w gnieździe (1) poprzedniej płyty ściennej jest suwliwie w nim osadzony. 2, Ściana działowa według zastrz. 1, znamienna tym, że na złączach pomiędzy sąsiednimi płytami ściennymi (P), po obu stronach ściany ma szczeliny uformowane w przekroju poprzecznym w kształcie zbliżonym do litery X, stwarzając naturalne zaczepy dla dwóch rzędów masy doszczelniającej. 3 Ściana działowa według zastrz. 1, znamienna tyra, że ma prowadnicę górną w kształcie korytka o zbieżnych ściankach, których oba brzegi (10) są zagięte na zewnątrz tego korytka i są równoległe do jego podstawy (2) oraz ma prowadnicę dolną także w kształcie korytka o zbieżnych ściankach (11), których oba brzegi mają rozbieżne skośne odgięcia (12), zaś do podstawy (2) korytka prowadnicy górnej przytwierdzony jest element wieszakowy (13).

4 Flg.4

5 FU. 2

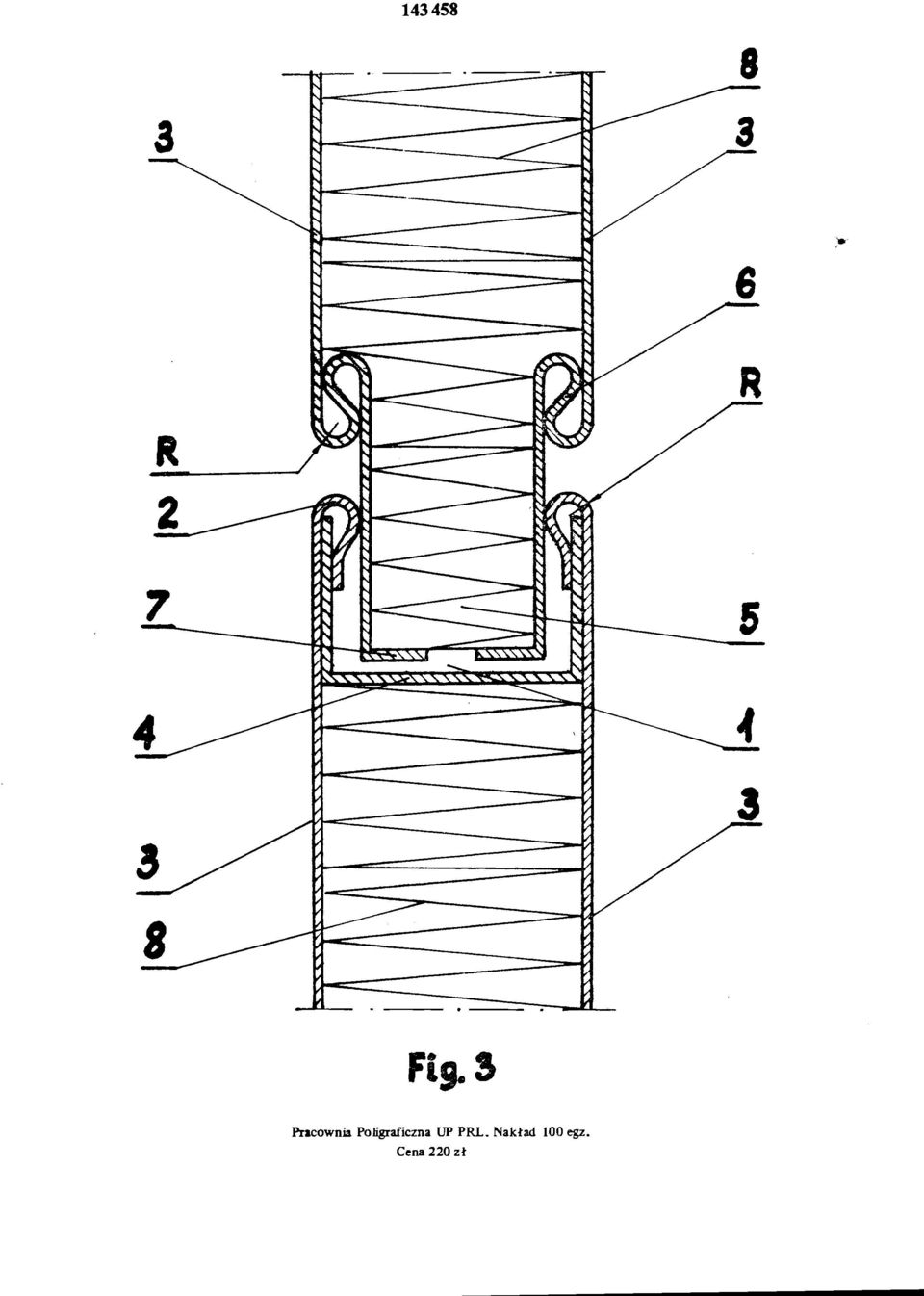

6 Fig. 3 Pncownia Poligraficzna UP PRL. Nakład 100 egz. Cena 220 zł
