1 OPIS PRZEDMIOTU ZAMÓWIENIA Stacja analityczna Postępowanie numer: WIChiP/390-11/14 Wymagane cechy: 1. Całkowicie zautomatyzowany system musi umożliwiać oznaczanie powierzchni właściwej metodą BET (Brunauer, Emmett i Teller) jedno- i wielopunktową oraz wielkości i dystrybucji porów w tym mikro- i mezoporów. 2. Dwa porty pomiarowe, z których każdy musi pozwalać na pomiar dystrybucji mikroporów. 3. Aparat musi być wyposażony w układ sorpcji par, w tym pary wodnej i węglowodorów. Cały układ od źródła par do celki pomiarowej musi być termostatowany. 4. Porty pomiarowe muszą posiadać zabezpieczenie przed przedostaniem się zanieczyszczeń do układu próżniowego (np. filtry). 5. Zakres mierzonych średnic porów od 0,35 nm do 500 nm. 6. Mierzona objętość porów od 0,0001 cm 3 /g. 7. Mierzona powierzchnia właściwa od minimum 0,01 m 2 /g (lub od 0,0005 m 2 /g dla kryptonu). 8. System czujników ciśnienia o różnych zakresach, które przełączają się automatycznie w zależności od wartości aktualnego ciśnienia. 9. Liczba wbudowanych do aparatu czujników ciśnienia dla każdego portu pomiarowego: Zakres mm Hg nie mniej jak jeden Zakres 0-10 mmhg nie mniej jak jeden. Zakres 0-1 mmhg nie mniej jak jeden 10. Rozdzielczość czujników ciśnienia nie gorsza niż: 0, mmhg 1 mmhg 0,00001 mmhg 10 mmhg, 0,001 mmhg 1000 mmhg 11. Minimalna wartość ciśnienia: nie gorsza niż 10-8 mmhg 12. Zakres ciśnień względnych P/P o od 10-7 do 0,999 dla N 2 (gdzie P o to ciśnienie pary nasyconej). 13. Dokładność pomiaru ciśnienia: nie gorsza niż ±0,15 % dla zakresów ciśnień mm Hg 0-10 mm Hg i 0-1 mmhg Strona 1 z 5

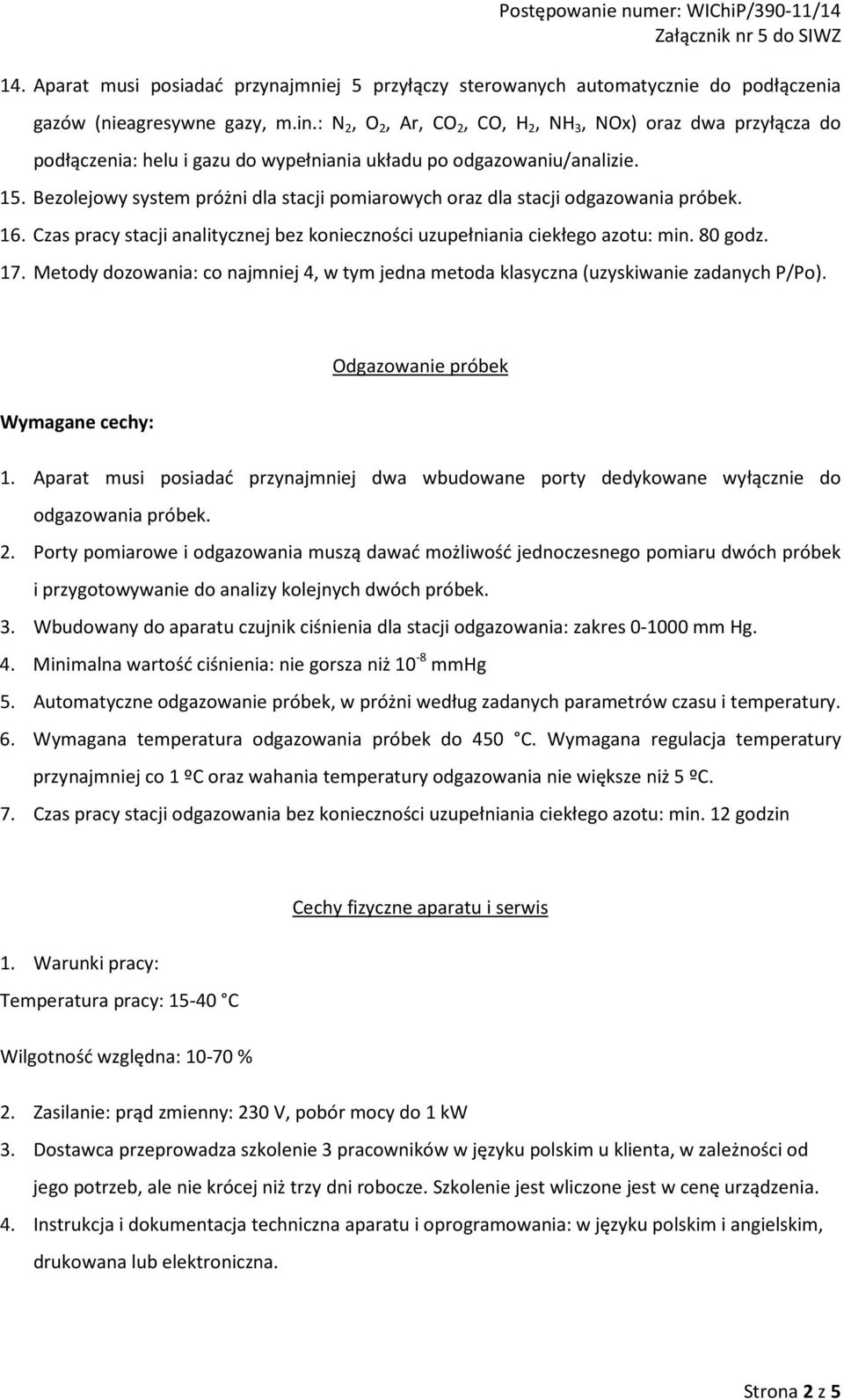

2 14. Aparat musi posiadać przynajmniej 5 przyłączy sterowanych automatycznie do podłączenia gazów (nieagresywne gazy, m.in.: N 2, O 2, Ar, CO 2, CO, H 2, NH 3, NOx) oraz dwa przyłącza do podłączenia: helu i gazu do wypełniania układu po odgazowaniu/analizie. 15. Bezolejowy system próżni dla stacji pomiarowych oraz dla stacji odgazowania próbek. 16. Czas pracy stacji analitycznej bez konieczności uzupełniania ciekłego azotu: min. 80 godz. 17. Metody dozowania: co najmniej 4, w tym jedna metoda klasyczna (uzyskiwanie zadanych P/Po). Odgazowanie próbek Wymagane cechy: 1. Aparat musi posiadać przynajmniej dwa wbudowane porty dedykowane wyłącznie do odgazowania próbek. 2. Porty pomiarowe i odgazowania muszą dawać możliwość jednoczesnego pomiaru dwóch próbek i przygotowywanie do analizy kolejnych dwóch próbek. 3. Wbudowany do aparatu czujnik ciśnienia dla stacji odgazowania: zakres mm Hg. 4. Minimalna wartość ciśnienia: nie gorsza niż 10-8 mmhg 5. Automatyczne odgazowanie próbek, w próżni według zadanych parametrów czasu i temperatury. 6. Wymagana temperatura odgazowania próbek do 450 C. Wymagana regulacja temperatury przynajmniej co 1 ºC oraz wahania temperatury odgazowania nie większe niż 5 ºC. 7. Czas pracy stacji odgazowania bez konieczności uzupełniania ciekłego azotu: min. 12 godzin 1. Warunki pracy: Temperatura pracy: C Cechy fizyczne aparatu i serwis Wilgotność względna: % 2. Zasilanie: prąd zmienny: 230 V, pobór mocy do 1 kw 3. Dostawca przeprowadza szkolenie 3 pracowników w języku polskim u klienta, w zależności od jego potrzeb, ale nie krócej niż trzy dni robocze. Szkolenie jest wliczone jest w cenę urządzenia. 4. Instrukcja i dokumentacja techniczna aparatu i oprogramowania: w języku polskim i angielskim, drukowana lub elektroniczna. Strona 2 z 5

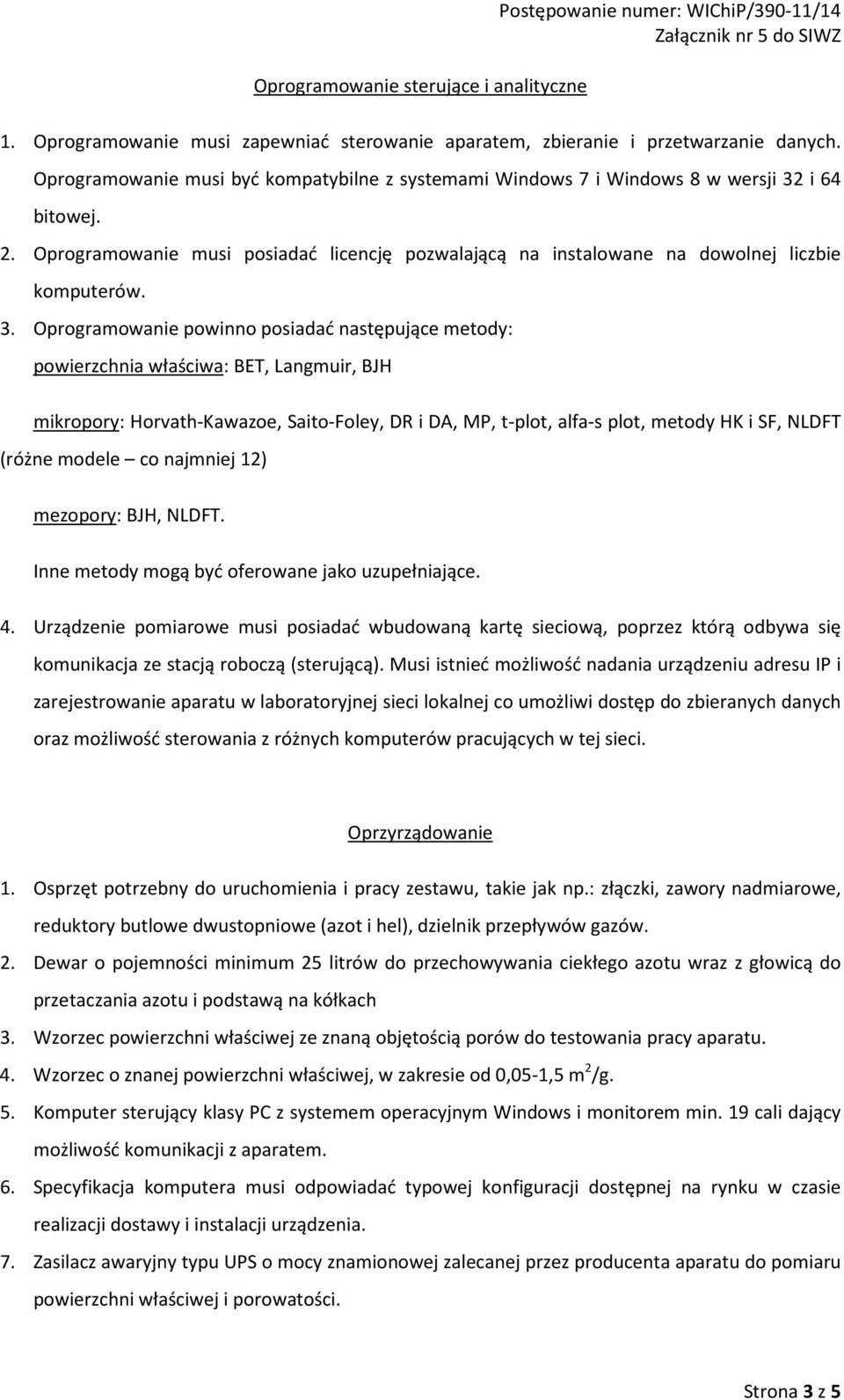

3 Oprogramowanie sterujące i analityczne Postępowanie numer: WIChiP/390-11/14 1. Oprogramowanie musi zapewniać sterowanie aparatem, zbieranie i przetwarzanie danych. Oprogramowanie musi być kompatybilne z systemami Windows 7 i Windows 8 w wersji 32 i 64 bitowej. 2. Oprogramowanie musi posiadać licencję pozwalającą na instalowane na dowolnej liczbie komputerów. 3. Oprogramowanie powinno posiadać następujące metody: powierzchnia właściwa: BET, Langmuir, BJH mikropory: Horvath-Kawazoe, Saito-Foley, DR i DA, MP, t-plot, alfa-s plot, metody HK i SF, NLDFT (różne modele co najmniej 12) mezopory: BJH, NLDFT. Inne metody mogą być oferowane jako uzupełniające. 4. Urządzenie pomiarowe musi posiadać wbudowaną kartę sieciową, poprzez którą odbywa się komunikacja ze stacją roboczą (sterującą). Musi istnieć możliwość nadania urządzeniu adresu IP i zarejestrowanie aparatu w laboratoryjnej sieci lokalnej co umożliwi dostęp do zbieranych danych oraz możliwość sterowania z różnych komputerów pracujących w tej sieci. Oprzyrządowanie 1. Osprzęt potrzebny do uruchomienia i pracy zestawu, takie jak np.: złączki, zawory nadmiarowe, reduktory butlowe dwustopniowe (azot i hel), dzielnik przepływów gazów. 2. Dewar o pojemności minimum 25 litrów do przechowywania ciekłego azotu wraz z głowicą do przetaczania azotu i podstawą na kółkach 3. Wzorzec powierzchni właściwej ze znaną objętością porów do testowania pracy aparatu. 4. Wzorzec o znanej powierzchni właściwej, w zakresie od 0,05-1,5 m 2 /g. 5. Komputer sterujący klasy PC z systemem operacyjnym Windows i monitorem min. 19 cali dający możliwość komunikacji z aparatem. 6. Specyfikacja komputera musi odpowiadać typowej konfiguracji dostępnej na rynku w czasie realizacji dostawy i instalacji urządzenia. 7. Zasilacz awaryjny typu UPS o mocy znamionowej zalecanej przez producenta aparatu do pomiaru powierzchni właściwej i porowatości. Strona 3 z 5

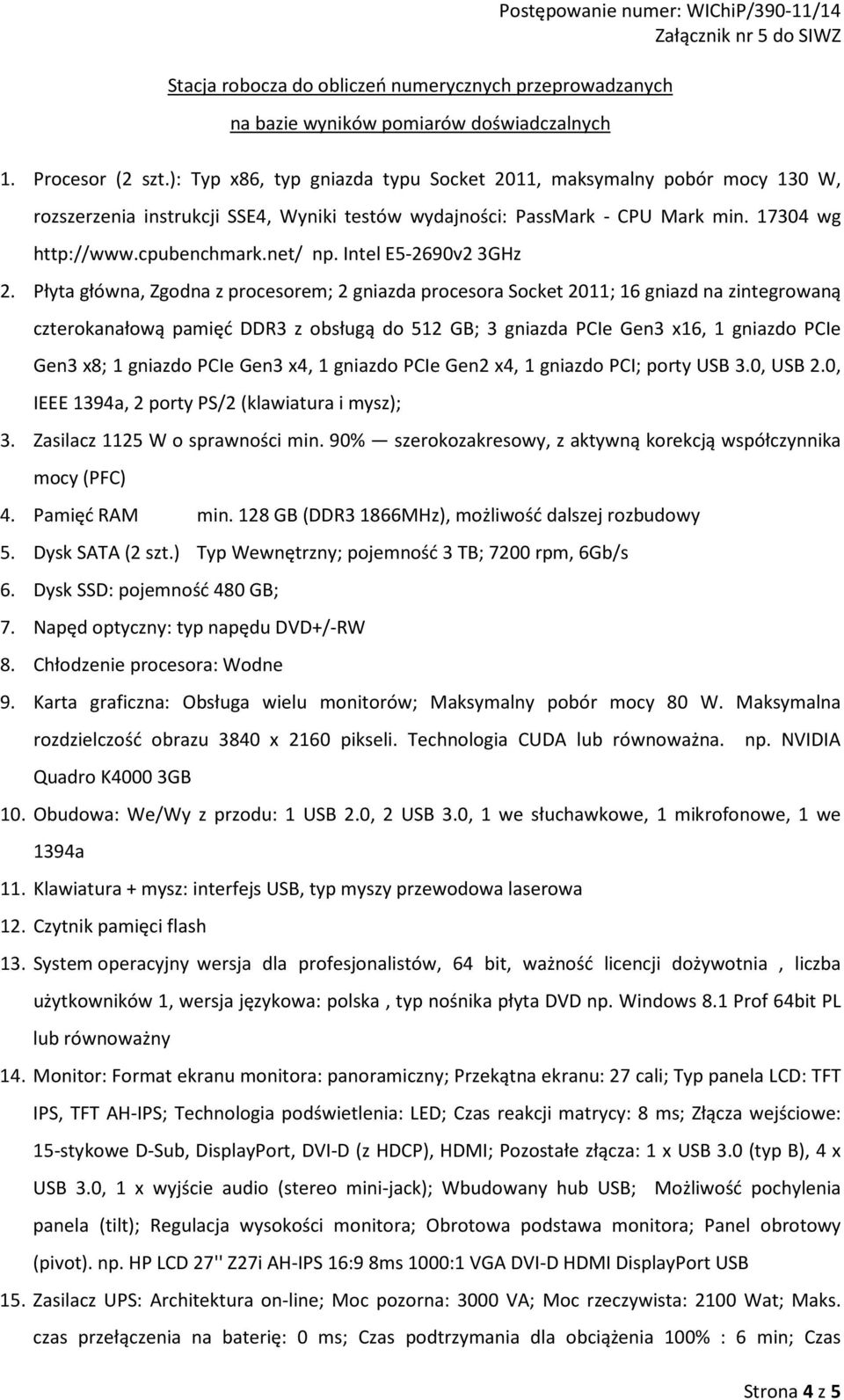

4 Stacja robocza do obliczeń numerycznych przeprowadzanych na bazie wyników pomiarów doświadczalnych 1. Procesor (2 szt.): Typ x86, typ gniazda typu Socket 2011, maksymalny pobór mocy 130 W, rozszerzenia instrukcji SSE4, Wyniki testów wydajności: PassMark - CPU Mark min wg np. Intel E5-2690v2 3GHz 2. Płyta główna, Zgodna z procesorem; 2 gniazda procesora Socket 2011; 16 gniazd na zintegrowaną czterokanałową pamięć DDR3 z obsługą do 512 GB; 3 gniazda PCIe Gen3 x16, 1 gniazdo PCIe Gen3 x8; 1 gniazdo PCIe Gen3 x4, 1 gniazdo PCIe Gen2 x4, 1 gniazdo PCI; porty USB 3.0, USB 2.0, IEEE 1394a, 2 porty PS/2 (klawiatura i mysz); 3. Zasilacz 1125 W o sprawności min. 90% szerokozakresowy, z aktywną korekcją współczynnika mocy (PFC) 4. Pamięć RAM min. 128 GB (DDR3 1866MHz), możliwość dalszej rozbudowy 5. Dysk SATA (2 szt.) Typ Wewnętrzny; pojemność 3 TB; 7200 rpm, 6Gb/s 6. Dysk SSD: pojemność 480 GB; 7. Napęd optyczny: typ napędu DVD+/-RW 8. Chłodzenie procesora: Wodne 9. Karta graficzna: Obsługa wielu monitorów; Maksymalny pobór mocy 80 W. Maksymalna rozdzielczość obrazu 3840 x 2160 pikseli. Technologia CUDA lub równoważna. np. NVIDIA Quadro K4000 3GB 10. Obudowa: We/Wy z przodu: 1 USB 2.0, 2 USB 3.0, 1 we słuchawkowe, 1 mikrofonowe, 1 we 1394a 11. Klawiatura + mysz: interfejs USB, typ myszy przewodowa laserowa 12. Czytnik pamięci flash 13. System operacyjny wersja dla profesjonalistów, 64 bit, ważność licencji dożywotnia, liczba użytkowników 1, wersja językowa: polska, typ nośnika płyta DVD np. Windows 8.1 Prof 64bit PL lub równoważny 14. Monitor: Format ekranu monitora: panoramiczny; Przekątna ekranu: 27 cali; Typ panela LCD: TFT IPS, TFT AH-IPS; Technologia podświetlenia: LED; Czas reakcji matrycy: 8 ms; Złącza wejściowe: 15-stykowe D-Sub, DisplayPort, DVI-D (z HDCP), HDMI; Pozostałe złącza: 1 x USB 3.0 (typ B), 4 x USB 3.0, 1 x wyjście audio (stereo mini-jack); Wbudowany hub USB; Możliwość pochylenia panela (tilt); Regulacja wysokości monitora; Obrotowa podstawa monitora; Panel obrotowy (pivot). np. HP LCD 27'' Z27i AH-IPS 16:9 8ms 1000:1 VGA DVI-D HDMI DisplayPort USB 15. Zasilacz UPS: Architektura on-line; Moc pozorna: 3000 VA; Moc rzeczywista: 2100 Wat; Maks. czas przełączenia na baterię: 0 ms; Czas podtrzymania dla obciążenia 100% : 6 min; Czas Strona 4 z 5

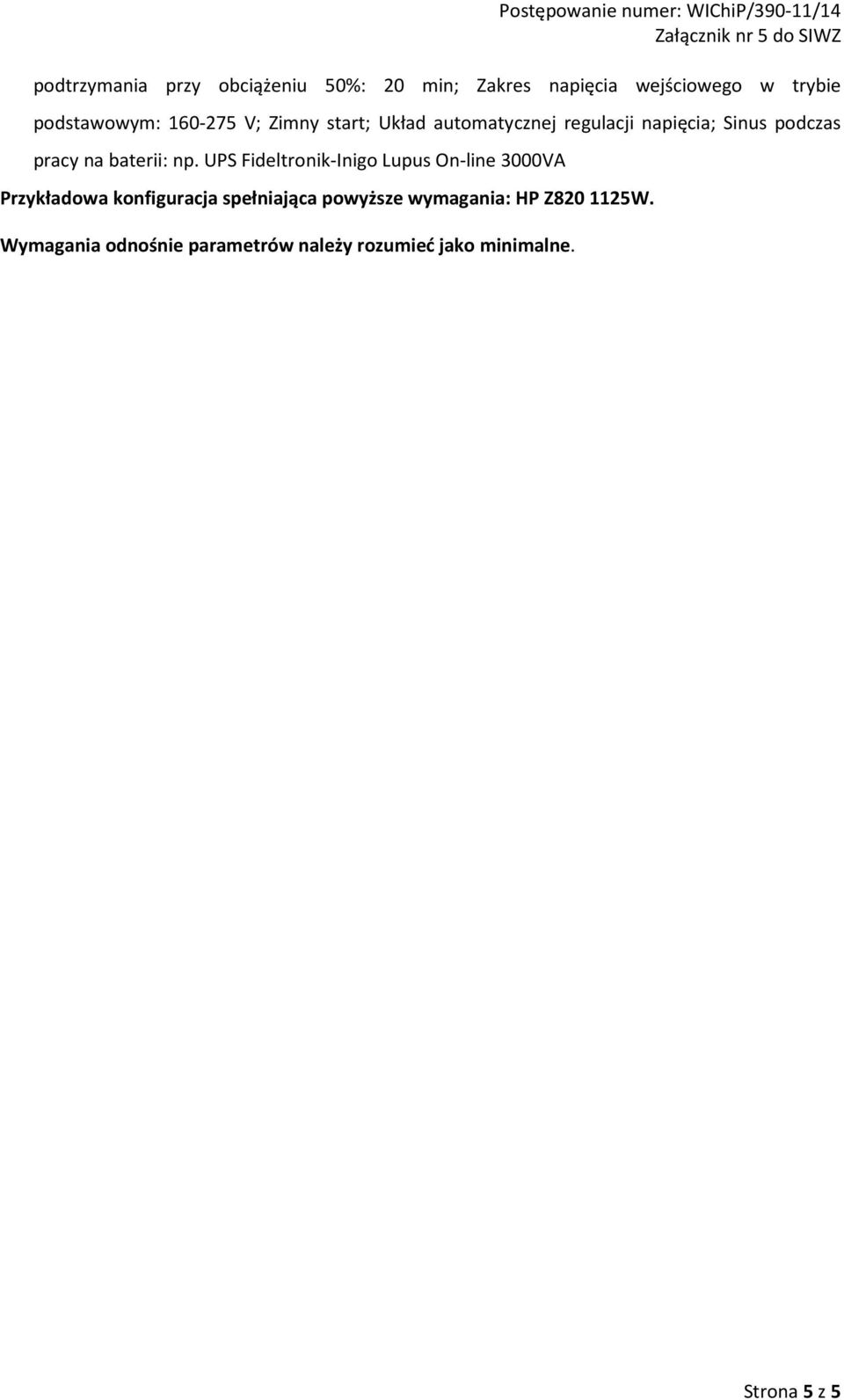

5 podtrzymania przy obciążeniu 50%: 20 min; Zakres napięcia wejściowego w trybie podstawowym: V; Zimny start; Układ automatycznej regulacji napięcia; Sinus podczas pracy na baterii: np. UPS Fideltronik-Inigo Lupus On-line 3000VA Przykładowa konfiguracja spełniająca powyższe wymagania: HP Z W. Wymagania odnośnie parametrów należy rozumieć jako minimalne. Strona 5 z 5
