1 . PROJEKT KONSTRUKCYJNY WIĘŹBY DACHOWEJ Obiekt: Technologiczna wiata magazynowa Adres budowy: Chojnice, ul. Igielska Dz. nr 339/9 Zamawiający: Miejskie Wodociągi Spółka z o.o. Plac Piastowski 27a, Chojnice Projektant: mgr inż. Adam Bartnicki upr. nr LOD/1470/PWOK/10 Sprawdził: mgr inż. Andrzej Sułkowski upr. nr 287/81/92 Rychłowice, czerwiec 2013r Str. 1 / 7

Adam Bartnicki upr. nr LOD/1470/PWOK/10 Sprawdził: mgr inż. Andrzej Sułkowski upr.

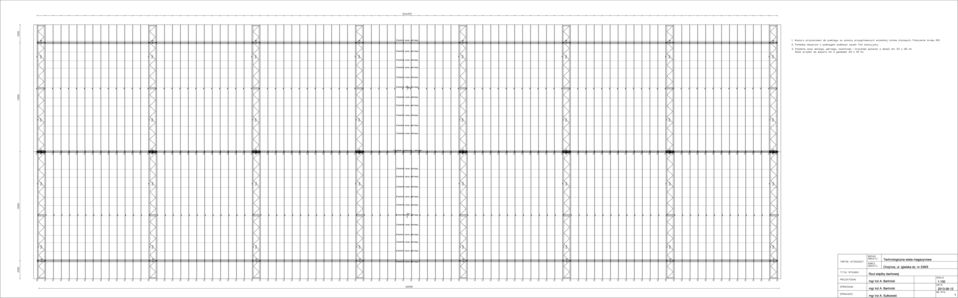

2 Zawartość opracowania I. Opis techniczny 3 1. Dane ogólne 3 2. Dane materiałowe 3 3. Zestawienie obciążeń 3 4. Wytyczne montażowe 4 5. Normy i Aprobaty 5 Informacja BIOZ 6 Oświadczenie 7 II. Rysunki 1. Rzut więźby dachowej Rysunek nr 1 2. Wiązar G1 Rysunek nr 2 III. Załączniki 1. Z1 Analiza statyczna - wydruki obliczeń wiązara G1 Str. 2 / 7

Normy i Aprobaty 5 Informacja BIOZ 6 Oświadczenie 7 II. Rysunki 1.

3 I. Opis techniczny konstrukcji dachu 1.Dane ogólne Niniejsze opracowanie obejmuje projekt budowlany konstrukcji kratownic drewnianych stanowiących konstrukcję nośną dachu technologicznej wiaty magazynowej w Chojnicach, ul. Igielska dz. nr 339/9 Podstawą do opracowania niniejszego projektu jest: - Zlecenie Zamawiającego, - Projekt budowlany technologicznej wiaty magazynowej opracowany przez: Projektowanie, nadzory i pośrednictwo inwestycyjne Mirosław J. Ciemiński Rytel, Ul. Brzezina 6. - Obowiązujące przepisy i normy budowlane. 2. Dane materiałowe. Do wykonania wiązarów dachowych zastosować tarcicę konstrukcyjną iglastą (sosnową lub świerkową) o gr. 49 mm o klasie wytrzymałości C24. Tarcica powinna być wysuszona do 20% wilgotności oraz zaimpregnowana metodą zanurzeniową impregnatami: - przeciw ogniowo KUPRAFUNG - UNIEPALNIACZ (Aprobata Techniczna ITB AT /2012). - przeciw grzybom i owadom KUPRANUFG - NO (Atest Higieniczny HK/B/0797/01/2011) Połączenia elementów wiązarów w węzłach kratownic zaprojektowano na płytki kolczaste M16S ze stali nierdzewnej firmy MITEK. 3. Zestawienie obciążeń. - Obciążenia stałe. a) Pas górny wiązara char. N/m2 - Płyta włóknowo-cementowa typ Eurofala łaty sosnowe 100 Σ = 250 b) Pas dolny wiązara Dopuszczalne maksymalne obciążenie pasa dolnego 10 kg/m2 Str. 3 / 7

nr 339/9 Podstawą do opracowania niniejszego projektu jest: - Zlecenie Zamawiającego, - Projekt budowlany technologicznej wiaty magazynowej opracowany przez: Projektowanie, nadzory i pośrednictwo

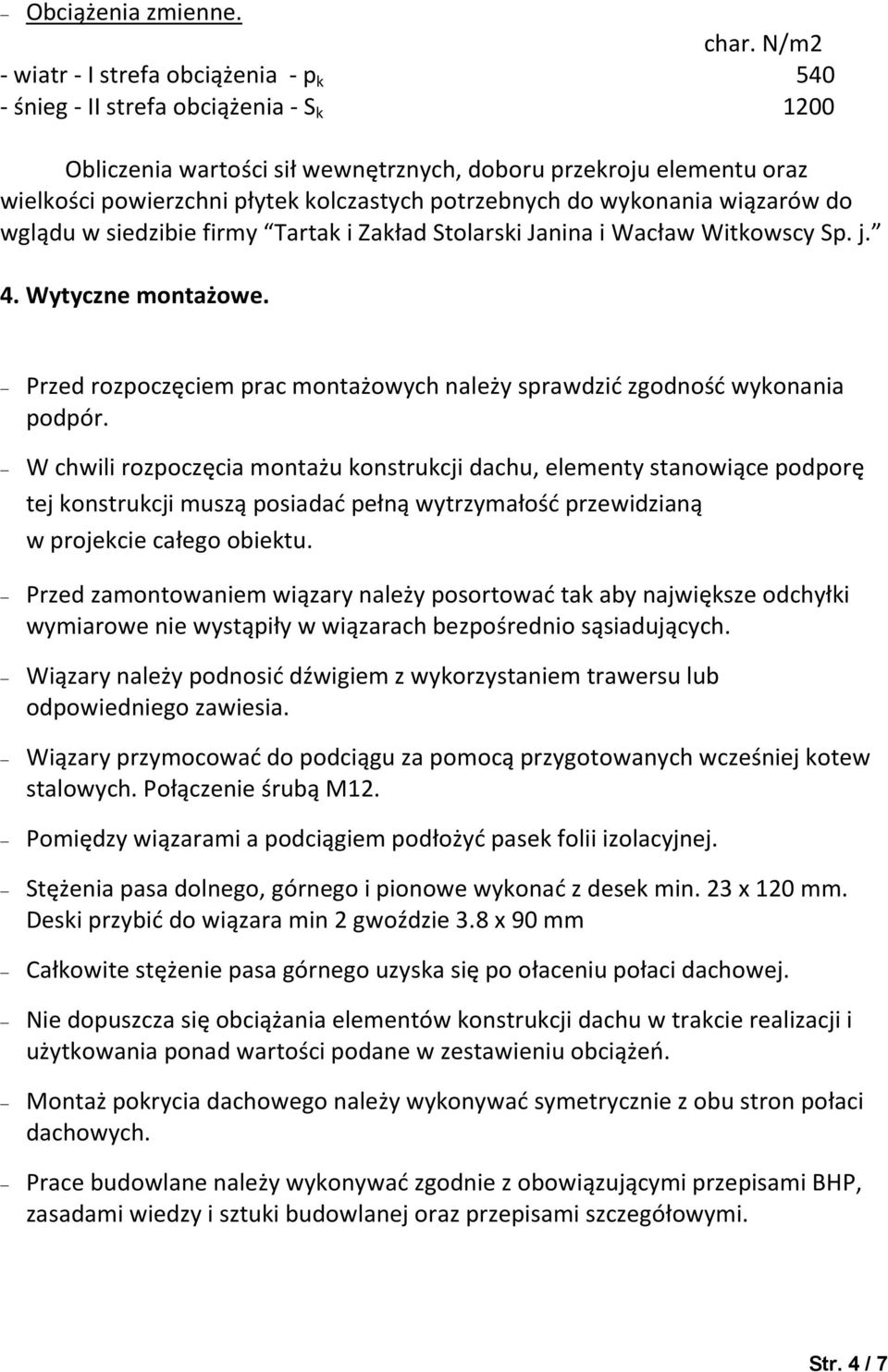

4 - Obciążenia zmienne. char. N/m2 - wiatr - I strefa obciążenia - p k śnieg - II strefa obciążenia - S k 1200 Obliczenia wartości sił wewnętrznych, doboru przekroju elementu oraz wielkości powierzchni płytek kolczastych potrzebnych do wykonania wiązarów do wglądu w siedzibie firmy Tartak i Zakład Stolarski Janina i Wacław Witkowscy Sp. j. 4. Wytyczne montażowe. - Przed rozpoczęciem prac montażowych należy sprawdzić zgodność wykonania podpór. - W chwili rozpoczęcia montażu konstrukcji dachu, elementy stanowiące podporę tej konstrukcji muszą posiadać pełną wytrzymałość przewidzianą w projekcie całego obiektu. - Przed zamontowaniem wiązary należy posortować tak aby największe odchyłki wymiarowe nie wystąpiły w wiązarach bezpośrednio sąsiadujących. - Wiązary należy podnosić dźwigiem z wykorzystaniem trawersu lub odpowiedniego zawiesia. - Wiązary przymocować do podciągu za pomocą przygotowanych wcześniej kotew stalowych. Połączenie śrubą M12. - Pomiędzy wiązarami a podciągiem podłożyć pasek folii izolacyjnej. - Stężenia pasa dolnego, górnego i pionowe wykonać z desek min. 23 x 120 mm. Deski przybić do wiązara min 2 gwoździe 3.8 x 90 mm - Całkowite stężenie pasa górnego uzyska się po ołaceniu połaci dachowej. - Nie dopuszcza się obciążania elementów konstrukcji dachu w trakcie realizacji i użytkowania ponad wartości podane w zestawieniu obciążeń. - Montaż pokrycia dachowego należy wykonywać symetrycznie z obu stron połaci dachowych. - Prace budowlane należy wykonywać zgodnie z obowiązującymi przepisami BHP, zasadami wiedzy i sztuki budowlanej oraz przepisami szczegółowymi. Str. 4 / 7

potrzebnych do wykonania wiązarów do wglądu w siedzibie firmy Tartak i Zakład Stolarski Janina i Wacław Witkowscy Sp. j. 4. Wytyczne montażowe.

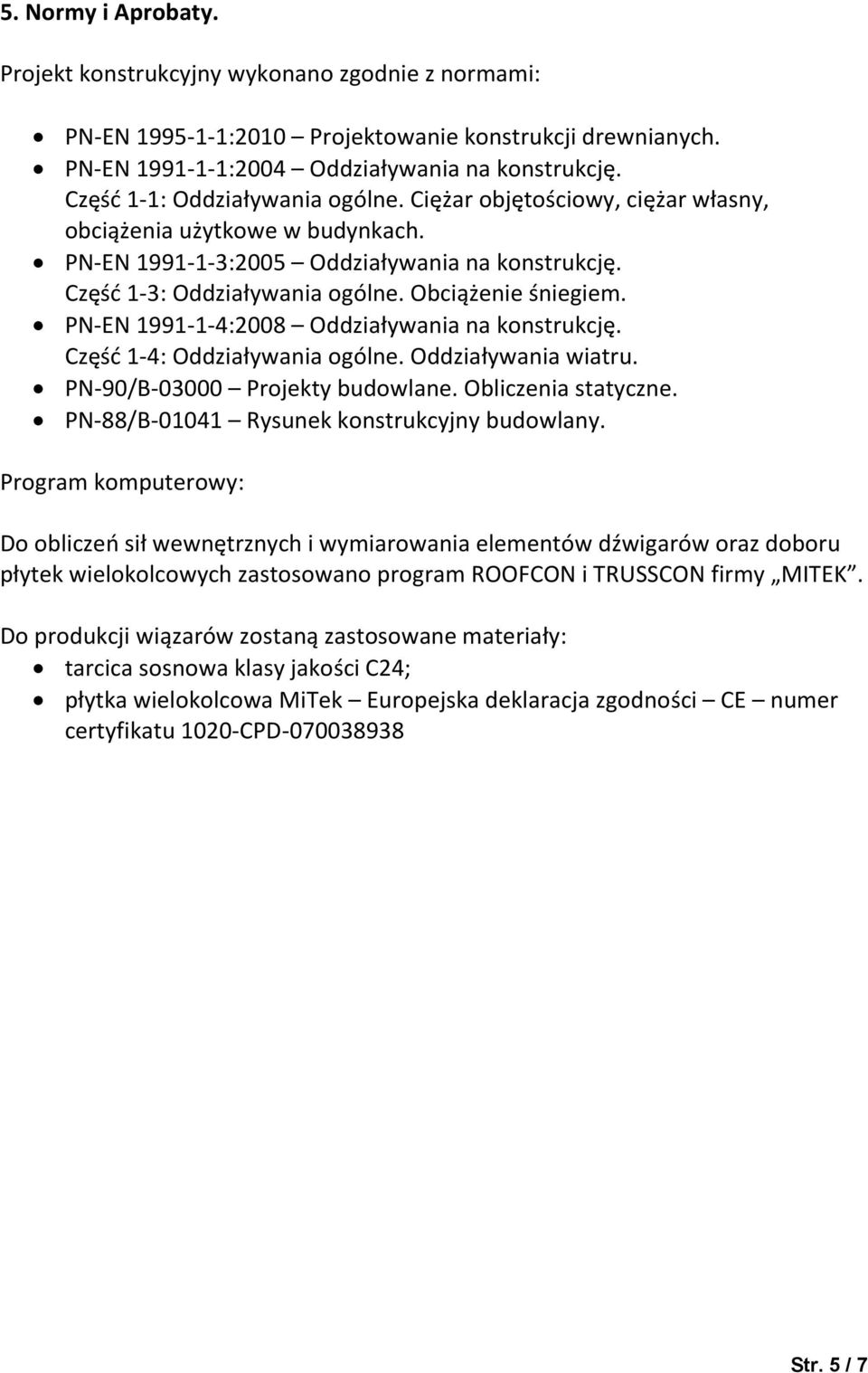

5 5. Normy i Aprobaty. Projekt konstrukcyjny wykonano zgodnie z normami: PN-EN :2010 Projektowanie konstrukcji drewnianych. PN-EN :2004 Oddziaływania na konstrukcję. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN :2005 Oddziaływania na konstrukcję. Część 1-3: Oddziaływania ogólne. Obciążenie śniegiem. PN-EN :2008 Oddziaływania na konstrukcję. Część 1-4: Oddziaływania ogólne. Oddziaływania wiatru. PN-90/B Projekty budowlane. Obliczenia statyczne. PN-88/B Rysunek konstrukcyjny budowlany. Program komputerowy: Do obliczeń sił wewnętrznych i wymiarowania elementów dźwigarów oraz doboru płytek wielokolcowych zastosowano program ROOFCON i TRUSSCON firmy MITEK. Do produkcji wiązarów zostaną zastosowane materiały: tarcica sosnowa klasy jakości C24; płytka wielokolcowa MiTek Europejska deklaracja zgodności CE numer certyfikatu 1020-CPD Str. 5 / 7

Obciążenie śniegiem. PN-EN 1991-1-4:2008 Oddziaływania na konstrukcję. Część 1-4: Oddziaływania ogólne. Oddziaływania wiatru. PN-90/B-03000 Projekty budowlane. Obliczenia statyczne.

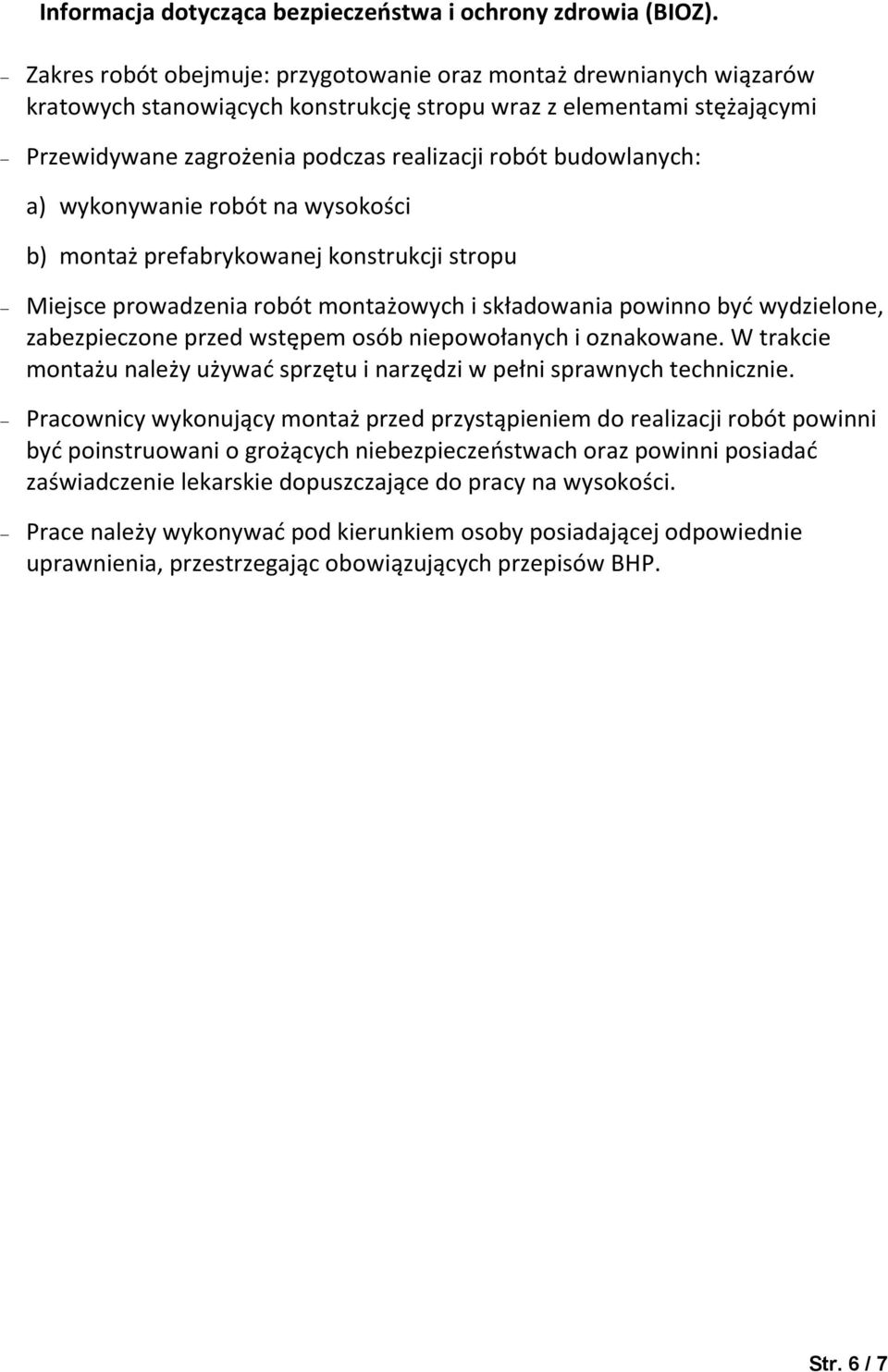

6 Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ). - Zakres robót obejmuje: przygotowanie oraz montaż drewnianych wiązarów kratowych stanowiących konstrukcję stropu wraz z elementami stężającymi - Przewidywane zagrożenia podczas realizacji robót budowlanych: a) wykonywanie robót na wysokości b) montaż prefabrykowanej konstrukcji stropu - Miejsce prowadzenia robót montażowych i składowania powinno być wydzielone, zabezpieczone przed wstępem osób niepowołanych i oznakowane. W trakcie montażu należy używać sprzętu i narzędzi w pełni sprawnych technicznie. - Pracownicy wykonujący montaż przed przystąpieniem do realizacji robót powinni być poinstruowani o grożących niebezpieczeństwach oraz powinni posiadać zaświadczenie lekarskie dopuszczające do pracy na wysokości. - Prace należy wykonywać pod kierunkiem osoby posiadającej odpowiednie uprawnienia, przestrzegając obowiązujących przepisów BHP. Str. 6 / 7

budowlanych: a) wykonywanie robót na wysokości b) montaż prefabrykowanej konstrukcji stropu - Miejsce prowadzenia robót montażowych i składowania powinno być wydzielone, zabezpieczone przed wstępem

7 Rychłowice, dn r. OŚWIADCZENIE Zgodnie z art.20 ust.4 ustawy z dnia 7 lipca 1994 r. Prawo Budowlane ( t.j. Dz. U. z dnia r. Nr 207, poz z późn. zm.) niniejszym oświadczam, że projekt konstrukcji więźby dachowej dla: Obiekt: Adres budowy: Zamawiający: Technologiczna wiata magazynowa Chojnice, ul. Igielska Dz. nr 339/9 Miejskie Wodociągi Spółka z o.o. Plac Piastowski 27a, Chojnice został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (podpis i pieczęć projektanta) (podpis i pieczęć sprawdzającego) Str. 7 / 7

) niniejszym oświadczam, że projekt konstrukcji więźby dachowej dla: Obiekt: Adres budowy: Zamawiający: Technologiczna wiata magazynowa Chojnice,

9 Fd= 0.43 (Kr) 3960 TYTU RYSUNKU PROJEKTOWA OPRACOWA SPRAWDZI INFORMACJE OGÓLNE: USTAWIENIA OGÓLNE: OBCI ENIA (N/m2): REAKCJE PODPOROWE (N knm): MAX UGI CIE (mm): NAZWA OBIEKTU ADRES OBIEKTU WERSJA: 2013 SR2 CZAS: Fd= 0.27 (Kr) TARCICA: GRUBO 49 mm

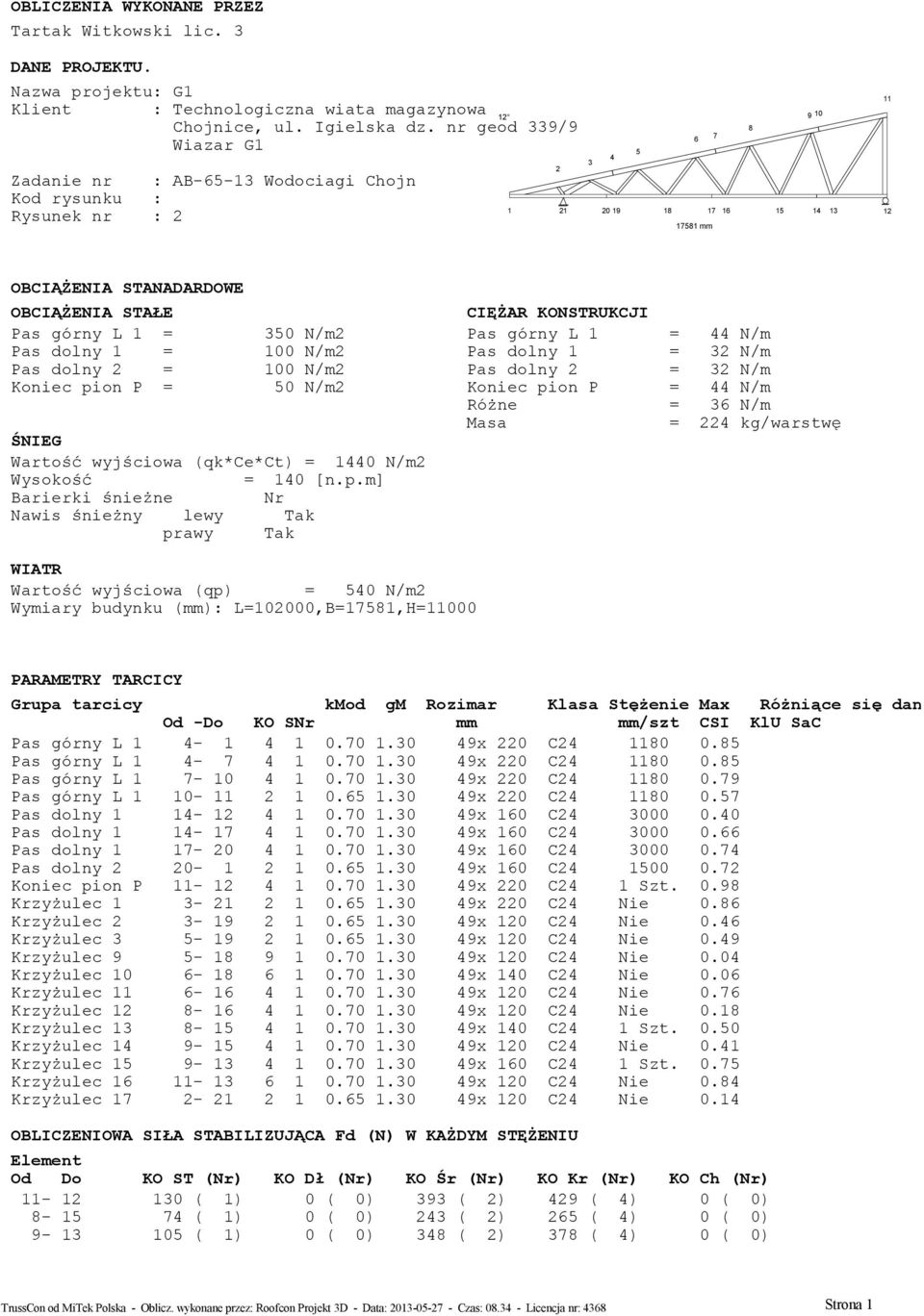

10 OBLICZENIA WYKONANE PRZEZ Tartak Witkowski lic. 3 DANE PROJEKTU. Nazwa projektu: G1 Klient : Technologiczna wiata magazynowa 12 Chojnice, ul. Igielska dz. nr geod 339/9 Wiazar G1 Zadanie nr : AB Wodociagi Chojn Kod rysunku : Rysunek nr : mm OBCI ENIA STANADARDOWE OBCI ENIA STA E Pas górny L 1 = 350 N/m2 Pas dolny 1 = 100 N/m2 Pas dolny 2 = 100 N/m2 Koniec pion P = 50 N/m2 NIEG Warto wyj ciowa (qk*ce*ct) = 1440 N/m2 Wysoko = 140 [n.p.m] Barierki nie ne Nr Nawis nie ny lewy Tak prawy Tak CI AR KONSTRUKCJI Pas górny L 1 = 44 N/m Pas dolny 1 = 32 N/m Pas dolny 2 = 32 N/m Koniec pion P = 44 N/m Ró ne = 36 N/m Masa = 224 kg/warstw WIATR Warto wyj ciowa (qp) = 540 N/m2 Wymiary budynku (mm): L=102000,B=17581,H=11000 PARAMETRY TARCICY Grupa tarcicy kmod gm Rozimar Klasa St enie Max Ró ni ce si dane Od -Do KO SNr mm mm/szt CSI KlU SaC Pas górny L x 220 C Pas górny L x 220 C Pas górny L x 220 C Pas górny L x 220 C Pas dolny x 160 C Pas dolny x 160 C Pas dolny x 160 C Pas dolny x 160 C Koniec pion P x 220 C24 1 Szt Krzy ulec x 220 C24 Nie 0.86 Krzy ulec x 120 C24 Nie 0.46 Krzy ulec x 120 C24 Nie 0.49 Krzy ulec x 120 C24 Nie 0.04 Krzy ulec x 140 C24 Nie 0.06 Krzy ulec x 120 C24 Nie 0.76 Krzy ulec x 120 C24 Nie 0.18 Krzy ulec x 140 C24 1 Szt Krzy ulec x 120 C24 Nie 0.41 Krzy ulec x 160 C24 1 Szt Krzy ulec x 120 C24 Nie 0.84 Krzy ulec x 120 C24 Nie 0.14 OBLICZENIOWA SI A STABILIZUJ CA Fd (N) W KA DYM ST ENIU Element Od Do KO ST (Nr) KO D (Nr) KO r (Nr) KO Kr (Nr) KO Ch (Nr) ( 1) 0 ( 0) 393 ( 2) 429 ( 4) 0 ( 0) ( 1) 0 ( 0) 243 ( 2) 265 ( 4) 0 ( 0) ( 1) 0 ( 0) 348 ( 2) 378 ( 4) 0 ( 0) TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 4368 Strona 1

górny L 1 = 350 N/m2 Pas dolny 1 = 100 N/m2 Pas dolny 2 = 100 N/m2 Koniec pi

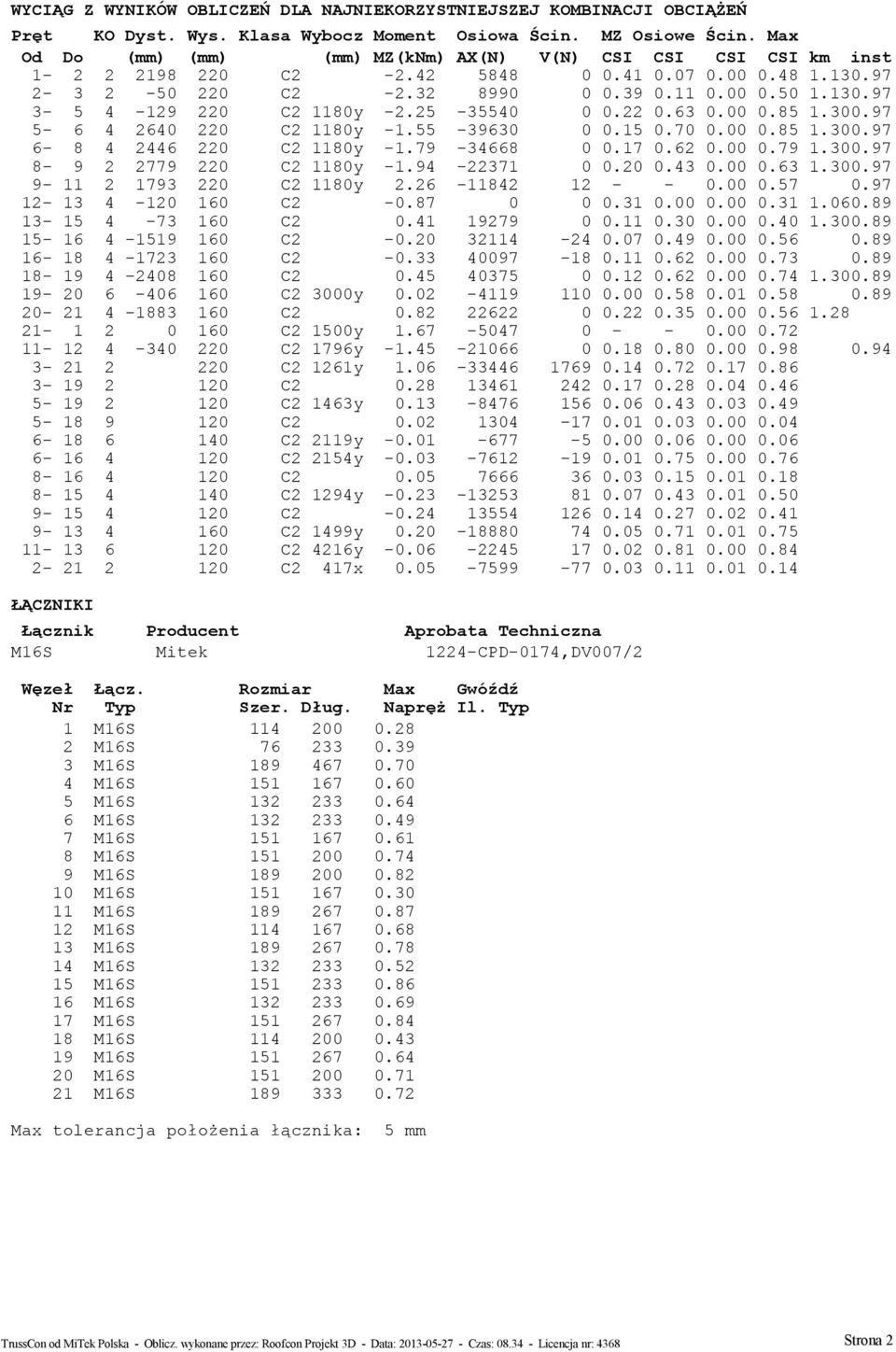

11 WYCI G Z WYNIKÓW OBLICZE DLA NAJNIEKORZYSTNIEJSZEJ KOMBINACJI OBCI Pr t KO Dyst. Wys. Klasa Wybocz Moment Osiowa cin. MZ Osiowe cin. Max Od Do (mm) (mm) (mm) MZ(kNm) AX(N) V(N) CSI CSI CSI CSI km inst C C C2 1180y C2 1180y C2 1180y C2 1180y C2 1180y C C C C C C2 3000y C C2 1500y C2 1796y C2 1261y C C2 1463y C C2 2119y C2 2154y C C2 1294y C C2 1499y C2 4216y C2 417x CZNIKI cznik Producent Aprobata Techniczna M16S Mitek 1224-CPD-0174,DV007/2 W ze cz. Rozmiar Max Gwó d Nr Typ Szer. D ug. Napr Il. Typ 1 M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S M16S E Max tolerancja po o enia cznika: 5 mm TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 4368 Strona 2

25-35540 0 0.22 0.63 0.00 0.85 1.300.97 5-6 4 2640 220 C2 1180y -1.55-39630 0 0.15 0.70 0.00 0.85 1.300.97 6-8 4 2446 220 C2 1180y -1.79-34668 0 0.17 0.62 0.00 0.79 1.300.97 8-9 2 2779 220 C2 1180y -1.

12 MAX/MIN REAKCJE PODPOROWE (N) W STANIE GRANICZNYM NO NO CI W ze Nr Kier. KO St(Nr) KO D (Nr) KO r(nr) KO Kr(Nr) KO Ch(Nr) 12 Pion Max: 6648 ( 1) 0 ( 0) ( 2) ( 4) 0 ( 0) Min: 6648 ( 1) 0 ( 0) ( 3) ( 6) 0 ( 0) 21 Poz Max: 0 ( 1) 0 ( 0) 0 ( 2) ( 9) 0 ( 0) Min: 0 ( 1) 0 ( 0) 0 ( 2) 95 ( 6) 0 ( 0) 21 Pion Max: 8520 ( 1) 0 ( 0) ( 2) ( 4) 0 ( 0) Min: 8520 ( 1) 0 ( 0) ( 3) 89 ( 6) 0 ( 0) W ze Aktualnie CSI z p ytk Wymag. wi zara Wymag. podp. Nr mm mm KO Pole kc90 mm KO MAKSYMALNE UGI CIE (mm) W STANIE GRANICZNYM U YTKOWANIA Wi zar/ Ca kowite (KO) KTO St KTO D KTO r KTO Kr KTO Ch Pr t Pion Poz Pion Poz Pion Poz Pion Poz Pion Poz Pion Poz (11) (11) (11) (11) (11) (11) (11) (11) (11) TrussCon od MiTek Polska - Oblicz. wykonane przez: Roofcon Projekt 3D - Data: Czas: Licencja nr: 4368 Strona 3

9) 0 ( 0) Min: 0 ( 1) 0 ( 0) 0 ( 2) 95 ( 6) 0 ( 0) 21 Pion Max: 8520 ( 1) 0 ( 0) 26647 ( 2) 27444 ( 4) 0 ( 0) Min: 8520 ( 1) 0 ( 0) 16953 ( 3) 89 ( 6) 0 ( 0) W ze Aktualnie CSI z p ytk Wymag.
