PROJEKT BUDOWLANY INSTALACJI CENTRALNEGO OGRZEWANI ORAZ OGRZEWANIA PROMIENNIKOWEGO

Transkrypt

1 PROJEKT BUDOWLANY INSTALACJI CENTRALNEGO OGRZEWANI ORAZ OGRZEWANIA PROMIENNIKOWEGO 1. Przedmiot opracowania Przedmiotem opracowania jest projekt instalacji centralnego ogrzewania oraz ogrzewania promiennikowego w budynku szkoły podstawowej w Kamionnej, gmina Trzciana, działka nr 517. Projektowana instalacja będzie obsługiwała dobudowaną salę gimnastyczną z zapleczem oraz przebudowaną część parteru. 2. Podstawa opracowania Podstawą opracowania jest: zlecenie i umowa z Inwestorem, którym jest Urząd Gminy Trzciana, Trzciana 302, Trzciana, projekt architektoniczny, plan zagospodarowania terenu dla projektowanej inwestycji z Klauzulą ZUDP, Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U nr 169 poz z późn. zm.) PN-EN ISO 6946:2008 Komponenty budowlane i elementy budynku Opór cieplny i współczynnik przenikania ciepła Metoda obliczania PN-EN ISO 13370:2008 Cieplne właściwości uŝytkowe budynków Przenoszenie ciepła przez grunt Metody obliczania PN-EN ISO 13789:2008 Cieplne właściwości uŝytkowe budynków Współczynniki przenoszenia ciepła przez przenikanie i wentylację Metoda obliczania PN-B-01400:1984 Centralne ogrzewanie - Oznaczenia na rysunkach PN-B-01430:1990 Ogrzewnictwo Instalacje centralnego ogrzewania Terminologia PN-EN ISO 13790:2008 Cieplne właściwości uŝytkowe budynków Obliczanie zuŝycia energii do ogrzewania PN-B-02402:1982 Ogrzewnictwo - Temperatury ogrzewanych pomieszczeń w budynkach PN-82/B-02403:1982 Ogrzewnictwo Temperatury obliczeniowe zewnętrzne PN-91/B-02420:1991 Ogrzewnictwo Odpowietrzenie ogrzewań wodnych Wymagania. PN-B-03430:1983/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej Wymagania PN-EN ISO 13790:2008 Energetyczne właściwości uŝytkowe budynków Obliczanie zuŝycia energii do ogrzewania i chłodzenia

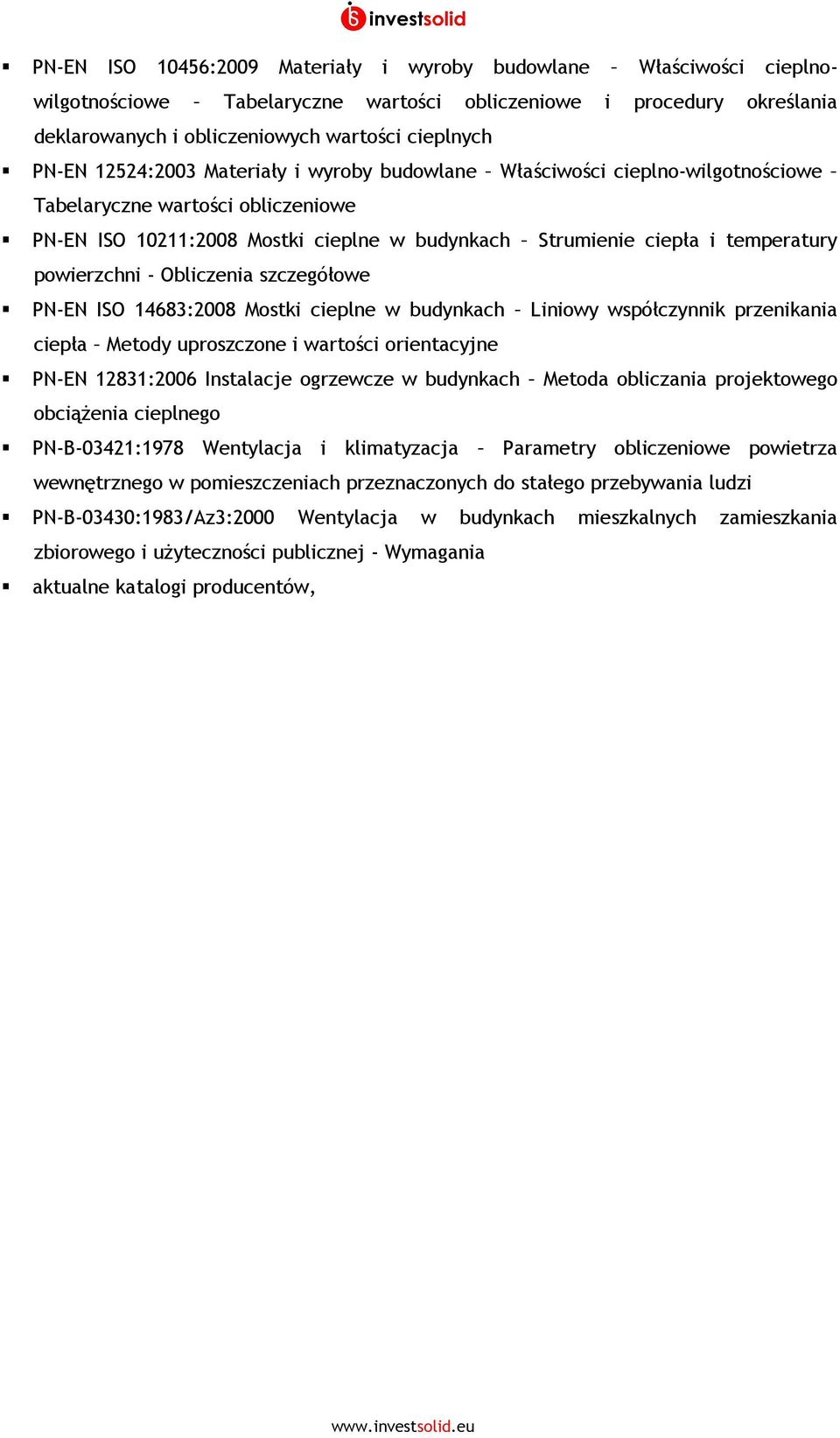

2 PN-EN ISO 10456:2009 Materiały i wyroby budowlane Właściwości cieplnowilgotnościowe Tabelaryczne wartości obliczeniowe i procedury określania deklarowanych i obliczeniowych wartości cieplnych PN-EN 12524:2003 Materiały i wyroby budowlane Właściwości cieplno-wilgotnościowe Tabelaryczne wartości obliczeniowe PN-EN ISO 10211:2008 Mostki cieplne w budynkach Strumienie ciepła i temperatury powierzchni - Obliczenia szczegółowe PN-EN ISO 14683:2008 Mostki cieplne w budynkach Liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne PN-EN 12831:2006 Instalacje ogrzewcze w budynkach Metoda obliczania projektowego obciąŝenia cieplnego PN-B-03421:1978 Wentylacja i klimatyzacja Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi PN-B-03430:1983/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i uŝyteczności publicznej - Wymagania aktualne katalogi producentów,

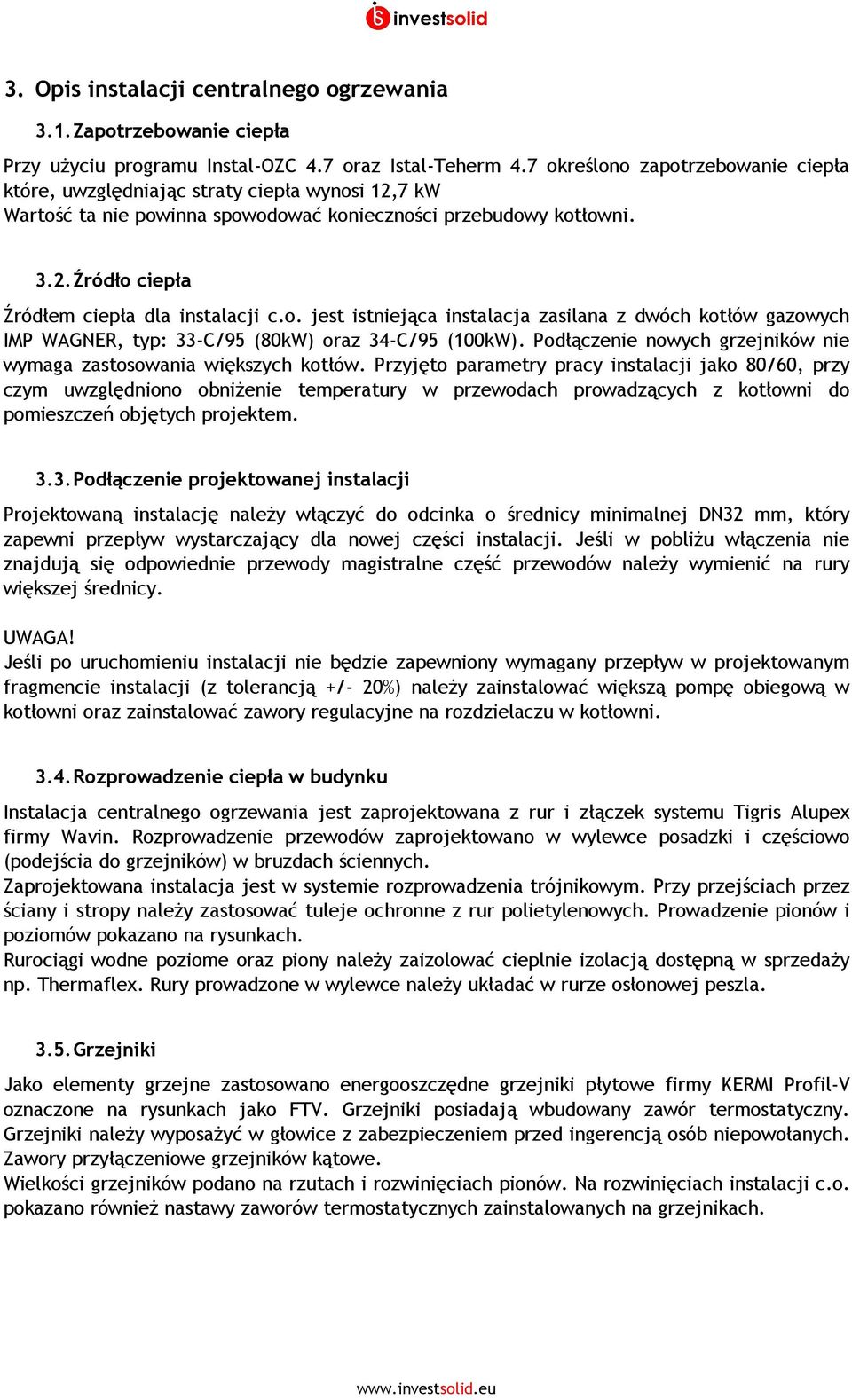

3 3. Opis instalacji centralnego ogrzewania 3.1. Zapotrzebowanie ciepła Przy uŝyciu programu Instal-OZC 4.7 oraz Istal-Teherm 4.7 określono zapotrzebowanie ciepła które, uwzględniając straty ciepła wynosi 12,7 kw Wartość ta nie powinna spowodować konieczności przebudowy kotłowni Źródło ciepła Źródłem ciepła dla instalacji c.o. jest istniejąca instalacja zasilana z dwóch kotłów gazowych IMP WAGNER, typ: 33-C/95 (80kW) oraz 34-C/95 (100kW). Podłączenie nowych grzejników nie wymaga zastosowania większych kotłów. Przyjęto parametry pracy instalacji jako 80/60, przy czym uwzględniono obniŝenie temperatury w przewodach prowadzących z kotłowni do pomieszczeń objętych projektem Podłączenie projektowanej instalacji Projektowaną instalację naleŝy włączyć do odcinka o średnicy minimalnej DN32 mm, który zapewni przepływ wystarczający dla nowej części instalacji. Jeśli w pobliŝu włączenia nie znajdują się odpowiednie przewody magistralne część przewodów naleŝy wymienić na rury większej średnicy. UWAGA! Jeśli po uruchomieniu instalacji nie będzie zapewniony wymagany przepływ w projektowanym fragmencie instalacji (z tolerancją +/- 20%) naleŝy zainstalować większą pompę obiegową w kotłowni oraz zainstalować zawory regulacyjne na rozdzielaczu w kotłowni Rozprowadzenie ciepła w budynku Instalacja centralnego ogrzewania jest zaprojektowana z rur i złączek systemu Tigris Alupex firmy Wavin. Rozprowadzenie przewodów zaprojektowano w wylewce posadzki i częściowo (podejścia do grzejników) w bruzdach ściennych. Zaprojektowana instalacja jest w systemie rozprowadzenia trójnikowym. Przy przejściach przez ściany i stropy naleŝy zastosować tuleje ochronne z rur polietylenowych. Prowadzenie pionów i poziomów pokazano na rysunkach. Rurociągi wodne poziome oraz piony naleŝy zaizolować cieplnie izolacją dostępną w sprzedaŝy np. Thermaflex. Rury prowadzone w wylewce naleŝy układać w rurze osłonowej peszla Grzejniki Jako elementy grzejne zastosowano energooszczędne grzejniki płytowe firmy KERMI Profil-V oznaczone na rysunkach jako FTV. Grzejniki posiadają wbudowany zawór termostatyczny. Grzejniki naleŝy wyposaŝyć w głowice z zabezpieczeniem przed ingerencją osób niepowołanych. Zawory przyłączeniowe grzejników kątowe. Wielkości grzejników podano na rzutach i rozwinięciach pionów. Na rozwinięciach instalacji c.o. pokazano równieŝ nastawy zaworów termostatycznych zainstalowanych na grzejnikach.

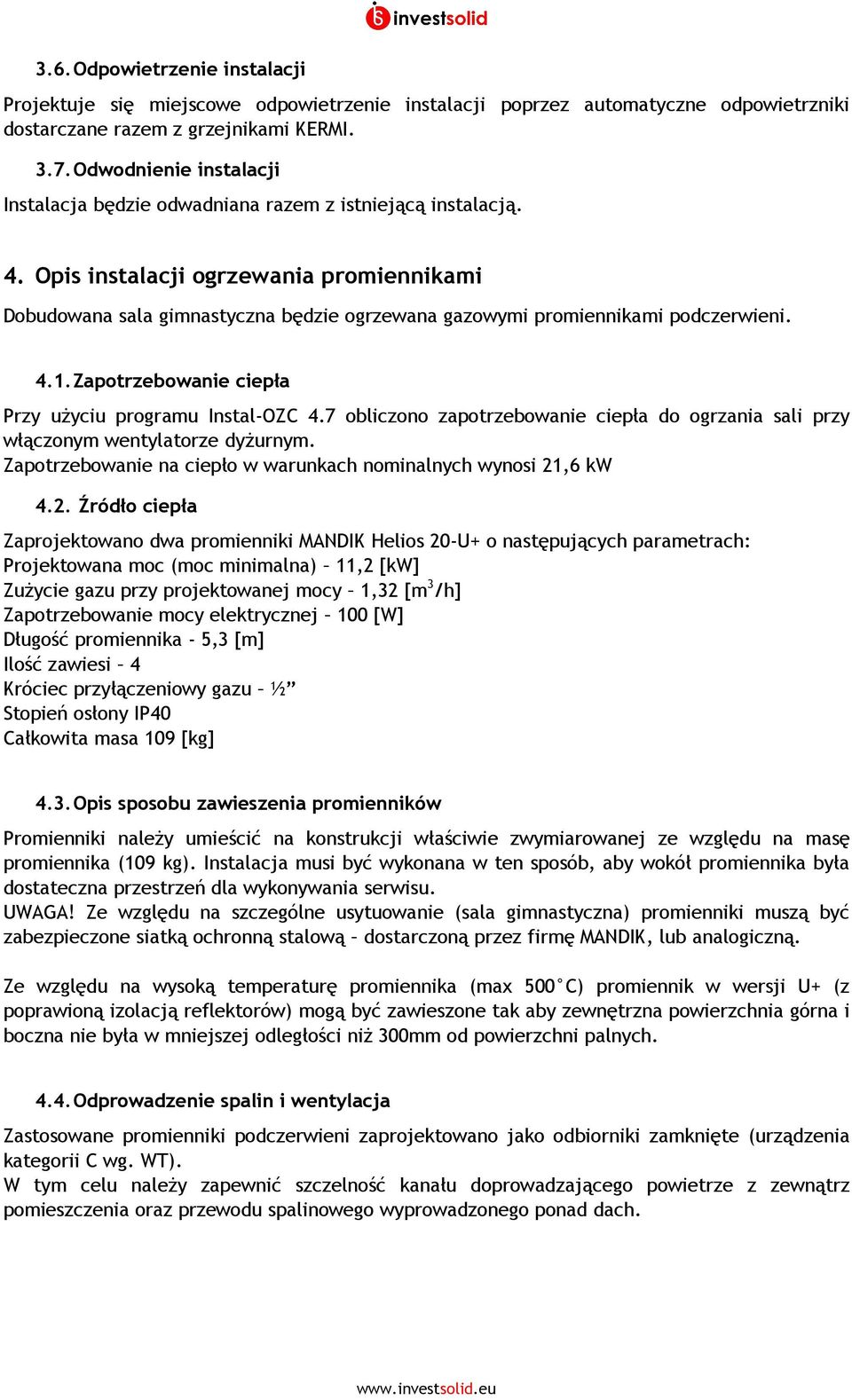

4 3.6. Odpowietrzenie instalacji Projektuje się miejscowe odpowietrzenie instalacji poprzez automatyczne odpowietrzniki dostarczane razem z grzejnikami KERMI Odwodnienie instalacji Instalacja będzie odwadniana razem z istniejącą instalacją. 4. Opis instalacji ogrzewania promiennikami Dobudowana sala gimnastyczna będzie ogrzewana gazowymi promiennikami podczerwieni Zapotrzebowanie ciepła Przy uŝyciu programu Instal-OZC 4.7 obliczono zapotrzebowanie ciepła do ogrzania sali przy włączonym wentylatorze dyŝurnym. Zapotrzebowanie na ciepło w warunkach nominalnych wynosi 21,6 kw 4.2. Źródło ciepła Zaprojektowano dwa promienniki MANDIK Helios 20-U+ o następujących parametrach: Projektowana moc (moc minimalna) 11,2 [kw] ZuŜycie gazu przy projektowanej mocy 1,32 [m 3 /h] Zapotrzebowanie mocy elektrycznej 100 [W] Długość promiennika - 5,3 [m] Ilość zawiesi 4 Króciec przyłączeniowy gazu ½ Stopień osłony IP40 Całkowita masa 109 [kg] 4.3. Opis sposobu zawieszenia promienników Promienniki naleŝy umieścić na konstrukcji właściwie zwymiarowanej ze względu na masę promiennika (109 kg). Instalacja musi być wykonana w ten sposób, aby wokół promiennika była dostateczna przestrzeń dla wykonywania serwisu. UWAGA! Ze względu na szczególne usytuowanie (sala gimnastyczna) promienniki muszą być zabezpieczone siatką ochronną stalową dostarczoną przez firmę MANDIK, lub analogiczną. Ze względu na wysoką temperaturę promiennika (max 500 C) promiennik w wersji U+ (z poprawioną izolacją reflektorów) mogą być zawieszone tak aby zewnętrzna powierzchnia górna i boczna nie była w mniejszej odległości niŝ 300mm od powierzchni palnych Odprowadzenie spalin i wentylacja Zastosowane promienniki podczerwieni zaprojektowano jako odbiorniki zamknięte (urządzenia kategorii C wg. WT). W tym celu naleŝy zapewnić szczelność kanału doprowadzającego powietrze z zewnątrz pomieszczenia oraz przewodu spalinowego wyprowadzonego ponad dach.

5 Dostarczenie powietrza do spalania Rurociąg musi być zakończony w sposób swobodny, tak aby doprowadzane powietrze nie napotkało na Ŝaden opór. Głowica końcowa umieszczona na dachu musi być ukierunkowana w stronę przewaŝających wiatrów (na zachód). Zastosowano odbiornik zamknięty, więc połączenia muszą być niezawodnie uszczelnione. Zastosowanie węŝa elastycznego do odbiorników zamkniętych jest niedopuszczalne. Minimalna średnica przewodu spalinowego wynosi 100 mm. Redukcja przewodu spalinowego na mniejszą średnicę jest niedopuszczalna. Rurociągi, u których moŝe wystąpić wygięcie, muszą być zamocowane do konstrukcji sztywnej. Przewód dopływu powietrza naleŝy zabezpieczyć przed uszkodzeniem mechanicznym lub rozszczelnieniem w wyniku uderzenia Odprowadzenie spalin Przewód spalinowy musi być zakończony swobodnie w miejscu nie zakrytym w ten sposób, aby wychodzące z niego spaliny nie napotkały na opór i jednocześnie aby spaliny nie mogły przenikać przez okna z powrotem do obiektu. Przewód spalinowy powinien być tak wykonany, aby zminimalizować wytwarzanie kondensatu. Jego wykonanie musi zabezpieczać przed przenikaniem kondensatu do wentylatora wyciągowego. Minimalna średnica przewodu spalinowego wynosi 100 mm. Redukcja przewodu spalinowego na mniejszą średnicę jest niedopuszczalna. W jednym przewodzie spalinowym mogą być zastosowane maksymalnie dwa kolana Sposób regulacji i sterowania promiennikami Promienniki naleŝy podłączyć do sieci 220 V/50 Hz przez szafkę sterowniczą, umieszczoną w miejscu dostępnym na wysokości około 1,5 do 1,8 m ponad podłogą w pobliŝu promiennika. Szafkę sterowniczą naleŝy umieścić w ten sposób, aby była dobrze dostępna dla obsługi. Podłączenie szafki sterowniczej do sieci 230 V/50 Hz naleŝy wykonać w sposób stały kablem CYKY 3C x 1,5. NaleŜy zastosować szafkę rozdzielczą HELREG firmy MANDIK. SłuŜy ona do obsługi maksymalnie 5 promienników gazowych jednostopniowych lub dwustopniowych. Zapewnia sterowanie pracą w zaleŝności od wymaganej temperatury i temperatury w ogrzewanej przestrzeni. KaŜdy romiennik posiada własne zabezpieczenie bezpiecznikiem topikowym. Regulator załącza promienniki stopniowo, aby nie występowały skokowe zmiany poboru gazu i związane z tym spadki ciśnienia w rozdziale. W ogrzewanej przestrzeni naleŝy umieścić czujnik temperatury. UWAGA! Zespół umoŝliwia określenie tygodniowego programu pracy z dziesięcioma zmianami temperatury w ciągu dnia.

6 5. Uwagi wykonawcze Instalację wykonać z rur wielowarstwowych Tigris Alupex firmy Wavin. przyłącze grzejników dolne ze ściany rury Tigris Alupex w peszlu izolacyjnym układać w warstwie styropianu w wyciętym rowku o wysokości 3cm, lub ułoŝyć dwie warstwy styropianu. Rurki ułoŝyć w formie falującej dla zapewnienia samokompensacji (duŝa rozszerzalność), rowki z rurkami przykryć 0,5 cm płytą styropianu lub zasypać luźno suchym piaskiem lub drobnym granulatem styropianu, następnie ułoŝyć grubą folie i pozostałe warstwy wg projektu Architektury. Układanie warstw izolacyjnych uzgodnić z inspektorem nadzoru celem koordynacji z projektem budowlanym. Piony c.o. łączyć do rurociągów poziomych w układzie samokompensacji, naleŝy przewidzieć suwliwy montaŝ pionu w jego linii. Wszystkie przejścia przez ściany i stropy wykonać w tulejach ochronnych co najmniej 10 mm większych od średnicy zewnętrznej rury. Poziomy instalacji prowadzić ze spadkiem w kierunku jak pokazano na rozwinięciu. Przejście przez ścianę z dylatacją naleŝy wykonać w rurze ochronnej stalowej, grubościennej. Instalację po wykonaniu dwukrotnie przepłukać. Zabezpieczenie antykorozyjne po próbach ciśnieniowych. grzejniki malowane fabrycznie Przy układaniu instalacji c.o. uwzględnić prowadzenie instalacji wod-kan celem uniknięcia kolizji. 6. Próby i rozruch instalacji MontaŜ, próby na zimno i na gorąco, oraz rozruch instalacji naleŝy prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru instalacji grzewczych COBRTI INSTAL. Instalacje c.o. naleŝy poddać próbie ciśnieniowej na ciśnienie 0,6 MPa połączonej z płukaniem instalacji. W czasie płukania instalacji wszystkie zawory powinny być całkowicie otwarte. Przed rozpoczęciem próby instalacji na gorąco naleŝy ustawić nastawę wstępną zgodnie z wielkościami (nastaw) podanymi na rysunkach rozwinięć instalacji c.o. Próba ta powinna być prowadzona po okresie ogrzewania budynku co najmniej przez trzy doby. Po wykonaniu wszystkich prac montaŝowych, napełnieniu instalacji, odpowietrzeniu jej i uruchomieniu źródła ciepła całość układu naleŝy poddać regulacji. 1. Źródło ciepła naleŝy ustawić stało wartościowo na temperaturę zasilania instalacji minimum 60 C. 2. Pompę naleŝy ustawić tak by pracowały po charakterystyce stałego ciśnienia przy ciśnieniu zgodnym z obliczeniami. 3. NaleŜy tak dobrać nastawy regulatorów ciśnienia aby ciśnienia na pionach pokrywały wartości wynikające z załączonych obliczeń. 7. Wytyczne branŝowe 7.1. Wytyczne budowlane Bruzdy w ścianach pod podejścia do grzejników Otwory w ścianach na poziome przewody instalacji c.o. Wentylacja zgodnie z opisem 7.2. Wytyczne elektryczne Wykonać szafki sterowniczej promienników.
