RegardLog. Rozwiązania dla zaawansowanych systemów bezpieczeństwa

Transkrypt

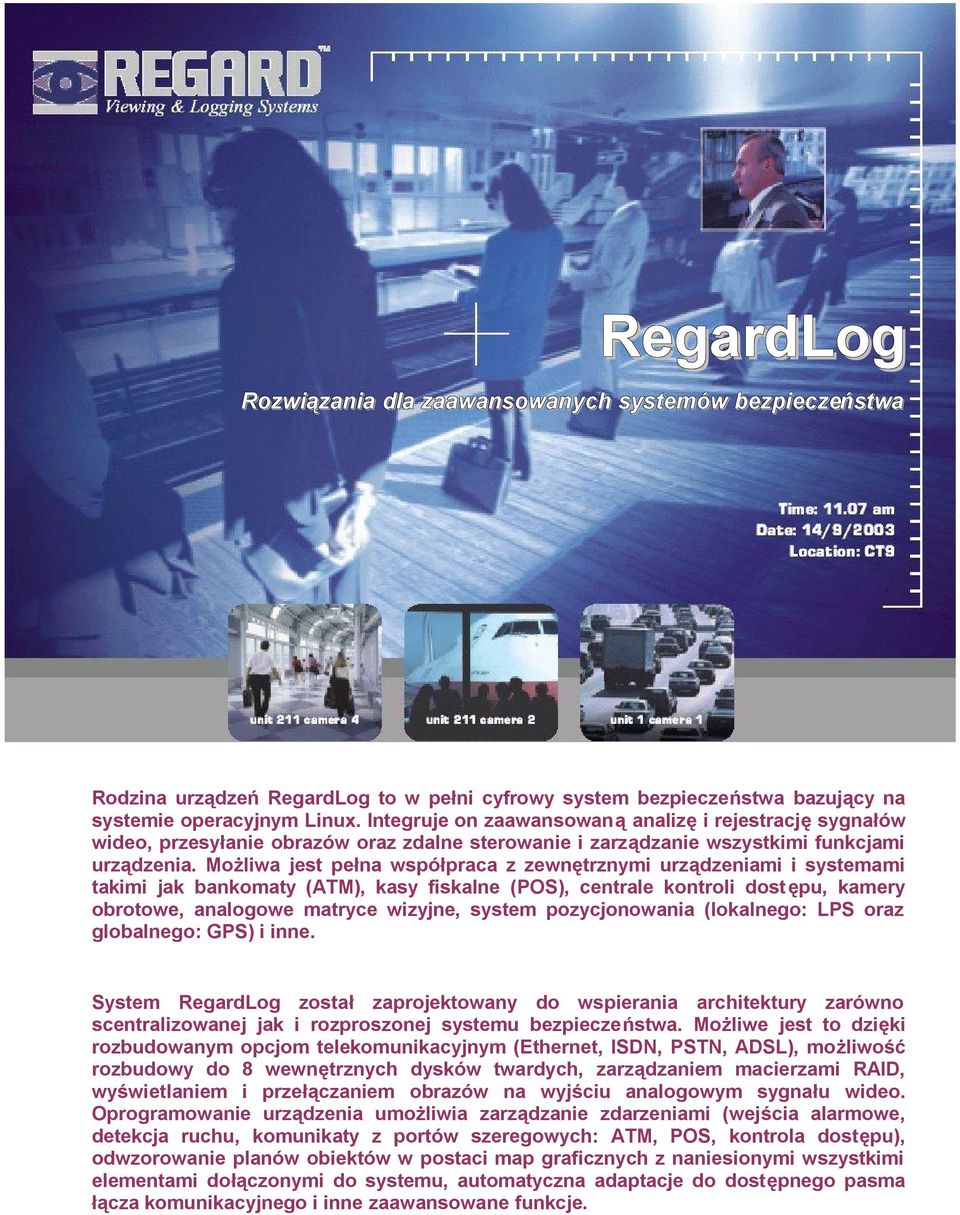

1 RegardLog Rozwiązania dla zaawansowanych systemów bezpieczeństwa Rodzina urządzeń RegardLog to w pełni cyfrowy system bezpieczeństwa bazujący na systemie operacyjnym Linux. Integruje on zaawansowaną analizę i rejestrację sygnałów wideo, przesyłanie obrazów oraz zdalne sterowanie i zarządzanie wszystkimi funkcjami urządzenia. Możliwa jest pełna współpraca z zewnętrznymi urządzeniami i systemami takimi jak bankomaty (ATM), kasy fiskalne (POS), centrale kontroli dostępu, kamery obrotowe, analogowe matryce wizyjne, system pozycjonowania (lokalnego: LPS oraz globalnego: GPS) i inne. System RegardLog został zaprojektowany do wspierania architektury zarówno scentralizowanej jak i rozproszonej systemu bezpieczeństwa. Możliwe jest to dzięki rozbudowanym opcjom telekomunikacyjnym (Ethernet, ISDN, PSTN, ADSL), możliwość rozbudowy do 8 wewnętrznych dysków twardych, zarządzaniem macierzami RAID, wyświetlaniem i przełączaniem obrazów na wyjściu analogowym sygnału wideo. Oprogramowanie urządzenia umożliwia zarządzanie zdarzeniami (wejścia alarmowe, detekcja ruchu, komunikaty z portów szeregowych: ATM, POS, kontrola dostępu), odwzorowanie planów obiektów w postaci map graficznych z naniesionymi wszystkimi elementami dołączonymi do systemu, automatyczna adaptacje do dostępnego pasma łącza komunikacyjnego i inne zaawansowane funkcje.

2 Najistotniejsze cechy Pełna modułowość. Architektura scentralizowana lub rozproszona. Serwer rejestrujący sekwencje wideo. Zarządzanie i sterowanie lokalne oraz zdalne. Skalowalność. System może zostać rozbudowany lub zmodyfikowany bez potrzeby wymiany urządzeń i ponownego projektowania Wydajność i efektywność. Zastosowanie sprawdzonego i pewnego systemu operacyjnego (Linux) gwarantuje osiągnięcie znakomitej wydajności przetwarzania obrazu. Zarządzanie i sterowanie. To samo oprogramowanie steruje pracą wszystkich funkcji wszystkich serwerów dołączonych do systemu. Zapewnia to wszechstronność i dużą funkcjonalność przy pracy zarówno z małymi jak i bardzo dużymi instalacjami. Komunikacja. Zdolność do optymalizacji przesyłu danych w zależności od szybkości dostępnego pasma transmisyjnego. Praca w trybach multisite (jeden użytkownik - wiele serwerów) oraz multicast (jeden serwer - wielu użytkowników) Bezpieczeństwo. Zabezpieczanie danych (watermark), połączenia alarmowe (wizualna weryfikacja alarmu) oraz wielopoziomowy dostęp do funkcji systemu zabezpieczony hasłami. W systemach Log100/200 istnieje możliwość zastosowania redundantnych zasilaczy oraz dysków "hot-swap".

3 System operacyjny Linux Wszystkie urządzenia RegardLog wykorzystują system operacyjny Linux. Oferuje on najlepszą wydajność, stabilność i bezpieczeństwo. Aby zapewnić zapisanym danym największy poziom bezpieczeństwa używany jest system plików ext-3 (Linux Extended 3). Gwarantuje to automatyczną naprawę i korekty błędów systemu plików podczas startu systemu bez konieczności stosowania dodatkowych narzędzi skanujących dyski. Jako wbudowany serwer pracuje oprogramowanie Jakarta Tom-Cat stworzone przez autorów serwera Apache. Praca zdalna i lokalna Rejestratory RegardLog są urządzeniami w pełni samodzielnymi. Po podłączeniu myszki, klawiatury i monitora VGA możliwe jest lokalne sterowanie pracą urządzenia. Po połączeniu do sieci TCP/IP oprogramowanie LogVision zainstalowane na dowolnym komputerze wyposażonym w przeglądarkę Internet Explorer może także sterować wszystkimi funkcjami urządzenia i w pełni je wykorzystać. Rejestracja i archiwizacja Opcje archiwizacji danych w urządzeniach serii RegardLog są bardzo szerokie. W rejestratorach Log100/Log200 możliwe jest podłączenie do 8 wewnętrznych dysków (łącznie 2 TB). Dalsza rozbudowa możliwa jest poprzez opcjonalny port SCSI. Dane mogą być wówczas zapisywane na zewnętrznych macierzach RAID udostępniających funkcje pełnego ich zabezpieczenia. Celem efektywnego wykorzystania przestrzeni dyskowej proces rejestracji w RegardLog może być aktywowany wieloma czynnikami. Może to być zmiana stanu wejścia alarmowego, naruszenie dowolnej strefy detekcji ruchu, zdarzenie wysterowane przez sygnał z portu szeregowego lub tez zaprogramowane zgodnie z harmonogramem czasowym. Dostępna jest również opcja zapisu bufora przed (do 10 minut) i po zdarzeniu (do 30 minut) równolegle z prowadzoną rejestracją poklatkową. Multisite i multicast - praca w sieci Właściwość grupowej obsługi wielu użytkowników w tym samym czasie (multicast) jest powszechnie używana w rozproszonej i scentralizowanej architekturze sieciowej. Pozwala to na niezależny dostęp do wybranych kamer przez grupę użytkowników systemu. Serwery RegardLog obsługują tryb multicast zarówno dla protokołów UDP jak i TCP. Pozwala to na pracę w sieci lokalnej (LAN), jak i rozległej (WAN). Zarządzanie wieloma serwerami (multisite) pozwala na jednoczesną kontrolę i sterowanie wielu serwerów poprzez sieć transmisji danych.

4 Adaptacja do przepustowości dostępnego łącza W rejestratory RegardLog zaimplementowano funkcję automatycznej adaptacji serwera do wielkości dostępnego pasma do transmisji danych. Moduł oprogramowania na bieżąco kontroluje przepływność strumienia danych i odpowiednio zmienia współczynniki kompresji transmitowanego obrazu. Funkcja ta pozwala na na wykorzystanie serwerów w złożonych sieciach o różnej przepustowości i automatyczne dostosowanie się parametrów transmisji do aktualnie udostępnionego pasma na łączu danych. Zarządzanie dynamicznymi adresami IP Rejestratory Log100/200 posiadają rozwiązanie pozwalające na zarządzanie dynamiczne zmieniającymi się adresami IP. Pozwala to na stosowanie tych rejestratorów w sieciach publicznych wykorzystujących dynamiczne usługi DNS. Nie ma potrzeby przypisywania stałych adresów IP. Dostęp do serwera jest bardzo łatwy i możliwy z każdego miejsca w świecie - podając nazwę wybranej przez siebie domeny. Zabezpieczenie nagrań Wszystkie obrazy zapisane w sekwencji wideo są zabezpieczone znakiem wodnym. Ten cyfrowy podpis może służyć celem weryfikacji potwierdzenia pochodzenia oraz oryginalności danego obrazu. Zabezpieczenie dostępu hasłami Zaawansowany mechanizm kontroli dostępu użytkowników do systemu powala na tworzenie nieograniczonej liczby użytkowników, z których każdy może być przypisany do jednego z 4 poziomów dostępu. Dodatkowo dla całego systemu definiuje się grupy serwerów i grupy kamer. Pozwala to łącznie na bardzo łatwe zarządzanie uprawnieniami i dostępem do wszystkich elementów systemu. Quadplex Aby zapewnić jak najwyższą funkcjonalność pracy całego systemu bezpieczeństwa, serwery RegardLog pracują w trybie quadplex. Jednocześnie możliwy jest podgląd na żywo, nagrywanie, odtwarzanie oraz archiwizacja na zewnętrznych nośnikach. Mapy Wbudowana, skalowalna funkcja obsługi map graficznych pozwala na logiczne odwzorowanie całego systemu bezpieczeństwa na ekranie monitora, na którym dozorowany jest cały nadzorowany system. Mapy te mogą mieć strukturę wielopoziomowa i być wzajemnie połączone pomiędzy sobą - celem łatwego i szczegółowego zobrazowania dużych, rozległych obiektów. Za pomocą symboli przedstawionych na mapach możliwe jest w łatwy sposób zarządzanie i sterowanie systemem.

5 Zarządzanie zdarzeniami Serwery RegardLog wykorzystuje tzw. scenariusze do obsługi każdego zdarzenia, które zachodzi w systemie. Zdarzenie może wywołać szereg czynników: wejście alarmowe, strefa detekcji ruchu, określona pora dnia lub dzień tygodnia, komunikat z zewnętrznego systemu podłączonego przez port szeregowy. W odpowiedzi na każde zdarzenie użytkownik może zdefiniować szereg zdarzeń, które mają w reakcji na nie nastąpić: zmiana trybu rejestracji, wyzwolenie wyjścia przekaźnikowego, zmian trybu pracy całego urządzenia (np. dezaktywacja detekcji ruchu) lub też powiadomienie o zdarzeniu operatora systemu. Powiadomienie to (wysłanie komunikatu i/lub przesłanie obrazu z wybranych kamer) może odbyć się poprze różnorodne linie komunikacyjne: SMS, PSTN, ISDN, Ethernet. Konfiguracja prędkości rejestracji Urządzenia serii RegardLog wykorzystują zaawansowane właściwości dostosowania prędkości rejestracji do priorytetu zdarzenia, które właśnie jest obsługiwane. Poprzez interfejs programowania użytkownik definiuje priorytety i żądane prędkości rejestracji dla każdego zdarzenia lub zapisu ciągłego. W skład definiowanych parametrów wchodzą zarówno prędkości rejestracji i priorytety dla zapisu normalnego, alarmowego jak też dla bufora preoraz post-alarmowego. Inteligentne wyszukiwanie Oprogramowanie współpracujące z serwerami RegardLog pozwala na przeszukiwanie zapisanych sekwencji pod względem zmian w jego treści. Jest to detekcja ruchu na zapisanym materiale video. Znacznie upraszcza to proces przeszukiwania i przeglądania długich zapisów i pozwala wyszukać wyłącznie potrzebne sekwencje. Kompresja Wavelet W urządzeniach RegardLog stosowany jest własny, opracowany i zoptymalizowany przez producenta algorytm kompresji bazujący na technologii transformaty falkowej (Wavelet). Adaptacja tej technologii do rejestratorów wideo stosowanych w systemach bezpieczeństwa pozwoliła na zoptymalizowanie jakości i wielości zapisywanych obrazów. Pozwala ona również na wykorzystanie serwerów w sieciach o różnej przepustowości dostępnego łącza danych. Dostosowanie do szerokości dostępnego pasma transmisyjnego następuje automatycznie. Natychmiastowe odtworzenie Szybki dostęp do właśnie rejestrowanych sekwencji jest bardzo prosty dzięki funkcji natychmiastowego odtworzenia. Użytkownik może przeglądać zapisy z każdej kamer dokonane w ciągu ostatnich 30 sekund. Nie jest wymagane żadne definiowanie parametrów wyszukiwania. Po prostu dla aktywnej kamery naciśniecie odpowiedniego przycisku spowoduje natychmiastowe odtworzenie ostatnich 5, 15 lub też 30 sekund zapisu. Zoom cyfrowy Zoom cyfrowy dostępny jest zarówno dla podglądu na żywo oraz odtwarzania zarejestrowanych sekwencji. Maksymalne powiększenie wynosi 8x względem obrazu oryginalnego.

6 Detekcja ruchu Wbudowany w serwery RegardLog moduł detekcji ruchu umożliwia bardzo elastyczne wykorzystanie tej funkcji w urządzeniu i jednocześnie całym systemie bezpieczeństwa. Dla każdej kamery niezależnie można przypisać nieograniczona liczbę stref detekcji ruchu oraz zdefiniować jej czułość. Każda z nich pokrywa wybrany obszar obserwowanej sceny rozłączny z innymi zaprogramowanymi strefami. Dodatkowo, każda ze stref może wywołać zdarzenie alarmowe, które jesteśmy w stanie zidentyfikować w systemie i przypisać do niego wybrany, zdefiniowany scenariusz działania. Detekcja zaniku sygnału wideo oraz sabotażu Serwery RegardLog przetwarzają wszystkie sygnały wideo pod kątem zaniku sygnału oraz sabotażu kamery, który objawia się w specyficznej zmianie treści obrazu. W każdym przypadku, kiedy sygnał wideo zaniknie lub kamera zostanie zasłonięta (zamalowana itp.), czyli dojdzie do gwałtownego zmniejszenia kontrastu w obserwowanym obrazie, serwer uruchomi odpowiedni zaprogramowany dla takiego przypadku scenariusz działania, włącznie z powiadomieniem centrum monitorowania. Scenariusze alarmowe są niezależnie programowane dla obu przypadków: zaniku sygnału i zamaskowania kamery. Strefy maskowane obrazu Możliwe jest definiowanie dowolnej liczby stref na obrazie (dla każdej kamery niezależnie), które mają zostać zamaskowane. Po zdefiniowaniu takiej strefy użytkownik na ekranie w tym miejscu obserwuje wyłącznie czarne pole. Maskowanie obrazu ma również wpływ na obraz rejestrowany. Jest on zapisywany dokładnie w takiej postaci, w jakiej obserwujemy go na żywo - włącznie ze strefami zamaskowanymi. Nie jest możliwe zatem jakiekolwiek naruszenie zdefiniowanej strefy prywatności - ani przy podglądzie na żywo, ani przy przeglądaniu zarejestrowanych ujęć. Skalowalność architektury oraz bazy danych Serwery RegardLog dzięki dostępności w wielu wariantach sprzętowych (liczba wejść, wielkość dysków twardych, szybkości rejestracji) oraz dzięki obsłudze wielu łączy transmisyjnych umożliwiają łatwe projektowanie nawet bardzo skomplikowanych, rozległych systemów bezpieczeństwa. Duża modułowość systemu umożliwia rozbudowę lub zmodyfikowanie bez potrzeby wymiany urządzeń i ponownego przeprojektowania.

7 Autodiagnostyka Każdy serwer typu RegardLog100/200 posiada wbudowany programowy moduł diagnostyki najważniejszych parametrów pracy urządzenia. Pozwala to użytkownikowi na sprawdzenie stanu wszystkich serwerów pracujących w sieci. Aplikacja monitorująca pozwala za zdefiniowanie nieograniczonej liczby serwerów, które mają być monitorowane oraz podanie okresu czasu, co jaki będą one weryfikowane. Integracja z systemami zewnętrznymi Współpraca z krosownicami analogowymi Jest to jedna z unikalnych funkcji serwerów wizyjnych. Zapewnia ona możliwość zbudowania zaawansowanego systemu CCTV łączącego system analogowy i cyfrowy. Serwery RegardLog mogą być wykorzystywane do sterowania pracą macierzy analogowych bezpośrednio z poziomu interfejsu graficznego oprogramowania LogVision. Funkcje takie jak nagrywanie zdarzeń z kamer podłączonych do krosownicy, sprzężenie wejść i wyjść alarmowych obu urządzeń, przełączanie kamer na monitorach analogowych, włączanie / wyłączanie sekwencji, pobieranie informacji o stanach alarmowych bezpośrednio z krosownicy są dostępne poprzez przyjazny w obsłudze graficzny interfejs użytkownika z poziomu oprogramowania zainstalowanego na komputerze PC. Bankomaty i kasy fiskalne Serwery RegardLog posiadają wbudowany interfejs do obsługi protokołów bankomatowych oraz kas fiskalnych poprzez port szeregowy (zarówno RS-232 jak i RS-485). Serwery przetwarzają dane z tych portów i stosownie do zawartych w nich danych zapisują je do bazy danych włącznie z rejestrowanymi obrazami. Pozwala to na ich łatwe wyszukiwanie oraz jednoznaczne skojarzenie z zapisanymi obrazami. Dane te mogą być prezentowane razem z obrazami z kamer na ekranie monitora w trybie na żywo oraz przy odtwarzaniu.

8 System pozycjonowania obiektów Serwery RegardLog100/200 posiadają możliwość współpracy z zewnętrznymi systemami lokalizacji przedmiotów i obiektów poruszających się. Z poziomu zewnętrznego oprogramowania możliwe jest bezpośrednie sterowanie serwerami RegardLog. Za jego pomocą użytkownik może zlokalizować żądany obiekt lub śledzić obiekt poruszający się. We współpracy z serwerami RegardLog możliwe jest jednoczesne wyświetlanie odpowiednich obrazów wideo z kamer obserwujących wybrany obiekt (np. wartościowy przedmiot, osobę, pojazd). Kontrola dostępu Serwery RegardLog stanowią doskonałe rozwiązanie dla integracji z systemami kontroli dostępu. Dzięki udostępnieniu i wykorzystaniu interfejsu programowania (SDK) dla systemów RegardLog możliwa jest ich pełna współpraca z interfejsami programów dodatkowych. Integracja z systemami kontroli dostępu umożliwia rejestracją i przegląd obrazów zgodnie z danymi przesyłanymi i filtrowanymi przez system kontroli dostępu - zarówno oprogramowanie jak i urządzenia oraz kontrolery. Pakiet SDK pozwala na elastyczną współpracę nawet z zaawansowanymi systemami kontroli wykorzystującymi najnowsze technologie, w tym czytniki biometryczne, skanery ID, czytniki zbliżeniowe itp. Kamery zintegrowane Poprzez porty szeregowe możliwe jest sterowanie kamerami obrotowymi. Dostępne są funkcje sterowania ich obrotem, wychyleniem, zoom-em oraz ostrością obiektywu. Można także wywoływać wcześniej zaprogramowane propozycje ustawień.
