1 Pex Al PexPL0208 systemzaprasowywanyiskrêcany Pex Al Pex katalog

2 FirmaNIBCOINC.Zg³ówn¹siedzib¹wElkhart,wstanieIndianawUSA,jestprzoduj¹cym dostawc¹zaworów,kszta³tekiinychproduktówodno kanalizacyjnychdlazastosowañ konstrukcyjnych,przemys³owych,nawadniaj¹cychiprzeciwpo arowych.firmazosta³aza³o onaw 904r.iposiadaobecnie2zak³adówprodukcyjnychnaterenieStanówZjednoczonych,Meksyku orazpolski,jakrównie punktysprzeda yw63krajach.nibcosp.zo.o.jestw³asnoœci¹ amerykañskiejfirmynibcoinc. WPolscejesteœmyobecniod93roku.Naterenie odziposiadamyzak³adprodukcyjnyoraz centrumlogistyczne.zdajemysobiesprawê, ewymaganiastawianesystemomsanitarnymstalerosn¹. Jesteœmynatoprzygotowani.WyrobyfirmyNIBCOpodlegaj¹systemowinadzorujakoœcizgodnemuz aktualn¹wersj¹miêdzynarodowejnormyiso 90.OferujemyPañstwukompletnesystemy instalacyjnezpvc C/PVC U,PEX AL PEX,kszta³tkimiedziane,akcesoriaoraznarzêdzia.Nasze systemymaj¹zastosowaniewbudownictwiemieszkaniowym,jedno iwielorodzinym,budynkach u ytecznoœcipublicznejiobiektachprzemys³owych. WyrobyNIBCOs¹wci¹g³ejsprzeda ynaterenieca³ejpolskiorazwielukrajacheuropejskichu autoryzowanych,fachowowyszkolonychdystrybutorów,odpowiedzialnychtak ezaobs³ugêserwisow¹.

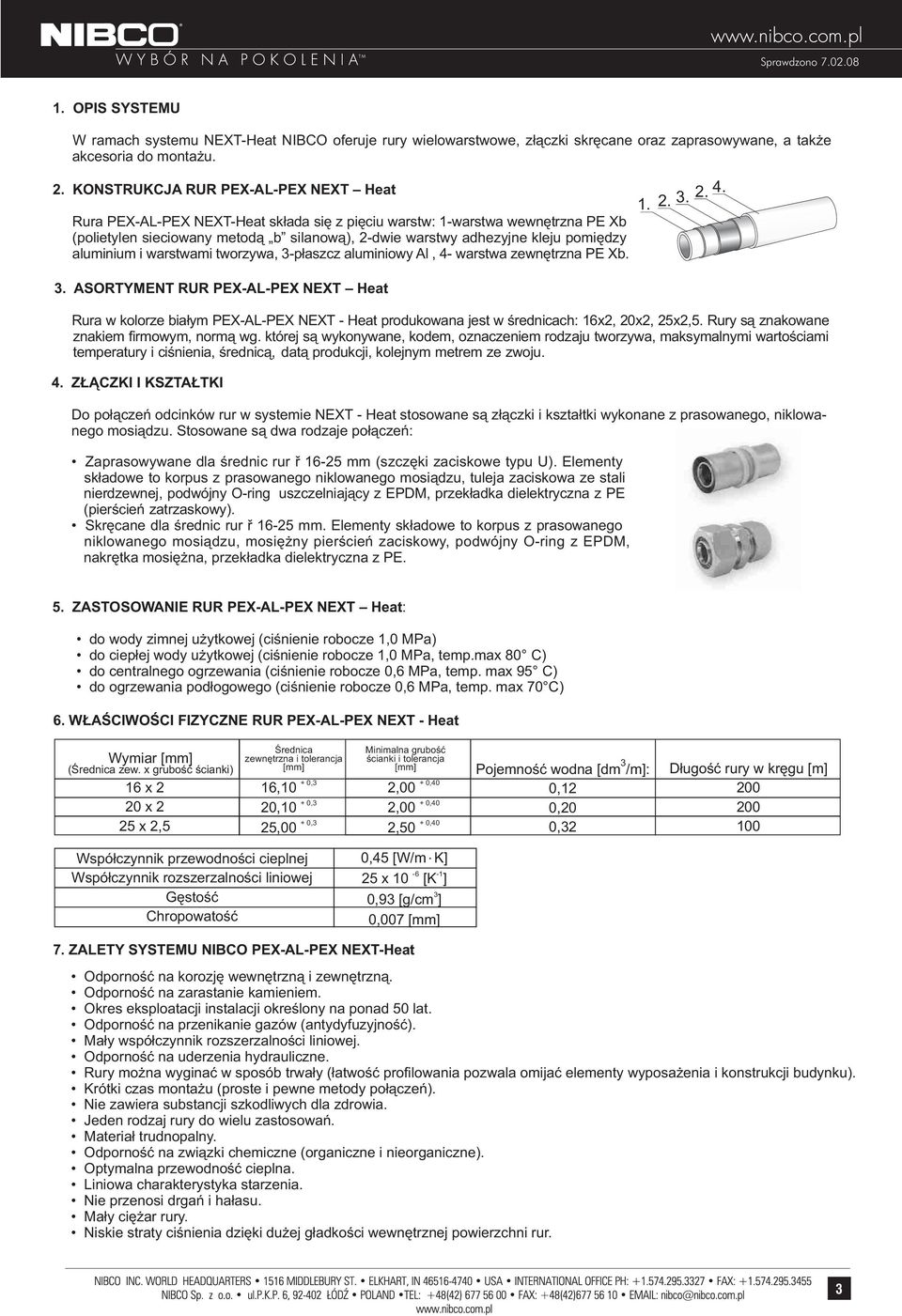

3 . OPIS SYSTEMU W ramach systemu NEXT-Heat NIBCO oferuje rury wielowarstwowe, z³¹czki skrêcane oraz zaprasowywane, a tak e akcesoria do monta u. 2. KONSTRUKCJA RUR PEX-AL-PEX NEXT Heat Rura PEX-AL-PEX NEXT-Heat sk³ada siê z piêciu warstw: -warstwa wewnêtrzna PE Xb (polietylen sieciowany metod¹ b silanow¹), 2-dwie warstwy adhezyjne kleju pomiêdzy aluminium i warstwami tworzywa, 3-p³aszcz aluminiowy Al, 4- warstwa zewnêtrzna PE Xb ASORTYMENT RUR PEX-AL-PEX NEXT Heat Rura w kolorze bia³ym PEX-AL-PEX NEXT - Heat produkowana jest w œrednicach: 6x2, 20x2, 25x2,5. Rury s¹ znakowane znakiem firmowym, norm¹ wg. której s¹ wykonywane, kodem, oznaczeniem rodzaju tworzywa, maksymalnymi wartoœciami temperatury i ciœnienia, œrednic¹, dat¹ produkcji, kolejnym metrem ze zwoju. 4. Z CZKI I KSZTA TKI Do po³¹czeñ odcinków rur w systemie NEXT - Heat stosowane s¹ z³¹czki i kszta³tki wykonane z prasowanego, niklowanego mosi¹dzu. Stosowane s¹ dwa rodzaje po³¹czeñ: Zaprasowywane dla œrednic rur ø 6-25 mm (szczêki zaciskowe typu U). Elementy sk³adowe to korpus z prasowanego niklowanego mosi¹dzu, tuleja zaciskowa ze stali nierdzewnej, podwójny O-ring uszczelniaj¹cy z EPDM, przek³adka dielektryczna z PE (pierœcieñ zatrzaskowy). Skrêcane dla œrednic rur ø 6-25 mm. Elementy sk³adowe to korpus z prasowanego niklowanego mosi¹dzu, mosiê ny pierœcieñ zaciskowy, podwójny O-ring z EPDM, nakrêtka mosiê na, przek³adka dielektryczna z PE. 5. ZASTOSOWANIE RUR PEX-AL-PEX NEXT Heat: do wody zimnej u ytkowej (ciœnienie robocze,0 MPa) do ciep³ej wody u ytkowej (ciœnienie robocze,0 MPa, temp.max 80 C) do centralnego ogrzewania (ciœnienie robocze 0,6 MPa, temp. max 95 C) do ogrzewania pod³ogowego (ciœnienie robocze 0,6 MPa, temp. max 70 C) 6. W AŒCIWOŒCI FIZYCZNE RUR PEX-AL-PEX NEXT - Heat Wymiar [mm] (Œrednica zew. x gruboœæ œcianki) 6 x 2 20 x 2 25 x 2,5 Œrednica zewnêtrzna i tolerancja [mm] 6,0 20,0 25,00 + 0,3 + 0,3 + 0,3 Minimalna gruboœæ œcianki i tolerancja [mm] 2,00 2,00 2,50 + 0,40 + 0,40 + 0,40 3 Pojemnoœæ wodna [dm /m]: 0,2 0,20 0,32 D³ugoœæ rury w krêgu [m] Wspó³czynnik przewodnoœci cieplnej Wspó³czynnik rozszerzalnoœci liniowej Gêstoœæ Chropowatoœæ. 0,45 [W/m K] x 0 [K ] 3 0,93 [g/cm ] 0,007 [mm] 7. ZALETY SYSTEMU NIBCO PEX-AL-PEX NEXT-Heat Odpornoœæ na korozjê wewnêtrzn¹ i zewnêtrzn¹. Odpornoœæ na zarastanie kamieniem. Okres eksploatacji instalacji okreœlony na ponad 50 lat. Odpornoœæ na przenikanie gazów (antydyfuzyjnoœæ). Ma³y wspó³czynnik rozszerzalnoœci liniowej. Odpornoœæ na uderzenia hydrauliczne. Rury mo na wyginaæ w sposób trwa³y (³atwoœæ profilowania pozwala omijaæ elementy wyposa enia i konstrukcji budynku). Krótki czas monta u (proste i pewne metody po³¹czeñ). Nie zawiera substancji szkodliwych dla zdrowia. Jeden rodzaj rury do wielu zastosowañ. Materia³ trudnopalny. Odpornoœæ na zwi¹zki chemiczne (organiczne i nieorganiczne). Optymalna przewodnoœæ cieplna. Liniowa charakterystyka starzenia. Nie przenosi drgañ i ha³asu. Ma³y ciê ar rury. Niskie straty ciœnienia dziêki du ej g³adkoœci wewnêtrznej powierzchni rur. 3

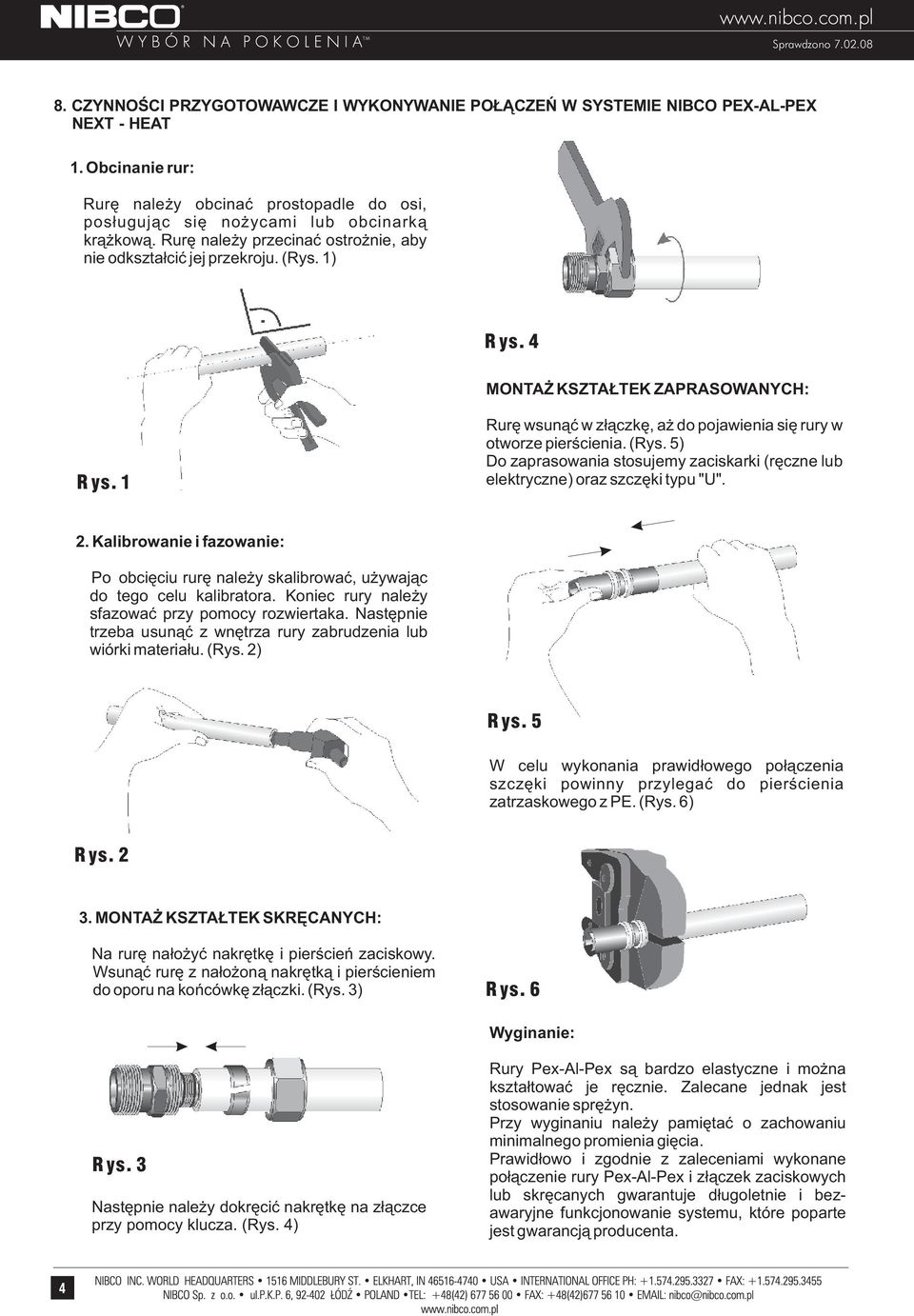

4 8. CZYNNOŒCI PRZYGOTOWAWCZE I WYKONYWANIE PO CZEÑ W SYSTEMIE NIBCO PEX-AL-PEX NEXT - HEAT. Obcinanie rur: Rurê nale y obcinaæ prostopadle do osi, pos³uguj¹c siê no ycami lub obcinark¹ kr¹ kow¹. Rurê nale y przecinaæ ostro nie, aby nie odkszta³ciæ jej przekroju. (Rys. ) Rys.4 MONTA KSZTA TEK ZAPRASOWANYCH: Rys. Rurê wsun¹æ w z³¹czkê, a do pojawienia siê rury w otworze pierœcienia. (Rys. 5) Do zaprasowania stosujemy zaciskarki (rêczne lub elektryczne) oraz szczêki typu "U". 2. Kalibrowanie i fazowanie: Po obciêciu rurê nale y skalibrowaæ, u ywaj¹c do tego celu kalibratora. Koniec rury nale y sfazowaæ przy pomocy rozwiertaka. Nastêpnie trzeba usun¹æ z wnêtrza rury zabrudzenia lub wiórki materia³u. (Rys. 2) Rys.5 W celu wykonania prawid³owego po³¹czenia szczêki powinny przylegaæ do pierœcienia zatrzaskowego z PE. (Rys. 6) Rys.2 3. MONTA KSZTA TEK SKRÊCANYCH: Na rurê na³o yæ nakrêtkê i pierœcieñ zaciskowy. Wsun¹æ rurê z na³o on¹ nakrêtk¹ i pierœcieniem do oporu na koñcówkê z³¹czki. (Rys. 3) Rys.6 Wyginanie: Rys.3 Nastêpnie nale y dokrêciæ nakrêtkê na z³¹czce przy pomocy klucza. (Rys. 4) Rury Pex-Al-Pex s¹ bardzo elastyczne i mo na kszta³towaæ je rêcznie. Zalecane jednak jest stosowanie sprê yn. Przy wyginaniu nale y pamiêtaæ o zachowaniu minimalnego promienia giêcia. Prawid³owo i zgodnie z zaleceniami wykonane po³¹czenie rury Pex-Al-Pex i z³¹czek zaciskowych lub skrêcanych gwarantuje d³ugoletnie i bezawaryjne funkcjonowanie systemu, które poparte jest gwarancj¹ producenta. 4

5 9. OGÓLNE ZALECENIA MONTA OWE Monta instalacji powinien odbywaæ siê w temperaturze powy ej 0 st. C. Nie nale y betonowaæ bezpoœrednio po³¹czeñ skrêcanych w stropach (traktowane s¹ one jako po³¹czenia roz³¹czne). Mo na betonowaæ po³¹czenia zaciskowe (traktowane s¹ jako po³¹czenia nieroz³¹czne). Przy monta u instalacji na zewn¹trz lub w otulinach nale y pamiêtaæ o kompensacji rozszerzalnoœci termicznej rur. Stosowaæ odpowiednio rozmieszczone podpory œlizgowe i sta³e. Rury PEX-AL-PEX NEXT - Heat s¹ elektrostatyczne - nie zaleca siê monta u w œrodowisku nara onym na dzia³anie substancji ³atwopalnych i wybuchowych. Jednokrotne za³amanie rury podczas monta u nie powoduje wyraÿnego zmniejszenia wytrzyma³oœci rury PEX-AL-PEX NEXT - Heat, rurê nale y wyprostowaæ i wyklepaæ m³otkiem drewnianym lub gumowym. Przy prowadzeniu rur w œcianach nale y stosowaæ rury os³onowe peszel lub otuliny termoizolacyjne. Przy przejœciu przez przegrody budowlane nale y stosowaæ tuleje ochronne z tworzywa. Do mocowania rur PEX-AL-PEX NEXT - Heat nale y stosowaæ specjalnie do tego przeznaczone uchwyty. Bezpoœrednie odejœcie z kot³a nale y wykonaæ z odcinka rury metalowej (d³ugoœæ okreœla DTR producenta kot³a). Przy obsadzaniu z³¹czki w rurze nale y zwil yæ j¹ wod¹ lub wod¹ z detergentem. Nie wolno u ywaæ smarów i olejów. Z³¹cza zaprasowywane mo na betonowaæ z zachowaniem ogólnych zasad monta u. Próbê szczelnoœci nale y wykonaæ przed pracami murarskimi (wylewki, tynki). W przypadku izolacji termicznej gruboœæ izolacji nale y dobieraæ zgodnie z norm¹ PN-B-0242: ROZSTAW ZAMOCOWAÑ RUR PEX-AL-PEX NEXT-Heat: Rura 6 x 2; 20 x 2 mm rura pozioma - odstêp 0,50m, rura pionowa - odstêp,00 m. Rura 25 x 2,5 mm rura pozioma - odstêp 0,75m, rura pionowa - odstêp,20 m. Miejsca rozmieszczenia uchwytów powinny uwzglêdniaæ zasady kompensacji wyd³u eñ termicznych. Szczególnie wa ne jest przestrzeganie zasady mocowania koñca rury w instalacji (odpowietrzniki, krany spustowe itp.).. PRÊDKOŒÆ PRZEP YWU Prêdkoœæ przep³ywu powinna byæ zgodna z istniej¹cymi przepisami dla ró nego rodzaju instalacji. 2. OPORY MIEJSCOWE I LINIOWE Opory miejscowe to strata ciœnienia wywo³ana ³¹cznikami, kszta³tkami i armatur¹. Opory miejscowe obliczamy korzystaj¹c ze wzoru: HM = x V2/2G HM- wielkoœæ miejscowych strat, - wspó³czynnik oporów miejscowych (wartoœæ wspó³czynnika podaje norma PN-M-34034:976) V - prêdkoœæ przep³ywu G - przyspieszenie ziemskie Opory liniowe dla poszczególnych odcinków instalacji z rur PEX-AL-PEX NEXT-Heat obliczamy korzystaj¹c ze wzoru: H - wielkoœæ liniowych strat ciœnienia R - jednostkowa wartoœæ liniowych strat ciœnienia - wspó³czynnik oporów liniowych L - d³ugoœæ odcinka dla którego liczymy opory liniowe Dw - œrednica wewnêtrzna badanego odcinka V - prêdkoœæ przep³ywu G - przyspieszenie ziemskie H=R x L x x (L/DW) x V2 / 2G 3. SPOSOBY ROZPROWADZANIA RUR PEX-AL-PEX NEXT - Heat: rury prowadzone po wierzchu œcian lub w bruzdach z zachowaniem zasad mocowania rury uk³adane pod tynkiem w rurze os³onowej PESZEL lub w izolacji termicznej rozprowadzenie rur w warstwie pod³ogowej rozprowadzenie rur po obwodzie pomieszczenia pod tynkiem lub w listwie przypod³ogowej. 4. SPOSOBY ROZPROWADZANIA INSTALACJI WODOCI GOWYCH Z RUR PEX-AL-PEX NEXT-Heat: rozprowadzenie z u yciem trójników - tradycyjne rozprowadzenie z u yciem rozdzielaczy rozprowadzenie z u yciem trójników i kolan ustalonych 5

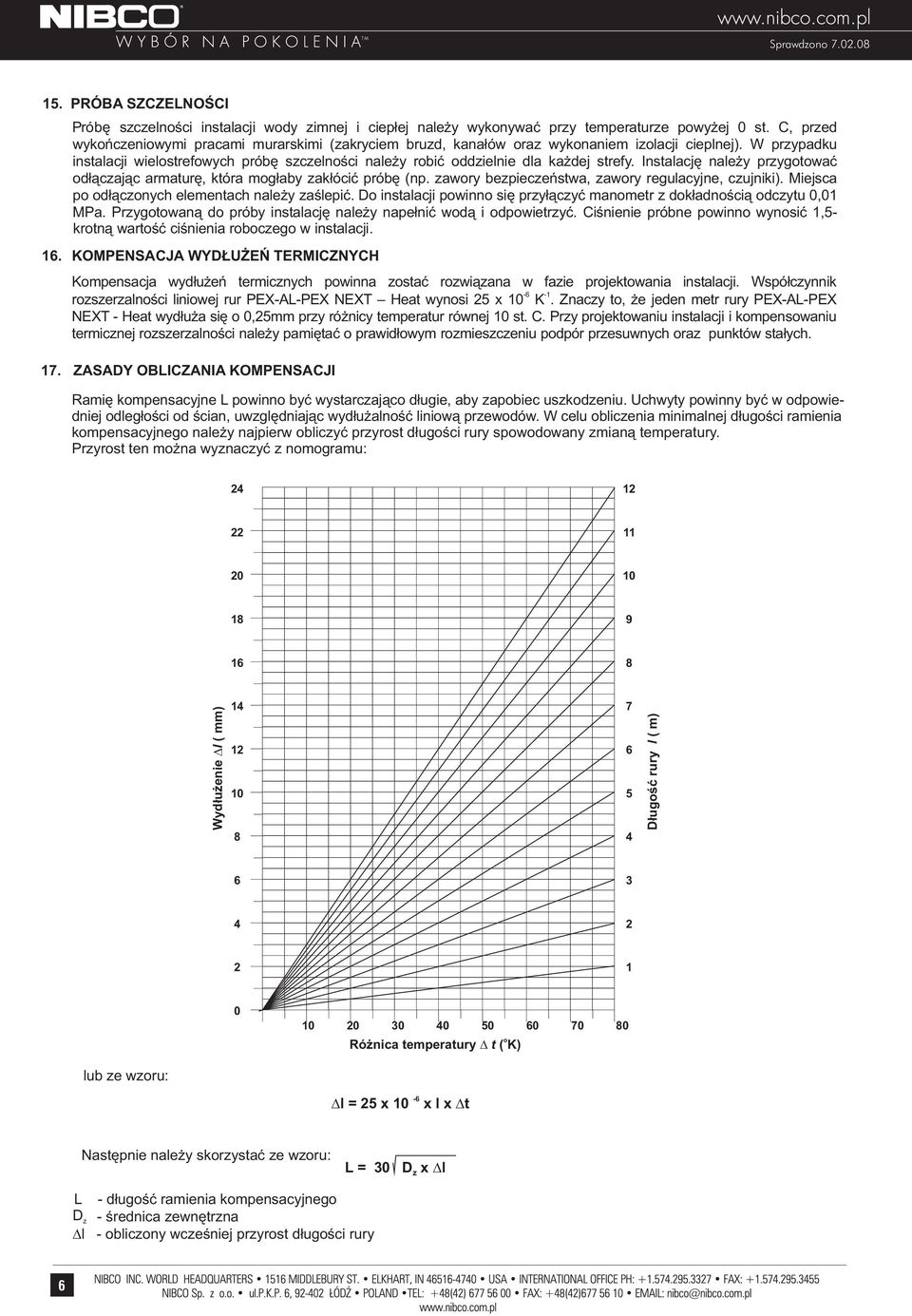

6 5. PRÓBA SZCZELNOŒCI Próbê szczelnoœci instalacji wody zimnej i ciep³ej nale y wykonywaæ przy temperaturze powy ej 0 st. C, przed wykoñczeniowymi pracami murarskimi (zakryciem bruzd, kana³ów oraz wykonaniem izolacji cieplnej). W przypadku instalacji wielostrefowych próbê szczelnoœci nale y robiæ oddzielnie dla ka dej strefy. Instalacjê nale y przygotowaæ od³¹czaj¹c armaturê, która mog³aby zak³óciæ próbê (np. zawory bezpieczeñstwa, zawory regulacyjne, czujniki). Miejsca po od³¹czonych elementach nale y zaœlepiæ. Do instalacji powinno siê przy³¹czyæ manometr z dok³adnoœci¹ odczytu 0,0 MPa. Przygotowan¹ do próby instalacjê nale y nape³niæ wod¹ i odpowietrzyæ. Ciœnienie próbne powinno wynosiæ,5- krotn¹ wartoœæ ciœnienia roboczego w instalacji. 6. KOMPENSACJA WYD U EÑ TERMICZNYCH Kompensacja wyd³u eñ termicznych powinna zostaæ rozwi¹zana w fazie projektowania instalacji. Wspó³czynnik -6 - rozszerzalnoœci liniowej rur PEX-AL-PEX NEXT Heat wynosi 25 x 0 K. Znaczy to, e jeden metr rury PEX-AL-PEX NEXT - Heat wyd³u a siê o 0,25mm przy ró nicy temperatur równej 0 st. C. Przy projektowaniu instalacji i kompensowaniu termicznej rozszerzalnoœci nale y pamiêtaæ o prawid³owym rozmieszczeniu podpór przesuwnych oraz punktów sta³ych. 7. ZASADY OBLICZANIA KOMPENSACJI Ramiê kompensacyjne L powinno byæ wystarczaj¹co d³ugie, aby zapobiec uszkodzeniu. Uchwyty powinny byæ w odpowiedniej odleg³oœci od œcian, uwzglêdniaj¹c wyd³u alnoœæ liniow¹ przewodów. W celu obliczenia minimalnej d³ugoœci ramienia kompensacyjnego nale y najpierw obliczyæ przyrost d³ugoœci rury spowodowany zmian¹ temperatury. Przyrost ten mo na wyznaczyæ z nomogramu: Wyd³u enie l ( mm) D³ugoœæ rury l ( m) o Ró nica temperatury t ( K) lub ze wzoru: -6 l = 25 x 0 x l x t Nastêpnie nale y skorzystaæ ze wzoru: L = 30 D x l z L - d³ugoœæ ramienia kompensacyjnego D z - œrednica zewnêtrzna l - obliczony wczeœniej przyrost d³ugoœci rury 6

7 l l L PS l - punkt sta³y - d³ugoœæ pocz¹tkowa odcinka W przypadku zastosowania zamiast ramienia kompensacyjnego kompensacji w postaci U-kszta³tu nale y pos³u yæ siê wzorem: L = L/2 = 2 x l + l2 U L L U l, l 2 - d³ugoœæ ramienia kompensacyjnego ( liczona z poprzedniego wzoru) - d³ugoœæ ramienia kompensacyjnego dla U-kszta³tu - odcinki ramienia (patrz rysunek poni ej) 7

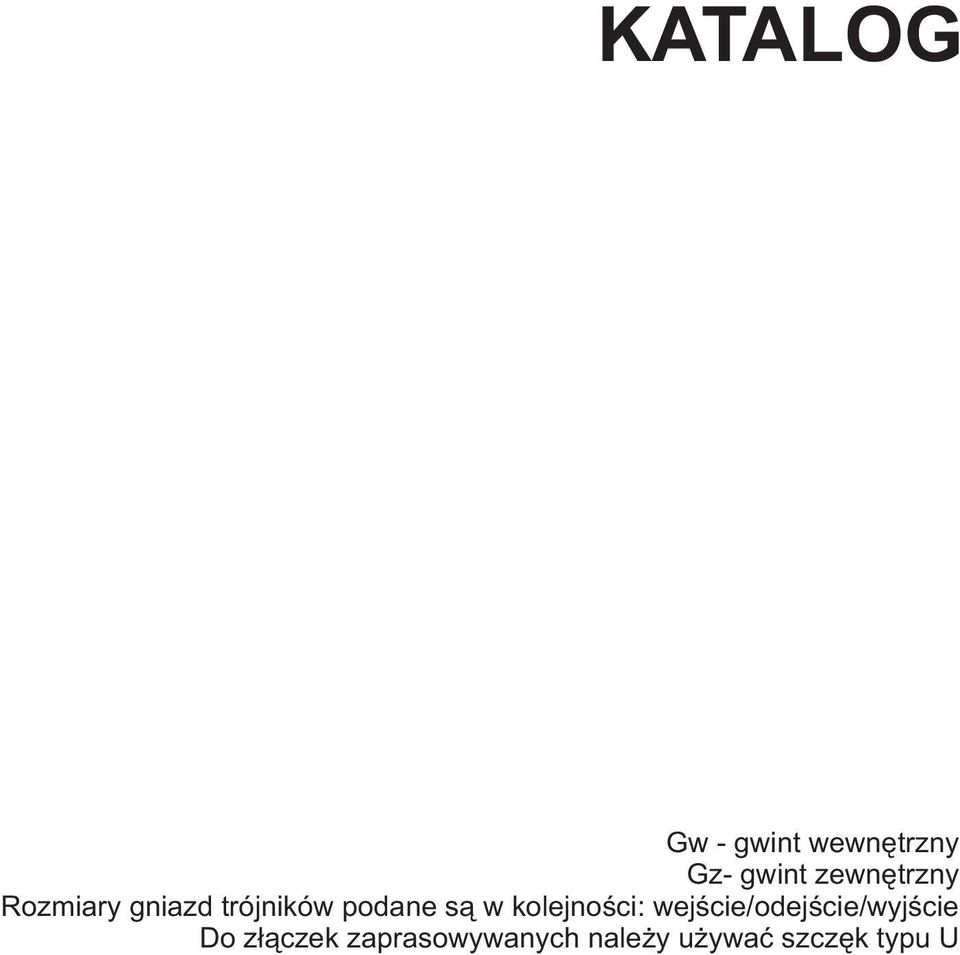

8 KATALOG Gw - gwint wewnêtrzny Gz- gwint zewnêtrzny Rozmiary gniazd trójników podane s¹ w Do z³¹czek zaprasowywanych nale y u ywaæ szczêk typu U

9 RuraPex Al Pex Z³¹czka zaprasowywana GZ Kolanoredukcyjne zaprasowywane PAP6 PAP20 PAP25 6x2 20x2 25x2,5 200/ /200 00/00 Z³¹czki zaprasowywane Z³¹czkaprosta zaprasowywana PC6 PC20 PC25 6x6 20x20 25x25 45/360 5/20 PMA6x2 PMA6x34 PMA6 x PMA20x2 PMA20x34 PMA20 x PMA25 x 6x/2 6x3/4" 6x" 20x/2" 20x" 25x" " 50/400 40/320 24/92 40/320 35/280 24/92 6/28 Z³¹czka zaprasowywana GW PFA6x2 PFA6x34 PFA 6x PFA20x2 PFA20x34 PFA20 x PFA25x34 6x/2 6x3/4" 6x" 20x/2" 20x" 25x3/4" " 40/320 8/44 35/280 20/60 20/60 Kolanoproste zaprasowywane Z³¹czkaredukcyjna zaprasowywana PRE20x6 20x6 25/200 Kolano zaprasowywane GZ PME6x2 PME6x34 PME20x2 PME20x34 PME25x 6x/2" 6x3/4" 20x/2" 25x 25/200 20/60 20/60 8/44 8/64 Kolanozaprasowywane GW PRC6x20 PRC20x25 6x20 20x25 37/296 20/60 PE6 PE20 PE25 6x6 20x20 25x25 32/256 22/76 /88 PFE6x2 PFE6x34 PFE20x2 PFE20x34 6x/2" 6x3/4" 20x/2" 8/44 22/76 5/20 9

10 Z³¹czkizaprasowywane Kolano Trójnik zaprasowywane zaprasowywany zuchwytem(bateryjne) GW Rozmiarygniazdtrójników Z³¹czkiskrêcane Z³¹czka prosta skrêcana PDEE6x2 PDEE20x2 6x/2" 20x/2" 4/2 2/96 Trójnik równoprzelotowy zaprasowywany PT6 PT20 PT25 Rozmiarygniazdtrójników 6x6x6 20x20x20 25x25x25 20/60 4/2 6/48 Trójnikredukcyjny zaprasowywany Rozmiarygniazdtrójników PFT6x2x6 PFT20x2x20 PFT20x34x20 6x/2"x6 20x/2"x20 x20 6/28 2/96 0/80 Trójnik zaprasowywany GZ PMT6x2x6 PMT20x2x20 Rozmiarygniazdtrójników 6x/2"x6 20x/2"x20 8/44 4/2 SC6 SC20 SC25 6x6 20x20 25x25 25/200 20/60 /88 Z³¹czka redukcyjna skrêcana SRC6x20 SRC20x25 6x20 20x25 24/92 5/20 Z³¹czka skrêcana GZ PRT20x6x6 PRT20x6x20 PRT20x20x6 PRT25x20x25 20x6x6 20x6x20 20x20x6 25x20x25 20/60 4/2 8/44 8/64 SMC6x2 SMC6x34 SMC6 x SMC20x2 SMC20x34 SMC20 x SMC25 x 6x/2" 6x3/4" 6x" 20x/2" 20x" 25x" 40/320 35/280 20/60 20/60 5/20 0

11 Z³¹czkaskrêcana Kolanoskrêcane GW GZ Z³¹czkiskrêcane Trójnikredukcyjny skrêcany Rozmiarygniazdtrójników SFC6x2 SFC6x34 SFC 6x SFC20x2 SFC20x34 SFC20 x SFC25 x SE6 SE20 SE25 6x/2" 6x3/4" 6x" 20x/2" 20x" 25x 6x6 20x20 25x25 40/320 8/44 25/200 2/96 2/96 Kolanoproste skrêcane 20/60 4/2 8/64 SME6x2 SME6x34 SME20x2 SME20x34 6x/2" 6x3/4" 20x/2" Kolano skrêcane GW SFE6x2 SFE6x34 SFE20x2 SFE20x34 6x/2" 6x3/4" 20x/2" 25/200 24/92 20/60 20/60 25/200 8/44 20/60 6/28 SRT20x6x20 20x6x20 2/96 Trójnikskrêcany GW SFT6x2x6 SFT20x2x20 SFT20x34x20 Rozmiarygniazdtrójników 6x/2"x6 20x/2"x20 x20 8/44 4/2 0/80 Trójnikskrêcany GZ Rozmiarygniazdtrójników Kolano redukcyjne skrêcane Trójnik równoprzelotowy skrêcany Rozmiarygniazdtrójników SMT6x2x6 SMT20x2x20 6x/2"x6 20x/2"x20 8/44 4/2 Kolanoskrêcane zuchwytem (bateryjne) SRE20x6 20x6 4/2 ST6 ST20 ST25 6x6x6 20x20x20 25X25X25 4/2 0/80 6/48 SDEE6x2 SDEE20x2 6x/2" 6/28 20x/2" 4/2

12 Z³¹czkiskrêcane Pó³œrubunek dorozdzielacza (niklowany) Akcesoria Belkarozdzielacza Sprê yna wewnêtrzna SCMN634 6x3/4 45/360 Pó³œrubunek dorozdzielacza SCMB634 6x3/4 45/360 ROZBEL02 ROZBEL03 ROZBEL04 ROZBEL05 ROZBEL06 ROZBEL07 ROZBEL08 ROZBEL09 ROZBEL0 ROZBEL ROZBEL2 2 OBWODY 3 OBWODY 4 OBWODY 5 OBWODÓW 6 OBWODÓW 7 OBWODÓW 8 OBWODÓW 9 OBWODÓW 0 OBWODÓW OBWODÓW 2 OBWODÓW Nypelredukcyjny GZzO ringiem SWHI26 SWHI Sprê yna zewnêtrzna SWHO26 SWHO Rozdzielacze ROZ NYP /2"x3/4" Kalibrator KorekzO ringiem Rozdzielaczwodyc.o. zkorkiem,beznypli ROZ02 ROZ03 ROZ04 ROZ05 ROZ06 ROZ07 ROZ08 ROZ09 ROZ0 ROZ ROZ2 RW2 RW3 RW4 RW5 RW6 RW7 RW8 RW9 RW0 RW RW2 ROZ KOR SZYS mm 5 Wieszakrodzielacza Uchwytpojedynczy FixExpres ROZ WIE P³ytkamonta owa 630P 62T46 62T620 62T T T , /00 25/00 25/50 25/50 25/50 2

13 w.nibco.com.pl Sprawdzono GWARANCJANAPRODUKTYNIBCO Z CZKIRURYZPVC C Z CZK (chlorowanypolichlorekwinylu) (polichlorekwinylu) IRURYZPVC U Z CZK IMIEDZIANE DOLUTOWANIAKAPILARNEGO WZAKRESIEŒREDNIC8 08m CHARAKTERYSTYKA Pex Al Pex Instalacje ciep³ej i zimnej wody u ytkowej w zakresie œrednic od /2" do 4" Temp. max.70 C (temp. awaryjna 95 C) Ciœnienie pracy - zgodnie z katalogiem Instalacje do wody zimnej w zakresie œrednic od /2" do 8" Temp. max 45 C Ciœnienie pracy - zgodnie z katalogiem MiedŸ odtleniona fosforem Cu+Ag > 99,90%, P od 0,05 do 0,040% CU DHP wg. ISO 90- UNS C2200 Parametry pracy:,6 MPa (8mm - 28mm) przy 0 C MPa (35mm - 08mm) przy 0 C Max. temp. pracy 204 C Max. temp. pracy dla centralnego ogrzewania 95 C (temp. awaryjna 00 C) Ciœnienie pracy dla centralnego ogrzewania 0,6 MPa ZASTOSOWANIE Instalacje do wody zimnej z PVC-C i PVC-U Instalacje do wody ciep³ej z PVC-C Instalacje przemys³owe dla ró nego rodzaju zwi¹zków chemicznych z PVC-C i PVC-U (po konsultacji z producentem) Instalacje klimatyzacyjne Instalacje wody zimnej i ciep³ej Instalacje centralnego ogrzewania Instalacje gazowe Systemy klimatyzacyjne Instalacje sprê onego powietrza Instalacje olejowe Instalacje wody zimnej i ciep³ej Instalacje centralnego ogrzewania grzejnikowego oraz pod³ogowego WARUNKIGWARANCJI:. NIBCO Sp. z o.o. gwarantuje, e z³¹czki z: miedzi, PVC-C, PVC-U, Pex-Al-Pex oraz rury z PVC-C, PVC-U, Pex-Al-Pex do instalacji sanitarnych s¹ wolne od wad wykonawczych i materia³owych. 2. Gwarancja ta jest wa na przez: 50 lat od daty zakupu dla rur PVC-C, PVC-U oraz z³¹czek z miedzi, PVC-C, PVC-U 20 lat od daty zakupu dla rur oraz z³¹czek Pex-Al-Pex 3. Gwarancja obejmuje jedynie reklamacje dotycz¹ce wad rur i z³¹czek zakupionych przez klienta w sieci sprzeda y NIBCO Sp. z o.o. 4. NIBCO Sp. z o.o. gwarantuje wymianê wadliwego produktu na swój koszt w ci¹gu 30 dni od zg³oszenia reklamacji lub w terminie uzgodnionym ze zg³aszaj¹cym szkodê. 5. Gwarancja bêdzie honorowana jedynie w przypadku przedstawienia dowodu zakupu w postaci faktury b¹dÿ wydruku z kasy fiskalnej nie pozostawiaj¹cego w¹tpliwoœci, e produkt zosta³ zakupiony w sieci sprzeda y NIBCO Sp. z o.o. 6. Gwarancja ogranicza siê do kosztu naprawy lub wymiany produktu. 7. Gwarancja traci wa noœæ w nastêpuj¹cych przypadkach: rury i z³¹czki nie zosta³y zainstalowane zgodnie z instrukcj¹ produkt nie by³ przechowywany lub u ytkowany prawid³owo rury i z³¹czki s¹ u yte niezgodnie z ich przeznaczeniem ( patrz: zastosowanie ) uszkodzenia powsta³y wskutek zdarzeñ losowych (wy³adowania atmosferyczne, katastrofa budowlana, po ar, powódÿ itp.) szkody spowodowanej przez czynniki zewnêtrzne; fizyczne lub chemiczne, np. woda o agresywnym sk³adzie 3
