1 SPECYFIKACJA TECHNICZNA DO POSTĘPOWANIA W RAMACH ZAMÓWIENIA PUBLICZNEGO MODERNIZACJI 4 WIND WRAZ Z TOARZYSZĄCYMI ROBOTAMI BUDOWLANO- INSTALACYJNYMI W BUDYNKU NR.24 NA TERENIE INSTYTUTU CHEMII PRZEMYSŁOWEJ PRZY UL.RYDYGIERA 8 W WARSZAWIE KOD CPV Instalowanie wind Usługi w zakresie naprawy i konserwacji dźwigów Roboty Instalacyjne w budynkach Usługi inżynieryjne w zakresie projektowania Roboty instalacyjne elektryczne Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Zakres wymiany czterech dźwigów w budynku biurowym numer 24 przy ul. Rydygiera 8 opis przedmiotu zamówienia 1.Wstęp Przedmiotem niniejszego opracowania jest zbiór wymagań technicznych w zakresie wymiany istniejących czterech dźwigów wraz z określeniem zakresu robót budowlano-instalacyjnych oraz wykonania systemu bezdymnego utrzymania szybów wind zgodnie wymaganiami określonymi w przepisach p.poż, wykonania projektu technicznego modernizacji, sposobu realizacji dostawy, montażu i odbioru, przekazania do eksploatacji oraz konserwacji wraz z zapewnieniem pogotowia dźwigowego. Urządzenia dźwigowe podlegają po wymianie odbiorowi technicznemu przeprowadzonego przez właściwy Urząd Dozoru Technicznego. Wykonawca robót udzieli Zamawiającemu gwarancji na całość wykonanych prac i dostarczonych urządzeń w ramach zamówienia publicznego. Przedmiot zamówienia powinien zostać wykonany zgodnie zobowiązującymi przepisami, normami, zasadami najlepszej wiedzy technicznej i sztuki budowlanej oraz należytej staranności. Wykonawca samodzielnie określi sposób wymiany dźwigu gwarantując osiągnięcie celu i wymagań określonych w niniejszym programie funkcjonalno użytkowym oraz innych wymagań określonych w postępowaniu 1

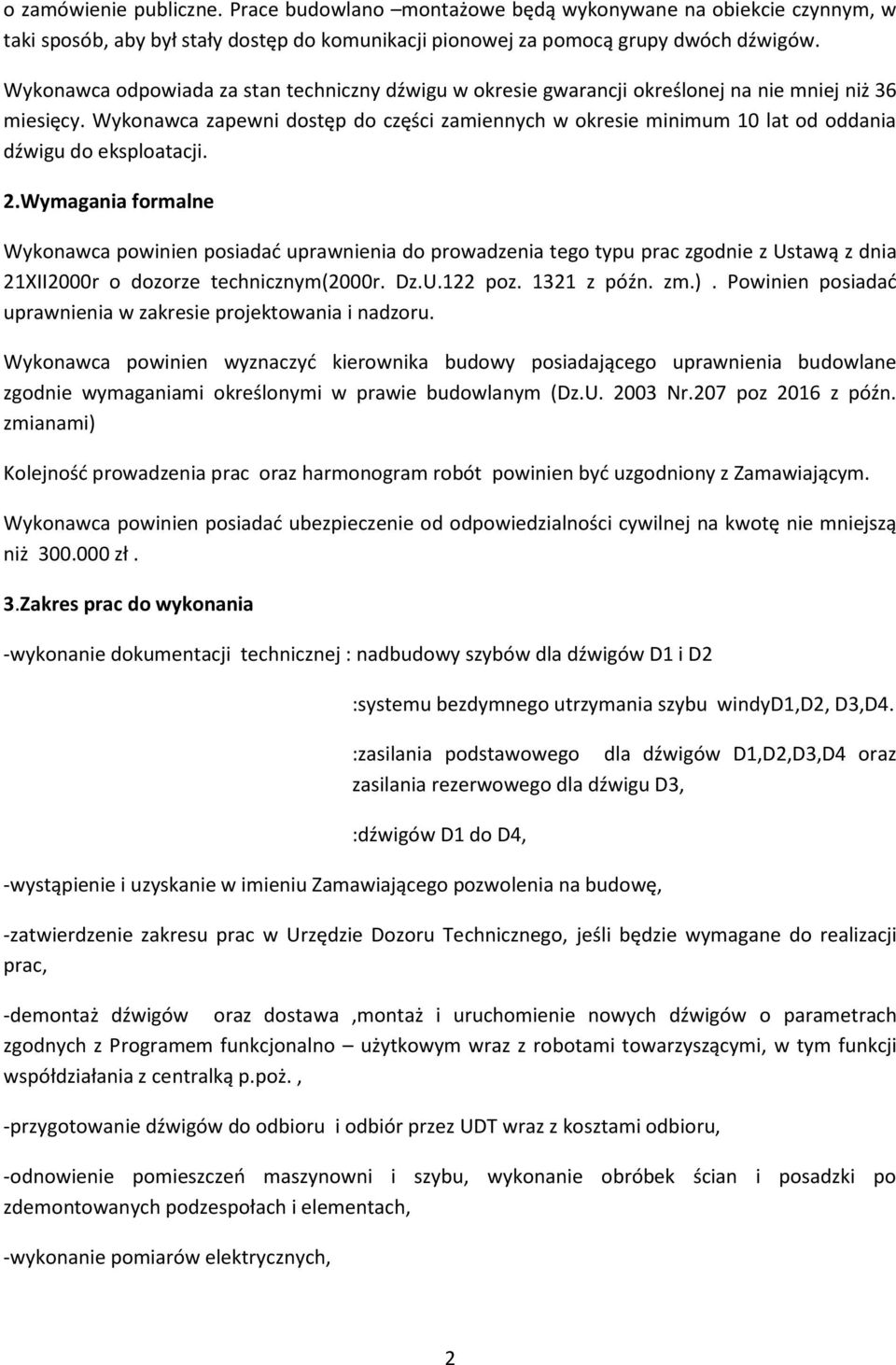

2 o zamówienie publiczne. Prace budowlano montażowe będą wykonywane na obiekcie czynnym, w taki sposób, aby był stały dostęp do komunikacji pionowej za pomocą grupy dwóch dźwigów. Wykonawca odpowiada za stan techniczny dźwigu w okresie gwarancji określonej na nie mniej niż 36 miesięcy. Wykonawca zapewni dostęp do części zamiennych w okresie minimum 10 lat od oddania dźwigu do eksploatacji. 2.Wymagania formalne Wykonawca powinien posiadać uprawnienia do prowadzenia tego typu prac zgodnie z Ustawą z dnia 21XII2000r o dozorze technicznym(2000r. Dz.U.122 poz z późn. zm.). Powinien posiadać uprawnienia w zakresie projektowania i nadzoru. Wykonawca powinien wyznaczyć kierownika budowy posiadającego uprawnienia budowlane zgodnie wymaganiami określonymi w prawie budowlanym (Dz.U Nr.207 poz 2016 z późn. zmianami) Kolejność prowadzenia prac oraz harmonogram robót powinien być uzgodniony z Zamawiającym. Wykonawca powinien posiadać ubezpieczenie od odpowiedzialności cywilnej na kwotę nie mniejszą niż zł. 3.Zakres prac do wykonania -wykonanie dokumentacji technicznej : nadbudowy szybów dla dźwigów D1 i D2 :systemu bezdymnego utrzymania szybu windyd1,d2, D3,D4. :zasilania podstawowego dla dźwigów D1,D2,D3,D4 oraz zasilania rezerwowego dla dźwigu D3, :dźwigów D1 do D4, -wystąpienie i uzyskanie w imieniu Zamawiającego pozwolenia na budowę, -zatwierdzenie zakresu prac w Urzędzie Dozoru Technicznego, jeśli będzie wymagane do realizacji prac, -demontaż dźwigów oraz dostawa,montaż i uruchomienie nowych dźwigów o parametrach zgodnych z Programem funkcjonalno użytkowym wraz z robotami towarzyszącymi, w tym funkcji współdziałania z centralką p.poż., -przygotowanie dźwigów do odbioru i odbiór przez UDT wraz z kosztami odbioru, -odnowienie pomieszczeń maszynowni i szybu, wykonanie obróbek ścian i posadzki po zdemontowanych podzespołach i elementach, -wykonanie pomiarów elektrycznych, 2

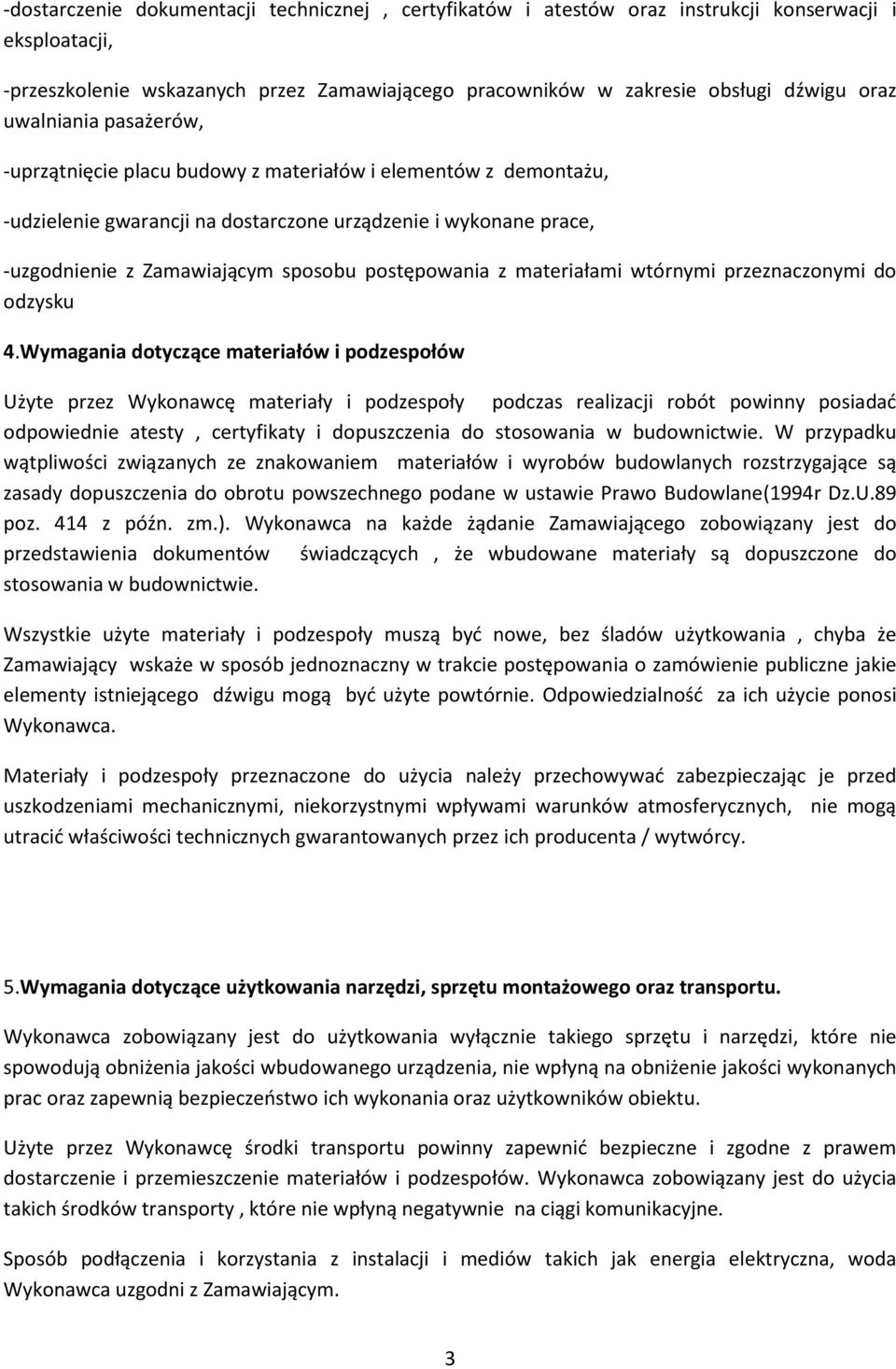

3 -dostarczenie dokumentacji technicznej, certyfikatów i atestów oraz instrukcji konserwacji i eksploatacji, -przeszkolenie wskazanych przez Zamawiającego pracowników w zakresie obsługi dźwigu oraz uwalniania pasażerów, -uprzątnięcie placu budowy z materiałów i elementów z demontażu, -udzielenie gwarancji na dostarczone urządzenie i wykonane prace, -uzgodnienie z Zamawiającym sposobu postępowania z materiałami wtórnymi przeznaczonymi do odzysku 4.Wymagania dotyczące materiałów i podzespołów Użyte przez Wykonawcę materiały i podzespoły podczas realizacji robót powinny posiadać odpowiednie atesty, certyfikaty i dopuszczenia do stosowania w budownictwie. W przypadku wątpliwości związanych ze znakowaniem materiałów i wyrobów budowlanych rozstrzygające są zasady dopuszczenia do obrotu powszechnego podane w ustawie Prawo Budowlane(1994r Dz.U.89 poz. 414 z późn. zm.). Wykonawca na każde żądanie Zamawiającego zobowiązany jest do przedstawienia dokumentów świadczących, że wbudowane materiały są dopuszczone do stosowania w budownictwie. Wszystkie użyte materiały i podzespoły muszą być nowe, bez śladów użytkowania, chyba że Zamawiający wskaże w sposób jednoznaczny w trakcie postępowania o zamówienie publiczne jakie elementy istniejącego dźwigu mogą być użyte powtórnie. Odpowiedzialność za ich użycie ponosi Wykonawca. Materiały i podzespoły przeznaczone do użycia należy przechowywać zabezpieczając je przed uszkodzeniami mechanicznymi, niekorzystnymi wpływami warunków atmosferycznych, nie mogą utracić właściwości technicznych gwarantowanych przez ich producenta / wytwórcy. 5.Wymagania dotyczące użytkowania narzędzi, sprzętu montażowego oraz transportu. Wykonawca zobowiązany jest do użytkowania wyłącznie takiego sprzętu i narzędzi, które nie spowodują obniżenia jakości wbudowanego urządzenia, nie wpłyną na obniżenie jakości wykonanych prac oraz zapewnią bezpieczeństwo ich wykonania oraz użytkowników obiektu. Użyte przez Wykonawcę środki transportu powinny zapewnić bezpieczne i zgodne z prawem dostarczenie i przemieszczenie materiałów i podzespołów. Wykonawca zobowiązany jest do użycia takich środków transporty, które nie wpłyną negatywnie na ciągi komunikacyjne. Sposób podłączenia i korzystania z instalacji i mediów takich jak energia elektryczna, woda Wykonawca uzgodni z Zamawiającym. 3

4 W przypadku konieczności wykonania prac pożarowo niebezpiecznych Wykonawca zobowiązany jest do ich uzgodnienia z Zamawiającym oraz zapewnienia właściwej ochrony przeciwpożarowej w trakcie ich wykonywania. Każdorazowo, po zakończeniu prac Wykonawca zobowiązany jest do wyłączenia wszystkich urządzeń i narzędzi. Zabrania się pozostawiania narzędzi włączonych i nie zabezpieczonych przed użyciem osób postronnych. 6.Wymagania dotyczące sposobu wykonania zamówienia Wykonawca zobowiązany jest do uzgodnienia z Zamawiającym dokumentacji technicznej dźwigów. Dokumentacja dźwigu powinna być opracowana w zakresie określonym m.in. w Rozporządzeniu Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 29X2003r w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji niektórych urządzeń transportu bliskiego(dz.u 2003 nr.193 poz 1890 ),Rozporządzenia Ministra Gospodarki z dnia 8XII2005r. w sprawie zasadniczych wymagań dla dźwigów i ich elementów bezpieczeństwa( Dz.U Nr.263 poz 2198 ) oraz normami oraz powinna uwzględnić wymagania Zamawiającego określone w programie funkcjonalno użytkowym i wymaganiach określonych w SIZW przekazanych przez Zamawiającego w trakcie postępowania o udzielenie zamówienia publicznego. Wykonawca zobowiązany jest do wykonania projektu budowlanego przez osoby uprawnione i uzyskania w imieniu Zamawiającego decyzji pozwolenia na budowę przed przystąpieniem do wykonania prac. Wykonawca zobowiązany jest własnym staraniem i na własny koszt zapewnić przeprowadzenie badań odbiorczych nowych dźwigów przez Urząd Dozoru Technicznego oraz zrealizować jego zalecenia i uwagi wymienione w protokołach tych badań. Wykonawca zobowiązany jest uzyskać stosowne decyzje UDT zezwalające na eksploatację dźwigu przez Użytkownika. Zamawiający upoważni Wykonawcę do reprezentowania Zamawiającego w UDT w sprawach związanych z rejestracją dźwigów oraz przeprowadzenia badań i uzyskaniem decyzji o których mowa powyżej oraz wystąpieniem i uzyskaniem w imieniu Zamawiającego pozwolenia na budowę. Wydanie przez UDT decyzji zezwalającej na użytkowanie dźwigu będzie warunkiem koniecznym do odbioru przedmiotu zamówienia przez Zamawiającego. Wykonawca będzie także zobowiązany do opracowania planu bezpieczeństwa i ochrony zdrowia, jeśli się okaże,że jest to wymagane z uwagi na przyjęty zakres i sposób wykonania zamówienia oraz do opracowania dokumentacji powykonawczej i odbiorowej. Wykonawca opracuje i dostarczy Zamawiającemu instrukcję obsługi oraz instrukcję eksploatacji i konserwacji dźwigu zgodnie z wytycznymi zawartymi w Normie PN-EN 13015:2008 Konserwacja dźwigów i schodów ruchomych. Zasady opracowania instrukcji konserwacji oraz Rozporządzenia Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 29X2003r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji niektórych urządzeń transportu bliskiego 4

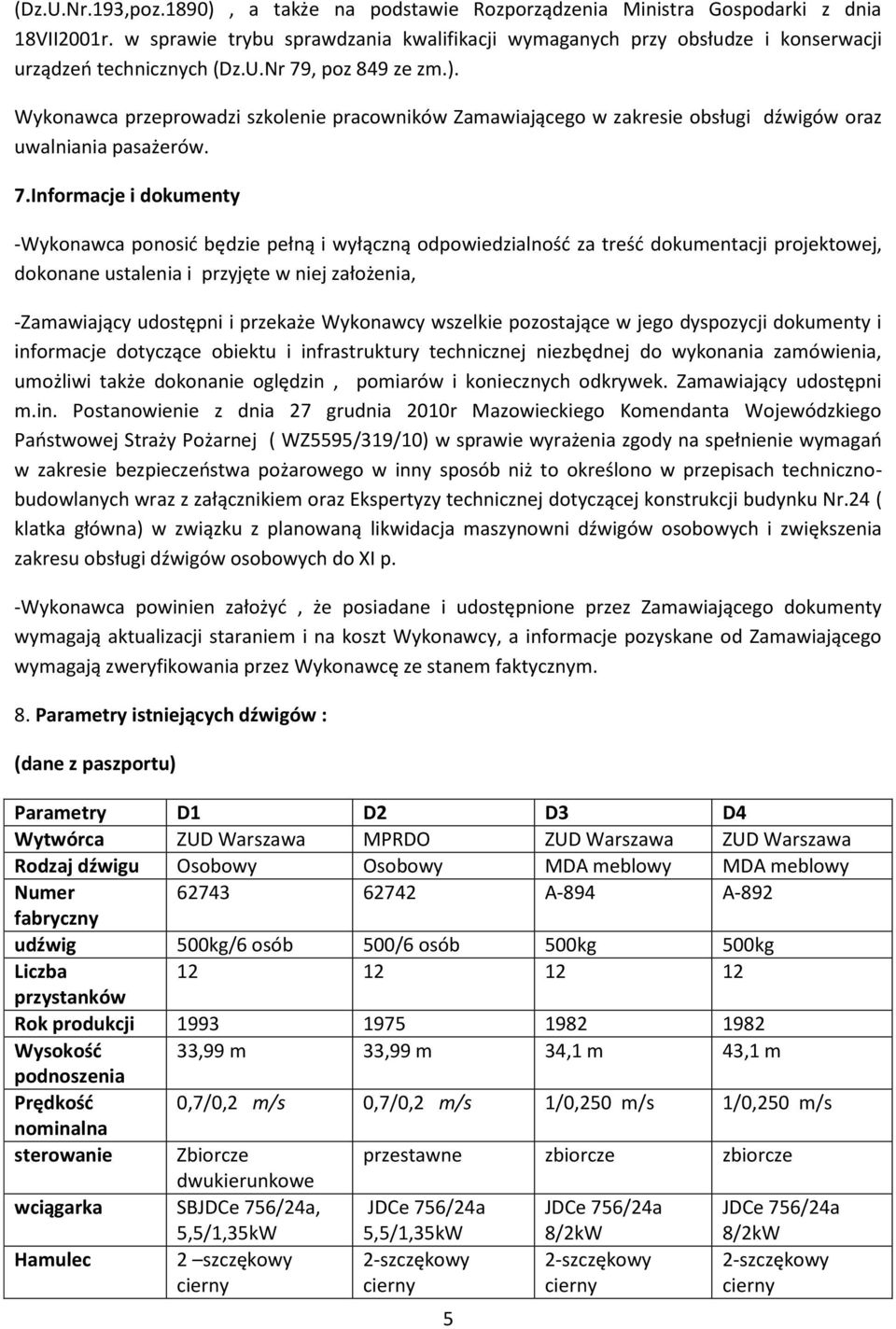

5 (Dz.U.Nr.193,poz.1890), a także na podstawie Rozporządzenia Ministra Gospodarki z dnia 18VII2001r. w sprawie trybu sprawdzania kwalifikacji wymaganych przy obsłudze i konserwacji urządzeń technicznych (Dz.U.Nr 79, poz 849 ze zm.). Wykonawca przeprowadzi szkolenie pracowników Zamawiającego w zakresie obsługi dźwigów oraz uwalniania pasażerów. 7.Informacje i dokumenty -Wykonawca ponosić będzie pełną i wyłączną odpowiedzialność za treść dokumentacji projektowej, dokonane ustalenia i przyjęte w niej założenia, -Zamawiający udostępni i przekaże Wykonawcy wszelkie pozostające w jego dyspozycji dokumenty i informacje dotyczące obiektu i infrastruktury technicznej niezbędnej do wykonania zamówienia, umożliwi także dokonanie oględzin, pomiarów i koniecznych odkrywek. Zamawiający udostępni m.in. Postanowienie z dnia 27 grudnia 2010r Mazowieckiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej ( WZ5595/319/10) w sprawie wyrażenia zgody na spełnienie wymagań w zakresie bezpieczeństwa pożarowego w inny sposób niż to określono w przepisach technicznobudowlanych wraz z załącznikiem oraz Ekspertyzy technicznej dotyczącej konstrukcji budynku Nr.24 ( klatka główna) w związku z planowaną likwidacja maszynowni dźwigów osobowych i zwiększenia zakresu obsługi dźwigów osobowych do XI p. -Wykonawca powinien założyć, że posiadane i udostępnione przez Zamawiającego dokumenty wymagają aktualizacji staraniem i na koszt Wykonawcy, a informacje pozyskane od Zamawiającego wymagają zweryfikowania przez Wykonawcę ze stanem faktycznym. 8. Parametry istniejących dźwigów : (dane z paszportu) Parametry D1 D2 D3 D4 Wytwórca ZUD Warszawa MPRDO ZUD Warszawa ZUD Warszawa Rodzaj dźwigu Osobowy Osobowy MDA meblowy MDA meblowy Numer A-894 A-892 fabryczny udźwig 500kg/6 osób 500/6 osób 500kg 500kg Liczba przystanków Rok produkcji Wysokość 33,99 m 33,99 m 34,1 m 43,1 m podnoszenia Prędkość 0,7/0,2 m/s 0,7/0,2 m/s 1/0,250 m/s 1/0,250 m/s nominalna sterowanie Zbiorcze przestawne zbiorcze zbiorcze dwukierunkowe wciągarka SBJDCe 756/24a, JDCe 756/24a JDCe 756/24a JDCe 756/24a Hamulec 5,5/1,35kW 2 szczękowy cierny 5,5/1,35kW 2-szczękowy cierny 5 8/2kW 2-szczękowy cierny 8/2kW 2-szczękowy cierny

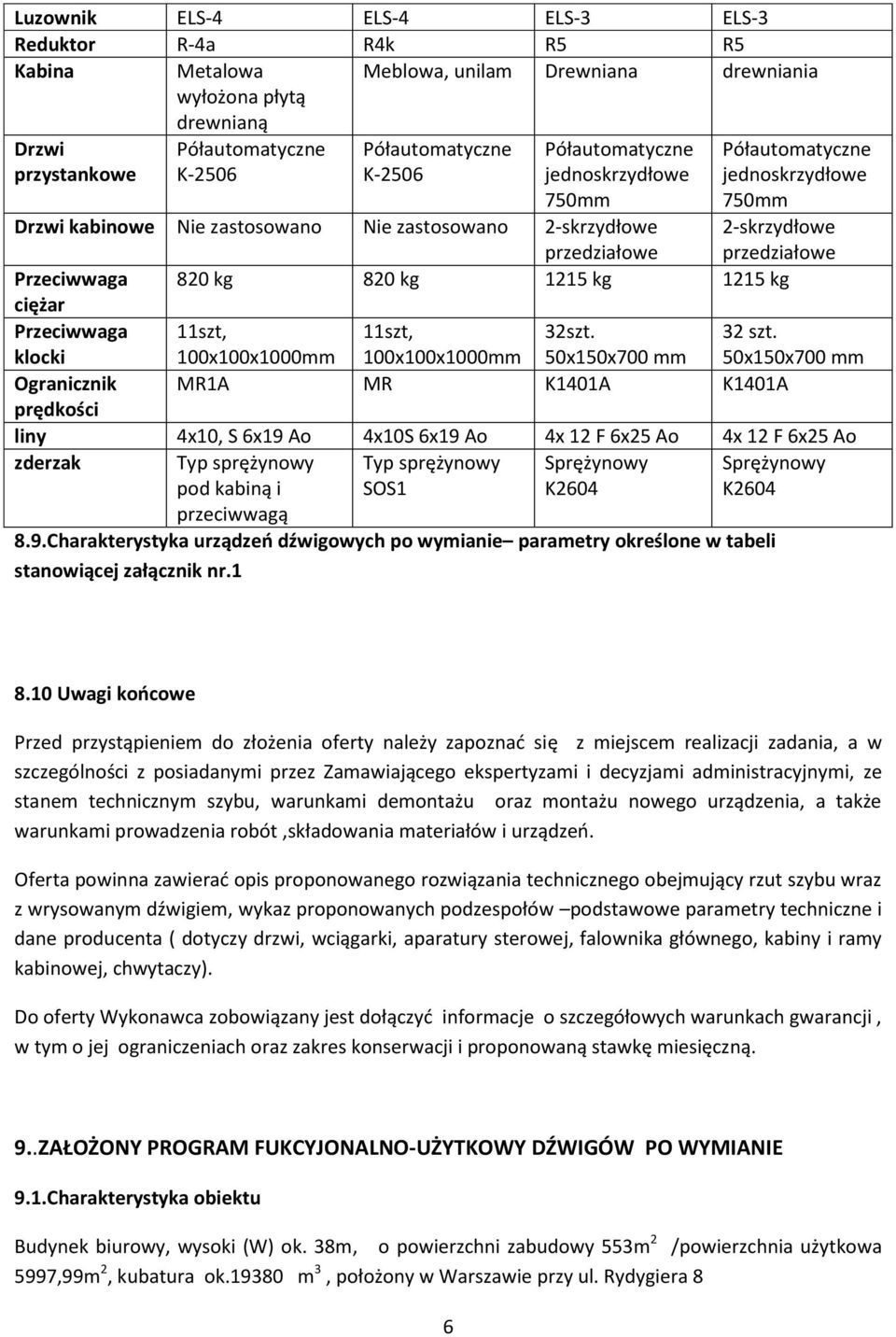

6 Luzownik ELS-4 ELS-4 ELS-3 ELS-3 Reduktor R-4a R4k R5 R5 Kabina Metalowa Meblowa, unilam Drewniana drewniania wyłożona płytą drewnianą Drzwi przystankowe Półautomatyczne K-2506 Półautomatyczne K-2506 Półautomatyczne jednoskrzydłowe 750mm Półautomatyczne jednoskrzydłowe 750mm Drzwi kabinowe Nie zastosowano Nie zastosowano 2-skrzydłowe przedziałowe 2-skrzydłowe przedziałowe Przeciwwaga 820 kg 820 kg 1215 kg 1215 kg ciężar Przeciwwaga klocki 11szt, 100x100x1000mm 11szt, 100x100x1000mm 32szt. 50x150x700 mm 32 szt. 50x150x700 mm Ogranicznik prędkości MR1A MR K1401A K1401A liny 4x10, S 6x19 Ao 4x10S 6x19 Ao 4x 12 F 6x25 Ao 4x 12 F 6x25 Ao zderzak Typ sprężynowy pod kabiną i przeciwwagą Typ sprężynowy SOS1 Sprężynowy K2604 Sprężynowy K Charakterystyka urządzeń dźwigowych po wymianie parametry określone w tabeli stanowiącej załącznik nr Uwagi końcowe Przed przystąpieniem do złożenia oferty należy zapoznać się z miejscem realizacji zadania, a w szczególności z posiadanymi przez Zamawiającego ekspertyzami i decyzjami administracyjnymi, ze stanem technicznym szybu, warunkami demontażu oraz montażu nowego urządzenia, a także warunkami prowadzenia robót,składowania materiałów i urządzeń. Oferta powinna zawierać opis proponowanego rozwiązania technicznego obejmujący rzut szybu wraz z wrysowanym dźwigiem, wykaz proponowanych podzespołów podstawowe parametry techniczne i dane producenta ( dotyczy drzwi, wciągarki, aparatury sterowej, falownika głównego, kabiny i ramy kabinowej, chwytaczy). Do oferty Wykonawca zobowiązany jest dołączyć informacje o szczegółowych warunkach gwarancji, w tym o jej ograniczeniach oraz zakres konserwacji i proponowaną stawkę miesięczną. 9..ZAŁOŻONY PROGRAM FUKCYJONALNO-UŻYTKOWY DŹWIGÓW PO WYMIANIE 9.1.Charakterystyka obiektu Budynek biurowy, wysoki (W) ok. 38m, o powierzchni zabudowy 553m 2 /powierzchnia użytkowa 5997,99m 2, kubatura ok m 3, położony w Warszawie przy ul. Rydygiera 8 6

7 Budynek wyposażony jest w 4 dźwigi usytuowane w szybach zlokalizowany wewnątrz budynku. Dźwigi pogrupowane są w grupach po dwa. Dojście do dźwigów na kondygnacji 0 z holu głównego dźwigi D1 i D2, oraz w klatce awaryjnej dźwigi D3 i D4-. Liczba kondygnacji budynku 13. Lokalizacja dźwigów w istniejących szybach z rozbudową dźwigów D1 i D2 o dodatkową kondygnację Funkcje sterowania wraz z osprzętem Nowe dźwigi będą zainstalowane w istniejącym szybie. Minimalny udźwig dla dźwigów D1 i D2-450kg oraz dla dźwigów D3 i D kg. Funkcja dźwigu D1 i D2 osobowe, Dźwig D3 osobowo-towarowy z funkcjami dźwigu dla ekip ratowniczych, dźwig D4 osobowo-towarowy. Funkcje dźwigów D3 i D4 przystosowane do obsługi osób niepełnosprawnych określonych w PN-EN 81-70,Część 70: Dostępność dźwigów dla osób, w tym osób niepełnosprawnych. Sterowanie oparte na sterowniku mikroprocesorowym obsługujące zbiorczość w obydwu kierunkach. Praca dźwigu w układzie DUPLEX D1 i D2 oraz D3 i D4. Dźwig D3 wymagane funkcje dla dźwigu dla ekip ratowniczych zgodnie z PN-EN 81-72, ekspertyzą oraz Decyzją mazowieckiego Komendanta PSP z dnia r.. Liczba startów 180 /h. Prędkość jazdy 1 m/s System do automatycznego sprowadzania kabiny na najbliższy przystanek po otrzymaniu informacji o zagrożeniu pożarowym (wraz z połączeniem z centralką pożarową) System awaryjnego sprowadzania kabiny do najbliższego przystanku wraz z otwarciem drzwi po zaniku napięcia zasilającego. Sterowanie wciągarką z zastosowaniem falownika częstotliwości umożliwiające płynną regulację obrotów i zmniejszające zużycie energii wraz z rezystorem hamującym oraz enkoderem położenia silnika wciągarki. Tablica przyłączenia kabla zasilającego w maszynowni, wyposażona w zabezpieczenie prądowe obwodów szafy sterowej, szybu (oświetlenie, gniazdo sieciowe w szybie), kabiny (oświetlenie kabiny). System łączności ze służbami ratowniczymi poprzez telefonię GSM - zgodny z normą PN-EN Kompletna instalacja elektryczna wraz z osprzętem w szybie, na kabinie oraz w maszynowni. Wykonanie linii zasilających z rozdzielni głównej, w tym dla dźwigu D3 wykonane zgodnie z PN-EN Wykonanie instalacji oświetlenia w szybie. 7

8 Wykonanie instalacji zapobiegania zadymieniu i oddymiania szybów dla dźwigu D1,D2,D3,D4 zgodnie z obowiązującymi przepisami p.poż. i Ekspertyzą stanu ochrony przeciwpożarowej budynku biurowego 24 z września 2010r.. Na każdej kondygnacji na przystankach, nad drzwiami zastosowanie wyświetlacza LCD. Przyciski wyposażone w znaki alfabetu Braille'a. 9.3 Wyposażenie kabiny Kabiny o powierzchni minimum 1,17m 2 dla dźwigów D1i D2 oraz minimum 2,15 m 2 dla dźwigów D3 i D4 i wysokości 2100 mm dla dźwigów D1,D2,D3 oraz 2200 mm dla dźwigu D4, wyposażone w 1 poręcz, panel dyspozycji, oświetlenie LED, oświetlenie awaryjne, wentylator. Wykończenie kabiny stal nierdzewna fakturowana, narożniki i cokoły ze stali nierdzewnej fakturowanej, podłoga z wykładziny trudnościeralnej antypoślizgowej. 9.4.Pozostałe elementy dźwigu Drzwi kabinowe automatyczne o minimalnych wymiarach dla D1 i D2 800x2000mm, dla dźwigów D-3i D4 900x2000mm, w wykonaniu ze stali nierdzewnej fakturowanej, wyposażone w kurtynę świetlną. Drzwi przystankowe automatyczne o minimalnych wymiarach dla D1 i D2 800x2000mm, dla dźwigów D-3i D4 900x2000mm, w wykonaniu blacha malowana RAL w różnych kolorach do uzgodnienia z Zamawiającym. Dla dźwigów D1, D2,D3 i D4 drzwi na wszystkich przystanakch w wykonaniu EI60 zgodnie z PN-EN Zespół napędowy nowoczesny reduktorowy/bezreduktorowy. 9.5 Pozostałe wymagania Prace powinny być prowadzone w taki sposób aby zapewnić maksymalne bezpieczeństwo użytkownikom budynku. Prace związane z dużym natężeniem hałasu i wibracji należy prowadzić w godzinach od do godziny 6 00 z uwagi na realizację prac przy czynnym obiekcie. Wykonawca zobowiązany jest przedstawić harmonogram wykonania prac z terminem realizacji nie dłuższym niż do 10 grudnia 2013r. Harmonogram powinien obejmować co najmniej następujący zakres: wykonanie projektów prac budowlanych i instalacyjnych wraz z uzyskaniem pozwolenia na budowę, wykonanie prac określonych w dokumentacji, wykonanie projektów nowych dźwigów, dostawa urządzeń na obiekt, demontaż i montaż dźwigów, prace wykończeniowe i porządkowe, rozruch oraz przygotowanie do odbioru przez UDT, Odbiór przez UDT i Inwestora. Zamawiający oczekuje wymiany urządzeń sekwencyjnie D1 i D2 łącznie, oraz D3i D4 łącznie, w taki sposób, żeby zapewnić użytkownikom obiektu komunikację pionową. 8
