1 Zasilacze sieciowe serii MIC MIC Series pl Instrukcja instalacji

2 Zasilacze sieciowe serii MIC Bezpieczeństwo pl 3 1 Bezpieczeństwo 1.1 Informacje dotyczące niniejszej instrukcji Niniejsza instrukcja została przygotowana zgodnie z najlepszą wiedzą, a informacje tu zawarte zostały szczegółowo sprawdzone. W chwili oddania do druku tekst instrukcji był kompletny i poprawny. Ze względu na nieustanne doskonalenie produktu, zawartość niniejszej instrukcji może ulec zmianie bez stosownego ostrzeżenia. Bosch Security Systems nie ponosi odpowiedzialności za uszkodzenia wynikłe bezpośrednio lub pośrednio z błędów, niekompletności lub niezgodności pomiędzy instrukcją i opisywanym produktem. 1.2 Konwencje przyjęte w instrukcji W niniejszej instrukcji instalacji i obsługi zostały użyte następujące symbole i zapisy, które mają na celu zwrócenie uwagi na szczególne sytuacje: NIEBEZPIECZENSTWO! Ten symbol oznacza sytuację bezpośredniego zagrożenia, np. wysokie napięcie wewnątrz obudowy produktu. Doprowadzenie do takiej sytuacji może grozić porażeniem prądem elektrycznym, poważnymi obrażeniami ciała lub śmiercią. OSTRZEZENIE! Oznacza sytuację potencjalnie niebezpieczną. Doprowadzenie do takiej sytuacji może grozić poważnymi obrażeniami ciała, a nawet śmiercią. Średnie zagrożenie Oznacza sytuację potencjalnie niebezpieczną. Doprowadzenie do takiej sytuacji może grozić niewielkimi lub średnimi obrażeniami ciała. Zwraca uwagę użytkownika na istotne instrukcje dołączone do urządzenia. Oznacza sytuację potencjalnie niebezpieczną. Doprowadzenie do takiej sytuacji może grozić szkodami materialnymi lub uszkodzeniem urządzenia. Ten symbol oznacza informacje lub zasady bezpośrednio lub pośrednio związane z bezpieczeństwem personelu bądź ochroną mienia. 1.3 Informacje prawne Prawa autorskie Niniejsza instrukcja obsługi stanowi własność intelektualną firmy Bosch Security Systems, Inc. i jest chroniona prawem autorskim. Wszelkie prawa zastrzeżone. Znaki towarowe Wszystkie nazwy urządzeń i oprogramowania użyte w niniejszym dokumencie powinny być traktowane jako zastrzeżone znaki towarowe. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

3 4 pl Bezpieczeństwo Zasilacze sieciowe serii MIC 1.4 Ważne wskazówki dotyczące bezpieczeństwa Przeczytać, przestrzegać i zachować na przyszłość wszystkie instrukcje dotyczące bezpieczeństwa. Przed przystąpieniem do obsługi zastosować się do wszystkich ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi. 1. Czyszczenie Przed przystąpieniem do czyszczenia odłączyć urządzenie od sieci elektrycznej. Do czyszczenia wystarczy zwykle sucha ściereczka, można również używać nawilżanych, niestrzępiących się chusteczek lub irchy. Nie należy używać środków czyszczących w płynie lub w aerozolu. 2. Źródła ciepła Nie instalować urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, piece lub inne urządzenia (również wzmacniacze) wytwarzające ciepło. 3. Woda Produktu nie należy używać w pobliżu wody. 4. Przedmioty i ciecze wewnątrz urządzenia W otwory w urządzeniu nie wolno wkładać żadnych przedmiotów, ponieważ mogą one zetknąć się z miejscami pod wysokim napięciem i spowodować pożar lub porażenie prądem elektrycznym. Do urządzenia nie wolno wlewać żadnych cieczy. Nie stawiać na urządzeniu przedmiotów wypełnionych cieczami, np. wazonów lub filiżanek. 5. Wyładowania atmosferyczne W celu zapewnienia ochrony przed wyładowaniami atmosferycznymi i skokami napięcia w sieci energetycznej lub jeśli urządzenie nie jest użytkowane przez dłuższy czas, należy odłączyć wtyczkę od gniazda energetycznego. 6. Przeciążenie Nie przeciążać gniazd energetycznych i przedłużaczy. Grozi to pożarem lub porażeniem prądem elektrycznym. 7. Zabezpieczenie kabla zasilającego i wtyczki Kabel zasilający powinien być poprowadzony w taki sposób, aby wyeliminować możliwość nadepnięcia na niego lub przygniecenia przez przedmioty stawiane obok lub na nim. W przypadku urządzeń, które mają być zasilane z sieci 230 V, 50 Hz kabel zasilający musi spełniać wymagania najnowszej wersji normy IEC W przypadku urządzeń, które mają być zasilane z sieci 120 V, 60 Hz, kabel zasilający musi spełniać wymagania najnowszej wersji norm UL 62 i CSA 22.2 nr Odłączanie od zasilania Urządzenie jest zasilane od chwili dołączenia kabla zasilającego do źródła zasilania. Odłączenie kabla zasilającego jest podstawowym sposobem odłączenia zasilania od urządzenia. 9. Naprawy Nie należy dokonywać samodzielnych prób naprawy urządzenia. Otwarcie lub zdjęcie obudowy grozi porażeniem elektrycznym i innymi niebezpieczeństwami. Naprawy należy zlecać wykwalifikowanym pracownikom serwisu. 10. Uszkodzenia wymagające naprawy Odłączyć urządzenie od źródła zasilania zmiennoprądowego i zlecić naprawę autoryzowanemu serwisowi w następujących sytuacjach: jeśli została uszkodzona wtyczka lub przewód zasilania; jeśli urządzenie zostało narażone na działanie deszczu lub wody (deszcz, śnieg itp.); jeśli na urządzenie została wylana ciecz; jeśli do środka urządzenia wpadły przedmioty; jeśli urządzenie upadło lub obudowa została uszkodzona; jeśli urządzenie wykazuje znaczną zmianę w działaniu, co wskazuje na konieczność naprawy; jeśli urządzenie nie działa poprawnie mimo przestrzegania instrukcji obsługi przez użytkownika. 11. Wymiana części Jeśli potrzebne są części zamienne, należy upewnić się, że serwisant użył części zgodnych ze specyfikacją producenta lub zalecanych zamienników. F.01U Instrukcja instalacji Bosch Security Systems, Inc.

4 Zasilacze sieciowe serii MIC Bezpieczeństwo pl 5 Zastosowanie do wymiany części nieautoryzowanych grozi pożarem, porażeniem prądem elektrycznym i innymi niebezpieczeństwami. 12. Kontrola bezpieczeństwa Po zakończeniu naprawy urządzenia lub wykonaniu czynności serwisowych należy zlecić sprawdzenie na miejscu poprawności działania. 13. Przystawki, zmiany lub przeróbki Należy stosować tylko przystawki / akcesoria zalecane przez producenta. Wszelkie zmiany lub modyfikacje urządzenia niezatwierdzone przez firmę Bosch mogą pozbawić użytkownika uprawnień wynikających z gwarancji lub w przypadku umowy licencyjnej uprawnienia do używania produktu. 1.5 Ważne uwagi Odłącznik zasilania wszystkich biegunów W instalacji elektrycznej budynku należy zastosować bezpiecznik rozłączający wszystkie bieguny zasilania, z co najmniej 3-milimetrową separacją styków. W razie konieczności otwarcia obudowy do celów serwisowych lub innych należy odłączyć zasilanie od urządzenia przede wszystkim za pomocą takiego odłącznika. Uziemienie kabla koncentrycznego: Jeśli do urządzenia dołączony jest zewnętrzny system kablowy, należy go uziemić. Sprzęt do zastosowań zewnętrznych powinien być dołączany do wejść urządzenia po dołączeniu wtyczki z uziemieniem tego urządzenia do gniazda z uziemieniem lub po połączeniu zacisku uziemienia z uziomem. Złącza wejściowe urządzenia muszą być odłączone od sprzętu do zastosowań zewnętrznych przed odłączeniem wtyczki z uziemieniem lub zacisku uziemienia. W przypadku każdego rodzaju sprzętu do zastosowań zewnętrznych dołączonego do urządzenia należy przestrzegać zaleceń dotyczących bezpieczeństwa, np. odnośnie uziemienia. Tylko modele sprzedawane w Stanach Zjednoczonych: w punkcie 810 przepisów NEC (ANSI / NFPA nr 70) znajdują się informacje na temat prawidłowego uziemienia mocowania i konstrukcji nośnej, uziemienia kabla koncentrycznego do odgromnika, przekrojów przewodów uziemiających, umiejscowienia odgromnika, dołączenia do uziomów i wymagań stawianych uziomom. Utylizacja Produkt firmy Bosch jest zaprojektowany i wytwarzany z materiałów o wysokiej jakości i elementów nadających się do recyklingu i ponownego wykorzystania. Symbol ten oznacza, że wyrzucanie urządzeń elektrycznych i elektronicznych wycofanych z eksploatacji wraz z odpadami pochodzącymi z gospodarstw domowych jest zabronione. Miejsca zbiórki zużytych urządzeń elektrycznych i elektronicznych są zwykle wyznaczone przez lokalne władze. Zgodnie z Dyrektywą Europejską 2002/96/WE, urządzenia takie powinny być utylizowane w odpowiednich zakładach przetwórczych. Ochrona środowiska Firma Bosch przywiązuje szczególną wagę do kwestii ochrony środowiska. Urządzenie zostało zaprojektowane tak, aby w możliwie jak największym stopniu było przyjazne dla środowiska. Urządzenie jest wrażliwe na ładunki elektrostatyczne Należy przestrzegać odpowiednich zaleceń dla urządzeń CMOS / MOSFET w celu zapobieżenia wyładowaniom elektrostatycznym. UWAGA: Podczas kontaktu z płytkami drukowanymi znajdującymi się wewnątrz urządzenia należy zakładać paski uziemiające na nadgarstki oraz przestrzegać zasad bezpieczeństwa w tym zakresie. Parametry bezpieczników W celu ochrony urządzenia odgałęzienie obwodu musi być zabezpieczone bezpiecznikiem o maks. wartości 16 A. Zabezpieczenie musi być zgodne z normą NEC800 (CEC Section 60). Uziemianie i polaryzacja Urządzenie może być wyposażone w 3-żyłową wtyczkę z uziemieniem (wtyczkę z trzecim stykiem służącym jako uziemienie). To zabezpieczenie Bosch Security Systems, Inc. Instrukcja instalacji F.01U

5 6 pl Bezpieczeństwo Zasilacze sieciowe serii MIC umożliwia włożenie wtyczki wyłącznie do gniazda z uziemieniem. Jeśli wtyczki nie można włożyć do gniazda, należy zlecić elektrykowi wymianę przestarzałego gniazda. Uziemienie wtyczki jest zabezpieczeniem, które należy stosować. Przenoszenie Przed przeniesieniem urządzenia odłączyć je od zasilania. Urządzenie należy przenosić z zachowaniem należytej ostrożności. Nadmierna siła lub wstrząs może spowodować uszkodzenie urządzenia i dysków twardych. Kable sygnałowe w zastosowaniach zewnętrznych Instalacja kabli sygnałowych w zastosowaniach zewnętrznych musi spełniać normy NEC725 i NEC800 (CEC Rule i CEC Section 60) w zakresie odstępu izolacyjnego od kabli zasilających i przewodów odgromowych oraz ochrony przeciwprzepięciowej. Urządzenia dołączone na stałe W instalacji elektrycznej budynku musi być zamontowany łatwo dostępny odłącznik. Urządzenia odłączane Gniazda zasilające instalować w pobliżu urządzeń tak, aby były one łatwo dostępne. Ponowne podłączenie zasilania Jeśli zasilanie urządzenia zostanie wyłączone z powodu przekroczenia wymaganej temperatury pracy, należy odłączyć kabel zasilający, poczekać przynajmniej 30 sekund, a następnie ponownie dołączyć kabel zasilający. Linie elektroenergetyczne Nie należy instalować urządzenia w pobliżu napowietrznych linii energetycznych czy oświetleniowych, ani w miejscach, w których mógłby się z nimi stykać. Urządzenia do montażu w szafie typu Rack Wentylacja Urządzenia mogą być montowane w zabudowanych instalacjach lub w szafach typu Rack tylko i wyłącznie pod warunkiem, że zostanie zapewniona odpowiednia wentylacja lub producent określi specjalne wymagania. Urządzenie nie może rozgrzewać się powyżej maksymalnej temperatury pracy. Obciążenie mechaniczne Montaż urządzenia w szafie typu Rack musi być wykonany w taki sposób, aby nie narażać urządzenia na niekorzystne warunki pracy spowodowane nierównomiernym obciążeniem mechanicznym. Połączenie uziemienia systemu i uziemienia bezpieczeństwa może spowodować powstanie pętli uziemienia, które mogą zakłócać działanie systemu CCTV. Produkt jest urządzeniem klasy B. W środowisku mieszkalnym urządzenie może powodować zakłócenia radiowe. W wypadku ich wystąpienia użytkownik może zostać zobowiązany do podjęcia określonych działań zapobiegawczych. Zgodność z wymaganiami FCC i ICES (dotyczy modeli przeznaczonych na rynek Stanów Zjednoczonych i Kanady) Urządzenie zostało przetestowane i spełnia wymagania klasy B urządzeń cyfrowych, zgodnie z częścią 15 przepisów FCC. Przepisy te określają odpowiedni poziom zabezpieczenia przed zakłóceniami w przypadku instalacji w budynkach mieszkalnych. Urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwości fal radiowych. W przypadku instalacji lub użytkowania niezgodnego z instrukcjami może powodować zakłócenia w łączności radiowej. Nie ma gwarancji, że zakłócenia takie nie wystąpią w określonych przypadkach. Jeśli urządzenie powoduje zakłócenia w odbiorze radiowym lub telewizyjnym, co można sprawdzić wyłączając i włączając urządzenie, zaleca się skorygowanie zakłóceń przez użytkownika w jeden z następujących sposobów: Zmiana pozycji lub lokalizacji anteny odbiorczej Zwiększenie odległości pomiędzy urządzeniami a odbiornikiem F.01U Instrukcja instalacji Bosch Security Systems, Inc.

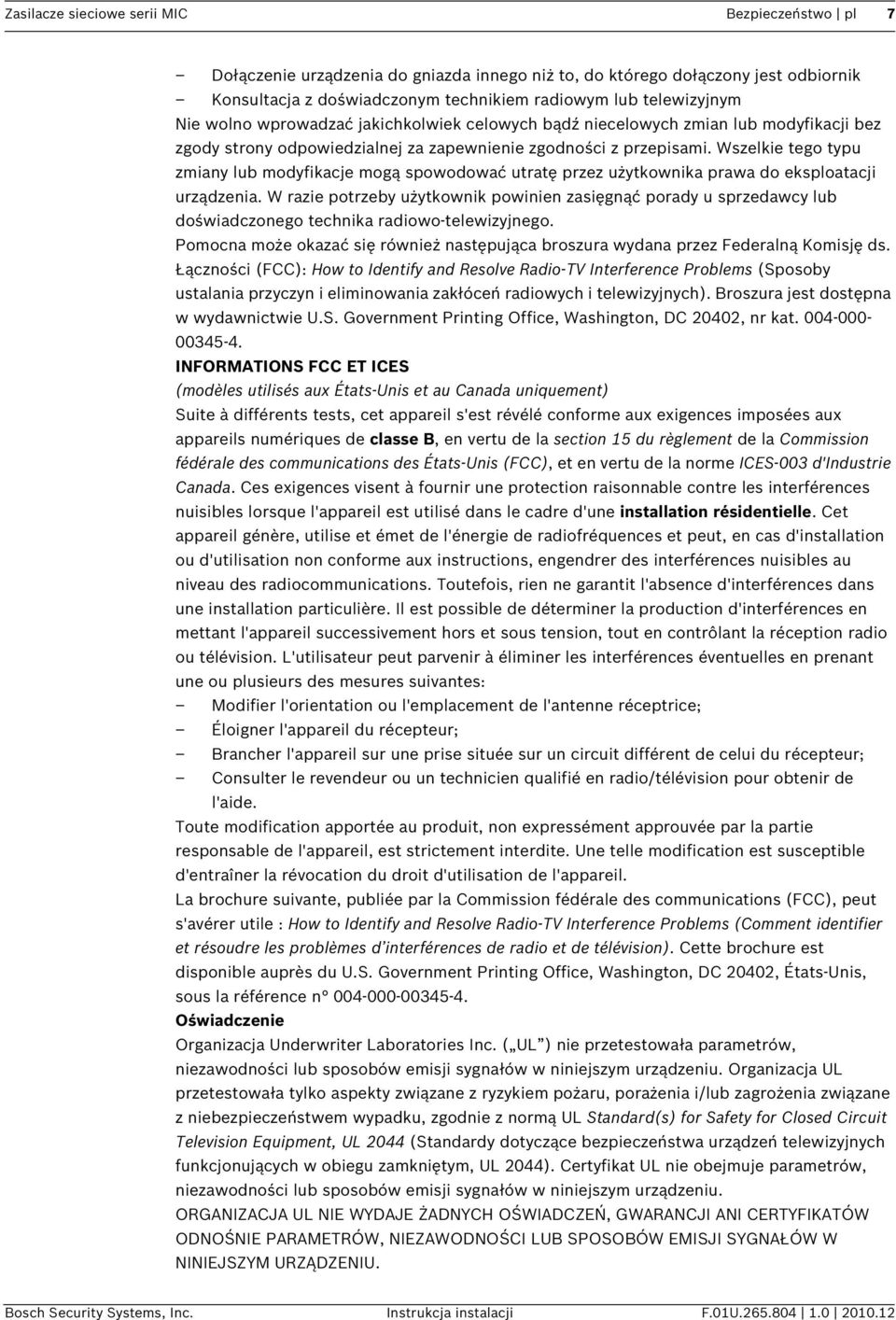

6 Zasilacze sieciowe serii MIC Bezpieczeństwo pl 7 Dołączenie urządzenia do gniazda innego niż to, do którego dołączony jest odbiornik Konsultacja z doświadczonym technikiem radiowym lub telewizyjnym Nie wolno wprowadzać jakichkolwiek celowych bądź niecelowych zmian lub modyfikacji bez zgody strony odpowiedzialnej za zapewnienie zgodności z przepisami. Wszelkie tego typu zmiany lub modyfikacje mogą spowodować utratę przez użytkownika prawa do eksploatacji urządzenia. W razie potrzeby użytkownik powinien zasięgnąć porady u sprzedawcy lub doświadczonego technika radiowo-telewizyjnego. Pomocna może okazać się również następująca broszura wydana przez Federalną Komisję ds. Łączności (FCC): How to Identify and Resolve Radio-TV Interference Problems (Sposoby ustalania przyczyn i eliminowania zakłóceń radiowych i telewizyjnych). Broszura jest dostępna w wydawnictwie U.S. Government Printing Office, Washington, DC 20402, nr kat INFORMATIONS FCC ET ICES (modèles utilisés aux États-Unis et au Canada uniquement) Suite à différents tests, cet appareil s'est révélé conforme aux exigences imposées aux appareils numériques de classe B, en vertu de la section 15 du règlement de la Commission fédérale des communications des États-Unis (FCC), et en vertu de la norme ICES-003 d'industrie Canada. Ces exigences visent à fournir une protection raisonnable contre les interférences nuisibles lorsque l'appareil est utilisé dans le cadre d'une installation résidentielle. Cet appareil génère, utilise et émet de l'énergie de radiofréquences et peut, en cas d'installation ou d'utilisation non conforme aux instructions, engendrer des interférences nuisibles au niveau des radiocommunications. Toutefois, rien ne garantit l'absence d'interférences dans une installation particulière. Il est possible de déterminer la production d'interférences en mettant l'appareil successivement hors et sous tension, tout en contrôlant la réception radio ou télévision. L'utilisateur peut parvenir à éliminer les interférences éventuelles en prenant une ou plusieurs des mesures suivantes: Modifier l'orientation ou l'emplacement de l'antenne réceptrice; Éloigner l'appareil du récepteur; Brancher l'appareil sur une prise située sur un circuit différent de celui du récepteur; Consulter le revendeur ou un technicien qualifié en radio/télévision pour obtenir de l'aide. Toute modification apportée au produit, non expressément approuvée par la partie responsable de l'appareil, est strictement interdite. Une telle modification est susceptible d'entraîner la révocation du droit d'utilisation de l'appareil. La brochure suivante, publiée par la Commission fédérale des communications (FCC), peut s'avérer utile : How to Identify and Resolve Radio-TV Interference Problems (Comment identifier et résoudre les problèmes d interférences de radio et de télévision). Cette brochure est disponible auprès du U.S. Government Printing Office, Washington, DC 20402, États-Unis, sous la référence n Oświadczenie Organizacja Underwriter Laboratories Inc. ( UL ) nie przetestowała parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. Organizacja UL przetestowała tylko aspekty związane z ryzykiem pożaru, porażenia i/lub zagrożenia związane z niebezpieczeństwem wypadku, zgodnie z normą UL Standard(s) for Safety for Closed Circuit Television Equipment, UL 2044 (Standardy dotyczące bezpieczeństwa urządzeń telewizyjnych funkcjonujących w obiegu zamkniętym, UL 2044). Certyfikat UL nie obejmuje parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. ORGANIZACJA UL NIE WYDAJE ŻADNYCH OŚWIADCZEŃ, GWARANCJI ANI CERTYFIKATÓW ODNOŚNIE PARAMETRÓW, NIEZAWODNOŚCI LUB SPOSOBÓW EMISJI SYGNAŁÓW W NINIEJSZYM URZĄDZENIU. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

7 8 pl Bezpieczeństwo Zasilacze sieciowe serii MIC Oświadczenie Organizacja Underwriter Laboratories Inc. ( UL ) nie przetestowała parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. Organizacja UL przetestowała tylko aspekty związane z ryzykiem pożaru, porażenia i/lub zagrożenia związane z niebezpieczeństwem wypadku zgodnie z normą UL Standard(s) for Safety for Information Technology Equipment, UL Certyfikat UL nie obejmuje parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. ORGANIZACJA UL NIE WYDAJE ŻADNYCH OŚWIADCZEŃ, GWARANCJI ANI CERTYFIKATÓW ODNOŚNIE PARAMETRÓW, NIEZAWODNOŚCI LUB SPOSOBÓW EMISJI SYGNAŁÓW W NINIEJSZYM URZĄDZENIU. Oświadczenie o zgodności z przepisami Niniejszy produkt spełnia wymogi następujących dyrektyw WE: Dyrektywa EMC (89/336/WE z późniejszymi zmianami) Dyrektywa niskonapięciowa 73/23/WE Dyrektywa RoHS 2002/95/WE, EMC (Ograniczenie użycia substancji niebezpiecznych), norma CISPR A-B i CTIC F.01U Instrukcja instalacji Bosch Security Systems, Inc.

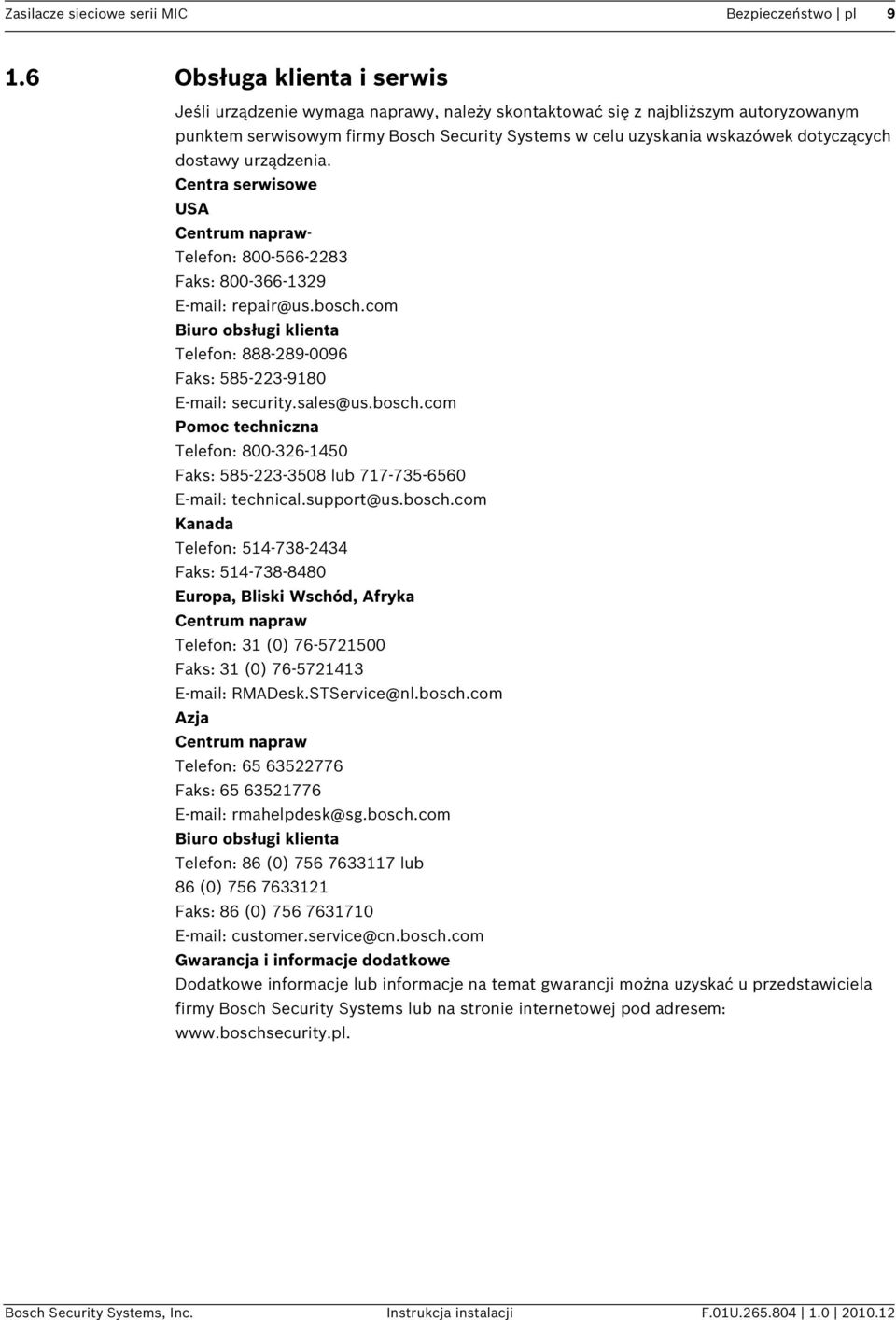

8 Zasilacze sieciowe serii MIC Bezpieczeństwo pl Obsługa klienta i serwis Jeśli urządzenie wymaga naprawy, należy skontaktować się z najbliższym autoryzowanym punktem serwisowym firmy Bosch Security Systems w celu uzyskania wskazówek dotyczących dostawy urządzenia. Centra serwisowe USA Centrum napraw- Telefon: Faks: repair@us.bosch.com Biuro obsługi klienta Telefon: Faks: security.sales@us.bosch.com Pomoc techniczna Telefon: Faks: lub technical.support@us.bosch.com Kanada Telefon: Faks: Europa, Bliski Wschód, Afryka Centrum napraw Telefon: 31 (0) Faks: 31 (0) RMADesk.STService@nl.bosch.com Azja Centrum napraw Telefon: Faks: rmahelpdesk@sg.bosch.com Biuro obsługi klienta Telefon: 86 (0) lub 86 (0) Faks: 86 (0) customer.service@cn.bosch.com Gwarancja i informacje dodatkowe Dodatkowe informacje lub informacje na temat gwarancji można uzyskać u przedstawiciela firmy Bosch Security Systems lub na stronie internetowej pod adresem: Bosch Security Systems, Inc. Instrukcja instalacji F.01U

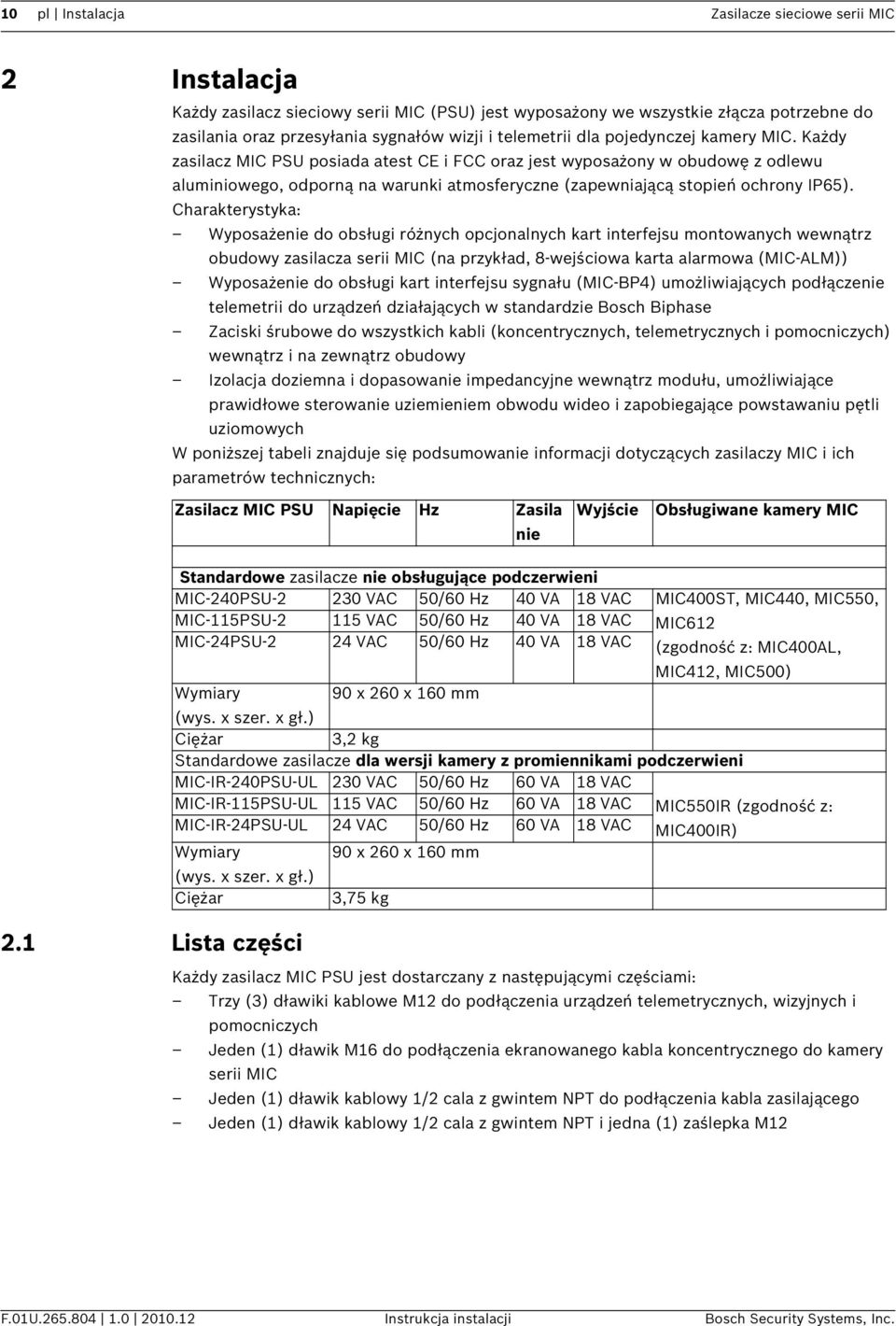

9 10 pl Instalacja Zasilacze sieciowe serii MIC 2 Instalacja Każdy zasilacz sieciowy serii MIC (PSU) jest wyposażony we wszystkie złącza potrzebne do zasilania oraz przesyłania sygnałów wizji i telemetrii dla pojedynczej kamery MIC. Każdy zasilacz MIC PSU posiada atest CE i FCC oraz jest wyposażony w obudowę z odlewu aluminiowego, odporną na warunki atmosferyczne (zapewniającą stopień ochrony IP65). Charakterystyka: Wyposażenie do obsługi różnych opcjonalnych kart interfejsu montowanych wewnątrz obudowy zasilacza serii MIC (na przykład, 8-wejściowa karta alarmowa (MIC-ALM)) Wyposażenie do obsługi kart interfejsu sygnału (MIC-BP4) umożliwiających podłączenie telemetrii do urządzeń działających w standardzie Bosch Biphase Zaciski śrubowe do wszystkich kabli (koncentrycznych, telemetrycznych i pomocniczych) wewnątrz i na zewnątrz obudowy Izolacja doziemna i dopasowanie impedancyjne wewnątrz modułu, umożliwiające prawidłowe sterowanie uziemieniem obwodu wideo i zapobiegające powstawaniu pętli uziomowych W poniższej tabeli znajduje się podsumowanie informacji dotyczących zasilaczy MIC i ich parametrów technicznych: Zasilacz MIC PSU Napięcie Hz Zasila nie Wyjście Obsługiwane kamery MIC 2.1 Lista części Standardowe zasilacze nie obsługujące podczerwieni MIC-240PSU VAC 50/60 Hz 40 VA 18 VAC MIC400ST, MIC440, MIC550, MIC-115PSU VAC 50/60 Hz 40 VA 18 VAC MIC612 MIC-24PSU-2 24 VAC 50/60 Hz 40 VA 18 VAC (zgodność z: MIC400AL, MIC412, MIC500) Wymiary 90 x 260 x 160 mm (wys. x szer. x gł.) Ciężar 3,2 kg Standardowe zasilacze dla wersji kamery z promiennikami podczerwieni MIC-IR-240PSU-UL 230 VAC 50/60 Hz 60 VA 18 VAC MIC-IR-115PSU-UL 115 VAC 50/60 Hz 60 VA 18 VAC MIC550IR (zgodność z: MIC-IR-24PSU-UL 24 VAC 50/60 Hz 60 VA 18 VAC MIC400IR) Wymiary 90 x 260 x 160 mm (wys. x szer. x gł.) Ciężar 3,75 kg Każdy zasilacz MIC PSU jest dostarczany z następującymi częściami: Trzy (3) dławiki kablowe M12 do podłączenia urządzeń telemetrycznych, wizyjnych i pomocniczych Jeden (1) dławik M16 do podłączenia ekranowanego kabla koncentrycznego do kamery serii MIC Jeden (1) dławik kablowy 1/2 cala z gwintem NPT do podłączenia kabla zasilającego Jeden (1) dławik kablowy 1/2 cala z gwintem NPT i jedna (1) zaślepka M12 F.01U Instrukcja instalacji Bosch Security Systems, Inc.

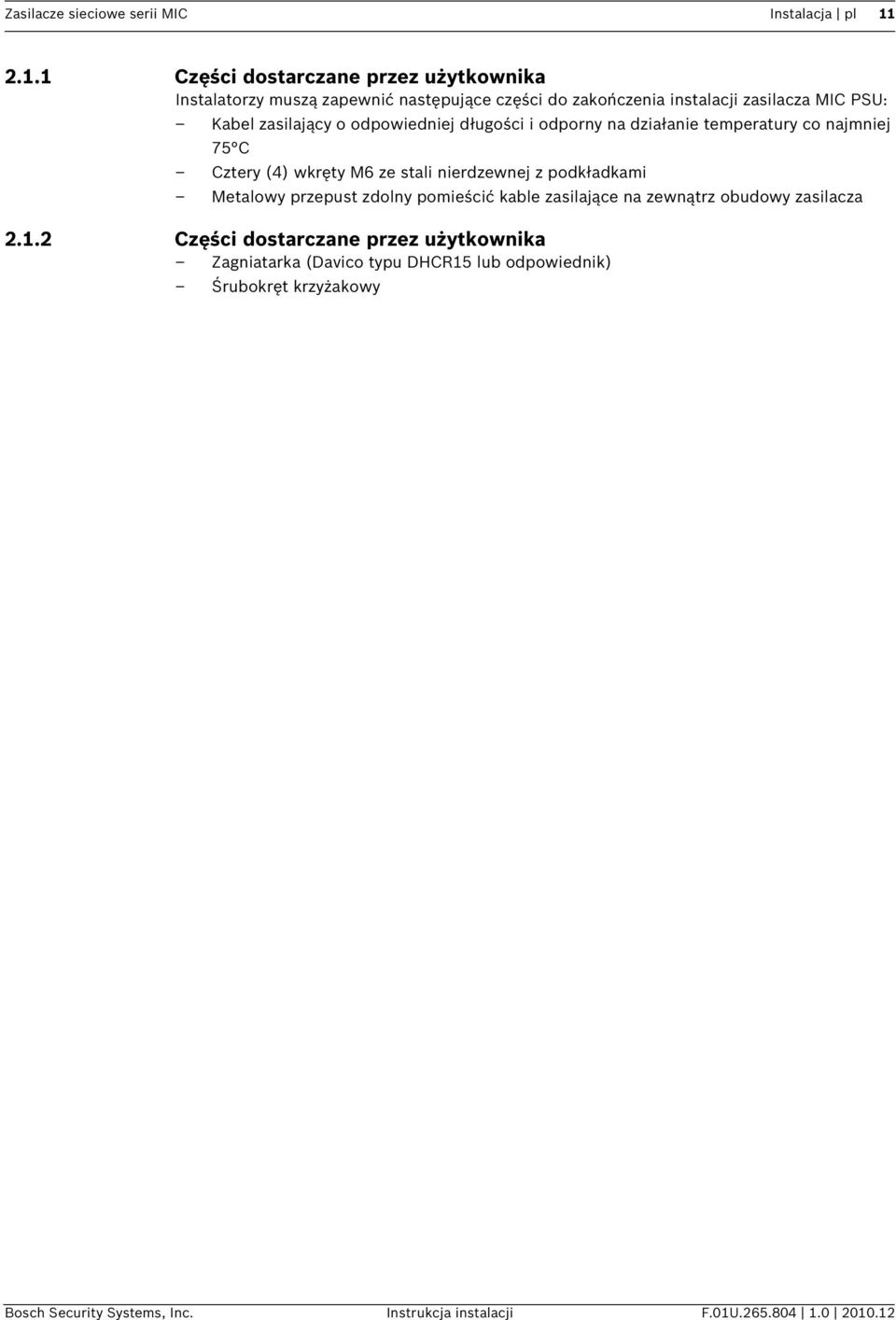

10 Zasilacze sieciowe serii MIC Instalacja pl Części dostarczane przez użytkownika Instalatorzy muszą zapewnić następujące części do zakończenia instalacji zasilacza MIC PSU: Kabel zasilający o odpowiedniej długości i odporny na działanie temperatury co najmniej 75 C Cztery (4) wkręty M6 ze stali nierdzewnej z podkładkami Metalowy przepust zdolny pomieścić kable zasilające na zewnątrz obudowy zasilacza Części dostarczane przez użytkownika Zagniatarka (Davico typu DHCR15 lub odpowiednik) Śrubokręt krzyżakowy Bosch Security Systems, Inc. Instrukcja instalacji F.01U

11 12 pl Instalacja Zasilacze sieciowe serii MIC 2.2 Złącze uziomowe na płytce drukowanej Płytka drukowana (PCB) każdego zasilacza MIC PSU (obsługującego i nie obsługującego kamery z promiennikami podczerwieni) ma jedną opcję złącza uziemienia obok zespołu zacisków HD1, dzięki czemu możliwe są różne konfiguracje uziemienia: Jeśli istnieje oddzielne połączenie pomiędzy ekranem wizyjnym a masą, to złącze uziomowe powinno zostać wyłamane. Taka sytuacja ma zwykle miejsce w systemach opartych na połączeniach miedzianych, gdzie wszystkie miedziane kable koncentryczne do przesyłania sygnału wizyjnego są prowadzone do sterowni i podłączone do centralnego punktu uziemienia. Jeśli do przesyłania danych i sygnału wizyjnego do i ze sterowni wykorzystywane są światłowody lub inne połączenia typu pośredniego, wówczas złącze uziomowe powinno pozostać nienaruszone, o ile dla danej kamery jest to jedyny punkt odniesienia uziemienia. 2.3 Parametry bezpieczników Zasilacze MIC nie obsługujące podczerwieni (MIC-240PSU-2, MIC-115PSU-2 oraz MIC-24PSU- 2) są wyposażone w cztery (4) bezpieczniki 20 mm (numery w Rysunek 2.1) w oprawkach. Parametry tych bezpieczników są stałe w przypadku dodatkowego obwodu niskiego napięcia, ale zmieniają się wraz z napięciem wejściowym w przypadku głównego obwodu wysokiego napięcia. Poniższa tabela przedstawia wartości bezpieczników, które należy montować w celu właściwego zabezpieczenia zasilaczy. Uwaga: Bezpiecznik FS4 nie istnieje. Identyfika tor bezpieczn ika Funkcja bezpiecznika Typ Parametry bezpiecznika głównego 240 V FS1 Zabezpieczenie kamery Szkla 1,6 A MIC ny przeciwprzepięci owy (T) FS2 Zabezpieczenie główne Szkla 200 ma ny bezzwłoczny FS3 Zabezpieczenie Szkla 1,6 A grzejnika 1 ny przeciwprzepięci owy (T) FS5 Zabezpieczenie Szkla 1,6 A grzejnika 2 ny przeciwprzepięci owy (T) Parametry bezpiecznika głównego 115 V 1,6 A szklany przeciwprzepięc iowy (T) 500 ma bezzwłoczny 1,6 A szklany przeciwprzepięc iowy (T) 1,6 A szklany przeciwprzepięc iowy (T) Parametry bezpiecznika głównego 24 V 1,6 A szklany przeciwprzepię ciowy (T) 2,5 A bezzwłoczny 1,6 A szklany przeciwprzepię ciowy (T) 1,6 A szklany przeciwprzepię ciowy (T) Zasilacze MIC przeznaczone dla kamer z promiennikami podczerwieni (MIC-IR-240PSU-UL, MIC-IR-115PSU-UL oraz MIC-IR-24PSU-UL) są wyposażone w pięć (5) bezpieczników 20 mm (oznaczonych na niebiesko w Rysunek 2.2). Poniższa tabela przedstawia wartości bezpieczników, które należy montować w celu właściwego zabezpieczenia zasilaczy. F.01U Instrukcja instalacji Bosch Security Systems, Inc.

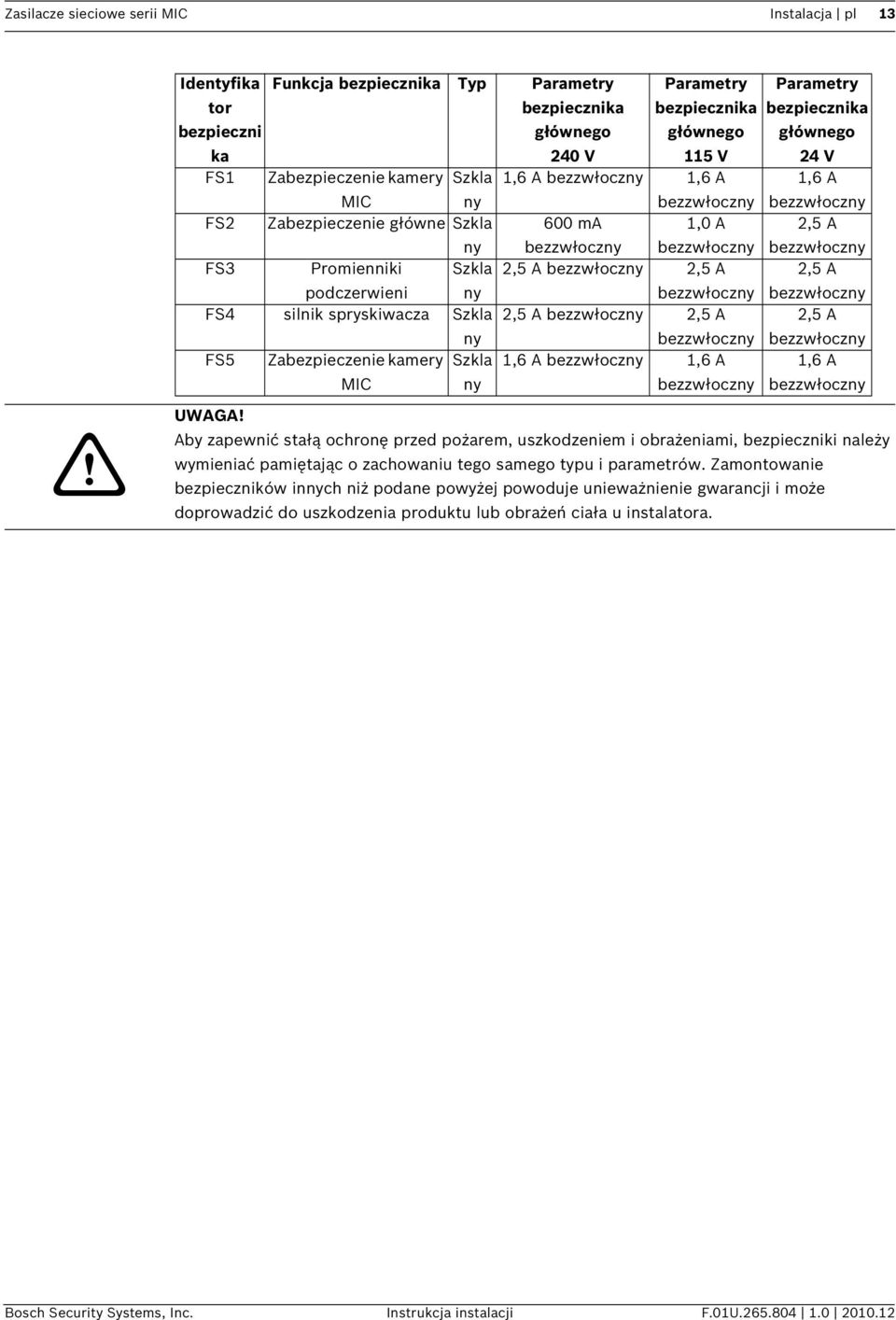

12 Zasilacze sieciowe serii MIC Instalacja pl 13 Identyfika tor bezpieczni ka Funkcja bezpiecznika Typ Parametry bezpiecznika głównego 240 V Parametry bezpiecznika głównego 115 V FS1 Zabezpieczenie kamery Szkla 1,6 A bezzwłoczny 1,6 A MIC ny bezzwłoczny FS2 Zabezpieczenie główne Szkla 600 ma 1,0 A ny bezzwłoczny bezzwłoczny FS3 Promienniki Szkla 2,5 A bezzwłoczny 2,5 A podczerwieni ny bezzwłoczny FS4 silnik spryskiwacza Szkla 2,5 A bezzwłoczny 2,5 A ny bezzwłoczny FS5 Zabezpieczenie kamery Szkla 1,6 A bezzwłoczny 1,6 A MIC ny bezzwłoczny Parametry bezpiecznika głównego 24 V 1,6 A bezzwłoczny 2,5 A bezzwłoczny 2,5 A bezzwłoczny 2,5 A bezzwłoczny 1,6 A bezzwłoczny Aby zapewnić stałą ochronę przed pożarem, uszkodzeniem i obrażeniami, bezpieczniki należy wymieniać pamiętając o zachowaniu tego samego typu i parametrów. Zamontowanie bezpieczników innych niż podane powyżej powoduje unieważnienie gwarancji i może doprowadzić do uszkodzenia produktu lub obrażeń ciała u instalatora. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

13 14 pl Instalacja Zasilacze sieciowe serii MIC 2.4 Zasilacze sieciowe do kamer MIC niewyposażonych w promienniki podczerwieni Zasilacze MIC do urządzeń niewyposażonych w promienniki podczerwieni to: MIC-240PSU-2 MIC-115PSU-2 MIC-24PSU-2 Wszystkie zasilacze MIC do kamer niewyposażonych w promienniki podczerwieni mają takie samo rozmieszczenie złączy i wspólną procedurę w zakresie okablowania. Zasilacze 230 VAC, 115 VAC i 24 VAC różnią się między sobą jedynie wartościami napięcia wejściowego i prądu topienia. Poniższy rysunek przedstawia układ płytki drukowanej w zasilaczach sieciowych MIC dla kamer bez promiennika podczerwieni, z numerami referencyjnymi z boku lub pod identyfikatorem połączenia/zacisku lub zaciskiem, oraz na bezpiecznikach. Tabela pod rysunkiem zawiera identyfikację połączeń. Illustracja 2.1 Układ MIC-240PSU-2, MIC-115PSU-2 oraz MIC-24PSU-2 Numer Identyfikator połączenia / zacisku na płytce drukowanej Opis / funkcja połączenia/zacisku Typ połączenia / zacisku 1 HD1 Gniazdo zasilania AC Zacisk śrubowy 2 HD3 Kabel koncentryczny ekranowany Zacisk śrubowy (połączenia z kamerą) 3 HD5 Sterowanie RS-485 Zacisk śrubowy 4 HD4 Konwerter USB do RS-485 Złącze Molex 5 HD8 **NIEWYKORZYSTANE** Złącze Molex 6 HD6 [Opcjonalny] pomocniczy, grzałka Zacisk śrubowy 7 HD7 Obraz (kabel koncentryczny) Zacisk śrubowy 8 HD2 Zabezpieczenie antysabotażowe Zacisk śrubowy 9 CN3 (przełączanie obrazu) Złącze kabla koncentrycznego Złącze BNC 10 CN1 (wyjście wizyjne) Złącze kabla koncentrycznego Złącze BNC 11 CN2 Rozgałęźnik dodatkowej karty Gniazdo wtykowe 12 Złącze uziomowe Złącze uziomowe FS2 Bezpiecznik 2 zabezpieczenie główne FS1 Bezpiecznik 1 zabezpieczenie kamery MIC FS3 Bezpiecznik 3 zabezpieczenie grzałki FS5 Bezpiecznik 5 zabezpieczenie grzałki 2 -- F.01U Instrukcja instalacji Bosch Security Systems, Inc.

14 Zasilacze sieciowe serii MIC Instalacja pl Zasilacze sieciowe do kamer MIC ze zintegrowanym promiennikiem podczerwieni Zasilacze sieciowe MIC to: MIC-IR-240PSU-UL MIC-IR-115PSU-UL MIC-IR-24PSU-UL Zasilacze sieciowe MIC obsługujące podczerwień posiadają drugie izolowane źródło zasilania do obsługi promienników podczerwieni. Kamera steruje działaniem tych zasilaczy sieciowych za pomocą poleceń telemetrycznych otrzymywanych ze sterowni. Zasilacze sieciowe sterują promiennikami za pomocą sterownika zasilanego prądem stałym, który automatycznie konfiguruje się do sterowania pracą promiennika podczerwieni. Zespół zacisków HD2 pozwala na podłączenie czterech (4) wejść alarmowych, takich jak zabezpieczenia antysabotażowe lub wejścia z innych czujników lub przełączników. Wejścia te aktywują zaprogramowane położenia w kamerze i zawsze powiadamiają system sterowania o stanie tych alarmów. Poniższy rysunek przedstawia układ płytki drukowanej w zasilaczach sieciowych MIC dla kamer ze zintegrowanym promiennikiem podczerwieni, z numerami referencyjnymi z boku lub pod identyfikatorem połączenia / zacisku lub zaciskiem, oraz na bezpiecznikach. Tabela pod rysunkiem zawiera identyfikację połączeń. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

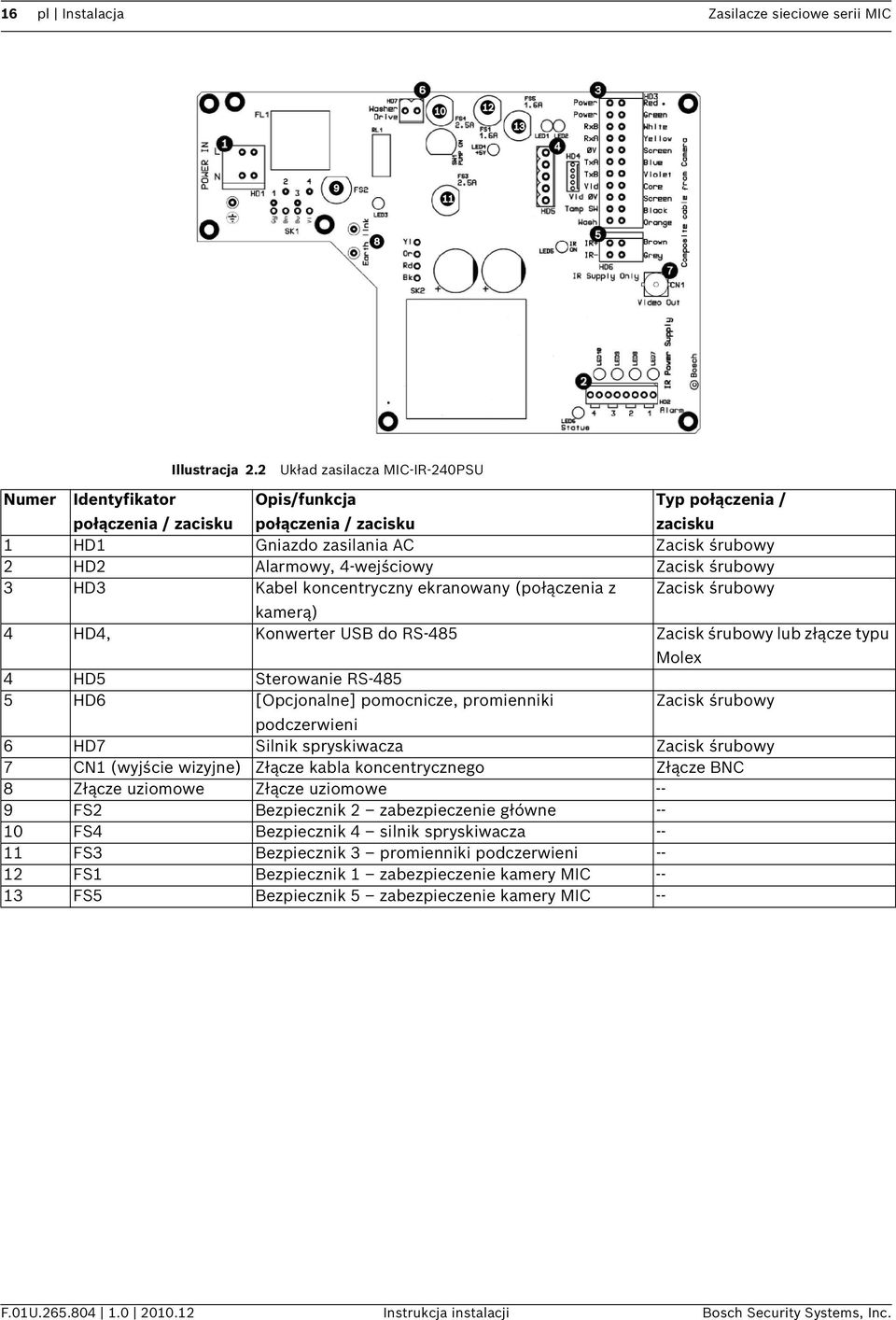

15 16 pl Instalacja Zasilacze sieciowe serii MIC Illustracja 2.2 Układ zasilacza MIC-IR-240PSU Numer Identyfikator połączenia / zacisku Opis/funkcja połączenia / zacisku Typ połączenia / zacisku 1 HD1 Gniazdo zasilania AC Zacisk śrubowy 2 HD2 Alarmowy, 4-wejściowy Zacisk śrubowy 3 HD3 Kabel koncentryczny ekranowany (połączenia z Zacisk śrubowy kamerą) 4 HD4, Konwerter USB do RS-485 Zacisk śrubowy lub złącze typu Molex 4 HD5 Sterowanie RS HD6 [Opcjonalne] pomocnicze, promienniki Zacisk śrubowy podczerwieni 6 HD7 Silnik spryskiwacza Zacisk śrubowy 7 CN1 (wyjście wizyjne) Złącze kabla koncentrycznego Złącze BNC 8 Złącze uziomowe Złącze uziomowe -- 9 FS2 Bezpiecznik 2 zabezpieczenie główne FS4 Bezpiecznik 4 silnik spryskiwacza FS3 Bezpiecznik 3 promienniki podczerwieni FS1 Bezpiecznik 1 zabezpieczenie kamery MIC FS5 Bezpiecznik 5 zabezpieczenie kamery MIC -- F.01U Instrukcja instalacji Bosch Security Systems, Inc.

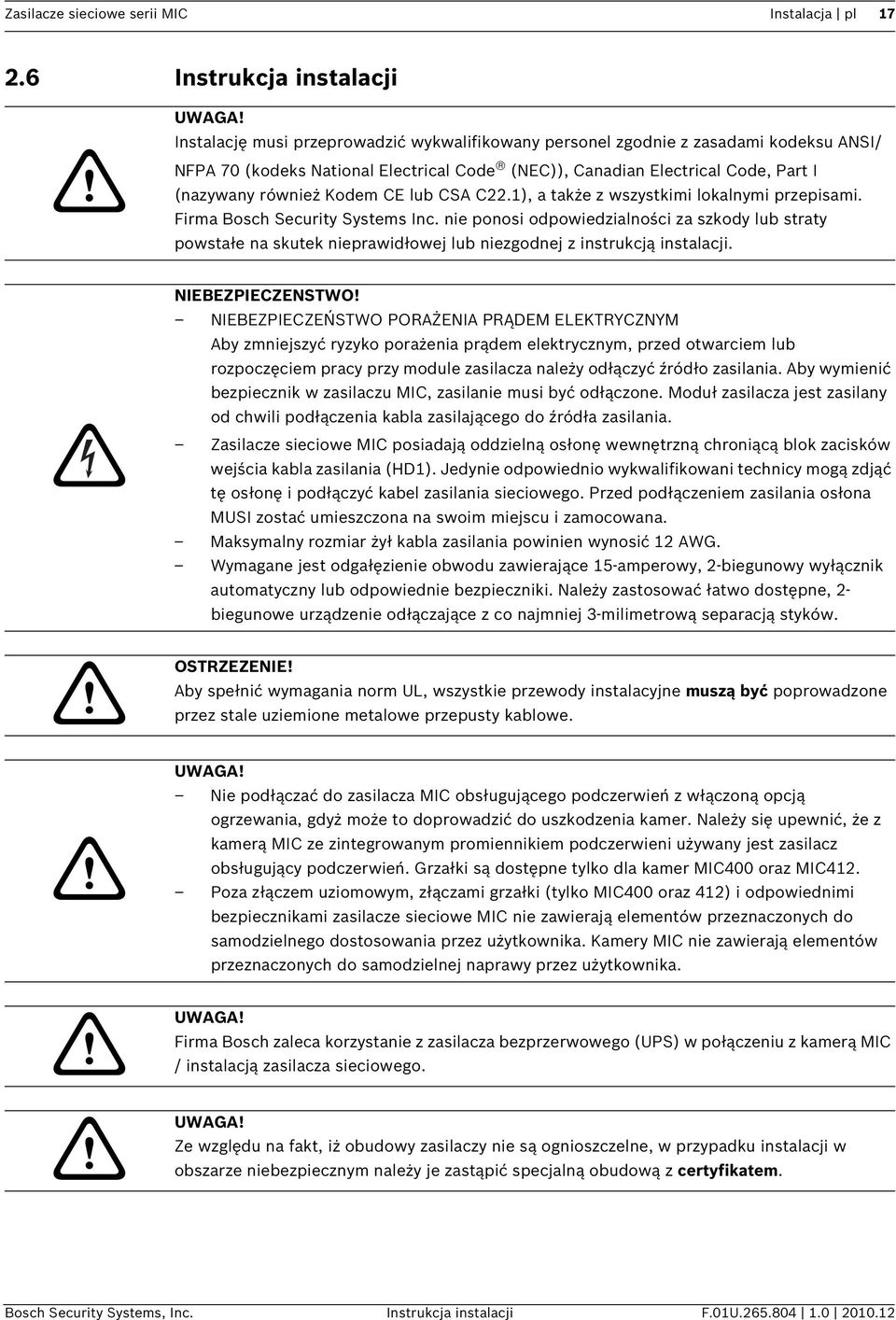

16 Zasilacze sieciowe serii MIC Instalacja pl Instrukcja instalacji Instalację musi przeprowadzić wykwalifikowany personel zgodnie z zasadami kodeksu ANSI/ NFPA 70 (kodeks National Electrical Code (NEC)), Canadian Electrical Code, Part I (nazywany również Kodem CE lub CSA C22.1), a także z wszystkimi lokalnymi przepisami. Firma Bosch Security Systems Inc. nie ponosi odpowiedzialności za szkody lub straty powstałe na skutek nieprawidłowej lub niezgodnej z instrukcją instalacji. NIEBEZPIECZENSTWO! NIEBEZPIECZEŃSTWO PORAŻENIA PRĄDEM ELEKTRYCZNYM Aby zmniejszyć ryzyko porażenia prądem elektrycznym, przed otwarciem lub rozpoczęciem pracy przy module zasilacza należy odłączyć źródło zasilania. Aby wymienić bezpiecznik w zasilaczu MIC, zasilanie musi być odłączone. Moduł zasilacza jest zasilany od chwili podłączenia kabla zasilającego do źródła zasilania. Zasilacze sieciowe MIC posiadają oddzielną osłonę wewnętrzną chroniącą blok zacisków wejścia kabla zasilania (HD1). Jedynie odpowiednio wykwalifikowani technicy mogą zdjąć tę osłonę i podłączyć kabel zasilania sieciowego. Przed podłączeniem zasilania osłona MUSI zostać umieszczona na swoim miejscu i zamocowana. Maksymalny rozmiar żył kabla zasilania powinien wynosić 12 AWG. Wymagane jest odgałęzienie obwodu zawierające 15-amperowy, 2-biegunowy wyłącznik automatyczny lub odpowiednie bezpieczniki. Należy zastosować łatwo dostępne, 2- biegunowe urządzenie odłączające z co najmniej 3-milimetrową separacją styków. OSTRZEZENIE! Aby spełnić wymagania norm UL, wszystkie przewody instalacyjne muszą być poprowadzone przez stale uziemione metalowe przepusty kablowe. Nie podłączać do zasilacza MIC obsługującego podczerwień z włączoną opcją ogrzewania, gdyż może to doprowadzić do uszkodzenia kamer. Należy się upewnić, że z kamerą MIC ze zintegrowanym promiennikiem podczerwieni używany jest zasilacz obsługujący podczerwień. Grzałki są dostępne tylko dla kamer MIC400 oraz MIC412. Poza złączem uziomowym, złączami grzałki (tylko MIC400 oraz 412) i odpowiednimi bezpiecznikami zasilacze sieciowe MIC nie zawierają elementów przeznaczonych do samodzielnego dostosowania przez użytkownika. Kamery MIC nie zawierają elementów przeznaczonych do samodzielnej naprawy przez użytkownika. Firma Bosch zaleca korzystanie z zasilacza bezprzerwowego (UPS) w połączeniu z kamerą MIC / instalacją zasilacza sieciowego. Ze względu na fakt, iż obudowy zasilaczy nie są ognioszczelne, w przypadku instalacji w obszarze niebezpiecznym należy je zastąpić specjalną obudową z certyfikatem. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

17 18 pl Instalacja Zasilacze sieciowe serii MIC Aby zachować stopień ochrony IP obudowy, należy instalować jedynie takie przepusty lub łączniki o tym samym stopniu ochrony co obudowa. Przepusty lub łączniki należy montować zgodnie z ich instrukcją instalacji. Aby zainstalować zasilacz, należy wykonać następujące czynności: 1. Należy wybrać położenie montażowe zasilacza sieciowego MIC tak, aby nie był on narażony na celowe lub przypadkowe działanie osób postronnych. Firma Bosch zaleca zamykaną na zamek szafkę. 2. Należy użyć czterech (4) otworów montażowych w obudowie zasilacza (Rysunek 2.3 przedstawia jeden z otworów). Umiejscowienie otworów jest przedstawione na rysunku wymiarowym w załączniku. Pokazane wymiary dotyczą tylko otworów montażowych. Pozostałe 4 pokazane otwory służą do zabezpieczenia pokrywy i mają charakter poglądowy. 3. Wywiercić w powierzchni montażowej cztery (4) otwory na kołki mocujące, odpowiednie dla wkrętów M6 (nie znajdują się w zestawie). 4. Poluzować cztery (4) wkręty mocujące z łbem z gniazdem krzyżowym na górze pokrywy obudowy zasilacza (element 2, Rysunek 2.3). Unieść pokrywę i odłożyć ją spodem do góry obok obudowy. Nie naciągać, nie przecinać, ani nie naruszać żyły uziemienia biegnącej do środka pokrywy i do kołka uziemienia. (Patrz Rysunek 2.4.) Illustracja 2.3 Szczegółowy widok Z GÓRY otworów na wkręty do mocowania obudowy; otwory na wkręty pokrywy obudowy Numer Opis 1 Otwór do mocowania wkrętu w obudowie 2 Otwór na wkręt do pokrywy w obudowie 5. Przymocować obudowę do powierzchni montażowej za pomocą czterech (4) wkrętów M6 i podkładek ze stali nierdzewnej (nie znajdują się w zestawie), które przechodzą przez duże otwory w obudowie, jak pokazano na Rysunek 2.3. W przypadku montowania obudowy zasilacza w pozycji pionowej (na przykład na ścianie) jedna osoba powinna trzymać pokrywę obudowy, a druga przytrzymywać korpus obudowy na miejscu w celu uniknięcia uszkodzenia jakiejkolwiek części obudowy i/lub obrażeń instalatorów. 6. Odkręcić cztery (4) wkręty M3 na wewnętrznej osłonie złącza wejścia wysokiego napięcia (oznaczonego naklejką Danger (Niebezpieczeństwo)) chroniącego zacisk kabla zasilania HD1. Zachować wkręty. F.01U Instrukcja instalacji Bosch Security Systems, Inc.

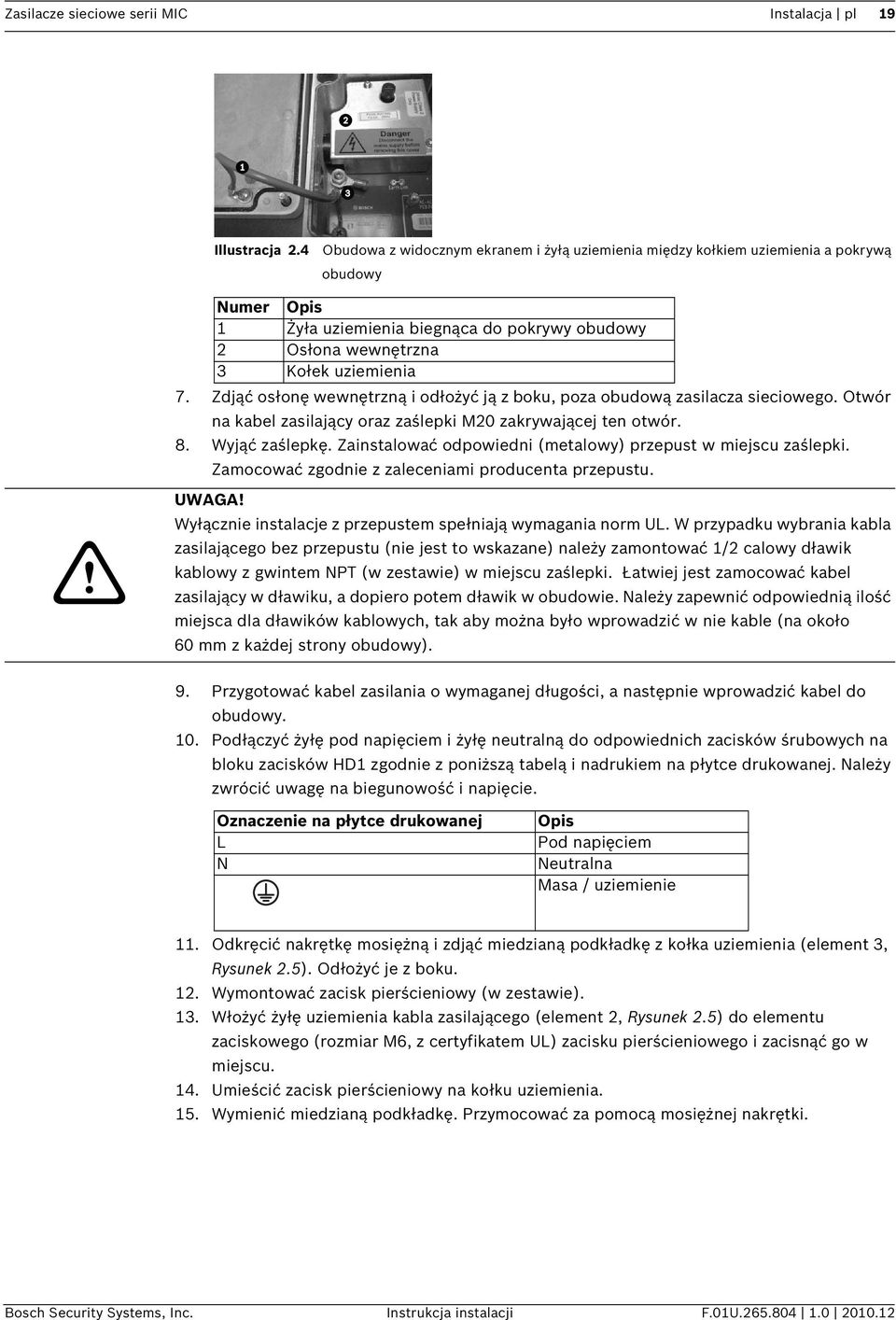

18 Zasilacze sieciowe serii MIC Instalacja pl 19 Illustracja 2.4 Obudowa z widocznym ekranem i żyłą uziemienia między kołkiem uziemienia a pokrywą obudowy Numer Opis 1 Żyła uziemienia biegnąca do pokrywy obudowy 2 Osłona wewnętrzna 3 Kołek uziemienia 7. Zdjąć osłonę wewnętrzną i odłożyć ją z boku, poza obudową zasilacza sieciowego. Otwór na kabel zasilający oraz zaślepki M20 zakrywającej ten otwór. 8. Wyjąć zaślepkę. Zainstalować odpowiedni (metalowy) przepust w miejscu zaślepki. Zamocować zgodnie z zaleceniami producenta przepustu. Wyłącznie instalacje z przepustem spełniają wymagania norm UL. W przypadku wybrania kabla zasilającego bez przepustu (nie jest to wskazane) należy zamontować 1/2 calowy dławik kablowy z gwintem NPT (w zestawie) w miejscu zaślepki. Łatwiej jest zamocować kabel zasilający w dławiku, a dopiero potem dławik w obudowie. Należy zapewnić odpowiednią ilość miejsca dla dławików kablowych, tak aby można było wprowadzić w nie kable (na około 60 mm z każdej strony obudowy). 9. Przygotować kabel zasilania o wymaganej długości, a następnie wprowadzić kabel do obudowy. 10. Podłączyć żyłę pod napięciem i żyłę neutralną do odpowiednich zacisków śrubowych na bloku zacisków HD1 zgodnie z poniższą tabelą i nadrukiem na płytce drukowanej. Należy zwrócić uwagę na biegunowość i napięcie. Oznaczenie na płytce drukowanej L N Opis Pod napięciem Neutralna Masa / uziemienie 11. Odkręcić nakrętkę mosiężną i zdjąć miedzianą podkładkę z kołka uziemienia (element 3, Rysunek 2.5). Odłożyć je z boku. 12. Wymontować zacisk pierścieniowy (w zestawie). 13. Włożyć żyłę uziemienia kabla zasilającego (element 2, Rysunek 2.5) do elementu zaciskowego (rozmiar M6, z certyfikatem UL) zacisku pierścieniowego i zacisnąć go w miejscu. 14. Umieścić zacisk pierścieniowy na kołku uziemienia. 15. Wymienić miedzianą podkładkę. Przymocować za pomocą mosiężnej nakrętki. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

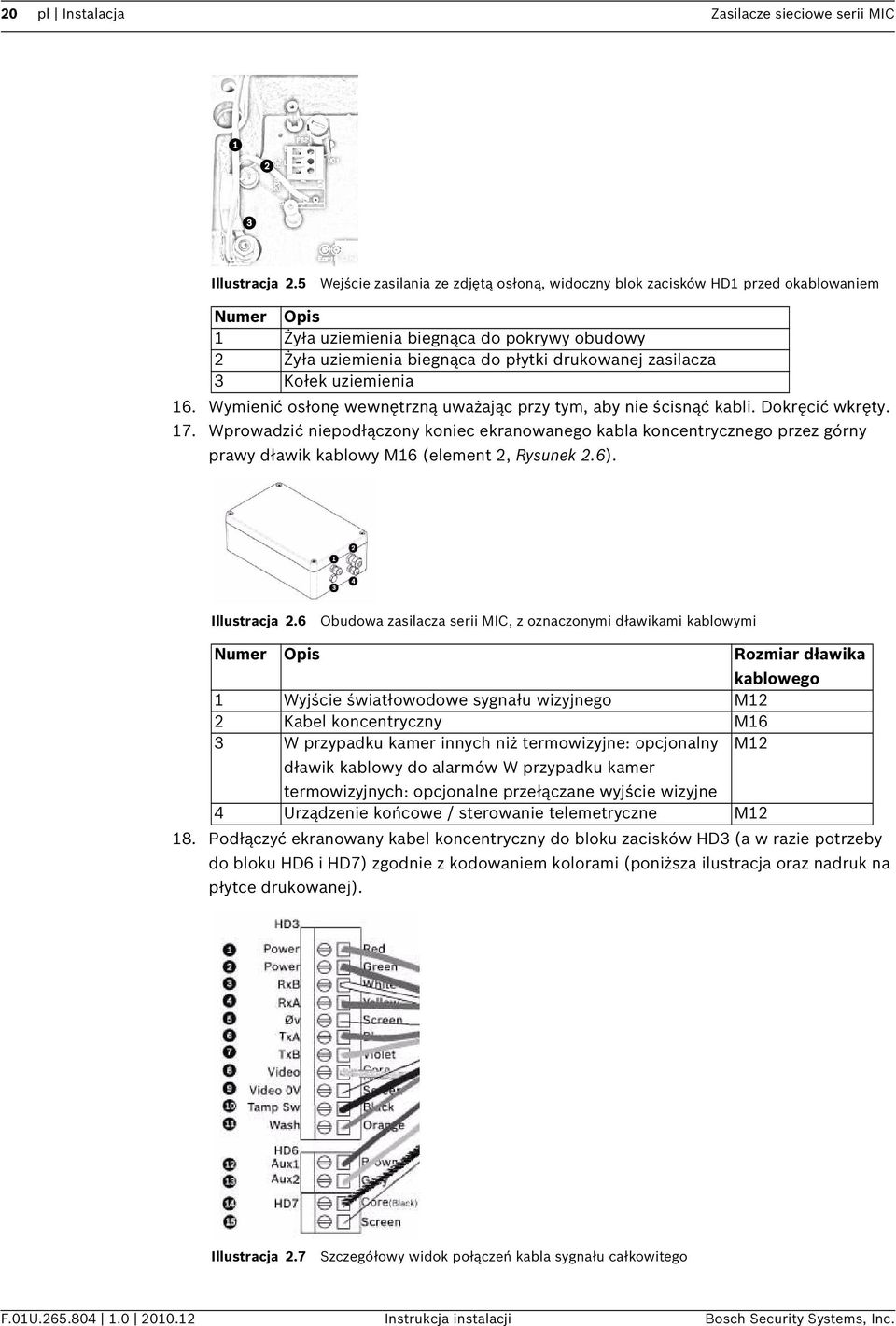

19 20 pl Instalacja Zasilacze sieciowe serii MIC Illustracja 2.5 Wejście zasilania ze zdjętą osłoną, widoczny blok zacisków HD1 przed okablowaniem Numer Opis 1 Żyła uziemienia biegnąca do pokrywy obudowy 2 Żyła uziemienia biegnąca do płytki drukowanej zasilacza 3 Kołek uziemienia 16. Wymienić osłonę wewnętrzną uważając przy tym, aby nie ścisnąć kabli. Dokręcić wkręty. 17. Wprowadzić niepodłączony koniec ekranowanego kabla koncentrycznego przez górny prawy dławik kablowy M16 (element 2, Rysunek 2.6). Illustracja 2.6 Obudowa zasilacza serii MIC, z oznaczonymi dławikami kablowymi Numer Opis Rozmiar dławika kablowego 1 Wyjście światłowodowe sygnału wizyjnego M12 2 Kabel koncentryczny M16 3 W przypadku kamer innych niż termowizyjne: opcjonalny M12 dławik kablowy do alarmów W przypadku kamer termowizyjnych: opcjonalne przełączane wyjście wizyjne 4 Urządzenie końcowe / sterowanie telemetryczne M Podłączyć ekranowany kabel koncentryczny do bloku zacisków HD3 (a w razie potrzeby do bloku HD6 i HD7) zgodnie z kodowaniem kolorami (poniższa ilustracja oraz nadruk na płytce drukowanej). Illustracja 2.7 Szczegółowy widok połączeń kabla sygnału całkowitego F.01U Instrukcja instalacji Bosch Security Systems, Inc.

20 Zasilacze sieciowe serii MIC Instalacja pl 21 Nr Identyfikator połączenia / zacisku + numer styku Oznaczeni e na płytce drukowan ej sygnał Opis / funkcja połączenia Oznaczenie na płytce drukowanej żyła (kolor) 1 HD3-1 Power Zasilanie o niskim napięciu (wejście 1) / Czerwony zasilanie prądem zmiennym 2 HD3-2 Power Zasilanie o niskim napięciu (wejście 2) / Zielony zasilanie prądem zmiennym powrotny 3 HD3-3 RxB Wejście / wyjście telemetrii do RS-422/485 Biały [Rx +] Pełny dupleks RxB / półdupleks Tx/RxB 4 HD3-4 RxA Wejście / wyjście telemetrii do RS-422/485 Żółty [Rx -] Pełny dupleks RxA / półdupleks Tx/RxA 5 HD3-5 0v Uziemienie [żyła ciągłości / ekran] Ekran (czarny) 6 HD3-6 TxA Wejście / wyjście telemetrii do RS-422/485 Niebieski [Tx -] Pełny dupleks TxA 7 HD3-7 TxB Wejście / wyjście telemetrii do RS-422/485 Fioletowy [Tx +] Półdupleks TxB 8 HD3-8 Video Wyjście wizyjne przetwornika optycznego Żyła do sterowni (kabel koncentryczny BNC CN1) 9 HD3-9 Video 0V Wizyjny sygnał powrotny (przetwornika Ekran optycznego) (uziemienie do sterowni) (kabel koncentryczny BNC CN1) 10 HD3-10 Tamp Sw [Opcjonalne] zabezpieczenie Czarny antysabotażowe 11 HD3-11 Wash [Opcjonalny] sygnał silnika spryskiwacza Pomarańczowy 12 HD6-1 AUX1 [Opcjonalne] połączenie pomocnicze Brązowy (grzejnik/podczerwień)* 13 HD6-2 AUX2 [Opcjonalne] połączenie pomocnicze Szary (grzejnik/podczerwień) 14 HD Przełączane wyjście wizyjne do sterowni [tylko dla kabla koncentrycznego MIC612] Żyła (czarna) 15 HD Wyjście wizyjne (masa sygnału) [tylko dla kabla koncentrycznego MIC612] Ekran (czarny) Tylko dla kamer MIC612: Należy podłączyć żyłę ciągłości kabla koncentrycznego do obudowy zasilacza, aby uziemić obudowę. Zacisnąć żyłę ciągłości na oczku zacisku pierścieniowego przymocowanego do śruby mocującej płytki drukowanej znajdującej się z prawej strony złącza BNC CN3 (przełączanie obrazu). Więcej informacji na temat lokalizacji wkrętów, patrz Rysunek 2.1. * W przypadku podłączania grzałki [tylko MIC400 (AL, ST), MIC412, MIC612], patrz Punkt 2.7 Przekazanie do eksploatacji kamery z wbudowaną opcją grzałki. 19. Przesunąć kabel do tyłu tak, aby ekran znajdował się w środku dławika. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

21 22 pl Instalacja Zasilacze sieciowe serii MIC 20. Dokręcić dławik kablowy tak, aby był mocno zaciśnięty na ekranowanym kablu koncentrycznym. Dla zapewnienia prawidłowej ochrony przed zakłóceniami EMC szczególnie ważne jest, aby oplot ekranujący kabla wchodził w wewnętrzne zaciski dławika. 21. Tylko w modelach z promiennikami podczerwieni: W razie potrzeby podłączyć zabezpieczenie antysabotażowe do bloku zacisków HD Poprowadzić kabel (koncentryczny) wyjścia wizyjnego przez górny lewy dławik M12 (element 1, Rysunek 2.6). Zacisnąć koniec kabla złączem zaciskowym BNC. 23. Podłączyć kabel wyjścia wizyjnego do złącza BNC CN W przypadku podwójnego wyjścia wizyjnego tylko dla kamer MIC612: W razie potrzeby zdjąć zaślepkę, która zakrywa otwór dolnego lewego dławika kablowego M12 (element 3, Rysunek 2.6). Poprowadzić drugi kabel wyjścia wizyjnego przez dławik kablowy, a następnie podłączyć kabel przełączanego wyjścia wizyjnego do złącza BNC CN3. Ten drugi kabel zapewnia możliwość sterowania obrazem z przetwornika optycznego i kamery termowizyjnej. Użytkownicy mogą przełączać się między tymi dwiema kamerami. Więcej informacji można znaleźć w instrukcji instalacji kamery MIC Poprowadzić kabel telemetrii przez dolny prawy dławik kablowy M12 (element 4, Rysunek 2.6). 26. Podłączyć blok zacisków sterowania RS-485 do bloku zacisków HD5, jak pokazano w poniższej tabeli: Oznaczenie na płytce drukowanej Nazwa sygnału Opis / funkcja połączenia Numer styku (płytki drukowane bez obsługi podczerwieni) telemetrii RxB Rx + RS485+ do kamery 1 RxA Rx - RS485- do kamery 2 0V Masa 0 V ze sterowni 3 TxA Tx - RS485- do sterowni 4 TxA Tx + RS485+ do sterowni 5 Uwaga: Blok zacisków jest zamocowany do zacisków śrubowych z lewej strony, obok bezpieczników. Styki są ponumerowane z góry na dół w takim ułożeniu. Płytki drukowane zasilacza sieciowego nie obsługującego podczerwieni są oznakowane. 27. W zasilaczach nie obsługujących podczerwieni dla kamer innych niż termowizyjne: W przypadku podłączania dodatkowych kart (na przykład, 8-wejściowej karty alarmowej plus napęd pompy spryskiwacza (MIC-ALM) oraz/lub karty Bi-phase (MIC-BP4)), należy zdjąć zaślepkę otworu dolnego lewego dławika kablowego M12 (element 3, Rysunek 2.6). Zamocować dostarczony dławik M12. Wykonać prawidłowe połączenia z zaciskiem wtykowym CN W zasilaczach MIC z promiennikami podczerwieni, Podłączyć kable wejść alarmowych do bloku zacisków HD2, jak pokazano w poniższej tabeli: Sygnał Numer styku Alarm V 2 Alarm V 4 Alarm V 6 Alarm V W zasilaczach MIC z promiennikami podczerwieni silnik spryskiwacza znajduje się w ramach wyposażenia standardowego. Przekaźnik o wartości znamionowej 24 VAC jest F.01U Instrukcja instalacji Bosch Security Systems, Inc.

22 Zasilacze sieciowe serii MIC Instalacja pl 23 wyposażony w zintegrowany bezpiecznik FS4 (o wartości znamionowej 2,5 A). Wykonać następujące połączenia spryskiwacza z blokiem zacisków HD7 (oznaczenie Washer Drive na płytce drukowanej): Sygnał Numer styku Pompa spryskiwacza 1 Pompa spryskiwacza 2 OSTRZEZENIE! Maksymalna wartość znamionowa napięcia zacisku pompy spryskiwacza wynosi zaledwie 24 VAC lub VDC, dlatego zacisk ten nie nadaje się do współpracy z pompami zasilanymi z sieci. 30. Sprawdzić spryskiwacz, naciskając czerwony przycisk z oznaczeniem SW1 PUMP ON na płytce drukowanej. Zaświeci dioda LED 3 w reakcji na polecenia telemetryczne ze sterowni, nakazujące włączenie spryskiwacza. Należy pamiętać o tym, że oprogramowanie kamery zatrzymuje pracę spryskiwacza po 10 sekundach nieprzerwanego działania, aby zapobiec opróżnieniu zbiornika spryskiwacza. W przypadku instalacji zestawu spryskiwaczy MIC (MIC-WKT), 8-wejściowej karty alarmowej MIC (MIC-ALM) lub konwerterów Biphase (MIC-BP3 lub MIC-BP4) należy zapoznać się z odpowiednimi instrukcjami obsługi. 31. Po podłączeniu wszystkich przewodów należy podłączyć przewód zasilania do źródła prądu. 32. Należy sprawdzić, czy następujące diody LED świecą (zależnie od modelu zasilacza sieciowego MIC): Numer Dioda LED Opis Modele MIC niewyposażone w promienniki podczerwieni 1 LED 2 Zasilanie 18 VAC do kamery 2 LED 4 Zasilanie dostarczane do opcjonalnej grzałki 3 LED 3 Zasilanie 18 VAC do kamery 4 LED 5 Zasilanie dostarczane do opcjonalnej grzałki Bosch Security Systems, Inc. Instrukcja instalacji F.01U

23 24 pl Instalacja Zasilacze sieciowe serii MIC Illustracja 2.8 Rozmieszczenie diod LED zasilacza serii MIC do urządzeń noktowizyjnych Numer Dioda Opis LED Modele MIC z promiennikami podczerwieni 1 LED 1, LED 2 Wskazują, że z zasilacza dostarczany jest prąd 18 VAC oraz że bezpieczniki zasilania pozostają nienaruszone. 2 LED 3 Świeci, gdy włączony zostaje napęd spryskiwacza. 3 LED 4 Monitoruje wewnętrznie generowane napięcie +5 V. 4 LED 5 Świeci, gdy zasilanie promiennika podczerwieni** zostaje włączone przez telemetrię kamery. 5 LED 6 Dioda LED stanu. Przełącza impulsy wł./wył. po wybraniu funkcji Multi Alarm 6 LED 7-10 Te diody świecą w reakcji na uruchomienie przypisanego alarmu. 33. Zamocować pokrywę obudowy na miejsce i dokręcić cztery (4) śruby mocujące na pokrywie w celu zapewnienia wodoszczelności obudowy. F.01U Instrukcja instalacji Bosch Security Systems, Inc.

24 Zasilacze sieciowe serii MIC Instalacja pl Przekazanie do eksploatacji kamery z wbudowaną opcją grzałki Aby włączyć grzałkę dla MIC400 (AL, ST) lub MIC412, należy zmienić dwa złącza na płytce drukowanej zasilacza sieciowego. Wykonaj następujące czynności: 1. Odłączyć zasilacz od źródła zasilania. 2. Otworzyć obudowę zasilacza. 3. Odnaleźć złącza Link 1 i Link 2 na płytce drukowanej, obok bloku zacisków HD6. Domyślne ustawienie to 0V. Illustracja 2.9 Złącza płytki drukowanej ustawione na wartość 0V 4. Przerwać dwa złącza lutowane. Usunąć nadmiar lutu. 5. Zlutować złącza za pomocą miedzi ocynowanej w kierunku od lewych do środkowych pól kontaktowych. Zasilacz będzie teraz dostarczał prąd przemienny o napięciu 18 VAC do bloku zacisków HD6. Illustracja 2.10 Złącza płytki drukowanej ustawione na wartość 18V 6. Odnaleźć brązowy i zielony przewód kabla koncentrycznego. 7. Podłączyć brązowy i szary przewód grzejnika do bloku zacisków HD6, zgodnie z oznaczeniem na płytce drukowanej. Grzejniki są sterowane termostatycznie. Są włączane automatycznie przy temperaturze wynoszącej +5 C i wyłączane przy +15 C. 8. Sprawdzić wszystkie połączenia. 9. Zamknąć obudowę zasilacza sieciowego. 10. Ponownie podłączyć zasilacz do źródła prądu. Bosch Security Systems, Inc. Instrukcja instalacji F.01U

25 26 pl Rysunki wymiarowe Zasilacze sieciowe serii MIC 3 Rysunki wymiarowe 288 mm (11.3 in.) 260 mm (10.2 in.) 90.5 mm (3.6 in.) 240 mm (9.5 in.) 160 mm (6.3 in.) 110 mm (4.3 in.) F.01U Instrukcja instalacji Bosch Security Systems, Inc.

26 Zasilacze sieciowe serii MIC Rysunki wymiarowe pl 27 Bosch Security Systems, Inc. Instrukcja instalacji F.01U

27 28 pl Rysunki wymiarowe Zasilacze sieciowe serii MIC F.01U Instrukcja instalacji Bosch Security Systems, Inc.

28

29 Bosch Security Systems, Inc. 850 Greenfield Road Lancaster, PA U.S.A. Bosch Security Systems, Inc., 2011
